HM 1600-C - Betonmischer Cocraft - Kostenlose Bedienungsanleitung

Produkttyp	Zementmischer / Rührwerk
Marke	Cocraft
Modell	HM 1600-C
Leistungsaufnahme	1600 W
Spannung	230 V, 50 Hz
Anzahl der Gänge	2
Leerlaufdrehzahl (Gang 1)	180–460 U/min
Leerlaufdrehzahl (Gang 2)	300–700 U/min
Schutzklasse	II
Zertifizierung	CE, GS
Rührergewinde	M14
Schalldruckpegel (LpA)	87 dB(A), K=3 dB(A)
Schallleistungspegel (LwA)	98 dB(A), K=3 dB(A)
Vibrationspegel	3.02 m/s², K=1.5 m/s²
Drehzahlregulierung	Stufenlos variabel
Einrasttaste	Ja, für Dauerbetrieb
Sicherheitsmerkmale	Bedienungsanleitung lesen, Gehör-/Augen-/Atemschutz tragen, Kinder fernhalten, vor Wartung Netzstecker ziehen
Wartung	Netzstecker ziehen, mit sauberem Tuch oder Druckluft abwischen, Rührwerk nach Gebrauch reinigen
Ersatzteile	Nur Originalersatzteile; Kundendienst kontaktieren
Reparierbarkeit	Nur durch Fachpersonal warten lassen

Häufig gestellte Fragen - HM 1600-C Cocraft

Wie starte ich den Mischer?

An eine 230-V-Steckdose anschließen, dann Ein-/Ausschalter (5) drücken, um zu starten. Für Dauerbetrieb die Einrasttaste (4) verwenden.

Wie ändere ich die Drehzahl?

Den Drehzahlregler (1) für stufenlose Geschwindigkeitsregelung verwenden. Zum Gangwechsel sicherstellen, dass das Rührwerk völlig stillsteht, dann den Gangwähler (3) zwischen 1 (niedrig) und 2 (hoch) umschalten.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Immer die gesamte Bedienungsanleitung lesen. Gehörschutz, Augenschutz und Atemschutz tragen. Kinder und Unbeteiligte fernhalten. Nicht in explosionsgefährdeten Umgebungen verwenden.

Wie reinige ich den Mischer?

Netzstecker ziehen. Mit einem sauberen Tuch abwischen oder mit Druckluft auspusten. Niemals Lösungsmittel oder ätzende Reinigungsmittel verwenden. Rührkopf und Schaft sofort nach Gebrauch reinigen.

Was soll ich tun, wenn der Mischer nicht startet?

Überprüfen, ob das Netzkabel ordnungsgemäß an eine 230-V-Steckdose angeschlossen ist und die Steckdose funktioniert. Wenn der Ein-/Ausschalter nicht funktioniert, könnte das Gerät beschädigt sein und sollte von einem qualifizierten Techniker repariert werden.

Kann ich den Mischer für Lebensmittel verwenden?

Nein, dieser Mischer ist für Baumaterialien wie Zement oder Mörtel ausgelegt. Nicht für Lebensmittel oder brennbare Flüssigkeiten mit einem Flammpunkt unter 21 °C verwenden.

Wie befestige ich das Rührwerk?

Rührkopf (7) auf die Welle (6) schrauben, dann die Baugruppe auf das M14-Gewinde (2) schrauben. Die mitgelieferten Schlüssel verwenden und fest anziehen, ohne zu überdrehen.

Wie mische ich am besten?

Zur Maximierung der Motorkühlung das Rührwerk so halten, dass der Kopf in der Mischung ist, aber nicht eingetaucht. Bei niedriger Drehzahl starten, in die Mischung absenken, dann Drehzahl erhöhen. Das Rührwerk zur gleichmäßigen Mischung bewegen. Beim Herausnehmen zuerst die Drehzahl reduzieren.

Benötigt der Mischer Schmierung?

Nein, der Mischer benötigt keine Schmierung. Einfach sauber halten und an einem trockenen Ort lagern.

Wie entsorge ich den Mischer verantwortungsvoll?

Nicht über den Hausmüll entsorgen. Bringen Sie ihn zu einer örtlichen Sammelstelle zum Recycling, um Umweltschäden gemäß EU-Verordnungen zu vermeiden.

BEDIENUNGSANLEITUNG HM 1600-C Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Ver. 20160509

Original Bedienungsanleitung

Paddle Mixer

Art.no 18-3200 Model R6301C

40-7995

R6301C

Art.Nr. 18-3200 Modell R6301C

40-7995

R6301C

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

Allgemeine Sicherheitsvorschriften - EN 60745-1

Warnung:

Alle Anweisungen sorgfältig lesen. Wenn die nachstehenden Anweisungen nicht eingehalten werden, kann es zu Elektroschlägen, Bränden und/oder ernsten Verletzungen kommen. Der Begriff „Elektrohandwerkzeug“ im nachstehenden Sicherheitshinweis bezieht sich auf Handwerkzeuge, die an das Stromnetz angeschlossen sind oder mit Akkus betrieben werden. Diese Anweisungen aufbewahren.

1) Arbeitsraum

a) Der Arbeitsraum muss jederzeit sauber und gut beleuchtet sein. Überfüllte und dunkle Räume bieten gute Voraussetzungen für Unfälle.
b) Kein Elektrohandwerkzeug in explosiven Umfeldern einsetzen, etwa in der Nähe leicht entflammbarer Flüssigkeiten, Gase oder Staub.
Elektrohandwerkzeug erzeugt Funken, die Staub oder Dämpfe entzünden können.
c) Kinder und Unbefugte fernhalten, wenn mit Elektrohandwerkzeug gearbeitet wird. Durch Störungen von außen kann man die Konzentration auf die Arbeit verlieren.

2) Elektrische Sicherheit

a) Der Stecker des Elektrohandwerkzeugs muss in die Steckdose passen. Der Stecker darf niemals irgendwie verändert werden. Adapter dürfen nie zusammen mit geerdeten Elektrohandwerkzeugen verwendet werden.
Unveränderte Stecker und passende Steckdosen verringern die Gefahr von Elektroschlägen.
b) Körperkontakt mit geerdeten Gegenständen wie z. B. Rohren, Heizkörpern, Küchenherden oder Kühlschränken vermeiden. Wenn der Körper geerdet ist, besteht ein höheres Risiko, einen elektrischen Schlag zu erhalten.
c) Das Elektrohandwerkzeug nicht Regen oder sonstigen feuchten Bedingungen aussetzen. Wenn Wasser in ein Elektrohandwerkzeug eindringt, erhöht sich die Gefahr elektrischer Schläge.

d) Sorgsam mit dem Netzkabel umgehen. Das Netzkabel nie zum Ziehen oder Tragen des Elektrohandwerkzeugs oder zum Herausziehen des Steckers aus der Steckdose verwenden. Das Kabel von Wärme, Öl, scharfen Kanten und beweglichen Teilen fernhalten. Beschädigte oder verformte Netzkabel erhöhen die Gefahr von elektrischen Schlägen.
e) Beim Einsatz von Elektrohandwerkzeug im Freien ist ein Verlängerungskabel zu verwenden, das für diesen Einsatzbereich vorgesehen ist. Die Verwendung eines Verlängerungskabels für den Einsatz im Freien senkt die Gefahr von elektrischen Schlägen.
f) Muss ein Elektrohandwerkzeug an einem feuchten Ort verwendet werden, ist es über einen Fehlerstromschutzschalter an das Stromnetz anzuschließen. Die Verwendung eines Fehlerstromschutzschalters senkt die Gefahr von elektrischen Schlägen.

3) Persönliche Sicherheit

a) Umsichtig vorgehen und bei Verwendung von Elektrohandwerkzeug den gesunden Menschenverstand einsetzen. Elektrohandwerkzeug darf nicht bei Müdigkeit oder unter Einfluss von Drogen, Alkohol oder Medikamenten verwendet werden. Ein Augenblick der Unaufmerksamkeit bei der Arbeit mit einem Elektrohandwerkzeug kann ernste Verletzungen herbeiführen.
b) Mit Schutzausrüstung arbeiten. Immer Augenschutz tragen. Die bedarfsgerechte Verwendung von Schutzausrüstung wie Atemschutz, rutschfesten Schutzschuhen, Helm und Gehörschutz verringert die Verletzungsgefahr.
c) Unbeabsichtigtes Einschalten verhindern. Vor dem Anschluss des Steckers an die Steckdose sicherstellen, dass sich der Einschalter in Stellung OFF befindet. Wird das Elektrohandwerkzeug mit einem Finger am Einschalter/Abzug getragen oder an das Stromnetz angeschlossen, während sich der Einschalter in Stellung ON befindet, erhöht sich die Unfallgefahr.
d) Vor der Einschaltung des Elektrohandwerkzeugs alle Servicewerkzeuge/Schlüsselentfernen. Ein an einem sich drehenden Teil des Elektrohandwerkzeugs zurück-gelassenes Servicewerkzeug kann Verletzungen verursachen.
e) Nicht am Ende der eigenen Reichweite arbeiten. Jederzeit auf stabilen und sicheren Stand achten. Dadurch verbessert sich die Kontrolle in unerwartet auftretenden Situationen.
f) Geeignete Kleidung tragen. Keine locker sitzende Kleidung oder Schmuck tragen. Haare, Kleidung und Handschuhe von beweglichen Teilen fern halten. Locker sitzende Kleidung, Schmuck und lange Haare können sich in beweglichen Teilen verfangen.
g) Wenn Anlagen zur Absaugung und Bindung von Staub vorhanden sind, diese korrekt anschließen und verwenden. Die Nutzung dieser Hilfsmittel kann mit Staub in Verbindung stehende Gefahren verringern.

4) Verwendung und Wartung des Elektrohandwerkzeugs

a) Das Elektrohandwerkzeug nicht überfordern. Das für die jeweiligen Arbeiten vorgesehene Elektrohandwerkzeug verwenden. Das richtige Elektrohandwerkzeug erledigt die Arbeiten mit der angemessenen Vorschubgeschwindigkeit besser und sicherer.
b) Das Elektrohandwerkzeug nicht verwenden, wenn der Einschalter das Werkzeug nicht ein-, sondern ausschaltet. Alle Elektrohandwerkzeuge, die sich nicht über den Einschalter regeln lassen, sind gefährlich und müssen repariert werden.
c) Den Stecker aus der Dose ziehen, bevor Änderungen vorgenommen werden, Zubehör ausgetauscht oder das Elektrohandwerkzeug zur Verwahrung gelagert wird. Diese vorbeugenden Maßnahmen verringern die Gefahr, dass sich das Elektrohandwerkzeug unbeabsichtigt einschaltet.
d) Nicht verwendete Elektrohandwerkzeuge außerhalb der Reichweite von Kindern verwahren und Personen, die nicht damit oder den entsprechenden Anleitungen vertraut sind, nicht damit arbeiten lassen. Elektrohandwerkzeuge sind gefährlich, wenn sie in den Händen ungeübter Anwender landen.
e) Wartung von Elektrohandwerkzeug überprüfen, ob falsche Einstellungen vorliegen, ob bewegliche Teile klemmen, ob Teile defekt sind oder andere Faktoren die Funktion des Elektrohandwerkzeugs beeinträchtigen. Wenn Beschädigungen vorliegen, sind diese vor der erneuten Benutzung zu reparieren. Viele Unfälle sind auf schlecht gewartete Elektrohandwerkzeuge zurückzuführen.
f) Die Werkzeuge sind scharf und sauber zu halten. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Klingen verursachen weniger Reibung und sind leichter zu kontrollieren.
g) Elektrohandwerkzeug, Zubehör und dergleichen sind nur den Anweisungen und dem jeweiligen Verwendungszweck entsprechend zu verwenden. Außerdem sind die Arbeitsbedingungen und die Art der auszuführenden Arbeiten zu berücksichtigen. Die Nutzung der Elektrohandwerkzeuge für Arbeiten, für die sie nicht vorgesehen sind, kann zu gefährlichen Situationen führen.
5) Service
a) Service- und Reparaturarbeiten sind nur von zuständigem und befugtem Personal und ausschließlich mit Original-Ersatzteilen auszuführen. Dadurch ist die Sicherheit des Elektrohandwerkzeugs gewährleistet.

Besondere Sicherheitsvorschriften für Spachtel- und Mörtelrührer

• Den Rührer nie mit Flüssigkeiten arbeiten lassen, deren Flammpunkt unter 21° liegt.
• Der Rührer darf nur eingeschaltet werden, wenn sich das Rührwerk im Mischbehälter befindet. Sicherstellen, dass der Mischbehälter auf einer stabilen und ebenen Fläche steht.
• Niemals eine Hand oder einen Gegenstand in den Mischbehälter stecken, während der Rührer arbeitet.
• Beim Start des Rührers muss der Bediener auf die Kraft eines gewissen Drehmomentes gefasst sein.

Produktkennzeichnung mit Gebotszeichen

Vor der Verwendung die gesamte Bedienungsanleitung durchlesen.

Immer Gehörschutz tragen.

Immer Augenschutz tragen.

Immer Atemschutz tragen.

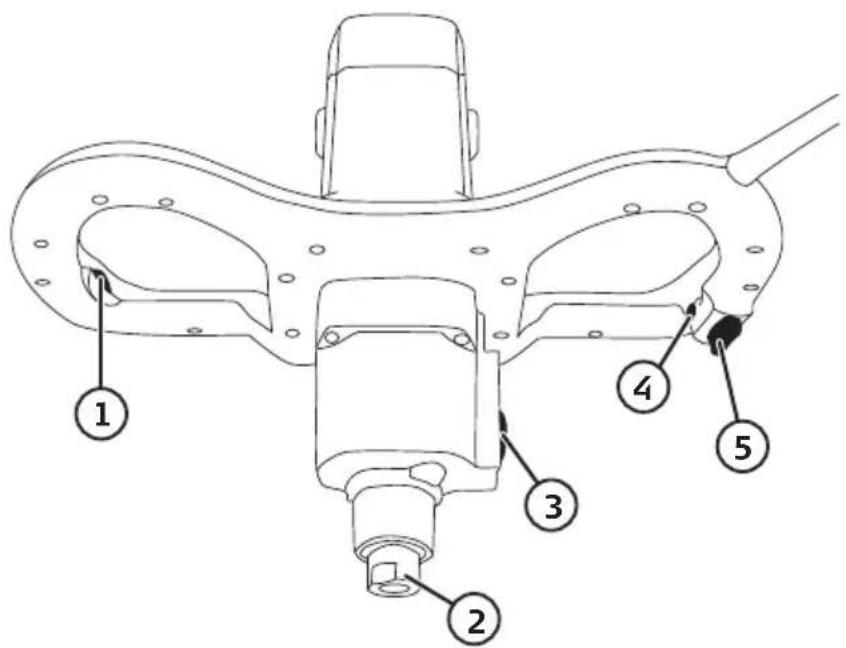

Tasten und Funktionen

1. Stufenlose Drehzahlregelung
2. Halterung des Rührstabes
3. Getriebewählschalter
4. Knopf zur Sperrung des Ein/aus-Schalters im Dauerbetrieb
5. Ein/aus-Schalter

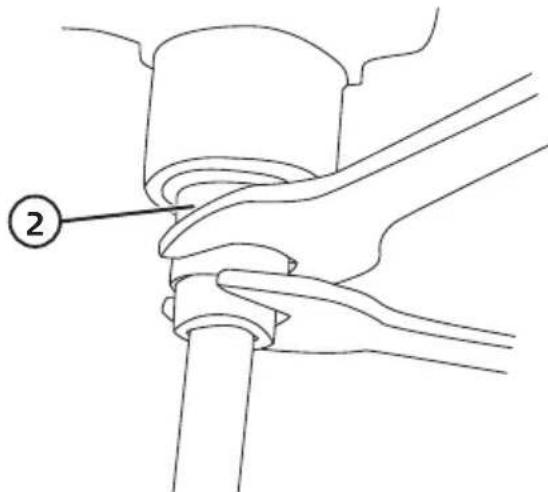

Rührstab (6) und Rührwerk (7) zusammenschrauben.

Den Rührstab an der Halterung (2) anbringen. Fest anziehen, aber nicht überdrehen. Dazu sind die beiliegenden Schlüssel zu verwenden.

Handhabung

Hinweis: Das Produkt darf nur an eine Steckdose mit 230 V angeschlossen werden.

1. Das Gerät durch Betätigung des Ein/aus-Schalters (5) starten.
2. Den Ein/aus-Schalters im Dauerbetrieb mit dem Sperrknopf (4) verriegeln.
3. Die Geschwindigkeit mit dem Drehzahlregler (1) festlegen.
4. Mit dem Getriebewählschalter (3) kann zwischen 1 (langsam) und 2 (schnell) umgeschaltet werden, siehe Kennzeichnung auf dem Knopf.

Hinweis: Den Schaltregler erst betätigen, wenn der Rührstab vollkommen zum Stillstand gekommen ist.

• Die maximale Kühlung des Motors wird wie folgt sichergestellt: Das Rührwerk im Behälter, aber nicht im Arbeitsmaterial lassen und den Mischer bei langsamer Drehzahl laufen lassen, bevor das Rührwerk in das Arbeitsmaterial abgesenkt wird. Die Drehzahl erst erhöhen, wenn das Rührwerk völlig in das Material eingetaucht ist. Das Rührwerk bei niedriger Drehzahl wieder anheben und den Rührer erst abschalten, wenn das Rührwerk völlig aus dem Arbeitsmaterial aufgetaucht ist.
• Erzielung des besten Ergebnisses: Den Rührer so bewegen, dass er nicht ständig an derselben Stelle im Arbeitsmaterial steht.

Pflege und Wartung

• Beim Austausch des Rührwerks oder anderen Arbeiten am Rührer ist immer der Netzstecker aus der Steckdose zu ziehen.
• Der Rührer benötigt keinerlei Schmierung.
• Er ist trocken zu lagern.
• Den Rührer mit einem sauberen Tuch oder vorsichtig mit Druckluft reinigen. Niemals Lösungsmittel oder ätzende Reinigungsmittel verwenden. Sicherstellen, dass die Belüftungsöffnungen nicht verstopft sind.
• Rührwerk und Rührstab direkt nach der Verwendung sorgfältig reinigen.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Rückgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Leistungsaufnahme 1600 W

Spannung 230 V, 50 Hz

Anzahl der Gänge 2

Drehzahl unbelastet 180 bis 460 / 300 bis 700 U/min

Schutzklasse ||

Zertifikat CE, GS

Gewinde zur Anbringung von Werkzeug M14

Geräuschpegel LpA: 87 dB(A), K: 3 dB(A)

LwA: 98 dB(A), K: 3 dB(A)

Vibrationen 3,02 m/s², K: 1,5 m/s²

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

ELECTRIC MIXER
