BEDIENUNGSANLEITUNG MATRIX LIGHT 2 JANE

MATRIX LIGHT INHALT 43_ 45_ 46_ 46_ 46_ 47_ 47_ Einbau in das Fahrzeug Komfort und Sicherheit für das Baby Komfort für die Eltern

Höhenverstellung der Schultergurte Änderung der Bügelposition Auswahl des Platzes, an dem der Sicherheitssitz eingebaut wird

2. Einbau des Sitzes in das Fahrzeug

Ausgestreckte Position Gruppe 0 Sitzposition Gruppe 0+

3. Installation des Babys in den Sicherheitssitz

4. Verwendung Ihres Matrix Light in einem Kinderwagen

Achtung Empfehlungen Pflege deutsch 40_ Teileliste 41_ Allgemeine Anweisungen 42_ Mehr Details zum Sicherheitssitz Matrix Light

4. HEBEL FÜR RÜCKLEHNENVERSTELLUNG

13. PRO-FIX KUPPLUNGEN

15. AUTOMATISCHES VERSTELLSYSTEM FÜR

16. AUTOMATISCHER SCHNAPPVERSCHLUSS GRUPPE 0

• Ihr neuer MATRIX LIGHT von JANÉ ist ein Sicherheitssitz, der zum Schutz Ihres Kindes im Auto ab der Geburt bis zu einem Alter von ungefähr eineinhalb Jah-ren (bis zu einem Gewicht von 13 kg) entwickelt wurde.
• MATRIX LIGHT hat die anspruchsvollen Sicherheitstests nach der europäischen ECENorm 44/04 für die Gruppen 0 und 0+ erfolgreich bestanden.
• MATRIX LIGHT kommt praktisch für alle gängigen Pkw-Sitze in Frage. Soweit die Sitze jedoch nach Angaben des Herstellers für die Aufnahme von “universellen” KinderSicherheitssitzen geeignet sind, ergibt sich eine 100%-ige Kompatibilität.
• Sie können den MATRIX LIGHT auch mit allen mit dem PRO-FIX-Verankerungssystem ausgestatteten Rahmengestellen von JANÉ verwenden.
• Es ist sehr wichtig, dass Sie diese Anweisungen sorgfältig durchlesen, bevor Sie den MATRIX LIGHT Sitz zum ersten Mal benutzen. Vergewissern Sie sich, dass alle, die ihn einmal benutzen werden, auch mit seinem richtigen Einbau und Gebrauch vertraut sind. Es wurde festgestellt, dass ein großer Prozentsatz der Benutzer von Sicherheitssitzen den Sitz nicht richtig einbaut. Das Verstehen der Bedienungsanleitungen und die richtige Anwendung des Gesagten ist für die Sicherheit genauso wichtig wie der Sitz selbst.
• Bewahren Sie die Anweisungen im sich unter dem Sitz befindenden Fach auf und schlagen Sie in ihnen bei Fragen nach. Sie können sie auch auf unserer Webseite www. jane.es finden. ALLGEMEINE GEBRAUCHSANLEITUNG Ihr MATRIX LIGHT kann sowohl auf dem Rücksitz als auch auf dem Vordersitz Ihres Wagens untergebracht werden. Voraussetzung bei einer Aufstellung auf dem Beifahrersitz ist, dass KEIN FrontAirbag vorhanden ist bzw. dass dieses in seiner Funktion deaktiviert ist. Anzuraten ist jedoch in allen Fällen eine Un-terbringung auf dem Rücksitz, da Ihr Kind dort am besten geschützt ist. Der Sitz eignet sich nur für Pkws, die mit automatischen Sicherheitsgurten mit Drei-Punkt-Verankerung nach der europäischen Richtlinie ECE-16 bzw. einer vergleichbaren Norm ausgestattet sind. Der Sitz darf NICHT im Zusammen-hang mit Sicherheitsgurten mit Zwei-Punkt-Verankerung verwendet werden. Nicht alle Sicherheitssysteme arbeiten nach dem gleichen Funktionsprinzip. Deshalb raten wir Ihnen, den MATRIX LIGHT zunächst einmal in dem Fahrzeug auszuprobieren, in dem er später auch tatsächlich untergebracht werden soll. Von größter Bedeutung ist es, keine gebrauchten Produkte zu verwenden. Eine Garantie für volle Sicherheit kann JANÉ, S.A. nur für Artikel überneh-men, die vom Erstkäufer verwendet werden. Überprüfen Sie, ob sich alle Gurte in ihrer richtigen Position befinden und ob sie ordnungsgemäß auf Ihren MATRIX LIGHT eingestellt sind. Kontrollieren Sie, ob kein Gurt verdreht ist. Sie müssen Ihrem Kind klar machen, dass es unter gar keinen Umständen mit seinen Gurten oder Verschlüssen hantieren darf. deutsch Damit Ihr Kind korrekt geschützt ist und bequem und sicher angeschnallt im Auto mitgeführt werden kann, sollten Sie unter allen Umständen die folgenden Hinweise beachten: Stellen Sie sicher, dass sich alle Gurte in der richtigen Position befinden und fest am MATRIX LIGHT anliegen. Die Sicherheitsgurte dürfen nicht in sich ver-dreht sein. Im Hinblick auf eine korrekten Entwicklung Ihres Kindes sollten Sie bei langen Fahrten keinen übermäßigen Gebrauch des KinderSicherheitssitzes in Sitz-stellung machen. Besser ist es, das Kind immer wieder in einem Babykorb oder einem Bettchen ausgestreckt ruhen zu lassen.

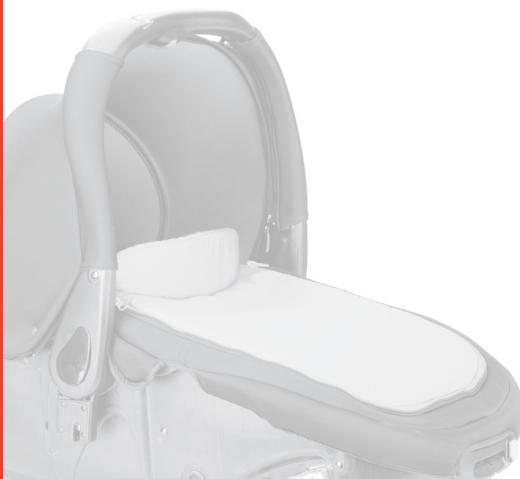

MATRIX LIGHT Nähere Angaben zum Kinder-Sicherheitssitz Matrix LIGHT

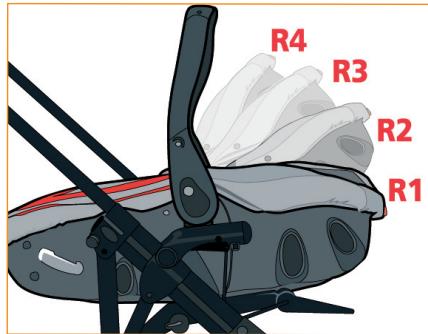

Ihr Kinder-Sicherheitssitz MATRIX LIGHT wurde unter Berücksichtigung der neu-esten Erkenntnisse im Bereich Sicherheit entwickelt und unter strengsten Test-bedingungen erfolgreich geprüft. Er bietet Ihnen die folgenden Plus-Punkte: Unterbringung im Auto: Durchführung der Sicherheitsgurte unterhalb der Sitzschale, sodass der Sitz auch in Pkw-Modellen mit kürzeren Gurten verankert werden kann. Außerdem hat das Kind so mehr Beinfreiheit. Sperre des Fahrzeuggurtes, die die Sitzspannung für mehr Stabilität in der Sitzposition ermöglicht. Neue Verankerungen für die Liegestellung, wodurch die Unterbringung im Au-to ebenfalls erleichtert wird. Bequemlichkeit und Sicherheit für das Kind: Integrierte Fünf-Punkt-Sicherheitsgurte mit größerer Haltefläche, die die bei einem Unfall auf das Kind einwirkenden Belastungen besser verteilen. Atmungsaktiv ausgeführte Sitzschale. Aufprallabsorbierendes Material für den gesamten Bereich, der mit dem Kind in Kontakt kommt. R1 - Position Gruppe 0, bei der das Kind liegt. Diese Position ist besonders für die ersten Lebensmonate angezeigt. R2/R3 - Zwischenposition (nicht für Pkws geeignet). R4 - Position Gruppe 0+, bei der das Kind sitzt. Bequemlichkeit für die Eltern: Mit JANE Fahrgestellen kompatible Pro-Fix Verankerungen. Tragebügel mit 3 Positionen. Die Gurthöhenverstellung durch einfaches Drücken eines Knopfes vermeidet das lästige Anbringen und Entfernen der Gurte, wenn die Gurthöhe geändert werden muss. Abnehmbarer Bezug. Einstellungen Höheneinstellung der Gurte Damit die Schultergurte des MATRIX LIGHT maximale Sicherheit bieten, müssen sie der Höhe nach genau über den Schultern des Kindes zu liegen kommen. Hierzu das Kind korrekt in den Sicherheitssitz hineinsetzen bzw. hineinlegen. Verstellung des Tragbügels Der Tragebügel verfügt über 3 Positionen (Abbildung 1b). Jede von ihnen hat eine besondere Funktion: Die Gurte können durch einen Gurtspanner eingestellt werden, damit der Sitz von Ihrem Baby während seiner gesamten Wachstumsphase benutzt werden kann. Position 1: Zusammengeklapptes Verdeck. Verfügt über keine Sperre. Position 2: Transportstellung. Position, um den Sitz in einem Fahrgestell von JANÉ anzubringen und zu entfernen und für den Transport. Position 3: Position AUTO. Um im Fahrzeug zu reisen. Der Sicherheitssitz MATRIX LIGHT verfügt über ein schnelles Höhenverstellsystem der Schultergurte, bei dem man nur auf einen Knopf drücken und den Verstellmechanismus entlang der Rückenlehne schieben muss. Um die Position zu ändern, drücken Sie auf die Doppelsicherung und anschließend den Hebel auf dem Griff und drehen den Bügel in die gewünschte Position. 1a MATRIX LIGHT verfügt über 6 Schultergurthöhen. Um die Position zu ändern, gibt es zwei mögliche Einstellungen: 1a.1 Um die Position in der ausgestreckten Einstellung zu ändern, müssen Sie die Plastikklappe ziehen und den Verstellmechanismus schieben. 1a.2 Um die Position in der Sitzeinstellung zu ändern, drücken Sie den Knopf auf der Rückenlehne und schieben ihn in die gewünschte Position. Lassen Sie den Druckknopf oder die Klappe los und schieben Sie den Verstellmechanismus bis zur nächsten Arretierposition. Sie müssen ein Klicken hören. Überprüfen Sie, ob er arretiert ist, indem Sie am Verstellmechanismus ziehen. deutsch

ACHTUNG: Höhe und Länge der Schultergurte müssen stets dem im Wachstum begriffenen Kind angepasst werden.

Hinweise zur Unterbringung MATRIX LIGHT Eine korrekte Unterbringung des Sicherheitssitzes in Ihrem Wagen ist von größ-ter Bedeutung für die Sicherheit des Kindes bei einem Unfall.

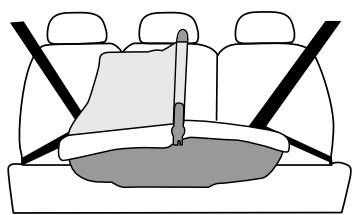

Liegestellung, Gruppe 0. Der Sitz muss quer auf dem Rücksitz des Wagens untergebracht werden. Der MATRIX LIGHT nimmt zwei Plätze ein; fährt hinten ein weiterer Passagier mit, wird der Sitz seitlich, ansonsten in der Mitte der Rückbank untergebracht. Bei einer seitlichen Unterbringung sollte der Kopf des Kindes möglichst weit von der Wagentür entfernt zu liegen kommen. Sitzstellung, Gruppe 0+. Der Sicherheitssitz sollte möglichst immer auf den Rücksitzen untergebracht werden. Darüber hinaus sollte nach Möglichkeit stets auch ein Erwachsener hinten zur Betreuung neben dem Kind sitzen. Die größte Sicherheit ist gegeben, wenn der Kindersitz mittig auf der Rückbank untergebracht wird. Sind Sie allein mit Ihrem Kind unterwegs, sollten Sie es ohne jede Vernachläs-sigung des Straßenverkehrs stets im Auge behalten. In diesen Fällen können Sie den Sicherheitssitz auf dem Beifahrersitz unterbringen. Voraussetzung ist hierbei jedoch, dass der Beifahrersitz KEIN Airbag besitzt bzw. dass dieses in seiner Funktion DEAKTIVIERT wurde. Lassen Sie den Straßenverkehr niemals aus den Augen; wenn Ihr Kind Ihre Aufmerksamkeit verlangt, halten Sie an und stellen Ihr Fahrzeug an einer sicheren Stelle ab. Unterbringung des Sicherheitssitzes im Wagen Liegestellung, Gruppe 0 Sitzstellung, Gruppe 0+ Bei Liegestellung muss der MATRIX LIGHT quer auf der Rückbank untergebracht werden. Zur Aufstellung siehe unter “Hinweise zur Unter- Bei Sitzstellung muss der MATRIX LIGHT GEGEN DIE FAHRTRICHTUNG auf-gestellt werden. Näheres hierzu unter “Hinweise zur Unter- bringung”. 2a - Schließen Sie die beiden ausgewählten Gurte. Die Verankerungen werden am Beckenteil des Gurtes angebracht. Dieser Bereich ist auf den Abbildungen hellblau dargestellt. 2b - Öffnen Sie die Verankerung des Gurtes durch Drehen seines Verschlusses. 2c - Führen Sie den Beckenteil des Gurtes in die Verankerung ein und schließen Sie wieder die Verankerung. 2d - Zuletzt spannen Sie beide Gurte. 2e - Zum Ausbau der Babyschale TRANSPORTER aus dem Fahrzeug öff nen Sie die Gurtverankerung, indem Sie den Verschluss drehen und den Gurt herausziehen. bringung” 2f - Schließen Sie den 3-Punkt-Gurt. 2g - Bringen Sie den Sitz auf dem Fahrzeugsitz an. Bringen Sie den Bügel in die Position AUTO, die am weitesten vorgeschobene Position. 2h - Führen Sie den Beckenteil des Fahrzeuggurtes durch die beiden vorderen, sich an den Seiten der Schale befindenden Durchgänge. 2i - Der Teil des Fahrzeugschultergurtes muss hinter dem Sitz entlang geführt werden. 2j - Spannen Sie diesen Gurtteil und schließen Sie den Verriegelungsbügel. Vergewissern Sie sich, dass der Sitz fest verankert ist, indem Sie an ihm ziehen. deutsch

Weisen die im Wagen installierten Gurte nicht die erforderliche Länge auf, können zum Ausgleich die folgenden Parameter verändert werden: -Die Rückenlehne des Autositzes etwas zurücklehnen. -Den Autositz etwas nach hinten verschieben. - Die Schulterhöheneinstellung des im Wagen installierten Sicherheitsgurts in ihre tiefste Position bringen.

Einsetzen des Kindes in den Sicherheitssitz 3a - Schnalle öffnen. 3b - Durch ein Ziehen an den Schultergurten und eine gleichzeitige Betätigung des Spannknopfs das Haltegeschirr lösen. 3c - Das Kind in den Sicherheitssitz setzen. Hierbei darauf achten, dass das Kind bei aufrechtem Rücken ganz hinten im Sitz sitzt. Die oberen Enden der Schnallen zusammenführen. 3d - In die zentrale Verankerung einführen und zum hörbaren Einrasten bringen. 3e - Schultergurte spannen und am Spanngurt ziehen.

Verwendung des MATRIX LIGHT auf einem Wagen gestell Der MATRIX LIGHT kann auch mit jedem mit dem PRO-FIX-System ausgestatte-ten Rahmengestell von JANÉ verwendet werden. 4a - Zum Aufsetzen des Sicherheitssitzes auf ein Rahmengestell die Kupp-lungsteile in die Aufnahme des Gestells einsetzen und dort hörbar einras-ten lassen. 4b - Zum Abnehmen des MATRIX LIGHT den Taster am Tragbügel be täti gen und Sitz nach oben abziehen. ACHTUNG Kind niemals unbeaufsichtigt lassen. Darauf achten, dass das Sicherheitsgeschirr stets korrekt befestigt ist. Im Hinblick auf eine korrekten Entwicklung Ihres Kindes sollten Sie bei langen Fahrten keinen übermäßigen Gebrauch des KinderSicherheitssitzes in Sitz-stellung machen. Besser ist es, das Kind immer wieder in liegender Position ruhen zu lassen (für Kleinkinder bis 10 kg). Veränderungen oder Zusätze, die ohne die entsprechende Genehmigung von JANE, S.A. vorgenommen werden, können die Sicherheit des Rückhaltesys-tems in Frage stellen. Jede nicht sach und beschreibungsgemäß vorgenommene Verwendung des Rückhaltesystems kann die Sicherheit Ihres Kindes in Frage stellen. Diese Sicherheitsvorrichtung darf nicht ohne die entsprechende Polstereinla-ge bzw. mit einer nicht dem Originalteil entsprechenden Einlage verwendet werden, da auch hiervon die Sicherheit des gesamten Systems abhängt. Darauf achten, dass der Gurt nicht in den Sitzen oder der Tür eingeklemmt ist. Der Sitz eignet sich nur für Pkws, die mit automatischen Sicherheitsgurten mit Drei-Punkt-Verankerung nach der europäischen Richtlinie ECE-16 bzw. einer vergleichbaren Norm ausgestattet sind.

llten nderd imnder nehcher- wenFra- ende hent des ein- chern Rind. RECOMMANDATIONS Bewahren Sie diese Bedienungsanleitung für zukünftige Nachfragen auf. Führen Sie sie immer im sich im Sockel befindenden Fach mit. Es ist darauf zu achten, dass Gepäckstücke oder sonstige, bei einem Unfall möglicherweise zu Sach und/oder Personenschäden führende Gegenstände entsprechend befestigt bzw. abgesichert sind. Der MATRIX LIGHT Sicherheitssitz muss auch unbesetzt mit den Sicherheits-gurten verankert werden, da sie sonst bei einem Unfall weggeschleudert wer-den und zu Schäden an den Insassen führen könnte. Der MATRIX LIGHT Sicherheitssitz ist nicht für Fahrzeuge mit FrontAirbag ge-eignet, sofern dieses nicht abgeschaltet bzw. deaktiviert werden kann. Im Zweifelsfalle ist der zuständige Hersteller oder Vertriebshändler zurate zu zie-hen.

WARTUNG UND UNTERHALT

Polstereinlage bei nicht besetztem Sitz nicht für längere Zeit der direkten Sonneneinstrahlung aussetzen. Besser ist es, den Sitz abzudecken oder im Gepäckraum mitzuführen. Plastikteile mit lauwarmem Seifenwasser reinigen und anschließend alle Ein-zelteile gut abtrocknen. Die Polstereinlage kann zum Waschen herausge-nommen werden. Gehen Sie hierzu wie folgt vor: Der Bezug kann zum Waschen abgenommen werden. Befolgen Sie die folgenden Anweisungen:

• Öffnen Sie die Schnalle des Sicherheitsgurtes und führen Sie sie durch des den Schlitz des Bezuges.
• Ziehen Sie die Gummis ab, die sich unter den Verankerungen der Fahrzeuggurte befinden.
• Auch diejenigen, die sich im Sockel neben dem Bügel befinden.
• Ziehen Sie den Bezug von der Schale Ihres MATRIX LIGHT Sitzes ab.
• Entfernen Sie die Klettverschlüsse im Bereich der Sicherheitsgurte und ziehen Sie den Bezug ab. deutsch stigt Der Sitz darf NICHT im Zusammenhang mit Sicherheitsgurten mit Zwei-Punkt-Verankerung verwendet werden. Nicht alle Sicherheitssysteme arbeiten nach dem gleichen Funktionsprinzip. Deshalb raten wir Ihnen, den MATRIX LIGHT zunächst einmal in dem Fahrzeug auszuprobieren, in dem er später auch tatsächlich untergebracht werden soll. Von größter Bedeutung ist es, keine gebrauchten Produkte zu verwenden. Eine Garantie für volle Sicherheit kann JANÉ, S.A. nur für Artikel überneh-men, die vom Erstkäufer verwendet werden. Mit der Hand bei maximal 30 ºC waschen. Zum erneuten Einsetzen der Polstereinlage in umgekehrter Reihenfolge vor-gehen Weitere Hinweise zur Montage Ihres neuen MATRIX LIGHT finden Sie unter www.jane.es/seguretat/animatic/
