Produkttyp	Ladegerät für Modellbatterien
Marke	Voltcraft
Modell	V-Charge Eco 6x1S
Verwendungszweck	Laden von bis zu sechs LiPo/LiHV 1S-Akkus gleichzeitig
Abmessungen (L x B x H)	122 x 68 x 42 mm
Gewicht	227 g
Eingangsspannung	100 - 240 V/AC, 50 Hz oder 7 - 17 V/DC
Ausgangsspannung	Max. 4,35 V
Ladeleistung	6 x 4,35 W ±10%
Ladestrom (pro Kanal)	0,1 - 1,0 A ±10%, einstellbar
Anzahl der Ladekanäle	6 unabhängige Kanäle
Unterstützte Akkutypen	LiPo, LiHV (1S)
Akkuanschlüsse	MX, JST, mCPX, Micro
Displaytyp	LCD-Display mit Anzeige von Status und Parametern
Sicherheitsfunktionen	Verpolungsschutz, Überladeschutz, Unterspannungs-/Überspannungsschutz, Überstromschutz
Betriebstemperatur	0 bis +40 °C
Lagertemperatur	-20 bis +60 °C
Relative Luftfeuchtigkeit	0 - 90 % (nicht kondensierend)
Kabellänge (Netz)	1,23 m
Mitgeliefertes Zubehör	Netzkabel, CD mit Bedienungsanleitung
Pflege und Reinigung	Vom Netz trennen; mit trockenem, fusselfreiem Tuch reinigen; aggressive Reinigungsmittel vermeiden
Ersatzteile und Reparatur	Keine Ersatzteile vom Hersteller aufgeführt; Reparaturen nur durch Fachpersonal

Häufig gestellte Fragen - V-Charge Eco 6x1S VOLTCRAFT

Wie stelle ich den Ladestrom ein?

Drücken Sie die SELECT-Taste, um zur Ladestromeinstellung zu gelangen. Stellen Sie mit der SETTING-Taste zwischen 0,1 und 1,0 A ein. Halten Sie SETTING gedrückt, um zu bestätigen und zu speichern. Die Voreinstellung ist 0,5 A.

Welche Akkutypen kann ich mit diesem Ladegerät laden?

Das V-Charge Eco 6x1S unterstützt LiPo- und LiHV-Akkus mit einer Zelle (1S). Stellen Sie vor dem Laden immer den richtigen Akkutyp ein.

Kann ich auf verschiedenen Kanälen unterschiedliche Akkutypen laden?

Ja, Sie können den Akkutyp für jeden der sechs Ladeausgänge einzeln einstellen. Drücken Sie zweimal SELECT, wählen Sie dann mit der SELECT-Taste den Kanal und schalten Sie mit der SETTING-Taste zwischen LiPo und LiHV um.

Was bedeuten die Fehlermeldungen auf dem Display?

Häufige Meldungen: DC Input Low (Eingangsspannung unter 7,0 V), DC Input High (über 17,0 V), OV (Zellenüberspannung), OC (Überstrom). Überprüfen Sie Eingangsspannung, Polarität und Akkuzustand.

Kann ich das Ladegerät mit einer Gleichstromquelle betreiben?

Ja, Sie können eine 7-17 V/DC-Quelle über den DC-Eingang (XT60-Stecker, nicht im Lieferumfang) verwenden. Empfohlen wird ein 2-4S-Akku oder ein Labornetzteil. Schließen Sie nicht gleichzeitig AC und DC an.

Wie erkenne ich, wann ein Akku vollständig geladen ist?

Wenn der Ladevorgang abgeschlossen ist, zeigt das LCD FULL für diesen Kanal an und die LED leuchtet dauerhaft grün. Das Ladegerät stoppt dann automatisch den Ladevorgang.

Ist es sicher, das Ladegerät unbeaufsichtigt zu lassen?

Nein, lassen Sie das Produkt während des Gebrauchs niemals unbeaufsichtigt. Obwohl es Sicherheitsfunktionen hat, können Fehlfunktionen auftreten. Überwachen Sie den Ladevorgang immer.

Was ist der maximale Ladestrom pro Kanal?

Der maximale Ladestrom beträgt 1,0 A pro Kanal. Die gesamte Ladeleistung beträgt 6 x 4,35 W.

Wie reinige ich das Ladegerät?

Trennen Sie das Ladegerät von der Stromversorgung. Reinigen Sie Gehäuse und Display mit einem trockenen, fusselfreien Tuch. Vermeiden Sie aggressive Reinigungsmittel, Alkohol oder chemische Lösungen.

Kann ich nicht wiederaufladbare Batterien laden?

Nein, schließen Sie niemals nicht wiederaufladbare Batterien oder nicht unterstützte Akkutypen an das Ladegerät an. Dies kann zu Brand oder Explosion führen.

BEDIENUNGSANLEITUNG V-Charge Eco 6x1S VOLTCRAFT

© Bedienungsanleitung

Modellbau-Ladegerät V-Charge Eco 6x1S

Best.-Nr. 2267183

Bestimmungsgemäße Verwendung

Das Produkt dient zum Aufladen von bis zu sechs LiPo/LiHV Akkus mit einer Zelle. Die einstellbaren Ladeströme liegen in einem Bereich von 0,1-1,0 A. Die Einstellung, Überwachung und Kontrolle der Funktionen werden durch ein übersichtliches LC-Display erleichtert. Weiterhin integriert sind grundlegende Sicherheitsfunktionen wie z.B. ein Verpolungsschutz und eine Funktion zum Schutz der Akkus vor Überladung. Die Spannungs-/Stromversorgung des Ladegeräts kann wahlweise mit Wechselspannung oder Gleichspannung (siehe im Kapitel „Technische Daten“) erfolgen. Ein mitgeliefertes Netzkabel dient zur Wechselspannungsversorgung über das Stromnetz. Die Gleichstromversorgung kann durch ein Labornetzteil o. ä. sichergestellt werden und sogar der Anschluss an einen Akku zur Stromversorgung bei Outdoor-Aktivitäten in trockenen Umgebungen wird unterstützt. Es gibt keinen Kurzschlussschutz für die Spannungsversorgung an den Eingängen! Beachten Sie dazu die Hinweise im Kapitel „Inbetriebnahme, b) Anschluss an die Stromversorgung.“ Das dazu benötigte Anschlusskabel ist nicht im Lieferumfang dieses Produkts enthalten.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind, Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Ladegerät
• CD mit Bedienungsanleitung
- Netzkabel
- Sicherheitshinweise

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite. Die Bedienungsanleitung zu diesem Produkt finden Sie zum Herunterladen ebenfalls unter diesem Link.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Das Produkt darf nur in trockenen, geschlossenen Innenräumen verwendet und betrieben werden. Das Produkt darf nicht feucht oder nass werden, es besteht Lebensgefahr durch einen elektrischen Schlag!

Dieses Symbol erinnert Sie daran, die zum Produkt gehörende Bedienungsanleitung zu lesen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
• sichtbare Schäden aufweist,
• nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

• erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

b) Angeschlossene Geräte

- Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

c) Aufstellort

• Das Produkt darf nur in trockenen, geschlossenen Innenräumen betrieben werden. Das Produkt darf nicht feucht oder nass werden, es besteht bei Netzanschluss die Gefahr eines lebensgefährlichen elektrischen Schlages!
• Wählen Sie für das Ladegerät einen stabilen, ebenen, sauberen, ausreichend großen Standort.
• Stellen Sie das Ladegerät niemals auf eine brennbare Fläche (z.B. Teppich, Autositz oder eine Tischdecke). Verwenden Sie immer eine geeignete unbrennbare, hitzefeste Unterlage. Halten Sie das Ladegerät fern von brennbaren oder leicht entzündlichen Materialien (z.B. Vorhänge).
• Stellen Sie sicher, dass das Kabel nicht gequetscht oder durch scharfe Kanten beschädigt wird. Verlegen Sie das Anschlusskabel so, dass niemand darüber stolpem kann.
• Stellen Sie z.B. keine mit Flüssigkeit gefüllten Gefäße, Vasen oder Pflanzen auf oder neben das Produkt. Wenn diese Flüssigkeiten ins Ladegerät gelangen, wird das Ladegerät zerstört, außerdem besteht höchste Gefahr eines Brandes oder einer Explosion. Trennen Sie in diesem Fall das Produkt sofort von der Betriebsspannung. Betreiben Sie das Ladegerät nicht mehr, bringen Sie es in eine Fachwerkstatt.
• Gelangen Flüssigkeiten auf das Ladegerät, so schalten Sie die Netzsteckdose stromlos, an der es angeschlossen ist. Schalten Sie hierzu den zugehörigen Sicherungssautomaten ab bzw. drehen Sie die Sicherung heraus. Schalten Sie auch den zugehörigen FI-Schutzschalter ab, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist. Ziehen Sie anschließend das Ladegerät aus der Netzsteckdose. Betreiben Sie das Ladegerät nicht mehr, sondern bringen Sie es in eine Fachwerkstatt bzw. entsorgen Sie es umweltgerecht.
• Stellen Sie das Ladegerät nicht ohne geeigneten Schutz auf wertvolle Möbeloberflächen. Andernfalls sind Kratzspuren, Druckstellen oder Verfärbungen möglich.

d) Betrieb

• Legen Sie niemals Geräte mit nicht unterstützten Akkus oder gar nicht wiederaufladbare Batterien auf das Ladegerät. Es besteht die Gefahr eines Brandes oder einer Explosion!
• Stellen Sie immer die richtige Ladespannung ein. Ansonsten besteht die Gefahr von Feuer oder Explosion.
• Achten Sie auf ausreichende Belüftung während der Betriebsphase, decken Sie das Ladegerät niemals ab. Lassen Sie ausreichend Abstand (mind. 20 cm) zwischen Ladegerät und anderen Objekten. Durch eine Überhitzung besteht Brandgefahr!
• Zur Spannungs-/Stromversorgung darf das Ladegerät an Netzspannungen oder Gleichspannung betrieben werden. Das Gerät kann wahlweise mit 100 - 240 V/AC Wechselspannung oder mit 7 - 17 V/DC Gleichspannung betrieben werden. Achten Sie dabei auf die Verwendung der richtigen Eingangsspannungen. Beachten Sie immer die korrekte Polarität.
• Betreiben Sie das Produkt niemals unbeaufsichtigt. Trotz der umfangreichen und vielfältigen Schutzschaltungen können Fehlfunktionen oder Probleme beim Aufladen nicht ausgeschlossen werden.
• Achten Sie beim Anschluss der Akkupacks auf die richtige Polarität von Eingang und Ausgang.
• Wenn Sie mit dem Ladegerät arbeiten, tragen Sie keine metallischen oder leitfähigen Materialien, wie z.B. Schmuck (Ketten, Armbänder, Ringe o.ä.) Durch einen Kurzschluss besteht Brand- und Explosionsgefahr.
• Betreiben Sie das Produkt nur in gemäßigtem Klima, niemals in tropischem Klima.

• Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen oder elektromagnetischen Feldem, Sendeantennen oder HF-Generatoren. Dadurch kann die Steuerelektronik beeinflusst werden.

• Es dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern, wie z.B. Transformatoren, Motoren, schnurlose Telefone, Funkgeräte usw. in direkler Nähe zum Produkt befinden, da diese das Produkt beeinflussen können.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen zu Funktionsstörungen oder Beschädigungen führen! Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages! Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie das Produkt in Betrieb nehmen. Dies kann mehrere Stunden dauern.
• Trennen Sie das Produkt bei längerer Nichtbenutzung (z.B. Lagerung) von der Stromversorgung, ziehen Sie das Netzkabel aus der Netzsteckdose.
• In Schulen, Ausbildungsstätten, Hobby- und Selbsthilfewerkstätten muss der Umgang mit elektrischen Geräten durch geschultes Personal überwacht werden.
• Beachten Sie in gewerblichen Einrichtungen die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel.
• Prüfen Sie vor dem Anschluss an das Stromnetz, ob die Anschlusswerte am Typenschild des Produktes mit denen Ihrer Hausstromversorgung übereinstimmen.
• Als Spannungsquelle darf nur eine ordnungsgemäße Schutzkontaktsteckdose (230 V/AC, 50 Hz) des öffentlichen Versorgungsnetzes verwendet werden.
• Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.
• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

e) Elektrische Sicherheit

Informationen zu Ladeparametern

Akkus bestehen aus zwei Elektroden, die in einem Elektrolyten eingebracht sind; damit ist ein Akku ein chemisches Element. Im Inneren dieses Elements laufen chemische Prozesse ab. Da diese Prozesse reversibel sind, können Akkus wieder aufgeladen werden.

Zum Aufladen eines Akkus wird die sogenannte Ladespannung benötigt, welche größer als die Zellenspannung sein muss. Außerdem muss beim Aufladen mehr Energie (mAh) zugeführt werden, als danach wieder entnommen werden kann. Dieses Verhältnis von zugeführter zu entnommener Energie wird als Wirkungsgrad bezeichnet.

Die entnehmbare Kapazität, die stark vom Entladestrom abhängt, ist ausschlaggebend für den Zustand des Akkus. Die zugeführte Ladung kann nicht als Maß verwendet werden, da ein Teil davon verloren geht (z.B. in Wärme umgesetzt wird).

Die Kapazitätsangabe des Herstellers ist die maximale theoretische Ladungsmenge, die der Akku abgeben kann. Das heißt, dass ein Akku mit 2000 mAh theoretisch z.B. zwei Stunden lang einen Strom von 1000 mA (= 1 A) liefern kann. Dieser Wert hängt sehr stark von vielen Faktoren ab (Zustand des Akkus, Entladestrom, Temperatur usw.).

a) Wahl der Ladeparameter

Alle Parameter müssen vor jedem Laden korrekt eingestellt werden. Bei Verwendung inkorrekt Einstellungen besteht Brand- und Verletzungsgefahr sowie die Möglichkeit der Beschädigung von Sachwerten.

b) Wahl des geeigneten Ladestroms

Übermäßiger Ladestrom reduziert die Akkulebensdauer in großem Maße und führt in extremen Fällen zu Feuer oder Explosionen. Der Auswahl des für einen Akkutyp passenden Ladestroms kommt deshalb eine große Bedeutung zu. Der Lade- und Entladestrom bestimmt sich nach dem C-Koeffizienten eines Akkupacks. Die meisten handelsüblichen Akkupacks haben den C-Koeffizient auf dem Typenschild angegeben.

Der notwendige Ladestrom für einen Akku berechnet sich nach folgender Formel:

Kapazität in mA x C-Koeffizient = Ladestrom

$$ 1 0 0 0 \times 5 = 5 0 0 0 \mathrm{mA} $$

Ein 1000 mAh Akku mit einem Koeffizienten von 5C erfordert demzufolge einen Ladestrom von ca. 5 A.

Wenn Sie den C-Koeffizienten eines Akkupack nicht ermitteln können, nehmen Sie immer einen Koeffizienten von 1C an und berechnen den Ladestrom damit. Dies stellt immer einen sicheren Ladestrom dar. Bedenken Sie dabei jedoch, dass die Ladezeiten je nach den tatsächlichen, aber nicht verifizierten, Akku-Daten variieren können.

Bei Akkus mit nur einer Zelle ist der C-Koeffizient natürlich 1.

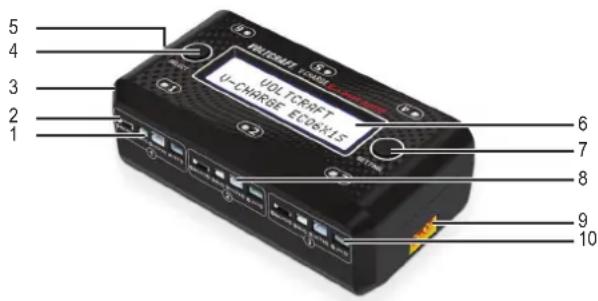

Bedienelemente

1 Anschluss MX 2 Anschluss MICRO
3 LED-Anzeige 4 Taste SELECT
5 Wechselspannungsanschluss AC 100-240V 6 LC-Display
7 Taste SETTING 8 Anschluss mCPX
9 Gleichspannungsanschluss DC 7-17 V (BATT 2-4S) 10 Anschluss JST

Inbetriebnahme

a) Aufstellen

• Stellen Sie das Ladegerät mit den Kunststofffüßen auf einer unbrennbaren, hitzefesten Unterlage in der Nähe einer ordnungsgemäßen Netzsteckdose auf, wenn Sie es mit Netzspannung betreiben wollen. Für den Betrieb an einer Gleichspannung muss sich die Gleichspannungsquelle in der Nähe befinden bzw. in die Nähe gebracht werden.
• Halten Sie das Ladegerät fern von brennbaren oder leicht entzündlichen Materialien (z.B. Vorhänge). Betreiben Sie das Ladegerät niemals auf Autositzen, Teppichboden oder anderen brennbaren Materialien.

b) Anschluss an die Stromversorgung

- Verbinden Sie das Netzkabel mit dem Wechselspannungsanschluss AC 100 - 240 V (5) und stecken den Netzstecker in eine ordnungsgemäße Netzsteckdose.

Betreiben Sie das Ladegerät niemals mit einer Wechselspannung außerhalb des in den technischen Daten angegebenen Bereichs.

- Wenn Sie das Ladegerät mit Gleichspannung betreiben wollen, verbinden Sie stattdessen den Gleichspannungsanschluss DC 7-17 V (BATT 2-4S) (9) mittels eines passenden Kabels mit XT60 Stecker (nicht im Lieferumfang) mit einer Gleichspannungsquelle, z.B. einem Labornetzteil gemäß den „Technischen Daten“. Sie können Netzteile oder in trockener Umgebung ggf. Auto-Akkus verwenden. Bedenken Sie aber den Ladezustand Ihres Auto-Akkus, wenn Sie unterwegs sind.

Zur Gleichstromversorgung wird ein Akku mit 2-4S und bis zu 7 bis 17 V/DC Spannung empfohlen.

Das Ladegerät hat keinen Kurzschlussschutz am Eingang. Verbinden Sie niemals beide Stromversorgungsanschlüsse gleichzeitig. Versuchen Sie nicht das Ladegerät mit einer Wechselspannung und zu gleicher Zeit mit der Gleichstromversorgung, z.B. einen Akku zu betreiben. Das Ladegerät schaltet ab und startet wiederholt. Die Wechselstromversorgung kann Schäden davontragen bzw. das Ladegerät wird im schlimmsten Fall zerstört.

c) Parameter einstellen

Die Ausrichtung des LC-Displays (6) ist in Richtung der Ladeausgänge 1 bis 3. Die Bezeichnungsziffern der Ausgänge 4, 5, und 6 sind überkopf auf das Gehäuse aufgedruckt. Lesen Sie das Display aus der Richtung aus der die Ziffern 1, 2 und 3 richtig orientiert zu lesen sind.

- Wenn das Ladegerät an eine Stromversorgung angeschlossen wird, zeigt es kurz das Gerätelogo und den Typ sowie danach die Höhe der Eingangsspannung. Die insgesamt sechs LED-Anzeigen leuchten in Rot und Grün auf bis das Ladegerät in die Grundstellung/Standby-Anzeige schaltet. Ein Piepton ertönt.

Ladestrom einstellen

• Drücken Sie die Taste SELECT (4), um in die Voreinstellung für den Ladestrom zu schalten. Die werksseitige Grundeinstellung sind 0,5 A.
• Drücken Sie die Taste SETTING (7), um die Ladestromeinstellung zwischen 0,1 bis 1,0 A anzupassen. Drücken und halten Sie die Taste SETTING, um Ihre Einstellung zu bestätigen. „SAVE SETTING ...“ erscheint im LC-Display (6) als Bestätigungsmeldung Ihrer Einstellung. Das Ladegerät kehrt danach in die Grundstellung zurück.

Akkutyp einstellen

- Nach dem Einstellen des Ladestroms, drücken Sie die Taste SELECT (4) zweimal, um in das Einstellungsmenü für den Akkutyp zu schalten. Die werksseitige Grundstellung ist auf LiPo eingestellt.

• Um alle sechs Ladeausgänge gemeinsam zu schalten, drücken Sie die Taste SETTING (7). Schalten Sie damit auf LiHV bzw. beim zweiten Mal Drücken wieder auf LiPo um. Dies ist beliebig oft wiederholbar.
• Drücken und halten Sie die Taste SETTING, um Ihre globale Einstellung aller sechs Ladeausgänge zu bestätigen. „SAVE SETTING ...“ erscheint im LC-Display (6) als Bestätigungsmeldung Ihrer Einstellung.
• Um den Akkutyp einzeln für jeden der sechs Ladeausgänge zu schalten, drücken Sie die Taste SELECT (4) zweimal, um in das Einstellungsmenü für den Akkutyp zu schalten. Alle sechs Ausgangssymbole blinken.
• Drücken Sie die Taste SELECT ein weiteres Mal, um die Einstellung des Akkutyps für den ersten Ladeausgang (Ladeausgang 1) zu schalten. Die Einstellungskennung für den betreffenden Ladeausgang beginnt im LC-Display (6) zu blinken. Drücken Sie die Taste SETTING, um zwischen LiPo und LiHV zu schalten. Jeder weitere Druck dieser Taste schaltet zwischen den beiden Akkutypen hin und her.
• Drücken Sie die Taste SELECT erneut, um zur Einstellung des nächsten Ladeausgangs zu schalten. Die Anzeigen für die Ausgänge 2 bis 6 blinken immer einzeln, um die Einstellbereitschaft des jeweils aktuellen Ladeausgangs anzuzeigen. Stellen Sie den Akkutyp für jeden einzelnen Ladeausgang jedes Mal durch Drücken der Taste SETTING ein.
• Verfahren Sie zum Einstellen des Akkutyps für alle Ladeausgänge in gleicher Weise und wiederholen diese Vorgehensweise, um alle sechs Ladeausgänge einzustellen.
• Wenn Sie mit den Einstellungen des Akkutyps fertig sind, drücken und halten Sie die Taste SETTING bis die Meldung „SAVE SETTING ...“ im LC-Display (6) zur Bestätigung des erfolgreichen Speichems der Einstellungen erscheint. Das Ladegerät kehrt danach in die Grundstellung zurück.

d) Akkus am Ladegerät anschließen

Versuchen Sie niemals mehr als einen Akku gleichzeitig pro Ladekanal anzuschließen. Dies beschädigt das Ladegerät oder kann es sogar zerstören.

• Schließen Sie je Ladekanal (1-6) nur einen Akku mit einer Art von Anschlussstecker an die möglichen Akkuanschlüsse (1, 2, 3 & 4) an. Wählen Sie den passenden Anschlussstecker (Micro, MX, mCPX und JST) für jeden der sechs Kanäle aus und verbinden somit bis zu maximal sechs Akkus mit dem Ladegerät.
  • Das Aufladen beginnt nach dem Anschließen.

e) Aufladeprozess

- Während des Aufladens blinkt die LED-Anzeige (3) eine Ladekanals in Rot. Die LC-Anzeige zeigt die Ladeparameter in automatischer Schleife für alle angeschlossenen Akkus an. Dies sind die Informationen in folgender Reihenfolge: Akkutyp > Akkuspannung > Ladestrom > Akkukapazität

- Sobald ein Akku voll aufgeladen ist, wird für die entsprechende Position „FULL“ angezeigt. Die LED-Anzeige (3) leuchtet dann dauernd in Grün.

Schutzfunktionen

a) Unter-/Überspannungsschutz der Eingangsspannung

Wenn die Eingangsgleichspannung unter 7,0 V/DC liegt, bricht das Ladegerät das Aufladen ab. Im LC-Display wird die Meldung „DC Input Low“ angezeigt.

DC Input Low Input 6.5V

Wenn Sie einen Akku zur Stromversorgung verwenden, entfernen Sie diesen baldmöglichst. Laden Sie ihn später nach. Ansonsten überprüfen Sie Ihr angeschlossenes Netzteil auf eine zu geringe Einstellung oder Fehlfunktionen anderer Art.

Wenn die Eingangsgleichspannung über 17,0 V/DC liegt, bricht das Ladegerät das Aufladen ebenfalls ab. Im LC-Display wird die Meldung „DC Input High“ angezeigt.

DC Input High Input:17.5V

Passen Sie die Eingangsspannung sofort auf den richtigen Wert an, wenn die Meldung erscheint oder entfernen das Ladegerät von der Spannungsquelle (Akku). Bei länger andauernden Überspannungen besteht eine erhebliche Gefahr von Brand und Zerstörung des Ladegeräts.

b) Verpolungsschutz

Wenn Sie einen Akku mit vertauschter Polarität angeschlossen haben, lädt das Ladegerät nicht. Schließen Sie den/die Akkus mit der richtigen Polarität an.

c) Zellen-Überspannung

Sobald die Zellenspannung über dem Wert von 50 mV (Sättigungsspannung) liegt, beendet das Ladegerät das Aufladen automatisch und zeigt eine Warnmeldung „OV“ für den betreffenden Kanal an.

d) Überstrom

Wenn der Ladestrom über dem Wert von 1,20 A liegt, beendet das Ladegerät das Aufladen automatisch und zeigt eine Wammeldung „OC“ für den betreffenden Kanal an.

Pflege und Reinigung

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung. Ziehen Sie den Netzstecker aus der Netzsteckdose oder entfernen die Gleichstromversorgung.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
• Drücken Sie beim Reinigen nicht zu stark auf die Oberfläche von Gehäuse und LC-Display, um Kratzspuren zu vermeiden.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Eingangsspannung.... 100 - 240 V/AC, 50 Hz oder 7 - 17 V/DC

Ausgangsspannung......max. 4,35 V

Ladeleistung 6 x 4,35 W ± 10%

Ladestrom....6 x 0,1 - 1,0 A ± 10%

Akkuverbindertypen....MX, JST, mCPX, Micro

Länge Netzkabel....1.23 m

Geeignet für LiPo, LiHV

Betriebsbedingungen.... 0 bis +40 °C, 0 – 90 % relative Luftfeuchte (nicht kondensierend

Lagerbedingungen....-20 bis +60 °C, 0 – 90 % relative Luftfeuchte (nicht kondensierend)

Abmessungen (L x B x H)....122 x 68 x 42 mm

Gewicht....227 g

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
