Produkttyp	Ladegerät für Modell-Akkus
Marke	Voltcraft
Modell	V-Charge 400 Duo
Abmessungen (L x B x H)	100 x 99 x 64 mm
Gewicht	448 g
Eingangsspannung	100-240 V/AC, 50/60 Hz, 3,5 A oder 9-32 V/DC
Ausgangsspannung	0,1 - 30 V
Ladeleistung (AC)	160 W insgesamt (unterstützt Leistungsverteilung)
Ladeleistung (DC)	2 x 200 W
Ladestrom (pro Kanal)	0,1 - 10 A
Balancer-Strom	Max. 1000 mA/Zelle
Kapazitätsgrenze	100 - 50000 mAh
Entladeleistung (intern)	6 W
Entladeleistung (extern)	200 W mit optionalem Entladegerät (z.B. UP-D200)
Induktives Laden	Max. 10 W, Qi-kompatibel
Kompatible Akkutypen	LiPo, LiHV, Li-Ion, LiFe (1-6S); NiCd/NiMH (1-16S); Blei-Säure (1-12S)
Unterstützung für Temperatursensor	Ja (nicht enthalten, optionaler Artikel Nr. 2258298)
Anzeige	LCD mit Hintergrundbeleuchtung (einstellbare Helligkeit)
Sicherheitsfunktionen	Kurzschlussschutz, Überhitzungsschutz, Verpolungsschutz
Pflege	Vom Netz trennen, mit trockenem fusselfreiem Tuch reinigen; keine aggressiven Reinigungsmittel
Betriebsbedingungen	0 bis +40 °C, 0-90% rF (nicht kondensierend)
Lagerbedingungen	-20 bis +60 °C, 0-90% rF (nicht kondensierend)
Garantie	Herstellergarantie; siehe beiliegende Unterlagen

Häufig gestellte Fragen - V-Charge 400 Duo VOLTCRAFT

Welche Akkutypen kann ich mit dem V-Charge 400 Duo laden?

Sie können LiPo, LiHV, Li-Ion, LiFe (1-6S), NiCd/NiMH (1-16S) und Blei-Säure (1-12S) Akkus laden. Stellen Sie immer den richtigen Akkutyp und die richtige Zellenzahl ein, um Schäden zu vermeiden.

Wie schließe ich einen Akku an das Ladegerät an?

Schließen Sie die Hauptakkukabel an die Akkufanschlüsse (10 oder 13) an und achten Sie auf die richtige Polarität. Bei Lithium-Akkus schließen Sie zusätzlich das Balancerkabel am entsprechenden Balanceranschluss (11 oder 12) an, wobei der Stecker rechts ausgerichtet sein muss.

Kann ich zwei verschiedene Akkus gleichzeitig laden?

Ja, Sie können zwei verschiedene Akkus gleichzeitig auf den Kanälen 1 und 2 laden. Das Ladegerät unterstützt die Leistungsverteilung (einstellbar in den Systemeinstellungen), um die Leistung nach Bedarf auf die Kanäle zu verteilen.

Wie stelle ich den Ladestrom ein?

Wählen Sie im Programmmenü Strom aus und stellen Sie den Wert von 0,1 bis 10,0 A ein. Der empfohlene Strom basiert auf dem C-Rate des Akkus (z.B. 1C für sicheres Laden). Drücken Sie den Drehschalter zur Bestätigung.

Was ist der Balancer-Modus und warum sollte ich ihn verwenden?

Der Balancer-Modus überwacht und gleicht die Spannung jeder Zelle in einem Lithium-Akkupack aus, gewährleistet eine ausgewogene Ladung und verlängert die Akkulebensdauer. Schließen Sie das Balancerkabel an, um diese Funktion zu aktivieren. Das Ladegerät zeigt einzelne Zellspannungen und Innenwiderstände an.

Wie funktioniert induktives (drahtloses) Laden?

Legen Sie ein Qi-kompatibles Smartphone oder Gerät mit der Rückseite nach unten auf das Ladepad (7). Der Ladevorgang beginnt, sobald das Ladegerät mit Strom versorgt wird. Sie können diese Funktion nutzen, während Sie auf den anderen Kanälen Akkus laden.

Was bedeutet der Fehler 'DC IN TOO LOW'?

Dieser Fehler tritt auf, wenn die DC-Eingangsspannung unter 9,0 V oder unter die eingestellte Mindesteingangsspannung fällt. Stellen Sie sicher, dass Ihre DC-Stromquelle ausreichend Spannung (9-32 V/DC) liefert, und passen Sie ggf. die Einstellung Min. Eingangsspannung im Systemmenü an.

Wie kann ich die Firmware aktualisieren?

Das Ladegerät verfügt über einen PC-Link-Anschluss (2) für Firmware-Updates. Besuchen Sie die Website des Herstellers für die neueste Firmware und befolgen Sie die Anweisungen. Beachten Sie, dass dieser Anschluss im normalen Betrieb nicht verwendet wird.

Kann ich ein externes Entladegerät verwenden?

Ja, schließen Sie ein kompatibles Entladegerät (z.B. UP-D200) an den EXT.DISC-Anschluss (6) an. Wählen Sie dann den Betriebsmodus 'Ext. DISC', um mit bis zu 200 W zu entladen. Stellen Sie sicher, dass das externe Gerät korrekt angeschlossen ist.

Wie reinige ich das Ladegerät?

Trennen Sie das Ladegerät vom Netz. Verwenden Sie ein trockenes, fusselfreies Tuch, um die Oberflächen abzuwischen. Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder chemische Lösungen, da diese das Gehäuse oder das Display beschädigen können.

BEDIENUNGSANLEITUNG V-Charge 400 Duo VOLTCRAFT

D Bedienungsanleitung

Modellbau-Ladegerät V-Charge 400 Duo

Best.-Nr. 2267182

Bestimmungsgemäße Verwendung

Das Produkt dient zum Aufladen von bis zu zwei Akkupacks an zwei Ladeterminals. Der Balancer-Anschluss kann zum gleichmäßigen Laden der einzelnen Zellen des Akkupacks genutzt werden. Die einstellbaren Ladeströme liegen in einem Bereich von 0,1 - 10 A, wobei auch das Aufladen von Li-HV-Akkus von diesem Ladegerät unterstützt wird. Es können LiPo/LiHV/Lilon/LiFe 1-6S, NiCd/NiMH Akkus 1-16S sowie Blei-Akkus 1-12S direkt an den dafür vorgesehenen Anschlüssen aufgeladen werden. Akkus bis max. 50000 mAh Kapazität können geladen werden.

Der Anschluss externer Temperaturfühler zur Akkuüberwachung ist möglich. Das Entladen von Akkus erfolgt mit bis zu 6 W Entladeleistung. Bei Verwendung eines externen Entladegerätes sind 200 W Entladeleistung zum schnellen Entladen möglich.

Außerdem dient das Produkt zum induktiven (kabellosen) Aufladen der Akkus von kompatiblen Smartphones (Qi-Technologie) und anderen Mobilgeräten. Die Einstellung, Überwachung und Kontrolle der Funktionen werden durch ein übersichtliches LC-Display erleichtert. Weiterhin integriert sind grundlegende Sicherheitsfunktionen wie z.B. ein Kurzschlussschutz am Ausgang sowie ein Überhitzungsschutz.

Die Spannungs-/Stromversorgung des Ladegeräts kann wahlweise mit Wechselspannung oder Gleichspannung (siehe im Kapitel „Technische Daten“) erfolgen. Ein mitgeliefertes Netzkabel dient zur Wechselspannungsversorgung über das Stromnetz. Sogar der Anschluss an einen Akku zur Stromversorgung bei Outdoor-Aktivitäten in trockenen Umgebungen wird unterstützt (Beachten Sie dazu die Hinweise im Kapitel „Inbetriebnahme, b) Anschluss an die Stromversorgung“. Das dazu benötigte Kabel ist nicht im Lieferumfang dieses Produkts enthalten.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind, Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Ladegerät
  • CD mit Bedienungsanleitung
• Netzkabel
• Sicherheitshinweise

Aktuelle Bedienungsanleitungen

Die vollständige Bedienungsanleitung zu diesem Produkt finden Sie auf unserer Website.

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Das Produkt darf nur in trockenen, geschlossenen Innenräumen verwendet und betrieben werden. Das Produkt darf nicht feucht oder nass werden, es besteht Lebensgefahr durch einen elektrischen Schlag!

Dieses Symbol erinnert Sie daran, die zum Produkt gehörende Bedienungsanleitung zu lesen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantle.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

- Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

• sichtbare Schäden aufweist,
• nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
• erheblichen Transportbelastungen ausgesetzt wurde.

- Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

- Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.

- Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

- Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

b) Angeschlossene Geräte

- Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

c) Personen und Produkt

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber, sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Reinigung und Benutzer-Wartung dürfen nicht von Kindern durchgeführt werden, es sei denn sie werden beaufsichtigt. Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

d) Aufstellort

• Das Produkt darf nur in trockenen, geschlossenen Innenräumen betrieben werden. Das Produkt darf nicht feucht oder nass werden, es besteht bei Netzanschluss die Gefahr eines lebensgefährlichen elektrischen Schlages!
• Wählen Sie für das Ladegerät einen stabilen, ebenen, sauberen, ausreichend großen Standort.
• Stellen Sie das Ladegerät niemals auf eine brennbare Fläche (z.B. Teppich, Autositz oder eine Tischdecke). Verwenden Sie immer eine geeignete unbrennbare, hitzefeste Unterlage. Halten Sie das Ladegerät fern von brennbaren oder leicht entzündlichen Materialien (z.B. Vorhänge).
• Halten Sie die Lüftungsöffnungen an der Unterseite des Ladegerätes immer frei und unverstellt.
• Stellen Sie sicher, dass das Kabel nicht gequetscht oder durch scharfe Kanten beschädigt wird. Verlegen Sie das Anschlusskabel so, dass niemand darüber stolpern kann.
• Stellen Sie z.B. keine mit Flüssigkeit gefüllten Gefäße, Vasen oder Pflanzen auf oder neben das Produkt. Wenn diese Flüssigkeiten ins Ladegerät gelangen, wird das Ladegerät zerstört, außerdem besteht höchste Gefahr eines Brandes oder einer Explosion. Trennen Sie in diesem Fall das Produkt sofort von der Betriebsspannung. Betreiben Sie das Ladegerät nicht mehr, bringen Sie es in eine Fachwerkstatt.
• Gelangen Flüssigkeiten auf das Ladegerät, so schalten Sie die Netzsteckdose stromlos, an der es angeschlossen ist. Schalten Sie hierzu den zugehörigen Sicherungssautomaten ab bzw. drehen Sie die Sicherung heraus. Schalten Sie auch den zugehörigen FI-Schutzschalter ab, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist. Ziehen Sie anschließend das Ladegerät aus der Netzsteckdose. Betreiben Sie das Ladegerät nicht mehr, sondern bringen Sie es in eine Fachwerkstatt bzw. entsorgen Sie es umweltgerecht.
• Stellen Sie das Ladegerät nicht ohne geeigneten Schutz auf wertvolle Möbeloberflächen. Andernfalls sind Kratzspuren, Druckstellen oder Verfärbungen möglich.

e) Betrieb

• Schalten Sie das Ladegerät immer erst stromlos, bevor Sie Akkus anschließen oder abstecken.
• Legen Sie niemals Geräte mit nicht unterstützten Akkus oder gar nicht wiederaufladbare Batterien auf das Ladegerät. Es besteht die Gefahr eines Brandes oder einer Explosion!
• Stellen Sie immer die richtige Ladespannung ein. Ansonsten besteht die Gefahr von Feuer oder Explosion.
• Achten Sie auf ausreichende Belüftung während der Betriebsphase, decken Sie das Ladegerät niemals ab. Lassen Sie ausreichend Abstand (mind. 20 cm) zwischen Ladegerät und anderen Objekten. Durch eine Überhitzung besteht Brandgefahr!
• Zur Spannungs-/Stromversorgung darf das Ladegerät an Netzspannungen oder Gleichspannung betrieben werden. Das Gerät kann wahlweise mit 100 - 240 V/AC sowie 9 - 32 V/DC betrieben werden. Achten Sie dabei auf die richtige Einstellung der Netzspannung und stellen Sie die korrekte Eingangsspannung am Ladegerät ein. Beachten Sie immer die korrekte Polarität.
• Betreiben Sie das Produkt niemals unbeaufsichtigt. Trotz der umfangreichen und vielfältigen Schutzschaltungen können Fehlfunktionen oder Probleme beim Aufladen nicht ausgeschlossen werden.
• Achten Sie beim Anschluss der Akkupacks auf die richtige Polarität von Eingang und Ausgang.
• Wenn Sie mit dem Ladegerät arbeiten, tragen Sie keine metallischen oder leitfähigen Materialien, wie z.B. Schmuck (Ketten, Armbänder, Ringe o.ä.) Durch einen Kurzschluss besteht Brand- und Explosionsgefahr.
• Betreiben Sie das Produkt nur in gemäßigtem Klima, niemals in tropischem Klima.
• Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen oder elektromagnetischen Feldern, Sendeantennen oder HF-Generatoren. Dadurch kann die Steuerelektronik beeinflusst werden.
• Es dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern, wie z.B. Transformatoren, Motoren, schnurlose Telefone, Funkgeräte usw. in direkter Nähe zum Produkt befinden, da diese das Produkt beeinflussen können.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen zu Funktionsstörungen oder Beschädigungen führen! Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages! Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie das Produkt in Betrieb nehmen. Dies kann mehrere Stunden dauern.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.
• Trennen Sie das Produkt bei längerer Nichtbenutzung (z.B. Lagerung) von der Stromversorgung, ziehen Sie das Netzkabel aus der Netzsteckdose.
• In Schulen, Ausbildungsstätten, Hobby- und Selbsthilfewerkstätten muss der Umgang mit elektrischen Geräten durch geschultes Personal überwacht werden.
• Beachten Sie in gewerblichen Einrichtungen die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel.

f) Elektrische Sicherheit

• Prüfen Sie vor dem Anschluss an das Stromnetz, ob die Anschlusswerte am Typenschild des Produktes mit denen Ihrer Hausstromversorgung übereinstimmen.
• Als Spannungsquelle darf nur eine ordnungsgemäße Schutzkontaktsteckdose (230 V/AC, 50 Hz) des öffentlichen Versorgungsnetzes verwendet werden.
  • Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.
• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

Informationen zu Ladeparametern

Akkus bestehen aus zwei Elektroden, die in einem Elektrolyten eingebracht sind; damit ist ein Akku ein chemisches Element. Im Inneren dieses Elements laufen chemische Prozesse ab. Da diese Prozesse reversibel sind, können Akkus wieder aufgeladen werden.

Zum Aufladen eines Akkus wird die sogenannte Ladespannung benötigt, welche größer als die Zellenspannung sein muss. Außerdem muss beim Aufladen mehr Energie (mAh) zugeführt werden, als danach wieder entnommen werden kann. Dieses Verhältnis von zugeführter zu entnommener Energie wird als Wirkungsgrad bezeichnet.

Die entnehmbare Kapazität, die stark vom Entladestrom abhängt, ist ausschlaggebend für den Zustand des Akkus. Die zugeführte Ladung kann nicht als Maß verwendet werden, da ein Teil davon verloren geht (z.B. in Wärme umgesetzt wird).

Die Kapazitätsangabe des Herstellers ist die maximale theoretische Ladungsmenge, die der Akku abgeben kann. Das heißt, dass ein Akku mit 2000 mAh theoretisch z.B. zwei Stunden lang einen Strom von 1000 mA (= 1 A) liefern kann. Dieser Wert hängt sehr stark von vielen Faktoren ab (Zustand des Akkus, Entladestrom, Temperatur usw.).

a) Wahl der Ladeparameter

Alle Parameter müssen vor jedem Laden korrekt eingestellt werden. Bei Verwendung inkorrekter Einstellungen besteht Brand- und Verletzungsgefahr sowie die Möglichkeit der Beschädigung von Sachwerten.

b) Wahl des geeigneten Ladestroms

Übermäßiger Ladestrom reduziert die Akkulebensdauer in großem Maße und führt in extremen Fällen zu Feuer oder Explosionen. Der Auswahl des für einen Akkutyp passenden Ladestroms kommt deshalb eine große Bedeutung zu. Der Lade- und Entladestrom bestimmt sich nach dem C-Koeffizienten eines Akkupacks. Die meisten handelsüblichen Akkupacks haben den C-Koeffizient auf dem Typenschild angegeben.

Der notwendige Ladestrom für einen Akku berechnet sich nach folgender Formel:

Kapazität in mA x C-Koeffizient = Ladestrom

Beispiel

$$ 1 0 0 0 \times 5 = 5 0 0 0 \mathrm{mA} $$

Ein 1000 mAh Akku mit einem Koeffizienten von 5C erfordert demzufolge einen Ladestrom von ca. 5 A.

Wenn Sie den C-Koeffizienten eines Akkupack nicht ermitteln können, nehmen Sie immer einen Koeffizienten von 1C an und berechnen den Ladestrom damit. Dies stellt immer eine sicheren Ladestrom dar. Bedenken Sie dabei jedoch, dass die Ladezeiten je nach den tatsächlichen, aber nicht verifizierten, Akku-Daten variieren können.

c) Charakteristiken geeigneter Akkutypen

	NiCd / NiMH	Pb LiFe Lilon LiPo LiHV
Nennspannung	1,2 V 2 V 3,2 V	3,6 V 3,7 V	3,8 V
Ladeendspannung	1,4 V 2,4 V	3,6 V 4,1 V 4,2 V		4,35 V
Lagerspannung	nicht unterstützt	nicht unterstützt	3,3 V 3,7 V	3,8 V 3,9 V
Entladespannung	0,5 -1,1 V	1,8 - 2 V	2,6 - 2,9 V	2,9 - 3,2 V	3 - 3,3 V	3,1 - 3,4 V
Vor Ladespannung	/	2 V 2,9 V	3,1 V 3,2 V	3,2 V
Balancer-Ladung	nicht unterstützt	nicht unterstützt	unterstützt	unterstützt	unterstützt	unterstützt
Ladung ohne Balancer	unterstützt	unterstützt	unterstützt	unterstützt	unterstützt	unterstützt
Zellenanzahl	1-16S	1-12S	1-6S	1-6S	1-6S	1-6S
Ladestrom (max.)	10 A	10 A	10 A	10 A	10 A	10 A

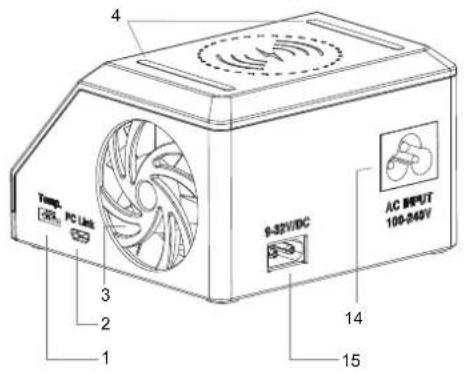

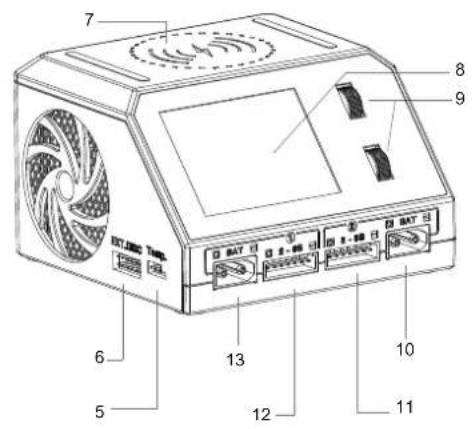

Bedienelemente

a) Ladegerät

1 Temperaturfühleranschluss 2 (für extern) 2 Anschluss PC Link

3 Lüfter (temperatursensorgesteuert) 4 Anti-Rutsch Streifen

5 Temperaturfühleranschluss 1 (für extern) 6 Entladeanschluss EXT.DISC

7 Ladepad (induktiv) 8 LC-Display

9 Drehschalter 1 & 2 10 Akkuanschluss 2

11 Balancer-Anschluss 2 12 Balancer-Anschluss 1

13 Akkuanschluss 1 14 Wechselspannungsanschluss AC INPUT

15 Gleichspannungsanschluss 9-32 V/DC 100 - 240V

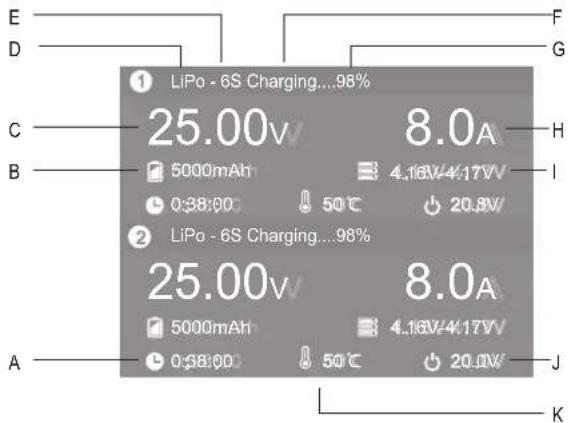

b) LC-Display

A Zeitdauer (Laden/Entladen) B Akkukapazität

C Akkuspannung D Akkutyp

E Zellenanzahl des Akkus F Betriebsmodus (aktuell)

G	Ladezustand in %	H	Lade-/Entladestrom
I	Zellenspannung	J	Eingangsspannung

K Temperatur

Inbetriebnahme

a) Aufstellen

- Stellen Sie das Ladegerät mit den Kunststofffüßen auf einer unbrennbaren, hitzefesten Unterlage in der Nähe einer ordnungsgemäßen Netzsteckdose auf, wenn Sie es mit Netzspannung betreiben wollen. Für den Betrieb an einer Gleichspannung muss sich die Gleichspannungsquelle in der Nähe befinden bzw. in die Nähe gebracht werden.

- Stellen Sie sicher, dass die Entlüftungsöffnungen an der Unterseite des Ladegeräts frei sind und der Lüfter in Betrieb ist.

- Halten Sie das Ladegerät fern von brennbaren oder leicht entzündlichen Materialien (z.B. Vorhänge). Betreiben Sie das Ladegerät niemals auf Autositzen, Teppichboden oder anderen brennbaren Materialien.

b) Anschluss an die Stromversorgung

- Verbinden Sie das Netzkabel mit dem Wechselspannungsanschluss AC INPUT 100 - 240 V (14) und stecken den Netzstecker in eine ordnungsgemäße Netzsteckdose.

Betreiben Sie das Ladegerät niemals mit einer Wechselspannung außerhalb des in den technischen Daten angegebenen Bereichs.

- Wenn Sie das Ladegerät mit Gleichspannung betreiben wollen, verbinden Sie stattdessen den Gleichspannungsanschluss 9-32 V/DC (15) mittels eines passenden Kabels mit XT60 Stecker (nicht im Lieferumfang) mit einer Gleichspannungsquelle, z.B. einem Labornetzteil gemäß den „Technischen Daten“. Sie können Netzteile oder in trockener Umgebung ggf. Auto-Akkus verwenden. Bedenken Sie aber den Ladezustand Ihres Auto-Akkus, wenn Sie unterwegs sind.

Zur Gleichstromversorgung wird eine Gleichstromquelle (Labornetzteil oder Akku) mit mindestens 20 V und 25 A oder empfohlen.

Verbinden Sie niemals beide Stromversorgungsanschlüsse gleichzeitig. Versuchen Sie nicht das Ladegerät mit einer Wechselspannung und zu gleicher Zeit mit der Gleichstromversorgung, z.B. einen Akku betreiben.

c) Anschlüsse am Ladegerät

• Die aufzuladenden Akkupacks werden an die beiden Akkuanschlüsse 1 & 2 (10 & 13) angeschlossen.
• Die beiden Balancer-Anschlüsse (11 & 12) dienen zum Anschluss der Balancer-Kabel. Stecken Sie den Stecker der Balancer-Kabel immer rechtsbündig in die Buchsen ein.

Das Ladegerät erkennt die Anzahl der Zellen automatisch, wenn ein Balancer-Kabel angeschlossen wird.

• Verbinden Sie je einen externen Temperatursensor zur Akkutemperaturüberwachung (nicht im Lieferumfang enthalten) mit den Temperaturfühleranschlüssen 1 & 2 (5) & (1). Die Temperatursensoren können separat bei Conrad unter der Best.-Nr. 2258298 erworben werden.
• Am Entladeanschluss EXT.DISC (6) kann ein Entladegerät zur Schnellentladung angeschlossen werden. So sind Entladeleistungen bis zu 200 W möglich.

Der Anschluss PC Link (2) hat keine reguläre Funktion im normalen Betrieb. Er dient zum Aktualisieren der Firmware des Ladegeräts, wenn der Hersteller Firmware-Updates zur Verfügung stellt.

d) Systemmenü-Einstellungen

Drücken und halten Sie den Drehschalter (9) für einen Ladekanal 1, um das Systemmenü mit den Einstellungen aufzurufen. Sie können folgende Systemparameter einstellen:

Systemparameter

Sprache	Wählen Sie eine der verfügbaren Menüsprachen aus. Es stehen folgende Sprachen zur Verfügung: „English“, „Deutsch“.
Max. Leistung	Stellen Sie die max. Eingangsleistung zwischen 50 bis <450 Watt ein, wenn Sie das Ladegerät mit einer Gleichstromquelle betreiben und dessen Leistung (P=U x I) kleiner ist als die vom Ladegerät benötigte maximale Leistung. Wenn Sie z. B. eine 20 V/10A Gleichstromquelle verwenden, stellen Sie den Wert der max. Eingangsleistung auf 200 W. Die Verwendung einer Gleichstromquelle mit 500 W/20V/DC oder mehr ist zu empfehlen.
Mindestspannung	Stellen Sie die min. Eingangsspannung zwischen 9 - 24 V/DC ein, wenn Sie das Ladegerät mit einer Gleichstromquelle betreiben. Diese Einstellung schützt den Stromversorgungs-Akku vor Überentladung. Wenn die eingestellte Spannung unterschritten wird, beendet das Ladegerät den aktuellen Prozess und zeigt eine Warmmeldung „Spannung zu niedrig“ an.Wenn Sie beispielsweise einen 6S LiPo-Akku als Stromquelle verwenden, können Sie diesen Wert auf 21,0 V einstellen, um den Akku vor einer Entladung unter diesen Wert zu schützen.
Leistungsverteilung	Sie können die Leistung unterschiedlich auf beide Ladekanäle aufteilen. Üblicherweise wird die Leistung hälftig auf beide Ladekanäle verteilt. Bei 160 Watt sind das pro Kanal je 80 Watt. Dieser Wert kann für die Aufteilung wie benötigt anders eingestellt werden z.B. 100 + 60 W.
Max. Kapazität	Das Ladegerät beendet den Ladeprozess, wenn der maximale Kapazitätswert erreicht ist. Der Kapazitätswert ist einstellbar.
Max. Ladezeit	Das Ladegerät beendet den Ladeprozess, wenn die eingestellte maximale Ladedauer erreicht ist.
Abschalttemperatur	Das Ladegerät beendet den Ladeprozess, wenn die Akkutemperatur den maximalen Abschaltwert erreicht hat. Es ist ein externer Temperaturfühler zu Nutzung dieser Funktion notwendig.
Beleuchtung	Die Helligkeit der Hintergrundbeleuchtung des LC-Displays kann dreistufig eingestellt werden. Es stehen die Optionen Aus > Niedrig > Mittel > Hoch zur Auswahl.

Lautstärke Die Lautstärke des Ladegeräts kann eingestellt werden. Es stehen die Optionen Aus > Niedrig > Mittel > Hoch zur Auswahl. Wenn die Option „Aus“ eingestellt ist, werden Warntöne nicht unterdrückt und ertönen weiterhin.

Systeminformation In diesem Punkt können Sie sich die Firmware-Version und weiter Informationen anzeigen lassen.

Werkseinstellungen Zurücksetzen auf die Werkseinstellungen.

Zurück Zurückkehren zum letzten Programm oder Menü.

e) Betriebsart und Parameter im Programm-Menü einstellen

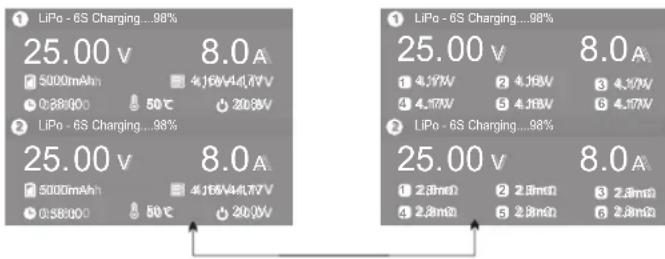

• Nach dem Herstellen der Stromversorgung schaltet das LC-Display (8) in die Grundstellung/Standby-Anzeige. Ein Piepton ertönt.
• Schließen Sie den zu ladenden/entladenden Akku an einen Akkuanschluss an.
• Drehen Sie den Drehschalter (9) für einen Ladekanal, um einen Menüpunkt auszuwählen und auf- oder ab zu scrollen. Die Parameter werden auf dem LC-Display angezeigt.
• Bestätigen Sie eine Einstellung durch kurzes Drücken des Drehschalters.

Die Zellenspannung sowie der Zellenwiderstand können nur bei Benutzung des Balancer-Ladens angezeigt werden.

- Drücken Sie den Drehschalter für einen Ladekanal. Das Programm-Menü für die Parametereinstellung erscheint auf dem LC-Display.

Es stehen folgende Menüpunkte zur Auswahl:

Akkutyp Wählen Sie die Akkutyp.

Zellenanzahl Stellen Sie die Anzahl der Zellen des angeschlossenen Akkupacks ein.

Mode Stellen Sie den Betriebsmodus ein. Es stehen „Laden“ / „Entladen“ / „Lagern“ / „Entlader“ zu Verfügung.

Strom Wählen Sie den benötigten Ladestrom zwischen 0,1 bis 10,0 A, den Entladestrom 0,1 bis 2,0 A sowie den externen Entladestrom von 0,1 bis 15,0 A.

Zellenspannung Einstellung der Ladespannung an den Anschlüssen.

Start Starten Sie einen Arbeitsvorgang des eingestellten Betriebsmodus (Laden, Entladen, Lagern etc.).

Zurück Schalten Sie zur vorhergehenden Anzeige bzw. Funktion zurück.

f) Akkupacks laden bzw. entladen

• Verbinden Sie je einen Akku mit den Akkuanschlüssen 1 & 2 (10) & (13). Sie können einen oder auch zwei verschiedene Akkus anschließen. Verbinden Sie auch die Balancer-Anschlüsse (11) & (12). Stecken Sie diese immer rechtsbündig ein.
  Die Standardeinstellung des Ladegerätes ist das Laden in Reihenschaltung. Verbinden Sie das Ladegerät mit dem Akkupack immer mit den Anschlusskabeln.
• Der Lüfter (3) muss während des Betriebs des Ladegerätes immer laufen, um ausreichende Kühlung zu gewährleisten.
  Beim Aufladen von Lithium-Akkus ist es immer empfehlenswert die Balance-Anschlüsse mit anzuschließen und im Balancer-Modus aufzuladen. Das Ladegerät wird bei Nichtverwendung der Balancer-Kabel trotzdem Aufladen. Es wird jedoch akustisch gewarnt, dass Balancer-Kabel nicht angesteckt sind.

• Sie können einen oder auch zwei verschiedene Akkus anschließen. Verbinden Sie auch die Balancer-Anschlüsse (11 & 12).
• Drehen Sie den Drehschalter (9) für einen Ladekanal, um den einzustellenden Menüpunkt zu wählen.
• Stellen Sie den Akkutyp ein und drücken Sie zur Bestätigung kurz den Drehschalter.
• Stellen Sie die Zellenanzahl ein und bestätigen Sie durch ein kurzes Drücken des Drehschalters.
• Stellen Sie die gewünschte Betriebsart („Laden“ / „Entladen“ / „Lagern“ / „Entlader“) ein und bestätigen Sie durch ein kurzes Drücken des Drehschalters.

→ Sie müssen ein Entladegerät anschließen, wenn Sie die Funktion „Entlader“ verwenden. Lesen Sie dazu im Abschnitt „Betriebsart „Entlader“ mit Entladegerät.

→ Wenn Sie den Drehschalter während des Ladens nach oben oder unten drehen, werden im unteren Bereich des LC-Displays befindliche Anzeigewerte zwischen Zellenspannung, Zellen-Innenwiderstand und Arbeitsparametern umgeschaltet. Zellen-Innenwiderstände können nur während eine Ladevorgangs angezeigt werden.

• Stellen Sie den benötigen Ladestrom ein und bestätigen Sie durch ein kurzes Drücken des Drehschalters.
• Sie können die Einstellung des Ladestroms auch während eines Ladevorgangs „On-the-Fly“ ändern. Andere Parameter können nicht auf diese Weise geändert werden.
• Stellen Sie die benötigte Ladespannung ein und bestätigen Sie durch ein kurzes Drücken des Drehschalters.
• Wählen Sie den Menüpunkt „START“, um den Ladevorgang zu beginnen.
• Wählen Sie den Menüpunkt „ZURÜCK“, um in das Hauptmenü zurück zu schalten.
• Sie können einen Ladevorgang abbrechen. Drücken Sie dazu kurz den Drehschalter 1 oder 2 des zugehörigen Kanals, wählen den Menüpunkt „STOP“ und drücken kurz auf den Drehschalter, um den Abbruch zu bestätigen.

Drücken Sie am Ende des Aufladens immer den Drehschalter, um das Aufladen sicher zu beenden und in die Hauptanzeige zurückzuschalten.

Der Betriebszustand des Ladegeräts wird auch durch die Farbe der Hintergrundbeleuchtung angezeigt.

• Blau: Laden und lagern
• Orange: Entladen
• Grün: Voll geladen
• Grau Stand-by
• Rot Komplett entladen

Betriebsart „Laden“

Wenn Sie die Betriebsart „Laden“ eingestellt haben, lädt das Ladegerät Akkus, wenn Sie keine andere Leistungsverteilung eingestellt haben mit bis zu 80 W Leistung pro Kanal.

Betriebsart „Entladen“ ohne Entladegerät

Wenn Sie die Betriebsart „Entladen“ eingestellt haben, entlädt das Ladegerät Akkus mit bis zu 8 W Entladeleistung.

Betriebsart „Lagern“

Das Ladegerät bestimmt die für eine Lagerung am besten geeignete Spannung des Akkupacks, wenn Sie die Betriebsart „Lagern“ eingestellt haben. Ist diese Spannung unterschritten, beginnt das Ladegeräte automatisch mit dem Aufladen. Liegt die Spannung höher, wird der Entladevorgang eingeleitet bis die ideale Lagerspannung erreicht ist.

Betriebsart „Entlader“ mit Entladegerät

Um die Betriebsart „Entlader“ zu verwenden, schließen Sie ein Entladegerät am Entladeanschluss EXT.DISC (6) an und stellen Sie die Betriebsart „Entlader“ ein.

• Verwenden Sie ein externes Entladegerät, wie z.B. den UP-D200 Smart Discharger 200 W, mit dem Anschluss EXTDISC. Sie können jetzt mit verbesserter Geschwindigkeit entladen und dabei Entladeleistung von bis zu 200 W erreichen.
• Dies Produkt entlädt im Balancer-Modus, um die Überentladung einzelner Zellen des Akkupacks zu vermeiden.

→ Sie müssen unbedingt ein Entladegerät anschließen, wenn Sie die Betriebsart „Entlader“ verwenden.

Balancer-Modus - Internen Zellwiderstand messen

Im Balancer-Modus überwacht das Ladegerät den inneren Zellwiderstand jeder Zelle im Akkupack. Der innere Zellwiderstand kann dazu verwendet werden, die Funktionsfähigkeit und den Erhaltungszustand eines Akkupacks zu bestimmen. Je gleicher die Zellwiderstände der einzelnen Zellen sind, desto funktionsfähiger/gesünder ist der Akkupack. Der resultierende Ladeprozess ist dynamisch, wobei der Lade-/Entladestrom bzw. die Zellwiderstände den sich ändernden Gegebenheit anpassen/schwanken.

Der Ladenvorgang beim Laden eines Lithium-Akkus ist dynamisch, daher werden Sie während des Ladevorgangs Schwankungen sowohl des Ladestroms als auch des internen Zellwiderstands bemerken. Aufgrund der Messmethodik ist es kaum möglich, Messgenauigkeiten zu erreichen, wie sie die Widerstandsmessgeräte normalerweise haben. Daher ist der Innenwiderstandswert nur als Referenzwerte für einen Vergleich, z. B. der Beurteilung der Leistung eines Akkus oder des Leistungs-

vergleichs zwischen verschiedenen Akkus. Der Ladestrom beeinflusst die Genauigkeit der Innenwiderstandsmessung ebenfalls. Ein Akku großer Kapazität und niedrigem Innenwiderstand benötigt einen großen Ladestrom, um den Innenwiderstand genau messen zu können.

Überentladene Lithium-Akkus wiederbeleben

Das Ladegerät erkennt Zellenspannungen, wenn diese zu gering sind, um mit normalem Aufladen zu beginnen. Es beginnt die Wiederbelebung des Akkupacks durch Aufladen mit einem sehr kleinen Ladestrom von 0,5 A. Sobald eine Spannung erreicht ist, die Schnellladen erlaubt, wird normal mit höherem Ladestrom weitergeladen.

g) Induktives Aufladen (kabellos)

Legen Sie Ihr Mobilgerät mit der Rückseite auf das Ladepad (7). Positionieren Sie es mittig auf den Anti-Rutsch Streifen (4), um es aufzuladen. Das Aufladen beginnt, wenn das Ladegerät mit der Stromversorgung verbunden ist.

Sie können Smartphones wie iPhone X, iPhone XS, iPhone 11, iPhone 11 Pro, Samsung Galaxy S10, Galaxy Note10+, Huawei Mate 30, Huawei Mate 30 Pro, Xiaomi 9, Xiaomi 9 Pro und weitere Geräte, die die Induktionsladung unterstützen, aufladen.

Sie können diese Ladefunktion verwenden, während Sie gleichzeitig eine andere Funktion des Ladegeräts benutzen.

Fehler und Fehlermeldungen

Fehlermeldung Mögliche Ursache Vorschlag zur Behebung
VERBINDUNG UNTER-BROCHEN	Verbindung von Akku und Ladegerät unterbrochen.	Stellen Sie sicher, dass Kontakte frei von Schmutz und Fett sind bzw. nicht oxidiert sind.Schließen Sie die Akkus richtig an.Prüfen Sie die Anschlüsse.
FEHLER BALANCER-KONTAKT	Balancer-Kabel sind nicht korrekt angeschlossen.	Prüfen Sie die Balancer-An-schlüsse.Stecken Sie die Balancer-Kabel rechtsbündig ein.
VERBINDUNGSFEH-LER - ANSCHLUSS PRÜFEN	Die Akkuspannung ist höher als die Standardspannung des Akkus.	Entfernen Sie den betreffenden Akku vom Ladegerät.
ZELLENSPANNUNG ZU HOCH	Die Spannung der Akkuzel-le ist höher als die übliche Höchstspannung.	Entfernen Sie den betreffenden Akku vom Ladegerät.
VERPOLT Ein Akku ist mit umgekehr-ter Polarität angeschlossen worden.		Schließen Sie den Akku pol-ungsrichtig an.
MAX. KAPAZITÄT ÜBERSCHRITTEN	Die einstellbare Ladeka-pazität ist überschritten (0 - 50000 mAh).	Entfernen Sie den angeschlos-senen Akku vom Ladegerät.
SPANNUNG ZU NIEDRIG	Die DC-Eingangsspannung ist niedriger als 9,0 V oder niedriger als die eingestellte Spannung.	Schließen Sie eine passende Gleichspannung an.
SPANNUNG ZU HOCH Die DC-Eingangsspannung höher als 32,0 V.		Schließen Sie eine passende Gleichspannung an.
MAX. LADEZEIT ÜBER-SCHRITTEN	Die eingestellte Ladezeit ist überschritten.	Wählen Sie eine Ladezeit zwischen 0 und 720 Minuten.(Voreinstellung: 180 Minuten)
TEMPERATUR LADE-GERÄT ZU HOCH	Die Temperatur des Ladoge-räts ist höher als 95 °C.	Nehmen Sie das Ladegerät außer Betrieb und lassen es abkühlen.

AKKUTEMPERATUR ZU HOCH	Die Akkutemperatur ist höher als die eingestellte Temperatur (Einstellbereich 20 bis 80 °C, Voreinstellung 50 °C).	Nehmen Sie das Ladegerät außer Betrieb und lassen die aufgeladenen Akkus abkühlen.
AKKU IST GELADEN Ein	bereits geladener Akku wurde angeschlossen.	Entfernen Sie den Akku vom Ladegerät.
KEINE LADUNG NÖTIG	Ein Akku ist zur Lagerungs-einstellung angeschlossen worden, hat aber bereits die ordnungsgemäße La-gerspannung z.B. ein LiPo-Akku mit 3,8 V.	Entfernen Sie den Akku vom Ladegerät.
LEISTUNGSVER-TEILUNG MUSS ANGE-PASST WERDEN	Die eingestellte Leistungs-verteilung zwischen den La-dekanälen ist falsch. Es ist ein Leistungsanteil von 100 % auf Kanal 1 eingestellt, aber ein Akku zum Laden an Kanal 2 angeschlossen.	Entfernen Sie den Akku vom Kanal 2 und schließen ihn an Kanal 1 an, oder stellen Sie die Leistungsverteilung ein.

Pflege und Reinigung

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalcohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung. Ziehen Sie den Netzstecker aus der Netzsteckdose oder entfernen die Gleichstromversorgung.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
• Drücken Sie beim Reinigen nicht zu stark auf die Oberfläche von Gehäuse und LC-Display, um Kratzspuren zu vermeiden.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Eingangsspannung/-strom.... 100 - 240 V/AC, 50/60Hz, 3,5 A oder 9 - 32 V/DC

Ausgangsspannung....0,1 - 30 V

Ladeleistung .... 160 W/AC (Kanal 1 + Kanal 2, unterstützt Leistungsverteilung) oder 2 x 200 W/DC

Ladestrom....2 x 0,1 - 10 A

Balancer-Strom.....max. 1000 mA/Zelle

Kapazitätsbegrenzung......100 - 50000 mAh, Abschaltung

Ladeabschaltung .... 1 bis 720 Minuten Dauer

Temperaturabschaltung....20 - 80 °C

Ladeleistung max. 10 W (induktiv)

DC-Stromversorgung...... 20 V/DC, 25 A, 500 W oder höher (nicht im Lieferumfang enthalten)

Entladeleistung....6 W, (200 W mit externem Entladegerät)

Geeignet für...... LiPo/LiHV/Lilon/LiFe-Akku 1-6S NiCd/NiMH-Akku 1-16S Blei-Akku 1-12S

Temperatursensorkabel ....... nicht im Lieferumfang enthalten, bestellbar unter Conrad Best.-Nr. 2258298

Betriebsbedingungen.... 0 bis +40 °C, 0 – 90 % relative Luftfeuchte (nicht kondensierend)

Lagerbedingungen....-20 bis +60 °C, 0 – 90 % relative Luftfeuchte (nicht kondensierend)

Abmessungen (L x B x H)....100 x 99 x 64 mm

Gewicht....448 g

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
