Produkttyp	Stereo-Verstärker mit Bluetooth
Modell	Stereo Box S3 BT
Marke	Pro-Ject Audio Systems
Abmessungen (B×H×T)	103 × 37 × 115 mm (126 mm mit Buchsen)
Gewicht	450 g (ohne Netzteil)
Netzteil	Extern, 20 V / 3 A DC, 100–240 V, 50/60 Hz
Leistungsaufnahme	max. 3 A DC, <0,5 W Standby
Ausgangsleistung	2 × 21 W (8 Ω) / 2 × 40 W (4 Ω) bei 1 % THD
Frequenzgang	20 Hz – 20 kHz < -0,3 dB / -1,5 dB (4 Ω)
Kanaltrennung	>67 dB bei 10 kHz
Signal-Rauschabstand (SNR)	96 dB (Lautsprecher), 91 dB (variabler Ausgang, A-bewertet)
Klirrfaktor (THD)	<0,12 % bei 5 W / 4 Ω
Eingänge	2× RCA (Hochpegel)
Ausgänge	1× 3,5 mm Klinke (variabel), Lautsprecherklemmen für 4 mm Bananenstecker
Bluetooth	Version 5.0, bis zu 3 gekoppelte Geräte
Eingangsimpedanz	25 kΩ
Lautsprecherimpedanz	≥4 Ω pro Kanal
Fernbedienung	Batterie CR2032 oder CR2025, 3 V
Sicherheitshinweise	Nur mit beiliegendem Netzteil verwenden; Gerät vor Feuchtigkeit und Tropfwasser schützen; Netzstecker jederzeit zugänglich halten
Reinigung	Nur mit trockenem Tuch reinigen; keine Flüssigkeiten verwenden
Entsorgung	Elektrogeräte und Batterien getrennt entsorgen (kommunale Sammelstellen)
Garantie	Herstellergarantie erlischt bei Eigenmodifikationen; Originalverpackung für Transport erforderlich

Häufig gestellte Fragen - Stereo Box S3 BT PRO-JECT

Wie schalte ich die Stereo Box S3 BT ein und in den Standby?

Wie wähle ich den Eingang aus?

Wie verbinde ich mein Smartphone per Bluetooth?

Kann ich mehrere Bluetooth-Geräte koppeln?

Welche Lautsprecher kann ich anschließen?

Die LED für Bluetooth leuchtet nicht, obwohl Eingang 3 gewählt ist.

Wie stelle ich die Lautstärke ein?

Die Fernbedienung funktioniert nicht. Was tun?

Kann ich den Vorverstärkerausgang nutzen?

Was muss ich bei der Reinigung beachten?

BEDIENUNGSANLEITUNG Stereo Box S3 BT PRO-JECT

Wir bedanken uns für den Kauf dieses Verstärkers von Pro-Ject Audio Systems.

Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.

Besonders wichtiger Hinweis

Sicherheitshinweise

Verbinden Sie das Netzteil des Gerätes nur dann mit einer Netzsteckdose, wenn Sie sichergestellt haben, dass die Netzspannung der Steckdose, an die angeschlossen werden soll, der auf de Steckernetzteil angegebenen Spannung entspricht. Um in einer Gefahrensituation die Verbindung zur Stromnetz unterbrechen zu können, muss das Steckernetzteil aus der Netzsteckdose gezogen werden. Stellen Sie deswegen jederzeit einen ungehinderten Zugang zur Netzsteckdose sicher.

Greifen Sie das Steckernetzteil immer am Gehäuse. Ziehen Sie nicht am Kabel selbst. Fassen Sie Net oder Gerät niemals mit feuchten oder nassen Händen an.

Achten Sie darauf, dass keine Flüssigkeit ins Netzteil oder Gerät gelangt, bzw. darauf getrop gespritzt wird. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.

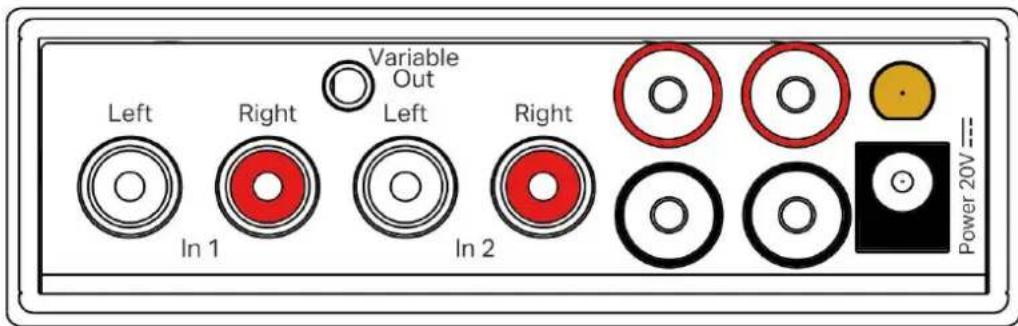

Anschlüsse

Nehmen Sie Anschlüsse und das Trennen von Anschlüssen nur bei vom Netz getrenntem Gerät vor.

Achten Sie auf korrekte Zuordnung der Kanäle. Rote Buchsen führen das Signal des rechten Kanals, weiße Buchsen führen das Signal des linken Kanals.

Schließen Sie pro Kanal nur einen Lautsprecher mit einer Impedanz nicht unter 4 Ohm an.

Achten Sie auf korrekte Polung der Kabel an Verstärker und Lautsprecher. Die roten Polklemmen führe das Signal (+), die schwarzen Polklemmen führen die Signalmasse (-).

Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.

Hochpegeleingänge

An den Hochpegeleingängen IN1 und IN2 werden Geräte wie z.B. CD-Spieler, Rundfunkempfänger, TV-Gerät oder Videorekorder angeschlossen.

Lautsprecheranschlüsse

Die Polklemmen der Anschlüsse nehmen 4mm ∅ Bananenstecker, Kabelschuhe oder in den Querbohrungen unter den Muttern blanke Kabelenden auf.

Vorverstärkerausgang

Am Vorverstärkerausgang Variable Out werden Endverstärker oder Aktiv-Lautsprecher angeschlossen.

Netzanschluss

Das Gerät wird mit dem beiliegenden Netzteil an das Stromnetz angeschlossen. Stecken Sie zuerst das mitgelieferte Netzkabel in die entsprechende Buchse am Netzteil. Verbinden Sie dann den Stecker des Versorgungskabels am Netzteil mit der Buchse Power 20V an der Rückseite des Geräts. Stellen Sie dann die Verbindung zum Stromnetz her.

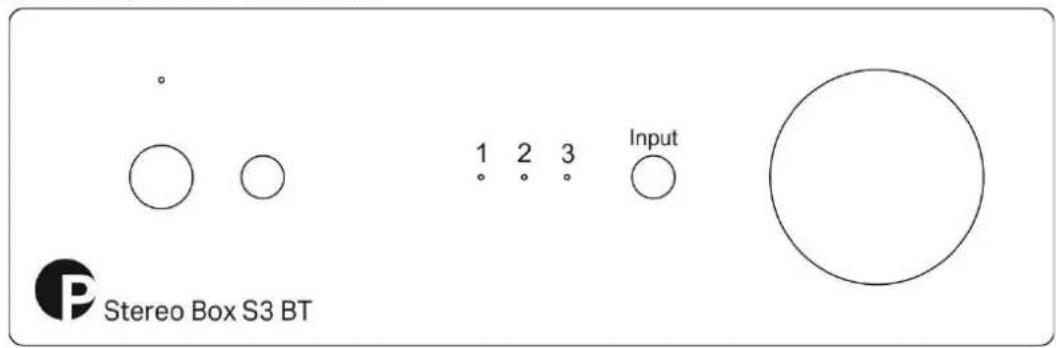

Bedienelemente am Gerät

Einschalten und Schalten in Stand-By

Die Taste links auf der Gerätefront schaltet das Gerät ein und schaltet es in Stand-By zurück (lange Drücken um in Stand-By zu schalten). Die blaue Leuchtanzeige über der Stand-By-Taste zeigt an, dass das Gerät eingeschaltet ist. Diese Leuchtanzeige schaltet sich durch die integrierte Energiesparfunktion ab, wenn der Eingang "3" (BT) ausgewählt wird, aber keine aktive BT-Verbindung besteht. Wenn die LED leuchtet, besteht eine aktive Verbindung mit einem BT-Gerät.

Eingangswahl

Nach dem Einschalten wählt kurzes Drücken der Taste rechts am Gerät alternierend die Eingänge 1, 2 oder 3 an. Der angewählte Eingang wird durch eine LED angezeigt.

Einstellen der Lautstärke

Durch Drehen des Knopfes auf der Gerätefront wird die gewünschte Lautstärke eingestellt.

BT Verbindung herstellen

Verbinden Sie die mitgelieferte Antenne mit dem auf der Rückseite links oben vorhandenen Anschluss.

Bitte nur die mitgelieferte Antenne benutzen.

BT ist nur aktiv, wenn Eingang 3 ausgewählt ist. Wenn Sie Ihr Gerät zum ersten Mal verbinden möchten, aktivieren Sie den Pairing-Modus, indem Sie die Taste Input (pair) gedrückt halten, bis die LED 3 zu blinken beginnt. Die Stereo Box S3 BT ist jetzt für 60 Sekunden sichtbar und bereit zum Koppeln.

Verbinden (Pairing) per BT mit Android Geräten:

Öffnen Sie die Einstellungen des Android-Geräts und schalten Sie BT ein. Starten Sie die Suchfunktion (Scan). Gefundene Geräte werden angezeigt. Wählen Sie "Stereo Box S3 BT" und bestätigen die Verbindung. Ist die Verbindung erfolgreich leuchtet die LED des Eingang 3 dauerhaft.

Verbinden (Pairing) per BT mit Apple Geräten:

Offnen Sie die Einstellungen des Apple-Geräts und schalten Sie BT ein. Gefundene Geräte werden angezeigt. Wählen Sie "Stereo Box S3 BT" aus. Ist die Verbindung erfolgreich leuchtet die LED des Eingang 3 dauerhaft.

Verbinden (Pairing) per BT mit Windows Smartphones:

Öffnen Sie die Einstellungen des Windows-Geräts und schalten Sie BT ein. Die Suchfunktion (Scan) startet automatisch & gefundene Geräte werden angezeigt. Wählen Sie "Stereo Box S3 BT" und bestätigen die Richtigkeit des im Display des Windows-Geräts angezeigten Code. Ist die Verbindung erfolgreich leuchtet die LED des Eingang 3 dauerhaft.

Stereo Box S3 BT speichert bis zu 3 BT Geräte. Wird ein weiteres Gerät hinzugefügt, ersetzt es das jeweils älteste. Um den Speicher vollständig zu löschen, schalten Sie das Gerät aus > Drücken und halten Sie die Tasten Power und Input für 5 Sekunden gedrückt > Lassen Sie den Taster Power los - Gespeicherte Geräte sind nun gelöscht.

Fernbedienung

ON/OFF schaltet das Gerät ein/aus

VOL- verringert die Lautstärke

VOL+ erhöht die Lautstärke

CH- wählt den Eingang darunter

CH+ wählt den Eingang darüber

Batteriewechsel bei der Fernbedienung

Gehen Sie dazu bitte wie folgt vor:

• Entriegeln sie das Batteriefach und ziehen Sie es heraus
• Legen Sie eine volle Batterie ein.
  Achten Sie dabei auf die richtige Polung!
  • Schieben Sie das Batteriefach wieder ein

Batterietyp: 1 x CR2032 mit 3 Volt Spannung

Verbrauchte Batterien gehören nicht in den Hausmüll. Bitte entsorgen Sie Ihre alten Batterien bei einer Batteriesammelstelle, die Sie in vielen Supermärkten und häufig auch in der Nähe von Glas- u Altpapier-Containern angebracht finden.

Technische Daten Pro-Ject Stereo Box S3 BT

Verstärkerleistung: 2x 21W/40W bei 8 Ohm/4 Ohm (1%THD)

Frequenzbereich (20Hz - 20kHz): < (-0,3dB; -1.5dB) bei 4 Ohm

Kanaltrennung: > 67dB bei 10kHz

SNR Lautsprecher Ausgang: 96dB (100 dB - 'A' gewichtet) bei 4 Ohm

SNR variabler Ausgang: 91dB (93 dB - 'A' gewichtet)

Klirrfaktor: < 0,12% bei 5W / 4 Ohm

Line Eingangsverstärkung: 32,5 dB

Hochpegeleingänge: 2 Paar RCA

Eingangsimpedanz: 25 kOhm

Variabler Hochpegelausgang: 1x 3,5mm Klinke

BT version: 5.0

Lautsprecheranschluss: 4mm Bananenstecker, Kabelschuhe oder blanke Kabelenden

Externes Netzteil: 20V/3A DC, 100 – 240 V, 50/60Hz

Leistungaufnahme: max. 3A DC, <0.5W im Standby

Ersatzbatterie für Fernbedienung: 1 x CR2032 / 3V oder 1 x CR2025 / 3V

Abmessungen BxHxT (T mit Buchsen): 103 x 37 x 115 (126) mm

Gewicht: 450 g ohne Netzteil

Im Servicefall

Haben Sie einen Fehler trotz Beachtung obiger Hinweise nicht beheben oder bestimmen können, fragen Sie zunächst Ihren Fachhändler um Rat. Erst wenn der Fehler dort bestätigt wird und nicht behoben werden kann, senden Sie das Gerät bitte an die für Ihr Land zuständige Vertretung:

Audio Trade GmbH

Schenkendorfstraße 29

D-45472 Mülheim an der Ruhr

Tel.: [phone]

E-Mail: [e-mail]

Internet: www.audiotra.de

Audio Tuning GmbH

Margaretenstraße 98

A-1050 Wien

Tel.: [phone]

E-Mail: [e-mail]

Internet: www.project-audio.com

Marlex Audiophile Produkte

Stampfenbachstraße 40

CH-8006 Zürich

Tel.: [phone]

E-Mail: [e-mail]

Internet: www.marlex.ch

Wir empfehlen Ihnen den Originalkarton aufzubewahren, um jederzeit einen sicheren Transport Ihres Gerätes zu gewährleisten. Nur bei Geräten, die uns im Originalkarton zugehen, werden Garantieleistungen erbracht.

Garantie

Der Hersteller überimmt keine Haftung für Schäden, welche durch Nichtbeachtung der Gebrauchshinweise in dieser Anleitung und/oder unsachgemäßen Transport ohne Originalverpackung, hervorgehen. Jegliche Modifikationen aller Teile durch unautorisierte Personen führen zu einem Erlöschen der Herstellerhaftung/Herstellergarantie.

Copyright, Warenzeichen

Pro-Ject Audio Systems 2022, alle Rechte vorbehalten. Die veröffentlichten Informationen entsprechen dem Stand der Entwicklung zum Zeitpunkt der Drucklegung. Technische Änderungen bleiben vorbehalten und fließen ohne weitere Nachricht in die Produktion ein. Pro-Ject Audio Systems ist eine eingetragene Marke von H.

Lichtenegger.

Soll dieses Gerät nicht mehr genutzt und entsorgt werden, so nutzen Sie in Deutschland und Österreich die hierfür eingerichteten kommunalen Abgabestellen. In Deutschland können Sie auch den individuellen Entsorgungsservice des Vertriebs (Audio-Trade Hi-Fi

Vertriebsgesellschaft mbH) nutzen. In der Schweiz kann das Gerät bei einem beliebigen Elektro-/TV-Einzelhändler zur Entsorgung abgegeben werden.

EU-Konformitätserklärung

Wir, Canor spol. s r.o.

Družstevná 13925/39

08006 Prešov

Slovakia

(Hersteller)

und

erklären unter unserer Verantwortung, dass das Produkt, auf das sich diese Erklärung bezieht, den

Bestimmungen der EU-Richtlinien entspricht

2014/35/EU mit Änderungen

2014/30/EU mit Änderungen

2014/53/EU mit Änderungen

Folgende harmonisierte Normen wurden angewandt:

Gesundheit: EN62479:2010

Sicherheit: EN60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, EN62368-1:2014/A11:2017,

EN61558-1:2005/A1:2009, EN61558-2-16:2009/A1:2013

EMC: EN301489-1 V2.2.0, EN301489-3 V2.1.1, EN301489-7 V1.3.1, EN301489-17 V2.2.0,

EN55032:2015, EN55035:2017, EN61000-3-2:2014, EN61000-3-3:2013

Breitband-Übertragungssysteme: EN300328 V2.1.1 (2016-11)
