Produkttyp	D/A-Wandler (DAC) für TV
Marke	Pro-Ject
Modell	DAC Box TV
Kategorie	Hi-Fi
Abmessungen (B x H x T)	103 x 36 x 107 mm
Gewicht	ca. 0,5 kg
Stromversorgung	5 V DC (externes Netzteil)
Eingänge	1x optisch (Toslink), 1x koaxial (Cinch)
Ausgänge	1x Stereo-Cinch
Unterstützte Abtastraten	bis zu 24 Bit / 192 kHz
D/A-Wandler-Chip	Burr-Brown (TI) PCM1796
Klirrfaktor (THD)	< 0,001 %
Signal-Rausch-Abstand	> 110 dB
Gehäusematerial	Aluminium (schwarz)
Lieferumfang	Netzteil, Bedienungsanleitung
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen; keine Flüssigkeiten verwenden.
Sicherheitshinweise	Nur in trockenen Räumen verwenden; Netzteil vor Feuchtigkeit schützen.
Ersatzteile / Reparatur	Netzteil und optische Module über Fachhändler beziehbar; Gerät nicht selbst öffnen.

Häufig gestellte Fragen - DAC Box TV PRO-JECT

Wie schließe ich den DAC Box TV an meinen Fernseher an?

Warum kommt kein Ton aus dem DAC Box TV?

Kann ich den DAC Box TV auch mit einer Spielekonsole verwenden?

Welche Abtastraten unterstützt der DAC Box TV?

Benötigt der DAC Box TV Treiber?

Kann ich den DAC Box TV an einen Computer anschließen?

Wie reinige ich den DAC Box TV?

Was bedeutet die LED auf der Vorderseite?

Kann ich mehrere Quellen gleichzeitig anschließen?

Ist der DAC Box TV mit Dolby Digital kompatibel?

BEDIENUNGSANLEITUNG DAC Box TV PRO-JECT

Wir bedanken uns für den Kauf der DAC Box TV von Pro-Ject Audio Systems.

Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.

Besonders wichtiger Hinweis

Sicherheitshinweise

Verbinden Sie das Netzteil des Gerätes nur dann mit einer Netzsteckdose, wenn Sie sichergestellt haben, dass die Netzspannung der Steckdose, an die angeschlossen werden soll, der auf dem Steckernetzteil angegebenen Spannung entspricht. Um in einer Gefahrensituation die Verbindung zum Stromnetz unterbrechen zu können, muss das Steckernetzteil aus der Netzsteckdose gezogen werden. Stellen Sie deswegen jederzeit einen ungehinderten Zugang zur Netzsteckdose sicher.

Greifen Sie das Steckernetzteil immer am Gehäuse. Ziehen Sie nicht am Kabel selbst. Fassen Sie Netzteil oder Gerät niemals mit feuchten oder nassen Händen an.

Achten Sie darauf, dass keine Flüssigkeit ins Netzteil oder Gerät gelangt, bzw. darauf getropft oder gespritzt wird. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B. Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.

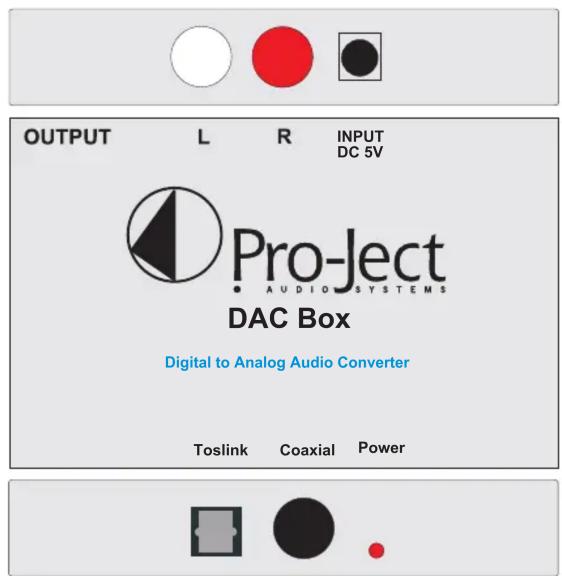

Anschlüsse

Nehmen Sie alle An- und Abschlüsse ausschließlich bei vom Netz getrennten Gerät vor.

Achten Sie auf korrekte Zuordnung der Kanäle. Rote Buchsen führen das Signal des rechten Kanals, weiße Buchsen führen das Signal des linken Kanals.

Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.

Anschluss an den Verstärker

Verbinden Sie den Ausgang Output mit einem der Hochpegeleingänge (z.B. AUX) des Verstärkers.

Digitalleingänge

Am koaxialen und am optischen Digitaleingang werden Geräte mit Digitalausgang, wie z.B. TV-Satelliten- oder TV-Kabel-Receiver und Spielekonsolen angeschlossen. Die beiden Eingänge können nicht gleichzeitig genutzt werden. Sind beide Digitaleingänge mit Geräten verbunden, hat der optische Digitaleingang Vorrang.

Netzanschluss

Das Gerät wird mit dem beiliegenden Steckernetzteil an das Stromnetz angeschlossen. Verbinden Sie zuerst den Stecker des Versorgungskabels mit der Buchse INPUT DC 5V an der Rückseite des Geräts. Stellen Sie dann die Verbindung zum Stromnetz her.

Technische Daten Pro-Ject DAC Box TV

Hochpegelausgang: 1 Paar RCA/Cinch-Buchsen

Ausgangsspannung: 0,7Veff

Digitaleingänge: 1 x koaxial (S/PDIF),

1 x optisch (TOSlink

®)

D/A-Wandler: Cirrus Logic CS4344. 24Bit/192kHz

Unterstütztes Audio-Datenformat:

PCM

(LPCM).

Mehrkanalformate wie Dolby

® AC-3 oder DTS™ werden nicht unterstützt

Sampling-Frequenzen

Optischer und koaxialer Digitaleingang: 44,1kHz, 48kHz und 96kHz

Netzanschluss: Steckernetzteil, 5V/1.000mA DC; 220 - 240V, 50Hz

Stromaufnahme: 200mA DC, <1W in Stand-By

Maße B x H x T (T mit Buchsen): 107 x 30 x 64 (75)mm

Gewicht: 290g ohne Netzteil

Im Servicefall

Fragen Sie zunächst Ihren Fachhändler um Rat. Erst wenn der Fehler dort bestätigt wird und nicht behoben werden kann, senden Sie das Gerät bitte an die für Ihr Land zuständige Vertretung:

Audio Trade GmbH

Schenkendorfstraße 29

D-45472 Mülheim an der Ruhr

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.audiotra.de

Audio Tuning GmbH

Margaretenstraße 98

A-1050 Wien

Tel.: [phone]

E-Mail: [e-mail]

Internet: www.project-audio.com

Marlex Audiophile Produkte

Stampferbacherstraße 40

CH-8006 Zürich

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.marlex.ch

Wir empfehlen Ihnen den Originalkarton aufzubewahren, um jederzeit einen sicheren Transport Ihres Gerätes zu gewährleisten. Nur bei Geräten, die uns im Originalkarton zugehen, werden Garantieleistungen erbracht.

Copyright, Warenzeichen

Audio Trade GmbH © 2013, alle Rechte vorbehalten. Die veröffentlichten Informationen entsprechen dem Stand der Entwicklung zum Zeitpunkt der Drucklegung. Technische Änderungen bleiben vorbehalten und fließen ohne weitere Nachricht in die Produktion ein.

TOSlink ^® ist ein eingetragenes Warenzeichen der Toshiba Corporation. Dolby ^® ist ein eingetragenes Warenzeichen der Dolby Laboratories. DTS ^™ ist ein eingetragenes Warenzeichen der DTS, Inc..

Soll dieses Gerät nicht mehr genutzt und entsorgt werden, so nutzen Sie in Deutschland und Österreich die hierfür eingerichteten kommunalen Abgabestellen. In Deutschland können Sie auch den individuellen Entsorgungsservice des Vertriebs nutzen, Hinweise hierzu finden Sie unter www.audiotra.de/entsorgung. In der Schweiz kann das Gerät bei einem beliebigen Elektro-/TV-Einzelhändler zur Entsorgung abgegeben werden.
