Produkttyp	Ersatzbatteriemodul für USV (Wechselrichter)
Marke	APC
Modell	APCRBC152
Kompatibilität (USV)	APC Smart-UPS On-Line SRT3000XLx/SRT3000RMXLx
Kompatibilität (externes Batteriepaket)	APC SRT96BP/SRT96RMBP
Gewicht	15,3 kg (33,7 lb)
Batterietyp	Ersatzbatterie-Kartusche (RBC)
Ladezeit auf 90 % Kapazität	Innerhalb von 3 Stunden Netzbetrieb
Installation	Batteriemodul mit Griff in USV oder externes Batteriepaket schieben; Griff nicht zum Heben verwenden
Sicherheitshinweise	Vor Installation Schmuck (Armbanduhren, Ringe) entfernen; Batterien nicht öffnen, verbrennen oder beschädigen
Rücksetzung des Installationsdatums	Über Konfigurationsmenü > Batterie > Installationsdatum eingeben (erscheint innerhalb von 2 Minuten nach Einbau)
Wartung nach voller Ladung	Selbsttest und Laufzeitkalibrierung durchführen
Entsorgung	Altbatterien recyceln; Verpackungsmaterial recyceln oder wiederverwenden
Hebehinweis	Gerät ist schwer – sichere Hebetechniken anwenden
Lieferumfang	Batteriemodul, Installationsanleitung

Häufig gestellte Fragen - APCRBC152 APC

Wie installiere ich das APCRBC152 Batteriemodul?

Schieben Sie das Batteriemodul mit dem dafür vorgesehenen Griff in die USV oder das externe Batteriepaket. Verwenden Sie den Griff nicht zum Heben oder Tragen des Moduls. Stellen Sie sicher, dass der Schmuck entfernt wurde und die Sicherheitshinweise beachtet werden.

Wie schwer ist das APCRBC152 Batteriemodul?

Das APCRBC152 wiegt 15,3 kg (33,7 lb). Heben Sie das Modul stets mit geeigneten Techniken und unter Berücksichtigung des Gewichts an.

Wie lange dauert das Laden des Batteriemoduls?

Die Batterie lädt innerhalb der ersten drei Stunden Netzbetrieb auf 90 % ihrer Kapazität auf. Während dieser Zeit ist die volle Laufzeit noch nicht verfügbar.

Welche USV-Modelle sind mit dem APCRBC152 kompatibel?

Das APCRBC152 ist kompatibel mit den APC Smart-UPS On-Line Modellen SRT3000XLx und SRT3000RMXLx sowie den externen Batteriepaketen SRT96BP und SRT96RMBP.

Wie setze ich das Installationsdatum zurück?

Nach dem Einbau des Batteriemoduls erscheint innerhalb von zwei Minuten das Installationsdatum im Display. Falls nicht, navigieren Sie im Konfigurationsmenü zu Config Menu > Battery und geben Sie das korrekte Datum ein.

Wie entsorge ich alte Batterien?

Entsorgen Sie alte Batterien nicht im Hausmüll. Nutzen Sie die Recycling-Informationen, die dem Ersatzbatteriemodul beiliegen, und führen Sie die Altbatterien einem fachgerechten Recycling zu.

Kann ich das Batteriemodul im laufenden Betrieb austauschen?

Die Anleitung gibt keinen Hinweis auf einen Hot-Swap-fähigen Austausch. Es wird empfohlen, die USV vor dem Batteriewechsel auszuschalten und die Sicherheitshinweise zu beachten.

Was ist der Unterschied zwischen APCRBC152 und APCRBC141?

Das APCRBC152 wiegt 15,3 kg und ist für SRT3000-Modelle und SRT96BP-Pakete ausgelegt. Das APCRBC141 wiegt 11,7 kg und ist für SRT2200-Modelle und SRT72BP-Pakete geeignet.

Wie führe ich einen Selbsttest durch?

Nachdem die Ersatzbatterie (RBC) vollständig geladen ist, führen Sie über das Bedienfeld der USV einen Selbsttest und einen Laufzeitkalibrierungstest durch.

Wo finde ich die Bedienungsanleitung für das APCRBC152?

Die Installationsanleitung liegt dem Batteriemodul bei. Sie können die PDF-Version auch auf der APC-Website oder über die Produktseite auf notice-facile.com herunterladen.

BEDIENUNGSANLEITUNG APCRBC152 APC

Installation Guide Smart-UPS™ On-Line APCRBC152/APCRBC141

Safety Messages

Read the instructions carefully to become familiar with the equipment before trying to install, operate, service or maintain it. The following special messages may appear throughout this manual or on the equipment to warn of potential hazards or to call attention to information that clarifies or simplifies a procedure.

The addition of this symbol to a Danger or Warning safety label indicates that an electrical hazard exists which will result in personal injury if the instructions are not followed.

This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety messages that follow this symbol to avoid possible injury or death.

CAUTION

CAUTION indicates a potentially hazardous situation which, if not avoided, can result in minor or moderate injury.

CAUTION

CAUTION addresses practices not related to physical injury including certain environmental hazards, potential damage or loss of data.

Safety and General Information

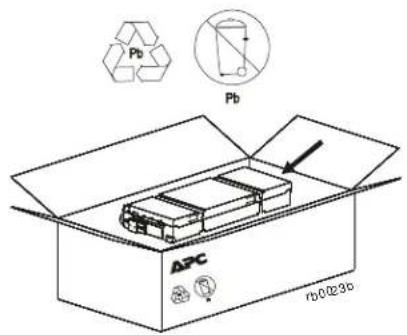

Inspect the package contents upon receipt. Notify the carrier and dealer if there is any damage.

• Adhere to all local and national electrical codes.
  • Always recycle used batteries.

For information on recycling used battery modules, refer to the Battery Disposal Information sheet included with the replacement battery module.

• Recycle the package materials or save them for reuse.

Battery safety

• Before installing or replacing the batteries, remove jewelry such as wristwatches and rings. High short circuit current through conductive materials could cause severe burns.
• Do not dispose of batteries by burning them. The batteries may explode.
• Do not open or mutilate batteries. Released electrolyte is harmful to the skin and eyes, and may be toxic.

Replace Battery Modules

CAUTION

DAMAGE TO EQUIPMENT OR PERSONNEL

• The equipment is heavy. Each APCRBC152 battery module weighs 15.3 kg (33.7 lb) and each APCRBC141 battery module weighs 11.7 kg (25.8 lb).
• Always practice safe lifting techniques adequate for the weight of the equipment.
- Adhere to all local and national electrical codes.
- Use the battery model handle to slide the battery modules in and out of the UPS and external battery pack (XLBP).
- Do not use the handle to lift or carry the battery module.
- When replacing the battery modules, replace with the same type of battery modules.

Failure to follow these instructions can result in equipment damage and minor or moderate injury.

Note: The batteries will charge to 90% capacity in the first three hours of operation on utility power. Do not expect full runtime capability during this initial charge period.

Battery Module UPS XLBP
APCRBC152 SRT3000XLx/SRT3000RMXLx SRT96BP/SRT96RMBP
APCRBC141 SRT2200XLx/SRT2200RMXLx SRT72BP/SRT72RMBP

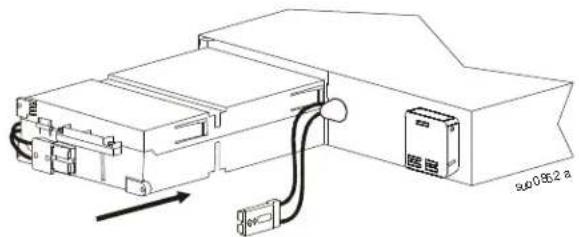

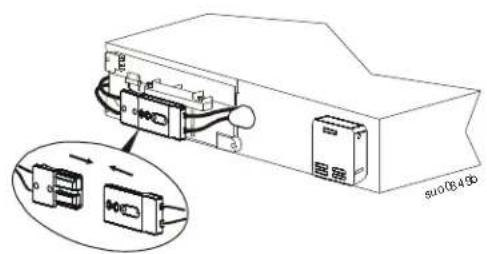

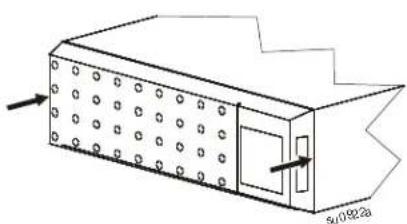

SRT2200XLx/SRT2200RMXLx/SRT3000XLx/SRT3000RMXLx UPS models

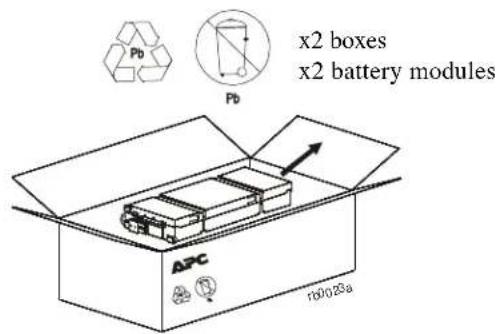

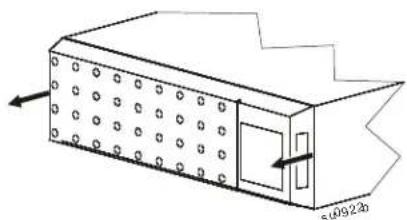

1

Z

Isometric line drawing of a rectangular device with circular holes and a door, showing directional arrows (no text or symbols)

3

4

5

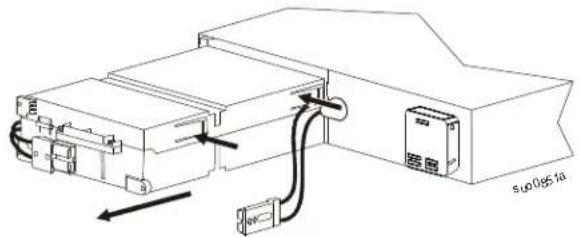

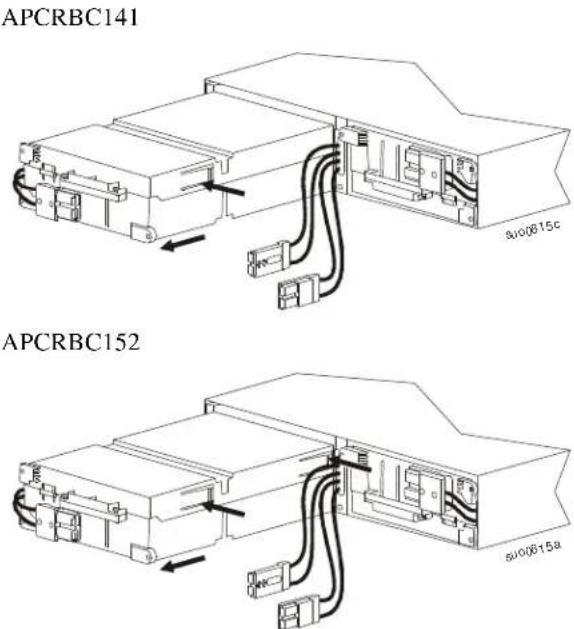

APCRBC141

APCRBC152

7
APCRBC141

APCRBC152

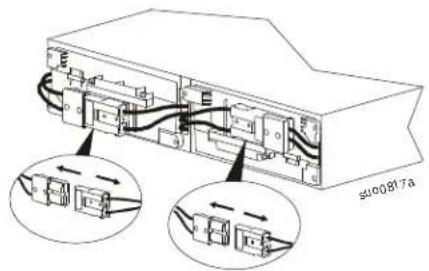

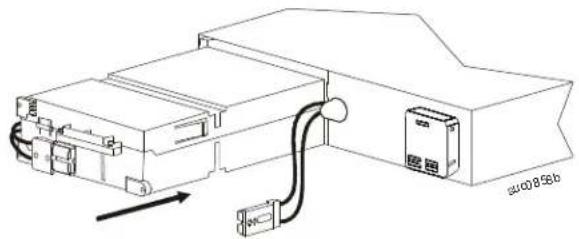

Technical line drawing of an electronic device with cable and connector (no text or symbols)

9

6

8

10

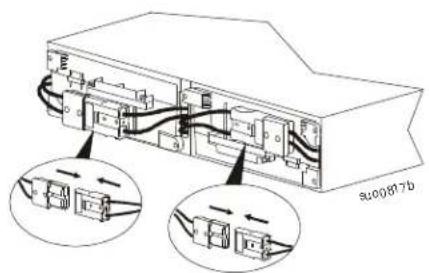

Technical line drawing of a rectangular electronic component with circular holes and a door, showing internal structure and mounting features (no text or symbols)

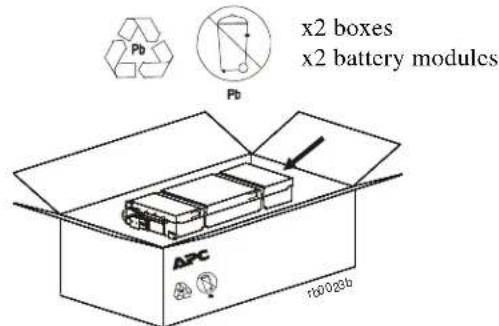

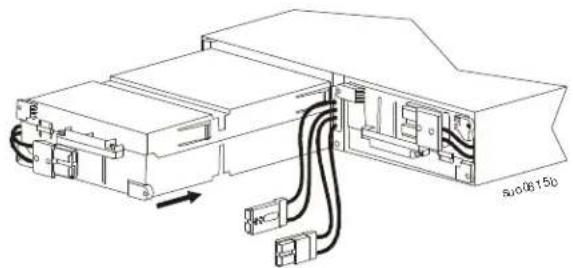

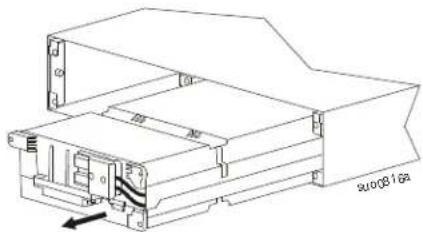

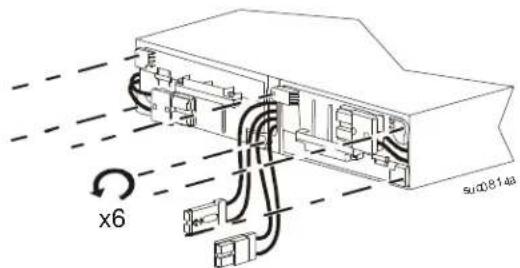

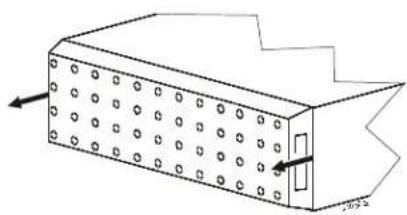

SRT72BP/SRT72RMBP/SRT96BP/SRT96RMBP External battery packs

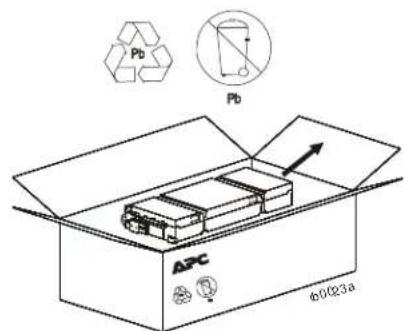

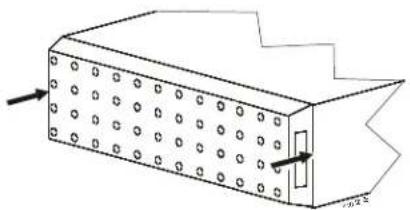

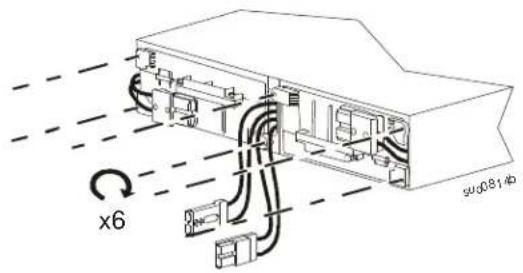

1

Z

Isometric line drawing of a rectangular box with circular holes and an arrow indicating direction (no text or symbols)

3

4

5

6

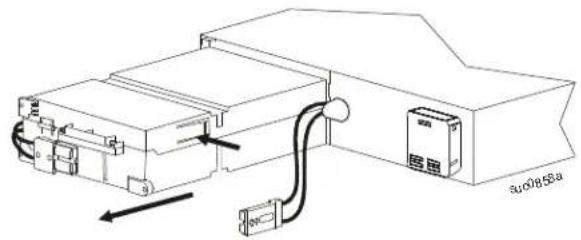

Technical line drawing of a mechanical housing or enclosure component (no text or symbols visible)

7

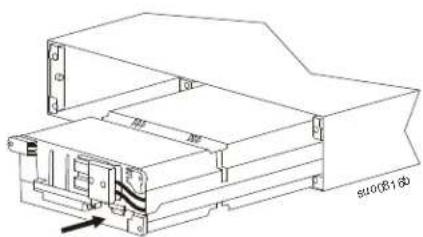

8

Technical line drawing of a mechanical housing or enclosure with internal components and mounting brackets (no text or symbols)

9
APCRBC141

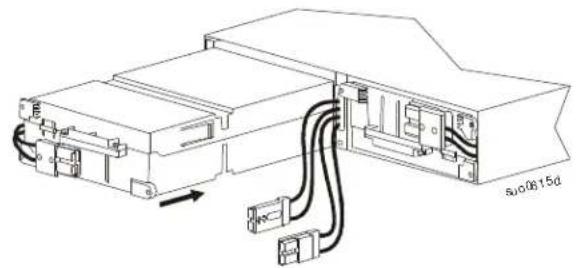

Technical line drawing of an electronic device with internal components and wiring (no text or symbols)

10

APCRBC152

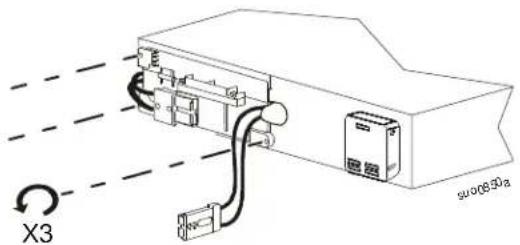

Technical line drawing of an electronic device with cable and connector components (no text or symbols)

11

12

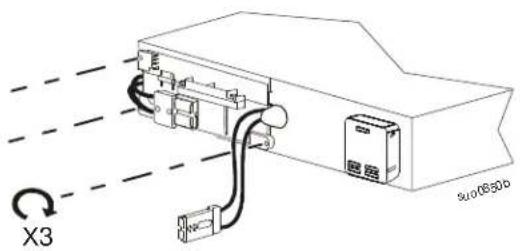

Isometric diagram of a rectangular block with circular holes and an arrow indicating direction (no text or symbols)

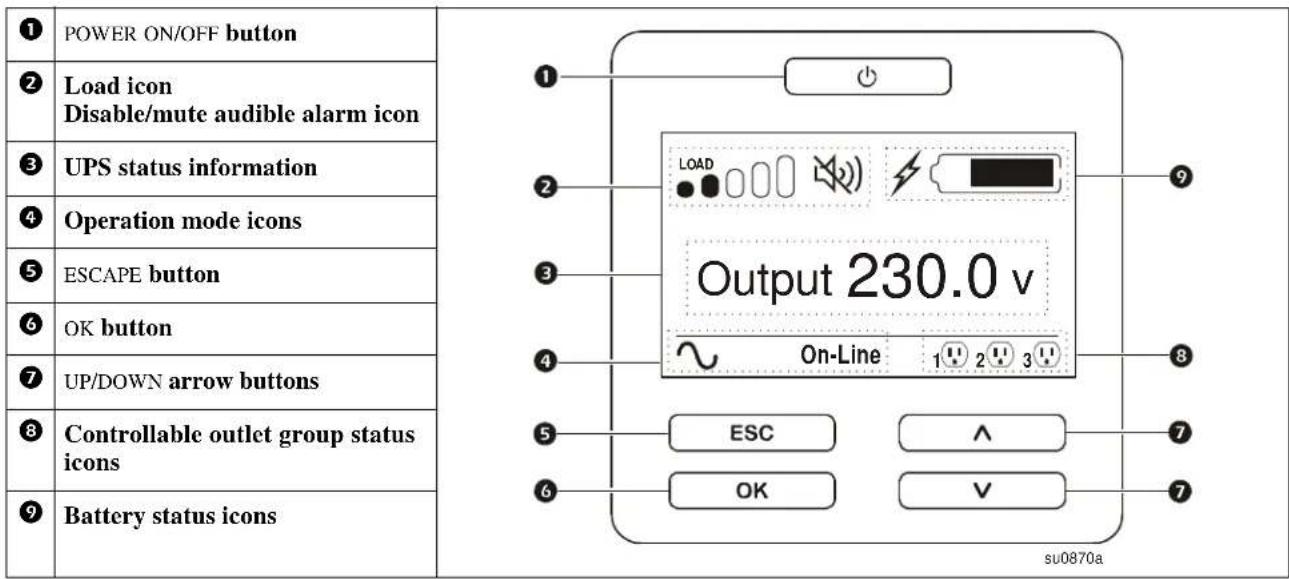

Reset Battery Installation Date

The battery installation date will appear on the display interface within two minutes of battery installation. If the installation date does not appear on the display interface, use the UP/DOWN arrow buttons to navigate to the Config Menu > Battery and enter the correct Installation Date.

When the replacement battery cartridge (RBC), is charged to full capacity, perform a Self Test and a Runtime Calibration Test.
