Produkttyp	V-Pad (elektronisches Drum-Pad)
Modell	PDA100L
Marke	Roland
Kesselgröße	10 Zoll (Durchmesser) x 4 Zoll (Tiefe), Holzkessel
Spieloberfläche	2-lagiges Mesh-Fell
Trigger	2 (Head, Rim)
Anschluss	Output-Buchse (Stereo-Klinke)
Befestigung	Stangenhalterung (Durchmesser 9–13 mm)
Abmessungen (B x T x H)	295 mm x 330 mm x 125 mm
Gewicht	1,9 kg
Mitgeliefertes Zubehör	Bedienungsanleitung, Informationsblatt, Sicherheitshinweise, Verbindungskabel, Stimmschlüssel
Stromversorgung	Keine (passives Pad)
Funktionen	Normale Schläge, Rim Shot (gleichzeitiges Anschlagen von Fell und Spannreifen)
Fellspannung	Einstellbar über sechs Stimmschrauben; gleichmäßig anziehen
Wartung	Fell- und Spannreifenwechsel möglich; regelmäßige Spannung prüfen
Sicherheitshinweise	Vor dem Anschließen Lautstärke minimieren; Sensoren nicht starkem Druck aussetzen; Kabelverbindungen nur bei ausgeschalteten Geräten
Kompatibilität	Drum-Soundmodule mit PAD TYPE „PDA120LS/PDA120L/PDA100L“; andernfalls Parameter anpassen (siehe Roland-Support)
Ersatzteile	Erhältlich über Roland-Vertragspartner oder Service Center

Häufig gestellte Fragen - PDA100L ROLAND

Wie stelle ich die Fellspannung richtig ein?

Ziehen Sie die sechs Stimmschrauben nacheinander leicht an, beginnend mit Position 1. Anschließend gleichmäßig festziehen, sodass das Fell straff sitzt. Ein zu lockeres Fell kann den Sensor beschädigen.

Kann ich das Pad an jedes Drum-Soundmodul anschließen?

Das Pad funktioniert mit den meisten Roland-Soundmodulen. Wählen Sie im Modul den PAD TYPE "PDA120LS/PDA120L/PDA100L" aus. Falls nicht vorhanden, passen Sie die Trigger-Parameter manuell an. Weitere Infos auf der Roland-Website.

Wie tausche ich das Fell aus?

Lösen Sie alle Stimmschrauben gleichmäßig, entfernen Sie Spannreifen und altes Fell. Legen Sie das neue Fell auf, setzen Sie den Spannreifen auf und ziehen Sie die Schrauben nacheinander fest. Achten Sie darauf, den Sensor nicht zu berühren.

Was ist ein Rim Shot?

Ein Rim Shot wird erzeugt, indem Sie gleichzeitig mit der Stockspitze auf das Fell und mit dem Schaft auf den Spannreifen schlagen. Der Sound unterscheidet sich vom normalen Headsound.

Welches Kabel wird zum Anschluss benötigt?

Verwenden Sie das mitgelieferte Stereo-Verbindungskabel oder ein dem Soundmodul beiliegendes Kabel. Schließen Sie den Winkelstecker an die Output-Buchse des Pads an. Ein Monokabel verhindert Rim Shots.

Die Spielbarkeit ändert sich je nach Temperatur/Luftfeuchtigkeit – was tun?

Die Sensor-Empfindlichkeit kann wetterabhängig variieren. Dies ist materialbedingt und normal. Achten Sie auf eine konstante Umgebung und justieren Sie ggf. die Trigger-Parameter am Soundmodul.

Wo finde ich Ersatzteile für das PDA100L?

Ersatzteile wie Fell oder Spannreifen erhalten Sie bei Ihrem Roland-Vertragspartner oder einem Roland Service Center.

Muss das Pad stromversorgt werden?

Nein, das PDA100L ist ein passives Pad und benötigt keine eigene Stromversorgung. Es wird über das Verbindungskabel mit dem Soundmodul verbunden.

Wie schwer ist das PDA100L?

Das Pad wiegt 1,9 kg.

Kann ich das Pad auch auf einem herkömmlichen Snare-Ständer montieren?

Ja, das Pad verfügt über eine Halterung für Stangen mit 9–13 mm Durchmesser. Ein passender Ständer ist erforderlich. Die Montage erfolgt mit der Flügelschraube.

BEDIENUNGSANLEITUNG PDA100L ROLAND

Lesen Sie zuerst die Abschnitte „SICHERHEITSHINWEISE“ und „WICHTIGE HINWEISE“. Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des Geräts vertraut zu machen. Bewahren Sie die Anleitung zu Referenzzwecken auf.

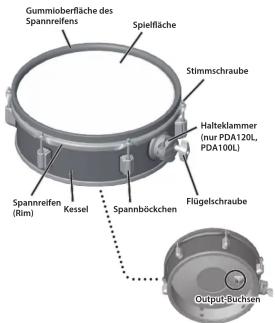

Bezeichnungen der Komponenten

* Die Abbildung zeigt das Modell PDA120L.

WICHTIG

Aufgrund der Beschaffenheit der Materialien des Sensors kann das Spielverhalten und die Empfindlichkeit des Sensors abhängig von der Temperatur und Luftfeuchtigkeit unterschiedlich sein.

Befestigen an einem Ständer
nur PDA120L, PDA100L

zulässiger Durchmesser der Befestigungsstange: 9-13 mm

Anschließen an ein Drum-Soundmodul

Verwenden Sie das beigefügte Stereo-Verbindungskabel oder das dem Drum-Soundmodul beigefügte Kabel, um das Pad mit dem Drum-Soundmodul zu verbinden. Schließen Sie den Winkelstecker des Kabels an die Output-Buchse des Pads an. Wenn Sie ein Monokabel benutzen, sind keine Rim Shots möglich.

* Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die Lautstärke auf Minimum und lassen Sie alle Geräte ausgeschaltet, wenn Sie Kabelverbindungen vornehmen.

Empfohlene Parameter-Einstellungen

Nachfolgend finden Sie die empfohlenen Einstellungen für die Trigger-Parameter, wenn Sie das PDA120LS, PDA120L oder PDA100L an verschiedene Drum-Soundmodule anschließen. Wählen Sie die empfohlene Parameter-Einstellungen, wenn „PDA120LS/PDA120L/PDA100L“ für „PAD TYPE“ oder „TRIG TYPE“ im Drum-Soundmodul anwählbar ist.

Wenn das verwendete Drum-Soundmodul bei „PAD

TYPE" oder „TRIG TYPE" die Einstellung RDA120L5/RDA120L/RDA100L4 nicht h

„PDA120LS/PDA120L/PDA100L“ nicht besitzt, lesen Sie die Support-Information auf der Roland-

lesen Sie die Support-Information auf der Roland-Internetseite.

http://roland.cm/trigger\_prm

Es ist eventuell notwendig, die Werte für die Trigger-Parameter anzupassen, abhängig von der Befestigung oder Position des PDA120LS, PDA120L oder PDA100L.

Weitere Informationen zu diesem Thema finden Sie in der

Anleitung des verwendeten Drum-Soundmoduls.

Einstellen der Fellspannung

Bevor Sie das Pad anschlagen, müssen Sie das Fell

ordnungsgemäß spannen.

Wenn das Fell zu locker ist, funktioniert der Sensor nicht korrekt

oder dieser kann sogar beschädigt werden. Das Fell sollte etwa stärker als bei einer akustischen Trommel gespannt werden.

WICHTIG

Achten Sie darauf, dass:

•das Fell an allen Stellen gleichmäßig gespannt ist

•die Stimmschrauben alle fest angezogen sind.

1. Ziehen Sie die Stimmschrauben nacheinander nur leicht an. Beginnen Sie mit der Position „1“.

WICHTIG

Wenn Sie eine Stimmschraube zu Beginn zu fest anziehen, wird das Fell ungleichmäßig gespannt und die Spieldynamik ist nicht optimal bzw. es können sogar Fehltrigger auftreten.

1. Ziehen Sie die Stimmschrauben nacheinander

gleichmäßig fest an, so dass das Fell fest gespannt ist

HINWEIS

•Die Fellspannung steht nicht in Zusammenhang mit der Tonhöhe des Sounds im Drum-Soundmodul. Um die Tonhöhe eines Sounds zu ändern, müssen Sie die entsprechenden Parameter im Drum-Soundmodul verändern. Weitere Informationen zu diesem Thema finden Sie in der Anleitung des verwendeten Drum-Soundmoduls.

- Überprüfen Sie regelmäßig, ob das Fell noch ausreichend gespannt ist und ziehen Sie die Stimmschrauben ggf. an.

Austauschen des Fells oder Spannreifens

Bei regelmäßigem Spiel treten sowohl beim Fell als auch beim Spannreifen nach einiger Zeit Gebrauchsspuren auf. Wenn das Fell gerissen ist oder zu schlaff ist und es sich nicht mehr korrekt spannen lässt, sollten Sie das alte durch ein neues Fell ersetzen. Wenn der Spannreifen abgenutzt sein sollte, kann auch dieser durch einen neuen Spannreifen ersetzt werden.

Informationen über die dafür benötigten Ersatzteile erhalten Sie bei Ihrem Roland-Vertragspartner bzw. einem Roland Service Center.

Austauschen des Fells

WICHTIG

Das Ausüben von starkem Druck auf die Sensoren kann diese beschädigen bzw. dafür sorgen, dass das Triggering nicht mehr einwandfrei funktioniert.

PDA120LS, PDA120L

* Die Abbildung zeigt das Modell PDA120L.

PDA100L

1. Entfernen Sie alle Stimmschrauben. Lösen Sie die Stimmschrauben nacheinander zunächst leicht, indem Sie diese gegen den Uhrzeigersinn drehen.
2. Entfernen Sie den Spannreifen und das Fell.
   * Achten Sie darauf, den Sensor nicht mit den Händen zu berühren.
3. Legen Sie das neue Fell und den Spannreifen auf den Kessel.
4. Befestigen Sie die sechs Stimmschrauben wieder.
5. Ziehen Sie die Stimmschrauben nacheinander langsam fest.

Die Spieltechniken

Normale Schläge

Schlagen Sie auf die Spielfläche des Pads.

HINWEIS

Weitere Informationen zu diesem Thema finden Sie in der Anleitung des verwendeten Drum-Soundmoduls.

Rim Shot

Schlagen Sie gleichzeitig mit der Stockspitze auf das Fell und mit dem Stockschaft auf den Spannreifen.

Der über den Spannreifen getriggerte Sound ist unterschiedlich zu dem der Spielfläche.

Technische Daten
Roland PDA120LS, PDA120L, PDA100L: V-Pad

	PDA120LS PDA120L PDA [00L]
Kessel	12 (Durchmesser) x 4 (Tiefe) inches Holzkessel		10 (Durchmesser) x 4 (Tiefe) inches Holzkessel
Spielfläche 2-Ply Meih Head Trigger 2 (Head, Rim)
Anschluss Output-Buchsen
zulässiger Durchmesser der Befestigungstange:	-9-13 mm
Abmessungen	345 (W) x 324 (D) x 125 (H) mm	345 (W) x 380 (D) x 125 (H) mm	295 (W) x 330 (D) x 125 (H) mm
Gewicht	2,0 kg	2,3 kg	1,9 kg
Beigefügtes Zubehör	Bedienungsanleitung, Informationsblatt, USING THE UNIT SAFELY*, Verbindungskabel, Stimmenschlüssel

Dieses Dokument beschreibt die technischen Daten des Produkts bei Veröffentlichung dieses Dokuments. Ggf. aktualisierte Informationen zu diesem Produkt finden Sie auf der Roland-Internetseite.
