Music Atelier AT-45 - Musikinstrument ROLAND - Kostenlose Bedienungsanleitung

Produkttyp	Digitale Orgel (Music Atelier AT-45)
Anzahl Tasten Oberes Manual	49 (C3–C7)
Anzahl Tasten Unteres Manual	64 (A1–C7)
Pedalumfang	20 Tasten (C2–C3)
Polyphonie	128 Stimmen
Anzahl Klänge	185 (inkl. Orgel-, Instrumental- und Vokalklänge)
Anzahl Rhythmen	110 interne + 4 Disk-Rhythmen
Effekte	Rotary, Reverb, Sustain, Chorus, Harmony Intelligence (8 Typen)
Display	Berührungsempfindliches Farbdisplay (Touchscreen)
Anschlüsse	MIDI In/Out, Audio Out (L/Mono/R), Audio In, Mic, Kopfhörer (Stereo), Pedalanschlüsse
Lautsprecher	2 x 25 cm Vollbereichslautsprecher
Ausgangsleistung	2 x 35 W
Stromversorgung	AC 230 V (Typ), 120 W
Abmessungen (Gesamt)	1242 x 570 x 1225 mm (B x T x H)
Gewicht (Gesamt)	ca. 84 kg
Besondere Funktionen	Music Assistant, One Touch Program, Chord Intelligence, Leading Bass, Style Orchestrator, 8 Registration Memories, Composer (7 Spuren, ca. 40.000 Noten), SMF-Wiedergabe, Notendarstellung
Lieferumfang	Bedienungsanleitung, Netzkabel, 3,5"-Diskette (2HD), Music Style-Diskette, World Style-Diskette
Reinigung	Mit trockenem oder leicht feuchtem Tuch; keine Lösungsmittel wie Benzin oder Verdünner
Sicherheit	Netzstecker bei längerer Nichtbenutzung ziehen; keine Flüssigkeiten in Gerät bringen; nur qualifizierten Techniker Reparaturen durchführen lassen
MIDI-Kompatibilität	GS/GM2/XG Lite-kompatibel
Garantie	Gemäß den gesetzlichen Bestimmungen Ihres Landes; Roland-Vertragspartner

Häufig gestellte Fragen - Music Atelier AT-45 ROLAND

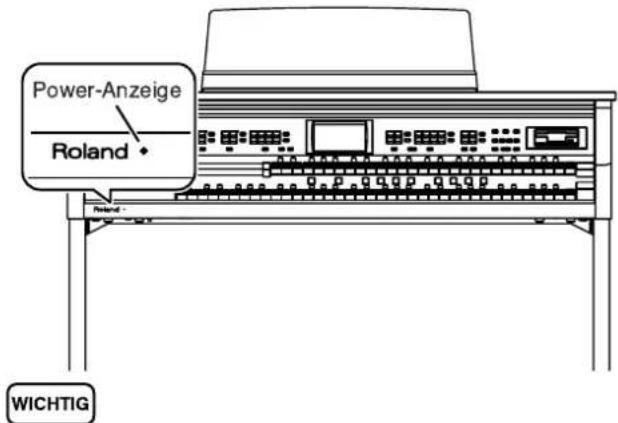

Wie schalte ich die Roland Music Atelier AT-45 ein?

Stellen Sie sicher, dass das Netzkabel korrekt angeschlossen ist und der [Master Volume]-Regler auf Min steht. Drücken Sie den [Power On]-Taster. Die Power-Anzeige leuchtet rot. Nach einigen Sekunden ist die Orgel betriebsbereit. Regeln Sie die Gesamtlautstärke mit dem [Master Volume]-Regler auf einen angenehmen Wert.

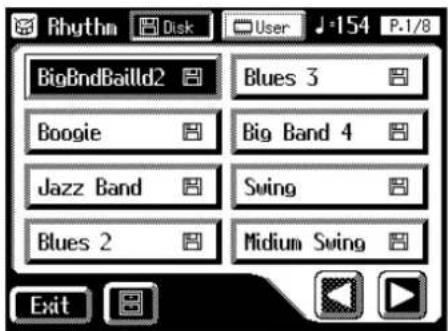

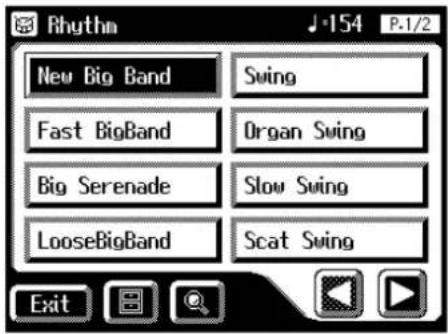

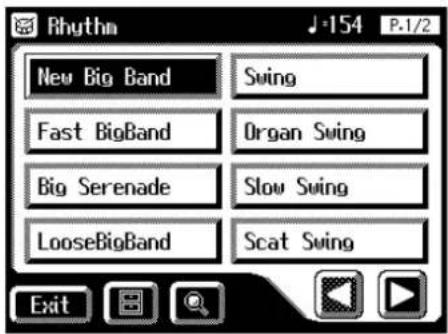

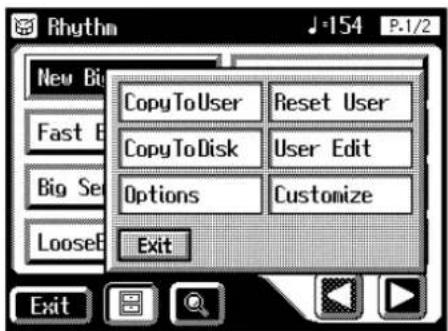

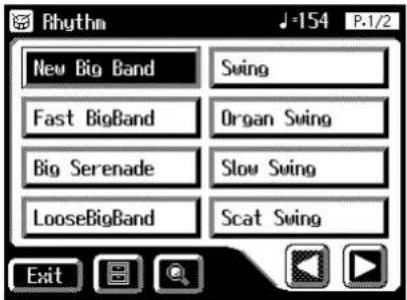

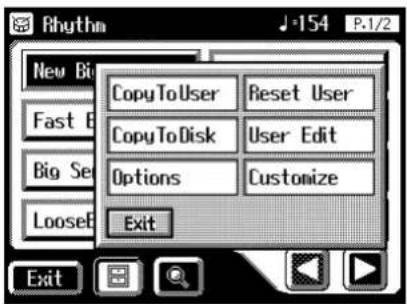

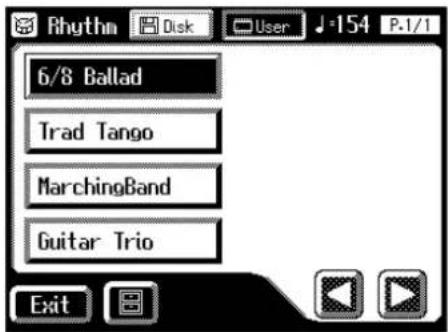

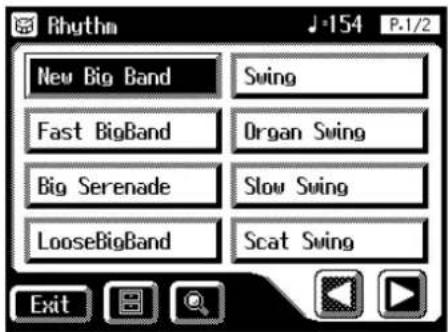

Wie wähle ich einen Rhythmus auf der AT-45 aus?

Drücken Sie einen der Rhythm-Taster (z. B. Big Band/Swing), um eine Rhythmus-Gruppe auszuwählen. Im Rhythm-Display blättern Sie mit <>> durch die Seiten und berühren das gewünschte Rhythmus-Feld. Drücken Sie dann erneut den gleichen Rhythm-Taster, um die Auswahl zu bestätigen. Der Rhythmus ist nun aktiv.

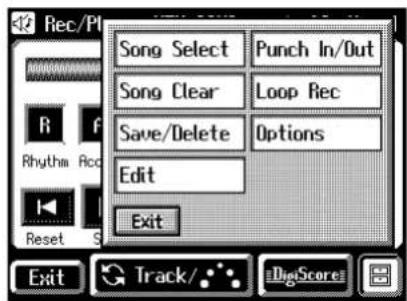

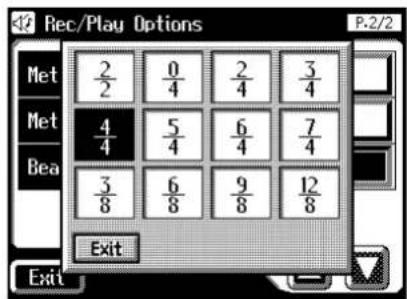

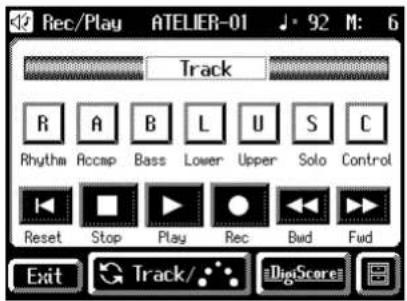

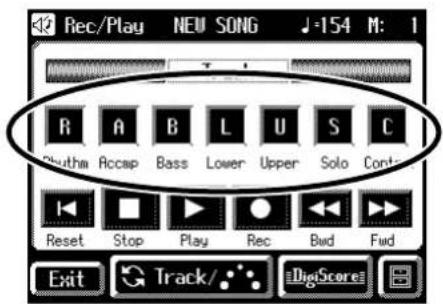

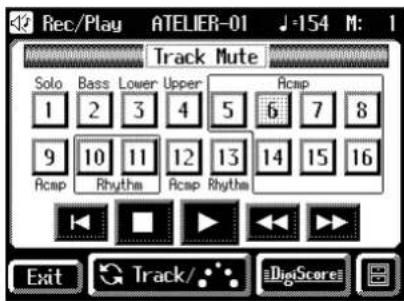

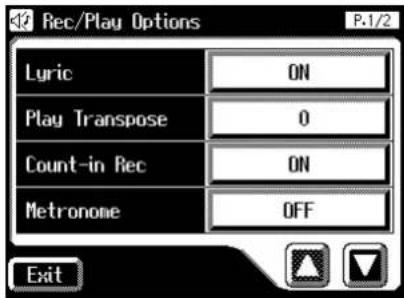

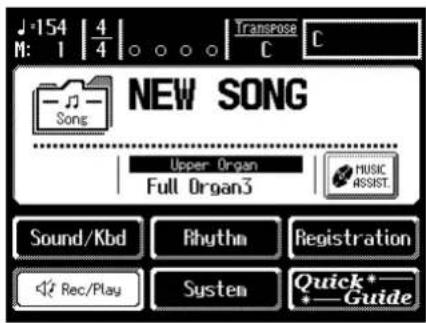

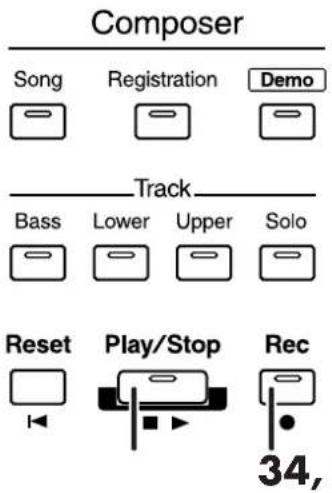

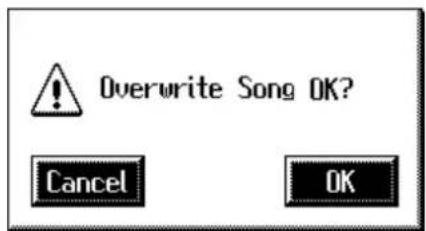

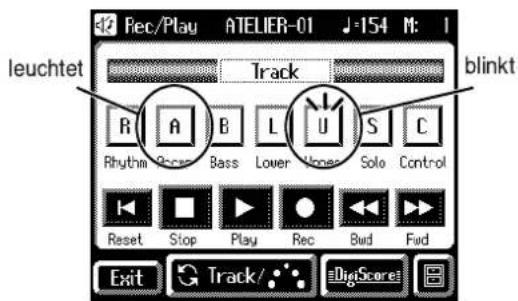

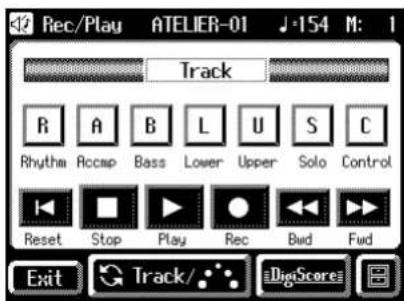

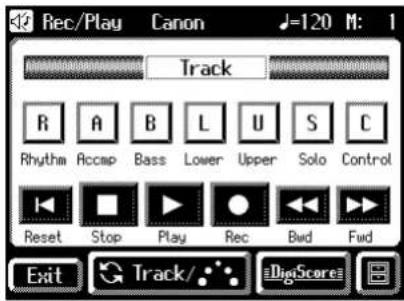

Wie nehme ich einen eigenen Song auf?

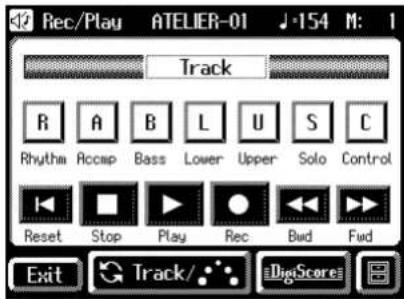

Drücken Sie den [Rec/Play]-Taster und dann [Rec], um die Aufnahme zu starten. Wählen Sie eine Spur (Track) aus, z. B. Upper oder Lower. Spielen Sie auf dem Manual. Zum Stoppen drücken Sie [Stop]. Die Aufnahme kann über den Composer (7 Spuren, ca. 40.000 Noten) weiter bearbeitet werden. Speichern Sie Ihre Songs auf einer Diskette über [Disk].

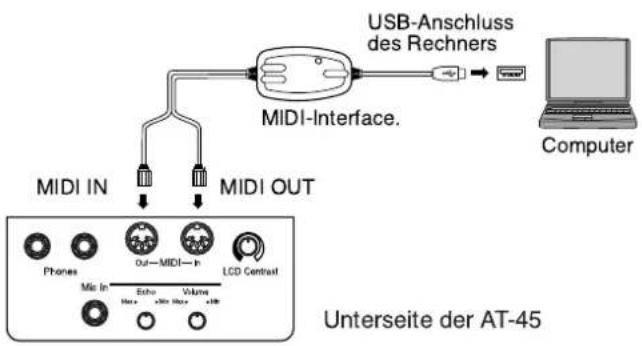

Kann ich externe Geräte wie Kopfhörer oder MIDI-Keyboards anschließen?

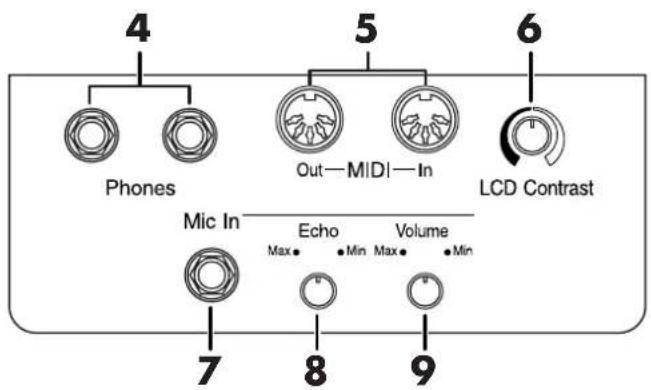

Ja, die AT-45 bietet mehrere Anschlüsse: Kopfhörer (Phones) (Stereo), MIDI In/Out, Audio Output (L/Mono/R), Audio Input und Mic. Schließen Sie einen MIDI-Controller an, um externe Klangerzeuger zu steuern. Kopfhörer schalten die internen Lautsprecher stumm.

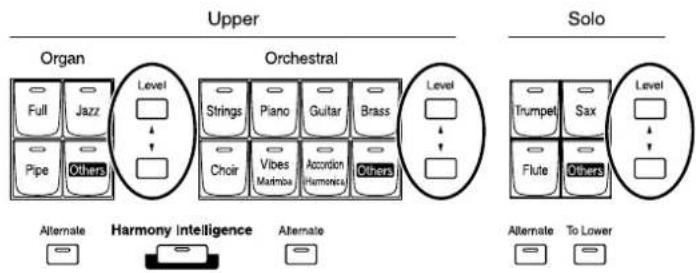

Wie stelle ich die Lautstärke einzelner Parts ein?

Nutzen Sie die [▲] und [▼]-Taster neben den Part-Bezeichnungen wie Accomp/SMF, Rhythm, Pedal und für Upper/Lower über die Part Balance-Anzeige. Der Einstellbereich ist 0 bis 12. Drücken Sie die Taster, um die Lautstärke zu erhöhen oder zu verringern.

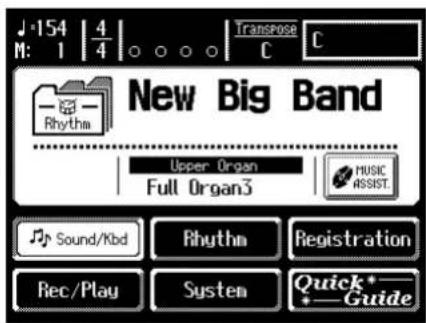

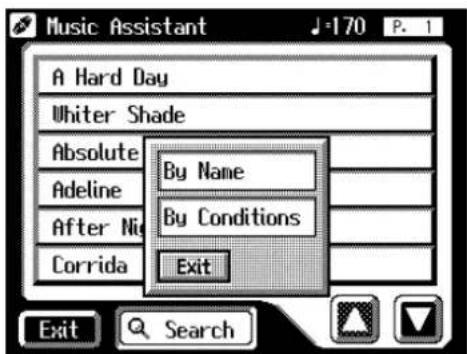

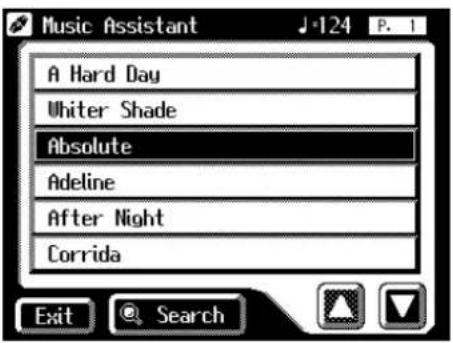

Was ist die Music Assistant-Funktion?

Die Music Assistant-Funktion ruft automatisch passende Registrierungen (Klang- und Rhythmus-Einstellungen) für bekannte Songs ab. Berühren Sie [Music Assistant] im Haupt-Display, wählen Sie einen Songtitel aus, und spielen Sie einen Akkord auf dem unteren Manual. Die Orgel wählt dann Rhythmus, Begleitung und Klänge passend aus.

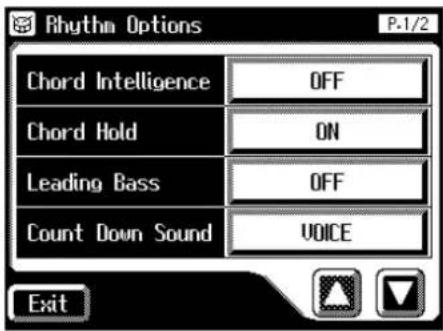

Wie verwende ich die Chord Intelligence?

Aktivieren Sie die Chord Intelligence im Rhythm Options-Display (ON stellen). Mit dieser Funktion reicht es aus, nur den Grundton eines Akkords auf dem unteren Manual zu spielen; die Orgel erzeugt automatisch den vollständigen Akkord (z. B. nur C spielen für C-Dur). Dies erleichtert das Begleiten.

Wie reinige ich die Roland AT-45 richtig?

Verwenden Sie ein trockenes, weiches Tuch. Bei Bedarf kann es leicht mit Wasser angefeuchtet werden. Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner oder Alkohol, da diese die Oberfläche beschädigen können. Wischen Sie nach der Reinigung trocken nach.

Wo finde ich die Bedienungsanleitung für die AT-45?

Die gedruckte Bedienungsanleitung liegt dem Gerät bei. Sie können sie auch kostenlos als PDF auf notice-facile.com herunterladen. Auf der Webseite wählen Sie Ihre Sprache und geben Ihre E-Mail-Adresse ein, um eine übersetzte Version zu erhalten.

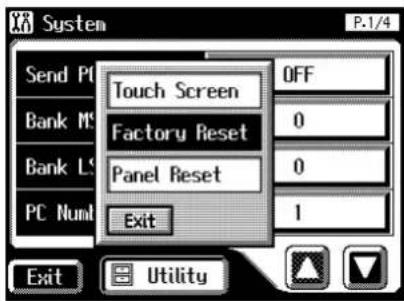

Wie setze ich die AT-45 auf die Werkseinstellungen zurück (Factory Reset)?

Stellen Sie sicher, dass sich keine Diskette im Laufwerk befindet. Berühren Sie im Haupt-Display [System], dann [Utility] und wählen Sie Factory Reset. Bestätigen Sie mit [Execute]. Alternativ schalten Sie das Gerät aus, halten den [One Touch Program]-Taster gedrückt und schalten wieder ein. Wichtig: Dabei gehen alle Benutzerdaten verloren – sichern Sie vorher Ihre Registrierungen auf Diskette.

BEDIENUNGSANLEITUNG Music Atelier AT-45 ROLAND

Lesen Sie zunächst die Sicherheitshinweise auf den Seiten 2, 3 und 5. Lesen Sie dann diese Anleitung vollständig durch, um einen Überblick über alle Funktionen des Instrumentes zu erhalten. Bewahren Sie die Anleitung an einem sicheren Platz auf und verwenden Sie diese bei Bedarf als Referenz-Handbuch.

Copyright © 2004 ROLAND CORPORATION

Alle Rechte vorbehalten.

Nachdruck, auch auszugsweise, bedarf einer ausdrücklichen, schriftlichen Genehmigung von ROLAND CORPORATION.

VORSICHT: RISIKO EINES ELEKTRISCHEN SCHLAGS. NICHT FFNENI

UM ELEKTRISCHE SCHL GE ZU VERMEIDEN, FFNEN SIE NICHT DAS GEH USE UND BER HREN SIE KEINE KOMPONENTEN INNERHALB DES GER TES. ZIEHEN SIE IHREN FACHH NDLER ZU RATE.

Dieses Zeichen weist darauf hin, dass im Ger t eine hohe Spannung vorliegt, die bei unsachgem §er Behandlung des Ger tes zu einem elektrischen Schlag f hren kann.

Dieses Zeichen weist darauf hin, dass das Ger t nur nach Lesen der zugeh rigen technischen Unterlagen von qualifiziertem technischen Personal berpr ft werden darf.

HINWEISE ZUR VERMEIDUNG VON FEUER, ELEKTRISCHEM SCHLAG ODER VERLETZUNGEN.

WICHTIGE SICHERHEITSHINWEISE GUT AUFBEWAHREN

HINWEIS - Bei Benutzung von elektrischen Ger ten sollten immer die folgenden Sicherheits-Instruktionen beachtet werden:

1. Lesen Sie alle Sicherheitshinweise, die das Ger t betreffen.
2. Verwenden Sie das Ger t nie in der N he von Wasser - z.B. Badewanne, Pool o. . Auch feuchte Umgebungen (z.B. Keller) sollten vermieden werden.
3. Das Ger t sollte nur auf einem vom Hersteller empfohlenen St nder aufgestellt werden.
4. Eine zu hohe Lautst rke kann zu H rsch den f hren. Achten Sie darauf, die Lautst rke in einem ertr glichen Bereich zu halten. Sobald Sie eine Beeintr chtigung Ihres Geh rs vermuten, suchen Sie sofort einen Facharzt auf.
5. Das Ger t sollte so aufgestellt werden, dass die interne Ventilation nicht beeintr chtigt wird bzw. die Luftschlitze nicht verdeckt sind.
6. Das Ger t sollte nie in der N he von Objekten aufgestellt werden, die Hitze abstrahlen, z.B. Heizk rper. Auch die direkte Einstrahlung von Sonnenlicht sollte vermieden werden.
7. Das Ger t sollte nur mit dem vom Hersteller empfohlenen Netzteil betrieben werden.

8. Wenn das Ger t I ngere Zeit nicht betrieben wird, sollte der Netzstecker aus der Steckdose gezogen werden.

9. Achten Sie darauf, dass keine FI ssigkeiten auf und in das Geh use gelangen. Vermeiden Sie ebenfalls, dass kleine Gegenst nde durch die vorhandenen ffnungen in das Innere des Geh uses fallen.

10. Das Ger t sollte von einem qualifizierten Techniker berpr ft werden, wenn:
    A. das Netzkabel oder der Netzstecker besch digt ist
    B. Gegenst nde oder Fl ssigkeiten in das Innere des Geh uses gelangt sind
    C. das Gert Regen ausgesetzt war
    D. das Ger t nicht normal funktioniert oder ein zum Normalzustand ver ndertes Verhalten aufweist
    E. das Ger t fallengelassen wurde oder das Geh use besch digt ist.
11. Versuchen Sie nicht, das Ger t selbst zu berpr fen bzw. zu reparieren. berlassen Sie dieses ausschließlich qualifiziertem technischen Personal.

For the USA

Hinweise zur Vermeidung von Feuer, elektrischen Schlägen oder Verletzungen von Personen

Über die Warnung- und Vorsicht-Hinweise

⚠️WARNUNG	Diese Warnungen sollen den Anwender auf die Gefahren hinweisen, die bei unsachgemäßem Gebrauch des Gerätes bestehen.
⚠️VORSICHT	Dieses Zeichen wird verwendet, um den Anwender auf das Risiko von Verletzungen oder Materialschäden hinzuweisen, die bei unsachgemäßem Gebrauch des Gerätes entstehen können.* Die o.g. Faktoren beziehen sich sowohl auf häusliches Inventar als auch auf Haustiere.

Über die Symbole

	Das △ Symbol macht auf wichtige Hinweise und Warnungen aufmerksam. Das Zeichen im Dreieck gibt eine genaue Definition der Bedeutung (Beispiel: Das Zeichen links weist auf allgemeine Gefahren hin).
	Das Ⓧ Symbol weist auf Dinge hin, die zu unterlassen sind. Das Symbol im Kreis definiert dieses Verbot näher (Beispiel: Das Zeichen links besagt, dass das Gerät nicht geöffnet bzw. auseinandergenommen werden darf).
	Das ● Symbol weist auf Dinge hin, die zu tun sind. Das Symbol im Kreis definiert diese Aktion näher (Beispiel: Das Zeichen links besagt, dass der Netzstecker des Gerätes aus der Steckdose zu ziehen ist).

BEACHTEN SIE AUCH DIESE HINWEISE

⚠️ WARNING

- Lesen Sie sorgfältig die folgenden Hinweise sowie die Bedienungsanleitung, ehe Sie das Gerät benutzen.

- Das Gerät darf nicht geöffnet oder in irgendeiner Weise verändert werden.

- Nehmen Sie keine eigenen Reparaturversuche vor. Überlassen Sie dieses einem qualifizierten Techniker.

- Vermeiden Sie Umgebungen mit: - extremen Temperaturen (z.B. direkte Sonnen-eintrahlung, direkte Nähe zu einem Heizkörper) - zur hoher Luftfeuchtigkeit - Regen - starker Staubentwicklung - starker Vibration.

- Sorgen Sie dafür, daß das Gerät auf einer ebenen, stabilen Unterlage aufgestellt wird, auf der es nicht wackeln kann.

- Achten Sie immer auf einen korrekte Stromversorgung.

- Verwenden Sie immer nur das dem Instrument beigefügte Netzkabel.

⚠️ WARNING

- Vermeiden Sie Beschädigungen des Netzkabels. Knicken Sie es nicht, treten Sie nicht darauf und stellen Sie keine schweren Gegenstände auf das Kabel.

- Dieses Gerät kann hohe Lautstärkepegel erzeugen. Falls Sie eine Beeinträchtigung Ihres Gehörs feststellen, suchen Sie sofort einen Gehör- spezialisten auf.

- Achten Sie darauf, dass keine Gegenstände bzw. Flüssigkeit in das Gehäuse gelangen.

- Schalten Sie das Instrument sofort aus, trennen Sie es von der Stromversorgung, und benachrichtigen Sie Ihren Roland-Vertragspartner, wenn: - das Netzkabel bzw. der Netzstecker beschädigt ist - Rauchentwicklung eintritt - Gegenstände bzw. Flüssigkeit in das Gehäuse gelangt sind - das Instrument nass geworden ist (z.B. durch Regen) - das Instrument anderweitig nicht normal funktioniert.

WARNING

- In Haushalten mit Kindern sollte ein Erwachsener solange für Aufsicht sorgen, bis das betreffende Kind das Gerät unter Beachtung aller Sicherheitsvorschriften zu bedienen weiß.

- Bewahren Sie das Gerät vor heftigen Stößen und lassen Sie es nicht fallen.

- Vermeiden Sie es, das Gerät mit vielen anderen Geräten zusammen an derselben Steckdose zu betreiben. Ganz besonders vorsichtig sollten Sie bei der Verwendung von Verlängerungen mit Mehrfachsteckdosen sein: der Gesamtverbrauch aller an sie angeschlossenen Geräte darf niemals die in Watt oder Ampère angegebene zulässige Höchstbelastung überschreiten!

- Bevor Sie das Gerät im Ausland benutzen, sollten Sie Ihren Roland-Vertragspartner zu Rate ziehen.

- Stellen Sie keine Gefäße mit Flüssigkeiten auf das Instrument (z.B. Vasen, Flaschen usw.). Vermeiden Sie ebenfalls, dass das Instrument mit Spray, Alkohol, Politur usw. in Berührung kommt.

! VORSICHT

- Achten Sie darauf, dass das Gerät ausreichend belüftet wird.

- Ziehen Sie nie am Kabel, sondern fassen Sie beim Aus- und Einstöpseln des Netzkabels immer nur den Stecker.

- Entfernen Sie in regelmäßigen Abständen Staubablagerungen auf dem Netzkabel und dem Netzstecker. Wenn Sie das Gerät längere Zeit nicht benutzen, trennen Sie es von der Stromversorgung

- Achten Sie darauf, daß die Kabel nicht durcheinandergeraten. Verlegen Sie die Kabel außerdem so, dass Kinder nicht an sie herankommen.

- Stellen Sie sich nicht auf das Gerät, und belasten Sie es auch nicht mit schweren Gegenständen.

⚠ VORSICHT

- Fassen Sie das Netzkabel niemals mit nassen Händen an.

- Bevor Sie das Gerät bewegen, sollten Sie nicht nur das Netzkabel vom Gerät trennen, sondern auch alle zu externen Geräten führenden Kabel. Das Instrument sollte von mindestens zwei Personen transportiert werden. Stellen Sie außerdem sicher, dass

• der Ständer fest mit dem Instrument verbunden ist und sich die Schrauben nicht gelöst haben
  • das Netzkabel abgetrennt ist
• alle anderen Kabel abgetrennt sind
• check die Stützschraube des Ständers hochgedreht ist, damit die Schraube nicht abbricht
  • der Tastaturdeckel geschlossen ist

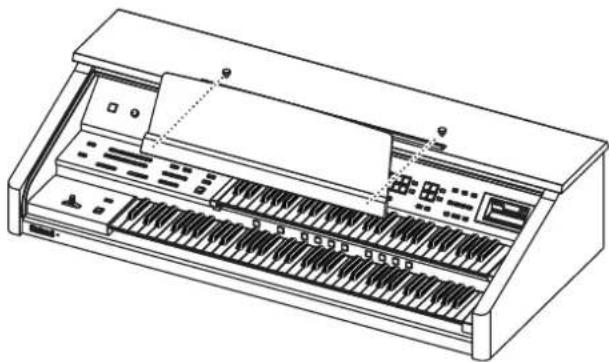

  • der Notenständer eingeklappt ist.

- Wenn Sie das Gerät reinigen wollen, schalten Sie es vorher aus und trennen es vom Netzkabel.

- Bei Gewitter sollten Sie das Instrument vom Stromnetz trennen.

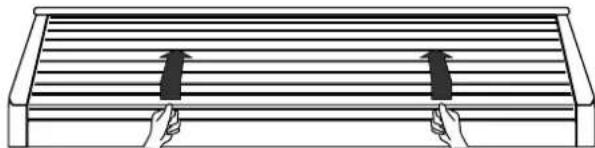

- Achten Sie darauf, sich beim Öffnen bzw. Schließen des Tastaturdeckels nicht die Finger zu verletzen. Wenn Kinder das Instrument spielen, sollten diese von einer erwachsenen Person beaufsichtigt werden.

- Achten Sie darauf, dass Kinder keinen Zugriff auf kleine Gegenstände wie z.B. Schrauben oder Abdeck-Kappen haben. Sollte ein Kind z.B. eine Schraube verschluckt haben, benachrichtigen Sie sofort einen Arzt.

Wichtige Hinweise

Stromversorgung

• Verwenden Sie keine Stromkreise, durch die auch Geräte gespeist werden, die störende Geräusche erzeugen (z.B. Motoren oder Lichtsysteme).
• Schalten Sie alle beteiligten Geräte aus, bevor Sie neue Kabelverbindungen vornehmen, um eventuellen Beschädigungen oder Fehlfunktionen vorzubeugen.
• Auch wenn das Instrument ausgeschaltet ist und die Displays nicht leuchten, ist es immer noch mit der Stromversorgung verbunden. Wenn Sie das Instrument von der Stromversorgung trennen möchten, müssen Sie das Netzkabel abziehen.

Positionierung

• Die Positionierung in der Nähe von großen Verstärkern kann Brummgeräusche zur Folge haben. Vergrößern Sie in diesem Fall den Abstand zwischen Instrument und Verstärker.
• Stellen Sie dieses Gerät nicht in der direkten Nähe von Fernsehern oder Radiogeräten auf, da ansonsten deren Empfang beeinträchtigt werden kann.
• Der Betrieb von z.B. Funkgeräten oder Mobiltelefonen in der direkten Nähe des Instrumentes kann Nebengeräusche erzeugen. Vergrößern Sie in diesem Fall die Distanz zwischen Instrument und dem externen Funkgerät bzw. Mobiltelefon, oder schalten Sie diese ab.

• Beachten Sie die folgenden Punkte bezüglich der Verwendung des Disketten-Laufwerkes:

• Stellen Sie das Gerät nicht in der Nähe von starken Magnetfeldern auf (z.B. direkt neben einem Lautsprecher).

• Stellen Sie das Instrument auf eine, gerade, feste Oberfläche.

• Bewegen Sie das Instrument nicht, während das Laufwerk arbeitet.

• Setzen Sie das Instrument keinen Temperaturextremen aus, z.B. durch direkte Sonneneinstrahlung, Aufstellung direkt neben einem Heizkörper oder direkte Bestrahlung durch eine starke Lichtquelle. In diesem Fall kann die Oberfläche abfärben bzw. das Gehäuse verformt werden.

• Wenn das Instrument Temperaturuntschieden ausgesetzt war (z.B. nach einem Transport), warten Sie, bis sich das Instrument der Raumtemperatur angepasst hat, bevor Sie es einschalten. Ansonsten können durch Kondensierungs-Flüssigkeit Schäden verursacht werden.
• Befestigen Sie keine Aufkleber auf dem Instrument. Dadurch kann die Gehäuseoberfläche beschädigt werden.
• Legen bzw. stellen Sie keine Gegenstände auf die Orgel, welche die Oberfläche beschädigen können.
• Stellen Sie keine Vasen auf das Instrument. Vermeiden Sie, daß die Gehäuseoberfläche mit Sprays oder Parfüm in Kontakt kommt. Wischen Sie Flüssigkeiten sofort mit einem weichem Tuch auf.

Reinigung

• Verwenden Sie ein trockenes Tuch, welches bei Bedarf mit Wasser leicht angefeuchtet werden darf. Sie können auch ein mildes, neutrales Reinigungsmittel benutzen. Wischen Sie die Oberfläche danach wieder trocken.
• Verwenden Sie kein Benzin, Verdünner, Alkohol o.ä., da ansonsten die Oberfläche abfärben bzw. das Gehäuse verformt werden kann.

Reparaturen und Datensicherung

• Bei einer Überprüfung bzw. Reparatur ist es meistens notwendig, daß das Gerät initialisiert wird. Dabei gehen alle Daten im User-Bereich verloren. Bevor Sie das Gerät zur Überprüfung geben, speichern Sie alle gewünschten User-Daten auf einer oder mehreren Disketten. Roland übernimmt keine Haftung für Datenverluste.
• Es kann vorkommen, daß durch eine Fehlbedienung oder eine Fehlfunktion die Daten im User-Speicher gelöscht werden. Um jedes Risiko zu vermeiden, sichern Sie Ihre Daten regelmäßig auf einer Diskette. Roland übernimmt keine Haftung für jegliche Art von Datenverlusten.
• Sichern Sie die Daten auf mehrere Disketten. Roland übernimmt keine Haftung für Datenverluste, die sich aufgrund von beschädigten Disketten ergeben können.

Zusätzliche Hinweise

• Behandeln Sie die Bedienelemente des Instrumentes mit der notwendigen Sorgfalt.
• Drücken bzw. schlagen Sie nicht auf das Display.
• Das Display kann während des Betriebes ein leises Nebengeräusch erzeugen. Dieses ist normal.
• Wenn Sie Kabelverbindungen trennen, fassen Sie das Kabel immer am Stecker, und ziehen Sie nie am Kabel selbst. Dadurch beugen Sie Beschädigungen der Kabel vor.
• Während des Betriebes strahlt das Instrument Wärme ab. Dieses ist normal.
• Spielen Sie das Instrument immer mit einer angemessenen Lautstärke. Verwenden Sie bei Bedarf einen Kopfhörer.
• Wenn Sie das Instrument transportieren möchten, verwenden Sie die Originalverpackung inkl. aller Stützvorrichtungen oder ein gleichwertiges Tour-Hardcase.
• Achten Sie darauf, dass der Notenständer nicht beschädigt wird.
• Verwenden Sie nur Audiokabel ohne eingebauten Widerstand. Bei der Benutzung von Kabeln mit integriertem Widerstand wird die Lautstärke deutlich herabgesetzt.
• Achten Sie immer darauf, dass bei Schließen des Tastaturdeckels sich keine Gegenstände auf der Tastatur befinden.

Verwendung von Disketten Behandlung des Disketten-Laufwerks

• Stellen Sie das Gerät auf eine gerade Oberfläche, so dass das Disketten-Laufwerk möglichst nicht angewinkelt ist.
• Vermeiden Sie Umgebungen mit zu hoher Luftfeuchtigkeit (z.B. durch Kondensierung). Diese kann die Funktion des Laufwerks beeinträchtigen und sowohl das Laufwerk als auch die Diskette beschädigen. Wenn das Instrument transportiert wurde, warten Sie mit dem Einschalten, bis dieses die normale Raumtemperatur erreicht hat.

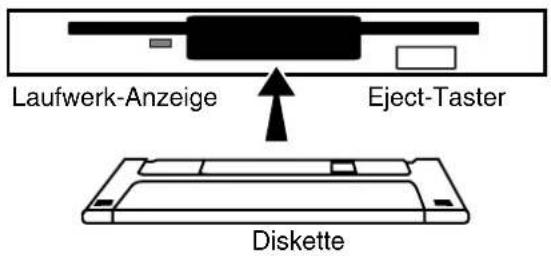

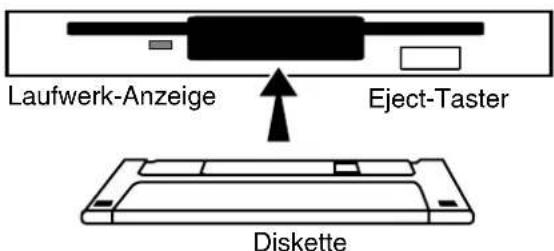

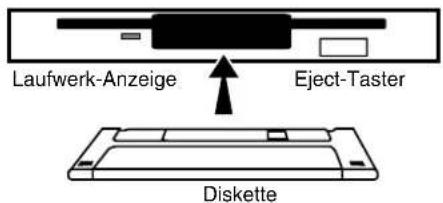

• Schieben Sie die Diskette langsam in das Laufwerk, bis diese einrastet. Um die Diskette wieder auswerfen zu lassen, drücken Sie den EJECT-Taster. Wenden Sie keine Gewalt an.
• Nehmen Sie die Diskette nie aus dem Laufwerk, solange dieses noch arbeitet (die Laufwerk-Anzeige leuchtet hell). Ansonsten können das Laufwerk und die Diskette beschädigt werden.
• Nehmen Sie die Diskette immer aus dem Laufwerk, bevor Sie das Instrument ein- bzw. ausschalten.
• Wenn Sie die Diskette einschieben, achten Sie darauf, daß sich diese nicht verkanet.
• Achten Sie darauf, daß keine Gegenstände oder Flüssigkeit in das Laufwerk gelangen.

Behandlung der Disketten

• Disketten besitzen eine magnetische Scheibe, auf der die Daten gespeichert werden. Beachten Sie die folgenden Hinweise:
• Berühren Sie nicht die Magnetscheibe der Diskette.
  • Vermeiden Sie staubige Umgebungen.
• Setzen Sie Disketten keinen extremen Temperaturen aus (empfohlener Arbeitsbereich: 10—50°C bzw. 50 — 122°F).
• Bewahren Sie Disketten nicht in der Nähe von Magnetfeldern auf (z.B. Lautsprecher, Endstufen usw.).

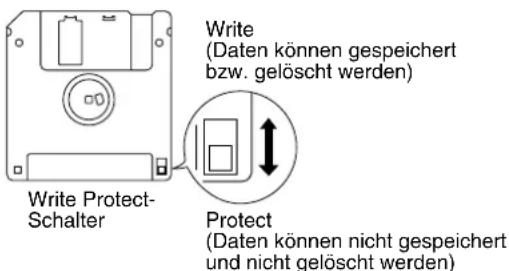

• Disketten besitzen einen Schreibschutzschalter, der immer auf der Position "PROTECT" gesetzt sein soll. Nur für den Fall der Speicherung oder Überschreiben einer Datei muss dieser Schalter auf die Position "WRITE" gesetzt werden.

Rückseite der Diskette

• Achten Sie darauf, dass sich das Label der Diskette nicht löst, da sich die Diskette ansonsten nur schwer aus dem Laufwerk auswerfen lässt.
• Bewahren Sie Disketten in dafür vorgesehene Diskettenboxen auf. Alle wichtigen Daten sollten zusätzlich auf einer weiteren Diskette als Sicherheitskopie gespeichert werden. Roland übernimmt keine Haftung für Datenverluste von Disketten.
• Wenn Sie eine Diskette der AT-Orgel in das Laufwerk eines Fremd-Instrumentes stecken, sollte vorher der "Protect"-Schalter immer auf die Position PROTECT gesetzt werden, weil ansonsten die Datenstruktur der Diskette des Fremd-Instrumentes verändert wird und die Diskette danach nicht mehr von der Orgel gelesen werden kann. (Ausnahmen bilden lediglich die Roland-Instrumente der Serien HP-G, MT, KR, Atelier und PR-300).

* GS () is ein eingetragenes Warenzeichen der Roland Corporation.

* XG lite () in ein eingetragenes Warenzeichen der Yamaha Corporation.
* Alle anderen Produktbezeichnungen sind Warenzeichen bzw. eingetragene Warenzeichen der jeweiligen Hersteller.

Eigenschaften

Grundsätzliche Eigenschaften der ATELIER-Serie

Große Anzahl von Orgel-Klängen

Die Orgeln der AT-Serie beinhalten viele Orgelklänge, z.B. Jazz-Orgel, Theater-Orgel, Pfeifenorgel usw..

Einfache und übersichtliche Bedienung

Die Bedienoberfläche ist sehr einfach zu übersehen, so dass Sie nach Einschalten sofort beginnen können, das Instrument zu spielen. Die Bedientaster sind bei allen Orgeln angeordnet wie bei einer klassischen Orgel. Dieses erleichtert Ihnen den Umgang mit dem Instrument, wenn Sie das Orgelmodell innerhalb der Roland Atelier-Serie wechseln.

Große Anzahl von Instrumenten-Klängen

Die Orgeln besitzten außer vielen Orgel-Klängen auch weitere Instrumenten-Klänge wie z.B. Strings, Piano oder Brass.

Spieldynamik eines Pianos auf dem unteren Manual

Das untere Manual besitzt die Spieldynamik eines Pianos, so dass Sie die Klavierklänge mit authentischer Expressivität spielen können. Auch eine Halbpedal-Funktion und die Möglichkeit der Anpassung der eigenen Spieldynamik sind vorhanden.

Alle Orgelmodelle besitzen sehr realistische Flügel-Klänge.

Daten-Kompatibilität zu anderen ATELIER-Orgeln

Die Datenstruktur der ATELIER-Serie ist untereinander kompatibel, so dass Sie die Spieldaten bzw. Registrierungen vorheriger Atelier-Orgeln sofort mit den neuen Atelier-Orgeln unverändert übernehmen können.

Music Styles aus aller Welt

Die Orgeln besitzen verschiedene Music Styles aus aller Welt (Rhythmus und Begleitung) und decken damit das komplette Spektrum der internationel beliebtesten Rhythmen ab.

SMF-Musikdaten von Diskette ladbar

Sie können SMF-Musikdaten in den internen Composer laden und z.B. zu einer Song-Begleitung, die mit der internen, GM2-kompatiblen Klangerzeugung abgespielt wird, eine Solomelodie spielen.

Weitere Eigenschaften

Arranger mit professionellen Rhythmusklängen und einer sehr realistischen Begleitautomatik

Die Rhythmen und die Begleitautomatik sind so realistisch programmiert, dass sie eine echte Alternative zu einer Begleitband darstellen.

Neu programmierte "Active Expression"-Klänge

Bei Bewegen des Expression-Pedals wird nicht nur die Lautstärke eines Klangs verändert, sondern auch die Klangfarbe. Bei einigen Sounds werden bei Bewegen des Expression-Pedals zusätzliche Klänge hinzugefügt.

Integrierte Vokal-Klänge und Vokal-Phrasen

Zusätzlich zu den Orgelklängen besitzt das Instrument Vokal-Klänge wie z.B. "Jazz Scat" und Vokal-Phrasen.

"Music Assistant"-Funktion

Der "Music Assistant" wählt automatisch passende Rhythmen und Klänge aus.

Registration-Taster

Die Orgel besitzt 8 Registrations-Taster, auf die Sie Ihre eigenen Einstellungen sichern und sofort abrufen können.

Harmony Intelligence-Funktion

Die Harmony Intelligence-Funktion erzeugt im für den Klang des oberen Manuals automatisch eine zweite Stimme auf Grundlage des im unteren Manual gespielten Akkordes.

Rhythm Customize-Funktion

Mit "Rhythm Customize" können Sie die internen Rhythmen verändern, z.B. Hinzufügen oder Löschen von Noten einzelner Rhythmus-Klänge.

Unteres Manual mit 64 Tasten

Das untere Manual besitzt 64 Tasten und ist getrennte Tastaturzonen aufteilbar. Damit können Sie z.B. die Solostimme oder Drums/SFX-Sounds auf dem unteren Manual spielen.

Notendarstellung im LCD-Display

Das große LCD-Display ermöglicht die Darstellung der Noten von selbst eingespielten Daten oder von Spieldaten, die von einer Diskette geladen wurden. Damit ist es sehr einfach und bequem, zu einem Song zu spielen bzw. die Notendarstellung der Songpassage zu prüfen, die Sie selber eingespielt haben.

Das Farb-Display ermöglicht eine sehr bequeme Bedienung aller Einstellungen.

Professioneller Hall-Prozessor

Die Orgel besitzt einen professionellen Reverb-Prozessor mit Rolands RSS-Technologie (ein spezieller 3D-Effekt), mit dem z.B. der Hall einer Kathedrale nachgebildet werden kann.

Die Bedienoberfläche ....14

Vorbereitungen ....16

Öffnen und Schließen des Tastaturdeckels....16

Der Notenständer 16

Anschließen des Netzkabels 17

Ein- und Ausschalten....17

Einschalten....17

Ausschalten....17

Anschließen der Kopfhörer....18

Anschließen eines Mikrofons....18

Abrufen der Werksvoreinstellungen....19

Abrufen der Werksvoreinstellungen aller Einstellungen außer denen des User-Speichers...... 20

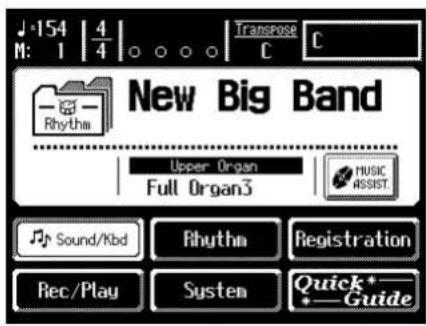

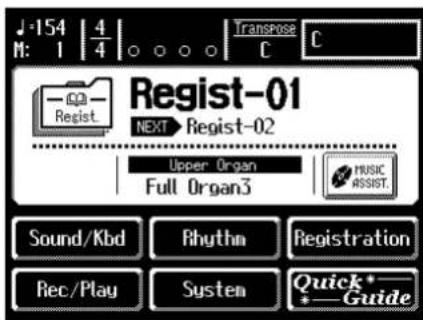

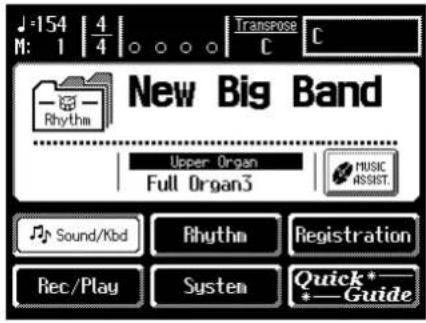

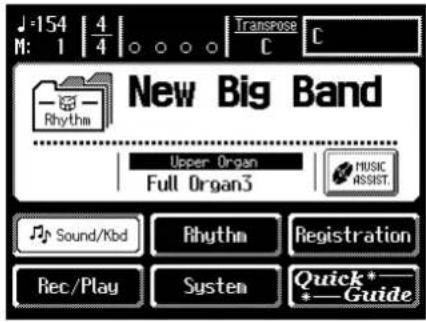

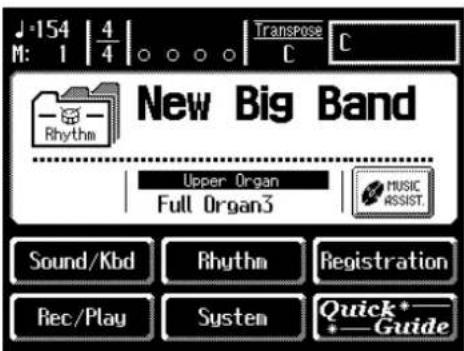

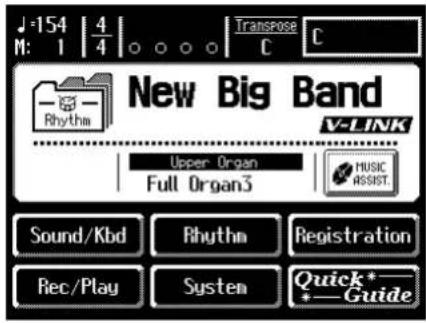

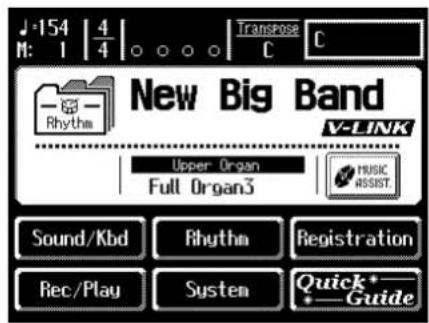

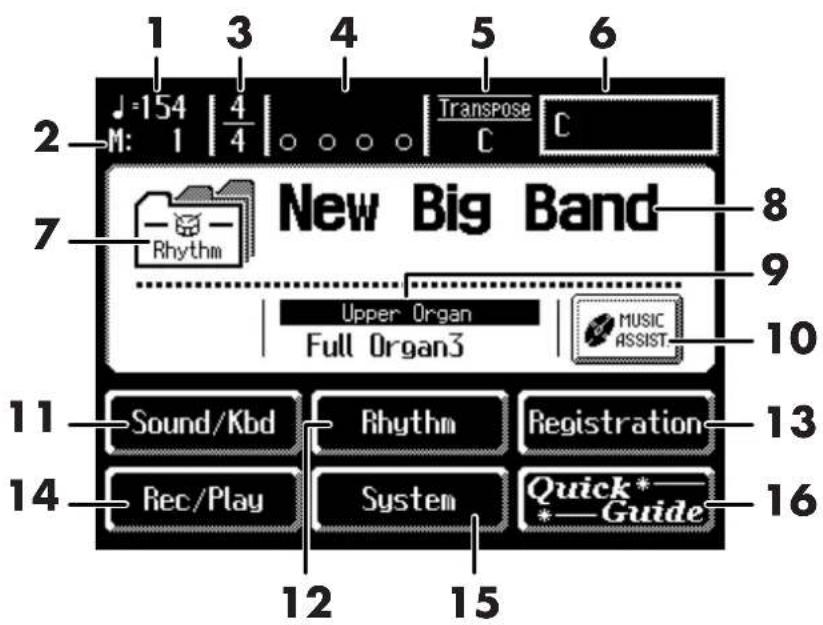

Das Display....22

Die verschiedenen Display-Anzeigen....22

Verschiedene Funktionen 26

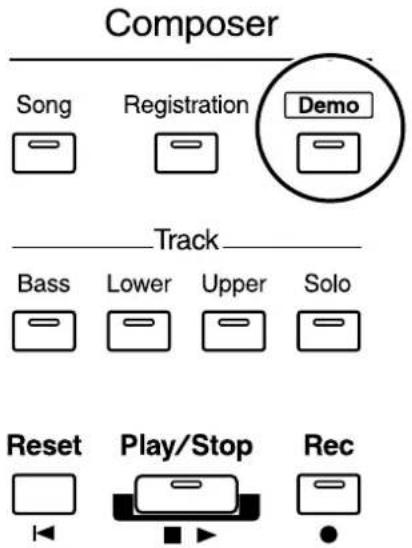

Abspielen der Demo Songs....26

Die Music Assistant-Funktion 28

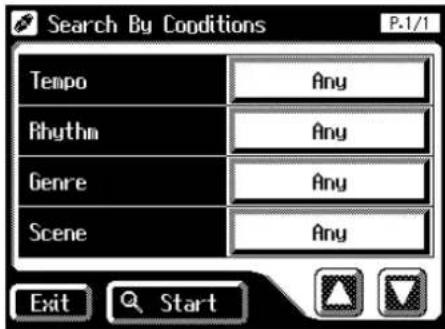

Die Music Assistant Search-Funktion....29

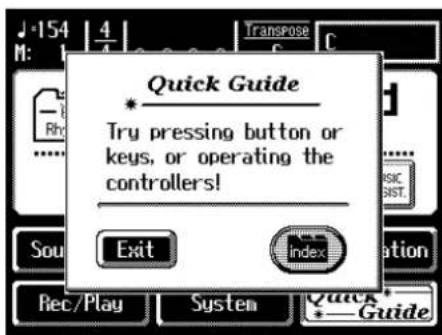

Die Quick Guide-Funktion....31

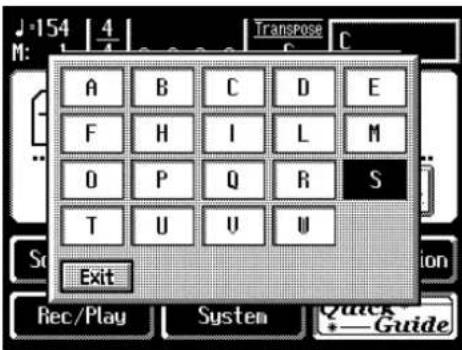

Das Index Menu 32

Kapitel 1 Spielen der Klänge....34

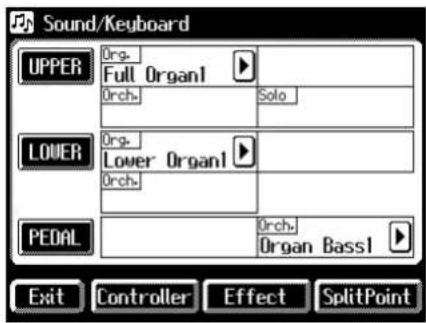

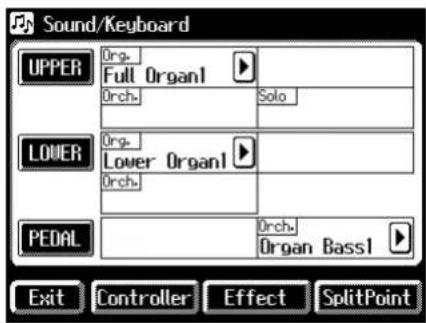

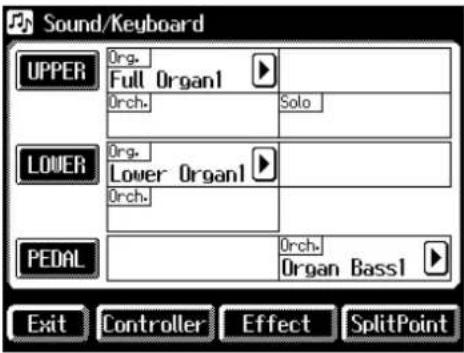

Auswahl der Klänge 34

Die Begriffe "Klänge" und "Parts" 34

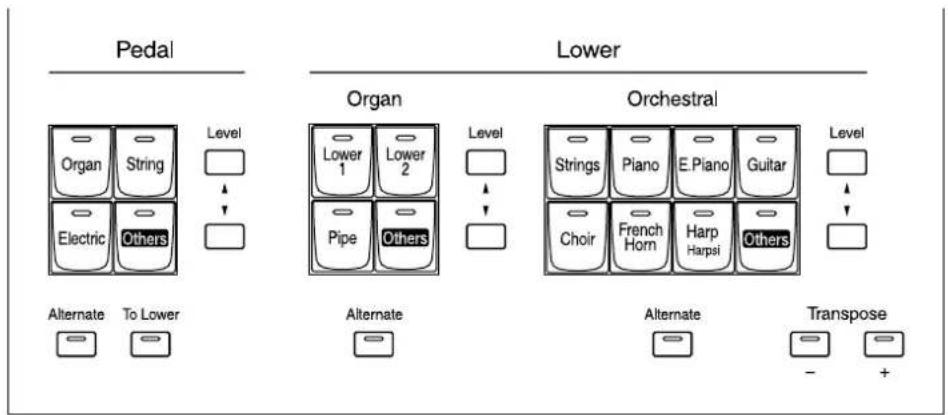

Die Funktionen der Upper/Lower/Pedal Bass-Taster 35

Auswahl der Upper- und Lower-Klänge 36

Auswahl eines Klangs für den Pedal Bass 37

Auswahl des Solo-Klangs 38

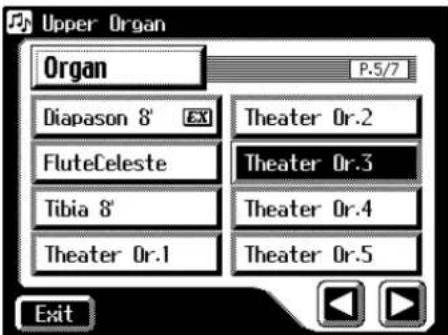

Auswahl eines Klangs über den [Others]-Taster.... 39

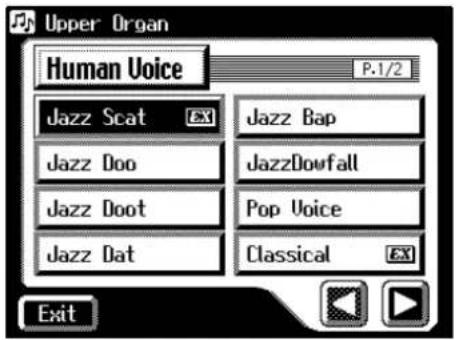

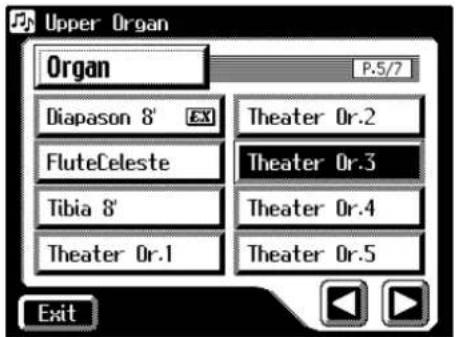

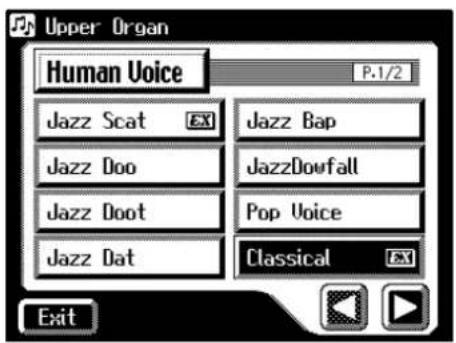

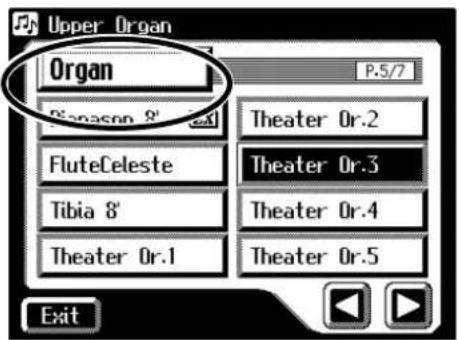

Spielen eines Vokal-Klangs....41

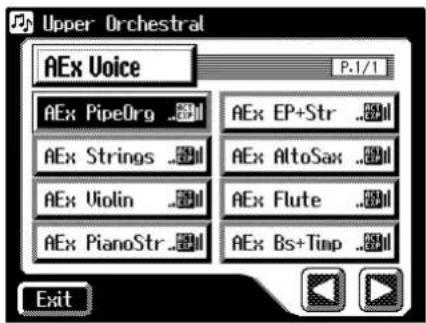

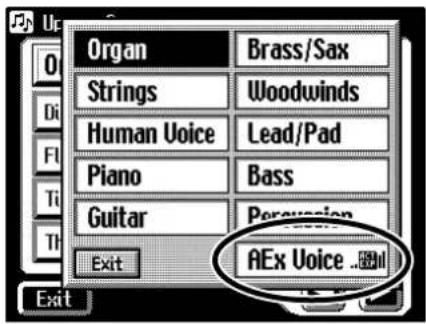

Spielen eines Active Expression-Klangs....43

Einstellen der Lautstärke-Balance....44

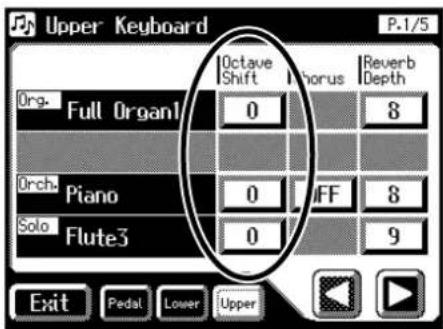

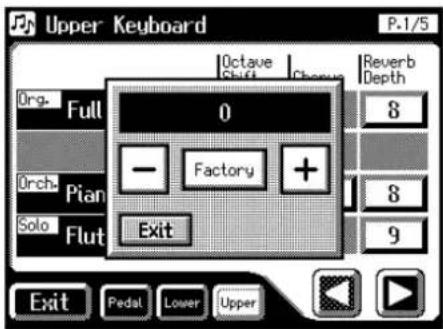

Oktavieren der Klänge (Octave Shift) 46

Spielen der Schlagzeug-Klänge und Soundeffekte auf dem unteren Manual (Drums/SFX)...... 48

Wechseln des Drums/SFX Sets....49

Halten der auf dem unteren Manual gespielten Noten (Lower Hold).... 50

Kapitel 2 Die Rhythmen....51

Auswahl eines Rhythmus 51

Die Rhythmen im User-Speicher 52

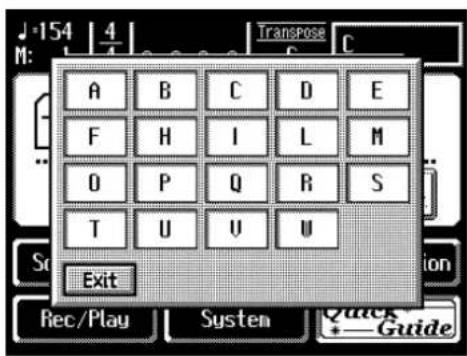

Die Rhythm Search-Funktion....53

Spielen der Rhythmen 55

Starten des Rhythmus über einen Taster....55

Starten des Rhythmus durch Spielen einer Note auf dem unteren Manual oder dem

Fußpedal (Sync Start) 56

Stoppen des Rhythmus 57

Verändern des Rhythmus-Tempos....57

Hinzufügen eines Vorzählers am Ende des Intros....58

Spielen des Rhythmus zusammen mit der Automatischen Begleitung....58

Variieren des Rhythmus oder der Automatische Begleitung.... 59

Verändern des Arrangement der Begleitung (Style Orchestrator).... 59

Spielen von Akkorden mit einfachem Fingersatz 60

Die Leading Bass-Funktion....62

Einschalten der Begleitautomatik (One Touch Program)......64

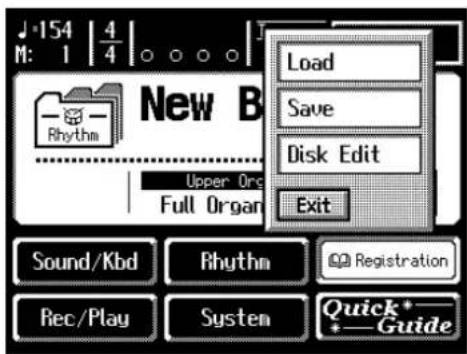

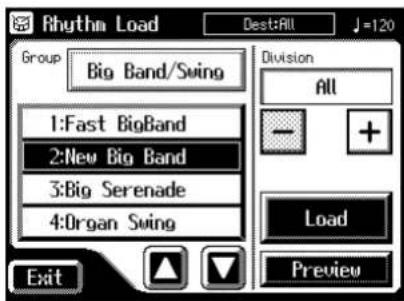

Spielen bzw. Laden eines Rhythmus/Music Styles von einer Diskette.... 66

Einlegen und Auswerfen einer Diskette....66

Spielen eines Styles einer Music Style-Diskette 67

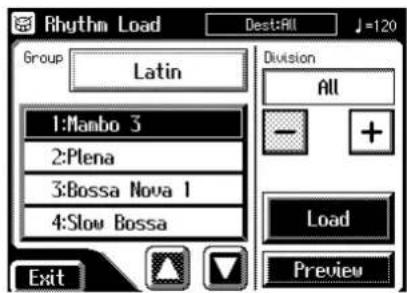

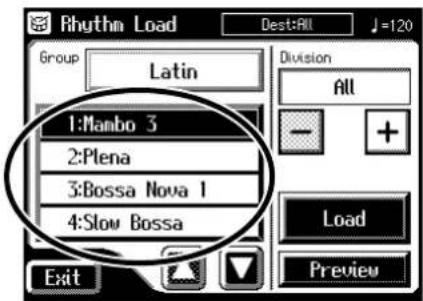

Kopieren eines Rhythmus von Diskette in den User-Speicher.... 68

Zurücksetzen der Rhythmen des User-Speichers auf die Werksvoreinstellungen.... 70

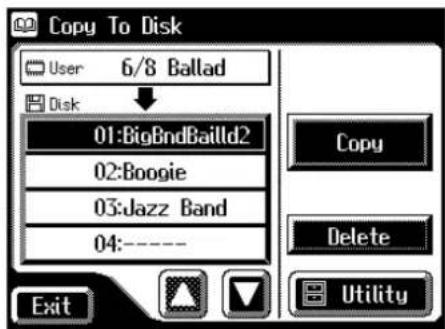

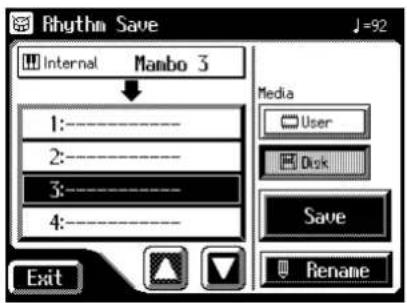

Kopieren eines Rhythmus aus dem User-Speicher auf eine Diskette.... 71

Verändern der Reihenfolge der Rhythmen im User-Speicher.... 73

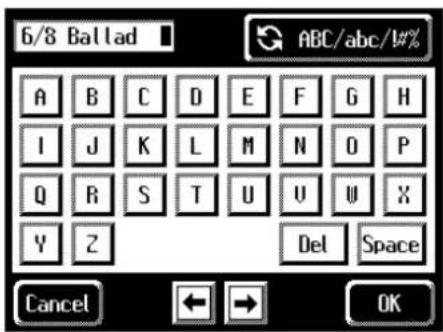

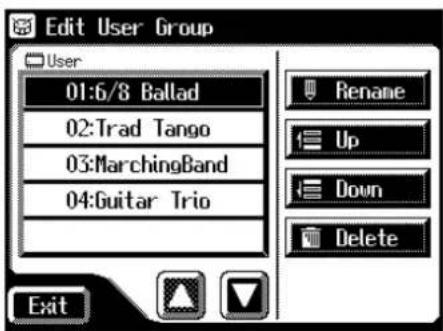

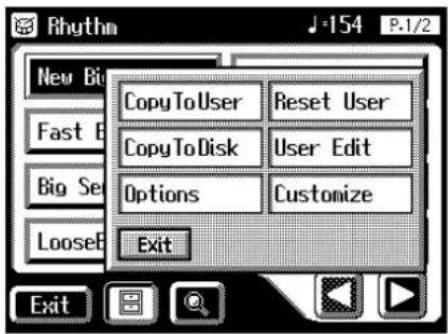

Umbenennen der Rhythmen des User-Speichers....75

Löschen eines Rhythmus aus dem User-Speicher....77

Kapitel 3 Die Registrations-Taster ......79

Speichern einer Registrierung 80

Abrufen einer Registrierung 81

Abrufen einer Registrierung mit der Einstellung DELAYED 81

Abrufen einer Registrierung mit der Einstellung INSTANT 81

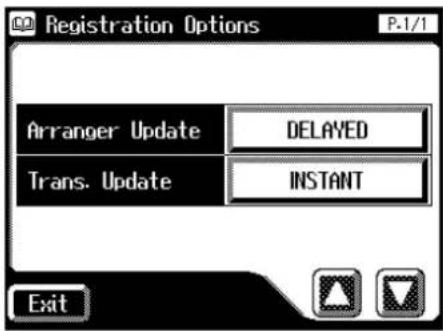

Verändern der Abruf-Methode für die Registrierungen.... 82

Automatische Sicherung bei Verändern der Einstellungen.... 83

Benennen eines Registration-Sets....84

Formatieren einer Diskette....86

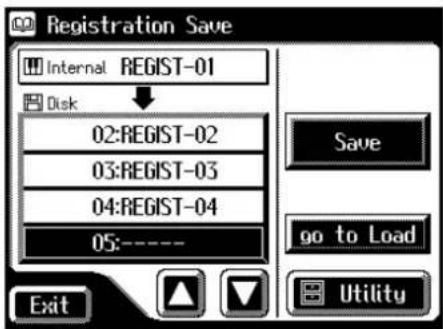

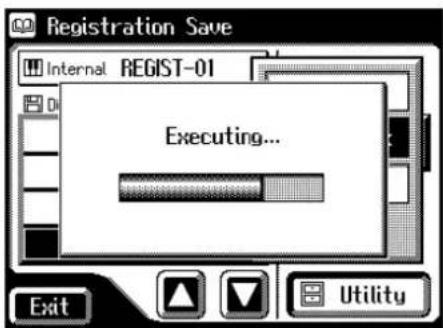

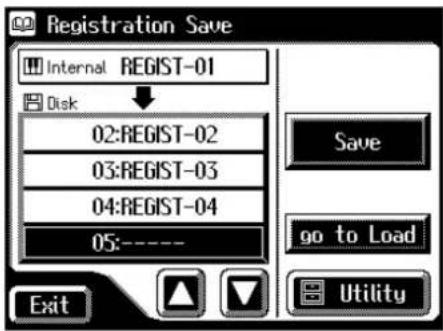

Speichern von Registration-Sets auf eine Diskette 88

Laden von Registrierungen....92

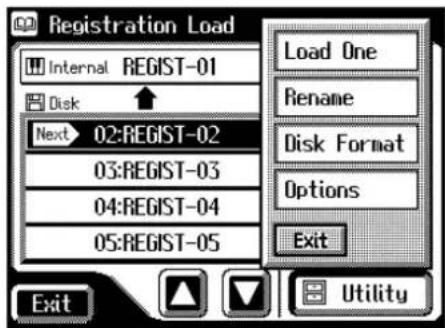

Laden eines Registration-Sets....92

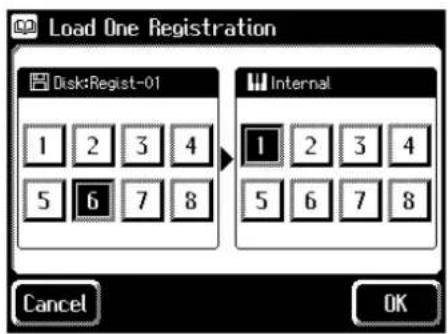

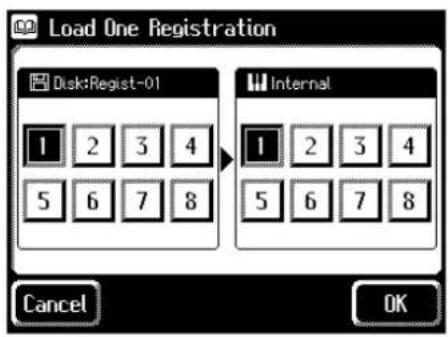

Laden einer einzelnen Registrierung 94

Löschen eines Registration-Sets auf der Diskette 96

Verändern der Reihenfolge der Registration-Sets auf der Diskette....98

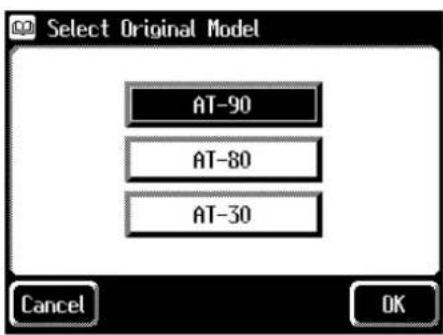

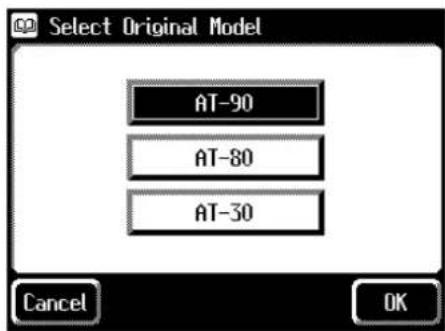

Die Verwendung von Registrierungen vorheriger Roland Atelier-Orgeln....99

Kapitel 4 Die Spiel-Funktionen ....102

Transponieren in eine andere Tonart (Key Transpose) 102

Halten des Klangs (Damper Pedal) 103

Pitch Bend- und Vibrato-Effekte 103

Die Fußschalter 104

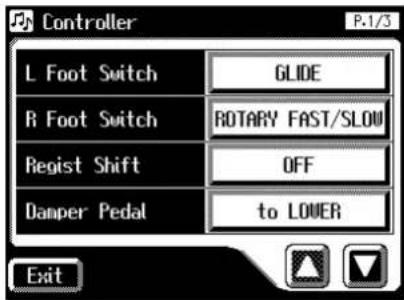

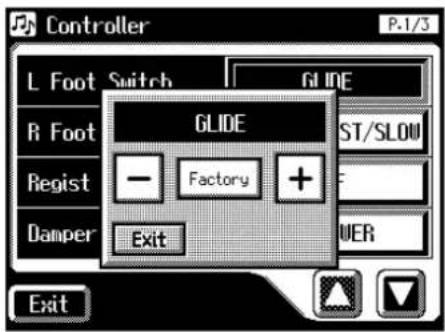

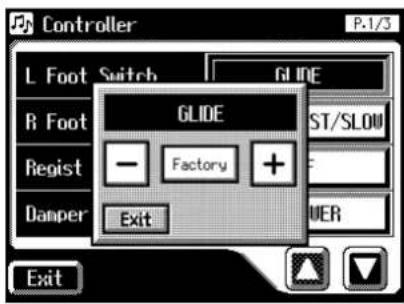

Einstellen der Funktionen der Fußschalter 105

Umschalten der Registrierungen mit dem Fußschalter.... 106

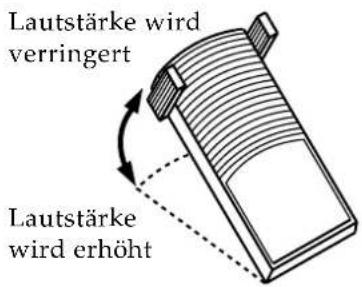

Einstellen der Lautstärke mit dem Expression Pedal 107

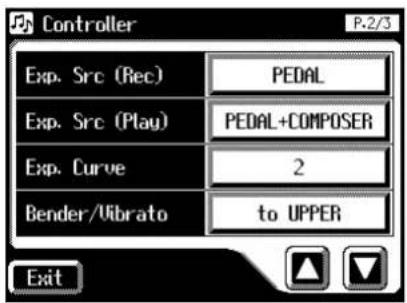

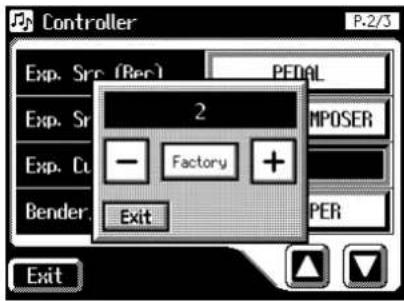

Wirkungsweise des Expression Pedals....108

Kapitel 5 Verschiedene Spieleffekte ....109

Hinzufügen einer Harmonie zur Melodiestimme (Harmony Intelligence).... 109

Auswahl des Harmony Intelligence-Typs....109

Der Rotary-Effekt....111

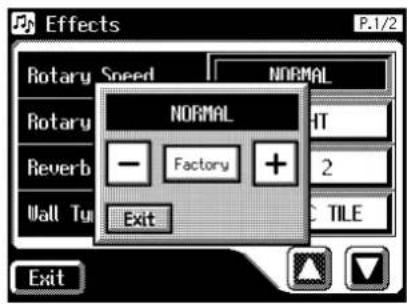

Rotary Speed....112

Rotary Color....113

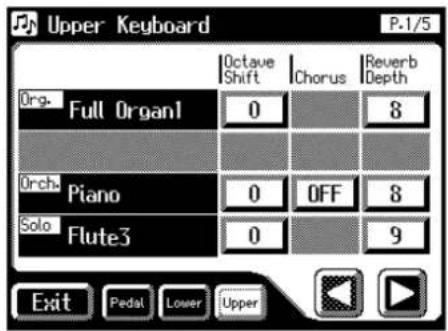

Der Chorus-Effekt 114

Der Sustain-Effekt 116

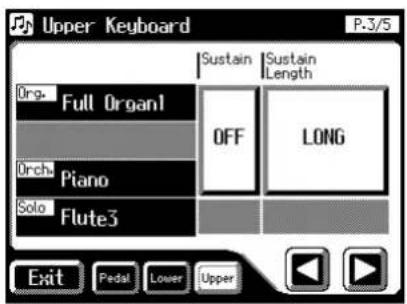

Verändern der Sustain-Länge 117

Der Reverb-Effekt....118

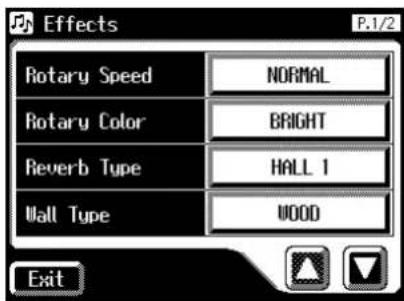

Verändern des Reverb-Typs....119

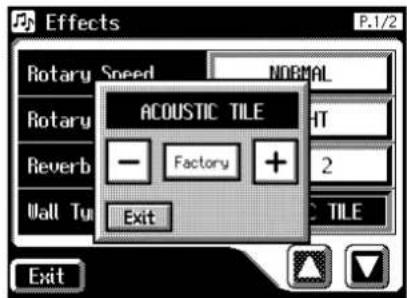

Verändern der Eigenschaften der Hall-Reflektionen.... 120

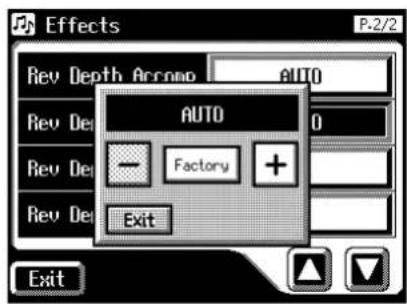

Einstellen der Hall-Lautstärke 121

Kapitel 6 Spielen des unteren Manuals ....123

Das Spielen des unteren Manuals....123

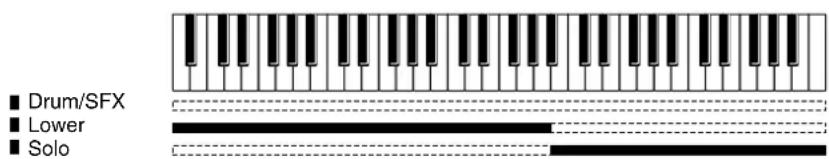

Spielen des Solo-Klangs auf dem unteren Manual (Solo [To Lower] Taster).... 124

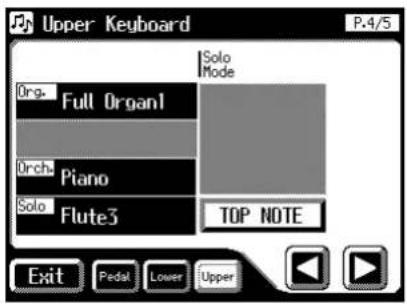

Spielweise des Solo-Klangs....125

Gleichzeitiges Spielen des Solo- und Lower-Klangs.... 125

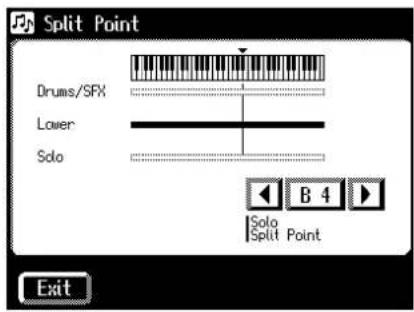

Verändern des Solo Splitpunktes....126

Spielen des Bass-Klangs mit dem Grundton eines Akkordes (Pedal [To Lower] Taster) ...... 127

Kapitel 7 Aufnahme und Wiedergabe ....128

Was ist ein Track Taster?......129

Aufrufen der Track-Taster....130

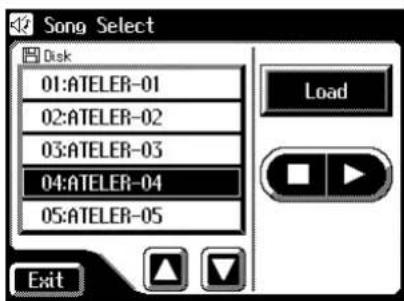

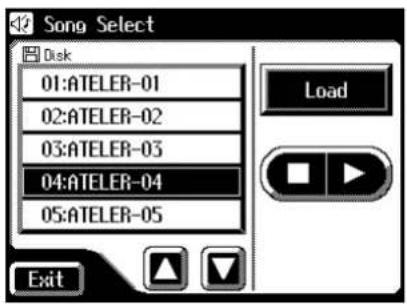

Abspielen der Songdaten direkt von einer Diskette 130

Stummschalten einer Spur (Track Mute) 132

Stummschalten von einzelnen Parts einer Spur...... 133

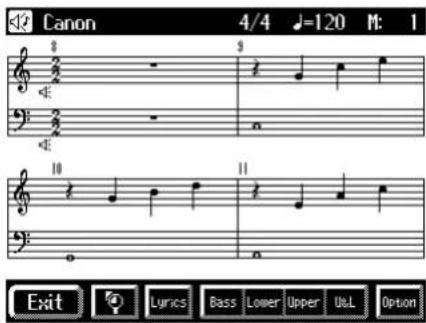

Aufrufen der Noten-Anzeige....134

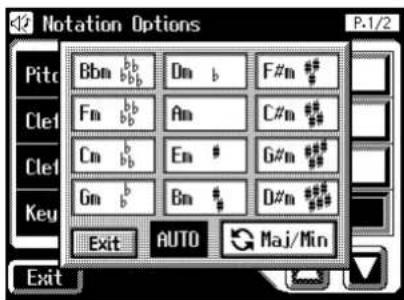

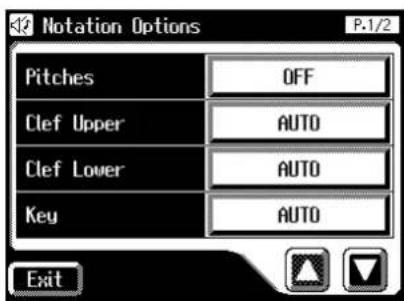

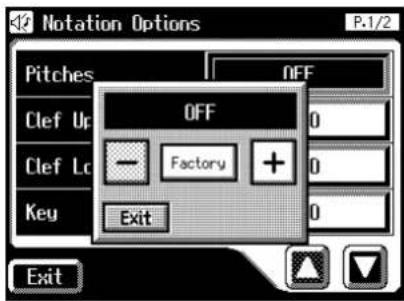

Verändern der Noten-Darstellung 135

Die Aufnahme....137

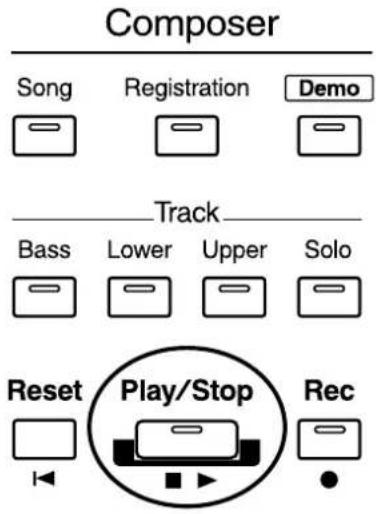

Abspielen eines Songs 138

Einschalten des Vorzählers (Count In Play)....138

Aufnahme der einzelnen Parts nacheinander....139

Neu-Aufnahme einer Passage 140

Löschen der Spieldaten (Song Clear)....141

Umbenennen des Songs (Rename) 141

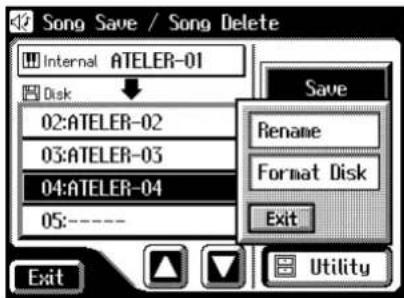

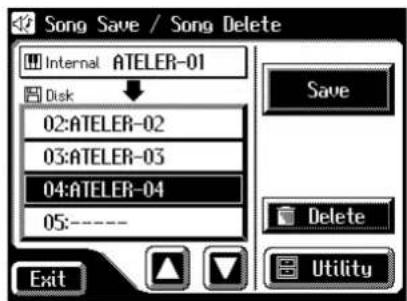

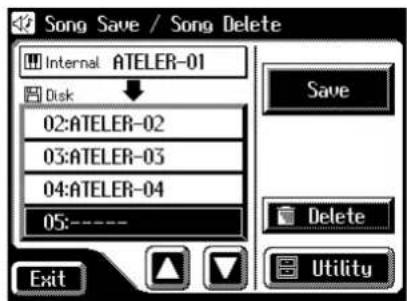

Speichern von Songs auf einer Diskette....143

Laden von Spieldaten in den internen Speicher 145

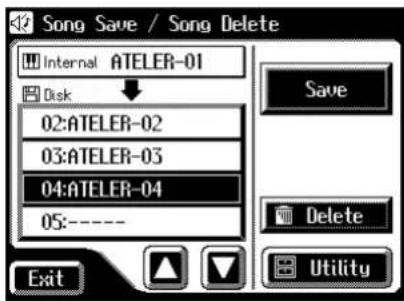

Löschen von Daten einer Diskette 146

Laden eines SMF-Songs und Hinzufügen eigener Spieldaten innerhalb dieses Songs......146

Abspielen des Songs mit verändertem Tempo 147

Neu-Aufnahme eines Songabschnitts (Punch-In) 147

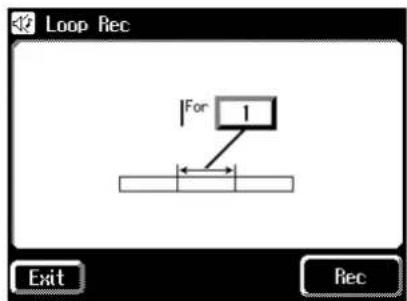

Wiederholte Aufnahme der Rhythmus-Spur (Loop Recording).... 148

Der Vorzähler....149

Kapitel 8 Editieren der Spieldaten....150

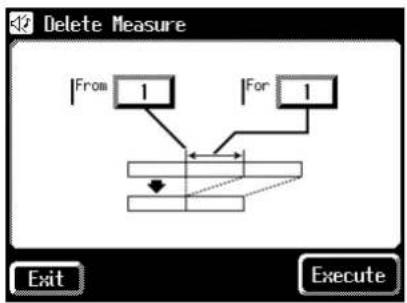

Löschen eines Taktes (Delete Measure) 150

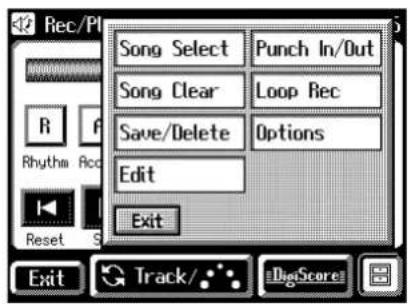

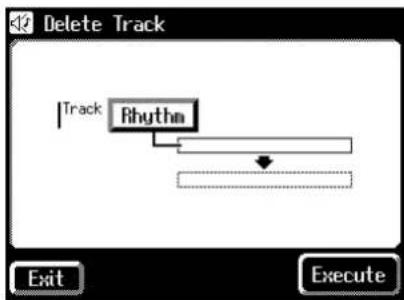

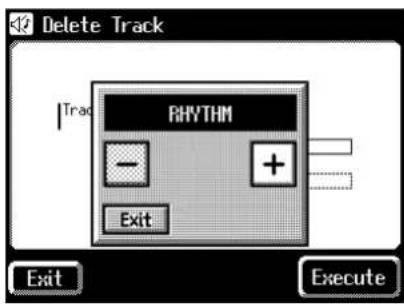

Löschen einer kompletten Spur (Delete Track)....151

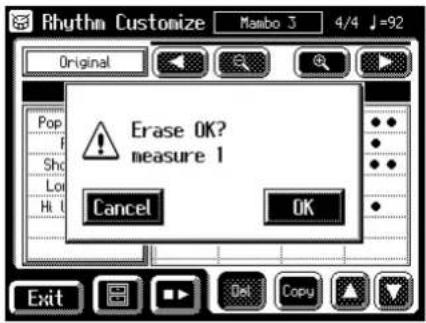

Entfernen von Daten (Erase Event)....152

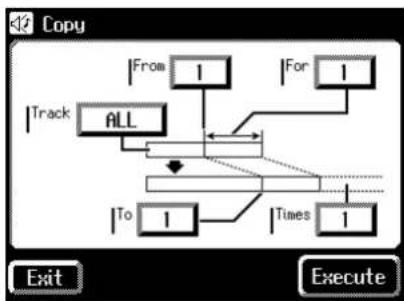

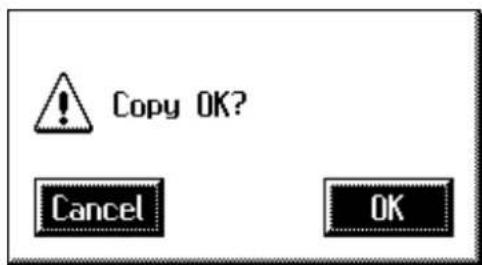

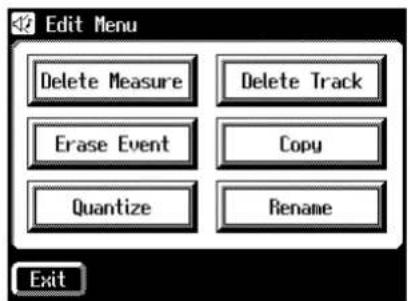

Kopieren von Daten (Copy)....154

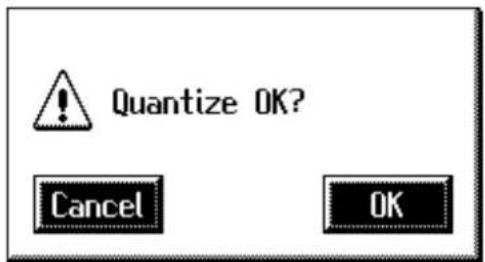

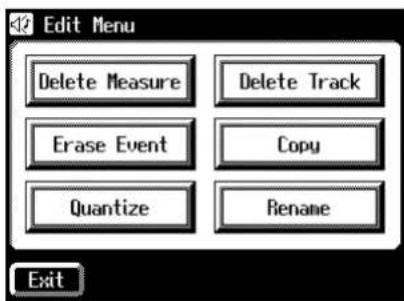

Korrigieren der Noten-Positionen (Quantize) 156

Kapitel 9 Erstellen eigener Rhythmen ....158

Vorbereitungen....159

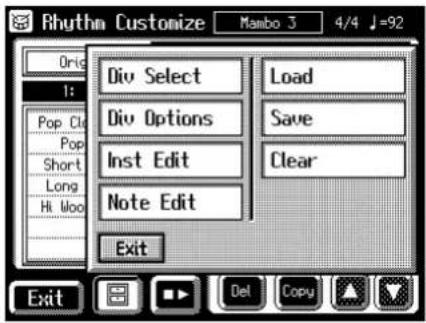

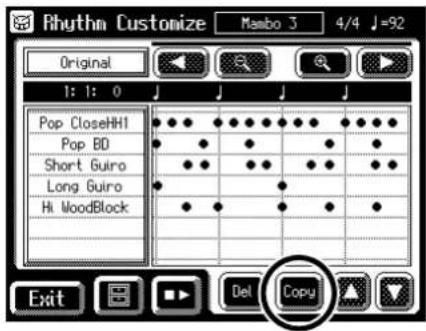

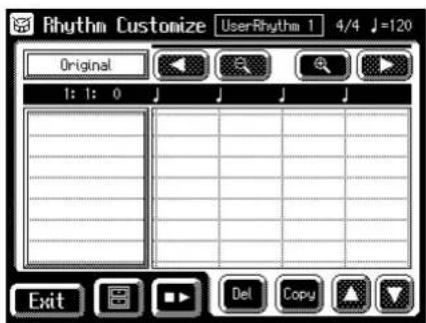

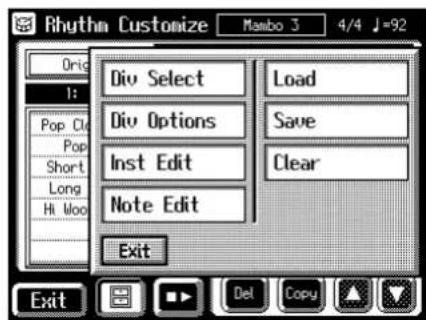

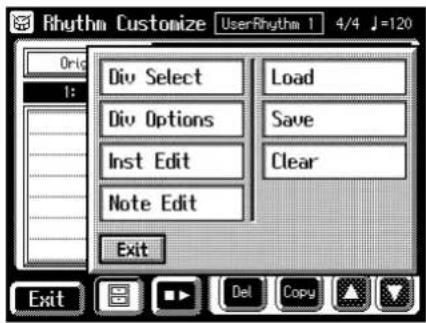

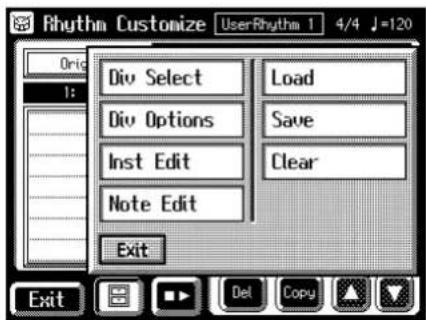

Displaying the Rhythm Customize Screen.... 159

Kapitel 10 Weitere Einstellungen ....169

Einstellungen für das Instrument 169

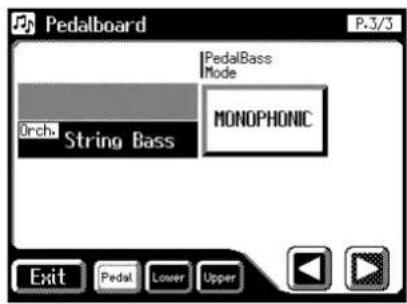

Spielweise des Pedal-Klangs 169

Performance-Einstellungen....170

Zuweisung des Haltepedals 170

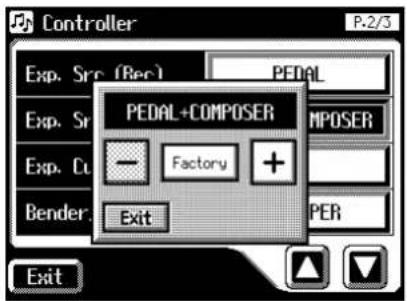

Die Funktion des Expression Pedals 170

Bestimmen der Bereiche, für die der Pitch Bend/Vibrato-Effekt wirkt.... 171

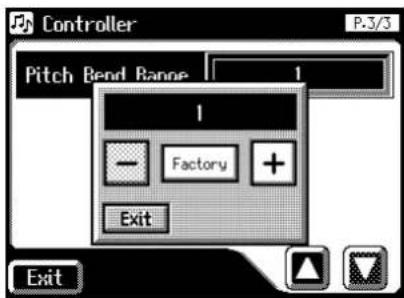

Verändern der Bandbreite des Pitch Bend-Effektes.... 172

Rhythmus-Einstellungen....172

Der Vorzähler-Klang 173

Umschalten des Rhythmus-Tempos 173

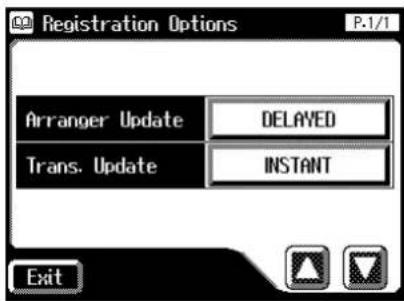

Registrier-Einstellungen 174

Abrufen der Rhythmus- und Arranger-Einstellungen.... 174

Bestimmen der Methode, mit der die Transponierung abgerufen wird 174

Composer-Einstellungen....175

Ein- und Ausschalten der Text-Anzeige (Lyrics) 175

Verändern der Tonart des Song-Playbacks (Playback Transpose).... 175

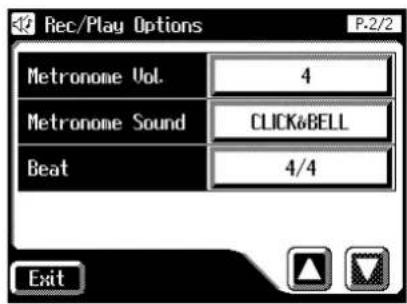

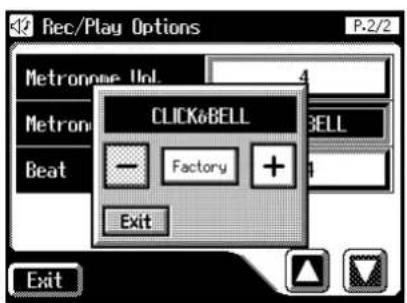

Verändern der Metronom-Einstellung 176

Einstellen der Metronom-Lautstärke 176

Verändern des Metronom-Klangs 177

Einstellen der Taktart 177

Weitere Einstellungen....178

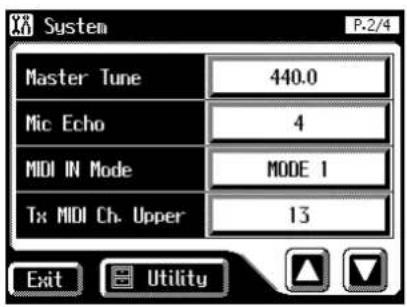

Einstellen der Standard-Tonhöhe (Master Tune).... 178

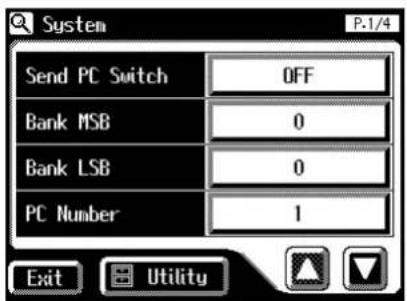

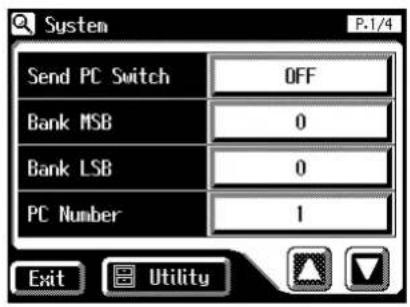

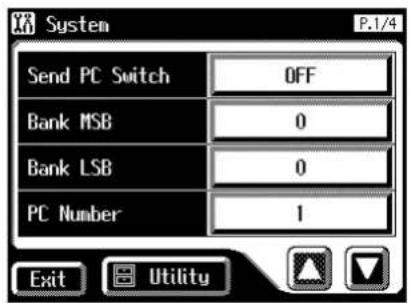

Senden von Programm-Nummern....178

Einstellen der Programm-Nummer....179

Der MIDI IN Mode 179

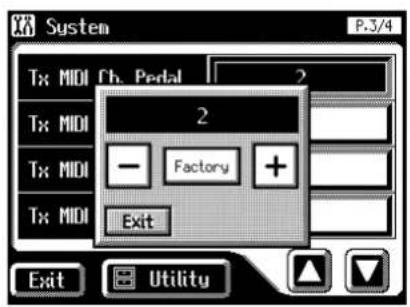

Einstellen der MIDI-Sendekanäle 180

Kalibrieren des Displays 181

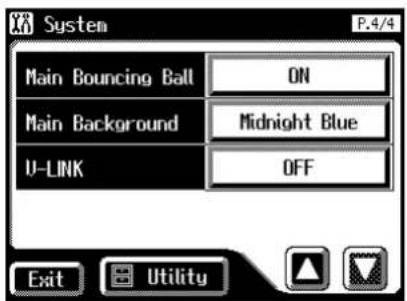

Auswahl des Hintergrundes des Haupt-Displays.... 181

Ausschalten der Springball-Anzeige im Haupt-Display 182

Die V-LINK-Funktion....182

Kapitel 11 Anschluss an externe Instrumente ....184

Namen und Funktionen der Buchsen und Anschlüsse 184

Anschließen externer Audio-Geräte 185

Verbindung über die MIDI-Anschlüsse....186

Anschließen an einen Computer 187

Mögliche Fehlerursachen....188

Fehlermeldungen....194

Liste der Klänge....196

Liste der Drums/SFX Sets....198

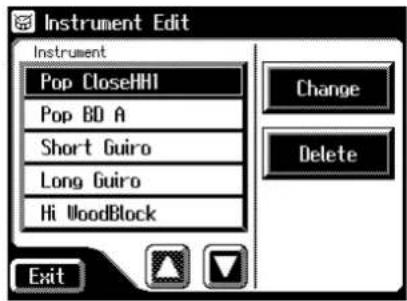

Liste der Instrumente (Rhythm Customize) ......201

Liste der Rhythmen ......208

Liste der Disk-Music Styles ....209

Liste der Akkorde......210

Sachwortverzeichnis ....212

Die Klangerzeugung der Roland ATELIER-Orgeln 213

Einstellungen, die nach Ausschalten gespeichert bleiben......214

Einstellungen, die im internen System abgelegt werden.... 214

Einstellungen, die in einer einzelnen Registrierung gespeichert werden 214

Einstellungen, die für die Registrierungen gesichert werden....214

MIDI-Implementationstabelle ....215

Liste der Demo Songs....216

Liste der Kurzbefehle (Shortcuts) ......218

Technische Daten 219

Index....221

Die Bedienoberfläche

1. Diskettenlaufwerk → S. 66, S. 86, S. 130
2. Lower Voice [Hold]-Taster → S. 50
3. Lower

Öffnen und Schließen des Tastaturdeckels

1. Fassen Sie den Deckel mit zwei Händen und heben Sie diesen an. Schieben Sie den Deckel dann in das Gehäuse.

2. Um den Deckel wieder zu schließen, ziehen Sie diesen nach vorne, und lassen ihn langsam herunter.

WICHTIG

Verletzen Sie dabei nicht Ihre Hand. Bei Kindern sollte immer eine erwachsene Aufsichtsperson anwesend sein.

Wenn Sie die Orgel bewegen möchten, schließen Sie vorher den Tastaturdeckel.

Achten Sie darauf, keine Notenblätter o.ä. auf dem Manual zu lassen, wenn Sie den Deckel schließen möchten.

Der Notenständer

1. Lösen Sie die Schrauben auf der Oberfläche des Instrumentes.

1. Stellen Sie das Notenpult auf das Oberteil, und befestigen Sie es mit den Schrauben in dafür vorgesehenen Löchern.

1. Halten Sie den Notenständer mit einer Hand fest, und drehen Sie die beiden Schrauben wieder fest.

2. Um den Notenständer zu entfernen, halten Sie den Notenständer mit einer Hand fest, und lösen Sie die beiden Schrauben.

Nachdem Sie den Notenständer entfernt haben, drehen Sie die beiden Schrauben wieder fest.

WICHTIG

Achten Sie darauf, dass der Notenständer nicht umknickt. Verwenden Sie für die Befestigung des Notenständers nur die an der Oberfläche des Instrumentes eingedrehten Schrauben.

Anschließen des Netzkabels

1. Stellen Sie zunächst sicher, daß sich der [Power]-Schalter auf der Position "OFF" befindet (= nicht eingedrückt).

1. Verbinden Sie das Netzkabel mit der AC In-Buchse der Orgel und einer Steckdose.

WICHTIG

Verwenden Sie nur das der Orgel beiliegende Netzkabel.

Wenn Sie die Orgel längere Zeit nicht spielen, ziehen Sie vorsichtshalber das Netzkabel aus der Steckdose.

Ein- und Ausschalten

WICHTIG

Schalten Sie die Instrumente immer in der vorgeschriebenen Reihenfolge ein, um Beschädigungen durch Signalspitzen (z.B. der Lautsprecher) vorzubeugen.

Einschalten

1. Überprüfen Sie, ob

• das Netzkabel korrekt angeschlossen ist
- der [Master Volume]-Regler auf der Position "Min" steht.

1. Drücken Sie den [Power On]-Taster, um die Orgel einzuschalten.

Die Power-Anzeige leuchtet rot.

Die Orgel ist nach Überbrückung des Schutzschaltkreises nach einigen Sekunden betriebsbereit.

1. Der [Master Volume]-Regler steuert die Gesamtlautstärke des Instrumentes.

Stellen Sie das Expression Pedal auf die Mittel-Position. Regeln Sie dann die Gesamtlautstärke mit dem [Master Volume]-Regler auf einen angenehmen Wert. Nun können Sie die Lautstärke mit dem Expression Pedal variieren.

■Ausschalten

1. Setzen Sie den [Master Volume]-Regler auf die Position „Min“ (leiseste Lautstärke).
2. Drücken Sie den [Power On]-Schalter, um die Orgel auszuschalten.

Anschließen der Kopfhörer

Die Kopfhöreranschlüsse befinden sich links unterhalb des Manuals.

1. Schließen Sie den/die Stereo-Kopfhörer an die Phones-Buchse(n) an.

Nach Anschließen eines Kopfhörers sind die Lautsprecher der Orgel stummgeschaltet, so daß Sie dann "unter Ausschluß der Öffentlichkeit" spielen und üben können.

Phones

1. Regeln Sie die Kopfhörer-Lautstärke entweder mit dem [Master Volume]-Regler oder dem Expression-Pedal.

Verwenden Sie möglichst nur Stereo-Kopfhörer.

Hinweise zur Verwendung von Kopfhörern

• Achten Sie darauf, das Kabel des Kopfhörers nicht zu beschädigen.
• Verringern Sie die Lautstärke der Orgel, bevor Sie den Kopfhörer anschließen, damit die Lautsprecher des Kopfhörers nicht beschädigt werden.
• Achten Sie darauf, die Lautstärke nicht zu hoch einzustellen, damit keine Beeinträchtigung Ihres Gehörs bzw. Gehörschäden auftreten.

Anschließen eines Mikrofons

Die AT-45 besitzt einen Mikrofon-Anschluss. Sie können damit Ihren Gesang bzw. Ihre Ansage über die Lautsprecher der Orgel wiedergeben.

1. Schließen Sie das Mikrofon an die Mic In-Buchse (Unterseite der Orgel) an.
2. Stellen Sie die Mikrofon-Lautstärke mit dem [Mic Volume]-Regler ein.
3. Stellen Sie die Echo-Lautstärke mit dem [Mic Echo]-Regler ein.

Ein Mikrofon erhalten Sie als zusätzliches Zubehör bei Ihrem Roland-Vertragspartner.

Hinweise zur Verwendung von Mikrofonen

• Achten Sie darauf, die Lautstärke nicht zu hoch einzustellen.
• Regeln Sie die Lautstärke herunter, bevor Sie das Mikrofon anschließen, damit die Lautsprecher keine lauten Nebengeräusche erzeugen.
• Bei zu hoher Mikrofon-Lautstärke können Rückkopplungen auftreten, die ein lautes Pfeifgeräusch im Lautsprecher zur Folge haben. Vergrößern Sie in diesem Fall den Abstand zwischen Mikrofon und Lautsprecher, verändern Sie die Position des Mikrofons bzw. verringern Sie die Mikrofon-Lautstärke.

Abrufen der Werksvoreinstellungen

Das Abrufen der Werksvoreinstellungen wird auch als "Factory Reset" bezeichnet.

1. Stellen Sie sicher, dass sich im Laufwerk keine Diskette befindet.
2. Berühren Sie im Haupt-Display. Das System-Display erscheint.

1. Berühren Sie . Das Utility-Display erscheint:

1. Berühren Sie im Utility-Display .

Die Einstellungen der Bedienelemente (S. 52) können initialisiert werden, wenn Sie berühren.

Die folgende Bestätigungs-Abfrage erscheint:

Wenn Sie berühren, wird der Vorgang abgebrochen, und das System-Display erscheint wieder.

1. Berühren Sie , um die Werksvoreinstellungen abzurufen.

WICHTIG

Schalten Sie das Instrument nicht aus, solange dieser Vorgang noch nicht abgeschlossen ist!

Durch Abrufen der Werksvoreinstellungen werden alle Registrierungen zurückgesetzt. Speichern Sie daher vorher Ihre Einstellungen auf einer Diskette. Siehe "Speichern von Registration-Sets auf eine Diskette" (S. 88).

WICHTIG

Um den User-Speicher (S. 52) auf seine Werksvoreinstellungen zurückzusetzen, lesen Sie S. 68.

Die Werksvoreinstellungen können auch wie folgt abgerufen werden:

1. Stellen Sie sicher, dass sich im Laufwerk keine Diskette befindet.
2. Schalten Sie das Instrument aus.
3. Halten Sie den [One Touch Program]-Taster gedrückt, und schalten Sie das Instrument ein:

Power On

Halten Sie den [One Touch Program]-Taster so lange gedrückt, bis das folgende Display erscheint:

Schalten Sie das Instrument nicht aus, solange dieser Vorgang noch nicht abgeschlossen ist!

Abrufen der Werksvoreinstellungen aller Einstellungen außer denen des User-Speichers

Dieser Vorgang wird als "Panel Reset" bezeichnet.

Der User-Speicher

Der User-Speicher beinhaltet die Einstellungen für die User-Rhythmen bzw. der Rhythmen von Music Style-Disketten.

Sie können Rhythmen von Disketten in den internen User-Speicher kopieren (S. 158).

1. Stellen Sie sicher, dass sich im Laufwerk keine Diskette befindet.
2. Berühren Sie im Haupt-Display.

Das System-Display erscheint.

1. Berühren Sie im System-Display .

1. Berühren Sie im Utility-Display .

Die folgende Bestätigungs-Abfrage erscheint:

Wenn Sie berühren, wird der Vorgang abgebrochen, und das System-Display erscheint wieder.

1. Berühren Sie , um die "Panel Reset"-Werksvoreinstellungen abzurufen.

WICHTIG

Schalten Sie das Instrument nicht aus, solange dieser Vorgang noch nicht abgeschlossen ist!

Um den User-Speicher (S. 52) auf seine Werksvoreinstellungen zurückzusetzen, lesen Sie S. 68.

Das Display

Die AT-45 besitzt ein berührungsempfindliches Display (auch "Touch Screen" genannt). Damit können Sie viele Bedienvorgänge direkt durch Berühren eines der Symbole im Display ausführen.

■Die verschiedenen Display-Anzeigen

Das Haupt-Display

Nr. Beschreibung
1 Tempo
2 Measure (Takt)
3 Beat (Taktschlag)
4	Bouncing Ball (Taktanzeige)Diese Anzeige erscheint als “springender Ball” im Takt des Rhythmus oder Songs.
5	TransposeZeigt den Transponierwert an.
6	AkkordbezeichnungZeigt den Akkordnamen an, der auf dem unteren Manual gespielt wird.
7	Namen-AuswahltasterÜber dieses Feld können Bezeichnungen abgerufen werden Rhythmus-Name, Song-Name oder Registrierungs-Name).
8 Rhythmus-Name/Song-Name/Registration-Name
9	Voice NameZeigt den Namen des Klangs an, der über das obere Manual gespielt wird.
10	MUSIC ASSISTAktiviert die Music Assistant-Funktion (S. 28).

WICHTIG

Die in dieser Anleitung verwendeten Abbildungen für die Display-Anzeigen sind lediglich Beispiele und müssen nicht zwangsläufig mit der Anzeige des Displays Ihres Instrumentes übereinstimmen.

WICHTIG

Berühren Sie die Symbole im Display nur leicht. Drücken Sie nicht zu fest auf das Display, ansonsten kann dieses beschädigt werden.

WICHTIG

Wenn das Instrument nicht mehr korrekt auf das Berühren eines Symbols im Display reagiert, muss das Display neu kalibriert werden. Lesen Sie dazu den Abschnitt "Kalibrieren des Displays" (S. 181).

WICHTIG

Legen Sie keine Gegenstände auf das Display.

HINWEIS

Sie können den Kontrast des Displays verändern (S. 184).

HINWEIS

Sie können die Springball-Anzeige bei Bedarf ausschalten (S. 182).

Nr. Beschreibung

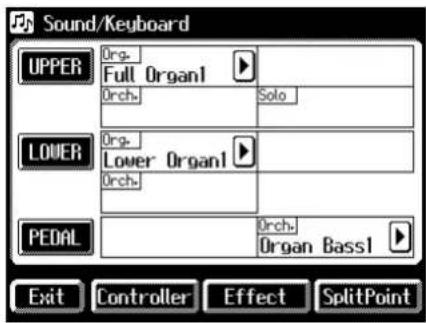

11	Sound/KbdZur Auswahl eines einen Klangs oder Veränderung einer Einstellung (z.B. Effekt-Lautstärke).
12	RhythmZum Starten eines internen Rhythmus, eines Rhythmus von der Diskette, zum Sichern eines Rhythmus im internen Speicher oder Aufrufen der Rhythmus-Parameter.
13	RegistrationZum Laden von Registrierungen in den internen Speicher, Sichern von internen Registrierungen auf einer Diskette oder Auf-rufen der Registrierungs-Parameter.
14	Rec/PlayZum Abspielen bzw. Aufnehmen eines Songs. Während der Song-Wiedergabe kann die Notendarstellung aktiviert werden.
15	SystemAufrufen verschiedener System-Einstellungen.
16	Quick GuideAktivieren der Quick Guide-Funktion. Während das Quick Guide-Display aufgerufen ist, können Sie über die Tastatur oder einen die gewünschte Display-Anzeige aufrufen (S. 31).

V-LINK	Dieses Symbol wird angezeigt, wenn die V-LINK-Funktion eingeschaltet ist.→ V-LINK-Funktion (S. 182)
	Dieses Symbol wird angezeigt, wenn im Instrument SMF-Musikdaten gespeichert sind.
	Dieses Symbol wird angezeigt, wenn Einstellungen des aktuellen Songs verändert wurden.
	Dieses Symbol wird angezeigt, wenn ein “Active Expression”-Klang ausgewählt ist.→ Active Expression-Klang (S. 43)
	Dieses Symbol wird angezeigt, wenn ein EX-Klang ausgewählt ist.→ EX-Klang (S. 39)

Die häufig erscheinenden Symbole und das Utility-Display

Taster Bedeutung
	Einige Displays sind über mehrere Seiten verteilt.Durch Berühren von < [IMAGE] < [IMAGE] können Sie die Display-Seiten umblättern.
	Durch Berühren von < [IMAGE] das jeweils vorherige Display aufgerufen. Durch mehrfaches Drücken von < [IMAGE] schen Sie wieder das Haupt-Display.

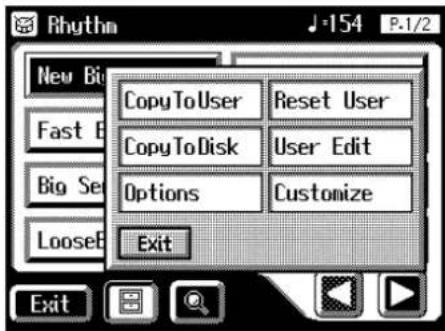

Das Sub-Fenster

Wenn Sie im Haupt-Display bzw. in anderen Displays berühren, erscheint ein "Sub-Fenster":

Wenn Sie im Sub-Fenster ein Symbol berühren, wird das ausgewählte Menu angezeigt und das Sub-Fenster automatisch geschlossen.

Durch Berühren von wird das Sub-Fenster wieder geschlossen.

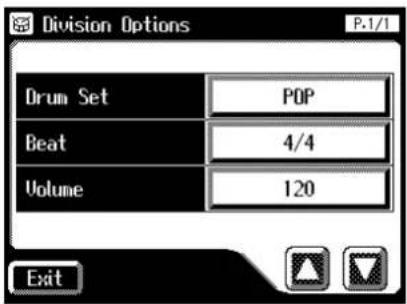

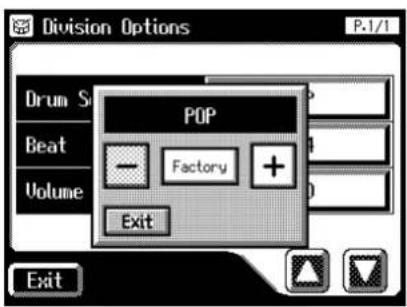

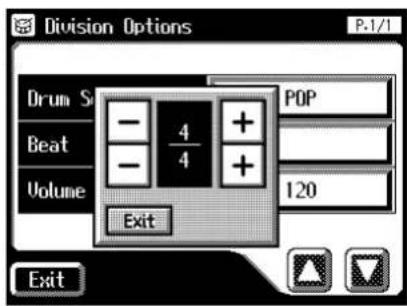

Sub-Fenster zum Einstellen von Parameter-Werten

Wenn Sie im System-Display ein Sub-Fenster aufrufen, erscheint ein Display ähnlich des folgenden:

Factory	Abrufen der Voreinstellung des Parameters
- +	Verändern des Parameter-Wertes

Verschiedene Funktionen

Abspielen der Demo Songs

Die AT-45 besitzt eingebaute Demo Songs, welche die außergewöhnliche Qualität der Klänge und der Begleitung demonstrieren.

HINWEIS Siehe auch "Liste der Demo Songs" (S. 216).

1. Stellen Sie sicher, daß sich im Laufwerk keine Diskette befindet.

Drücken Sie ggf. den Eject-Taster, um die Diskette auswerfen zu lassen.

1. Drücken Sie den [Demo]-Taster, so dass die Anzeige leuchtet.

Das Demo-Display erscheint:

1. Berühren Sie <> beet < >, um den gewünschten Demo Song auszuwählen.

1. Berühren Sie < >, um die Wiedergabe zu starten.

Nach Abschluss des gewählten Demo Songs wird automatisch der nachfolgende Demo Song abgespielt.

1. Berühren Sie < >, um die Wiedergabe zu stoppen.
2. Drücken Sie den [Demo]-Taster, um das Demo-Display wieder zu verlassen.

Wenn das folgende Display erscheint

Wenn Sie einen eigenen Song erstellt haben, diesen aber noch nicht auf einer Diskette gesichert haben, erscheint das folgende Display (die Demo Songs sind zu diesem Zeitpunkt noch nicht abspielbar):

1. Um die Daten im internen Songspeicher zu löschen, berühren Sie .

Um den Vorgang abzubrechen, berühren Sie .

Die Wiedergabe kann auch durch Drücken des [Play/Stop]-Tasters gestartet bzw. gestoppt werden.

Wenn Sie die Daten auf einer Diskette sichern möchten, lesen Sie den Abschnitt "Speichern von Songs auf einer Diskette" (S. 143).

Alle Rechte vorbehalten. Bitte beachten Sie die gesetzlichen Copyright- Vorschriften.

Die Spieldaten der Demo Songs werden nicht über MIDI OUT ausgegeben.

Die Music Assistant-Funktion

In der Orgel sind Registrierungen bekannter Songs gespeichert. Mithilfe der Music Assistant-Funktion können Sie die passenden Registrierungen abrufen und dann den Song mit der Orgel originalgetreu nachspielen. Wählen Sie bei den Fachbegriffen den gewünschten Song aus, wählen Sie dann den gewünschten Rhythmus und die gewünschte Melodiestimme. Alle anderen Einstellungen werden von der Orgel automatisch vorgenommen.

1. Wählen Sie das Haupt-Display aus.

2. Berühren Sie im Haupt-Display.

Das Music Assistant-Display erscheint.

Durch Berühren von wird das aktuell abgebildete Display wieder geschlossen.

1. Berühren Sie <>>um Die Display-Seiten umzuschalten, und berühren Sie das Feld mit dem gewünschten Songtitel.

Nach Auswahl des Songtitels werden verschiedene Registrierungen automatisch auf die Registration [1]–[4]-Taster gespeichert.

1. Spielen Sie einen Akkord auf dem unteren Manual.

Die Wiedergabe beginnt mit einem Intro, und danach folgen der Rhythmus und die Automatische Begleitung.

1. Wählen Sie die gewünschte Registrierung über die Registration-Taster [1]–[4] aus.
2. Um die Music Assistant-Funktion wieder abzuschalten, drücken Sie den [One Touch Program]-Taster, so dass die Anzeige erlischt.
3. Berühren Sie .

■Die Music Assistant Search-Funktion

Sie können die Songauswahl nach verschiedenen Kriterien vornehmen, z.B. nach Song-Namen bzw. anderen verschiedenen Aspekten.

1. Berühren Sie im Haupt-Display.

Das Music Assistant-Display erscheint.

abgebildete Display wieder geschlossen.

2. Berühren Sie im Music Assistant-Display.

Ein Sub-Fenster erscheint.

Suchen nach Song-Namen

3. Berühren Sie .

4. Wählen Sie den gewünschten Anfangsbuchstaben aus.

Beispiel: Berühren Sie so oft, bis der gewünschte Buchstabe in der Mitte des Displays erscheint.

Durch Berühren von wird zwischen Buchstaben und Zahlen umgeschaltet.

5. Berühren Sie (Start Search).

Nach kurzer Zeit erscheint das Suchergebnis im Display.

Mit können Sie den Vorgang abbrechen.

6. Berühren Sie eine der Music Assistant-Registrierungen.

Berühren Sie , um wieder das Music Assistant-Display aufzurufen.

Suchen nach verschiedenen anderen Aspekten

3. Berühren Sie .

1. Berühren Sie das gewünschte Feld der Bereiche "Tempo", "Rhythm", "Genre" oder "Scene".
2. Verändern Sie die Einstellung durch Berühren von

1. Berühren Sie (Start Search).

Nach kurzer Zeit erscheint das Suchergebnis im Display. Mit können Sie den Vorgang abbrechen.

1. Berühren Sie eine der Music Assistant-Registrierungen.

Berühren Sie , um wieder das Music Assistant-Display aufzurufen.

Die Quick Guide-Funktion

Mithilfe der Quick Guide-Funktion können verschiedene Funktionen schnell aufgerufen werden. Sie können nach Aufrufen des Quick Guide-Displays durch Spielen einer Note, Drücken eines Tasters oder Fußpedals das entsprechende Display schnell auswählen.

1. Berühren Sie im Haupt-Display.

Das folgende Quick Guide-Display erscheint für ein paar Sekunden:

Durch Berühren von wird das aktuell abgebildete Display wieder geschlossen.

Nähere Informationen zur Quick Guide-Funktion finden Sie in der "Liste der Kurzbefehle (Shortcuts)" (S. 218).

1. Spielen Sie eine Note, drücken Sie einen Taster bzw. ein Fußpedal, solange das Quick Guide-Display angezeigt wird. Das entsprechende Einstell-Display für die Tastatur, den Bedientaster oder das Fußpedal wird direkt angewählt.
2. Verändern Sie den gewünschten Parameterwert im aktuell angezeigten Display.
3. Berühren Sie , um das Display wieder zu schließen.

Das Haupt-Display erscheint wieder.

■Das Index Menu

Wenn Sie im Quick Guide-Display berühren, wird das Index-Menu aufgerufen. Im Index Menu-Display können Sie dann den gewünschten Begriff berühren. Daraufhin wird sofort das entsprechende Einstell-Display angewählt.

1. Berühren Sie im Haupt-Display.

Das folgende Quick Guide-Display erscheint für ein paar Sekunden:

1. Berühren Sie im Quick Guide-Display.

Das folgende Display erscheint.

1. Berühren Sie das Feld mit dem gewünschten Anfangsbuchstaben (A-W), z.B. das "S":

Das Quick Guide Index-Display mit den Begriffen, die mit "S" beginnen, erscheint.

Mit den Pfeil-Tastern können Sie die Display-Seite umblättern. Oben rechts (Anzeige "P.1/3") sehen Sie, wie viele Seiten Sie für den gewählten Anfangsbuchstaben anwählen können und welche Seite aktuell angezeigt wird.

1. Berühren Sie das Feld mit dem gewünschten Fachbegriff.
   Das Einstell-Display des gewählten Fachbegriffs wird direkt angewählt.
2. Verändern Sie den gewünschten Parameterwert im aktuell angezeigten Display.
3. Berühren Sie .

Das Haupt-Display erscheint.

Kapitel 1 Spielen der Klänge

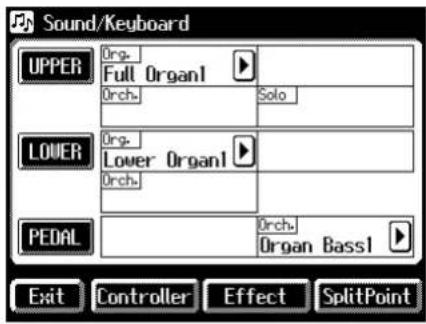

Auswahl der Klänge

■ Die Begriffe "Klänge" und "Parts"

Die AT-45 besitzt 2 Manuale (oberes und unteres Manual) und ein Basspedal. Das obere Manual wird auch als „Upper“ und das untere Manual als „Lower“ bezeichnet.

Das obere und untere Manual besitzen jeweils zwei Parts: "Organ" und "Orchestral". Das bedeutet, dass Sie pro Manual bis zu zwei Klänge gleichzeitig spielen können. Zusätzlich können Sie den "Solo"-Klang auf dem oberen oder unteren Manual spielen.

Das Fußpedal besitzt einen Part, den "Pedal"-Part.

Manual Parts
Upper Manual	Upper Organ
	Upper Orchestral
	Solo(wenn die Anzeige des Solo [To Lower]-Taster erloschen ist)
Lower Manual	Lower Organ
	Lower Orchestral
	Solo(wenn die Anzeige des Solo [To Lower]-Taster leuchtet)
Pedal-Einheit Pedal

Um den Solo-Klang über das untere Manual zu spielen, wählen Sie einen Solo-Klang aus und drücken Sie danach den Solo [To Lower]-Taster (S. 124).

■Die Funktionen der Upper/Lower/Pedal Bass-Taster

Jedesmal, wenn Sie einen der Voice-Taster (Klanganwahl-Taster) drücken, wird dessen Taster-Anzeige ein- bzw. ausgeschaltet. Wenn die Taster-Anzeige leuchtet, kann der Klang gespielt werden.

Jedem Voice-Taster sind zwei Klänge aus der gleichen Klanggruppe zugeordnet. Taster, denen zwei Klänge verschiedener Klanggruppen zugewiesen sind, besitzen einen Aufdruck für beide Klänge.

Die Umschaltung zwischen beiden Klängen geschieht über den [Alternate]-Taster.

[Alternate]-Taster Klangauswahl
Der [Alternate]-Taster ist erloschen.	Es wird der Klang gespielt, dessen Name auf dem Taster aufgedruckt ist.
Der [Alternate]-Taster leuchtet.	Es wird entweder der zweite Klang (aus der gleichen Klanggruppe) gespielt oder, wenn auf dem Taster zwei Klangnamen aufgedruckt sind, der Klang mit der unteren Bezeichnung gespielt.

WICHTIG

Wenn keiner der Voice-Taster leuchtet, kann über die Manuale kein Klang gespielt werden.

■Auswahl der Upper- und Lower-Klänge

Drücken Sie für das gewünschte Manual (Upper oder Lower) einen der Taster „Organ“ oder “Orchestral”.

Nach Einschalten der Orgel wird auf dem oberen Manual der Klang „Full Organ 3“ und auf dem unteren Manual der Klang „Lower Organ1“ gespielt.

Beispiel: Auswahl von "ComboJazzOrg" für den Upper Organ-Part und "Grand Piano" für den Upper Orchestral-Part.

1. Drücken Sie den Upper Organ [Jazz]-Taster (die Anzeige leuchtet).

Der Name des ausgewählten Klangs erscheint für einige Sekunden im Display:

Nun können Sie den Klang "Jazz Organ 2" auf dem oberen Manual spielen.

2. Drücken Sie den Upper Organ [Alternate]-Taster (die Anzeige leuchtet).

Nun können Sie den Klang "ComboJazzOrg" auf dem oberen Manual spielen.

Mit dem [Alternate]-Taster können Sie zwischen den beiden Klängen umschalten, die dem Klang-Taster zugewiesen sind.

3. Drücken Sie den Upper Orchestral [Piano]-Taster (die Anzeige leuchtet).

Damit wird der Klang "Grand Piano" ebenfalls dem oberen Manual zugewiesen, und Sie können die beiden Klänge gleichzeitig auf dem oberen Manual spielen.

Die Lower-Klangfarbe wird genauso ausgewählt wie die Upper-Klangfarbe.

■Auswahl eines Klangs für den Pedal Bass

Nach Einschalten der Orgel ist dem Fußpedal der Klang „Organ Bass 1“ zugewiesen. Diesen Klang können Sie wie folgt wechseln:

Pedal

Beispiel: Auswahl des Klangs "E. Bass 1"

1. Drücken Sie den Pedal [Electric]-Taster (die Anzeige leuchtet).

Der Name des ausgewählten Klangs erscheint für einige Sekunden im Display:

Nun können Sie über das Fußpedal den Klang "E. Bass 1" (Electric Bass 1) spielen.

Normalerweise wird der Klang des Fußpedals monophon (einstimmig) gespielt. Sie können diesen Klang aber auch polyphon (mehrstimmig) spielen (S. 169).

Wenn Sie den Pedal [To Lower]-Taster drücken (die Anzeige leuchtet), wird der Pedal Bass-Klang über das untere Manual gespielt, nicht mehr über das Fußpedal (S. 127).

■Auswahl des Solo-Klangs

Die Solostimme wird immer einstimmig (monophon) gespielt und erklingt für die höchste auf dem oberen Manual gespielte Note.

Beispiel: Auswahl des Klangs "Trumpet" für den Solo-Part

1. Drücken Sie den Solo [Trumpet]-Taster (die Anzeige leuchtet).

Der Name des ausgewählten Klangs erscheint für einige Sekunden im Display:

Spielen Sie auf dem oberen Manual. Die höchste Note auf dem oberen Manual erklingt mit dem Trompeten-Sound.

Mit dem [Alternate]-Taster können Sie die beiden Klänge, die dem Solo [Trumpet]-Taster zugewiesen sind, umschalten.

Wenn Sie den Solo [To Lower]-Taster drücken (unterhalb der Solo Voice-Taster), können Sie den Soloklang über das untere Manual spielen. Siehe "Spielen des Solo-Klangs auf dem unteren Manual (Solo [To Lower] Taster)" (S. 124).

Sie können das

Klangverhalten des Solo-Klangs auch verändern, z.B. so, daß nicht die höchste, sondern die zuletzt gespielte Note mit dem Solo-Klang erklingt. Siehe "Spielweise des Solo-Klangs" (S. 125).

■Auswahl eines Klangs über den [Others]-Taster

Einen [Others]-Taster finden Sie für jeden der Parts der Orgel. Über den [Others]-Taster erreichen Sie alle in der Orgel befindlichen Klänge.

Jedem [Others]-Taster können zwei Klänge zugeordnet werden. Mit dem [Alternate]-Taster können Sie die beiden Klänge umschalten.

1. Drücken Sie den [Alternate]-Taster, des Bereichs, für den ein Klang ausgewählt werden soll.

Die Anzeige des [Alternate]-Tasters leuchtet oder ist erloschen.

2. Drücken Sie den [Others]-Taster des Parts, für den ein anderer Klang ausgewählt werden soll.

Das Others Voice-Display erscheint für einige Sekunden:

3. Berühren Sie links im Display das Klanggruppen-Feld.

Wenn Sie den [Others]-Taster drücken, erscheint zwar das Others Voice-Display, falls Sie dieses aber nicht berühren, erscheint kurz darauf automatisch wieder das Basis-Display.

Die mit dem Symbol EX gekennzeichneten Klänge sind besonders komplexe Sounds.

Ein Sub-Fenster mit einer Liste der Klanggruppen erscheint:

4. Berühren Sie im Sub-Fenster das Feld der gewünschten Klanggruppe.

Die Anzeige des gedrückten [Others]-Tasters blinkt, und das entsprechende Others Voice-Display erscheint:

1. Berühren Sie < > um die Display-Seite umzublättern, und wählen Sie durch Berühren eines Feldes den gewünschten Klang aus.

2. Drücken Sie den blinkenden [Others]-Taster, um die Auswahl des Klangs zu bestätigen.

Die Anzeige des [Others]-Tasters leuchtet nun konstant.

Nach Berühren von im Voice Select-Display werden nur die "Active Expression"-Klänge angezeigt. Diese können den [Others]-Tastern der Parts Upper Orchestral, Lower Orchestral und Solo zugewiesen werden. Lesen Sie dazu auch den Abschnitt "Spielen eines Active Expression-Klangs" (S. 43).

Sie können die Auswahl auch durch Berühren von im Others Voice (Other Voice Select)-Display bestätigen oder eine Taste auf dem Manual drücken, über das der zugewiesene Klang des betreffenden Parts gespielt wird.

Nähere Informationen zu den Klängen, die einem [Others]-Taster zugewiesen werden können, finden Sie in der "Liste der Klänge" (S. 196).

■Spielen eines Vokal-Klangs

1. Drücken Sie den [Alternate]-Taster des Bereichs, für den ein Klang ausgewählt werden soll.

Die Anzeige des [Alternate]-Tasters leuchtet oder ist erloschen.

1. Drücken Sie den [Others]-Taster des Parts, für den ein anderer Klang ausgewählt werden soll.

Das Others Voice-Display erscheint für einige Sekunden:

1. Berühren Sie oben links das Klanggruppen-Feld.

Ein Sub-Fenster mit einer Liste der Klanggruppen erscheint:

Nähere Informationen zu den Klängen, die einem [Others]-Taster zugewiesen werden können, finden Sie in der "Liste der Klänge" (S. 196).

WICHTIG

Wenn Sie den [Others]-Taster drücken, erscheint zwar das Others Voice-Display, falls Sie dieses aber nicht berühren, erscheint kurz darauf automatisch wieder das Basis-Display.

4. Berühren Sie im Sub-Fenster das Feld .

Die Anzeige des gedrückten [Others]-Tasters blinkt, und das entsprechende Others Voice-Display mit der "Human Voice"-Klanggruppe erscheint:

5. Berühren Sie < > um die Display-Seite umzublättern, und wählen Sie durch Berühren eines Feldes den gewünschten Klang aus.

6. Drücken Sie den blinkenden [Others]-Taster, um die Auswahl des Klangs zu bestätigen.

Die Anzeige des [Others]-Tasters leuchtet nun konstant.

HINWEIS

Einige Vokal-Klänge wie z.B. "Jazz Scat" lassen sich über die Anschlagdynamik der Tastatur umschalten. Wenn im Utility Menu der Parameter "Initial Touch"(S. 169) auf "OFF" steht, ist diese Klangumschaltung über die Spieldynamik nicht möglich.

HNWEIS

Sie können die Auswahl auch durch Berühren von im Others Voice (Other Voice Select)-Display bestätigen oder eine Taste auf dem Manual drücken, über das der zugewiesene Klang des betreffenden Parts gespielt wird.

■Spielen eines Active Expression-Klangs

Einige Klänge sind als "Active Expression-Klänge" vorprogrammiert, d.h., diese Klänge werden bei Bewegen des Expression-Pedals nicht nur in der Lautstärke verändert, sondern es werden auch zusätzliche Klänge ein- bzw. ausgeblendet.

Die "Active Expression"-Klänge können den [Others]-Tastern der Parts Upper Orchestral, Lower Orchestral und Solo zugewiesen werden.

1. Drücken Sie einen der [Others]-Taster der Parts Upper Orchestral, Lower Orchestral oder Solo.

Das entsprechende Others Voice-Display erscheint.

2. Berühren Sie oben links das Klanggruppen-Feld.

Ein Sub-Fenster mit einer Liste der Klanggruppen erscheint:

3. Berühren Sie im Sub-Fenster das Feld (Active Expression Voice).

Das entsprechende Others Voice-Display erscheint, und nur die "Active Expression"-Klänge werden im Display angezeigt.

4. Berühren Sie den gewünschten Klang-Namen.

5. Drücken Sie den blinkenden [Others]-Taster, um die Auswahl des Klangs zu bestätigen.

Die Anzeige des [Others]-Tasters leuchtet nun konstant.

Siehe "Liste der Klänge" (S. 196).

WICHTIG

Sie können zwar einen Active Expression-Klang auch für andere Parts auswählen, allerdings wird hier kein Active Expression-Effekt erzeugt

und das Symbol

(Active Expression) nicht angezeigt.

Sie können die Auswahl auch durch Berühren von im Others Voice (Other Voice Select)-Display bestätigen oder eine Taste auf dem Manual drücken, über das der zugewiesene Klang des betreffenden Parts gespielt wird.

Einstellen der Lautstärke-Balance

Die AT-45 ermöglicht die Einstellung der Lautstärke-Balance der verschiedenen Parts untereinander.

Die Einstellung der Part-Lautstärke geschieht über die folgenden Taster:

Taster Part
Accomp/SMF [▲] [▼]-Taster	Automatische Begleitung (außer Bass)
	Songdaten, die nicht das Atelier-Format be-sitzen (z.B. SMF Playback-Daten)
Rhythm [▲] [▼]-Taster	Rhythmus
	Drums/SFX
Pedal [▲] [▼]-Taster	Pedal-Klang
	Bass-Part der Automatischen Begleitung

1. Verändern Sie die Lautstärke eines Parts mit den jeweiligen

[▲] und [▼]-Tastern.

Mit dem [▲]-Taster wird die Lautstärke erhöht, mit dem [▼]-Taster verringert. Der Einstellbereich ist [0] bis [12].

Bei "0" ist der Klang eines Parts nicht hörbar.

Bei Drücken eines der Taster [▲] oder [▼] erscheint im Display für einige Sekunden die "Part Balance Monitor"-Anzeige, in der Sie die Lautstärke-Verhältnisse der verschiedenen Parts überprüfen können:

Die Part Balance Monitor-Anzeige wird nur für einige Sekunden angezeigt und danach automatisch geschlossen. Wenn Sie berühren, wird die Anzeige so lange abgebildet, bis Sie berühren.

Oktavieren der Klänge (Octave Shift)

Mit Octave Shift können Sie die Tonhöhe der Klänge aller Parts bis zu 3 Oktaven herab- oder heraufsetzen.

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

2. Berühren Sie , oder .

Menu Part, dessen Oktavlage verändert wird

UPPER Upper- und Solo-Part

LOWER Lower-Part

PEDAL Pedal-Part

3. Berühren Sie < >> um das gewünschte Octave Shift-Feld aufzurufen.

1. Berühren Sie unten im Display das gewünschte Octave Shift-Feld (, oder ).

1. Berühren Sie < >> um die Oktavlage zu verändern.

Der Einstellbereich ist +/- 3 Oktaven.

Das Upper Keyboard/Lower Keyboard/Pedalboard-Display erscheint wieder.

WICHTIG

Bei einigen Klängen kann es vorkommen, daß durch die Oktavierung der natürliche Tonhöhenbereich eines Klangs über- bzw. unterschritten wird. Der Sound erklingt dann dementsprechend fremdartig. Beachten Sie dieses bei der Einstellung der Oktavierung.

Spielen der Schlagzeug-Klänge und Soundeffekte auf dem unteren Manual (Drums/SFX)

Wenn Sie die Schlagzeug-Klänge über das untere Manual spielen, kann der Lower-Klang nicht mehr gespielt werden.

Lower

Drums/SFX

1. Drücken Sie den [Drums/SFX]-Taster, so dass die Anzeige leuchtet.

Jedesmal, wenn der [Drums/SFX]-Taster gedrückt wird, leuchtet bzw. erlischt die Taster-Anzeige.

Das Drums/SFX-Display wird für einige Sekunden angezeigt:

2. Spielen Sie die verschiedenen Schlagzeug- und Effektklänge auf dem unteren Manual.

Eine Liste der Einzelklänge finden Sie in der "Liste der Drum Sets" (S. 198).

Bei den verschiedenen Drum Sets sind nicht immer alle Noten mit Klängen belegt.

■Wechseln des Drums/SFX Sets

Die Orgel besitzt 12 Schlagzeug-Sets und ein Soundeffekt-Set. Die Belegung der Noten mit den Klängen ist in jedem Set unterschiedlich. Nach Einschalten der Orgel wird automatisch das STANDARD Drum Set ausgewählt.

1. Drücken Sie den [Drums/SFX]-Taster, so dass die Anzeige leuchtet.

Das Drums/SFX-Display erscheint für einige Sekunden:

2. Berühren Sie im Drums/SFX-Display das gewünschte Drum/SFX-Feld.

Die [Drums/SFX]-Anzeige blinkt.

Sie können eines der folgenden 12 Drum/Sound Effect-Sets auswählen: STANDARD, STANDARD2, ROOM, ROOM2, POWER, ELECTRONIC, TR-808, DANCE, JAZZ, BRUSH, BRUSH2, ORCHESTRA, SOUND EFFECTS

3. Drücken Sie erneut den [Drums/SFX]-Taster.

Die [Drums/SFX]-Taster-Anzeige leuchtet konstant, und das ausgewählte Drum Set ist spielbereit.

Eine Liste der Einzelklänge finden Sie in der "Liste der Drums/SFX Sets" (S. 198).

Wenn das Drums/SFX-Display angezeigt wird und Sie kein Symbol im Display berühren, wird dieses Display nach einigen Sekunden automatisch wieder geschlossen.

Die Auswahl des Drums/SFX-Sets kann auch durch Berühren von bzw. durch Spielen einer Taste des unteren Manuals bestätigt werden.

Halten der auf dem unteren Manual gespielten Noten (Lower Hold)

Wenn die Anzeige des Lower Voice [Hold]-Tasters leuchtet, werden die auf dem unteren Manual gespielten Noten gehalten, auch wenn Sie die Tasten wieder loslassen.

Lower Voice

Hold

1. Drücken Sie den Lower Voice [Hold]-Taster, so dass die Anzeige leuchtet.
2. Spielen Sie eine oder mehrere Noten auf dem unteren Manual.

Die gespielten Noten werden gehalten.

1. Drücken Sie erneut den Lower Voice [Hold]-Taster, so dass die Anzeige erlischt.

Alle bis dahin gehaltenen Noten werden unterbrochen.

Kapitel 2 Die Rhythmen

Die AT-45 besitzt eine Vielzahl von eingebauten Rhythmen, die Sie wie nachfolgend beschrieben auswählen können.

Auswahl eines Rhythmus

Die AT-45 besitzt verschiedene Rhythmen (Music Styles), die in 10 Gruppen aufgeteilt sind.

Rhythm

Big Band/Swing

Country/Gospel

Oldies/Contempo

Ballad

World

Latin

Waltz/March

Trad/Showtime

Acoustic

1. Drücken Sie einen Rhythm-Taster, um eine Rhythmus-Gruppe auszuwählen.

Die Anzeige leuchtet, und das Rhythm-Display erscheint:

2. Mit < >> können Sie die Display-Seiten

umblättern. Berühren Sie das gewünschte Feld, um einen Rhythmus auszuwählen.

Die Anzeige des Rhythm-Tasters blinkt.

3. Drücken Sie erneut den Rhythm-Taster.

Die Anzeige des Rhythm-Tasters leuchtet konstant, und der Rhythmus ist ausgewählt.

Siehe "Liste der

Rhythmen" (S. 208).

Sie können das Rhythm-Display auch erreichen, wenn Sie im Haupt-Display berühren.

Sie können die Auswahl auch durch Berühren von bestätigen.

■Die Rhythmen im User-Speicher

Die AT-45 besitzt einen User-Speicher, in dem Rhythmen abgelegt werden können.

Der User-Speicher

Der User-Speicher beinhaltet die Einstellungen für die User-Rhythmen bzw. der Rhythmen von Music Style-Disketten. Sie können Rhythmen von Disketten in den internen User-Speicher kopieren (S. 158).

Ab Werk besitzt die AT-45 bereits Rhythmen im User-Speicher. Sie können diese Rhythmen durch Laden von Rhythmen einer Diskette überschreiben, oder die mit der Rhythm Customize-Funktion (S. 158) veränderten Rhythmen neu sichern.

Der Inhalt des User-Speichers bleibt auch nach Ausschalten des Instrumentes erhalten.

Die User-Rhythmen erreichen Sie durch Drücken des [Disk/User]-Tasters.

Auswahl eines Rhythmus des User-Speichers

1. Drücken Sie den [Disk/User]-Taster.

Das Rhythm-Display erscheint.

1. Berühren Sie <> im Rhythm-Display.

Die internen User-Rhythmen werden angezeigt.

1. Berühren Sie den Namen des gewünschten Rhythmus.

Die Anzeige des [Disk/User]-Tasters blinkt.

1. Drücken Sie den blinkenden [Disk/User]-Taster.

Die Anzeige des [Disk/User]-Tasters leuchtet konstant, und der Rhythmus ist ausgewählt.

Sie könne einen Rhythmus von Diskette in den User-Speicher kopieren. Siehe "Kopieren eines Rhythmus von Diskette in den User-Speicher" (S. 68).

Sie können die Rhythmen des User-Speichers wieder auf die Werksvoreinstellungen zurücksetzen. Siehe "Zurücksetzen der Rhythmen des User-Speichers auf die Werksvoreinstellungen" (S.70).

Über < Disk

erreichen Sie die Rhythmen der Diskette, wenn sich diese im Laufwerk befindet.

Sie können die Auswahl auch durch Berühren von bestätigen.

■Die Rhythm Search-Funktion

Sie können die internen Rhythmen nach verschiedenen Kriterien suchen.

1. Berühren Sie im Haupt-Display.

Das folgende Rhythm-Display erscheint:

2. Berühren Sie <> in Haupt-Display.

Ein Sub-Fenster erscheint:

Diese Funktion ist nur mit den internen Rhythmen der AT-45 ausführbar.

Mit wird das aktuell geöffnete Display geschlossen.

Das Rhythm-Display kann auch durch Drücken des Rhythm-Tasters aufgerufen werden.

Sucnen nach Rhythmus-Namen

1. Berühren Sie .
2. Wählen Sie den gewünschten Anfangsbuchstaben aus.

Beispiel: Berühren Sie so oft, bis der gewünschte Buchstabe in der Mitte des Displays erscheint.

Durch Berühren von wird zwischen Buchstaben und Zahlen umgeschaltet.

1. Berühren Sie (Start Search).

Nach kurzer Zeit erscheint das Suchergebnis im Display.

Mit können Sie den Vorgang abbrechen.

1. Berühren Sie den gewünschten Rhythmus-Namen, um den Rhythmus auszuwählen.

Berühren Sie , um wieder das Rhythm-Display aufzurufen.

Suchen nach verschiedenen anderen Aspekten

1. Berühren Sie .
2. Berühren Sie das gewünschte Feld der Bereiche "Tempo", "Beat", "Groove" oder "Genre".
3. Verändern Sie die Einstellung durch Berühren von

1. Berühren Sie (Start Search).

Nach kurzer Zeit erscheint das Suchergebnis im Display.

Mit können Sie den Vorgang abbrechen.

1. Berühren Sie den gewünschten Rhythmus-Namen, um den Rhythmus auszuwählen.

Berühren Sie , um wieder das Rhythm-Display aufzurufen.

Spielen der Rhythmen

Es gibt zwei Möglichkeiten, einen Rhythmus zu starten:

• Manuell über den [Intro/Ending]- oder [Start]-Taster,
• Automatisch durch Spielen einer Note auf dem unteren Manual oder dem Fußpedal mit eingeschaltetem "Sync Start".

■Starten des Rhythmus über einen Taster

Starten mit Intro

1. Drücken Sie den [Intro/Ending]-Taster.

Der Rhythmus wird mit einem Intro gestartet. Während des Intros leuchtet die Anzeige des [Intro/Ending]-Tasters, danach erlischt die [Intro/Ending]-Anzeige.

Starten mit einer kurzen Einleitung

1. Drücken Sie den [To Variation]- oder [To Original]-Taster.

Die Anzeige des [Start/Stop]-Tasters blinkt.

1. Drücken Sie den [Start/Stop]-Taster.

Der Rhythmus wird mit einer kurzen Einleitung gestartet.

Starten ohne Intro

1. Drücken Sie den [Start/Stop]-Taster.

Der Rhythmus wird sofort ohne Einleitung gestartet.

Die Funktionen der [Intro/Ending]-Taster und [Start/Stop]-Taster kann den Fußtastern links und rechts des Expression Pedals zugewiesen werden (S. 105).

Weitere Informationen zu den [To Variation]- und [To Original]-Tastern finden Sie unter "Variieren des Rhythmus oder der Automatische Begleitung" (S. 59).

■Starten des Rhythmus durch Spielen einer Note auf dem unteren Manual oder dem Fußpedal (Sync Start)

Starten mit Intro

1. Drücken Sie den [Sync Start]-Taster, so dass die Anzeige leuchtet.
2. Drücken Sie den [Intro/Ending]-Taster.
   Die Anzeige des [Intro/Ending]-Tasters blinkt.
3. Spielen Sie eine Note bzw. einen Akkord auf dem unteren Manual bzw. dem Fußpedal.
   Der Rhythmus wird mit einem Intro gestartet. Während des Intros leuchtet die Anzeige des [Intro/Ending]-Tasters, danach erlischt die [Intro/Ending]-Anzeige.

Starten mit einer kurzen Einleitung

1. Drücken Sie den [Sync Start]-Taster, so dass die Anzeige leuchtet.
2. Drücken Sie den [To Variation] oder [To Original]-Taster.
   Die Anzeige des [Start/Stop]-Tasters bzw. des [To Variation]- oder [To Original]-Tasters blinkt.
3. Spielen Sie eine Note bzw. einen Akkord auf dem unteren Manual bzw. dem Fußpedal.
   Der Rhythmus wird mit einer kurzen Einleitung gestartet.

Starten ohne Intro

1. Drücken Sie den [Sync Start]-Taster, so dass die Anzeige leuchtet.
2. Spielen Sie eine Note bzw. einen Akkord auf dem unteren Manual bzw. dem Fußpedal.
   Der Rhythmus wird ohne Intro gestartet.

WICHTIG

Wenn die Anzeige des

Arranger [On/Off]-Tasters leuchtet, kann der

Rhythmus nicht über das

Fußpedal gestartet werden (S. 58).

Weitere Informationen zu den [To Variation]- und [To Original]-Tastern finden Sie unter "Variieren des Rhythmus oder der Automatische Begleitung" (S. 59).

■Stoppen des Rhythmus

Stoppen mit Ending

1. Drücken Sie den [Intro/Ending]-Taster.

Es wird eine Abschlussphrase (Ending) gespielt, und danach stoppt der Rhythmus. Während des Endings leuchtet die Anzeige des [Intro/Ending]-Tasters, danach erlischt die [Intro/Ending]-Anzeige.

Stoppen mit einer kurzen Abschlussphrase

1. Drücken Sie den [To Variation]- oder [To Original]-Taster und danach den [Start/Stop]-Taster.

Der Rhythmus wird mit einer kurzen Abschlussphrase beendet.

Stoppen ohne Ending

1. Drücken Sie den [Start/Stop]-Taster.

Der Rhythmus wird sofort (ohne Ending) gestoppt.

Verändern des Rhythmus-Tempos

Sie können das Tempo des Rhythmus bzw. der Automatischen Begleitung verändern (S. 58).

1. Verändern Sie das Tempo mit den Tempo [ ] und [ ]-Tastern.

Tempo [▶Taster	verlangsamt das Tempo
Tempo [▶Taster	beschleunigt das Tempo

Wenn Sie beide Tempo [ ]-Tster gleichzeitig drücken, wird das voreingestellte Tempo des ausgewählten Rhythmus angewählt.

Der aktuelle Tempowert (20–500 bpm) kann im Haupt-Display abgelesen werden.

Die Funktionen der [Intro/Ending]-Taster und [Start/Stop]-Taster kann den Fußtastern links und rechts des Expression Pedals zugewiesen werden (S. 105).

Wenn "Auto Std Tempo (Auto Standard Tempo)" (S. 173) aktiviert ist und Sie den Rhythmus wechseln, wird das für den Rhythmus gespeicherte Tempo eingestellt. Wenn "Auto Std Tempo" ausgeschaltet ist, bleibt das Tempo nach Wechseln des Rhythmus unverändert.

Das Tempo und die Taktart werden im Haupt-Display durch einen springenden Ball symbolisiert (S. 22).

Hinzufügen eines Vorzählers am Ende des Intros

Sie können erreichen, dass am Ende des Intros ein Vorzähler gespielt wird. Dieser erleichtert Ihnen den Einstieg Ihres Spiels in der Übergangsphase von "Ende des Intros" zu "Beginn des normalen Rhythmus".

1. Drücken Sie den [Count Down]-Taster, so dass die Anzeige leuchtet.
2. Drücken Sie den [Intro/Ending]-Taster.

Das Intro startet. Wenn der [Sync Start]-Taster leuchtet, müssen Sie das Intro durch Spielen einer Note bzw. eines Akkords auf dem unteren Manual starten.

1. Um den Vorzähler wieder abzuschalten, drücken Sie erneut den [Count Down]-Taster, so dass die Anzeige erlischt.

Spielen des Rhythmus zusammen mit der Automatischen Begleitung

Die Arranger-Funktion der AT-45 fügt dem Rhythmus eine passende instrumentale Begleitung hinzu. Grundlage ist der auf dem unteren Manual gespielte Akkord.

1. Drücken Sie den Arranger [On/Off]-Taster (die Anzeige leuchtet.)

Arranger [On/Off]-Taster Funktion

Anzeige leuchtet (On) Rhythmus und Begleitung werden gespielt.

Anzeige leuchtet nicht (Off) Nur der Rhythmus wird gespielt.

1. Starten Sie den Rhythmus (S. 55).

Der Rhythmus und die Automatische Begleitung werden zusammen gestartet. Wenn die Anzeige des Arranger [On/Off]-Tasters leuchtet und kein Pedal Bass-Klang ausgewählt ist, spielt die Automatische Begleitung einen Bassklang.

Sie können den Klang des Vorzählers verändern (S. 173).

Wenn die Anzeige des Arranger [On/Off]-Taster leuchtet, kann die Funktion Sync Start (S. 56) über das Fußpedal nicht verwendet werden.

Während des Intros und Endings kann auf dem unteren Manual kein Klang gespielt werden.

Variieren des Rhythmus oder der Automatische Begleitung

Sie können den Rhythmus oder/und die Automatische Begleitung mit verschiedenen Variationen spielen.

Taster-Name Funktion
Fill In [To Variation]-Taster	Nach einem Zwischenspiel (Fill-In) wechselt der Rhythmus zum Variations-Pattern.
Fill In [To Original]-Taster	Nach einem Zwischenspiel (Fill-In) wechselt der Rhythmus zum Original-Pattern.

Was ist ein Fill-In?

Ein "Fill-In" ist eine kurze Phrase, die als Zwischenspiel in eine Variation des Rhythmus überleitet oder von der Variation wieder in das Original zurückführt.

■Verändern des Arrangement der Begleitung (Style Orchestrator)

Sie können das Arrangement der Begleitung in Echtzeit durch Drücken der "Style Orchestrator"-Taster verändern. Für jeden Rhythmus existieren vier Begleit-Variationen.

Style Orchestrator

Basic

1 Advanced 2

Full

1. Drücken Sie den gewünschten Style Orchestrator-Taster.

Die Anzeige des gedrückten Tasters leuchtet.

Drücken des [Basic]-Tasters aktiviert das einfachste Arrangement, Drücken des [Full]-Tasters das komplexeste Arrangement.

Die Funktionen der [Start/Stop]-Taster, des [To Variation]-Tasters, des [To Original]-Tasters und des [Advanced]-Tasters können den beiden Fußschaltern links und rechts des Expression Pedals zugewiesen werden. Siehe "Einstellen der Funktionen der Fußschalter" (S. 105).

Spielen von Akkorden mit einfachem Fingersatz

Mit der "Chord Intelligence"-Funktion können Sie Akkorde mit vereinfachtem Fingersatz über das untere Manual spielen.

Beispiel: um einen C-Dur Akkord zu spielen, reicht es aus, nur die Note "C" zu spielen (anstelle des kompletten Akkords C-E-G).

1. Berühren Sie im Haupt-Display.

Das Rhythm-Display erscheint.

2. Berühren Sie <> (city) im Rhythm-Display.

Das Utility-Display erscheint.

Siehe "Liste der Akkorde" (S. 210).

Das Rhythm-Display kann auch durch Drücken eines Rhythm-Tasters aufgerufen werden.

Wenn die Chord

Intelligence-Funktion eingeschaltet ist und Sie den Grundton des Akkords (S. 212) auf dem unteren Manual spielen, erklingen alle Noten des Akkordes. Beispiel: Bei Spielen der Note "C" für den C-Dur-Akkord erklingen die Noten "C", "E" und "G" mit dem Klang des Lower-Parts.

3. Berühren Sie .

Das Rhythm Options-Display erscheint.

4. Berühren Sie das Chord Intelligence-Feld, um die Einstellung "ON" zu wählen.

Damit ist die Chord Intelligence-Funktion eingeschaltet. Jedesmal, wenn Sie das Chord Intelligence-Feld berühren, wird die Funktion ein- bzw. ausgeschaltet.

5. Um die Chord Intelligence-Funktion wieder abzuschalten, berühren Sie erneut das Chord Intelligence-Feld, um die Einstellung "OFF" zu wählen.

Wenn die Leading Bass-

Funktion (S. 62)

eingeschaltet und die

Chord Intelligence-

Funktion ausgeschaltet ist, können Sie den

gewünschten Akkord in der Kombination des Spiels des unteren Manuals und des Fußpedal erzeugen.

Wenn Sie den [One Touch Program]-Taster drücken, wird die Chord

Intelligence-Funktion automatisch eingeschaltet.

Die Leading Bass-Funktion

Wenn die Begleitung aktiviert ist und der [To Lower]-Schalter des Pedal Bass-Parts auf ON steht, erklingt normalerweise immer der Grundton (S. 212) des auf dem unteren Manual gespielten Akkordes als Basston.

Wenn Sie die Leading Bass-Funktion aktivieren, wird stattdessen die tiefste gespielte Note als Basston verwendet. Damit können Sie durch Spielen von Akkordumkehrungen (S. 212) den Basston wechseln.

1. Berühren Sie im Haupt-Display.

Das Rhythm-Display erscheint.

2. Berühren Sie <> (city) im Rhythm-Display.

Das Utility-Display erscheint.

Das Rhythm-Display kann auch durch Drücken eines Rhythm-Tasters aufgerufen werden.

3. Berühren Sie .

Das Rhythm Options-Display erscheint.

4. Berühren Sie das Leading Bass-Feld, um die Einstellung "ON" zu wählen.

Damit ist die Leading Bass-Funktion eingeschaltet. Jedesmal, wenn Sie das Leading Bass-Feld berühren, wird die Funktion ein- bzw. ausgeschaltet.

5. Um die Leading Bass-Funktion wieder abzuschalten, berühren Sie erneut das Leading Bass-Feld, um die Einstellung "OFF" zu wählen.

Die Leading Bass-Funktion kann den beiden Fußschaltern links und rechts des Expression Pedals zugewiesen werden. Siehe "Einstellen der Funktionen der Fußschalter" (S. 105).

Einschalten der Begleitautomatik (One Touch Program)

Die Arranger-Funktion der AT-45 fügt dem Rhythmus eine zum ausgewählten Musikstil passende instrumentale Begleitautomatik hinzu. Die Akkordsteuerung erfolgt über die gespielten Akkorde auf dem unteren Manual. Durch Drücken des [One Touch Program]-Tasters wird erreicht, dass zum ausgewählten Rhythmus auch gleichzeitig die passenden Klänge ausgewählt werden.

Wenn Sie den [One Touch Program]-Taster drücken, werden die folgenden Einstellungen vorgenommen:

• Passende Einstellungen des Bedienfeldes für das Spielen mit dem Rhythmus und der Begleitautomatik (Klänge, Lautstärke usw.)
- Der Arranger [On/Off]-Taster leuchtet (die Automatische Begleitung ist aktiviert)
- Der [Sync Start]-Taster leuchtet, und der [Intro/Ending]-Taster blinkt (der Rhythmus bzw. die Begleitung kann durch Spielen einer Note auf dem unteren Manual gestartet werden)
• Die Chord Intelligence-Funktion ist eingeschaltet (S. 60).

Was ist Sync Start?

"Sync Start" ermöglicht das Starten des Rhythmus bzw. der Begleitung durch Spielen einer Note auf dem unteren Manual.

Was ist Chord Intelligence?

"Chord Intelligence" ermöglicht das Erzeugen einer vollständig harmonisierten Begleitung auch bei nur Spielen z.B. nur einer Note.

Für jeden Rhythmus stehen 8 verschiedene One Touch Program-Einstellungen zur Verfügung (4 Bedienoberflächen-Einstellungen x 2 Gruppen):

1. Wählen Sie einen Rhythmus aus (S. 55).

2. Drücken Sie den [One Touch Program]-Taster.

Der [One Touch Program]-Taster leuchtet.

Das "One Touch Program Group Select"-Display erscheint für einige Sekunden:

1. Berühren Sie im One Touch Program Group-Display die gewünschte One Touch Program-Gruppe.

Wenn Sie kein Feld berühren, wird automatisch "Group 1" ausgewählt. Zum Rhythmus passende Einstellungen werden automatisch auf die Registration [1]–[4]-Taster gelegt.

1. Drücken Sie einen der Registration [1] – [4]-Taster, um eine der One Touch Program-Einstellungen abzurufen.

2. Spielen Sie eine Note bzw. einen Akkord auf dem unteren Manual.

Der Rhythmus und die Automatische Begleitung starten mit einem Intro.

1. Drücken Sie den [Intro/Ending] oder [Start/Stop]-Taster, um den Rhythmus und die Begleitung zu stoppen.

2. Drücken Sie den [One Touch Program]-Taster, so dass die Anzeige erlischt.

Die Bedienoberfläche besitzt nun wieder die Einstellungen, die vor Drücken des [One Touch Program]-Tasters gültig war.

Um das One Touch Program Group-Display erneut aufzurufen, halten Sie den Registration [Write]-Taster gedrückt, und drücken Sie den [One Touch Program]-Taster.

Wenn Sie den [One Touch Program]-Taster drücken, wird die "Arranger Update"-Einstellung automatisch auf "INSTANT" eingestellt (S. 174).

Spielen bzw. Laden eines Rhythmus/Music Styles von einer Diskette

Außer den internen Music Styles können Sie auch Styles von einer Diskette entweder direkt von einer Diskette abspielen bzw. in den internen Speicher der AT-45 laden.

■Einlegen und Auswerfen einer Diskette

1. Schieben Sie die Diskette gerade in das Diskettenlaufwerk, bis sie einrastet. Der Disketten-Aufkleber muß nach oben gerichtet sein.

Das Laufwerk befindet sich rechts oberhalb des Manuals.

1. Drücken Sie den Eject-Taster.

Damit wird die Diskette aus dem Laufwerk ausgeworfen.

WICHTIG

Lesen Sie auch die Sicherheitshinweise zu dem Gebrauch von Disketten (S. 6).

WICHTIG

Nehmen Sie die Diskette nie aus dem Laufwerk, solange die Laufwerk-Anzeige noch leuchtet. Ansonsten können die Diskette oder/und das Laufwerk beschädigt werden.

■Spielen eines Styles einer Music Style-Diskette

1. Drücken Sie den Rhythm [Disk/User]-Taster, so dass die Anzeige leuchtet.

Das Rhythm-Display erscheint.

2. Legen Sie die Music Style-Diskette in das Laufwerk.

Im Rhythm-Display erscheinen die Namen der auf der Diskette gespeicherten Rhythmen.

Die Rhythmen der Music Style-Diskette sind mit dem Symbol "☐ gekennzeichnet.

3. Berühren Sie < >, so dass die Anzeige leuchtet.

Die auf der Diskette gespeicherten Rhythmen werden angezeigt.

4. Berühren Sie im Rhythm-Display ein Feld mit einem Disketten-Rhythmus.

Während der Rhythmus in den internen Speicher geladen wird, blinkt der [Start/Stop]-Taster. Nach Abschluss des Ladevorgangs kann der Rhythmus gespielt werden.

5. Drücken Sie den [Start/Stop]-Taster oder den [Intro/Ending]-Taster.

Der Rhythmus wird gestartet.

die Rhythmen des User-Speichers (S. 52) angezeigt werden.

Wenn ein Rhythmus einer Music Style-Diskette in den internen Speicher geladen wurde, können Sie diesen Rhythmus durch Drücken des [Disk/User]-Taster (S. 68) aufrufen.

Kopieren eines Rhythmus von Diskette in den User-Speicher

Sie können die im User-Speicher (S. 52) befindlichen Rhythmen durch von einer Diskette kopierten Rhythmen ersetzen. Nutzen Sie diese Speicherplätze für Music Styles, die Sie häufig von einer Diskette laden würden.

1. Legen Sie die Music Style-Diskette in das Laufwerk.

2. Berühren Sie im Haupt-Display.

Das Rhythm-Display erscheint.

1. Berühren Sie <> (city) im Rhythm-Display.

Das Utility-Display erscheint.

4. Berühren Sie .

Das Copy To User-Display erscheint.

5. Wählen Sie mit < >> den erwünschten Music Style der Diskette aus.

Die Anzeige des Rhythm [Disk/User]-Tasters blinkt.

6. Berühren Sie .

Das folgende Display erscheint.

Berühren Sie , um wieder das vorherige Display anzuwählen.

7. Berühren Sie das Feld des Ziel-Speicherplatzes.

Das folgende Display erscheint.

Mit können Sie den Vorgang abbrechen.

HNWEIS Mit < dem [Start/Stop]-Taster kann der Rhythmus abgespielt werden.

8. Berühren Sie .

Der Kopiervorgang wird gestartet.

Nach Abschluss des Vorgangs erscheint wieder das Rhythm-Display.

Zurücksetzen der Rhythmen des User-Speichers auf die Werksvoreinstellungen

Mit diesem Vorgang werden die Rhythmen des User-Speichers auf die Werksvoreinstellungen zurücksgesetzt.

1. Schalten Sie die Orgel aus.
2. Halten Sie den Rhythm [Disk/User]-Taster gedrückt, und schalten Sie die Orgel ein.

Die folgende Anzeige erscheint.

Schalten Sie das Instrument in dieser Phase in keinem Fall aus!

Nach Abschluss des Vorgangs sind die Rhythmen des User-Speichers auf ihre Werksvoreinstellungen zurückgesetzt worden.

WICHTIG

Nehmen Sie die Diskette nicht aus dem Laufwerk, so lange dieses noch arbeitet, ansonsten können Fehlfunktionen auftreten.

HINWEIS

Mit "Factory Reset" (S. 19) werden alle Einstellungen der Orgel zurückgesetzt.

HINWEIS

Der User-Speicher wird wie folgt initialisiert:

1. Berühren Sie im Haupt- Display.
2. Berühren Sie <> (Utility) im Rhythm-Display.
3. Berühren Sie im Sub-Fenster.
4. Berühren Sie . Für den User Memory-Taster wird der werkseitig voreingestellte Rhythmus gewählt.

Kopieren eines Rhythmus aus dem User-Speicher auf eine Diskette

Sie können die Rhythmen des User-Speichers (S. 52) auf eine Diskette kopieren.

1. Legen Sie eine mit der AT-45 formatierte Diskette (S. 86) in das Laufwerk der Orgel.

2. Drücken Sie den Rhythm [Disk/User]-Taster.

Das Rhythm-Display erscheint.

1. Berühren Sie <>. User

2. Berühren Sie das Feld des Rhythmus, der auf die Diskette kopiert werden soll.

erreichen Sie die Rhythmen der Diskette.

5. Berühren Sie <> (city) im Rhythm-Display.

Das Utility-Display erscheint.

6. Berühren Sie im Rhythm-Display.

Das Copy to Disk-Display erscheint.

7. Wählen Sie mit < >> die gewünschte Ziel-Speicherplatznummer aus.

Die mit “----” gekennzeichneten Speicherplätze sind noch nicht belegt.

Mit können Sie den Vorgang abbrechen.

8. Berühren Sie .

Der Kopiervorgang wird gestartet.

Nach Abschluss des Vorgangs erscheint wieder das Rhythm-Display.

Verändern der Reihenfolge der Rhythmen im User-Speicher

1. Berühren Sie im Haupt-Display.

Das Rhythm-Display erscheint.

2. Berühren Sie <> (city) im Rhythm-Display.

Das Utility-Display erscheint.

3. Berühren Sie .

Das Edit User-Display erscheint.

1. Wählen Sie mit < >> den wünschten Rhythmus aus.

2. Berühren Sie oder , um den Rhythmus an die gewünschte Speicher-Position zu versetzen.

Taster Bedeutung Beschreibung
Rename	Verändern des Namens	Das Rename-Display erscheint (S. 75).
Up	Verändern der Position des Rhythmus	Der Rhythmus wird in Richtung Anfang der Liste bewegt.
Down	Verändern der Position des Rhythmus	Der Rhythmus wird in Richtung Ende der Liste bewegt.
Delete	Löschen des Rhythmus	Der ausgewählte Rhythmus wird gelöscht (S. 77).

1. Berühren Sie .

Umbenennen der Rhythmen des User-Speichers

1. Berühren Sie im Haupt-Display. Das Rhythm-Display erscheint.

2. Berühren Sie <> (Utility) im Rhythm-Display. Das Utility-Display erscheint.

1. Berühren Sie . Das Edit User-Display erscheint.

1. Wählen Sie mit < >> den erwünschten Rhythmus aus.

2. Berühren Sie . Das Rename-Display erscheint.

6. Berühren Sie <> s ABC/abc/% ewünschte

Zeichengruppe ausgewählt ist.

• ABC: Großbuchstaben
• abc: Kleinbuchstaben
- !#%: Symbole/Zahlen

7. Berühren Sie das gewünschte Zeichen-Symbol.

Die folgenden Zeichen stehen zur Verfügung:

Großbuch-staben	ABCDEFGHIJKLMNOPQRSTUVWXYZ
Kleinbuch-staben	a b c d e f g h i j k l m n o p q r s t u v w x y z
Symbole/Zahlen	!" # % & ' () * + , - . / : = ? ^ _ 0123456789
	Löscht ein Zeichen.
	Fügt ein Leerzeichen ein.
	Bewegt den Cursor in der Namenzeile.

Mit können Sie den Vorgang abbrechen.

8. Berühren Sie .

Damit ist der Rhythmus umbenannt, und das Edit User-Display erscheint wieder.

9. Berühren Sie .

Das Utility-Display erscheint.

Löschen eines Rhythmus aus dem User-Speicher

1. Berühren Sie im Haupt-Display. Das Rhythm-Display erscheint.

2. Berühren Sie <> (Utility) im Rhythm-Display. Das Utility-Display erscheint.

1. Berühren Sie . Das Edit User-Display erscheint.

1. Wählen Sie mit < >> den zwünschten Rhythmus aus.

5. Berühren Sie .

Das folgende Display erscheint:

Mit können Sie den Vorgang abbrechen.

6. Berühren Sie .

Nach Löschen des Rhythmus erscheint wieder das Rhythm-Display, und der Name des gelöschten Rhythmus wird als “----” angezeigt.

Kapitel 3 Die Registrations-Taster

Die AT-45 besitzt eine "Registrierungs"-Funktion, mit der die Bedienfeld-Einstellungen mit einem Tastendruck abgerufen werden können. Acht Registrierungen können in der AT-45 gespeichert werden.

Die gespeicherten

Registrier-Einstellungen bleiben auch nach

Ausschalten der Orgel erhalten. Wenn Sie wieder die Werksvoreinstellungen der Registrier-Speicher erhalten möchten, führen Sie den "Factory Reset"-Vorgang aus (S. 19).

Die Registrations-Taster

Außer den Klängen und Rhythmen können auf die Registration-Taster auch folgende Einstellungen gesichert werden:

• Die Einstellungen der Bedienelemente (z.B. die Stellung der Level [▲] [▼]-Taster und die Einstellung des Solo [To Lower]-Tasters)
- Controller-Einstellungen (z.B. die Funktionen der Fußschalter, die Einstellung der Pitch Bend Range usw.)
- Andere Einstellungen (Reverb-Typ, Tempo-Einstellungen, Initial Touch-Einstellung usw.)

Weitere Informationen finden Sie unter "Einstellungen, die nach Ausschalten gespeichert bleiben" (S. 214).

Sie können weiterhin die Einstellungen der Registration [1]–[8]-Taster als "Set" auf einer Diskette sichern. Bis zu 99 dieser Registration-Sets können auf einer Diskette gespeichert werden (S. 88).

Bei Sichern eines Registration-Sets auf einer Diskette werden zusätzlich die folgenden Daten auf der Diskette gespeichert:

• Registration Name S. 84
• Registration Shift S. 106
• Arranger Update → S. 82
  • Trans. Update (Transpose Update) → S. 174
• Exp. Curve (Expression Pedal Curve) S. 108

Die Spieldaten und

Rhythmen des User-Speichers werden nicht in einem Registration-Set gesichert.

Wenn ein User-Rhythmus einem Registration-Set zugewiesen wird, wird der Rhythmus in den User-Speicher kopiert.

Vorgang für das Erstellen eines Registration Sets

Vorbereiten der einzelnen Registrierungen

Nehmen Sie die Einstellung für die gewünschte Registrierung vor, und sichern Sie diese auf den Registration [1]-Taster und alle weiteren Registrierungen auf die Registration [2]-[8]-Taster.

Speichern der 8 Registrierungen auf einer Diskette

Speichern Sie die Registrierungen der Registration-Taster [1]–[8] als ein Set auf einer Diskette. Programmmieren Sie dann weitere 8 Registrierungen, und speichern Sie diese ebenfalls als ein Set auf einer Diskette. Auf diese Weise können Sie bis zu 99 Registration-Sets auf der Diskette speichern.

Arrangieren der Reihenfolge der Registration-Sets auf der Diskette

Mithilfe der Disk Edit-Funktion können Sie die Reihenfolge und die Bezeichnungen der Registration-Sets verändern (S. 84, S. 98) bzw. Registration-Sets löschen (S. 96).

Anwendung eines Registration-Sets

Laden Sie das gewünschte Registration-Set in den internen Speicher der AT-45 (S. 91).

Wählen Sie die gewünschte Registrierung durch Drücken eines der Registration [1]–[8]-Taster aus.

Sie können dem Fußschalter die Funktion "Right + Load Next" zuordnen und damit auf der Diskette gespeicherte, aufeinander folgende Registration-Sets laden (S. 106).

Speichern einer Registrierung

1. Stellen Sie die Parameter auf die gewünschten Werte ein.

2. Halten Sie den [Write]-Taster gedrückt, und drücken Sie einen der Registration-Taster [1]–[8].

Damit werden die Bedienfeld-Einstellungen als Registrierung gesichert.

Informationen über die Parameter, die in einer Registrierung gespeichert werden, finden Sie unter "Einstellungen, die für die Registrierungen gesichert werden" (S. 214).

Abrufen einer Registrierung

Die Registrierungen können mit einer von zwei Methoden abgerufen werden: "INSTANT" oder "DELAYED". Die Werksvoreinstellung ist "DELAYED".

■Abrufen einer Registrierung mit der Einstellung DELAYED

Abrufen von Klängen und Einstellungen der Bedienoberfläche

1. Drücken Sie nur kurz einen der Registration-Taster [1]–[8].

Zusätzliches Abrufen der Einstellungen für Rhythmus und Automatische Begleitung

1. Halten Sie einen der Registration-Taster [1]–[8] für mehrere Sekunden gedrückt.

Der Rhythm Select-Taster blinkt, und die Einstellungen für die Bedienoberfläche, den Rhythmus und die Automatische Begleitung werden abgerufen.

■Abrufen einer Registrierung mit der Einstellung INSTANT

Abrufen der Einstellungen für die den Klang, die Bedienoberfläche, den Rhythmus und die Automatische Begleitung

1. Drücken Sie nur kurz einen der Registration-Taster [1]–[8]. Alle Einstellungen werden sofort abgerufen.

Siehe "Verändern der Abruf-Methode für die Registrierungen" (S. 82).

■Verändern der Abruf-Methode für die Registrierungen

Normalerweise werden mit der Voreinstellung DELAYED die Rhythmus- und Begleit-Einstellungen nur dann abgerufen, wenn Sie einen Registration-Taster für mehrere Sekunden gedrückt halten. Sie können die Orgel aber auch so einstellen, das alle Einstellungen nur durch kurzes Drücken eines Registration-Tasters abgerufen werden (INSTANT).

1. Berühren Sie im Haupt-Display.

Das Sub-Fenster erscheint:

2. Berühren Sie .

Das Registration Load-Display erscheint.

3. Berühren Sie .

Das Utility-Display erscheint.

Das Registration Load- Display kann auch durch Drücken des [Registration]- Tasters aufgerufen werden.

Nach Berühren von wird das Registration Save-Display aufgerufen.

4. Berühren Sie .

Das Registration Options-Display erscheint.

5. Berühren Sie das Arranger Update-Feld, um "INSTANT" auszuwählen.

Jedesmal, wenn Sie das Arranger Update-Feld berühren, wird die Funktion umgeschaltet.

Einstellung Beschreibung
DELAYED	Wenn Sie einen der Registration-Taster für mehrere Sekunden gedrückt halten, werden alle Einstellungen inkl. für Rhythmus und Begleitung abgerufen. Wenn Sie einen Registration-Taster nur kurz drücken, werden alle Einstellungen ohne Rhythmus und Begleitung abgerufen.
INSTANT	Wenn Sie einen Registration-Taster nur kurz drücken, werden alle Einstellungen inkl. für Rhythmus und Begleitung abgerufen.

6. Berühren Sie .

Automatische Sicherung bei Verändern der Einstellungen

Wenn die Anzeige des [Manual]-Tasters leuchtet, werden alle Einstellungen automatisch auf dem [Manual]-Taster gesichert. Wenn Sie danach eine der Registrierungen auswählen, können Sie durch Drücken des [Manual]-Tasters immer wieder zu Ihrer letzten Einstellung zurückkehren.

Sie können bestimmen, wie schnell die Transponierung abgerufen wird, wenn Sie einen der Registration-Taster drücken. Siehe "Bestimmen der Methode, mit der die Transponierung abgerufen wird" (S. 174).

Die Einstellungen des [Manual]-Tasters werden nach Auschalten der Orgel immer auf die Werksvoreinstellungen zurückgesetzt.

Benennen eines Registration-Sets

In der Voreinstellung werden die Registration-Sets mit Namen wie „REGIST-01 – 99“ versehen. Sie können und sollten eine andere, individuelle Bezeichnungen eingeben.

1. Berühren Sie im Haupt-Display.

Das Sub-Fenster erscheint:

2. Berühren Sie .

Das Registration Save-Display erscheint.

3. Berühren Sie .

Das Utility-Display erscheint.

Durch Berühren von wird das Registration Load-Display aufgerufen.

4. Berühren Sie .

Das Rename-Display erscheint.

5. Mit <> k ab/ab/1% zwischen Groß- und

Kleinschreibung sowie Symbolen umschalten.

Jedesmal, wenn Sie dieses Feld berühren, wird wie folgt weitergeschaltet: Großbuchstaben > Kleinbuchstaben > Symbole/Zahlen > ....

6. Wählen Sie das gewünschte Zeichen durch Berühren des entsprechenden Symbols im Display aus.

Die folgenden Zeichen bzw. Funktionen stehen zur Verfügung:

Großbuch-staben	A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
Kleinbuch-staben	a b c d e f g h i j k l m n o p q r s t u v w x y z
Symbole/Zahlen	!“ # % & ‘ ( ) * + , - . / : = ? ^ _ 0 1 2 3 4 5 6 7 8 9
	Löscht das Zeichen.
	Fügt ein Leerzeichen ein.
	Bewegt den Cursor.

Mit können Sie den Vorgang abbrechen.

7. Berühren Sie .

Damit ist das Registration-Set benannt.

Das Rename-Display kann auch wie folgt erreicht werden:

Haupt-Display

→ →

Registration Load-Display

→ Utility-Display

Haupt-Display

→ <Disk

Edit>→ Disk Edit-Display

Formatieren einer Diskette

Bevor eine Diskette mit der Orgel verwendet werden kann, muß diese vorher mit dem Laufwerk der Orgel formatiert werden.

1. Setzen Sie den Protect-Schalter auf die "Write"-Position.

2. Legen Sie die Diskette (mit dem Aufkleber nach oben) in das Laufwerk.

3. Berühren Sie im Haupt-Display.

Das Sub-Fenster erscheint:

WICHTIG

Durch die Formatierung werden alle vorherigen Daten einer Diskette gelöscht.

4. Berühren Sie .

Das Registration Save-Display erscheint.

5. Berühren Sie .

Das Utility-Display erscheint.

6. Berühren Sie .

Das Format Disk-Display erscheint.

Mit wird wieder das Registration Save-Display aufgerufen, ohne dass die Diskette formatiert wird.

7. Berühren Sie , um den Formatier-Vorgang zu starten.

Während der Formatierung erscheint die folgende Anzeige im Display:

Nach Abschluss der Formatierung erscheint wieder das Registration Save-Display.

Durch Berühren von wird das Registration Load-Display aufgerufen.

Nehmen Sie nie eine

Diskette aus dem

Laufwerk, solange dieses noch arbeitet.

Speichern von Registration-Sets auf eine Diskette

Auf einer 2HD-Diskette können bis zu 99 Registrations-Sets (mit jeweils 8 Registrier-Einstellungen) gespeichert werden. Wenn Sie eigene Registrierungen erstellt haben, sollten Sie diese immer auf eine oder mehrere Disketten sichern, um eine Sicherheitskopie zu besitzen.

1. Legen Sie eine mit der Orgel formatierte Diskette (S. 86) in das Laufwerk.

2. Berühren Sie im Haupt-Display.

Das Sub-Fenster erscheint:

1. Berühren Sie .

Das Registration Save-Display erscheint.

HINWEIS Durch Berühren von wird das Registration Load-Display aufgerufen.

HINWEIS Sie können das Set auch benennen. Siehe "Benennen eines Registration-Sets" (S. 84).

4. Wählen Sie mit < >> die gewünschte Ziel-Speichernummer aus.

Speichernummern, die noch nicht belegt sind, werden im Display mit "----" angezeigt.

Mit können Sie den Vorgang abbrechen.

5. Berühren Sie .

Das Save Format-Display erscheint.

6. Berühren Sie oder .

Einstellung	Beschreibung
Original	Dieses Format kann von der AT-45, der AT-15 und der AT-S Serie erkannt werden.
R-Series	Dieses Format kann von den Orgeln der AT-R-Serie erkannt werden.

7. Berühren Sie .

Damit wird der Speichervorgang für die Registrations-Daten gestartet.

Nach Abschluss des Speichervorgangs wird die “----”-Anzeige im Display durch den Namen des Registration-Sets ersetzt.

Wenn das Registration Set benannt wurde, wird auch der Name des Registration-Sets mit auf der Diskette gesichert.

Wenn das folgende Display erscheint

Wenn Sie eine Speichernnummer ausgewählt haben, die bereits belegt ist, und Sie dann berühren, erscheint das folgende Display:

Wenn Sie das Registration-Set überschreiben möchten

1. Berühren Sie .

Wenn Sie das Registration-Set nicht überschreiben möchten

1. Berühren Sie .
2. Wählen Sie im Registration Save-Display ein Feld mit der Anzeige “----” aus (diese Speichernummer ist noch nicht mit Daten belegt).
3. Speichern Sie das Registration-Set auf diesem noch nicht mit Daten belegten Speicherplatz (S. 88).

Nach Abschluss des Speichervorgangs wird der Name des gesicherten Registration-Sets im Display angezeigt.

Laden von Registrierungen

Mit diesem Vorgang können Sie auf einer Diskette gespeicherte Registrations-Sets oder auch nur einzelne Registrierungen in den internen Speicher zurückübertragen. Sie haben drei Möglichkeiten:

Laden eines kompletten Registration-Sets (Load) → S. 91

Laden einer einzelnen Registrierung (Load One) → S. 93

Laden des auf der Diskette nachfolgend gespeicherten Registration-Sets (Load Next) → S. 106

Wenn die "Load Next"-Funktion einem Fußschalter zugewiesen ist, werden die Registration-Sets in der Reihenfolge aufgerufen, in der sie auf der Diskette gespeichert sind.

■ Laden eines Registration-Sets

1. Legen Sie die Diskette mit den Daten in das Laufwerk.
2. Berühren Sie im Haupt-Display.

Das Sub-Fenster erscheint:

WICHTIG

Beachten Sie, daß die vorherigen internen Daten dadurch überschrieben werden. Speichern Sie Ihre Registrier-Einstellungen bei Bedarf vorher auf eine Diskette (S. 88).

HINWEIS

Das Registration Load-Display kann auch direkt durch Drücken des [Registration]-Tasters aufgerufen werden.

3. Berühren Sie .

Das Registration Load-Display erscheint.

4. Wählen Sie mit <> das erwünschte Registration-Set aus.

Mit können Sie den Vorgang abbrechen.

5. Berühren Sie .

Das ausgewählte Registration-Set wird geladen. Danach erscheint wieder das Registration Load-Display.

Wenn Sie ein Registration-Set im Format einer der Orgeln AT-90/AT-80/AT-30 laden, erscheint das folgende Display:

Nähere Informationen finden Sie unter "Die Verwendung von Registrierungen vorheriger Roland Atelier-Orgeln" (S. 99)

Durch Berühren von wird das Registration Save-Display aufgerufen.

■Laden einer einzelnen Registrierung

1. Legen Sie die Diskette mit den Daten in das Laufwerk.
2. Berühren Sie im Haupt-Display.

Das Sub-Fenster erscheint:

3. Berühren Sie .

Das Registration Load-Display erscheint.

1. Wählen Sie mit < >> das gewünschte Registration-Set aus.
2. Berühren Sie .

Das Registration Load-Display kann auch direkt durch Drücken des [Registration]-Tasters aufgerufen werden.

Durch Berühren von wird das Registration Save-Display aufgerufen.

6. Berühren Sie .

Das Load One Registration-Display erscheint.

7. Berühren Sie Disk <1>-<8>, um die einzelne Registrierung auszuwählen, die in den internen Speicher geladen werden soll.

8. Berühren Sie Internal <1>-<8>, um die Ziel-Speichernummer im internen Speicher auszuwählen.

Mit können Sie den Vorgang abbrechen.

9. Berühren Sie .

Das folgende Display erscheint:

Executing...

Nach Abschluss des Ladevorgangs erscheint wieder das Haupt-Display.

Löschen eines Registrierung auf der Diskette

Mit diesem Vorgang können Sie eine Registrierung auf der Diskette löschen.

1. Legen Sie die Diskette mit den Daten in das Laufwerk.
2. Berühren Sie im Haupt-Display.

Das Sub-Fenster erscheint:

1. Berühren Sie .

Das Disk Edit-Display erscheint.

Taster Bedeutung Beschreibung
Rename	Verändern des Namens	Das Rename-Display erscheint, in dem Sie die ausgewählte Registrierung umbenennen können (S. 84).
Up	Verändern der Position	Die ausgewählte Registrierung wird in der Liste aufwärts bewegt (S. 98).
Down	Verändern der Position	Die ausgewählte Registrierung wird in der Liste abwärts bewegt (S. 98).
Delete Löschen		Die ausgewählte Registrierung wird gelöscht.

1. Wählen Sie mit < >> die Registrierung aus, das gelöscht werden soll.

2. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie , um die ausgewählte Registrierung zu löschen.

Nach dem Lösch-Vorgang erscheint wieder das Disk Edit-Display. Anstelle des Namens der Registrierung erscheint im Display “----”.

Verändern der Reihenfolge der Registrierungen auf der Diskette

Sie können eine Registrierung umbenennen (S. 84), löschen (S. 96) oder die Reihenfolge auf der Diskette verändern.

Letztere Funktion ist besonders wichtig im Zusammenhang mit der Nutzung der "Load Next"-Funktion (S. 106).

1. Legen Sie die Diskette mit den Daten in das Laufwerk.
2. Berühren Sie im Haupt-Display.

Das Sub-Fenster erscheint:

1. Berühren Sie .

Das Disk Edit-Display erscheint.

1. Wählen Sie mit < >> das Registration-Set aus, dessen Position verschoben werden soll.
2. Verändern Sie die Position des Registration-Sets mit oder .

Taster Bedeutung Beschreibung
Rename	Verändern des Namens	Das Rename-Display erscheint, in dem Sie die ausgewählte Registrierung umbenennen können (S. 84).
Up	Verändern der Position	Die ausgewählte Registrierung wird in der Liste aufwärts bewegt.
Down	Verändern der Position	Die ausgewählte Registrierung wird in der Liste abwärts bewegt.
Delete Löschen		Die ausgewählte Registrierung wird gelöscht (S. 96).

1. Berühren Sie .

Die Verwendung von Registrierungen vorheriger Roland Atelier-Orgeln

Sie können die Registrations-Daten der Atelier-Orgeln AT-90/80/30 oder ATELIER-R Orgeln (AT-90R/80R/60R/30R/20R) in die AT-45 übertragen. Dabei werden die Daten der Atelier-Orgeln AT-90/80/30 beim Ladevorgang konvertiert.

Zusätzlich kann der original verwendete Music Style auf den [Disk/User]-Taster geladen werden, um die Registrierung zu vervollständigen.

Importieren einer Registrierung im Format "AT-90/80/30"

1. Legen Sie die Diskette mit den Daten für die AT-90/80/30 in das Laufwerk.

2. Berühren Sie im Haupt-Display.

Das Sub-Fenster erscheint:

1. Berühren Sie .

Das Registration Load-Display erscheint.

Die Daten der Atelier-Orgeln der AT-R-Serie können direkt geladen werden und müssen nicht konvertiert werden.

Das Registration Load-Display kann auch direkt durch Drücken des [Registration]-Tasters aufgerufen werden.

1. Wählen Sie mit < >> die Registrierung aus, die importiert werden soll.

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie das Symbol der Orgel, auf der die zu importierende Registrierung programmiert wurde.
2. Berühren Sie , um den Import-Vorgang zu starten.

Wenn der Rhythmus, der für diese Registrierung notwendig ist, im internen Speicher gefunden wird, wird die Registrierung in den internen Speicher geladen. Danach erscheint wieder das Registration Load-Display.

WICHTIG

Falls die ab Werk voreingestellten Rhythmen des [Disk/User]-Tasters überschrieben wurden, kann es vorkommen, das einige Registrierungen nicht korrekt importiert werden können.

Wenn der zur Registrierung zugehörige Music Style nicht im internen Speicher gefunden wird

In diesem Fall erscheint im Display ein Hinweis auf die Nummer des Rhythmus, den Sie auf der beigefügten Music Style-Diskette finden.

8. Notieren Sie sich die Nummer des Music Styles, und berühren Sie .

Das Instrument sucht ersatzweise einen ähnlichen Music Style aus dem internen Speicher und importiert die Registrations-Daten.

Laden des AT-90/80/30-kompatiblen Rhythmus auf den [Disk/User]-Taster

1. Nehmen Sie die Registrations-Diskette aus dem Laufwerk, und legen Sie die Music Style-Diskette in das Laufwerk.

2. Laden Sie den bei Schritt 8 angegebenen Music Style auf den [Disk/User]-Taster (S. 68).

Kapitel 4 Die Spiel-Funktionen

Transponieren in eine andere Tonart (Key Transpose)

Mit dieser Funktion können Sie das Manual in Halbtonschritten in eine andere Tonart transponieren. Damit können Sie in einer anderen Tonart spielen, ohne dass Sie Ihren Fingersatz umstellen müssen.

Transpose

1. Stellen Sie den gewünschten Transponierwert mit den

Transpose [-]/[+] -Tastern ein.

Jedesmal, wenn Sie einen der Transpose [-]/[+]-Taster drücken, wird die Tonhöhe um einen Halbton entweder abwärts oder aufwärts transponiert.

Der Einstellbereich ist "A _b -G" (in Halbtonschritten). Der aktuelle Wert wird im Haupt-Display angezeigt.

Status der Transpose [-]/[+] - Taster

Die Transponierung ist eingeschaltet (nicht auf “C”)	Einer der Transpose [-]/[+] -Taster leuchtet.
Die Transponierung ist ausgeschaltet (“C”)	Beide Transpose [-]/[+] -Taster sind erloschen.

2. Drücken Sie beide Transpose [-]/[+] - Taster gleichzeitig, um wieder die Voreinstellung ("C") anzuwählen.

Die Transponier-

Einstellung kann in einer Registrierung gespeichert werden. Siehe

"Einstellungen, die nach Ausschalten gespeichert bleiben" (S. 214).

Sie können bestimmen, wann die Transponierung nach Auswahl der Registrierung abgerufen wird. Siehe "Bestimmen der Methode, mit der die Transponierung abgerufen wird" (S. 174).

Halten des Klangs (Damper Pedal)

Wenn Sie das Damper (Sustain) Pedal drücken, wird der Klang auch nach Loslassen der Tasten des Manuals gehalten.

In der Werksvoreinstellung wirkt die Haltefunktion auf den Klang des unteren Manuals (Lower). Die Haltefunktion kann aber auch für den Klang des oberen Manuals (Upper) eingesetzt werden (S. 171).

Pitch Bend- und Vibrato-Effekte

Wenn Sie den Pitch Bend/Vibrato-Hebel nach links oder rechts bewegen, wird die Tonhöhe nach unten bzw. nach oben verändert. Wenn Sie den Hebel nach vorne drücken, wird ein Vibrato-Effekt ausgelöst.

In der Voreinstellung wirkt das Pitch Bend auf die Klänge des oberen Manuals.

WICHTIG

Die Haltefunktion ist nicht einsetzbar für den Solo-Klang.

HINWEIS

Die Haltefunktion ist nicht einsetzbar für den Pedal Bassklang, der über das untere Manual gespielt wird, wenn die Anzeige des [To Lower]-Tasters leuchtet.

HINWEIS

Sie können den

Tonhöhenbereich für das Pitch Bend einstellen. Siehe

"Verändern der

Bandbreite des Pitch

Bend-Effektes" (S. 172).

WICHTIG

Der Vibrato-Effekt ist nicht für alle Klänge wirksam (S. 196).

HINWEIS

Sie können erreichen, dass das Pitch Bend und Vibrato auf den Klang des unteren Manuals oder des Fußpedals wirkt. Siehe

"Bestimmen der

Bereiche, für die der

Pitch Bend/Vibrato-Effekt wirkt" (S. 171).

Die Fußschalter

Links und rechts des Expression Pedals finden Sie jeweils einen Fußschalter, mit denen Sie verschiedene Funktionen ausführen können.

In der Voreinstellung sind den Fußschaltern die folgenden Funktionen zugeordnet:

Rechter Fußschalter	Umschaltung der Rotary-Geschwindigkeit zwischen „schnell“ und „langsam“.
Linker Fußschalter	Glide-Funktion (die Tonhöhe wird um einen Halbton herabgesetzt und erreicht die normale Tonhöhe wieder, wenn der Fußschalter losgelassen wird).

Die Funktionen der Fußschalter können auf einzelne Registration-Taster gespeichert werden (S. 80).

Sie können die Funktionen der beiden Fußschalter auch verändern. Siehe

"Einstellen der

Funktionen der

Fußschalter" (S. 105).

Wenn der Parameter "Regist Shift" auf "RIGHT" oder "LEFT" steht, wird mit dem linken bzw. rechten Fußschalter die Registrierung umgeschaltet (S. 106).

Der Glide-Effekt wirkt nur für das Manual, dem auch der Pitch Bend/Vibrato-Hebel zugeordnet ist. Siehe

"Bestimmen der

Bereiche, für die der Pitch Bend/Vibrato-Effekt wirkt" (S. 171).

■Einstellen der Funktionen der Fußschalter

Sie können den beiden Fußschaltern links und rechts des Expression Pedals jeweils eine von verschiedenen Funktionen zuweisen.

1. Berühren Sie im Haupt-Display. Das Sound/Keyboard-Display erscheint.

2. Berühren Sie . Das Controller-Display erscheint.

3. Wählen Sie mit "Foot Switch" oder "R Foot Switch" aus.

1. Berühren Sie das Feld oder .

1. Wählen Sie mit <☒> die gewünschte Einstellung aus.

2. Berühren Sie .

Funktion Beschreibung
ROTARY FAST/SLOW	Umschaltung der Rotary-Geschwindigkeit von „FAST“ auf "SLOW" (und umgekehrt).
GLIDE	Die Tonhöhe wird kurzzeitig herabgesetzt und erreicht dann wieder die normale Tonhöhe der gespielten Note, wenn der Fußschalter losgelassen wird. Nach Einschalten ist der Glide-Effekt für das obere Manual wirksam.
LEADING BASS	Die Leading Bass-Funktion (S. 62) wird aktiviert, solange der Fußschalter gedrückt gehalten wird.
RHYTHM START/STP Startet/stoppt den Rhythmus.
COMP PLAY/STOP	Entspricht der Funktion der Composer [Play/Stop]-Tasters. Jedesmal, wenn der Fußschalter betätigt wird, start bzw. stoppt die Wiedergabe.
INTRO/ENDING	Startet entweder das Intro oder das Ending.
FILL IN TO VAR	Aktiviert ein Fill-In und schaltet dann in das Variation-Pattern.
FILL IN TO ORIG	Aktiviert ein Fill-In und schaltet dann in das Original-Pattern.
ORCHESTRATOR	Schaltet den Style Orchestrator-Taster um. Wenn der Style Orchestrator [Basic]-Taster oder [Advanced2]-Taster ausgewählt ist, werden der [Basic]-Taster und der [Advanced2]-Taster umgeschaltet. Wenn der [Advanced1]-Taster oder [Full]-Taster ausgewählt ist, werden der [Advanced1]-Taster und [Full]-Taster umgeschaltet.
BREAK Fügt eine eintaktige Pause ein.
DAMPER OF UPPER	Die auf dem oberen Manual gespielten Noten werden gehalten, wenn der Fußschalter betätigt und gehalten wird.
DAMPER OF LOWER	Die auf dem unteren Manual gespielten Noten werden gehalten, wenn der Fußschalter betätigt und gehalten wird.

Wenn der Parameter "Regist Shift" (S. 106) auf "RIGHT" oder "LEFT" steht, können mit dem linken bzw. rechten Fußschalter nur die Registrierungen weitergeschaltet werden, und die hier eingestellte Funktion wird ignoriert.

■ Umschalten der Registrierungen mit dem Fußschalter

Sie können den linken oder rechten Fußschalter für die Weiterschaltung von Registrierungen reservieren.

WICHTIG

Die "Regist Shift"-Einstellung kann mit jedem Registration-Set individuell gespeichert werden. Wenn mit der "Load Next"-Funktion die Registrierungen einer Diskette umgeschaltet werden sollen, setzen Sie die Regist Shift-Einstellung für alle Registrierungen auf "RIGHT + Load Next".

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie .

Das Controller-Display erscheint.

1. Wählen Sie mit Kogist Shift aus.

1. Berühren Sie das "Regist Shift"-Feld.

2. Wählen Sie mit <×> die gewünschte Einstellung aus.

3. Berühren Sie .

HINWEIS

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

Einstellung	Beschreibung
OFF	Die Fußschalter können die original eingestellten Funktionen ausführen.
RIGHT	Der rechte Fußschalter ist für die Weiter- terschaltung von Registrierungen reserviert.

Einstellung	Beschreibung
LEFT	Der linke Fußschalter ist für die Weiterschaltung von Registrierungen reserviert.
RIGHT + Load Next	Der rechte Fußschalter ist für die Weiterschaltung von Registrierungen reserviert.Wenn Sie den Registration [8]-Taster drücken und dann den rechten Fußschalter betätigen, wird die “Load Next”-Funktion aktiviert. Das Registration Load-Fenster erscheint.Wenn Sie nun erneut den rechten Fußschalter betätigen, wird die Registrierung des Registration [1]-Tasters aufgerufen.Beispiel:1 >2 >3... >8 >Load Next >(nachfolgende Registrierung) 1

Die "Load Next"-Funktion

Mit der "Load Next"-Funktion können Sie die auf einer Diskette gespeicherten Registrierungen aufeinander folgend mit dem Fußschalter abrufen. Dieses ist besonders gut im Live-Betrieb einzusetzen.

Prüfen des nachfolgenden Registration-Sets

1. Wählen Sie das Haupt-Display aus (S. 22).

2. Berühren Sie <> so oft, bis <> angezeigt wird.

Das folgende Display erscheint:

In der Zeile "Next" wird der Name des nachfolgenden Registration-Sets angegeben.

Einstellen der Lautstärke mit dem Expression Pedal

Sie können die Gesamtlautstärke mit dem Expression Pedal einstellen.

Hinweise zum Einsatz des Expression Pedals

• Auch wenn das Expression Pedal ganz zurückgenommen ist, ist der Klang nicht stummgeschaltet. Dieses erreichen Sie nur, indem Sie den [Master Volume]-Regler ganz nach links drehen.
• Sogar bei Herunternehmen des Fußes vom Expression-Pedal und Reduzierung der Lautstärke werden die tiefen Klanganteile weiter klingen. Dadurch entsteht eine natürlich klingende Resonanz.
• Wenn ein Active Expression-Klang ausgewählt ist, wird bei Bewegen des Expression Pedals nicht nur die Lautstärke, sondern auch der Klangcharakter verändert (S. 43).

Sie können die Funktionsweise des Expression Pedals einstellen (S. 108).

Sie können einstellen, ob das Expression Pedal die Lautstärke während der Aufnahme von Musikdaten steuert (S. 170).

Sie können einstellen, ob das Expression Pedal die Lautstärke während der Wiedergabe von Musikdaten einer Diskette steuert (S. 171).

■Wirkungsweise des Expression Pedals

1. Berühren Sie im Haupt-Display. Das Sound/Keyboard-Display erscheint.
2. Berühren Sie . Das Controller-Display erscheint.
3. Wählen Sie mit < > □b. Curve (Expression Curve) aus.
4. Berühren Sie .

1. Wählen Sie mit <☒> die gewünschte Einstellung.

Einstellung	Beschreibung
1	Das Expression Pedal verändert die Lautstärke des Rhythmus und der Begleitung nicht so stark wie die Lautstärke der über die Manuale gespielten Klänge.
2	Das Expression Pedal verändert die Lautstärke des Rhythmus und der Begleitung genauso stark wie die Lautstärke der über die Manuale gespielten Klänge.
3	Das Expression Pedal verändert die Lautstärke des Rhythmus und der Begleitung genauso stark wie die Lautstärke der über die Manuale gespielten Klänge. Die Hüllkurve ist etwas gleichmäßiger als bei Einstellung “2”.
4	Das Expression Pedal verändert die Lautstärke des Rhythmus und der Begleitung gar nicht.

1. Berühren Sie .

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

Kapitel 5 Verschiedene Spieleffekte

Die AT-45 besitzt verschiedene Spieleffekte, mit denen Sie Ihr Spiel einfach und unkompliziert aufwerten können.

Hinzufügen einer Harmonie zur Melodiestimme (Harmony Intelligence)

Harmony Intelligence ist eine Funktion, welche für den Klang des oberen Manuals eine automatische zweite Melodiestimme auf Grundlage des auf dem unteren Manual gespielten Akkordes hinzufügt. Zusätzlich wird ein passender Klang ausgewählt.

Wenn Sie den [Harmony Intelligence]-Taster drücken, wird automatisch ein entsprechend passender Klang ausgewählt.

1. Drücken Sie den [Harmony Intelligence]-Taster, so dass die Anzeige leuchtet.

Jedesmal, wenn Sie diesen Taster drücken, wird die Funktion ein- bzw. ausgeschaltet.

Das Harmony Intelligence-Display wird für einige Sekunden im Display angezeigt.

■Auswahl des Harmony Intelligence-Typs

Die AT-45 besitzt 8 verschiedene Harmonietypen.

Wenn Sie den [Harmony Intelligence]-Taster drücken, so dass die Anzeige leuchtet, wird automatisch ein entsprechend passender Klang ausgewählt.

Der Harmonietyp entscheidet auch darüber, wie die Noten erklingen.

1. Drücken Sie den [Harmony Intelligence]-Taster, so dass die Anzeige leuchtet.

Das Harmony Intelligence-Display wird für einige Sekunden im Display angezeigt.

2. Berühren Sie das Symbol für die gewünschte Harmony Intelligence-Funktion.

Die Anzeige des [Harmony Intelligence]-Taster blinkt.

3. Drücken Sie erneut den [Harmony Intelligence]-Taster.

Der [Harmony Intelligence]-Anzeige leuchtet, und die Auswahl ist damit bestätigt.

Der Harmony Intelligence-Typ entscheidet auch darüber, wie die Noten erklingen.

Typ Solo-Klang Upper-Klang			Anzahl der Noten für die Harmoniestimmen
BIG BAND Trumpet Flugel Horn 4
STRINGS Strings 1 Strings 1 4
TRADITIONAL aktuell ausgewählter Klang 3
HARP — Harp 2
COMBO Clarinet Trombone		2
JAZZ SCAT Jazz Scat		Jazz Scat 3
BROADWAY Celesta		Theater Or.1	3
OCTAVE 1 aktuell ausgewählter Klang 2

Die Auswahl kann auch durch Berühren von im Harmony Intelligence-Display bzw. durch Spielen des oberen Manuals bestätigt werden.

Der Harmony Intelligence-Typ "Harp" erklingt nur, wenn Sie auf dem unteren Manual einen Akkord und auf dem oberen Manual ein Glissando spielen.

Die Anzahl der gespielten Noten ist abhängig vom ausgewählten Harmony Intelligence-Typ.

Der Rotary-Effekt

"Rotary" simuliert den Klangeffekt eines sich drehenden Lautsprechers. Sie haben hier zwei Einstellmöglichkeiten: "Fast" (schnell) und "Slow" (langsam).

1. Wählen Sie den Klang aus, für den der Rotary-Effekt eingeschaltet werden soll.

2. Drücken Sie den Rotary Sound [On/Off]-Taster, so dass die Anzeige leuchtet.

Damit ist der Rotary-Effekt für den Klang eingeschaltet.

1. Drücken Sie den Rotary Sound [Fast/Slow]-Taster, um zwischen "schneller Rotation" (Anzeige leuchtet) und "langsamer Rotation" (Anzeige ist erloschen) umzuschalten.

Rotary [Fast/Slow]-Taster Effekt
LED leuchtet (Fast)	Simulation einer schnellen Lautsprecher-Rotation.
LED erloschen (Slow)	Simulation einer langsamen Lautsprecher-Rotation.

WICHTIG

Für einige Klänge ist der Rotary-Effekt nicht einschaltbar. Siehe "Liste der Klänge" (S. 196).

Die Funktion des Rotary Sound [Fast/Slow]-Tasters kann auch den Fußschaltern links und rechts des Expression Pedals zugewiesen werden (S. 105).

■Rotary Speed

Dieser Parameter bestimmt die Dreh-Geschwindigkeit des Rotary-Effektes (S. 111).

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie .

Das Effect-Display erscheint.

1. Wählen Sie mit Rotary Speed aus.

2. Berühren Sie das Rotary Speed-Feld.

1. Verändern Sie die Einstellung durch Berühren

der Symbole <×>. +

Einstellungen: SLOW, NORMAL, FAST

1. Berühren Sie .

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

■Rotary Color

Dieser Parameter bestimmt die Brillanz des Klanges bei eingeschaltetem Rotary-Effekt (S. 111).

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie .

Das Effect-Display erscheint.

1. Wählen Sie mit Rotary Color aus.
2. Berühren Sie das Rotary Color-Feld.

Jedesmal, wenn Sie das Rotary Color-Feld berühren,

wird zwischen "BRIGHT" und "MELLOW"

umgeschaltet.

Einstellungen: BRIGHT, MELLOW

1. Berühren Sie .

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

Der Chorus-Effekt

Der Chorus ist ein Modulations-Effekt, der dem Klang zusätzliche Breite und Fülle verleiht. Der Chorus-Effekt kann für die Parts "Upper Orchestral" und "Lower Orchestral" angewendet werden.

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

2. Berühren Sie oder .

Menu Part, für den der Chorus-Effekt erklingt

UPPER Upper-Part

LOWER Lower-Par

Bei einigen Klängen ist der Chorus-Effekt bereits in der Voreinstellung eingeschaltet.

3. Berühren Sie das Chorus-Feld des gewünschten Parts, um den Chorus-Effekt entweder einzuschalten (ON) oder auszuschalten (OFF).

Jedesmal, wenn Sie das Feld berühren, wird der Chorus-Effekt ein- bzw. ausgeschaltet.

Anzeige Beschreibung

ON Der Chorus-Effekt ist eingeschaltet.

OFF Der Chorus-Effekt ist ausgeschaltet.

4. Berühren Sie .

WICHTIG

Für einige Klänge ist der Chorus-Effekt nicht einschaltbar. Siehe "Liste der Klänge" (S. 196).

Der Sustain-Effekt

Der Sustain-Effekt ermöglicht das Halten des Klangs auch nach Loslassen der Taste. Der Sustain-Effekt ist anwendbar für die Klänge des Upper-Parts (außer dem Solo-Part), des Lower-Parts und den Klängen des Fußpedals.

Sustain für den Pedal Part

Sustain

Pedal

1. Drücken Sie den Sustain [Pedal]-Taster, so dass die Anzeige leuchtet.

Damit ist der Sustain-Effekt für den Klang des Fußpedals eingeschaltet.

Sustain für den Upper Part und Lower Part

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie oder .

Menu Part
UPPER Sustain-	Effekt für den Upper-Part
LOWER Sustain-	Effekt für den Lower-Part

1. Wählen Sie mit <><>Sustain aus.

2. Berühren Sie das Sustain-Feld, um eine der Einstellungen "ON" oder "OFF" einzustellen.

Jedesmal, wenn Sie das Feld berühren, wird der Sustain-Effekt ein- bzw. ausgeschaltet.

1. Berühren Sie .

WICHTIG

Der Sustain-Effekt ist nicht für den Klang des Solo-Parts nutzbar.

HINWEIS

Die Dauer des Sustain kann für jeden Bereich unterschiedlich lang eingestellt werden (S. 117).

HINWEIS

Die Sustain-Einstellung des Fußpedals kann auch im Pedalboard-Display verändert werden.

■Verändern der Sustain-Länge

Die Länge des Sustains (SHORT, MIDDLE, LONG) kann für jedes Manual Upper, Lower, Fußpedal) individuell eingestellt werden.

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie entweder , oder .

Menu	Part, dessen Sustain-Länge verändert wird
UPPER Upper-Part
LOWER Lower-Part
PEDAL Pedal-Part

1. Wählen Sie mit <◀> Sbtain Length aus.

1. Berühren Sie das Sustain "SHORT/MIDDLE/LONG"-Feld.

1. Verändern Sie die Einstellung durch Berühren der Symbole . + Einstellungen: SHORT, MIDDLE, LONG

2. Berühren Sie .

Der Reverb-Effekt

Reverb ist ein Effekt, der den Hall eines Raumes simuliert (z.B. Kirche, Konzerthalle usw.).

Part Balance

1. Stellen Sie die allgemeine Hall-Lautstärke mit den Reverb

[▲]/[▼]-Tastern ein.

Mit dem [▲]-Taster wird die Hall-Lautstärke erhöht, mit dem [▼]-Taster wird die Hall-Lautstärke verringert.

Wenn Sie einen der Reverb [▲][▼]-Taster drücken, erscheint im Display die Part Balance Monitor-Anzeige. Hier können Sie die Hall-Lautstärkewerte der verschiedenen Bereiche überprüfen.

Das Part Balance Monitor-Display wird normalerweise nach kurzer Zeit automatisch geschlossen. Berühren Sie , um die Anzeige zu halten. Berühren Sie dann erneut , um die Anzeige zu schließen.

Sie können auch das Hall-Programm verändern und die Hall-Lautstärke für jeden Part einzeln einstellen. Siehe Verändern des Reverb-Typs (S. 119), Einstellen der Hall-Lautstärke (S. 121), und Verändern der Eigenschaften der Hall-Reflektionen (S. 120).

■Verändern des Reverb-Typs

Sie können eines von 11 verschiedenen Hall-Programmen auswählen.

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie .

Das Effect-Display erscheint.

1. Wählen Sie mit Reverb Type aus.

2. Berühren Sie das Reverb Type-Feld.

Das folgende Display erscheint:

1. Verändern Sie die Einstellung durch Berühren

der Symbole <×>. +

Display Beschreibung
ROOM 1	Hall eines kleinen Raumes
ROOM 2	Hall eines mittelgroßen Raumes
ROOM 3	Hall eines großen Raumes
HALL 1	Hall einer Konzerthalle
HALL 2	Hall eines kleinen Konzertraumes
SMALL CHURCH	Hall einer kleinen Kirche
LARGE CHURCH	Hall einer großen Kirche
CATHEDRAL	Hall einer Kathedrale
PLATE	heller, metallischer Hall
DELAY	Echo-Effekt
PAN DELAY	Echo-Effekt mit Panoramawechsel von links nach rechts (und umgekehrt)

Die Delayzeit kann für die Effekte "DELAY" und "PAN DELAY" nicht verändert werden.

1. Berühren Sie .

■Verändern der Eigenschaften der Hall-Reflektionen

Außer der Bestimmung des Halltyps (S. 119) können Sie auch die Beschaffenheit der Wände des Hallraumes verändern und damit Einfluss auf die Eigenschaften der Reflektionen nehmen.

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie .

Das Effect-Display erscheint.

1. Wählen Sie mit Wall Type aus.

2. Berühren Sie das Wall Type-Feld.

Das folgende Display erscheint:

1. Verändern Sie die Einstellung durch Berühren der Symbole <×>. +

Display Beschreibung
DRAPERY Stoffvorhang
CARPET Teppichboden
ACOUSTIC TILE	Dämmplatten
WOOD Holzwand
BRICK Steinwand
PLASTER Gipswand
CONCRETE BLOCK	Betonwand
MARBLE Marmor

1. Berühren Sie .

■Einstellen der Hall-Lautstärke

Die Hall-Lautstärke kann in einem Bereich von "0–10" eingestellt werden.

Einstellen der Hall-Lautstärke für die Bereiche Upper/Lower/Pedal/Solo

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie , oder .

Das Upper Keyboard-Display, Lower Keyboard-Display oder Pedalboard-Display erscheint:

Upper

1. Wählen Sie mit <◀> Reverb Depth aus.
2. Berühren Sie das Reverb Depth-Feld des gewünschten Parts.

Das folgende Display erscheint:

1. Verändern Sie die Einstellung durch Berühren

der Symbole <×>. +

Einstellbereich: 0–10

1. Berühren Sie .

Einstellen der Hall-Lautstärke für einen anderen Bereich als Upper/Lower/Pedal/Solo

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie .

Das Effect-Display erscheint.

1. Wählen Sie mit < > R √ Depth (Reverb Depth) aus.

1. Berühren Sie das Reverb Depth-Feld des gewünschten Parts.

Das folgende Display erscheint:

1. Verändern Sie die Einstellung durch Berühren

der Symbole <×>. +

Einstellungen: 0–10, AUTO (Accomp, Rhythm, A.Bass)

Für die drei Parts "Accomp", "Rhythm" und "Accompaniment Bass" können Sie die Einstellung "AUTO" wählen. In diesem Fall wird für diese Parts bei Auswahl eines Rhythmus die passende Hall-Lautstärke automatisch eingestellt.

1. Berühren Sie .

Kapitel 6 Spielen des unteren Manuals

Das Spielen des unteren Manuals

Sie können das untere Manual (64 Tasten) in zwei Tastaturzonen aufteilen und so zwei unterschiedliche Klänge nebeneinander spielen.

Betrachten Sie die folgenden Beispiele.

Spielen des Solo-Klangs über das untere Manual

- Drücken Sie den Solo [To Lower]-Taster in der Upper Solo-Sektion (S. 124).

Spielen der Schlagzeug-Klänge oder Soundeffekte auf dem unteren Manual

- Drücken Sie den [Drums/SFX]-Taster (S. 48).

Spielen der Schlagzeug-Klänge und des Solo-Klangs auf dem unteren Manual

• Drücken Sie den [Drums/SFX]-Taster (S. 48).
• Drücken Sie den Solo [To Lower]-Taster in der Upper Solo-Sektion (S. 124).

Spielen des Solo-Klangs auf dem unteren Manual (Solo [To Lower] Taster)

Normalerweise wird der Solo-Klang über das obere Manual gespielt. Mit dieser Funktion können Sie den Soloklang ab der Note B4 aufwärts auf dem unteren Manual spielen. Die Note B4 ist der Solo-Splitpunkt.

Solo

1. Wählen Sie einen Soloklang aus (S. 38).
2. Drücken Sie den Solo [To Lower]-Taster (die Anzeige leuchtet).

Nun können Sie den Soloklang im rechten Tastaturbereich des unteren Manuals spielen.

1. Um den Soloklang nicht mehr über das untere Manual zu spielen, drücken Sie erneut den Solo [To Lower]-Taster, so daß die Anzeige erlischt.

Nun können Sie den Soloklang wieder über das obere Manual spielen.

Die als Splitpunkt definierte Note gehört zum rechten Tastaturbereich.

Wenn die Solo [To Lower]-Funktion eingeschaltet ist, kann der Solo-Klang nicht mehr auf dem oberen Manual gespielt werden.

Der Solo-Splitpunkt kann auch verschoben werden (S. 126).

Sie können bestimmen, wie der Solo-Klang gespielt wird (S. 125).

Sie können die Klänge für "Lower" und "Solo" auch übereinanderlegen (S. 125).

■Spielweise des Solo-Klangs

Wenn dem oberen Manual oder dem unteren Manual die Solostimme zugeschaltet ist, können Sie bestimmen, wie die Solostimme erklingt, wenn mehr als eine Note auf dem jeweiligen Manual gespielt wird.

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie .

Das Upper Keyboard-Display erscheint.

1. Wählen Sie mit <◀> Sp o Mode aus.

1. Berühren Sie das Solo Mode-Feld.

1. Wählen Sie mit <×> die gewünschte Einstellung.

Einstellung Beschreibung
TOP NOTE	Die Solostimme wird mit der höchsten Note mitgespielt.
LAST NOTE	Die Solostimme wird mit der zu-letzt gedrückten Taste mitgespielt.
POLYPHONIC	Die Solostimme wird mit allen auf dem Manual gedrückten Tasten mitgespielt.

1. Berühren Sie .

■Gleichzeitiges Spielen des Solo- und Lower-Klangs

Wenn Sie den Soloklang über das untere Manual spielen (der Solo [To Lower]-Taster leuchtet), können Sie bestimmen, ob der Solo- und Lower-Klang gleichzeitig im gleichen Tastaturbereich (LAYER) oder in getrennten Tastaturbereichen gespielt werden (SPLIT).

1. Berühren Sie im Haupt-Display. Das Sound/Keyboard-Display erscheint.

2. Berühren Sie . Das Upper Keyboard-Display erscheint.

3. Wählen Sie mit <◀> SbTo Lower Mode aus.

1. Berühren Sie das "Solo To Lower Mode"-Feld. Jedesmal, wenn Sie diese Feld berühren, wird zwischen "SPLIT" und "LAYER" umgeschaltet.

Einstellung	Beschreibung
SPLIT	Solo- und Lower-Klang werden in getrennten Tastaturbereichen gespielt (SPLIT).
LAYER	Solo- und Lower-Klang werden gleichzeitig im gleichen Tastaturbereich gespielt.

1. Berühren Sie .

■ Verändern des Solo Splitpunktes

Dieser Parameter bestimmt den Trennpunkt für den Soloklang auf dem unteren Manual.

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie .

Das Split Point-Display erscheint.

1. Verändern Sie mit <▶> die Position des Solo-Splitpunktes.

Einstellung: A1 bis C7

1. Berühren Sie .

Sie können den Solo-Splitpunkt auch durch Spielen einer Note auf dem unteren Manual eingeben.

1. Berühren Sie das Solo Split Point-Feld (A1-C7) im Split Point-Display, und spielen Sie die Note auf dem unteren Manual, die als Solo-Splitpunkt definiert werden soll.

Spielen des Bass-Klangs mit dem Grundton eines Akkordes (Pedal [To Lower] Taster)

Wenn Sie den Pedal [To Lower]-Taster drücken, spielt der Bassklang den Grundton des Akkords (S. 212), der auf dem unteren Manual gespielt wird.

Pedal

1. Wählen Sie einen Pedalbass-Klang aus (S. 37).
2. Drücken Sie den Pedal [To Lower]-Taster (die Anzeige leuchtet).

Nun wird der Bassklang mit dem Grundton des auf dem unteren Manual gedrückten Akkordes gespielt. Beispiel: Wenn Sie den Akkord "C/E/G" auf dem unteren Manual drücken, wird die Note "C" auch mit dem Bassklang gespielt.

Wenn die "Leading Bass"-Funktion eingeschaltet ist (S. 62), wird nicht unbedingt der Grundton, sondern immer die tiefste Note des gedrückten Akkordes mit dem Bassklang gespielt.

1. Um die Funktion wieder aufzuheben, drücken Sie erneut den Pedal [To Lower]-Taster, so dass die Anzeige erlischt.

Nun wird der Pedal Bass-Klang wieder über das Fußpedal gespielt.

WICHTIG

Wenn über das untere Manual nicht der Lower-Klang gespielt wird (z.B. wenn die Anzeige des [Drums/SFX]-Tasters leuchtet), erklingt der Pedalbass-Klang nicht.

WICHTIG

Wenn die Anzeige des Pedal [To Lower]-Tasters leuchtet, kann der Bassklang nicht über das Fußpedal gespielt werden.

Kapitel 7 Aufnahme und Wiedergabe

Die AT-45 besitzt einen Composer, mit dem Sie Spieldaten auf verschiedenen Spuren im Instrument aufzeichnen können und danach wiedergeben können. Außerdem können SMF-Musikdaten direkt abgespielt werden.

Die Composer-Bedientaster

Taster Beschreibung
Reset Wählt	den Songanfang an.
Play/Stop	Startet bzw. stoppt die Wiedergabe.
	Nach Drücken des [Rec]-Tasters ist derComposer aufnahmebereit, und mit [Play/Stop] wird die Aufnahme gestartet.
Rec	Aktivieren der Aufnahmebereitschaft.* Der [Rec]-Taster leuchtet, und der [Play/Stop]-Taster blinkt.
Song Ruft das	Song Select-Display auf.
Demo	(Wenn keine Diskette im Laufwerk ist)Das Demo-Display wird aufgerufen.
	(Wenn eine Diskette im Laufwerk ist)Alle Songs der Diskette werdennacheinander abgespielt.
Track	Die Anzeige des Tasters wird wechselweise eingeschaltet (die Spur ist aktiv) bzw.ausgeschaltet (die Spur iststummgeschaltet). → Siehe S. 129

Die Track-Taster "Bass", "Lower", "Upper" und "Solo" der Bedienoberfläche besitzen die gleiche Funktion wie die Track-Tastersymbole im Rec/Play-Display.

Berühren von im Haupt-Display und Verwenden der Taster-Symbole im Display

Taster Beschreibung
TrackRhythmAccmpBassLowerUpperSoloControl	Die Anzeige des Taster-Symbols wird wechselweise eingeschaltet (die Spur ist aktiv) bzw. ausgeschaltet (die Spur ist stummgeschaltet).→ Siehe S. 129
Reset Wählt den	Songanfang an.
Stop Stoppt die	Wiedergabe.
Play	Startet die Wiedergabe.
	Nach Drücken des-Symbols ist der Composer aufnahmebereit, und mitwird die Aufnahme gestartet.
Rec	Aktivieren der Aufnahmebereitschaft.* Das-Symbol leuchtet, und das-Symbol blinkt.
Bwd Zurücksetzen der Song-Position
Fwd Vorspulen der Song-Position
	Umschalten der Anzeigen “Track-Taster”, “Track Mute-Taster” und “Ball-Anzeige”.
	Aufrufen des Notation-Displays.
	Aufrufen des Utility-Displays des Composers.

■Was ist ein Track Taster?

Der Composer besitzt 7 Spuren (Tracks). Die verschiedenen Tracks werden über separate Track-Taster angewählt.

Auf jeder Spur werden Daten unterschiedlicher Sektionen aufgezeichnet.

Track Aufnahme-Daten
Rhythm Daten für Rhythmus/SFX
Accmp	Daten für die Automatische Begleitung (außer Bass)
Bass	Daten für den Pedal Bass (Note, Bender, Modulation) und den Bass-Part der Begleitung
Lower	Daten für den Lower-Klang (Note, Hold, Bender, Modulation)
Upper	Daten für den Upper-Klang (Note, Hold, Bender, Modulation)
Solo	Daten für den Solo-Klang (Note, Hold, Bender, Modulation)
Control	Glide
	Expression
	Reverb Type
	Reverb Depth
	Solo [To Lower]-Taster (ON/OFF)
	Pedal [To Lower]-Taster (ON/OFF)
	Transpose [-] [+]-Taster Einstellung
	[Harmony Intelligence]-Taster (ON/OFF)
	Harmony Intelligence Type
	Rotary [Fast/Slow]-Taster (ON/OFF)
	Rotary [ON/OFF]-Taster (ON/OFF)
	Pedal Bass Mode
	Solo Mode

Track Aufnahme-Daten
Control	Solo To Lower Mode
	Solo-Splitpunkt
	Sustain ON/OFF
	Sustain Length
	Initial Touch
	Wall Type
	Die Programmnummern der Klänge der einzelnen Parts
	Level [▲][▼] (Part Balance Volume)
	Die Reverb-Lautstärke der Parts
	Chorus ein/aus eines Klangs
	Die Oktavlage eines Parts
	[Drums/SFX]-Taster (ON/OFF)
	Drums/SFX Set
	Chord Intelligence
	Chord Hold
	Leading Bass
	Lower Voice [Hold]-Taster (ON/OFF)
	Tempowert
	Lautstärke des Rhythmus des Begleit-Parts
	Reverb-Lautstärke des Rhythmus des Begleit-Parts
	Lautstärke des Drum-Parts
	Reverb-Lautstärke des Drum-Parts
	Lautstärke des Rhythm Bass-Parts
	Reverb-Lautstärke des Rhythm Bass-Parts

Weitere Informationen über die Zuweisung der Spuren bei Abspielen eines kommerziellen SMF-Songs finden Sie auf Seite 132.

Der Control Track zeichnet die folgenden Daten auf:

• Betätigen der Bedientaster (Klangauswahl,
Tempowechsel, Rotary Fast/Slow usw.)
Die hier neu aufgenommenen Daten werden den vorherigen Daten hinzugefügt und die alten Daten nicht gelöscht.
• Betätigen des Expression Pedals
Die Funktion des Expression Pedals ist abhängig von der Einstellung des Parameters "Exp. Src (Rec)". Siehe "Die Funktion des Expression Pedals" (S. 170).

Wenn Sie vor eine neuen Aufnahme alle vorherigen Daten löschen möchten, verwenden Sie die Funktion "Erase" (S. 152).

■Aufrufen der Track-Taster

Die Track-Taster werden im Display abgebildet, wenn Sie mit dem Composer aufnehmen oder abspielen.

1. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

Die folgenden Taster-Symbole werden als Track-Taster bezeichnet:

Alle Spieldaten der Automatischen Begleitung werden auf dem "Accmp" Track-Taster aufgezeichnet, alle Rhythmus-Daten auf dem "Rhythm"-Track.

Wenn Sie nur einen Part des Begleit- bzw. Rhythmus-Tracks stummschalten möchten, rufen Sie das Track Mute-Display auf, und nutzen Sie dort die Track Mute-Taster (S. 133).

Abspielen der Songdaten direkt von einer Diskette

Sie können mit der AT-45 SMF-Songdaten direkt von einer Diskette abspielen.

SMF-Songdaten

Das Standard MIDI File (SMF)-Format ist ein Hersteller-übergreifendes Format und dient dem Austausch von Musikdaten zwischen verschiedenen Instrumenten mit Sequenzer. Die AT-45 kann SMF-Songdaten mit den Klang-Formaten "GM", "GM2" und "Roland GS" wiedergeben.

Abspielen eines bestimmten SMF-Songs

1. Legen Sie eine Diskette mit SMF-Songdaten in das Laufwerk.

Wenn sich auf der Diskette ein Standard MIDI File befindet, erscheint die Anzeige "SMF" im Haupt-Display.

2. Drücken Sie den [Song]-Taster.

Das Song Select-Display erscheint.

1. Wählen Sie mit < ☐> ☐ gewünschten Song aus.
2. Berühren Sie < > und die Wiedergabe zu starten.
3. Berühren Sie < >, ▶▶ le Wiedergabe zu stoppen.

Sie können die Song-Wiedergabe auch mit oder im Rec/Play-Display starten bzw. stoppen. Mit oder können Sie die Song-Position in Taktschritten rückwärts oder vorwärts verändern.
6. Drücken Sie den Eject-Taster, um die Diskette auswerfen zu lassen.

Abspielen aller SMF-Songs einer Diskette

1. Legen Sie eine Diskette mit SMF-Songdaten in das Laufwerk.
2. Drücken Sie den [Demo]-Taster.

Alle SMF-Songs auf der Diskette werden aufeinanderfolgend abgespielt.

1. Um das Playback zu stoppen, drücken Sie den [Play/Stop]-Taster.

Stummschalten einer Spur (Track Mute)

Wenn Sie bei angezeigtem Rec/Play-Display einen leuchtenden Track-Taster drücken, so dass die Anzeige erlischt, wird die Wiedergabe dieser Spur stummgeschaltet. Dieses wird als "Track Mute" bezeichnet.

1. Berühren Sie im Haupt-Display

Das Rec/Play-Display erscheint.

1. Berühren Sie < >Utility).

Das Utility-Display erscheint.

1. Berühren Sie .

Das Song Select-Display erscheint.

1. Wählen Sie mit < ☐ > ☑ gewünschten Song aus.

2. Berühren Sie .

Das Rec/Play-Display erscheint.

Alle Spieldaten der Automatischen Begleitung werden auf dem "Accmp" Track-Taster aufgezeichnet, alle Rhythmus-Daten auf dem "Rhythm"-Track.

Wenn Sie nur einen Part des Begleit- bzw. Rhythmus-Tracks stummschalten möchten, rufen Sie das Track Mute-Display auf, und nutzen Sie dort die Track Mute-Taster (S. 133).

1. Drücken Sie einen der leuchtenden Track-Taster, so dass die Anzeige erlischt.

Damit ist diese Spur stummgeschaltet.

1. Drücken Sie den bei Schritt 6 gedrückten Track-Taster erneut (die Anzeige leuchtet wieder).

Damit ist diese Spur wieder hörbar.

Die Spur-Zuweisung bei kommerziellen SMF-Daten

Die Spur-Zuweisung bei Roland Atelier-Daten

* Der Track Mute-Taster 13 ist nicht aktiv, wenn das jeweilige Instrument keine Manual Percussion-Funktion besitzt.

■Stummschalten von einzelnen Parts einer Spur

Alle Spieldaten der Automatischen Begleitung werden auf dem "Accmp" Track-Taster aufgezeichnet, alle Rhythmus-Daten auf dem "Rhythm"-Track.

Wenn Sie nur einen Part des Begleit- bzw. Rhythmus-Tracks stummschalten möchten, können Sie wie folgt das Track Mute-Display aufrufen und einzelne Parts stummschalten.

1. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

2. Berühren Sie < > Track / 4 das Track Mute-Display erscheint.

In diesem Display sehen Sie 16 Track Mute-Taster.

3. Berühren Sie das Track Taster-Symbol des Parts (1–16), der stummgeschaltet werden soll.

Die Darstellung des entsprechenden Parts ändert sich im Display und zeigt an, dass dieser Part jetzt stummgeschaltet ist.

4. Wenn Sie das bei Schritt 3 gedrückte Symbol erneut berühren, wird diese Spur wieder aktiviert.

5. Berühren Sie .

WICHTIG

Die Stummschaltung der Spuren wird automatisch aufgehoben, wenn ein anderer Song ausgewählt wird.

Die sieben Track Mute-Taster im Rec/Play-Display (S. 130) entsprechen wie folgt den 16 Track Mute-Tastern im Track Mute-Display.

Die Spur-Zuweisung bei kommerziellen SMF-Daten

Die Spur-Zuweisung bei Roland Atelier-Daten

Aufrufen der Noten-Anzeige

Sie können im Display der AT-45 die Noten des ausgewählten Songs anzeigen lassen.

Auswahl des Songs

→Für den Song, der mit dem internen Composer aufgezeichnet wurde, können Sie direkt mit Schritt 5 fortfahren.

1. Legen Sie die Diskette mit dem gewünschten Song in das Diskettenlaufwerk der AT-45.

2. Drücken Sie den [Song]-Taster.

Das Song Select-Display erscheint.

1. Wählen Sie mit <> den gewünschten Song aus.
2. Berühren Sie .

Nach Beendigung des Ladevorgangs erscheint wieder das Rec/Play-Display.

Aufrufen der Noten-Anzeige

1. Berühren Sie im Rec/Play-Display.

Das Noten-Display erscheint.

Display Beschreibung
	Vergrößerung des Noten-Displays
Lyrics	Anzeige der Texte
Bass	Anzeige der Noten des Pedal-Parts
Lower	Anzeige der Noten des Lower-Parts
Upper	Anzeige der Noten des Upper-Parts
U&L	Anzeige der Noten des Upper-Parts und Lower-Parts
Option	Individuelle Auswahl des Parts und der Art der Noten-Anzeige (S. 135).

Durch Berühren des Lautsprecher-Symbols können Sie einen Part stummschalten bzw. wieder einschalten.

■Verändern der Noten-Darstellung

1. Berühren Sie im Haupt-Display

Das Rec/Play-Display erscheint.

Das Noten-Display erscheint.

Das Notation Options-Display erscheint.

1. Berühren Sie das Feld des Parameters, dessen Einstellung Sie verändern möchten.

Menu	Einstellung	Beschreibung
Tonhöhe (Pitch)	C,D,E	Anzeige als Noten-Namen
	Do,Re,Mi Anzeige als Silben
	OFF keine Anzeige
Clef Upper	AUTO	automatische Veränderung
	G Clef	Violinschlüssel-Anzeige für den Upper-Part
	F Clef	Bassschlüssel-Anzeige für den Upper-Part
Clef Lower	AUTO	automatische Veränderung
	G Clef	Violinschlüssel-Anzeige für den Lower-Part
	F Clef	Bassschlüssel-Anzeige für den Lower-Part
Key	AUTO	automatische Veränderung
	Db,Ab,Eb,Bb,F,C,G,D,A,E,B,F#,Bbm,Fm,Cm,Gm,Dm,Am,Em,Bm,F#m,C#m,G#,D#m	Die Noten werden in der ausgewählten Tonart angezeigt.
Upper Part 1-16		Auswahl des Parts, dessen Noten als Upper-Part angezeigt werden.
Lower Part 1-16		Auswahl des Parts, dessen Noten als Lower-Part angezeigt werden.
Pedal Part 1-16		Auswahl des Parts, dessen Noten als Pedal-Part angezeigt werden.

5. Verändern Sie mit <×> deWert.

Nach Berühren von erscheint das folgende Display:

Das Key-Display ist auf zwei Seiten aufgeteilt, die Sie durch Berühren von <Qunstehalten können.

6. Berühren Sie .

Hinweise zur Noten-Anzeige im Display

- Wenn Sie die Wiedergabe eines Songs von einer Diskette starten, erscheint das Symbol in Display. Während dieser Zeit liest die Orgel die Daten von der Diskette aus und bereitet die Notenanzeige vor. Warten Sie, bis dieser Vorgang abgeschlossen ist.

- Im Noten-Display können Noten und Texte, die über den Rand des Displays hinausreichen, nicht angezeigt werden.

- Die Auflösung der Notendarstellung ist begrenzt (max. 1/16-Noten), daher kann es vorkommen, dass die Notenanzeige im Display nicht mit den tatsächlich gespielten Noten bzw. mit der Notendarstellung einer Partitur übereinstimmt.

- Wenn Sie einen Part auswählen, der keine Spieldaten besitzt, werden keine Noten angezeigt. Wählen Sie über dann einen anderen Part aus.

- Wenn Sie während der Song-Wiedergabe die Part-Anzeige im Display wechseln, kann es vorkommen, dass der Song wieder ab Beginn gestartet wird.

Die Aufnahme

Sie können Ihre Spieldaten entweder solo oder auch mit Rhythmus oder/und Automatischer Begleitung aufzeichnen.

1. Stellen Sie die Bedienregler auf der Bedienoberfläche für die Aufnahme ein.

2. Stellen Sie sicher, dass sich im Laufwerk keine Diskette befindet.

Werfen Sie die Diskette ggf. durch Drücken des Eject-Tasters (S. 131) aus.

1. Drücken Sie den [Rec]-Taster.

Die [Rec]-Anzeige leuchtet, und der [Play/Stop]-Taster blinkt.

1. Drücken Sie den [Play/Stop]-Taster, um die Aufnahme zu starten.

Das Metronom spielt vor der Aufnahme zwei Takte als Vorzähler.

Wenn Sie die Daten für Rhythmus und Begleitung mit aufnehmen möchten, drücken Sie den [Start/Stop]-Taster anstelle des [Play/Stop]-Tasters. Wenn die Anzeige des [Sync]-Tasters leuchtet (Sync Start = ON), wird die Aufnahme dann gestartet, wenn Sie auf dem unteren Manual eine Note bzw. einen Akkord spielen.

1. Drücken Sie den [Play/Stop]-Taster, um die Aufnahme wieder zu stoppen.

Die Track-Anzeige der Aufnahme-Spur wechselt von "Blinken" zu "konstant leuchten".

Wenn Sie während der Aufnahme des Rhythmus bzw. der Begleitung den [Intro/Ending]-Taster (oder [Start/Stop]-Taster) drücken, wird der Rhythmus bzw. die

Begleitung gestoppt, aber die Aufnahme selbst läuft weiter. Drücken Sie dann den [Play/Stop]-Taster, um die Aufnahme zu beenden.

Die Funktionen "Play" und "Stop" können den Fußschaltern links und rechts des Expression Pedals zugewiesen werden (S. 105).

Sie können das Metronom in der Vorzähl-Phase auch ausschalten (S. 149).

Wichtig!

Wenn Sie den [Rec]-Taster drücken, während ein Song von der Diskette ausgewählt ist, wird der Song in den internen Speicher geladen, und der Composer ist danach aufnahmebereit. Wenn Sie einen vollständig neuen Song aufnehmen möchten, gehen Sie wie folgt vor:

1. Drücken Sie den [Rec]-Taster, um die Aufnahmebereitschaft abzuschalten.

2. Nehmen Sie die Diskette aus dem Laufwerk.

3. Löschen Sie die bisher aufgenommenen Spieldaten (S. 141).

4. Drücken Sie den [Rec]-Taster.

Das folgende Display erscheint, wenn der Aufnahmespeicher fast voll ist:

Das folgende Display erscheint, wenn der Aufnahmespeicher voll ist und keine Daten mehr aufzeichnen kann:

In diesem Fall wird die Aufnahme automatisch abgebrochen.

Abspielen eines Songs

1. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

Damit wird der Anfang des Songs ausgewählt. Wenn Sie einen anderen Takt als "1" als Startpunkt wählen möchten, verwenden Sie dafür die Symbole bzw. -.

1. Berühren Sie , um die Wiedergabe zu starten.

Nach Erreichen des Songendes stoppt die Wiedergabe automatisch.

Das Playback kann auch durch Drücken des Composer [Play/Stop]-Tasters gestartet werden.

1. Berühren Sie , um die Wiedergabe zu stoppen.

Das Playback kann auch durch Drücken des Composer [Play/Stop]-Tasters gestoppt werden.

Die Funktionen "Play" und "Stop" können den Fußschaltern links und rechts des Expression Pedals zugewiesen werden (S. 105).

Sie können für die Wiedergabe die Funktionsweise des Expression Pedals verändern (S. 170).

Wenn der Song (z.B. der einer SMF-Datei) nicht korrekt abgespielt wird, sind eventuell nicht die korrekten Sounds ausgewählt. Drücken Sie dann den [Reset]-Taster, um den Song ab Beginn zu starten.

Einschalten des Vorzählers (Count In Play)

Wenn Sie zu einem Song Daten einspielen möchten, können Sie einen Vorzähler einschalten, der das Tempo des Songs vorgibt.

1. Halten Sie den [Reset]-Taster gedrückt, und drücken Sie den [Play/Stop]-Taster.

Das Metronom spielt zwei Takte, bevor die Aufnahme beginnt.

Aufnahme der einzelnen Parts nacheinander

Beispiel: Nehmen Sie zuerst den Rhythmus-Part, dann den Bass-Part usw. auf. Wenn Sie dan weitere Parts aufnehmen, können Sie den Rhythmus- und Bass-Part als "Hintergrundmusik" abspielen und als Referenz für die weitere Aufnahme verwenden.

1. Stellen Sie die Bedienregler nach Bedarf ein.

2. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

1. Wählen Sie mit und die Position aus, ab der die Aufnahme beginnen soll.

Wenn die Aufnahme ab Songbeginn erfolgen soll, berühren Sie den -Taster.

1. Berühren Sie im Rec/Play-Display .

Damit ist der Composer aufnahmebereit. und die Track-Taster, die noch keine Daten enthalten, blinken im Display. Die Track-Symbole der Spuren, die bereits Daten besitzen, leuchten konstant.

Die Composer [Rec]-Anzeige leuchtet, und der [Play/Stop]-Taster blinkt.

Sie können die Aufnahmebereitschaft auch durch Drücken des Composer [Rec]-Tasters erreichen.

1. Berühren Sie im Rec/Play-Display , um die Aufnahme zu starten.

Das Metronom spielt zwei Takte als Vorzähler, danach beginnt die Aufnahme.

Sie können die Aufnahme auch durch Drücken des Composer [Play/Stop]-Tasters starten.

1. Berühren Sie im Rec/Play-Display , um die Aufnahme zu stoppen.

Der Track-Taster der Spur, auf der Sie Ihre Daten eingespielt haben, leuchtet nun konstant.

Sie können die Aufnahme auch durch Drücken des Composer [Play/Stop]-Tasters stoppen.

Neu-Aufnahme einer Passage

Wenn Sie sich verspielt haben, können Sie die Aufnahme für eine Spur wiederholen.

WICHTIG

Falls Sie die Neu-Aufnahme mit anderen Klängen, einem anderen Tempo usw. durchführen möchten, löschen Sie die Songdaten zunächst mit der Erase-Funktion (S. 141) und nehmen Sie die Spieldaten neu auf, damit auch die Steuerdaten im Control Track (z.B. für die Auswahl der Klänge) korrekt sind.

1. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

2. Wählen Sie mit und die Position aus, ab der die Neu-Aufnahme erfolgen soll.

Wenn die Neu-Aufnahme ab Songbeginn erfolgen soll, berühren Sie den -Taster.

3. Berühren Sie im Rec/Play-Display .

Damit ist der Composer aufnahmebereit. und die Track-Taster, die noch keine Daten enthalten, blinken im Display. Die Track-Symbole der Spuren, die bereits Daten besitzen, leuchten konstant.

Die Composer [Rec]-Anzeige leuchtet, und der [Play/Stop]-Taster blinkt.

Sie können die Aufnahmebereitschaft auch durch Drücken des Composer [Rec]-Tasters erreichen.

4. Berühren Sie den Track-Taster der Spur, auf der die Daten neu eingespielt werden sollen (die Taster-Anzeige blinkt).

Die vorherigen Daten der ausgewählten Spur werden bei der Neu-Aufnahme automatisch gelöscht (Ausnahme: der Control Track).

Wenn ein Track-Taster konstant leuchtet, sind auf dieser Spur noch keine Daten aufgezeichnet.

5. Berühren Sie im Rec/Play-Display , um die Aufnahme zu starten.

Das Metronom spielt zwei Takte als Vorzähler, danach beginnt die Aufnahme.

Sie können die Aufnahme auch durch Drücken des Composer [Play/Stop]-Tasters starten.

6. Berühren Sie im Rec/Play-Display , um die Aufnahme zu stoppen.

Der Track-Taster der Spur, auf der Sie Ihre Daten eingespielt haben, leuchtet nun konstant.

Sie können die Aufnahme auch durch Drücken des Composer [Play/Stop]-Tasters stoppen.

Sie können bestimmen, daß die Expression Pedal-Daten erhalten bleiben und die Bewegungen des Expression Pedals nicht neu aufgezeichnet werden (S. 170).

Sie können für die Neu-Aufnahme auch das "Punch-In"-Verfahren wählen (S. 147).

Löschen der Spieldaten (Song Clear)

Sie können die bisher aufgenommenen Spieldaten löschen, wenn Sie Ihre Spieldaten neu aufzeichnen möchten.

1. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

1. Berühren Sie < > (Eility).

Das Utility-Display erscheint.

Die folgende Bestätigungs-Abfrage erscheint im Display:

Mit können Sie den Vorgang abbrechen, und das Rec/Play-Display erscheint wieder.

1. Berühren Sie , um die Spieldaten zu löschen.

Umbenennen des Songs (Rename)

Der aufgenommene Song erhält zwar einen ab Werk voreingestellten Namen, diesen sollten Sie aber verändern und z.B. den Songtitel eingeben.

1. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

1. Berühren Sie <> Utility).

Das Utility-Display erscheint.

Das Song Save/Song Delete-Display erscheint.

Das Utility-Display erscheint.

5. Berühren Sie .

Das Rename-Display erscheint.

Das Rename-Display kann auch wie folgt erreicht werden:

1. Berühren Sie <Utility) im Rec/Play-Display.

Das Utility-Display erscheint.

1. Berühren Sie im Utility-Display . Das Edit Menu-Display erscheint.

2. Berühren Sie im Edit Menu-Display.

Das Rename-Display erscheint.

6. Mit ( ) e zwischen Groß-

und Kleinschreibung sowie Symbolen umschalten.

Jedesmal, wenn Sie dieses Feld berühren, wird wie folgt weitergeschaltet: Großbuchstaben → Kleinbuchstaben → Symbole → Großbuchstaben → ....

7. Wählen Sie das Zeichen durch Berühren des entsprechenden Symbols im Display aus.

Die folgenden Zeichen bzw. Funktionen stehen zur Verfügung:

ABCDEFGHIJKLMNOPQRSTUVWXYZ
abcdefghijklmnopqrstuvwxyz
!"#%&'()*+,-./:=?^_0123456789
	Löscht das Zeichen an der Cursor-Posi-tion.
	Fügt ein Leerzeichen an der Cursor-Posi-tion ein.
	Bewegt den Cursor in derNamenzeile nach links bzw. rechts.

Um den Vorgang abzubrechen, berühren Sie .

8. Berühren Sie .

Damit ist der neue Name eingegeben.

Sie können den Namen eines Songs auf einer Diskette nicht direkt verändern. Der Song muss zunächst in den internen Speicher geladen (S. 145), der Name verändert und der Song dann erneut auf der Diskette gesichert werden.

Speichern von Songs auf einer Diskette

Um Ihre Spieldaten zu sichern, müssen Sie diese vor Ausschalten der Orgel auf einer Diskette speichern.

Wenn der Song in seinem finalen Zustand noch nicht auf der Diskette gespeichert wurde, erscheint das Symbol “EDITED” im Haupt-Display. Wurde der Song bereits in seinem finalen Zustand auf der Diskette gespeichertm erscheint dieses Symbol nicht mehr.

1. Legen Sie eine mit der AT-45 formatierte Diskette in das Laufwerk.

2. Berühren Sie im Haupt-Display .

Das Rec/Play-Display erscheint:

1. Berühren Sie < >Utility).

Das Utility-Display erscheint.

Das Song Save/Song Delete-Display erscheint.

1. Wählen Sie mit <> die gewünschte Ziel-Speichernummer aus.

Die noch nicht belegten Ziel-Speichernummern werden mit "----" angezeigt.

Um den Vorgang abzubrechen, berühren Sie . Das Song Save/Song Delete-Display wird wieder geschlossen.

1. Berühren Sie .

Das Save Format-Display erscheint:

1. Berühren Sie das Symbol, in dessen Format Sie die Songdaten sichern möchten.

Display Beschreibung

ORIGINAL Die Daten werden im Atelier-Format gespeichert.

SMF Die Daten werden im SMF-Format gespeichert.

1. Berühren Sie , um den Speichervorgang auszulösen.

WICHTIG

Musikdaten im Roland Atelier-Format können auf anderen Instrumenten nicht wiedergegeben werden.

WICHTIG

Mit einer Atelier-Orgel gespeicherte SMF-Daten sind nur mit Atelier-Orgeln korrekt abspielbar.

WICHTIG

Das Speichern der Daten im SMF-Format dauert länger als die Speicherung im Atelier (ORIGINAL)-Format.

Wenn das folgende Display erscheint

Wenn sich auf der Diskette bereits eine gleichnamige Datei befindet, erscheint bei Berühren von die folgende Meldung im Display:

Um die gleichnamige Datei auf der Diskette zu überschreiben

1. Berühren Sie .

Um die gleichnamige Datei auf der Diskette zu erhalten

1. Berühren Sie , um den Speichervorgang abzubrechen.
2. Wählen Sie im Song Save/Song Delete-Display eine Ziel-Speichernummer, die mit "----" angezeigt wird. Dieser Speicherplatz ist noch nicht belegt.
3. Speichern Sie die Daten unter der bei Schritt 2 gewählten Speichernnummer.

Nach Abschluss des Speichervorgangs erscheint der Name des neu gesicherten Songs im Display.

Das SMF Format

SMF (Standard MIDI File) ist ein Hersteller-übergreifendes Format von MIDI-Spieldaten. Dieses ermöglicht dem Anwender, die auf einem Instrument gesicherten Spieldaten in ein anderes MIDI-Instrument zu importieren.

Das SMF-Format hat keinen direkten Bezug zu dem Format einer Tonerzeugung (z.B. GM2 oder GS), daher dürfen Aussagen wie "kompatibel zum SMF-Format" und "kompatibel zum GM2/GS-Format" nicht gleichgesetzt bzw. verwechselt werden.

Laden von Spieldaten in den internen Speicher

Um Spieldaten zu editieren (S. 150) oder einen Song einer Diskette neu aufzuzeichnen, müssen Sie die Spieldaten zunächst in den internen Speicher laden.

1. Legen Sie die Diskette mit den gewünschten Daten in das Laufwerk.

2. Berühren Sie im Haupt-Display . Das Rec/Play-Display erscheint.

3. Berühren Sie < > Utility). Das Utility-Display erscheint.

4. Berühren Sie . Das Song Select-Display erscheint.

1. Wählen Sie mit < △> d √ongdatei aus, die in den internen Speicher geladen werden soll.
2. Berühren Sie .

Die ausgewählte Songdatei wird in den internen Speicher geladen.

Wenn das folgende Display erscheint

Wenn die folgende Anzeige im Display erscheint, bedeutet dieses, daß der z. Zt. im internen Speicher befindliche Song noch nicht auf einer Diskette gesichert wurde.

Um den Song im internen Speicher zu löschen

1. Berühren Sie .

Um den Song im internen Speicher vor Laden des neuen Songs auf einer Diskette zu sichern

1. Berühren Sie , um den Vorgang abzubrechen.
2. Speichern Sie den Song auf einer Diskette (S. 143).

Wenn der Ladevorgang abgebrochen wird, weil der interne Speicher voll ist, erscheint die folgende Meldung im Display:

Löschen von Daten einer Diskette

Mit diesem Vorgang können Sie einen Song von einer Diskette löschen.

1. Legen Sie die Diskette mit den Songdaten in das Laufwerk.

2. Berühren Sie im Haupt-Display. Das Rec/Play-Display erscheint.

3. Berühren Sie unten rechts im Display <> (Utility). Das Utility-Display erscheint.

4. Berühren Sie . Das Song Save/Song Delete-Display erscheint:

1. Wählen Sie mit <▶> die gewünschte Datei aus.

2. Berühren Sie . Die folgende Bestätigungs-Abfrage erscheint.

Mit können Sie den Vorgang abbrechen.

1. Berühren Sie , um die Songdatei zu löschen.

Laden eines SMF-Songs und Hinzufügen eigener Spieldaten innerhalb dieses Songs

Sie können einen SMF-Song importieren und dazu eigene Spieldaten hinzufügen.

1. Legen Sie eine Diskette mit SMF-Songdaten in das Laufwerk.

2. Berühren Sie im Haupt-Display. Das Rec/Play-Display erscheint.

3. Berühren Sie <> Utility). Das Utility-Display erscheint.

4. Berühren Sie . Das Song Select-Display erscheint.

1. Wählen Sie mit < △> den gewünschten Song aus.

2. Berühren Sie .

Der ausgewählte Song wird in den internen Speicher geladen.

Die Zuweisung der Tracks der SMF-Datei auf die Spuren des Composers ist auf S. 132 beschrieben.

1. Bereiten Sie die Bedienoberfläche für die eigene Einspielung vor.

2. Wählen Sie mit und die Position aus, ab der die Aufnahme beginnen soll.

3. Berühren Sie im Rec/Play-Display .

Damit ist der Composer aufnahmebereit.

und die Track-Taster, die noch keine Daten enthalten, blinken im Display. Die Track-Symbole der Spuren, die bereits Daten besitzen, leuchten konstant. Die Composer [Rec]-Anzeige leuchtet, und der [Play/Stop]-Taster blinkt.

Sie können die Aufnahmebereitschaft auch durch Drücken des Composer [Rec]-Tasters erreichen.

1. Berühren Sie den Track-Taster, auf dessen Spur neue Daten eingespielt werden sollen (die Taster-Anzeige blinkt).
2. Berühren Sie im Rec/Play-Display , um die Aufnahme zu starten.

Die Spieldaten des vorher geladenen SMF-Songs werden abgespielt, und Sie können dazu Ihre Daten einspielen.

1. Berühren Sie im Rec/Play-Display , um die Aufnahme zu stoppen.

Der Track-Taster der Spur, auf der Sie Ihre Daten eingespielt haben, leuchtet nun konstant.

Sie können die Aufnahme auch durch Drücken des Composer [Play/Stop]-Tasters starten bzw. stoppen.

1. Speichern Sie die Songdaten auf einer Diskette (S. 143).

Schreibgeschützte SMF-Songdaten können zwar geladen, aber als Gründen des Copyrights nicht erneut im SMF-Format gesichert werden.

Abspielen des Songs mit verändertem Tempo

Sie können bestimmen, dass der ausgewählte Song nicht mit dem Tempo abgespielt wird, das im Song gespeichert ist, sondern mit einem geänderten Tempo.

1. Laden Sie den gewünschten Song in den internen Speicher (S. 145).

2. Berühren Sie .

3. Stellen Sie das gewünschte Tempo mit den Tempo [ ]-Tlastern ein.
4. Halten Sie den [Reset]-Taster gedrückt, und drücken Sie den [Rec]-Taster.

WICHTIG

Die Symbole und im Rec/Play-Display können hierfür nicht verwendet werden.

Neu-Aufnahme eines Songabschnitts (Punch-In)

Sie können innerhalb eines Songs eine Neu-Aufnahme einer Spur durchführen, z.B., wenn Sie sich während einer vorherigen Aufnahme verspielt haben. Dieses geschieht mit der Methode "Punch-In".

Bestimmen des Aufnahmebereiches

1. Berühren Sie im Haupt-Display. Das Rec/Play-Display erscheint.
2. Berühren Sie <> (Eility).

Das Utility-Display erscheint.

1. Berühren Sie .

Das Punch In/Out-Display erscheint.

1. Berühren Sie das "From"-Feld.

1. Stellen Sie mit <>dert Wert für "From" ein (die Position, ab der die Aufnahme aktiviert wird).
2. Berühren Sie das "For"-Feld.
3. Stellen Sie mit < × > den Wert für "For" ein (die Anzahl der Takte, für die die Aufnahme durchgeführt wird).
4. Berühren Sie .

Das Rec/Play-Display erscheint, und der Composer ist aufnahmebereit.

Aufnahme innerhalb des gewählten Abschnitts

1. Drücken Sie den Track-Taster der Spur, auf der Sie die Aufnahme durchführen möchten (die Anzeige blinkt).
2. Berühren Sie , um die Aufnahme zu starten.

Das Metronom spielt zwei Takte als Vorzähler, danach beginnt die Aufnahme.

Wenn der Starttakt ("from") erreicht ist, schaltet der Composer die Spur in den Aufnahme-Status. Wenn die Anzahl der Aufnahmetakte ("for") abgelaufen ist, schaltet der Composer wieder zurück in den Wiedergabe-Status.

Die Anzeige des Composer [Rec]-Tasters gibt Aufschluss über den aktuellen Status:

Während der Wiedergabe	Die Composer [Rec]-Anzeige blinkt.
Während der Aufnahme	Die Composer [Rec]-Anzeige leuchtet konstant.

Nach Ende der Neu-Aufnahme und nachfolgender Wiedergabe blinkt weiterhin die Anzeige des [Rec]-Tasters.

1. Berühren Sie , um die Aufnahme zu stoppen.

Die Anzeige des Track-Tasters, auf dem die Daten aufgenommen wurden, leuchtet konstant.

Wiederholte Aufnahme der Rhythmus-Spur (Loop Recording)

Sie können während der Aufnahme der Rhythmus-Klänge die Aufnahme so einstellen, dass diese in einer Schleife permanent wiederholt wird. Dieses wird als "Loop Recording" bezeichnet. Damit ist es möglich, die einzelnen Schlagzeug-Instrumente nacheinander einzuspielen.

WICHTIG

Das Loop Recording ist nur für die Rhythmus-Spur einsetzbar.

1. Drücken Sie den [Drums/SFX]-Taster, und wählen Sie ein Drum Set oder Soundeffekt-Set aus (S. 48).
2. Berühren Sie im Haupt-Display. Das Rec/Play-Display erscheint.
3. Wählen Sie im Rec/Play-Display mit und die Position aus, ab der die Loop-Aufnahme beginnen soll.
4. Berühren Sie <> (Eility).

Das Utility-Display erscheint.

Das Loop Rec-Display erscheint.

1. Berühren Sie das "For"-Feld.

Mit können Sie den Vorgang abbrechen.

1. Stellen Sie mit <×> den Wert für "For" ein (die Anzahl der Takte, für die die Aufnahme wiederholt durchgeführt wird).
2. Berühren Sie .

Das Rec/Play-Display erscheint, und der Composer ist aufnahmebereit.

1. Berühren Sie , um die Aufnahme zu starten.

Das Metronom spielt zwei Takte als Vorzähler, danach beginnt die Loop-Aufnahme.

1. Spielen Sie die Noten der einzelnen Rhythmus-Instrumente nacheinander ein.

Beispiel: zuerst die Bassdrum, beim nächsten Durchlauf die Snare Drum usw.

1. Berühren Sie , um die Aufnahme zu stoppen.

Die Anzeige des Track-Tasters, auf dem die Daten aufgenommen wurden, leuchtet konstant.

Der Vorzähler

Dieser Parameter bestimmt, ob vor der Aufnahme das Metronom zwei Takte vorzählt (ON) oder ob die Aufnahme sofort nach Drücken des [Play/Stop]-Tasters beginnt (OFF).

1. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

1. Berühren Sie <> (Utility).

Das Utility-Display erscheint.

1. Wählen Sie mit < > da Display mit dem Parameter "Count-In Rec" aus.
2. Berühren Sie das Count-In Rec-Feld.

Jedesmal, wenn Sie dieses Feld berühren, wird zwischen ON und OFF umgeschaltet.

Einstellung	Beschreibung
ON	Vor der Aufnahme spielt das Metronomeinen Vorzähler über zwei Takte.
OFF	Das Metronom spielt keinen Vorzähler,und die Aufnahme beginnt sofort.

1. Berühren Sie .

Kapitel 8 Editieren der Spieldaten

Die Daten eines Songs können mit den folgenden Funktionen verändert (editiert) werden:

Menu Beschreibung Seite
Delete Measure Takte löschen S. 150
Delete Track Spur löschen S. 151
Erase Event Daten entfernen S. 152
Copy Daten kopieren S. 154
Quantize Daten korrigieren S. 156
Rename Songnamen verändern S. 141

WICHTIG

Ein Editiervorgang kann nicht mehr rückgängig gemacht werden. Sichern Sie die Daten vor der Editierung auf einer Diskette, damit Sie ein Original des Songs besitzen, falls bei der Editierung ein Fehler passiert (S. 143).

Löschen eines Taktes (Delete Measure)

Mit dieser Funktion können Sie komplette Takte eines Songs löschen. Die nachfolgenden Takte werden danach in Richtung Songanfang verschoben.

Beispiel: Löschen der Takte 5–8

1. Berühren Sie im Haupt-Display. Das Rec/Play-Display erscheint.

1. Berühren Sie im Rec/Play-Display < > (Utility).

1. Berühren Sie im Utility-Display . Das Edit Menu-Display erscheint.

Das Delete Measure-Display erscheint.

1. Berühren Sie das "From"-Feld.
2. Stellen Sie mit <×> den Wert für "From" ein (der erste Takt, der gelöscht werden soll).

1. Berühren Sie .
2. Berühren Sie das "For"-Feld.
3. Stellen Sie mit < × > den Wert für "For" ein (die Anzahl der Takte, die gelöscht werden sollen).

Um alle Takte bis zum Songende zu löschen, wählen Sie "ALL".

1. Berühren Sie .
2. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie , um den Vorgang auszuführen.

Danach erscheint wieder das Delete Measure-Display.

Löschen einer kompletten Spur (Delete Track)

Mit dieser Funktion können Sie den Inhalt einer gesamten Spur löschen (siehe auch S. 129).

1. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

1. Berühren Sie im Rec/Play-Display < (Utility).

1. Berühren Sie im Utility-Display .

Das Edit Menu-Display erscheint.

Das Delete Track-Display erscheint:

1. Berühren Sie das "Track"-Feld.

2. Wählen Sie mit <☒> die Spur aus, deren Daten vollständig gelöscht werden sollen.

Auswahl: RHYTHM, ACCOMP, BASS, LOWER, UPPER, SOLO, CONTROL

1. Berühren Sie .

2. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie , um den Vorgang auszuführen.

Danach erscheint wieder das Delete Track-Display.

Entfernen von Daten (Erase Event)

Mit dieser Funktion können Sie Daten innerhalb eines Tracks entfernen, ohne dass die Anzahl der Takte verändert bzw. die entstehende Lücke geschlossen wird.

Sie können die folgenden Daten entfernen:

ALL alle Daten
NOTE Notendaten
PANEL	Regler-BedienungInhalt des Control Track (Daten außer Expression, Klangauswahl und Tempowechsel)→ siehe (S. 129).
EXPRESSION	Expression Pedal-Daten
VOICE Klangauswahl-Daten
TEMPO Tempo-Einstellungen

Beispiel: Entfernen der Daten der Takte 5–8

1. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

1. Iberühren Sie im Rec/Play-Display < Utility).

1. Berühren Sie im Utility-Display . Das Edit Menu-Display erscheint.

Das Erase Event-Display erscheint.

1. Berühren Sie das "Event"-Feld.

2. Wählen Sie mit <▶> die Datengruppe aus, deren Daten entfernt werden sollen.

1. Berühren Sie .

2. Berühren Sie das "Track"-Feld.

3. Wählen Sie mit < >> die Spur aus, auf der die Daten entfernt werden sollen.

Bei der Auswahl der Datengruppe EXPRESSION, VOICE oder TEMPO kann keine Spur ausgewählt werden, weil diese Daten für alle Spuren gemeinsam gelten.

Auswahl:ALL, RHYTHM, ACCOMP, BASS, LOWER, UPPER, SOLO, CONTROL

Bei "ALL" werden die Daten in allen Parts entfernt.

1. Berühren Sie .

2. Berühren Sie das "From"-Feld.

3. Stellen Sie mit <×> de Wert für "From" ein (der erste Takt, ab dem Daten entfernt werden sollen).

4. Berühren Sie .

5. Berühren Sie das "For"-Feld.

6. Stellen Sie mit <×> deh Wert für "For" ein (die Anzahl der Takte, für die Daten entfernt werden sollen).

Um die Daten für alle Takte bis zum Songende zu entfernen, wählen Sie "ALL".

1. Berühren Sie .

2. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie , um den Vorgang auszuführen.

Danach erscheint wieder das Erase Event-Display.

Kopieren von Daten (Copy)

Mit dieser Funktion können Sie Daten eines Track-Abschnitts an eine andere Song-Position auf dem gleichen Track kopierten

Vorsicht! Dadurch werden die Daten im Kopier-Zielbereich überschrieben.

Beispiel: Kopieren der Takte 5–7 an den Beginn des Taktes 8

1. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

1. Berühren Sie im Rec/Play-Display < > (Utility).

1. Berühren Sie im Utility-Display . Das Edit Menu-Display erscheint.

Das Copy-Display erscheint.

1. Berühren Sie das "Track"-Feld.

2. Wählen Sie mit <▶> die Spur aus, auf der Daten kopiert werden sollen.

Auswahl:ALL, RHYTHM, ACCOMP, BASS, LOWER, UPPER, SOLO, CONTROL

Bei "ALL" werden die Daten aller Spuren kopiert.

1. Berühren Sie .

2. Berühren Sie das "From"-Feld.

3. Stellen Sie mit <> den Wert für "From" ein (der erste Takt, ab dem Daten kopiert werden sollen).

4. Berühren Sie .

5. Berühren Sie das "For"-Feld.

6. Stellen Sie mit <☒> den Wert für "For" ein (die Anzahl der Takte, für die Daten kopiert werden sollen).

Um die Daten für alle Takte bis zum Songende zu kopieren, wählen Sie "ALL".

1. Berühren Sie .

2. Berühren Sie das "To"-Feld.

3. Wählen Sie mit <×> deh Wert für "To" aus (die Ziel-Position aus, an die der mit "From" und "For" bestimmte Abschnitt kopiert werden soll).

Bei "END" wird der Kopier-Abschnitt an das Songende angefügt.

1. Berühren Sie .

2. Berühren Sie das "Time"-Feld.

3. Wählen Sie mit <▶> den Wert für "Time" aus (wie oft der Abschnitt kopiert werden soll).

4. Berühren Sie .

5. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie , um den Vorgang auszuführen.

Danach erscheint wieder das Copy-Display.

Korrigieren der Noten-Positionen (Quantize)

Mit dieser Funktion können Sie die Positionen der eingespielten Noten nachträglich korrigieren.

Beispiel: wenn Sie möchten, daß die Noten exakt auf jeder [1/4]-Notenposition liegen, können Sie für die Quantisierung "1/4" einstellen und die Quantisierung durchführen.

1. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

1. Berühren Sie im Rec/Play-Display < > (Utility).

1. Berühren Sie im Utility-Display .

Das Edit Menu-Display erscheint.

Das Quantize-Display erscheint.

1. Berühren Sie das "Track"-Feld.

2. Wählen Sie mit <×> d eSpur aus, deren Noten-Positionen korrigiert werden sollen.

Auswahl:ALL, RHYTHM, ACCOMP, BASS, LOWER, UPPER, SOLO

Bei "ALL" werden die Notenpositonen aller Spuren korrigiert.

1. Berühren Sie .

2. Berühren Sie das "From"-Feld.

3. Stellen Sie mit <> den Wert für "From" ein (der erste Takt, ab dem Daten korrigiert werden sollen).

4. Berühren Sie .

5. Berühren Sie das "For"-Feld.

6. Stellen Sie mit <☒> deh Wert für "For" ein (die Anzahl der Takte, für die Daten korrigiert werden sollen).

Um die Daten für alle Takte bis zum Songende zu korrigieren, wählen Sie "ALL".

1. Berühren Sie .
2. Berühren Sie das "Resolution"-Feld.
3. Wählen Sie mit <☒> die gewünschte Auflösung für die Korrektur der Notenpositionen aus.

1/2-Note

1/4-Note

1/4-Triole

1/8-Note

1/8-Triole

1/16-Note

1/16-Triole

1/32-Note

1. Berühren Sie .
2. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie , um den Vorgang auszuführen.

Danach erscheint wieder das Quantize-Display.

Kapitel 9 Erstellen eigener Rhythmen

Sie können die internen Rhythmen editieren und damit eigene "User-Rhythmen" erstellen.

Vorgang für das Erstellen eines User-Rhythmus

Vorbereitungen

Vorbereitungen

■Aufrufen des Rhythm Customize-Displays

1. Berühren Sie im Haupt-Display.

Das Rhythm-Display erscheint.

1. Berühren Sie im Rhythm Customize-Display

Das Utility-Display erscheint.

1. Berühren Sie .

Das Rhythm Customize-Display erscheint.

Wenn ein neues Rhythm Customize-Display ausgewählt wird

Wenn das Source-Display ausgewählt wird

1 Rhythm Name
2 Beat (Taktart)
3 Tempo
4 Divisions-Name (S. 160)
5	Umschalten der Display-Seiten, wenn mehrere Display-Seiten existieren.
6	Vergrößern bzw. Verkleinern des Rhythm Pattern-Displays.
7 Aktuelle Position (Measure: Beat: Tick)
8	Instrumenten-NameName des Instrumentes im Rhythmus.
9	Rhythm Pattern-DisplayNote des ausgewählten Rhythmus-Patterns.
10	(Utility)-TasterMenu mit Einstellungen für die Rhythm Customize-Funktion.
11	(Preview)-TasterAbspielen des erstellten Rhythmus.
12	(Delete)-TasterLöschen des Rhythmus im angezeigten Takt.
13	(Copy)-TasterKopieren des Rhythmus im angezeigten Takt an das Ende des Taktes.
14	(Taster)Umschalten der Instrumenten-Namen, wenn mehr als acht Sounds im Rhythmus eingesetzt werden.
15	RollbalkenBezeichnet die Position des aktuellen Taktes des Rhythmus.

■Auswahl der Division

Als "Division" bezeichnet man einen Abschnitt mit einer bestimmten musikalischen Charakteristik, z.B. Intro, Melodie A, Melodie B, Überleitung und Ending.

Die AT-45 besitzt die folgenden sechs Divisionen:

Division Beschreibung
Intro Eine Einleitungs-Phrase.
Original Ein	Basis-Begleitpattern.
Fill In To Variation	Zwischenspiel mit Überleitung zum Variations-Pattern.
Variation Ein	Variations-Begleitpattern.
Fill In To Original	Zwischenspiel mit Überleitung zum Original-Pattern.
Ending Eine	Abschluss-Phrase.

Sie können durch die Veränderung der Spieldaten eines oder mehrerer Parts die Spielweise der Divisionen variieren und so verschiedene Versionen eines Rhythmus erstellen.

1. Rufen Sie das Rhythm Customize-Display auf (S. 159).

1. Berühren Sie < >Utility).

Das Utility-Display erscheint.

1. Berühren Sie
   (Division Select).





   Sie können das Division Select-Display auf durch Berühren des Division-Namens (S. 159) im Rhythm Customize-Display anwählen.

   1. Berühren Sie den gewünschten Division-Namen.



   Das Rhythm Customize-Display erscheint wieder, und der Name der gewählten Division erscheint im Rhythm Customize-Display.

   Berühren Sie < > in den Rhythmus abzuspielen.

   ■Laden des Rhythmus

   Der Rhythmus, der verändert werden soll, muss zunächst in den internen Speicher geladen werden.

   1. Rufen Sie das Rhythm Customize-Display auf (S. 159).



   2. Berühren Sie < > (Eility).

   Das Utility-Display erscheint.



   3. Berühren Sie .

   Das Rhythm Load-Display erscheint.



   4. Berühren Sie den gewünschten Rhythm Group-Namen.

   Ein weiteres Sub-Fenster erscheint.



   5. Berühren Sie den gewünschten Rhythm Group-Namen im Sub-Fenster, um die Rhythmus-Gruppe auszuwählen.

   Das Rhythm Load-Display erscheint.



   6. Wählen Sie mit <3> d) gewünschte Display, und berühren Sie den Namen des gewünschten Rhythmus.



   Berühren Sie , um den Rhythmus abzuhören.

   7. Wählen Sie mit <> die gewünschte Division aus.

   Mit "ALL" werden alle Divisionen ausgewählt.

   8. Berühren Sie .

   Der Rhythmus wird geladen, und das Rhythm Customize-Display erscheint.

   ■Einstellen der Division-Parameter

   Sie können hier drei Einstellungen verändern: "Drum Set", "Beat", und "Volume".

   1. Rufen Sie das Rhythm Customize-Display auf (S. 159).



   1. Berühren Sie < > (Eility).

   Das Utility-Display erscheint.



   1. Berühren Sie
      (Division Options).

      Das Division Options-Display erscheint.



      Wechseln des Drum Sets

      1. Berühren Sie das Drum Set-Feld.



      1. Verändern Sie mit <×> deWert.

      2. Berühren Sie .

      Das Rhythm Options-Display erscheint.

      Verändern der Taktart

      1. Berühren Sie das Beat-Feld.



      1. Verändern Sie mit <>dert Wert.

      2. Berühren Sie .

      Das Rhythm Options-Display erscheint.

      Verändern der Lautstärke

      1. Berühren Sie das Volume-Feld.



      1. Verändern Sie mit <×> den Wert.

      2. Berühren Sie .

      Das Rhythm Options-Display erscheint.

      ■Editieren des Rhythmus

      Sie können den internen Rhythmus mit den folgenden Parametern verändern.

      Funktion Seite
      Kopieren eines Abschnitts S. 163
      Löschen eines Abschnitts S. 163
      Hinzufügen von Sounds S. 164
      Entfernen von Sounds S. 164
      Wechseln von Klängen S. 164
      Verändern der Lautstärke S. 164
      Verändern der Position eines Klangs S. 165

      Kopieren eines Abschnitts

      1. Rufen Sie das Rhythm Customize-Display auf (S. 159).



      1. Berühren Sie .

      Das folgende Display erscheint.



      Durch Berühren von können Sie den Vorgang abbrechen.

      1. Berühren Sie .

      Die Daten des ausgewählten Taktes werden an das Ende dieses Taktes kopiert.

      Löschen eines Abschnitts

      1. Rufen Sie das Rhythm Customize-Display auf (S. 159).



      1. Berühren Sie .

      Das folgende Display erscheint.



      Durch Berühren von können Sie den Vorgang abbrechen.

      1. Berühren Sie .

      Die Daten des ausgewählten Taktes werden gelöscht.

      Editieren der Sounds

      Sie können Sounds hinzufügen und löschen, Klänge verändern und die Lautstärke der Sounds verändern.

      1. Rufen Sie das Rhythm Customize-Display auf (S. 159).



      1. Berühren Sie den Punkt im Display, dessen Sound editiert werden soll.

      An dem berührten Punkt erscheint der Cursor. Wenn Sie mit dem Finger nach links oder rechts über das Display ziehen, folgt der Cursor Ihrer Fingerbewegung.



      Wenn Sie den Finger anheben, erscheint das Note Edit-Display.





      Sie können auch mit < > Utility-Display aufrufen und dort berühren.

      Hinzufügen von Sounds

      1. Wählen Sie mit < > ▲ ▲ ▲ ▲ ▲ aus, an der ein Sound hinzugefügt werden soll.



      1. Berühren Sie , um einen Sound hinzuzufügen.

      Entfernen von Sounds

      1. Wählen Sie mit < ▶ le Po ▼ aus, an der ein Sound entfernt werden soll.



      1. Berühren Sie , um den ausgewählten Sound zu entfernen.

      Wechseln von Klängen

      1. Wählen Sie mit < > ▲ ▲ ▲ ▲ aus, an der ein Sound gewechselt werden soll.

      2. Berühren Sie den Instrument-Namen.



      1. Wechseln Sie den Klang durch Berühren von <-8><-1><+1><+8>.

      Verändern der Lautstärke

      1. Wählen Sie mit < > ▲ en gewünschten Sound aus.

      2. Berühren Sie das Velocity-Feld.



      1. Verändern Sie die Lautstärke durch Berühren von <-10><-1><+1><+10>.

      Verändern der Position eines Klangs

      1. Wählen Sie mit < ▲ en gewünschten Sound aus.

      2. Berühren Sie das "Meas Beat Tick"-Feld.



      1. Verändern Sie die Position durch Berühren von <-30><-1>++1>++30>.

      ■Auswechseln eines Sounds

      Sie können innerhalb eines Rhythmus einen Sound auswechseln.

      1. Rufen Sie das Rhythm Customize-Display auf (S. 159).



      1. Berühren Sie < >Utility). Das Utility-Display erscheint.



      1. Berühren Sie (Instrument Edit). Das Instrument Edit-Display erscheint.





      Sie können das Instrument Edit-Display auch auswählen, indem Sie den Instrumenten-Namen im Rhythm Customize-Display berühren.

      Wechseln des Sounds

      1. Wählen Sie mit < △> das Instrument aus, das ausgetauscht werden soll.

      2. Berühren Sie .



      1. Wählen Sie mit <◀> d▶ gewünschte Display aus, und berühren Sie Namen des gewünschten, neuen Instrumentes. Das folgende Display erscheint.



      Durch Berühren von können Sie den Vorgang abbrechen.

      1. Berühren Sie , um das Instrument zu wechseln.

      Löschen eines Instrumentes

      Sie können ein Instrument innerhalb eines Rhythmus löschen. Das Ergebnis ist, dass dieses Instrument in allen Rhythmen nicht mehr hörbar ist.

      1. Wählen Sie mit <◀> da Instrument aus, das gelöscht werden soll.

      2. Berühren Sie im Instrument Edit-Display.



      1. Berühren Sie , um das Instrument zu löschen.

      ■Löschen eines User-Rhythmus

      1. Rufen Sie das Rhythm Customize-Display auf (S. 159).

      2. Berühren Sie < > (e lity).

      Das Utility-Display erscheint.



      1. Berühren Sie .

      Das folgende Display erscheint.



      Durch Berühren von können Sie den Vorgang abbrechen.

      1. Berühren Sie , um den Rhythmus zu löschen.

      ■Verändern des Rhythmus-Namens (Rename)

      1. Rufen Sie das Rhythm Customize-Display auf (S. 159).

      2. Berühren Sie <> (f)ility).

      Das Utility-Display erscheint.

      1. Berühren Sie .

      Das Rhythm Save-Display erscheint.



      4. Berühren Sie .

      Das Rename-Display erscheint.



      1. Berühren Sie das Symbol ( ) ab/abc/19% zwischen Großbuchstaben, Kleinbuchstaben und Symbolen und Zahlen aufeinander folgend umzuschalten.
      2. Berühren Sie das gewünschte Zeichen im Display.

      Die folgenden Zeichen und Funktionen stehen zur Verfügung:

      ABCDEFGHIJKLMNOPQRSTUVWXYZ
      abcdefghijklmnopqrstuvwxyz
      !“#%&’()*+,-./:=?^_0123456789
      	Löscht ein Zeichen.
      	Fügt ein Leerzeichen ein.
      	Bewegt den Cursor nach links bzw.rechts.

      Durch Berühren von können Sie den Vorgang abbrechen.

      1. Berühren Sie .

      Speichern des User- Rhythmus im internen User- Speicher oder auf einer Diskette

      Durch Drücken des [Disk/User]-Tasters können Sie zwischen internem User-Speicher und Disketten-Laufwerk umschalten.

      1. Rufen Sie das Rhythm Customize-Display auf (S. 159).



      1. Berühren Sie <> (Utility).

      Das Utility-Display erscheint.



      1. Berühren Sie .

      Das Rhythm Save-Display erscheint.



      1. Berühren Sie < > User um den Ziel-Speicherbereich zu definieren.

      5. Wählen Sie mit <◀> die gewünschte Ziel-Speichernummer aus.

      Speichernummern, die noch nicht belegt sind, werden mit “----” angezeigt.



      Mit können Sie den Vorgang abbrechen.

      Mit erreichen Sie das Display, in dem Sie den Namen des Rhythmus verändern können.

      6. Berühren Sie .

      Der Rhythmus wird im internen User-Speicher bzw. auf der Diskette gesichert.



      Sie können zuerst das Tempo mit den Tempo [ ]◀▶ Tastern verändern und danach den Rhythmus speichern.

      Wenn das folgende Display erscheint



      Überschreiben eines existierenden Rhythmus

      1. Berühren Sie .

      Sichern des bisherigen Rhythmus, ohne dass dieser überschrieben wird

      1. Berühren Sie .
      2. Wählen Sie im Rhythm Save-Display eine Speicherplatz-Nummer aus, die mit "----" bezeichnet ist.
      3. Sichern Sie die Rhythmus-Daten.

      Kapitel 10 Weitere Einstellungen

      Einstellungen für das Instrument

      ■Initial Touch On/Off

      "Initial Touch" ist die Anschlagdynamik. Diese kann für beide Manuale (Upper und Lower) getrennt ein- oder ausgeschaltet werden.

      1. Berühren Sie im Haupt-Display. Das Sound/Keyboard-Display erscheint.

      2. Berühren Sie oder .

      UPPER Upper-Part

      LOWER Lower-Part

      1. Wählen Sie mit <◀> "Initial Touch" aus.



      1. Berühren Sie das Initial Touch-Feld.

      Auswahl: OFF, 1–10

      Einstellung	Beschreibung
      1–10	Die Lautstärke des Klangs wird mit geänderter Spieldynamik ebenfalls verändert.Je höher der Wert, desto lauter ist der Klang bei starkem Anschlagen der Tasten.
      OFF	Die Lautstärke des Klangs bleibt trotz geänderter Spieldynamik immer gleich.

      1. Berühren Sie .

      ■Spielweise des Pedal-Klangs

      Sie können bestimmen, ob der Pedalbass-Klang mehrstimmig (polyphon) oder einstimmig (monophon) gespielt wird.

      1. Berühren Sie im Haupt-Display. Das Sound/Keyboard-Display erscheint.

      2. Berühren Sie . Das Pedalboard-Display erscheint.

      3. Wählen Sie mit < > PedalBass Mode aus.



      1. Berühren Sie das PedalBass Mode-Feld. Jedesmal, wenn Sie diese Feld berühren, wird zwischen "MONOPHONIC" und "POLYPHONIC" umgeschaltet.

      Einstellung Beschreibung

      MONOPHONIC einstimmige Spielweise

      POLYPHONIC mehrstimmige Spielweise

      1. Berühren Sie .

      Performance-Einstellungen

      ■Zuweisung des Haltepedals

      Sie können bestimmen, ob das Haltepedal die Noten des oberen oder unteren Manuals hält.

      1. Berühren Sie im Haupt-Display. Das Sound/Keyboard-Display erscheint.

      2. Berühren Sie . Das Controller-Display erscheint.

      3. Wählen Sie mit < > Damper Pedal aus.



      1. Berühren Sie das Damper Pedal-Feld.

      Jedesmal, wenn Sie diese Feld berühren, wird zwischen "to UPPER" und "to LOWER" umgeschaltet.

      Einstellung	Beschreibung
      to UPPER	Das Damper Pedal hält nur die Noten des oberen Manuals.
      to LOWER	Das Damper Pedal hält nur die Noten des unteren Manuals.

      1. Berühren Sie .

      WICHTIG

      Bei Klängen, die normal ausklingen (z.B. Piano), hat die Haltefunktion keine Wirkung. Nur Klänge wie z.B. "Strings" werden gehalten, solange das Pedal gedrückt wird.

      ■Die Funktion des Expression Pedals

      Dieser Parameter bestimmt, wie das Expression Pedal funktioniert, wenn Spieldaten aufgenommen oder ATELIER-Songdaten abgespielt werden.

      Funktion während der Aufnahme

      Dieser Parameter bestimmt, ob die Daten des Expression Pedals während einer Aufnahme mit aufgezeichnet werden oder nicht.

      1. Berühren Sie im Haupt-Display. Das Sound/Keyboard-Display erscheint.

      2. Berühren Sie . Das Controller-Display erscheint.

      3. Wählen Sie mit Hyp. Src (Rec) aus.



      1. Berühren Sie das Exp. Src (Rec)-Feld.

      Jedesmal, wenn Sie diese Feld berühren, wird zwischen "PEDAL" und "COMPOSER" umgeschaltet.

      Einstellung	Beschreibung
      PEDAL	Die Bewegungen des Expression Pedals werden aufgenommen. Dabei werden die vorherigen Pedal-Daten gelöscht.
      COMPOSER	Die Bewegungen des Expression Pedals werden nicht aufgenommen. Die vorherigen Pedal-Daten bleiben erhalten.

      1. Berühren Sie .

      Funktion während der Wiedergabe

      Dieser Parameter bestimmt, ob das Expression Pedal während der Wiedergabe von ATELIER-Songdaten aktiviert ist oder nicht.

      1. Berühren Sie im Haupt-Display.

      Das Sound/Keyboard-Display erscheint.

      1. Berühren Sie .

      Das Controller-Display erscheint.

      1. Wählen Sie mit < > E> Src (Play) aus.



      1. Berühren Sie das -Feld.



      1. Wählen Sie mit < > die gewünschte Einstellung.

      Einstellung Beschreibung
      PEDAL +COMPOSER	Das Expression Pedal ist aktiv, und die Aufnahme der Expression Pedal-Daten ist eingeschaltet.
      COMPOSER	Das Expression Pedal ist ausgeschaltet. Die Aufnahme der Expression Pedal-Daten ist allerdings möglich.
      PEDAL	Das Expression Pedal ist aktiv. Die Aufnahme der Expression Pedal-Daten ist allerdings abgeschaltet.

      1. Berühren Sie .

      ■Bestimmen der Bereiche, für die der Pitch Bend/Vibrato-Effekt wirkt

      Sie können bestimmen, welchem Manual der Pitch Bend/Vibrato-Hebel zugewiesen wird.

      1. Berühren Sie im Haupt-Display. Das Sound/Keyboard-Display erscheint.

      2. Berühren Sie . Das Controller-Display erscheint.

      3. Wählen Sie mit <> Bender/Vibrato aus.



      1. Berühren Sie das -Feld.



      1. Wählen Sie mit <▶> die gewünschte Einstellung.

      Einstellung	Beschreibung
      to UPPER	Der Bender/Vibrato-Hebel wirkt nur auf die Klänge des oberen Manuals.
      to LOWER	Der Bender/Vibrato-Hebel wirkt nur auf die Klänge des unteren Manuals.
      to PEDAL	Der Bender/Vibrato-Hebel wirkt nur auf die Klänge des Fußpedals.

      1. Berühren Sie .

      ■Verändern der Bandbreite des Pitch Bend-Effektes

      Dieser Parameter bestimmt die maximale Veränderung der Tonhöhe, die durch Bewegen des Pitch Bend-Hebels erreicht werden kann. Einstellung: 1–12 (entspricht max. 1 Oktave).

      1. Berühren Sie im Haupt-Display. Das Sound/Keyboard-Display erscheint.

      2. Berühren Sie . Das Controller-Display erscheint.

      3. Wählen Sie mit < 📁> "Vich Bend Range" aus.



      1. Berühren Sie das -Feld.



      1. Wählen Sie mit <×> die gewünschte Einstellung.

      Einstellbereich: 1-12 (Halbtöne)

      1. Berühren Sie .

      WICHTIG

      Der Bereich "Drums/SFX" ist auf "12 Halbtöne" fest voreingestellt und kann nicht verändert werden.

      Rhythmus-Einstellungen

      ■Chord Hold On/Off

      Wenn Chord Hold auf ON steht, wird die Automatische Begleitung auch dann weitergespielt, wenn Sie die Tasten des unteren Manuals loslassen.

      1. Berühren Sie im Haupt-Display. Das Rhythm-Display erscheint.

      2. Berühren Sie <> (Utility) im Rhythm-Display. Das Utility-Display erscheint.

      3. Berühren Sie . Das Rhythm Option-Display erscheint.

      4. Wählen Sie mit Chord Hold aus.



      1. Berühren Sie das Chord Hold-Feld.

      Jedesmal, wenn Sie diese Feld berühren, wird zwischen "ON" (eingeschaltet) und "OFF" (ausgeschaltet) umgeschaltet.

      Einstellung	Beschreibung
      ON	Die Automatische Begleitung wird auch dann weitergespielt, wenn Sie die Tas- ten des unteren Manuals loslassen.
      OFF	Wenn Sie die Tasten des unteren Manu- als loslassen, wird die Automatische Be- gleitung gestoppt. Nur der Rhythmus wird weitergespielt.

      1. Berühren Sie .

      ■Der Vorzähler-Klang

      Sie können den Klang auswählen, der am Ende des Intros als Vorzähler gespielt wird (S. 58).

      1. Berühren Sie im Haupt-Display. Das Rhythm-Display erscheint.

      2. Berühren Sie < > Utility) im Rhythm-Display. Das Utility-Display erscheint.

      3. Berühren Sie . Das Rhythm Option-Display erscheint.

      4. Wählen Sie mit < img> Count Down Sound aus.



      1. Berühren Sie das Count Down-Feld.

      Jedesmal, wenn Sie diese Feld berühren, wird zwischen "VOICE" und "STICK" umgeschaltet.

      Einstellung	Beschreibung
      VOICE Menschliche Stimme
      STICK Stick-Sound

      1. Berühren Sie .

      ■Umschalten des Rhythmus-Tempos

      Sie können bestimmen, ob bei Umschalten des Rhythmus das Tempo entsprechend automatisch gewechselt wird oder nicht.

      1. Berühren Sie im Haupt-Display. Das Rhythm-Display erscheint.

      2. Berühren Sie <> (Utility) im Rhythm-Display. Das Utility-Display erscheint.

      3. Berühren Sie . Das Rhythm Option-Display erscheint.

      4. Wählen Sie mit <> Auto Std Tempo (Auto Standard Tempo) aus.



      1. Berühren Sie das Auto Std Tempo-Feld.

      Jedesmal, wenn Sie diese Feld berühren, wird zwischen "ON" und "OFF" umgeschaltet.

      Einstellung	Beschreibung
      ON	Bei Umschalten des Rhythmus im Stop-Zustand wird automatisch das Tempo des neuen Rhythmus ausgewählt.
      OFF	Bei Umschalten des Rhythmus im Stop-Zustand wird das Tempo des bisherigen Rhythmus beibehalten.

      1. Berühren Sie .



      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      Registrier-Einstellungen

      ■Abrufen der Rhythmus- und Arranger-Einstellungen

      Normalerweise werden Rhythmus- und Begleit-Einstellungen nur dann abgerufen, wenn Sie einen Registration-Taster für mehrere Sekunden gedrückt halten. Sie können die Orgel aber auch so einstellen, das alle Einstellungen nur durch kurzes Drücken eines Registration-Tasters abgerufen werden.

      1. Berühren Sie im Haupt-Display. Das Sub-Fenster erscheint.

      2. Berühren Sie . Das Registration Load-Display erscheint.

      3. Berühren Sie . Das Utility-Display erscheint.

      4. Berühren Sie . Das Registration Options-Display erscheint.



      5. Berühren Sie das Arranger Update-Feld.

      Jedesmal, wenn Sie diese Feld berühren, wird zwischen "DELAYED" und "INSTANT" umgeschaltet.

      Einstellung	Beschreibung
      DELAYED	Wenn Sie einen Registration-Taste für mehrere Sekunden gedrückt halten, werden alle Einstellungen inkl. für Rhythmus und Begleitung abgerufen. Wenn Sie einen Registration-Taster nur kurz drücken, werden alle Einstellungen ohne Rhythmus und Begleitung abgerufen.
      INSTANT	Wenn Sie einen Registration-Taster nur kurz drücken, werden alle Einstellungen inkl. für Rhythmus und Begleitung abgerufen.

      6. Berühren Sie .



      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      ■Bestimmen der Methode, mit der die Transponierung abgerufen wird

      Dieser Parameter bestimmt, wie die Transponier-Einstellung abgerufen wird, wenn ein Registration-Taster gedrückt wird.

      1. Berühren Sie im Haupt-Display. Das Sub-Fenster erscheint.

      2. Berühren Sie . Das Registration Load-Display erscheint.

      3. Berühren Sie . Das Utility-Display erscheint.

      4. Berühren Sie . Das Registration Options-Display erscheint.



      1. Berühren Sie das Trans. Update-Feld. Jedesmal, wenn Sie diese Feld berühren, wird zwischen "DELAYED" und "INSTANT" umgeschaltet.

      Einstellung	Beschreibung
      DELAYED	Die Transponier-Einstellung wird nur dann abgerufen, wenn ein Registration-Taster für mehrere Sekunden gehalten wird.
      INSTANT	Die Transponier-Einstellung wird sofort abgerufen, wenn ein Registration-Taster gedrückt wird.

      6. Berühren Sie .



      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      Composer-Einstellungen

      ■Ein- und Ausschalten der Text-Anzeige (Lyrics)

      Einige Songdaten beinhalten Textdaten, die auf dem Display der Orgel dargestellt werden können. Sie können bestimmen, ob die Text-Anzeige ein- oder ausgeschaltet sein soll.

      1. Berühren Sie im Haupt-Display.

      Das Rec/Play-Display erscheint.

      1. Berühren Sie < >Utility).

      Das Utility-Display erscheint.

      1. Berühren Sie .

      Das Rec/Play Options-Display erscheint.

      1. Wählen Sie mit "Vryric" aus.



      1. Berühren Sie das Lyric-Feld.

      Jedesmal, wenn Sie diese Feld berühren, wird zwischen "ON" und "OFF" umgeschaltet.

      Einstellung	Beschreibung
      ON	Die Texte werden im Display dargestellt.
      OFF	Die Texte werden nicht im Display dargestellt.

      1. Berühren Sie .

      WICHTIG

      Wenn Sie während der Song-Wiedergabe einen Voice Select-Taster drücken, wird das Display umgeschaltet. Um wieder den Songtext zu sehen, berühren Sie erneut im Rec/Play-Display.

      HINWEIS

      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      ■Verändern der Tonart des Song-Playbacks (Playback Transpose)

      Sie können das Playback eines SMF-Songs oder eines selbst aufgenommenen Songs transponieren.

      1. Berühren Sie im Haupt-Display. Das Rec/Play-Display erscheint.

      2. Berühren Sie <> (Elliity).

      Das Utility-Display erscheint.

      1. Berühren Sie . Das Rec/Play Options-Display erscheint.

      2. Wählen Sie mit < > "Play Transpose" aus.



      1. Berühren Sie das Play Transpose-Feld.



      1. Wählen Sie mit <▶> d e gewünschte Einstellung. Einstellung: -24 – +24 (Halbtöne)

      2. Berühren Sie .

      ■Verändern der Metronom-Einstellung

      1. Berühren Sie im Haupt-Display. Das Rec/Play-Display erscheint.
      2. Berühren Sie < >Utility). Das Utility-Display erscheint.
      3. Berühren Sie . Das Rec/Play Options-Display erscheint.
      4. Wählen Sie mit <▶> "Vetronome" aus.



      1. Berühren Sie das Metronome-Feld.



      1. Wählen Sie mit <☒> die gewünschte Einstellung.

      Einstellung	Beschreibung
      OFF Das Metronom ist ausgeschaltet.
      REC	Das Metronom ist nur während der Aufnahme hörbar.
      ON Das Metronom ist immer hörbar.

      1. Berühren Sie .

      ■Einstellen der Metronom-Lautstärke

      1. Berühren Sie im Haupt-Display. Das Rec/Play-Display erscheint.
      2. Berühren Sie < > Utility). Das Utility-Display erscheint.
      3. Berühren Sie . Das Rec/Play Options-Display erscheint.
      4. Wählen Sie mit < △> "Metronome Vol" aus.



      1. Berühren Sie Metronome Vol.-Feld.



      1. Wählen Sie mit < >>> die gewünschte Einstellung. Einstellung: 1-10 Je höher der Wert, desto lauter ist das Metronom.
      2. Berühren Sie .

      ■Verändern des Metronom-Klangs

      1. Berühren Sie im Haupt-Display. Das Rec/Play-Display erscheint.

      2. Berühren Sie < > (Utility).

      Das Utility-Display erscheint.

      1. Berühren Sie . Das Rec/Play Options-Display erscheint.

      2. Wählen Sie mit <▶> "Detronome Sound" aus.



      1. Berühren Sie das Metronome Sound-Feld.



      1. Wählen Sie mit <×> die gewünschte Einstellung.

      Einstellung Beschreibung

      CLICK&BELL Normaler Metronom-Sound

      ELECTRONIC Elektronischer Metronom-Sound

      VOICE ENG. Menschliche Stimme (Englisch)

      VOICE JPN. Menschliche Stimme (Japanisch)

      1. Berühren Sie .



      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      ■Einstellen der Taktart

      Dieser Parameter bestimmt die Taktart des Songs.

      1. Berühren Sie im Haupt-Display. Das Rec/Play-Display erscheint.

      2. Berühren Sie <> Utility). Das Utility-Display erscheint.

      3. Berühren Sie . Das Rec/Play Options-Display erscheint.

      4. Wählen Sie mit < > "Beat" aus.



      1. Berühren Sie das Beat-Feld Das Display mit der Anzeige der Taktarten erscheint:



      1. Berühren Sie das Feld mit der gewünschten Taktart.

      2. Berühren Sie .



      Bei der Aufnahme mit Rhythmus oder/und Automatischer Begleitung wird die Taktart automatisch eingestellt.



      Die Taktart muss immer vor der Aufnahme eines Songs eingestellt werden und kann nicht nachträglich verändert werden.

      Weitere Einstellungen

      ■Einstellen der Standard-Tonhöhe (Master Tune)

      Dieser Parameter bestimmt die Basis-Tonhöhe der Orgel. Damit können Sie die Tonhöhe der Orgel z.B. an die Tonhöhe eines akustischen Instrumentes anpassen.

      1. Berühren Sie im Haupt-Display.

      Das System-Display erscheint.

      1. Wählen Sie mit <> "Vaster Tune" aus.



      1. Berühren Sie das Master Tune-Feld.



      1. Wählen Sie mit <×> die gewünschte

      Einstellung.

      Einstellbereich: 415.3Hz - 466.2Hz (in 0,1 Hz-Schritten)

      1. Berühren Sie .



      Wenn Sie das Symbol < > berühren, wird die

      Werksvoreinstellung (440.0 Hz) angewählt.



      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      ■Senden von Programm-Nummern

      Dieser Parameter bestimmt, ob die Orgel bei Umschalten der Registrierungen Programmwechsel-Daten überträgt.

      1. Berühren Sie im Haupt-Display.

      Das System-Display erscheint.

      1. Wählen Sie mit < > S and PC Switch aus.



      1. Berühren Sie das Send PC Switch-Feld.

      Jedesmal, wenn Sie diese Feld berühren, wird zwischen "ON" und "OFF" umgeschaltet.

      Einstellung	Beschreibung
      ON	Programm-Nummern werden übertragen.
      OFF	Programm-Nummern werden nicht übertragen.

      1. Berühren Sie .



      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      ■Einstellen der Programm-Nummer

      Dieser Parameter bestimmt, welche Programm-Nummer über MIDI übertragen wird, wenn an der Orgel eine Registrierung gewechselt wird.

      1. Berühren Sie im Haupt-Display. Das System-Display erscheint.

      2. Wählen Sie mit < img> eines der Felder , oder aus.



      1. Berühren Sie eines der Felder (Bank Select MSB), (Bank Select LSB) oder (Program Change Number).



      1. Wählen Sie mit <×> die gewünschte Einstellung.

      Menu Einstellung
      Bank MSB 0–127
      Bank LSB 0–127
      PC Number 1–128

      1. Berühren Sie .

      ■Der MIDI IN Mode

      Normalerweise wird über MIDI IN der "GS/GM2"-Teil der Klangerzeugung angesteuert. Sie können aber auch die Klänge, die über die Manuale gespielt werden, über MIDI spielen.

      1. Berühren Sie im Haupt-Display. Das System-Display erscheint.

      2. Wählen Sie mit < > MDI IN Mode aus.



      1. Berühren Sie das MIDI IN Mode-Feld.

      Jedesmal, wenn Sie diese Feld berühren, wird zwischen "Mode 1" und "Mode 2" umgeschaltet.

      MODE 1	Der GS-Teil der Klangerzeugung wird über MIDI IN angesteuert.
      MODE 2	Die Spieldaten der MIDI-Kanäle 5–10 sowie 12, 14 und 15 werden zum GS-Teil die Spieldaten der MIDI-Kanäle 1–4 sowie 11, 13 und 16 zur Klangerzeugung der Manuale geleitet.

      Channel MODE 1 MODE 2
      1 GS Solo
      2 GS Pedal/GS*
      3 GS Lower
      4 GS Upper
      5-10 GS GS
      11 GS Drum/SFX
      12 GS GS
      13 GS Nothing
      14-15 GS GS
      16 GS Control

      * Wenn der Pedal Part-Taster eingeschaltet ist, werden die über MIDI IN empfangenen Daten zum Pedal-Part geleitet. Wenn der Pedal Part-Taster ausgeschaltet ist, werden die über MIDI IN empfangenen Daten an die GS-Klangerzeugung geleitet.

      4. Berühren Sie .



      Die Klangerzeugung der Manuale kann nicht alle MIDI-Meldungen verarbeiten (siehe "MIDI IMPLEMENTATION", zusätzliches Zubehör).



      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      ■Einstellen der MIDI- Sendekanäle

      Sie können für jedes Manual (Upper, Lower, Pedal) einen separaten MIDI-Sendekanal einstellen (siehe S. 186).

      1. Berühren Sie im Haupt-Display.

      Das System-Display erscheint.





      1. Berühren Sie eines der Felder , , , , oder (Tx MIDI Ch. Control).

      Der Control-Part überträgt Daten des Expression-Pedals und die MIDI-Programmnummern.

      1. Wählen Sie mit <▶> d'ergewünschte Einstellung.



      MIDI-Kanal (Channel): 1-16

      4. Berühren Sie .



      Der Solo-Part überträgt nur dann MIDI-Informationen, wenn die Anzeige des Solo [To Lower]-Tasters leuchtet.

      ■Kalibrieren des Displays

      Das berührungsempfindliche Display besitzt viele Kontaktpunkte, die auf Berührung reagieren. Wenn das Instrument nicht mehr korrekt auf die Berührung eines Symbols reagiert, muss das Display neu eingestellt werden. Dieses wird auch als "Kalibrierung" bezeichnet.

      1. Berühren Sie im Haupt-Display. Das System-Display erscheint.

      2. Berühren Sie im System-Display . Das Utility-Display erscheint.



      1. Berühren Sie .



      Im Display erscheint eine Bestätigungs-Abfrage. Um den Vorgang abzubrechen, berühren Sie .

      1. Berühren Sie , um den Vorgang der Neu-Positionierung des Displays zu starten.

      2. Berühren Sie die im Display angezeigten Punkte.

      WICHTIG

      Stellen Sie sicher, dass Sie exakt die Position des im Display angezeigten Punktes treffen, ansonsten kann die Neu-Positionierung des Displays nicht korrekt durchgeführt werden. Wenn das folgende Display erscheint, müssen Sie den Vorgang vollständig wiederholen.



      1. Berühren Sie .

      ■Auswahl des Hintergrundes des Haupt-Displays

      Sie können die Farbe und das Pattern des Haupt-Displays bestimmen.

      1. Berühren Sie im Haupt-Display. Das System-Display erscheint.

      2. Wählen Sie mit < > M in Background aus.



      1. Wählen Sie mit <▶> die gewünschte Einstellung.



      1. Berühren Sie .

      Das System-Display erscheint.

      1. Berühren Sie im System-Display.

      Das Haupt-Display erscheint mit dem aktuell gewählten Hintergrund.



      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      ■Ausschalten der Springball-Anzeige im Haupt-Display

      1. Berühren Sie im Haupt-Display. Das System-Display erscheint.

      2. Wählen Sie mit < > Fin Bouncing Ball aus.



      1. Berühren Sie das Main Bouncing Ball-Feld.

      Jedesmal, wenn Sie diese Feld berühren, wird zwischen "ON" und "OFF" umgeschaltet.

      Einstellung	Beschreibung
      ON	Die Springball-Anzeige im Haupt-Display ist eingeschaltet.
      OFF	Die Springball-Anzeige im Haupt-Display ist ausgeschaltet.

      1. Berühren Sie .



      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      ■Die V-LINK-Funktion

      Sie können an die AT-45 eine V-LINK-kompatible Digital Video Workstation (von der Firma EDIROL) anschließen und diese über die AT-45 fernsteuern.

      V-LINK

      V-LINK () V-LINK Roland festgelegtes Protokoll zur Echtzeit-Steuerung von digitalen Video- und Bilddaten.

      Anwendung der V-LINK-Funktion

      1. Berühren Sie im Haupt-Display. Das System-Display erscheint.

      2. Wählen Sie mit VINK aus.



      1. Berühren Sie das V-LINK-Feld.

      2. Wählen Sie mit < □> d e gewünschte Einstellung.

      Einstellung	Beschreibung
      OFF Die V-LINK-Funktion ist ausgeschaltet.
      MODE 1	Die V-LINK-Funktion ist eingeschaltet.Sie können die Bilddaten über die Registration-Taster umschalten.
      MODE 2	Die V-LINK-Funktion ist eingeschaltet.Sie können die Bilddaten über die 12 untersten Tasten des unteren Manuals umschalten.In diesem Fall erzeugen diese Tasten keinen Sound.

      5. Berühren Sie .

      Die V-LINK-Funktion ist eingeschaltet, und das V-LINK-Symbol erscheint im Haupt-Display.





      Die V-LINK-Funktion kann auch wie folgt eingeschaltet werden:

      1. Halten Sie den Composer [Reset]-Taster gedrückt, und drücken Sie entweder den Upper Organ [Full]-Taster oder den Upper Organ [Jazz]-Taster.

      Composer [Reset]+Upper Organ [Full]: Der "MODE 1" (S. 182) wird ausgewählt.

      Composer [Reset]+Upper Organ [Jazz]: Der "MODE 2" (S. 182) wird ausgewählt.

      Das folgende Display erscheint, und die AT-45 ist in den "Image Control Mode" geschaltet:

      Video Link System is ON.

      Die V-LINK-Funktion ist eingeschaltet, und das V-LINK-Symbol erscheint im Haupt-Display.



      1. Um die V-LINK-Funktion wieder abzuschalten, halten Sie den Composer [Reset]-Taster gedrückt, und drücken Sie den Upper Organ [Full]-Taster bzw. den Upper Organ [Jazz]-Taster.

      Wenn der "MODE 1" (S. 182) ausgewählt ist, müssen Sie den Composer [Reset]-Taster halten und den Upper Organ [Full]-Taster drücken.

      Wenn der "MODE 1" (S. 182) ausgewählt ist, müssen Sie den Composer [Reset]-Taster halten und den Upper Organ [Jazz]-Taster drücken.

      Kapitel 11 Anschluss an externe Instrumente

      Namen und Funktionen der Buchsen und Anschlüsse

      Die Rückseite


      1. Input L(mono)/R-Buchsen

      An diese Buchsen können Sie ein anderes Audio-Instrument anschließen und dessen Signal über die Lautsprecher der AT-45 wiedergeben.

      2. Output L(mono)/R-Buchsen

      Über diese Buchsen wird das Audiosignal der Orgel ausgegeben. Verbinden Sie diese Buchsen z.B. mit einem externen Verstärker-System oder einem Aufnahmegerät wie z.B. einem Harddisk Recorder.

      Die Unterseite


      3. AC-Buchse

      Hier wird das der Orgel beigefügte Netzkabel angeschlossen (S. 17).

      1. Phones-Buchsen > S. 18

      2. MIDI In/Out-Anschlüsse

      Über diese MIDI-Buchsen kann die AT-45 mit externen MIDI-Instrumenten verbunden werden.

      1. LCD Contrast-Regler

      Bestimmt die Helligkeit des Displays.

      1. Mic In-Buchse → S. 18

      2. Mic Echo-Regler > S. 18

      3. Mic Volume-Regler > S. 18

      Anschließen externer Audio-Geräte

      Die Anschlüsse

      Die Output-Buchsen

      Sie können die Audioausgänge der Orgel z.B. mit einem Harddisk-Recorder verbinden (z.B. Roland VS-2000CD oder VS-2480DVD) und die Klänge der Orgel wie mit einem Bandgerät aufnehmen.



      Die Input-Buchsen

      Über diese Buchsen können Sie das Signal eines externen Audio-Instrumentes über die Lautsprecher der Orgel wiedergeben.

      Wenn das externe Gerät ein Mono-Gerät ist, müssen Sie dieses mit der L (Mono)-Buchse verbinden.





      Die Anschlüsse



      Beachten Sie die Reihenfolge der nachfolgend beschriebenen Bedienschritte, um Beschädigungen der Lautsprecher durch z.B. Signalspitzen vorzubeugen.

      Spielen der Klänge der AT-45 über ein externes Verstärker-System bzw. Aufzeichnen des Ausgangssignals der Orgel mit einem Aufnahmegerät

      1. Stellen Sie die Lautstärkeregler aller Geräte auf Minimum.
      2. Schalten Sie zuerst die AT-45 und dann die anderen Geräte aus.

      3. Verbinden Sie die Orgel und die anderen Geräte mit den notwendigen Kabeln.

      4. Schalten Sie die AT-45 ein.

      5. Schalten Sie die externen Geräte ein.
      6. Stellen Sie die Lautstärke ein.

      Aufzeichnen des Ausgangssignals der Orgel mit einem Aufnahmegerät

      1. Starten Sie die Aufnahme des Aufnahmegerätes.
      2. Starten Sie die Wiedergabe der Orgel.
      3. Wenn die Aufzeichnung beendet werden soll, stoppen Sie die Aufnahme des Aufnahmegerätes.

      Abhören des Signals eines externen Audio-Gerätes über die Lautsprecher der AT-45

      1. Stellen Sie die Lautstärkeregler aller Geräte auf Minimum.
      2. Schalten Sie zuerst die AT-45 und dann die anderen Geräte aus.
      3. Verbinden Sie die Orgel und die anderen Geräte mit den notwendigen Kabeln.
      4. Schalten Sie die externen Geräte ein.
      5. Schalten Sie die AT-45 ein.
      6. Stellen Sie die Lautstärke ein.

      Die Bedien-Reihenfolge beim Ausschalten ist wie folgt:

      1. Stellen Sie die Lautstärkeregler aller Geräte auf Minimum.
      2. Schalten Sie die externen Geräte aus.
      3. Schalten Sie die AT-45 aus.

      Verbindung über die MIDI-Anschlüsse

      Was ist MIDI?

      MIDI steht für "Musical Instrument Digital Interface" und ist ein weltweiter Standard für die Übertragung von MIDI-Informationen zwischen Instrumenten und Geräten mit MIDI-Anschlüssen.

      Die MIDI-Anschlüsse

      Die AT-45 besitzt zwei MIDI-Anschlüsse: MIDI OUT und MIDI IN.


      Out—MIDI—in



      Der MIDI Out-Anschluss

      Über diesen Anschluss werden die Spiel- und Kontrolldaten der Orgel an andere MIDI-Instrumente übertragen. Dazu gehören z.B. das Spielen der Noten, das Drücken des Damper Pedals, das Bewegen des Expression Pedals und das Drücken der Registration-Taster. Die Spieldaten der Solo-Stimme werden nur über MIDI ausgegeben, wenn die Anzeige des Solo [To Lower]-Tasters leuchtet.

      Der MIDI In-Anschluss

      Über diesen Anschluss empfängt die Klangerzeugung der Orgel Spiel- und Kontrolldaten eines externen MIDI-Instrumentes, z.B. von einem MIDI-Sequenzer. Damit können z.B. die Klänge umgeschaltet bzw. die Lautstärke der Parts verändert werden.

      Die AT-45 besitzt zwei Klangerzeugungs-Blöcke: Einen für den Orgelbereich und eine Klangerzeugung im Roland GS-Format (S. 213). Normalerweise wird über MIDI IN die GS-Klangerzeugung der Orgel angesteuert. Sie können durch Einstellung des „MIDI IN Mode“ (S. 179) aber auch erreichen, daß die Klangerzeugung des Orgelbereiches über MIDI IN gespielt wird.

      Die Anschlüsse

      WICHTIG

      Beachten Sie die Reihenfolge der nachfolgend beschriebenen Bedienschritte, um Beschädigungen der Lautsprecher durch z.B. Signalspitzen vorzubeugen.

      1. Regeln Sie die Lautstärke der AT-45 und des externen MIDI-Gerätes auf Minimum.
      2. Schalten Sie zuerst die AT-45 und dann das externe MIDI-Gerät aus.
      3. Verbinden Sie MIDI OUT der Orgel mit MIDI IN des externe MIDI-Gerätes sowie MIDI OUT des externe MIDI-Gerätes mit MIDI IN der Orgel.
      4. Schalten Sie zuerst die AT-45 und dann das externe MIDI-Gerät ein.
      5. Regeln Sie die Lautstärke der AT-45 und des externen MIDI-Gerätes auf den gewünschten Wert.
      6. Stellen Sie bei Bedarf den MIDI-Kanal ein (S. 180).

      Anschließen an einen Computer

      Sie können die AT-45 mit einem Rechner verbinden, wenn dieser ein MIDI-Interface besitzt.

      Anschlussbeispiel mit einem USB MIDI-Interface

      1. Stellen Sie sicher, dass der MIDI-Treiber des MIDI-Interfaces auf dem Rechner korrekt installiert ist.

      Lesen Sie dazu die Anleitung des MIDI-Interfaces.

      1. Verbinden Sie das USB MIDI-Interface mit dem Rechner.
      2. Verbinden Sie die MIDI-Anschlüsse des USB MIDI-Interface mit den MIDI-Anschlüssen der AT-45.


      Unterseite der AT-45

      Mögliche Fehlerursachen

      Wenn die AT-45 nicht so funktioniert wir erwartet, versuchen Sie zunächst, die Fehlerursache anhand der nachfolgend beschriebenen möglichen Fehlerursachen zu ermitteln. Gelingt dieses nicht, wenden Sie sich bitte an Ihren Roland-Vertragspartner.

      Problem Überprüfung Lösung Seite
      Die Orgel schaltet sich bei Drücken des POWER-Schalters nicht ein.	Das Netzkabel ist nicht richtig ange-schlossen.	Schließen Sie das Netzkabel richtig an.	S. 17
      Es ist kein Klang hörbar.	Der [Master Volume]-Regler ist zu niedrig eingestellt.	Regeln Sie den [Master Volume]-Regler auf "Max".	S. 17
      	Es ist ein Kopfhörer angeschlossen. Damit sind die internen Lautsprecher stummgeschaltet.	Ziehen Sie den Kopfhörer ab.	S. 18
      	Es ist ein Stecker in der Kopfhörer-Buchse.	Ziehen Sie den Stecker ab.	S. 18
      	Die Lautstärke wurde über die Level [▲] [▼]-Taster zu niedrig eingestellt.	Erhöhen Sie die Lautstärke durch Drücken des Level [▲]-Tasters.	S. 44
      	Die Lautstärke wurde über das Expression-Pedal zu niedrig eingestellt.	Erhöhen Sie die Lautstärke durch Drücken des Expression-Pedals.	S. 107
      	Es ist kein Klang ausgewählt. Nur Klänge, deren Taster-Anzeige leuchtet, können gespielt werden.	Drücken Sie einen Voice Select-Taster, um einen Klang auszuwählen.	S. 34
      Es ist kein Klang hörbar. (unteres Manual)	Für das untere Manual ist "Drums/SFX" ausgewählt, und Sie spielen eine Note, der kein Drum/SFX-Sound zugewiesen ist.	Schalten Sie "Drums/SFX" aus, oder spielen Sie eine Note, der ein Drum/SFX-Sound zugewiesen ist.	S. 48
      Es ist kein Klang hörbar. (bei einem angeschlossenen MIDI-Instrument)	Das externe MIDI-Instrument ist nicht eingeschaltet.	Schalten Sie das externe MIDI-Instrument ein.	S. 185 - S. 187
      Das Haltepedal funktioniert nicht.	Das Haltepedal funktioniert nur für das untere und obere Manual, nicht für den Klang des Fußpedals.	----	S. 171
      	Das Haltepedal wirkt nicht auf den Solo-Klang.	Dieses ist keine Fehlfunktion.	---
      Das Expression Pedal funktioniert nicht.	Die Funktion des Expression Pedals während der Aufnahme oder des Playbacks steht auf „COMPOSER".	Stellen Sie die Funktion des Expression-Pedals während der Aufnahme auf "PEDAL" und während der Wiedergabe auf "PEDAL" oder "PEDAL+COMPOSER".	S. 170
      Die dem Fußschalter zuge-wiesene Funktion ist nicht abrufbar.	Wenn der Parameter "Regist Shift" auf "RIGHT", "LEFT" oder "RIGHT + Load Next" steht, wird mit dem linken bzw. rechten Fußschalter die Registrierung umgeschaltet.	Stellen Sie den Parameter "Regist Shift" auf OFF.	S. 106
      Wenn der Klang “Jazz Scat” ausgewählt ist, kann über die Anschlagdynamik der Sound nicht variiert werden.	Der Parameter “Initial Touch” steht auf OFF.	Stellen Sie den Parameter “Initial Touch” auf OFF.	S. 169
      Der Rotary-Effekt ist nicht hörbar.	Bei einigen Klängen ist der Rotary-Effekt immer abgeschaltet.	Dieses ist keine Fehlfunktion.	---
      Der Chorus-Effekt ist nicht hörbar.	Bei einigen Klängen ist der Chorus-Effekt immer abgeschaltet.	Dieses ist keine Fehlfunktion.	---
      Nach Loslassen der Tasten auf dem unteren Manual hört die Begleitung auf zu spielen.	Die Chord Hold-Funktion ist auf OFF gesetzt.	Stellen Sie die “Chord Hold”-Funktion auf ON. Die Automatische Begleitung wird dann auch weitergespielt, wenn Sie die Tasten auf dem unteren Manual loslassen.	S. 172
      Nach Lolassen der Tasten auf dem unteren Manual erklingen die gespielten Noten weiter.	Der Lower Voice [Hold]-Taster ist auf ON gestellt.	Drücken Sie den Lower Voice [Hold]-Taster, um die Taster-Anzeige abzuschalten.	S. 50
      Durch Spielen nur einer Note erklingen mehrere Stimmen.	Die Harmony Intelligence-Funktion ist auf ON gesetzt.	Schalten Sie die Harmony Intelligence-Funktion aus.	S. 109
      	Die Chord Intelligence-Funktion ist auf ON gesetzt.	Schalten Sie die Chord Intelligence-Funktion aus.	S. 60
      Nach Lolassen der Tasten erklingen die gespielten Noten weiter.	Der Sound “Marimba Treml” ist ausgewählt.	Dieses ist der natürliche Charakter des Klangs und keine Fehlfunktion.	---
      Die Begleitung erklingt fremdartig.	Die Noten des Akkordes wurden nicht gleichzeitig gespielt.	Schalten Sie entweder die Chord Intelligence-Funktion ein, oder spielen Sie alle Noten des Akkordes gleichzeitig.	S. 60
      	Sie haben eventuell versucht, die Akkorde mit vereinfachtem Finger-satz zu spielen, obwohl die Chord Intelligence-Funktion ausgeschaltet ist.	Schalten Sie entweder die Chord Intelligence-Funktion ein, oder spielen Sie alle Noten des Akkordes gleichzeitig.	S. 60
      	Wenn Songdaten zusammen mit der Begleitautomatik gespielt werden, passen diese eventuell nicht zusammen.	Dieses ist keine Fehlfunktion.	---
      Der Rhythmus erklingt fremdartig.Problem Überprüfung	Wenn Songdaten zusammen mit der Begleitautomatik gespielt werden, passen diese eventuell nicht zusammen.Lösung Seite	Dieses ist keine Fehlfunktion.	---
      Die Tonhöhe stimmt nicht.	Die Transponierung ist eingeschaltet.	Drücken Sie beide Transpose [-][+]-Taster gleichzeitig, so dass die Taster-Anzeige erlischt.	S. 102
      	Die Gesamtstimmung ist falscheingestellt.	Stellen Sie die Standard-Tonhöhe korrekt ein.	S. 178
      	Der Klang ist mit “Octave Shift” außerhalb des normalen Bereiches gesetzt worden.	Dieses ist keine Fehlfunktion. Stellen Sie die Oktavierung korrekt ein.	S. 46
      Es ist keine Aufnahmemöglich.	Wenn Sie eine Spur neu aufnehmen möchten, drücken Sie den Track-Taster, so dass dessen Anzeige blinkt.	Berühren Sie im Rec/Play-Display einen Track-Taster, so dass dessen Anzeige blinkt.	S. 140
      Die aufgenommenen Spiel-daten sind verschwunden.	Das Instrument wurde ausgeschaltet, ohne dass vorher die eingespielten Daten auf einer Diskette gesichert wurden.	Speichern Sie die Daten auf einer Diskette, bevor Sie das Instrument ausschalten.	S. 143
      Der Bass der Begleitung erklingt nicht.	Wenn für den Pedal Bass-Part ein Klang ausgewählt ist, wird der Bass für die Begleitung automatisch ausgeschaltet.	Dieses ist keine Fehlfunktion.	---
      Bei Starten des Intros ist kein Rhythmus hörbar.	Einige Rhythmen sind ohne Drum- und Percussion-Klänge eingespielt.	Dieses ist keine Fehlfunktion.	---
      Der Sound erklingt verzerrt.	Die Part-Lautstärke ist zu hoch. Verringern Sie die Lautstärke mit den Part Balance-Tastern.		S. 44
      	Die Reverb-Lautstärke ist bei bereits maximaler Part-Lautstärke zu hoch eingestellt.	Verringern Sie entweder die Reverb-Lautstärke oder die Lautstärke des Parts.	S. 44S. 118
      	Der [Master Volume]-Regler ist zu hoch eingestellt.	Verringern Sie die Gesamt-Lautstärke mit dem [Master Volume]-Regler.	S. 17
      Bei einigen Noten erklingt der Sound fremdartig.	Der Klang wird außerhalb seines natürlichen Notenbereiches gespielt.	Dieses ist keine Fehlfunktion.	---
      Der Rhythmus wird nicht gewechselt, wenn Sie einen der Registration-Taster drücken.	Der Parameter “Registration Arranger Update“ ist auf „DELAYED“ eingestellt.	Stellen Sie den Parameter “Registration Arranger Update“ auf “INSTANT”.	S. 82S. 174
      Während der Wiedergabewird die Lautstärke verändert.	Wenn Sie während der Aufnahme die Part Balance-Lautstärke verändern, werden die Daten im Control Track aufgezeichnet.	Löschen Sie diese Daten bei Bedarf mithilfe der Erase-Funktion.	S. 152
      Sie hören einen Bassklang, obwohl das Basspedal nicht gespielt wird.	Der Pedal [To Lower]-Taster ist eingeschaltet. In diesem Fall wird der Bassklang über das untere Manual gespielt.	Drücken Sie den Pedal [To Lower]-Taster, um die Anzeige abzuschalten.	S. 127
      Problem Überprüfung Lösung Seite
      Wenn Sie den gleichen Klang über das obere und untere Manual spielen, ist trotzdem die Lautstärke unterschiedlich.	Für eines der Manuale ist der Parameter "Initial Touch" eingeschaltet.	Setzen Sie den Parameter "Initial Touch" für beide Manuale (da ogere und das untere) entweder auf "On" oder "Off".	S. 169
      Der Klang des unteren Manu- als ist nicht hörbar.	Während eines Intros oder Endings kann auf dem unteren Manual kein Klang gespielt werden.	Dieses ist keine Fehlfunktion.	---
      Der Sound erklingt mit einer Phasenverschiebung.	Dieses passiert, wenn Sie zwei ähnliche Klänge gleichzeitig über ein Manual spielen (z.B. Strings 1 und Strings 5).	Dieses ist ein natürlicher, akustischer Effekt und keine Fehlfunktion.	---
      Die Demosongs können nicht gespielt werden.	Im Laufwerk befindet sich eine Diskette.	Nehmen Sie die Diskette aus dem Laufwerk.	S. 66
      Im Display sind keine Symbole sichtbar.	Eventuell ist die Umgebungs-Temperatur noch zu niedrig.	Warten Sie, bis sich die Orgel der Raumtemperatur angepasst hat, und stellen Sie dann mit dem Contrast-Regler die Helligkeit des Displays ein.	S. 184
      Die Texte werden im Display nicht korrekt angezeigt.	Der Grund ist eventuell die SMF-Datei, die entweder keine Textdaten beinhaltet bzw. deren Ausgabe nicht erlaubt.	Dieses ist keine Fehlfunktion.	---
      	Es kann vorkommen, dass Text-Abbildungen über den Rand des Displays hinausgehen. Diese Randzonen sind im Display nicht sichtbar.	Dieses ist keine Fehlfunktion.	---
      	Ein Bedientaster wurde gedrückt, und das Display wurde gewechselt, während im Display die Texte abgebildet wurden.	Um wieder die Text-Anzeige aufzurufen, berühren Sieim Rec/Play-Display.	S. 128
      Das Display reagiert nicht mehr korrekt auf die Berührungen der Symbole.	Das Display muss neu kalibriert werden.	Kalibrieren Sie das Display.	S. 181
      Während der Song-Wieder-gabe sind einige Sounds nicht zu hören.	Eine oder mehrere Spuren sind stummgeschaltet.	Aktivieren Sie die stummgeschalteten Spuren wieder.	S. 132S. 133
      Die Chord Intelligence-Funk-tion kann nicht verwendet werden.Problem Überprüfung	Die Chord Intelligence-Funktion ist ausgeschaltet.Lösung Seite	Schalten Sie die Chord Intelligence-Funktion ein.	S. 60
      Die Noten werden nicht korrekt im Display angezeigt.	Es kann vorkommen, dass Text- oder /und Noten-Abbildungen über den Rand des Displays hinausgehen. Diese Randzonen sind im Display nicht sichtbar.	Dieses ist keine Fehlfunktion.	---
      	Das Noten-Display besitzt eine eingeschränkte Auflösung. Daher können sehr kurze Noten nicht korrekt angezeigt werden.	Dieses ist keine Fehlfunktion.	S. 136
      	Wenn Sie einen Part ausgewählt haben, der keine Spieldaten enthält, können folglich auch keine Noten angezeigt werden.	Wählen Sie einen Part aus, der Notendaten enthält.	S. 135
      Im Display sind senkrechte Linien zu sehen.	Diese Linien gehören zur Spezifikation eines LC-Displays.	Dieses ist keine Fehlfunktion. Verändern Sie bei Bedarf den Display-Kontrast.	S. 184
      Die Bass-Frequenzen erklingen fremdartig, oder ein Resonanz-Effekt ist zu hören.	Wenn Sie die Orgel sehr laut spielen, vibrieren eventuell Gegenstände, die direkt neben der Orgel stehen. Der Grund für einen Resonanz-Effekt können außerdem Neonröhren, Glastüren etc. sein. Dieser Effekt tritt allerdings nur dann auf, wenn die Bass-Frequenzen sehr hoch eingestellt werden und der Klang mit einer sehr hohen Lautstärke gespielt wird.	Versuchen Sie,• die Lautsprecher und eine Schall-reflektierene Fläche (z.B. eine Wand) mindestens 10-15 cm weit voneinander entfernt zu positionieren• die Lautstärke zu reduzieren• die Lautsprecher weiter entfernt von den vibrierenden Gegenständen aufzustellen.	---
      	Bei Abhören über einen Kopfhörer: Der Grund für die Vibration ist ein technisches Problem.	Wenden Sie sich bitte an Ihren Roland-Vertragspartner, um die Fehlerursache ermitteln zu lassen.	---
      Die Lautstärke des an der Orgel angeschlossenen externen Instrumentes ist zu gering.	Eventuell verwenden Sie Kabel mit eingebautem Widerstand.	Verwenden Sie nur Kabel ohne integriertem Widerstand.	S. 185
      Das Betätigen des Expression Pedals während der Song-Wiedergabe erzeugt ein Nebengeräusch.	Die Funktion des Expression Pedals ist auf “PEDAL+COMPOSER” geschaltet. Das Bewegen des Expression Pedals kann dazu führen, dass die damit erzeugten Daten mit im Song enthaltenen Expression-Daten “kollidieren”.	Stellen Sie die Funktion des Expression Pedals auf “PEDAL”.	S. 171
      Das Tempo wird nicht verändert, auch wenn ein Rhythmus erneut ausgewählt wird.	Der Parameter “Auto Std Tempo” ist auf OFF gestellt.	Stellen Sie “Auto Std Tempo” auf ON.	S. 173
      Der Rhythmus kann nicht im User-Speicher gesichert werden.	“Memory Full” erscheint im Display. Der interne Speicher der AT-45 ist voll.	Löschen Sie einen oder mehrere User-Rhythmen aus dem internen Speicher, und speichern Sie dann den neu erstellten User-Rhythmus.	S. 77S. 167
      Die untersten 12 Tasten des unteren Manuals erklingen nicht.	Die V-LINK-Funktion ist auf MODE 2 gestellt.	Schalten Sie die V-LINK-Funktion entweder aus oder auf MODE 1.	S. 182

      Fehlermeldungen

      Fehlermeldung Bedeutungs
      Copy Protected.Can’t Save	Aufgrund des Copyrights kann der Song nicht im SMF-Format gespeichert werden.
      	Speichern Sie den Song im Atelier-Format.
      Write Protected Disk	Der Protect-Schalter der Diskette ist in der Protect-Position. Setzen Sie den Schalter auf die Position “WRITE”, und wiederholen Sie den Vorgang.
      Can’t Save This Song.	Die Daten können nur abgespielt, aber nicht auf einer Diskette gesichert bzw. in den internen Speicher geladen werden.
      Master Disk	Auf dieser Diskette können keine Daten gesichert werden. Nehmen Sie eine andere Diskette, und wiederholen Sie den Vorgang.
      Read Only Song.Can’t Save	Auf der Diskette kann kein neuer Song gesichert werden.
      No Disk	Im Laufwerk befindet sich keine Diskette. Legen Sie eine Diskette in das Laufwerk, und wiederholen Sie den Vorgang.
      Disk Full	Die Diskette besitzt nicht mehr genügend freien Speicher. Löschen Sie vorher Daten auf dieser Diskette, oder nehmen Sie eine andere Diskette.
      Unknown Disk	Die Daten der Diskette können nicht gelesen werden. Sie können die Diskette formatieren.
      Disk Ejected	Die Diskette wurde aus dem Laufwerk genommen, während Daten gelesen bzw. geschrieben wurden. Legen Sie die Diskette erneut in das Laufwerk, und wiederholen Sie den Vorgang.
      Damaged Disk	Die Diskette ist beschädigt. Nehmen Sie eine andere Diskette.
      Can’t Read Dieser Song kann nicht gelesen werden.
      Can’t Play	Die Daten der Diskette können nicht schnell genug gelesen werden. Drücken Sie den [Reset]-Taster und dann den [Play/Stop]-Taster, um den Song abzuspielen.
      Memory Full	Die Rhythmus-Datei ist zu groß und kann nicht geladen werden.
      	Die Song-Datei ist zu groß und kann nicht geladen werden.
      	Der interne Speicher ist voll. Eine weitere Aufnahme bzw. Editieren ist nicht mehr möglich.
      MIDI Buffer Full	Die Orgel hat zuviele MIDI-Daten auf einmal empfangen und konnte die Daten nicht korrekt verarbeiten. Verringern Sie die gleichzeitig an die Orgel gesendeten Daten.
      Communication Error	Die MIDI-Verbindung wurde unterbrochen. Überprüfen Sie die Verbindung.
      Memory Error Die System-Einstellungen sind falsch. Wiederholen Sie den Bedienvorgang.
      Internal Memory Near Limit	Der interne Speicher ist bald voll, so dass die Aufnahme nicht mehr lange fortgesetzt werden kann.
      Clear Song OK?	Bevor Sie weitermachen können, müssen Sie die Spieldaten im internen Speicher löschen. Um die Daten sofort zu löschen, berühren Sie. Wenn Sie die Daten behalten möchten, berühren Sie, und speichern Sie die Daten auf einer Diskette.
      Overwrite Regist OK?	Dieser Registrations-Speicher ist bereits belegt. Um die Einstellungen dieses Speicherplatzes zu überschreiben, berühren Sie. Um die Daten in einem anderen, noch nicht belegten Registration-Speicher zu sichern, wählen Sie eine Speichernnummer, für die "-" angezeigt wird, und speichern Sie dort die Daten.
      Overwrite Song OK?	Auf der Diskette befindet sich bereits eine gleichnamige Datei. Um die vorherige gleichnamige Datei zu überschreiben, berühren Sie. Um die alte Datei zu erhalten, berühren Sie, wählen Sie für die neue Datei einen anderen Dateinamen, und wiederholen Sie dann den Speichervorgang.
      Overwrite Rhythm OK?	Auf dem Speicherplatz befindet sich bereits eine Rhythmus-Datei. Um die vorherige Rhythmus-Datei zu überschreiben, berühren Sie. Um den vorherigen Rhythmus zu erhalten, berühren Sie, wählen Sie für die neue Rhythmus-Datei einen anderen Speicherplatz aus, und wiederholen Sie dann den Ladevorgang.
      Delete Song OK?	Um den ausgewählten Song auf der Diskette zu löschen, berühren Sie. Um den Vorgang abzubrechen, berühren Sie.
      Delete Rhythm OK?	Um den ausgewählten Rhythmus zu löschen, berühren Sie. Um den Vorgang abzubrechen, berühren Sie.

      Liste der Klänge

      Organ

      Full Organ1 *1

      Full Organ2 *1

      Full Organ3 *1

      Full Organ4 *1

      Full Organ5 *1

      Full Organ6 *1

      Full Organ7 *1

      Ballad Organ *1

      Jazz Organ1 *1

      Jazz Organ2 *1

      Jazz Organ3 *1

      Jazz Organ4 *1

      Jazz Organ5 *1

      Jazz Organ6 *1

      ComboJazzOrg *1

      Rock Organ1

      Rock Organ2

      Lower Organ1 *1

      Lower Organ2 *1

      Lower Organ3 *1

      Lower Organ4 *1

      Lower Organ5 *1

      Lower Organ6 *1

      Manual Bass *1

      Pipe Organ1

      Pipe Organ2

      Pipe Organ3

      Pipe Organ4

      Pipe Organ5

      Pipe Organ6

      Pipe Organ7

      AEx PipeOrg

      Diapason 8'

      FluteCeleste

      Tibia 8' *2

      Theater Or.1 *2

      Theater Or.2 *2

      Theater Or.3 *2

      Theater Or.4 *2

      Theater Or.5 *2

      Theater Or.6 *2

      Synth. Org.1 *2

      Synth. Org.2

      Synth. Org.3 *2

      Pop. Organ1 *1

      Pop. Organ2 *1

      Org. Attack1

      Org. Attack3

      Org. Click

      ■Strings

      Orch.Str.Ens

      Strings1

      Strings2

      Strings5

      Strings6

      Pizzicato *2



      AEx Strings

      Slow Str.1

      Slow Str.2

      Synth. Str.1

      Synth. Str.2

      Violin *2



      AEx Violin *2

      Viola *2

      Cello *2

      ■Human Voice

      Jazz Scat *2

      Jazz Doo *2

      Jazz Doot *2

      Jazz Dat *2

      Jazz Bap *2

      Jazz DowFall *2

      Classical

      Gregorian

      Choir

      Pop Voice *2

      Synth. Choir

      Piano

      Grand Piano

      Piano3



      AEx PianoStr

      Honky-tonk

      Stage Rhodes *2

      E.Piano1

      E.Piano2

      E.Piano3



      AEx EP+Str

      Harpsichord

      Clavi.

      Guitar

      Nylon-str.Gt *2

      Ac.Gtr Sld *2

      Steel-str.Gt *2

      12str Guitar *2

      Jazz Guitar *2

      Clean Guitar *2

      JC E.Guitar *2

      Overdrive Gt *2

      Hawaiian Gt. *2

      Banjo *2

      Mandolin

      Koto *2

      Shamisen *2

      Sitar *2

      Harp *2

      Brass/Sax

      BrassSect.1 *2

      Orch.Tutti 1 *2

      Orch.Brs Ens *2

      Power Brass *2

      Tp. Section *2

      Fr.Horn Sect

      Fr.HornSect2

      Sax.Section *2

      Sax.Section2 *2

      Sax/Brass

      Synth. Brass *2

      Trumpet *2

      Trumpet2 *2

      Tp/Shake *2

      Mute Trumpet *2

      Flugel Horn *2

      Trombone *2

      F.Horn Solo1 *2

      Soprano Sax *2

      Soprano Sax2 *2

      Alto Sax Ex *2

      Alto Sax *2





      Blow Sax *2



      AEx AltoSax *2

      Tenor Sax *2

      E.Bass2 *2

      Synth. Bass1

      Voice Thum *2

      ■Woodwinds

      Flute *2

      Flute3 *2



      AEx Flute *2

      Synth. Flute

      Oboe *2

      Bassoon *2

      Clarinet *2

      Clarinet2 *2

      Shakuhachi *2

      Pan Flute *2

      Bagpipe *2

      HumanWhistle *2

      Lead/Pad

      Synth. Lead1 *2

      Synth. Lead2 *2

      Synth. Lead3 *2

      Synth. Lead4 *2

      Synth. Pad1

      Synth. Pad2

      Sugar Key *2

      Accordion

      Bandoneon *2

      Harmonica *2

      ■Bass

      Organ Bass1

      Organ Bass2

      Pipe Org. Bs

      Bombarde

      Str.Bass Pdl *2

      String Bass *2

      Bass+Cymbal *2

      Contrabass1 *2

      Contrabass2 *2



      AEx Bs+Timp

      Tuba

      Tuba3 *2

      E.Bass1

      Percussion

      Timpani

      Crash Cymbal *2

      Ride Cymbal

      Snare Drum

      Bass Drum

      Triangle *2

      Tambourine

      Perc. Set1

      Perc. Set2

      Vibraphone *2

      Glockenspiel

      Tubular-bell

      Celesta

      Organ Harp

      Marimba

      MarimbaTreml *3

      Xylophone

      Steel Drums

      Santur *2

      Music Box *2

      Vibra Bells *2

      ■AEx

      AEx PipeOrg

      AEx Strings

      AEx Violin *2

      AEx PianoStr

      AEx EP+Str

      AEx AltoSax *2

      AEx Flute *2

      AEx Bs+Timp

      → Die Klänge der "AEx"-Gruppe sind Sounds mit dem "Active Expression"-Effekt.

      Die "Active Expression"-Klänge können den [Others]-Tastern des Upper Orchestral-Parts, Lower Orchestral-Parts und Solo-Parts zugewiesen werden. Wenn Sie einen "Active Expression"-Klang für einen anderen als den oben genannten Parts auswählen, ist der Sound zwar spielbar, allerdings ohne Active Expression-Effekt.

      Liste der Drums/SFX Sets

      STANDARD		JAZZ STANDARD 2 ROOM		ROOM 2
      33	34	Metro.Click1	Metro.Click1	Metro.Click1	Metro.Click1
      		Metro.Bell 1	Metro.Bell 1	Metro.Bell 1	Metro.Bell 1
      35		Std BD 2	Std2 BD 2	Std BD 2	Std2 BD 1
      C2	36	Std BD 1	Std2 BD 1	Std BD 1	Rm BD
      	37	Rim Shot	Rim Shot	Rim Shot	Rim Shot
      	38	Std SD 1	Std2 SD 1	Std SD 1	Rm SD 1
      	39	Hand Clap 1	Hand Clap 1	Hand Clap 1	Hand Clap 1
      	40	Std SD 2	Std2 SD 2	Std SD 2	Std2 SD 1
      	41	Lw Tom 2	Lw Tom 2	Rm Lw Tom 2	Rm2 Lw Tom 2
      	42	Std Close HH [EXC1]	Std2 CloseHH [EXC1]	Std Close HH [EXC1]	Std2 CloseHH [EXC1]
      	43	Lw Tom 1	Lw Tom 1	Rm Lw Tom 1	Rm2 Lw Tom 1
      	44	Std Pedal HH [EXC1]	Std2 PedalHH [EXC1]	Std Pedal HH [EXC1]	Std2 PedalHH [EXC1]
      	45	Md Tom 2	Md Tom 2	Rm Md Tom 2	Rm2 Md Tom 2
      	46	Std Open HH [EXC1]	Std2 Open HH [EXC1]	Std Open HH [EXC1]	Std2 Open HH [EXC1]
      	47	Md Tom 1	Md Tom 1	Rm Md Tom 1	Rm2 Md Tom 1
      C3	48	Hi Tom 2	Hi Tom 2	Rm Hi Tom 2	Rm2 Hi Tom 2
      	49	Crash Cym 1	Crash Cym 1	Crash Cym 1	Crash Cym 1
      	50	Hi Tom 1	Hi Tom 1	Rm Hi Tom 1	Rm2 Hi Tom 1
      	51	Ride Cym 1	Ride Cym 1	Ride Cym 1	Ride Cym 1
      	52	China Cym	China Cym	China Cym	China Cym
      	53	Ride Bell	Ride Bell	Ride Bell	Ride Bell
      	54	Tambourine 1	Tambourine 1	Tambourine 1	Tambourine 1
      	55	Splash Cym	Splash Cym	Splash Cym	Splash Cym
      	56	Cowbell	Cowbell	Cowbell	Cowbell
      	57	Crash Cym 2	Crash Cym 2	Crash Cym 2	Crash Cym 2
      	58	Vibra-Slap 1	Vibra-Slap 1	Vibra-Slap 1	Vibra-Slap 1
      	59	Ride Cym 2	Ride Cym 2	Ride Cym 2	Ride Cym 2
      C4	60	Hi Bongo 1	Hi Bongo 1	Hi Bongo 1	Hi Bongo 1
      	61	Lw Bongo 1	Lw Bongo 1	Lw Bongo 1	Lw Bongo 1
      	62	Hi CongaMute	Hi CongaMute	Hi CongaMute	Hi CongaMute
      	63	Hi Conga 1	Hi Conga 1	Hi Conga 1	Hi Conga 1
      	64	Lw Conga 2	Lw Conga 2	Lw Conga 2	Lw Conga 2
      	65	Hi Timbale 1	Hi Timbale 1	Hi Timbale 1	Hi Timbale 1
      	66	Lw Timbale 1	Lw Timbale 1	Lw Timbale 1	Lw Timbale 1
      	67	Hi Agogo	Hi Agogo	Hi Agogo	Hi Agogo
      	68	Lw Agogo	Lw Agogo	Lw Agogo	Lw Agogo
      	69	Cabasa	Cabasa	Cabasa	Cabasa
      	70	Maracas	Maracas	Maracas	Maracas
      	71	ShortWhistle [EXC2]	ShortWhistle [EXC2]	ShortWhistle [EXC2]	ShortWhistle [EXC2]
      C5	72	Long Whistle [EXC2]	Long Whistle [EXC2]	Long Whistle [EXC2]	Long Whistle [EXC2]
      	73	Short Guiro [EXC3]	Short Guiro [EXC3]	Short Guiro [EXC3]	Short Guiro [EXC3]
      	74	Long Guiro [EXC3]	Long Guiro [EXC3]	Long Guiro [EXC3]	Long Guiro [EXC3]
      	75	Claves	Claves	Claves	Claves
      	76	Hi WoodBlock	Hi WoodBlock	Hi WoodBlock	Hi WoodBlock
      	77	Lw WoodBlock	Lw WoodBlock	Lw WoodBlock	Lw WoodBlock
      	78	Mute Cuica [EXC4]	Mute Cuica [EXC4]	Mute Cuica [EXC4]	Mute Cuica [EXC4]
      	79	Open Cuica [EXC4]	Open Cuica [EXC4]	Open Cuica [EXC4]	Open Cuica [EXC4]
      	80	MuteTriangle [EXC5]	MuteTriangle [EXC5]	MuteTriangle [EXC5]	MuteTriangle [EXC5]
      	81	OpenTriangle [EXC5]	OpenTriangle [EXC5]	OpenTriangle [EXC5]	OpenTriangle [EXC5]
      	82	Shaker 1	Shaker 1	Shaker 1	Shaker 1
      	83	Jingle Bell	Jingle Bell	Jingle Bell	Jingle Bell
      C6	84	Bell Tree	Bell Tree	Bell Tree	Bell Tree
      	85	Castanets A	Castanets A	Castanets A	Castanets A
      	86	Mute Surdo [EXC6]	Mute Surdo [EXC6]	Mute Surdo [EXC6]	Mute Surdo [EXC6]
      	87	Open Surdo [EXC6]	Open Surdo [EXC6]	Open Surdo [EXC6]	Open Surdo [EXC6]
      	88	----	----	----	----
      	89	----	----	----	----
      	90	----	----	----	----
      	91	----	----	----	----
      	92	----	----	----	----
      	93	----	----	----	----
      	94	----	----	----	----
      	95	----	----	----	----
      C7	96	----	----	----	----

      ---: kein Sound
      [EXC] : Sounds mit gleicher EXC-Nummer können nie gleichzeitig erklingen.

      	POWER	ELECTRONIC	TR-808	DANCE
      33	Metro.Click1	Metro.Click1	Metro.Click1	Metro.Click1
      34	Metro.Bell 1	Metro.Bell 1	Metro.Bell 1	Metro.Bell 1
      35	Std BD 2	Std BD 2	Std BD 2	Std2 BD 1
      C2	Pwr BD	Elec BD	808 BD 1	808 BD 2A
      36	Rim Shot	Rim Shot	808 Rim Shot	808 Rim Shot
      37	Gated SD	Elec SD	808 SD	909 SD
      38	Hand Clap 1	Hand Clap 1	Hand Clap 1	Hand Clap 1
      39	Std SD 2	Gated SD	Std SD 2	Dnc SD 2B
      40	Rm Lw Tom 2	Elec LwTom 2	808 LwTom 2	808 LwTom 2
      41	Std Close HH [EXC1]	Std Close HH [EXC1]	808CloseHH A [EXC1]	808CloseHH A [EXC1]
      42	Rm Lw Tom 1	Elec LwTom 1	808 LwTom 1	808 LwTom 1
      43	Std Pedal HH [EXC1]	Std Pedal HH [EXC1]	808CloseHH B [EXC1]	808CloseHH B [EXC1]
      44	Rm Md Tom 2	Elec MdTom 2	808 MdTom 2	808 MdTom 2
      45	Std Open HH [EXC1]	Std Open HH [EXC1]	808 Open HH [EXC1]	808 Open HH [EXC1]
      46	Rm Md Tom 1	Elec MdTom 1	808 MdTom 1	808 MdTom 1
      C3	Rm Hi Tom 2	Elec HiTom 2	808 Hi Tom 2	808 Hi Tom 2
      48	Crash Cym 1	Crash Cym 1	808 Cym	808 Cym
      49	Rm Hi Tom 1	Elec HiTom 1	808 Hi Tom 1	808 Hi Tom 1
      50	Ride Cym 1	Ride Cym 1	Ride Cym 1	Ride Cym 1
      51	China Cym	Reverse Cym	China Cym	China Cym
      52	Ride Bell	Ride Bell	Ride Bell	Ride Bell
      53	Tambourine 1	Tambourine 1	Tambourine 1	Tambourine 1
      54	Splash Cym	Splash Cym	Splash Cym	Splash Cym
      55	Cowbell	Cowbell	808 Cowbell	808 Cowbell
      56	Crash Cym 2	Crash Cym 2	Crash Cym 2	Crash Cym 2
      57	Vibra-Slap 1	Vibra-Slap 1	Vibra-Slap 1	Vibra-Slap 1
      58	Ride Cym 2	Ride Cym 2	Ride Cym 2	Ride Cym 2
      C4	Hi Bongo 1	Hi Bongo 1	Hi Bongo 1	Hi Bongo 1
      60	Lw Bongo 1	Lw Bongo 1	Lw Bongo 1	Lw Bongo 1
      61	Hi CongaMute	Hi CongaMute	808 Hi Conga	808 Hi Conga
      62	Hi Conga 1	Hi Conga 1	808 MdConga	808 MdConga
      63	Lw Conga 2	Lw Conga 2	808 LwConga	808 LwConga
      64	Hi Timbale 1	Hi Timbale 1	Hi Timbale 1	Hi Timbale 1
      65	Lw Timbale 1	Lw Timbale 1	Lw Timbale 1	Lw Timbale 1
      66	Hi Agogo	Hi Agogo	Hi Agogo	Hi Agogo
      67	Lw Agogo	Lw Agogo	Lw Agogo	Lw Agogo
      68	Cabasa	Cabasa	Cabasa	Cabasa
      69	Maracas	Maracas	808 Maracas	808 Maracas
      70	ShortWhistle [EXC2]	ShortWhistle [EXC2]	ShortWhistle [EXC2]	ShortWhistle [EXC2]
      71
      C5	Long Whistle [EXC2]	Long Whistle [EXC2]	Long Whistle [EXC2]	Long Whistle [EXC2]
      72	Short Guiro [EXC3]	Short Guiro [EXC3]	Short Guiro [EXC3]	Short Guiro [EXC3]
      73	Long Guiro [EXC3]	Long Guiro [EXC3]	Long Guiro [EXC3]	Long Guiro [EXC3]
      74	Claves	Claves	808 Claves	808 Claves
      75	Hi WoodBlock	Hi WoodBlock	Hi WoodBlock	Hi WoodBlock
      76	Lw WoodBlock	Lw WoodBlock	Lw WoodBlock	Lw WoodBlock
      77	Mute Cuica [EXC4]	Mute Cuica [EXC4]	Mute Cuica [EXC4]	Mute Cuica [EXC4]
      78	Open Cuica [EXC4]	Open Cuica [EXC4]	Open Cuica [EXC4]	Open Cuica [EXC4]
      79	MuteTriangle [EXC5]	MuteTriangle [EXC5]	MuteTriangle [EXC5]	MuteTriangle [EXC5]
      80	OpenTriangle [EXC5]	OpenTriangle [EXC5]	OpenTriangle [EXC5]	OpenTriangle [EXC5]
      81	Shaker 1	Shaker 1	Shaker 1	Shaker 1
      82	Jingle Bell	Jingle Bell	Jingle Bell	Jingle Bell
      C6	Bell Tree	Bell Tree	Bell Tree	Bell Tree
      84	Castanets A	Castanets A	Castanets A	Castanets A
      85	Mute Surdo [EXC6]	Mute Surdo [EXC6]	Mute Surdo [EXC6]	Mute Surdo [EXC6]
      86	Open Surdo [EXC6]	Open Surdo [EXC6]	Open Surdo [EXC6]	Open Surdo [EXC6]
      87	----	----	----	----
      88	----	----	----	----
      89	----	----	----	----
      90	----	----	----	----
      91	----	----	----	----
      92	----	----	----	----
      93	----	----	----	----
      94	----	----	----	----
      95	----	----	----	----
      96	----	----	----	----

      ---: kein Sound
      [EXC] : Sounds mit gleicher EXC-Nummer können nie gleichzeitig erklingen.

      ORCHESTRA SOUND EFFECTBRUSH
      BRUSH 2

      	Metro.Click1	Metro.Click1	Metro.Click1	----
      	Metro.Bell 1	Metro.Bell 1	Metro.Bell 1	----
      	Bsh BD 2	Bsh BD 2	Concert BD 2	----
      C2	Bsh BD 1	Std2 BD 1	Concert BD 1	----
      	Rim Shot	Rim Shot	Rim Shot	----
      	Bsh Tap	Bsh Tap	Concert SD A	----
      	Bsh Slap	Bsh Slap	Castanets	High Q
      	Bsh Sweep	Bsh Sweep	Concert SD B	Slap
      	Lw Tom 2	Bsh Lw Tom 2	Timpani F	Scratch Push [EXC7]
      	Std Close HH [EXC1]	Std Close HH [EXC1]	Timpani F#	Scratch Pull [EXC7]
      	Lw Tom 1	Bsh Lw Tom 1	Timpani G	Sticks
      	Std Pedal HH [EXC1]	Std Pedal HH [EXC1]	Timpani G#	Square Click
      	Md Tom 2	Bsh Md Tom 2	Timpani A	Metronome Click
      	Std Open HH [EXC1]	Std Open HH [EXC1]	Timpani A#	Metronome Bell
      	Md Tom 1	Bsh Md Tom 1	Timpani B	Guitar sliding Finger
      C3	Hi Tom 2	Bsh Hi Tom 2	Timpani c	Guitar cutting noise (down)
      	Crash Cym 1	Crash Cym 1	Timpani c#	Guitar cutting noise (up)
      	Hi Tom 1	Bsh Hi Tom 1	Timpani d	String slap of double bass
      	Ride Cym 1	Ride Cym 1	Timpani d#	Fl.Key Click
      	China Cym	China Cym	Timpani e	Laughing
      	Ride Bell	Ride Bell	Timpani f	Screaming
      	Tambourine 1	Tambourine 1	Tambourine 1	Punch
      	Splash Cym	Splash Cym	Splash Cym	Heart Beat
      	Cowbell	Cowbell	Cowbell	Footsteps1
      	Crash Cym 2	Crash Cym 2	ConcertCym 2	Footsteps2
      	Vibra-Slap 1	Vibra-Slap 1	Vibra-Slap 1	Applause
      	Ride Cym 2	Ride Cym 2	ConcertCym 1	Door Creaking
      C4	Hi Bongo 1	Hi Bongo 1	Hi Bongo 1	Door
      	Lw Bongo 1	Lw Bongo 1	Lw Bongo 1	Scratch
      	Hi CongaMute	Hi CongaMute	Hi CongaMute	Wind Chimes
      	Hi Conga 1	Hi Conga 1	Hi Conga 1	Car-Engine
      	Lw Conga 2	Lw Conga 2	Lw Conga 2	Car-Stop
      	Hi Timbale 1	Hi Timbale 1	Hi Timbale 1	Car-Pass
      	Lw Timbale 1	Lw Timbale 1	Lw Timbale 1	Car-Crash
      	Hi Agogo	Hi Agogo	Hi Agogo	Siren
      	Lw Agogo	Lw Agogo	Lw Agogo	Train
      	Cabasa	Cabasa	Cabasa	Jetplane
      	Maracas	Maracas	Maracas	Helicopter
      	ShortWhistle [EXC2]	ShortWhistle [EXC2]	ShortWhistle [EXC2]	Starship
      C5	Long Whistle [EXC2]	Long Whistle [EXC2]	Long Whistle [EXC2]	Gun Shot
      	Short Guiro [EXC3]	Short Guiro [EXC3]	Short Guiro [EXC3]	Machine Gun
      	Long Guiro [EXC3]	Long Guiro [EXC3]	Long Guiro [EXC3]	Lasergun
      	Claves	Claves	Claves	Explosion
      	Hi WoodBlock	Hi WoodBlock	Hi WoodBlock	Dog
      	Lw WoodBlock	Lw WoodBlock	Lw WoodBlock	Horse-Gallop
      	Mute Cuica [EXC4]	Mute Cuica [EXC4]	Mute Cuica [EXC4]	Birds
      	Open Cuica [EXC4]	Open Cuica [EXC4]	Open Cuica [EXC4]	Rain
      	MuteTriangle [EXC5]	MuteTriangle [EXC5]	MuteTriangle [EXC5]	Thunder
      	OpenTriangle [EXC5]	OpenTriangle [EXC5]	OpenTriangle [EXC5]	Wind
      	Shaker 1	Shaker 1	Shaker 1	Seashore
      	Jingle Bell	Jingle Bell	Jingle Bell	Stream
      C6	Bell Tree	Bell Tree	Bell Tree	Bubble
      	Castanets A	Castanets A	Castanets A	Cat
      	Mute Surdo [EXC6]	Mute Surdo [EXC6]	Mute Surdo [EXC6]	----
      	Open Surdo [EXC6]	Open Surdo [EXC6]	Open Surdo [EXC6]	----
      	----	----	Applause	----
      	----	----	----	----
      	----	----	----	----
      	----	----	----	----
      	----	----	----	----
      	----	----	----	----
      	----	----	----	----
      	----	----	----	----
      	----	----	----	----

      ---: kein Sound
      [EXC] : Sounds mit gleicher EXC-Nummer können nie gleichzeitig erklingen.

      Liste der Instrumente (Rhythm Customize)

      ●POP

      PopCrashCym1

      PopCrashCym2

      Splash Cym

      Pop ChinaCym

      PopRideCym1A

      Pop RideCym2

      Pop RideBell

      Pop CloseHH1

      Pop CloseHH2

      Pop Pedal HH

      Pop Open HH

      Pop SD 1

      Pop SD 2

      Pop SD Flm B

      Pop SD 3C

      Pop SD 3D

      Pop SD Flm A

      R&B SD B

      Rk SD 2A

      Rk SD 2B

      Jz SD C

      Jz SD D

      Rm SD 1

      Rm SD 2

      8850 SD 1

      8850 SD 2

      SD Roll

      Pop Rim Shot

      Rk Rim ShotB

      Pop Hi Tom

      Pop HiTomFlm

      Pop Md Tom

      Pop MdTomFlm

      Pop Lw Tom

      Pop LwTomFlm

      Pop BD A

      Pop BD B

      Pop BD C

      Rk BD 2

      Jz BD 1

      Hip BD 1

      Std2 BD 2A

      Std2 BD 2B

      8850 BD 1

      8850 BD 2

      909 BD 1A

      909 BD 1B

      909 BD 2

      Jungle BD A

      Jungle BD B

      Tambourine 2

      BongoCowbelA

      BongoCowbelB

      ChaChaCowbel

      Vibra-Slap 2

      707 Claps

      Hand Clap 1A

      Hand Clap 1B

      Hand Clap 2

      Gospel Clap

      FlamencClapL

      FlamencClapR

      Finger Snap

      Hi Bongo 2

      Hi BongoMute

      Lw Bongo 2

      Lw BongoMute

      Hi CongaSlap

      Hi Conga 2

      Lw Conga 2

      Hi Timbale 2

      HiTimbaleFlm

      Lw Timbale 2

      LoTimbaleFlm

      HiTimbalePhr

      Hi Agogo

      Lw Agogo

      Shaker 1

      Shaker 2

      Shaker 3

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Castanets A

      Mute Surdo

      Open Surdo

      Cana

      Shekere 1

      Shekere 2

      Vox Afahhh B

      Vox That B

      Vox Aahhh B

      ●R&B

      PopCrashCym1

      PopCrashCym2

      Splash Cym

      Pop ChinaCym

      PopRideCym1A

      PopRideCym1B

      Pop RideBell

      Pop CloseHH1

      Pop CloseHH2

      Pop Pedal HH

      Pop Open HH

      R&B SD A

      R&B SD B

      Pop SD 3C

      Pop SD 3D

      Pop SD 3E

      Pop SD Flm A

      Pop SD Flm B

      Rk SD 2A

      Rk SD 2B

      Jz SD C

      Jz SD D

      Rm SD 1

      Rm SD 2

      8850 SD 1

      8850 SD 2

      SD Roll

      Pop Rim Shot

      Rk Rim ShotB

      Pop Hi Tom

      Pop HiTomFlm

      Pop Md Tom

      Pop MdTomFlm

      Pop Lw Tom

      Pop LwTomFlm

      Pop BD A

      Pop BD B

      Pop BD C

      Rk BD 2

      Jz BD 1

      Hip BD 1

      Std2 BD 2A

      Std2 BD 2B

      8850 BD 1

      8850 BD 2

      909 BD 1A

      909 BD 1B

      909 BD 2

      Jungle BD A

      Jungle BD B

      Tambourine 2

      BongoCowbelA

      BongoCowbelB

      ChaChaCowbel

      Vibra-Slap 2

      707 Claps

      Hand Clap 1A

      Hand Clap 1B

      Hand Clap 2

      Gospel Clap

      FlamencClapL

      FlamencClapR

      Finger Snap

      Hi Bongo 2

      Hi BongoMute

      Lw Bongo 2

      Lw BongoMute

      Hi CongaSlap

      Hi Conga 2

      Lw Conga 2

      Hi Timbale 2

      HiTimbaleFlm

      Lw Timbale 2

      LoTimbaleFlm

      HiTimbalePhr

      Hi Agogo

      Lw Agogo

      Shaker 1

      Shaker 2

      Shaker 3

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Castanets A

      Mute Surdo

      Open Surdo

      Cana

      Shekere 1

      Shekere 2

      Vox Afahhh B

      Vox That B

      Vox Aahhh B

      ●ROCK

      PopCrashCym1

      Splash Cym

      Pop ChinaCym

      China Cym

      Rk Ride Cym

      PopRideCym1B

      Pop RideBell

      Rk CloseHH 1

      Rk CloseHH 2

      Rk Pedal HH

      Rk Open HH

      Rk SD 1A

      Rk SD 1B

      Rk SD Flm

      Pop SD 3A

      Pop SD 3B

      Pop SD 3C

      Pop SD 3D

      Pop SD Flm A

      R&B SD B

      Jz SD C

      Jz SD D

      Rm SD 1

      Rm SD 2

      8850 SD 1

      8850 SD 2

      SD Roll

      Rk Rim ShotA

      Rk Rim ShotB

      Rk Hi Tom

      Rk HiTom Flm

      Rk Md Tom

      Rk MdTom Flm

      Rk Lw Tom

      Rk LwTom Flm

      Rk BD 1A

      Rk BD 1B

      Rk BD 2

      Pop BD C

      Jz BD 1

      Hip BD 1

      Std2 BD 2A

      Std2 BD 2B

      8850 BD 1

      8850 BD 2

      909 BD 1A

      909 BD 1B

      909 BD 2

      Jungle BD A

      Jungle BD B

      Tambourine 2

      BongoCowbelA

      BongoCowbelB

      ChaChaCowbel

      Vibra-Slap 2

      707 Claps

      Hand Clap 1A

      Hand Clap 1B

      Hand Clap 2

      Gospel Clap

      FlamencClapL

      FlamencClapR

      Finger Snap

      Hi Bongo 2

      Hi BongoMute

      Lw Bongo 2

      Lw BongoMute

      Hi CongaSlap

      Hi Conga 2

      Lw Conga 2

      Hi Timbale 2

      HiTimbaleFlm

      Lw Timbale 2

      LoTimbaleFlm

      HiTimbalePhr

      Hi Agogo

      Lw Agogo

      Shaker 1

      Shaker 2

      Shaker 3

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Castanets A

      Mute Surdo

      Open Surdo

      Cana

      Shekere 1

      Shekere 2

      Vox Afahhh B

      Vox That B

      Vox Aahhh B

      ●JAZZ BRUSH

      Jz CrashCym1

      Jz CrashCym2

      Splash Cym

      Jz China Cym

      Jz RideCym 1

      Jz RideCym 2

      Pop RideCym2

      Pop CloseHH1

      Pop CloseHH2

      Pop Pedal HH

      Pop Open HH

      Jz SD A

      Jz SD B

      Jz SD C

      Jz SD D

      Jz SD Sweep1

      Jz SD Sweep2

      Pop SD 3A

      Pop SD 3B

      Pop SD 3C

      Pop SD 3D

      Pop SD Flm A

      R&B SD B

      Rm SD 1

      Rm SD 2

      8850 SD 1

      8850 SD 2

      SD Roll

      Rk Rim ShotB

      Jz Hi Tom

      Jz HiTom Flm

      Jz Md Tom

      Jz MdTom Flm

      Jz Lw Tom

      Jz LwTom Flm

      Pop BD A

      Pop BD B

      Pop BD C

      Rk BD 2

      Jz BD 1

      Hip BD 1

      Std2 BD 2A

      Std2 BD 2B

      8850 BD 1

      8850 BD 2

      909 BD 1A

      909 BD 1B

      909 BD 2

      Jungle BD A

      Jungle BD B

      Tambourine 2

      BongoCowbelA

      BongoCowbelB

      ChaChaCowbel

      Vibra-Slap 2

      707 Claps

      Hand Clap 1A

      Hand Clap 1B

      Hand Clap 2

      Gospel Clap

      FlamencClapL

      FlamencClapR

      Finger Snap

      Hi Bongo 2

      Hi BongoMute

      Lw Bongo 2

      Lw BongoMute

      Hi CongaSlap

      Hi Conga 2

      Lw Conga 2

      Hi Timbale 2

      HiTimbaleFlm

      Lw Timbale 2

      LoTimbaleFlm

      HiTimbalePhr

      Hi Agogo

      Lw Agogo

      Shaker 1

      Shaker 2

      Shaker 3

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Castanets A

      Mute Surdo

      Open Surdo

      Cana

      Shekere 1

      Shekere 2

      Vox Afahhh B

      Vox That B

      Vox Aahhh B

      ●HIP HOP

      Crash Cym 1

      Crash Cym 2

      Splash Cym

      Reverse Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      808CloseHH A

      808CloseHH B

      808 Open HH

      Dnc SD 2A

      Dnc SD 2B

      Dnc SD 2C

      Dnc SD 2D

      Dnc SD 2E

      Dnc SD 2F

      Dnc SD 2G

      Dnc SD 2H

      Dnc SD 1A

      Dnc SD 1B

      Dnc SD 1C

      Dnc SD 1D

      Std SD 1A

      Std SD 1B

      Std SD 1C

      Std SD 1D

      Std SD 2A

      Std SD 2B

      Std2 SD 1

      Rm SD 1A

      Rm SD 1B

      Rm SD 1C

      Elec SD

      808 SD A

      808 SD B

      808 SD C

      909 SD A

      909 SD B

      909 SD C

      909 SD D

      909 SD E

      909 SD F

      Concert SD

      SD Roll

      808 Rim Shot

      Sticks

      Lw Tom 1

      Lw Tom 2

      Md Tom 1

      Md Tom 2

      Hi Tom 1

      Hi Tom 2

      808 BD 2A

      808 BD 2B

      808 BD 2C

      808 BD 2D

      808 BD 2E

      808 BD 2F

      808 BD 2G

      808 BD 2H

      808 BD 2I

      808 BD 2J

      808 BD 2K

      808 BD 2L

      808 BD 2M

      808 BD 2N

      808 BD 1

      Hip BD 2

      Std BD 1

      Std2 BD 1

      Rm BD

      Elec BD

      TambourinShk

      808 Cowbell

      Vibra-Slap 1

      Hand Clap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      808 Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Castanets A

      Mute Surdo

      Open Surdo

      Applause

      High-Q

      Slap

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Click2

      Metro.Bell 1

      Metro.Bell 2

      Voice One

      Voice Two

      Voice Three

      ●VOX DRUM

      Vox Dut

      Vox Dom

      Vox Trush

      Vox Hehho

      Vox Doyear

      Vox Thu

      Vox That A

      Vox That B

      Vox Aahhh A

      Vox Aahhh B

      Vox Tu

      Vox Dooh

      Vox Ptu

      Vox Down

      Vox Pa

      Vox Bom

      Vox Toear

      Vox Aahhu

      Vox Toya

      Vox Thuh

      Vox Cheey

      Vox Cymm

      Vox Tub

      Vox Pruru

      Vox Tut

      Vox Tyun

      Vox Tdum

      Vox Afahhh A

      Vox Afahhh B

      Pop Pedal HH

      Pop SD 3C

      Pop SD 3D

      Pop SD Flm A

      R&B SD B

      Rk SD 2A

      Rk SD 2B

      Jz SD C

      Jz SD D

      Rm SD 1

      Rm SD 2

      8850 SD 1

      8850 SD 2

      Rk Rim ShotB

      Pop BD C

      Rk BD 2

      Jz BD 1

      Hip BD 1

      Vox Bum

      Std2 BD 2

      8850 BD 1

      8850 BD 2

      909 BD 1A

      909 BD 1B

      909 BD 2

      Jungle BD A

      Jungle BD B

      BongoCowbelA

      BongoCowbelB

      707 Claps

      Hand Clap 1A

      Hand Clap 1B

      Hand Clap 2

      Gospel Clap

      FlamencClapL

      FlamencClapR

      Finger Snap

      Hi Bongo 2

      Hi BongoMute

      Lw Bongo 2

      Lw BongoMute

      Hi CongaSlap

      Hi Conga 2

      Lw Conga 2

      Hi Timbale 2

      HiTimbaleFlm

      Lw Timbale 2

      LoTimbaleFlm

      HiTimbalePhr

      Hi Agogo

      Lw Agogo

      Shaker 1

      Shaker 2

      Shaker 3

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Castanets A

      Mute Surdo

      Open Surdo

      Cana

      Shekere 1

      Shekere 2

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      Hand Clap 1

      Finger SnapA

      Finger SnapB

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Bar Chimes B

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      ●ROOM

      Crash Cym 1

      Crash Cym 2

      Splash Cym

      China Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      Std Close HH

      Std Pedal HH

      Std Open HH

      Std SD 1

      Std SD 2

      SD Roll

      Rim Shot

      Sticks

      Rm Hi Tom 1

      Rm Hi Tom 2

      Rm Md Tom 1

      Rm Md Tom 2

      Rm Lw Tom 1

      Rm Lw Tom 2

      Std BD 1

      Std BD 2

      Tambourine 1

      Cowbell

      Vibra-Slap 1

      Hand Clap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      ● STANDARD

      Crash Cym 1

      Crash Cym 2

      Splash Cym

      China Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      Std Close HH

      Std Pedal HH

      Std Open HH

      Std SD 1

      Std SD 2

      SD Roll

      Rim Shot

      Sticks

      Hi Tom 1

      Hi Tom 2

      Md Tom 1

      Md Tom 2

      Lw Tom 1

      Lw Tom 2

      Std BD 1

      Std BD 2

      Tambourine 1

      Cowbell

      Vibra-Slap 1

      Hand Clap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      ●STANDARD 2

      Crash Cym 1

      Crash Cym 2

      Splash Cym

      China Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      Std2 CloseHH

      Std2 PedalHH

      Std2 Open HH

      Std2 SD 1

      Std2 SD 2

      SD Roll

      Rim Shot

      Sticks

      Hi Tom 1

      Hi Tom 2

      Md Tom 1

      Md Tom 2

      Lw Tom 1

      Lw Tom 2

      Std2 BD 1

      Std2 BD 2

      Tambourine 1

      Cowbell

      Vibra-Slap 1

      ●ROOM 2

      Crash Cym 1

      Crash Cym 2

      Splash Cym

      China Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      Std2 CloseHH

      Std2 PedalHH

      Std2 Open HH

      Rm SD 1

      Std2 SD 1

      SD Roll

      Rim Shot

      Sticks

      Rm2 Hi Tom 1

      Rm2 Hi Tom 2

      Rm2 Md Tom 1

      Rm2 Md Tom 2

      Rm2 Lw Tom 1

      Rm2 Lw Tom 2

      Rm BD

      Std2 BD 1

      Tambourine 1

      Cowbell

      Vibra-Slap 1

      Hand Clap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      ●POWER

      Crash Cym 1

      Crash Cym 2

      Splash Cym

      China Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      Std Close HH

      Std Pedal HH

      Std Open HH

      Gated SD

      Std SD 2

      SD Roll

      Rim Shot

      Sticks

      Rm Hi Tom 1

      Rm Hi Tom 2

      Rm Md Tom 1

      Rm Md Tom 2

      Rm Lw Tom 1

      Rm Lw Tom 2

      Pwr BD

      Std BD 2

      Tambourine 1

      Cowbell

      Vibra-Slap 1

      Hand Clap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      ELECTRONIC

      Crash Cym 1

      Crash Cym 2

      Splash Cym

      Reverse Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      Std Close HH

      Std Pedal HH

      Std Open HH

      Elec SD

      Gated SD

      SD Roll

      Rim Shot

      Sticks

      Elec HiTom 1

      Elec HiTom 2

      Elec MdTom 1

      Elec MdTom 2

      Elec LwTom 1

      Elec LwTom 2

      Elec BD

      Std BD 2

      Tambourine 1

      Cowbell

      Vibra-Slap 1

      Hand Clap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      ●TR-808

      808 Cym

      Crash Cym 2

      Splash Cym

      China Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      808CloseHH A

      808CloseHH B

      808 Open HH

      808 SD

      Std SD 2

      SD Roll

      808 Rim Shot

      Sticks

      808 Hi Tom 1

      808 Hi Tom 2

      808 Md Tom 1

      808 Md Tom 2

      808 Lw Tom 1

      808 Lw Tom 2

      808 BD 1

      Std BD 2

      Tambourine 1

      808 Cowbell

      Vibra-Slap 1

      Hand Clap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      808 Hi Conga

      808 Md Conga

      808 Lw Conga

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      808 Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      808 Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      ●DANCE

      808 Cym

      Crash Cym 2

      Splash Cym

      China Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      808CloseHH A

      808CloseHH B

      808 Open HH

      909 SD

      Dnc SD 2B

      SD Roll

      808 Rim Shot

      Dnc SD 1

      808 Hi Tom 1

      808 Hi Tom 2

      808 Md Tom 1

      808 Md Tom 2

      808 Lw Tom 1

      808 Lw Tom 2

      808 BD 2A

      Std2 BD 1

      Tambourine 1

      808 Cowbell

      Vibra-Slap 1

      Hand Clap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      808 Hi Conga

      808 Md Conga

      808 Lw Conga

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      808 Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      808 Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      ●JAZZ

      Crash Cym 1

      Crash Cym 2

      Splash Cym

      China Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      Std Close HH

      Std Pedal HH

      Std Open HH

      Std SD 1

      Std SD 2

      SD Roll

      Rim Shot

      Sticks

      Hi Tom 1

      Hi Tom 2

      Md Tom 1

      Md Tom 2

      Lw Tom 1

      Lw Tom 2

      Bsh BD 1

      Bsh BD 2

      Tambourine 1

      Cowbell

      Vibra-Slap 1

      Hand Clap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      ●BRUSH

      Crash Cym 1

      Crash Cym 2

      Splash Cym

      China Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      Std Close HH

      Std Pedal HH

      Std Open HH

      Bsh Tap

      Bsh Slap

      Bsh Sweep

      SD Roll

      Rim Shot

      Sticks

      Hi Tom 1

      Hi Tom 2

      Md Tom 1

      Md Tom 2

      Lw Tom 1

      Lw Tom 2

      Bsh BD 1

      Bsh BD 2

      Tambourine 1

      Cowbell

      Vibra-Slap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      Bsh Sweep

      SD Roll

      Rim Shot

      Sticks

      Bsh Hi Tom 1

      Bsh Hi Tom 2

      Bsh Md Tom 1

      Bsh Md Tom 2

      Bsh Lw Tom 1

      Bsh Lw Tom 2

      Std2 BD 1

      Bsh BD 2

      Tambourine 1

      Cowbell

      Vibra-Slap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      ●ORCHESTRA

      ConcertCym 1

      ConcertCym 2

      Splash Cym

      Ride Cym 1

      Std Close HH

      Std Pedal HH

      Std Open HH

      Concert SD A

      Concert SD B

      SD Roll

      Rim Shot

      Sticks

      Timpani f

      Timpani e

      Timpani d#

      Timpani d

      Timpani c#

      Timpani c

      Timpani B

      Timpani A#

      Timpani A

      Timpani G#

      Timpani G

      Timpani F#

      Timpani F

      Concert BD 1

      Concert BD 2

      Tambourine 1

      Cowbell

      Vibra-Slap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Castanets B

      Mute Surdo

      Open Surdo

      Applause

      Square Click

      Metro.Click1

      Metro.Bell 1

      Bedeutung of

      Rk → Rock

      Jz → JazzBrush

      Hip → HipHop

      Std → Standard

      Rm → Room

      Std2 → Standard2

      Rm2 → Room2

      Pwr → Power

      Elec → Electric

      Bsh → Brush

      Hi High

      Md → Mid

      Lw → Low

      Cym → Cymbal

      HH → HighHat

      SD → SnareDrum

      BD → BassDrum

      Flm → Flam

      Phr Phrase

      Metro. → Metronome

      ●BRUSH 2

      Crash Cym 1

      Crash Cym 2

      Splash Cym

      China Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      Std Close HH

      Std Pedal HH

      Std Open HH

      Bsh Tap

      Bsh Slap

      Liste der Rhythmen

      ■Big Band/Swing

      New Big Band

      Fast BigBand

      Big Serenade

      LooseBigBand

      Swing

      Organ Swing

      Slow Swing

      Scat Swing

      Jazz Band

      BigBandSwing

      Big Band

      Blues

      Combo

      Club Swing

      Vocal Swing

      ■Country/Gospel

      D Country 2

      Cntry Dreams

      OldtimeCntry

      CountryWaltz

      Gospel Pop

      Soft Gospel

      GospelBallad

      Gospel 2

      Cajun

      Twostep

      Anthem

      Revival

      R&B

      ■Oldies/Contempo

      Dreamin'

      '50s Pop 1

      Let's Twist

      Swing Pop

      Groovin'

      Michael'sPop

      '70s 1

      Let's Dance

      Mersey Beat

      Surffun

      Pop'n'Roll

      Acoustic Pop

      Easy Listen2

      Hip Hop

      House Pop

      Euro Dance

      Beach Sound

      Ballad

      8BeatBallad2

      Love Romance

      Soft Ballad

      Love Songs

      6/8 Ballad

      MediumBallad

      Scat Ballad

      Crystal

      SunnyFeelin'

      Pop Ballad

      Torch Song

      ■World

      Paris

      French Waltz

      Irish

      Hawaiian

      Hula

      Latin

      Bossa Nova 1

      Samba Rio

      Salsa

      Mambo 3

      Slow Rhumba

      Beguine

      Trad Tango

      ChaCha 2

      Bossa Nova 2

      Slow Bossa

      Samba

      Slow Beguine

      Plena

      Latin

      Latin Fusion

      Waltz/March

      StringsWaltz

      Waltz

      Quiet Waltz

      Slow Waltz

      March

      MarchingBand

      March 4/4

      March 2/4

      Summer Days

      Simple March

      ■Trad/Showtime

      Foxtrot 2

      Quick Step

      Dixieland

      Lager Polka

      Broadway

      Raindrops

      Festival

      Screen 2

      Acoustic

      Guitar Trio

      Fireside

      G.Slow

      P.Pop

      P.Slow

      P.Swing

      R.8-Beat 1

      R.8-Beat 2

      R.16-Beat 1

      R.16-Beat 2

      R.16-Beat 3

      R.Swing 1

      R.Shuffle 1

      R.Waltz 1

      R.March 1

      R.5-Beat

      Disk/User

      6/8 Ballad

      Trad Tango

      MarchingBand

      Guitar Trio

      Liste der Disk-Music Styles

      Disk 1

      01 BigBndBalld2

      02 Boogie

      03 Jazz Band

      04 Blues 2

      05 Blues 3

      06 Big Band 4

      07 Swing

      08 MidiumSwing2

      09 Slow Swing 2

      10 Bluegrass 1

      11 Bluegrass 2

      12 Cajun

      13 Slow Country

      14 ContryBallad

      15 CountrySwing

      16 Two Step 2

      17 Train Beat

      18 Twist 2

      19 Slow Rock 2

      20 Baroque

      21 Classic

      22 Charleston

      23 Dixieland 2

      24 Foxtrot

      25 Macarena

      26 Miami

      27 Merenge

      28 Reggae

      29 Tequila

      30 Hawaiian 2

      31 Bossa Nova 2

      32 FastBosaNova

      33 Bossa Nova 5

      34 Chacha 3

      35 Salsa 2

      36 Mambo 2

      37 Samba 2

      38 Tango 4

      39 Beguine 2

      40 Easy Listen3

      41 Easy Listen4

      42 Easy Listen5

      43 Easy Listen6

      44 Easy Listen7

      45 Pop Piano

      46 ShufflePop 1

      47 Gospel 2

      48 GospelBallad

      49 French Waltz

      50 Vienna Waltz

      51 Folk Waltz

      52 Slow Waltz 2

      53 Swing Waltz

      54 March 2/4

      55 D Marsch 6/8

      56 R&B 2

      57 Rock'n'Roll2

      58 Rock'n'Roll3

      59 Contemp 1

      60 Contemp 2

      61 Funk 1

      62 Dance Pop 2

      Disk 2

      01 Standard

      02 Five

      03 Afro & Swing

      04 Country Rock

      05 ContryWaltz2

      06 Western

      07 Western 2

      08 Ragtime 2

      09 PianoBoogie2

      10 Reggae 2

      11 Volk Musik

      12 Bossa Nova 6

      13 Rhumba 3

      14 Dance Rhumba

      15 Dance Mambo

      16 Tango 3

      17 Tango 5

      18 Tango 6

      19 Sevilla

      20 Pop 1

      21 Pop 2

      22 Pop 3

      23 Ballad 2

      24 Ballad 3

      25 Simple 8Beat

      26 Gt.Arpeggio1

      27 Gt.Arpeggio2

      28 ThreeFinger1

      29 ThreeFinger2

      30 Gt.Stroke

      31 Gt.Shuffle

      32 16BeatShffl2

      33 DeutchWalzer

      34 Jazz Waltz 2

      35 Swing Waltz2

      36 SimpleMarch2

      37 Folk Dance

      38 8Beat Enka

      39 16Beat Enka

      40 Ondo

      41 Schlager 1

      42 Schlager 2

      43 Schlager 3

      44 Contemp 3

      45 Rock 1

      46 Rock 2

      47 Rock 3

      48 Funk 2

      49 70's Disco 2

      50 Dance Pop 1

      51 Dance Pop 3

      52 Dance Pop 4

      53 Dance Pop 5

      World

      01 Tejano

      02 Country Folk

      03 Country Rock

      04 CountryBlues

      05 Rock'n'Night

      06 StridePiano

      07 Piano Ballad

      08 SFX Movie

      09 Scotland 6/8

      10 British Pop

      11 Disco People

      12 70's 8beat

      13 On The Town

      14 Fast Waltz

      15 12/8 Ballad

      16 Easy Swing

      17 German Waltz

      18 Deutsch-Pop

      19 Polonaise

      20 Ballade 6/8

      21 Disco-Beat

      22 Party-Beat

      23 Dt'Halfbeat

      24 Evergreen

      25 Paris Waltz

      26 Paris March

      27 ChansonTango

      28 Java

      29 French Pop 1

      30 French Pop 2

      31 French Pop 3

      32 Paso Doble

      33 Mood Kayou

      34 TasogareTown

      35 Enka 1

      36 Enka 2

      37 16Beat Pop

      38 Power 8Beat

      39 AshitaNoHero

      40 Groupe Sounds

      41 House Pop

      Liste der Akkorde

      • Symbol: Noten, die den Akkord bestimmen.
        ★ Symbol: Der Akkord kann nur durch Spielen der Note „★“ erzeugt werden.

      CC#DE EF






      b






      Cmaj7 C#maj7 Dmaj7 E maj7 Emaj7 Fmaj7






      b






      C7 C#7 D7 E 7 E7 F7






      b






      Cm C#m Dm E m Em Fm






      b






      Cm7 C#m7 Dm7 E m7 Em7 Fm7






      b






      Cdim C#dim Ddim E dim Edim






      b






      Cm7b5 C#m7b5




      Dm7 b5


      Eb m7b5


      Em7b5


      Fm7b5


      Caug C#aug




      Daug


      Ebaug


      Eaug


      Faug


      Csus4 C#sus4


      Dsus4 E sus4


      s4 Esus4


      b Fsus4






      C7sus4 C#7sus4


      C#7sus4


      D7sus4


      Eb7sus4


      E7sus4


      F7sus4


      C6 C#6 D6 E 6 E6






      b




      F6


      Cm6 C#m6


      C#m6 Dm6


      Dm6 Eb m6


      Eb m6 Em6


      Em6 Fm6


      Fm6




      Sachwortverzeichnis

      Akkord

      Mehrere Noten gleichzeitig ergeben einen "Akkord". Für die eindeutige Bestimmung müssen mindestens drei Noten gleichzeitig gespielt werden.

      Arrangement

      Ein Arrangement ist ein bestimmte Abfolge eines Musikstückes. Sie können z.B. das Original eines Songs unterschiedlich arrangieren und erhalten so verschiedene Versionen des gleichen Ursprung-Songs.

      Automatische Begleitung

      Die automatische Begleitung wird auch als "Arranger" bezeichnet und kann durch Spielen einer Note bzw. eines Akkordes auf dem unteren Manual gestartet werden.

      Basis-Akkorde

      Zu diesen gehören die am häufigsten verwendeten Akkorde: Dur (Major), Moll (Minor), Moll-Septime (Minor Seventh), Moll-Septime mit verringerter Quinte (Minor Seventh 5), Dominant-Sept-Akkorde und verringerte Septimen-Akkorde.

      Chorus

      Ein Effekt, der durch eine Modulation die Stereobreite des Klangs im Stereofeld verbreitert.

      Ending

      Die Abschluss-Phrase der automatischen Begleitung.

      Glide

      Ein Gleit-Effekt, bei dem die Tonhöhe kurz abgesenkt und dann auf die normale Tonhöhe geführt wird.

      Intro

      Die Einleitungs-Phrase der automatischen Begleitung.

      Inversion

      Bezeichnet die Umkehrung eines Akkordes. Beispiel: der Akkord „C–E–G“ wird als “C-Dur-Grundakkord“ bezeichnet. Die erste Umkehrung ist, wenn die Note “C” oben gespielt wird, also “E–G–C”. Diese erste Umkehrung wird als “Sextakkord“ bezeichnet. Die Notenfolge “G–C–E“ ist die zweite Umkehrung und wird als “Quartsext-Akkord“ bezeichnet.

      Mute

      Bezeichnet die Stummschaltung einer Spur des Composers. Die Noten einer stummgeschalteten Spur erklingen nicht.

      Pitch Bend

      Ein Effekt, welcher die Tonhöhe nach unten oben beugt.

      Registrierung

      Eine Registrierung speichert alle wichtigen manuellen Einstellungen eines Instrumentes. Nach der Speicherung können alle Einstellungen nur durch die einfache Auswahl einer Registrierung wieder abgerufen werden.

      Reverb

      Reverb ist ein Halleffekt, der die akustischen Reflektionen einer Räumlichkeit nachbildet (z.B. Kirche oder Konzert-halle).

      Root Note

      Bezeichnet den Grundton eines Akkordes. Beispiel: für den Akkord "C-E-G" (C-Dur) ist die Note "C" der Grundton.

      Rotary

      Ein Effekt, der den Klangeffekt eines sich drehenden Lautsprechers simuliert. Die Dreh-Geschwindigkeit ist zwischen "langsam" und "schnell" umschaltbar.

      Split

      bezeichnet das Auftrennen des Manuals in zwei Bereiche. Jedem Bereich kann ein eigener Klang zugeordnet werden. Der Teilpunkt wird "Splitpunkt" genannt.

      Sustain

      Bezeichnet das Halten eines Klanges nach Drücken des Damper Pedals. Die gespielten Noten werden auch nach Loslassen der Tasten des Manuals gehalten. Der Sustain-Effekt ist ausführbar für die Noten des Upper Part, Lower Part und Pedal Part

      Vibrato

      Vibrato ist eine zyklische Modulation der Tonhöhe.

      ■Die Klangerzeugung der Roland ATELIER-Orgeln

      Die ATELIER-Orgeln sind kompatibel zum General MIDI-System (GM), zum General MIDI 2-System (GM2) und zum Roland GS-Format.

      General MIDI



      Das General MIDI-System ist ein Industriestandard für elektronische Musikinstrumente. Das GM-System definiert die Minimalanzahl zu erkennender Stimmen, legt fest, welche MIDI-Befehle erkannt werden und welcher Sound einer bestimmten Programmwechsel-Nummer zugeordnet ist. Außerdem wird die Anordnung von Drum-Sounds auf der Tastatur bestimmt. Das General MIDI-Logo auf einem Instrument garantiert die Kompatibilität zu allen Instrumenten und Songdaten, welche ebenfalls das General MIDI-Logo tragen.

      General MIDI 2



      Das General MIDI 2-System ist ein erweiterter Industriestandard für elektronische Musikinstrumente. Das GM2-System definiert die Minimalanzahl zu erkennender Stimmen, legt fest, welche MIDI-Befehle erkannt werden und welcher Sound einer bestimmten Programmwechsel-Nummer zugeordnet ist. Außerdem wird die Anordnung von Drum-Sounds auf der Tastatur bestimmt. Das General MIDI2-Logo auf einem Instrument garantiert die Kompatibilität zu allen Instrumenten und Songdaten, welche ebenfalls das General MIDI2-Logo tragen. Der deutlichste Unterschied zum einfachen General MIDI-System sind die erhöhte Anzahl der Klänge (von 128 auf 256) und die genormte Steuerbarkeit verschiedener Sound-Parameter (ähnlich wie im Roland GS-Format).

      GS Format



      Das Roland GS-Format legt fest, auf welche Weise multitimbrale Instrumente auf bestimmte MIDI-Befehle reagieren. Das GS-Format bestimmt Spezifikationen für Sounds, Editierfunktionen, Effekte und weitere standardisierte Parameter. Jedes Instrument, welches das GS-Logo trägt, ist kompatibel zu allen Musikdaten, die im GS-Format erstellt wurden. Alle GS-Instrumente sind auch automatisch General MIDI- und General MIDI2-kompatibel.

      SMF with Lyrics



      "SMF with Lyrics" bezeichnet SMF (Standard MIDI File) Songs mit integrierten Textdaten. Bei einer Orgel der Roland Atelier S-Serie können die Songtexte entweder im Display oder auf einem externen Fernsehgerät (mit Videoeingang) angezeigt werden.

      XGlite



      Das XG-Format ist ein Klangformat der YAMAHA Corporation. Dieses Format legt fest, wie Klänge und Effekte editiert werden (zusätzlich zu den Möglichkeiten des General MIDI 1-Systems). "XGlite" ist eine einfache Form des "XG"-Formats. Jede XG-Musikdatei kann mit einem XGlite-kompatiblen Instrument abgespielt werden. Zu beachten ist, dass trotz der Kompatibilität der Daten die Musikdaten unterschiedlich erklingen können (aufgrund der reduzierten Anzahl der Kontroll-Parameter für Klänge und Effekte im "XGlite"-Format im Vergleich zum originalen XG-Format).

      Einstellungen, die nach Ausschalten gespeichert bleiben

      ■Einstellungen, die im internen System abgelegt werden

      Arranger Update

      Trans. Update (Transpose Update)

      Master Tune

      Rotary Speed

      Rotary Color

      Regist Shift (Registration Shift)

      Exp. Curve (Expression Curve)

      Send PC Switch

      MIDI IN Mode

      Lyric On/Off

      Metronome Sound

      Registration Name

      Main Bouncing Ball

      Main Background

      Auto Std Tempo (Auto Standard Tempo)

      ■Einstellungen, die für die Registrierungen gesichert werden

      Registration Name

      Regist Shift (Registration Shift)

      Arranger Update

      Trans. Update (Transpose Update)

      Exp. Curve (Expression Curve)

      ■Einstellungen, die in einer einzelnen Registrierung gespeichert werden

      Reverb Type

      Reverb Depth

      Solo [To Lower]-Taster (ON/OFF)

      Pedal [To Lower]-Taster (ON/OFF)

      Transpose [-] [+] - Taster (Key Transpose)

      L Foot Switch (Left Foot Switch Assignment)

      R Foot Switch (Right Foot Switch Assignment)

      Damper Pedal (Damper Pedal Assignment)

      [Harmony Intelligence]-Taster (ON/OFF)

      Harmony Intelligence Type

      Rotary [Fast/Slow]-Taster (ON/OFF)

      Rotary [ON/OFF]-Taster (ON/OFF)

      Bender/Vibrato Assignment

      Pitch Bend Range

      Pedal Bass Mode

      Solo Mode

      Solo To Lower Mode

      Solo Split Point

      Sustain (ON/OFF)

      Sustain Length

      Tx MIDI Channel

      Initial Touch

      PC Number (Program Change Number)

      Bank LSB (Bank Select LSB)

      Bank MSB (Bank Select MSB)

      Wall Type

      Die Klänge der Parts

      Level [▲][▼] (Part Balance Volume)

      Die Reverb-Lautstärken der Parts

      Die Chorus-Einstellungen (ON/OFF) der Klänge

      Die Oktavlage der Parts

      Die Klänge der [Others]-Taster der Parts

      [Drums/SFX]-Taster (ON/OFF)

      Drum/SFX Set

      Ausgewählter Rhythmus

      [Intro/Ending]-Taster (ON/OFF)

      [Sync Start]-Taster (ON/OFF)

      Style Orchestrator

      Variation/Original

      Chord Intelligence ON/OFF

      Chord Hold ON/OFF

      Leading Bass ON/OFF

      Arranger [ON/OFF]-Taster (ON/OFF)

      Lower Voice [Hold]-Taster (ON/OFF)

      Tempo-Einstellung

      Lautstärke der Automatischen Begleitung

      Reverb-Lautstärke der Automatischen Begleitung

      Lautstärke des Rhythmus Drum-Parts

      Reverb-Lautstärke des Rhythmus Drum-Parts

      Lautstärke des Rhythmus Bass-Parts

      Reverb-Lautstärke des Rhythmus Bass-Parts

      Roland Organ
      AT-45
      MIDI-Implementationstabelle
      Version : 1.00

      Function...		Transmitted	Recognized	Remarks
      Basic Channel	Default	1 (Solo)2 (Pedal)3 (Lower)4 (Upper)11 (Drums/SFX)16 (Expression, PC)	1 (Solo)*52 (Pedal)*53 (Lower)*54 (Upper)*511 (Drums/SFX)*516 (Expression)*51-16 (GM2/GS)*6X
      	Changed	1-16
      Mode	DefaultMessages Altered	xxx**********	Mode 3Mode 3, 4(M=1)	*10
      Note Number:	True Voice	29-103**********	0-1270-127
      Velocity	Note ONNote OFF	O *1x 8n v=64	Ox
      After Touch	Key'sCh's	xx	O *2, 8O *2, 7, 8, 9
      Pitch Bend		x	O *2, 7, 8, 9
      Control Change	0, 32156, 387101116646566677172737475767784919398, 99100, 101	O *1xxxxxxxx	O *3, 7, 8O *2, 7, 8, 9O *2, 7, 8O *2, 7, 8, 9O *3, 7, 8, 9O *3, 7, 8, 9O *4O *3, 7, 8, 9O *3, 7, 8O *2, 7, 8O *2, 7, 8O *7O *7O *7O *7O *7O *7O *2, 8O *3, 7, 8O *3, 7, 8O *3, 8O *2, 7, 8, 9	Bank selectModulationPortamento timeData entryVolumePanpotExpressionGeneral purpose controller (Glide)Hold 1PortamentoSostenutoSoftResonanceRelease TimeAttack TimeCut offDecay TimeVibrato TimeVibrato DepthPortamento controlEffect1 depthEffect3 depthNRPN LSB, MSBRPN LSB, MSB
      Prog Change : True #		0-127 *1**********	O *3, 7, 8, 90-127	Program number 1-128
      System Exclusive		x	O
      System Common	: Song Pos: Song Sel: Tune	xxx	xxx
      System Real Time	: Clock: Commands	OO	xx
      Aux Message	: All sound off: Reset all controllers: Local Control: All Notes OFF: Active Sense: Reset	xxxxx	O (120, 126, 127) *7, 8O *7, 8xO (123-125) *7, 8, 9Ox
      Notes		*1 O x is selectable. *6 With MIDI IN Mode 1*2 O x is selectable by SysEx. (GS Part) *7 Received in GM2 mode*3 Not received in the keyboard part *8 Received in GS mode*4 Can be received in the keyboard part *9 Received in General MIDI mode*5 With MIDI IN Mode 2 *10 Recognize as M=1 even if M≠1.

      Mode 1 : OMNI ON, POLY
      Mode 3 : OMNI OFF, POLY
      Mode 2: OMNI ON, MONO
      Mode 4: OMNI OFF, MONO
      O:Yes
      X: No

      Liste der Demo Songs

      Songtitel Komponist Künstler Copyright
      Pop Organ Ralf Schink	Ralf Schink © 2004 Roland Corporation
      Jazz Combo Ric Iannone	Ric Iannone © 2003 Roland Corporation
      Slow Waltz Ric Iannone	Ric Iannone © 2003 Roland Corporation
      Hawaiian Ric Iannone	Ric Iannone © 2003 Roland Corporation
      PianoStrings Hector Olivera	Hector Olivera © 2001 Roland Corporation
      Dixieland Ric Iannone	Ric Iannone © 2003 Roland Corporation
      Country Ric Iannone	Ric Iannone © 2003 Roland Corporation
      FastBigBand Rosemary	Bailey Rosemary Bailey © 2001 Roland Corporation
      Gregorian Ric Iannone	Ric Iannone © 1999 Roland Corporation
      Organ Swing Hal Vincent	Hal Vincent © 2001 Roland Corporation
      Soft Gospel Ric Iannone	Ric Iannone © 2001 Roland Corporation
      Jazz Scat	Ric Iannone Ric Iannone © 1999 Roland Corporation
      Acoustic	Ric Iannone Ric Iannone © 2001 Roland Corporation
      TheaterOrgan	Jonas Nordwall	Jonas Nordwall	© 1995 Rodgers Instruments LLC
      Big Band	Ric Iannone Ric Iannone © 1999 Roland Corporation

      Informationen über die Komponisten

      Hal Vincent

      Top-Organist im Show-Business * Autor verschiedener Bücher über Orgel-Arangements * Profi-Vorführer und -Lehrer

      Hector Olivera

      Weltbekannter Organist und Spezialist für Pfeifenorgeln und elektronische Orgeln, u.a. die Orgeln der Firmen Rodgers und Roland * Musikalische Ausbildung am Conservatory and University of Buenos Aires * Studium an der Juilliard School of Music in New York * Weltweite Auftritte und Vorführungen, u.a. in der Kathedrale Notre Dame in Paris und in der Carnegie Hall in New York sowie bei verschiedenen Orgel-Festivals und den renommierten Internationalen Musikmessen in Frankfurt am Main und Anaheim/Los Angeles (NAMM show)

      Jonas Nordwall

      Bachelor of Music Degree 1970 an der University of Portland * Studium unter Richard Ellsasser und Arthur Hitchcock * weitere Studien mit Frederick Geoghegan, einem bekannten englisch/kanadischen Organisten * Director of Music der First United Methodist Church in Portland/Oregon * Organist des Oregon Symphony Orchestras

      Ralf Schink

      Studium am Swiss Jazz School in Bern/Schweiz und am Berklee College of Music in Boston * Seit 1992 musikalischer Berater und Vorführer der Firma Roland Europe * Weltweite Auftritte und Vorführungen, u.a. in der Kathedrale Notre Dame in Paris und in der Carnegie Hall in New York sowie bei verschiedenen Orgel-Festivals und den renommierten Internationalen Musikmessen in Frankfurt am Main und Anaheim/Los Angeles (NAMM show)

      Ric Iannone

      Konzert-Organist und Produkt-Vorführer * mehrere Konzert-Tourneen in USA und Europa

      Rosemary Bailey

      Top-Organistin aus den USA * Wöchtenliche Radio-Show "The Rosemary Bailey Show", ausgestrahlt aus Chicago * Zusammenarbeit mit bekannten Künstlern wie z.B. Victor Borge, Peter Nero und das Duke Ellington Orchestra * Aufführungen mit dem Chicago Symphony Orchestra unter der Leitung von Dr. Leon Stein * Konzerttourneen in Japan, Südafrika, Kanada, Italien, Spanien, England, Holland, Dänemark, Portugal, Deutschland und Australien

      Liste der Kurzbefehle (Shortcuts)

      Quick Guide-Funktion

      Kurzbefehl Display/Einstellung
      Wenn das Quick Guide-Display angezeigt wird	Expression Pedal Controller-	Display/Exp. Curve (Expression Curve)
      	[Bender/Vibrato]-Hebel Controller-	Bender/Vibrato
      	Upper Keyboard Upper Keyboard-	Display/Solo Mode
      	Lower Keyboard Split Point-	Display
      	Pedalboard Pedalboard-	Play/Pedal Bass Mode
      	Left Foot SwitchRight Foot Switch	Controller-Display/L Foot Switch (Left Foot Switch)R Foot Switch (Right Foot Switch)
      	Damper Pedal Controller-	Display/Damper Pedal
      	[Solo To Lower]-Taster Split	Point-Display
      	Sustain [Pedal]-Taster Pedalboard-	Display/Sustain Length
      	Rotary [On/Off]-Taster Effect-	Display/Rotary Color
      	Rotary [Slow/Fast]-Taster Effect-	Display/Rotary Speed
      	[Count Down]-Taster Rhythm	Options-Display/Count Down Sound
      	Upper Voice Select-TasterSolo Voice Select-Taster[Alternate]-Taster	Upper Keyboard-Display
      	Lower Voice select-Taster[Alternate]-Taster	Lower Keyboard-Display
      	Pedal Voice select-Taster[Alternate]-Taster	Pedalboard-Display
      	Registration [Write]-Taster Registration Options-	Display/Arranger Update-
      	[One Touch Program]Taster	Factory Reset-Display
      	[Harmony Intelligence]Taster	Panel Reset-Display
      	[Song]-Taster Song Clear-	Display(Wenn die Daten noch nicht auf der Diskette gesichert wurden, erscheint das Song Clear-

      Technische Daten

      AT-45: Music ATELIER

      Controller/Funktion
      Manuale	Upper Manual mit 49 Tasten (C3 – C7), Lower Manual mit 64 Tasten (A1 – C7)
      Pedalboard 20 Tasten (C2 – C3)
      Klangerzeugung Atelier-Klangerzeugung (u.a. kompatibel zu den GS/GM2/XG Lite-Systemen)
      Maximale Polyphonie 128 Stimmen
      Klänge 185
      Upper Part Upper Organ, Upper Orchestral
      Lower Part Lower Organ, Lower Orchestral
      Solo Part Solo
      Pedal Part Pedal
      Rhythmen 110
      Disk-Rhythmen 4
      Format MSA-Format
      Anzahl der Klänge für die Automatische Begleitung/Wiedergabe von SMF-Songs	226
      Arranger-Funktionen	Arranger On/Off, Start/Stop, Sync Start, Intro/Ending, Intro Count Down, Brake, Fill In (To Variation, To Original), Style Orchestrator (Basic, Advanced 1, Advanced 2, Full), One Touch Program, Chord Intelligence, Chord Hold, Leading Bass, Auto Standard Tempo
      Drum/SFX Sets 12 Drum Sets + 1 SFX Set
      Master Tuning 415.3 Hz - 466.2 Hz (0.1 Hz-Schritte)
      Key Transpose -4 – +7 (Halbtöne)
      Playback Transpose -24 – +24 (Halbtöne)
      Effects Rotary Sound, Reverb, Sustain, Glide, Pitch Bend, Vibrato, Lower Voice Hold
      Harmony Intelligence 8 Typen
      Registration Memories	8
      Registration Functions	Load Next, Disk Edit
      Composer
      Tracks	7 Tracks
      Note Storage	ca. 40.000 Noten
      Song Length	max. 999 Takte
      Tempo	1/4-Note = 20–500 bpm
      Resolution	120 Ticks pro 1/4-Note
      Recording	Realtime (Replace, Punch In/Out, Loop)
      Edit-Funktionen	Delete Measure, Delete Track, Erase, Copy, Quantize
      Metronom
      Beat (Taktart)	2/2, 0/4, 2/4, 3/4, 4/4, 5/4, 6/4, 7/4, 3/8, 6/8, 9/8, 12/8
      Volume (Lautstärke)	10 Level
      Sounds	4
      Disketten-Speicher
      Disketten-Format 3,5", 720 Kbyte (2DD), 1,44 Mbyte (2HD)
      Songs max. 99
      Ausgangsleistung 35 W+35 W
      Lautsprecher
      Vollbereichs-Lautsprecher 25 cm x 2
      Display Berührungsempfindliches Farb-Display (Touch Screen)
      Noten-Anzeige Great Staff, G Clef Staff, F Clef Staff mit Notennamen, Songtexte
      Textanzeige im Display
      Pedal-Anschlüsse Damper Pedal, Expression Pedal
      Anschluss-Buchsen	Phones (Stereo), AC-Buchse, Peda-Anschluss, MIDI-Anschlüsse (In/Out), Audio Output (L (mono)/R), Audio Input (L (mono)/R), Mic -Buchse
      Stromversorgung AC 117 V, AC 230 V, AC 240 V
      Stromverbrauch	120 W (AC 117V)120 W (AC 230V)120 W (AC 240V)
      Ausführung Mahagonie
      Abmessungen
      Konsole	1242 (W) x 570 (D) x 480 (H) mm48-15/16" (W) x 22-1/2" (D) x 18-15/16 (H) inches
      Ständer	1235 (W) x 515 (D) x 755 (H) mm48-5/8" (W) x 20-5/16" (D) x 29-3/4 (H) inches
      Gesamt	1242 (W) x 570 (D) x 1225 (H) mm48-15/16" (W) x 22-1/2" (D) x 48-1/4 (H) inches
      Gewicht
      Konsole	ca. 44.0 kg97 lbs 1 oz
      Ständer	ca. 40.0 kg88 lbs 3 oz
      Gesamt	ca. 84.0 kg185 lbs 3 oz
      Beigefügtes Zubehör	Bedienungsanleitung, Voice/Rhythm-Liste, Netzkabel, 3,5"-Leerdiskette (2HD), Music Style-Diskette, World Style-Diskette

      * Änderungen der technischen Daten und des Designs sind möglich. Für Druckfehler wird keine Haftung übernommen.

      Index

      A

      Active Expression-Klang 43

      Anschluss

      Audio-Equipment 185

      Computer 187

      MIDI-Geräte 186

      Arranger Update 174

      Arranger-Funktion 58

      Aufnahme 128

      eines einzelnen Parts 139

      Neu-Aufnahme 140

      Spieldaten 137

      Automatische Begleitung 58

      B

      Bender/Vibrato 171

      Bouncing Ball 22

      Break 105

      C

      Chord Hold 172

      Chord Intelligence 60

      Chorus-Effekt 114

      Count Down-Sound 173

      Count In Play 138

      D

      Damper Pedal 103, 170

      Demo Song 26

      Demo Song-Liste 216

      Disk Edit 98

      Disketten-Rhythmus 66

      Display 22

      Drums/SFX 48

      Drums/SFX Set-Liste 198

      Drums/SFX Sets 49

      E

      Editieren 150

      Eject-Taster 66

      Entfernen

      Daten 152

      Exp. Curve 108

      Exp. Src (Play) 171

      Exp. Src (Rec) 170

      Expression Pedal 107

      F

      Factory Reset 19

      Fill In 59,105

      Foot Switch 104-105

      Formatieren von Disketten 86

      Fußschalter 104–105

      G

      Glide-Funktion 105

      H

      Haltepedal 103, 170

      Harmony Intelligence .... 109

      Haupt-Display 22

      Bouncing Ball 182

      Hintergrund 181

      |

      Initial Touch 169

      K

      Kalibrierung 181

      Key Transpose 102

      Klänge 34

      Kopfhörer 18

      Kopieren

      Rhythmen im User-Speicher auf Diskette ..... 71

      Rhythmen von Diskette in den User-Speicher .... 68

      Kopieren von Daten 154

      L

      Laden

      einzelne Registrierung 94

      Registration Set 92

      Song 145

      Lautstärke

      Master Volume 17

      Part Balance 44

      LCD-Kontrast 184

      Leading Bass 62,105

      Loop-Aufnahme 148

      Löschen

      Registrierung auf einer Diskette 96

      Rhythmen im User-Speicher 77

      Song 146

      Songdaten 141

      Spur 151

      Takte 150

      Lower Hold 50

      Lower-Klang 36

      Lyrics 175

      M

      Master Tune 178

      Metronom 176

      Metronom-Klang 177

      Metronom-Lautstärke 176

      MIDI 186

      MIDI IN Mode 179

      MIDI-Sendekanal 180

      Mikrofon 18

      Music Assistant 28

      Music Assistant Search-Funktion 29

      Music Style Disk-Liste 209

      N

      Notation 134

      0

      Octave Shift 46

      One Touch Program 64

      P

      Panel Reset 20

      Part Balance 44

      Pedal Bass-Klang 37

      Pedal To Lower 127

      PedalBass Mode 169

      Pitch Bend Range 172

      Pitch Bend/Vibrato 103

      Play Transpose 175

      Programm-Nummer 179

      Punch In-Aufnahme 147

      Q

      Quick Guide 31

      Index Menu 32

      R

      Regist Shift 106

      Registration Arranger Update 82

      Registrierung Abrufen .... 81 einer vorherigen Atelier-Orgel .... 99 Speichern .... 80

      Rename Registrierung .... 84

      Reverb-Effekt 118

      Hall-Lautstärke 121-122

      Reverb Type 119

      Wall Type 120

      Rhythm Search 53

      Rhythmus 51

      Rhythmus-Liste 208

      Rotary-Effekt 105, 111

      Rotary Color 113

      Rotary Speed 112

      S

      Send PC Switch 178

      SMF Format 144

      SMF-Musikdaten 130

      Solo Mode 125

      Solo To Lower 124

      Solo To Lower Mode 125

      Solo-Klang 38

      Songtexte 175

      Speichern Registration Set .... 88 Song .... 143

      Split Point Solo Split Point .... 126

      Standard-Tonhöhe 178

      Stummschaltung 132

      Style Orchestrator 59,105

      Sub-Fenster 24

      Sustain-Effekt 116

      Sustain Length 117

      Sync Start 56

      T

      Taktart 177

      Tempo 57

      Touch Screen 22

      Tr. Mute (Track Mute) 133

      Track Mute 132

      Track Mute-Taster 133

      Track-Taster 129

      Trans. Update (Transpose Update) 174

      Transponierung .... 102 Key Transpose .... 102

      Transpose Play Transpose .... 175

      Tx MIDI Ch. (MIDI Transmit Channel) 180

      U

      Umbenennen Registrierung 84

      Rhythmus im User-Speicher 75

      Song 141

      Upper-Klang 36

      User Memory 20,52

      V

      Vokal-Klang 41

      Vorzähler 58,138,149

      W

      Werksvoreinstellung

      Disk-Taster 70

      Werksvoreinstellungen 19

      Wiedergabe

      Demo Song 26

      Rhythmus 55

      Songs einer Diskette 130

      Spieldaten 138

      Z

      Zwischenspiel 105

      Liste der ROLAND-Vertretungen

      AFRICA

      EGYPT

      Al Fanny Trading Office

      9, EBN Hagar A1 Askalany Street,

      ARD El Golf, Heliopolis,

      Cairo 11341, EGYPT

      TEL:[phone]

      REUNION

      Maison FO - YAM Marcel

      25 Rue Jules Hermann

      Chaudron - BP79 97 491

      Ste Clotilde Cedex,

      REUNION ISLAND

      TEL: [phone]

      SOUTH AFRICA

      That Other Music Shop

      (PTY) Ltd.

      11 Melle St., Braamfontein,

      Johannesbourg, SOUTH AFRICA

      P.O.Box 32918, Braamfontein 2017

      Johannesbourg, SOUTH AFRICA

      TEL: [phone]

      Paul Bothner (PTY) Ltd.

      17 Werdmuller Centre,

      Main Road, Claremont 7708

      SOUTH AFRICA

      P.O.BOX 23032, Claremont 7735,

      SOUTH AFRICA

      TEL: [phone]

      ASIA

      CHINA

      Roland Shanghai Electronics

      Co., Ltd.

      5F. No.1500 Pingliang Road

      Shanghai 200090, CHINA

      TEL: [phone]

      Roland Shanghai Electronics

      Co., Ltd.

      (BEIJING OFFICE)

      10F. No.18 Anhuaxili

      Chaoyang District, Beijing 100011

      CHINA

      TEL: [phone]

      Roland Shanghai Electronics

      Co., Ltd.

      (GUANGZHOU OFFICE)

      2/F, No.30 Si You Nan Er Jie Yi

      Xiang, Wu Yang Xin Cheng,

      Guangzhou 510600, CHINA

      Tel: [phone]

      HONG KONG

      Tom Lee Music Co., Ltd.

      Service Division

      22-32 Pun Shan Street, Tsuen

      Wan, New Territories,

      HONG KONG

      TEL: [phone]

      Parsons Music Ltd.

      8th Floor, Railway Plaza, 39

      Chatham Road South, T.S.T.

      Kowloon, HONG KONG

      TEL: [phone]

      INDIA

      Rivera Digitec (India) Pvt. Ltd.

      409, Nirman Kendra Mahalaxm

      Flats Compound Off. Dr. Edwin

      Moses Road, Mumbai-400011,

      INDIA

      TEL: [phone]

      INDONESIA

      PT Citra IntiRama

      J1. Cideng Timur No. 15J-150

      Jakarta Pusat

      INDONESIA

      TEL: [phone]

      KOREA

      Cosmos Corporation

      1461-9, Seocho-Dong,

      Seocho Ku, Seoul, KOREA

      TEL: [phone]

      MALAYSIA

      BENTLEY MUSIC SDN BHD

      140 & 142, Jalan Bukit Bintang

      55100 Kuala Lumpur,MALAYSIA

      TEL: [phone]

      PHILIPPINES

      G.A. Yupangco & Co. Inc.

      339 Gil J. Puyat Avenue

      Makati, Metro Manila 1200,

      PHILIPPINES

      TEL: [phone]

      SINGAPORE

      Swee Lee Company

      150 Sims Drive,

      SINGAPORE 387381

      TEL: [phone]

      CRISTOFORI MUSIC PTE

      LTD

      Blk 3014, Bedok Industrial Park E,

      02-2148, SINGAPORE 489980

      TEL: [phone]

      TAIWAN

      ROLAND TAIWAN

      ENTERPRISE CO., LTD.

      Room 5, 9fl. No. 112 Chung Shan

      N.Road Sec.2, Taipei, TAIWAN,

      R.O.C

      TEL: [phone]

      THAILAND

      Theera Music Co., Ltd.

      330 Verng NakornKasem, Soi 2,

      Bangkok 10100, THAILAND

      TEL: [phone]

      VIETNAM

      Saigon Music

      Suite DP-8

      40 Ba Huyen Thanh Quan Street

      Hochiminh City, VIETNAM

      Tel: [phone]

      AUSTRALIA/

      NEW ZEALAND

      AUSTRALIA

      Roland Corporation

      Australia Pty., Ltd.

      38 Campbell Avenue

      Dec Why West, NSW 2099

      AUSTRALIA

      TEL: [phone]

      NEW ZEALAND

      Roland Corporation Ltd.

      32 Shaddock Street, Mount Eden,

      Auckland, NEW ZEALAND

      TEL: [phone]

      CENTRAL/LATIN

      AMERICA

      ARGENTINA

      Instrumentos Musicales S.A.

      Av.Santa Fe 2055

      (1123) Buenos Aires

      ARGENTINA

      TEL: [phone]

      BRAZIL

      Roland Brasil Ltda

      Rua San Jose, 780 Sala B

      Farque Industrial San Jose

      Cotia - São Paulo - 5F, BRAZIL. TEL: [phone]

      1. [phone]

      COSTA RICA

      JUAN Bansbach

      Instrumentos Musicales

      Ave.1. Calle 11, Apartado 10237,

      San Jose, COSTA RICA

      TEL: [phone]

      CHILE

      Comercial Fancy II S.A.

      Rut.: 96.919.420-1

      Nataniel Cox #739, 4th Floor

      Santiago - Centro, CHILE

      TEL: [phone]

      EL SALVA

      OMNI MUSIC

      75 Avenida Norte y Final

      Alameda Juan Pablo II,

      Edificio No.4010 San Salvador,

      EL SALVADOR

      TEL: [phone]

      MEXICO

      Casa Veerkamp, s.a. de c.v.

      Av. Toluca No. 323, Col. Olivar

      de los Padres 01780 Mexico D.F.

      MEXICO TEL (55)

      TEL: [phone]

      PANAMA

      SUPRO MUNDIAL, S.A.

      Boulevard Andrews, Albrook,

      Panama City, REP. DE PANAMA

      TEL: [phone]

      PARAGUAY

      Distribuidora De

      Instrumentos Musicales

      J.E. Olcar y ESQ. Manduvira

      Asuncion PARAGUAY

      TEL: [phone]

      URUGUAY

      Todo Musica S.A.

      Francisco Acuna de Figueroa 1771

      C.P.: 11.800

      Montevideo, URUGUAY

      TEL: [phone]

      VENEZUELA

      Musicland Digital C.A.

      Av. Francisco de Miranda,

      Centro Parque de Cristal, Nivel

      C2 Local 20 Caracas

      VENEZUELA

      TEL: [phone]

      EUROPE

      AUSTRIA

      Roland Elektronische

      Musikinstrumente GmbH.

      Austrian Office

      Eduard-Bodem-Gasse 8,

      A-6020 Innsbruck, AUSTRIA

      TEL:[phone]

      BELGIUM/HOLLAND/

      LUXEMBOURG

      Roland Benelux N. V.

      Houtstraat 3, B-2260, Oevel

      (Westerlo) BELGIUM

      TEL: [phone]

      CZECH REP.

      K-AUDIO

      Kardasovska 626.

      CZ-198 00 Praha 9,

      CZECH REP

      TEL: [phone]

      DENMARK

      Roland Scandinavia A/S

      Nordhavnsvej 7, Postbox 880,

      DK-2100 Copenhagen

      DENMARK

      TEL: [phone]

      FRANCE

      Roland France SA

      4, Rue Paul Henri SPAAK,

      Parc de l'Esplanade, F 77 462 St.

      Thibault, Lagny Cedex FRANCE

      TEL: [phone]

      FINLAND

      Roland Scandinavia As,

      Filial Finland

      Elannontie 5

      FIN-01510 Vantaa, FINLAND

      TEL: [phone]

      GERMANY

      Roland Elektronische

      Musikinstrumente GmbH.

      Oststrasse 96, 22844 Norderstedt,

      GERMANY

      TEL: [phone]

      GREECE

      STOLLAS S.A.

      Music Sound Light

      155, New National Road

      Patras 26442, GREECE

      TEL: [phone]

      HUNGARY

      Roland East Europe Ltd.

      Warehouse Area 'DEPO' PI.83

      H-2046 Torokbalint, HUNGARY

      TEL: [phone]

      IRELAND

      Roland Ireland

      G2 Calmount Park, Calmount

      Avenue, Dublin 12

      Republic of IRELAND

      TEL: [phone]

      ITALY

      Roland Italy S. n. A.

      Viale delle Industrie 8

      20020 Arese, Milano, ITALY

      TEL: [phone]

      NORWAY

      Roland Scandinavia Avd.

      Kontor Norge

      Lilleakerveien 2 Postboks 95

      Lilleaker N-0216 Oslo

      NORWAY

      TEL: [phone]

      POLAND

      MX MUSIC SP.Z.O.O.

      UL. Gibraltararska 4.

      PL-03664 Warszawa POLAND

      TEL: [phone]

      PORTUGAL

      Tecnologias Musica e Audio,

      Roland Portugal, S.A.

      Cais Das Pedras, 8/9-1 Dto

      4050-465 PORTO

      PORTUGAL

      TEL: [phone]

      ROMANIA

      FBS LINES

      Piata Libertatii 1,

      535500 Gheorgheni, ROMANIA

      TEL: [phone]

      RUSSIA

      MuTek

      3-Bogatyrskaya Str. 1.k.l

      107 564 Moscow, RUSSIA

      TEL: [phone]

      SPAIN

      Roland Electronics

      de España, S. A.

      Calle Bolivia 239, 08020

      Barcelona, SPAIN

      TEL: [phone]

      SWEDEN

      Roland Scandinavia A/S

      SWEDISH SALES OFFICE

      Danvik Center 28, 2 tr

      5-131 30 Nacka SWEDEN

      TEL: [phone]

      SWITZERL

      Roland (Switzerland) AG

      Landstrasse 5, Postfach,

      CH-4452 Itingen

      SWITZERLAND
