Atlas ATL12D2 - Subwoofer Hifonics - Kostenlose Bedienungsanleitung

Typ	Subwoofer
Größe	30 cm (12")
Nennbelastbarkeit (RMS)	600 Watt
Maximale Belastbarkeit	1200 Watt
Impedanz	2 x 2 Ohm (umschaltbar auf 1 Ohm oder 4 Ohm)
Schwingspule	64 mm Doppel-Schwingspule, hochtemperaturfest
Membran	Polypropylen mit Honeycomb-Verstärkung
Sicke	Verstärkte 25 mm Gummisicke, vernäht
Einbaudurchmesser	287 mm
Einbautiefe	184 mm
Magnetsystem	Doppel-Magnet-Antrieb, 2 x 1,98 kg
Schalldruckpegel	85 dB
Frequenzgang (Fs)	27 Hz
Xmax (lineare Auslenkung)	29 mm
Qts	0,42
VAS	44 L
Gehäuseempfehlung geschlossen	Volumen 57 L, F3 = 29 Hz
Gehäuseempfehlung Bassreflex	Volumen 44 L, Tuning 35 Hz, Rohr 10 x 26 cm
Anschluss	Parallel/Seriell Anschlussblock mit Push-Pin
Einbauhinweis	Verkabelung und Einbau von Fachpersonal ausführen lassen
Garantie	EU-Mindestgewährleistung (Kaufbeleg erforderlich)

Häufig gestellte Fragen - Atlas ATL12D2 Hifonics

Wie schließe ich den Atlas ATL12D2 an?

Der Subwoofer verfügt über einen Parallel/Seriell-Anschlussblock mit Push-Pin-Anschlüssen. Mit den beiliegenden Steckbrücken können Sie die Impedanz wählen: Parallel für 1 Ohm oder Seriell für 4 Ohm. Beachten Sie die Polarität, um Schäden zu vermeiden.

Welche Verstärkerleistung wird empfohlen?

Der Subwoofer hat eine Nennbelastbarkeit von 600 Watt RMS und eine maximale Belastbarkeit von 1200 Watt. Empfohlen wird ein Verstärker mit einer Leistung von 600–1200 Watt RMS an der gewählten Impedanz.

Kann ich den Subwoofer in einem geschlossenen Gehäuse betreiben?

Ja, ein geschlossenes Gehäuse ist geeignet. Die empfohlene Gehäusegröße beträgt 57 Liter, was eine untere Grenzfrequenz (F3) von 29 Hz ergibt.

Welche Impedanz sollte ich wählen?

Die Wahl hängt von Ihrem Verstärker ab. Wenn der Verstärker 1 Ohm stabil ist, wählen Sie die Parallelschaltung (1 Ohm). Andernfalls verwenden Sie die Serienschaltung (4 Ohm). Jede Schwingspule hat 2 Ohm.

Wie tief muss das Gehäuse mindestens sein?

Die Einbautiefe des Subwoofers beträgt 184 mm. Das Gehäuse muss daher eine Mindesttiefe von ca. 200 mm haben, um ausreichend Platz für die Rückseite zu bieten.

Ist der Subwoofer für den Außeneinsatz geeignet?

Nein, der Subwoofer ist nur für den Innenbereich geeignet. Er muss vor hoher Feuchtigkeit und Staub geschützt werden, da sonst Betriebsstörungen auftreten können.

Wie reinige ich die Membran?

Reinigen Sie die Membran vorsichtig mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine Reinigungsmittel oder Wasser, da diese das Material beschädigen könnten.

Was ist bei der Installation zu beachten?

Die Installation sollte von Fachpersonal durchgeführt werden. Achten Sie auf korrekte Polarität, ausreichende Befestigung, Schutz vor Feuchtigkeit und vermeiden Sie Beschädigungen vorhandener Kabel und Leitungen.

Gibt es eine Garantie?

Ja, es gilt die EU-Mindestgewährleistung. Bewahren Sie den Kaufbeleg auf, um den Garantieanspruch zu sichern. Schäden durch unsachgemäße Verwendung sind ausgeschlossen.

Kann ich zwei Subwoofer anschließen?

Ja, Sie können zwei Subwoofer anschließen. Die Anschlussvarianten in der Anleitung zeigen eine Reihenschaltung der Schwingspulen und Subwoofer für eine Gesamtimpedanz von 8 Ohm.

BEDIENUNGSANLEITUNG Atlas ATL12D2 Hifonics

VERKABELUNG UND EINBAU VON FACHPERSONAL AUSFÜHREN LASSEN.

Die Verkabelung und der Einbau dieses Gerätes erfordern technisches Geschick und Erfahrung. Zu Ihrer eigenen Sicherheit sollten Sie Verkabelung und Einbau dem Händler überlassen, bei dem Sie das Gerät erworben haben.

WÄHLEN SIE EINEN GEEIGNETEN EINBAUORT.

Suchen Sie einen geeigneten Einbauort für das Gerät, bei dem ausreichend Raum für eine kühlende Luftzirkulation vorherrscht. Am besten geeignet sind Reserveradmulden und offene Bereiche im Kofferraum. Weniger geeignet sind Stauräume hinter der Seitenverkleidung oder Bereiche unter den Fahrzeugsitzen.

VOR HOHER FEUCHTIGKEIT ODER STAUB SCHÜTZEN.

Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist. Wenn Feuchtigkeit oder Staub in das Gerät gelangen, kann es zu Betriebsstörungen kommen. Schäden am Gerät, welche durch Feuchtigkeit hervorgerufen wurden, unter- liegen nicht der Garantie.

DAS GERÄT SOWIE ANDERE KOMPONENTEN DES SOUNDSYSTEMS AUSREICHEND BEFESTIGEN.

Andernfalls könnten sich die Geräte und Komponenten während der Fahrt lösen und als gefährliche Geschosse im Fahrgastraum Beschädigungen und Verletzungen hervorrufen.

BESTEHENDE KOMPONENTEN, LEITUNGEN UND KABEL DES FAHRZEUGS NICHT BESCHÄDIGEN.

Wenn Sie bei der Installation Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf die Kraftstoffleitungen, den Benzintank, elektrische Kabel und andere Leitungen nicht zu beschädigen, zu berühren oder zu blockieren.

AUF KORREKTE POLARITÄT DER ANSCHLÜSSE ACHTEN.

Bei fehlerhaften Anschlüssen besteht Feuergefahr, Kurzschlussgefahr und es kann zu Schäden am Gerät kommen.

GARANTIE

Dieses Produkt erfüllt die aktuellen EU-Mindestgewährleistungsstandards, sofern es in Ländern der Europäischen Gemeinschaft erworben wurde. Um Ihren Garantieschutz aufrecht zu erhalten, bewahren Sie bitte zwecks Nachweis des Kaufdatums Ihren Originalkaufbeleg auf. Jeglicher Schaden an dem Produkt, der auf falsche bzw. unsachgemäße Verwendung, Unfall, falschen Anschluss, ungeeignete Installation, SPL-Wettbewerbe oder jegliche zweckfremden Eingriffe, Reparatur oder Abänderung außerhalb unseres Werkes oder autorisierter Service-Zentren, sowie alle anderen Handlungen zurückzuführen ist, die unberechtigter, weil inkompetenter Weise vorgenommen wurden, ist von der Garantie ausgeschlossen. Diese Garantie ist auf defekte Teile beschränkt und schließt insbesondere alle zufälligen bzw. eventuellen Folgeschäden aus, die damit einhergehen.

TECHNISCHE DATEN

• 30cm (12") Subwoofer
- 64 mm hochtemperaturfeste Doppel-Schwingspule
- Verstärkte 25 mm Gummisicke mit vernähter Membran
- Flacher Single-Nomex-Spider mit eingewebten Litzen
• Polypropylen Membran mit untenliegender Honeycomb-Verstärkung
- Parallel/Serieller Anschlussblock mit Push-Pin-Anschlüssen
• 2 x 1,98 kg (2 x 70 oz) Doppel-Magnet-Antrieb
- Temperaturfeste, belüftete und vernickelte Polplattenabdeckung
- Trimmring mit eingelassenen Montagelöchern
• Stabile ABS-Magnetabdeckung
• Einbaudurchmesser 287 mm
- Einbautiefe 184 mm

THIELE-SMALL-PARAMETER

D: 327 mm

Fs: 27 Hz

SPL: 85 dB

Xmax: 29 mm

Qms: 4

Le: 1 mH

SD: 498 cm ^2

Qes: 0,47

VC: 64 mm

Mms: 278 g

Qts: 0,42

RMS: 600 Watt

Re: 2 x 2 Ohm

VAS: 44 L

MAX: 1200 Watt

GEHÄUSEEMPFEHLUNGEN

GESCHLOSSEN

QTC

Vb (L)

F3 (Hz)

	GEHÄUSEVOLUMEN			TUNING FREQ.	REFLEXROHR
VENTILIERT	QTC	Vb (L)	F3 (Hz)	Fb (Hz)	D x L (cm)
Bassreflex	0,56	57	29	35	10 x 26

BANDPASS	GEHÄUSEVOLUMEN			REFLEXROHR
	Vb (L)	Vb2 (L)	F3 (Hz)	D x L (cm)
	geschl. ventiliert			2 x
	22	29	44	10 x 30

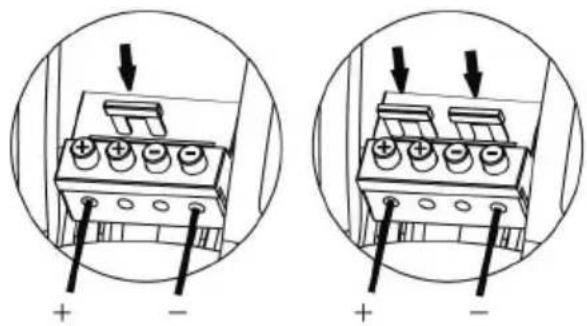

ANSCHLUSSVARIANTEN

In dem Anschlussblock befinden sich zwei Steckbrücken mit denen die unten gezeigten Anschlussvarianten konfiguriert werden können.

1 SUBWOOFER
In Reihe 4 Ohm Parallel 1 Ohm

2 SUBWOOFER @ 8 Ohm
Schwingspule in Reihe Subwoofer in Reihe

Audio Design GmbH · www.hifonics.de

Am Breilingsweg 3 · D-76709 Kronau (Germany)

Tel. [phone] - 9465-0 · Fax [phone] - 946510
