BEDIENUNGSANLEITUNG 9030N-5 Hazet

Betriebsanleitung 903 Pneumatische Bohrmaschine Pneumatische Winkel-Bohrmaschine

HAZET-WERK Hermann Zerver GmbH & Co. KG

10 04 61 · 42804 REMSCHEID · GERMANY · 📞 +49 (0) 21 91/7 92-0 FAX [phone] (National) · FAX [phone] (International) www.hazet.de · e-mail [e-mail]

1. Allgemeine Informationen

• Bitte stellen Sie sicher, dass der Benutzer dieses Werkzeugs die vorliegende Betriebsanleitung vor der ersten Inbetrieb nahme gründlich durchgelesen und verstanden hat.
• Diese Betriebsanleitung enthält wichtige Hinweise, die zum sicheren und störungs freien Betrieb Ihres HAZET-Werkzeuges erforderlich sind.
• Zum bestimmungsgemäßen Gebrauch des Werkzeuges gehört die vollständige Beachtung aller Sicherheitshinweise und Informationen in dieser Betriebsanleitung.
• Bewahren Sie deshalb diese Betriebs an leitung immer bei Ihrem HAZET-Werkzeug auf.
• Dieses Werkzeug wurde für bestimmte Anwendungen entwickelt. HAZET weist ausdrücklich darauf hin, dass dieses Werkzeug nicht verändert und/oder in einer Weise eingesetzt werden darf, die nicht seinem vorgesehenen Verwendungs zweck entspricht.
• Für Verletzungen und Schäden, die aus unsach gemäßer, zweckentfrem -deter und nicht bestimmungsgemäßer Anwendung bzw. Zuwiderhandlung gegen die Sicherheitsvorschriften resultieren, übernimmt HAZET keine Haftung oder Gewährleistung.
• Darüber hinaus sind die für den Einsatzbereich des Werkzeugs geltenden Unfallverhütungs vorschriften und allgemeinen Sicherheits bestimmungen einzuhalten.

2. Symbolerklärung

ACHTUNG: Schenken Sie diesen Symbolen höchste Aufmerksamkeit!

Betriebsanleitung lesen!

Der Betreiber ist verpflichtet die Betriebsanleitung zu beachten und alle Anwender des Werkzeugs gemäß der Betriebs anleitung zu unterweisen.

HINWEIS!

Dieses Symbol kennzeichnet Hinweise, die Ihnen die Handhabung erleichtern.

WARNUNG!

Dieses Symbol kennzeichnet wichtige Beschreibungen, gefährliche Bedingungen, Sicherheitsgefahren bzw. Sicherheitshinweise.

ACHTUNG!

Dieses Symbol kennzeichnet Hinweise, deren Nichtbeachtung Beschädigungen, Fehlfunktionen und/oder den Ausfall des Gerätes zur Folge haben.

FACHLEUTE!

Werkzeug nur für die Verwendung durch Fachleute geeignet, Handhabung durch Laien kann zu Verletzungen oder Zerstörung des Werkzeugs oder des Werkstücks führen.

Gehörschutz tragen! Wear hearing protection!

1. Verantwortung des Betreibers

• Das Gerät ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können vom Gerät jedoch Gefahren ausgehen, wenn es von nicht fachgerecht ausgebildetem Per sonal, unsachgemäß oder nicht bestimmungsgemäß, verwendet wird. Jede Per son, die mit Arbeiten am oder mit dem Gerät beauftragt ist, muss daher die Betriebsanleitung vor Beginn der Arbeiten gelesen und verstanden haben.
• Veränderungen jeglicher Art sowie An- oder Umbauten am Gerät sind untersagt.
• Alle Sicherheits-, Warn- und Bedienungs- hin weise am Gerät sind stets in gut les barem Zustand zu halten. Beschädigte Schil der oder Aufkleber müssen sofort erneuert werden.
• Angegebene Einstellwerte oder -bereiche sind unbedingt einzuhalten.
• Betriebsanleitung stets in unmittelbarer Nähe des Geräts aufbewahren.
• Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betreiben.
• Sicherheitseinrichtungen immer frei er - reich bar vorhalten und regelmäßig prüfen.

2.Bestimmungsgemäße Verwendung

Die Betriebssicherheit ist nur bei bestimmungs gemäßer Verwendung entsprechend der Angaben in der Betriebsanleitung gewährleistet. Neben den Arbeitssicherheits-Hinweisen in dieser Betriebsanleitung sind die für den Ein satz bereich des Gerätes allgemein gültigen Sicherheits-, Unfallverhütungs- und Umwelt schutz-Vorschriften zu beachten und einzuhalten.

Die Benutzung und Wartung muss immer entsprechend den lokalen staatlichen Landes- oder Bundes bestim mungen erfolgen.

• Die HAZET-Pneumatik-Bohrmaschinen die - nen dem handwerklichen Einsatz beim Bohren, Senken, Fräsen und Schleifen. Das robuste Maschinengehäuse und die Auslegung für Dauerbetrieb machen es besonders geeignet für Arbeiten an Montagebändern im Industriebereich aber auch an Kraftfahrzeugen, Motorrädern oder landwirtschaftlichen Geräten.
• Das Schnellspann-Bohrfutter ermöglicht unkompliziertes Wechseln der eingesetzten Werkzeuge. Die Abluft tritt durch den Handgriff nach unten aus. Der Druckluft-Anschluss erfolgt über eine Schnellkupplung.
• Der unsachgemäße Gebrauch der HAZET Pneumatik-Bohrmaschine oder der Gebrauch nicht entsprechend der Sicherheitshinweise kann zu schweren Verletzungen oder zum Tode führen.
• Jede über die bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Verwendung der Geräte ist untersagt und gilt als nicht bestimmungs-gemäß.
• Ansprüche jeglicher Art gegen den Hersteller und/oder seine Bevollmächtigten wegen Schäden aus nicht bestimmungsgemäßer Verwendung der Geräte sind ausgeschlossen.
• Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.

Gehörschutz tragen! Wear hearing protection!

3. Gefahren die vom Gerät ausgehen

Vor jeder Benutzung ist das HAZET-Werkzeug auf seine volle Funk tions fähigkeit zu prüfen. Ist die Funk tions fähig keit nach dem Ergebnis die ser Prüfung nicht gewährleistet oder werden Schäden festgestellt, darf das Werkzeug nicht verwendet werden. Ist die volle Funktionsfähigkeit nicht gegeben und das Werkzeug wird dennoch verwendet, be steht die Gefahr von erheblichen Kör per-, Ge sund heits- und Sach schäden.

• Keine Werkzeuge verwenden, bei denen der Ein-/Aus-Schalter defekt ist. Werkzeuge, die nicht mehr mit dem Ein-/Aus-Schalter ein-bzw. ausgeschaltet werden können, sind gefährlich und müssen repariert werden.
• Alle Service- oder Repara turarbeiten immer durch Fachpersonal ausführen lassen. Um die Betriebssicherheit auf Dauer zu gewähr-leisten, dürfen nur Originalersatzteile verwendet werden.
• Schutzvorrichtungen und/oder Gehäuseteile dürfen nicht entfernt werden.
• Betätigen Sie das Werkzeug nie, wenn eine Schutzabdeckung fehlt oder wenn nicht alle Sicherheitseinrichtungen vorhanden und in einwandfreiem Zustand sind.
• Aus Sicherheitsgründen sind Verän derungen an HAZET-Werkzeugen untersagt. Die Vornahme von Veränderungen am Gerät führt zum sofortigen Haftungs ausschluß.

• Arbeitshandschuhe und Schutzbrille tragen.
Werkzeuge mit pneumatischem Antrieb können Späne, Staub und anderen Abrieb mit hoher Geschwindigkeit aufwirbeln, was zu schweren Augenver letzungen führen kann. Druckluft ist gefährlich. Der Luftstrom kann empfindliche Körperteile wie Augen, Ohren

etc. schädigen. Vom Luftstrom aufgewir -belte Gegenstände und Staub können zu Verletzungen führen.

- Gehörschutz tragen. Lange Belastung durch die Arbeitsgeräusche eines Druckluftwerk zeuges kann zum dau erhaften Gehörverlust führen.

- Gesichtsmaske oder Atemschutz tragen. Einige Materialien wie Klebstoffe und Teer enthalten Chemikalien, deren Dämpfe, über einen längeren Zeitraum eingeatmet, schwere Schädigungen verursachen k

- Enganliegende Arbeits- schutzkleidung tragen.

Werkzeuge mit bewegenden Teilen können sich in Haaren, Kleidung, Schmuck oder anderen losen Gegenständen verfangen, was zu

schweren Verletzungen führen kann. Tragen Sie niemals zu weite und/oder mit Bändern oder Schlaufen etc. versehene Kleidung, die sich in den bewegenden Werkzeugteilen verfangen kann. Legen Sie bei der Arbeit sämtlichen Schmuck, Uhren, Identifikationsmarken, Armbänder, Hals ketten etc. ab, die sich am Werkzeug verfangen könnten. Fassen Sie niemals Werkzeug teile an, die in Bewegung sind. Lange Haare sollen zusammengebunden oder bedeckt werden.

- Druckluftwerkzeuge gehören nicht in Kinderhände. Unbeaufsichtigte oder an die Druckluftzufuhr angeschlossene Werkzeuge können von nicht autorisierten Personen benutzt werden und zu deren oder zur Verletzung dritter Personen führen.

Gehörschutz tragen! Wear hearing protection!

• Gerät nicht in explosionsgefährdeten Räumen verwenden. Werkzeuge wie Schleifer können Funkenschlag verur -sachen, der zur Entzündung brennbarer Materialien führen kann. Werkzeuge nie der Nähe von brennbaren Substanzen wie Benzin, Naphtha oder Reinigungsmitteln etc. betätigen. Nur in sauberen, gut gelüfteten Bereichen arbeiten, in denen sich keine brennbaren Materialien befinden. Niemals Sauerstoff, Kohlendioxid oder andere in Flaschen abgefüllte Gase zum Antrieb von Druckluftwerkzeugen verwenden.
• Gerät nicht auf andere Personen richten. Bei Betrieb des Werkzeuges Kinder und andere Personen aus dem Arbeitsbereich fernhalten.
• Gerät nicht im Leer lauf betreiben.
• Druckluftwerkzeuge dürfen nicht in Kontakt mit Stromquellen kommen.
• Auf Betriebsdruck achten, max. Luftdruck siehe Tabelle Seite 7. Das Überschreiten des zulässigen Maximaldrucks von Werkzeugen und Zubehörteilen kann Explosionen verursachen und zu schweren Verletzungen führen. Der Maximaldruck der Druckluft muss gleich oder unterhalb der zulässigen Druckbelastungsangaben der Schleifer liegen.
• Schlauchverbindung auf festen Sitz prüfen. Keine schadhaften Druckschläuche verwenden. Umherschlagende Druckschläuche können zu schweren Verletzungen führen.
• Druckluftwerkzeuge nur im drucklosen Zustand abklemmen. Umherschlagende Druckschläuche können zu schweren Verletzungen führen.
• Nur trockene, saubere Luft verwenden. Verwenden Sie niemals Sauerstoff, Kohlendioxid oder andere in Flaschen abgefüllte Gase zum Antrieb von Druckluftwerkzeugen.
• Verwenden Sie nur vom Hersteller empfohlene Ersatzteile, Befestigungen und Zubehör.
• Das Werkzeug niemals am Druckluftschlauch tragen.
• Das angeschlossene Werkzeug niemals mit dem Finger am Betätigungshebel tragen.

• Unbeabsichtigte Betätigung vermeiden.

• Griffe immer trocken, sauber, öl- und fett-frei halten.

• Achten Sie auf einen sauberen, gut gelüfteten und stets gut beleuchteten Arbeitsbereich.
• Das Werkzeug niemals unter Alkohol- oder Drogeneinfluss benutzen.
• Reparaturen nur von autorisierten Personen durchführen lassen.
• Kennzeichnung des Gerätes muss immer gut lesbar sein. Der Bediener ist dafür verantwortlich, dass die Plakette mit Warnhinweis, Drehzahl, Serien- und Artikel-No. unbeschädigt und gut lesbar ist.
• Verwenden Sie Schnellkupplungen nie direkt am Gerät. Die Schnellkupplung muss durch mindestens 20 cm Luftschlauch vom Gerät getrennt sein.
• Bohrer, Senker, Fräser etc. nur bei abgekuppeltem Luftschlauch auswechseln. Zum Ölen oder zum Austausch der Bohrer etc. das Werkzeug immer von der Druckluft-Zufuhr trennen.

1. Technische Daten / Geräteelemente

		9030 N-1 9030	N-5
Luftanschluß Innen-Gewinde mm (') 12,91		( 1/4) 12,91	( 1/4)
Bohrer mm 1-10 1-10
Max. Leerlauf-Drehzahl U/min	2000 1400
Leistung	PS 0,5	0,5
	Watt 37	3 373
Gewicht kg 1,0 1,2
Empf. Schlauchquerschnitt mm		10	10
Max. Luftverbrauch	l/min 11	3 113
Betriebsdruck	bar	6,3 6,3
Schall-Druckpegel	dB(A)	88,7	85,0
Schall-Leistungspegel dB(A)	99,7		96,0
Rechts-/Linkslauf		Ja	Ja
Vibrationsbeschleunigung	m/s ^2	2,1 0,5

9030 N-5

Gehörschutz tragen! Wear hearing protection!

2. Vor Inbetriebnahme

Die Benutzung, Inspektion und Wartung von Pneumatik-Werkzeugen muss immer entsprechend der lokalen, staatlichen Landes- oder Bundesbestimmungen erfolgen.

- Kompressortank entwässern und Kondenswasser aus den Luftleitungen entfernen. Lesen Sie die Gebrauchsanweisung für den Kompressor ebenfalls gründlich durch.

WICHTIG:

Die Verwendung von Luftfiltern und eines Druckluft-Leitungsölers ist zu empfehlen.

ACHTUNG!

Vor dem Ölen, Anschließen oder Abkoppeln des Werkzeuges, die Druckluft-Zufuhr unterbrechen.

• Werkzeug ölen, siehe Wartung in dieser Gebrauchsanweisung.
• Entfernen Sie die Staubkappe am Druckluft-Einlaß.
• Schließen Sie das Werkzeug an einen Schlauch passender Größe an. Tabelle Seite 7.

3. Inbetriebnahme

• Schalten Sie den Kompressor ein, so dass sich der Lufttank füllen kann.
• Stellen Sie den Kompressorregler auf ca. 90 PSI oder 6.3 bar. Der maximale Betriebsdruck dieses Werkzeugs liegt bei ca. 90 PSI oder 6.3 bar.
• Die Drehleistung kann abhängig von der Größe des Luftkompressors und des Volumens des Druckluft-Ausstoßes variieren.
• Verwenden Sie keine beschädigten, abgenutzten oder minderwertigen Luftschläuche oder Verbindungsstücke.
• Die Druckregelung zum Erreichen der richtigen Werkzeug-Geschwindigkeit erfolgt über den Kompressor-Regler, bzw. einen extra zu montierenden Druckregler.
  • Die Regelung der Geschwindigkeit erfolgt mit einem Luftzufuhr-Regler (nicht im Lieferumfang enthalten).

• Die technischen Daten des Werkzeugs beziehen sich auf den Betrieb bei einem Druck von 6.3 bar.
- Beim Gebrauch der Winkel-Bohrmaschine ist immer Vorsicht geboten. Bei nachlässigem Betrieb können Innenteile oder das Gehäuse beschädigt und die Arbeitsleistung eingeschränkt werden.
- Zur Betätigung des Werkzeugs Betätigungshebel drücken.
- Zum Stoppen des Werkzeugs Betätigungshebel loslassen.
- Beachten Sie, dass das Werkzeug nach Loslassen des Betätigungshebels noch nachläuft.
- Nach beendeter Arbeit Kompressor aus schalten und gemäß der Kompressor-Gebrauchsanweisung lagern.
- Nur trockene, saubere Luft mit ca. 90 PSI oder 6.3 bar Maximaldruck verwenden. Staub, brennbare Dämpfe und eine zu hohe Feuchtigkeit können den Motor eines pneumatischen Werkzeugs zerstören.
- Entfernen Sie keine Plaketten, ersetzen Sie beschädigte Plaketten.
- Halten Sie Hände, weite Kleidung und lange Haare vom sich bewegenden Teil des Werkzeugs fern.

4. Wartung und Pflege

- Ölen:

Druckluft-Werkzeuge müssen während ihrer gesamten Lebensdauer geölt werden. Der Motor und die Kugellager benötigen Druckluft, um das Werkzeug anzutreiben. Da die Feuchtigkeit in der Druckluft den Motor rosten lässt, muss der Motor täglich geölt werden. Hierfür ist die Verwendung eines integrierten Ölers zu empfehlen.

- HAZET 9070-1 Öler zur Montage am Pneumatik-Werkzeug.

- Ölen des pneumatischen Motors von Hand:

Werkzeug von der Luftzufuhr abkoppeln und mit dem Lufteinlass nach oben halten. Ein bis zwei Tropfen Spezial-Druckluftöl in den Lufteinlass geben.

Werkzeug an die Druckluftzufuhr anschließen, Luftauslass am Werkzeug mit einem Handtuch abdecken und einige Sekunden laufen lassen.

Für das Ölen des Werkzeugs nie brennbare oder leicht verdampfbare Flüssigkeiten wie Kerosin, Diesel oder Benzin verwenden.

ACHTUNG!

Überschüssiges Öl im Motor wird sofort durch den Luftauslass ausgestoßen.

WARNUNG!

Auslassöffnung nie auf Menschen oder Objekte richten. Der Luftauslass befindet sich hinten am Handgriff.

- Wartung

Vor der Durchführung von Wartungsarbeiten das Gerät immer von der Druckluft-Zufuhr lösen.

- Bei täglicher Nutzung ist vierteljährlich eine Wartung durchzuführen, spätestens jedoch nach 1000 Betriebsstunden.

- Beschädigte oder abgenutzte Bauteile wie O-Ringe, Lager etc. sind zu ersetzen und alle beweglichen Teile zu ölen.

- Es sind ausschließlich vom Hersteller emp - fohlene Ersatzteile zu verwenden, andernfalls erlischt die Gewährleistung.

- Bitte achten Sie bei der Entsorgung von Einzelteilen, Schmiermitteln etc. darauf, dass die entsprechenden Richtlinien zum Umweltschutz eingehalten werden.

• Zur Reinigung des Werkzeugs oder seiner Einzelteile wird der Gebrauch von Waschbenzin empfohlen.
• Reinigen Sie nie mit Lösungsmitteln oder Säuren, Estern (organischen Verbindungen aus Säuren und Alkohol), Aceton (Keton), Chlorkohlenwasserstoffen oder nitrokar - bonathaltigen Ölen. Verwenden Sie keine Chemikalien mit niedrigem Flammpunkt.
• Für die Inanspruchnahme des Kunden-dienstes setzen Sie sich bitte mit Ihrem Händler oder dem HAZET-Service Center in Verbindung.

5. Störungen

Bei Störungen bitte Prüfen:

• Kompressionsanlage und Druckluft-Zuleitung Luftverbrauch l/min und Schlauchquerschnitt entsprechend den technischen Daten des Gerätes
• Betriebsluft auf Staub und Rostanteile sowie Kondensat untersuchen
• Überölung des Luftmotors

Gehörschutz tragen! Wear hearing protection!

• Aus Sicherheitsgründen dürfen nur Original-Ersatzteile des Herstellers verwendet werden.
• Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall des Werkzeuges führen.
• Bei Verwendung nicht freigege -bener Ersatzteile erlöschen sämtliche Garantie-, Service-, Schadensersatz- und Haftpflichtansprüche gegen den Hersteller oder seine Beauftragten, Händler und Vertreter.

⑤ Aufbewahrung / Lagerung

• Das Gerät ist unter folgenden Bedingungen zu lagern und aufzubewahren:
• Nicht im Freien aufbewahren.
  • Trocken und staubfrei lagern.
• Keinen Flüssigkeiten und aggressiven Substanzen aussetzen.
  • Lagertemperatur -10 bis +45°C.
  • Relative Luftfeuchtigkeit max. 65%

⑥ Entsorgung

• Zur Aussonderung, reinigen und unter Beachtung geltender Arbeits- und Umweltschutzvorschriften zerlegen.
• Bestandteile der Wiederverwertung zuführen.

Gehörschutz tragen! Wear hearing protection!

1. General information

Gehörschutz tragen! Wear hearing protection!

Gehörschutz tragen! Wear hearing protection!

Gehörschutz tragen! Wear hearing protection!

Gehörschutz tragen! Wear hearing protection!

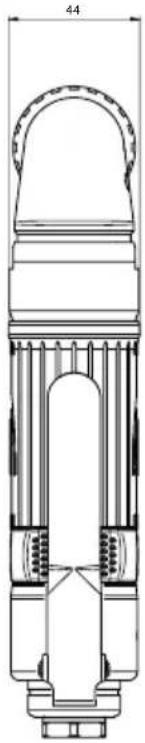

1. Technical data / Tool components

		9030 N-1 9030	N-5
Air connection inside thread mm	() 12.91 (	14 12.91	( 14 )
Drill mm 1-10 1-10
Max. idle speed rpm rpm 2000	1400
Power	HP 0.5	0.5
	Watts 373 373
Weight kg 1.0 1.2
Recommended hose diameter	mm 10	10
Max. air consumption	l/min.	113 113
Working pressure	bar	6.3 6.3
Sound pressure level	dB(A)	88.7	85.0
Sound power level	dB(A)	99.7	96.0
Forward/reverse		Yes Yes
Vibration acceleration	m/s ^2	2.1 0.5

9030 N-5

Gehörschutz tragen! Wear hearing protection!

Gehörschutz tragen! Wear hearing protection!

Gehörschutz tragen! Wear hearing protection!

-en

④ Spare parts

Gehörschutz tragen! Wear hearing protection!

Notizen / Notes

9030 N-1 N-5 AH I. 11.2016 / ∞ Ho / 114
