Marke	KATHREIN
Modell	HDZ 66 Skew
Produkttyp	Neigungsmesser (Inclinometer) für Satelliten-Flachantennen
Verwendung	Einbauset für Flachantennen BAS 66 und BAS 66 Skew
Kompatible Receiver	UFS 940, UFS 946, CAP-Konverter
Anzeigefunktionen	Soll-Elevation, Ist-Elevation, Skew-Wert
Anzeigegeräte	Receiver-Menü, Bedienteil HDS 50, App CAPcontrol
Spannungsversorgung	14/18 V ===, max. 400 mA
Frequenzbereich	950–2150 MHz
Anschlüsse	LNB (Eingang), CAP-Konverter/TV (Ausgang)
Montage	Im Führungsrahmen der Flachantenne, Befestigung mit Bügel und Schrauben
Verkabelung	Keine zusätzliche Verkabelung zwischen Antenne und Receiver/CAP-Konverter nötig
Lieferumfang	Neigungsmesser, Koaxialkabel, Montagebügel, Schrauben
Schutzhaube	LNB-Schutzhaube muss nach Montage wieder aufgesetzt werden
Sicherheitshinweise	Nur zur Montage in BAS 66 und BAS 66 Skew; Gewährleistung bei anderweitiger Nutzung erlischt
Entsorgung	Gemäß Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte

Häufig gestellte Fragen - HDZ 66 Skew KATHREIN

Wie wird der HDZ 66 Skew montiert?

Der Neigungsmesser wird in den Führungsrahmen der Flachantenne BAS 66 oder BAS 66 Skew eingesetzt und mit dem mitgelieferten Bügel und Schrauben befestigt. Zuvor müssen die LNB-Schutzhaube abgenommen und die Koaxialkabel gelöst werden. Eine detaillierte Schritt-für-Schritt-Anleitung finden Sie in der Bedienungsanleitung.

Welche Receiver sind mit dem HDZ 66 Skew kompatibel?

Der HDZ 66 Skew ist kompatibel mit den Receivern UFS 940 und UFS 946 sowie mit CAP-Konvertern. Die Anzeige der Elevation und des Skew erfolgt im Receiver-Menü, über das Bedienteil HDS 50 oder die App CAPcontrol.

Kann der HDZ 66 Skew auch bei eingestelltem Skew die Elevation anzeigen?

Ja, der Neigungsmesser zeigt die Elevation auch an, wenn der Skew-Wert eingestellt ist. Der Skew-Wert selbst wird ebenfalls am Bedienteil HDS 50 oder in der App CAPcontrol angezeigt.

Benötigt man zusätzliche Kabel zwischen Antenne und Receiver?

Nein, der HDZ 66 Skew wird direkt zwischen LNB und dem bestehenden Koaxialkabel angeschlossen. Es ist keine zusätzliche Verkabelung erforderlich.

Welche Spannungsversorgung benötigt der HDZ 66 Skew?

Der Neigungsmesser wird über das Koaxialkabel mit 14/18 V Gleichspannung versorgt, der maximale Strom beträgt 400 mA. Die Stromversorgung erfolgt durch den Receiver oder CAP-Konverter.

Kann der HDZ 66 Skew an jeder Satellitenantenne montiert werden?

Nein, der Neigungsmesser ist ausschließlich für die Flachantennen BAS 66 und BAS 66 Skew von Kathrein vorgesehen. Eine Montage an anderen Antennen ist nicht zulässig und führt zum Verlust der Garantie.

Was zeigt der HDZ 66 Skew an?

Der Neigungsmesser misst die Soll- und Ist-Elevation der Antenne sowie den eingestellten Skew-Wert. Diese Werte werden im Receiver-Menü, auf dem Bedienteil HDS 50 oder in der App CAPcontrol angezeigt.

Wie stelle ich den Skew am HDZ 66 Skew ein?

Der Skew wird nicht direkt am Neigungsmesser eingestellt, sondern durch die mechanische Ausrichtung des LNB. Der HDZ 66 Skew zeigt den aktuell eingestellten Skew-Wert an, sodass Sie die Position präzise justieren können.

Was ist im Lieferumfang des HDZ 66 Skew enthalten?

Im Lieferumfang befinden sich der Neigungsmesser HDZ 66 Skew, ein Koaxialkabel, ein Montagebügel und Schrauben zur Befestigung.

Wo finde ich die aktuelle Bedienungsanleitung?

Die aktuelle Bedienungsanleitung können Sie im Downloadbereich auf der Kathrein-Website unter https://www.kathrein-ds.com/support/downloadbereich/ herunterladen.

BEDIENUNGSANLEITUNG HDZ 66 Skew KATHREIN

■ Einbauset für die Flachantennen BAS 66 und BAS 66 Skew
■ Einfaches Ausrichten der Antenne in Verbindung mit UFS 940/UFS 946/CAP-Konverter
■ Montage mit wenigen Handgriff en am LNB-Gehäuse der BAS 66 und BAS 66 Skew
■ Anzeige von Soll-Elevation und Ist-Elevation im Receiver-Menü/Bedienteil HDS 50/App CAPcontrol
■ Anzeige der Elevation auch mit eingestellten Skew möglich
■ Anzeige des eingestellten Skew im Bedienteil HDS 50/App CAPcontrol
■ Keine zusätzliche Verkabelung zwischen Antenne und Receiver/CAP-Konverter

Montage- und Sicherheitshinweise

• Das beschriebene Gerät dient ausschließlich dem Einbau in eine BAS 66- und BAS 66 Skew-Flachantenne.
• Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
• Beachten Sie bei der Montage die Sicherheitshinweise des BAS 66 oder BAS 66 Skew-Anwendungshinweises bzw. Montageanleitung. Sollten Sie die jeweilige Dokumentation nicht mehr zur Hand haben, können Sie die jeweils aktuellste Fassung der Dokumentation aus dem Internet downloaden (https://www.kathrein-ds.com/support/downloadbereich/).

Montage

■ Lösen Sie die beiden Rändelschrauben und nehmen Sie die LNB-Schutzhaube ab

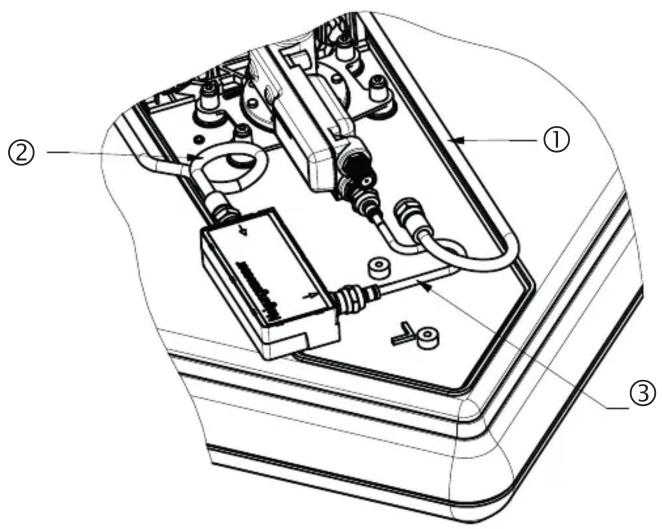

■ Lösen Sie jetzt die Koaxialkabel ① und ② vom LNB-Anschluss

• Verbinden Sie den Neigungsmesser HDZ 66 Skew (Anschluss: „LNB“) mit dem einen Ende des mitgelieferten Koaxialkabels ③ und das andere Ende mit der unteren F-Buchse des LNB (Anzugsdrehmoment max. 3,4 Nm)
• Mit markiertem Kabel ② (von HDZ 66 Skew geeignetem Receiver/CAP-Konverter) eine Kabelschlaufe unter dem LNB formen und am HDZ 66 Skew (Anschluss: „CAP-Konverter/TV“) anschrauben (Anzugsdrehmoment max. 3,4 Nm)

- Setzen Sie den Neigungsmesser, wie rechts dargestellt, in den Führungsrahmen der Flachantenne ein

■ Neigungsmesser mit mitgeliefertem Bügel und Schrauben an Flachantenne befestigen

■ Verbinden Sie den F-Stecker des Kabels ① mit der noch freien Buchse des LNB (obere Buchse, Anzugsdrehmoment 3,4 Nm)

- Setzen Sie die LNB-Schutzhaube wieder auf und befestigen Sie diese mit den beiden Rändelschrauben.

Elektronische Geräte

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß Richtlinie 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öff entlichen Sammelstellen ab.
