Produkttyp	2-stufige Schneefräse
Marke	Cocraft
Modell	PRO S36-B
Motortyp	4-Takt Benzin
Hubraum	208 cc
Startsystem	Elektrisch und Seilzug
Räumbreite	91 cm (36 in)
Einzugshöhe	56 cm (22 in)
Wurfweite	Bis zu 15 m
Anzahl der Stufen	2
Antriebssystem	Selbstfahrend, 6 Vorwärts/2 Rückwärts
Auswurfrotation	Fernbedienbar, 190°
Scheinwerfer	LED
Radgröße	13 x 4,5 in
Kraftstofftankinhalt	3,8 L
Ölkapazität	0,6 L
Gewicht	110 kg
Abmessungen (L x B x H)	145 x 96 x 122 cm
Sicherheitsmerkmale	Sicherheitsschlüssel, Kupplungshebel
Wartung	Regelmäßiger Ölwechsel, Zündkerze, Scherbolzen
Montage erforderlich	Ja

Häufig gestellte Fragen - PRO S36-B Cocraft

Wie starte ich die Schneefräse?

Sicherstellen, dass der Sicherheitsschlüssel eingesteckt ist. Drehen Sie den Kraftstoffhahn auf ON, stellen Sie den Choke auf FULL und drücken Sie die Primärpumpe 3 Mal. Ziehen Sie den Seilzugstarter oder verwenden Sie den elektrischen Startknopf.

Welches Öl soll ich verwenden?

Verwenden Sie SAE 5W-30 Motoröl für Winterbedingungen. Überprüfen Sie den Ölstand vor jedem Gebrauch und wechseln Sie das Öl nach den ersten 5 Stunden, dann alle 25 Stunden.

Wie wechsle ich die Scherbolzen?

Entfernen Sie den alten Scherbolzen, indem Sie die Mutter abschrauben. Richten Sie die Löcher in der Schneckenwelle aus und ersetzen Sie sie durch einen neuen Bolzen und eine neue Mutter. Verwenden Sie immer originale Cocraft Scherbolzen.

Warum wirft die Schneefräse keinen Schnee?

Überprüfen Sie, ob der Auswurf verstopft ist. Wenn er frei ist, überprüfen Sie den Schneckenriemen und die Scherbolzen. Stellen Sie auch sicher, dass das Gebläse nicht blockiert ist. Schlagen Sie im Fehlerbehebungsabschnitt nach.

Wie lagere ich die Schneefräse für den Sommer?

Lassen Sie den Kraftstofftank ab und lassen Sie den Motor laufen, bis er ausgeht. Wechseln Sie das Öl, reinigen Sie das Gerät und entfernen Sie die Zündkerzen. Lagern Sie es an einem trockenen, überdachten Ort.

Was ist der richtige Reifendruck?

Der empfohlene Reifendruck beträgt 15-20 psi. Überprüfen Sie mit einem Manometer und pumpen Sie bei Bedarf auf. Überdruck kann die Traktion verringern.

Wie stelle ich die Gleitschuhe ein?

Lockern Sie die Schrauben an den Gleitschuhen und stellen Sie sie auf die gewünschte Höhe ein. Stellen Sie sicher, dass sie mit dem Boden abschließen. Ziehen Sie sie fest.

Was soll ich tun, wenn der Motor nicht startet?

Überprüfen Sie den Sicherheitsschlüssel, den Kraftstoffstand und die Zündkerze. Stellen Sie sicher, dass der Choke richtig eingestellt ist. Wenn Sie den elektrischen Start verwenden, überprüfen Sie die Verbindung des Stromkabels.

Wie oft sollte ich die Zündkerze ersetzen?

Ersetzen Sie die Zündkerze alle 100 Betriebsstunden oder jährlich. Verwenden Sie einen Elektrodenabstand von 0,75 mm. Schlagen Sie im Handbuch für das richtige Modell nach.

Kann ich ethanolhaltigen Kraftstoff verwenden?

Verwenden Sie Kraftstoff mit höchstens 10 % Ethanol (E10). Ein höherer Ethanolanteil kann den Motor beschädigen. Verwenden Sie immer frischen Kraftstoff und geben Sie einen Stabilisator hinzu.

BEDIENUNGSANLEITUNG PRO S36-B Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Art.no Model

31-9088

31-9089

HLR01-R3-330

HLR01-R3-330

Original Bedienungsanleitung

Art.Nr. 31-9088, 31-9089 Modell HLR01-R3-330

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Warnung: Die komplette Bedienungsanleitung durchlesen. Nichtbeachtung der folgenden Anweisungen kann zu Stromschlägen, Feuer und/oder schweren Verletzungen führen.

DIESE BEDIENUNGSANLEITUNG AUFBEWAHREN.

Die Bezeichnung „Elektrowerkzeug“ im weiteren Textverlauf bezieht sich auf das Netzkabel-angeschlossene oder Akku-betriebene Handwerkzeug.

1) Arbeitsumgebung

a) Die Arbeitsumgebung sauber und gut beleuchtet halten. Unordentliche und dunkle Umgebungen können zu Unfällen führen.
b) Elektrowerkzeuge nicht in feuergefährlichen Umgebungen (z. B. leicht entzündbare Flüssigkeiten, Gase oder Staub) benutzen. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Während der Benutzung des Elektrowerkzeugs Kinder und Zuschauer auf Abstand halten. Störungen können zum Verlust der Kontrolle führen.

2) Sicherheitshinweise Elektrik

a) Sicherstellen, dass der Netzstecker des Elektrowerkzeugs in die Netzsteckdose passt. Niemals den Netzstecker verändern. Niemals einen Adapter zusammen mit geerdeten Elektrowerkzeugen verwenden. Unveränderte Stecker und passende Steckdosen verringern das Risiko von Stromschlägen.
b) Körperkontakt mit geerdeten Gegenständen, z. B. Rohren, Heizung, Ofen oder Kühlschrank, vermeiden. Ist der eigene Körper geerdet, erhöht sich das Risiko für Stromschläge.
c) Elektrowerkzeuge nicht Regen oder Feuchtigkeit aussetzen. Wasser im Inneren von Elektrowerkzeugen erhöht das Risiko für Stromschläge.

d) Mit dem Netzkabel behutsam umgehen. Das Netzkabel nie zum Ziehen oder Tragen des Elektrohandwerkzeugs oder zum Herausziehen des Steckers aus der Steckdose verwenden. Das Kabel von Wärme, Öl, scharfen Kanten und beweglichen Teilen fernhalten. Beschädigte oder verformte Netzkabel erhöhen die Gefahr von elektrischen Schlägen.
e) Bei der Benutzung von Elektrowerkzeugen im Außenbereich immer ein Verlängerungskabel benutzen, das dafür vorgesehen ist. Die Benutzung eines Verlängerungskabels für den Außenbereich verringert das Risiko von Stromschlägen.
f) Sollte das Elektrowerkzeug trotzdem in feuchter Umgebung benutzt werden, unbedingt eine Fehlerstrom-Schutzeinrichtung vorschalten. Die Benutzung einer Fehlerstromschutzeinrichtung verringert das Risiko von Stromschlägen.

3) Persönliche Sicherheit

a) Bei der Benutzung von Elektrowerkzeugen vorsichtig sein und auf den gesunden Menschenverstand hören. Die Bedienung von Elektrowerkzeugen bei Müdigkeit und/oder unter Einfluss von Drogen, Alkohol oder Medizin ist untersagt. Ein kurzer Moment der Unachtsamkeit kann zu schweren Sach- und Personenschäden führen.
b) Persönliche Schutzausrüstung benutzen. Immer einen Augenschutz tragen. Die Benutzung von persönlicher Schutzausrüstung bei Bedarf, wie Atemschutz, Sicherheitsschuhe, Helm und Gehörschutz, verkleinert das Verletzungsrisiko.
c) Ungewolltes Starten vermeiden. Sicherstellen, dass der Stromschalter in der Position OFF ist, bevor der Netzstecker oder Akku angeschlossen wird oder das Elektrowerkzeug gehoben/getragen wird. Das Tragen von Elektrowerkzeugen mit einem Finger auf dem Schalter oder der Anschluss von Elektrowerkzeugen an die Netzspannung, während der Schalter in der Position ON ist, birgt ein erhöhtes Unfallrisiko. Befindet sich der Ein-/Ausschalter in Stellung ON erhöht sich die Unfallgefahr.
d) Vor dem Einschalten des Elektrowerkzeugs alle Servicewerkzeuge/Schlüssel entfernen. Ein vergessenes Servicewerkzeug an einem rotierenden Teil von Elektrowerkzeugen kann zu Personenschäden führen.
e) Stets eine stabile und bequeme Arbeitsposition einnehmen. Immer eine gute Balance sicherstellen. Dies sorgt für bessere Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.
f) Stets geeignete Arbeitskleidung tragen. Keine losen Kleider oder Schmuck tragen. Haare, Kleidung und Handschuhe von beweglichen Teilen fernhalten. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.
g) Ist Ausrüstung zum Absaugen und Aufsammeln von Staub zugänglich, sollte diese angeschlossen und benutzt werden. Die Nutzung dieser Hilfsmittel kann mit Staub in Verbindung stehende Gefahren verringern.

4) Benutzung und Wartung des Elektrowerkzeugs

a) Elektrowerkzeuge nie überbeanspruchen. Elektrowerkzeuge nur für die dafür vorgesehene Arbeit benutzen. Das richtige Elektrowerkzeug sorgt für mehr Sicherheit und ein besseres Resultat.
b) Niemals ein Elektrowerkzeug benutzen, wenn der Stromschalter das Gerät nicht ein-/ausschaltet. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Zum Ändern der Einstellungen, Austausch von Werkzeugteilen und bei Nichtbenutzung stets den Netzstecker ziehen. Diese Vorkehrungsmaßnahme verkleinert das Risiko für einen unabsichtlichen Start.
d) Elektrowerkzeuge bei Nichtbenutzung außer Reichweite von Kindern aufbewahren. Personen, die nicht mit der Bedienung vertraut sind, nicht das Elektrowerkzeug benutzen lassen. Elektrowerkzeuge sind gefährlich, wenn sie in die Hände von unerfahrenen Personen gelangen.
e) Elektrowerkzeuge stets warten. Regelmäßig überprüfen, ob etwas falsch eingestellt ist, ob bewegliche Teile klemmen, etwas kaputt gegangen ist oder etwas anderes die fehlerfreie Funktion behindert. Wenn etwas kaputt ist, muss es vor Inbetriebnahme repariert werden. Viele Unglücke werden durch mangelnde Wartung verursacht.
f) Werkzeuge immer sauber und scharf halten. Ordentlich gewartete Werkzeuge neigen weniger zu Fehlfunktionen und sind einfacher zu handhaben.
g) Elektrowerkzeuge, Zubehör usw. nur der Beschreibung entsprechend und für den vorgesehenen Verwendungszweck handhaben. Dabei immer die aktuellen Arbeitsbedingungen berücksichtigen. Bei Zweckentfremdung können Sach- und Personenschäden entstehen.

5) Bedienung und Wartung von Akku-Werkzeugen

a) Den Akku nur mit einem vom Hersteller dafür vorgesehenen Ladegerät laden. Wird ein Ladegerät für eine bestimmte Akkusorte mit einer anderen Akkusorte benutzt, besteht Brandgefahr.
b) Akku-Werkzeuge nur mit dem explizit dafür vorgesehenen Akku benutzen. Die Benutzung einer anderen Akkuart kann zu Personen- und Sachschäden führen.
c) Wenn der Akku nicht benutzt wird, bei der Aufbewahrung auf ausreichenden Abstand zu Gegenständen wie Klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen metallischen Gegenständen achten, die einen Kontakt zwischen den Akkupolen herstellen könnten. Ein Kurzschluss der Batteriepole kann zu Brandverletzungen oder Feuer führen.
d) Bei falschem Umgang mit dem Akku kann Säure austreten. Kontakt mit der Säure vermeiden. Bei direktem Kontakt mit der Säure mit Wasser abspülen. Bei Kontakt mit den Augen einen Arzt aufsuchen. Austretende Batteriesäure kann Reizungen und Verbrennungen verursachen.

6) Service

a) Reparaturen nur von qualifizierten Servicetechnikern und mit Originalzubehör durchführen lassen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Allgemeine Sicherheitshinweise

• Das Gerät ist nicht für Personen (einschließlich Kindern) mit eingeschränkten physischen oder geistigen Fähigkeiten geeignet. Das Gerät auch nicht von Personen ohne ausreichende Erfahrung oder Kenntnissen benutzen lassen wenn diese nicht von einer für ihre Sicherheit verantwortlichen Person in die sichere Handhabung eingeführt worden sind.
• Die gesamte Bedienungsanleitung gründlich durchlesen und die korrekte Bedienung des Gerätes einlernen.
• Das Gerät nicht von Kindern oder von Personen, die sich nicht mit der Bedienungsanleitung vertraut gemacht haben, benutzen lassen. Bitte die örtlichen Bestimmungen zu evtl. Altersgrenzen für die Benutzung beachten.
• Der Benutzer/Betreiber ist stets für durch das Gerät verursachte Unfälle verantwortlich.
• Vorsichtig vorgehen und auf ein gutes Gleichgewicht achten, vor allem wenn das Gerät rückwärts gezogen wird.
• Das Gerät niemals unter dem Einfluss von Drogen, Alkohol oder Medikamenten benutzen. Das Gerät nie bei Müdigkeit oder Krankheit benutzen.
• Reparaturen unbedingt qualifizierten Servicetechnikern überlassen. Ausschließlich Original-Ersatzteile verwenden.
• Nur Zubehör benutzen, das vom Hersteller oder Händler empfohlen wird.

Vorbereitungen

• Sicherstellen, dass sich auf der Fläche, die geräumt werden soll, keine Fremdgegenstände befinden.
• Vor der Einschaltung des Gerätes alle Servicewerkzeuge/Schlüssel entfernen. Ein vergessenes Servicewerkzeug an einem rotierenden Teil kann zu Personenschäden führen.
• Sicherstellen, dass alle Schalter leichtgängig sind und beim Loslassen zurück in die Ursprungsposition gehen.
• Vorab planen, wohin der Schnee geworfen werden soll, damit keine Personen oder Eigentum von Gegenständen beschädigt werden.
• Das Gerät nur mit geeigneter Kleidung benutzen. Für eine glatte Unterlage geeignete Schuhe benutzen.
• Bei Betrieb, Wartung und Servicearbeiten immer einen Augenschutz oder ein Visier tragen.
• Das Gerät vor dem Betrieb an die Außentemperatur gewöhnen.

Elektrische Sicherheit

- Das Gerät nicht verwenden, wenn der Stromschalter defekt ist oder nicht ordnugnsgemäß funktioniert. Sicherstellen, dass das Gerät vor einer erneuten Benutzung von qualifiziertem Fachpersonal repariert wird.

Sicherheitsvorschriften während der Bedienung

• Hände und Füße immer von drehenden Teilen fernhalten. Immer vom Auswurf fernhalten.
  • Das Gerät nicht zweckentfremden.
• Bei der Benutzung auf Kieswegen, Bürgersteigen und Straßen vorsichtig vorgehen. Stets aufmerksam auf eventuelle Gefahren und Verkehrsteilnehmer sein. Steile Abhänge meiden.
• Den Auswurf niemals auf allgemeine Straßen oder den Verkehr richten.
• Falls das Gerät auf einen Fremdkörper trifft, sofort den Motor ausschalten. Anschließend das Gerät sorgfältig überprüfen. Das Gerät nicht wieder benutzen, bevor nicht alle eventuellen Schäden behoben sind.
• Beginnt das Gerät ungewöhnlich zu vibrieren, sofort den Motor ausschalten und die Ursache überprüfen. Starke Vibrationen sind oft ein Anzeichen dafür, dass etwas nicht in Ordnung ist.
• Vorhandene Schutzeinrichtungen dürfen nicht entfernt oder funktionsuntüchtig gemacht werden.
• Das Gerät niemals in der Nähe von Tiergehegen, Autos, Fensterscheiben, Abhängen usw. betreiben.
• Unbefugte Personen, vor allem Kinder und Haustiere, vom Arbeitsbereich fernhalten.
• Das Gerät nicht überlasten, indem es zu schnell gefahren wird.
• Beim Rückwärtsfahren vorsichtig vorgehen. Nach hinten nach eventuellen Hindernissen schauen.
• Niemals den Auswurf auf Personen richten Niemand darf sich vor dem Gerät aufhalten.
• Immer für eine gute Sicht und eine zufriedenstellende Beleuchtung sorgen
• Immer auf ein gutes Gleichgewicht und einen stabilen Halt am Griff achten.
• Das Gerät nie auf einem Dach einsetzen.

Besondere Sicherheitshinweise für elektrische Schneeschaufeln

• Die komplette Bedienungsanleitung vollständig durchlesen. Die Funktionsweise aller Schalter genau durchgehen und sicherstellen, dass die Bedienung des Gerätes verstanden wurde. Es ist sehr wichtig, dass das Gerät schnell gestoppt/ausgeschaltet und die Schalter in Neutralstellung gebracht werden können.
• Sicherstellen, dass das Gerät korrekt montiert wurde, unbeschädigt ist und dass alle Schalter leichtgängig sind und beim Loslassen in die Ursprungsposition zurückkehren. Ist das Gerät auf irgendeine Weise beschädigt oder nicht komplett, muss es vor dem Einsatz repariert und/oder komplettiert werden.
• Vorab planen, wohin der Schnee geworfen werden soll, damit keine Personen oder Eigentum von Gegenständen beschädigt werden.
• Müssen die Förderschnecke oder deren Gehäuse während der Arbeit von Schnee gereinigt werden, zunächst den Akku entnehmen. Hinweis: Geeignetes Werkzeug benutzen (Holz- oder Kunststoffgegenstände), niemals die Hände.
• Wird das Gerät nicht benutzt oder beaufsichtigt, den Akku entnehmen.

• Alle eventuellen Schutzvorrichtungen müssen vor dem Start des Gerätes komplett und korrekt montiert sein.

• Wurden Teile ausgetauscht, muss das Gerät und alle seine Funktionen überprüft und probegefahren werden, bevor die Arbeit begonnen wird.

• Stets die lokalen Regeln und Vorschriften in Bezug auf Geräuschpegel und Umwelt befolgen. Den richtigen Zeitpunkt für die Arbeit wählen, damit die Umgebung davon nicht gestört wird.

Produktkennzeichnung mit Piktogrammen

Entspricht den geltenden Sicherheitsnormen.

Vor der Verwendung die gesamte Bedienungsanleitung durchlesen.

Allgemeine Warnung für Gefahrenmomente. Bestimmte Fertigkeiten sind vom Benutzer gefordert.

Kinder und Haustiere in einem sicherem Abstand zur Maschine halten.

Warnung für fliegende Gegenstände. Sicherstellen, dass sich Zuschauer in einem sicheren Abstand befinden.

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Rückgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Niemals die Hände in den Auswurf stecken.

Gefahr – rotierende Förderschnecke.

Niemals drehene Teile anfassen, solange die Maschine nicht zum Stillstand gekommen ist.

Gehörschutz tragen.

Augenschutz tragen.

Produktbeschreibung

1. Schalter
2. Sperre für den Schalter
3. Abdeckung der Batteriehalterung
4. Rohrstange
5. Drehriegel für den Zusatz-Handgriff
6. Zusatz-Handgriff
7. Drehriegel für die Teleskopfunktion der Rohrstange
8. Drehriegel zum Fixieren der Rohrstange an der Motoreinheit
9. Knauf zum Einstellen des Auswurfs
10. Rotorblätter
11. Auswurf

1. Ladegerät
2. Indikatorlampe für den Netzanschluss und den vollständig geladenen Akku

3. Indikatorlampe für den laufenden Ladevorgang

4. Akku

5. Knöpfe, mit denen der Akku vom Ladegerät und der Schneeschaufel gelöst wird
6. Anzeige des Akkuladestands

Benutzung Laden des Akkus

Temperaturintervall zum Laden und für die Aufbewahrung des Akkus: 0–40 °C.

1. Die Knöpfe (16) am Akku eindrücken und ihn aus der Halterung ziehen.

2. Das Ladegerät an eine Steckdose mit 230 V, 50 Hz anschließen. Die Indikatorlampe (13) blinkt grün, wenn das Ladegerät an das Stromnetz angeschlossen ist.

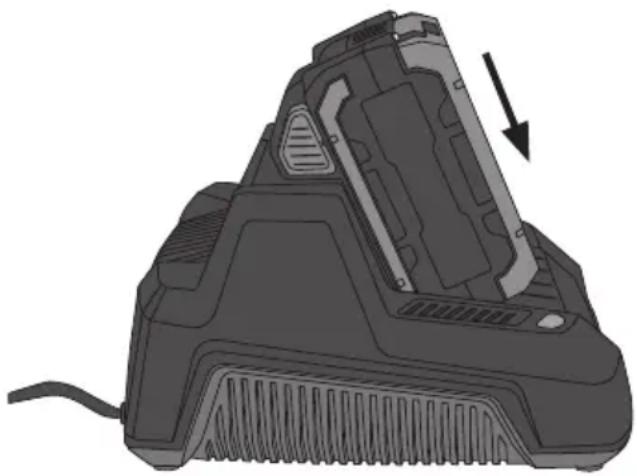

3. Den Akku in das Ladegerät setzen und ordentlich einrasten lassen.

4. Die Indikatorlampe (14) leuchtet während des Ladevorgangs rot.

5. Die Indikatorlampe (14) erlischt und die Indikatorlampe (13) beginnt grün zu leuchten wenn der Akku vollständig geladen ist.

6. Die Knöpfe am Akku eindrücken und ihn aus dem Ladegerät ziehen, wenn er vollständig geladen ist.

7. Bei Nichtbenutzung stets den Netzstecker ziehen.

Anzeige des Akkuladestands

Den roten Knopf am Akku eindrücken, um den Akkustand zu überprüfen. Wenn alle grünen Indikatorlampen aufleuchten, ist der Akku vollständig geladen. Wenn nur eine grüne Indikatorlampe aufleuchtet, ist der Akku entladen und muss geladen werden, bevor das Gerät benutzt werden kann.

Hinweis:

• Der Lithium-Ionen-Akku hat einen integrierten, elektronischen Entladungsschutz, der verhindert, dass der Akku komplett entladen wird. Dies bedeutet, dass er nicht an Leistung verliert, sondern dass die Versorgung erst dann von der Elektronik unterbrochen wird, wenn der Akku geladen werden muss. Das Gerät bleibt dann unmittelbar stehen. Wenn dies eintritt, nicht versuchen, weiterzuarbeiten, sondern den Akku laden, damit er nicht beschädigt wird.
• Der Akku ist zudem mit einem integrierten, elektronischen Überlastschutz ausgestattet. Wenn das Gerät zu stark beansprucht wird, löst die Elektronik aus und das Gerät bleibt stehen. In diesem Fall den Startschalter loslassen und einige Sekunden warten, bevor das Gerät wieder gestartet werden kann.
• Ein Lithium-Ionen-Akku unterliegt keinem Memory-Effekt, d. h. der Akku kann unabhängig vom Ladestatus geladen werden, ohne Schaden zu nehmen.
  • Die beiden ersten Male den Akku mindestens 6 Stunden laden.
• Bei längerer Lagerung den Akku mindestens alle 6 Monate laden.

Montage

Rohrstange, Motoreinheit und Zusatz-Handgriff

1. Den Drehriegel für die Teleskopfunktion der Rohrstange (7) lösen und die Rohrstange ein Stück auseinanderziehen. Das Rohr in der neuen Position fixieren, indem der Drehriegel angezogen wird.

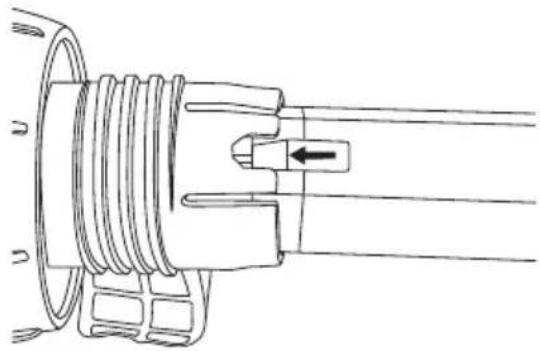

1. Die Rohrstange bis zum Anschlag in die Motoreinheit schieben.

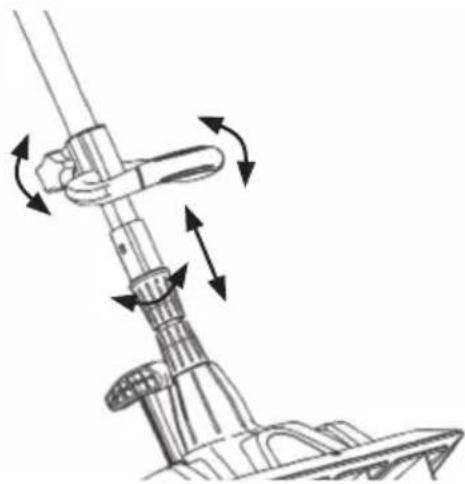

2. Die Länge des Gerätes mit der Teleskopfunktion einstellen und den Zusatz-Handgriff in einer bequemen Position anbringen, indem der Drehriegel (5) gelöst, der Griff versetzt und der Drehriegel wieder zugedreht wird.

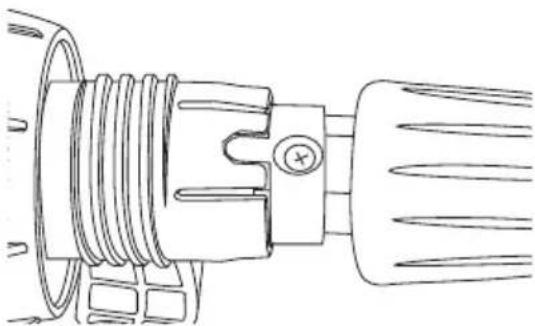

1. Der Zapfen mit dem Pfeil in der Aussparung an der Halterung der Motoreinheit platzieren.

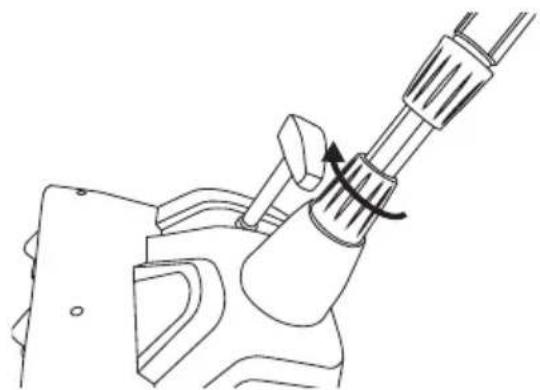

1. Die Rohrstange mit dem Drehriege (8) fixieren.

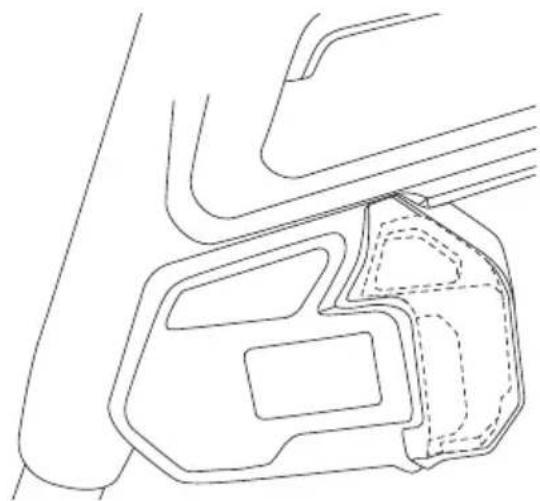

1. Die Batterieabdeckung öffnen.

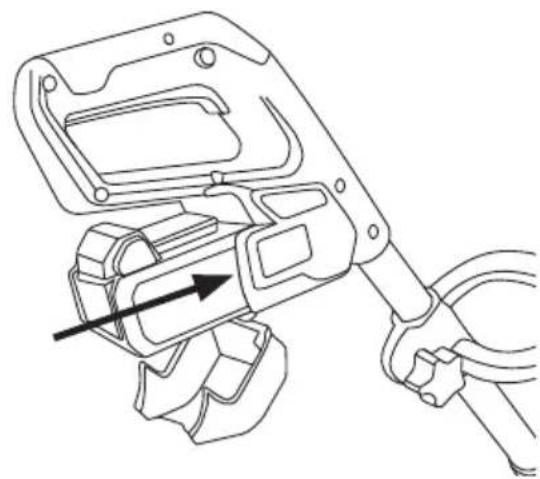

1. Den Akku hineinschieben und ordentlich einrasten lassen.

2. Die Batterieabdeckung schließen.

1. Die Sperre für den Schalter (2) eindrücken und dann den Schalter (1) drücken, um den Motor zu starten.
2. Um das Gerät wieder auszuschalten, den Schalter loslassen.

Pflege und Wartung

Hinweis: Vor Service oder Wartung immer den Akku entnehmen.

• Das Gerät mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.
  • Das Gerät niemals Regen aussetzen.
• Regelmäßig überprüfen, ob die Einschaltspere und der Startschalter unbeschädigt und funktionstüchtig sind.
• Bei längerer Nichtbenutzung den Akku entnehmen und das Gerät im Innenbereich, außer Reichweite von Kindern, aufbewahren. Den Akku alle 6 Monate aufladen, wenn das Gerät nicht benutzt wird.
• Den Akku nicht bei Minusgraden lagern.

Fehlersuche

Das Gerät startet nicht.	Der Akku ist leer.Überprüfen, ob sowohl Einschaltssperre als auch Startschalter ordnungsgemäß eingedrückt werden.
Schlechte Akkulaufzeit.	Der Akku ist nicht vollständig geladen.Der Akku muss ausgetauscht werden.
Der Akku wird nicht geladen.	Überprüfen, ob das Netzkabel des Ladegerätes ordentlich an die Steckdose angeschlossen ist.Sicherstellen, dass die Steckdose stromführend ist.Sicherstellen, dass der Akku korrekt im Ladegerät sitzt.Die Kontakte von Akku und Ladegerät müssen gesäubert werden.Hinweis:Vor der Reinigung der Kontakte immer erst den Netzstecker ziehen.Das Ladegerät oder dessen Kabel ist beschädigt.Der Akku ist defekt und muss ausgetauscht werden.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

Technische Daten

Leerlaufdrehzahl 1500 /min

Rohrstange Teleskopfunktion 92–125 cm

Arbeitsbreite 33 cm

Max. Arbeitshöhe 30 cm

Wurfweite Bis 4 m

Gewicht 6,5 kg

Schallpegel LpA 73 dB(A), K = 3 dB(A)

LwA 90 dB(A), K = 3 dB(A)

Schwingungswert 2,5 m/s², K = 1,5 m/s²

Akku 36 V Li-Ion

Kapazität 2,5 Ah

Ladedauer 1 Std.

Akku-Ladegerät

Betriebsspannung 230 V, 50/60 Hz

Ausgangsspannung 36 V DC

Ausgangsstromstärke 3,6 A

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

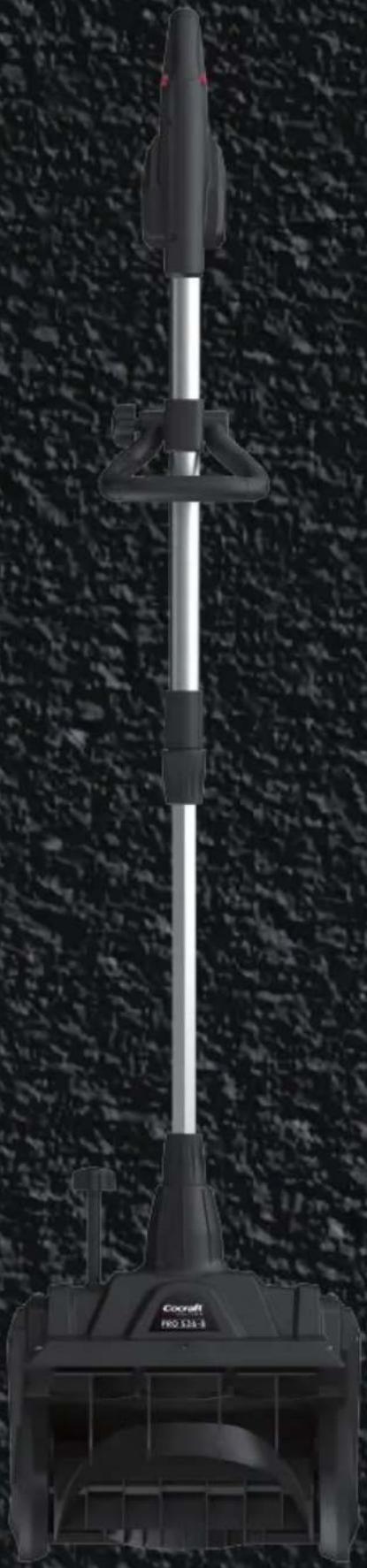

CORDLESS SNOW THROWER

Cocraft 31-9088 /31-9089

HLR01-R3-330

Unsere Homepage www.clasohlson.de

besuchen und auf Kundenservice klicken.
