OMK4-2 - Wandhalterung für Bildschirm IIYAMA - Kostenlose Bedienungsanleitung

Produkttyp	Montageset für Open-Frame-Monitore
Marke	Iiyama
Modell	OMK4-2
Kompatible Monitormodelle	ProLite TF4939UHSC, TF5539UHSC, TF6539UHSC
Lieferumfang	4x L-Winkel OPT 200, 2x L-Winkel OPT 400, 36x M6-Schrauben (L=6 mm), Bedienungsanleitung
Material	Metall (Stahl)
Abmessungen L-Winkel OPT 200	ca. 304 mm × 52 mm
Abmessungen L-Winkel OPT 400	ca. 524 mm × 62 mm
Schraubenspezifikation	M6 × 6 mm, 36 Stück
Erforderliches Werkzeug	Schraubendreher (nicht im Lieferumfang)
Gewicht (ca.)	1,5 kg
Montageausrichtung	Querformat (Standard); Hochformat je nach Monitormodell möglich
Sicherheitshinweise	Nur mit angegebenen Schrauben und L-Winkeln montieren; keine Fremdteile verwenden
Reinigung	Mit trockenem Tuch abwischen; keine aggressiven Reinigungsmittel
Reparierbarkeit	Keine reparierbaren Teile; Ersatz nur durch Originalteile von Iiyama
Umgebungsbedingungen	Siehe Bedienungsanleitung des jeweiligen Monitors

Häufig gestellte Fragen - OMK4-2 IIYAMA

Wie befestige ich die L-Winkel am Monitor?

Die L-Winkel werden mit den mitgelieferten M6-Schrauben an den dafür vorgesehenen Gewindebohrungen des Monitors befestigt. Die Anzahl der Schrauben variiert je nach Monitormodell (z.B. 36 Stück für TF4939UHSC). Beachten Sie die Abbildungen in der Bedienungsanleitung.

Welche Monitormodelle sind mit dem OMK4-2 kompatibel?

Das OMK4-2 ist speziell für die Iiyama Open-Frame-Monitore ProLite TF4939UHSC, TF5539UHSC und TF6539UHSC ausgelegt.

Enthält das Set einen Schraubendreher?

Nein, ein Schraubendreher ist nicht im Lieferumfang enthalten. Sie benötigen einen eigenen Kreuzschlitz- oder Torx-Schraubendreher, je nach Schraubenkopf.

Kann ich das Set für andere Monitormarken verwenden?

Das OMK4-2 wurde nur für die genannten Iiyama Open-Frame-Monitore entwickelt. Eine Verwendung mit anderen Marken oder Modellen wird nicht empfohlen und kann zu Schäden führen.

Welche Schrauben werden benötigt?

Es werden ausschließlich die mitgelieferten M6-Schrauben mit 6 mm Länge verwendet. Andere Schrauben können das Monitorgewinde beschädigen oder die Stabilität beeinträchtigen.

Ist eine Montage im Hochformat möglich?

Ja, für einige Modelle wie den ProLite TF3239MSC (mit OMK4-1) ist Hoch- und Querformat möglich. Für das OMK4-2 wird in der Anleitung nur die Querformatmontage gezeigt; prüfen Sie die Kompatibilität Ihres Monitors.

Wie schwer ist das Montageset?

Das Set wiegt ca. 1,5 kg. Es besteht aus vier L-Winkeln (OPT 200 und OPT 400) sowie 36 Schrauben.

Wo finde ich die genauen Abmessungen der L-Winkel?

Die genauen Abmessungen finden Sie in der beiliegenden Bedienungsanleitung auf den Seiten mit den L-Bracket-Dimensions. Für OPT 200 beträgt die Länge ca. 304 mm, Breite 52 mm; für OPT 400 Länge ca. 524 mm, Breite 62 mm.

Was tun bei fehlenden Teilen?

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Iiyama-Händler oder das nächste Iiyama-Büro. Halten Sie Modellnummer OMK4-2 und Kaufbeleg bereit.

Gibt es eine Garantie auf das OMK4-2?

Ja, es gelten die allgemeinen Iiyama-Garantiebedingungen. Die Garantiezeit beträgt in der Regel 2 Jahre, kann aber je nach Land variieren. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG OMK4-2 IIYAMA

CHECKING THE CONTENTS OF THE PACKAGE

The following parts are included in the package and make sure you have all of them. If anything is missing or damaged, please contact your local iiyama dealer or regional iiyama office.

Mounting Kits	Monitor L-Bracket (Q'ty)		M6 Screw(L=6mm)	User Manual(this document)
OMK4-1	ProLite TF3239MSC	P32TF3 (4pcs)	24pcs 1pc
	ProLite TF4339MSC	OPT 200 (2pcs)
		OPT 400 (2pcs)
OMK4-2	ProLite TF4939UHSC	OPT 200 (4pcs)	36pcs 1pc
	ProLite TF5539UHSC	OPT 400 (2pcs)
	ProLite TF6539UHSC

SPECIAL NOTES

Specified L-Brackets and M6 Screws are necessary to mount an open frame monitor.

CAUTION

The L-Brackets are designed to be mounted to specific wall types and hardware, in accordance with the user manual supplied with the Mounting Kits.
■ Using L-brackets and screws other than those specified in the user manual may damage the monitor.

ATTACHING THE L-BRACKETS

■ ProLite TF3239MSC

Depending on the monitor orientation (portrait or landscape) you choose, attach the L-Brackets to the left and right hand sides or the upper and lower sides of the monitor with the 12pcs of M6 Screw as shown

below.

■ ProLite TF4339MSC

Attach the L-Brackets to the monitor with the 24pcs of M6 Screw as shown below.

■ ProLite TF4939UHSC
■ ProLite TF5539UHSC

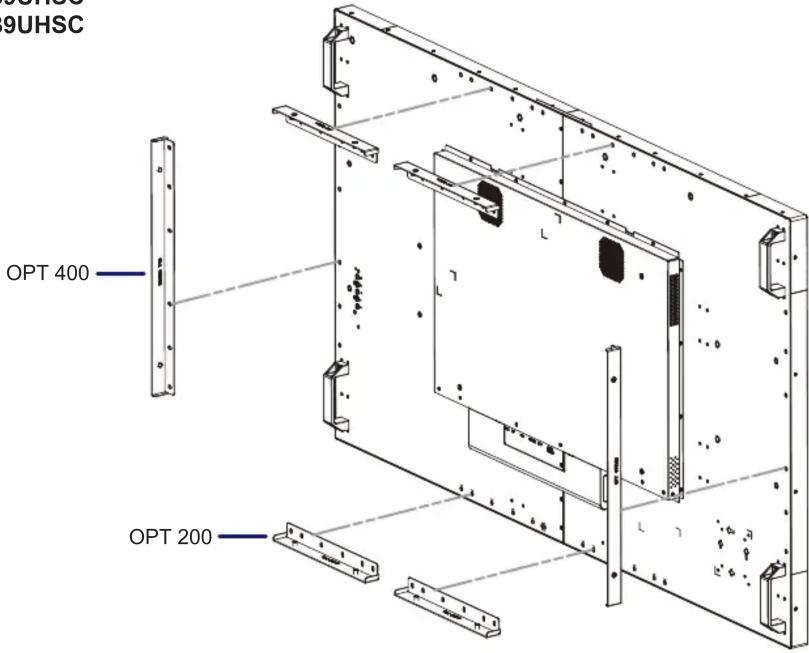

■ ProLite TF6539UHSC

Attach the L-Brackets to the monitor with the 36pcs of M6 Screw as show

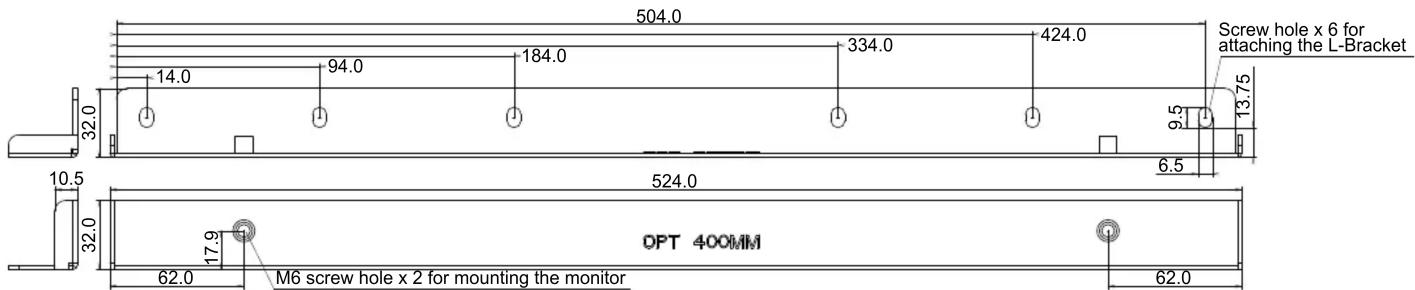

L-BRACKET DIMENSIONS (mm)

■ EP32TF3

■ OPT 200

■ OPT 400

NOTE

You will need a screwdriver to attach the L-Bracket.
L-Brackets and M6 Screws are necessary to mount an open frame monitor. For details regarding temperature and humidity operating conditions of the open frame monitor, see the User Manual on iiyama website. http://www.iiyama.com.
