ProLite T1731SAW-B1 - Bildschirm IIYAMA - Kostenlose Bedienungsanleitung

Produkttyp	Touchscreen-Monitor
Marke	IIYAMA
Modell	ProLite T1731SAW-B1
Bildschirmdiagonale	17 Zoll (43 cm)
Touch-Technologie	SAW (Surface Acoustic Wave)
Auflösung	1280 x 1024 (SXGA)
Seitenverhältnis	5:4
Helligkeit	300 cd/m²
Kontrastverhältnis	1000:1
Reaktionszeit	8 ms
Betrachtungswinkel	170° horizontal, 160° vertikal
Anschlüsse	VGA, DVI, USB (Touch)
Stromversorgung	100-240 V AC, 50/60 Hz
Leistungsaufnahme	30 W (typisch), <1 W (Standby)
Gewicht	ca. 5,0 kg
Abmessungen (B x H x T)	390 x 340 x 200 mm
VESA-Halterung	100 x 100 mm
Lieferumfang	Monitor, Netzkabel, VGA-Kabel, USB-Kabel, Bedienungsanleitung
Reinigung	Mit einem weichen, trockenen Tuch; keine aggressiven Reinigungsmittel
Sicherheitshinweise	Nur an geerdete Steckdosen anschließen; vor Feuchtigkeit schützen
Reparatur	Nur durch autorisiertes Fachpersonal; Ersatzteile beim Hersteller

Häufig gestellte Fragen - ProLite T1731SAW-B1 IIYAMA

Wie schließe ich den Touchscreen an?

Verbinden Sie das VGA- oder DVI-Kabel mit Ihrem Computer und das USB-Kabel für die Touch-Funktion. Die Bedienungsanleitung enthält detaillierte Anschlussdiagramme.

Warum funktioniert der Touchscreen nicht?

Stellen Sie sicher, dass das USB-Kabel angeschlossen ist und die Treiber installiert sind. Überprüfen Sie die Energieversorgung des Monitors.

Kann ich den Monitor an der Wand montieren?

Ja, der Monitor ist VESA-kompatibel (100 x 100 mm). Verwenden Sie eine geeignete Wandhalterung und beachten Sie die Tragfähigkeit.

Wie reinige ich den Touchscreen richtig?

Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigen Flecken leicht feuchten, aber keine aggressiven Reinigungsmittel verwenden.

Welche Auflösung wird unterstützt?

Die native Auflösung beträgt 1280 x 1024 (SXGA). Niedrigere Auflösungen werden skaliert dargestellt.

Wie kann ich die Bildschirmeinstellungen anpassen?

Nutzen Sie die On-Screen-Display-Tasten am Monitor oder die Treibersoftware des Betriebssystems für Helligkeit, Kontrast und Farbe.

Der Monitor flackert oder zeigt Streifen an. Was tun?

Überprüfen Sie die Kabelverbindungen und die Bildwiederholfrequenz. Testen Sie einen anderen Anschluss oder PC.

Wo finde ich die neuesten Treiber?

Besuchen Sie die IIYAMA-Website und geben Sie das Modell ProLite T1731SAW-B1 in die Support-Suche ein.

Kann ich den Touchscreen mit Handschuhen bedienen?

SAW-Touchscreens reagieren auf Schallwellen, daher können dünne Handschuhe möglicherweise funktionieren, dicke jedoch nicht.

Was mache ich, wenn der Monitor keine Stromversorgung hat?

Prüfen Sie das Netzkabel und die Steckdose. Falls ein Netzschalter vorhanden ist, stellen Sie sicher, dass er eingeschaltet ist.

BEDIENUNGSANLEITUNG ProLite T1731SAW-B1 IIYAMA

Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken uns für das Vertrauen, das Sie uns entgegenbringen. Damit Ihre Arbeit nicht durch Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen, bevor Sie Ihren neuen iiyama TFT-Monitor das erste Mal in Betrieb nehmen. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.

DEUTSCH

ERKLÄRUNG DER CE-KONFORMITÄT

Dieser LCD Flachbildschirm entspricht den Anforderungen der EG/EU Richtlinien 2014/30/EU, "EMV Richtlinie", 2014/35/EU, "Niederspannungsrichtlinie", 2009/125/EG, "ErP Richtlinien" und 2011/65/EU, "RoHS Richtlinien".

Die Anforderungen zur Störfestigkeit werden eingehalten bei einer Benutzung im Wohnbereich, in Geschäfts- und Gewerbebereichen sowie in Kleinbetrieben, sowohl innerhalb als auch ausserhalb der Gebäude.

Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind.

FÜR IHRE SICHERHEIT ....1

SICHERHEITSHINWEISE ....1

BESONDERE HINWEISE ZU LCD-MONITOREN ....3

KUNDENDIENST....3

REINIGUNGSHINWEISE....3

VOR DER BEDIENUNG DES MONITORS ....4

LEISTUNGSMERKMALE 4

PACKUNGSINHALT 5

SPEZIELLE ANMERKUNGEN ZUR TOUCHBEDIENUNG ....5

WAND- DECKENMONTAGE ....5

EINBAU-GERÄTE / VORRICHTUNGEN ....5

BEDIENUNGSELEMENTE UND ANSCHLÜSSE 6

MONITOR ANSCHLIESSEN 7

COMPUTER-EINSTELLUNG......8

AUSTRICHTUNG DES BETRACHTUNGSWINKELS ....8

MONITOR BEDIENEN 9

MENÜINHALT EINSTELLEN ....10

BILDSCHIRMEINSTELLUNGEN ....15

ENERGIEVERWALTUNG 18

FEHLERSUCHE....19

INFORMATIONEN ZUM RECYCLING 20

ANHANG 21

TECHNISCHE DATEN : ProLite T1531SR ......21

TECHNISCHE DATEN : ProLite T1531SAW....23

TECHNISCHE DATEN : ProLite T1532SR 25

TECHNISCHE DATEN : ProLite T1731SR ......27

TECHNISCHE DATEN : ProLite T1731SAW....28

TECHNISCHE DATEN : ProLite T1931SR ......29

TECHNISCHE DATEN : ProLite T1931SAW....30

ABMESSUNGEN :

ProLite T1531SR / ProLite T1531SAW / ProLite T1532SR ......31

ABMESSUNGEN : ProLite T1731SR / ProLite T1731SAW ......31

ABMESSUNGEN : ProLite T1931SR / ProLite T1931SR ......31

KONFORMES TIMING 32

Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama.com.

FÜR IHRE SICHERHEIT

SICHERHEITSHINWEISE

ACHTUNG

Sollten Sie irgendwelche unnormalen Erscheinungen wie Rauch, Geräusche oder Gerüche bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Fortgesetzter Bertrieb kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen.

GEHÄUSE NIEMALS ÖFFNEN

Im Innern des Gerätes sind spannungsführende Teile frei zugänglich. Bei Entfernung des Gehäuses setzen Sie sich der Gefahr aus, einen Brand auszulösen oder einen Stromschlag zu erleiden.

KEINE FREMDGEGENSTÄNDE IN DAS GERÄT STECKEN

Bitte führen Sie keine festen Gegenstände oder flüssigen Materialien in den Monitor ein. Im Falle eines Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befinden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen.

STELLEN SIE DEN MONITOR AUF EINE SICHERE UND STABILE UNTERLAGE

Sollten Sie den Monitor fallen lassen, besteht Verletzungsgefahr.

BENUTZEN SIE DEN MONITOR NICHT IN DER NÄHE VON WASSER

Benutzen Sie den Monitor nicht an einer spritzwassergefährdeten Stelle. Sollte Wasser in den Monitor gelangen, kann dies zu Brandgefahr oder Stromschlägen führen.

BEACHTEN SIE DIE RICHTIGE BETRIEBSSPANNUNG

Achten Sie auf die Einhaltung der spezifizierten Spannungswerte. Die Benutzung einer falschen Stromspannung kann zu Fehlfunktionen, Brandgefahr oder Stromschlägen führen.

KABEL SCHÜTZEN

Schützen Sie Ihre Kabel vor mechanischer Belastung (Quetschung, Zug). Beschädigte Kabel führen zu Brandgefahr oder Kurzschlüssen.

WIDRIGE WETTERBEDINGUNGEN

Es empfielt sich, den Monitor nicht während heftiger Gewitter zu benützen, da es durch Spannungsschwankungen zu Fehlfunktionen kommen kann. Um Stromschläge zu vermeiden, ist es ratsam, während solch widriger Witterungsbedingungen das Stromkabel nicht zu berühren.

VORSICHT

UMGEBUNGSBEDINGUNGEN

Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird.

STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE

Der Monitor könnte herunterfallen und jemanden verletzen. Bitte legen Sie ebenfalls keine schweren Gegenstände auf den Monitor und achten Sie darauf, dass die Kabel so verlegt sind, dass niemand darüber stolpern kann und sich dabei verletzt.

BELÜFTUNG SICHERSTELLEN

Die Lüftungsschlitze sollen für ausreichende Belüftung sorgen. Achten Sie darauf, dass Sie die Belüftungsschlitze des Monitors nicht verdecken, da ansonsten Brandgefahr besteht. Um ausreichende Belüftung zu gewährleisten, lassen Sie bitte mindestens 10 cm Platz zwischen Monitor und Wand.

Entfernen Sie auf keinen Fall den Kipp-/Schwenkfuss. Die Lüfungsschlitze auf der Rückseite des Gehäuses werden blockiert und es kann zu einer Überhitzung des Monitors kommen, wenn der Fuss entfernt wird. Die Aufstellung des Monitors auf dem Rücken, seitlich oder auf dem Kopf liegend kann zu Beschädigungen führen. Achten Sie darauf, dass Sie den Monitor auf eine feste Unterlage stellen.

ENTFERNEN SIE DIE KABEL, BEVOR SIE DEN MONITOR TRANSPORTIEREN

Wenn Sie den Monitor bewegen, müssen Sie vorher den Monitor ausschalten, den Netzstecker ziehen und darauf achten, dass das Signalkabel abgezogen ist. Wenn Sie die Kabel nicht entfernen, könnte dies zu Brandgefahr oder Kurzschlüssen führen.

NETZSTECKER ZIEHEN

Sollten Sie den Monitor über langere Zeit nicht benützen, raten wir das Gerät vom Stromnetz zu trennen, um Unfallgefahren zu vermeiden.

AUS- UND EINSTECKEN

Nehmen Sie beim Aus- und Einstecken immer den Stecker in die Hand. Ziehen Sie niemals an der Stromleitung, sondern immer am Stecker, ansonsten könnte dies zu Brandgefahr oder Stromschlägen führen.

BERÜHREN SIE DEN STECKER NICHT MIT FEUCHTEN HÄNDEN

Ausstecken des Monitors mit nassen Händen kann zu einem Stromschlag führen.

WENN SIE DEN MONITOR AUF IHREN COMPUTER STELLEN MÖCHTEN

vergewissern Sie sich, dass Ihr Computer stabil genug ist um das Gewicht des Monitors zu tragen, ansonsten könnte dies zu Beschädigungen an Ihrem Computer führen.

HINWEIS ZU 24/7 BETRIEB

Dieses Produkt ist nicht speziell für ein Einsatz im 24h/7Tage Betrieb entwickelt worden.

SONSTIGES

ERGONOMISCHE HINWEISE

Um eine Ermüdung der Augen auszuschliessen, sollten Sie den Monitor nicht vor einem grellen Hintergrund oder in einem dunklen Raum benutzen. Um optimalen Sehkomfort zu gewährleisten, sollte die Oberkante des Monitors knapp unterhalb Ihrer Augenhöhe liegen und der Abstand zwischen Augen und Monitor 40-60 cm betragen. Wenn Sie den Monitor länger benutzen, sollten Sie mindestens 10 Minuten pro Stunde nicht in den Monitor schauen, um eine Überanstrengung der Augen zu vermeiden. 2 FÜR IHRE SICHERHEIT

BESONDERE HINWEISE ZU LCD-MONITOREN

Die folgenden Symptome stellen keine Störung dar, sondern sind normal:

HINWEIS

■ Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. In diesem Fall stellen Sie bitte die Bildgrösse richtig ein.
■ Leicht ungleiche Helligkeit je nach verwendetem Desktop-Layout.
■ Sollten Sie nachdem Sie ein Bild über Stunden unverändert angezeit haben, auf ein neues Bild wechseln, kommt es bauartbedingt zu einem sogenannten Geisterbild. Dieses Geisterbild verschwindet nach einiger Zeit von selbst oder Sie schalten das Gerät für einen längeren Zeitraum aus.

KUNDENDIENST

HINWEIS

■ Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an Ihren Fachhändler, der Ihnen bei der Beschaffung einer Ersatz-Verpackung behillich sein wird.

REINIGUNGSHINWEISE

ACHTUNG

■ Ziehen Sie aus Sicherheitsgründen immer den Netzstecker, bevor Sie den Monitor reinigen.

HINWEIS

■ Die Bildschirmoberfläche nicht mit einen rauchen oder harten Gegenstand reinigen.
■ Verwenden Sie unter keinen Umständen scharfe Reinigungsmittel wie nachstehend aufgefürt. Diese Mittel beschädigen die Bildschirmoberfläche und greifen das Finish an.
Scheuermittel, Wachs, Lösungsmittel, Säuren oder Laugen.
■ Längerer Kontakt des Gehäuses mit Gummi- oder Kunststoffprodukten kann das Finish angreifen.

GEHÄUSE

Flecken können mit einem feuchten, weichen Tuch entfernt werden. Zum Anfeuchten nehmen Sie eine schwache Spülmittellösung.

TOUCH SCREEN

Die Touch-Screen-Oberfläche kann mit einem weichen sauberen Tuch und einem milden kommerziellen Fensterglas Reiniger oder einer 50/50 Mischung aus Wasser und Isopropylalkohol gereinigt werden.

VOR DER BEDIENUNG DES MONITORS

LEISTUNGSMERKMALE

Unterstützt Auflösungen von bis zu 1024 × 768 : ProLite T1531SR / ProLite T1531SAW / ProLite T1532SR
Unterstützt Auflösungen von bis zu 1280 × 1024 : ProLite T1731SR / ProLite T1731SAW / ProLite T1931SR / ProLite T1931SAW
◆ Hoher Kontrast 500:1 (Typisch) / Helligkeit 200cd/m² (Typisch: Mit Touchpanel) : ProLite T1531SR / ProLite T1532SR
◆ Hoher Kontrast 500:1 (Typisch) / Helligkeit 230cd/m² (Typisch: Mit Touchpanel) : ProLite T1531SAW
◆ Hoher Kontrast 700:1 (Typisch) / Helligkeit 300cd/m² (Typisch: Mit Touchpanel) : ProLite T1531SR-B3 / ProLite T1531SR-W3 / ProLite T1532SR-B3 / ProLite T1532SR-W3
◆ Hoher Kontrast 700:1 (Typisch) / Helligkeit 340cd/m² (Typisch: Mit Touchpanel) : ProLite T1531SAW-B3 / ProLite T1531SAW-W3
◆ Hoher Kontrast 1000:1 (Typisch) / Helligkeit 200cd/m² (Typisch: Mit Touchpanel) : ProLite T1731SR / ProLite T1931SR
◆ Hoher Kontrast 1000:1 (Typisch) / Helligkeit 230cd/m² (Typisch: Mit Touchpanel) : ProLite T1731SAW / ProLite T1931SAW
◆ Digitale Weichzeichnung von Schrift
◆ Automatisches Setup
◆ Stereo-Lautsprecher Zwei 1W-Stereo-Lautsprecher
Konform mit Plug & Play VESA DDC2B Konform mit Windows ^® XP/Vista/7/8/8.1/10
◆ Energieverwaltung (konform mit VESA DPMS)
Konform mit VESA-Montage-Standard (100mm×100mm)
◆ Aufnahmevorrichtung für Diebstahlsicherung
Konform mit IP54-Standard (Nur Frontseitig)

■ Touch Funktionalität unter Windows 8 / 8.1 / 10

Die Touchfunktion wird von Windows 8 / 8.1 / 10 erkannt.

Der Betrieb und der volle Leistungsumfang kann allerdings nicht garantiert werden, bitte beachten Sie diesen Einschränkungen.

■ Wenn Sie ein Upgrade von Windows 8 / 8.1 auf Windows10 durchführen

Müssen Sie ggf. eine spezielle Software starten damit die Touch Funktionalität gewährleistet ist. Bitte wenden Sie sich an das iiyama Service-Center oder prüfen sie die Verfügbarkeit der Software auf unserer Homepage im Downloadbereich ihres Produktes.

■ Betrieb unter Windows 10

Bitte installieren Sie die Treiber für Windows 7, verfügbar auf der im Lieferumfang beigefügten Treiber CD.

4 VOR DER BEDIENUNG DES MONITORS

PACKUNGSINHALT

Folgendes Zubehör sollte im Paket enthalten sein. Sehen Sie nach, ob alle Teile mit dem Monitor geliefert wurden. Falls etwas fehlen oder beschädigt sein sollte, wenden Sie sich bitte umgehend an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung.

■ Netzkabel ^* 1

■ VGA(D-sub)-Signalkabel

■ DVI-D Kabel

■ RS-232C Kabel

USB Kabel

■ Audiokabel

■ Schraube (M3x6mm)

■ Touchscreen Treiber-CD (CD-ROM) ²

■ Sicherheits-Führer

■ Hilfe zur Inbetriebnahme

ACHTUNG

*1 Die Werte für das Netzkabel, das in Gegenden mit einer Stromversorgung von 120V geliefert wird, sind 10A/125V. Wenn Sie ein Netzteil mit höheren Werten verwenden, müssen Sie ein Netzkabel mit Werten von 10A/250V benutzen.

Wenn Sie allerdings ein Netzkabel verwenden, das nicht von iiyama bereitgestellt wird, haben Sie kein Anrecht auf jegliche durch Garantien abgedeckte Schadensersatzansprüche, falls es zu Problemen oder Schäden kommen sollte.

^*2 Die CD-Rom enthält die Touchscreen Treiber Software.

Verbinden sie das Gerät zuerst mit der RS-232C oder USB-Schnittstelle ihres Computers, danach installieren sie die Software. Siehe auch: Readme.txt

SPEZIELLE ANMERKUNGEN ZUR TOUCHBEDIENUNG

Bitte benutzen sie keine Spitzen-, Schneidenden- oder Metallgegenstände um den Touch zu bedienen, dieses könnte zu Beschädigungen bzw. Dauerschäden am Gerät führen.

Schäden am Touchscreen die durch eine unsachgemäse Bedienung hervorgerufen werden, sind von der Garantie ausgeschlossen.

Zur Bedienung empfehlen wir einen Plastikstift (> R 0,8 mm) oder die Finger zu verwenden.

WAND- DECKENMONTAGE

ACHTUNG

Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben mit eine max. Länge von 8 mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören.

EINBAU-GERÄTE / VORRICHTUNGEN

ACHTUNG

Dieses Produkt ist nicht für den Einsatz in Umgebungen mit hoher Temperatur entwickelt worden.

Wenn das Produkt in einem Gehäuse/Schrank eingebaut wird, sorgen Sie für genügend Luftzirkulation ggf. durch ein Einbau von Lüfter und genügend Lüftungschlitze, so das die maximale zugelassene Betriebstemperatur im eingebauten Zustand laut Spezifikationen nicht überschritten wird.

BEDIENUNGSELEMENTE UND ANSCHLÜSSE

① Menü -Taste (☐)
② Heraufscrollen / Helligkeit -Taste (△)
③ Herunterscrollen / Mute -Taste (▽)
④ Auswahl / Auto-Taste (◀)
⑤ Ein / Aus-Schalter (⏻)
⑥ Schlüsselloch für Sicherheitsschloss

HINWEIS

Sie können ein Sicherheitsschloss und -kabel anbringen, um zu verhindern, dass der Monitor ohne Erlaubnis entfernt wird.

⑦ Lautsprecher
⑧ USBAnschluss
⑨ RS-232C Anschluss
⑩ Audioanschluss
⑪ 15-poliger VGA(D-sub) Mini-Anschluss
⑫ 24-poliger DVI-D Anschluss
⑬ AC-Anschluss

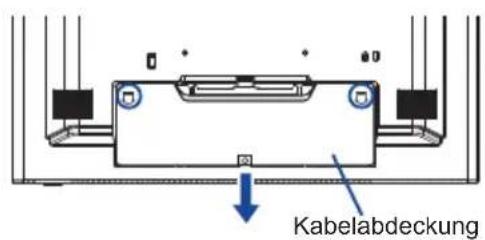

[Montage und Demontage der Kabelabdeckung]

- Demontage

① Drücken Sie die Arretierungen und ziehen Sie die Kabelabdeckung nach hinten.

- Montage

① Plazieren Sie die Kabelabdeckung in die Aussparungen und Drücken sie diese nach vorne.
② Befestigen Sie die Kabelabdeckung mit der Schraube.

MONITOR ANSCHLIESSEN

① Schalten Sie sowohl Computer als auch Monitor aus.
② Schließen Sie den Computer mit dem Signalkabel an den Monitor an.
③ Benutzen sie das RS-232C oder USB Kabel um den Monitor mit Computer zu verbinden.
④ Schließen Sie den Monitor mit dem Audiokabel an Audiogeräte an, falls Sie über den Computer Audiofunktionen nutzen möchten.
⑤ Schließen Sie das Netzkabel erst an den Monitor und dann an das Netzteil an.
⑥ Schalten Sie Ihren Monitor sowie Computer ein.

HINWEIS

■ Die Signalkabel, die zum Anschließen des Computers und des Monitors verwendet werden, können sich je nach benutztem Computer unterscheiden. Bei einer falschen Verbindung kann es zu schwerwiegenden Schäden am Monitor und Computer kommen. Das mit dem Monitor gelieferte Kabel eignet sich für einen standardmäßigen Anschluss. Falls ein besonderes Kabel erforderlich ist, wenden Sie sich bitte umgehend an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung.
■ Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten.
■ Stellen Sie sicher, dass das Signalkabel und RS-232C Kabel an beiden Enden festgeschraubt ist.
■ Verbinden sie niemals das RS-232C und das USB Kabel gleichzeitig mit dem Computer. Es können nicht beide Eingänge gleichzeitig benutzt werden.

[Beispiel für Verbindung]

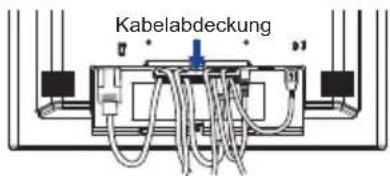

[Kabel sammeln]

① Stecken Sie die Kabel durch Aussparungen und die Kabelabdeckung.
② Sammeln Sie die Kabel auf der Rückseite des Standfußes.

COMPUTER-EINSTELLUNG

■ Signaltiming

Siehe Seite 32, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING.

■ Windows XP/Vista/7/8/8.1/10 Plug & Play

Der iiyama-LCD-Monitor ist mit dem VESA-Standard DDC2B konform. Die Plug & Play-Funktionen können unter Windows XP/Vista/7/8/8.1/10 benutzt werden, wenn der Monitor mit dem mitgelieferten Signalkabel an einen DDC2B-konformen Computer angeschlossen wird.

Installation unter Windows XP: Wenn Sie die Monitorinformationsdatei für iiyama-Monitore benötigen, können Sie diese aus dem Internet herunterladen.

http://www.iiyama.com

HINWEIS

■ Für zusätzliche Informationen über die Herunterladung des Treibers für den Touchscreen-Monitor besuchen Sie die oben angeführte Internet-Seite.
■ Monitortreiber werden in den meisten Fällen für Macintosh- oder Unix-Betriebssysteme nicht benötigt. Um weitere Informationen zu erhalten, wenden Sie sich bitte an Ihren Computerhändler.

■ Anleitung zur Inbetriebnahme des Gerätes

Schalten sie erst den Monitor an und danach den Computer.

■ Touchscreen Treiber Software

Berühren sie die Touchscheibe nicht beim Systemstart. Die Touchsoftware und der Computer werden unter umständen nicht korrekt gestartet.

Die Touch Treiber Software funktioniert mit aktiven Energiesparoptionen unter Umständen nicht. Dieses hängt von den Bioseinstellungen ihres Computers ab. Bitte schalten sie die Energiesparoptionen in solch einem Fall aus.

AUSTRICHTUNG DES BETRACHTUNGSWINKELS

■ Für ein optimales Arbeiten sollten sie direkt von vorne auf den Schirm blicken.
■ Halten Sie beim Ändern des Neigungswinkels und Höhe das Panel mit einer Hand fest, um ein Umkippen des LCD-Monitors zu verhindern.
■ Der LCD-Monitor lässt sich um 90 Grad nach hinten kippen und 5 Grad nach vorn kippen.

HINWEIS

■ Berühren sie beim Ändern der Höhe bzw. Neigungswinkel nicht den LCD-Schirm. Andernfalls besteht Beschädigungsgefahr.
■ Achten Sie beim Ändern der Höhe und des Winkels darauf, sich nicht die Finger einzuklemmen.

Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 32 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 15.

① Drücken Sie auf die Tast ¹ , um das Bildschirm-Menü (OSD) aufzurufen. Es gibt zusätzliche Menüelemente, die mit den Tasten / geändert werden können.

② Wählen Sie das Menüelement aus, dessen Einstellung Sie ändern möchten. Verwenden Sie die Tasten ⇌, um das gewünschte Einstellungssymbol zu markieren.
③ Verwenden Sie die Tasten △/▽ um die gewünschte Einstellung vorzunehmen.
④ Drücken Sie auf die ☐ -Taste, um das Menü zu beenden. Die vorgenommenenEinstellungen werden dann automatisch gespeichert.

Wenn Sie z.B. die vertikale Position ändern möchten, wählen Sie das Menüelement von Wählen Sie V-POSITION mit den Tasten.

Verwenden Sie die Tasten / , um die Einstellungen für die vertikale Position zu ändern. Hierbei sollte die vertikale Position der allgemeinen Anzeige ebenfalls entsprechend angepasst werden.

Drücken Sie zuletzt auf die ☐ -Taste, um den Vorgang zu beenden. Es werden dann alle vorgenommenen Änderungen gespeichert.

HINWEIS

■ Wenn das Menü während der Einstellung ausgeblendet wird, liegt das daran, dass die OSD ZEIT AUS für die Anzeige des Menüs verstrichen ist.
- Taste kann benutzt werden, um vorhergehendes Menü zurückzubringen.
■ Wenn das Menü automatisch ausgeblendet wird, werden alle vorgenommenen Einstellungen automatisch gespeichert. Während Sie das Menü verwenden, sollte der Monitor nicht ausgeschaltet werden.
■ Einstellungen für H/V-Position, H-GROSE und GELDSTRAFE werden für jedes Signaltiming gespeichert. Alle anderen Einstellungen gelten jeweils für alle Signaltimings.

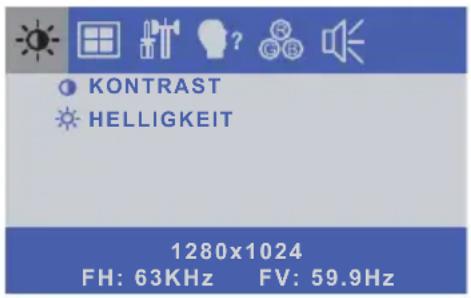

MENÜINHALT EINSTELLEN

1280x1024 FH: 63KHz FV: 59.9Hz
Einstellungselement Problem / Option Zu drückende Taste
KONTRAST CONTRAST	Zu matt Zu intensiv
HELLIGKEIT * BRIGHTNESS Direct	Zu dunkel Zu hell

* Stellen Sie die Helligkeit ein, wenn Sie den Monitor in einem dunklen Raum verwenden, und die Bildschirmanzeige zu dunkel ist.

Direct

Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt anzeigen.

- HELLIGKEIT: Drücken Sie auf die △ -Taste, wenn das Menü nicht angezeigt wird.

Direct

● POWER TASTE und OSD-MENÜ SPERRE:

Drücken Sie die □ -Taste und die Taste▽ gleichzeitig, wenn ein Bild über VGA oder DVI angezeigt wird.

* Das OSD Menü wird nicht dargestellt wenn dieses gesperrt ist. Drücken Sie erneuert die -Taste und die Taste ▽ gleichzeitig.

Wählen sie die Funktion zum Sperren / Entsperren im Menü aus.

Einstellungselement Problem		lem / Option
POWER		LOCK	Die POWER Taste sperren.
		UNLOCK	Die POWER Taste entsperren.
OSD		LOCK	Das Menü sperren.
		UNLOCK	Das Menü entsperren.

- TOUCH FUNKTION EIN-/AUSSCHALTEN:

Touch deaktivieren: Drücken Sie den TASTE 📁 und ↔ gleichzeitig wenn das Menü nicht dargestellt wird. Die Meldung „TOUCHFUNKTION AUSSCHALTEN“ wird oben rechts angezeigt.

Touch aktivieren: Drücken sie den TASTE 📁 und ⇌ gleichzeitig wenn das Menü nicht dargestellt wird, ca. 5 Sek lang, bis die Meldung oben rechts „TOUCHFUNKTION AUSSCHALTEN“ ausgeblendet wird.

[Ax64]Nur für analogen Eingang.

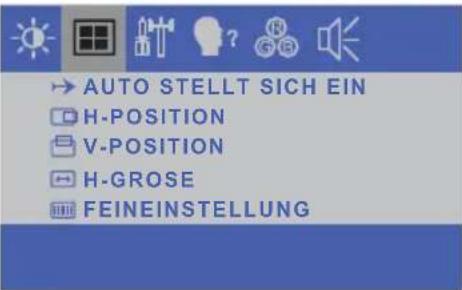

Einstellungselement Problem	Zu drückende Taste
AUTO STELLT SICH EIN *1AUTO ADJUST Direct	H / V -POSITION, H-GROSE und GELDSTRAFE automatisch anpassen.
H-POSITIONH-POSITION	Zu weit linksZu weit rechts
V-POSITIONV-POSITION	Zu weit untenZu weit oben
H-GROSE *2H-SIZE	Zu engZu weit
FEINEINSTELLUNG *2FINE	Zur Korrektur von fl immerndem Text oder fl immernden Zeilen

*1 Um beste Ergebnisse zu erzielen, verwenden Sie Autom Abgl. für die Einstellung. Siehe hierzu BILDSCHIRM EINSTELLEN auf Seite 15.

^*2 Siehe Seite 15 BILDSCHIRMEINSTELLUNGEN.

Direct

Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt anzeigen.

- AUTO STELLT SICH EIN : Drücken Sie auf die ← -Taste, wenn das Menü nicht angezeigt wird.

Einstellungselement Problem	em / Option	Zu drückende Taste
OSD H-POSITIONOSD H-POSITION	OSD zu weit linksOSD zu weit rechts
OSD V-POSITIONOSD V-POSITION	OSD zu weit untenOSD zu weit oben
OSD ZEIT AUSOSD TIMEOUT	Sie können die Anzeigezeit für das OSD-Menü auf 5 bis 60 Sekunden einstellen.
ZURCKSETZENRESET	Einstellungen ab Werk werden wiederhergestellt.
EINGABE AUSERLESENINPUT SELECTDirect	AUTO	Die Signaleingänge werden auf Aktivität durchsucht.Der erste aktive Eingang wird dargestellt.
	VGA	Wählen Sie den analoge Eingang.
	DVI	Wählen Sie den digitale Eingang.
HINWEISGleichwohl sie automatisch vorgewahlt wird, wenn gerade eine Quelle verwendet.Eingangsquelle ist ortlich festgelegt vorgewahlt, nicht automatisch, wenn VGA und DVI, die vorgewahlt werden.

Direct

Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt anzeigen.

● EINGABE AUSERLESEN : Drücken Sie auf die ← -Taste für 5 Sekunden sich betätigen und

halten, wenn

VGA-und

DVI-Signal

angesc

beiden

Eingängen

←-Taste hin

durch

und

her

wechseln.

?
	ENGLISH ESPAÑOL FRANÇAIS 日本語 DEUTSCH 繁体字 ITALIANO 简体字
Einstellungselement Problem Zu drückende Taste
? OSD SPRACHE OSD LANGUAGE	ENGLISH	Englisch	ESPAÑOL Spanisch
	FRANÇAIS Französisch		日本語	Japanisch
	DEUTSCH	Deutsch	繁体字	Traditionelles Chinesisch
	ITALIANO	Italienisch	简体字	Vereinfachtes Chinesisch

Direct

Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt anzeigen.

- STUMM : Drücken Sie auf die ▽ -Taste, wenn das Menü nicht angezeigt wird.

: STUMM ON

: STUMM OFF

BILDSCHIRMEINSTELLUNGEN

Um die best mögliche Bildqualität unter Verwendung des Analog Einganges zu erhalten, folgen Sie bitte dieser Beschreibung:

■ Im Handbuch bedeutet "BILDSCHIRMEINSTELLUNGEN" die Einstellung der Bildposition, die Minimierung von Flackern oder Verschmieren von Buchstaben oder Linien für den von Ihnen benutzten Monitor.
■ ProLite T1531 / ProLite T1532 Reihe : Der Monitor ist für eine optimale Auflösung von 1024 × 768 entwickelt und kann daher aus physikalischen Gründen nicht die bestmögliche Darstellung bei kleineren Auflösungen darstellen, da hier das Monitorbild entweder auf die maximale Fläche des Panels vergrössert wird oder in der Originalgrösse angezeigt wird. Wir empfehlen, den Monitor im normalen Gebrauch nur mit einer Auflösung von 1024 × 768 Bildpunkten zu betreiben.
■ ProLite T1731 / ProLite T1931 Reihe : Der Monitor ist für eine optimale Auflösung von 1280 × 1024 entwickelt und kann daher aus physikalischen Gründen nicht die bestmögliche Darstellung bei kleineren Auflösungen darstellen, da hier das Monitorbild entweder auf die maximale Fläche des Panels vergrössert wird oder in der Originalgrösse angezeigt wird. Wir empfehlen, den Monitor im normalen Gebrauch nur mit einer Auflösung von 1280 × 1024 Bildpunkten zu betreiben.
■ Texte oder Linien können verwischt oder in anderen Dicken dargestellt werden, wenn das Monitorbild vergrössert dargestellt wird.
■ Sie sollten Bildlage über das OSD Monitors anpassen. Veränderung dieser Parameter über den Computer können zu Darstellungsfehlern führen.
■ Bitte nehmen Sie erst Eingaben vor, wenn das Gerät bereits mindestens 30 Minuten eingeschaltet ist ("Aufwärmphase").
■ Nach dem automatischen Set-Up werden eventuell weitere Einstellungen erforderlich, bedingt durch die gewünschte Auflösung oder die Signaleinstellung.
■ Die Auto Set-up Funktion kann nur korrekt arbeiten, wenn das Test.bmp auf dem Display dargestellt wird. Anderenfalls muss die Einstellung des Displays via H-GROSE und GELDSTRAFE von Hand vorgenommen werden.

Es gibt zwei Möglichkeiten der Bildschirmeinstellung. Entweder nehmen Sie die automatische Einstellung von H-GROSE, GELDSTRAFE und POSITION oder Sie stellen alles manuell ein.

Wenn der Monitor an einen neuen Computer angeschlossen wird, oder die Auflösung gewechselt wird, nutzen Sie das automatische Set-Up.

Wenn es bei der Bildwiedergabe flackert, unscharf ist oder die Bildgrösse nicht passt, nachdem Sie das automatische Set-Up haben laufen lassen, dann müssen Sie manuell nachjustieren. Beide Einstellungen sollten unter Verwendung des Testbildes (Test.bmp) vorgenommen werden. Das Testbild erhalten Sie via Internet auf der iiyama Homepage (http://www.iiyama.com/de).

Dieses Handbuch erklärt Einstellungen unter Windows® OS.

① Stellen Sie die empfohlene Auflösung des Monitors ein.

② Richten Sie die Test.bmp als Hintergrundbild ein.

HINWEIS

■ Folgen Sie dabei den Anweisungen Ihres Computer-Handbuchs.
Test.bmp läuft bei einer Auflösung von 1280 × 1024. Gehen Sie sicher, daß Sie die Bildschirmposition in der Dialogbox für den Bildschirmhintergrund auf "zentriert" eingestellt haben. Wenn Sie Microsoft® PLUS! 95/98 verwenden, löschen Sie bitte die Einstellung "Ausdehnen des Hintergrundbildes über den gesamten Bildschirm".

[Einstellungsmuster]

③ Drücken Sie den ⇌ Taste (AUTO STELLT SICH EIN), Oder führen Sie das automatische Set-up durch.
④ Wenn das Bild nach dem automatischen Set-up flackert, unscharf ist oder die Bildgrösse nicht richtig passt, dann stellen Sie das Bild durch nachfolgende Prozedur manuell ein.

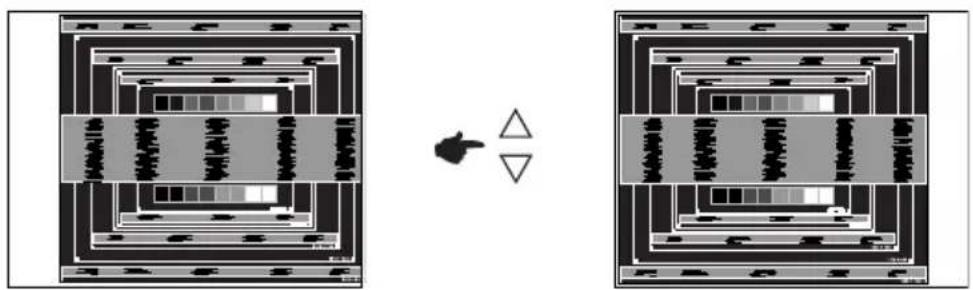

⑤ Stellen Sie die V-POSITION so ein, dass das obere und untere Ende des Bildschirm-Frames die Bildschirmfl äche ausfüllt.

⑥ 1) Stellen Sie die H-POSITION so ein, dass die linke Seite des Bildrandes auf die linke Seite der Bildschirmfl äche wandert.

2) Vergrössern Sie die rechte Seite des Bildrandes auf der Bildschirmfläche, indem Sie die "H-GROSE"-Einstellung verändern.

■ Wenn die linke Seite des Bildschirmrandes während der "H-GROSE"-Einstellungen nach rechts wandert, wiederholen Sie bitte entsprechend Schritt 1) und 2).

■ Mit der "H-GROSE"-Einstellung können auch vertikale wellenförmige Linien bei Zebra-Mustern korrigiert werden.

■ Während der "H-GROSE"-, "H-POSITION"- und "V-POSITION"-Einstellungen kann das Bild f1 ackern.

■ Sollte nach der "H-GROSE"-Einstellung das dargestellte Bild breiter oder schmäler als die Displayfläche sein, wiederholen Sie bitte die Justage ab Punkt ③.

- Wenn die linke Seite des Bildschirmrandes während der "H-GROSE"-Einstellungen nach rechts wandert, wiederholen Sie bitte entsprechend Schritt 1) und 2). - Mit der "H-GROSE"-Einstellung können auch vertikale wellenförmige Linien bei Zebra-Mustern korrigiert werden. - Während der "H-GROSE"-, "H-POSITION"- und "V-POSITION"-Einstellungen kann das Bild f ackern. - Sollte nach der "H-GROSE"-Einstellung das dargestellte Bild breiter oder schmäler als die Displayfläche sein, wiederholen Sie bitte die Justage ab Punkt ③.

⑦ Stellen Sie mit der "GELDSTRAFE"-Einstellung horizontale wellenförmige Linien, Flackern oder Schmieren in Zebra-Mustern ein.

■ Sollten Teile des Bildes stark verschmiert dargestellt werden oder durch ein starkes Flackern gestört werden, ist die "H-GROSE" - Einstellung möglicherweise nicht optimal. Wiederholen Sie hierfür bitte die Schritte ⑥ und ⑦. Lässt sich das Problem durch optimieren der "H-GROSE" – Einstellung nicht beheben, vermindern Sie bitte die Bildwiederholfrequenz (60Hz) und wiederholen Sie dann die Einstellung ab Schritt ③.
■ Stellen Sie die "H-POSITION" nach der "GELDSTRAFE"-Einstellung ein, wenn sich die horizontale Position während der Einstellung verändert.

⑧ Stellen Sie Helligkeit und Farbtemperatur nach Ihren Wünschen ein, nachdem Sie die H-GROSE- und GELDSTRAFE-Einstellungen beendet haben. Stellen Sie auch wieder ihren bevorzugten Bildschirmhintergrund ein.

ENERGIEVERWALTUNG

Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird.

Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. Der Monitor verhält sich für die Energierverwaltung folgendermaßen. Die Funktion zur Energieverwaltung, einschließlich der Einstellungen für den Timer, wird vom Betriebssystem gesteuert. Lesen Sie die Bedienungsanleitung für das Betriebssystem, um Informationen über die Konfiguration zu finden.

■ Energieverwaltungsmodus

Wenn das H-Sync-Signal, das V-Sync-Signal bzw. die H- und V-Sync-Signale vom Computer nicht aktiv sind, geht der Monitor in den Energieverwaltungsmodus über, in dem der Stromverbrauch auf weniger als 2W oder 3W* reduziert wird. Der Bildschirm wird dunkel. Sie können den Monitor aus dem Energieverwaltungsmodus in wenigen Sekunden wiederaufwecken, wenn Sie entweder auf die Tastatur drücken oder die Maus bewegen.

* ProLite T1531SR / ProLite T1731SR / ProLite T1931SR / ProLite T1532SR : 2W ProLite T1531SAW / ProLite T1731SAW / ProLite T1931SAW : 3W

HINWEIS

■ Selbst wenn sich der Monitor im Energieverwaltungsmodus befindet, verbraucht er Strom. Sie sollten den Monitor daher immer ganz ausschalten, wenn Sie ihn für einen längeren Zeitraum, z.B. in der Nacht oder am Wochenende, nicht verwenden, um unnötigen Stromverbrauch zu vermeiden.
Es kann u.U. vorkommen, dass das Videosignal vom Computer aktiv ist, das H- oder V-Sync-Signal dagegen fehlt. In diesem Fall funktioniert die Funktion zur ENERGIEVERWALTUNG u.U. nicht korrekt.

FEHLERSUCHE

Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache:

1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt, gehen Sie zu Punkt 2.
2. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben.
   Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler.
3. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler.

Problem Abhilfe

① Kein Bild.

□ Steckt das Stromkabel richtig?
□ Hauptschalter auf ON?
☐ Überprüfen Sie mit Hilfe eines anderen Gerätes, ob überhaupt Strom Steht der vorhanden ist.
□ Ist der Bildschirmschoner aktiviert? Zur Überprüfung bewegen Sie die Maus oder drücken Sie eine Taste des Keyboards.
□ Drehen Sie Kontrast und/oder Helligkeit auf.
□ Ist der Computer eingeschaltet?
□ Ist das Signalkabel richtig eingesteckt?
□ Entspricht das Signal Timing den Werten des Monitors?
☐ Falls der Monitor im Power Management Mode ist, bewegen Sie die Maus oder drücken Sie eine Taste des Keyboards.

② The screen is not □ Ist das Signalkabel richtig eingesteckt (verpolt)?

synchronized.

☐ Entspricht das Signal Timing den Werten des Monitors?
□ Entspricht der Videoausgangspegel den Spezifikationen des Monitors?

③ Das Bild ist nicht in □ Entspricht das Signal Timing den Werten des Monitors?

der Mitte.

④ Das Bild ist zu☐ Entspricht der Videoausgangspegel den Spezifikationen des Monitors?

dunkel oder zu hell.

⑤ Das Bild wackelt. □ Entspricht die Spannungsversorgung den Spezifikationen des Monitors?

□ Entspricht das Video Timing den Spezifikationen des Monitors?

⑥ Kein Ton. □ Die Audio Geräte (Computer, Soundkarte u.s.w.) sind eingeschalten.

□ Das Audiokabel ist richtig angeschlossen.

□ Erhöhen Sie die Lautstärke.

□ Stummschaltung ist Aus.

☐ Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Spezifikationen des Monitors.

Problem Abhilfe

⑦ Der Sound ist zu □ Der Level des Audiosignales ihrer Soundkarte ist innerhalb der laut oder zu leise. Spezifikationen des Monitors.
⑧ S e l t s a m e □ Das Audiokabel ist richtig angeschlossen. Geräusche sind zu hören.
⑨ Touchscreen zeigt keine Reaktion. □ Ist das RS-232C oder USB Kabel korrekt angeschlossen? □ Ist die Touch Treiber Software installiert?
⑩ Die Touchposition □ Wurde die Kalibrierung Funktion durchgeführt? weicht ab.

Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab.

Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung.

TECHNISCHE DATEN : ProLite T1531SR

Model Name		ProLite T1531SR-B1 / ProLite T1531SR-W1	ProLite T1531SR-B1 A / ProLite T1531SR-W1 A
Touch Screen	Technologie	Resistiv
	Oberl ächenbehandlung, Lichtdurchlässigkeit	Entspiegelte Oberl äche80%
	Schnittstellen	USB oder RS-232C serielle Übertragung
Grösse-Kategorie		15"
LCD-Fläche	System	a-Si TFT Active Matrix
	Grösse	Diagonal: 15" (38cm)
	Lochabstand	0,297mm H × 0,297mm V
	Helligkeit	250cd/m2 (Typisch: ohne Touch panel), 200cd/m2 (Typisch: Mit Touchpanel)
	Kontrastrate	500 : 1 (Typisch)
	Ansichtbereich Horizontal: 140 Grad, Vertical: 125 Grad (Typisch)
	Reaktionszeit	8ms (Sxhwarz, Seiss, Schwarz, Typisch)
Anzeigefarben Ca.16,7M
Sync-Frequenz		Horizontal: 31,5-60,2kHz, Vertical: 56-75Hz
Maximale Auflösung		1024 × 768, 0,8 Megapixel
Eingangsanschluss		15-poliger VGA(D-sub), 24-poliger DVI-D
Plug & Play VESA DDC2B		TM
Eingangs-Sync-Signal Separates Sync:TTL, Positiv oder Negativ
Eingangs-Videosignal		Analog: 0,7Vp-p (Standard), 75Ω, PositivDigital: DVI (Digital Visual Interface standard Rev.1,0)
Eingangs-Audioanschluss		ø 3,5mm Minibuchse (Stereo)
Eingangs-Audiosignal		Maximal 0,5Vrms
Lautsprecher		1W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		304,0mm B × 228,0mm H / 12,0" B × 9,0" H
Netzquelle		100-240VAC, 50/60Hz, 1A
Stromverbrauch*1		Typisch 20W	Typisch 16W
		Energieverwaltungsmodus: Maximal 2W
Abmessungen / Gewicht		351,0 × 306,0 × 201,0mm / 13,8 × 12,0 × 7,9" (B×H×T), 4,8kg / 10,6lbs
Neigungswinkel		Auf: 90 Grad, Ab: 5 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 20 bis 80% (nicht kondensierend)Speicher: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (nicht kondensierend)
Zertifi kate		CB, CE, TÜV-Bauart, CU, cULus, VCCI, IP54*2

HINWEIS

*1 USB- oder Audiogeräte sind nicht angeschlossen.

^*2 Konform mit IP54-Standard : Nur Frontseitig

Model Name ProLite T1531SR		-B3 / ProLite T1531SR-W3
Touch Screen	Technologie	Resistiv
	Oberlächenbehandlung,Lichtdurchlässigkeit	Entspiegelte Oberläche80%
	Schnittstellen	USB oder RS-232C serielle Übertragung
Grösse-Kategorie		15"
LCD-Fläche	System	a-Si TFT Active Matrix
	Grösse	Diagonal: 15" (38cm)
	Lochabstand	0,297mm H × 0,297mm V
	Helligkeit	370cd/m2(Typisch: ohne Touch panel),300cd/m2(Typisch: Mit Touchpanel)
	Kontrastrate	700 : 1 (Typisch)
	Ansichtbereich Horizontal: 170 Grad, Vertical: 160 Grad (Typisch)
	Reaktionszeit	8ms (Sxhwarz, Seiss, Schwarz, Typisch)
Anzeigefarben 16,2M
Sync-Frequenz		Horizontal: 31,5-60,2kHz, Vertical: 56-75Hz
Maximale Auflösung		1024 × 768, 0,8 Megapixel
Eingangsanschluss		15-poliger VGA(D-sub), 24-poliger DVI-D
Plug & Play VESA DDC2B		TM
Eingangs-Sync-Signal Separates Sync:TTL, Positiv oder Negativ
Eingangs-Videosignal		Analog: 0,7Vp-p (Standard), 75Ω, PositivDigital: DVI (Digital Visual Interface standard Rev.1,0)
Eingangs-Audioanschluss		ø 3,5mm Minibuchse (Stereo)
Eingangs-Audiosignal		Maximal 0,5Vrms
Lautsprecher		1W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		304,0mm B × 228,0mm H / 12,0" B × 9,0" H
Netzquelle		100-240VAC, 50/60Hz, 1A
Stromverbrauch*1		Typisch 16W
		Energieverwaltungsmodus: Maximal 2W
Abmessungen / Gewicht		351,0 × 306,0 × 201,0mm / 13,8 × 12,0 × 7,9" (B×H×T),4,8kg / 10,6lbs
Neigungswinkel		Auf: 90 Grad, Ab: 5 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 20 bis 80% (nicht kondensierend)Speicher: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (nicht kondensierend)
Zertifikate		CB, CE, TÜV-Bauart, CU, cULus, VCCI, IP54*2

HINWEIS

*1 USB- oder Audiogeräte sind nicht angeschlossen.
*2 Konform mit IP54-Standard : Nur Frontseitig

TECHNISCHE DATEN : ProLite T1531SAW

Model Name		ProLite T1531SAW-B1 / ProLite T1531SAW-W1	ProLite T1531SAW-B1 A / ProLite T1531SAW-W1 A
Touch Screen	Technologie	Surface acoustic wave
	Oberfl ächenbehandlung, Lichtdurchlässigkeit	Entspiegelte Oberfl äche92%
	Schnittstellen	USB oder RS-232C serielle Übertragung
Grösse-Kategorie		15"
LCD-Fläche	System	a-Si TFT Active Matrix
	Grösse	Diagonal: 15" (38cm)
	Lochabstand	0,297mm H × 0,297mm V
	Helligkeit	250cd/m2 (Typisch: ohne Touch panel), 230cd/m2 (Typisch: Mit Touchpanel)
	Kontrastrate	500 : 1 (Typisch)
	Ansichtbereich Horizontal: 140 Grad, Vertikal: 125 Grad (Typisch)
	Reaktionszeit	8ms (Sxhwarz, Seiss, Schwarz, Typisch)
Anzeigefarben Ca.16,7M
Sync-Frequenz Horizontal: 31		5-60,2kHz, Vertikal: 56-75Hz
Maximale Aufl ösung		1024 × 768, 0,8 Megapixel
Eingangsanschluss		15-poliger VGA(D-sub), 24-poliger DVI-D
Plug & Play VESA DDC2B		TM
Eingangs-Sync-Signal Separates Sync:TTL, Positiv oder Negativ
Eingangs-Videosignal		Analog: 0,7Vp-p (Standard), 75Ω, PositivDigital: DVI (Digital Visual Interface standard Rev.1,0)
Eingangs-Audioanschluss		ø 3,5mm Minibuchse (Stereo)
Eingangs-Audiosignal		Maximal 0,5Vrms
Lautsprecher		1W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		304,0mm B × 228,0mm H / 12,0" B × 9,0" H
Netzquelle		100-240VAC, 50/60Hz, 1A
Stromverbrauch*1		Typisch 20W	Typisch 16W
		Energieverwaltungsmodus: Maximal 3W
Abmessungen / Gewicht		351,0 × 306,0 × 201,0mm / 13,8 × 12,0 × 7,9 " (B×H×T), 4,8kg / 10,6lbs
Neigungswinkel		Auf: 90 Grad, Ab: 5 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 20 bis 80% (nicht kondensierend)Speicher: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (nicht kondensierend)
Zertifi kate		CB, CE, TÜV-Bauart, CU, cULus, VCCI, IP54*2

HINWEIS

*1 USB- oder Audiogeräte sind nicht angeschlossen.
*2 Konform mit IP54-Standard : Nur Frontseitig

Model Name ProLite T1531SAW-B3 / ProLite T1531SAW-W3
Touch Screen	Technologie	Surface acoustic wave
	Oberfl ächenbehandlung,Lichtdurchlässigkeit	Entspiegelte Oberfl äche92%
	Schnittstellen	USB oder RS-232C serielle Übertragung
Grösse-Kategorie		15"
LCD-Fläche	System	a-Si TFT Active Matrix
	Grösse	Diagonal: 15" (38cm)
	Lochabstand	0,297mm H × 0,297mm V
	Helligkeit	370cd/m2 (Typisch: ohne Touch panel),340cd/m2 (Typisch: Mit Touchpanel)
	Kontrastrate	700 : 1 (Typisch)
	Ansichtbereich Horizontal: 170 Grad, Vertical: 160 Grad (Typisch)
	Reaktionszeit	8ms (Sxhwarz, Seiss, Schwarz, Typisch)
Anzeigefarben 16,2M
Sync-Frequenz Horizontal: 31		5-60,2kHz, Vertical: 56-75Hz
Maximale Auflösung		1024 × 768, 0,8 Megapixel
Eingangsanschluss		15-poliger VGA(D-sub), 24-poliger DVI-D
Plug & Play VESA DDC2B		TM
Eingangs-Sync-Signal Separates Sync:TTL, Positiv oder Negativ
Eingangs-Videosignal		Analog: 0,7Vp-p (Standard), 75Ω, PositivDigital: DVI (Digital Visual Interface standard Rev.1,0)
Eingangs-Audioanschluss		ø 3,5mm Minibuchse (Stereo)
Eingangs-Audiosignal		Maximal 0,5Vrms
Lautsprecher		1W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		304,0mm B × 228,0mm H / 12,0" B × 9,0" H
Netzquelle		100-240VAC, 50/60Hz, 1A
Stromverbrauch*1		Typisch 16W
		Energieverwaltungsmodus: Maximal 3W
Abmessungen / Gewicht		351,0 × 306,0 × 201,0mm / 13,8 × 12,0 × 7,9" (B×H×T),4,8kg / 10,6lbs
Neigungswinkel		Auf: 90 Grad, Ab: 5 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 20 bis 80% (nicht kondensierend)Speicher: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (nicht kondensierend)
Zertifii kate		CB, CE, TÜV-Bauart, CU, cULus, VCCI, IP54*2

HINWEIS

*1 USB- oder Audiogeräte sind nicht angeschlossen.
*2 Konform mit IP54-Standard : Nur Frontseitig

TECHNISCHE DATEN : ProLite T1532SR

Model Name		ProLite T1532SR-B1 / ProLite T1532SR-W1	ProLite T1532SR-B1 A / ProLite T1532SR-W1 A
Touch Screen	Technologie	Resistiv
	Oberfl ächenbehandlung, Lichtdurchlässigkeit	Entspiegelte Oberfl äche80%
	Schnittstellen	USB oder RS-232C serielle Übertragung
Grösse-Kategorie		15"
LCD-Fläche	System	a-Si TFT Active Matrix
	Grösse	Diagonal: 15" (38cm)
	Lochabstand	0,297mm H × 0,297mm V
	Helligkeit	250cd/m2 (Typisch: ohne Touch panel), 200cd/m2 (Typisch: Mit Touchpanel)
	Kontrastrate	500 : 1 (Typisch)
	Ansichtbereich Horizontal: 140 Grad, Vertikal: 125 Grad (Typisch)
	Reaktionszeit	8ms (Sxhwarz, Seiss, Schwarz, Typisch)
Anzeigefarben Ca.16,7M
Sync-Frequenz		Horizontal: 31,5-60,2kHz, Vertikal: 56-75Hz
Maximale Aufl ösung		1024 × 768, 0,8 Megapixel
Eingangsanschluss		15-poliger VGA(D-sub), 24-poliger DVI-D
Plug & Play VESA DDC2B		TM
Eingangs-Sync-Signal Separates Sync:TTL, Positiv oder Negativ
Eingangs-Videosignal		Analog: 0,7Vp-p (Standard), 75Ω, PositivDigital: DVI (Digital Visual Interface standard Rev.1,0)
Eingangs-Audioanschluss		ø 3,5mm Minibuchse (Stereo)
Eingangs-Audiosignal		Maximal 0,5Vrms
Lautsprecher		1W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		304,0mm B × 228,0mm H / 12,0" B × 9,0" H
Netzquelle		100-240VAC, 50/60Hz, 1A
Stromverbrauch*1		Typisch 20W	Typisch 16W
		Energieverwaltungsmodus: Maximal 2W
Abmessungen / Gewicht		351,0 × 306,0 × 201,0mm / 13,8 × 12,0 × 7,9 " (B×H×T), 4,8kg / 10,6lbs
Neigungswinkel		Auf: 90 Grad, Ab 5 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 20 bis 80% (nicht kondensierend)Speicher: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (nicht kondensierend)
Zertifi kate		CB, CE, TÜV-Bauart, CU, cULus, VCCI, IP54*2

HINWEIS

*1 USB- oder Audiogeräte sind nicht angeschlossen.
*2 Konform mit IP54-Standard : Nur Frontseitig

Model Name ProLite T1532SR		-B3 / ProLite T1532SR-W3
Touch Screen	Technologie	Resistiv
	Oberiächenbehandlung,Lichtdurchlässigkeit	Entspiegelte Oberiäche80%
	Schnittstellen	USB oder RS-232C serielle Übertragung
Grösse-Kategorie		15"
LCD-Fläche	System	a-Si TFT Active Matrix
	Grösse	Diagonal: 15" (38cm)
	Lochabstand	0,297mm H × 0,297mm V
	Helligkeit	370cd/m2(Typisch: ohne Touch panel),300cd/m2(Typisch: Mit Touchpanel)
	Kontrastrate	700 : 1 (Typisch)
	Ansichtbereich Horizontal: 170 Grad, Vertikal: 160 Grad (Typisch)
	Reaktionszeit	8ms (Sxhwarz, Seiss, Schwarz, Typisch)
Anzeigefarben 16,2M
Sync-Frequenz		Horizontal: 31,5-60,2kHz, Vertikal: 56-75Hz
Maximale Auflösung		1024 × 768, 0,8 Megapixel
Eingangsanschluss		15-poliger VGA(D-sub), 24-poliger DVI-D
Plug & Play VESA DDC2B		TM
Eingangs-Sync-Signal Separates Sync:TTL, Positiv oder Negativ
Eingangs-Videosignal		Analog: 0,7Vp-p (Standard), 75Ω, PositivDigital: DVI (Digital Visual Interface standard Rev.1,0)
Eingangs-Audioanschluss		ø 3,5mm Minibuchse (Stereo)
Eingangs-Audiosignal		Maximal 0,5Vrms
Lautsprecher		1W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		304,0mm B × 228,0mm H / 12,0" B × 9,0" H
Netzquelle		100-240VAC, 50/60Hz, 1A
Stromverbrauch*1		Typisch 16W
		Energieverwaltungsmodus: Maximal 2W
Abmessungen / Gewicht		351,0 × 306,0 × 201,0mm / 13,8 × 12,0 × 7,9" (B×H×T),4,8kg / 10,6lbs
Neigungswinkel		Auf: 90 Grad, Ab: 5 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 20 bis 80% (nicht kondensierend)Speicher: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (nicht kondensierend)
Zertifikate		CB, CE, TÜV-Bauart, CU, cULus, VCCI, IP54*2

HINWEIS

*1 USB- oder Audiogeräte sind nicht angeschlossen.

*2 Konform mit IP54-Standard : Nur Frontseitig

Touch Screen	Technologie	Resistiv
	Oberlächenbehandlung, Lichtdurchlässigkeit	Entspiegelte Oberläche80%
	Schnittstellen	USB oder RS-232C serielle Übertragung
Grösse-Kategorie		17"
LCD-Fläche	System	a-Si TFT Active Matrix
	Grösse	Diagonal: 17" (43cm)
	Lochabstand	0,264mm H × 0,264mm V
	Helligkeit	250cd/m2(Typisch: ohne Touch panel),200cd/m2(Typisch: Mit Touchpanel)
	Kontrastrate	1000 : 1 (Typisch)
	Ansichtbereich Horizontal: 170 Grad, Vertical: 160 Grad (Typisch)
	Reaktionszeit	5ms (Sxhwarz, Seiss, Schwarz, Typisch)
Anzeigefarben Ca.16,7M
Sync-Frequenz Horizontal: 31		5-80,0kHz, Vertical: 56-75Hz
Maximale Auflösung		1280 × 1024, 1,3 Megapixel
Eingangsanschluss		15-poliger VGA(D-sub), 24-poliger DVI-D
Plug & Play VESA DDC2B		TM
Eingangs-Sync-Signal Separates Sync:TTL, Positiv oder Negativ
Eingangs-Videosignal		Analog: 0,7Vp-p (Standard), 75Ω, PositivDigital: DVI (Digital Visual Interface standard Rev.1,0)
Eingangs-Audioanschluss ø 3		5mm Minibuchse (Stereo)
Eingangs-Audiosignal		Maximal 0,5Vrms
Lautsprecher		1W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		338,0mm B × 270,0mm H / 13,3" B × 10,6" H
Netzquelle		100-240VAC, 50/60Hz, 1A
Stromverbrauch*1		Typisch 20W, Energieverwaltungsmodus: Maximal 2W
Abmessungen / Gewicht		387,0 × 342,0 × 201,0mm / 15,2 × 13,5 × 7,9" (B×H×T),5,8kg / 12,8lbs
Neigungswinkel		Auf: 90 Grad, Ab: 5 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 20 bis 80% (nicht kondensierend)Speicher: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (nicht kondensierend)
Zertifikate		CB, CE, TÜV-Bauart, CU, cULus, VCCI, IP54*2

HINWEIS

*1 USB- oder Audiogeräte sind nicht angeschlossen.
*2 Konform mit IP54-Standard : Nur Frontseitig

TECHNISCHE DATEN : ProLite T1731SAW

Touch Screen	Technologie	Surface acoustic wave
	Oberi ächenbehandlung, Lichtdurchlässigkeit	Entspiegelte Oberi äche92%
	Schnittstellen	USB oder RS-232C serielle Übertragung
Grösse-Kategorie		17"
LCD-Fläche	System	a-Si TFT Active Matrix
	Grösse	Diagonal: 17" (43cm)
	Lochabstand	0,264mm H × 0,264mm V
	Helligkeit	250cd/m2 (Typisch: ohne Touch panel), 230cd/m2 (Typisch: Mit Touchpanel)
	Kontrastrate	1000 : 1 (Typisch)
	Ansichtbereich Horizontal: 170 Grad, Vertical: 160 Grad (Typisch)
	Reaktionszeit	5ms (Sxhwarz, Seiss, Schwarz, Typisch)
Anzeigefarben Ca.16,7M
Sync-Frequenz Horizontal: 31,5-80,0kHz, Vertical: 56-75Hz
Maximale Auflösung		1280 × 1024, 1,3 Megapixel
Eingangsanschluss		15-poliger VGA(D-sub), 24-poliger DVI-D
Plug & Play VESA DDC2B		TM
Eingangs-Sync-Signal Separates Sync:TTL, Positiv oder Negativ
Eingangs-Videosignal		Analog: 0,7Vp-p (Standard), 75Ω, PositivDigital: DVI (Digital Visual Interface standard Rev.1,0)
Eingangs-Audioanschluss ø 3,5mm Minibuchse (Stereo)
Eingangs-Audiosignal		Maximal 0,5Vrms
Lautsprecher		1W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		338,0mm B × 270,0mm H / 13,3" B × 10,6" H
Netzquelle		100-240VAC, 50/60Hz, 1A
Stromverbrauch*1		Typisch 20W, Energieverwaltungsmodus: Maximal 3W
Abmessungen / Gewicht		387,0 × 342,0 × 201,0mm / 15,2 × 13,5 × 7,9" (B×H×T), 5,8kg / 12,8lbs
Neigungswinkel		Auf: 90 Grad, Ab: 5 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 20 bis 80% (nicht kondensierend)Speicher: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (nicht kondensierend)
Zertifikate		CB, CE, TÜV-Bauart, CU, cULus, VCCI, IP54*2

HINWEIS

*1 USB- oder Audiogeräte sind nicht angeschlossen.
*2 Konform mit IP54-Standard : Nur Frontseitig

Touch Screen	Technologie	Resistiv
	Oberfl ächenbehandlung, Lichtdurchlässigkeit	Entspiegelte Oberfl äche80%
	Schnittstellen	USB oder RS-232C serielle Übertragung
Grösse-Kategorie		19"
LCD-Fläche	System	a-Si TFT Active Matrix
	Grösse	Diagonal: 19" (48cm)
	Lochabstand	0,294mm H × 0,294mm V
	Helligkeit	250cd/m2 (Typisch: ohne Touch panel), 200cd/m2 (Typisch: Mit Touchpanel)
	Kontrastrate	1000 : 1 (Typisch)
	Ansichtbereich Horizontal: 170 Grad, Vertikal: 160 Grad (Typisch)
	Reaktionszeit	5ms (Sxhwarz, Seiss, Schwarz, Typisch)
Anzeigefarben Ca.16,7M
Sync-Frequenz		Horizontal: 31,5-80,0kHz, Vertikal: 56-75Hz
Maximale Aufl ösung		1280 × 1024, 1,3 Megapixel
Eingangsanschluss		15-poliger VGA(D-sub), 24-poliger DVI-D
Plug & Play VESA DDC2B		TM
Eingangs-Sync-Signal Separates Sync:TTL, Positiv oder Negativ
Eingangs-Videosignal		Analog: 0,7Vp-p (Standard), 75Ω, PositivDigital: DVI (Digital Visual Interface standard Rev.1,0)
Eingangs-Audioanschluss ø 3		5mm Minibuchse (Stereo)
Eingangs-Audiosignal Maximal		0,5Vrms
Lautsprecher 1W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		376,0mm B × 301,0mm H / 14,8" B × 11,9" H
Netzquelle		100-240VAC, 50/60Hz, 1A
Stromverbrauch*1		Typisch 20W, Energieverwaltungsmodus: Maximal 2W
Abmessungen / Gewicht		432,0 × 390,0 × 218,0mm / 17,0 × 15,4 × 8,6 " (B×H×T), 6,6kg / 14,6lbs
Neigungswinkel		Auf: 90 Grad, Ab: 5 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 20 bis 80% (nicht kondensierend)Speicher: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (nicht kondensierend)
Zertifi kate		CB, CE, TÜV-Bauart, CU, cULus, VCCI, IP54*2

HINWEIS

*1 USB- oder Audiogeräte sind nicht angeschlossen.
*2 Konform mit IP54-Standard : Nur Frontseitig

TECHNISCHE DATEN : ProLite T1931SAW

Touch Screen	Technologie	Surface acoustic wave
	Oberi ächenbehandlung, Lichtdurchlässigkeit	Entspiegelte Oberi äche92%
	Schnittstellen	USB oder RS-232C serielle Übertragung
Grösse-Kategorie		19"
LCD-Fläche	System	a-Si TFT Active Matrix
	Grösse	Diagonal: 19" (48cm)
	Lochabstand	0,294mm H × 0,294mm V
	Helligkeit	250cd/m2 (Typisch: ohne Touch panel), 230cd/m2 (Typisch: Mit Touchpanel)
	Kontrastrate	1000 : 1 (Typisch)
	Ansichtbereich Horizontal: 170 Grad, Vertikal: 160 Grad (Typisch)
	Reaktionszeit	5ms (Sxhwarz, Seiss, Schwarz, Typisch)
Anzeigefarben Ca.16,7M
Sync-Frequenz Horizontal: 31,5-80,0kHz, Vertikal: 56-75Hz
Maximale Auflösung		1280 × 1024, 1,3 Megapixel
Eingangsanschluss		15-poliger VGA(D-sub), 24-poliger DVI-D
Plug & Play VESA DDC2B		TM
Eingangs-Sync-Signal Separates Sync:TTL, Positiv oder Negativ
Eingangs-Videosignal		Analog: 0,7Vp-p (Standard), 75Ω, PositivDigital: DVI (Digital Visual Interface standard Rev.1,0)
Eingangs-Audioanschluss ø 3,5mm Minibuchse (Stereo)
Eingangs-Audiosignal Maximal 0,5Vrms
Lautsprecher 1W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		376,0mm B × 301,0mm H / 14,8" B × 11,9" H
Netzquelle		100-240VAC, 50/60Hz, 1A
Stromverbrauch*1		Typisch 20W, Energieverwaltungsmodus: Maximal 3W
Abmessungen / Gewicht		432,0 × 390,0 × 218,0mm / 17,0 × 15,4 × 8,6 " (B×H×T), 6,6kg / 14,6lbs
Neigungswinkel		Auf: 90 Grad, Ab: 5 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 20 bis 80% (nicht kondensierend)Speicher: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (nicht kondensierend)
Zertifikate		CB, CE, TÜV-Bauart, CU, cULus, IP54*2

HINWEIS

*1 USB- oder Audiogeräte sind nicht angeschlossen.
*2 Konform mit IP54-Standard : Nur Frontseitig

ABMESSUNGEN : ProLite T1531SR / ProLite T1531SAW / ProLite T1532SR

* ProLite T1531SR / ProLite T1531SAW / ProLite T1532SR ist nicht konform.
