ProLite T1531SAW - Bildschirm IIYAMA - Kostenlose Bedienungsanleitung

Produkttyp	Touchscreen-Monitor
Bildschirmdiagonale	15 Zoll (38,1 cm)
Auflösung	1024 x 768 (XGA)
Touch-Technologie	SAW (Surface Acoustic Wave)
Helligkeit	350 cd/m² (typisch)
Kontrastverhältnis	1000:1 (typisch)
Reaktionszeit	12 ms (typisch)
Blickwinkel (horizontal/vertikal)	160°/160°
Anschlüsse	VGA, DVI, USB (Touch), Audio (optional)
Stromversorgung	AC 100-240 V, 50/60 Hz
Stromverbrauch (typisch/Standby)	25 W / <1 W
Abmessungen mit Standfuß (B x H x T)	353 x 306 x 200 mm
Gewicht	ca. 4,6 kg
VESA-Montage	100 x 100 mm
OSD-Sprachen	Mehrsprachig (DE, EN, FR, ES, u.a.)
Plug & Play	DDC/CI, VESA EDID
Reinigung	Mit weichem, trockenem Tuch; keine aggressiven Reinigungsmittel
Sicherheit	Kensington-Schloss
Reparatur & Ersatzteile	Zugang über autorisierte Servicepartner; Netzteil und Touchcontroller austauschbar

Häufig gestellte Fragen - ProLite T1531SAW IIYAMA

Wie reinige ich den Touchscreen des Iiyama ProLite T1531SAW?

Welche Auflösung unterstützt der Monitor?

Wie schließe ich den Touchscreen an?

Der Touchscreen reagiert nicht – was tun?

Kann ich den Monitor an der Wand montieren?

Wie stelle ich Helligkeit und Kontrast ein?

Welche Energieeffizienzklasse hat der ProLite T1531SAW?

Gibt es eine integrierte Lautsprecher?

Kann ich den Monitor mit einer Spielekonsole verwenden?

Wo finde ich die aktuellen Treiber für den Touchscreen?

BEDIENUNGSANLEITUNG ProLite T1531SAW IIYAMA

Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken uns für das Vertrauen, das Sie uns entgegenbringen. Damit Ihre Arbeit nicht durch Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen, bevor Sie Ihren neuen iiyama TFT-Monitor das erste Mal in Betrieb nehmen. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.

DEUTSCH

ERKLÄRUNG DER CE-KONFORMITÄT

Dieser LCD Flachbildschirm entspricht den Anforderungen der EG/EU Richtlinien 2014/30/EU, "EMV Richtlinie", 2014/35/EU, "Niederspannungsrichtlinie", 2009/125/EG, "ErP Richtlinien" und 2011/65/EU, "RoHS Richtlinien".

ACHTUNG:

Das ist ein Klasse A Produkt. Falls dieses Produkt in häuslichem Umfeld verwendet wird, kann es zu Funkstörungen kommen. Der Benutzer muss dann ggf. entsprechende Gegenmaßnahmen ergreifen.

Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama.com.

■ Änderungsrechte vorbehalten.
■ Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer.
■ Eprel-Registrierungsnummer
T1531SR-B5 B : 1003764, T1531SR-W5 B : 1003780, T1531SAW-B5 B : 1008213
T1531SR-B6 B : 1016338, T1531SR-W6 B : 1016391, T1531SAW-B6 B : 1017268
T1731SR-B5 B : 1004580, T1731SR-W5 B : 1004606, T1731SAW-B5 B : 1004417
T1731SR-B5 C : 1024049, T1731SR-W5 C : 1024053, T1731SAW-B5 C : 1025169
T1931SR-B5 B : 1009644, T1931SR-W5 B : 1009648, T1931SAW-B5 B : 1011336
T1931SR-B6 B : 1010485, T1931SR-W6 B : 1010331, T1931SAW-B6 B : 1015925
T1931SR-B6 C : 1028830, T1931SR-W6 C : 1028837, T1931SAW-B6 C : 1016032

INHALTSÜBERSICHT

FÜR IHRE SICHERHEIT....1

SICHERHEITSHINWEISE ....1

BESONDERE HINWEISE ZU LCD-MONITOREN....3

KUNDENDIENST 3

REINIGUNGSHINWEISE....3

VOR DER BEDIENUNG DES MONITORS 4

LEISTUNGSMERKMALE 4

PACKUNGSINHALT 5

SPEZIELLE ANMERKUNGEN ZUR TOUCHBEDIENUNG......5

INSTALLATION 6

BEDIENUNGSELEMENTE UND ANSCHLÜSSE ....7

MONITOR ANSCHLIESSEN 8

COMPUTER-EINSTELLUNG......9

AUSTRICHTUNG DES BETRACHTUNGSWINKELS .....9

MONITOR BEDIENEN 10

MENÜINHALT EINSTELLEN 12

BILDSCHIRMEINSTELLUNGEN 16

STANDBY FUNKTION 19

FEHLERSUCHE....20

Sollten Sie irgendwelche unnormalen Erscheinungen wie Rauch, Geräusche oder Gerüche bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Fortgesetzter Bertrieb kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen.

GEHÄUSE NIEMALS ÖFFNEN

Im Innern des Gerätes sind spannungsführende Teile frei zugänglich. Bei Entfernung des Gehäuses setzen Sie sich der Gefahr aus, einen Brand auszulösen oder einen Stromschlag zu erleiden.

KEINE FREMDGEGENSTÄNDE IN DAS GERÄT STECKEN

Bitte führen Sie keine festen Gegenstände oder flüssigen Materialien in den Monitor ein. Im Falle eines Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befinden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen.

STELLEN SIE DEN MONITOR AUF EINE SICHERE UND STABILE UNTERLAGE

Sollten Sie den Monitor fallen lassen, besteht Verletzungsgefahr.

BENUTZEN SIE DEN MONITOR NICHT IN DER NÄHE VON WASSER

Benutzen Sie den Monitor nicht an einer spritzwassergefährdeten Stelle. Sollte Wasser in den Monitor gelangen, kann dies zu Brandgefahr oder Stromschlägen führen.

BEACHTEN SIE DIE RICHTIGE BETRIEBSSPANNUNG

Achten Sie auf die Einhaltung der spezifizierten Spannungswerte. Die Benutzung einer falschen Stromspannung kann zu Fehlfunktionen, Brandgefahr oder Stromschlägen führen.

KABEL SCHÜTZEN

Schützen Sie Ihre Kabel vor mechanischer Belastung (Quetschung, Zug). Beschädigte Kabel führen zu Brandgefahr oder Kurzschlüssen.

WIDRIGE WETTERBEDINGUNGEN

Es empfielt sich, den Monitor nicht während heftiger Gewitter zu benützen, da es durch Spannungsschwankungen zu Fehlfunktionen kommen kann. Um Stromschläge zu vermeiden, ist es ratsam, während solch widriger Witterungsbedingungen das Stromkabel nicht zu berühren.

VORSICHT

UMGEBUNGSBEDINGUNGEN

Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird.

STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE

Der Monitor könnte herunterfallen und jemanden verletzen. Bitte legen Sie ebenfalls keine schweren Gegenstände auf den Monitor und achten Sie darauf, dass die Kabel so verlegt sind, dass niemand darüber stolpern kann und sich dabei verletzt.

BELÜFTUNG SICHERSTELLEN

Die Lüftungsschlitze sollen für ausreichende Belüftung sorgen. Achten Sie darauf, dass Sie die Belüftungsschlitze des Monitors nicht verdecken, da ansonsten Brandgefahr besteht. Um ausreichende Belüftung zu gewährleisten, lassen Sie bitte mindestens 10cm Platz zwischen Monitor und Wand.

Beim Entfernen des Standfußes können die Lüftungsschlitze auf der Rückseite des Monitors blockiert werden. Dies kann den Monitor überhitzen und Feuer oder Schäden verursachen. Achten Sie beim Abnehmen des Standfußes auf ausreichende Belüftung. Die Aufstellung des Monitors auf dem Rücken, seitlich oder auf dem Kopf liegend kann zu Beschädigungen führen. Achten Sie darauf, dass Sie den Monitor auf eine feste Unterlage stellen.

ENTFERNEN SIE DIE KABEL, BEVOR SIE DEN MONITOR TRANSPORTIEREN

Wenn Sie den Monitor bewegen, müssen Sie vorher den Monitor ausschalten, den Netzstecker ziehen und darauf achten, dass das Signalkabel abgezogen ist. Wenn Sie die Kabel nicht entfernen, könnte dies zu Brandgefahr oder Kurzschlüssen führen.

NETZSTECKER ZIEHEN

Sollten Sie den Monitor über langere Zeit nicht benützen, raten wir das Gerät vom Stromnetz zu trennen, um Unfallgefahren zu vermeiden.

AUS- UND EINSTECKEN

Nehmen Sie beim Aus- und Einstecken immer den Stecker in die Hand. Ziehen Sie niemals an der Stromleitung, sondern immer am Stecker, ansonsten könnte dies zu Brandgefahr oder Stromschlägen führen.

BERÜHREN SIE DEN STECKER NICHT MIT FEUCHTEN HÄNDEN

Ausstecken des Monitors mit nassen Händen kann zu einem Stromschlag führen.

WENN SIE DEN MONITOR AUF IHREN COMPUTER STELLEN MÖCHTEN

vergewissern Sie sich, dass Ihr Computer stabil genug ist um das Gewicht des Monitors zu tragen, ansonsten könnte dies zu Beschädigungen an Ihrem Computer führen.

HINWEIS ZU 24/7 BETRIEB

Dieses Produkt ist nicht speziell für ein Einsatz im 24h/7Tage Betrieb entwickelt worden.

SONSTIGES

ERGONOMISCHE HINWEISE

Um eine Ermüdung der Augen auszuschliessen, sollten Sie den Monitor nicht vor einem grellen Hintergrund oder in einem dunklen Raum benutzen. Um optimalen Sehkomfort zu gewährleisten, sollte die Oberkante des Monitors knapp unterhalb Ihrer Augenhöhe liegen und der Abstand zwischen Augen und Monitor 40-60 cm betragen. Wenn Sie den Monitor länger benutzen, sollten Sie mindestens 10 Minuten pro Stunde nicht in den Monitor schauen, um eine Überanstrengung der Augen zu vermeiden.

BESONDERE HINWEISE ZU LCD-MONITOREN

Die folgenden Symptome stellen keine Störung dar, sondern sind normal:

HINWEIS

Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. In diesem Fall stellen Sie bitte die Bildgrösse richtig ein. Leicht ungleiche Helligkeit je nach verwendetem Desktop-Layout.

Sollten Sie nachdem Sie ein Bild über Stunden unverändert angezeit haben, auf ein neues Bild wechseln, kommt es bauartbedingt zu einem sogenannten Geisterbild. Dieses Geisterbild verschwindet nach einiger Zeit von selbst oder Sie schalten das Gerät für einen längeren Zeitraum aus.

KUNDENDIENST

HINWEIS

Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an Ihren Fachhändler, der Ihnen bei der Beschaffung einer Ersatz-Verpackung behilflich sein wird.

REINIGUNGSHINWEISE

ACHTUNG

Ziehen Sie aus Sicherheitsgründen immer den Netzstecker, bevor Sie den Monitor reinigen.

HINWEIS

Die Bildschirmoberfläche nicht mit einen rauchen oder harten Gegenstand reinigen.

Verwenden Sie unter keinen Umständen scharfe Reinigungsmittel wie nachstehend aufgefürt. Diese Mittel beschädigen die Bildschirmoberfläche und greifen das Finish an.

Scheuermittel, Wachs, Lösungsmittel, Säuren oder Laugen.

Längerer Kontakt des Gehäuses mit Gummi- oder Kunststoffprodukten kann das Finish angreifen.

GEHÄUSE

Flecken können mit einem feuchten, weichen Tuch entfernt werden. Zum Anfeuchten nehmen Sie eine schwache Spülmittellösung.

TOUCH

Die Touch-Screen-Oberfläche kann mit einem weichen sauberen Tuch und einem milden kommerziellen Fensterglas Reiniger oder einer 50/50 Mischung aus Wasser und Isopropylalkohol gereinigt werden.

SCREEN

VOR DER BEDIENUNG DES MONITORS

LEISTUNGSMERKMALE

Unterstützt Auflösungen von bis zu 1024 × 768 : ProLite T1531SR / ProLite T1531SAW
Unterstützt Auflösungen von bis zu 1280 × 1024 : ProLite T1731SR / ProLite T1731SAW / ProLite T1931SR / ProLite T1931SAW
◆ Hoher Kontrast 800:1 (Typisch) / Helligkeit 280cd/m²(Typisch: Mit Touchpanel) : ProLite T1531SR-B5 B / ProLite T1531SR-W5 B
Hoher Kontrast 800:1 (Typisch) / Helligkeit 325cd/m²(Typisch: Mit Touchpanel) : ProLite T1531SAW-B5 B
◆ Hoher Kontrast 1000:1 (Typisch) / Helligkeit 200cd/m² (Typisch: Mit Touchpanel) : ProLite T1731SR / ProLite T1931SR
◆ Hoher Kontrast 1000:1 (Typisch) / Helligkeit 230cd/m² (Typisch: Mit Touchpanel) : ProLite T1731SAW / ProLite T1931SAW
◆ Hoher Kontrast 2500:1 (Typisch) / Helligkeit 280cd/m² (Typisch: Mit Touchpanel) : ProLite T1531SR-B6 B / ProLite T1531SR-W6 B
◆ Hoher Kontrast 2500:1 (Typisch) / Helligkeit 325cd/m² (Typisch: Mit Touchpanel) : ProLite T1531SAW-B6 B
Digitale Weichzeichnung von Schrift
Automatisches Setup
◆ Stereo-Lautsprecher Zwei 1W-Stereo-Lautsprecher
Konform mit Plug & Play VESA DDC2B Konform mit Windows ^® XP/Vista/7/8/8,1/10
Standby Funktion
Konform mit VESA-Montage-Standard (100mm×100mm)
Aufnahmevorrichtung für Diebstahlsicherung
Konform mit IP54-Standard (Nur Frontseitig)

■ Touch Funktionalität unter Windows 8 / 8,1 / 10

Die Touchfunktion wird von Windows 8 / 8,1 / 10 erkannt.

Der Betrieb und der volle Leistungsumfang kann allerdings nicht garantiert werden, bitte beachten Sie diesen Einschränkungen.

■ Wenn Sie ein Upgrade von Windows 8 / 8,1 auf Windows10 durchführen

Müssen Sie ggf. eine spezielle Software starten damit die Touch Funktionalität gewährleistet ist. Bitte wenden Sie sich an das iiyama Service-Center oder prüfen sie die Verfügbarkeit der Software auf unserer Homepage im Downloadbereich ihres Produktes.

■ Betrieb unter Windows 10

Wenn Sie einen Treiber verwenden müssen, laden Sie bitte die Treiber Anweisung von dieser Produkt-Download-Website herunter.

Wenn der Touch über USB betreiben ist eine Treiber Installation nicht zwingend erforderlich.

PACKUNGSINHALT

Folgendes Zubehör sollte im Paket enthalten sein. Sehen Sie nach, ob alle Teile mit dem Monitor geliefert wurden. Falls etwas fehlen oder beschädigt sein sollte, wenden Sie sich bitte umgehend an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung.

■ Netzkabel*

■ HDMIkabel

■ DisplayPortkabel

USBkabel

■ Audiokabel

■ Schraube (M3x6mm)

■ Sicherheits-Führer

■ Hilfe zur Inbetriebnahme

ACHTUNG

* Die Werte für das Netzkabel, das in Gegenden mit einer Stromversorgung von 120V geliefert wird, sind 10A/125V. Wenn Sie ein Netzteil mit höheren Werten verwenden, müssen Sie ein Netzkabel mit Werten von 10A/250V benutzen.

Wenn Sie allerdings ein Netzkabel verwenden, das nicht von iiyama bereitgestellt wird, haben Sie kein Anrecht auf jegliche durch Garantien abgedeckte

Schadensersatzansprüche, falls es zu Problemen oder Schäden kommen sollte.

Zum Netzanschluss dieses Gerätes ist eine geprüfte Leitung zu verwenden. Es ist eine Leitung vom Typ: H05VVF, 3G, 0,75mm ^2 oder besser einzusetzen.

SPEZIELLE ANMERKUNGEN ZUR TOUCHBEDIENUNG

Bitte benutzen sie keine Spitzen-, Schneidenden- oder Metallgegenstände um den Touch zu bedienen, dieses könnte zu Beschädigungen bzw. Dauerschäden am Gerät führen.

Schäden am Touchscreen die durch eine unsachgemäse Bedienung hervorgerufen werden, sind von der Garantie ausgeschlossen.

Zur Bedienung empfehlen wir einen Plastikstift (> R 0,8 mm) oder die Finger zu verwenden.

INSTALLATION

ACHTUNG

■ Bevor sie den Monitor an die Wand, Decke oder Desktop-Arm installieren, stellen Sie sicher das die Traglast der Wand ausreichend ist.

< WAND- DECKENMONTAGE >

ACHTUNG

Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben (4 Stück) mit eine max. Länge von 8 mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören.

< EINBAU-GERÄTE / VORRICHTUNGEN >

ACHTUNG

Dieses Produkt ist nicht für den Einsatz in Umgebungen mit hoher Temperatur entwickelt worden.

Wenn das Produkt in einem Gehäuse/Schrank eingebaut wird, sorgen Sie für genügend Luftzirkulation ggf. durch ein Einbau von Lüfter und genügend Lüftungschlitze, so das die maximale zugelassene Betriebstemperatur im eingebauten Zustand laut Spezifikationen nicht überschritten wird.

< DREHEN DES MONITORS >

Das LCD ist für einen Betrieb im Quer-Format ausgelegt.

Verfügbar

Querformat

Nicht verfügbar

BEDIENUNGSELEMENTE UND ANSCHLÜSSE

① Menü -Taste (☐)
② Heraufscrollen / Helligkeit -Taste (△)
③ Herunterscrollen / Mute -Taste (▽)
④ Auswahl -Taste (←)
⑤ Ein / Aus-Schalter (⏻)
⑥ Schlüsselloch für Sicherheitsschloss

HINWEIS

Sie können ein Sicherheitsschloss und -kabel anbringen, um zu verhindern, dass der Monitor ohne Erlaubnis entfernt wird.

⑦ Lautsprecher
⑧ USB Anschluss (USB)
⑨ Audioanschluss (AUDIO)
⑩ VGA Anschluss (VGA)
⑪ HDMI Anschluss (HDMI)
⑫ DisplayPort Anschluss (DP)
⑬ AC-Anschluss( \~Wechselstrom) (AC IN)

[Montage und Demontage der Kabelabdeckung]

- Demontage

① Drücken Sie die Arretierungen und ziehen Sie die Kabelabdeckung nach hinten.

- Montage

① Plazieren Sie die Kabelabdeckung in die Aussparungen und Drücken sie diese nach vorne.
② Befestigen Sie die Kabelabdeckung mit der Schraube.

MONITOR ANSCHLIESSEN

① Schalten Sie sowohl Computer als auch Monitor aus.
② Schließen Sie den Computer mit dem Signalkabel an den Monitor an.
③ Benutzen sie das USB Kabel um den Monitor mit Computer zu verbinden.
④ Schließen Sie den Monitor mit dem Audiokabel an Audiogeräte an, falls Sie über den Computer Audiofunktionen nutzen möchten.
⑤ Schließen Sie das Netzkabel erst an den Monitor und dann an das Netzteil an.
⑥ Schalten Sie Ihren Monitor sowie Computer ein.

HINWEIS

■ Bitte bestätigen Sie, dass das Verteilungssystem in der Gebäudeinstallation den Trennschalter mit 120/240V, 20A (maximal) vorsieht.
■ Die Signalkabel, die zum Anschließen des Computers und des Monitors verwendet werden, können sich je nach benutztem Computer unterscheiden. Bei einer falschen Verbindung kann es zu schwerwiegenden Schäden am Monitor und Computer kommen. Das mit dem Monitor gelieferte Kabel eignet sich für einen standardmäßigen Anschluss. Falls ein besonderes Kabel erforderlich ist, wenden Sie sich bitte umgehend an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung.
■ Stellen Sie sicher, dass das Signalkabel an beiden Enden festgeschraubt ist.
■ Geräte der Schutzklasse I des Typs A müssen mit Schutzerde verbunden sein.
■ Die Netzanschlusssteckdose sollte nahe am Gerät angebracht und leicht zugänglich sein.

[Beispiel für Verbindung]

* Das VGAkabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges VGAkabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA-Eingang anschließen wollen.

[Kabel sammeln]

① Stecken Sie die Kabel durch Aussparungen und die Kabelabdeckung.
② Sammeln Sie die Kabel auf der Rückseite des Standfußes.

COMPUTER-EINSTELLUNG

■ Signaltiming

Siehe Seite 29, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING.

■ Windows XP/Vista/7/8/8.1/10 Plug & Play

Der iiyama-LCD-Monitor ist mit dem VESA-Standard DDC2B konform. Die Plug & Play-Funktionen können unter Windows XP/Vista/7/8/8.1/10 benutzt werden, wenn der Monitor mit dem mitgelieferten Signalkabel an einen DDC2B-konformen Computer angeschlossen wird.

Installation unter Windows XP: Wenn Sie die Monitorinformationsdatei für iiyama-Monitore benötigen, können Sie diese aus dem Internet herunterladen.

http://www.iiyama.com

HINWEIS

■ Für zusätzliche Informationen über die Herunterladung des Treibers für den Touchscreen-Monitor besuchen Sie die oben angeführte Internet-Seite.

■ Monitortreiber werden in den meisten Fällen für Macintosh- oder Unix-Betriebssysteme nicht benötigt. Um weitere Informationen zu erhalten, wenden Sie sich bitte an Ihren Computerhändler.

■ Anleitung zur Inbetriebnahme des Gerätes

Schalten sie erst den Monitor an und danach den Computer.

■ Touchscreen Treiber Software

Berühren sie die Touchscheibe nicht beim Systemstart. Die Touchsoftware und der Computer werden unter umständen nicht korrekt gestartet.

Die Touch Treiber Software funktioniert mit aktiven Energiesparoptionen unter Umständen nicht. Dieses hängt von den Bioseinstellungen ihres Computers ab. Bitte schalten sie die Energiesparoptionen in solch einem Fall aus.

AUSTRICHTUNG DES BETRACHTUNGSWINKELS

■ Für ein optimales Arbeiten sollten sie direkt von vorne auf den Schirm blicken.

■ Halten Sie beim Ändern des Neigungswinkels und Höhe das Panel mit einer Hand fest, um ein Umkippen des LCD-Monitors zu verhindern.

■ Der LCD-Monitor lässt sich um 95 Grad nach hinten kippen und 25 Grad nach vorn kippen.

HINWEIS

■ Berühren sie beim Ändern den Neigungswinkel nicht den LCD-Schirm. Andernfalls besteht Beschädigungsgefahr.

■ Achten Sie beim Ändern den Winkels darauf, sich nicht die Finger einzuklemmen.

Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 29 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 16.

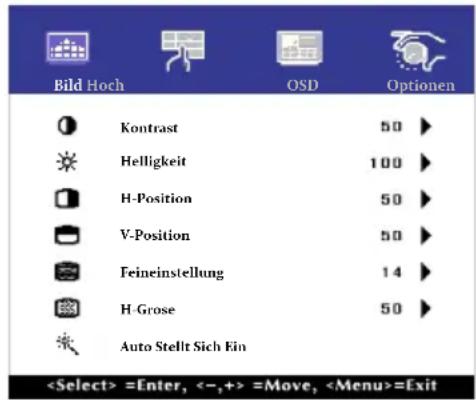

① Drücken Sie auf die 📋Taste, um das Bildschirm-Menü (OSD) aufzurufen. zusätzliche Menüelemente, die mit den Tasten △ /▽geändert werden können.

② Wählen Sie das Menüelement aus, dessen Einstellung Sie ändern möchten. Verwenden Sie die Tasten←, um das gewünschte Einstellungssymbol zu markieren.
③ Verwenden Sie die Tasten△ /∇um die gewünschte Einstellung vorzunehmen.
④ Drücken Sie auf die 📄 -Taste, um das Menü zu beenden. Die vorgenommenenEinstellungen werden dann automatisch gespeichert.

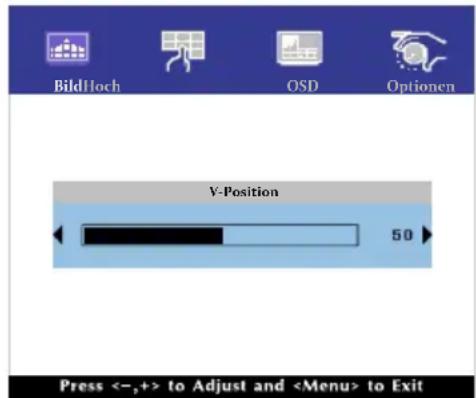

Wenn Sie z.B. die vertikale Position ändern möchten, wählen Sie das Menüelement von Bild. Wählen Sie V-Position mit den Tasten ⇌.

Verwenden Sie die Tasten / um die Einstellungen für die vertikale Position zu ändern. Hierbei sollte die vertikale Position der allgemeinen Anzeige ebenfalls entsprechend angepasst werden.

Drücken Sie zuletzt auf die Taste, um den Vorgang zu beenden. Es werden dann alle vorgenommenen Änderungen gespeichert.

HINWEIS

■ Wenn das Menü während der Einstellung ausgeblendet wird, liegt das daran, dass die OSD Zeit Aus für die Anzeige des Menüs verstrichen ist.
■ Aste kann benutzt werden, um vorhergehendes Menü zurückzubringen.
■ Wenn das Menü automatisch ausgeblendet wird, werden alle vorgenommenen Einstellungen automatisch gespeichert. Während Sie das Menü verwenden, sollte der Monitor nicht ausgeschaltet werden.
■ Einstellungen für H/V-Position, H-Grose und Feineinstellung werden für jedes Signaltiming gespeichert. Alle anderen Einstellungen gelten jeweils für alle Signaltimings.

Direkte

● POWER TASTE und OSD-MENÜ SPERRE:

Drücken Sie die □-Taste und die Taste▽ gleichzeitig, wenn ein Bild über VGA, HDMI oder DisplayPort angezeigt wird.

* Das OSD Menü wird nicht dargestellt wenn dieses gesperrt ist. Drücken Sie erneuert die -Taste und die Taste ▼gleichzeitig.

Wählen sie die Funktion zum Sperren / Entsperren im Menü aus.

Einstellungselement		Problem / Option
POWER		Active	Die POWER Taste sperren.
		Inactive	Die POWER Taste entsperren.
OSD		Active	Das Menü sperren.
		Inactive	Das Menü entsperren.

HINWEIS

Wenn die Sperrfunktion aktiviert ist und kein Signal vorhanden ist (Standby Modus), wird durch Drücken der Menütaste das Eingabeauswahlmenü angezeigt und die Eingabeauswahl aktiviert.

- TOUCH FUNKTION EIN-/AUSSCHALTEN:

Touch deaktivieren: Drücken Sie den TASTE und gleichzeitig wenn das Menü nichtdargestellt wird. Die Meldung „TOUCHFUNKTION AUSSCHALTEN“ wird oben rechts angezeigt.

Touch aktivieren: Drücken sie den TASTE und gleichzeitig wenn das Menü nicht dargestellt wird, ca. 5 Sek lang, bis die Meldung oben rechts „TOUCHFUNKTION AUSSCHALTEN“ ausgeblendet wird.

MENÜINHALT EINSTELLEN

[Einstellungselement Problem / Option Zu drückende Taste
KontrastContrast	Zu mattZu intensiv
Helligkeit*1BrightnessDirekte	Zu dunkelZu hell
H-Position*4H-Position	Zu weit linksZu weit rechts
V-Position*4V-Position	Zu weit untenZu weit oben
Feineinstellung*2,4Phase	Zur Korrektur von flimmerndem Textoder flimmernden Zeilen
H-Grose*2,4Clock	Zu engZu weit
Auto Stellt Sich Ein*3,4Auto Adjust	H / V -Position, H-Grose und Feineinstellung automatischanpassen.

Stellen Sie die Helligkeit ein, wenn Sie den Monitor in einem dunklen Raum verwenden, und die Bildschirmanzeige zu dunkel ist.

*2 Siehe Seite 16 BILDSCHIRMEINSTELLUNGEN.

*3 Um beste Ergebnisse zu erzielen, verwenden Sie Auto Stellt Sich Ein für die Einstellung. Siehe hierzu BILDSCHIRM EINSTELLEN auf Seite 16.

*4 Nur für analogen Eingang.

Direkte

Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt anzeigen.

- Helligkeit: Drücken Sie auf die Taste, wenn das Menü nicht angezeigt wird.

Hoch Advanced
Einstellungselement Problem	lem / Option Zu drückende Taste
Farbtemperatur Color Temp	5500	Grünliches Weiß
	6500	Rötliches Weiß
	7500	Gelbliches Weiß
	9300	Bläuliches Weiß
	User	Rot	Zu schwach Zu stark
		Grun
		Blau
Schärfe Sharpness	Sie können die Bildqualität von 0 bis 100 (unscharf bis scharf) einstellen. Drücken Sie auf die Taste △, um die Bildqualität der Reihe nach zu ändern. Drücken Sie auf die Taste ▽, um die Bildqualität in umgekehrter Reihenfolge zu ändern. Sie können die Schärfe für Auflösungenkleiner 1024 x 768(ProLite T1531SR/ProLite T1531SAW),1280 x 1024(ProLite T1731SR/ProLite T1731SAW/ProLite T1931SR/ProLite T1931SAW). Die Bildqualität lässt sich in fünf Schritten.
OSDOSD
Einstellungselement Problem	em / Option	Zu drückende Taste
OSD Zeit AusOSD Timeout	Sie können die Anzeigezeit für das OSD-Menü auf 5 bis 60 Sekunden einstellen.	△▽
OSD PositionOSD Position	Stellen Sie die OSD position.User (Oben Links / Unten Links / Oben Rechts /Unten Rechts / Mitte)	△▽
OSD H-PositionOSD H-Position	OSD zu weit linksOSD zu weit rechts	△▽
OSD V-PositionOSD V-Position	OSD zu weit untenOSD zu weit oben	△▽

Einstellungselement Problem / Option Zu drückende Taste
ZurcksetzenReset	Nein	Zurück zum Menü.
	Ja	Einstellungen ab Werk werden wiederhergestellt.
SpracheLanguage	English	Englisch	Español Spanisch
	Français Französisch		日本語	Japanisch
	Deutsch	Deutsch	繁中	Traditionelles Chinesisch
	Italiano	Italienisch	简中	Vereinfachtes Chinesisch
SignalauswahlSource SelectDirekte	Auto	Die Signaleingänge werden auf Aktivität durchsucht.Der erste aktive Eingang wird dargestellt.
	VGA	Wählen Sie den analoge Eingang.
	HDMI	Wählen Sie den digitale(HDMI) Eingang.
		Wählen Sie den digitale(DisplayPort) Eingang. DP
HINWEIS Gleichwohl sie automatisch vorgewahlt wird, wenn gerade eine Quelle verwendet.Eingangsquelle ist ortlich festgelegt vorgewahlt, nicht automatisch, wenn VGA,HDMI und DisplayPort, die vorgewahlt werden.
Modell AnzeigenDisplay Mode	Zeigt Informationen über die aktuelle Signaleingabe von der Grafikkarte des Computers.HINWEISIn der Bedienungsanleitung der Grafikkarte finden Sie weitereInformationen über Änderung und Aktualisierung der Auflösung.
LautstärkeVolume	Zu leiseZu laut
StummMuteDirekte	Aus	Bringen Sie das Klangvolumen zumvorhergehenden Niveau zurück.
	Ein	Stellen Sie den Ton vorubergehend ab.
FactoryFactory	Diese Funktion ist nur für das Service Personal bestimmt unddaher ist die Bedienung nicht verfügbar.

Direkte

Sie können Menüelemente überspringen und den Bildschirm für die Optioneneinstellung auf folgende Weise direkt anzeigen.

• Signalauswahl : Drücken der Taste im Standby modus wird das Signal Eingangswahl Menü angezeigt.
• Stumm: Drücken Sie auf die ▽Taste, wenn das Menü nicht angezeigt wird.

BILDSCHIRMEINSTELLUNGEN

Um die best mögliche Bildqualität unter Verwendung des Analog Einganges zu erhalten, folgen Sie bitte dieser Beschreibung:

■ Im Handbuch bedeutet "BILDSCHIRMEINSTELLUNGEN" die Einstellung der Bildposition, die Minimierung von Flackern oder Verschmieren von Buchstaben oder Linien für den von Ihnen benutzten Monitor.
■ ProLite T1531 Reihe : Der Monitor ist für eine optimale Auflösung von 1024 × 768 entwickelt und kann daher aus physikalischen Gründen nicht die bestmögliche Darstellung bei kleineren Auflösungen darstellen, da hier das Monitorbild entweder auf die maximale Fläche des Panels vergrössert wird oder in der Originalgrösse angezeigt wird. Wir empfehlen, den Monitor im normalen Gebrauch nur mit einer Auflösung von 1024 × 768 Bildpunkten zu betreiben.
■ ProLite T1731 / ProLite T1931 Reihe : Der Monitor ist für eine optimale Auflösung von 1280 × 1024 entwickelt und kann daher aus physikalischen Gründen nicht die bestmögliche Darstellung bei kleineren Auflösungen darstellen, da hier das Monitorbild entweder auf die maximale Fläche des Panels vergrössert wird oder in der Originalgrösse angezeigt wird. Wir empfehlen, den Monitor im normalen Gebrauch nur mit einer Auflösung von 1280 × 1024 Bildpunkten zu betreiben.
■ Texte oder Linien können verwischt oder in anderen Dicken dargestellt werden, wenn das Monitorbild vergrössert dargestellt wird.
■ Sie sollten Bildlage über das OSD Monitors anpassen. Veränderung dieser Parameter über den Computer können zu Darstellungsfehlern führen.
■ Bitte nehmen Sie erst Eingaben vor, wenn das Gerät bereits mindestens 30 Minuten eingeschaltet ist ("Aufwärmphase").
■ Nach dem automatischen Set-Up werden eventuell weitere Einstellungen erforderlich, bedingt durch die gewünschte Auflösung oder die Signaleinstellung.
■ Die Auto Set-up Funktion kann nur korrekt arbeiten, wenn das Test.bmp auf dem Display dargestellt wird. Anderenfalls muss die Einstellung des Displays via H-GROSE und GELDSTRAFE von Hand vorgenommen werden.

Es gibt zwei Möglichkeiten der Bildschirmeinstellung. Entweder nehmen Sie die automatische Einstellung von H-GROSE, GELDSTRAFE und POSITION oder Sie stellen alles manuell ein.

Wenn der Monitor an einen neuen Computer angeschlossen wird, oder die Auflösung gewechselt wird, nutzen Sie das automatische Set-Up.

Wenn es bei der Bildwiedergabe flackert, unscharf ist oder die Bildgrösse nicht passt, nachdem Sie das automatische Set-Up haben laufen lassen, dann müssen Sie manuell nachjustieren. Beide Einstellungen sollten unter Verwendung des Testbildes (Test.bmp) vorgenommen werden. Das Testbild erhalten Sie via Internet auf der iiyama Homepage (http://www.iiyama.com/de).

Dieses Handbuch erklärt Einstellungen unter Windows ^® OS.

① Stellen Sie die empfohlene Auflösung des Monitors ein.

② Richten Sie die Test.bmp als Hintergrundbild ein.

HINWEIS

■ Folgen Sie dabei den Anweisungen Ihres Computer-Handbuchs.
■ Gehen Sie sicher, daß Sie die Bildschirmposition in der Dialogbox für den Bildschirmhintergrund auf "zentriert" eingestellt haben.

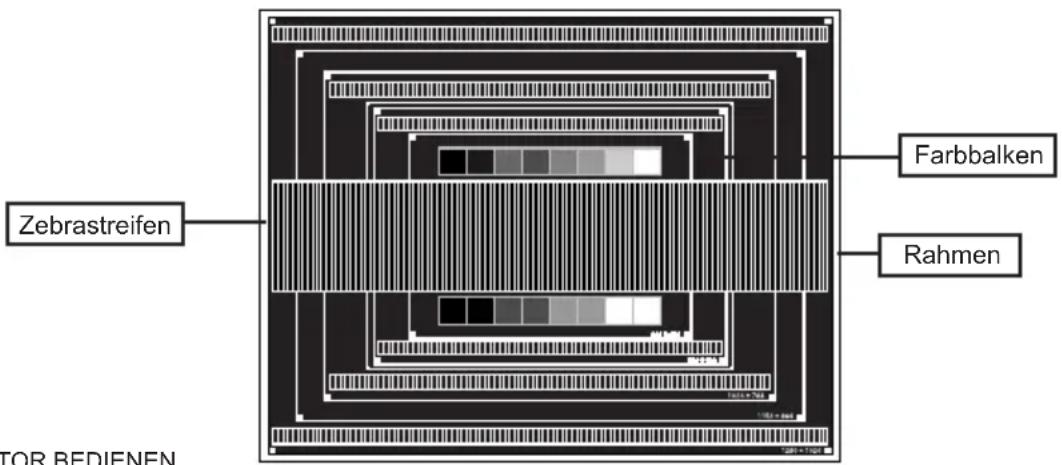

[Einstellungsmuster]

③ Drücken Sie den ⇌ Taste (AUTO STELLT SICH EIN), Oder führen Sie das automatische Set-up durch.
④ Wenn das Bild nach dem automatischen Set-up flackert, unscharf ist oder die Bildgrösse nicht richtig passt, dann stellen Sie das Bild durch nachfolgende Prozedur manuell ein.
⑤ Stellen Sie die V-POSITION so ein, dass das obere und untere Ende des Bildschirm-Frames die Bildschirmfläche ausfüllt.

⑥ 1) Stellen Sie die H-POSITION so ein, dass die linke Seite des Bildrandes auf die linke Seite der Bildschirmfläche wandert.

2) Vergrössern Sie die rechte Seite des Bildrandes auf der Bildschirmfläche, indem Sie die "H-GROSE"-Einstellung verändern.

HINWEIS

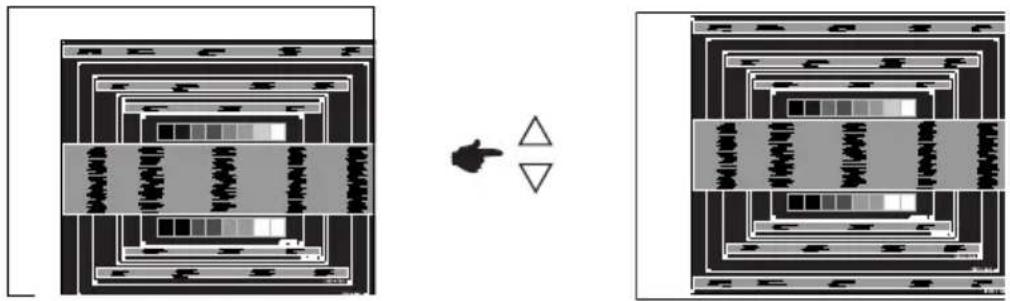

■ Wenn die linke Seite des Bildschirmrandes während der "H-GROSE"-Einstellungen nach rechts wandert, wiederholen Sie bitte entsprechend Schritt 1) und 2).
■ Mit der "H-GROSE"-Einstellung können auch vertikale wellenförmige Linien bei Zebra-Mustern korrigiert werden.
■ Während der "H-GROSE"-, "H-POSITION"- und "V-POSITION"-Einstellungen kann das Bild flackern.
■ Sollte nach der "H-GROSE"-Einstellung das dargestellte Bild breiter oder schmäler als die Displayfläche sein, wiederholen Sie bitte die Justage ab Punkt③

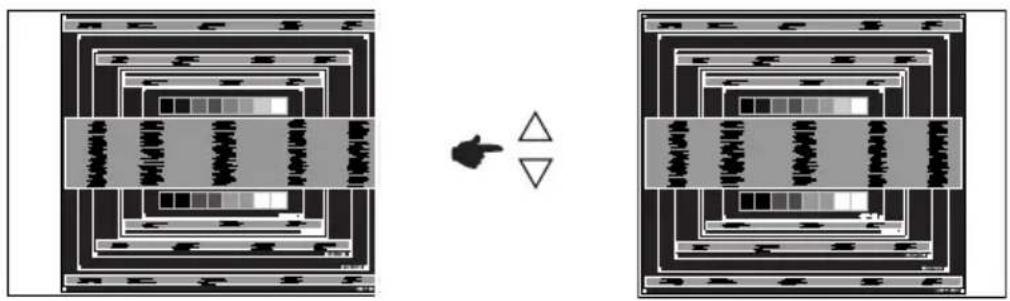

⑦ Stellen Sie mit der "GELDSTRAFE"-Einstellung horizontale wellenförmige Linien, Flackern oder Schmieren in Zebra-Mustern ein.

■ Sollten Teile des Bildes stark verschmiert dargestellt werden oder durch ein starkes Flackern gestört werden, ist die "H-GROSE" - Einstellung möglicherweise nicht optimal. Wiederholen Sie hierfür bitte die Schritte ⑥ und ⑦
■ Stellen Sie die "H-POSITION" nach der "GELDSTRAFE"-Einstellung ein, wenn sich die horizontale Position während der Einstellung verändert.

⑧ Stellen Sie Helligkeit und Farbtemperatur nach Ihren Wünschen ein, nachdem Sie die H-GROSE- und GELDSTRAFE-Einstellungen beendet haben. Stellen Sie auch wieder ihren bevorzugten Bildschirmhintergrund ein.

STANDBY FUNKTION

Dieses Produkt verfügt über die Standby Funktion. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird.

Der Monitor verhält sich für die Standby folgendermaßen. Die Funktion zur Standby, einschließlich der Einstellungen für den Timer, wird vom Betriebssystem gesteuert. Lesen Sie die Bedienungsanleitung für das Betriebssystem, um Informationen über die Konfiguration zu finden.

■ Standby Modus

Wenn das Videosignal vom Computer nicht aktiv sind, geht der Monitor in den Standby Modus über, in dem der Stromverbrauch auf weniger als 1,5W* reduziert wird. Der Bildschirm wird dunkel. Sie können den Monitor aus dem Standby Modus in wenigen Sekunden wiederaufwecken, wenn Sie entweder auf die Tastatur drücken oder die Maus bewegen.

* Wenn die USB-Geräte nicht angeschlossen sind.

FEHLERSUCHE

Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache:

1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt, gehen Sie zu Punkt 2.
2. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben. Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler.
3. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler.

Problem Abhilfe

1 Kein Bild.	□ Steckt das Stromkabel richtig?
	□ Hauptschalter auf ON?
	□ Überprüfen Sie mit Hilfe eines anderen Gerätes, ob überhaupt Strom Steht der vorhanden ist.
	□ Ist der Bildschirmschoner aktiviert? Zur Überprüfung bewegen Sie die Maus oder drücken Sie eine Taste des Keyboards.
	□ Drehen Sie Kontrast und/oder Helligkeit auf.
	□ Ist der Computer eingeschaltet?
	□ Ist das Signalkabel richtig eingesteckt?
	□ Entspricht das Signal Timing den Werten des Monitors?
	□ Falls der Monitor im Standby Modus ist, bewegen Sie die Maus oder drücken Sie eine Taste des Keyboards.
2 Das Bild ist nicht synchronisiert.	□ Ist das Signalkabel richtig eingesteckt (verpolt)?
	□ Entspricht das Signal Timing den Werten des Monitors?
	□ Entspricht der Videoausgangspegel den Spezifikationen des Monitors?
3 Das Bild ist nicht in der Mitte.	□ Entspricht das Signal Timing den Werten des Monitors?
4 Das Bild ist zu dunkel oder zu hell.	□ Entspricht der Videoausgangspegel den Spezifikationen des Monitors?
5 Das Bild wackelt.	□ Entspricht die Spannungsversorgung den Spezifikationen des Monitors?
	□ Entspricht das Video Timing den Spezifikationen des Monitors?
6 Kein Ton.	□ Die Audio Geräte (Computer, Soundkarte u.s.w.) sind eingeschalten.
	□ Das Audiokabel ist richtig angeschlossen.
	□ Erhöhen Sie die Lautstärke.
	□ Stummschaltung ist Aus.
	□ Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Spezifikationen des Monitors.

Problem Abhilfe

⑦ Der Sound ist zu laut oder zu leise.
☐Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Spezifikationen des Monitors.
⑧ Seltsame Geräusche sind zu hören.
□Das Audiokabel ist richtig angeschlossen.
⑨ Touchscreen zeigt keine Reaktion.
□ Ist das RS-232C oder USB Kabel korrekt angeschlossen?
□ Ist die Touch Treiber Software installiert? (Wenn der Touch über RS-232C und über USB mit Win XP oder älteren Versionen betrieben wird)
⑩ Die Touchposition weicht ab.
□Wurde die Kalibrierung Funktion durchgeführt?

Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab.

Besichtigen Sie bitte unsere Web site: www.iiyama.com für die Monitorwiederverwertung.

TECHNISCHE DATEN : ProLite T1531SR

Model Name		ProLite T1531SR-B5 B / ProLite T1531SR-W5 B	ProLite T1531SR-B6 B / ProLite T1531SR-W6 B
Touch Screen	Technologie Resistiv
	Oberflächenbehandlung, Lichtdurchlässigkeit	Entspiegelte Oberfläche80%
	Schnittstellen USB serielle Übertragung
Grösse-Kategorie 15"
LCD-Fläche	Panel-technologie	TN VA
	Grösse Diagonal: 15" (38cm)
	Lochabstand 0,297mm H × 0,297mm V
	Helligkeit	350cd/m2 (Typisch: ohne Touch panel), 280cd/m2 (Typisch: Mit Touchpanel)
	Kontrastrate 800 : 1 (Typisch) 2500 : 1 (Typisch)
	Ansichtbereich Horizontal: 176 Grad, Vertikal: 176 Grad (Typisch)
	Reaktionszeit	8ms (Schwarz, Weiss, Schwarz, Typisch)	18ms (Schwarz, Weiss, Schwarz, Typisch)
Anzeigefarben Ca. 16,2M
Sync-Frequenz Horizontal: 31,47-60,02kHz, Vertikal: 56-75Hz
Maximale Auflösung 1024 × 768, 0,8 Megapixel
Eingangsanschluss VGA, HDMI, DisplayPort
Plug & Play		VESA DDC2BTM
Eingangs-Sync-Signal		Separates Sync:TTL, Positiv oder Negativ
Eingangs-Videosignal		Analog: 0,7Vp-p (Standard), 75Ω, PositivDigital: HDMI, DisplayPort
Eingangs-Audioanschluss		ø 3,5mm Minibuchse (Stereo)
Eingangs-Audiosignal		Maximal 0,5Vrms
Lautsprecher		1W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		304,1mm B × 228,1mm H / 12,0" B × 9,0" H
Netzquelle		100-240VAC, 50-60Hz, 1A
Stromverbrauch*1		Typisch 16WStandby Modus: Maximal 1,5W, Aus Modus: Maximal 0,3W
Abmessungen / Gewicht		351,0 × 336,5 × 253,5mm / 13,8 × 13,2 × 10,0 " (B×H×T), 4,6kg / 10,1lbs
Neigungswinkel		Auf: 95 Grad, Ab: 25 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 20 bis 80% (nicht kondensierend)Speicher: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (nicht kondensierend)
Zertifikate		CE, UKCA, EAC, cULus, VCCI, IP54*2

HINWEIS

*1 Wenn die USB-Geräte nicht angeschlossen sind.
*2 Konform mit IP54-Standard : Nur Frontseitig

TECHNISCHE DATEN : ProLite T1531SAW

Model Name ProLite T1531SAW		-B5 B ProLite T1531SAW-B6 B
Touch Screen	Technologie Surface acoustic wave
	Oberflächenbehandlung,Lichtdurchlässigkeit	Entspiegelte Oberfläche
		92%
	Schnittstellen USB serielle Übertragung
Grösse-Kategorie 15"
LCD-Fläche	Panel-technologie	TN VA
	Grösse Diagonal: 15" (38cm)
	Lochabstand 0,297mm H × 0,297mm V
	Helligkeit	350cd/m2(Typisch: ohne Touch panel),325cd/m2(Typisch: Mit Touchpanel)
	Kontrastrate 800 : 1 (Typisch) 2500 : 1 (Typisch)
	Ansichtbereich Horizontal: 176 Grad, Vertical: 176 Grad (Typisch)
	Reaktionszeit	8ms (Schwarz, Weiss,Schwarz, Typisch)	18ms (Schwarz, Weiss,Schwarz, Typisch)
Anzeigefarben		Ca. 16,2M
Sync-Frequenz		Horizontal: 31,47-60,02kHz, Vertical: 56-75Hz
Maximale Auflösung		1024 × 768, 0,8 Megapixel
Eingangsanschluss		VGA, HDMI, DisplayPort
Plug & Play		VESA DDC2BTM
Eingangs-Sync-Signal		Separates Sync:TTL, Positiv oder Negativ
Eingangs-Videosignal		Analog: 0,7Vp-p (Standard), 75Ω, PositivDigital: HDMI, DisplayPort
Eingangs-Audioanschluss		ø 3,5mm Minibuchse (Stereo)
Eingangs-Audiosignal		Maximal 0,5Vrms
Lautsprecher		1W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		304,1mm B × 228,1mm H / 12,0" B × 9,0" H
Netzquelle		100-240VAC, 50-60Hz, 1A
Stromverbrauch*1		Typisch 16WStandby Modus: Maximal 1,5W, Aus Modus: Maximal 0,3W
Abmessungen / Gewicht		351,0 × 336,5 × 253,5mm / 13,8 × 13,2 × 10,0 " (B×H×T),4,6kg / 10,1lbs
Neigungswinkel		Auf: 95 Grad, Ab: 25 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 20 bis 80% (nicht kondensierend)Speicher: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (nicht kondensierend)
Zertifikate CE, UKCA, EAC, cULus, VCCI, IP54*		2

HINWEIS

*1 Wenn die USB-Geräte nicht angeschlossen sind.
*2 Konform mit IP54-Standard : Nur Frontseitig

TECHNISCHE DATEN : ProLite T1731SR

Model Name		ProLite T1731SR-B5 B / ProLite T1731SR-W5 BProLite T1731SR-B5 C / ProLite T1731SR-W5 C
Touch Screen	Technologie Resistiv
	Oberflächenbehandlung,Lichtdurchlässigkeit	Entspiegelte Oberfläche80%
	Schnittstellen USB serielle Übertragung
Grösse-Kategorie 17"
LCD-Fläche	Panel-technologie	TN
	Grösse Diagonal: 17" (43cm)
	Lochabstand 0,264mm H × 0,264mm V
	Helligkeit	250cd/m2 (Typisch: ohne Touch panel),200cd/m2 (Typisch: Mit Touchpanel)
	Kontrastrate 1000 : 1 (Typisch)
	Ansichtbereich Horizontal: 170 Grad, Vertikal: 160 Grad (Typisch)
	Reaktionszeit 5ms (Schwarz, Weiss, Schwarz, Typisch)
Anzeigefarben Ca.16,7M
Sync-Frequenz Horizontal: 31,0-80,0kHz, Vertikal: 50-75Hz
Maximale Auflösung 1280 × 1024, 1,3 Megapixel
Eingangsanschluss VGA, HDMI, DisplayPort
Plug & Play VESA DDC2B		TM
Eingangs-Sync-Signal		Separates Sync:TTL, Positiv oder Negativ
Eingangs-Videosignal		Analog: 0,7Vp-p (Standard), 75Ω, PositivDigital: HDMI, DisplayPort
Eingangs-Audioanschluss		ø 3,5mm Minibuchse (Stereo)
Eingangs-Audiosignal		Maximal 0,5Vrms
Lautsprecher		1W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		337,920mm B × 270,336mm H / 13,3" B × 10,6" H
Netzquelle		100-240VAC, 50-60Hz, 1A
Stromverbrauch*1		Typisch 20WStandby Modus: Maximal 1,5W, Aus Modus: Maximal 0,3W
Abmessungen / Gewicht		387,0 × 372,0 × 253,5mm / 15,2 × 14,6 × 10,0 " (B×H×T),5,3kg / 11,7lbs
Neigungswinkel		Auf: 95 Grad, Ab: 25 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 20 bis 80% (nicht kondensierend)Speicher: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (nicht kondensierend)
Zertifikate		CE, UKCA, EAC, cULus, VCCI, IP54*2

HINWEIS

*1 Wenn die USB-Geräte nicht angeschlossen sind.
*2 Konform mit IP54-Standard : Nur Frontseitig

TECHNISCHE DATEN : ProLite T1731SAW

Model Name ProLite T1731SAW		-B5 B / ProLite T1731SAW-B5 C
Touch Screen	Technologie Surface acoustic wave
	Oberflächenbehandlung, Lichtdurchlässigkeit	Entspiegelte Oberfläche
		92%
	Schnittstellen USB serielle Übertragung
Grösse-Kategorie 17"
LCD-Fläche	Panel-technologie	TN
	Grösse Diagonal: 17" (43cm)
	Lochabstand 0,264mm H × 0,264mm V
	Helligkeit	250cd/m2 (Typisch: ohne Touch panel), 230cd/m2 (Typisch: Mit Touchpanel)
	Kontrastrate 1000 : 1 (Typisch)
	Ansichtbereich Horizontal: 170 Grad, Vertikal: 160 Grad (Typisch)
	Reaktionszeit 5ms (Schwarz, Weiss, Schwarz, Typisch)
Anzeigefarben Ca.16,7M
Sync-Frequenz		Horizontal: 31,0-80,0kHz, Vertikal: 50-75Hz
Maximale Auflösung		1280 × 1024, 1,3 Megapixel
Eingangsanschluss		VGA, HDMI, DisplayPort
Plug & Play		VESA DDC2BTM
Eingangs-Sync-Signal		Separates Sync:TTL, Positiv oder Negativ
Eingangs-Videosignal		Analog: 0,7Vp-p (Standard), 75Ω, Positiv Digital: HDMI, DisplayPort
Eingangs-Audioanschluss		ø 3,5mm Minibuchse (Stereo)
Eingangs-Audiosignal		Maximal 0,5Vrms
Lautsprecher		1W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		337,920mm B × 270,336mm H / 13,3" B × 10,6" H"
Netzquelle		100-240VAC, 50-60Hz, 1A
Stromverbrauch*1		Typisch 20W Standby Modus: Maximal 1,5W, Aus Modus: Maximal 0,3W
Abmessungen / Gewicht		387,0 × 372,0 × 253,5mm / 15,2 × 14,6 × 10,0 " (B×H×T), 5,3kg / 11,7lbs
Neigungswinkel		Auf: 95 Grad, Ab: 25 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 20 bis 80% (nicht kondensierend)Speicher: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (nicht kondensierend)
Zertifikate		CE, UKCA, EAC, cULus, VCCI, IP54*2

HINWEIS

*1 Wenn die USB-Geräte nicht angeschlossen sind.
*2 Konform mit IP54-Standard : Nur Frontseitig

TECHNISCHE DATEN : ProLite T1931SR

Model Name		ProLite T1931SR-B5 B / ProLite T1931SR-W5 B	ProLite T1931SR-B6 B / ProLite T1931SR-W6 B	ProLite T1931SR-B6 C / ProLite T1931SR-W6 C
Touch Screen	Technologie Resistiv
	Oberflächenbehandlung, Lichtdurchlässigkeit	Entspiegelte Oberfläche
		80%
	Schnittstellen USB serielle Übertragung
Grösse-Kategorie 19"
LCD-Fläche	Panel-technologie	TN IPS		IPS (In-Plane-Switching)
	Grösse Diagonal: 19" (48cm)
	Lochabstand	0,294mm H × 0,294mm V	0,2928mm H × 0,2928mm V
	Helligkeit	250cd/m2 (Typisch: ohne Touch panel), 200cd/m2 (Typisch: Mit Touchpanel)
	Kontrastrate 1000 : 1 (Typisch)
	Ansichtbereich Horizontal: 178 Grad, Vertikal: 178 Grad (Typisch)
	Reaktionszeit	5ms (Schwarz, Weiss, Schwarz, Typisch)	14ms(Grau zum Grau, Typisch)
Anzeigefarben Ca.16,7M
Sync-Frequenz Horizontal: 31,0-80,0kHz, Vertikal: 50-75Hz
Maximale Auflösung 1280 × 1024, 1,3 Megapixel
Eingangsanschluss VGA, HDMI, DisplayPort
Plug & Play VESA DDC2B		TM
Eingangs-Sync-Signal		Separates Sync:TTL, Positiv oder Negativ
Eingangs-Videosignal		Analog: 0,7Vp-p (Standard), 75Ω, Positiv Digital: HDMI, DisplayPort
Eingangs-Audioanschluss		ø 3,5mm Minibuchse (Stereo)
Eingangs-Audiosignal		Maximal 0,5Vrms
Lautsprecher		1W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		376,320×301,056mm / 14,8×11,9"	374,78×299,83mm / 14,7×11,8"
Netzquelle		100-240VAC, 50-60Hz, 1A
Stromverbrauch*1		Typisch 20W Standby Modus: Maximal 1,5W, Aus Modus: Maximal 0,3W
Abmessungen / Gewicht		432,0 × 407,5 × 253,5mm / 17,0 × 16,0 × 10,0 " (B×H×T), 6,2kg / 13,7lbs
Neigungswinkel		Auf: 95 Grad, Ab: 25 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°F Luftfeuchtigkeit 20 bis 80% (nicht kondensierend)Speicher: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (nicht kondensierend)
Zertifikate		CE, UKCA, EAC, cULus, VCCI, IP54*2

HINWEIS

*1 Wenn die USB-Geräte nicht angeschlossen sind.
*² Konform mit IP54-Standard : Nur Frontseitig

TECHNISCHE DATEN : ProLite T1931SAW

Model Name		ProLite T1931SAW-B5 B	ProLite T1931SAW-B6 B	ProLite T1931SAW-B6 C
Touch Screen	Technologie Surface acoustic wave
	Oberflächenbehandlung,Lichtdurchlässigkeit	Entspiegelte Oberfläche
		92%
	Schnittstellen USB serielle Übertragung
Grösse-Kategorie 19"
LCD-Fläche	Panel-technologie	TN IPS		IPS (In-Plane-Switching)
	Grösse Diagonal: 19" (48cm)
	Lochabstand	0,294mm H × 0,294mm V	0,2928mm H × 0,2928mm V
	Helligkeit	250cd/m2 (Typisch: ohne Touch panel),230cd/m2 (Typisch: Mit Touchpanel)
	Kontrastrate 1000 : 1 (Typisch)
	Ansichtbereich Horizontal: 178 Grad, Vertical: 178 Grad (Typisch)
	Reaktionszeit	5ms (Schwarz, Weiss,Schwarz, Typisch)	14ms(Grau zum Grau, Typisch)
Anzeigefarben Ca.16,7M
Sync-Frequenz Horizontal: 31,0-80,0kHz, Vertical: 50-75Hz
Maximale Auflösung 1280 × 1024, 1,3 Megapixel
Eingangsanschluss		VGA, HDMI, DisplayPort
Plug & Play		VESA DDC2BTM
Eingangs-Sync-Signal		Separates Sync:TTL, Positiv oder Negativ
Eingangs-Videosignal		Analog: 0,7Vp-p (Standard), 75Ω, PositivDigital: HDMI, DisplayPort
Eingangs-Audioanschluss		ø 3,5mm Minibuchse (Stereo)
Eingangs-Audiosignal		Maximal 0,5Vrms
Lautsprecher		1W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		376,320×301,056mm/ 14,8×11,9"	374,78×299,83mm / 14,7×11,8"
Netzquelle		100-240VAC, 50-60Hz, 1A
Stromverbrauch*1		Typisch 20WStandby Modus: Maximal 1,5W, Aus Modus: Maximal 0,3W
Abmessungen / Gewicht		432,0 × 407,5 × 253,5mm / 17,0 × 16,0 × 10,0 " (B×H×T),6,2kg / 13,7lbs
Neigungswinkel		Auf: 95 Grad, Ab: 25 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 20 bis 80% (nicht kondensierend)Speicher: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (nicht kondensierend)
Zertifikate		CE, UKCA, EAC, cULus, IP54*2

HINWEIS

*1 Wenn die USB-Geräte nicht angeschlossen sind.

*2 Konform mit IP54-Standard : Nur Frontseitig

ABMESSUNGEN : ProLite T1531SR / ProLite T1531SAW

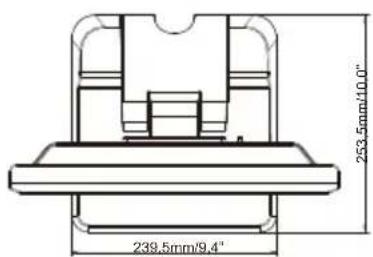

ABMESSUNGEN : ProLite T1731SR / ProLite T1731SAW

* ProLite T1531SR / ProLite T1531SAW ist nicht konform.
