ProdukttypWLAN-Antenne (Innenantenne)
MarkeTP-Link
ModellTL-ANT2408CL
Frequenzbereich2,4 ~ 2,4835 GHz
Gewinn (Gain)8 dBi
VSWR1,92:1
Horizontaler Öffnungswinkel (HPBW)360°
Vertikaler Öffnungswinkel (HPBW)15°
Impedanz50 Ohm
Maximale Eingangsleistung1 W
AnschlussRP-SMA Stecker (männlich)
Polarisationlinear, vertikal
Abmessungen (Durchmesser x Länge)13 x 294 mm
Betriebstemperatur-20 °C bis 65 °C
Lagertemperatur-30 °C bis 75 °C
Betriebsfeuchtigkeit10 % ~ 90 % (nicht kondensierend)
Lagerfeuchtigkeit5 % ~ 90 % (nicht kondensierend)
NormenRoHS, WEEE
InstallationKeine Software erforderlich, einfache Montage

Häufig gestellte Fragen - TL-ANT2408CL TP-LINK

Wie installiere ich die TL-ANT2408CL Antenne?
Ist die Antenne mit meinem Router kompatibel?
Verbessert die Antenne die WLAN-Reichweite?
Kann die Antenne im Freien verwendet werden?
Welche Polarisierung hat die Antenne?
Welche Kabelverlängerungen sind optional erhältlich?
Wie sind die Abmessungen der Antenne?
Kann ich die Antenne an eine WLAN-Karte anschließen?
Ist die Antenne für Dualband-Router geeignet?
Welche Temperaturbereiche sind für den Betrieb zulässig?

Benutzerfragen zu TL-ANT2408CL TP-LINK

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr TV-Antenne kostenlos im PDF-Format! Finden Sie Ihr Handbuch TL-ANT2408CL - TP-LINK und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TL-ANT2408CL von der Marke TP-LINK.

BEDIENUNGSANLEITUNG TL-ANT2408CL TP-LINK

2.4GHz 8dBi Indoor Omni-directional Antenna TL-ANT2408CL

Features:

• Very easy to install, no software required
- 8dBi Omni-directional operation boosts your signal to a higher range
- RP-SMA Male connector, works with most indoor wireless AP/Router

Description:

The TL-ANT2408CL 8dBi antenna is ideal for upgrading your wireless access points/routers. It is very easy to use, no configuration or software installation required.

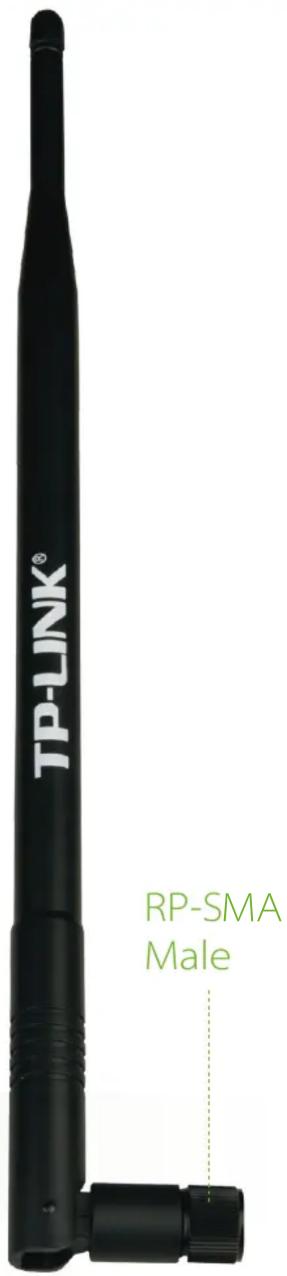

TP-LINK® RP-SMA Male

Radiation Patterns:

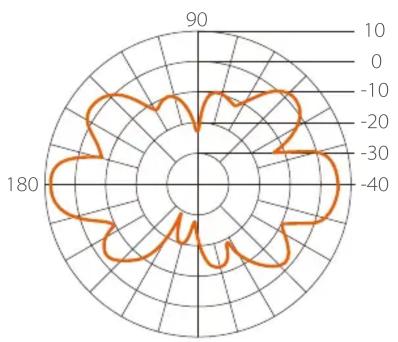

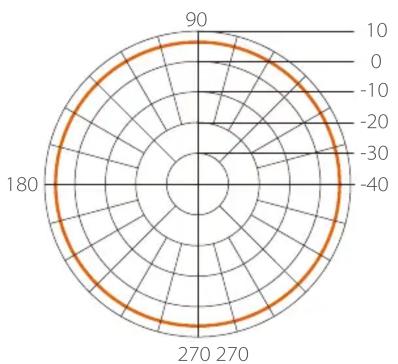

H-Plane Co-Polarization Pattern V-Plane Co-Polarization Pattern

TP-LINK TL-ANT2408CL - Radiation Patterns: - 1

TP-LINK TL-ANT2408CL - Radiation Patterns: - 2

radar | Angle (°) | Value | |-----------|-------| | 0 | -10 | | 30 | -20 | | 60 | -30 | | 90 | -40 | | 120 | -30 | | 150 | -20 | | 180 | -10 | | 210 | 0 | | 240 | 10 | | 270 | 20 | | 300 | 30 | | 330 | 40 | | 360 | 30 | | 390 | 20 | | 420 | 10 | | 450 | 0 | | 480 | -10 | | 510 | -20 | | 540 | -30 | | 570 | -40 | | 600 | -30 | | 630 | -20 | | 660 | -10 | | 690 | 0 | | 720 | 10 | | 750 | 20 | | 780 | 30 | | 810 | 40 | | 840 | 30 | | 870 | 20 | | 900 | 10 | | 930 | 0 | | 960 | -10 | | 990 | -20 | | 1020 | -30 | | 1050 | -40 | | 1080 | -30 | | 1110 | -20 | | 1140 | -10 | | 1170 | 0 | | 1200 | 10 | | 1230 | 20 | | 1260 | 30 | | 1290 | 40 | | 1320 | 30 | | 1350 | 20 | | 1380 | 10 | | 1410 | 0 | | 1440 | -10 | | 1470 | -20 | | 1500 | -30 | | 1530 | -40 | | 1560 | -30 | | 1590 | -20 | | 1620 | -10 | | 1650 | 0 | | 1680 | 10 | | 1710 | 20 | | 1740 | 30 | | 1770 | 40 | | 1800 | 30 | | 1830 | 20 | | 1860 | 10 | | 1890 | 0 | | 1920 | -10 | | 1950 | -20 | | 1980 | -30 | | 2010 | -40 | | 2040 | -30 | | 2070 | -20 | | 2100 | -10 | | 2130 | 0 | | 2160 | 10 | | 2190 | 20 | | 2220 | 30 | | 2250 | 40 | | 2280 | 30 | | 2310 | 20 | | 2340 | 10 | | 2370 | 0 | | 2400 | -10 | | 2430 | -20 | | 2460 | -30 | | 2490 | -40 | | 2520 | -30 | | 2550 | -20 | | 2580 | -10 | | 2610 | 0 | | 2640 | 10 | | 2670 | 20 | | 2700 | 30 | | 2730 | 40 | | 2760 | 30 | | 2790 | 20 | | 2820 | 10 | | 2850 | 0 | | 2880 | -10 | | 2910 | -20 | | 2940 | -30 | | 2970 | -40 | | 3000 | -30 | | 3030 | -20 | | 3060 | -10 | | 3090 | 0 | | Note: The data is in a grid format with 'Values' as the index of the data points. There are no labels for the data series. The values are estimated based on the provided code.

Specifications:

Frequency Range2.4~2.4835GHz
Gain (Exclude Cable Loss)8dBi
VSWR1.92:1
HPBW/H(°)360
HPBW/V(°)15
Impedance50 Ohms
Admitted Power1W
InterfacesRP-SMA Male
PolarizationLinear, Vertical
Operating Temperature-20°C~65°C (-4°F~149°F)
Storage Temperature-30°C~75°C (-22°F~167°F)
Dimensions (W x L)13 x 294 mm
Operating Humidity10%~90% non-condensing
Storage Humidity5%~90% non-condensing
StandardsRoHS, WEEE

Diagram:

Detach the antenna from your device
TP-LINK TL-ANT2408CL - Diagram: - 1

natural_image Line drawing of a portable network device with ventilation slots and a vertical antenna (no text or symbols)

Attach the TL-ANT2408CL

TP-LINK TL-ANT2408CL - Diagram: - 3

Done

  • Wireless Router (with Detachable Antenna)
  • Wireless Access Point (with Detachable Antenna)
  • Wireless Adapter (with Detachable Antenna)

Optional Accessories:

TP-LINK TL-ANT2408CL - Optional Accessories: - 1

3 Meters Antenna Extension Cable TL-ANT24EC3S

TP-LINK TL-ANT2408CL - Optional Accessories: - 2

5 Meters Antenna Extension Cable TL-ANT24EC5S
