Produkttyp	Richtantenne für 2,4 GHz
Frequenzbereich	2,4 GHz - 2,5 GHz
Impedanz	50 Ω (nominal)
Gewinn	14 dBi
Maximale Eingangsleistung	1 W
Strahlungscharakteristik	Richtantenne
VSWR	< 1,92 (max.)
Rückflussdämpfung	-10 dB (max.)
Kabeltyp	CFD-200 Koaxialkabel
Steckverbinder	RP-SMA Stecker (männlich)
Gehäusematerial	ABS
Betriebstemperatur	-20 °C bis 65 °C
Lagertemperatur	-30 °C bis 75 °C
Farbe	Grau
Montagemöglichkeiten	Wandmontage oder Mastmontage
Lieferumfang	Antenne, 2 Halterungen, Schrauben, Kunststoffdübel, Aufkleber (Wandmontage); bei Mastmontage zusätzlich 2 Rohrschellen
Entretien und Reinigung	Keine besondere Wartung erforderlich; bei Bedarf mit einem trockenen Tuch reinigen
Sicherheitshinweise	Nur innerhalb der angegebenen Temperaturbereiche betreiben; vor Feuchtigkeit schützen
Zubehör (separat erhältlich)	Keine Angabe
Hersteller	TP-Link

Häufig gestellte Fragen - TL-ANT2414A TP-LINK

Wie installiere ich die Antenne TL-ANT2414A?

Die Antenne kann wahlweise an der Wand oder an einem Mast montiert werden. Bei der Wandmontage werden die mitgelieferten Halterungen und Schrauben verwendet, bei der Mastmontage kommen Rohrschellen zum Einsatz. Eine detaillierte Anleitung finden Sie in der Bedienungsanleitung.

Für welche Geräte ist diese Antenne geeignet?

Die Antenne ist für Geräte mit einem RP-SMA-Anschluss geeignet, die im 2,4-GHz-Band arbeiten, z. B. WLAN-Router oder Access Points.

Welchen Gewinn hat die Antenne?

Die Antenne hat einen Gewinn von 14 dBi, was eine deutliche Reichweitensteigerung gegenüber Standardantennen ermöglicht.

Kann die Antenne im Außenbereich verwendet werden?

Ja, die Antenne ist für den Außeneinsatz geeignet, da sie einen Temperaturbereich von -20 °C bis 65 °C abdeckt. Allerdings sollte sie vor direkter Feuchtigkeit geschützt werden.

Welchen Steckertyp hat die Antenne?

Die Antenne ist mit einem RP-SMA-Stecker (männlich) ausgestattet. Stellen Sie sicher, dass Ihr Gerät über eine passende Buchse verfügt.

Ist die Antenne mit PoE-fähigen Geräten kompatibel?

Ja, da die Antenne passiv ist und keine eigene Stromversorgung benötigt, ist sie mit PoE-fähigen Geräten kompatibel, sofern der Stecker passt.

Wie lang ist das Antennenkabel?

Die Kabellänge ist nicht explizit angegeben, beträgt aber typischerweise etwa 1 Meter. Für längere Entfernungen können Verlängerungskabel verwendet werden.

Kann ich die Antenne auch für 5-GHz-WLAN nutzen?

Nein, die Antenne ist ausschließlich für den Frequenzbereich 2,4 GHz bis 2,5 GHz ausgelegt und für 5 GHz nicht geeignet.

Wie reinige ich die Antenne?

Reinigen Sie die Antenne vorsichtig mit einem trockenen, fusselfreien Tuch. Vermeiden Sie aggressive Reinigungsmittel, da diese das Gehäuse beschädigen könnten.

Wo finde ich die neueste Bedienungsanleitung?

Die aktuelle Bedienungsanleitung und weitere Informationen finden Sie auf der TP-Link-Website unter http://www.tp-link.com/support oder durch Scannen des QR-Codes in der Verpackung.

BEDIENUNGSANLEITUNG TL-ANT2414A TP-LINK

Benutzerhandbuch

2,4-GHz-14-dBi-Richtantenne

Spezifikation

Elektrische Eigenschaften:

➢ Frequenzbereich: 2,4 GHz bis 2,5 GHz ▶ Impedanz: 50 Ω Nenn-VSWR: 1,92 max. Rückflussdämpfung: -10 dB max. Abstrahlung: Richtwirkung: 14 dBi Zulässige Leistung: 1 W

Physikalische Eigenschaften:

Kabel: CFD-200 Koaxialkabel Antennenabdeckung: ABS Betriebstemperatur: -20 °C bis 65 °C Lagertemperatur: -30 °C bis 75 °C Farbe: Grau Anschluss: RP-SMA-Stecker (männlich)

Website: http://www.tp-link.com

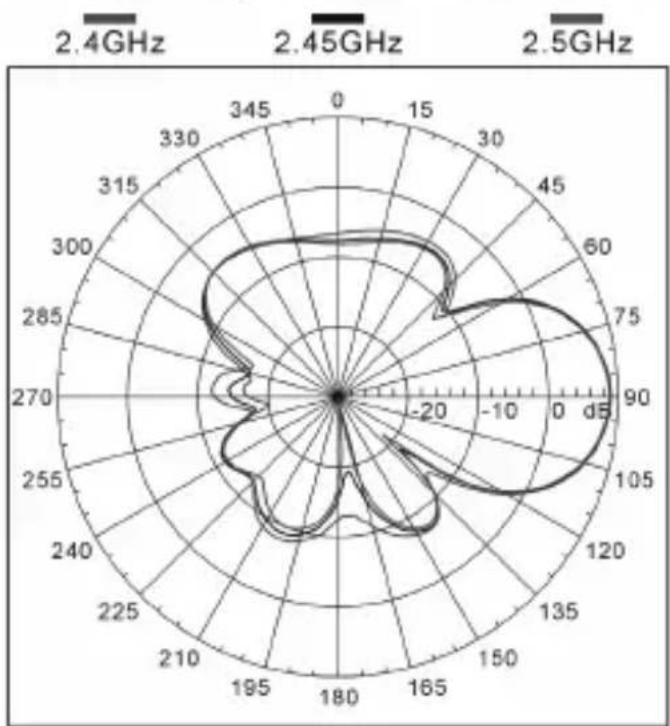

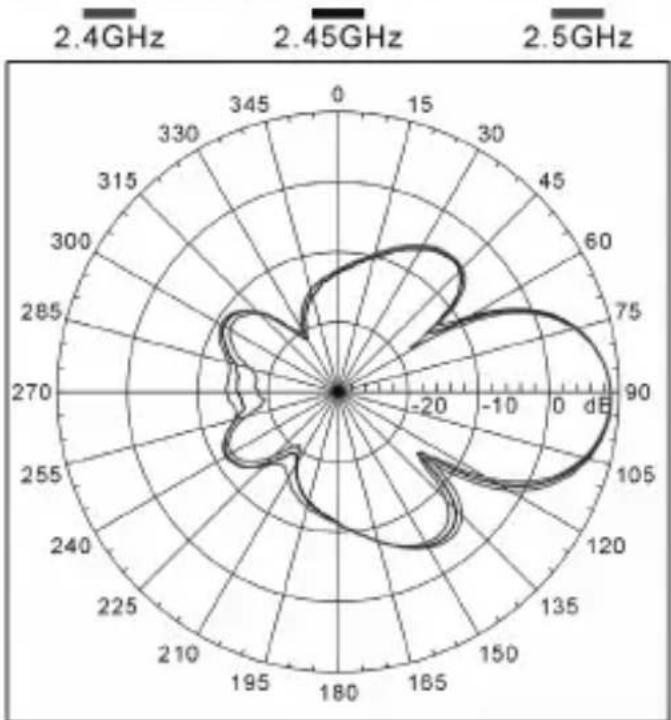

Felddiagramm

Fernfeld-Amplitude von Golf-V14.nsi

Fernfeld-Amplitude von Golf-H14.nsi

Installation

Es gibt zwei Methoden, um die Antenne zu installieren:

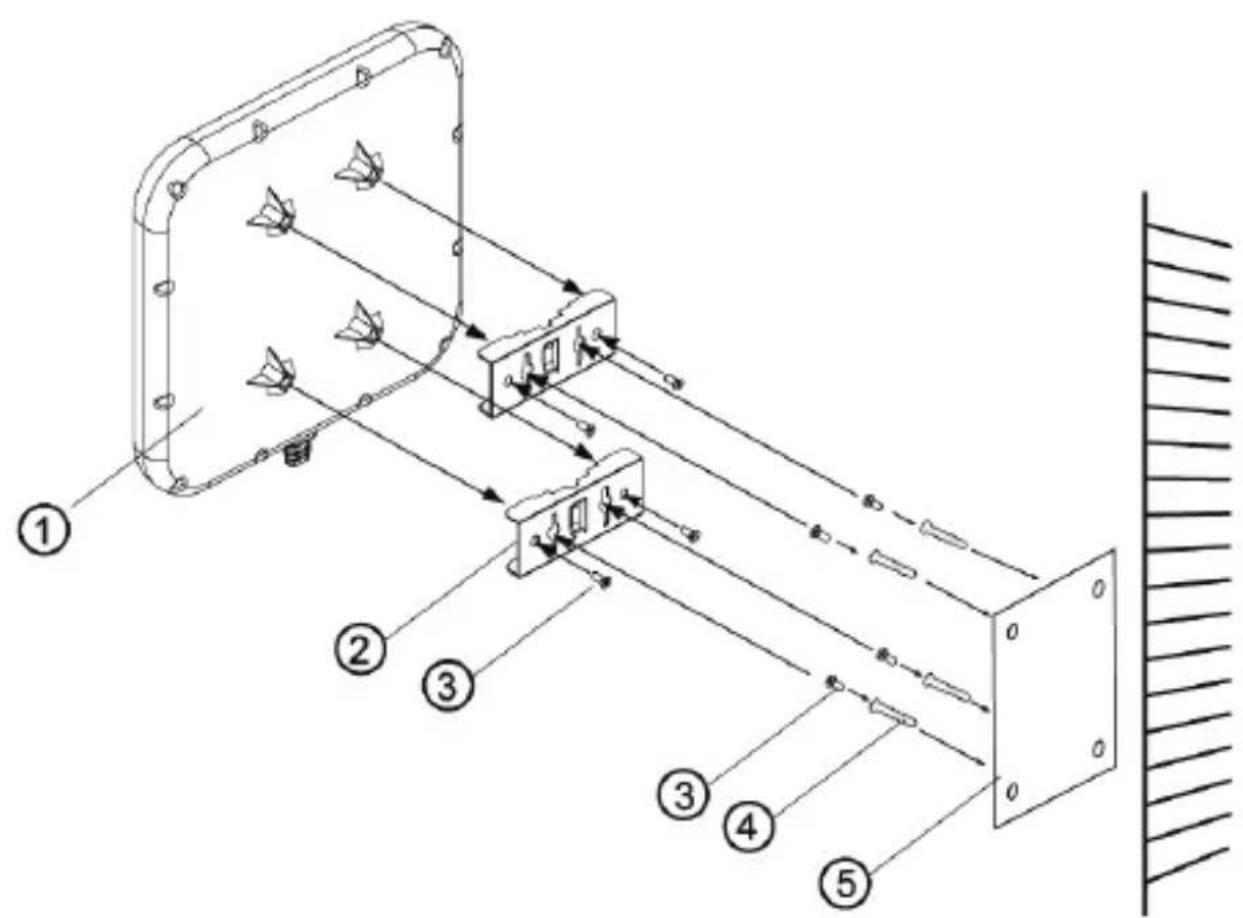

1. Wandmontage

① Antenne 1 Stück ② Halterungen 2 Stück ③ Schrauben 8 Stück ④ Kunststoffbefestigungen 4 Stück ⑤ Aufkleber 1 Stück

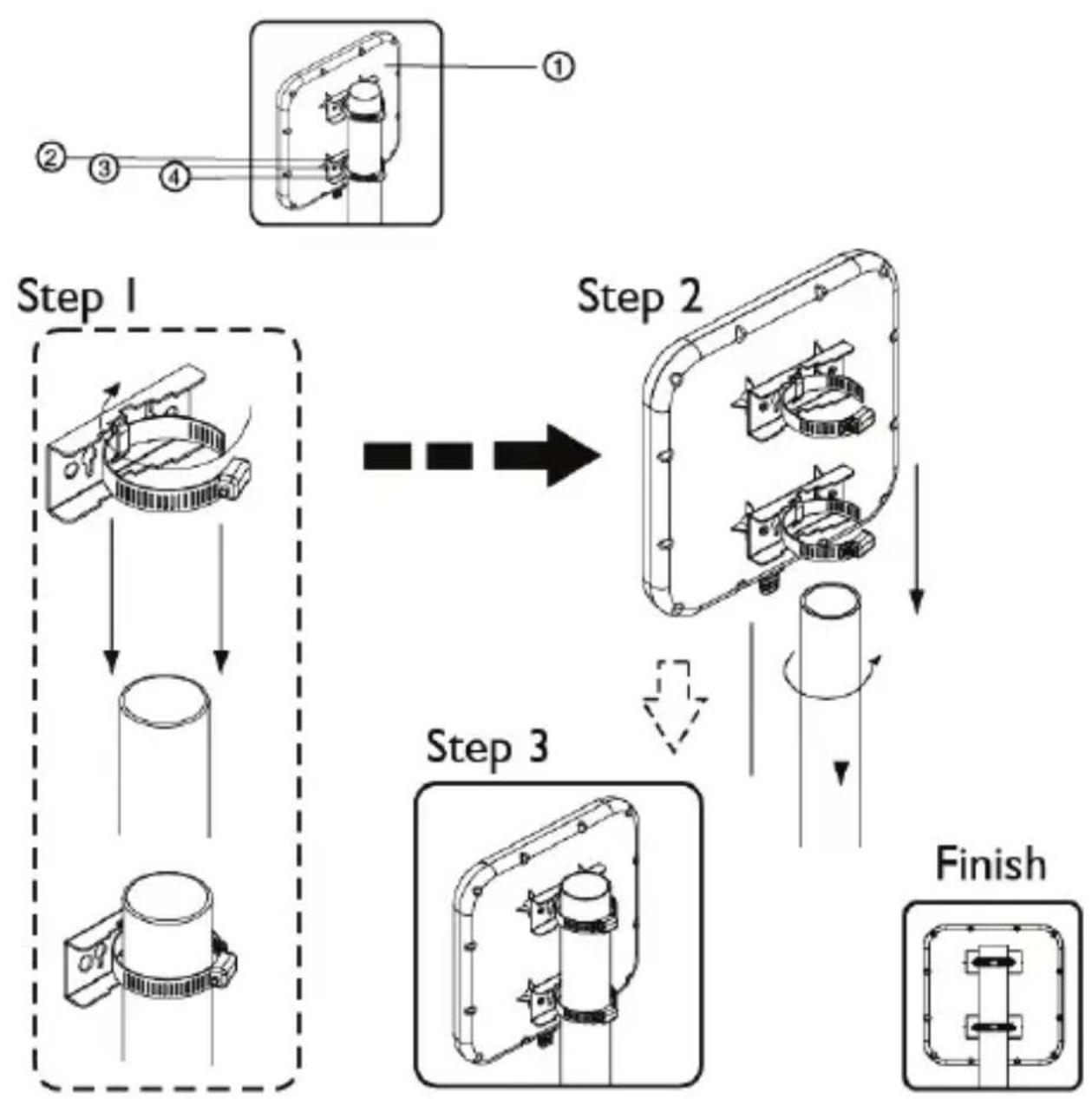

2. Mastmontage

① Antenne 1 Stück ② Halterungen 2 Stück ③ Schrauben 4 Stück ④ Schlauchschellen 2 Stück

Für technischen Support und weitere Informationen besuchen Sie bitte http://www.tp-link.com/support oder scannen Sie einfach den QR-Code.
