BEDIENUNGSANLEITUNG TL-ANT2414B TP-LINK
TP-LINK®
User Guide
TL-ANT2414B

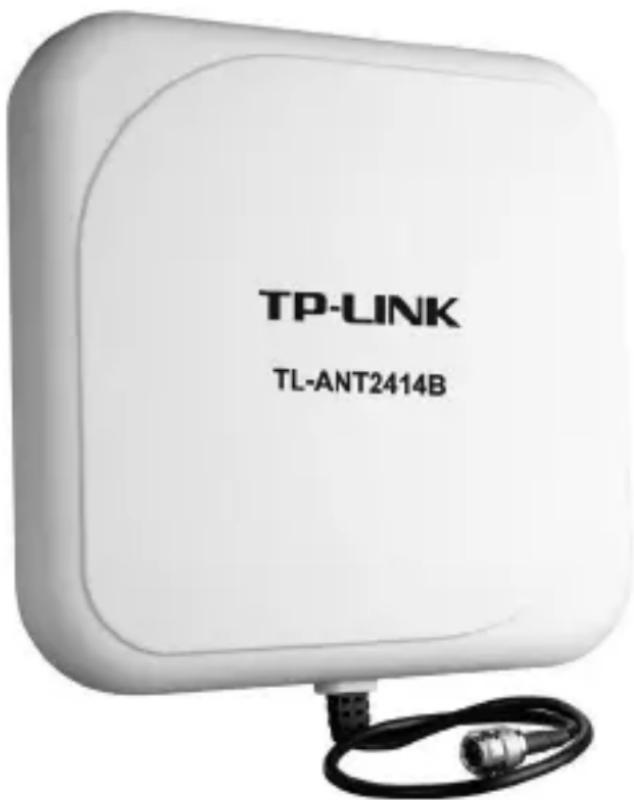

2.4GHz 14dBi Outdoor Directional Antenna
EAC

COPYRIGHT & TRADEMARKS
Specifications are subject to change without notice. TP-LINK ^® is a registered trademark of TP-LINK TECHNOLOGIES CO., LTD. Other brands and product names are trademarks or registered trademarks of their respective holders.
No part of the specifications may be reproduced in any form or by any means or used to make any derivative such as translation, transformation, or adaptation without permission from TP-LINK TECHNOLOGIES CO., LTD. Copyright © 2016 TP-LINK TECHNOLOGIES CO., LTD. All rights reserved.

Specification
Electrical Properties:
➢ Frequency Range: 2.4GHz \~ 2.5GHz
▶ Impedance: 50Ω Nominal
VSWR: 1.92 Max.
Return Loss: -10dB Maximum
Radiation: Directional
Gain: 14dBi
Admitted Power: 1W
Physical Properties:
Cable: CFD-200 Coaxial Cable
Antenna Cover: ABS
Operating Temp: -20°C \~ +65°C
Storage Temp: -30°C \~ +75°C
Color: Gray
Connector: N-Type Jack (Female)
Website: http://www.tp-link.com

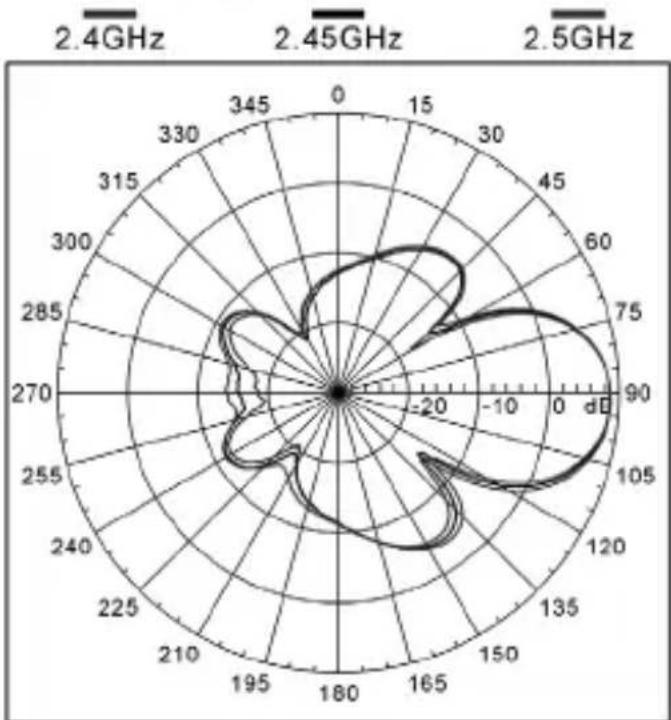

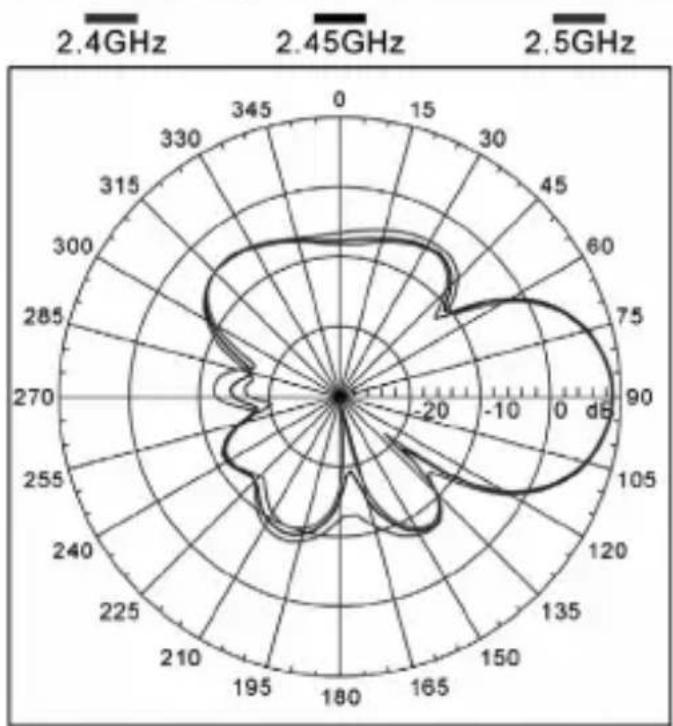

Field Pattern
Far-field amplitude of Golf-V14.nsi

radar
| Frequency | Value | | --------- | ----- | | 2.4GHz | -20 | | 2.45GHz | -10 | | 2.5GHz | -5 |Far-field amplitude of Golf-H14.nsi

radar
| Frequency (GHz) | Value | |-----------------|-------| | 2.4 | -20 | | 2.45 | -10 | | 2.5 | 0 |Installation
There are two methods to install the antenna:

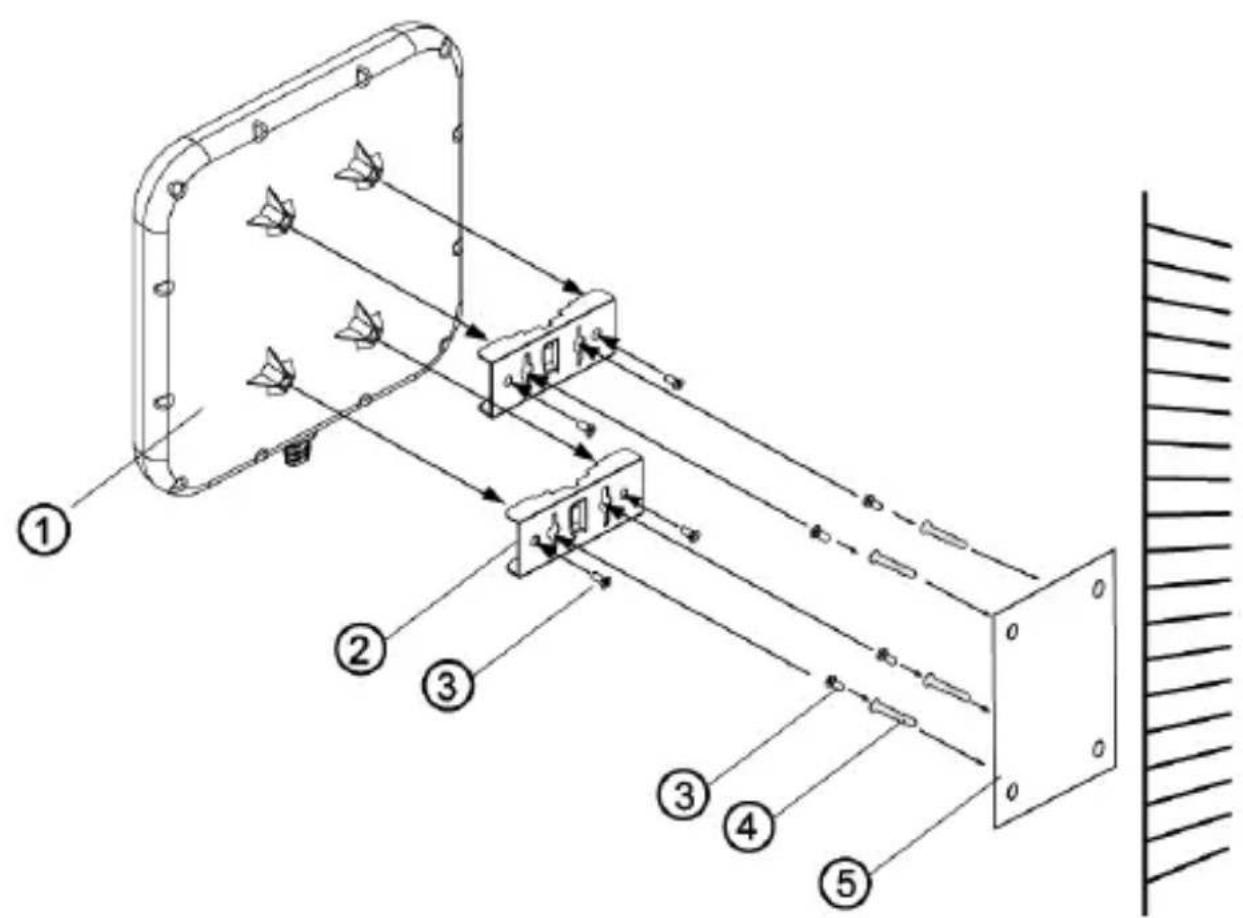

1. Wall Mounting
① Antenna 1 pc
② Holder 2 pc
③ Screws 8 pcs
④ Plastic Fixings 4 pcs
⑤ Sticker 1 pc

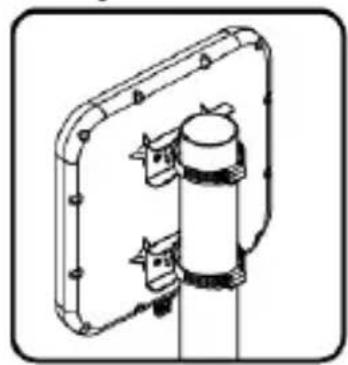

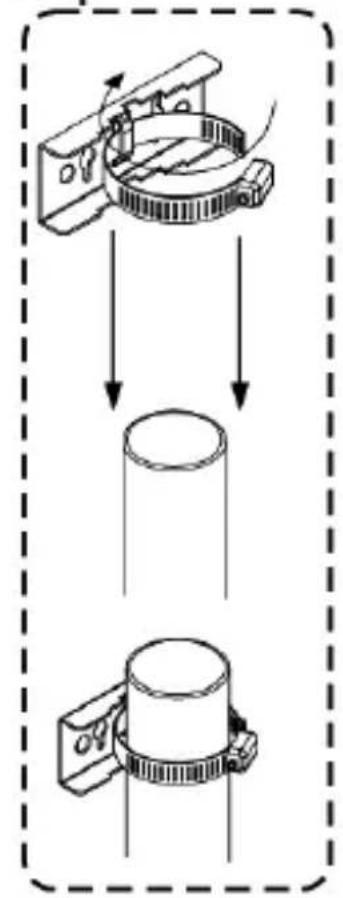

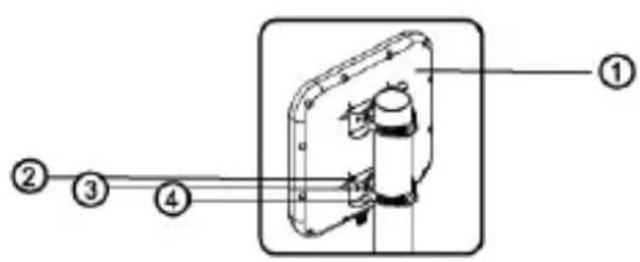

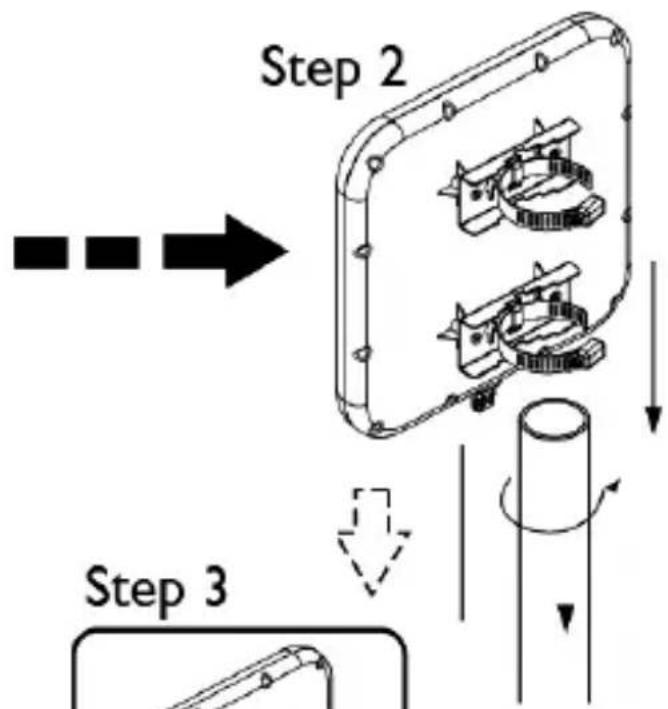

2. Pole Mounting
① Antenna 1 pc
② Holder 2 pc
③ Screws 4 pcs
④ Hose Clamp 2 pc

Step I
