Produkttyp	Induktives Ladegerät (Qi-kompatibel)
Marke / Modell	SilverCrest / SQSL 10 A1
Abmessungen (B x H x T)	ca. 140 x 70 x 9,8 mm
Gewicht	ca. 87 g
Eingang (USB-C)	5 V ⎓ 2 A / 9 V ⎓ 1,7 A
Maximale Ladeleistung	5 W / 10 W
Frequenzband	110 – 205 kHz
Maximale Sendeleistung	26,16 dBμA/m @ 3 m
LED-Anzeigen	Blau: 3-mal Blinken (Netzanschluss), pulsierend (Ladevorgang), Dauerlicht (voll geladen); Rot schnell blinkend (Fehlerposition / Fremdkörper)
Kompatible Geräte	Qi-fähige Smartphones und andere Geräte
Lieferumfang	Ladegerät, USB-A-auf-USB-C-Kabel, Halterung, Bedienungsanleitung
Bestimmungsgemäße Verwendung	Kabelloses Laden von Qi-kompatiblen Geräten im Innenbereich, privater Gebrauch
Umgebungsbedingungen	10 °C bis 40 °C, relative Luftfeuchtigkeit 40–85 %
Schutzart / Sicherheit	Nur für trockene Umgebungen; Fremdkörper- und Überhitzungsschutz (LED-Warnung)
Reinigung	Mikrofasertuch leicht angefeuchtet; keine Lösungsmittel
Entsorgung	Elektro-Altgeräte gemäß EU-Richtlinie 2012/19/EU; Verpackung recyclingfähig
EU-Konformität	RE-Richtlinie 2014/53/EU, RoHS 2011/65/EU; CE-Kennzeichnung
Garantie	3 Jahre (HOYER Handel GmbH)

Häufig gestellte Fragen - SQSL 10 A1 SILVERCREST

Wie lade ich mein Smartphone mit dem SQSL 10 A1?

Legen Sie das Smartphone mit der Rückseite auf die Qi-Ladefläche (5). Die Halterung (4) hilft bei der Positionierung. Die LED (6) pulsiert blau, wenn der Ladevorgang startet.

Warum blinkt die LED rot?

Ein schnelles rotes Blinken bedeutet, dass das Smartphone falsch positioniert ist oder sich ein metallischer Fremdkörper auf der Ladefläche befindet. Entfernen Sie das Hindernis und positionieren Sie das Gerät neu.

Kann ich das Gerät mit einer Schutzhülle laden?

Es wird empfohlen, das Smartphone ohne Hülle auf die Qi-Ladefläche zu legen, da dicke oder metallhaltige Hüllen den Ladevorgang stören können.

Welches Netzteil wird benötigt?

Ein USB-Netzteil (nicht im Lieferumfang) mit einem USB-A-Anschluss. Empfohlen werden Netzteile mit 5 V / 2 A oder 9 V / 1,7 A für die volle Ladeleistung.

Ist das Ladegerät mit allen Smartphones kompatibel?

Es lädt alle Geräte, die den Qi-Standard unterstützen. Prüfen Sie im Handbuch Ihres Smartphones, ob es Qi-fähig ist.

Wie reinige ich das Ladegerät?

Ziehen Sie das USB-Kabel ab und reinigen Sie die Oberfläche mit einem leicht angefeuchteten Mikrofasertuch. Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel.

Was bedeutet die Garantie?

Das Gerät hat eine 3-jährige Garantie ab Kaufdatum. Bei Material- oder Fabrikationsfehlern wird es kostenlos repariert oder ersetzt. Bewahren Sie den Kassenbon auf.

Kann ich das Gerät im Ausland verwenden?

Ja, mit einem passenden USB-Netzteil für die jeweilige Netzspannung. Das Ladegerät selbst arbeitet mit 5 V Gleichstrom.

Wie entsorge ich das Gerät richtig?

Entsorgen Sie das Gerät nicht im Hausmüll, sondern geben Sie es bei einer Sammelstelle für Elektro-Altgeräte ab. Die Verpackung kann recyclinggerecht getrennt werden.

Warum lädt mein Smartphone nicht?

Mögliche Ursachen: Das Smartphone unterstützt kein Qi, es liegt eine störende Hülle zwischen, das Display zeigt nach unten, oder die Position auf der Ladefläche ist falsch. Überprüfen Sie diese Punkte.

BEDIENUNGSANLEITUNG SQSL 10 A1 SILVERCREST

Stand der Informationen:

02/2020 ID: SQSL 10 A1_20_V1.5

SE Bruksanvisning

INDUKTIV LADDARE

DE AT CH Bedienungsanleitung

INDUKTIVES LADEGERÄT

IAN 334278_1907

SE LT

IAN 334278_1907

SE LT

Översikt / Apžvalga / Übersicht

Innehåll

16. HOYER Handel GmbH garantija

Gerb. kliente,

HOYER Handel GmbH Tasköprüstraße 3 DE-22761 Hamburg VOKIETIJA

Inhalt

1. Übersicht 43
2. Bestimmungsgemäßer Gebrauch 45
3. Sicherheitshinweise ...... 46
4. Lieferumfang 49
5. Vor dem ersten Gebrauch .... 49
6. Qi-Ladetechnik 50
7. Aufstellen 51
8. Anschließen 51
9. Aufladen 52
10. Nach dem Gebrauch ..... 52
11. Reinigen 53
12. Problemlösung 53
13. Entsorgen 54
14. Technische Daten 55
15. Hinweise zur EU-Konformitäts- erklärung 56
16. Garantie der HOYER Handel GmbH ...... 57

1. Übersicht

1 Schlitz (zum Durchstecken der Halterung)
2 Ladegerät
3 Aufbewahrungsfach (für die Halterung)
4 Halterung (für das Smartphone) / Ständer
5 Qi-Ladefläche
6 LED:

Anzeige LED Bedeutung
blinkt 3-mal blau	USB-Kabel wurde ange-schlossen
pulsiert blau(heller und dunk-ler werdend)	Smartphone wird geladen
leuchtet dauer-haft blau	Smartphone voll geladen(Bei Apple-Geräten pulsiert die LED weiter.)
schnell rotblinkend	Smartphone falsch positio-niert oder metallischerFremdkörper auf der Qi-Ladefläche

7 USB-C-Buchse
8 USB-Ladekabel (USB-A 2.0 auf USB-C)

Herzlichen Dank für Ihr Vertrauen!

Wir gratulieren Ihnen zu Ihrem neuen induktiven Ladegerät.

Für einen sicheren Umgang mit dem Gerät und um den ganzen Leistungsumfang kennenzulernen:

• Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch.
• Befolgen Sie vor allen Dingen die Sicherheitshinweise!
• Das Gerät darf nur so bedient werden, wie in dieser Bedienungsanleitung beschrieben.
• Bewahren Sie diese Bedienungsanleitung als spätere Referenz auf.
• Falls Sie das Gerät einmal weitergeben, legen Sie bitte diese Bedienungsanleitung dazu. Die Bedienungsanleitung ist Bestandteil des Produktes.

Wir wünschen Ihnen viel Freude mit Ihrem neuen induktiven Ladegerät!

Symbole am Gerät

Das Symbol gibt an, dass der Inhalt der Bedienungsanleitung beachtet werden soll.

Das offizielle QI-Logo kennzeichnet Geräte, die durch das Wireless Power Consortium (WPC) zertifiziert wurden.

2. Bestimmungsgemäßer Gebrauch

Dieses Gerät ist zum kabellosen (induktiven) La- den eines externen Gerätes, z. B. eines Smart- phones vorgesehen.

Das Gerät ist für den privaten Gebrauch konzipiert. Das Gerät darf nur in Innenräumen benutzt werden. Dieses Gerät darf nicht für gewerbliche Zwecke eingesetzt werden.

Nehmen Sie keine Veränderungen oder Reparaturen vor. Für Schäden oder Störungen, die durch unsachgemäße Reparaturen oder Veränderungen verursacht werden, ist der Hersteller nicht haftbar. Hierfür ist alleine der Anwender verantwortlich.

3. Sicherheitshinweise

Warnhinweise

Falls erforderlich, werden folgende Warnhinweise in dieser Bedienungsanleitung verwendet:

GEFAHR! Hohes Risiko: Missachtung der Warnung kann Schaden für Leib und Leben verursachen.

WARNUNG! Mittleres Risiko: Missachtung der Warnung kann Verletzungen oder schwere Sachschäden verursachen.

VORSICHT: geringes Risiko: Missachtung der Warnung kann leichte Verletzungen oder Sachschäden verursachen.

HINWEIS: Sachverhalte und Besonderheiten, die im Umgang mit dem Gerät beachtet werden sollten.

GEFAHR für Kinder und Personen mit Einschränkungen

• Verpackungsmaterial ist kein Kinderspielzeug. Kinder dürfen nicht mit den Kunststoffbeuteln spielen. Es besteht Erstickungsgefahr.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsich-

tigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

- Kinder dürfen nicht mit dem Gerät spielen.

- Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden.

- Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

GEFAHR für und durch Haus- und Nutztiere

- Von Elektrogeräten können Gefahren für Haus- und Nutztiere ausgehen. Des Weiteren können Tiere auch einen Schaden am Gerät verursachen. Halten Sie deshalb Tiere grundsätzlich von Elektrogeräten fern.

WARNUNG vor Sachschäden

Schließen Sie das Gerät nicht an einen Computer an. Verwenden Sie einen Netzadapter (nicht im Lieferumfang). Beachten Sie dabei die technischen Daten der Geräte.

- Legen Sie das zu ladende Gerät ohne Hülle auf das Ladegerät, um Schäden an den Geräten und Störungen des Ladeprozesses zu vermeiden.

- Halten Sie metallische Gegenstände von der Ladefläche fern. Diese können sich stark erhitzen.

• Halten Sie EC-Karten und andere Gegenstände, die gegenüber Magnetfeldern empfindlich sind, von der Ladefläche fern.
  Gespeicherte Daten können beschädigt oder gelöscht werden.

- Verwenden Sie zum Anschließen ausschließlich das Original-Zubehörteil (USB-Ladekabel).

Das Gerät darf während des Ladevorgangs nicht abgedeckt werden.

- Verwenden Sie das Gerät nur in trockener Umgebung.

- Ziehen Sie das USB-Ladekabel heraus, ... wenn eine Störung auftritt, ... wenn Sie das Gerät nicht benutzen, ... bevor Sie das Gerät reinigen und ... bei Gewitter.

- Schützen Sie das Gerät vor Beschädigungen, z. B. durch:

• Tropf- und Spritzwasser
• Hitze, direkte Sonneneinstrahlung und offe- ne Flammen (z. B. Kerzen)
• Stöße und ähnliche Gewalteinwirkungen.

- Schwere Gegenstände dürfen nicht auf das Gerät gestellt werden.

- Schützen Sie das USB-Kabel vor Beschädigungen, z. B. durch:

• s c h a r f e K a n t e n
• heiße Stellen

• Einklemmen oder Quetschen.

• Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel.

• Um Gefährdungen zu vermeiden, nehmen Sie keine Veränderungen am Gerät vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt bzw. im Service-Center durchführen.

4. Lieferumfang

1 Ladegerät 2
1 USB-Ladekabel (USB-A 2.0 auf USB-C) 8
1 Bedienungsanleitung

Bei einer unvollständigen oder defekten Lieferung wenden Sie sich an das für Sie zuständige Service-Center des Herstellers (siehe „Garantie der HOYER Handel GmbH“).

5. Vor dem ersten Gebrauch

• Entfernen Sie sämtliches Verpackungsmaterial.
• Entfernen Sie die ggf. vorhandenen Schutzfolien vom Gerät.
• Überprüfen Sie, ob das Gerät unbeschädigt ist. Ein beschädigtes Gerät darf niemals verwendet werden.

6. Qi-Ladetechnik

Dieses Ladegerät arbeitet mit der Qi-Ladetechnik, einer induktiven Ladetechnik. Ein Smartphone (oder ein anderes Elektronikgerät) kann mit dieser Technik kabellos aufgeladen werden, wenn es über die notwendige Empfangstechnik verfügt. Informationen darüber, ob Ihr Smartphone über die Qi-Ladetechnik verfügt, entnehmen Sie dem Handbuch des Smartphones.

Beim induktiven Laden muss sich das Smartphone sehr dicht an der Qi-Ladefläche 5 befinden oder diese berühren, damit die Energie übertragen werden kann.

HINWEISE:

• Zwischen Smartphone und Qi-Ladefläche 5 dürfen sich keine störenden Hüllen oder Gegenstände befinden. Nehmen Sie das Smartphone aus der Hülle.
• Mobiltelefone dürfen nicht mit dem Display nach unten auf die Qi-Ladefläche 5 gelegt werden. Sie können so nicht geladen werden.

7. Aufstellen

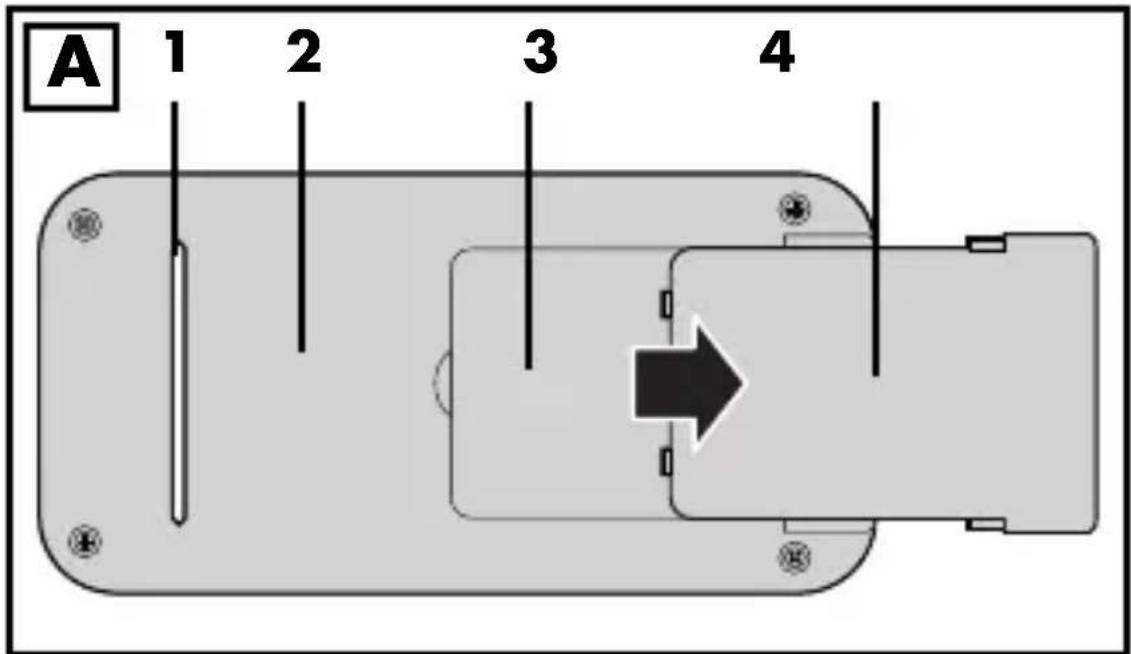

1. Bild A: Schieben Sie die Halterung 4 aus dem Aufbewahrungsfach 3 auf der Rückseite des Ladegerätes 2 heraus.

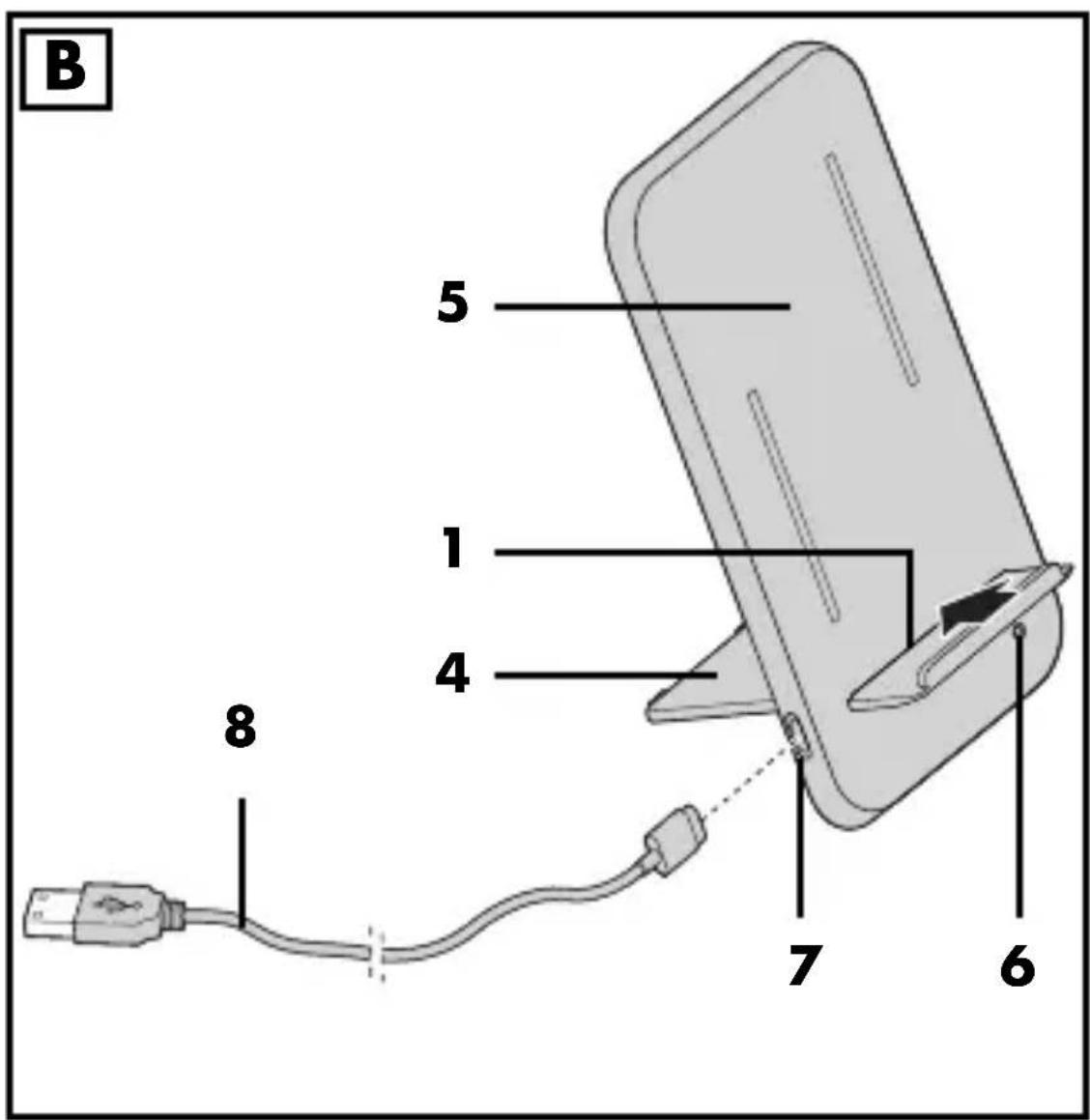

2. Bild B: Stecken Sie die Halterung 4 bis zum Anschlag durch den Schlitz 1. Die gebogene Kante muss dabei nach oben weisen.
3. Stellen Sie das zusammengebaute Ladegerät 2 auf eine stabile, ebene Oberfläche.

8. Anschließen

WARNUNG vor Sachschäden!

- Die technischen Daten der Geräte (Ladegerät, USB-Netzteil und zu ladendes Gerät) müssen zusammen passen.

1. Stecken Sie den USB-A-Stecker des USB-Lade-kabels 8 in ein USB-Netzteil (nicht im Liefer-umfang).
2. Stecken Sie den USB-C-Stecker des USB-Lade-kabels 8 in die USB-C-Buchse 7. Die LED 6 blinkt 3-mal blau.

9. Aufladen

1. Stellen Sie das Smartphone auf die Halterung 4, sodass es mit der Rückseite auf der Qi-Ladefläche 5 aufliegt. Das Display des Smartphones weist zu Ihnen. Das Smartphone kann horizontal oder vertikal positioniert werden. Wenn das Smartphone richtig positioniert ist, pulsiert die LED 6 blau (wird langsam heller und dunkler). Abhängig von den Voreinstellungen zeigt das Smartphone an, dass es geladen wird.

HINWEIS: Wenn die LED 6 schnell rot blinkt, ist das Smartphone falsch positioniert. Oder es befindet sich ein metallischer Fremdkörper auf der Qi-Ladefläche 5. Entfernen Sie diesen!

1. Wenn das Smartphone voll geladen ist, wird dies am Smartphone angezeigt. Die LED 6 leuchtet dauerhaft blau. (Bei Apple-Geräten pulsiert die LED 6 weiter.)

10. Nach dem Gebrauch

1. Ziehen Sie die Stecker des USB-Ladekabels 8.
2. Zum Transportieren ziehen Sie die Halterung 4 wieder aus dem Schlitz 1 heraus und schieben es in das Aufbewahrungsfach 3.

11. Reinigen

1. Ziehen Sie ggf. den USB-C-Stecker des USB-Ladekabels 8 aus der USB-C-Buchse 7.
2. Reinigen Sie das Gerät mit einem leicht angefeuchteten Mikrofasertuch. Lösungsmittel, Spiritus, Verdünnungen usw. dürfen nicht verwendet werden, sie können die Oberfläche des Gerätes beschädigen.

12. Problemlösung

Sollte Ihr Gerät einmal nicht wie gewünscht funktionieren, gehen Sie bitte erst diese Checkliste durch. Vielleicht ist es nur ein kleines Problem, das Sie selbst beheben können.

Fehler	Mögliche Ursachen/ Maßnahmen
Keine Funktion	Ist die Stromversorgung sichergestellt?
Induktives Laden nicht möglich	Unterstützt Ihr Gerät diese Funktion?Störende Hülle zwischen Gerät und Qi-Ladefläche 5?Smartphone mit dem Display auf die Qi-Ladefläche 5 gelegt?

13. Entsorgen

Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EU. Das Symbol der durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung zugeführt werden muss. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Diese Entsorgung ist für Sie kostenfrei.

Dieses Recycling-Symbol markiert z. B. einen Gegenstand oder Materialteile als für die Rückgewinnung wertvoll. Schonen Sie die Umwelt und entsorgen Sie fachgerecht. Weitere Informationen erhalten Sie bei Ihrem lokalen Entsorger oder der Stadt bzw. Gemeindeverwaltung.

Die Verpackung wurde aus wiederverwertbaren Materialien hergestellt. Entsorgen Sie die Verpackung sortenrein. Wenn Sie die Verpackung entsorgen möchten, achten Sie auf die entsprechenden Umweltvorschriften in Ihrem Land.

14. Technische Daten

Modell: SQSL 10 A1
EingangUSB-C-Buchse: 5 V === 2 A		9 V === 1,7 A
max. Lade-leistung:	5 W 10 W
Frequenz-band:	110 - 205 kHz
max. Sende-leistung:	26,16 dBμA/m @ 3m
LED RG: 0
Abmessungen(BxHxT): ca. 140 x 70 x 9,8 mm
Gewicht: ca. 87 g
Umgebungs-bedingungen:	10 °C bis 40 °CLuftfeuchtigkeit 40 bis 85 % relativ

15. Hinweise zur EU-Konformitätserklärung

Hiermit erklärt die HOYER Handel GmbH, dass dieses Produkt den grundlegenden Anforderungen der RE-Richtlinie 2014/53/EU sowie der ROHS-Richtlinie 2011/65/EU entspricht.

Eine vollständige EU-Konformitätserklärung finden Sie im Internet unter:

http://qr.hoyerhandel.com/d/334278

Verwendete Symbole

CE	Mit der CE-Kennzeichnung erklärt die HOYER Handel GmbH die EU-Konfor-mität.
	Dieses Symbol erinnert daran, die Ver-packung umweltfreundlich zu entsor-gen.
PAP	Wiederverwertbare Materialien: Pap-pe (außer Wellpappe)
	Gleichstrom

Technische Änderungen vorbehalten.

16. Garantie der HOYER Handel GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf.

Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder

Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler.

Von der Garantie ausgeschlossen sind Verschleißteile, die normaler Abnutzung ausgesetzt sind und Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Leuchtmittel oder andere Teile, die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen

gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserem autorisierten Service-Center vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

- Bitte halten Sie für alle Anfragen die Artikelnummer IAN: 334278_1907 und den Kassenbon als Nachweis für den Kauf bereit.

• Die Artikelnummer finden Sie auf dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Gerätes.

- Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst das nachfolgend benannte Service-Center telefonisch oder per E-Mail.

- Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service Anschrift übersenden.

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installationssoftware herunterladen.

Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN)

334278_1907 Ihre Bedienungsanleitung öffnen.

Service-Center

DE Service Deutschland

Tel.: [phone]

(kostenfrei)

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN: 334278_1907

Lieferant

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das genannte Service-Center.

HOYER Handel GmbH

Tasköprüstraße 3

DE-22761 Hamburg

DEUTSCHLAND
