21231 - Nicht kategorisiert K&M - Kostenlose Bedienungsanleitung

Produkttyp	Stativ / Halterung
Modell	21231
Marke	K&M
Anwendungsbereich	Musikinstrumente, Beschallung, Bühne
Material	Stahl (pulverbeschichtet)
Höhe (verstellbar)	ca. 150–200 cm
Lastkapazität	bis zu 25 kg
Durchmesser Grundplatte	ca. 50 cm
Gewicht	ca. 5 kg
Rutschfeste Gummifüße	Ja
Klemmbereich	bis zu 3 cm Rohrdurchmesser
Montage	Stecksystem, werkzeuglos
Zubehör enthalten	Bedienungsanleitung
Reinigung	Feuchtes Tuch, mildes Reinigungsmittel
Lagertemperatur	-20 °C bis +60 °C
Garantie	2 Jahre (gesetzlich)
Hersteller	K&M (König & Meyer)
Ursprungsland	Deutschland

Häufig gestellte Fragen - 21231 K&M

Wie wird das K&M 21231 Stativ aufgebaut?

Das Stativ wird durch Zusammenstecken der Rohre montiert. Die Höhenverstellung erfolgt über Klemmhebel. Eine detaillierte Aufbauanleitung finden Sie in der beiliegenden Bedienungsanleitung.

Welche maximale Last kann das Stativ tragen?

Die maximale Lastkapazität beträgt 25 kg. Überschreiten Sie diese Grenze nicht, um Stabilität und Sicherheit zu gewährleisten.

Kann das Stativ für verschiedene Instrumente verwendet werden?

Ja, das Stativ ist mit den meisten Standardhalterungen kompatibel. Geeignet für Lautsprecher, Scheinwerfer oder Notenständer.

Ist das Stativ höhenverstellbar?

Ja, die Höhe lässt sich stufenlos von ca. 150 cm bis 200 cm einstellen. Die Klemmhebel ermöglichen eine schnelle Anpassung.

Wie reinige ich das K&M 21231 Stativ?

Verwenden Sie ein feuchtes Tuch mit mildem Reinigungsmittel. Vermeiden Sie aggressive Lösungsmittel, da diese die Beschichtung beschädigen könnten.

Sind Ersatzteile erhältlich?

Ja, K&M bietet Ersatzteile wie Klemmhebel, Gummifüße und Rohre an. Kontaktieren Sie den Kundenservice für eine Bestellung.

Wie schwer ist das Stativ?

Das Gewicht beträgt ca. 5 kg, was einen guten Kompromiss zwischen Stabilität und Transportfreundlichkeit darstellt.

Kann das Stativ im Freien verwendet werden?

Ja, jedoch sollte es bei starkem Wind gesichert werden. Die rutschfesten Gummifüße sorgen für einen sicheren Stand auf ebenen Böden.

Welche Garantie gilt für das K&M 21231?

Es gilt die gesetzliche Garantie von 2 Jahren. Darüber hinaus bietet K&M eine verlängerte Garantie nach Anmeldung an.

Wie wird das Stativ sicher transportiert?

Zerlegen Sie das Stativ in seine Einzelteile und verstauen Sie es in der mitgelieferten Tasche (sofern vorhanden) oder einer stabilen Transportbox.

BEDIENUNGSANLEITUNG 21231 K&M

• Ausziehbare Rohrkombination mit 3/8"-Mikrofonanschlußgewinde
• Zur Komplettierung der Grundmodelle 20811 und 21411; mit Stativanschlußgewinde 1/2"
• Große Reichweite (bis zu 180 cm) und stufenlose Neigungsverstellung; ausbalanciert durch Gegengewicht

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

SICHERHEITSHINWEISE

• Andere Lasten als Mikrofone sind nicht gestattet.
• Verschraubungen fest, aber nicht überfest anziehen.
• Schwenkarm stets in Balance halten (Dreiklang aus Mikro, Arm und Gegengewicht)
• Beim Lösen der zentralen Knebelmutter (7) die Rohrkombination mit der Hand (8) festhalten
• Gegengewicht nie mit gelöster Klemmschraube (2.1) zurücklassen, d.h. nach Einstellung ist diese immer festzudrehen.
• Schwenkarm nach Gebrauch einfahren bzw. aus dem Gesichtsfeld von Personen entfernen.
• Nur geeignete Stative verwenden (K&M 20811, 21411).

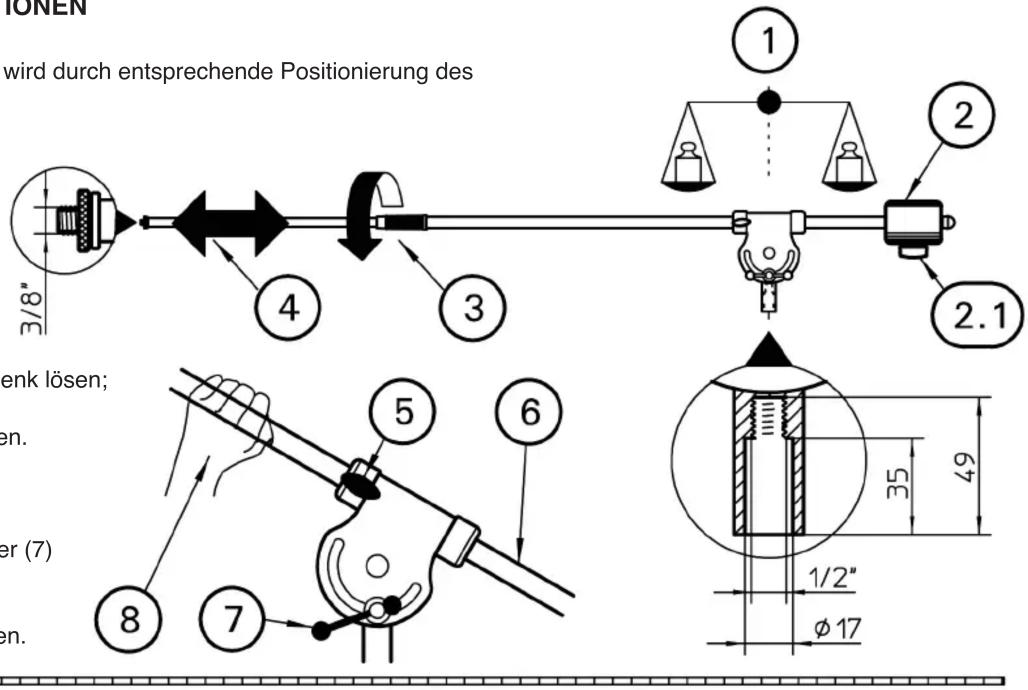

BENUTZERHINWEISE / FUNKTIONEN

BEACHTE:

Die Balance (1) des Schwenkarmes wird durch entsprechende Positionierung des Gegengewichtes (2) erreicht.

REICHWEITE:

Spannmuffe (3) lösen;

Auszugrohr (4) ausfahren;

Spannmuffe (3) wieder festdrehen

und/oder

Klemmschraube (5) am Schwenkgelenk lösen; Grundrohr (6) verschieben; Klemmschraube (5) wieder festdrehen.

NEIGUNG:

Schwenkarm (6) halten; Knebelmutter (7) am Schwenkgelenk lösen und den gewünschten Winkel einstellen; Knebelmutter (7) wieder fest anziehen.

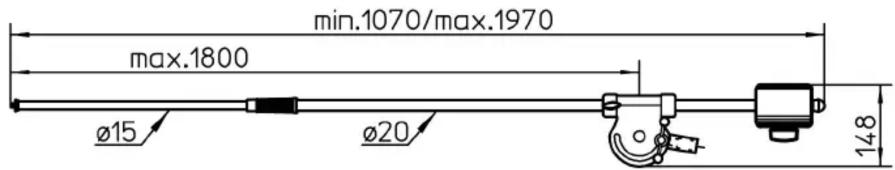

ABMESSUNGEN:

TECHNISCHE DATEN PRÜFEN, WARTUNG

Material	Rohre, Gelenke, Gegengewicht - Stahl, schwarz gepulvert Führungsbuchsen, Griffe - Polypropylen (PP), Polyamid (PA) Verbindungselemente - Stahl vernickelt/verzinkt Kontermutter - Alu, eloxiert
Abmessungen	Länge: min. 1050 mm/max. 1970 mmReichweite: max. 1800 mmMikrofonanschluss: 3/8"-GewindeStativanschluss: 1/2"-Gewinde
Packmaß, Nettogewicht:	L x B x H: 1070 x 95 x 150 mm, 4,1 kg
Karton, Bruttogewicht: L	x B x H: 1110 x 120 x 200 mm, 4,4 kg
Zubehör (optional)	Mikrofonklammern 85035, 85050, 85055, 85060Popkiller 23956, 23966Mikrofonschienen 23550, 23560

• Schonender Umgang mit dem Schwenk-arm erhält die Teleskopierbarkeit, die Tragkraft und die Sicherheit der Installation
• Bei Wartungsarbeiten
  -stets im unbelasteten Zustandauf evtl. Gefährdungen achten (Einklemmen, Anstoßen, Kippen)
• Zur Reinigung und Pflege am besten ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel benutzen

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

21231-400-55 Rev.07 03-80-173-00 8/10
