ZHA-4 - Kopfhörerverstärker ZOOM - Kostenlose Bedienungsanleitung

Produkttyp	Kopfhörerverstärker
Modell	ZHA-4
Marke	Zoom
Abmessungen (B × H × T)	130 × 70 × 52 mm
Gewicht	180 g
Stromversorgung	2 × AA-Batterien (Alkaline, NiMH, Lithium) oder USB-C DC 5 V/1 A
Verstärkung	24 dB
Frequenzgang	10 Hz – 50 kHz, ±1,0 dB
Ausgangsimpedanz	47 Ω
Eingangsimpedanz	10 kΩ
Dynamikbereich	≥100 dB
Clipping-Pegel	+18 dBu
Anzahl Kopfhörerausgänge	4 (3,5 mm Klinke)
Lautstärkeregler	Pro Ausgang separat
Stummschaltung	Pro Kanal per Mute-Taste
Eingangsbuchse	3,5 mm Stereo-Klinke
Betriebsdauer (4 × 32 Ω Kopfhörer)	Alkaline: ca. 3,5 h, NiMH (1900 mAh): ca. 4,5 h, Lithium: ca. 8,5 h
Lieferumfang	Stereo-Miniklinkenkabel, 2× AA-Batterien
Reinigung	Mit einem trockenen, weichen Tuch abwischen
Sicherheit	Nur innerhalb der angegebenen Spezifikationen betreiben; keine Feuchtigkeit
Reparatur / Ersatzteile	Batterien durch den Benutzer wechselbar; keine weiteren vom Benutzer wartbaren Teile

Häufig gestellte Fragen - ZHA-4 ZOOM

Wie schließe ich den Zoom ZHA-4 an eine Audioquelle an?

Verbinden Sie den Line- oder Kopfhörerausgang Ihrer Audioquelle mit der 3,5 mm Klinkeneingangsbuchse des Verstärkers. Verwenden Sie das mitgelieferte Stereokabel.

Welche Batterietypen sind für den ZHA-4 geeignet?

Es können Alkaline, Nickel-Metallhydrid (NiMH) oder Lithium-AA-Batterien verwendet werden.

Wie schalte ich einen einzelnen Kopfhörerausgang stumm?

Drücken Sie die Mute-Taste des entsprechenden Kanals. Die Stummschaltung betrifft nur diesen Ausgang.

Kann der Verstärker auch über USB betrieben werden?

Ja, stellen Sie den Power-Schalter auf USB-C und schließen Sie ein USB-Netzteil oder ein Akkupack an den USB Typ-C-Anschluss an. Erforderlich sind 5 V / 1 A.

Wie lange hält der Akku im Batteriebetrieb?

Die Betriebsdauer hängt von der Batterieart und der Last ab. Mit 4 Kopfhörern (32 Ω) beträgt sie ca. 3,5 h (Alkaline), 4,5 h (NiMH 1900 mAh) oder 8,5 h (Lithium).

Welche Kopfhörerimpedanz wird unterstützt?

Der Verstärker ist für Kopfhörer mit einer Impedanz ab etwa 16 Ω ausgelegt. Die Ausgangsimpedanz beträgt 47 Ω.

Was bedeutet die rote Power-LED?

Eine rote LED zeigt an, dass der Batteriestand niedrig ist. Wechseln Sie die Batterien oder schließen Sie USB-Stromversorgung an.

Kann ich verschiedene Kopfhörer gleichzeitig betreiben?

Ja, der ZHA-4 hat vier separate Kopfhörerausgänge mit eigenen Lautstärkereglern, sodass bis zu vier Kopfhörer unabhängig voneinander genutzt werden können.

Wie stelle ich die Lautstärke pro Ausgang ein?

Drehen Sie den Volume-Regler des jeweiligen Kanals. Jeder Regler steuert nur den zugehörigen Ausgang.

Was ist im Lieferumfang enthalten?

Im Lieferumfang sind ein Stereo-Miniklinkenkabel und zwei AA-Batterien enthalten.

BEDIENUNGSANLEITUNG ZHA-4 ZOOM

• Tragbarer, für anspruchsvolles und kritisches Audio-Monitoring entwickelter Stereokopfhörerverstärker.
• 4 separate Kopfhörerausgänge als 3,5 mm Klinkenbuchsen, jeweils mit eigenem Lautstärkeregler.
• Separate Mute-Schalter pro Kanal bieten eine hohe Flexibilität und erlauben die sofortige Stummschaltung jedes Ausgangs ohne Auswirkung auf die Gesamtausgabe.
• Hohe Vielseitigkeit durch zwei Wege zur Stromversorgung. Das Gerät kann wahlweise über zwei Typ-AA-Batterien oder per USB Typ-C-Anschluss über ein USB-Netzteil oder ein Akkupack gespeist werden.

Beschreibung der Bedienelemente

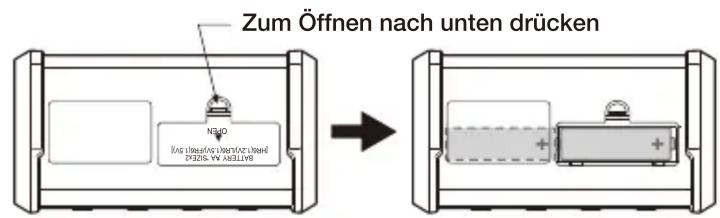

Batteriebetrieb

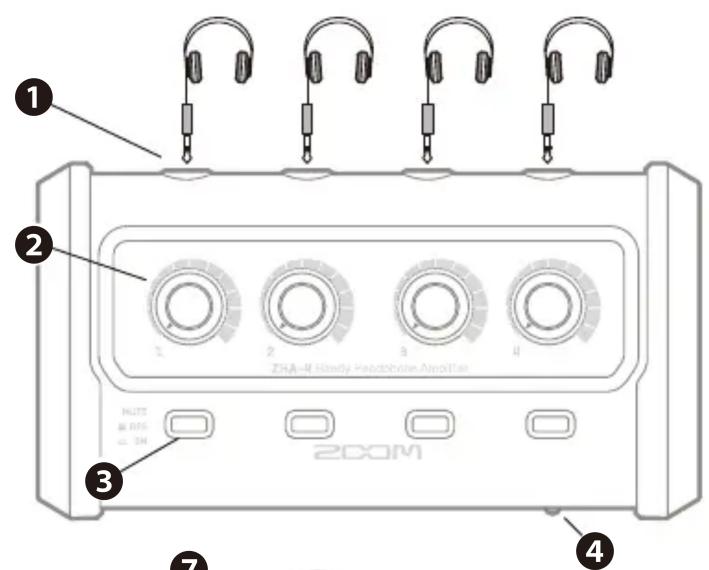

1 Kopfhörer-Ausgangsbuchsen

Vier separate, im Gehäuse montierte 3,5 mm Kopfhörerbuchsen

② Volume-Regler für die Kopfhörer

Steuern die Lautstärke für jeden Kopfhörerausgang.

3 Mute-Tasten

Schalten jeden Kopfhörerausgang stumm.

4 Power-Anzeige

Grün: Normale Stromversorgung Rot: Der Batteriestand ist niedrig. Ersetzen Sie die Batterien durch neue.

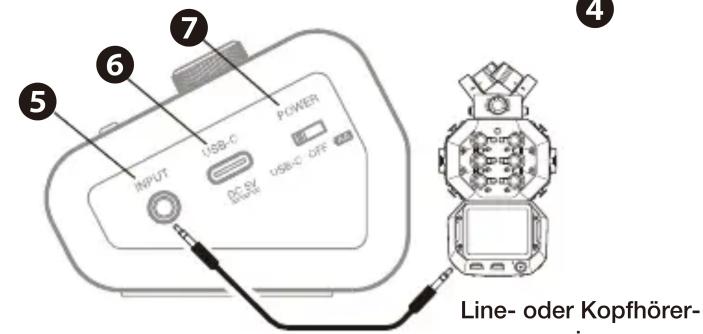

5 3,5 mm Klinkeneingang

Schließen Sie den Line- oder Kopfhörerausgang eines Audiogeräts an dieser Buchse an.

6 USB-Port (Typ C) zur Stromversorgung

Dieser USB-Port zur Stromversorgung dient zum Anschluss eines Netzteils oder eines tragbaren Akkus.

7 Power-Schalter

AA (Rechts): AN, Versorgung über zwei AA-Batterien AUS (Mitte): Ausgeschaltet USB-C (Links): AN, Stromversorgung über den USB-C-Anschluss

Mitgeliefertes Zubehör

Stereo-Miniklinkenkabel 2 Typ-AA-Batterien

Spezifikationen

Verstärkung: 24 dB | Clipping-Pegel: +18 dBu | Ausgangsimpedanz: 47 Ω | Frequenzgang: 10 Hz – 50 kHz, +/-1,0 dB | Dynamik: ≥100 dB | Eingangsimpedanz: 10 kΩ | Stromversorgung: 2 × AA-Batterien (Alkaline, Nickel-Metallhydrid oder Lithium) / Extern: USB Typ-C DC 5 V/1 A | Gewicht: 180 g | Externe Abmessungen: 130 × 70 × 52 mm | Geschätzte Betriebszeit mit Batterien: ca. 3,5 Stunden mit Alkaline / ca. 4,5 Stunden mit NiMH (1.900 mAh) / ca. 8,5 Stunden mit Lithium / - Bei Anschluss von 4 Kopfhörern mit je 32 Ohm Last - Die Batterielaufzeiten wurden mit hauseigenen Testmethoden ermittelt. Sie können abhängig von den Einsatzbedingungen stark variieren.

ZOOM CORPORATION 4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japan zoomcorp.com

© 2021 ZOOM CORPORATION Dieses Handbuch darf weder in Teilen noch als Ganzes ohne vorherige Erlaubnis kopiert oder nachgedruckt werden. Eventuell benötigen Sie diese Anleitung zukünftig zu Referenzzwecken. Bewahren Sie sie daher an einem leicht zugänglichen Ort auf. Die Inhalte dieses Dokuments können ebenso wie die Spezifikationen des Produkts ohne vorherige Ankündigung geändert werden.
