NR 14 - Kompressor TROTEC - Kostenlose Bedienungsanleitung

Produkttyp	Schalldämpfer (Kompressor-Zubehör)
Marke	Trotec
Modell	NR 14
Anwendung	Für Seitenkanalverdichter, z.B. Trotec VE 4, VX 5 und Modelle anderer Hersteller
Schallreduzierung	12 - 14 dB(A)
Druckverlust	Kein zusätzlicher Druckverlust
Anschluss	38 mm Schlauchanschluss
Betriebsart	Unterdruck (Anschluss an Druckausgang) oder Überdruck (Anschluss an Zugeingang)
Luftstrom	Freier Luftein- und -auslass an der Stirnseite; starke Volumenströme beachten
Maximale Betriebstemperatur	Nicht auf wärmeempfindliche Flächen stellen (Luft wird stark erwärmt)
Reinigung	Gehäuse nach Gebrauch und bei Verschmutzung reinigen; Dämmung nicht kontaminieren
Filteranforderung	Vorgeschaltete HEPA-Filter erforderlich, um Verschmutzung der Dämmung zu vermeiden
Wartung	Dämmung bei Kontamination austauschen; Reparaturen nur durch Trotec
Einsatzbereich	Gewerblich, für Dämmschichttrocknung und andere Anwendungen
Sicherheit	Gegen Umstoßen sichern; keine Personen im direkten Luftstrom; Luftauslass freihalten
Garantie	Gewährleistung erlischt bei Reparatur durch Dritte; Originalverpackung aufbewahren
Transport	Transportkosten gehen nicht zu Lasten von Trotec
Bedienung	Nur von fachkundigen, unterwiesenen Personen
Lieferumfang	1x Schalldämpfer NR 14 (ohne Schläuche oder Filter)
Hersteller	Trotec GmbH & Co. KG, Grebener Str. 7, D-52525 Heinsberg

Häufig gestellte Fragen - NR 14 TROTEC

Mit welchen Verdichtern ist der Trotec NR 14 kompatibel?

Der NR 14 ist speziell für die Trotec VE 4- und VX 5-Aggregate geeignet, kann aber auch mit Seitenkanalverdichtern anderer Hersteller verwendet werden.

Wie viel Lärm reduziert der NR 14?

Er bietet eine Schallreduzierung von 12-14 dB(A) ohne zusätzliche Druckverluste.

Wie schließe ich den NR 14 an?

Verbinden Sie den Anschluss des NR 14 mit 38 mm Schläuchen mit dem Anschluss des Seitenkanalverdichters. Bei Unterdruckbetrieb am Druckausgang (OUT), bei Überdruckbetrieb am Zugeingang (IN).

Kann ich den NR 14 auch im Freien verwenden?

Ja, aber stellen Sie sicher, dass das Gerät gegen Umstoßen gesichert ist und der Luftein- und -auslass frei bleibt. Vermeiden Sie wärmeempfindliche Untergründe.

Wie pflege und reinige ich den Schalldämpfer?

Reinigen Sie das Gehäuse nach Gebrauch. Die Dämmung darf nicht kontaminiert werden – arbeiten Sie immer mit vorgeschalteten HEPA-Filtern. Bei Verschmutzung muss der Einsatz getauscht werden.

Darf ich Reparaturen selbst durchführen?

Nein, Reparaturen sollten nur durch Trotec ausgeführt werden. Bei Fremdreparaturen erlischen Gewährleistung und Haftung.

Welche Sicherheitshinweise muss ich beachten?

Stellen Sie das Gerät standsicher auf, fern von wärmeempfindlichen Flächen. Der Luftstrom ist stark – achten Sie darauf, dass keine Teile mitgerissen werden und Personen außerhalb des direkten Luftstroms stehen.

Ist der NR 14 für den privaten Gebrauch geeignet?

Nein, die Maschinen sind ausschließlich für den gewerblichen Einsatz bestimmt und dürfen nur von fachkundigen Personen bedient werden.

Was ist im Lieferumfang enthalten?

Der Lieferumfang umfasst den Schalldämpfer NR 14 ohne Schläuche oder Filter. Diese müssen separat erworben werden.

Wo finde ich die Bedienungsanleitung?

Die vollständige Bedienungsanleitung steht als PDF-Download auf der Website von Trotec oder auf notice-facile.com zur Verfügung.

BEDIENUNGSANLEITUNG NR 14 TROTEC

01. ALLGEMEINE BESCHREIBUNG

Bei umfangreichen Praxistests konnten im Einsatz mit Verdichtern führender Hersteller deutliche Schall-reduzierungen ermittelt werden!

Der universell einsetzbare NR14 eignet sich besonders zum Einsatz mit den Trotec VE 4- / VX 5-Aggregaten und bietet Schallreduzierung von 12 -14 db(A) – ohne zusätzliche Druckverluste.

Die NR-Schalldämpfer sind universell einsetzbar und können neben der Trotec VE- / VX-Serie auch mit Verdichtermodellen anderer Hersteller verwendet werden.

02. INBETRIEBNAHME

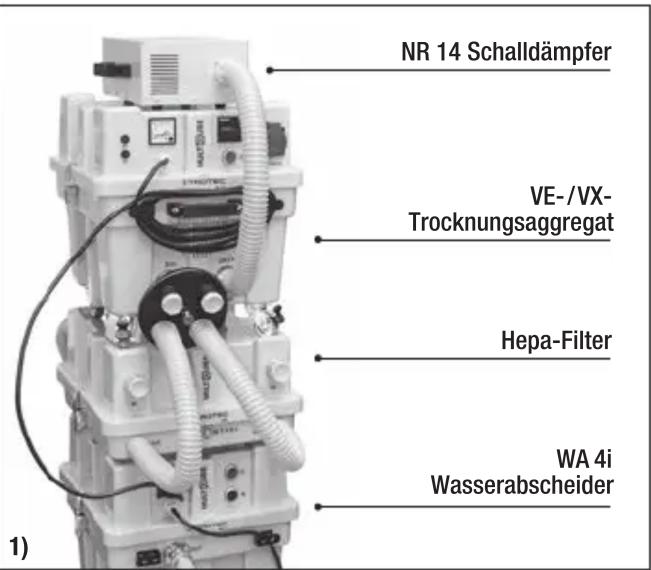

• Stellen Sie den Schalldämpfer separat oder wie in Abb. 1 dargestellt auf. Stellen Sie sicher, dass er nicht umgestoßen werden kann.
• Verbinden Sie den Anschluß des NR 14 mit Hilfe von 38 mm Schläuchen mit dem Anschluss des Seitenkanalverdichters.

Wird der Trotec Verdichter im Unterdruck betrieben, schließen Sie den Schlauch am „DRUCK“-Ausgang (OUT) des Trotec Verdichters an.

Wird der Trotec Verdichter im Überdruck betrieben, schließen Sie den Schlauch am „ZUG“-Eingang (IN) des Trotec Verdichters an.

• Der Luftaus-, bzw. Lufteintritt des Schalldämpfers liegt an der Stirnseite des Gerätes. Der freie Luft-ein- bzw. Auslass muß gewährleistet sein. Verdichter erzeugen einen starken Volumenstrom. Achten Sie darauf, dass keine Teile davon mitgerissen werden, bzw. Personen sich nicht im direkten Einflussbereic der Luftströmung befinden

- Die austretende Luft wird durch den Verdichter stark erwärmt, stellen Sie das Gerät daher nicht auf wärmeempfindliche Flächen

• Die Dämmung des Schalldämpfers darf nicht kontaminiert werden. Arbeiten Sie immer mit vorgeschalteten Hepa-Filtern. Sollte dennoch eine Verschmutzung eingetreten sein, muss der Einsatz getauscht werden.

03. PFLEGE UND WARTUNG

- Nach Ende der Arbeiten bzw. bei Verschmutzung, auch während einer Trocknung, sollte das Gehäuse gereinigt werden.

Reparaturarbeiten sollten nur durch Trotec ausgeführt werden. Wenn diese durch Dritte durchgeführt werden, erlischen Gewährleistung und Haftung. Für die Dauer der Gewährleistungsfrist auf dieses Produkt empfehlen wir daher die Originalverpackung aufzubewahren. Transportkosten gehen nicht zu Lasten von Trotec.

Die Maschinen sind ausschließlich für den gewerblichen Einsatz bestimmt.

Die Maschinen dürfen nur von fachkundigen Personen bedient werden, die in der Bedienung der Geräte unterwiesen und in der Dämmschichttrocknungstechnik ausgebildet worden sind. Dabei ist u.a. die Betriebsanleitung heranzuziehen. Unterwiesene Personen sind solche, die über die ihnen übertragenen Aufgaben und die etwa möglichen Gefahren bei unsachgemäßem Verhalten unterrichtet und erforderlichenfalls angelernt wurden.

Trotec GmbH & Co. KG

Grebener Str. 7

D-52525 Heinsberg
