Produkttyp	Einbau-Geschirrspüler
Marke	KKT Kolbe
Modell	DW452ED
Abmessungen (B x T x H)	44,8 x 57,0 x 81,5 cm
Höhenverstellbar	Ja, über Nivellierfüße (max. 80,5 cm bei vollständig ausgefahrenen Füßen)
Stromversorgung	230 V, 50 Hz, 10 A Sicherung empfohlen
Wasserdruckbereich	0,04 - 1 MPa
Energieeffizienzklasse	E
Energieverbrauch (ECO)	0,704 kWh pro Zyklus
Wasserverbrauch (ECO)	39 L pro Zyklus
Fassungsvermögen	9 Gedecke
Anzahl der Programme	7 (Intensiv, Universal, ECO, Glas, 90 Min, Schnell, Vorspülen)
Geräuschpegel	47 dB(A)
Geräuschemissionsklasse	C
Startzeitvorwahl	Bis zu 24 Stunden (1-Stunden-Schritte)
Sonderfunktionen	Halbe Beladung, Extra Trocknen, Tastensperre/Kindersicherung
Wasserenthärter	Einstellbar mit Salzbehälter
Klarspülmittelspender	Ja, einstellbare Dosierung
Filtersystem	Mehrstufig (Grob-, Haupt-, Feinfilter)
Sprüharme	Oberer und unterer, zur Reinigung herausnehmbar

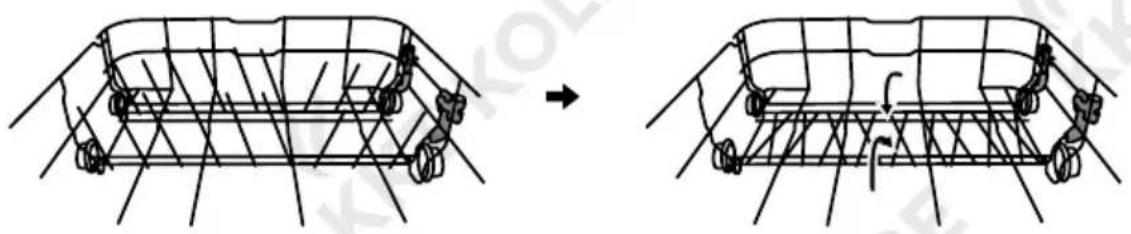

Körbe	Oberkorb höhenverstellbar, Unterkorb mit umklappbaren Spikes, Besteckkorb, Tassenhalter, Besteckablage
Sicherheitsfunktionen	Aquastop-Zulaufschlauch, Kindersicherung, Kondensationsschutzleiste
Installation	Einbau, Nivellierfüße, für Möbelfront geeignet
Garantie	24 Monate
Ersatzteile verfügbar bis	12.04.2029

Häufig gestellte Fragen - DW452ED KKT Kolbe

Was sollte ich vor dem ersten Gebrauch tun?

Stellen Sie vor dem ersten Gebrauch sicher, dass das Gerät korrekt installiert ist. Passen Sie den Wasserenthärter an Ihre Wasserhärte an, füllen Sie den Salzbehälter und den Klarspülmittelspender. Führen Sie einen kurzen Spülgang ohne Geschirr durch, um den Innenraum zu reinigen.

Wie stelle ich den Wasserenthärter ein?

Schalten Sie das Gerät ein, drücken Sie dann innerhalb von 60 Sekunden die Programmtaste (P) länger als 5 Sekunden. Drücken Sie P wiederholt, um die Dosierung (H1-H6) entsprechend Ihrer Wasserhärte einzustellen. Drücken Sie die Ein/Aus-Taste zur Bestätigung. Beachten Sie die Härtetabelle im Handbuch.

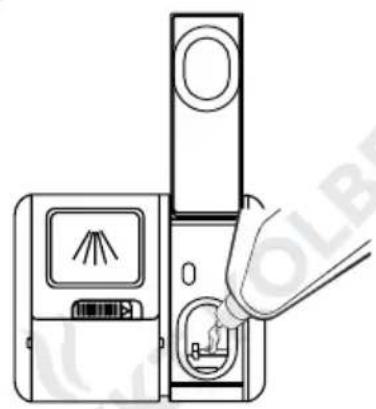

Wie fülle ich den Klarspülmittelspender?

Öffnen Sie den Deckel des Klarspülmittelspenders. Gießen Sie Klarspülmittel in den Spender, achten Sie darauf, nicht zu überfüllen. Schließen Sie den Deckel. Passen Sie die Dosierungseinstellung bei Bedarf an, indem Sie die Programmtaste und die Startzeitvorwahltaste wie im Handbuch beschrieben drücken.

Welche Art von Reinigungsmittel sollte ich verwenden?

Verwenden Sie nur Reinigungsmittel, das speziell für automatische Geschirrspüler in Pulver-, Gel- oder Tablettenform entwickelt wurde. Verwenden Sie kein Handspülmittel. Befolgen Sie die Dosierungsempfehlungen des Herstellers. Der Spender hat ein Hauptfach und ein Vorspülfach.

Wie sollte ich den Geschirrspüler für beste Ergebnisse beladen?

Kratzen Sie große Speisereste ab, aber spülen Sie nicht vor. Stellen Sie Geschirr mit Öffnungen nach unten, stellen Sie sicher, dass sich die Sprüharme frei drehen können, und vermeiden Sie es, Gegenstände ineinander zu stecken. Scharfe Utensilien sollten nach unten zeigen oder waagerecht platziert werden. Nicht überladen; verwenden Sie den Oberkorb für empfindliche Gegenstände und den Unterkorb für Töpfe und Pfannen.

Welches Spülprogramm ist am effizientesten?

Das ECO-Programm ist das energie- und wassereffizienteste für normal verschmutztes Geschirr. Es läuft bei 45°C mit einer längeren Dauer (235 min), verbraucht aber nur 0,704 kWh und 9,0 L Wasser. Es wird auch für EU-Ökodesign-Konformitätstests verwendet.

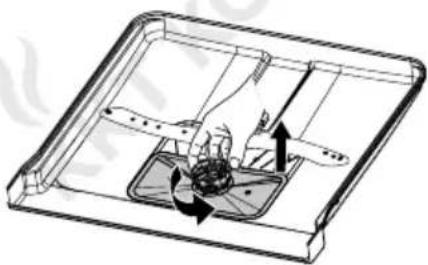

Wie reinige ich die Filter?

Entfernen Sie den Unterkorb, drehen Sie den Grobfilter gegen den Uhrzeigersinn, um die Filtereinheit zu entriegeln, und heben Sie sie heraus. Zerlegen Sie den Grob-, Haupt- und Feinfilter, spülen Sie sie unter fließendem Wasser ab und verwenden Sie bei Bedarf eine weiche Bürste. Setzen Sie sie wieder zusammen und installieren Sie sie, indem Sie sie im Uhrzeigersinn drehen. Reinigen Sie die Filter mindestens einmal pro Woche.

Warum werden meine Teller nicht richtig getrocknet?

Mögliche Ursachen sind falsche Beladung (Wasseransammlung), Auswahl eines kurzen Programms mit niedrigerer Temperatur, zu frühes Herausnehmen des Geschirrs oder Mangel an Klarspülmittel. Verwenden Sie bei Bedarf die Funktion Extra Trocknen. Stellen Sie sicher, dass der Klarspülmittelspender gefüllt und die Dosierung korrekt ist. Öffnen Sie die Tür nach dem Zyklus leicht, um Dampf entweichen zu lassen.

Wie installiere ich den Geschirrspüler?

Positionieren Sie den Geschirrspüler in der Nähe des Wasserzulaufs, Ablaufs und der Stromversorgung. Schließen Sie den Sicherheitszulaufschlauch an den Kaltwasserhahn (3/4 Zoll Gewinde) und den Ablaufschlauch an ein Rohr (min. Ø4 cm) oder einen Spülsiphon an, achten Sie darauf, dass keine Knicke entstehen. Nivellieren Sie das Gerät mit den drei Nivellierfüßen. Befestigen Sie es mit den Montagehaken am Schrank. Bringen Sie die Kondensationsschutzleiste unter der Arbeitsplatte an.

Was bedeutet der Fehlercode E1?

Fehlercode E1 weist auf eine längere Einlasszeit hin. Mögliche Ursachen: Der Wasserhahn ist nicht vollständig geöffnet, die Wasserzufuhr ist eingeschränkt oder der Wasserdruck ist zu niedrig. Überprüfen Sie, ob die Wasserversorgung vollständig geöffnet und der Zulaufschlauch nicht geknickt ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG DW452ED KKT Kolbe

für Ihren Geschirrspüler

User's manual →

English language

Modell: DW452ED

Vielen Dank für Ihr Vertrauen und Glückwunsch zum Kauf Ihres neuen Geschirrspülers.

Lesen Sie dieses Handbuch sorgfältig und aufmerksam durch, bevor Sie das Gerät auspacken. Es enthält wichtige Informationen über die sichere Installation, Benutzung und Wartung, sowie wichtige Warnhinweise zur Verwendung Ihres Geräts.

Markieren Sie die für Sie wichtigen Stellen, bewahren Sie das Handbuch so auf, dass Sie jederzeit darin nach schlagen können und geben Sie es auch an andere Nutzer weiter.

Im Hinblick auf die ständige Weiterentwicklung behalten wir uns evtl. notwendige Modifizierungen des Geräts und/oder des Handbuchs vor, um der Bedienerfreundlichkeit, dem Schutz des Benutzers und dem aktuellen technischen Standard besser zu entsprechen.

Die aktuellste Version Ihres Benutzerhandbuchs finden Sie immer auf der entsprechenden Produktseite oder im Bereich "Fragen & Antworten" unseres Onlineshops auf www.kolbe.de.

Sie haben ein gutes Gerät gewählt, welches Ihnen bei sachgerechter Bedienung und Pflege viele Jahre dienen wird.

Sollten Sie trotz unserer eingehenden Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren haus-eigenen Kundenservice. Dieser wird Ihnen gerne weiterhelfen.

Für einen reibungslosen Ablauf bei eventuellen Rückfragen empfehlen wir Ihnen, die 20-stellige Seriennummer Ihres Geräts im Feld unten zu notieren. Diese befindet sich auf dem Type n schild seitlich an der Gerätetür.

Ihr KKT KOLBE - Team

Seriennummer meines Geräts:

KKT KOLBE

Benutzerhandbuch

Geschirrspülmaschine, Modell DW452ED

Version 1.5

© KKT KOLBE Küchentechnik GmbH & Co. KG

KKT KOLBE ist eine eingetragene Handelsmarke.

Wichtige Sicherheitshinweise 4

Hinweise und Symbole 10

1. Produktübersicht 14

1.1 Gerätekomponenten
1.2 Geräteeigenschaften
1.3 Bedienfeld

1. Benutzung des Geschirrspülers 18

2.1 Vor dem ersten Gebrauch
2.2 Wasserenthärter
2.3 Klarspüldosierer

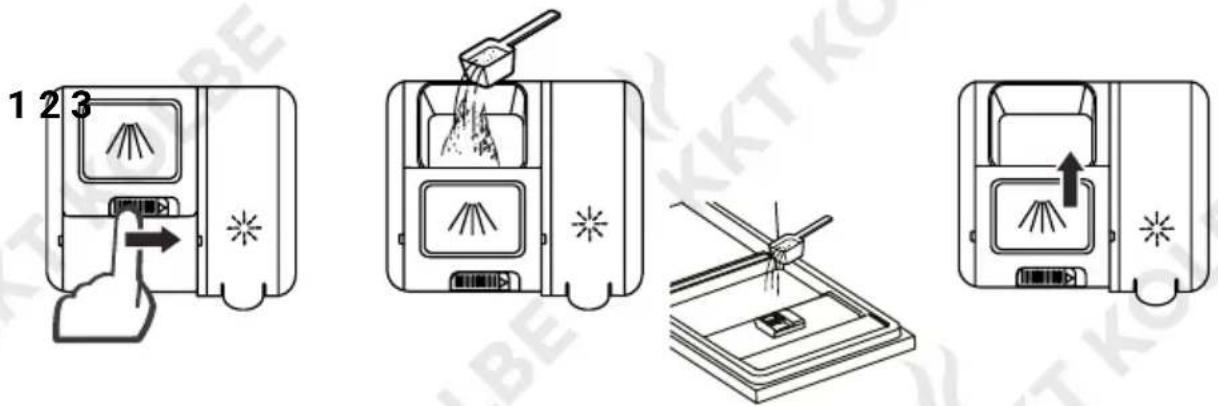

2.4 Spülmittelspender

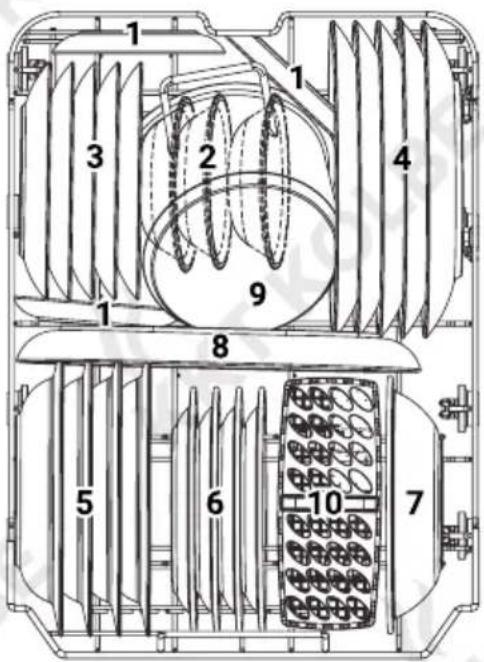

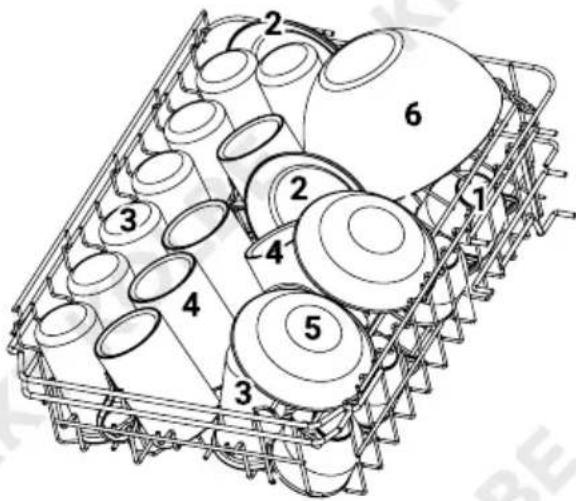

2.5 Vorbereitung und Ein legen des Geschirrs

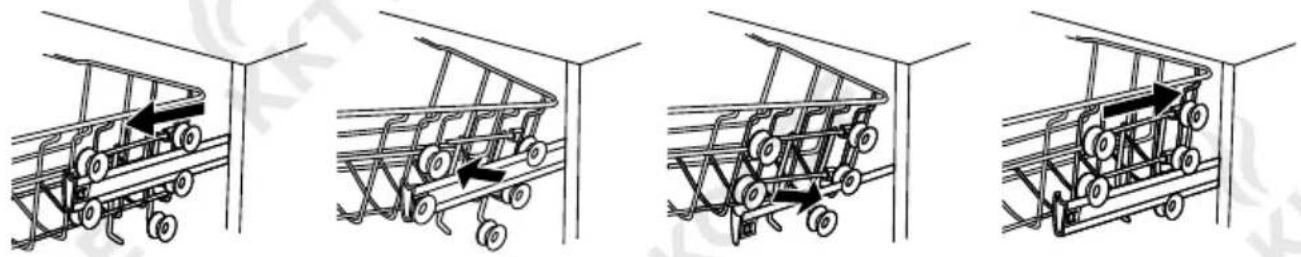

2.6 Geschirrkörbe und Besteckkorb

1. Betrieb des Geschirrspülers 33

3.1 Übersicht der Spülprogramme
3.2 Spülvorgang
3.3 Zusatzfunktionen
3.4 Entnahme des Geschirrs

1. Reinigung und Pflege 38

4.1 Reinigung des Geschirrspülers

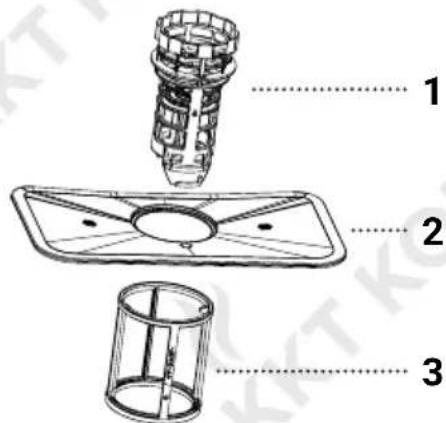

4.2 Filtersystem

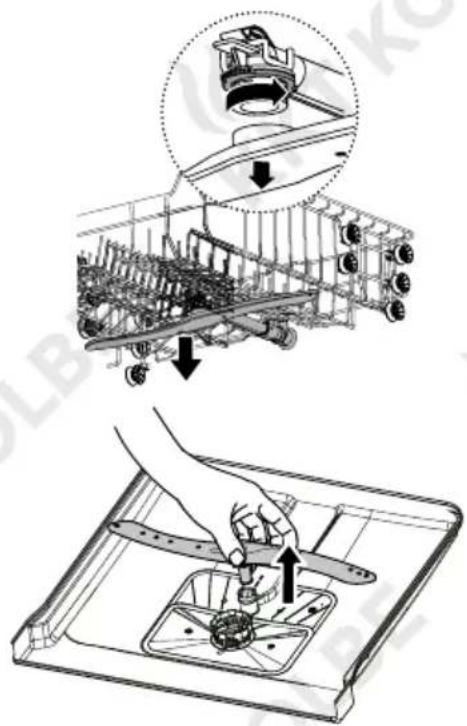

4.3 Sprüharme
4.4 Pflege des Geschirrspülers

1. Problemlösung 44

5.1 Probleme, mögliche Ursachen und Lösungen
5.2 Fehlermeldungen

1. Installation 49

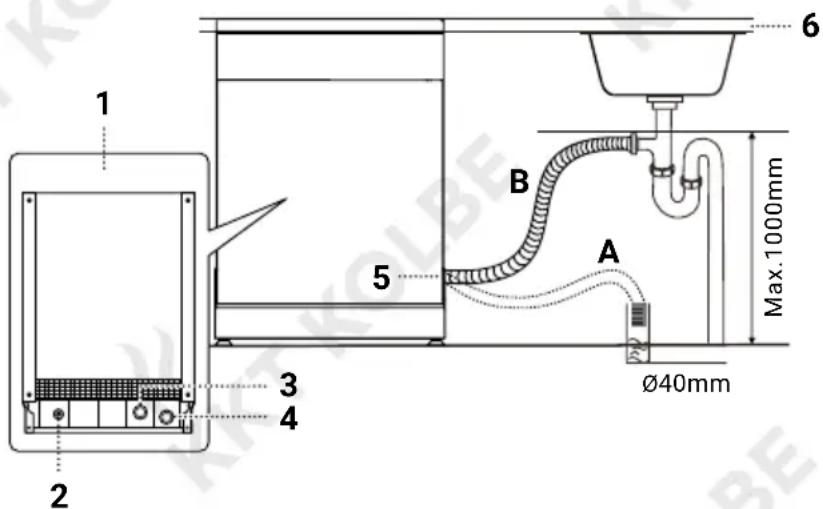

6.1 Wasseranschluss
6.2 Anschluss an das Stromnetz

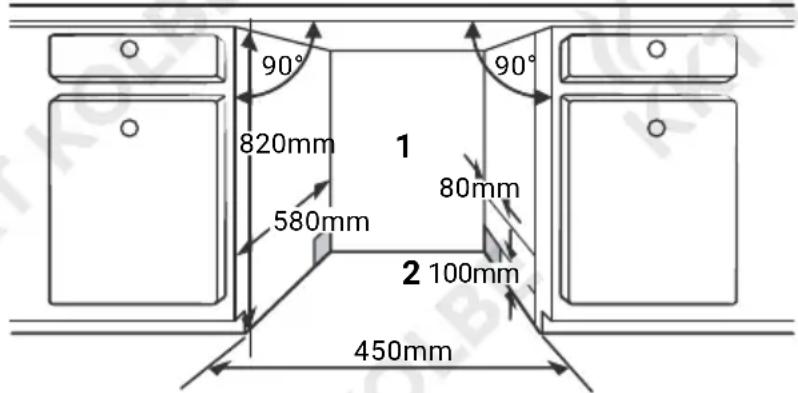

6.3 Positionierung für den Einbau des Geräts
6.4 Waagerechte Ausrichtung und Höhenanpassung

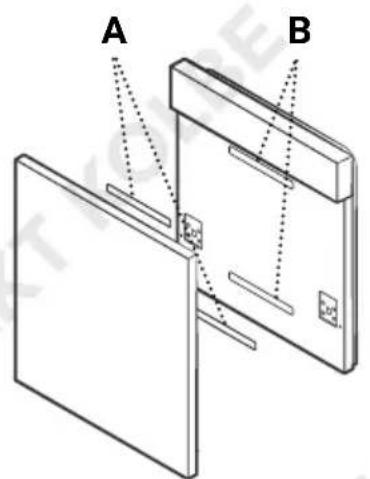

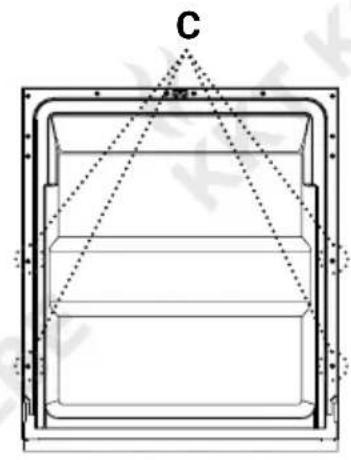

6.5 Montage der Türblende

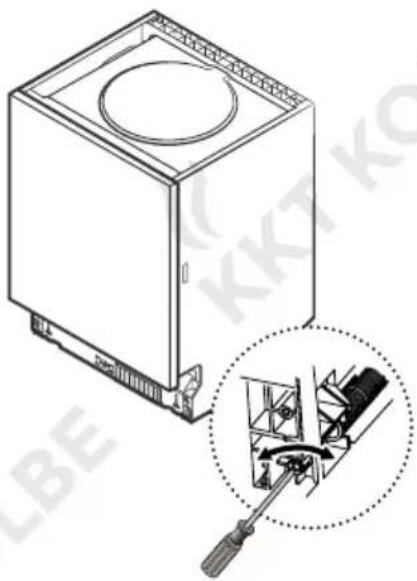

6.6 Einstellung der Spannung der Türfeder

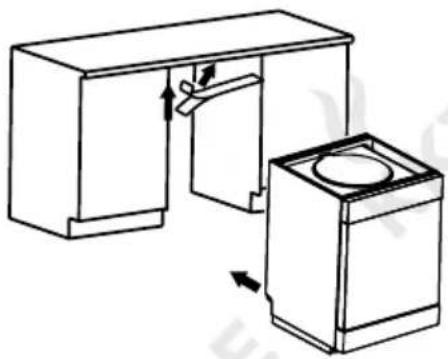

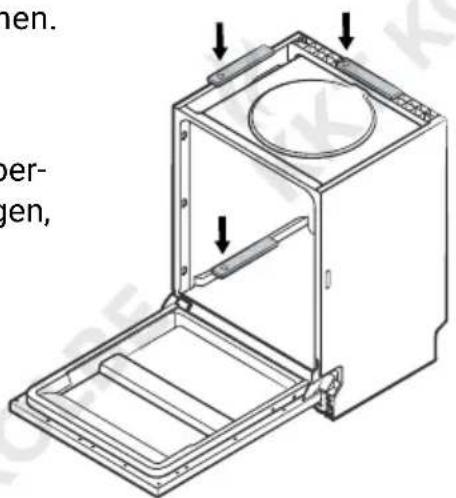

6.7 Anbringen des Kondenswasserschutzes

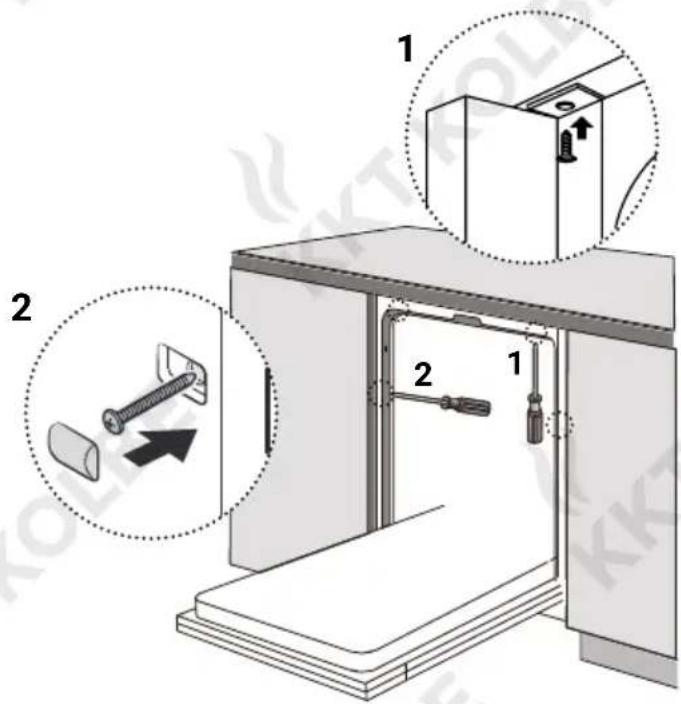

6.8 Montage des Geschirrspülers

1. Technische Daten 58

Hinweis zur Konformitätserklärung 59

Service und Kundendienst 60

Gewährleistung 61

Wichtige Sicherheitshinweise

Dieses Handbuch ist die Grundlage für den Umgang mit dem Gerät.

Lesen und befolgen Sie die darin beschriebenen Anweisungen genau, bevor Sie Ihren Geschirrspüler installieren und in Betrieb nehmen.

Der Hersteller ist nicht verantwortlich für Schäden oder Probleme, die durch Nichtbeachtung der Anleitung, inkorrekte Installation oder unsachgemäße Handhabung entstanden sind.

Gefahr durch explosives Wasserstoffgas

- Wenn ein Warmwassersystem länger als zwei Wochen nicht genutzt wurde, kann sich unter bestimmten Bedingungen explosives Wasserstoffgas bilden. Spülen Sie daher lange ungenutzte Leitungen, indem Sie das Wasser aus jedem Wasserhahn einige Minuten lang fließen lassen. Dadurch wird evtl. angesammeltes Wasserstoffgas freigesetzt. Da das Gas brennbar ist, dürfen Sie während dieser Zeit nicht rauchen oder offene Flammen verwenden.

Allgemeine Sicherheit

• Dieses Gerät ist für den Haushaltsgebrauch in Innenräumen konzipiert und zur Reinigung von Geschirr bestimmt.
  Verwenden Sie es ausschließlich für den vorgesehenen Zweck!
• Versuchen Sie niemals, selbstständig Änderungen am Gerät, seinem Kabel oder dem Netzstecker vorzunehmen.
• Das Gerät ist nicht geeignet für Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnisse (einschließlich Kinder), wenn sie nicht beaufsichtigt werden oder in den sicheren Umgang mit dem Gerät eingewiesen wurden.
• Im Fall einer Beschädigung des Netzkabels oder von Wasserschläuchen darf das Gerät nicht benutzt werden!
  Dies gilt auch für Beschädigungen an Arbeitsplatte, Bedienfeld oder im Bodenbereich, da innenliegende Maschinenteile frei zugänglich werden könnten.

• Der Austausch des Netzkabels und Reparaturen am Gerät dürfen nur durch eine zertifi zierte Elektrofachkraft erfolgen.

• Schalten Sie das Gerät vor jeder Reinigung und Wartung ab und trennen Sie es von der Stromzufuhr.

• Ziehen Sie den Stecker nicht am Kabel aus der Steckdose und halten Sie das Kabel trocken, um Beschädigungen und Stromschläge zu vermeiden.
• Während des Betriebs können sich die Außenfl ächen des Geschirrspülers erhitzen.

Installation

• Es ist zwingend erforderlich, dass die Installation gemäß allen maßgeblichen Gebäudeforschriften und Anforderungen der örtlichen Wasserwerke erfolgt.
• Dieses Gerät ist mit einem Erdungsstecker ausgestattet und muss an eine in Übereinstimmung mit allen geltenden Vorschriften installierte und geerdete Steckdose angeschlossen werden, um Stromschläge zu vermeiden. Bei Unsicherheiten wenden Sie sich an eine ausgewiesene Elektrofachkraft.

• Stellen Sie sicher, dass die das Gerät umgebenden Flächen (ggf. auch die Unterseite der Arbeitsplatte) ausreichend gegen Feuchtigkeit geschützt sind, um Beschädigungen durch entweichenden Dampf zu vermeiden.

• Achten Sie darauf, dass das Stromkabel während der Installation nicht geknickt oder gequetscht wird.

• Ist der Stecker nach der Installation nicht mehr zugänglich, muss eine Trennvorrichtung in die feste Verkabelung mit mindestens 3 mm Kontaktabstand in allen Polen integriert werden.
• Schließen Sie das Gerät mit neuen Schlauchsätzen an das Hauptwasserventil an. Verwenden Sie alte Sätze nicht wieder.

Benutzung

• Betreiben Sie den Geschirrspüler nur dann, wenn alle Gehäusekomponenten ordnungsgemäß angebracht sind.
• Dieses Gerät ist nur für haushaltsübliche Spül-ladungen ausgelegt.

• Verwenden Sie nur für Geschirrspülmaschinen geeignete Spülmittel, Klarspüler und Salz und befolgen Sie die Dosierungsempfehlungen des Herstellers. Verwenden Sie keine Seife, Handspülmittel oder Waschmittel.

• Einige Geschirrspülmittel sind stark alkalisch und können sehr gefährlich sein, wenn sie verschluckt werden. Vermeiden Sie auch Haut- und Augenkontakt mit Spülmitteln und Spülwasser und halten Sie Kinder bei geöffneter Tür vom Geschirrspüler fern.
  Entfernen Sie ggf. Spülmittelreste nach dem Betrieb aus dem Spender.

- Platzieren Sie scharfe Gegenstände so, dass sie die Türdichtung nicht beschädigen können.

- Messer und andere scharfe oder spitze Utensilien müssen mit den Spitzen nach unten in den Korb gesteckt oder waagerecht positioniert werden, um Verletzungen zu vermeiden.

- Spülen Sie nur als spülmaschinenfest gekennzeichnetes Geschirr im Gerät bzw. beachten Sie die Empfehlungen des Herstellers.

- Spülen Sie mit diesem Gerät keine Gegenstände, die in Kontakt mit ätzenden, säurehaltigen oder alkalischen Chemikalien, Farbe, Benzin, Eisen oder Stahlablagerungen gekommen sind.

- Benutzen Sie bei Geschirrbruch das Gerät nicht, bevor alle Scherben beseitigt wurden, um Beschädigungen zu vermeiden.

- Öffnen Sie die Gerätetür während des Betriebs nur zu Beginn eines Spülprogramms sehr vorsichtig. Es könnten sonst heißes Wasser und Spülmittel austreten.

• Lassen Sie die Gerätetür nicht vollständig geöffnet, außer zum Be- und Entladen des Geschirrspülers.
• Stellen oder setzen Sie sich keinesfalls auf die offene Gerätetür oder den Geschirrkorb und belasten Sie diese nicht mit schweren Gegenständen. Dies kann Beschädigungen verursachen und das Gerät aus dem Gleichgewicht bringen.
• Es wird empfohlen, den Stecker zu ziehen und die Wasserzufuhr abzustellen, wenn Sie das Gerät nicht benutzen.

Kindersicherheit und Haustiere

• Halten Sie Kleinteile und Verpackungsmaterialien von Kindern und Haustieren fern. Diese können sehr gefährlich sein, wenn sie z.B. verschluckt oder über den Kopf gezogen werden.
• Überprüfen Sie das Innere des Gerätes, bevor Sie einen Spülgang starten. Es könnte passieren, dass Kinder oder Tiere in das Gerät gelangen, wenn die Tür offen gelassen wurde.
• Bewahren Sie alle Spülmittel an einem sicheren Ort und außerhalb der Reichweite von Kindern und Haustieren auf.
• Nach Beendigung des Spülgangs kann etwas Wasser im Geschirrspüler zurückbleiben. Dieses Wasser ist nicht trinkbar und kann Spülmittelreste enthalten.

Hinweise und Symbole

In diesem Handbuch

Warnung vor Gefahren für Personen

Beachten Sie mit diesem Symbol gekennzeichnete Sicherheitshinweise besonders und verhalten Sie sich entsprechend vorsichtig, um Gefahren für Leib und Leben zu vermeiden.

Geben Sie diese Warnungen auch an andere Benutzer weiter.

Vorsicht vor Beschädigungen

Befolgen Sie mit diesem Symbol gekennzeichnete Hinweise besonders, um Beschädigungen am Gerät zu vermeiden.

Geben Sie auch diese Sicherheitshinweise an alle Benutzer weiter.

Informationen und Tipps

Das Befolgen der mit diesem Symbol versehenen Hinweise liefert Ihnen nützliche Informationen, erleichtert das jeweilige Vorgehen und kann Ihnen manches Problem ersparen.

Hinweis zu Abbildungen

Die Abbildungen in diesem Handbuch dienen Illustrationszwecken und können leicht vom Erscheinungsbild abweichen.

Zu Geräten, Komponenten und Zubehör

EU-Konformität

Das Produkt erfüllt die geltenden EU-Anforderungen hinsichtlich Sicherheit, Umweltschutz und Gesundheitsschutz.

Vorliegende Gebrauchsanweisung beachten

Lesen Sie dieses Handbuch sorgfältig, insbesondere die entsprechenden Abschnitte, bevor Sie das Produkt verwenden und geben Sie die entsprechenden Informationen an andere Benutzer weiter.

Umweltschutz und Entsorgung

Hinweise zur Entsorgung

Keine Entsorgung im Hausmüll (WEEE-Kennzeichnung)

Das Produkt darf nicht als unsortierter Abfall entsorgt werden. Bringen Sie es zur Wiederverwendung und Verwertung eine Sam - melstelle für das Recycling von Elektro- und Elektronikgeräte. Trennen Sie hierfür das Netzkabel ab und machen Sie die Türschließvorrichtung unbrauchbar.

Wiederverwertbares Material (Möbiusband)

Trennen Sie die entsprechenden Bestandteile des Produkts nach Sorten vom Restmüll und entsorgen Sie diese gemäß den örtlichen Vorgaben.

Wiederverwertbares Material (Triman-Symbol)

Trennen Sie das Produkt zur Entsorgung entsprechend der begleitenden Sortieranleitung vom Restmüll.

• Unsachgemäße Entsorgung kann die Umwelt und die menschliche Gesundheit gefährden.
  Indem Sie sicherstellen, dass das Gerät und seine Verpackung ordnungs gemäß entsorgt werden, helfen Sie, mögliche Gefahren zu ve meiden. Dies gilt ggf. auch für die Entsorgung von Altgeräten.
  • Die verwendeten Verpackungsmaterialien wurden sorgfältig ausgewählt und sollten recycelt werden, um Rohstoffverbrauch und Abfälle zu reduzieren. Trennen Sie deren Bestandteile nach Sorten und entsorgen Sie diese entsprechend.
  • Informationen über aktuelle Entsorgungswege und Recycling erhalten Sie bei den örtlichen Behörden, Ihrem Abfallentsorger oder dem Verkäufer.

Hinweise zu Wasser- und Energieersparnis

• Beachten Sie stets, dass bei der Reinigung von Geschirr im Geschirrspüler unter Beachtung dieses Handbuchs zumeist weniger Energie und Wasser verbraucht wird, als beim Handspülen.
• Nutzen Sie nach Möglichkeit das ECO-Programm. Dieses ist besonders energieeffi zient und umweltschonend.
• Um die Umweltbelastung durch Abwasser zu verringern, achten Sie auf die Zusammensetzung Ihrer Reinigungsprodukte. Z.B. sind solche mit der Kennzeichnung „Bio“ oder „Öko“ in der Regel umweltschonender, da sie keine oder nur geringe Menge nan umweltschädlichen Wirkstoffen beinhalten. Die Reinigungswirkung kann dadurch eingeschränkt sein
• Um einen unnötig hohen Wasser- und Energieverbrauch zu vermeiden, verzichten Sie auf manuelles Vorspü en des Geschirrs. Dies ist normalerweise nicht notwendig.
• Beachten Sie, dass durch das Einhalten der in diesem Handbuch angegebenen maximalen Beladungskapazität Wasser und Energie eingespart werden können. Befolgen Sie auch die weiteren Anweisungen zur Beladung des Geschirrspülers im entsprechenden Kapitel.

Hinweise zum Transport des Geräts

Wenn Sie das Gerät nach dem Auspacken / zu einem späteren Zeitpunkt transportieren müssen, beachten Sie folgende Hinweise, um Beschädigungen zu vermeiden:

- Bewahren Sie die Originalverpackung des Produkts auf und transportieren Sie das Gerät stets in gleicher Weise darin verpackt, wie bei der Lieferung. Halten Sie sich an die darauf angebrachten Kennzeichnungen.

Wenn die Originalverpackung nicht vorhanden ist:

- Sichern Sie alle losen / abnehmbaren Teile, so dass diese sich nicht berühren können.

- Vermeiden Sie Stoßeinwirkungen auf das Gerät und seine Komponenten und treffen Sie bei Bedarf entsprechende Schutzvorkehrungen.

- Achten Sie beim Transport, sowie beim Abstellen stets auf eine waagerechte Position.

1. Produktübersicht

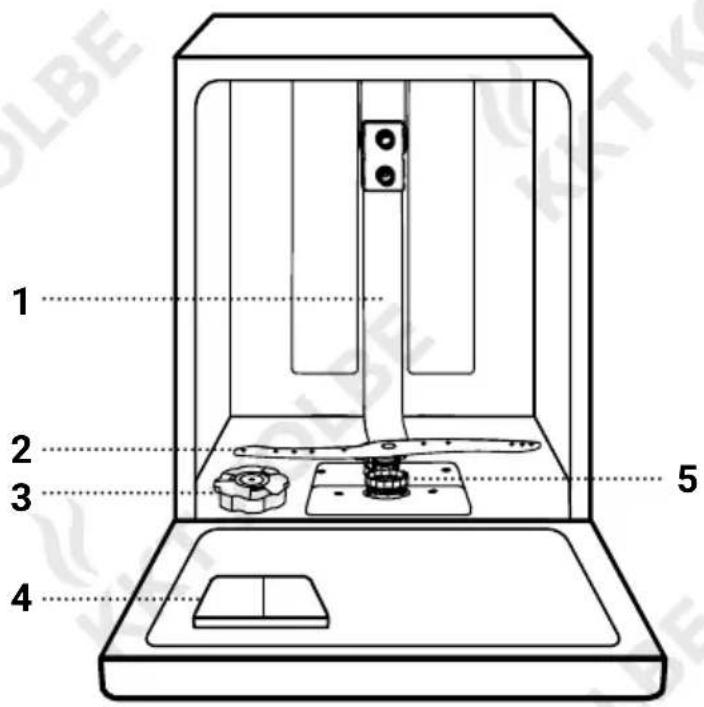

1.1 Gerätekomponenten

1 Innenrohr
2 Unterer Sprüharm
3 Salzbehälter
4 Spülmittel- und Klarspülspender
5 Filter

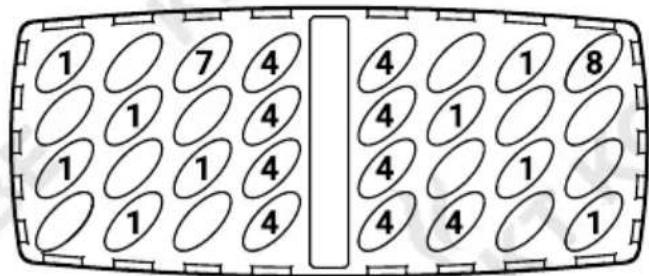

6 Besteckkorb
7 Oberer Geschirrkorb
7.1 Besteckablage

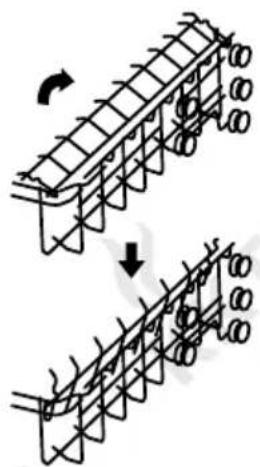

7.2 Tassenablage
7.3 Unterer Sprüharm

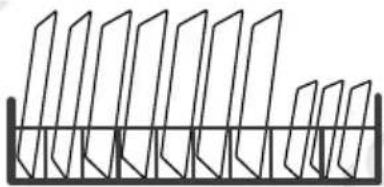

8 Unterer Geschirrkorb

1.2 Geräteeigenschaften

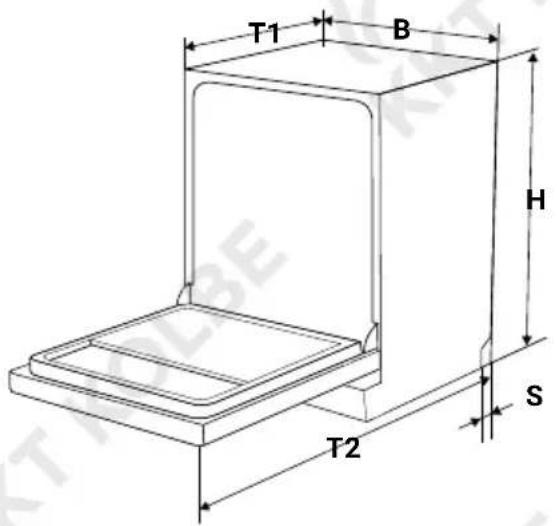

Produktmaße

Breite (B) 44,8 cm

Tiefe (T1) 57 cm

Tiefe (T2) inkl. geöffneter Tür 115 cm

Sockelrücksprung (S) 4,6 cm

Höhe (H) 81,5 cm

max. Höhe 86,5 cm mit ausgedrehten Füßen

Stromkabel-Länge 150 cm

Abwasserschlauch- Länge 140 cm

Aquastop-Länge 150 cm

Höhe der Sockelblende 10 - 15 cm

Maße der Türblende B 43,9 ± 0,1 cm H 59,5 ± 0,1 cm

Hinweise zum Betrieb

• Maximal zulässiger Wasserdruck / Zulauf: 1 MPa.
• Minimal erforderlicher Wasserdruck / Zulauf: 0,04 MPa.
• Beladungsgrenze pro Spülgang: 9 Geschirrsets.
• Energiesparfunktion: Im Standby-Modus schaltet sich das Gerät nach 15 Minuten ohne Eingabe ab.

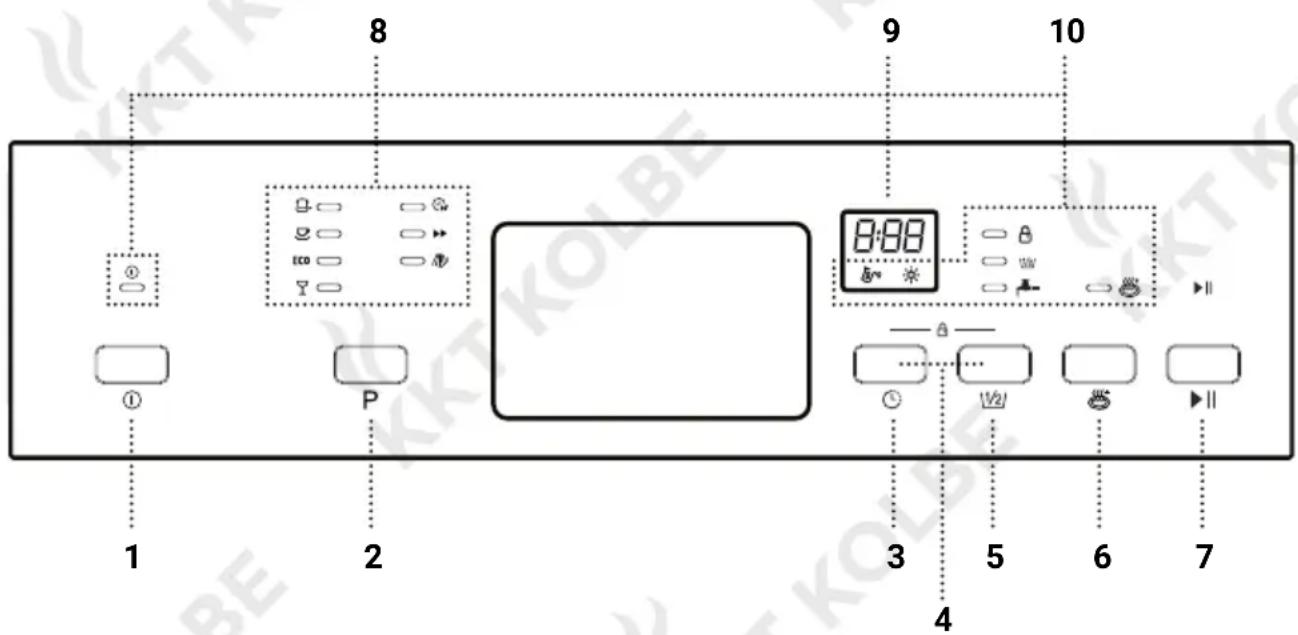

1.3 Bedienfeld

1 An Aus Ein- / Ausschalte des Geräts durch Tastendruck. Signalleuchte leuchtet auf.
2 P Programm Programmwahl durch ggf. wiederholten Tastendruck. Entsprechende Programm-Indikatorleuchte leuchtet auf.
3 © Starzeitvorwahl Verschieben des Startzeitpunkts des gewählten Programms um jeweils 1 Stunde pro Tastendruck (Max. 24 Std.).
4 Tastensperre / Kindersicherung Sperren / Entsperren des Bedienfelds (außer An/Aus) durch Gedrückthalten der Tasten und (3/8ek.). Indikatorleuchte leuchtet auf.
5 Halbe Ladung Reduzierter Energie- und Wasserverbrauch für Spülgänge mit halber Ladung durch Tastendruck. Indikatorleuchte leuchtet auf. Wählbar für Programme 📋, 🚗 und 🌐
6 Extra Trocknen Verstärkte Trocknungsleistung durch Tastendruck. Indikatorleuchte leuchtet auf.
7 ▶Ⅱ Start / Pause Betriebsstart / Pausieren des gewählten Programms durch Tastendruck.

8 Programm-Indikatorleuchten

Intensiv

Universal

Eco

Glas

Anzeige des aktuell gewählten Programms / Programmdetails siehe Tabelle im entsprechenden Kapitel.

90 Minuten

Schnell

Vorspülen

9 8:88 Display Zeit- / Statusanzeige / Anzeige von Fehlercodes.

10 Signal- und Indikatorleuchten

① An Zeigt an, dass das Gerät eingeschaltet ist.

Salz Zeigt an, wenn Spülsalz eingefüllt werden muss.

Klarspüler Zeigt an, wenn Klarspüler eingefüllt werden muss.

Tastensperre / Kindersicherung

Halbe Ladung Zeigt aktuell gewählte Funktion „Halbe Ladung“ an.

Fehler Zeigt an, wenn der Wasserzulauf abgeschaltet ist / Wasserzulauf nicht funktioniert.

Extra Trocknen Zeigt aktuell gewählte Funktion „Extra Trocknen“ an.

2. Benutzung des Geschirrspülers

2.1 Vor dem ersten Gebrauch

• Um das Gerät zu installieren, befolgen Sie die Installationsanweisungen in diesem Handbuch.
• Stellen Sie den Wässerenthärter entsprechend Ihrer Wasserhärte ein.
  • Befüllen Sie den Salzbehälter.
• Befüllen Sie Klarspülbehälter und stellen Sie die gewünschte Dosierung ein.
• Befüllen Sie den Spülmittelspender.

Hinweis

Sollte ihr Gerät zu Beginn leicht nach Lösungsmittel o.ä. riechen, ist das normal.

Bei Neugeräten können bei den ersten 20 bis 30 Spülgängen durch die Erwärmung Plastik- und Kunststoffgerüche auftreten. Diese bauen sich nach und nach jedoch ab.

2.2 Wasserenthärter

Der Wasserenthärter is tdazu bestimmt, Kalk, Mineralien und Salze aus dem Wasser zu entfernen, um ein optimales Spülergebnis zu gewährleisten und Kalkrückstände auf Geschirr, Zubehör und Geräteteilen, sowie schädliche oder nachteilige Auswirkungen auf den Betrieb des Geräts durch Ablagerungen in Folge von hartem Wasser zu vermeiden.

Je mehr Mineralien vorhanden sind, desto härter ist Ihr Wasser. Dies variiert von Ort zu Ort.

Für Informationen über die Härte Ihrer Wasserversorgung wenden Sie sich an Ihre örtliche Wasserbehörde.

Einstellen der Salzdosierung

Der Wasserenthärter muss entsprechend der Härte des Wassers in Ihrer Region manuell eingestellt werden.

• Schalten Sie das Gerät ein.
- Drücken Sie innerhalb von 60 Sekunden nach dem Einschalten die Programmtaste P länger als 5 Sekunden, um den Einstellungsmodus für den Wasserenthärter zu starten.
- Drücken Sie die Programm-Taste P so oft, bis die Ihrer Wasserhärte entsprechende Dosierungseinstellung auf dem Display erscheint (Reihenfolge: H1→H2→H3→H4→H5→H6; siehe Tabelle)
- Drücken Sie die Ein/Aus-Taste ①, um die Einstellung zu be-stätigen.

°dH (D)	Wasserhärte		Mmol/l	Dosierungs-einstellung	Salz-verbrauch
	°fH (F)	°Clarke (GB)
0 - 50 - 90 - 60 - 0.94 H1 0
6 - 11	10 - 20	7 - 14	1.0 - 2.0	H2	9
12 - 17	21 - 30	15 - 21	2.1 - 3.0	H3	12
18 - 22	31 - 40	22 - 28	3.1 - 4.0	H4	20
23 - 34	41 - 60	29 - 42	4.1 - 6.0	H5	30
35 - 55	61 - 98	43 - 69	6.1 - 9.8	H6	60

• 1^ = 1.25^ = 1.78^ = 0.178mmol / l
• Werkseinstellung: H3

Befüllen des Salzbehälters

Achtung! Beschädigungsgefahr!

• Jede Salzart, die nicht speziell für die Verwendung in Geschirrspülmaschinen vorgesehen ist, insbesondere Speisesalz, beschädigt den Wasserenthärter. Verwenden Sie nur für Geschirrspülmaschinen bestimmtes Spülsalz.
• Verbleiben evtl. verschüttete Salzkörner oder Salzwasser für längere Zeit auf dem Boden der Maschine, kann dies zu Korrosion führen. Um dies zu vermeiden, befüllen Sie den Wasserenthärter erst kurz vor dem Starten eines Spülgangs mit Salz.

- Entfernen Sie den unteren Geschirrkorb und schrauben Sie den Deckel des Salzbehälters ab. (Position siehe Abschnitt Gerätekomponenten)

- Setzen Sie das Ende des mitgelieferten Trichters in die Öffnung und füllen Sie etwa 1,5kg Geschirrspülersalz ein.

- Füllen Sie den Salzbehälter bis zum Maximum mit Wasser. Es ist normal, dass eine kleine Menge Wasser aus dem Salzbehälter austritt.

• Schrauben Sie den Deckel wieder fest auf den Salzbehälter auf.
• Unmittelbar nach dem Einfüllen des Salzes in den Salzbehälter sollte ein Spülgang gestartet werden (Wir empfehlen die Verwendung eines Kurzprogramms). Andernfalls können das Filtersystem, die Pumpe oder andere wichtige Teile der Maschine durch Salzwasser beschädigt werden.

Hinweise

• Der Salzbehälter darf nur dann nachgefüllt werden, wenn dies durch das Salz-Symbol auf dem Display angezeigt wird.
• Das Symbol verschwindet vom Display, nachdem der Salzbehälter mit Salz gefüllt wurde. Je nachdem, wie gut sich das Salz aufl öst, kann es jedoch auch noch einige Zeit leuchten, wenn der Salzbehälter bereits gefüllt ist.
• Wenn Salz verschüttet wurde, führen Sie ein Vorwasch- oder Schnellprogramm durch, um es zu entfernen.

Um Beschädigungen am Gerät zu vermeiden, beachten Sie folgende Hinweise:

• Ihr Geschirrspüler ist für die Verwendung von fl üssigen Klarspülern ausgelegt.
• Verwenden Sie nur Marken-Klarspülmittel für Geschirrspülmaschinen.
• Füllen Sie den Klarspülerspender niemals mit anderen Substanzen (z.B. Geschirrspülmittel, fl üssiges Spülmittel).

Der Klarspüler wird bei der letzten Spülung freigesetzt, um zu verhindern, dass Wasser auf Ihrem Geschirr Tröpfchen bildet, die Flecken und Streifen hinterlassen können.

Außerdem verbessert er die Trocknung, indem er das Wasser vom Geschirr abperlen lässt.

Hinweise

• Die Intervalle, nach denen der Spender befüllt werden muss, hängt von der Anzahl der Spülgänge und der Dosierungseinstellung ab.
- Wenn Klarspüler benötigt wird, wird dies durch den Klarspülindikator (*) angezeigt.
- Füllen Sie den Behälter nicht zu voll.

Befüllen / Nachfüllen des Klarspülbehälters

• Öffnen Sie den Deckel des Klarspülbehälters, indem Sie ihn am Griff nach oben klappen (1).
• Füllen Sie den Klarspüler in den Spender (2). Achten Sie dabei darauf, ihn nicht zu überfüllen.
  • Schließen Sie den Deckel wieder (3).

Einstellen der Klarspüldosierung

• Schalten Sie das Gerät ein.
- Drücken Sie innerhalb von 60 Sekunden nach dem Einschalten die Programmtaste P länger als 5 Sekunden und drücken Sie dann die Taste für die Starzeitvorwahl ⏻, um den Einstellungsmodus für die Klarspüldosierung zu starten. Der Klarspülindikator ✉ blinkt mit einer Frequenz von 1 Hz.
- Drücken Sie die Programmtaste P so oft, bis die gewünschte Einstellung entsprechend Ihren Nutzungsgewohnheiten angezeigt wird (Reihenfolge: D1→D2→D3→D4→D5→D1; Je höher dabei die Zahl, desto höher die Klarspülerdosis).
- Warten Sie 5 Sekunden oder drücken Sie die Ein/Aus-Taste ①, um die Einstellung zu bestätigen.

2.4 Spülmittelspender

Warnung!

Geschirrspülmittel ist ätzend und bei Verschlucken kann zum Tod führen!

Bewahren Sie Geschirrspülmittel außerhalb der Reichweite von Kindern auf und vermeiden Sie Augen- und Hautkontakt.

Die chemischen Bestandteile, aus denen sich handelsübliche Spülmittel zusammensetzen, sind notwendig, um sämtliche Verschmutzungen zu entfernen, aufzulösen und aus der Maschine auszuspülen.

Reinigungsprodukte mit Kennzeichnungen wie z.B. „Bio“ oder „Öko“ enthalten in der Regel nur geringe Mengen an umweltschädlichen Wirkstoffen.

Die Reinigungswirkung kann dadurch eingeschränkt sein.

• Verwenden Sie nur speziell für den Gebrauch in Geschirrspülmaschinen bestimmtes Spülmittel.
• Halten Sie Spülmittelpulver fri sch und trocken.
• Geben Sie pulverförmiges Spülmittel erst kurz vor Start eines Spülgangs in den Spender.

Befüllen / Nachfüllen des Spülmittelspenders

• Öffnen Sie den Spenderdeckel, in dem Sie die Entriegelungstaste nach rechts schieben (1).
• Geben Sie das Spülmittel für den Hauptspülgang in das Spülmittelfach des Spenders (2).

Für ein besseres Reinigungsergebnis, insbesondere bei starker Verschmutzung, geben Sie zusätzlich eine kleine Menge Spülmittel für die Vorspülphase auf die Innenseite der Gerätetür.

- Schließen Sie die Klappe, indem Sie sie nach vorne schieben und dann nach unten drücken (3).

Der Spülmittelbedarf hängt vom Verschmutzungsgrad ab und kann unterschiedlich ausfallen.

Befolgen Sie die Herstellerempfehlungen.

2.5 Vorbereitung und Einlegen des Geschirrs

Empfehlungen und Hinweise zu Geschirr und Utensilien

• Achten Sie beim Kauf von Geschirr und Utensilien darauf, dass diese als spülmaschinenfest gekennzeichnet sind.
• Für bestimmte Artikel kann es wichtig sein, ein Programm mit der niedrigstmöglichen Temperatur zu wählen.
• Um Schäden zu vermeiden, nehmen Sie Glas und Besteck nicht sofort nach Beendigung des Programms aus der Spülmaschine.

Ungeeignet für Geschirrspüler

• Kunststoffartikel, die nicht hitzebeständig sind
• Älteres Besteck mit geklebten Teilen, die nicht temperaturbeständig sind
• Verklebte Besteckteile oder Geschirr
• Gegenstände aus Zinn oder Kupfer
• Kristallglas
• Gegenstände aus nicht rostfreiem Stahl
• Schneidbretter aus Holz, Holzpätten
• Gegenstände aus synthetischen Fasern

- Besteck mit Griffen aus Holz, Horn, Porzellan oder Perlmutt

Eingeschränkt geeignet für Geschirrspüler

• Einige Arten von Gläsern können nach zahlreichen Spülgängen stumpf werden.
• Silber- und Aluminiumteile neigen dazu, sich beim Waschen zu verfärben.
• Glasierte Muster können verblassen, wenn s e häufig g in der Maschine gewaschen werden.

Vor dem Beladen des Geschirrspülers

• Entfernen Sie grobe Speisereste von Geschirr und Utensilien.
• Weichen Sie angebrannte Speisereste ein.
• Das Geschirr von Hand vorzuspülen, ist nicht notwendig (siehe hierzu auch Hinweise zu Wasser- und Energieersparnis).

Einlegen von Geschirr und Utensilien

Vorsicht!

Scharfe oder spitze Utensilien, die in aufrechter Position gelagert werden, stellen eine potentielle Verletzungsgefahr dar! Stecken Sie diese immer mir der Spitze nach unten in den Besteckkorb oder legen Sie sie waagerecht in den oberen Geschirrkorb ein.

• Legen Sie alle Geschirrteile und Utensilien so ein, dass sich die Sprüharme frei drehen können.
• Achten Sie darauf, dass die Türdichtung nicht berührt wird.
• Um Beschädigungen zu vermeiden, achten Sie darauf dass sich Gläser nicht gegenseitig berühren.
• Legen Sie Geschirr und Utensilien so ein, dass sie fest sitzen und nicht umkippen oder durch den Wasserstrahl nicht bewegt werden können.
• Richten Sie die Öffnungen von Gefäßen wie Tassen, Gläser, Kochgeschirr usw. nach unten und richten Sie gebogene oder mit Vertiefungen versehene Teile (z.B. mit vertieften Böden) schräg aus, so dass das Wasser ablaufen kann.
• Legen Sie Geschirr und Besteck nicht ineinander oder aufeinander.
• Spülen Sie sehr kleine Gegenstände nicht in der Spülmaschine, da sie leicht aus den Körben herausfallen können.
• Zur Optimierung von Spülergebnis und Energieverbrauch achten Sie darauf, den Geschirrspüler nicht zu überlasten.

2.6 Geschirr- und Besteckkörbe

Oberer Geschirrkorb

Der obere Korb ist für empfindliches und leichtes Geschirr vorgesehen, wie Gläser, Kaffee- und Teetassen und Untertassen, sowie Teller, kleine Schalen und leicht verschmutzte Pfannen.

Beispiel zur Beladung des Oberkorbs \*

1 Tassen
2 Untertassen
3 Gläser
4 Becher / große Tassen
5 Dessert-/ Salatschalen
6 Glasschale

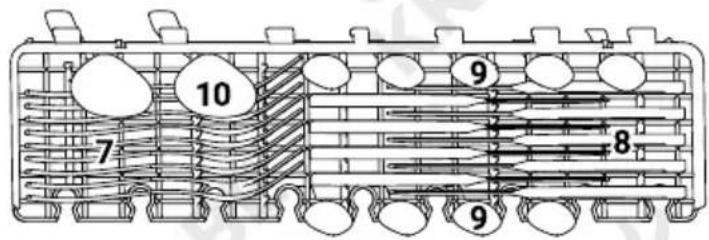

Die Besteckablage ist nur für fl aches, leichtes Besteck bestimmt.

Deren Belastungsgrenze I egt bei 1,5 kg.

7 Gabeln
8 Messer
9 Dessertlöffel
10 Servierlö felf

Tassenablage

Bei erhöhtem Platzbedarf im oberen Korb können Sie die Tassenablage nach oben klappen, so dass Sie hohe Gläser dagegen lehnen können, bzw. können Sie diese auch komplett abnehmen, wenn Sie sie nicht benötigen.

Höhenanpassung des Oberkorbs

Um höheres Geschirr entweder im oberen oder im unteren Korb unterzubringen, können Sie die Höhe des oberen Geschirrkorbs einfach anpassen:

• Ziehen Sie den oberen Korb heraus (1).
• Entfernen Sie den oberen Korb (2).
- Bringen Sie den oberen Korb mit den Rollen an der gewünschten Position an (3).
• Schieben Sie den Korb wieder ein (4).

Unterer Geschirrkorb

Große und schwer zu reinigende Geschirrstücke und Utensilien sollten in den unteren Korb eingelegt werden, wie z.B. Töpfe, Pfannen, Deckel, Servierschalen und Schüsseln.

• Platzieren Sie Serviergeschirr und Deckel möglichst an den Seiten, um die Drehung des oberen Sprüharms nicht zu blockieren.
• Beachten Sie den empfohlenen Höchstdurchmesser von 19 cm für Geschirr, das an der an der Vorderseite des Korbs und in einer Linie mit dem Spülmittelspender platzierte wird, um dessen Öffnung nicht zu behindern.

Beispiel zur Beladung des Unterkorbs \*

1 Untertassen
2 Dessert-/ Salatschale
3 Dessertteller
4 Essteller
5 Suppenteller
6 Melamin-Dessertteller
7 Melaminschale
8 Ovale Platte
9 Klein r Topf
10 Besteckko b r

Umklappen der Geschirrhalter

Die „Rechen“ des unteren Korbes dienen zur Aufnahme von Tellern und Platten.

Sie können umgeklappt werden, um mehr Platz für große Stücke zu schaffen.

Scharfe oder spitze Utensilien stellen eine potenzielle Verletzungsgefahr dar!

Positionieren Sie diese immer mit der Spitze nach unten und lassen Sie sie nicht durch den Boden des Korbes ragen.

- Stecken Sie das Besteck an den vorgesehenen Stellen in den Besteckkorb.

- Achten Sie darauf, dass es nicht aneinander liegt, da dies das Spülergebnis beeinträchtigen kann.

Beispiel zur Beladung des Besteckkorbs \*

1 Suppenlöffel

2 Gabeln

3 Messer

4 Teelöffel

5 Dessertlöffel

6 Servierlöffel

7 Serviergabel

8 Soßen öffell

3. Betrieb des Geschirrspülers

3.1 Übersicht der Spülprogramme

Programm	Programm-information	Programm-ablauf	Spülmit-telbedarfVor/Haupt	Lauf-zeit	Energie-bedarf	Wasser-bedarf	Klar-spüler-bedarf
Intensiv	Für stark ver-schmutztesGeschirr und normalverschmutzte Töpfe,Pfannen, Schüsseln usw. mit angetrock-neten Lebensmittel-resten.	Vorspülen (50°C)Waschen (65°C)SpülenSpülenSpülen (65°C)Trocknen	4 / 13g	205min	1,378kWh	15,3 L Ja
Universal	Für normal ver-schmutzte Töpfe,Teller, Gläser und leicht verschmutzte Pfannen.	Vorspülen (45°C)Waschen (55°C)SpülenSpülen (65°C)Trocknen	4 / 13g	175min	1,287kWh	13,1 L Ja
ECO	Effizientestes Pro-gramm für normalverschmutztesGeschirr hinsichtlichdes Energie- und Wasserverbrauchs.	Waschen (45°C)SpülenSpülen (60°C)Trocknen	17g	235min	0,704kWh	9,0 L Ja
Glas	Für leicht ver-schmutztes Ge-schirr und Gläser.	VorspülenWaschen (50°C)SpülenSpülen (65°C)Trocknen	4 / 13g	120min	0,934kWh	13,1 L Ja
90 Min.	Für normalverschmutzteLadungen,die schnell gespültwerden müssen.	Waschen (60°C)SpülenSpülen (65°C)Trocknen	17g	90min	1,234kWh	10,2 L Ja
▶▶Schnell	Kurzprogramm fürleicht verschmutz-tes Geschirr, daskeine Trocknung benötigt.	Waschen (50°C)SpülenSpülen (45°C)	12g	30min	0,611kWh	10,0 L Nein
Vorspülen	Zum Vorspülenvon Geschirr, dasSie später am Tagspülen möchten.	Vorspülen	-	15min	0,020kWh	3,6 L Nein

Das ECGrogramm eignet sich am besten zur Re nigung von normal verschmutztem Geschirr und ist für diesen Zweck mit Blick auf den kombinierten Energie- und Wasserverbrauch am effizientesten.

Es wird auch für den Testzyklus zur Einhaltungsprüfung der EU-Ökodesign Vorschriften verwendet.

Die Angaben der weiteren Programme dienen als Richtwerte.

3.2 Spülvorgang

Programmwahl und Betriebsstart

• Ziehen Sie die Geschirrkörbe heraus, beladen Sie diese wie zuvor beschrieben und schieben Sie sie wieder vollständig hine in. Es wird empfohlen, zuerst den unteren Korb zu beladen.
• Befüllen Sie den Spülmittelspender entsprechend Ihres aktuellen Bedarfs.
• Stellen Sie sicher, dass der Stecker in die Steckdose eingesteckt und die Wasserversorgung auf vollen Druck aufgedreht ist.
• Schließen Sie die Tür und drücken Sie die Ein/Aus Taste ①, um das Gerät einzuschalten.
• Wählen Sie das gewünschte Spülprogramm, indem Sie die Programmtaste P so oft drücken, bis der entsprechende Programmindikator aufl euchtet.
• Drücken Sie die Start/Pause-Taste ▶Um den Betrieb zu starten.

Programmänderung während des Betriebs

Ein Programm kann nur kurz nach dem Start geändert werden, da sonst das Spülmittel bereits freigesetzt oder das Spülwasser schon abgelassen sein kann. Ist dies der Fall, muss der Geschirrspüler neu eingestellt werden und das Spülmittel muss nachgefüllt werden.

Um die Programmeinstellung zurückzusetzen, gehen Sie wie folgt vor:

• Drücken Sie die Start/Pause-Taste ▶II, um den Betrieb zu unterbrechen.
• Drücken Sie die Programmtaste P für mehr als 3 Sekunden. Das Programm wird abgebrochen.
• Wählen Sie das gewünschte Programm, wie zuvor besch lieben.
• Drücken Sie die Start/Pause-Taste ▶II. Der Betrieb startet nach 10 Sekunden.

Einlegen von Geschirr nach Programmstart

Vorsicht!

Aus dem Gerät entweichender Dampf kann sehr heiß sein und Verbrühungen verursachen.

Öffnen Sie die Tür nach Betriebsstart nur sehr vorsichtig

Vergessene Geschirrstücke können jederzeit eingelegt werden, solange der Spülmittelspender sich noch nicht geöffnet hat. Ist dies der Fall, gehen Sie dazu wie folgt vor:

• Drücken Sie d'e Start/Pause-Taste ▶II, um den Betrieb zu unterbrechen.
• Warten Sie 5 Sekunden und öffnen Sie dann die Tür.
• Fügen Sie das/die vergessene(n) Geschirr(teile) hinzu.
• Schließen Sie die Tür.
• Drücken Sie die Start-/Pause-Taste ▶II. Der Betrieb wird nach 10 Sekunden fortgesetzt.

3.3 Zusatzfunktionen

Startzeitvorwahl

Mit dieser Funktion können Sie den Startzeitpunkt des gewählten Programms um die festgelegte Zeit verschieben.

• Wählen Sie ein Spülprogramm wie zuvor beschrieben.
• Drücken Sie die Taste für die Startzeitvorwahl so oft, bis die gewünschte Verzögerungszeit angezeigt wird. Jeder Tastendruck verlängert die Zeitspanne um je 1 Stunde (Max. 24 Std.).
• Drücken Sie die Start/Pause-Taste ▶II.
• Nach Ablauf der eingestellten Zeit wird das Spülprogramm automatisch gestartet.

Halbe Ladung

Wählen Sie diese Funktion, wenn das Gerät nur zur Hälfte beladen ist, um den Energie- und Wasserverbrauch des gewählten Programms zu reduzieren.

• Wählen Sie eines der folgenden Spülprogramme: ☐, ☐, Eoder . ☑so
• Drücken Sie die Taste für Halb eLadung 1½/ Die entsprechende Indikatorleuchte zeigt die Aktivierung der Funktion an.
• Starten Sie den Betrieb mit der Start/Pause-Taste ▶II

Extra Trocknen

Wählen Sie diese Funktion für besonders effekte Trocknungsleistung. Die Temperatur wird dadurch erhöht und die Trocknungswirkung verstärkt.

• Wählen Sie ein Spülprogramm wie zuvor beschrieben.
• Drücken Sie die Taste für Extra Trocknen Die entsprechende Indikatorleuchte zeigt die Aktivierung der Funktion an.
• Starten Sie den Betrieb mit der Start/Pause-Taste ▶II

Tastensperre / Kindersicherung

Mit dieser Funktion können Sie das Bedienfeld sperren, um unbeabsichtigtes Bedienen, z.B. durch Kinder, zu vermeiden.

Alle Tasten außer der Ein/Aus-Taste Ⓞ sind dann funktionslos.

• Halten Sie die Tasten für Startzeitvorwahl Ⓛ und Halbe Ladung 🏠 gleichzeitig 3 Sekunden lang gedrückt.
  Die Indikatorleuchte zeigt die Aktivierung der Tastensperre an. Das Bedienfeld ist gesperrt.

- Um das Bedienfeld wieder zu entsperren halten Sie die Tasten und Verneut 3 Sekunden lang gedrückt.

Das Erlöschen der Indikatorleuchte zeigt die Deaktivierung der Tastensperre an und Sie können das Bedienfeld wieder normal benutzen.

3.4 Entnahme des Geschirrs

Vorsicht!

Das Geschirr kann unmittelbar nach Ende des Spülgangs sehr heiß sein! Achten Sie darauf, sich nicht zu verbrennen.

Achtung!

Heißes Geschirr ist stoßempfändlich.

Um Schäden zu vermeiden, lassen Sie es etwa 15 Minuten abkühlen, bevor Sie es aus der Maschine nehmen.

Hinweis

Um zu verhindern, dass Wasser aus dem oberen Korb in den unteren Korb tropft, leeren Sie zuerst den unteren Korb und danach den oberen.

4. Reinigung und Pfl ege

Damit Ihr Gerät voll funktionsfähig bleibt, sein Aussehe rbehält und um Geruchsbildungen vorzubeugen, halten Sie es stets sauber und pflegen Sie es gut.

Entfernen Sie Verschmutzungen, Ablagerungen oder Fremdkörper möglichst immer sofort und säubern Sie sämtliche Geräteteile mindestens einmal in der Woche, wie im Folgenden beschrieben.

Vorsicht!

Um Stromschläge and Kurzschlüsse zu vermeiden, trennen Sie das Gerät vor Reinigungs- und Wartungsarbeiten von der Stromzufuhr.

4.1 Reinigung des Geschirrspülers

Achtung!

Um Beschädigungen zu vermeiden, befolgen Sie die folgenden Anweisungen bei der Reinigung:

• Achten Sie darauf, dass keine Flüssigkeiten in das Türschloss und die elektrischen Komponenten eindringen können. Vermeiden Sie deshalb auch die Verwendung von Sprühreinigern.
• Verwenden Sie keine Scheuermittel oder Scheuerschwämme, da diese die Oberfl ächen beschädigen können. Dies gilt auch für einige Papiertücher.
• Verwenden Sie keine Lösungsmittel zur Reinigung.

- Verwenden Sie zur Reinigung der Außenseite und des Türbereichs nur ein Tuch mit warmem Seifenwasser.

Hinweis: Die Seiten der Gerätetür werden beim Spülen nicht von den Sprüharmen erreicht.

Säubern Sie diese ggf. vor dem Schließen der Tür.

- Säubern Sie das Bedienfeld nur mit einem weichen, feuchten Tuch.

- Reinigen Sie die Türdichtungen regelmäßig mit einem weichen, feuchten Tuch.

- Um die Innenfl ächen des Geräts zu reinigen, verwenden Sie ein mit Wasser und etwas Essig befeuchtetes Tuch oder ein für Geschirrspülmaschinen bestimmtes Reinigungsprodukt.

4.2 Filtersystem

Achtung!

Bei Benutzung des Geschirrspülers ohne oder mit unsachgemäß eingesetzten Filtern können grobe Schmutzpartikel in das System gelang en und eine Verstopfung verursachen, die Leistung des Geräts verringern und Geschirr und Utensilien beschädigen.

• Benutzen Sie den Geschirrspüler nie ohne Filter.
• Achten Sie darauf alle Teile des Filtermoduls wieder korrekt einzusetzen.

Das Filtersystem im Boden des Maschineninnenraums hält grobe Verschmutzungen beim Spülen zurück. Diese können die Filter auch verstopfen.

Überprüfen Sie deshalb regelmäßig den Zustand der Filter und reinigen Sie sie bei Bedarf, mindestens jedoch einmal in der Woche, unter fließendem Wasser, wie in diesem Kapitel beschrieben.

Entnahme des Filtermoduls

• Greifen Sie den Grobfi Iter und drehen Sie ihn gegen den Uhrzeigersinn, um das Filtermodul zu entriegeln.
• Heben Sie das Filtermodul nach oben und aus dem Geschirrspüler heraus.
• Achten Sie darauf, dass keine Fremdkörper in die Öffnung gelangen können.

Auseinandernehmen und Reinigung des Filtermoduls

• Ziehen Sie den Feinfi Iter von der Unterseite des Filtermoduls ab.
• Nehmen Sie den Grobfi Iter vom Hauptfi Iter ab, indem Sie die Befestigungslaschen leicht zusammendrücken und ihn nach oben herausziehen.

1 Grobfi Iter
2 Hauptfi Iter
3 Feinfi Iter

• Entfernen Sie evtl. Fremdkörper aus den Filtern und säubern sie diese von groben Speiseresten, indem Sie diese unter fließendem Wasser spülen.
• Für die gründliche Reinigung verwenden Sie eine weiche Reiniungsbürste.

Wiedereinsetzen des Filtermoduls

• Bauen Sie die Filter in der umgekehrten Reihenfolge der Demontage wieder zusammen.
• Setzen Sie das Filtermodul wieder ein.
• Drehen Sie den Grobfi Iter im Uhrzeigersinn bis zum Schließpfeil, ziehen Sie in jedoch nicht zu fest an.

twasserchemikalien können die Düsen der Sprüharme verstopfen und die Lager blockieren. Deswegen ist es notwendig, die Sprüharme regelmäßig zu reinigen.

Abnehmen und Reinigung der Sprüharme

• Um den oberen Sprüharm zu entfernen, halten Sie ihn am Drehpunkt in der Mitte fest und drehen Sie den Sprüharm gegen den Uhrzeigersinn.
• Um den unteren Sprüharm zu entfernen, ziehen Sie diesen nach oben heraus.
• Waschen Sie die Sprüharme in warmem Wasser mit etwas Seife und benutzen Sie eine weiche Bürste, um die Düsen zu reinigen und evtl. vorhandene Fremdkörper aus diesen zu entfernen.
• Setzen Sie sie nach gründlicher Reinigung weder ein.

4.4 Pfl ege des Geschirrspülers

Nach jedem Spülgang

Lassen Sie nach jedem Spülgang die Tür für einige Zeit leicht geöffnet, damit Feuchtigkeit und Gerüche nicht im Gerät eingeschlossen werden.

Dichtungen

Einer der Faktoren, die zu Geruchsbildung in der Spülmaschine führen, sind Lebensmittelrückstände, die auf den Dichtungen zurückbleiben.

Eine regelmäßige Reinigung mit einem feuchten Schwamm verhindert dies.

Instandhaltung

Während der Verwendung des Geschirrspülers können sich Ablagerungen von Schmutz oder Kalk bilden, die die Funktion des Geräts maßgeblich beeinträchtigen können.

Um dies zu verhindern, beachten Sie die folgenden Anweisungen:

• Achten Sie stets auf ausreichenden Füllstand des Salzbehälters und die korrekte Dosierungseinstellung entsprechend Ihrer Wasserhärte (siehe entspr. Abschnitt).
• Reinigen Sie die Gerätekomponenten regelmäßig, wie zuvor beschrieben.

Wir empfehlen die zusätzliche Reinigung des Geräts mit einem handelsüblichen Maschinenreiniger für Geschirrspüler nach Herstellerangaben alle 1-3 Monate.

Frostschutz

Treffen Sie im Winter bei Bedarf folgende Frostschutzmaßnahmen nach jedem Spülgang:

• Unterbrechen Sie die Stromzufuhr.
• Schalten Sie die Wasserzufuhr ab und trennen Sie den Zulaufschlauch vom Wasseranschluss.
• Entleeren Sie Wasserrückstände aus dem Zulaufschlauch und dem Wasseranschluss (Halten Sie einen entsprechenden Auffangbehälter bereit).
• Schließen Sie den Zulaufschlauch wieder an.
• Entfernen Sie den Filter im Boden des Geräteinnenraums und saugen Sie Wasserrückstände in der Wanne darunter mit einem Schwamm auf.

Wenn das Gerät eine längere Zeit nicht benutzt wird

Z.B. vor mehrtägiger Abwesenheit wird empfohlen, einen Waschgang leer durchzuführen und dann den Stecker aus der Steckdose zu ziehen, die Wasserzufuhr abzuschalten und die Gerätetür leicht geöffnet zu lassen.

Dies trägt zum Erhalt der Türdichtungen bei und verhindert die Bildung von Gerüchen im Gerät.

Bewegen des Geschirrspülers

Wenn das Gerät bewegt werden muss, versuchen Sie, es in vertikaler Position zu halten.

Wenn unbedingt notwendig, kann es auf die Rückseite gekippt werden.

5. Problemlösung

5.1 Probleme, mögliche Ursachen und Lösungen

Problem Mögliche Ursache Lösungsvorschläge

Das Gerät arbeitet nicht.	Sicherung oder Schutzschalter ausgelöst	Entfernen Sie ggf. weitere Geräte aus dem Stromkreis des Geschirrspülers und setzen Sie Sicherung bzw. schalten Sie den Schutzschalter wieder ein.
	Keine Stromzufuhr Versichern Sie sich, dass der Geschirrspüler eingeschaltet ist, das Netzka-bel ordnungsgemäß an die Steckdose angeschlossen ist und kein Stromausfall vorliegt.
	Wasserdruck niedrig	Prüfen Sie, ob die Wasserversorgung ordnungsgemäß angeschlossen und der Zulauf aufgedreht ist.
	Gerätetür nicht richtig geschlossen	Prüfen Sie, ob die Tür richtig geschlossen und verriegelt ist.
Das Wasser wird nicht abgepumpt.	Blockierter Ablaufschlauch	Überprüfen Sie den Ablaufschlauch auf Knicke oder Klemmstellen.
	Filter verstopft Prüfen Sie den Grobfi Iter.
	Ablaufrohr verstopft Prüfen Sie, ob das Wasser der Küchenspüle gut abläuft. Ist dies nicht der Fall, wenden Sie sich an eine zertifi er- te Installationsfachkraft.
Schaum im Ablass Falsches Reinigungsmittel		Öffnen Sie den Geschirrspüler. Wenn sich der Schaum aufgelöst hat, geben Sie ca. 4L kaltes Wasser in den Ablass. Schließen Sie die Tür und starten Sie ein Programm und brechen Sie dieses nach dem Abpumpen ab. Wenn noch Schaum vorhanden ist, wiederholen sie den Vorgang. Verwenden Sie nur Spülmittel für Geschirrspülmaschinen.

Problem Mögliche Ursache Lösungsvorschläge

Flecken im Ablauf Verwendung von Reinigungsmittel mit Farbstoff		Verwenden Sie farbstofffreie Reiniger
Weißer Film im Innenraum des Geräts	Ablagerungen von Hartwassermineralien	Reinigen Sie den Innenraum mit einem feuchten Schwamm und Reinigungsmittel für Geschirrspülmaschinen und tragen Sie Gummihandschuhe. Um Schaumbildung zu vermeiden, benutzen sie keine anderen Reiniger.
Rostfl ecken auf dem Besteck	Nicht rostfreie Utensilien oder Flugrost von solchen	Spülen Sie nur rostfreie Utensilien im Geschirrspüler.
Weiße Salzfl ecken auf Geschirr und Utensilien	Beim Einfüllen verschüttetes, nicht entferntes Salz	Führen Sie unmittelbar nach der Salzbefüllung immer ein Spülprogramm ohne Geschirr aus.
	Deckel des Wasserenthärters lose	Prüfen Sie den Sitz des Deckels und schrauben Sie ihn ggf. fest.
		Führen Sie zur Entfernung der Salzfl ecken einen weiteren Spülgang aus.
Weiße Kalkfl ecken auf Geschirr und Gläsern	Kalkablagerungen durch hartes Wasser	Fügen Sie mehr Reinigungsmittel hinzu.
Trübung auf Gläsern	Kombination aus weichem Wasser und zu viel Waschmittel	Verwenden Sie weniger Reinigungsmittel, wenn Sie weiches Wasser haben, und reinigen Sie die Gläser mit einem Kurzprogramm.
Schwarze oder graue Flecken auf dem Geschirr	Reibung von Aluminiumteilen an Geschirr	Entfernen Sie die Flecken mit einem milden Scheuermittel.
Spülmittelreste im Spender	Spenderklappe blockiert durch Geschirr	Ordnen Sie den Korbinhalt entsprechend neu an.

Problem Mögliche Ursache Lösungsvorschläge

Das Geschirr ist nicht sauber.	Geschirr nicht korrekt eingelegt	Befolgen Sie die Anweisungen im entsprechenden Kapitel
	Programm nicht leistungsfähig genug	Wählen Sie ein intensiveres Programm.
	Nicht genügend Spülmittel	Verwenden Sie mehr Spülmittel, oder wechseln Sie Ihr Spülmittel.
	Blockierte Rotation der Sprüharme	Ordnen Sie den Korbinhalt so an, dass sich die Sprüharme frei drehen können.
	Filtermodul verstopft oder falscheingesetzt; dadurch evtl. auch Funktions-einschränkung der Sprüharmdüsen	Reinigen Sie die Filter und/oder setzen Sie sie korrekt ein (Siehe entsprechen-des Kapitel).
	Verstopfte Sprüh-armdüsen	Reinigen Sie die Sprüharmdüsen.
Das Geschirr ist nicht trocken.	Falsche Ladung Beladen	Sie den Geschirrspüler wie im entsprechenden Kapitel beschrieben.
	Geschirr zu früh entfernt	Leeren Sie Ihren Geschirrspüler nicht sofort nach dem Spülen. Öffnen Sie die Tür leicht, damit der Dampf entweichen kann.Wenn das Geschirr abgekühlt ist, entladen Sie zuerst den unteren Korb, so dass Wasser aus dem oberen Korb nicht in diesen tropfen kann.
	Ungünstige Programmwahl	Bei kurzen Programmen ist die Spül-temperatur niedriger und die Trock-nungsleistung deshalb reduziert.Wählen Sie ein Programm mit einer langen Spülzeit.
	Besteck oder Geschirr mit minder-wertiger Beschich-tung	Besteck oder Geschirr dieser Art sind nicht für die Reinigung in der Spülma-schine geeignet. Das Wasser perlt an diesen nicht gut ab.

Problem Mögliche Ursache Lösungsvorschläge

Klopfendes Geräusch aus dem Gerät während des Betriebs	Behinderung der Sprüharmdrehung	Unterbrechen Sie das Programm, überprüfen Sie die Geschirrposition auf Blockaden und ordnen Sie diese ggf. neu an.
Klapperndes Geräusch aus dem Gerät während des Betriebs	Geschirr sitzt nicht fest im Korb	Unterbrechen Sie das Programm und ordnen Sie die Geschirrte le neu an.
Klopfendes Geräusch aus den Rohren	Ungünstige Installation oder Querschnitt der Rohrleitung	Dies hat keinen Einfluss auf die Funktion des Geschirrspülers.Wenden Sie sich im Zweifelsfall an eine zertifi zierte Installationsfachkraft.
Die Gerätetür lässt sich sehr schwer schließen.	Ungünstige Einstellung der Türfeder-Spannung	Passen Sie die Spannung der Türfeder an, wie im entsprechenden Kapitel beschrieben.

Bei gescheiterten Lösungsversuchen

Warnung!

Reparaturen und Modifi kationen am Gerät sind für unq uali fi - zierte Personen gefährlich und können Schäden verursachen! Nehmen Sie niemals selbstständig Reparaturen oder Verä derungen am Gerät vor und zerlegen Sie es nicht!

Sollte ein Problem durch die genannten Lösungsvorschläge nicht behoben werden können, wenden Sie sich an den Kundendienst oder an eine zertifi zierte Elektro- bzw. Installationsfachkraft.

5.2 Fehlermeldungen

Achtung!

• Zur Vermeidung von Wasserschäden: Wenn ein Überlauf auftritt, schalten Sie die Hauptwasserversorgung ab, bevor Sie weitere Schritte einleiten.
• Zur Vermeidung von Beeinträchtigung des Gerätes: Wenn sich aufgrund einer Überfüllung oder eines kleinen Lecks Wasser in der Bodenwanne befindet, entfernen Sie dieses vor der Wiederinbetriebnahme des Geschirrspülers.

Code Bedeutung Möglich Ursache

E1 Verlängerte Zulaufzeit	Wasserzulauf nicht vollständig aufgedrehtWasserzulauf eingeschränktWasserdruck zu niedrig
E3 Erforderliche Temperatur nicht erreicht	Fehlfunktion des Heiz-elements
E4 Überlauf	Leck
Ed Kommunikationsfehler zwischen Hauptplatin und Displayplatine	Offener StromkreisUnterbrechung der Kommunikationsleitung

6. Installation

Um den Geschirrspüler zu installieren, folgen Sie den folgenenden Anweisungen entsprechend der Kapitelreihenfolge.

6.1 Wasseranschluss

Achtung!

Um Schäden und Fehlfunktionen zu vermeiden, befolgen Sie nachstehende Hinweise und Anweisungen:

• Rohrinstallationen und Veränderungen an der Wasserversorgung müssen durch eine zertifi zierte Installationsfachkraft vorgenommen werden.
• Wenn die Leitungen des Wasseranschlusses neu sind oder über einen längeren Zeitraum nicht benutzt wurden, lassen Sie das Wasser laufen und versichern Sie sich, dass dieses klar und frei von Verunreinigungen ist.
• Verwenden Sie alte oder gebrauchte Schlauchsets nicht wieder zur Installation.
• Wenn Ihr Spülbecken über einen Schlauch verfügt, darf dieser nicht an der gleichen Wasserleitung wie der Geschirrspüler installiert sein, da er sonst platzen kann. Ziehen Sie diesen ggf. ab verschließen Sie die Öffnung.

Anschluss des Geräts an die Kaltwasserversorgung

• Ziehen Sie die Sicherheitszulaufschläuche vollständig aus dem Aufbewahrungsfach an der Rückseite des Geschirrspülers heraus.
• Schließen Sie den Zulaufschlauch mit der Schraubverbindung an eine Kaltwasserversorgung mit 3/4 Zoll-Gewinde an.
• Drehen Sie die Wasserversorgung vollständig auf, bevor Sie den Geschirrspüler starten.

Trennung des Geräts von der Wasserversorgung

• Stellen Sie die Wasserversorgung ab.
• Schrauben Sie den Zulaufschlauch vom Wasseranschluss ab.

Anschluss des Geräts an den Wasserablauf

- Führen Sie den Ablaufschlauch in ein Abfl ussrohr mit einem Mindestdurchmesser von 4 cm ein (A) oder lassen schließen Sie ihn an den Syphon des Waschbeckens an (B).

Beachten Sie dabei folgende Vorgaben:

• Der Ablaufschlauch muss korrekt montiert und fi xiert werden und darf nicht geknickt oder gequetscht werden.
• Der Ablaufanschluss darf nicht höher als 1000 mm über der Stellfl äche des Geschirrspülers liegen.
• Das freie Ende des Schlauchs darf nicht in Wasser eingetaucht werden, um ein Zurückfl ießen zu vermeiden.
• Wenn Sie eine Verlängerung des Ablaufschlauchs nötig ist, verwenden Sie einen ähnlichen Ablaufschlauch mit einer maximalen Länge von 4 Metern, da sonst die Reinigungswirkung des Geschirrspülers beeinträchtigt werden kann.

1 Geschirrspüler Rückseite
2 Stromzufuhr
3 Wass rzulauf
4 Wasserablauf
5 Ablaufschlauch
6 Arbeitsfl äche

6.2 Anschluss an das Stromnetz

hr!

Das Nichtbefolgen der nachstehenden Anweisungen kann zu lebensgefährlichen Stromschlägen oder Kurzschlüssen führen:

• Unterbrechen Sie die Stromversorgung vor der Installation des Geschirrspülers.
• Vergewissern Sie sich vor der Benutzung, dass eine ordnungsgemäße Erdung vorhanden ist, und unterbrechen oder entfernen Sie unter keinen Umständen die Erdungsverbindung des Netzkabels.
• Änderungen an der Stromversorgung und Austausch der Steckdose dürfen nur von einer zertifi zierten Elektrofachkraft vorgenommen werden.

Vorsicht!

Um Überhitzung und Verbrennungen zu vermeiden, verwenden Sie für dieses Gerät kein Verlängerungskabel oder einen Adapterstecker.

Elektrische Anforderungen und Stromanschluss

• Schließen Sie das Gerät nur an eine Stromversorgung an, deren Spannung und Frequenz mit den Angaben auf dem Typenschild übereinstimmen.
• Stellen Sie für den Anschluss des Geräts einen separaten Stromkreis zur Verfügung und sichern Sie diesen mit einer 10A/13A/16A Sicherung, einer Zeitverzögerungssicherung oder einem Schutzschalter ab.
• Stecken Sie den Stecker in eine ordnungsgemäß geerdete Steck-dose ein.

6.3 Positionierung für den Einbau des Geräts

Achtung!

Durch aus dem Gerät entweichende Feuchtigkeit (z.B. in Form von Dampf beim Öffnen nach dem Betrieb) können die das Gerät umgebenden Möbelteile und Oberfl ächen beschädigt werden. Schützen Sie diese ausreichend gegen Feuchtigkeit, insbesondere die Unterseite der Arbeitsplatte.

- Wählen Sie eine Einbauposition für den Geschirrspüler nahe der benötigten Zu- und Ablaufanschlüsse und eines geeigneten Stromanschlusses.

Hinweis: Je nachdem, wo sich Ihre Steckdose befi ndet, ist evtl. ein Ausschnitt der entsprechenden Möbelwand nötig .

- Beachten Sie außerdem die folgenden Hinweise und Abbildungen:

- Der Abstand zwischen der Oberseite des Geschirrspülers zum Einbaumöbel sollte min. 5mm betragen.

- Wenn der Geschi rspüler an der Ecke des Einbaumöbels installiert wird, sollte beim Öffnen der Tür etwas Platz seitlich vorhanden sein (Siehe Darstellung).

1 Anschlüsse für Netz- kabel, Zu-, und Ablauf
2 Abstand Möbelunter- seite / Fußboden
3 Geschirrspüler
4 Gerätetür
5 Einbaumöbel
6 Abstand Gerätetür / Möbelfront

6.4 Waagerechte Ausrichtung und Höhenanpassung des Geschirrspülers / Einstellung der Stellfüße

Der Geschirrspüler muss waagerecht stehen, um eine einwandfreie Spülleistung und Funktion der Geschirrkörbe gewährleisten zu können.

• Prüfen Sie die waagerechte Ausrichtung des Geräts von Seite zu Seite, sowie von vorne nach hinten, indem Sie eine Wasserwaage quer und längs an den Oberkanten des Geräts, oder unten in der Spülkammer anlegen, wie in der Abbildung gezeigt.
• Ist dies nicht der Fall, richten Sie den Geschirrspüler waagerecht aus, indem Sie die Höhen der drei Stellfüße einzeln anpassen, wie im folgenden Abschnitt beschrieben.

Höhenanpassung der Stellfüße

Achtung!

Um Schäden zu vermeiden, achten Sie beim Einstellen der Fußhöhen darauf, dass das Gerät nicht umkippt und dass der Neigungswinkel des Gerätes nicht mehr als 2° beträgt.

Im Boden des Geschirrspülers sind 3 Stellfüße integriert; zwei davon links und rechts an der Vorderseite und einer mittig an der Hinterseite. Diese sind bei Anlieferung noch komplett eingedreht und können zur Anpassung der Gerätehöhe bzw. zur waagerechten Ausrichtung des Geschirrspülers einzeln bis auf max. 50 mm ausgedreht werden.

Um die Fußhöhen einzeln einzustellen, gehen Sie vor wie folgt:

• Stellen Sie zuerst die jeweilige Höhe der beiden vorderen Füße ein, indem Sie diese von Hand oder mit Hilfe eines fl achen Schraubendrehers bis auf die gewünschte Höhe herausdrehen (1).
• Überprüfen Sie die korrekte Position des Gerätes.
• Stellen Sie erst dann die Höhe des hinteren Fußes von der Gerätevorderseite aus ein, indem Sie die Stellschraube in der Mitte des Geschirrspülersockels mit einem Kreuzschlitz-Schraubendreher oder einem 8er Nussschlüssel drehen (2).

Achtung!

Verschieben Sie das Gerät nach der Einstellung des hinteren Fußes nicht mehr.

Dieser kann z.B. beim Schieben über Unebenheiten beschädigt werden.

1

6.5 Montage der Türblende

Um die Türblende auf der Frontseite der Gerätetür anzu bingen, gehen Sie wie folgt vor:

• Fixieren Sie die Türblende mit den mitgelieferten Klettstreifen auf der Gerätefront, indem Sie jeweils deren raue Seite (A) im oberen und unteren Bereich auf der Rückseite de rTürblende fi xieren und die weiche befilzte Seite (B) in entsprechender Position auf der Frontseite der Gerätetür (1).

- Entfernen Sie die kurzen Schrauben aus der Gerätetür (2/C), ersetzen Sie diese durch die mitgelieferten langen Schrauben (D) und verbinden Sie die Blende fest mit der Tür, indem Sie die Schrauben festziehen (3).

123

6.6 Einstellung der Spannung der Türfeder

Türfedern werden im Werk auf die richtige Spannung für die Gerätetür eingestellt. Nach dem Anbringen einer Türblende müssen diese jedoch neu eingestellt werden.

Gehen Sie dazu vor wie folgt:

• Drehen Sie die Einstellschraube (siehe Abbildung), um die Spannung der rechten und Inken Türfeder zu verstärken bzw. zu lockern.
  • Die Türfederspannung ist korrekt eingestellt, wenn sich die Tür gut öffnen und schließen lässt und selbstständig sanft in die geöffnete Position klappt.

6.7 Anbringen des Kondenswasserschutzes

Um die Unterseite der Arbeitsplatte vor Feuchtigkeit (z.B. durch aus dem Gerät entwe chenden Dampf) zu schützen und Beschädigungen zu vermeiden, bringen Sie den mitgeliefert en Kondenswasserschutzstreifen unter der Arbeitsfl äche des Einbaumöbels an. Gehen Sie dazu wie folgt vor:

• Sorgen Sie da für, dass die Unterseite der Arbeitsplatte sauber und trocken ist.
• Kleben Sie das Dichtungsband so an die Unterseite der Arbeitsplatte, dass dieses bündig mit der Vorderkante der Arbeitsfläche abschließt.

Um eine einwandfreie und sicher Funktion zu gewährlei \$en, muss der Geschirrspüler mit dem Einbaumöbel verbunden und sicher befestigt werden.

Die Vorgehensweise richtet sich dabei nach der Art der Arbeitsfl äche:

Herkömmliche Arbeitsfl äche:

- Stecken Sie den Installationsshaken in den Schlitz der Seitenfl äche und befestigen Sie ihn mit den Holzschrauben an der Arbeitsfläche (1).

Arbeitsplatte aus Mar mor oder Granit:

- Befestigen Sie die Seiten mit den Schrauben (2).

7. Technische Daten \*

Hersteller KKT KOLBE

Modellkennung DW452ED

Nennkapazität 1 9 Maßgedecke

Abmessungen (B×T×H) 44,8 × 57,0 × 81,5 cm

Art Einbaugerät

Energieeffizienzklasse 1 E

Energieeffizienzindex 1 55,9

Reinigungsleistungsindex 1 1,13

Trocknungsleistungsindex 1 1,07

Energieverbrauch 2 0,704 kWh

Wasserverbrauch 39 L

Programmdauer 13 Std. 55 Min.

Luftschallemissionen 1 47 dB(A) re 1 pW

Luftschallemissionsklasse 1 C

Aus-Zustand 0,49 W

Bereitschaftszustand

Zeitvorwahl 1,00 W

Vernetzter

Bereitschaftsbetrieb

1 Werte basierend auf dem Betrieb im ECO-Programm
2 Verbrauchswert basierend auf dem Betrieb im ECO-Programm mit Kaltwasserfüllung. Der tatsächliche Energieverbrauch hängt davon ab, wie das Gerät verwendet wird.
3 Verbrauchswert basierend auf dem Betrieb im ECO-Programm mit Kaltwasserfüllung. Der tatsächliche Energieverbrauch hängt davon ab, wie das Gerät verwendet wird und von der Wasserhärte.

* nach EN-Norm

Hinweis zur EG – Konformitätserklärung

Produktbezeichnung:

DW452ED

Einbau-Haushaltsgeschirrspüler

Hersteller / Inverkehrbringer:

KKT KOLBE Küchentechnik

GmbH & Co. KG

Ohmstraße 17

D-96175 Pettstadt

www.kolbe.de

[e-mail]

Für das in diesem Handbuch beschriebene Produkt liegt die entsprechende EG - Konformitätserklärung vor.

Einige der relevanten Unterlagen können auf unserer Website unter der entsprechenden Produktseite eingesehen und heruntergeladen werden.

Die vollständigen Dokumente erhalten Sie gerne auf schriftliche Anfrage über die nebenstehende Kontaktadresse.

Jan Kolbe

Leiter Produktmanagement

Für weitere Informationen zu Ihrem Modell benutzen Sie den folgenden Link oder den abgebildeten QR-Code, um auf die offizielle EU-Produktdatenbank EPREL zu gelangen:

https://eprel.ec.europa.eu/qr/557966

Service und Kundendienst

werden bei KKT Kolbe großgeschrieben.

Wir helfen gerne, wenn doch mal etwas kaputtgehen sollte.

Während der 24-monatigen Gewährleistungszeit sorgt unser Kundendienst für Abhilfe bei allen Störungen, die auf Material- oder Fertigungsfehler zurückzuführen sind.

Direkt vor Ort und selbstverständlich kostenlos!

Ersatzteile erhalten Sie bis mindestens bis zum 12.04.2029.

Sie erreichen unseren Kundendienst unter:

KKT KOLBE Kundendienst

Tel. [phone]

Mail: [e-mail]

Internet: www.kolbe.de

→ Weitere Daten und Dokumente finden Sie auf unserer Website unter Fragen & Antworten.

Halten Sie hierfür folgende Informationen bereit:

• Kundennummer
• Datum der Rechnung oder des Lieferscheins
  • Gerätetyp (Modellnummer)
• Seriennummer

Die 20-stellige Seriennummer finden Sie auf dem Typenschild auf der Außenseite des Verpackungskartons oder seitlich an der Gerätetür.

Falls notiert, finden Sie diese auch auf der ersten Seite dieses Handbuchs.

KKT KOLBE Gewährleistung

Zur Inanspruchnahme von Gewährleistungen ist in jedem Fall die Vorlage des Kaufbelegs erforderlich.

Für unsere KKT KOLBE - Geräte leisten wir unabhängig von den Verpflichtungen des Händlers aus dem Kaufvertrag gegenüber dem Endabnehmer unter den nachstehenden Bedingungen Gewährleistung:

Die Gewährleistung erstreckt sich auf die unentgeltliche Instandsetzung des Geräts bzw. der beanstandeten Teile. Anspruch auf kostenlosen Ersatz besteht nur für solche Teile, die Fehler im Werkstoff und in der Verarbeitung aufweisen. Übernommen werden dabei sämtliche direkten Lohn- und Materialkosten, die zur Beseitigung dieses Mangels anfallen. Weitergehende Ansprüche sind ausgeschlossen.

1. Die Gewährleistung beträgt 24 Monate und beginnt mit dem Zeitpunkt der Übergabe, der durch Rechnung oder Lieferschein nachzuweisen ist. Ab dem 13. Monat hat der Käufer die Beweispflicht, dass der Mangel schon bei Auslieferung vorhanden war. Es ist Nachweis zu erbringen, dass das Gerät von einem Fachmann of dnungs-gemäß eingebaut und angeschlossen wurde. Ohne diesen Nachweis kann KKT KOLBE die Gewährleistung ablehnen.
2. Innerhalb der Gewährleistung werden alle Funktionsfehler, die trotz vorschriftsmäßigem Anschluss, sachgemäßer Behandlung und Beachtung der gültigen KKT KOLBE-Einbauvorschriften und Betriebsanleitungen nachweisbar auf Fabrikations- oder Materialfehler zurückzuführen sind, durch unseren Kunden dienst beseitigt. Emaille- und Lackschäden werden nur dann von dieser Werksgarantie erfasst, wenn sie innerhalb von 1 Woche nach Übergabe des KKT KOLBE Geräts angezeigt werden. Transportschäden müssen entsprechend den Bedingungen des Transporteurs gegen den Transporteur geltend gemacht werden. Montierte Ware gilt als einwandfrei an genommen. Beschädigungen und optische Mängel können nach Montage nicht mehr beanstandet werden.
3. Durch Inanspruchnahme der Gewährleistung verlängert sich die Gewährleistungszeit weder für das Gerät noch für neu eingebaute Teile. Ausgewechselte Teile gehen in unser Eigentum über.
4. Über Ort, Art und Umfang der durchzuführenden Reparatur oder über einen Austausch des Geräts entscheidet KKT KOLBE nach Ermessen. Soweit nicht anders vereinbart, ist unsere Kundendienstzentrale zu benachrichtigen. Die Reparatur erfolgt ausschließlich in unserer Kunden dienstwerkstatt.
   Während der ersten 12 Monate trägt KKT KOLBE die Kosten für Rückholung, Reparatur und Rückversand. Montagekosten werden in Höhe von max. 49 € übernommen, abweichende Kosten müssen vorher genehmigt werden. Ab dem 13. Monat liegt dies im Ermessen von KKT KOLBE.
5. Die für die Reparatur erforderlichen Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.
6. Wir haften nicht für Schäden und Mängel an Geräten und deren Teile, die verursacht wurden durch:
7. Äußere chemische oder physikalische Einwirkungen bei Transport, Lagerung, Aufstellung und Benutzung (z.B. Schäden durch Abschrecken mit Wasser, überlaufende Speisen, Kondenswasser, Überhitzung). Haarrissbildung bei emaillierten oder kachelglasierten Teilen ist kein Qualitätsmangel.
8. Falsche oder nicht sachgemäße Bedienung / Anschluss und ggf. daraus entstandener Kurzschluss oder Beladung. Falscher Querschnitt der Abluftleitung.
9. Nichtbeachtung unserer Aufstellungs- und Bedienungsanleitung, der jeweils geltenden baurechtlichen allgemeinen und örtlichen Vorschriften der zuständigen Behörden, Elektrizitätsversorgungsunternehmen.
10. Ungewöhnlichen Spannungsschwankungen gegenüber der Nennspannung bei Elektrogeräten.
11. Falsche Bedienung und Überlastung und dadurch verursachter Überhitzung der Geräte, unsach gemäßer Behandlung, ungenügender Pflege, unzureichender Reinigung der Geräte oder ihrer Teile; Verwendung ungeeigneter Reinigungsmittel (siehe Bedienungsanleitung).

12. Rostbildung im Innenraum des Geräts (weil z.B. Lebensmittel im Ofen gelagert wurden) durch Feuchtigkeit.

13. Wir haften nicht für mittelbare und unmittelbare Schäden, die durch die Geräte verursacht werden.

Dazu gehören auch Raumverschmutzungen, die durch Zersetzungsprodukte organischer Staubanteile hervorgerufen werden und deren Pyrolyseprodukte sich als dunkler Belag auf Tapeten, Möbeln, Textilien und Ofenteilen niederschlagen können.

Fällt die Beseitigung eines Mangels nicht unter unsere Gewährleistung, dann hat der Endabnehmer für die Kosten des Monteurbesuches und der Instandsetzung aufzukommen.

Die KKT KOLBE Küchentechnik GmbH & Co. KG übernimmt nur in Deutschland oder Österreich Gewährleistung für ihre Produkte. In anderen Ländern wenden Sie sich bitte an den Verkäufer.

© KKT KOLBE Küchentechnik GmbH & Co. KG

KKT KOLBE Küchentechnik

GmbH & Co. KG

Ohmstraße 17

D-96175 Pettstadt

www.kolbe.de

[e-mail]

Mail: [e-mail] Internet: www.kolbe.de

KKT Kolbe Küchentechnik Gm H & Co. KG

Ohmstraße 17

96175 Pettstadt

Germany

www.kolbe.de

KKT KOLBE®

Vielen Dank fürs Lesen. Wir wünschen Ihnen viel Spaß mit Ihrem Geschirrspüler.
