Produkttyp	Energiesparende Deckenleuchte
Marke	Livarno Lux
Modellnummer	IAN 89364
Abmessungen (L x B x H)	Ca. 62 x 12 x 4,8 cm
Betriebsspannung	230–240 V~, 50 Hz
Maximale Leistung	2 x 18 W
Leuchtmitteltyp	T8, 220–240 V, 18 W
Schutzklasse	Klasse I / IP20 (nur Innenraum)
Verwendungszweck	Innenräume, trockene und geschlossene Räume, normal entflammbare Decken
Montage	Deckenmontage mit Dübeln und Schrauben (im Lieferumfang enthalten); elektrischer Anschluss durch qualifizierten Elektriker
Leuchtmittelwechsel	Metallabdeckung entfernen, Leuchtmittel um 1/4 Umdrehung drehen, durch gleichen Typ ersetzen
Dimmbarkeit	Nicht kompatibel mit Dimmern oder elektronischen Schaltern
Mindestabstand zu beleuchtetem Material	Mindestens 0,5 m
Reinigung	Netzstecker ziehen, abkühlen lassen, mit trockenem fusselfreiem Tuch abwischen; kein Wasser oder Lösungsmittel
Sicherheitsmerkmale	Schutzleiteranschluss, Überhitzungsschutz durch Abstandsanforderung
Ersatzteile	Leuchtmittel: T8 18W (separat erhältlich); Metallabdeckung und Klemmenblock integriert
Garantie	3 Jahre ab Kaufdatum, deckt Material- und Herstellungsfehler ab
Entsorgung	Getrennte Sammlung für Elektro- und Elektronikgeräte (WEEE); nicht mit Hausmüll entsorgen

Häufig gestellte Fragen - IAN 89364 Livarno Lux

Wie installiere ich die Deckenleuchte?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Zuerst die Sicherung entfernen oder den Leitungsschutzschalter ausschalten. Löcher in die Decke bohren (6 mm Durchmesser, 40 mm tief), Dübel und Schrauben einsetzen. Das Netzkabel durch die Öffnung führen, Drähte über Klemmenblock (L, N, PE) verbinden, Metallabdeckung montieren und Leuchtmittel einsetzen. Siehe Handbuch für Schritt-für-Schritt-Anleitung.

Welche Leuchtmittel verwendet diese Leuchte?

Sie verwendet zwei T8-Leuchtmittel mit einer Leistung von je 18 W, Betriebsspannung 220–240 V~. Nur durch Leuchtmittel desselben Typs und maximaler Leistung ersetzen.

Kann ich diese Leuchte mit einem Dimmer verwenden?

Nein, die Leuchte ist nicht für Dimmer oder elektronische Schalter geeignet. Die Verwendung solcher Geräte kann Schäden oder Brandgefahr verursachen.

Was ist die Schutzklasse und IP-Schutzart?

Die Leuchte hat Schutzklasse I (erfordert Schutzleiter) und IP20, ist also nur für den Innenbereich in trockenen Räumen geeignet.

Wie wechsle ich ein Leuchtmittel?

Netzstecker ziehen oder Leitungsschutzschalter ausschalten. Leuchte vollständig abkühlen lassen. Metallabdeckung entfernen, altes Leuchtmittel um 1/4 Umdrehung drehen und herausziehen. Neues Leuchtmittel einsetzen und mit 1/4 Umdrehung festziehen. Abdeckung wieder anbringen.

Was soll ich tun, wenn die Leuchte nach der Installation nicht funktioniert?

Überprüfen, ob der Leitungsschutzschalter eingeschaltet und die Sicherung intakt ist. Sicherstellen, dass die Netzspannung übereinstimmt (230–240 V). Prüfen, ob die Leuchtmittel richtig eingesetzt und nicht defekt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an das Service-Center.

Wie reinige ich die Deckenleuchte?

Zuerst Netzstecker ziehen und Leuchte abkühlen lassen. Nur ein trockenes, fusselfreies Tuch verwenden. Niemals Wasser, Lösungsmittel oder Benzin verwenden, da dies die Leuchte beschädigen und einen elektrischen Schlag verursachen kann.

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen einen Bleistift, Spannungsprüfer, Kreuzschlitzschraubendreher, elektrische Bohrmaschine mit 6 mm Bohrer, Kantenschneider und eine Leiter. Dübel und Schrauben sind im Lieferumfang enthalten.

Ist die Leuchte für den Außenbereich geeignet?

Nein, die Leuchte hat IP20 Schutz und ist nur für den Innenbereich in trockenen, geschlossenen Räumen konzipiert. Nicht in feuchten oder nassen Bereichen installieren.

Wie lang ist die Garantiezeit und wie mache ich einen Garantieanspruch geltend?

Das Produkt hat eine 3-jährige Garantie ab Kaufdatum, die Material- und Herstellungsfehler abdeckt. Den Kassenbon aufbewahren. Wenden Sie sich telefonisch an das Service-Center; unbefugte Eingriffe führen zum Garantieverlust.

BEDIENUNGSANLEITUNG IAN 89364 Livarno Lux

Montage- und Sicherheitshinweise

GB IE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Montage- und Sicherheitshinweise Seite 23

A

Briloner Leuchten GmbH

Im Kissen 2, 59929 Brilon, Germany

Phone: +49 29 61 / 97 12-0

Fax: +49 29 61 / 97 12-199

E-mail: [e-mail]

www.briloner.de

IAN 89364

Briloner Leuchten GmbH

Im Kissen 2

59929 Brilon

Germany

Johdanto

Briloner Leuchten GmbH

Im Kissen 2, 59929 Brilon, Saksa

Puh.: +49 29 61 / 97 12 - 0

Briloner Leuchten GmbH

Im Kissen 2

59929 Brilon

Saksa

Inledning

Briloner Leuchten GmbH

Im Kissen 2, 59929 Brilon, Tyskland

Tel.: +49-29 61 / 97 12-0

Telefax: +49 - 29 61 / 97 12 - 199

E-post: [e-mail]

www.briloner.de

IAN 89364

Briloner Leuchten GmbH

Im Kissen 2

59929 Brilon

Tyskland

Einleitung

Bestimmungsgemäße Verwendung......Seite 24

Teilebeschreibung......Seite 24

Technische Daten......Seite 24

Lieferumfang......Seite 24

Sicherheit

Sicherheitshinweise....Seite 24

Vorbereitung

Benötigtes Werkzeug und Material......Seite 25

Vor der Installation......Seite 26

Inbetriebnahme

Leuchte montieren....Seite 26

Leuchtmittel auswechseln......Seite 27

Wartung und Reinigung......Seite 27

Entsorgung......Seite 27

Garantie und Service

Garantieerklärung......Seite 27

Serviceadresse ......Seite 27

Konformitätserklärung......Seite 28

Hersteller......Seite 28

Energiespar-Deckenleuchte

●Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden.

Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Klappen Sie die Seite mit den Abbildungen aus. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter.

●Bestimmungsgemäße Verwendung

Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Die Leuchte kann auf allen normal entflammbaren Oberflächen befestigt werden. Dieses Gerät ist nur für den Einsatz in privaten Haushalten vorgesehen.

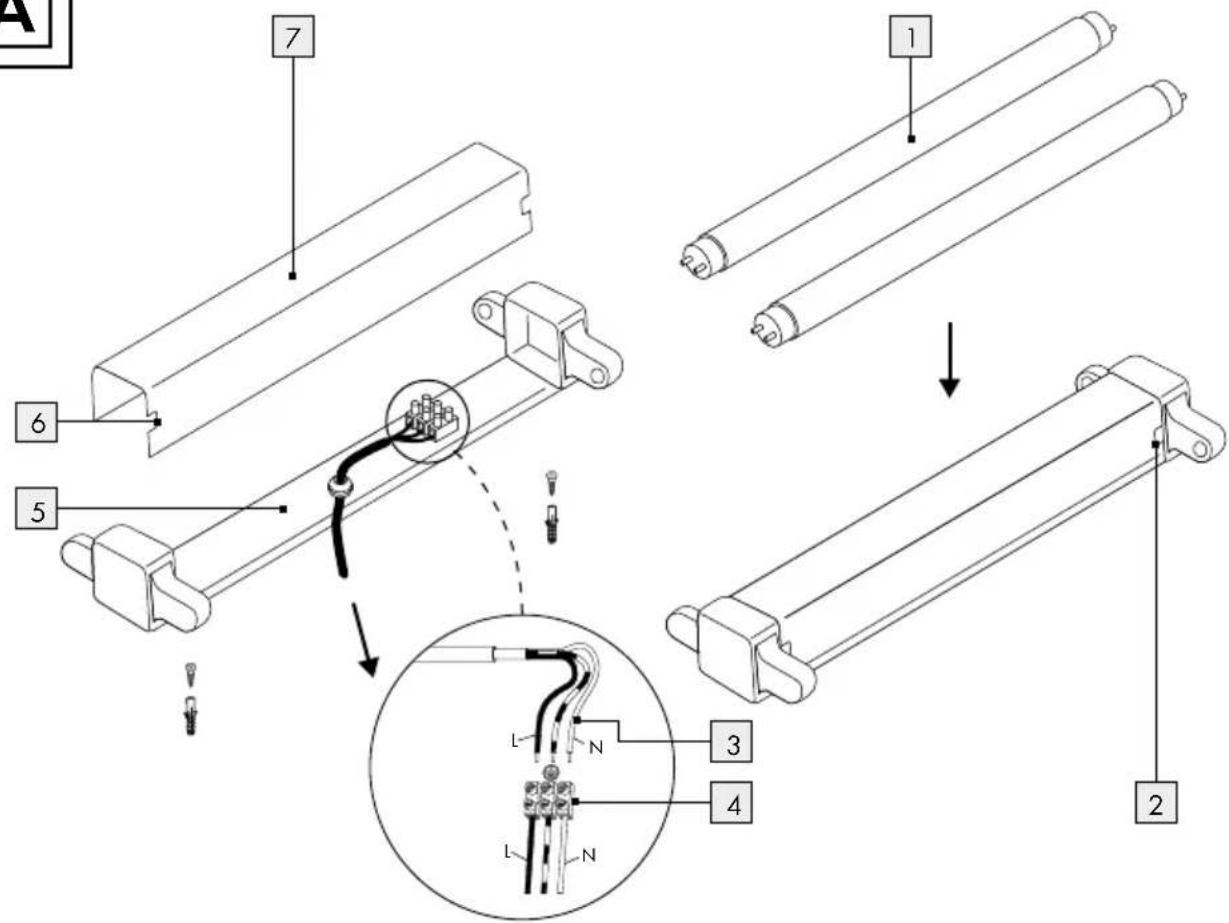

Teilebeschreibung

1 Leuchtmittel
2 Nase
3 Netzanschlusskabel(extern)
4 Lüsterklemme
5 Leuchtenbasis
6 Aussparung
7 Metallabdeckung
8 Montageöffnung
9 Öffnung für Netzanschlusskabel

●TechnischeDaten

Artikel-Nr.:6460-186L

Maße: ca. 62 x 12 x 4,8 cm

$$ (L \times B \times H) $$

Betriebsspannung: 230–240V\~, 50Hz

Leuchtmittel: 220-240V, 18W, T8

Max. Nennleistung: 2 x 18 W

Schutzklasse: 1/

Schutzart: IP20 (Nur für den Innenbereich geeignet)

Lieferumfang

1 Deckenleuchte, Modell 6460-186L
2 Leuchtmittel 18 W, T8
2 Dübel
2 Schrauben
1 Bedienungsanleitung

●Sicherheit

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen!

Vermeiden Sie Lebensgefahr durch elektrischen Schlag

Lassen Sie die Elektroinstallation durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person durchführen.
Überprüfen Sie vor jedem Netzanschluss die Leuchte und das Netzanschlusskabel auf etwaige Beschädigungen. Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen.

VORSICHT! Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag. Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen an der Leuchte an die Servicestelle oder eine Elektrofachkraft.

■ Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung).
Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (230–240V\~).
■ Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten.
- Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag.
■ Leuchte nicht auf feuchtem oder leitendem Untergrund installieren!

Vermeiden Sie Brand- und Verletzungsgefahr

VERLETZUNGSGEFAHR! Überprüfen Sie unmittelbar nach dem Auspacken jedes Leuchtmittel auf Beschädigungen. Montieren Sie die Leuchte nicht mit defekten Leuchtmitteln. Setzen Sie sich in diesem Fall für Ersatz mit der Servicestelle in Verbindung.

VERBRENNUNGSGEFAHR! Stellen Sie sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel entwickeln eine starke Hitze.

BRANDGEFAHR! Montieren Sie die Leuchte mit einer Entfernung von mindestens 0,5 m zu angestrahlten

Materialien. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.

Ersetzen Sie defekte Leuchtmittel sofort durch neue. Entfernen Sie vor dem Leuchtmittelwechsel immer zuerst die Sicherung oder schalten Sie den Leitungsschutzschalter aus.

Lassen Sie die Leuchte oder Verpackungsmaterial nicht achtlos liegen. Plastikfolien / -tüten, Kunststoffteile, etc. könnten für Kinder zu einem gefährlichen Spielzeug werden.
■ Verwenden Sie diese Leuchte nicht für Dimmer und elektrische Schalter. Sie ist nicht dafür geeignet.

So verhalten Sie sich richtig

■ Verwenden Sie nur 220–240 V \~ Leuchtmittel mit einer Höchstleistung von 18 Watt.
■ Montieren Sie die Leuchte so, dass sie vor Feuchtigkeit und Verschmutzung geschützt ist.
Bereiten Sie die Montage sorgfältig vor und nehmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werkzeug oder Material vorher übersichtlich und griffbereit zurecht.
Montieren Sie die Leuchte nur an stabilen Oberflächen (z. B. Mauerwerk). Überprüfen Sie vor der Deckenmontage, ob die gewählte Decke zum Tragen der Leuchte geeignet ist. Erkundigen Sie sich gegebenenfalls im Fachhandel.
Informieren Sie sich vor der Deckenmontage über das geeignete Montagematerial für Ihre Decke. Für die Deckenmontage haben wir Montagematerial beigelegt, das für übliches, festes, Mauerwerk geeignet ist.
Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Vernunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

●Vorbereitung

BenötigtesWerkzeug und Material

Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientierung. Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort.

• Bleistift / Markierwerkzeug
• Spannungsprüfer
• Kreuzschraubendreher
• Bohrmaschine
• Bohrer
• Seitenschneider
• Leiter

- Vor der Installation

Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften der Leuchte und Anschlussbestimmungen haben.

□ Machen Sie sich vor der Installation mit allen Anweisungen und Abbildungen in dieser Anleitung sowie mit der Leuchte selbst vertraut.
☐ Stellen Sie vor der Installation sicher, dass an der Leitung, an der die Leuchte angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (O-Stellung).
☐ Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer.

●Inbetriebnahme

Leuchtemontieren

Hinweis: Für die Montage benötigen Sie eine Bohrmaschine.

⚠ VORSICHT! VERLETZUNGSGEFAHR!

Ziehen Sie die Bedienungsanleitung Ihrer Bohrmaschine hinzu.

☐ Entfernen Sie beide Leuchtmittel 1. Drehen Sie dazu das jeweilige Leuchtmittel 1 mit einer ¼ Umdrehung und ziehen es aus der Fassung heraus. Benutzen Sie dazu ein sauberes, fusselfreies Tuch.
□ Entfernen Sie die Metallabdeckung 7, indem

Sie diese durch leichtes Drücken aus der Verankerung lösen.

Hinweis: Lösen Sie die Metallabdeckung vorsichtig, da diese über eine Schraube mit dem Schutzleiterkabel der Leuchte verbunden ist.

□ Halten Sie die Leuchte an der gewünschten Position an die Decke.
☐ Markieren Sie anschließend die Bohrlöcher für die Montageöffnungen 8 (siehe Abb. B). Bohren Sie nun die Löcher (ø ca. 6 mm, Tiefe ca. 40 mm). Stellen Sie sicher, dass Sie die Zuleitung nicht beschädigen.

□ Stecken Sie die Dübel in die Bohrlöcher. Nehmen Sie, falls nötig, einen Hammer zur Hilfe.

☐ Führen Sie anschließend die Schrauben in die Dübel ein und lassen diese ca. 2,0 mm von der Decke bzw. Montagefläche abstehen.

☐ Führen Sie das Netzanschlusskabel (extern) 3 durch die dafür vorgesehen Öffnung 9.

☐ Führen Sie die Schrauben durch die dafür vorgesehenen Montageöffnungen 8 der Leuchte und richten Sie die Leuchte aus, indem Sie diese seitlich nach links bzw. rechts schieben. Ziehen Sie im Anschluss die Schrauben fest.

□ Verbinden Sie nun das Anschlusskabel der Leuchte mittels beigefügter Lüsterklemme 4 mit dem Netzanschlusskabel (extern) 3.

Hinweis: Achten Sie darauf, dass Sie die einzelnen Leiter des Netzanschlusskabels (extern) jeweils richtig anschließen: stromführender Leiter, schwarz oder braun = Symbol L, Neutralleiter, blau = Symbol N, Schutzleiter, grün-gelb = Symbol ⏻.

☐ Setzen Sie die Metallabdeckung 7 wieder durch leichtes Drücken auf die Leuchtenbasis 5. Achten Sie darauf, dass die Aussparungen 6 der Metallabdeckung 7 an den dafür vorgesehenen Nasen 2 der Leuchtenbasis 5 einrasten. Überprüfen Sie den richtigen Sitz.

☐ Setzen Sie nun beide Leuchtmittel 1 wieder ein. Stecken Sie dazu das jeweilige Leuchtmittel 1 in die Fassung und montieren Sie es mit einer ¼ Umdrehung. Überprüfen Sie den richtigen Sitz.

☐ Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter wieder an.

Ihre Leuchte ist nun betriebsbereit.

Leuchtmittelauswechseln

⚠ VORSICHT! STROMSCHLAGGEFAHR!

Trennen Sie zum Auswechseln von Leuchtmitteln die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung).

⚠ VORSICHT! VERBRENNUNGSGEFAHR!

Lassen Sie die Leuchte vollständig abkühlen.

☐ Wechseln Sie das Leuchtmittel 1 nur dann aus, wenn es vollständig abgekühlt ist. Benutzen Sie zum Auswechseln ein sauberes, fusselfreies Tuch.
Drehen Sie das Leuchtmittel 1 mit einer ¼ Umdrehung und ziehen Sie es aus der Fassung heraus.
□ Stecken Sie nun das neue Leuchtmittel 1 in die Fassung und montieren Sie es mit einer ¼ Umdrehung. Überprüfen Sie den richtigen Sitz.

● Wartung und Reinigung

⚠ VORSICHT! STROMSCHLAGGEFAHR!

Trennen Sie zur Reinigung die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (O-Stellung).

⚠ VORSICHT! VERBRENNUNGSGEFAHR!

Lassen Sie die Leuchte vollständig abkühlen.

⚠ VORSICHT! STROMSCHLAGGEFAHR!

Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit Wasser oder anderen Flüssigkeiten gereinigt oder gar in Wasser getaucht werden. Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch.

Benutzen Sie keine Lösungsmittel, Benzin o. ä. Die Leuchte würde hierbei Schaden nehmen.

●Entsorgung

Die Verpackung und das Verpackungsmaterial bestehen ausschließlich aus umweltfreundlichen Materialien. Sie können in den örtlichen Recyclingbehältern entsorgt werden.

Das Symbol der durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung zugeführt werden muss. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Recycling hilft, den Verbrauch von Rohstoffen zu reduzieren und die Umwelt zu entlasten.

• Garantie und Service

●Garantieerklärung

3 Jahre Garantie ab Kaufdatum auf dieses Gerät, gilt nur gegenüber dem Ersteinkäufer, nicht übertragbar. Bitte Kassenbon als Nachweis aufbewahren. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigungen durch unsachgemäßen Gebrauch. Die Garantie erlischt bei Fremdeingriff. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Im Garantiefall mit der Servicestelle telefonisch in Verbindung setzen. Nur so kann eine kostenlose Einsendung Ihres Geräts gewährleistet werden.

Serviceadresse

Briloner Leuchten GmbH

Im Kissen 2, 59929 Brilon, Deutschland

Tel.: 0 29 61 / 97 12 - 0

Fax: 0 29 61 / 97 12 - 199

E-mail: [e-mail]

www.briloner.de

IAN 89364

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

Konformitätserklärung €

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien (Elektromagnetische Verträglichkeit 2004/108/EC, Niederspannungsrichtlinie 2006/95/EC, Ökode sign Richtlinie 2009/125/EG, RoHS-Richtlinie 2011/65/EU). Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Hersteller

Briloner Leuchten GmbH Im Kissen 2 59929 Brilon Deutschland

Briloner Leuchten GmbH

Im Kissen 2

D-59929 Brilon
