Produkttyp	Solarbetriebene dekorative Laterne
Modell	Z31853A
Marke	MELINERA
Maße (ca.)	15 x 15 x 25 cm (L x B x H)
Gewicht	0,6 kg
Stromversorgung	Solarmodul mit wiederaufladbarem Akku (1 x AA Ni-MH 200 mAh)
Leuchtmodi	3 Modi: Dauerlicht, langsames Verblassen, schnelles Blinken
Farbtemperatur	Warmweiß (3000K)
Wasserschutzklasse	IP44 (spritzwassergeschützt)
Material	Edelstahl und Glas
Akkulaufzeit	Bis zu 8 Stunden bei voller Ladung
Ladezeit	6-8 Stunden direkte Sonneneinstrahlung
Schalterbetrieb	Automatischer Dämmerungssensor + manueller Ein-/Ausschalter
Sicherheitsmerkmale	Überladeschutz, Unterspannungsabschaltung
Wartung	Solarmodul mit feuchtem Tuch reinigen; Akku jährlich ersetzen
Reparierbarkeit	Akku austauschbar; LED-Einheit nicht vom Benutzer wartbar
Mitgeliefertes Zubehör	Bodenheringe, Montagehalterung, Schrauben

Häufig gestellte Fragen - Z31853A MELINERA

Wie schalte ich das Licht zum ersten Mal ein?

Stellen Sie sicher, dass der Akku vollständig geladen ist, indem Sie das Solarmodul 6-8 Stunden direktem Sonnenlicht aussetzen. Schieben Sie dann den Netzschalter in die Position EIN. Das Licht schaltet sich in der Dämmerung automatisch ein.

Kann ich den Akku ersetzen?

Ja, der Akku ist austauschbar. Öffnen Sie die Abdeckung des Akkufachs an der Unterseite des Geräts, entfernen Sie den alten AA-Ni-MH-Akku und setzen Sie einen neuen mit der richtigen Polarität ein.

Welchen Akkutyp verwendet es?

Es verwendet einen wiederaufladbaren AA-Ni-MH-Akku mit einer Kapazität von 200 mAh oder höher. Verwenden Sie keine Alkaline-Batterien.

Warum bleibt das Licht nachts aus?

Überprüfen Sie, ob der Netzschalter auf EIN steht. Stellen Sie außerdem sicher, dass das Solarmodul sauber ist und tagsüber nicht beschattet wird. Wenn der Akku alt oder schwach ist, ersetzen Sie ihn.

Ist das Licht wasserdicht?

Das Licht hat die Schutzart IP44, d.h. es ist aus allen Richtungen spritzwassergeschützt. Es kann im Freien verwendet werden, sollte aber nicht in Wasser getaucht werden.

Wie reinige ich das Solarmodul?

Verwenden Sie ein weiches, feuchtes Tuch, um das Solarmodul vorsichtig abzuwischen. Vermeiden Sie scheuernde Reinigungsmittel oder Bürsten, die die Oberfläche zerkratzen könnten.

Welche verschiedenen Leuchtmodi gibt es?

Es gibt drei Modi: Dauerlicht (konstantes Licht), langsames Verblassen (allmähliches Dimmen und Aufhellen) und schnelles Blinken (schnelles Blinken). Drücken Sie wiederholt die MODE-Taste, um zwischen ihnen zu wechseln.

Kann ich das Licht an einer Wand montieren?

Ja, eine Montagehalterung und Schrauben sind im Lieferumfang enthalten. Bohren Sie Löcher im passenden Abstand, setzen Sie Dübel ein und befestigen Sie die Halterung. Hängen Sie dann das Licht an die Halterung.

Wie lange hält der Akku?

Der Akku kann bei Dauerlicht bis zu 8 Stunden bei voller Ladung halten. Die Akkulaufzeit kann bei niedrigeren Temperaturen oder mit älteren Akkus abnehmen.

Was soll ich tun, wenn das Licht flackert?

Flackern kann auftreten, wenn der Akku schwach oder die Verbindung locker ist. Versuchen Sie, den Akku vollständig aufzuladen, oder überprüfen Sie, ob der Akku richtig im Fach sitzt.

BEDIENUNGSANLEITUNG Z31853A MELINERA

Bedienungs- und Sicherheitshinweise

IT MT

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 46

Bestimmungsgemäße Verwendung.....Seite 47

Teilebeschreibung...... Seite 47

Technische Daten......Seite 47

Lieferumfang......Seite 48

Sicherheitshinweise...... Seite 48

Sicherheitshinweise für Akkus...... Seite 49

Funktionsweise......Seite 50

Inbetriebnahme

Leuchte montieren und aufstellen....Seite 51

Akku wechseln......Seite 52

Fehler beheben......Seite 53

Reinigung und Pflege ...... Seite 54

Entsorgung...... Seite 54

46 DE/AT/CH

Bestimmungsgemäße .../Teilebeschreibung/...

Solar-Dekoleuchte

● Bestimmungsgemäße Verwendung

Dieses Produkt ist zur Lichtdekoration im Außenbereich geeignet. Das Gerät ist nur für den Einsatz in privaten Haushalten und nicht für den gewerblichen Gebrauch vorgesehen.

- Teilebeschreibung

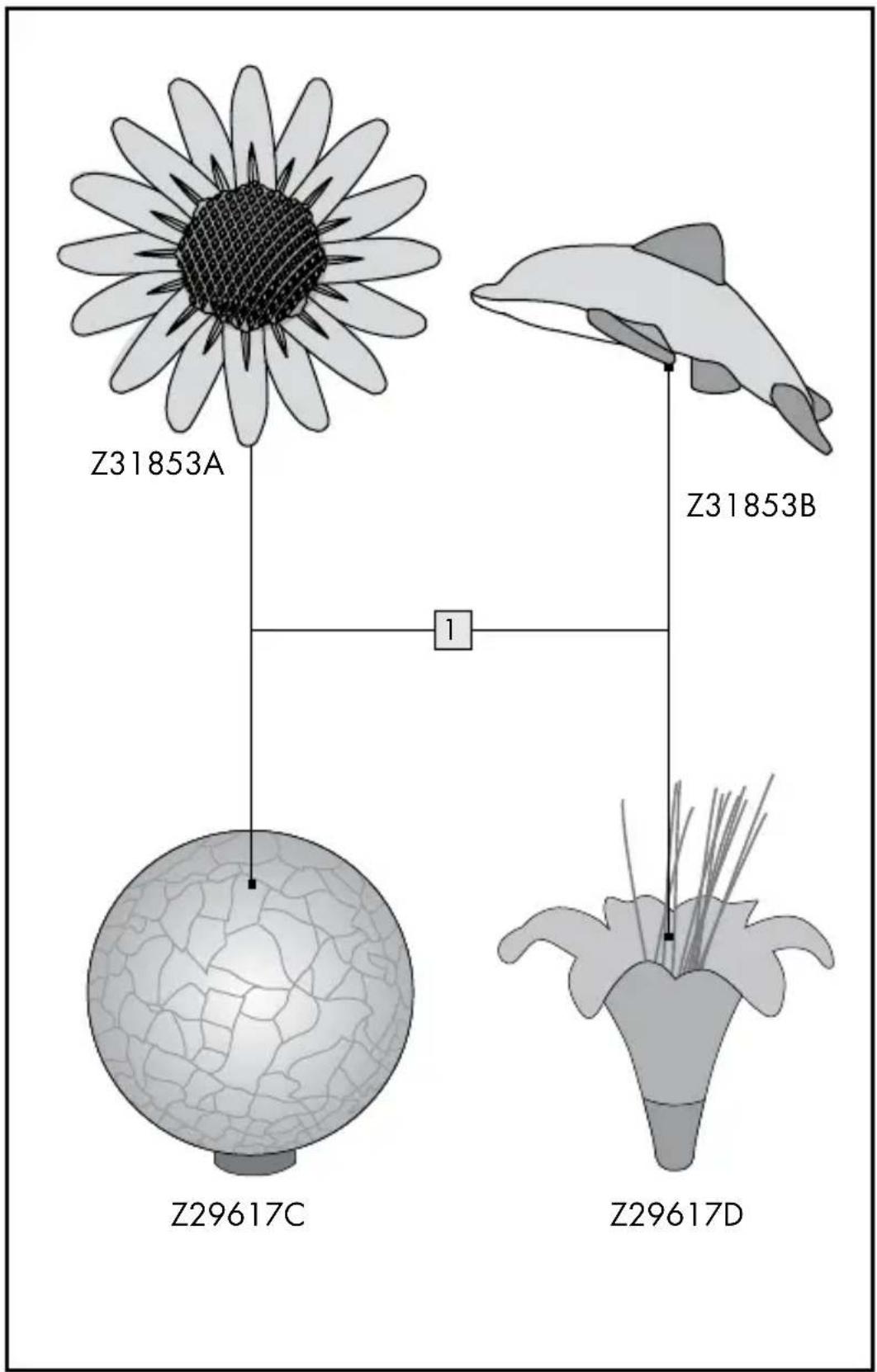

1 Dekorationsaufsatz
2 LED-Leuchte
3 Standrohr mit LED-Leuchte
4 Solarzelle
5 Solargehäuse
6 mittleres Standrohr
7 unteres Standrohr
8 Erdspieß
9 Akku
10 Akkufach
11 AUTO-/OFF-Schalter (EIN/AUS)
12 Verbindungsstecker

- Technische Daten

Betriebsspannung: 1,2V ---

Akku: 1 x NiMH, AA, 1,2 V /600mAh

Leuchtmittel: 1 x LED (dreifarbig)

Schutzart: IP44 (spritzwassergeschützt)

47 DE/AT/CH

Technische ... / Lieferumfang / Sicherheitshinweise

Modell-Nr.: Z31853A

Z31853B

Z29617C

Z29617D

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produktes und aller Teile. Montieren Sie das Produkt keinesfalls, wenn der Lieferumfang nicht vollständig ist.

1 Dekorationsaufsatz
1 unteres Standrohr
1 Verbindungsstecker
1 mittleres Standrohr
1 Standrohr mit LED-Leuchte
1 Erdspieß
1 Akku, NiMH, AA, 1,2 V=≠600 mAh
1 Bedienungsanleitung

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen!

48 DE/AT/CH

Sicherheitshinweise

WARNING! LEBENS- UND UNFALLGE- FAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit dem

Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen.
■ Die LED kann nicht ausgetauscht werden.

Sicherheitshinweise für Akkus

WARNING! BRANDGEFAHR! Akkus

dürfen nicht kurzgeschlossen werden. Überhitzung, Brandgefahr oder Platzen der Akkus können die

Folge sein.

Werfen Sie Akkus niemals in Feuer oder Wasser.

Bei überalterten oder verbrauchten Akkus können chemische Flüssigkeiten austreten, die das Produkt beschädigen. Entfernen Sie deshalb den Akku, wenn Sie die Leuchte für längere Zeit

49 DE/AT/CH

Sicherheitshinweise / Funktionsweise

nicht benötigen.

Verwenden Sie Schutzhandschuhe! Ausgelaufene oder beschädigte Akkus können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie

deshalb in diesem Fall geeignete Schutzhandschuhe.

Benutzen Sie nur Akkus der richtigen Größe und des empfohlenen Typs (siehe Kapitel „Technische Daten“).
Achten Sie auf die richtige Polarität. Diese wird im Akkufacho angezeigt.
■ Akkus gehören nicht in den Hausmüll. Entsorgen Sie verbrauchte Akkus umweltgerecht.
Schalten Sie das Produkt stets aus, bevor Sie Akkus entfernen oder einlegen.

- Funktionsweise

Die eingebaute Solarzelle 4 des Artikels wandelt bei Sonneneinstrahlung das Licht in elektrische Energie um und speichert diese in einem NiMH-Akku 9. Bei beginnender Dunkelheit schaltet sich das Licht ein. Die eingebaute LED 2 ist ein sehr langlebiges und energiesparendes Leuchtmittel. Die Leuchtdauer ist von der Sonneneinstrahlung, dem Einfallwinkel des Lichts auf die Solarzelle 4 und der Temperatur (wegen der Temperaturabhängigkeit der Akkukapazität) abhängig. Ideal ist ein senkrechter Lichteinfallwinkel. Unter optimalen Bedingungen kann eine Leuchtdauer von 6–8 Stunden erreicht werden. Der Akku 9 erreicht erst nach mehreren Lade- und Entladezyklen seine maximale Kapazität.

50 DE/AT/CH

- Inbetriebnahme

- Leuchte montieren und aufstellen (Abb. A)

Montieren Sie die Leuchte gemäß Abb. A. Stecken Sie die Leuchte mit den zusammengesteckten Standrohren in den Boden (Rasen, Blumenbeet, etc).

Hinweis: Achten Sie auf einen sicheren Stand. Wenden Sie bei der Montage bzw. beim Aufstellen keine Gewalt an, z.B. durch Hammerschläge. Dies beschädigt das Produkt.

Hinweis: Um ein optimales Ergebnis zu erzielen, stellen Sie die Leuchte an einem Ort auf, an dem die Solarzelle 4 möglichst lange direktem Sonnenlicht ausgesetzt ist. Stellen Sie die Leuchte nicht unter Büsche, Bäume, Vordächer etc., dies vermindert den Einfall von Sonnenlicht. Positionieren Sie die Leuchte so, dass die Solarzelle 4 nicht bedeckt oder beschattet wird.

Hinweis: Stellen Sie sicher, dass die Solarzelle 4 nicht von einer anderen Lichtquelle, wie z.B. Hof- oder Straßenbeleuchtung beeinflusst wird, da sich das Licht sonst in der Dämmerung nicht einschaltet.

□ Stellen Sie den AUTO / OFF-Schalter an der Unterseite des Solargehäuses 5 auf die Position AUTO bzw. OFF, um die Leuchte ein- bzw. auszuschalten.

Hinweis: Die LED-Leuche wechselt automatisch zwischen den Farben rot, blau und grün.

Hinweis: Schalten Sie die Leuchte aus (Position OFF), wenn sich die Leuchte für längere Zeit in Dunkelheit befindet (z.B. bei Transport mit eingelegtem Akku 9) oder die Leuchtdauer wegen sehr kurzem Lichteinfall nicht befriedigend ist.

□ Klappen Sie das Solargehäuse in eine horizontale Position.

51 DE/AT/CH

Inbetriebnahme

Stellen Sie den AUTO / OFF-Schalter an der Unterseite des Solargehäuses 5 auf die Position AUTO, um den Akku 9 aufzuladen.

Akku wechseln

Hinweis: Für diesen Arbeitsschritt benötigen Sie einen Kreuzschraubendreher.

Stellen Sie den AUTO / OFF-Schalter zunächst auf die Position OFF.
□ Nehmen Sie den Dekorationsaufsatz vom Standrohr mit LED-Leuchte 3.
Ziehen Sie das Standrohr mit LED-Leuchte vom mittleren Standrohr 6 ab.
☐ Öffnen Sie das Akkufach0 an der Unterseite des Solargehäuses 5. Drehen Sie dazu die beiden Schrauben mittels eines Kreuzschraubendrehers in Drehrichtung oheraus.
Entnehmen Sie den verbrauchten Akko
☐ Setzen Sie einen neuen Akku (NiMH, AA, 1,2V—/600mAh) in das Akkufach 10 ein.

Hinweis: Achten Sie auf die richtige Polarität. Diese wird im Akkufach 10 angezeigt.

Schließen Sie das Akkufach. Drehen Sie dazu die beiden Schrauben mittels eines Kreuzschraubendrehers in Drehrichtung ein.

Vergewissern Sie sich, dass die Kabel nicht eingeklemmt werden, wenn Sie das Gehäuse 5 schließen.

Setzen Sie das Standrohr mit LED-Leuchte wieder auf das mittlere Standrohr 6.

Setzen Sie den Dekorationsaufsatz auf die LED-Leuchte 2.

52 DE/AT/CH

Fehler beheben

Die Leuchte leuchtet bei Dunkelheit nicht, obwohl sie den ganzen Tag dem Sonnenlicht ausgesetzt war.

Künstliche Lichtquellen wie Straßenbeleuchtung o.ä. täuschen dem Photosensor Tag vor.

○ Platzieren Sie die Leuchte an einer Stelle, wo sie vor künstlichen Lichtquellen geschützt ist.

Die Leuchte leuchtet nur kurz oder gar nicht.

DerAkku 9 ist verbraucht oder das Tageslicht reicht nicht aus, um den Akku 9 aufzuladen.

Wechseln Sie den Akku 9 oder platzieren Sie die Leuchte an einer sonnigeren Stelle.

Dieses Produkt besteht zum Teil aus sehr empfindlichen elektrischen Bauteilen. Daher kann es unter Umständen zu Störungen kommen, wenn das Produkt in der Nähe von Geräten aufgestellt wird, die Funksignale übertragen. Dazu gehören unter anderem: Mobiltelefone, Funkgeräte, CB Radios, Fernbedienungen und Mikrowellen. Entfernen Sie diese Geräte, wenn Störungen auftreten.

Durch elektrostatische Entladungen kann es unter Umständen zu Störungen am Produkt kommen. Entnehmen Sie bei Störungen den Akku 9 für einige Sekunden und setzen Sie diesen wieder neu ein (siehe „Akku wechseln“).

Reinigung und Pflege/Entsorgung

● Reinigung und Pflege

Benutzen Sie keine Lösungsmittel, Benzin o.ä. Das Gerät würde hierbei Schaden nehmen.
□ Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch.
□ Verwenden Sie bei stärkeren Verschmutzungen ggf. ein leicht angefeuchtetes Tuch und ein mildes Reinigungsmittel.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006 / 66 / EC recycelt werden. Geben Sie Akku und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

54 DE/AT/CH

Werfen Sie Akkus nicht in den Hausmüll!

Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

EMC C€ IP44

55 DE/AT/CH

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm

Model No.: Z31853A/ Z31853B/ Z29617C/ Z29617D

Version: 12/2013

IAN 48768
