BEDIENUNGSANLEITUNG TECHNIPRO RV 700-14E TECHNISAT

Bedienungsanleitung Instruction manual

TECHNIPRO RV 700 E-Serie

Programmierbare-Einkabel-Steckdosen

1 Merkmale....3
2 Funktionsbeschreibung....3
3 Hinweise für den Installateur....4
4 Montage....4
4.1 Werkzeug....4
4.2 Montage- und Sicherheitshinweise....4
4.3 Steckdose montieren 5
4.4 Service LED 5
5 Technische Daten....5

Table of contents

• Für Einkabel-Systeme nach EN 50494 und EN 50607
• Mit Gleichspannungsdurchlass über den SAT-Anschluss zur Stammleitung (max. 24 V/400 mA, 22 kHz- und DiSEqC™-Signal)
• Überwachung der DiSEqC™-Signalisierung durch Mikrocontroller
• Überlastschutz durch elektronische Sicherung und Entkopplungsdioden
• Rückwegtauglich für Anlagen mit Kabelanschluss (CATV-Modem)
• Konfigurierbare Funktionen mit PROGRAMMIERADAPTER RVP 700:

— Sperren einzelner User-Bänder
— Betrieb im Legacy-Modus (keine Abschaltung bei 18-V-Dauersignal für Standard-Multischaltersystem)
— Betrieb im Disconnect-Modus (kein DC-Durchlass zum Stamm)
— LED-Anzeige für Status- und Fehlermeldungen (abschaltbar)
— Möglichkeit der Funktionserweiterung

- Grundfunktionen im Auslieferungszustand:

— Abschaltung des angeschlossenen Receivers, wenn dieser

nicht den Einkabel-DiSEqC™-Befehlssatz gemäß EN 50494 oder EN 50607 verwendet (Abschaltung der Spannung vom SAT-Anschluss zum Eingang bei 18 V nach ca. 400 ms)

— Konfiguriert für Einkabel-Systeme nach EN 50494 und EN 50607

— Alle User-Bänder (UB1 ... UB32) freigeschaltet

— LED-Anzeige ausgeschaltet

- Anschlüsse:

— TV: IEC-Stecker (IEC 61169-2)

— Radio: IEC-Buchse (IEC 61169-2)

— SAT: F-Buchse (IEC 61169-24)

- Mit Schraub- und Krallenbefestigung für Unterputz-Gerätedosen ∅ 55 – 65 mm

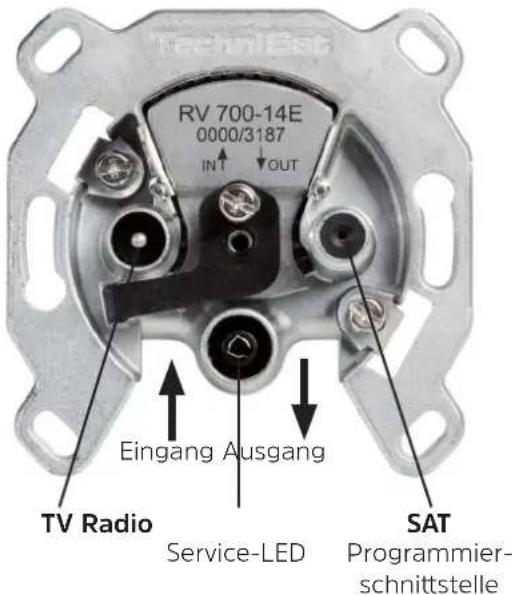

Abb. 1: RV 700-14E

RV 700-8E Enddose/terminiert

RV 700-10E Durchschleifdose 10 dB

RV 700-14E Durchschleifdose 14 dB

RV 700-17E Durchschleifdose 17 dB

2 Funktionsbeschreibung

In Einkabel-Satellitenempfangsanlagen kann es zu Störungen kommen, wenn einzelne Teilnehmer oder Receiver die Stammleitung mit einer Dauerspannung von 18 V blockieren. Dadurch können andere Teilnehmer nicht mehr mit dem Multischalter oder LNB kommunizieren.

In der Praxis kommt es auch vor, dass falsch konfigurierte Receiver die User-ID eines anderen Teilnehmers benutzen. In diesem Fall kommt es zu Störungen in der Art eines Ping-Pong-Effekts, weil zwei Teilnehmer sich um einen Transponder „streiten“.

Die Einkabel-Antennensteckdosen der RV 700 E-Serie beinhalten einen Mikrocontroller, der die Signalisierung innerhalb von Einkabel-Anlagen überwacht. Dabei werden neben Signalspannungen (14 V/18 V) auch Tonsignale (22 kHz) bzw. getastete Tonsignale, sog. DiSEqCTM-Signale, ausgewertet.

Die Antennendosen schalten eine dauernd anliegende Spannung von 18 V ab und stellen mittels einer User-ID-Überprüfung sicher, dass nur die freigegebene Userband-ID vom Receiver (durch die Dose) zum Multischalter weitergeleitet wird

Mit dem PROGRAMMIERADAPTER RVP 700 werden die freizugebenden Userband-IDs in der Einkabel-Antennensteckdose konfiguriert. So ist gewährleistet, dass sich die Teilnehmer in einer Einkabel-Antennenanlage nicht gegenseitig stören.

Die Konfiguration einer oder mehrerer definierter User-IDs in der Einkabel-Antennensteckdose wird durch den Fachhändler/Installateur mit dem PROGRAMMIERADAPTER RVP 700 während der Installation der Antennenanlage durchgeführt. Dazu schließt der Fachhändler/Installateur den PROGRAMMIERADAPTER an die F-Buchse der Antennensteckdose an. Mit der RVcontrol App wird eine Verbindung zum Programmieradapter aufgebaut und die Freigabedaten werden für die Konfiguration der Antennendose zum Programmiergerät gesendet.

3 Hinweise für den Installateur

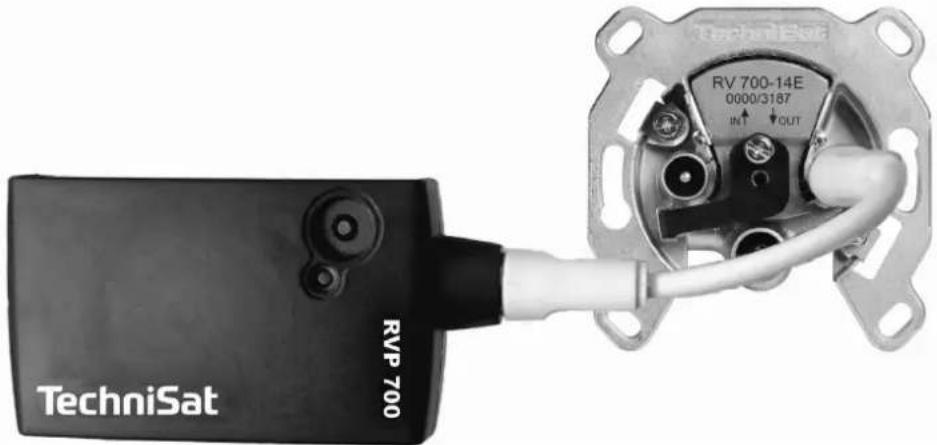

• Für die Konfiguration der Antennensteckdose ist der PROGRAMMIERADAPTER RVP 700 (0000/3189) und die kostenlose RVcontrol App erforderlich (erhältlich für verschiedene Betriebssysteme); siehe Abb. 2.
  • Die Bedienungsanleitung des RVP 700 und der RV 700 E beachten.
• Um die Einkabel-Steckdose entsprechend der Anlagenplanung zu konfigurieren, das RVP 700 mit dem SAT-Anschluss (F-Connector) der Steckdose verbinden und den Anweisungen des RVP 700 und der TechniSat RVcontrol App folgen. Dies kann sowohl vor als auch nach der Installation der Steckdose in der Anlage geschehen.
• Es wird empfohlen, die freigeschalteten Userband-IDs der Steckdose für den Anwender zu dokumentieren.
• Niemals während der Konfiguration der Steckdose den PROGRAMMIERADAPTER RVP 700 von der Steckdose abnehmen bzw. unterbrechen.
• Zur Montage der Steckdose die nachstehenden Montagehinweise beachten.

• Messer oder Abisolierhilfe
• Kreuzschlitz-Schraubendreher Größe 1 oder Schlitzschraubendreher 5 x 0,8

4.2 Montage- und Sicherheitshinweise

WARNUNG

Verletzungsgefahr durch scharfe Kanten!

▶ Installation durch Fachpersonal durchführen lassen.
▶ Steckdosen nur in trockenen Innenräumen verwenden.
Außenleiter beim Abisolieren nicht beschädigen, da sonst die angegebenen Schirmungsmaße nicht erreicht werden.
▶ Sicherstellen, dass Geflechtsadern nach dem Abisolieren den Innenleiter nicht berühren. Kurzschlussgefahr!
Krallenspitzen nicht berühren.

4.3 Steckdose montieren

1. Kabel abisolieren


1. Kabel anklemmen. Dazu:
   -Klappe öffnen. -Innenleiter anklemmen. -Klappe schließen. -Schraube anziehen.

1. Dose mit Kabel um 180° drehen.


1. Steckdose in Gerätedose drücken und festklemmen.


4.4 Service LED

Anzeige Funktion
Rot 18-V- oder 22-kHz-Signal am SAT-Anschluss > 400 ms (Einkabelmodus)
Rot Zu hoher Laststrom > 500 mA (elektronische Sicherung)
Rot blinkt DiSEqC	^TM -Befehl mit gesperrter User-Band-ID vom Endgerät am SAT-Anschluss
Grün Konfiguration wird übernommen (Programmiermodus)
Grün blinkt DiSEqC	^TM -Befehl mit freigegebener User-Band-ID

5 Technische Daten

	Typ	RV 700-8E RV	700-10E RV 700	0-14E RV 700-1	7E
	Art.-Nr.	0000/3192 00	00/3186 00	00/3187 00	00/3188
Durchgangsdämpfung	5 ... 10 MHz	-	1,5 dB	1,5 dB	1,5 dB
	10 ...862 MHz	-	1,1 dB	1,1 dB	1,1 dB
	862 ... 2.150 MHz	-	1,9 dB	1,9 dB	1,9 dB
Anschlussdämpfung TV	5...68 / 118...862 MHz	8 dB	10 dB	14 dB	17 dB
SAT	950 ... 2.150 MHz	8 dB	10 dB	14 dB	17 dB
Radio	87,5 ... 108 MHz	9 dB	11 dB	15 dB	18 dB
Entkopplung (zwischen zwei Teilnehmern)	5 ... 862 MHz	-	≥42 dB
	950 ... 2.150 MHz	-	≥32 dB
Schirmungsmaß	5 ... 300 MHz	≥85 dB
	300 ... 470 MHz	≥80 dB
	470 ... 950 MHz	≥75 dB
	950 ... 2.150 MHz	≥55 dB
Erfüllte Normen	EN 60728-11, EN 50083-2

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 09/16

Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.
