Produkttyp	Digitaler Satellitenreceiver (DVB-S)
Marke	TechniSat
Modell	Digit 1
Abmessungen (BxTxH)	305 mm x 135 mm x 65 mm
Gewicht	0,8 kg
Stromversorgung	180-250 V, 50 Hz, max. 19 W (Betrieb mit LNB), 5,5 W (Standby)
Frequenzbereich (Tuner)	950 bis 2150 MHz
Video-Decodierung	MPEG-2, automatische Anpassung 16:9/4:3
Audio-Decodierung	MPEG-1/2 Layer I/II, Dolby Digital (AC3)
Programmspeicher	bis zu 999 TV- und 999 Radioprogramme in Favoritenliste, gesamt 4000
Timer-Ereignisse	max. 30 Ereignisse, ein Jahr im Voraus
SFI (elektronische Programmzeitschrift)	bis zu 7 Tage Vorschau
DiSEqC	1.0 (Schaltmatrix) und 1.2 (Drehanlage)
Anschlüsse	2x SCART (TV, VCR), Audio analog (Cinch), Audio digital (elektrisch/optisch), RS-232, F-Buchse fur LNB
LNB-Versorgung	400 mA max., kurzschlussfest, 14/18 V, 22 kHz
Fernbedienung	RC-5, Infrarot 950 nm, inkl. 2 Batterien (1,5 V Mignon)
Kindersicherung	PIN-Code (4-stellig)
Sendersuchlauf	automatisch und manuell, fur alle Satelliten
Software-Update	uber Satellit (OTA) oder RS-232
Lieferumfang	Receiver, Netzanschlusskabel, Fernbedienung, Bedienungsanleitung, Garantiekarte, 2 Batterien
Sicherheitshinweise	Gerat nicht offnen; vor Feuchtigkeit schutzen; bei Gewitter vom Netz trennen
Entsorgung	Verpackung recycelbar; Batterien und Elektroschrott nicht in den Hausmull

Häufig gestellte Fragen - Digit 1 TECHNISAT

Wie schließe ich den TechniSat Digit 1 an?

Verbinden Sie den LNB-Eingang des Receivers mit dem LNB Ihrer Satellitenantenne. Verbinden Sie die SCART-Buchse TV mit dem Fernseher. Fur die Aufnahme schließen Sie einen Videorecorder an die SCART-Buchse VCR an. Optional konnen Sie einen HiFi-Verstarker uber die Cinch-Ausgange (analog) oder den digitalen Audioausgang (elektrisch/optisch) anschließen. Stecken Sie das Netzkabel ein, schalten Sie den Receiver ein und folgen Sie dem AutoInstall-Assistenten.

Wie fuhre ich die Erstinstallation durch?

Nach dem Einschalten startet der AutoInstall-Assistent. Wahlen Sie die Bediensprache, Audio-Sprache, Ihren Staat/Zeitzone und konfigurieren Sie die Antenne. Der Assistent fuhrt Sie durch die Sender-Suche. Sie konnen die Programme sortiert oder unsortiert in die Favoritenliste ubernehmen.

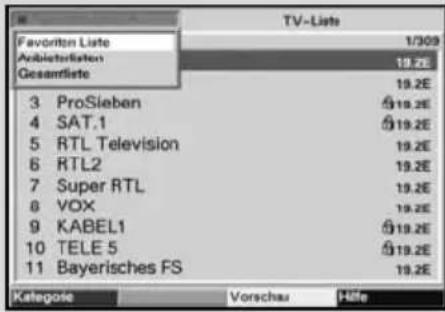

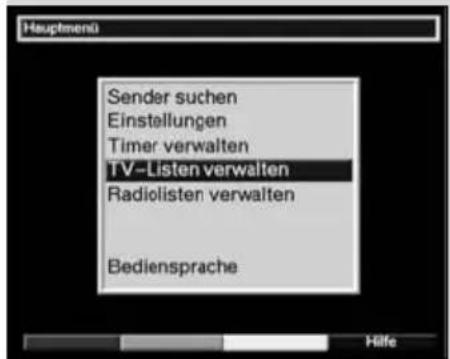

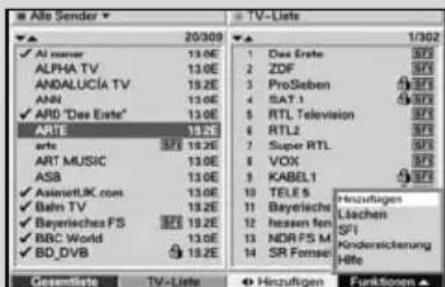

Wie kann ich Sender sortieren oder zur Favoritenliste hinzufugen?

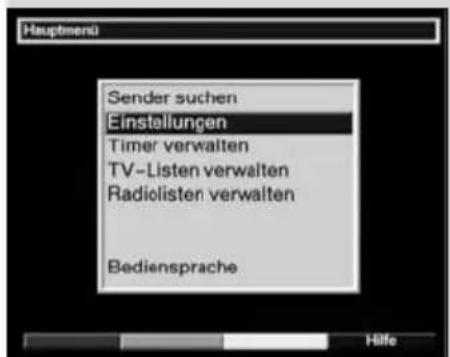

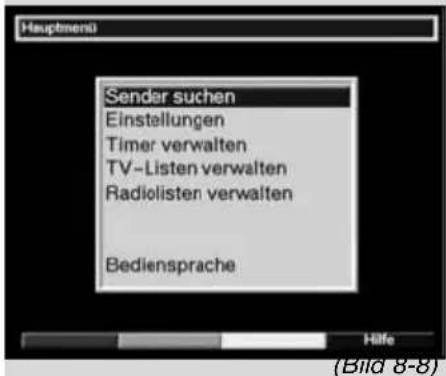

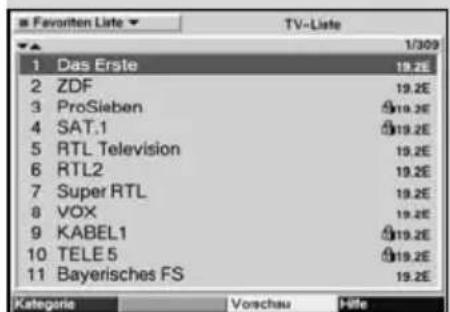

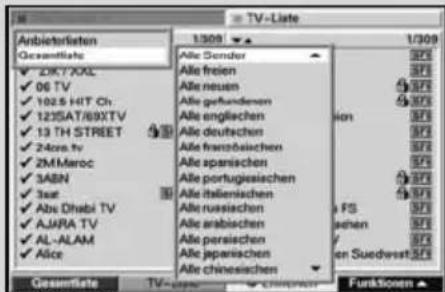

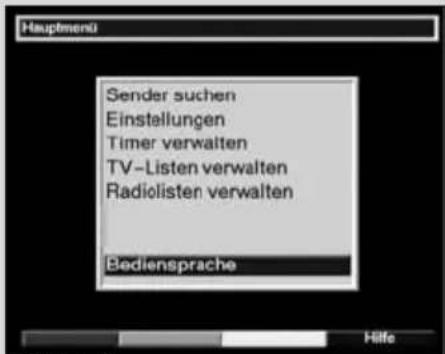

Rufen Sie uber die Menu-Taste das Hauptmenu auf und wahlen Sie TV-Listen verwalten (oder Radiolisten). Im Navigator sehen Sie links die Gesamtliste und rechts die Favoritenliste. Drucken Sie die blaue Funktionstaste, um die Funktion Hinzufugen auszuwahlen. Markieren Sie Sender und drucken Sie Hinzufugen. Zum Sortieren wahlen Sie Sortieren und verschieben Sie die Sender mit den Pfeiltasten.

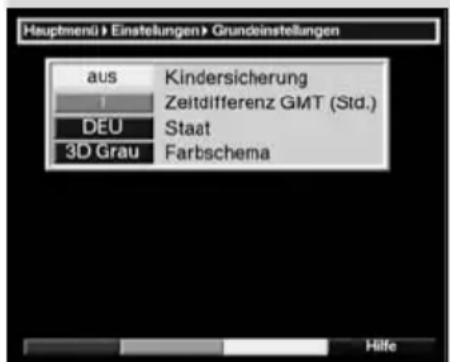

Wie aktiviere ich die Kindersicherung?

Gehen Sie zu Einstellungen > Grundeinstellungen. Stellen Sie die Kindersicherung auf Ein. Sie konnen auch einzelne Programme sperren: Wahlen Sie im Navigator das Programm, drucken Sie Funktionen > Kindersicherung. Der Standard-PIN ist werksseitig voreingestellt (z.B. 0000). Sie konnen den PIN unter Gerate-PIN andern anpassen.

Wie aktualisiere ich die Software des Receivers?

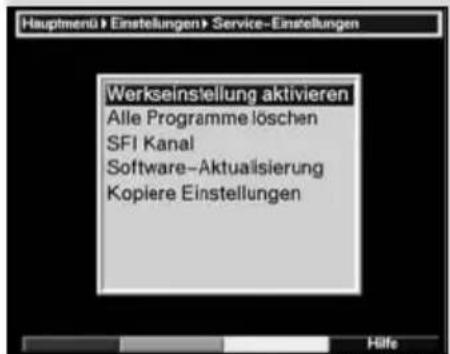

Navigieren Sie zu Einstellungen > Service-Einstellungen > Software-Aktualisierung (Update). Der Receiver pruft, ob uber Satellit eine neue Version verfugbar ist. Wahlen Sie Aktualisieren und der Download beginnt. Alternativ konnen Sie uber die RS-232-Schnittstelle mit einem PC updaten.

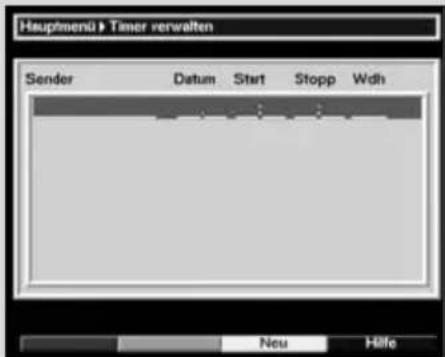

Wie programmiere ich einen Timer fur Aufnahmen?

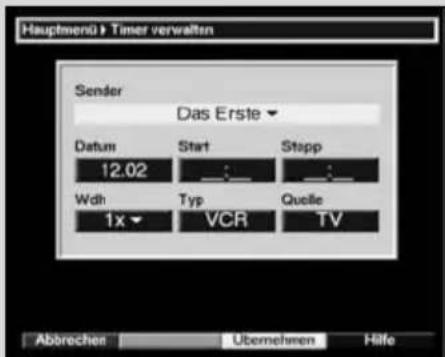

Drucken Sie Menu und wahlen Sie Timer verwalten. Mit der gelben Funktionstaste (Neu) erstellen Sie ein neues Ereignis. Geben Sie Quelle (TV/Radio), Sender, Datum, Start und Stopp ein. Stellen Sie Typ auf VCR fur Aufnahmen. Bestatigen Sie mit Ubernehmen. Der Timer aktiviert den Receiver zur gewunschten Zeit.

Wie schalte ich Untertitel ein?

Drucken Sie die Sprachwahltaste. Wenn Untertitel gesendet werden, erscheint ein Eintrag Untertitel. Wahlen Sie die gewunschte Sprache aus. Alternativ konnen Sie in Einstellungen > Audio/Video Einstellungen eine bevorzugte Untertitelsprache festlegen. Bei Videotext-Untertiteln geben Sie die entsprechende Seite ein.

Was ist DiSEqC und wie stelle ich es ein?

DiSEqC (Digital Satellite Equipment Control) erlaubt die Steuerung von Komponenten wie Multischaltern oder Drehmotoren uber das Koaxialkabel. Im Menu Einstellungen > Antenneneinstellungen schalten Sie DiSEqC ein. Dann konfigurieren Sie die Schaltmatrix (Position/Option) fur Ihre Satelliten. Fur Motoren (DiSEqC 1.2) beachten Sie Kapitel 9 der Anleitung.

Wie kann ich die Lautstarke regeln und den Ton stumm schalten?

Benutzen Sie die Tasten Lautstarke + und Lautstarke - auf der Fernbedienung. Drucken Sie Ton ein/aus (Stummschaltung). Die Lautstarkeeinstellung bleibt nach dem Ausschalten erhalten.

Was mache ich, wenn kein Bild und kein Ton erscheint (kein Signal)?

Uberprufen Sie zuerst die Kabelverbindungen (LNB, SCART). Prufen Sie, ob der Receiver eingeschaltet ist und das Display leuchtet. Fuhren Sie ggf. einen Sendersuchlauf durch. Stellen Sie sicher, dass die Antenneneinstellungen korrekt sind (Satellit, LNB-Typ). Bei starkem Regen/Schnee kann das Signal gestort sein. Uberprufen Sie auch die Kindersicherung - gesperrte Programme erfordern PIN-Eingabe.

BEDIENUNGSANLEITUNG Digit 1 TECHNISAT

Zum Empfang von freien Satelliten-Programmen.

1 Inhaltsverzeichnis

1 Inhalt .....2, 5

2 Abbildungen ....3

3 Bitte zuerst lesen - .6 Sicherheitshinweise! .7

4 Anschluß ....8

5 Erstinstallation (AutoInstall) ....11

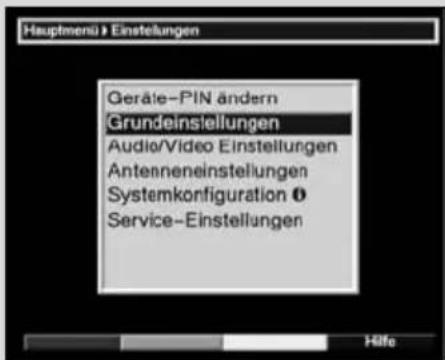

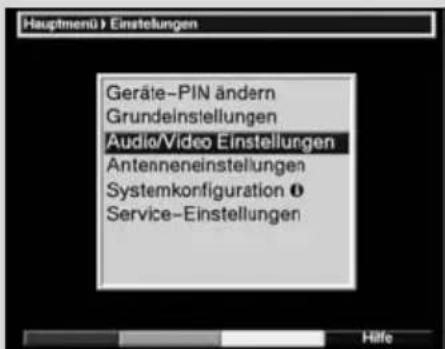

6 Einstellungen .....14

6.1 Bediensprache .....14

6.2 Grundeinstellungen .....14

6.2.1 Kindersicherung .....15

6.2.2/3 Zeitdifferenz (Uhrzeit)/Staat .....15

6.2.4 OSD-Einstellung .....15

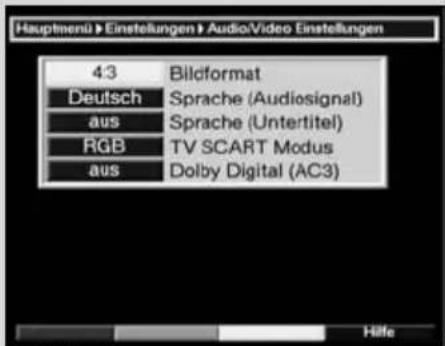

6.3 Audio/Videoeinstellungen .....16

6.3.1 Bildformat ..... 16

6.3.2 Sprache - Audiosignal .....16

6.3.3 Untertitel .....16

6.3.4 SCART-Modus TV 16

6.3.5 Dolby-Digital (AC 3) .....17

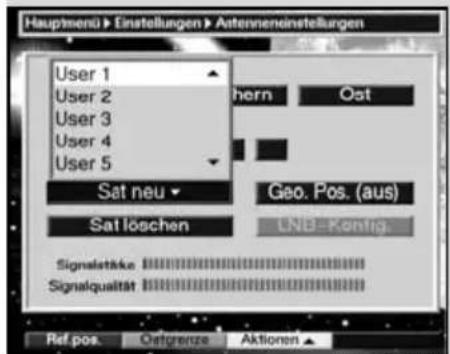

6.4 Antenneneinstellung .....17

6.4.1 DiSEqC ein-/ausschalten .....18

6.4.2 Einstellen der Schaltmatrix .....18

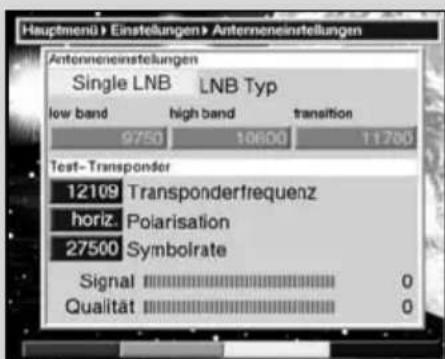

6.4.3 LNB-Eigenschaften .....19

6.4.4 Drehanlage (DiSEqC 1.2) .....20

7 Bedienung .....20

7.1 Ein- und Ausschalten .....20

7.2 Programmwahl .....21

7.3 Lautstärkeregelung .....23

7.4 Auswahl einer anderen Sprache .....23

7.4.1 Dolby Digital (AC3 Betrieb) .....23

7.5 TV/Radioumschaltung .....24

7.6 Rückkehr zum zuletzt eingestellten Progr. 24

7.7 Uhr und Programminfo anzeigen .....24

7.8 Weitere Programminformationen .....24

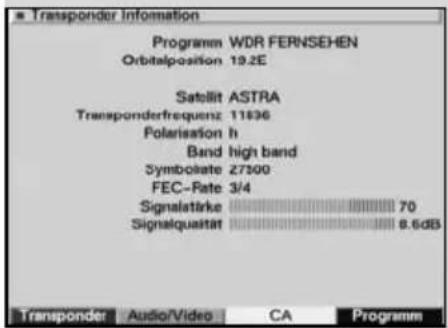

7.9 Transponder-Info .....25

7.10 Standbild 25

7.11 Videotext 25

7.12 Untertitel....26

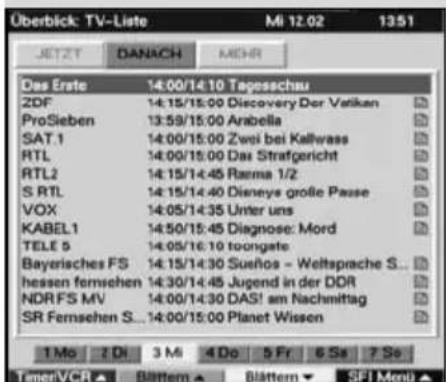

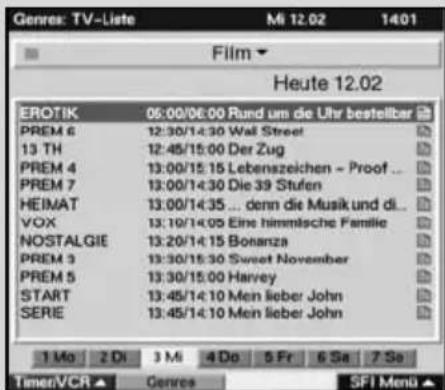

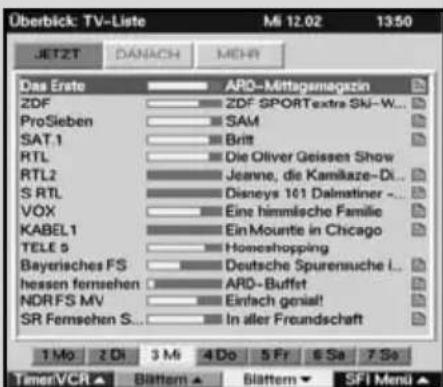

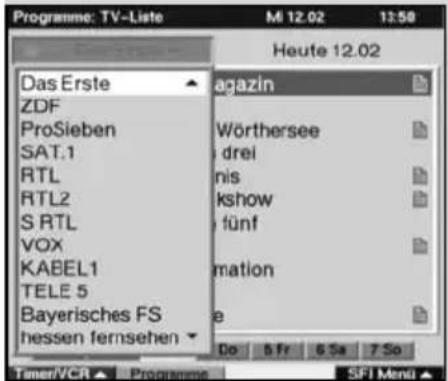

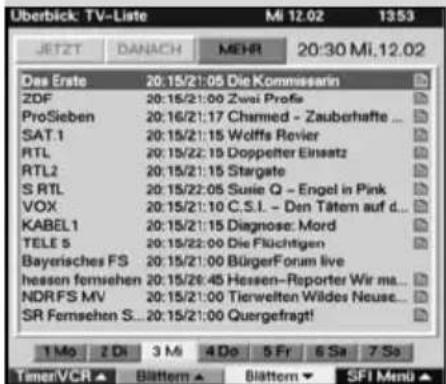

7.13 Elektr. Programmzeitschrift (SFI) .27

7.13.1 Einlesen der SFI-Daten .....27

7.13.2 Einlesevorgang unterbrechen .....28

7.13.3 Elektronische Programmzeitschrift aufrufen28

7.13.4 Tafel mit aktuellen Inhalten .....28

7.13.5 Tafel mit den folgenden Inhalten .....28

7.13.6 Vorschau .....29

7.13.7 SFI-Funktionen .....29

8 Grundprogrammierung ändern ...35

8.1 Favoritenliste konfigurieren .....35

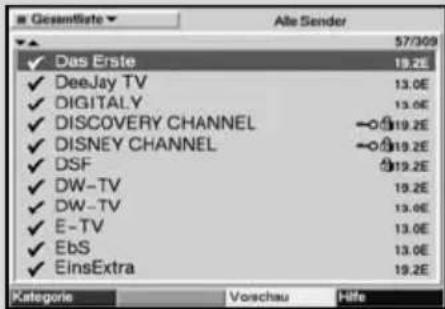

8.1.1 Navigator aufrufen .....35

8.1.2 Aufnehmen von Progr. in die Favoritenliste36

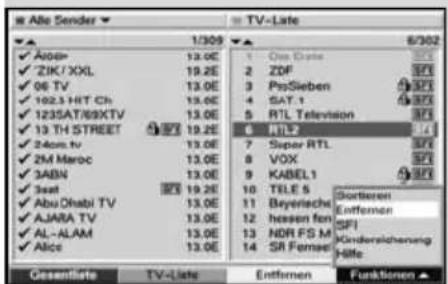

8.1.3 Programme löschen .....37

8.1.3.1 Entfernen aus der Favoritenliste .....37

8.1.3.2 Löschen aus der Gesamtliste .....37

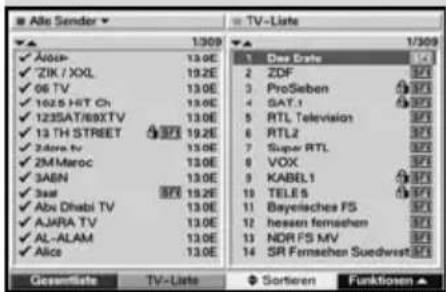

8.1.4 Programme sortieren .....38

8.1.5 Programmierung der elektronischen Programmzeitschrift .....39

8.1.6 Programme sperren (Kindersicherung) . . .40

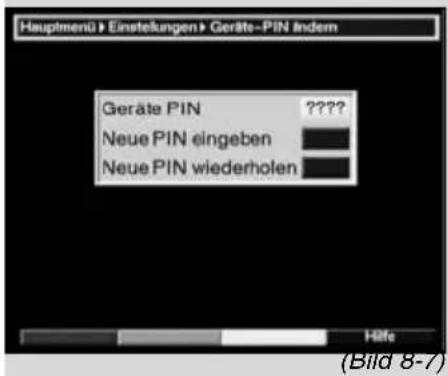

8.2 Geräte-PIN ändern .....40

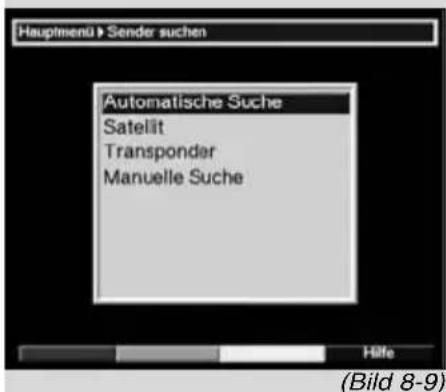

8.3 Programmsuche .....41

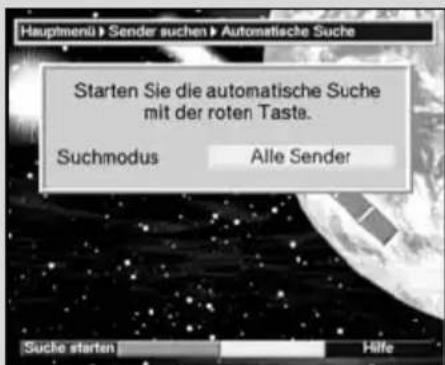

8.3.1 Automatische Suche .....42

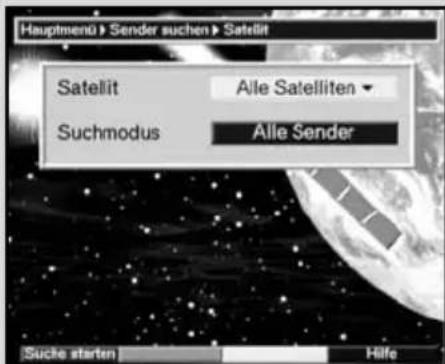

8.3.2 Satelliten-Suche .....42

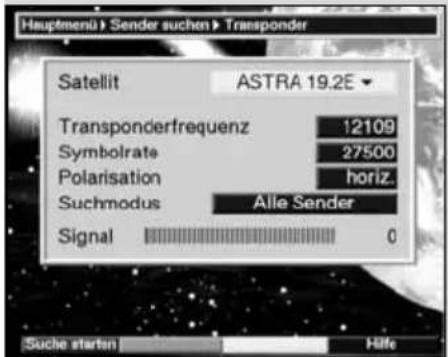

8.3.3 Transponder-Suche .....43

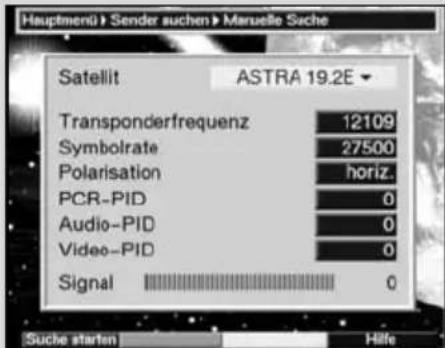

8.3.4 Manuelle Suche .....44

8.3.5 Nach dem Suchlauf .....44

8.4 Service-Einstellungen .....45

8.4.1 Werkseinstellung aktivieren .....45

8.4.2 Alle Programme löschen .....45

8.4.3 SFI-Kanal 46

8.4.4 Software-Aktualisierung (Update) .....46

8.4.5 Kopieren der Einstellungen .....47

8.5 Systemkonfiguration .....48

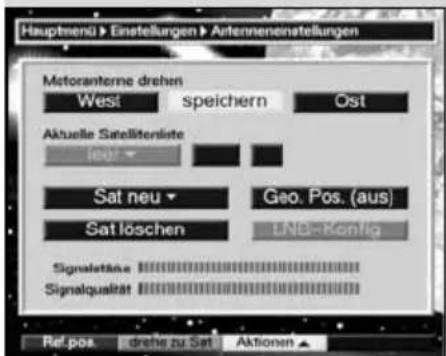

9 Betrieb an einer Drehanlage .....48

9.1 Ost- und Westgrenzen .....48

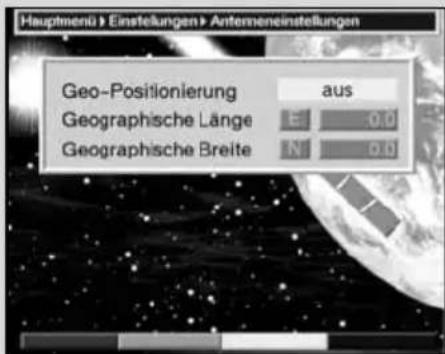

9.2 Geo-Positionierung .....49

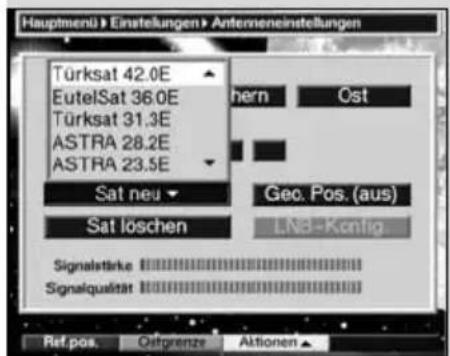

9.3 Satellitenposition einstellen .....51

9.3.1 Satellitenposition auswählen .....51

9.3.2 Ausrichtung der Satellitenantenne .....52

9.3.3 Satellitenposition speichern .....53

9.4 Aktuelle Satellitenliste .....54

9.5 Satellitenposition löschen .....54

9.6 Drehen zur Referenzposition .....55

10 Technische Begriffe .....56

11 Technische Daten ....59

12 Fehlersuchhilfen ....61

13 Anhang: Koordinaten .....63

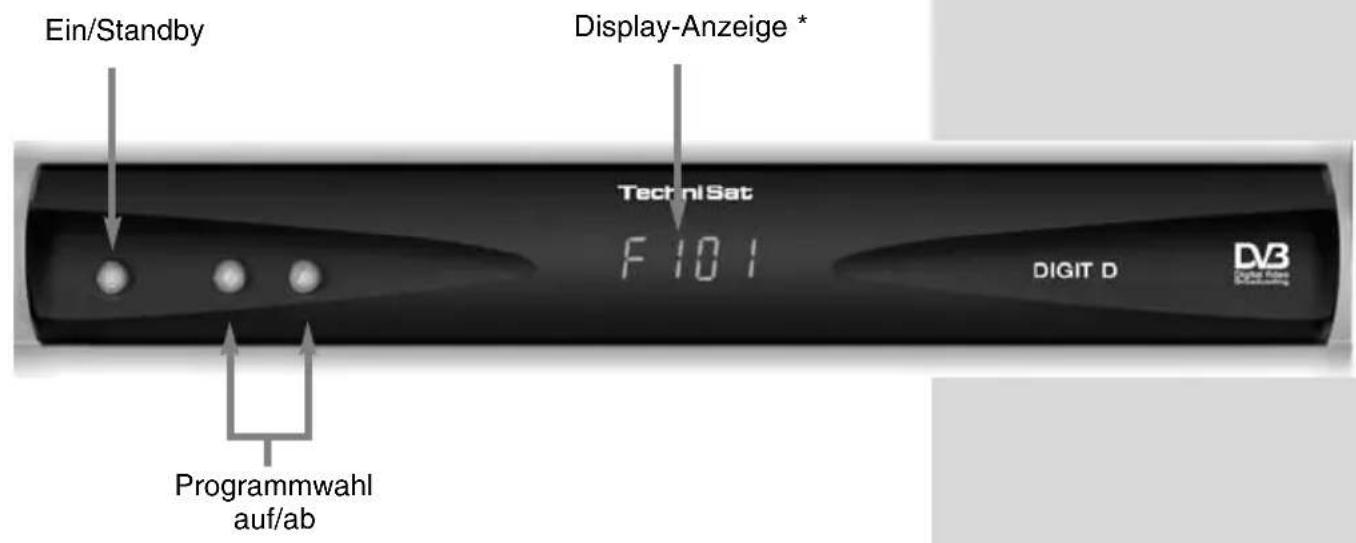

2 Abbildungen

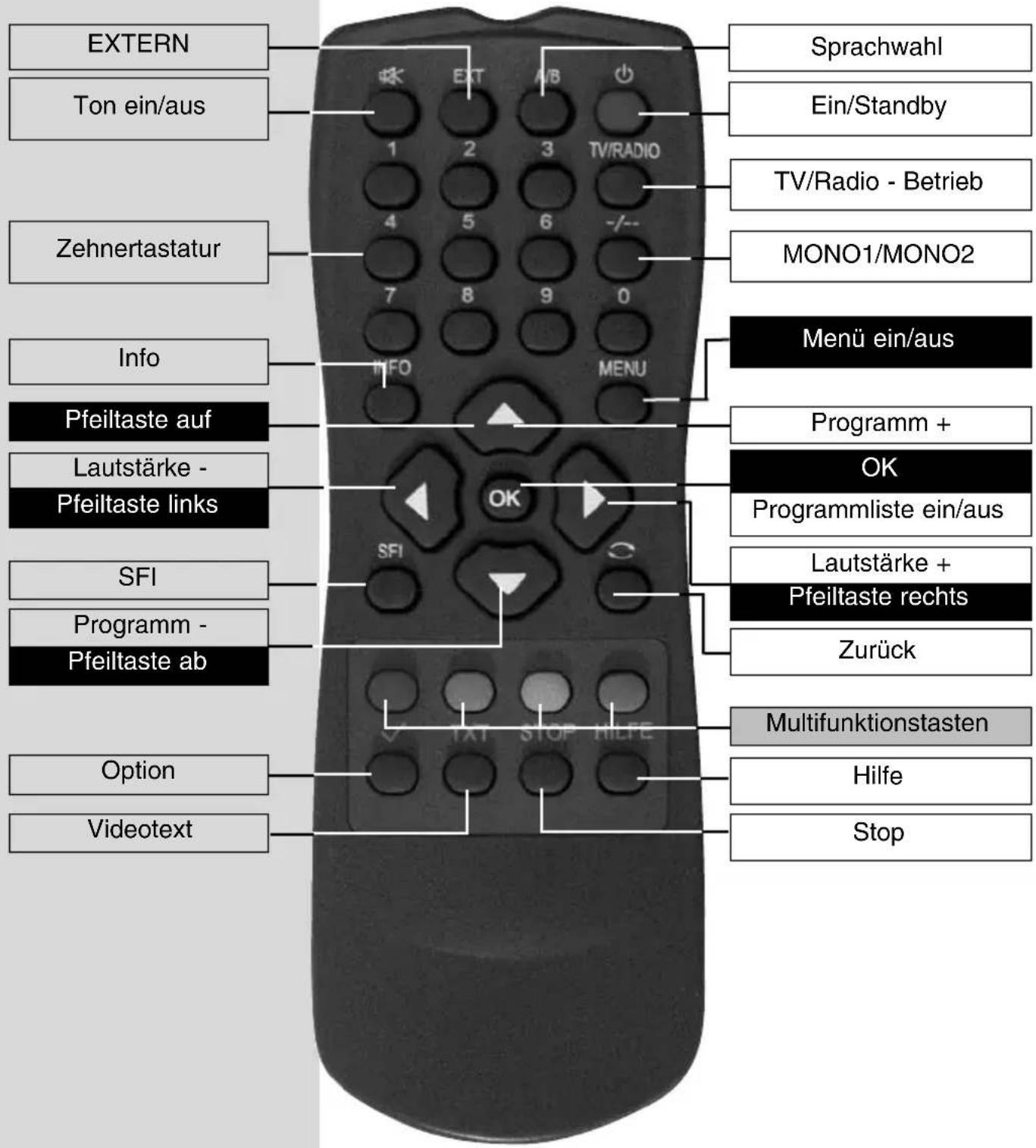

Fernbedienung

3 Bitte zuerst lesen

Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie zunächst die Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten: 1 Receiver, 1 Netzanschlußkabel, 1 Fernbedienung, 1 Bedienungsanleitung, 1 Garantiekarte, 2 Batterien (1,5V Mignonzelle).
Legen Sie die beiliegenden Batterien unter Berücksichtigung der eingeprägten Polarität in das Batteriefach der Fernbedienung ein.
Bevor Sie den Receiver anschließen, lesen Sie bitte zunächst die Sicherheitshinweise in Kapitel 3.
Die Kapitel 4, 5 und 6 beschreiben den Anschluß und die Anpassung des Receivers an die Außeneinheit (Spiegel, LNB, ...), an das Fernsehgerät, VCR, usw. Diese Einstellungen sind einmalig und müssen nur ergänzt werden, wenn sich etwas an Ihrer Außeneinheit ändert oder zusätzliche Geräte angeschlossen werden.
Kapitel 7 beschreibt alle Funktionen, die für den täglichen Gebrauch wichtig sind, wie z.B. Programmwahl oder Lautstärkeeinstellung.
In Kapitel 8 finden Sie Informationen darüber, wie Sie neue Programme einstellen oder die Programmreihenfolge ändern.
Kapitel 9 beschreibt die Einstellungen bei der Verwendung einer Drehanlage.
In der Bedienungsanleitung verwendete technische Begriffe sind in Kapitel 10 erläutert.
Die technischen Daten finden Sie in Kapitel 11.
Hilfestellung beim Suchen und Beheben von Fehlern finden Sie in Kapitel 12.

Wichtige Hinweise zur Bedienung

Durch die Verwendung eines sogenannten "On Screen Display" (Bildschirmeinblendungen) wird die Bedienung des Receivers vereinfacht und die Anzahl der Fernbedienungstasten verringert. Alle Funktionen werden auf dem Bildschirm angezeigt und können mit wenigen Tasten gesteuert werden. Zusammengehörende Funktionen sind als "MENÜ" zusammengefaßt. Die angewählte Funktion wird farblich hervorgehoben. In der unteren Zeile sind durch Farbbalken die "Funktionstasten" rot, gelb, grün und blau dargestellt. Diese Farbbalken stellen in den einzelnen Menüs unterschiedliche Funktionen dar, die durch Drücken der entsprechend gefärbten Taste ("Multifunktionstaste") auf der Fernbedienung ausgelöst werden. Die "Funktionstasten" sind nur aktiv, wenn eine Kurzbezeichnung in dem entsprechenden Feld angegeben ist.

Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in dieser Bedienungsanleitung fett gedruckt.

Hilfe:

Sofern vorhanden, kann in den Menüs durch Drücken der blauen Funktionstaste ein Hilfetext ein- bzw. ausgeblendet werden.

Entsorgungshinweis

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu. Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermüll).

Sicherheitshinweise

Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr neues Gerät in Betrieb nehmen.

Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.

Um eine ausreichende Belüftung zu gewährleisten, stellen Sie das Gerät auf einen glatten, ebenen Untergrund und legen keine Gegenstände auf den Deckel des Gerätes. Hier befinden sich Lüftungsschlitze, durch die Wärme aus dem Inneren entweicht.
Stellen Sie keine brennenden Gegenstände, z.B. brennende Kerzen, auf das Gerät.
Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, darauf.
Das Gerät darf nur in gemäßigtem Klima betrieben werden.
Öffnen Sie niemals das Gerät! Es besteht die Gefahr eines Elektroschocks. Ein eventuell notwendiger Eingriff sollte nur von geschultem Personal vorgenommen werden.

In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen Fachmann um Hilfe bitten:

das Stromkabel bzw. der Netzstecker ist beschädigt
das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen
bei erheblichen Fehlfunktionen
bei starken äußeren Beschädigungen

Betriebspausen

Das Gerät sollte während eines Gewitters oder bei längeren Betriebspausen (z.B. Urlaub) vom Netz getrennt werden.

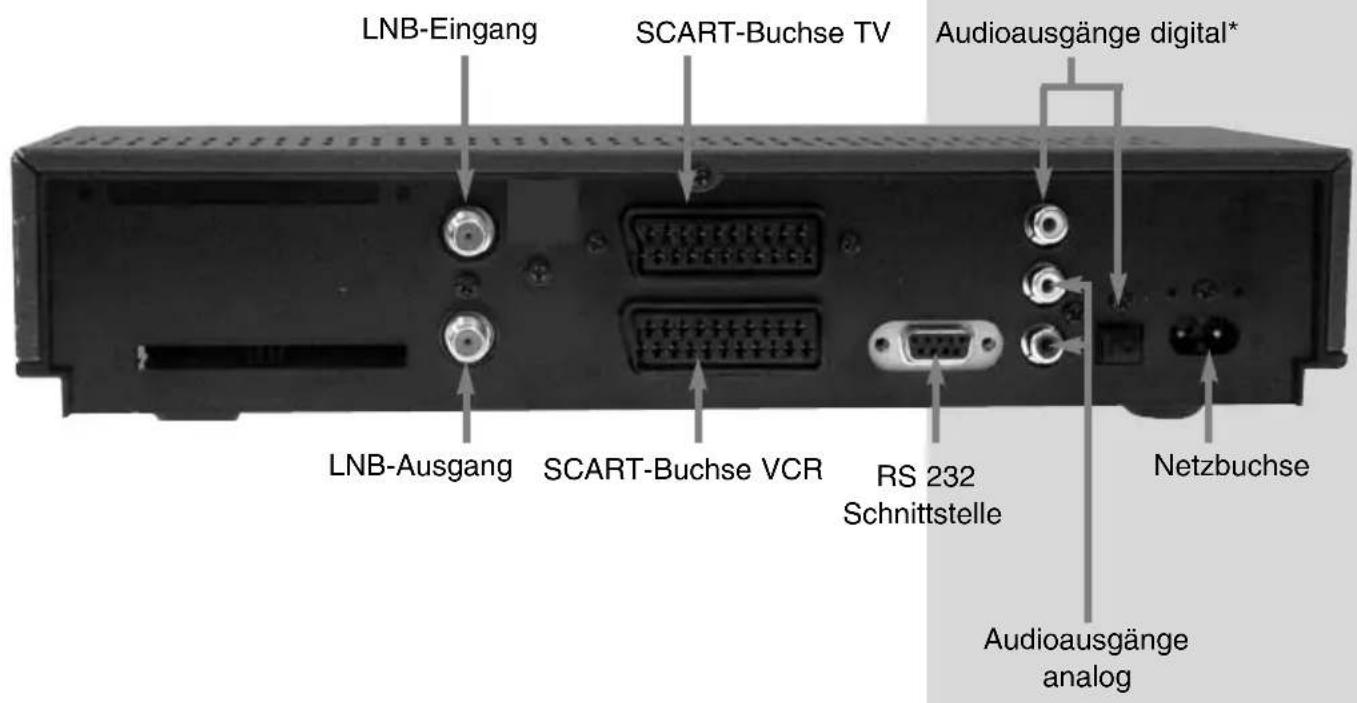

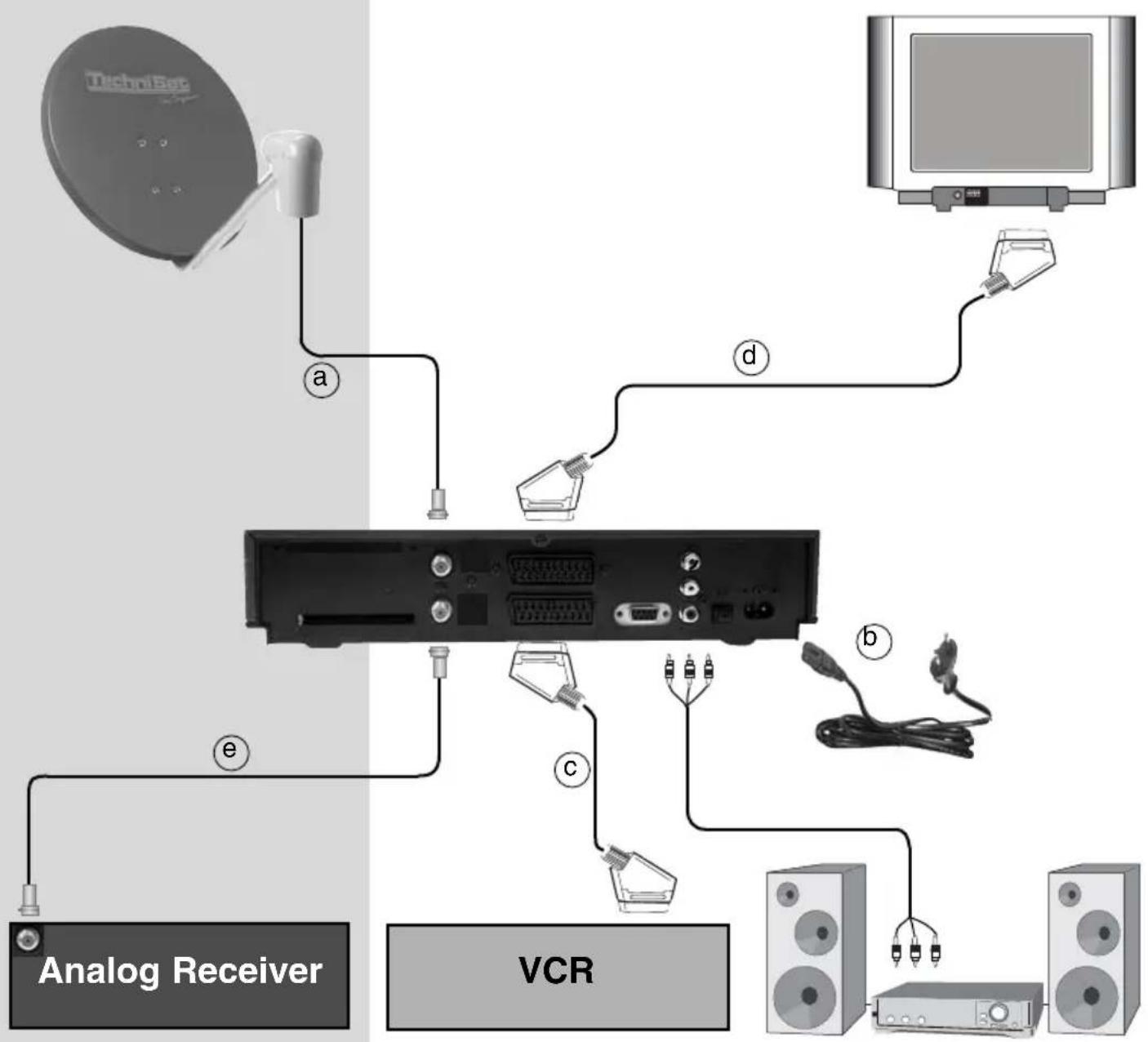

Anschluß des DVB-Receivers an eine Sat-Anlage

a. Verbindung des LNBs mit dem LNB-Eingang (LNB IN) des DVB-Receivers.
b. Netzverbindung
c. Scartverbindung eines Videogerätes mit der VCR-Scartbuchse des DVB-Receivers.
d. Scartverbindung des DVB-Receivers mit dem Fernsehgerät.
Optional:
e. Verbindung des LNB-Ausgangs mit dem LNB-Eingang eines analogen Receivers.

4 Anschluß

Die im folgenden erscheinenden Verweise a b c usw. beziehen sich auf die Zeichnung auf Seite 8.

4.1 Netzanschluß

Der Receiver sollte erst dann an das Stromnetz angeschlossen werden, wenn das Gerät komplett mit den zugehörigen Komponenten verkabelt ist. Dadurch werden Zerstörungen des Receivers oder anderer Komponenten ausgeschlossen.

b Nachdem Sie alle Verbindungen hergestellt haben, verbinden Sie den Receiver durch das beiliegende Netzkabel mit einer Steckdose 85-288 V/50-60 Hz.

4.2 Außeneinheit

4.2.1 Einzelbetrieb

a Verbinden Sie den LNB-Eingang des Receivers durch ein geeignetes Koaxialkabel mit dem LNB Ihrer Außeneinheit. Beachten Sie auch Punkt 6 "Einstellungen".

4.2.2 Betrieb mit einem zusätzlichen Receiver an einer Einzelempfangsanlage

e Sollte ein weiteres Gerät an einer Einzelempfangsanlage betrieben werden (z.B. Analogreceiver oder ADR-Empfänger), können Sie den LNB-Eingang des zusätzlichen Receivers mit dem LNB-Ausgang des DVB-Receivers durch ein geeignetes Koaxialkabel verbinden. Damit der zusätzliche Receiver auch mit Sat-Signal versorgt wird, muß Ihr DVB-Receiver im "Standby-Betrieb" (Bereitschaft) betrieben werden. Wird der DVB-Receiver eingeschaltet, übernimmt dieser die LNB-Steuerung mit Priorität.

4.3 Anschluß an ein Fernsehgerät

d Verbinden Sie Receiver (SCART-Buchse TV) und Fernsehgerät (SCART-Buchse) durch ein SCART-Kabel. Sollte Ihr Fernsehgerät entsprechend ausgerüstet sein, wird dieses beim Einschalten des Receivers automatisch auf AV und somit auf Sat-Betrieb umgeschaltet.

4.4 Videocassettenrecorder (VCR)

c Schließen Sie den Videorecorder an der SCART-Buchse VCR an. Der Videorecorder liefert bei Wiedergabe ein Schaltsignal an den Receiver. Dadurch gelangt das Videorecorder-Signal automatisch an das TV-Gerät.

Liefert Ihr Videorecorder keine Schaltspannung, schalten Sie Ihren Receiver mit Hilfe der Taste EXTERN auf den externen Eingang AV. Durch erneutes Drücken dieser Taste kehren Sie wieder in den Normalbetrieb zurück.

4.5 HiFi-Verstärker

4.5.1 Analog

Um die bestmögliche Tonqualität zu erreichen, können Sie den Receiver an einen HiFi-Verstärker anschließen. Verbinden Sie dazu die Cinch-Buchsen Audio R und Audio L des Receivers durch ein geeignetes Kabel mit einem Eingang Ihres HiFi-Verstärkers (z. B. CD oder AUX; Achtung, der Phonoeingang ist nicht geeignet!).

4.5.2 Digital

Sollte Ihr Verstärker über einen entsprechenden elektrischen oder optischen Eingang verfügen, so verbinden Sie die Buchse AUDIO OUT DIGITAL elektrisch bzw. AUDIO OUT DIGITAL optisch* mit dem elektrischen bzw. optischen Eingang Ihres Verstärkers. Es stehen, abhängig vom jeweiligen Sender, die Abtastraten von 32, 44,1 und 48 kHz zur Verfügung. Ebenso steht an diesem Ausgang, falls gesendet, das Dolby Digital-Signal (AC3) zur Verfügung.

4.6 Serielle Schnittstelle RS 232

Die RS 232-Schnittstelle dient zum Update der Betriebssoftware und der Vorprogrammierung mittels PC.

5 Erstinstallation

Nachdem Sie die Sicherheitshinweise durchgelesen haben, und das Gerät wie in Kapitel 4 beschrieben angeschlossen haben, schalten Sie nun wie in Kapitel 7 beschrieben das Gerät ein. Bei der ersten Inbetriebnahme des Gerätes erscheint das Startfenster des Installationsassistenten

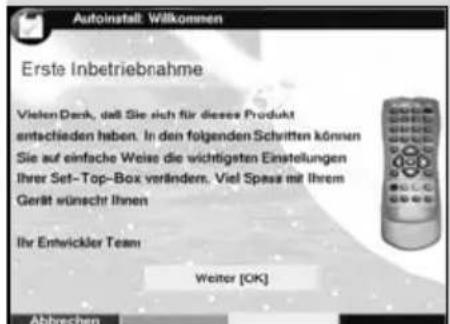

AutoInstall. (Bild 5-1) Mit Hilfe des Installationsassistenten können Sie auf einfache Art und Weise die wichtigsten Einstellungen des Receivers vornehmen.

Um die Einstellungen im jeweiligen Installationsschritt vornehmen zu können, sind die Tasten der Fernbedienung, die dazu benötigt werden, markiert.

Sie können die Erstinstallation jederzeit durch Drücken der roten Funktionstaste abbrechen. Mit Hilfe der grünen

Funktionstaste gelangen Sie zum jeweils vorherigen Installationsschritt. Dadurch können Sie Fehleingaben jederzeit korrigieren.

Wird die Erstinstallation nicht ausgeführt bzw. abgebrochen, startet Ihr Gerät mit einer Standard-Vorprogrammierung.

Der hier gezeigte Ablauf der Erstinstallation dient nur als Beispiel. Der genaue Ablauf der Erstinstallation hängt von den von Ihnen vorgenommenen Einstellungen ab.

Folgen Sie daher bitte genau den Anweisungen auf dem Bildschirm.

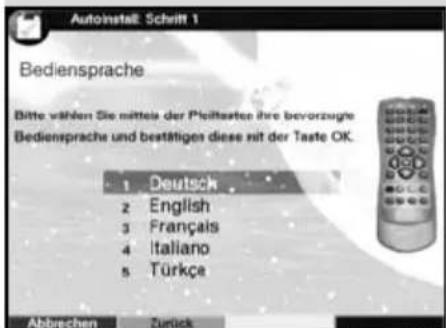

Bediensprache:

Durch Betätigen der Taste OK gelangen Sie zum Auswahlfenster für die Bediensprache. (Bild 5-2)
Markieren Sie mit den Pfeiltasten auf/ab die gewünschte Bediensprache.
Bestätigen Sie mit OK.

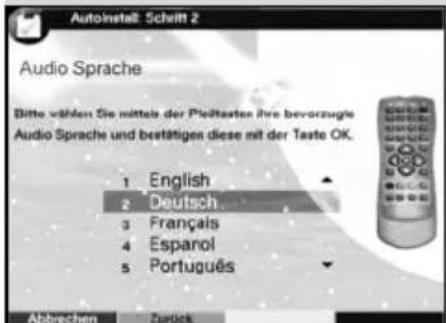

Audio-Sprache

Wählen Sie mit den Pfeiltasten auf/ab die bevorzugte Audiosprache aus. (Bild 5-3) Entsprechend dieser Auswahl wird nach dem Beenden des Installationsassistenten die Sortierung der Favoritenliste vorgenommen.
Bestätigen Sie mit OK, um die Auswahl zu übernehmen.

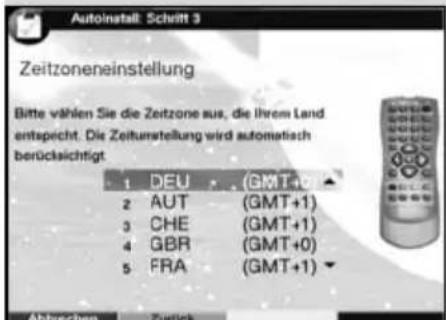

Staat/Zeitzone

Wählen Sie mit den Pfeiltasten auf/ab die Zeitzone aus, die Ihrem Land entspricht. (Bild 5-4) Entsprechend Ihrer Auswahl wird die automatische Einstellung der Uhrzeit vorgenommen.
Bestätigen Sie mit OK, um die Auswahl zu übernehmen und zur Antennenkonfiguration zu gelangen.

(Bild 5-1)

(Bild 5-2)

(Bild 5-3)

(Bild 5-4)

(Bild 5-5)

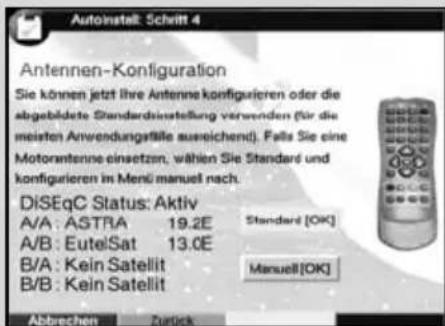

Antennenkonfiguration

In diesem Installationsschritt können Sie die Einstellung Ihres Receivers an die Konfiguration Ihrer Antenne anpassen.

Wenn Sie die Standard-Antenneneinstellung übernehmen möchten, markieren Sie mit den Pfeiltasten auf/ab das Feld Standard und bestätigen Sie mit OK. (Bild 5-5) Fahren Sie in diesem Fall mit dem Punkt "Software-Aktualisierung" fort.

(Bild 5-6)

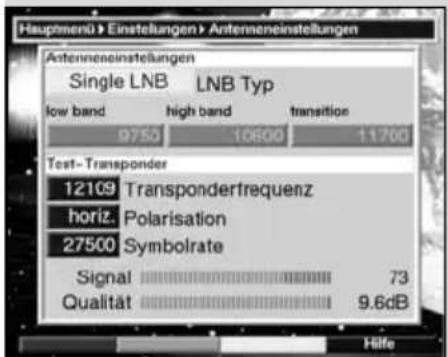

Wenn die Konfiguration Ihrer Empfangsanlage nicht der Standard-Einstellung entspricht, markieren Sie das Feld Manuell und bestätigen mit OK.

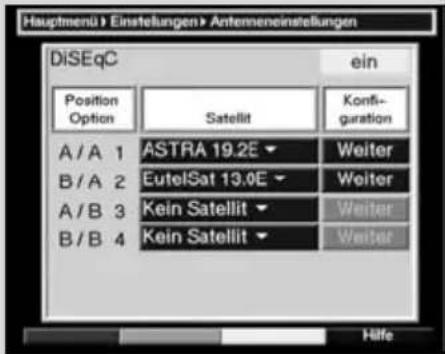

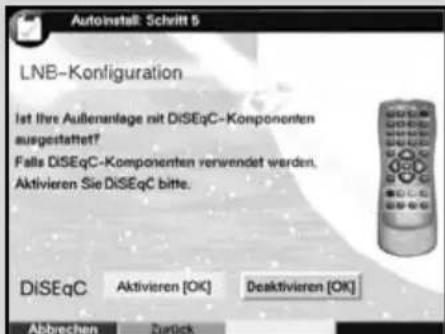

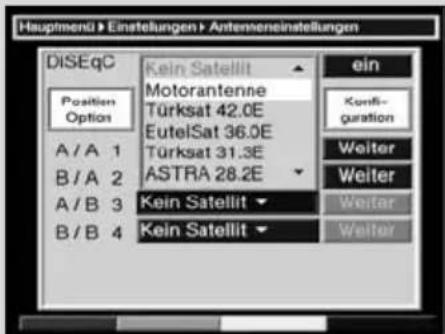

DiSEqC

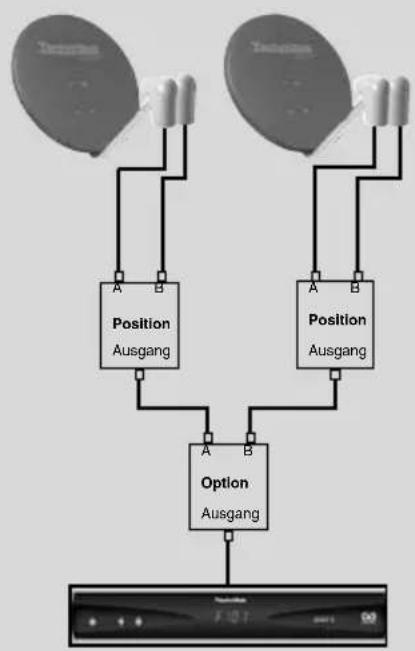

Falls Sie bei Ihrer Empfangsanlage DiSEqC- Komponenten verwenden, markieren Sie das Feld Aktivieren und bestätigen Sie mit der Taste OK. (Bild 5-6) (Nähere Informationen zu DiSEqC finden Sie im Kapitel 10, Technische Begriffe.)

(Bild 5-7)

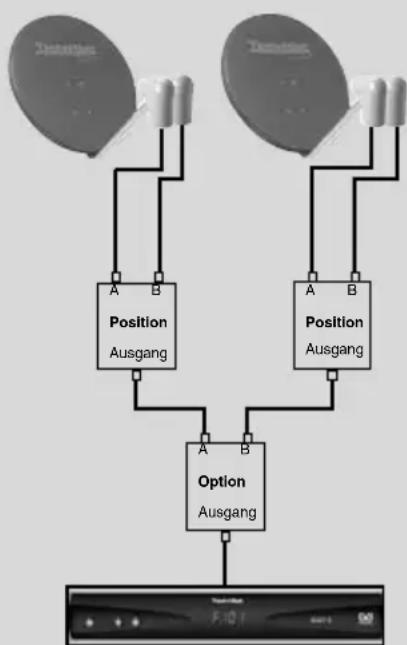

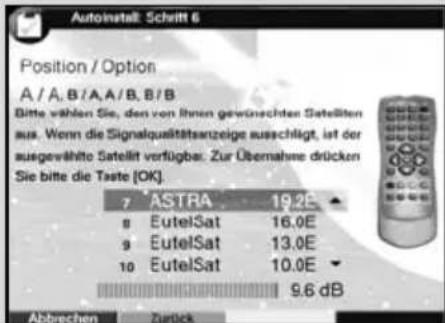

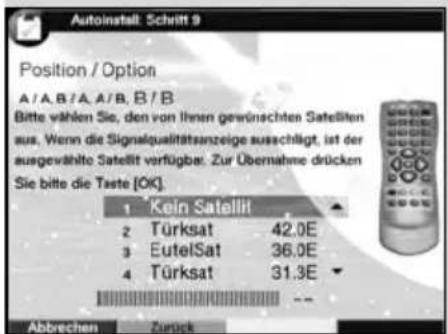

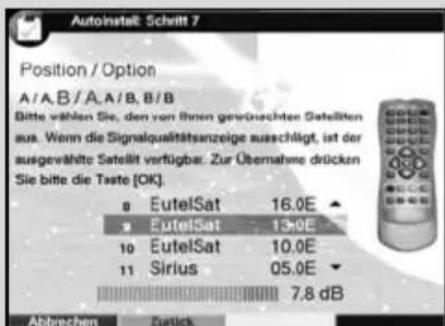

Position A/Option A

Markieren Sie mit den Pfeiltasten auf/ab den Satelliten, den Sie mit der DiSEqC-Einstellung Position A/Option A empfangen und bestätigen Sie mit der OK-Taste. (Bild 5-7)

(Bild 5-8)

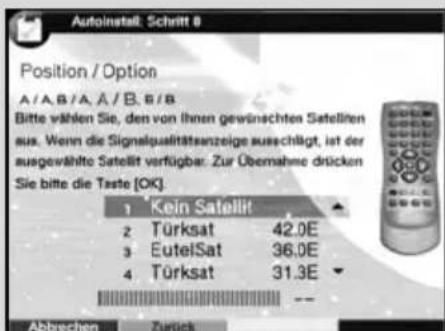

Position B/Option A

Markieren Sie mit den Pfeiltasten auf/ab den Satelliten, den Sie mit der DiSEqC-Einstellung Position B/Option A empfangen und bestätigen Sie mit der OK-Taste. (Bild 5-8)

Position A/Option B

Markieren Sie mit den Pfeiltasten auf/ab den Satelliten, den Sie mit der DiSEqC-Einstellung Position A/Option B empfangen und bestätigen Sie mit der OK-Taste. (Bild 5-9)

(Bild 5-9)

Position B/Option B

Markieren Sie mit den Pfeiltasten auf/ab den Satelliten, den Sie mit der DiSEqC-Einstellung Position B/Option B empfangen und bestätigen Sie mit der OK-Taste. (Bild 5-10)

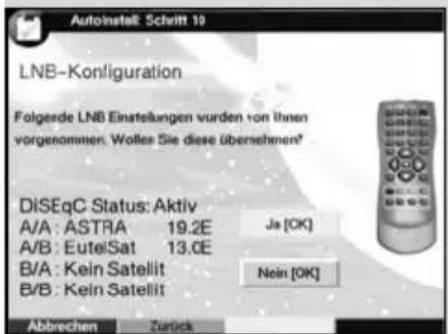

Überprüfen Sie im nächsten Schritt noch einmal die Konfiguration Ihrer Antenne.

Wenn Sie diese Einstellung übernehmen möchten, markieren Sie mit den Pfeiltasten auf/ab das Feld ja und bestätigen Sie mit der Taste OK. (Bild 5-11)

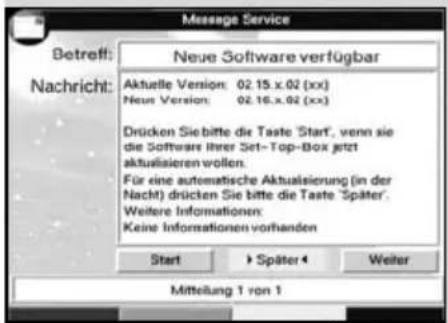

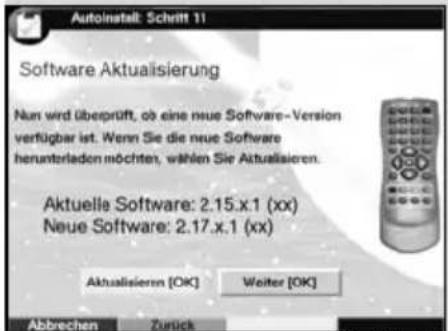

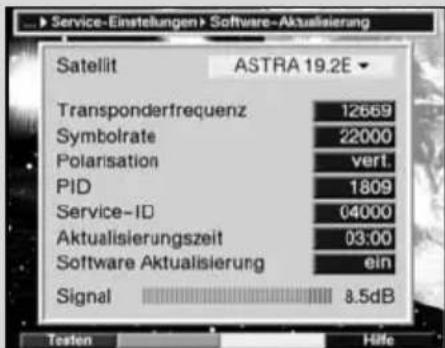

Software-Aktualisierung

Nachdem Sie die Antennen-Einstellungen vorgenommen haben, überprüft der Receiver, ob über Satellit eine neue Software für das Gerät zur Verfügung steht. Falls eine neue Software verfügbar ist, können Sie automatisch ein Software-Update durchführen.

Wählen Sie mit den Pfeiltasten rechts/links das Feld Aktualisieren und bestätigen Sie mit OK. (Bild 5-12) Nun wird die neue Software für Ihr Gerät heruntergeladen. Dieser Vorgang kann einige Minuten dauern.

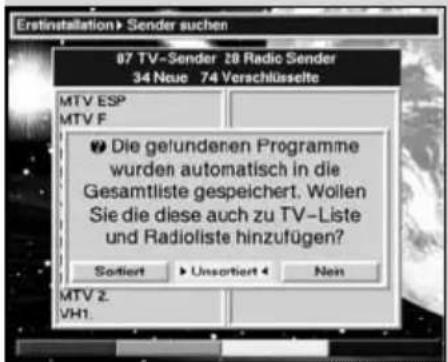

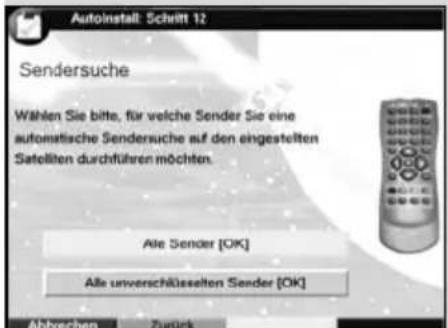

Sendersuche

Nach der Überprüfung der Software-Version und einer evtl. Aktualisierung gelangen Sie zur Sendersuche.

Markieren Sie mit den Pfeiltasten auf/ab das Feld Alle Sender, wenn Sie frei empfangbare und verschlüsselte Programme suchen möchten, oder Alle unverschlüsselten Sender, wenn Sie nur freie Programme suchen möchten. (Bild 5-13)

Indem Sie die Suche mit der Taste OK bestätigen, wird ein automatischer Sendersuchlauf durchgeführt. Dabei werden alle in der Antennen-Konfiguration eingestellten Satelliten nach Programmen abgesucht. Dieser Vorgang kann einige Minuten dauern. Beachten Sie bitte weitere Bildschirmeinblendungen.

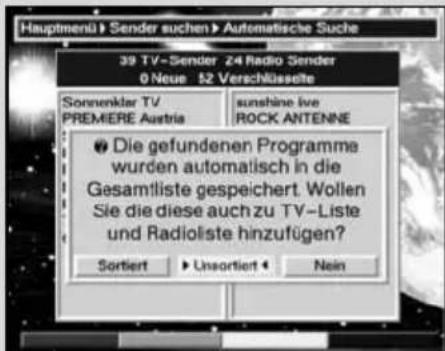

Nach dem Suchlauf

Nach Beendigung des Suchlaufs wird die Anzahl der gefundenen Transponder, der gefundenen Programme und der gefundenen neuen Programme angezeigt. Zusätzlich erscheint die Abfrage (Bild 5-14), ob Sie die gefundenen Programme automatisch in die TV- oder Radioliste übernehmen möchten. Wenn Sie die Programme automatisch übernehmen wollen, können Sie entscheiden, ob diese sortiert oder unsortiert in die Favoritenliste übernommen werden sollen.

Bei der sortierten Übernahme der gefundenen Programme werden diese anhand einer vorprogrammierten Liste in die Favoritenliste einsortiert. Dabei richtet sich die Reihenfolge der Programme nach der im Installationsschritt Audio-

Sprache eingestellten Audiosprache. Bei gewählter Audiosprache Deutsch kann die Sortierreihenfolge zusätzlich noch durch die Wahl des entsprechenden Staates (Deutschland, Österreich oder Schweiz) im Installationsschritt Staat differenziert werden.

(Bild 5-10)

(Bild 5-11)

(Bild 5-12)

(Bild 5-13)

(Bild 5-14)

(Bild 5-15)

Werden die Programme unsortiert übernommen, dann werden die neu gefundenen Programme unsortiert an das Ende der Favoritenliste angehängt.

Wählen Sie mit den Pfeiltasten rechts/links die Art der Sortierung, die Sie bevorzugen und bestätigen Sie mit OK.

Beenden des Installationsassistenten

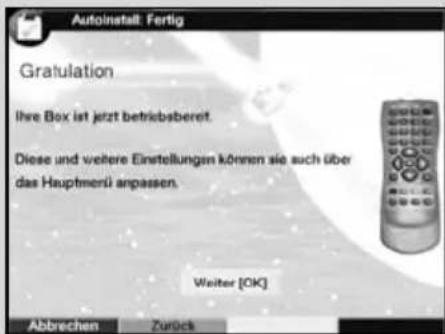

Bestätigen Sie den abschließenden Hinweis (Bild 5-15) des Installationsassistenten mit OK, um zum Normalbetrieb zu gelangen.

6 Einstellungen

Nachdem Sie nun Ihren neuen Receiver angeschlossen und in Betrieb genommen haben, können Sie, falls erforderlich, den Receiver für Ihre Anwendung optimieren.

(Bild 6-1)

6.1 Bediensprache

Unter diesem Menüpunkt haben Sie die Möglichkeit, die Menüsprache entsprechend Ihren Wünschen einzustellen. Zum Verändern der OSD-Sprache gehen Sie wie folgt vor:

Rufen Sie mit der Taste Menü das Hauptmenü auf. (Bild 6-1)
Wählen Sie nun die Menüzeile Bediensprache, indem Sie diese mit Hilfe der Pfeiltasten auf/ab markieren.
Bestätigen Sie mit OK. Es erscheint das Untermenü Bediensprache.
Markieren Sie mit Hilfe der Pfeiltasten auf/ab die gewünschte Sprache.
Speichern Sie die Eingabe durch Drücken der Taste OK.
Durch Drücken der Taste Zurück kehren Sie zum Hauptmenü zurück.

6.2 Grundeinstellungen

Um Ihren DVB-Receiver optimal nutzen zu können, müssen Sie diesen noch auf Ihre individuelle Anwendung einstellen.

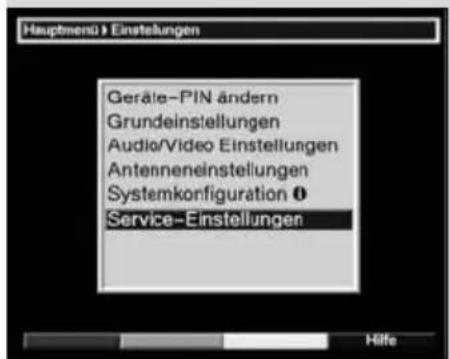

Rufen Sie mit der Taste Menü das Hauptmenü auf.
Markieren Sie die Zeile Einstellungen mit Hilfe der Pfeiltasten auf/ab.
Bestätigen Sie durch Drücken der Taste OK. Es erscheint das Untermenü Einstellungen. (Bild 6-2)
Markieren Sie nun die Zeile Grundeinstellungen mit Hilfe der Pfeiltasten auf/ab.
Bestätigen Sie mit OK. Es erscheint das Menü Grundeinstellungen. (Bild 6-3)

(Bild 6-2)

Mit den Pfeiltasten auf/ab können Sie den Marker innerhalb des Menüs bewegen und wie angegeben die einzelnen Positionen verändern. Beachten Sie bei der Auswahl eines Menüpunktes ggf. auch die Bildschirmeinblendungen. Es können folgende Einstellungen vorgenommen werden:

6.2.1 Kindersicherung

Ihr Gerät ist mit einer Kindersicherung ausgestattet. Dadurch können wichtige Funktionen (z.B der Aufruf des Hauptmenüs) vor unbefugter Benutzung gesichert werden. Weiterhin können Programme, die Sie nach Punkt 8.1.6 u. 8.2 gesperrt haben, nur noch durch die Eingabe eines vierstelligen PIN-Codes (Geräte-PIN) eingestellt werden.

In dieser Zeile können Sie mit den Pfeiltasten rechts/links den Modus der Kindersicherung auf Ein oder Aus einstellen.

6.2.2 Zeitdifferenz GMT (Std.)

Ihr Gerät ist mit einer Uhr ausgestattet. Diese wird über den Satempfang auf Greenwich Mean Time synchronisiert. Sofern unter Staat (Punkt 6.2.3) die Einstellung Keiner gemacht wurde, müssen Sie lediglich die Uhrzeit mit Hilfe der Pfeiltasten rechts/links entsprechend Ihrer Ortszeit korrigieren. Für Deutschland beträgt diese Differenz +1 Stunde, in der Sommerzeit +2 Stunden.

6.2.3 Staat

Durch diese Funktion erfolgt automatisch die Umstellung für die Sommer- und Winterzeit. Geben Sie in der Zeile Staat mit Hilfe der Pfeiltasten links/rechts Ihr Heimatland ein. > Durch Drücken der Taste Zurück kehren Sie zum Menü Einstellungen oder durch Drücken der Taste Menü in den Normalbetrieb zurück. Die Einstellungen werden automatisch gespeichert.

6.2.4 OSD-Einstellung (Schema)

Wählen Sie in dieser Zeile durch die Pfeiltasten rechts/links eine der OSD-Darstellungsmöglichkeiten 3D Sand, 3D Blau oder 3D Grau aus.

(Bild 6-3)

(Bild 6-4)

(Bild 6-5)

6.3 Audio/Videoeinstellungen

Um Ihren Receiver auf Ihr Fernsehgerät zu optimieren, können Sie weitere Einstellungen im Menü Audio /Video Einstellungen vornehmen.

Rufen Sie mit der Taste Menü das Hauptmenü auf.
Markieren Sie die Zeile Einstellungen mit Hilfe der Pfeiltasten auf/ab.
Bestätigen Sie durch Drücken der Taste OK. Es erscheint das Untermenü Einstellungen. (Bild 6-4)
Markieren Sie nun die Zeile Audio/Video Einstellungen mit Hilfe der Pfeiltasten auf/ab.
Bestätigen Sie mit OK. Es erscheint das Menü Audio/Video Einstellungen. (Bild 6-5)
Mit den Pfeiltasten auf/ab können Sie den Marker innerhalb des Menüs bewegen und wie angegeben die einzelnen Positionen verändern. Beachten Sie bei der Auswahl eines Menüpunktes ggf. auch die Bildschirmeinblendungen.

Es können folgende Einstellungen vorgenommen werden:

6.3.1 Bildformat TV-Gerät

Stellen Sie mit Hilfe der Pfeiltasten links/rechts entsprechend des Bildformates Ihres TV-Gerätes 4:3 oder 16:9 ein. Durch diese Funktion wird automatisch das Bildformat an Ihr Fernsehgerät angepaßt.

6.3.2 Sprache (Audiosignal)

Stellen Sie in dieser Zeile mit Hilfe der Pfeiltasten links/rechts Ihre Vorzugssprache ein. Durch diese Funktion wird, sofern gesendet, automatisch diese Sprache eingestellt.

6.3.3 Sprache (Untertitel)

Sie können mit Ihrem DVB-Receiver Untertitel darstellen.

Diese werden, sofern die Funktion Untertitel eingeschaltet ist und die festgelegte Sprache gesendet wird, automatisch eingebendet.

Ist die Funktion nicht eingeschaltet, können Untertitel manuell einschaltet werden. Untertitel werden durch das Symbol in der Infobox signalisiert. Beachten Sie auch Punkt 7.13 der Bedienungsanleitung.

6.3.4 TV SCART-Modus

Stellen Sie in dieser Zeile mit Hilfe der Pfeiltasten links/rechts entsprechend Ihres TV-Gerätes FBAS oder RGB ein. Für Standard-Geräte stellen Sie FBAS ein.

6.3.5 Dolby Digital (AC3)

Diverse Filme werden im Dolby Digital Format ausgestrahlt.

Dieses wird durch das Dolby-Zeichen Infofenster nach dem Einstellen eines Programms angezeigt. Sollten Sie über einen Dolby Digital 5.1- Kanal-Verstärker verfügen, können Sie, falls gesendet, entsprechende Filme in 5.1-Kanal-Dolby-Digital-Sound hören.

Voraussetzung hierfür ist lediglich die Verbindung des digitalen Ausgangs Audio Out Digital (siehe Punkt 4.5.2) Ihres DVB-Receivers mit dem digitalen Eingang Ihres Dolby Digital 5.1-Kanal-Verstärkers.

Wird eine Sendung im Dolby Digital Sound ausgestrahlt, wird dieses beim Einschalten der Sendung im Infofenster durch das Dolby-Zeichen angezeigt. Sofern die Funktion Dolby Digital (AC3) eingeschaltet ist, werden diese Sendungen automatisch im Dolby Digital-Format wiedergegeben.

Ist die Funktion nicht eingeschaltet, kann der Dolby Digital Sound manuell eingeschaltet werden. Beachten Sie dazu auch Punkt 7.5.1 der Bedienungsanleitung.

6.4 Antenneneinstellung

Nachdem Sie Ihren Receiver individuell auf Ihre Wünsche eingestellt haben, müssen Sie nun, falls erforderlich, den Receiver noch auf Ihre Antenne einstellen. Ab Werk ist Ihr Receiver auf ASTRA und EUTELSAT mit Universal-LNB (siehe Anhang technische Begriffe) vorprogrammiert. Diese Programme werden nach der Inbetriebnahme des Gerätes an einer entsprechenden Empfangsanlage ohne weitere Einstellungen empfangen.

Sollten Sie auch andere Satelliten empfangen wollen bzw. ein anderes LNB verwenden, stellen Sie Ihren Receiver wie folgt auf Ihre gewünschten Daten ein:

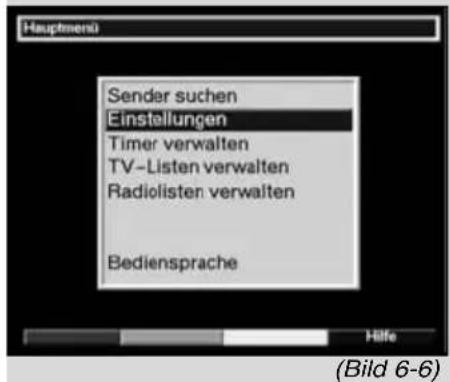

Rufen Sie mit der Taste Menü das Hauptmenü auf. (Bild 6-6)
Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Einstellungen.

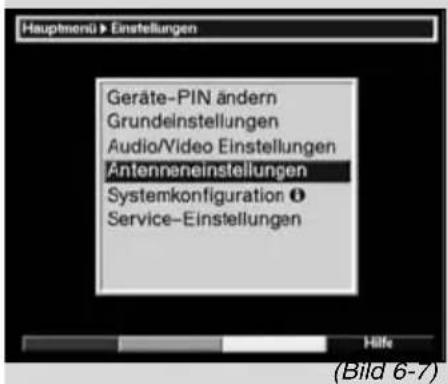

Bestätigen Sie durch Drücken der Taste OK. Es erscheint das Menü Einstellungen. (Bild 6-7)
Markieren Sie nun die Zeile Antenneneinstellungen mit Hilfe der Pfeiltasten auf/ab.
Bestätigen Sie mit OK. Es erscheint das Menü Antenneneinstellungen. (Bild 6-8)

Folgende Einstellungen können in diesem Untermenü vorgenommen werden:

(Bild 6-8)

Beispiel:

6.4.1 DiSEqC ein-/ausschalten

DiSEqC (Digital Satelliten Equipment Control) ist ein digitales Steuersignal zum Steuern DiSEqC-tauglicher Komponenten über die Antennenleitung. Verfügt Ihre Außeneinheit über DiSEqC-Komponenten, müssen Sie die DiSEqC-Steuerung einschalten:

Schalten Sie in dieser Zeile mit Hilfe der Taste OK

DiSEqC ein oder aus.

Da bei ausgeschalteter DiSEqC-Steuerung nur ein LNB angesteuert werden kann, wird das Menü auf die Konfiguration eines LNBs beschränkt.

6.4.2 Einstellen der Schaltmatrix

Im Menü sind die vier Schaltkriterien der DiSEqC-Steuerung aufgeführt. Ihr Gerät ist so vorprogrammiert, dass ASTRA auf der Schalterstellung A/A und Eutelsat auf der Stellung B/A eines Multischalters empfangen wird. Sollte die Schaltmatrix Ihrer Empfangsanlage anders aufgebaut sein bzw. andere Satelliten empfangen, können Sie wie folgt den Receiver an Ihre Empfangsanlage anpassen.

Wählen Sie mit Hilfe der Pfeiltasten die DiSEqC-Schalterstellung (1-4) aus, der Sie einen Satelliten zuordnen möchten (z.B. A/B 3 Kein Satellit), indem Sie diese Zeile markieren.

Drücken Sie die Taste OK.

Es erscheint nun eine Auswahltafel verschiedener Satelliten.

Markieren Sie mit Hilfe der Pfeiltasten auf/ab den gewünschten Satelliten.

Mit den Pfeiltasten auf/ab wird der Marker jeweils eine Zeile auf- bzw. abbewegt, mit den Pfeiltasten links/rechts wird auf die folgende bzw. vorangegangene Seite umgeschaltet.

Sollte der gewünschte Satellit nicht in der Liste vorhanden sein, wählen Sie bitte einen Reserveplatz, gekennzeichnet mit User 1 bis User 14.

Bestätigen Sie mit OK. Der markierte Satellit wird nun an der zuvor markierten Position im Menü

Antenneneinstellungen eingefügt.

Bearbeiten Sie nun auf diese Weise das Menü

Antenneneinstellungen, bis die Angaben in diesem Menü denen Ihrer Empfangseinheit entsprechen. Stellen Sie für die Schaltkriterien, die Sie nicht benötigen, Kein Satellit ein.

6.4.3 Weitere Einstellungen/LNB-Eigenschaften

Nachdem Sie nun die Schaltmatrix Ihres DVB-Receivers auf Ihre Empfangsanlage eingestellt haben, müssen Sie nun noch die weiteren Einstellungen für Ihre Empfangseinheit überprüfen und ggf. korrigieren.

Wechseln Sie dazu mit Hilfe der Pfeiltasten links/rechts den Marker in die Spalte Konfiguration.

Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab, in der Zeile, deren Einstellungen Sie prüfen bzw. verändern wollen das Feld Weiter.

Bestätigen Sie mit OK. Es erscheint nun ein Untermenü, in dem Sie LNB-Einstellungen vornehmen und einen Test-Transponder einstellen können. (Bild 6-9)

Es können folgende Einstellungen vorgenommen werden:

LNB Typ

Geben Sie in dieser Zeile mit Hilfe der Pfeiltasten rechts/links ein, welchen LNB-Typ Sie verwenden. Zur Auswahl stehen Single LNB, Quatro LNB, DisiCon 1 LNB, DisiCon 2 LNB, DisiCon 4 LNB, C-Band LNB und ein Benutzer LNB zur manuellen Eingabe der LNB-Daten.

Durch Drücken der Taste OK wird die Einstellung übernommen.

Test-Transponder

Die folgenden Punkte dieses Menüs sind nur einzugeben, wenn Sie eine Prüfung eines Sat-Signals eines Satelliten vornehmen möchten.

Transponderfrequenz

Geben Sie in dieser Zeile mit Hilfe der Zehnertastatur eine Frequenz ein, auf der digitale Programme gesendet werden.

Polarisation

Geben Sie mit Hilfe der Pfeiltasten auf/ab die gewünschte Polarisationsebene (horizontal oder vertikal) ein.

Symbolrate

Die Symbolrate sagt aus, welche Datenmenge pro Sekunde übertragen wird. Diese kann zum Beispiel 27500 betragen (27500 Symbole pro Sekunde). Geben Sie mit Hilfe der Zehnertastatur die entsprechende Symbolrate ein.

Benutzer LNB

Haben Sie unter DiSEqC-Type Benutzer-LNB eingegeben, können weitere Einstellungen vorgenommen werden:

(Bild 6-9)

LOF low band

LOF (Lokaloszillatorfrequenz) ist die Frequenz, mit der ein LNB die empfangene Frequenz in die sogenannte 1.

Zwischenfrequenz umsetzt, die dann vom Receiver empfangen werden kann. Sogenannte Universal LNBs arbeiten mit 2 LOFs, um den gesamten Empfangsbereich von 10.7 bis 11,8 GHz (low-band) und 11,7 bis 12,75 GHz (high band) umsetzen zu können.

Geben Sie in dieser Zeile mit Hilfe der

Zehnertastatur die LOF des Low-Bandes Ihres LNBs ein.

LOF high band

Geben Sie in dieser Zeile mit Hilfe der

Zehnertastatur die LOF des High-Bandes Ihres LNBs ein.

Geben Sie in der Zeile mit Hilfe der Zehnertastatur die Frequenz ein, bei der Ihr LNB vom Low-Band ins High-Band wechselt.

Durch Drücken der Taste OK wird die Einstellung übernommen.

Signal/Qualität

In diesen Zeilen wird Ihnen, sofern Sie die Angaben des Testtransponders richtig eingegeben haben, die Signalstärke und Qualität angezeigt.

6.4.4 Drehanlage (DiSEqC 1.2)

Beim Betrieb des Receivers an einer Drehanlage mit einem DiSEqC-Motor (Level 1.2) schalten Sie die DiSEqC-

Steuerung (Punkt 6.4.1) ein und beachten bitte Punkt 9 der Bedienungsanleitung.

7 Bedienung

7.1 Ein- und Ausschalten

Schalten Sie den Receiver durch Drücken der Taste
Ein/Standby am Gerät oder auf der Fernbedienung ein.
Durch nochmaliges Drücken dieser Taste am Gerät
oder auf der Fernbedienung schalten Sie das Gerät wieder aus.
Das Gerät ist nun im Bereitschaftsbetrieb (Standby),
dabei wird in der Anzeige* am Gerät die Uhrzeit eingebendet.
Sollte die Uhrzeit nicht angezeigt werden, muß diese vom Gerät noch eingelesen werden. Schalten Sie dazu das Gerät ein und empfangen Sie für ca. 30
Sekunden z.B. ZDF, um die Uhrzeit automatisch einzulesen.

7.2 Programmwahl

7.2.1 Mit Hilfe der Programm auf/ab-Tasten

Schalten Sie die Programme mit Hilfe der Programmtasten auf/ab am Receiver oder auf der Fernbedienung jeweils um einen Programmplatz auf oder ab.

7.2.2 Mit Hilfe der Zehnertastatur

Geben Sie mit Hilfe der Zehnertastatur die gewünschte Programmnummer ein.

Zum Beispiel:

1 für Programmplatz 1

1, dann 4 für Programmplatz 14

2, dann 3, dann 4 für Programmplatz 234

Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem Drücken einer Taste ca. 3 Sekunden Zeit, um die Eingabe zu vervollständigen. Wollen Sie nur eine einstellige beziehungsweise zweistellige Zahl eingeben, so können Sie den Umschaltvorgang durch längeres Gedrückthalten der letzten Ziffer beschleunigen.

7.2.3 Mit Hilfe der Programmliste

Drücken Sie die Taste OK.
Es erscheint nun die Programmliste. Im TV-Betrieb erscheinen nur TV- und im Radiobetrieb nur Radioprogramme. Das momentan eingestellte Programm ist markiert. (Bild 7-1)
Nun können Sie mit den Pfeiltasten auf/ab das gewünschte Programm markieren.
Durch Drücken der gelben Funktionstaste Vorschau sehen Sie eine Vorschau auf das markierte Programm.
Durch Drücken der Taste OK wird das markierte Programm eingestellt.
Mit den Pfeiltasten auf/ab bewegen Sie den Marker jeweils um eine Zeile in der Liste.
Mit den Pfeiltasten links/rechts wird die Liste seitenweise aufwärts bzw. abwärts geblättert.

(Bild 7-1)

(Bild 7-2)

(Bild 7-3)

(Bild 7-4)

(Bild 7-5)

7.2.3.1 Liste auswählen

Um das Auffinden von Programmen zu erleichtern, verfügt Ihr Gerät über verschiedene Programmlisten. Sie können Ihre persönliche Favoritenliste (siehe Punkt 8.1) auswählen oder sich die Programme in der alphabetisch sortierten Gesamtliste oder nach Anbietern sortiert anzeigen lassen.

Drücken Sie die Taste OK. Es erscheint die aktive Programmliste.
Nun können Sie mit Hilfe der roten Funktionstaste ein Fenster mit den Programmlistentypen (Favoriten Liste, Anbieter und Gesamtliste) öffnen. Der aktive Programmlistentyp ist markiert. (Bild 7-2)
Wählen Sie mit Hilfe der Pfeiltasten auf/ab z.B. den Programmlistentyp Gesamtliste aus.
Bestätigen Sie mit OK. Es erscheint die alphabetisch sortierte Gesamtliste, in der alle Programme enthalten sind. (Bild 7-3)
Markieren Sie mit den Pfeiltasten auf/ab das Programm, das Sie sehen möchten.
Bestätigen Sie mit OK.

7.2.4 Aufrufen gesperrter Programme

Wird ein Programm eingestellt, das durch die Kindersicherung gesperrt ist, erscheint die Meldung Geräte PIN auf dem Bildschirm. (Bild 7-4)

Geben Sie mit Hilfe der Zehnertastatur Ihren PIN-Code ein. Nun wird das gewünschte Programm eingestellt.

oder

Schalten Sie auf ein nicht gesperrtes Programm. Haben Sie unter Punkt 6.2.1 die Einstellung ein gewählt, wird der PIN-Code beim Einschalten eines gesperrten Programmes immer abgefragt. Um den Bedienkomfort zu erhöhen, müssen Sie den PIN-Code in einer Betriebsphase jedoch nur einmal eingeben.

7.2.5 Infobox

Nach jedem Programmwechsel erscheint kurzzeitig eine Infobox (Bild 7-5) mit dem Programmplatz und dem Programmnamen. Zusätzlich werden weitere Programmeigenschaften angezeigt, wie zum Beispiel für Videotext, für 16/9 Sendung, für verschiedene Audiokanäle (z.B.mehrsprachiger Film oder verschiedene Radiosender), für Untertitel und für verschlüsselte Programme.

7.3 Lautstärkeregelung

Sie haben die Möglichkeit, die Lautstärke Ihres Receivers zu regeln. Dieses erleichtert den Umgang mit dem Receiver, da Sie somit alle wichtigen Funktionen auf einer Fernbedienung haben und selten auf die Fernbedienung Ihres Fernsehgerätes zurückgreifen müssen. Nach dem Einschalten des Receivers wird der Ton mit der zuletzt eingestellten Lautstärke wiedergegeben.

Regeln Sie die Lautstärke Ihres Receivers mit Hilfe der Taste Lautstärke + lauter und mit Hilfe der Taste Lautstärke - leiser.
Durch Drücken der Taste Ton ein/aus wird der Ton aus- bzw. durch erneutes Drücken dieser Taste wieder eingeschaltet.

7.4 Auswahl einer anderen Sprache

Wird eine Sendung in mehreren Sprachen oder mit mehreren Tonkanälen ausgestrahlt (Ander Infobox), können Sie wie folgt eine andere Sprache oder einen anderen Tonkanal einstellen:

Drücken Sie die Taste Sprachwahl. Es erscheint nun eine Liste (Bild 7-6) der zur Zeit ausgestrahlten Sprachen auf dem Bildschirm.
Markieren Sie mit Hilfe der Pfeiltasten auf/ab die gewünschte Sprache.
Bestätigen Sie mit OK. Nun können Sie den Beitrag in der eingestellten Sprache hören. Mit Ihrem Receiver ist auch der Empfang von Monosendungen möglich.
Mit den Pfeiltasten rechts/links können Sie zwischen Mono-Kanal 1 ( )Mono-Kanal 2 ( )und Stereo ( )vählen.

7.4.1 Dolby Digital (AC3 - Betrieb)

Wird eine Sendung im Dolby Digital Sound ausgestrahlt, wird dieses beim Einschalten der Sendung im Infofenster durch das Dolby-Zeichen angezeigt. Sofern Sie die Funktion Dolby Digital (AC3) nach Punkt 6.3 eingeschaltet haben, wird diese Sendung automatisch in diesem Format wiedergegeben.

Haben Sie die Funktion Dolby Digital (AC3) nicht eingeschaltet, stellen Sie Ihr Gerät wie folgt manuell auf AC3-Betrieb um:

Drücken Sie die Sprachwahltaste. Sofern ausgestrahlt, erscheint nun eine Liste der zur Zeit ausgestrahlten Sprachen und Dolby Digital (AC 3) auf dem Bildschirm.

(Bild 7-7)

(Bild 7-8)

Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Dolby Digital.
Bestätigen Sie mit OK.
Nun können Sie den Beitrag in 5.1-Kanal-Dolby-Digital-Sound hören. Möchten Sie, dass Ihr Gerät Sendungen automatisch in Dolby Digital wiedergibt, so stellen Sie Ihr Gerät wie in Punkt 6.3 beschrieben auf automatische AC3 Wiedergabe ein.

7.5 TV/Radioumschaltung

Die Vorprogrammierung enthält neben den Fernsehprogrammen auch Radioprogramme.

Schalten Sie mit der Taste TV/Radio den Receiver in den Radiobetrieb.
Der Receiver schaltet nun auf das zuletzt gehörte Radioprogramm um.
Durch erneutes Drücken der Taste TV/Radio wird wieder das zuletzt gesehene Fernsehprogramm eingestellt.

7.6 Rückkehr zum zuletzt eingestellten Programm

Durch Drücken der Taste Zurück auf der Fernbedienung wird das zuletzt eingestellte Programm wieder eingestellt.

Drücken Sie die Taste erneut, wird wieder das zuvor gesehene Programm eingestellt.

7.7 Uhr und Programminfo anzeigen

Mit dieser Funktion wird es ermöglicht, Programminformationen des eingeschalteten Programms anzusehen.

Drücken Sie die blaue Funktionstaste, um die Informationen des eingestellten Programms anzuzeigen (Bild 7-7).

Nun erscheint in der unteren Bildhälfte eine Einblendung mit der aktuellen Uhrzeit, dem Namen des eingestellten Programms und der aktuellen Sendung mit der Anfangs- und Stoppzeit, sofern die erforderlichen Daten von der Sendeanstalt gesendet werden.

Sofern gesendet, wird durch erneutes Drücken der blauen Multifunktionstaste die nachfolgende Sendung angezeigt.

7.8 Weitere Programminformationen

Sofern gesendet, können Sie durch die Funktion Programminfo weitere Programminformationen zu dem eingeschalteten Programm erhalten.

Durch Drücken der gelben Funktionstaste wird ein weiteres Infofenster (Bild 7-8) geöffnet.

Es werden erweiterte Informationen für das derzeitige Programm dargestellt.

Längere Infotexte können mit den Pfeiltasten rechts/links zeilenweise verschoben werden.
Drücken Sie die gelbe Funktionstaste erneut, werden Hinweise auf die folgende Sendung angezeigt.
Durch erneutes Drücken der gelben Taste wird die Einblendung wieder abgeschaltet.

7.9 Transponder-Info

Durch Drücken der grünen Funktionstaste (Transponder-Info), werden die Daten des eingestellten Transponders (Bild 7-9) angezeigt.
Mit Hilfe der farbigen Funktionstasten können Sie sich zusätzlich Audio/Video-Informationen, Programm-informationen und gegebenenfalls Informationen über das verwendete Verschlüsselungssystem (CA) anzeigen lassen.
Durch Drücken der Taste Zurück kehren Sie in den Normalbetrieb zurück.

7.10 Standbild

Durch Drücken der Taste Stop wird das aktuelle Fernsehbild als Standbild wiedergegeben.
Durch nochmaliges Drücken dieser Taste kehren Sie zum Normalbetrieb zurück.

7.11 Videotext

7.11.1 Benutzung des Videotextdecoders Ihres Fernsehgerätes

Sofern gesendet, wird der Videotext an Ihr Fernsehgerät weitergegeben. Benutzen Sie zur Bedienung des Videotextes die Fernbedienung Ihres Fernsehgerätes. Sollte es bei Ihrem Fernsehgerät zu Störungen kommen, wie zum Beispiel Überlagerung von Videotext und Bildinhalt, sollten Sie Ihren Receiver auf FBAS-Betrieb (Punkt 6.3.4) einstellen.

7.11.2 Benutzung des internen Videotextdecoders

Alternativ dazu können Sie den integrierten TOP-Videotext-Decoder nutzen, um sich die Informationen anzeigen zu lassen. Beim TOP-Videotext werden alle Textseiten thematisch in Gruppen und Blöcke unterteilt, wodurch der Videotext übersichtlicher wird.

Schalten Sie das Programm ein, von dem Sie sich Videotext-Informationen ansehen möchten.

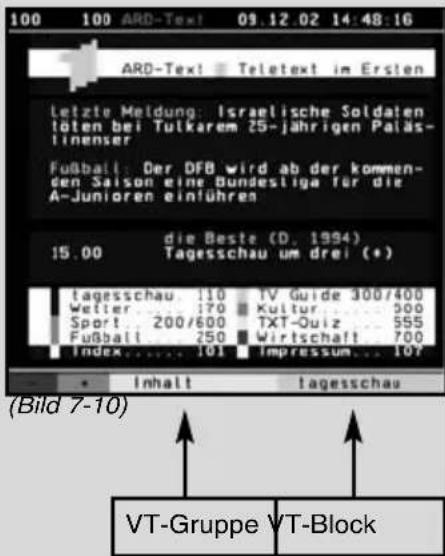

Durch Drücken der Taste Videotext schalten Sie den Videotext (Bild 7-15) ein.

(Bild 7-9)

Geben Sie mit Hilfe der Zehnertastatur die gewünschte Videotextseite ein. Ihre Eingabe wird in der oberen, linken Bildschirmecke angezeigt. Nachdem Sie die gewünschte Videotextseite eingegeben haben, sucht Ihr Gerät die gewünschte Seite. Da die Videotextseiten nicht alle gleichzeitig übertragen werden können, kann es einige Sekunden dauern, bis Ihr Gerät die Seite gefunden hat und auf Ihrem Fernsehbildschirm anzeigt. Für alle Videotextbetreiber stellt die Seite 100 die Inhaltsangabe dar.

Benutzen Sie die rote bzw. grüne Taste, um eine Seite vor- bzw. zurückzublättern.
Durch Drücken der gelben Funktionstaste wird die im gelben Feld angezeigte Videotext-Gruppe aufgerufen.
Durch Drücken der blauen Funktionstaste wird der im blauen Feld angezeigte Videotext-Block aufgerufen.

Mixbetrieb

Durch erneutes Drücken der Taste Videotext schalten Sie den Mixbetrieb (gleichzeitige Darstellung der Videotext-Informationen und des TV-Bildes) ein. Durch nochmaliges Drücken dieser Taste schalten Sie den Mixbetrieb wieder aus.

Stoppbetrieb

Durch Drücken der Taste Stop erscheint in der oberen linken Ecke des Videotextfensters der Schriftzug Stop. Dadurch wird das automatische Weiterblättern der Videotextunterseiten verhindert. Durch nochmaliges Drücken der Taste Stop schalten Sie den Stoppbetrieb wieder aus.

Durch Drücken der Taste Zurück kehren Sie in den Normalbetrieb zurück.

7.12 Untertitel

Werden Untertitel gesendet, wird dieses durch das Symbol im Infofenster angezeigt. Sofern Sie die Funktion

Untertitel (nach Punkt 6.3) eingeschaltet haben, werden diese automatisch dargestellt, vorausgesetzt, dass diese in der ausgewählten Sprache gesendet werden. Werden Untertitel nur in anderen Sprachen gesendet oder über Videotext ausgestrahlt, können Sie diese wie folgt manuell einschalten.

Drücken Sie die Sprachwahltaste (evtl. mehrmals), bis unter dem Eintrag Untertitel eine Auswahltafel mit den gesendeten Untertitel-Sprachen und/oder den Videotextseiten, über die Untertitel ausgestrahlt werden, erscheint.

Markieren Sie die gewünschte Sprache/Videotextseite mit Hilfe der Pfeiltasten auf ab.

Bestätigen Sie mit OK. Nun werden die Untertitel angezeigt.

Beachten Sie, dass diese Funktionen nur vorhanden sind, wenn tatsächlich Untertitel gesendet werden und dass diese Einstellung nach einem Umschaltvorgang nicht erhalten bleibt.

7.13 Elektronische Programmzeitschrift SFI

Ihr Receiver verfügt über eine elektronische Programmzeitschrift. Dadurch können Sie die Programminformationen einzelner oder mehrerer Programme auf dem Bildschirm darstellen. Sie können sich sehr schnell einen Überblick über die gerade laufenden Sendungen oder über die Sendungen des Tages bzw. der folgenden Tage verschaffen.

Die SFI - Funktionen erlauben Ihnen:

• Informationen über Programminhalte auf dem Bildschirm darzustellen
• Das Vormerken von Sendungen, die dann zum Sendebeginn automatisch eingeschaltet werden
• Das Programmieren von Timern
• Sendungen anhand der Programmart (Genre) zu suchen und einzustellen.

7.13.1 Einlesen der SFI-Daten

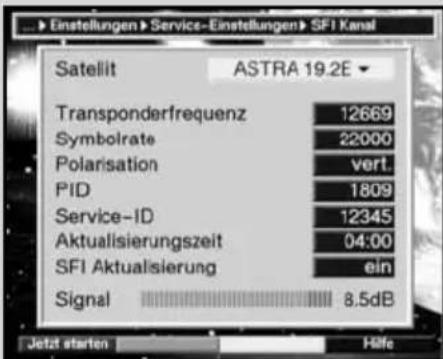

Die Programminformationen werden von Ihrem Gerät zu der in Punkt 8.4.3 (SFI-Kanal) eingestellten Aktualisierungszeit aktualisiert. Voraussetzung dafür ist, dass sich das Gerät im Standbybetrieb befindet.

Der Einlesevorgang wird durch die Anzeige SFLd im Display* angezeigt. Ist Ihr Gerät zu dieser Zeit in Betrieb, wird diese Funktion nicht ausgeführt.

Ebenso können Sie unmittelbar nach dem Ausschalten durch Drücken der Taste SFI den Einlesevorgang manuell starten.

Während des Einlesevorgangs erscheint kurzzeitig SFLd im Display* gefolgt von der Anzeige der bereits eingelesenen SFI-Daten (z.B. 038P für 38%).

Die Dauer des Einlesevorgangs ist von der Anzahl der einzulesenden Programme abhängig. Es können maximal 7 Tage im Voraus angezeigt werden. Aufgrund der Datenmenge reduziert sich dieser Zeitraum mit steigender

Programmanzahl in der elektronischen Programmzeitschrift. Sie selbst können entscheiden, welche Programme in der "elektronischen Programmzeitschrift" aufgeführt werden sollen. Diese können dann, wie in Punkt 8.1.5 beschrieben, aufgenommen werden.

(Bild 7-11)

7.13.2 Einlesevorgang unterbrechen

Der Einlesevorgang kann durch das Einschalten (Taste Ein/Standby) des Receivers unterbrochen werden. Es stehen dann die SFI-Daten der letzten Aktualisierung zur Verfügung.

7.13.3 Elektronische Programmzeitschrift aufrufen

Schalten Sie den Receiver und Ihr Fernsehgerät ein.
Drücken Sie die Taste SFI auf der Fernbedienung des Receivers.
Es erscheint nun die elektronische Programmzeitschrift auf dem Bildschirm (Bild 7-11). Hier werden die von Ihnen bzw. die in der Werksprogrammierung festgelegten Programme mit ihren derzeitigen Sendungen dargestellt.
Nun können Sie sich mit Hilfe der SFI-Funktion über Inhalte diverser Sendungen informieren. Außerdem stehen Ihnen die SFI-Funktionen zur Verfügung, um die gewünschte Sendung einzustellen, vorzumerken oder in die Timerprogrammierung aufzunehmen.

7.13.4 Jetzt (Tafel mit aktuellen Programminhalten)

Zunächst wird die SFI-Tafel "Jetzt" (Bild 7-11) mit den derzeitig ausgestrahlten Sendungen dargestellt. Der gelbe Balken rechts neben dem Programmnamen zeigt die vergangene Sendezeit der aktuellen Sendung an. Das momentan eingestellte Programm ist markiert.

Durch Betätigen der Pfeiltasten auf/ab können Sie die Markierung zeilenweise verschieben. Um die Markierung seitenweise zu verschieben (blättern), betätigen Sie die grüne bzw. die gelbe Funktionstaste.
Nun stehen Ihnen die SFI-Funktionen (Punkt 7.13.3) zur Verfügung.
Durch Drücken der Pfeiltaste rechts gelangen Sie zur SFI-Tafel "Danach" (Siehe Punkt 7.13.5) oder
durch Drücken der Taste TV/Radio in den Normalbetrieb zurück.

7.13.5 Danach

Mit Hilfe der Pfeiltaste rechts können Sie die Tafel "Danach" (anschließende Sendungen) (Bild 7-12) aufrufen.
Es stehen die SFI-Funktionen (Punkt 7.13.3) zur Verfügung.
Durch Drücken der Pfeiltaste rechts gelangen Sie zur SFI-Tafel "Mehr" (Punkt 7.13.6) oder

durch Drücken der Taste Zurück zu der vorangegangenen SFI-Tafel "Jetzt"

oder

durch Drücken der Taste TV/Radio in den Normalbetrieb zurück.

7.13.6 Mehr

Durch erneutes Drücken der Pfeiltaste rechts bei eingeschalteter SFI-Tafel "Danach" erscheint die SFI-Tafel "Mehr". (Bild 7-13)

Auf dieser Tafel erscheint ein zusätzliches Zeitfenster in der Titelzeile. In diesem Zeitfenster wird die Uhrzeit der angezeigten SFI-Tafel angezeigt.

Durch Drücken der Pfeiltaste rechts erscheint im Zeitfenster die Startzeit der Sendung, die als nächstes beginnt.

Durch mehrmaliges Drücken der Pfeiltaste rechts wird jeweils bis zu der als nächstes beginnenden Sendung weitergeblättert. Durch Festhalten der Pfeiltaste rechts wird jeweils um 15 Minuten weitergeblättert.

Durch Drücken der Pfeiltaste links können Sie die Tafeln entsprechend wieder zurückblättern. Am unteren Bildrand sind die einzelnen Wochentage dargestellt. Stehen für die folgenden Tage Informationen zur Verfügung, sind die entsprechenden Felder markiert.

Um eine Vorschau über einen gewünschten Tag zu erhalten, drücken Sie die dem Wochentag entsprechende Zifferntaste der Zehnertastatur. oder

Durch Drücken der Taste Zurück kehren Sie wieder zur Tafel "Danach" zurück.

7.13.7 SFI - Funktionen

Um die folgenden SFI-Funktionen ausführen zu können, rufen Sie wie in Punkt 7.13.3 beschrieben den SFI auf.

7.13.7.1 SFI Info

Mit Hilfe der SFI-Info können Sie eine kurze Info über das markierte Programm bzw. die markierte Sendung anzeigen.

Eine vorhandene SFI-Info ist durch neben dem entsprechenden Programm gekennzeichnet.

Markieren Sie das gewünschte Programm mit Hilfe der Pfeiltasten bzw. Funktionstasten.

Drücken Sie die Taste SFI, um die Info anzuzeigen. Längere Infotexte können mit Hilfe der Pfeiltasten auf/ab verschoben bzw. mit Hilfe der grünen oder roten Funktionstaste geblättert werden.

Durch Drücken der Taste Zurück kehren Sie wieder auf die vorausgegangene Tafel zurück.

(Bild 7-12)

(Bild 7-13)

7.13.7.2 Sendung vormerken

Markieren Sie das gewünschte Programm mit Hilfe der Pfeiltasten bzw. Funktionstasten.
Durch Drücken der Taste OK wird das Programm automatisch vorgemerkt und bei Sendebeginn eingestellt.
Durch Drücken der Taste Zurück kehren Sie wieder auf die vorausgegangene Tafel zurück.

7.13.7.3 Sendung aufnehmen (Timerbetrieb)

Durch die Funktion Aufnehmen wird Ihr Receiver für die ausgewählte Sendung ein- bzw. ausgeschaltet, um z.B. diese in Ihrer Abwesenheit aufzuzeichnen. Beachten Sie, dass Sie zur Aufnahme der Sendung Ihren Videorecorder programmieren müssen.

Markieren Sie das gewünschte Programm mit Hilfe der Pfeiltasten.
Drücken Sie zweimal die Taste OK, um die Zeile rot zu markieren und die Daten des Programmes direkt in den Timer zu übernehmen.

oder

Drücken Sie die rote Funktionstaste (Timer/VCR), um ein Auswahlfenster zu öffnen.
Markieren Sie mit den Pfeiltasten auf/ab die Zeile Aufnehmen.

Bestätigen Sie mit OK.

Zu Kontrollzwecken erscheint das Timermenü mit den Daten der ausgewählten Sendung. In diesem können Sie, falls erforderlich, Änderungen vornehmen.

Durch Drücken der Taste Zurück kehren Sie wieder auf die vorausgegangene Tafel zurück.

Die entsprechende Zeile wird rot dargestellt. Ihr Gerät wird nun zum Beginn der ausgewählten Sendung eingeschaltet. Wurde das Gerät durch den Timer eingeschaltet, wird dieses durch "rEc" im Display* angezeigt. Die Funktionen der Fernbedienung sind überwiegend außer Betrieb, um einen versehentlichen Abbruch der Aufnahme zu vermeiden. Im Standby-Betrieb wird der aktive Timer durch Blinken der Doppelpunkte in der Uhrzeit angezeigt.

Abbrechen des Timerbetriebs

Wollen Sie ein mittels SFI programmiertes Timerereignis stornieren, verfahren Sie wie in Punkt 7.14 beschrieben. Um einen aktiven Timer abzubrechen, schalten Sie den Receiver mit der Taste Ein/Standby aus.

Anschließend können Sie durch erneutes Drücken dieser Taste den Receiver wieder in Betrieb nehmen und uneingeschränkt bedienen.

7.13.7.4 SFI-Programmübersicht

Mit Hilfe der SFI-Programmübersicht können Sie eine Tafel mit dem Tagesprogramm eines einzelnen Programmes darstellen. Gehen Sie dazu wie folgt vor:

Drücken Sie die Taste SFI.
Es erscheint die SFI-Tafel "Jetzt".
Drücken Sie die blaue Funktionstaste SFI Menü, um ein Auswahlfenster zu öffnen.
Markieren Sie mit den Pfeiltasten auf/ab die Zeile Programme.

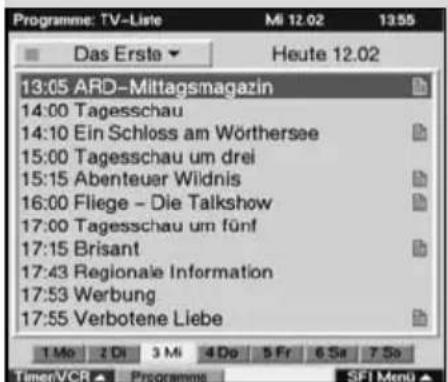

Bestätigen Sie mit OK. Nun erscheint die Tagesübersicht des eingestellten Programmes. (Bild 7-14)
Mit Hilfe der Pfeiltasten auf/ab können Sie nun den Marker auf die gewünschte Sendung bzw. Uhrzeit verschieben.

Am unteren Bildrand sind die einzelnen Wochentage dargestellt. Stehen für die folgenden Tage Informationen zur Verfügung, sind die entsprechenden Felder markiert.

Um den Programminhalt eines gewünschten Tages darzustellen, drücken Sie die dem Wochentag entsprechende Zifferntaste der Zehnertastatur.

SFI-Übersicht anderer Programme darstellen

Drücken Sie die grüne Funktionstaste

Programme.

Es erscheint eine Liste mit den SFI-Programmen. (Bild 7-15)

Nun können Sie mit Hilfe der Pfeiltasten das gewünschte Programm markieren.
Durch Drücken der Taste OK wird die SFI-Übersicht des markierten Programms dargestellt.

7.13.7.5 SFI-Übersicht nach Programmart (Genre)

Wenn Sie sich für bestimmte Programmarten interessieren, können Sie sich die Programminformationen nach bestimmten Genres z.B. Film, Nachrichten, usw. anzeigen lassen.

Drücken Sie die Taste SFI.

Es erscheint die SFI-Tafel "Jetzt".

Drücken Sie die blaue Funktionstaste SFI Menü, um ein Auswahlfenster zu öffnen.
Markieren Sie mit den Pfeiltasten auf/ab die Zeile Genres.
Bestätigen Sie mit OK.

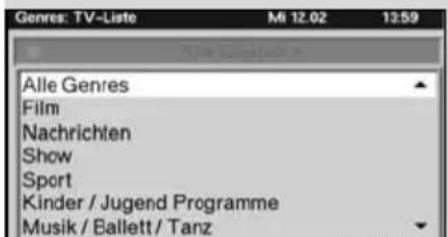

Mit der grünen Funktionstaste Genres öffnen Sie ein Fenster mit den zur Verfügung stehenden Programmarten. (Bild 7-16)
Wählen Sie mit den Pfeiltasten die gewünschte Programmart aus und bestätigen Sie mit OK.

(Bild 7-14)

(Bild 7-15)

(Bild 7-16)

(Bild 7-17)

(Bild 7-18)

(Bild 7-19)

Nun erscheint eine Tagesübersicht ausschließlich mit Sendungen der gewählten Programmart. (Bild 7-17)

Mit Hilfe der Pfeiltasten auf/ab können Sie nun den Marker auf die gewünschte Sendung verschieben.
Mit den Pfeiltasten rechts/links gelangen Sie zu Sendungen, die später beginnen. Am unteren Bildrand sind die einzelnen Wochentage dargestellt. Stehen für die folgenden Tage Informationen zur Verfügung, sind die entsprechenden Felder markiert.
Um den Programminhalt eines gewünschten Tages darzustellen, drücken Sie die dem Wochentag entsprechende Zifferntaste der Zehnertastatur.

7.13.8 SFI beenden

Durch Drücken der Taste Menü bzw. TV/Radio kehren Sie in den Normalbetrieb zurück.

7.14 Timer

Neben der SFI-Timerprogrammierung können Sie den Timer auch manuell programmieren.

Rufen Sie mit der Taste Menü das Hauptmenü auf.
Markieren Sie die Zeile Timer verwalten mit Hilfe der Pfeiltasten auf/ab.
Bestätigen Sie durch Drücken der Taste OK. Es erscheint das Untermenü Timer verwalten. (Bild 7-18)

7.14.1 Timer programmieren

Durch Drücken der gelben Funktionstaste Neu gelangen Sie in die Timerprogrammierung zur Programmierung eines neuen Ereignisses. (Bild 7-19)

Zur Programmierung gehen Sie wie folgt vor:

Quelle

Markieren Sie mit Hilfe der Pfeiltasten die Spalte Quelle.
Geben Sie mit Hilfe der Taste OK die gewünschte Quelle (TV oder Radio) ein.

Sender

Markieren Sie mit Hilfe der Pfeiltasten die Spalte Sender.
Drücken Sie die Taste OK. Nun wird, je nach vorheriger Einstellung, die TV- bzw. die Radio- Programmliste dargestellt.
Markieren Sie nun mit den Pfeiltasten das gewünschte Programm.
Durch Drücken der Taste OK wird dieses in den Timer aufgenommen.

Mit den Pfeiltasten auf/ab bewegen Sie den Marker jeweils um eine Zeile in der Liste.
Mit den Pfeiltasten links/rechts wird die Liste um eine Seite aufwärts bzw. abwärts geblättert.

Datum

Markieren Sie mit Hilfe der Pfeiltasten die Spalte Datum.
Geben Sie mit Hilfe der Zehnertastatur das Datum ein, an dem Sie ein Programm aufzeichnen möchten.

Start

Markieren Sie mit Hilfe der Pfeiltaste rechts die Spalte Start.
Geben Sie in dieser Zeile mit Hilfe der Zehnertastatur die Startzeit für den Timer ein.

Stopp

Wiederholen Sie die Schritte wie in "Start" beschrieben, um die Stoppzeit einzugeben.

Damit alle Ereignisse berücksichtigt werden können, sollte zwischen der Stoppzeit eines Timers und der Anfangszeit eines darauffolgenden Timers mindestens eine Minute liegen! Sollten sich Timerereignisse überschneiden, sind diese rot gekennzeichnet.

Wiederholung (optional)

Markieren Sie mit Hilfe der Pfeiltasten die Spalte Wdh.
Drücken Sie die Taste OK. Es erscheint ein Auswahlfenster mit verschieden Wiederholungsvorschlägen.

1x Timer einmal ein

T Tägliche Wiederholung

1 W Wiederholung einmal wöchentlich
1-5 Wiederholung nur an Werktagen
6-7 Wiederholung nur an Wochenenden

Wählen Sie mit Hilfe der Pfeiltasten auf/ab die gewünschte Funktion aus.
Durch Drücken der Taste OK wird die Einstellung übernommen.

Typ

Markieren Sie mit den Pfeiltasten die Spalte Typ.
Geben Sie in dieser Zeile mit Hilfe der Taste OK den gewünschten Status ein.

1. VCR

Ihr Receiver wird für die ausgewählte Sendung ein- bzw. ausgeschaltet. Wurde das Gerät durch den Timer eingeschaltet, wird dieses durch "rEc" im Display* angezeigt. Die Funktionen der Fernbedienung sind überwiegend außer Betrieb, um einen versehentlichen Abbruch der Aufnahme zu vermeiden.

Im Standby-Betrieb wird der aktive Timer durch Blinken der Doppelpunkte in der Uhrzeit angezeigt.

2. Vorgemerkt

Befindet sich Ihr Gerät im Normalbetrieb, dann wird beim Erreichen der eingestellten Zeit der programmierte Programmplatz eingestellt. Im Gegensatz zur Einstellung VCR bleibt das Gerät uneingeschränkt bedienbar und wird nach Ablauf der Sendung nicht abgeschaltet.

Daten in den Speicher übernehmen

Nachdem Sie die Programmierung beendet haben, drücken Sie die gelbe Funktionstaste Übernehmen, um die Daten in den Speicher zu übernehmen.

7.14.2 Timerprogrammierung ändern

Um eine bestehende Timereinstellung zu verändern, markieren Sie diese mit Hilfe der Pfeiltasten auf/ab. Durch Drücken der gelben Funktionstaste Ändern gelangen Sie zu den Einstellungen des markierten Timers. Bearbeiten Sie diesen nun entsprechend Punkt 7.15.1.

7.14.3 Timerprogrammierung löschen

Um eine bestehende Timereinstellung zu löschen, markieren Sie diese mit Hilfe der Pfeiltasten auf/ab.
Drücken Sie die grüne Funktionstaste Löschen. Es erscheint die Meldung "Diesen Timer wirklich löschen?"
Markieren Sie mit den Pfeiltasten links/rechts Ja.
Zum Löschen des Timereintrages bestätigen Sie mit OK.
Kehren Sie durch Drücken der Taste TV/Radio in den Normalbetrieb zurück.

Achtung!!!

Achten Sie darauf, dass das Gerät die Uhrzeit eingelesen hat. Diese wird im Standbybetrieb im Display* angezeit. Sollte dieses nicht der Fall sein, lassen Sie Ihr Gerät ca. 30 Sekunden auf z. B. ZDF eingeschaltet, damit die Uhrzeit eingelesen werden kann.

Nun sollte im Standbybetrieb die Uhrzeit angezeigt werden.

8 Grundprogrammierung ändern

8.1 Favoritenliste konfigurieren

Dieses Kapitel beschreibt, wie Sie die Vorprogrammierung Ihres Receivers und die Favoritenprogrammliste entsprechend Ihren Wünschen ändern können. Ebenso wird diese Funktion benötigt, um nach einem Suchlauf neu gefundene Programme in die Liste einzusortieren.

Hierzu sollten Sie folgendes wissen: Ihr Gerät verfügt über zwei Programmlisten, die Favoritenliste und die Gesamtliste. Die Favoritenprogrammliste enthält alle Programme, die Sie wie im folgenden beschrieben aufgenommen haben. In der Gesamtliste befinden sich alle verfügbaren Programme.

Ebenso beschreibt dieses Kapitel, wie Sie Programme löschen oder durch eine Kindersicherung verriegeln können. Beim Aufrufen der Programmliste durch die Taste OK wird die Favoritenprogrammliste angezeigt.

8.1.1 Navigator aufrufen

Um die Favoritenliste zu bearbeiten, gehen Sie folgendermaßen vor:

Rufen Sie mit der Taste Menü das Hauptmenü auf. (Bild 8-1)
Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile TV-Listen verwalten, um die TV-Liste zu bearbeiten oder Radiolisten verwalten, um die Radioliste zu bearbeiten.

Bestätigen Sie mit OK. Es erscheint der Navigator zum Bearbeiten der jeweiligen Favoritenliste (TV- oder Radioliste). (Bild 8-2)

In der rechten Bildhälfte wird die Favoritenliste dargestellt. Diese ist nun aktiv, da das momentan eingestellte Programm blau markiert ist. In der linken Bildhälfte sehen Sie die alphabetisch sortierte Gesamtliste. In dieser Gesamtliste befinden sich alle verfügbaren Programme.

Durch Drücken der roten Funktionstaste wechselt die Markierung zur Gesamtliste. Diese ist nun aktiv.

Durch nochmaliges Drücken der roten Funktions- taste erscheint ein Auswahlfenster. Sie haben hier die Möglichkeit, die Gesamtliste nach verschiedenen Auswahlkriterien (z.B. alle Sender, alle freien, alle neuen, alle gefundenen, alle englischen, usw.) sortiert oder nach Anbietern sortiert anzuzeigen.

Wählen Sie mit Hilfe der Pfeiltasten auf/ab die gewünschte Programmauflistung aus (z.B. Gesamtliste).

(Bild 8-1)

(Bild 8-2)

(Bild 8-3)

(Bild 8-4)

Bestätigen Sie mit OK. Nun erscheint ein weiteres Auswahlfenster. (Bild 8-3) Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab, das Auswahlkriterium aus, nach dem die Gesamtliste sortiert werden soll. Wählen Sie z.B. Alle Sender, um alle verfügbaren Programme in der Gesamtliste anzuzeigen oder Alle neuen, um nur die beim letzten Suchlauf neu gefundenen Programme anzuzeigen oder Alle englischen, um nur die englischsprachigen Sender anzuzeigen.

Bestätigen Sie mit OK. Nun wird, je nach Auswahl, eine Programmliste mit z.B. allen, allen neuen oder allen englischsprachigen Programmen angezeigt. Programme, die sich bereits in der Favoritenliste befinden, sind mit einem Häkchen gekennzeichnet.

Durch Drücken der roten Funktionstaste Programme bzw. der grünen Funktionstaste TV- Liste kann zwischen der Favoritenliste und der Gesamtliste umgeschaltet werden. Die jeweils aktive Liste ist durch die blaue Markierung gekennzeichnet.

8.1.2 Programme zur Favoritenliste hinzufügen

Um Programme aus der Gesamtliste in die Favoritenliste aufzunehmen, rufen Sie wie in Punkt 8.1.1 beschrieben den Navigator auf und wechseln zur Gesamtliste.

Betätigen Sie die blaue Funktionstaste Funktionen. Es erscheint ein Auswahlfenster mit den zur Verfügung stehenden Navigator-Funktionen. (Bild 8-4)
Markieren Sie mit den Pfeiltasten auf/ab die Zeile Hinzufügen.
Bestätigen Sie mit OK.
Markieren Sie mit den Pfeiltasten auf/ab ein Programm, das Sie in die Liste aufnehmen möchten.
Durch Drücken der gelben Funktionstaste Hinzufügen wird das markierte Programm in die Favoritenliste aufgenommen.

Blockweises Markieren

Um mehrere Programme gleichzeitig zu markieren gehen Sie wie folgt vor:

Durch Drücken der Taste OK gelangen Sie nun in den Auswahlmodus. Das markierte Programm wird mit einem Kreuz auf der linken Seite markiert.
Mit Hilfe der Pfeiltasten auf/ab können nun die folgenden/vorhergehenden Programme ebenfalls mar- kiert werden.
Nachdem Sie auf diese Weise die gewünschten Programme markiert haben, drücken Sie die gelbe Funktionstaste Hinzufügen, um die markierten Programme in die Favoritenliste aufzunehmen.

8.1.3 Programme löschen

8.1.3.1 Entfernen (löschen) aus der Favoritenliste

Um Programme aus der Favoritenliste zu entfernen, rufen Sie wie in Punkt 8.1.1 beschrieben den Navigator auf. Sie befinden sich in der Favoritenliste.

Betätigen Sie die blaue Funktionstaste

Funktionen.

Es erscheint ein Auswahlfenster mit den Navigator-Funktionen. (Bild 8-5)

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Entfernen.

Bestätigen Sie mit OK.

Markieren Sie mit den Pfeiltasten auf/ab ein Programm, das Sie aus der Liste entfernen möchten.

Drücken Sie die gelbe Funktionstaste Entfernen. Es erscheint die Meldung "Programm(e) aus der Liste entfernen?".

Markieren Sie mit den Pfeiltasten links/rechts Ja oder Nein.

Bestätigen Sie die Eingabe mit OK.

Um mehrere Programme gleichzeitig zu entfernen, markieren Sie diese wie in 8.1.2 (Blockweises Markieren) beschrieben.

Nachdem Sie auf diese Weise die gewünschten Programme markiert haben, drücken Sie die gelbe Funktionstaste Entfernen. Es erscheint die Meldung "Programm(e) wirklich löschen?".

Markieren Sie mit den Pfeiltasten links/rechts Ja oder Nein.

Bestätigen Sie die Eingabe mit OK. Die auf diese Weise gelöschten Programme bleiben jedoch in der Gesamtliste erhalten und können jederzeit wieder in die Favoritenliste aufgenommen werden.

8.1.3.2 Löschen aus der Gesamtliste

Um Programme aus der Gesamtliste zu entfernen, verfahren Sie wie in Punkt 8.1.3.1 beschrieben. Wechseln Sie nach dem Aufruf des Navigators jedoch durch Betätigen der roten Funktionstaste Programme erst zur Gesamtliste und wählen anschließend die Funktion Löschen.

(Bild 8-5)

(Bild 8-6)

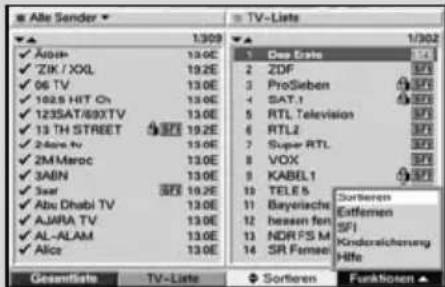

8.1.4 Programme sortieren

Um die Programmreihenfolge der Favoritenliste Ihren Wünschen entsprechend zu sortieren, rufen Sie wie in Punkt 8.1.1 beschrieben den Navigator auf. Sie befinden sich in der Favoritenliste.

Betätigen Sie die blaue Funktionstaste Funktionen. Es erscheint ein Fenster mit den zur Verfügung stehenden Navigator-Funktionen. (Bild 8-6)
Markieren Sie mit den Pfeiltasten auf/ab die Zeile sortieren.
Bestätigen Sie mit OK.
Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab das Programm, das Sie an einer anderen Stelle in der Liste plazieren möchten.
Drücken Sie nun die gelbe Funktionstaste Sortieren. Es erscheint ein Doppelpfeil neben dem angewählten Programm.
Nun können Sie das markierte Programm mit Hilfe der Pfeiltasten auf/ab und / oder der Zehnertastatur an die Stelle in der Programmliste bewegen, an der Sie es plazieren möchten.
Durch Drücken der gelben Funktionstaste Sortieren wird das Programm an der neuen Position gespeichert.
Um mehrere Programme gleichzeitig zu sortieren, markieren Sie diese wie in 8.1.2 (Blockweises Markieren) beschrieben.
Drücken Sie nun die gelbe Funktionstaste Sortieren. Es erscheint ein Doppelpfeil neben dem angewählten Programmblock.
Nun können Sie den markierten Programmblock mit Hilfe der Pfeiltasten auf/ab und / oder der Zehnertastatur an die Stelle in der Programmliste bewegen, an der Sie ihn plazieren möchten.
Durch Drücken der gelben Funktionstaste Sortieren wird der Programmblock an der neuen Position gespeichert.
Nachdem Sie auf diese Weise die Programmliste Ihren Wünschen entsprechend konfiguriert haben, kehren Sie durch Drücken der Taste Menü in den Normalbetrieb zurück.

8.1.5 Programmierung der elektronischen Programmzeitschrift

Um einen besseren Überblick zu erhalten, können Sie die elektronische Programmzeitschrift SFI auf Ihre favorisierten Programme abstimmen. Um Programme in die elektronische Programmzeitschrift aufzunehmen bzw. aus dieser zu entfernen, rufen Sie wie in Punkt 8.1.1 beschrieben den Navigator auf. Sie befinden sich in der Favoritenliste.

Beachten Sie:

Je mehr Programme in der elektronischen Programmzeitschrift aufgenommen werden, desto länger dauert der Einlesevorgang der SFI-Daten!

Ebenso kann die maximale Vorausschau von 7 Tagen mit zunehmender Programmanzahl in der elektronischen Programmzeitschrift nicht erreicht werden.

Betätigen Sie die blaue Funktionstaste

Funktionen.

Es erscheint ein Auswahlfenster mit den zur Verfügung stehenden Navigator-Funktionen.

Markieren Sie mit den Pfeiltasten auf/ab die Zeile SFI.

Bestätigen Sie mit OK.

Markieren Sie mit den Pfeiltasten auf/ab ein Programm, das Sie in die elektronische Programmzeitschrift aufnehmen möchten.

Durch Drücken der gelben Funktionstaste SFI wird das markierte Programm in die elektronische Programmzeitschrift aufgenommen.

Um mehrere Programme gleichzeitig in die elektronische Programmzeitschrift aufzunehmen, markieren Sie diese wie in 8.1.2 (Blockweises Markieren) beschrieben.

Nachdem Sie auf diese Weise die gewünschten Programme markiert haben, drücken Sie die gelbe Funktionstaste SFI, um die markierten Programme in die elektronische Programmzeitschrift aufzunehmen.

Durch Drücken der Taste Menü kehren Sie in den Normalbetrieb zurück.

Nun können Sie den Einlesevorgang manuell starten:

Schalten Sie das Gerät mit Hilfe der Taste Ein/Standby aus (Standby).

Drücken Sie nun, unmittelbar nach dem Drücken der Taste Ein/Standby Taste die Taste SFI. Das Gerät führt nun den Einlesevorgang aus. Dieses wird kurzzeitig durch die Meldung SFLd gefolgt von der Anzeige der bereits eingelesenen SFI-Daten im Display* angezeigt.

Der Einlesevorgang kann durch das Einschalten (Taste Ein/Standby) des Receivers unterbrochen werden.

8.1.6 Programme sperren (Kindersicherung)

Sie haben die Möglichkeit, Programme zu sperren. Ein gesperrtes Programm wird erst dann auf dem Bildschirm dargestellt, wenn Sie nach dem Einstellen des Programms Ihren persönlichen Geräte PIN-Code eingegeben haben. Bevor Sie Programme auswählen, die Sie sperren möchten, aktivieren Sie wie in Punkt 6.2.1 beschrieben die Kindersicherung. Um ein Programm zu sperren, rufen Sie wie in Punkt 8.1.1 beschrieben den Navigator auf. Sie befinden sich in der Favoritenliste.

Betätigen Sie die blaue Funktionstaste Funktionen. Es erscheint ein Auswahlfenster mit den zur Verfügung stehenden Navigator-Funktionen.
Markieren Sie mit den Pfeiltasten auf/ab die Zeile Kindersicherung.
Bestätigen Sie mit OK.
Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab das Programm, das Sie sperren möchten.
Sperren Sie das Programm durch Drücken der gelben Funktionstaste. Es erscheint das Kindersicherungssymbol neben dem angewählten Programm.
Um mehrere Programme gleichzeitig zu sperren, markieren Sie diese wie in 8.1.2 (Blockweises Markieren) beschrieben und sperren diese durch Drücken der gelben Funktionstaste.
Nachdem Sie auf diese Weise die Programmliste Ihren Wünschen entsprechend konfiguriert haben, kehren Sie durch Drücken der Taste Menü in den Normalbetrieb zurück.
Um die Sperre einzelner Programme aufzuheben, verfahren Sie wie oben beschrieben. Markieren Sie das entsprechende Programm und entfernen Sie das Kindersicherungssymbol durch Drücken der gelben Funktionstaste.

8.2 Geräte PIN-Code ändern

Der Geräte PIN-Code ist ab Werk auf 0000 eingestellt.

Zum Ändern des Geräte PIN-Codes gehen Sie wie folgt vor:

Rufen Sie mit der Taste Menü das Hauptmenü auf.
Markieren Sie die Zeile Einstellungen mit Hilfe der Pfeiltasten auf/ab.

Bestätigen Sie durch Drücken der Taste OK. Es erscheint das Untermenü Einstellu
Markieren Sie die Zeile Geräte-PIN ändern mit Hilfe der Pfeiltasten auf/ab.
Bestätigen Sie durch Drücken der Taste OK.
Geben Sie nun mittels Zehnertastatur den aktuellen Geräte PIN-Code ein (Werkseinstellung 0000). (Bild 8-7)
Geben Sie den gewünschten neuen Geräte PIN-Code mit der Zehnertastatur ein.
Wiederholen Sie die Eingabe.
Nachdem Sie auf diese Weise den Geräte PIN-Code geändert haben, kehren Sie durch Drücken der Taste Menü in den Normalbetrieb zurück.

Achtung! Sie dürfen den Geräte PIN-Code nicht vergessen. Ist dieses doch einmal der Fall, wenden Sie sich bitte an Ihren Fachhändler!

8.3 Programmsuche

Wie bereits erwähnt, ist Ihr Receiver zum Empfang der Satelliten ASTRA und EUTELSAT vorprogrammiert. Um neue bzw. Programme anderer Satelliten empfangen zu können, gibt es mehrere Möglichkeiten, einen Programmsuchlauf vorzunehmen.

1. Automatische Suche

Wählen Sie diesen Suchlauf, um alle im Menü LNB-Einstellung (Punkt 6.4 u. 8.4) eingestellten Satelliten nach Programmen abzusuchen.

2. Satelliten-Suche

Wählen Sie diesen Suchlauf, um nur einen ausgewählten Satelliten nach Programmen abzusuchen.

3. Transponder-Suche

Wählen Sie diesen Suchlauf, um gezielt einen Transponder eines Satelliten abzusuchen.

4. Manuelle Suche

Wählen Sie diesen Suchlauf, um mit programmspezifischen PID-Nummern gezielt nach einem Programm zu suchen.

Nach dem Suchlauf erscheint eine Meldung auf dem Bildschirm mit der Angabe, wie viele Programme Ihr Receiver gefunden hat, wie viele davon neu hinzugekommen sind und wie viele verschlüsselt sind. Neue Programme werden in der Gesamtliste gespeichert und können dann nach Punkt 8.1 in die Favoritenliste aufgenommen werden.

Rufen Sie zur Programmsuche zunächst das

Hauptmenü auf. (Bild 8-8)

Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Suchen.

(Bild 8-10)

(Bild 8-11)

Bestätigen Sie mit OK.
Es erscheint das Untermenü Suchen. (Bild 8-9)
Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab die Suchlaufmethode, die Sie ausführen möchten und bestätigen Sie mit OK.

8.3.1 Automatische Suche

Bei diesem Suchlauf werden automatisch alle im Menü LNB-Einstellungen vorhandenen Satelliten (Punkt 6.4 u. 9.4) nach Programmen abgesucht. Hierbei können Sie entscheiden, ob Sie alle (freie und verschlüsselte) Sender oder nur freie Sender suchen möchten. (Bild 8-10)

Entscheiden Sie durch Drücken der Taste OK, ob Sie nur frei empfangbare Programme (Freie Sender) oder auch verschlüsselte Programme (Alle Sender) suchen wollen.
Bestätigen Sie durch Drücken der roten
Funktionstaste Suche Starten.
Der Suchlauf kann über 15 Minuten in Anspruch nehmen. Beachten Sie auch die Bildschirmeinblendungen.

8.3.2 Satelliten-Suche

Um einen einzelnen Satelliten nach Programmen abzusuchen, wählen Sie die Satelliten-Suche (Bild 8-11). Hierbei können Sie entscheiden, ob Sie alle (freie und verschlüsselte) Programme oder nur freie Programme suchen möchten.

Drücken Sie erneut die Taste OK, um die
Auswahltafel der aktiven Satelliten zu öffnen.
Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Menüzeile Alle, um alle aktiven Satelliten nach Programmen abzusuchen oder markieren Sie den gewünschten Satelliten, um nur diesen nach Programmen abzusuchen.

Bestätigen Sie mit OK.

Markieren Sie mit den Pfeiltasten auf/ab das Feld Suchmodus.

Entscheiden Sie durch Drücken der Taste OK, ob Sie nur frei empfangbare Programme (Freie Sender) oder auch verschlüsselte Programme (Alle Sender) suchen wollen.

Bestätigen Sie durch Drücken der roten

Funktionstaste Suche Starten.

Der Suchlauf wird gestartet. Beachten Sie bitte weitere Meldungen auf dem Bildschirm.

Durch Drücken der roten Funktionstaste können Sie den Suchlauf abbrechen.

8.3.3 Transponder-Suche

Sie können gezielt einen Transponder (siehe Punkt 10 Technische Begriffe) nach Programmen absuchen. Dazu ist es erforderlich, die Transponderdaten (Bild 8-12) einzugeben.

Satellit

Stellen Sie in dieser Zeile den Satelliten ein, auf dem sich der gewünschte Transponder befindet.

Markieren Sie dazu die Zeile Satellit mit Hilfe der Pfeiltasten auf/ab.
Durch Drücken der Taste OK wird eine Tafel mit den aktiven Satelliten aufgerufen.
Markieren Sie nun den gewünschten Satelliten mit Hilfe der Pfeiltasten auf/ab.
Bestätigen Sie durch Drücken der Taste OK. Der angewählte Satellit wird nun in der Zeile Satellit angezeigt.

Transponderfrequenz

Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Transponderfrequenz.
Geben Sie in dieser Zeile mit Hilfe der Zehnertastatur die gewünschte Frequenz ein.

Symbolrate

Die Symbolrate gibt an, welche Datenmenge pro Sekunde übertragen wird. Diese kann zum Beispiel 27500 betragen (27500 Symbole pro Sekunde).

Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Reihe Symbolrate.
Geben Sie mit Hilfe der Zehnertastatur die gewünschte Symbolrate ein.

Polarisation

Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Polarisation.
Geben Sie in dieser Zeile mit Hilfe der Taste OK die Polarisationsebene (horizontal oder vertikal) ein, auf der das gewünschte Programm gesendet wird.

Suchmodus

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Suchmodus.
Entscheiden Sie durch Drücken der Taste OK, ob Sie nur frei empfangbare Programme (Freie Sender) oder auch verschlüsselte Programme (Alle Sender) suchen wollen.
Bestätigen Sie durch Drücken der roten Funktionstaste Suche starten. Der Suchlauf wird gestartet. Beachten Sie bitte weitere Meldungen auf dem Bildschirm.
Durch erneutes Drücken der roten Funktionstaste können Sie den Suchlauf abbrechen.

(Bild 8-12)

(Bild 8-13)

(Bild 8-14)

8.3.4 Manuelle Suche

Sollte ein Programm bei der automatischen Suche oder bei der Transpondersuche nicht gefunden werden, kann es erforderlich sein, dass für dieses Programm zusätzlich programmspezifische PID-Nummern eingegeben werden müssen. Diese Nummern müssen ggf. im Internet oder direkt vom jeweiligen Programmanbieter in Erfahrung gebracht werden. Das Menü (Bild 8-13) unterscheidet sich gegenüber dem Menü Transpondersuche nur durch die Menüpunkte PCR-PID, Audio-PID und Video-PID. Die Angabe des Suchmodus entfällt.

Verfahren Sie wie unter Transpondersuche beschrieben.
Markieren Sie anschließend noch die Zeilen PCR-PID, Audio-PID und Video-PID mit Hilfe der Pfeiltasten auf/ab und geben Sie mit Hilfe der Zehnertastatur die entsprechenden Nummern ein.

8.3.5 Nach dem Suchlauf

Schon während des Suchlaufs kann das Absuchen der Transponder auf dem Bildschirm mit verfolgt werden. Nach Beendigung des Suchlaufs wird die Anzahl der gefundenen Transponder, der gefundenen Programme und der gefundenen neuen Programme angezeigt. Zusätzlich erscheint der Hinweis (Bild 8-14), ob Sie die gefundenen Programme automatisch in die TV- oder Radioliste übernehmen möchten. Wenn Sie die Programme automatisch übernehmen wollen, können Sie entscheiden, ob diese sortiert oder unsortiert in die Favoritenliste übernommen werden sollen.

Sortiert

Die gefundenen Programme werden anhand einer vorprogrammierten Liste in die Favoritenliste einsortiert. Dabei richtet sich die Reihenfolge der Programme nach der in Punkt 6.3.2 eingestellten Audiosprache bzw. des in Punkt 6.2.2 und 6.2.3 eingestellten Staates.

Unsortiert

Die neu gefundenen Programme werden unsortiert an das Ende der Favoritenliste angehängt.

Nein

Die neu gefundenen Programme werden nicht in die Favoritenliste übernommen, sondern nur in die Gesamtliste.

Wählen Sie mit den Pfeiltasten rechts/links aus, ob Sie die Programme sortiert oder unsortiert übernehmen möchten.
Bestätigen Sie mit OK. Beachten Sie dabei weitere Bildschirmeinblendungen.

Durch Drücken der Taste Menü kehren Sie zum Normalbetrieb zurück.
Unabhängig davon, ob Sie die gefundenen Programme automatisch in die Favoritenliste übernommen haben, können diese weiterhin, wie in Kapitel 8.1 beschrieben, manuell in die Favoritenlistenliste aufgenommen werden.

8.4 Service- Einstellungen

Sie können jederzeit wieder auf die werkseitigen Einstellungen zurückgreifen. Ebenso können Sie, falls die Programmliste durch Änderungen der Programmanbieter veraltet ist, diese komplett löschen, um dann einen neuen Suchlauf auszuführen. Beachten Sie, dass Sie nach der Ausführung der Löschfunktion zunächst einen Suchlauf starten und anschließend die gewünschten Programme aus der Gesamtliste in die Favoritenliste kopieren müssen.

Rufen Sie mit der Taste Menü das Hauptmenü auf. (Bild 8-15)
Wählen Sie nun die Menüzeile Einstellungen, indem Sie diese mit Hilfe der Pfeiltasten auf/ab markieren.
Bestätigen Sie mit OK. Es erscheint das Untermenü Einstellungen. (Bild 8-16)
Markieren Sie nun die Menüzeile Service-Einstellungen mit Hilfe der Pfeiltasten auf/ab.
Bestätigen Sie mit OK. Es erscheint das Untermenü Service-Einstellungen. (Bild 8-17)

8.4.1 Werkseinstellung aktivieren

Durch Aufruf dieser Funktion wird wieder die werkseitige Programmierung eingestellt, eigene Einstellungen werden gelöscht und der Installationsassistent AutoInstall wird gestartet.

Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Werkseinstellung aktivieren.
Drücken Sie dieTaste OK. Es erscheint die Meldung "Werkseinstellung wirklich aktivieren?".
Markieren Sie mit den Pfeiltasten links/rechts Ja oder Abbrechen.
Bestätigen Sie die Eingabe mit OK.

8.4.2 Alle Programme löschen

Durch diese Funktion werden die Programmspeicher komplett gelöscht.

Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Alle Programme löschen.

(Bild 8-15)

(Bild 8-16)

(Bild 8-17)

(Bild 8-18)

(Bild 8-19)

Drücken Sie die Taste OK.
Es erscheint die Meldung "Alle Programme wirklich löschen?".
Markieren Sie mit den Pfeiltasten links/rechts Ja oder Abbrechen.
Bestätigen Sie die Eingabe mit OK.

8.4.3 SFI Kanal

Ihr Gerät hat die Möglichkeit, über die ASTRA-Satelliten Systeme (19° Ost) einen Datenkanal mit zusätzlichen SFI-Daten zu empfangen. Diese ermöglichen die SFI-Vorschau bis zu einer Woche.

Drücken Sie die Taste OK, um das Untermenü SFI Kanal (Bild 8-18) aufzurufen.
Um den Datenkanal zu empfangen, markieren Sie die Zeile SFI Aktualisierung.
Stellen Sie durch Drücken von OK ein ein.
Stellen Sie in der Zeile Aktualisierungszeit mit Hilfe der Zehnertastatur die Zeit ein, zu der der automatische Download der SFI-Daten erfolgen soll.
Um die Aktualisierung der SFI-Daten manuell zu starten, betätigen Sie die rote Funktionstaste Jetzt starten.

Sollten Sie den Empfang der zusätzlichen Daten nicht wünschen bzw. standortbedingt nicht empfangen können, kann der Datenempfang wie folgt abgeschaltet werden:

Stellen Sie die SFI Aktualisierung auf aus, um den Datenempfang auszuschalten. Es stehen dann nur die Programminformationen der Programmanbieter zur Verfügung.

Sollten sich die Parameter des Datenkanals zum Laden der SFI-Liste geändert haben, können Sie diese in diesem Menü korrigieren. Die aktuellen Transponderdaten können Sie beim Fachhandel erfahren. Im Normalfall sollten Sie in diesem Menü keine Umstellung vornehmen.

8.4.4 Software-Aktualisierung

Desweiteren haben Sie die Möglichkeit die Betriebssoftware Ihres Receivers über Satellit (ASTRA 19° Ost) zu aktualisieren (Update).

Durch Drücken der Taste OK gelangen Sie in das Untermenü Software-Aktualisierung (Bild 8-19). Um ein Software-Update durchzuführen, markieren Sie die Zeile Software-Aktualisierung.

Stellen Sie die Software-Aktualisierung mit der Taste OK auf ein.
Stellen Sie in der Zeile Aktualisierungszeit mit Hilfe der Zehnertastatur die Zeit ein, zu der die Software-Aktualisierung erfolgen soll.

Um die Aktualisierung der Betriebssoftware manuell zu starten, betätigen Sie die rote Funktionstaste Testen.
Durch Drücken der Taste Menü kehren Sie zum Normalbetrieb zurück.

Sollten sich die Parameter des Datenkanals zum Downloaden des Software-Updates geändert haben, können Sie diese in diesem Menü wie unter Punkt 8.3.4 (manuelle Programmsuche) korrigieren. Die aktuellen Transponder-daten können Sie beim Fachhandel erfahren. Im Normalfall sollten Sie in diesem Menü keine Umstellung vornehmen.

Achtung:

Diese Funktion sollte nicht ausgelöst werden, wenn Sie Umstellungen in den Menüs "Grundeinstellungen" und "LNB-Konfiguration" vorgenommen haben, da diese Einstellungen beim Auslösen dieser Funktion zurückgesetzt werden und neu eingestellt werden müssen.

Damit die neue Software automatisch geladen werden kann, muß sich der Receiver im Standby-Betrieb befinden. Der Ladevorgang wird durch die Anzeige "SAtL" im Display* angezeigt. Dieser Vorgang darf nicht z.B. durch Ein- oder Ausschalten des Gerätes gestört werden.

Unabhängig davon, ob Sie die automatische Software-Aktualisierung ein- oder ausgeschaltet haben, wird beim Einschalten des Gerätes automatisch überprüft, ob eine neue Betriebssoftware für Ihren Receiver zur Verfügung steht. Ist eine neue Betriebssoftware verfügbar, wird dies durch eine Meldung (Bild 8-20) auf dem Bildschirm angezeigt. Um die Aktualisierung der Software (Update) zu starten, befolgen Sie die Anweisungen auf dem Bildschirm.

8.4.5 Kopieren der Einstellungen

Sie haben die Möglichkeit sämtliche Einstellungen wie Programmliste, Antenneneinstellungen usw. Ihres Receivers (Sender) auf einen anderen Receiver (Empfänger) gleichen Typs und mit gleichem Stand der Betriebssoftware zu kopieren. (Bild 8-21)

Verbinden Sie dazu die beiden Geräte mit einem Nullmodemkabel.
Schalten Sie den (Empfänger-) Receiver ein.

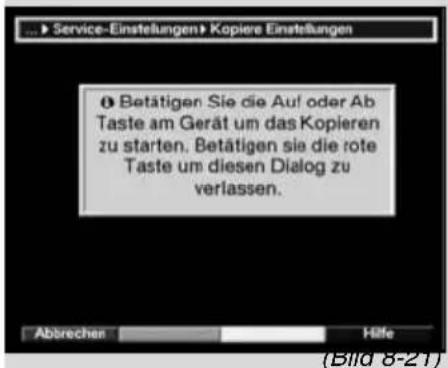

Betätigen Sie zum Kopieren der Einstellungen eine Gerätetaste des (Sende-) Receivers. Die Einstellungen des Sendereceivers werden nun zum Empfangsreceiver übertragen. Beachten Sie dabei bitte die Bildschirmeinblendungen.

(Bild 8-20)

(Bild 9-1)

(Bild 9-2)

(Bild 9-3)

8.5 Systemkonfiguration

Unter diesem Menüpunkt können Sie die spezifischen Gerätedaten ersehen.

Markieren Sie diese Zeile im Untermenü
Einstellungen mit Hilfe der Pfeiltasten auf/ab.
Bestätigen Sie mit OK.
Durch Drücken der Taste Menü kehren Sie zum Normalbetrieb zurück.

9 Betrieb an einer Drehanlage (DiSEqC 1.2)

Ihr Receiver ist für den Betrieb an einer Drehanlage vorbereitet. Mit Hilfe der DiSEqC-Steuerung (DiSEqC-Level 1.2) haben Sie die Möglichkeit, einen entsprechenden Motor über die Koaxialleitung zu steuern.

Rufen Sie wie in Punkt 6.4 beschrieben das Menü
Antenneneinstellungen (Bild 9-1) auf und schalten Sie die DiSEqC-Steuerung (Punkt 6.4.1) ein.
Wählen Sie nun mit Hilfe der Pfeiltasten auf/ab die DiSEqC-Position (z.B. A/B 3) aus, der Sie die Motorantenne zuordnen möchten.
Durch Betätigen der Taste OK wird ein Fenster zur Auswahl der Satelliten bzw. der Motorantenne geöffnet. (Bild 9-2)
Wählen Sie mit den Pfeiltasten auf/ab die Zeile Motorantenne aus.
Bestätigen Sie mit OK.
Bestätigen Sie den Hinweis (Bild 9-3) zum Setzen der Ost- und Westgrenzen mit OK.

9.1 Ost- und Westgrenzen

Um mechanische Zerstörungen des Spiegels oder des LNBs durch ein Hindernis zu vermeiden, müssen zunächst die maximalen Drehbereiche nach Osten und nach Westen festgelegt werden. Sofern sich Hindernisse (z.B. eine Wand, Schornstein etc.) im Drehbereich des Spiegels befinden, muß dieser bei der Einstellung der Ost-West-Grenzen unbedingt beobachtet werden. Befindet sich kein Hindernis im Drehbereich des Spiegels, dann legen Sie die Grenzen so fest, dass sich der Spiegel ein wenig über den jeweils äußersten zu empfangenden Satelliten hinwegdrehen läßt.

9.1.1 Vorhandene Grenzen löschen

Zunächst sollten Sie eventuell vorhandene Grenzen löschen.

Markieren Sie dazu mit Hilfe der Pfeiltasten links/rechts die Spalte LNB-Test.

Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab, in der Zeile Motorantenne das Feld Weiter.

Bestätigen Sie mit OK.

Es erscheint nun das Menü zur Einstellung der Motorantenne. (Bild 9-4)

Betätigen Sie die gelbe Funktionstaste (Aktionen), um ein weiteres Fenster zu öffnen. (Bild 9-5)
Markieren Sie nun mit den Pfeiltasten auf/ab die Zeile lösche Grenzen.
Bestätigen Sie mit OK, um die ausgewählte Aktion auf die grüne Funktionstaste zu übernehmen.
Zum Löschen der Grenzen drücken Sie die grüne Funktionstaste (lösche Gr.).
Bestätigen Sie den Hinweis (Bild 9-6) mit OK.

9.1.2 Ostgrenze setzen

Um die Ostgrenze einzugeben, markieren Sie zunächst mit den Pfeiltasten das Feld speichern.
Drehen Sie nun den Spiegel durch Drücken der Pfeiltaste rechts auf die maximal mögliche bzw. gewünschte Ostposition.
Betätigen Sie die gelbe Funktionstaste (Aktionen), um das Fenster mit den zur Verfügung stehenden Aktionen zu öffnen.
Markieren Sie nun mit den Pfeiltasten auf/ab die Zeile setze Ostgrenze.
Bestätigen Sie mit OK.
Um die Ostgrenze zu setzen, drücken Sie die grüne Taste (Ostgrenze) und bestätigen den folgenden Hinweis (Bild 9-7) mit OK.

9.1.3 Westgrenze setzen

Um die Westgrenze einzugeben, markieren Sie mit den Pfeiltasten das Feld speichern.
Drehen Sie nun den Spiegel durch Drücken der Pfeiltaste links auf die maximal mögliche bzw. gewünschte Westposition.
Betätigen Sie die gelbe Funktionstaste (Aktionen), um das Fenster mit den zur Verfügung stehenden Aktionen zu öffnen.
Markieren Sie nun mit den Pfeiltasten auf/ab die Zeile setze Westgrenze.
Bestätigen Sie mit OK.
Drücken Sie die grüne Taste (Westgrenze) und bestätigen Sie den folgenden Hinweis (Bild 9-8) mit OK.

9.2 Geo-Positionierung

Bei bekannten geografischen Koordinaten Ihres Standortes und geeignetem Motor erleichtert diese Funktion das Auffinden der einzelnen Satellitenpositionen. Die Koordinaten einiger deutscher Städte finden Sie im Anhang (Punkt 13).

(Bild 9-4)

(Bild 9-5)

(Bild 9-6)

(Bild 9-7)

(Bild 9-8)

(Bild 9-9)

Achtung! Schalten Sie die Geo-Positionierung nur ein, wenn Ihr DiSEqC-Motor diese Funktion auch unterstützt.

Rufen Sie wie zuvor beschrieben das Menü LNB-Einstellungen auf.
Markieren Sie mit den Pfeiltasten das Feld Geo.Pos.
Bestätigen Sie mit OK. Es erscheint das Menü zur Eingabe des Standortes. (Bild 9-9)
Schalten Sie durch Drücken der Taste OK die Funktion Geo-Postionierung ein oder aus.
Wählen Sie mit den Pfeiltasten das Feld zur Eingabe der geografischen Länge an.
Geben Sie mit den Zifferntasten die geografische Länge ein.
Betätigen Sie nun die Pfeiltaste links.
Geben Sie in diesem Feld durch Drücken der Taste OK ein, ob es sich um einen Wert östlicher Länge (East) oder westlicher Länge (W) handelt.
Markieren Sie nun mit den Pfeiltasten das Feld zur Eingabe der geografischen Breite.
Geben Sie mit den Zifferntasten die geografische Breite ein.
Betätigen Sie nun die Pfeiltaste links.
Geben Sie in diesem Feld durch Drücken der Taste OK ein, ob es sich um einen Wert nördlicher Breite (N) oder südlicher Breite (S) handelt.
Mit der Taste Zurück kehren Sie wieder zu den LNB-Einstellungen zurück.

Die Daten Ihres Standortes müssen als Dezimalwert mit einer Nachkommastelle eingegeben werden. Da die Koordinaten oft in Grad, Minuten und Sekunden angegeben werden, müssen diese wie folgt in einen Dezimalwert umgerechnet werden:

Die Gradzahl bleibt von der Berechnung unberührt. Die Minuten werden durch 60 geteilt und auf eine Stelle nach dem Komma gerundet. Das Ergebnis der Division wird zu der Gradzahl addiert. Die Sekunden bleiben unberücksichtigt, da diese keinen Einfluß auf die erste Nachkommastelle haben.

Beispiel: Koordinaten von Daun

Breitengrad 50° 11' (45") N Längengrad 06° 50' (10") E

Umrechnung des Breitengrades (BG):

$$ \begin{array}{l} \mathbf {B G} = 5 0 + \quad 1 1 / 6 0 \ \mathbf {B G} = 5 0 + \quad \mathbf {0}, 2 \quad (\text { g e r u n d e t }) \ \mathbf {B G} = 5 0, 2 \ \end{array} $$

Geben Sie im Menü zur Eingabe der geografischen Breite den auf eine Kommastelle gerundeten Wert (50,2) ein.

Auf gleiche Weise wird der dezimale Wert des Längengrades berechnet.

9.3 Satellitenposition einstellen

Führen Sie nacheinander für jede aufzunehmende Satellitenposition die Punkte 9.3.1 bis 9.3.3 durch. Bei der Programmierung der Satellitenpositionen empfiehlt es sich, mit dem äußersten östlichen Satelliten zu beginnen. Nehmen Sie anschließend der Reihe nach alle weiteren gewünschten Positionen in Richtung Westen auf, bis Sie die äußerste westliche Satellitenposition erreicht haben. Ihr Receiver ist bereits ab Werk auf die gebräuchlichsten Satellitenpositionen vorprogrammiert. Zusätzlich können Sie für jede beliebige Orbitalposition benutzerdefinierte (User-) Satellitenpositionen (User 1 bis User 14) konfigurieren.

9.3.1 Satellitenposition auswählen

9.3.1.1 Vorprogrammierte Satellitenposition auswählen

Um eine Satellitenposition in die Satellitenliste aufzunehmen, markieren Sie mit den Pfeiltasten das Feld Sat neu.
Bestätigen Sie mit OK. Es erscheint eine Liste mit den zur Verfügung stehenden Satellitenpositionen. (Bild 9-10)
Markieren Sie nun mit den Pfeiltasten auf/ab eine Satellitenposition, die Sie in die Satellitenliste aufnehmen möchten.
Drücken Sie die Taste OK, um die Auswahl zu übernehmen.

Bei eingeschalteter Geo-Positionierung (Punkt 9.2) wird der Spiegel nun automatisch zu der programmierten Satellitenposition gedreht. Der Drehvorgang wird durch den blinkenden Schriftzug "drehe" angezeigt.

Bei ausgeschalteter Geo-Positionierung müssen Sie den Spiegel manuell (Punkt 9.3.2.2) zu der gewünschten Satellitenposition drehen.

9.3.1.2 Benutzerdefinierte Satellitenposition einstellen (User-Satellit)

Um eine User-Satellitenposition in die Satellitenliste aufzunehmen, markieren Sie mit den Pfeiltasten das Feld Sat neu.
Bestätigen Sie mit OK. Es erscheint eine Liste mit den zur Verfügung stehenden Satellitenpositionen. (Bild 9-11)
Markieren Sie nun mit den Pfeiltasten auf/ab eine User-Satellitenposition (User 1 bis User 14).

(Bild 9-10)

(Bild 9-11)

(Bild 9-12)

Durch Drücken der Taste OK erscheint das Menü zur Einstellung eines Test-Transponders. Stellen Sie in diesem Menü wie in Punkt 6.4.3 beschrieben die Daten des Test-Transponders und des verwendeten LNBs ein.
Nachdem Sie den Test-Transponder eingestellt haben, drücken Sie die Taste Zurück, um zum Menü zur Einstellung der Motorantenne zurückzukehren. Das Feld zur Eingabe der Orbitalposition ist aktiv.
Geben Sie mit den Zifferntasten die Orbitalposition des User-Satelliten ein und bestätigen Sie mit OK.
Geben Sie nun durch Drücken der OK-Taste ein, ob es sich um eine westliche (W) oder östliche (E) Orbitalposition handelt.

Bei eingeschalteter Geo-Positionierung (Punkt 9.2) können Sie den Spiegel nun durch die Funktion drehe zu Sat (Punkt 9.4.1) zu der programmierten User-Satellitenposition drehen.

Bei ausgeschalteter Geo-Positionierung müssen Sie den Spiegel manuell (Punkt 9.3.2.2) zu der gewünschten Satellitenposition drehen.

9.3.2 Ausrichten der Satellitenantenne

Um die Antenne auf den gewünschten Satelliten ausrichten zu können bzw. um feststellen zu können, ob Sie auf der eingestellten Position den gewünschten Satelliten empfangen, ist für jeden Satelliten ein Test-Transponder eingestellt.

Erst durch die Anzeige der Signalstärke und Signalqualität dieses Test-Transponders ist eine exakte Ausrichtung der Antenne möglich.

9.3.2.1 Test-Transponder/LNB-Konfiguration

Um die Daten des jeweiligen Test-Transponders zu ändern, gehen Sie folgendermaßen vor:

Markieren Sie mit den Pfeiltasten das Feld Aktuelle Satellitenliste.

Drücken Sie die Taste OK, um die Satellitenliste zu öffnen.

Wählen Sie mit den Pfeiltasten auf/ab die Satellitenposition aus, deren Daten Sie ändern möchten.

Bestätigen Sie mit OK.

Markieren Sie nun mit den Pfeiltasten das Feld LNB-Konfig. und drücken Sie die OK-Taste. Es erscheint das Menü LNB-Einstellungen. (Bild 9-12)

Geben Sie in diesem Menü wie in Punkt 6.4.3 beschrieben die Daten des Test-Transponders und des verwendeten LNBs ein.

Durch Drücken der Taste Zurück, kehren Sie zur Einstellung der Motorantenne zurück.

9.3.2.2 Antenne manuell ausrichten

Die optimale Ausrichtung auf die gewünschte Position können Sie anhand der Anzeige der Signalstärke und der Signalqualität vornehmen. Richten Sie den Spiegel so aus, dass bei beiden Balken ein maximaler Ausschlag angezeigt wird.

Markieren Sie dazu mit den Pfeiltasten auf/ab das Feld speichern.
Drehen Sie nun mit Hilfe der Pfeiltasten rechts (Feld Ost wird markiert) bzw. links (Feld West wird markiert) den Spiegel zu der gewünschten Position. Dazu halten Sie die jeweilige Taste so lange gedrückt, bis die gewünschte Position erreicht ist.

9.3.2.3 Automatische Feinausrichtung (Autofokus)

Bevor Sie die Satellitenposition speichern, sollten Sie eine automatische Fokussierung vornehmen. Dabei wird der Spiegel meßtechnisch auf optimalen Empfang eingestellt.

Betätigen Sie die gelbe Funktionstaste (Aktionen), um das Fenster mit den zur Verfügung stehenden Aktionen zu öffnen.
Markieren Sie nun mit den Pfeiltasten auf/ab die Zeile Auto Fokus.
Bestätigen Sie mit OK.
Durch Drücken der grünen Taste (Auto Fokus) wird der Autofokus gestartet.
Während die automatische Ausrichtung vorgenommen wird, erscheint der Hinweis Auto Fokus. (Bild 9-13)

9.3.3 Satellitenposition speichern

Nachdem die Funktion Autofokus abgeschlossen ist, müssen Sie die Satellitenposition noch speichern.

Markieren Sie dazu mit den Pfeiltasten das Feld speichern.

Drücken Sie die Taste OK. Nun wird anhand des eingestellten Test-Transponders geprüft, ob auf dieser Position ein Signal empfangen wird. Dabei wird festgestellt, ob es sich bei der zu speichernden Position um eine in der Vorprogrammierung vorhandene Position handelt. (Bild 9-14)

Ist dies der Fall, erscheint der Hinweis:

Orbitalposition xx ermittelt. Satellit speichern ? (Bild 9-15)

Um die Satellitenposition zu speichern, markieren Sie mit den Pfeiltasten rechts/links das Feld Ja und bestätigen mit OK.

(Bild 9-16)

(Bild 9-17)

Wird bei der Prüfung des Test-Transponders keine in der Vorprogrammierung vorhandene Position erkannt oder ist das Empfangssignal zu schwach, erscheint ein entsprechender Hinweis. (Bild 9-16 und 9-17)

Um die Satellitenposition zu speichern, markieren Sie mit den Pfeiltasten rechts/links das Feld Ja und bestätigen mit OK.

9.4 Aktuelle Satellitenliste

Die gespeicherten Satellitenpositionen befinden sich in der Satellitenliste. Noch nicht gespeicherte Positionen sind in dieser Liste mit einem “*” markiert.

Um den Spiegel auf eine Postion aus der Satellitenliste zu drehen, markieren Sie mit den Pfeiltasten das Feld Aktuelle Satellitenliste.

Drücken Sie die Taste OK.
Wählen Sie mit den Pfeiltasten auf/ab die gewünschte Position aus.
Bestätigen Sie mit OK. Der Spiegel wird nun zu der gewählten Position gedreht. Der Drehvorgang wird durch die blinkende Anzeige "drehe" im Menü signalisiert.

9.4.1 Satellitenposition anwählen

Um die Antenne zu der in der Satellitenliste eingestellten Position zu drehen, verfügt Ihr Receiver über die Funktion drehe zu Sat.

Betätigen Sie die gelbe Funktionstaste (Aktionen), um das Fenster mit den zur Verfügung stehenden Aktionen zu öffnen.
Markieren Sie nun mit den Pfeiltasten auf/ab die Zeile drehe zu Sat.
Bestätigen Sie mit OK.
Durch Drücken der grünen Taste (drehe zu Sat) wird die Antenne zu der ausgewählten Satelliten-position gedreht.

9.5 Satellitenposition löschen

Um eine Satellitenposition aus der Satellitenliste zu löschen, gehen Sie wie folgt vor:

Markieren Sie mit den Pfeiltasten das Feld Aktuelle Satellitenliste.
Drücken Sie die Taste OK, um die aktuelle Satellitenliste zu öffnen.
Wählen Sie mit den Pfeiltasten auf/ab den Satelliten aus, den Sie löschen möchten.
Bestätigen Sie mit OK.

Markieren Sie mit den Pfeiltasten das Feld Sat löschen.
Um den eingestellten Satelliten zu löschen, drücken Sie OK und bestätigen den folgenden Hinweis wiederum mit OK.

9.6 Referenzposition

Bei der Installation der Außenanlage muß sich der Motor in der Referenzposition (0°) befinden. Deshalb können Sie den Motor mit der Funktion "Gehe zur Referenz-Position" jederzeit in diese Position (0°) drehen.

Durch Drücken der roten Funktionstaste (Ref.pos) wird die Antenne automatisch zur Referenzposition gedreht.

Beispiel:

(Bild 10-1)

10 Technische Begriffe

Antennenkabel:

Verbindungskabel zwischen Modulator des Satellitenreceivers und Antenneneingang des Fernsehers, als Alternative, falls keine SCART-Buchse vorhanden ist

Außeneinheit:

Bezeichnung für das im Freien montierte Gesamtsystem, bestehend aus Parabol/Offsetspiegel und einem oder mehreren LNBs, zum Empfang eines oder mehrerer Satelliten

AV: siehe SCART

Betacrypt:

Digitale Verschlüsselungsform

Datenkompression/MPEG1/MPEG2:

Zur Übertragung des heutigen Fernsehstandards (625 Zeilen und 50 Hz Bildwiederholfrequenz), ergibt sich eine digitale Datenmenge von 216 MBit/s.

Dieses würde Bandbreiten erfordern, die weder terrestrisch noch bei Satellit zur Verfügung stehen. Daher wird eine Reduzierung der Datenmenge durch Datenreduktion vorgenommen. Für Europa ist MPEG-2 als weltweiter Standard für Datenkompression festgelegt worden. MPEG2 ist eine Erweiterung von MPEG1

Deemphasis:

Anpassung des Audiofrequenzverlaufes an das Sendesignal, ist durch die Sendeparameter des Satelliten festgelegt

DiSEqC:

Digital Satellite Equipment Control: Ein digitales Steuersignal zum Steuern DiSEqC-tauglicher Komponenten der Außeneinheit über die Antennenleitung. Ein Beispiel wie eine Anlage bestehend aus DiSEqC-Komponenten aufgebaut sein kann zeigt (Bild 10-1).

DVB:

Digital Video Broadcasting: Eine digitale, universale Übertragungstechnik, für Bild, Grafik, Ton und Text, also für Daten in jeder denkbaren Form und in jeder möglichen, jeweils angemessenen Qualität.

Frequenz:

Physikalische Größe, gibt die Anzahl der Schwingungen pro Sekunde an, Einheit ist das Hertz (Hz)

Frequenzbereich:

a) Satellit beziehungsweise LNB:
11 GHz Bereich von 10,70 GHz - 11,70 GHz, 12 GHz Bereich von 11,70 GHz - 12,75 GHz
b) Receiver: Zwischenfrequenz oder 1.ZF 950 bis 2150 MHz Einheit Bezeichnung Schwingung pro Sekunde

1 Hz 1 Hertz 1
1 kHz 1 Kilohertz 1.000
1 MHz 1 Megahertz 1.000.000
1 GHz 1 Gigahertz 1.000.000.000

Koaxialkabel:

Verbindungskabel zwischen LNB und Satellitenreceiver, zur Übertragung der empfangenen Signale und zur Stromversorgung des LNBs.

LNB/LNC (Low Noise Blockconverter):

Empfangseinheit im Brennpunkt des Parabolspiegels, Umsetzer vom Frequenzbereich des Satelliten in die Zwischenfrequenz des Receivers.

LOF:

Lokaloszillatorfrequenz; Angabe in MHz oder GHz; je nach LNB und empfangenem Frequenzbereich unterschiedlich Empfangsfrequenz des Receivers = Sendefrequenz des Satelliten - LOF

Modulation mit 22 KHz:

Dient neben der 14/28 Volt-Umschaltung zur Umschaltung zwischen 2 LNBs. Bei Universal-LNB zur Umschaltung in den High-Bereich

Modulator:

Schaltung im Satellitenreceiver oder Videorecorder, zum Anschluß des Fernsehers mittels Antennenkabel

Parabolspiegel:

Parabolisch geformter Spiegel aus Metall oder beschichtetem Kunststoff zur Bündelung der vom Satelliten abgestrahlten elektromagnetischen Wellen in einen Brennpunkt

Polarisationsebene:

Zur besseren Ausnutzung des verfügbaren Frequenzbereiches senden Satelliten benachbarte Programme mit entgegengesetzter Polarisation (horizontal und vertikal oder linksdrehend und rechtsdrehend). Zum Empfang beider Polarisationsebenen werden zwei Einzel-LNBs oder ein V/H-LNB benötigt.

Receiver: siehe Satellitenreceiver

Satellit:

Bezeichnung des Satelliten, meist mit Name und Position auf der Umlaufbahn, ASTRA 19° Ost EUTELSAT 13° Ost

Satellitenreceiver:

Die vom LNB empfangenen und umgesetzten Signale können vom Fernseher nicht verarbeitet werden. Sie werden im Satellitenreceiver so aufbereitet, dass an seinen Ausgängen Audio- und Videosignale (AV) zur Verfügung stehen, die an den Fernseher weitergegeben werden.

SCART:

Steckverbinder an Fernsehern, Videorecordern, Satellitenreceivern und anderen Geräten der Unterhaltungselektronik zur Übertragung von Audio-(Ton) und Video-(Bild) Signalen (AV).

Software-Update:

Beim digitalen Fernsehen handelt es sich um ein neues Medium, welches neben einer verbesserten Bild- und Tonqualität auch die Möglichkeit bietet, interaktive Dienste bereitzustellen. Diese neuen Dienste werden von den Programmanbietern ständig weiterentwickelt und verbessert. Um diese Dienste nutzen zu können, kann es daher erforderlich sein, die Software des Receivers zu aktualisieren.

Transponder:

Übernimmt die Verarbeitung eines oder mehrerer Programme am Satellit. Das heißt: Empfang der Daten von der Bodenstation, die Verstärkung und die Wiederausstrahlung zur Erde.

Universal-LNB:

Zum Empfang der Bereiche FFS (10,70 - 11,70 GHz), BBS (11,70 - 12,50 GHz) und FFS High Band (12,50 - 12,75 GHz). Der gesamte Bereich wird in zwei Bänder aufgeteilt: Low Band: 10,70 - 11,80 GHz; LOF 9750 MHz High Band 11,70 - 12,75 GHz ; LOF 10600 MHz

Versorgungsspannung:

LNBs werden über das Koaxialkabel mit Strom versorgt, dazu liefert der Receiver eine Spannung von 14 oder 18 Volt

Zwischenfrequenz:

Der vom Satelliten ausgestrahlte Frequenzbereich läßt sich nicht durch ein Kabel übertragen und wird daher vom LNB in den Zwischenfrequenzbereich von 950 bis 2150 MHz umgesetzt. Dadurch ist eine Übertragung und Verarbeitung im Receiver möglich.

1. ZF = Zwischenfrequenz

11 Technische Daten

DBS-Tuner:

Eingangsfrequenzbereich 950 .... 2150 MHz

Eingangspegelbereich - 65 dBm ... - 25 dBm

DBS-Tuner Eingang F - Buchse

Ein-/Ausgangsimpedanz 75 Ohm

Ausgang für 1. ZF 950 ... 2150 MHz (loop through)

AFC-Fangbereich +/- 3 MHz

FEC Viterbi und Reed-Solomon

Viterbiraten 1/2, 2/3, 3/4, 5/6, 7/8, automati-

sche Anpassung

Roll-off Factor 35 %

Demultiplexing: gemäß ISO 13818-1

Videodekodierung:

Videokompression MPEG-2 und MPEG-1 kompatibel

Automatische Anpassung für 16:9

TV-Geräte (über SCART)

Letterbox Filterung für 4:3 TV-

Geräte

Audiodekodierung:

Audiokompression MPEG-1 & MPEG-2 Layer I und II

Audio Mode

Ausgangsimpedanz 600 Ohm

THD > 60 dB (1 kHz)

S/N > 60 dB

Übersprechen < - 65 dB

Eingang analog:

Eingangspegel l/r 0,5 V r.m.s. (nominal)

Eingangsimpedanz > 40 kOhm

Einschaltlautstärke Automatische Übernahme der

zuvor eingestellten Lautstärke

Ausgang digital:

SP/DIF-Ausgang elektrisch, Cinch-Buchse

optisch, Toslink*

Video-Parameter:

Eingang:

Eingangspegel FBAS 1 Vs-s +/- 0.3 dB an 75 Ohm

Eingangspegel ROT 0,7 Vs-s +/- 0.1Vp-p an 75 Ohm

Eingangspegel GRÜN 0,7 Vs-s +/- 0.1Vp-p an 75 Ohm

Eingangspegel BLAU 0,7 Vs-s +/- 0.1Vp-p an 75 Ohm

Teletext Filterung entsprechend ETS 300 472

Standard

Eintastung Teletextdaten (FBAS) entsprechend ITU-R

BT.653-2 Zeilen: 6-22 und 320-335

TV-SCART:

Ausgang: FBAS oder RGB

VCR-SCART:

Eingang: FBAS

Ausgang: FBAS

Serielle Schnittstelle RS 232:

Typ RS 232, bidirectional

Bitrate 115,2 kBit/s max.

Steckverbinder D-SUB-Buchse, 9 polig

Funktion Update f. Betriebssoftware u.

Vorprogrammierung

LNB Stromversorgung:

LNB Strom 400 mA max.; kurzschlußfest

LNB Spannung vertikal <14,0V ohne Last, > 11,5 V bei

400 mA

LNB Spannung horizontal < 20 V ohne Last, > 17,3 V bei

400 mA

LNB Abschaltung in Standby-Mode

22 kHz, Amplitude 0.6 V +/- 0.2 V

Programmspeicher/Satellitenpositionen:

Programm-Anzahl Favoritenliste TV:

999 TV-Programme

Programm-Anzahl Favoritenliste Radio:

999 RADIO-Programme

Programm-Anzahl:

Gesamtliste TV/Radio: Insgesamt 4000 Programme in

Gesamtliste möglich

DiSEqC:

DiSEqC 1.0 und DiSEqC 1.2

SFI-Daten:

SFI Vorschau: maximal 7 Tage im Voraus

Timer:

Ereignisse: maximal 30 Ereignisse, ein Jahr im

Voraus

Fernbedien-System: RC-5

Subsystemadresse 10 (SAT 2)

Infrarot Wellenlänge 950 nm

Stromversorgung:

Schaltnetzteil:

Leistungsaufnahme:

19 W (in Betrieb, horizontale Polarisation / 400 mA LNB Strom)

9,5 W (in Betrieb, ohne LNB)

5,5 W (Standby-Mode)

Eingangsspannung:

180 V.... 250 V / 50 Hz Wechselspannung

Allgemeines:

Abmessungen (BxTxH): 305 mm x 135 mm x 65 mm

Gewicht: 0,8 kg

12 Fehlersuchhilfen

Fehler Mögliche Ursache Abhilfe
Div. Programme werden in der Programmliste nicht angezeigt	Falsche Programmliste angewählt Andere Programmliste anwählen (siehe Punkt 7.2.3.1)
Ton OK, kein TV- Bild Radiobetrieb eingeschaltet Auf TV- Betrieb umstellen
Programme wie Pro 7, Sat 1, TM3, Kabel 1, DSF und HOT sind ztw. gestört	Störungen durch “DECT-Telefone” (Funktelefone)	Abstand zwischen Empfangsstation und Receiver vergrößern
Gerät läßt sich nicht bedienen Defekter Datenstrom-->Gerät blockiert		Netzstecker für ca. 5 Sekunden ziehen, anschließend Gerät wieder einschalten
Fernbedienung funktioniert nicht Batterien sind leer Batterien austauschen
Im Bild entstehen zeitweise viereckiige Klötzchen. Zeitweise schaltet das Gerät auf Standbild, kein Ton. Bildschirm zeitweise schwarz mit der Einblendung “kein Signal”.	Starker Regen oder Schnee Spiegel von Schnee befreien
	Antenne falsch ausgerichtet	Antenne neu ausrichten
	Spiegel ist am Empfangsort zu klein	Antenne neu ausrichten
	Ein Hindernis steht zwischen Spiegel und Satellit (z.B. ein Baum)	Spiegel mit “freier Sicht” montierten
Kein Bild, kein Ton, Display*/LED leuchtet	Kurzschluß in der LNB- Zuleitung	Gerät ausschalten, Kurzschluß beseitigen, Gerät wieder in Betrieb nehmen
	Defekte oder fehlende Kabelverbindung	Alle Kabelverbindungen prüfen
	Defektes LNB	LNB austauschen
	Falsche Außeneinheit am Receiver eingestellt	Einstellung korrigieren (siehe Punkt 6.4)
	Antenne falsch ausgerichtet	Antenne neu ausrichten
Kein Bild, kein Ton, Display*/LED leuchtet nicht	Keine Netzspannung Netzkabel und Stecker prüfen
Kein Empfang bei Programmen, die vorher in Ordnung waren	Antenne verstellt oder defekt Antenne überprüfen
	Programm wird auf einem anderen Transponder übertragen	Suchlauf vornehmen (siehe Punkt 8.3)
	Programm wird nicht mehr übertragen	keine
Antenne läßt sich nicht drehen Motor	nicht DiSEqC 1.2 tauglich Geeigneten	Motor verwenden
Im Standby-Betrieb wird die Uhrzeit* nicht angezeigt	Uhrzeit nicht eingelesen ca. 30 Sek. auf z.B. ZDF laufen lassen
Gerät läßt sich nicht einschalten bzw. nicht bedienen	Gerät blockiert Flash-Reset durchführen: Dabei gehen alle persönlichen Einstellungen verloren> Netzstecker ziehen> Standby-und Programm auf-Taste am Gerät gleichzeitig drücken und gedrückt halten> bei gedrückter Standby und Programm auf-Taste Netzstecker wieder einstecken>Tasten ca. 5 Sek. gedrückhalten bis Anzeige* “FLAS” erscheint bzw. die LED leuchtet

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 03/03

TechniSat, DIGIT 1 und DIGIT D sind eingetragene Warenzeichen der

TechniSat Digital GmbH

Postfach 560

54541 Daun

www.technisat.de

13 Anhang

Koordinaten einiger deutscher Städte (1)
Ort Geografische Länge (E) Geografische Breite (N)
Aachen 6,1 50,8
Aalen 10,1 48,8
Augsburg 10,9 48,4
Aschaffenburg 9,2 50,0
Bad Neuenahr-Ahrweiler 7,1 50,6
Bad Reichenhall 12,9 47,7
Baden Baden 8,2 48,8
Bamberg 10,9 49,9
Berlin 13,4 52,5
Beucha 12,7 51,3
Bielefeld	8,5 52,0
Bonn	7,1 50,7
Brandenburg	12,6 52,4
Braunschweig	10,5 52,3
Bremen	8,8 53,1
Bremerhaven	8,6 53,6
Celle	10,1 52,6
Chemnitz	12,9 50,8
Cottbus	14,3 51,8
Darmstadt	8,7 49,9
Daun	6,8 50,2
Dippach	10,1 51,0
Donauwörth	10,8 48,7
Dortmund	7,5 51,5
Dresden	13,7 51,1
Duisburg 6,8 51,4
Düsseldorf	6,8 51,2
Eisenach	10,3 51,0
Elmshorn	9,7 53,8
Emden 7,2 53,4
Erfurt	11,0	51,0
Essen	7,0 51,5
Flensburg	9,4 54,8
Frankfurt/M.	8,7 50,1
Frankfurt/O.	14,5 52,3
Freiburg/Br.	7,9 48,0
Freising	11,8	48,4
Fulda	9,7 50,6
Fürstenberg	14,7 52,1
Fürth	11,0	49,5
Koordinaten einiger deutscher Städte (2)
Ort Geografische Länge (E) Geografische Breite (N)
Garmisch-Partenkirchen 11,1 47,5
Gera 12,1 50,9
Görlitz 15,0 51,2
Göttingen 9,9 51,5
Halberstadt 11,0 51,9
Halle/Saale 12,0 51,5
Hameln 9,4 52,1
Hamburg 10,0 53,6
Hamm 7,8 51,7
Hannover 9,7 52,4
Heide	9,1 54,2
Heidelberg	8,7 49,4
Heilbronn	9,2 49,2
Hildesheim	10,0 52,2
Hof	11,9 50,3
Ingolstadt	11,4 48,8
Iserlohn	7,7 51,4
Kaiserslautern	7,8 49,5
Karlsruhe	8,4 49,0
Kassel	9,5 51,3
Kempten/Allgäu	10,3 47,7
Kiel	10,1 54,3
Koblenz	7,6 50,4
Konstanz	9,2 47,7
Köln	7,0 51,0
Krefeld 6,6 51,3
Landau/Pfalz	8,1 49,2
Landshut 12,2 48,5
Leipzig 12,4 51,3
Ludwigshafen	8,4 49,5
Lübeck	10,7 53,9
Lüneburg	10,4 53,3
Magdeburg	11,6 52,1
Mainz 8,3 50,0
Mannheim	8,5 49,5
Minden	8,9 52,3
Mönchengladbach	6,4 51,2
Mühlhausen	8,7 49,3
München	11,6 48,1
Münster	8,9 49,9
Koordinaten einiger deutscher Städte (3)
Ort Geografische Länge (E) Geografische Breite (N)
Neubrandenburg 13,3 53,6
Neumünster 10,0 54,1
Nienburg 11,8 51,8
Nordhausen 10,8 51,5
Nürnberg 11,1 49,5
Oberhausen 6,9 51,5
Offenburg 8,0 48,5
Oldenburg/Holsn. 10,9 54,3
Oldenburg 8,2 53,2
Osnabrück	8,1 52,3
Paderborn 8,8 51,7
Passau	13,5 48,6
Plauen	12,1 50,5
Potsdam	13,1 52,4
Ravensburg	9,6	47,8
Regensburg 12,1 49,0
Reutlingen	9,2	48,5
Rostock	12,1 54,1
Saarbrücken	7,0 49,2
Salzgitter 10,4 52,1
Salzwedel	11,2 52,9
Schweinfurt	10,2 50,1
Schwerin	11,4 53,6
Siegen	8,0 50,9
Solingen	7,1 51,2
Speyer	8,4 49,3
Starnberg	11,3 48,0
Stuttgart 9,2 48,8
Trier	6,7 49,8
Tübingen 9,1 48,5
Ulm	10,0 48,4
Weimar	11,3 51,0
Wiesbaden	8,2 50,1
Wilhelmshaven	8,1 53,5
Wismar	11,5 53,9
Wolfsburg	10,8 52,4
Wuppertal	7,2 51,3
Würzburg	9,9 49,8
Zweibrücken	7,4	49,3
Zwickau	12,5 50,7

Für den täglichen Gebrauch

Ein- und Ausschalten

Schalten Sie den Receiver durch Drücken der Taste Ein/Standby auf der Fernbedienung oder am Gerät ein.
Durch nochmaliges Drücken dieser Taste schalten Sie das Gerät wieder aus.
Das Gerät ist nun im Bereitschaftsbetrieb (standby), dabei wird in der Anzeige* am Gerät die Uhrzeit eingebendet.

Programmwahl

Mit Hilfe der Programm auf/ab-Tasten

Schalten Sie die Programme mit Hilfe der Programmtasten auf/ab auf der Fernbedienung oder am Gerät jeweils um einen Programmplatz auf oder ab.

Mit Hilfe der Zehnertastatur

Geben Sie mit Hilfe der Zehnertastatur die gewünschte Programmnummer ein.

Zum Beispiel

1 für Programmplatz 1

1, dann 4 für Programmplatz 14

2, dann 3, dann 4 für Programmplatz 234

Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem Drücken einer Taste ca. 3 Sekunden Zeit, um die Eingabe zu vervollständigen.

Wollen Sie nur eine einstellige beziehungsweise zweistellige Zahl eingeben, so können Sie den Umschaltvorgang durch längeres Gedrückthalten der letzten Ziffer beschleunigen.

Mit Hilfe der Programmliste:

Drücken Sie die Taste OK.
Nun können Sie mit den Pfeiltasten auf/ab das gewünschte Programm markieren.
Durch Drücken der gelben Funktionstaste
Vorschau sehen Sie eine Vorschau auf das markierte Programm.
Durch Drücken der Taste OK wird das markierte Programm eingestellt.
Mit den Pfeiltasten auf/ab bewegen Sie den Marker jeweils um eine Zeile in der Liste.
Mit den Pfeiltasten links/rechts wird die Liste komplett umgeblättert.

Lautstärkeregelung

Regeln Sie die Lautstärke Ihres Receivers mit Hilfe der Taste Lautstärke + lauter und mit Hilfe der Taste Lautstärke - leiser.

Durch Drücken der Taste Ton ein/aus wird der Ton aus- bzw. eingeschaltet.
