BE8D - Subwoofer BOSS - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer
Marke	BOSS
Modell	BE8D
Größe	8 Zoll (20,3 cm)
Impedanz	Dual 4 Ω
Resonanzfrequenz	65 Hz
Qts	0,31
Qms	1,67
Qes	0,38
Vas	9,3 Liter (0,33 ft³)
Xmax	7 mm
Empfindlichkeit	90 dB (1 W/1 m)
Spitzenleistung	600 W
Einbautiefe	95 mm (3-3/4 Zoll)
Ausschnittdurchmesser	184 mm (7-1/4 Zoll)
Sicke	Gummisicke
Gehäuseempfehlung	Geschlossen oder bedämpft (Ported)
Abmessungen geschlossen (HxBxT)	254 mm x 254 mm x 203 mm (10 x 10 x 8 Zoll)
Abmessungen bedämpft (HxBxT)	279 mm x 381 mm x 279 mm (11 x 15 x 11 Zoll)
Portdurchmesser (bedämpft)	89 mm (3 Zoll)
Portlänge (bedämpft)	203 mm (8 Zoll)
Abstimmfrequenz (bedämpft)	50 Hz
Material	MDF 19 mm (3/4 Zoll)

Häufig gestellte Fragen - BE8D BOSS

Wie schließe ich den BE8D Subwoofer an?

Der BE8D hat zwei Schwingspulen mit jeweils 4 Ω. Sie können die Spulen parallel (2 Ω) oder in Reihe (8 Ω) schalten, je nach Verstärker. Achten Sie auf die Mindestimpedanz Ihres Verstärkers.

Welche Gehäuseart ist für den BE8D geeignet?

Der Subwoofer funktioniert sowohl in geschlossenen als auch in bedämpften (Port-)Gehäusen. Empfohlene Abmessungen finden Sie in der Anleitung.

Wie viel Leistung benötigt der Subwoofer?

Die Spitzenbelastbarkeit beträgt 600 W. Für dauerhaften Betrieb empfehlen wir einen Verstärker mit etwa 300 W RMS pro Kanal bei entsprechender Impedanz.

Welche Einbautiefe ist erforderlich?

Die Einbautiefe beträgt 95 mm (3-3/4 Zoll). Stellen Sie sicher, dass das Gehäuse ausreichend Platz bietet.

Welchen Durchmesser muss der Ausschnitt haben?

Der Ausschnittdurchmesser beträgt 184 mm (7-1/4 Zoll). Schneiden Sie das Loch präzise, um eine gute Abdichtung zu gewährleisten.

Kann ich den BE8D im Freien verwenden?

Nein, der Subwoofer ist für den Innenbereich in Fahrzeugen oder Wohnräumen konzipiert. Feuchtigkeit und direkte Sonneneinstrahlung können Schäden verursachen.

Wie reinige ich den Subwoofer?

Entfernen Sie Staub vorsichtig mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Wasser, da dies die Membran beschädigen kann.

Gibt es eine Garantie für den BE8D?

BOSS Audio gewährt in der Regel eine Garantie von einem Jahr. Bitte überprüfen Sie die Garantiebedingungen beim Kauf.

Was bedeutet Dual 4 Ohm?

Der Subwoofer hat zwei separate Schwingspulen mit jeweils 4 Ohm Nennimpedanz. Dies ermöglicht flexible Verkabelung (parallel oder in Reihe) zur Anpassung an den Verstärker.

Welche Frequenzweiche sollte ich verwenden?

Stellen Sie eine Tiefpassweiche (LPF) zwischen 80 und 120 Hz ein. Die Abstimmfrequenz des Portgehäuses liegt bei 50 Hz, sodass der Subwoofer in diesem Bereich optimale Leistung bringt.

BEDIENUNGSANLEITUNG BE8D BOSS

Technical Support

If you need technical support with your BOSS AUDIO product or have questions about its use, please contact us:

800.999.1236

www.BossAudio.com

Due to ongoing product development, specifications are subject to change without notice.

Congratulations on your purchase of the BOSS AUDIO Subwoofer. BOSS AUDIO takes great pride in producing products that look great, sound great, and stand up to the daily rigors applied by audio enthusiasts around the world.

6

BE8D_1216

1

AUDIO SYSTEMS

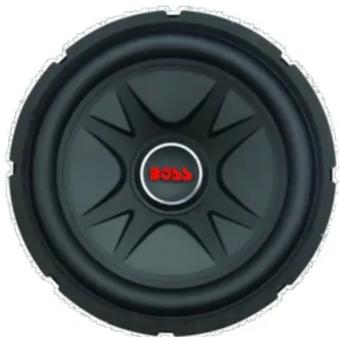

Top-down view of a black speaker wheel with red 'BOSS' marking on the central hub (no text or symbols beyond branding)

BE8D 8" Subwoofer

Dual 4 Ω Voice Coils

600 W Peak Power Handling

Rubber Surround

AUDIO SYSTEMS

Enclosures

The BE8D will work in both sealed and ported enclosures.

Below you will find the dimensions to make the enclosure to suit the subwoofers needs, it has been designed for maximum output while retaining great sound quality.

The dimensions have already accounted for the volume displacement of the subwoofer, and using 3/4" (19mm) MDF.

All dimensions are external.

Enclosure Dimensions

Sealed Dimensions:

Height (H): 10" (254 mm)

Depth (D): 8" (203 mm)

Width (W): 10" (254 mm)

Cutout Diameter: 7-1/4" (184 mm)

Ported Dimensions:

Height (H): 11" (279 mm)

Depth (D): 11" (279 mm)

Width (W): 15" (381 mm)

Port Diameter : 3" (89 mm)

Port Length : 8" (203 mm)

Tuning Freq : 50 Hz

ELITE

2

ELITE

5

AUDIO SYSTEMS

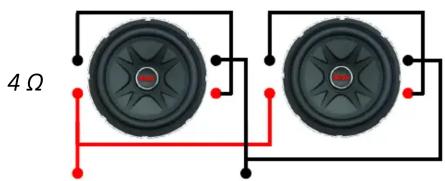

Wiring your Subwoofer

Close-up of a black speaker wheel with red connectors at the bottom (no text or symbols visible)

Illustration of a black speaker wheel with red indicator lights, no text or symbols present

8 2

Multiple Subwoofers

ELITE

4

AUDIO SYSTEMS

Product Specifications

Impedance Dual 4 Ω

Resonant Frequency 65 Hz

Qts 0.31

Qms 1.67

Qes 0.38

Vas 0.33 ft ^4 (9.3 liters)

Xmax 7 mm

Sensitivity (1 W/ 1 m) 90 dB

Peak Power Handling 600 W

Mounting Depth 3-3/4" (95 mm)

Cutout Diameter 7-1/4" (184 mm)

ELITE
