Phantom P106DVC - Subwoofer BOSS - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer
Marke	Boss Audio Systems
Modell	Phantom P106DVC
Impedanz	Dual 4 Ω
Spitzenleistung	2100 W
Empfindlichkeit (1 W/1 m)	88 dB
Resonanzfrequenz	34 Hz
Abstimmfrequenz (Reflexgehäuse)	38 Hz
Schwingspulen	Hochtemperatur-Schwingspulen
Membranrand	Butylkautschuk (Butyl Rubber Surround)
Durchmesser Ausschnitt	232 mm (9 1/8 Zoll)
Einbautiefe	162 mm (6 3/8 Zoll)
Gehäusevolumen (geschlossen)	0,65 ft³ (ca. 18,4 Liter)
Gehäusevolumen (Reflex)	1,0 ft³ (ca. 28,3 Liter)
Abmessungen geschlossen (L x B x H)	406 x 203 x 305 mm (16 x 9 x 12 Zoll)
Abmessungen Reflex (L x B x H)	457 x 305 x 305 mm (18 x 12 x 12 Zoll)
Vas (Äquivalentvolumen)	40,32 Liter (1,424 ft³)
Xmax (max. Auslenkung)	6 mm
Qts (Gesamtgüte)	0,489
Qms (mechanische Güte)	4,592
Qes (elektrische Güte)	0,548
Lautsprecherdurchmesser	25 cm (10 Zoll)
Gehäusematerial (empfohlen)	19 mm MDF
Min. Abstand Rückwand	19 mm (0,75 Zoll) aufgrund der Polentlüftung

Häufig gestellte Fragen - Phantom P106DVC BOSS

Welche Impedanz hat der Boss Phantom P106DVC Subwoofer?

Der Subwoofer hat Dual 4 Ω Schwingspulen, was eine flexible Verkabelung (Serie/Parallel) ermöglicht.

Wie viel Leistung verträgt der Subwoofer?

Die Spitzenleistung beträgt 2100 W. Die Dauerbelastbarkeit wird nicht explizit angegeben, aber für Hochleistungsanwendungen ausgelegt.

Welches Gehäuse wird empfohlen?

Der Subwoofer kann in einem geschlossenen (0,65 ft³) oder reflexbetonten (1,0 ft³) Gehäuse verwendet werden. Die Bauanleitungen finden Sie in der Bedienungsanleitung.

Welche Maße hat der Ausschnitt für den Einbau?

Der Ausschnittdurchmesser beträgt 232 mm (9 1/8 Zoll).

Wie tief muss der Einbauraum sein?

Die Einbautiefe beträgt 162 mm (6 3/8 Zoll). Zusätzlich ist ein Abstand von 19 mm zur Rückwand erforderlich.

Welche Frequenzen gibt der Subwoofer wieder?

Die Resonanzfrequenz liegt bei 34 Hz, die Abstimmfrequenz für das Reflexgehäuse bei 38 Hz. Die untere Grenzfrequenz hängt vom Gehäuse ab.

Kann ich mehrere Subwoofer anschließen?

Ja, die Dual-4-Ohm-Schwingspulen ermöglichen verschiedene Verschaltungen. Beachten Sie die Gesamtimpedanz am Verstärker (z.B. 1 Ω, 2 Ω, 4 Ω).

Welche Materialien wurden verbaut?

Der Subwoofer verfügt über Hochtemperatur-Schwingspulen und eine Butylkautschuk-Sicke für Langlebigkeit und hohe Belastbarkeit.

Wo finde ich technische Unterstützung?

Technischen Support erhalten Sie unter der Nummer 805.751.4853 oder auf der Website www.BossAudio.com.

Welche Kabelquerschnitte sollte ich verwenden?

Verwenden Sie ausreichend dimensionierte Lautsprecherkabel (mind. 2,5 mm²) für die hohe Leistung, um Verluste und Überhitzung zu vermeiden.

BEDIENUNGSANLEITUNG Phantom P106DVC BOSS

AUDIO SYSTEMS

AUDIO SYSTEMS

Technical Support

If you need technical support with your Boss Audio product or have questions about its use, please contact us:

805.751.4853

www.BossAudio.com

Congratulations on your purchase of the Boss Audio Phantom Series Subwoofer. Boss Audio takes great pride in producing products that look great, sound great, and stand up to the daily rigors applied by audio enthusiasts around the world.

Due to ongoing product development, specifications are subject to change without notice.

BOSS®
AUDIO SYSTEMS

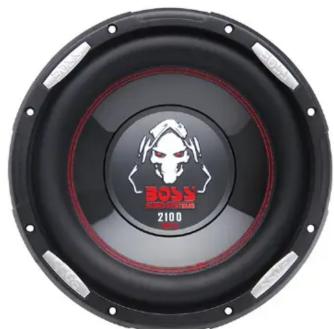

Close-up of a black speaker bowl with a skull logo and '2100' branding (no readable text beyond branding)

P106DVC 10" (25cm) Subwoofer

• Dual 4 Ω Voice Coils
• 2100 W Peak Power Handling
• High Temperature Voice Coils
- Butyl Rubber Surround

2

BOSS®

AUDIO SYSTEMS

Enclosures

The P106DVC will work in a sealed or ported enclosure ranging from 0.65 ft^3-1.0 ft^3 . Since the woofer has pole-vent, it needs a minimum clearance from the rear wall of the enclosure of 0.75'' (19 mm).

Below you will find the dimensions to make the enclosure to suit the subwoofers needs, it has been designed for maximum output while retaining great sound quality.

The dimensions have already accounted for the volume displacement of the subwoofer, and using 3/4" (19mm) MDF. All dimensions are external.

Enclosure Dimensions

Sealed Dimensions:

Length (L) : 16" (406 mm)

Width (W) : 9" (203 mm)

Height (H) : 12" (305 mm)

Cutout Diameter: 9-1/8" (232mm)

Int Volume: 0.65 ft ^4

Ported Dimensions:

Length (L) : 18" (457mm)

Width (W) : 12" (305 mm)

Height (H) : 12" (305 mm)

Cutout Diameter: 9-1/8" (232 mm)

Port Dimensions: 3" (76 mm)

Port Length: 8" (203 mm)

Tuning Freq: 38 Hz

Int. Volume: 1.0 ft ^4

5

AUDIO SYSTEMS

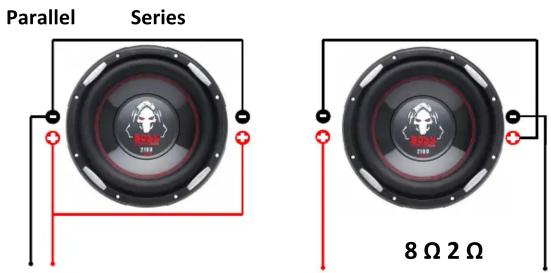

Wiring your Subwoofer

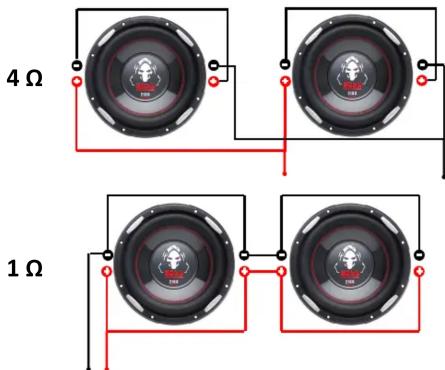

Multiple Subwoofers

4

AUDIO SYSTEMS

Product Specifications

Impedance Dual 4 Ω

Resonant Frequency 34 Hz

Qts 0.489

Qms 4.592

Qes 0.548

Vas 1.424 ft ^3 (40.32 liters)

Xmax 6 mm

Sensitivity (1 W/ 1 m) 88 dB

Peak Power Handling 2100 W

Mounting Depth 6-3/8" (162mm)

Cutout Diameter 9-1/8" (232mm)

3
