BAS 4 - Lautsprecher Imperial - Kostenlose Bedienungsanleitung

Produkttyp	Tragbarer Bluetooth-Lautsprecher
Marke	Imperial
Modell	BAS 4
Abmessungen (B x H x T)	80 x 83 x 39 mm
Gewicht	145 g
Lautsprecherkonfiguration	2-Zoll-Hochtöner-Subwoofer-Kombination
Lautsprecherleistung	4 W bei 4 Ω
Bluetooth-Version	4.0 + EDR
Wiedergabemodi	Bluetooth, FM-Radio, TF-Karte, AUX
Maximale TF-Kartenkapazität	32 GB (micro SD)
Unterstützte Audioformate	MP3, WMA, WAV, FLAC, APE
Akkutyp	Interner wiederaufladbarer Li-Ion-Akku, 1000 mAh
Eingangsleistung	DC 5V / 1A über micro USB
Ladekabel	USB auf micro USB (im Lieferumfang enthalten)
AUX-Kabel	Micro USB auf 3,5 mm (im Lieferumfang enthalten)
Automatische Abschaltung	Nach 10 Minuten Inaktivität (keine Musik oder Bluetooth-Verbindung)
Freisprechfunktion	Ja (eingebautes Mikrofon)
Reinigungshinweise	Nur mit einem trockenen Tuch abwischen
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen; Gehäuse niemals öffnen; bei Gewitter vom Netz trennen
Ersatzteile	Direkt beim Hersteller bestellen
Entsorgung	Nicht als Hausmüll entsorgen; an dafür vorgesehenen Sammelstellen recyceln
Technische Unterstützung	Tel: [phone] (Mo-Fr 8:00-16:45); E-Mail: [e-mail]

Häufig gestellte Fragen - BAS 4 Imperial

Wie schalte ich den Imperial BAS 4 ein?

Drücken und halten Sie die Ein-/Aus-Taste (Taste 1) für 2 Sekunden, um das Gerät einzuschalten. Der Lautsprecher startet im vorherigen Modus.

Wie koppele ich den Lautsprecher über Bluetooth?

Laden Sie den Akku vollständig auf. Drücken Sie Taste 1, um einzuschalten, dann drücken Sie kurz Taste 1, um in den Bluetooth-Modus zu wechseln (Sprache sagt 'Bluetooth-Modus'). Die blaue LED blinkt. Wählen Sie auf Ihrem Gerät 'BAS 4' aus der Bluetooth-Liste aus. Geben Sie bei Aufforderung die PIN '0000' ein. Nach dem Koppeln leuchtet die blaue LED dauerhaft.

Wie setze ich die Bluetooth-Verbindung zurück?

Halten Sie Taste 1 etwa 8 Sekunden lang gedrückt. Die Bluetooth-Verbindung wird getrennt und der Lautsprecher wechselt erneut in den Kopplungsmodus.

Kann ich eine TF-Karte mit dem Lautsprecher verwenden?

Ja. Legen Sie eine micro SD-Karte (bis zu 32 GB) in den TF-Kartenslot (7) ein. Drücken Sie Taste 1, um einzuschalten, dann kurz drücken, um in den TF-Modus zu wechseln (Sprache sagt 'TF-Modus'). Die Musikwiedergabe startet automatisch.

Wie höre ich FM-Radio?

Schalten Sie den Lautsprecher ein und wechseln Sie in den FM-Modus (drücken Sie kurz Taste 1, bis 'FM-Modus' angesagt wird). Drücken Sie Taste 3 (Play/Pause), um einen Sendersuchlauf zu starten. Verwenden Sie die Tasten 2 (vor) und 4 (zurück), um zwischen den Sendern zu wechseln.

Wie verwende ich den AUX-Modus?

Wechseln Sie in den AUX-Modus. Schließen Sie Ihr externes Gerät (z.B. MP3-Player) mit dem mitgelieferten micro USB auf 3,5 mm AUX-Kabel an. Die Lautstärke wird über den Drehregler des Lautsprechers gesteuert; andere Bedienelemente befinden sich am externen Gerät.

Was bedeuten die Farben der LED-Anzeige?

Blaues Blinken: Kopplungsmodus oder stumm/pausiert. Blaues Dauerlicht: verbunden und spielt ab. Rot an während des Ladens: Ladevorgang läuft. Rot aus: vollständig geladen.

Wie lade ich den Lautsprecher?

Verwenden Sie das mitgelieferte USB auf micro USB Kabel. Schließen Sie es an einen USB-Anschluss (z.B. Laptop) oder ein 5V/1A Netzteil (nicht im Lieferumfang enthalten) an. Die rote LED leuchtet während des Ladens und erlischt, wenn der Akku vollständig geladen ist.

Der Lautsprecher schaltet sich automatisch aus, warum?

Der Lautsprecher verfügt über einen intelligenten Stromsparmodus. Er schaltet sich automatisch aus, wenn 10 Minuten lang keine Musik abgespielt wird oder kein Bluetooth-Gerät verbunden ist. Bei niedrigem Akkustand ertönt ein Piepton und die Lautstärke verringert sich, bevor er sich ausschaltet.

Wie sollte ich den Lautsprecher reinigen?

Reinigen Sie das Gerät nur mit einem trockenen Tuch. Verwenden Sie keine Flüssigkeiten oder Scheuermittel.

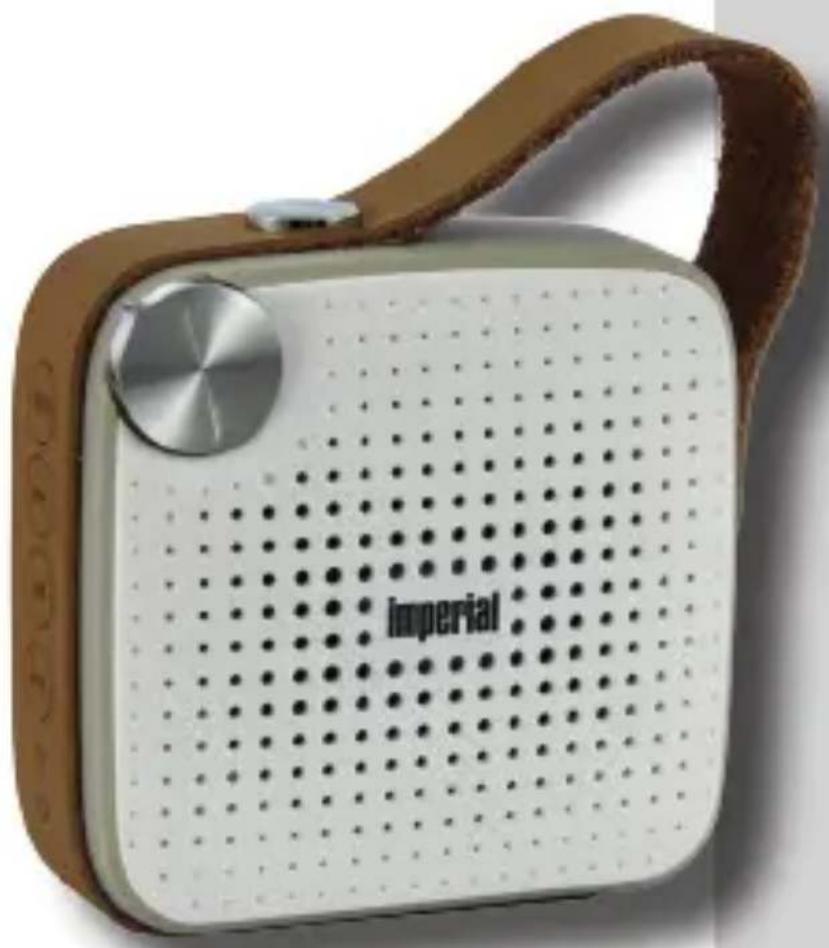

BEDIENUNGSANLEITUNG BAS 4 Imperial

Bedienungsanleitung Operating Manual

• Trennen Sie bei Betriebsstörungen den Lautsprecher von der USB Stromquelle.
• Setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.
• Öffnen Sie niemals das Gehäuse.
• Schließen Sie das Gerät nur über ein Ladegeät an eine fachgerecht installierte Netz-Steckdose von an.
• Ziehen Sie das externe Netzteil aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzteil, nicht am Kabel.
• Ziehen Sie bei Gewitter das Netzteil des Geräts aus der Steckdose.
• Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen, trennen Sie es sofort von der USB Stromquelle. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen.
• Beachten Sie bitte, dass die Stromquelle leicht zugänglich ist.
• Knicken oder quetschen Sie keine Kabelverbindungen.
• Wenn das Netzkabel beschädigt ist, müssen Sie das Gerät von Fachpersonal reparieren lassen bevor Sie es erneut verwenden.
• Lassen Sie Kinder niemals unbeaufsichtigt das Gerät benutzen.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.
• Trennen Sie bei Betriebsstörungen das Gerät von der Stromquelle.
• Bezug von Ersatzteilen nur beim Hersteller.
• Änderungen am Gerät führen zum Erlöschen der Verantwortung des Herstellers.
• Schutzfolien entfernen.

- Reinigen Sie dieses Gerät nur mit einem trockenen Tuch.

Gefahr der Ablenkung

Die Verwendung des Gerätes kann in bestimmten Situationen Ihre Konzentration beeinflussen. (z.B. beim Führen eines Fahrzeugs, Teilnahme im Straßenverkehr oder beim Bedienen von Maschinen).

Bitte informieren Sie sich über die gesetzlichen Bestimmungen, die die Verwendung von Kopfhörern einschränken oder verbieten.

Bitte verwenden Sie das Gerät nicht, wenn dadurch eine Wahrnehmungeinschtränkung anderer Umweltgeräusche gegeben ist.

Laden des Gerätes

Verwenden Sie zum Laden des Gerätes nur das im Liefer- umfang enthaltene Ladekabel, und laden Sie das Gerät nur an einem USB Anschluss.

Schutz vor HF Energie

Das Gerät erzeugt ein elektromagnetisches Feld.

Es entspricht den Grenzwerten zum Schutz vor HF Energie.

Achten Sie bitte auf Hinweise in Ihrer Umgebung, die das Betreiben von elektronischen Geräten verbieten oder einschränken. Dies kann z.B. in Krankenhäusern, an Tankstellen und Tankanlagen oder an Flughäfen der Fall sein. Sollten entsprechende Warnhinweise vorhanden Sein, schalten Sie bitte das Gerät umgehend aus

Lieferumfang

Bitte überprüfen Sie vor der ersten Betriebnahme den Lieferumfang auf Vollständigkeit.

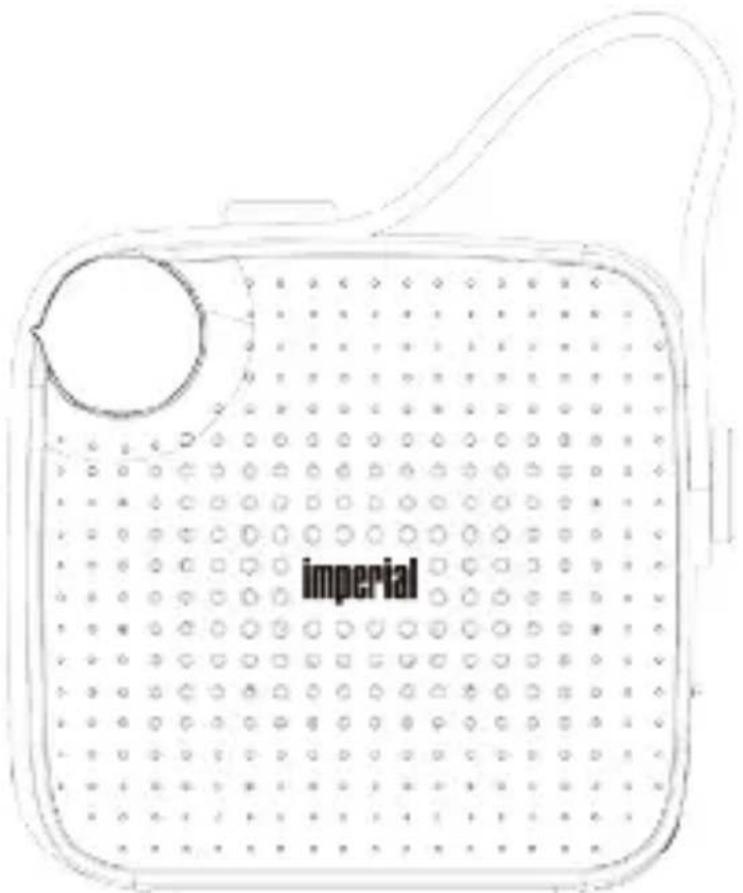

Die im Lieferumfang enthaltenen Komponenten sind:

IMPERIAL BAS 4

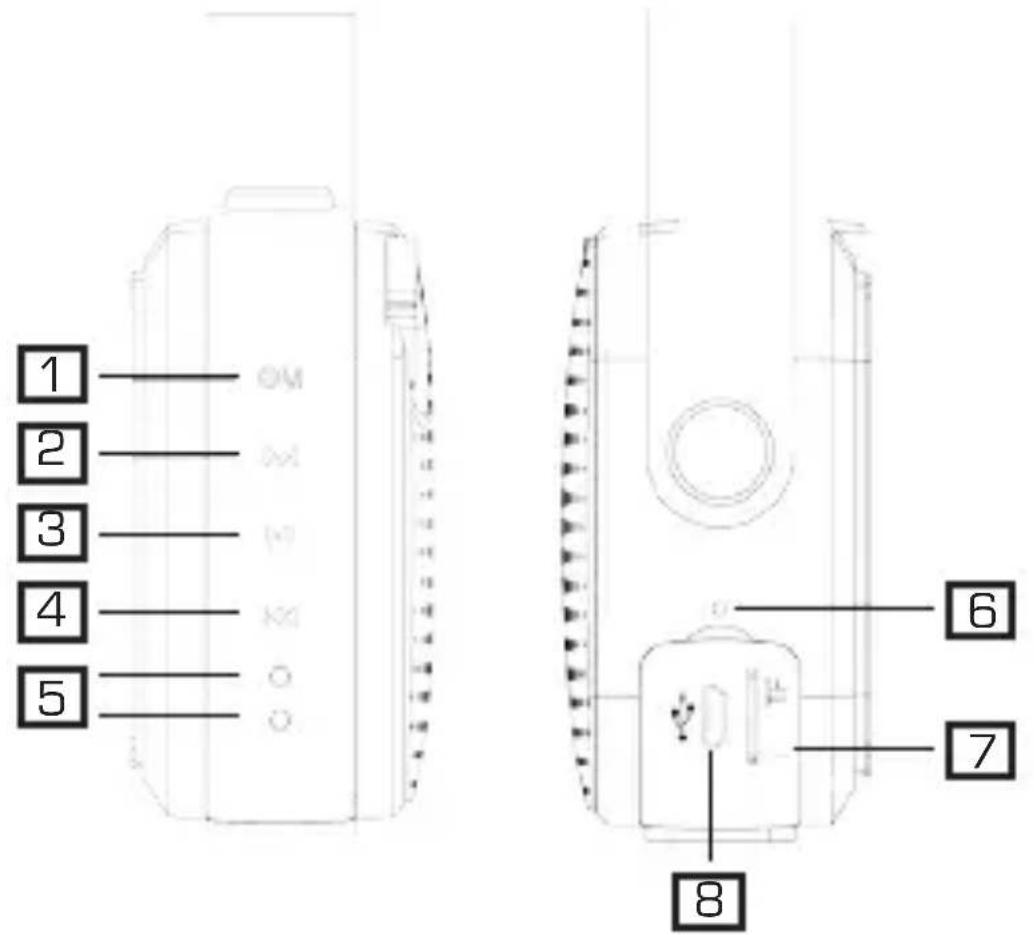

Abbildungen und Funktionen

Abbildungen und Funktionen

1. Ein/Aus & „M“/Reset:

• 2 Sekunden halten, um einzuschalten (letzter Modus)
• 8 Sekunden halten, um Reset durchzuführen
• kurz drücken, um zwischen Modi (Bluetooth, SD Karte, FM Radio, AUX) umzuschalten

2. Vorspulen

- BT und SD Modus: kurz drücken, um zum nächsten Titel vorzuspulen

• FM Modus: kurz drücken, um den nächsten Sender einzustellen
• ohne Funktion im AUX Modus

3. Pause/Play/Annehmen & Auflegen/Stummschaltung

• BT und SD Modus: kurz drücken, um die Wiedergabe zu beginnen oder zu pausieren
• BT Modus: halten, um die Verbindung zu trennen

• BT Modus: kurz drücken, um einen Anruf anzu- nehmen oder zu beenden (bei angeschlossenem Smartphone)

• FM Modus: kurz drücken, um stumm zu schalten

• FM Modus: halten, um Sendersuchlauf zu starten

4. Zurückspulen

• BT und SD Modus: kurz drücken, um zum letzten Titel zurückzuspulen
• FM Modus: kurz drücken, um den letzten Sender einzustellen

- ohne Funktion im AUX Modus

5. LED Anzeige

• Blinkt blau beim Einschalten
• Bluetooth Pairing Modus: blinkt beim Pairing blau, wenn das Gerät gepaired ist, leuchtet sie konstant blau

• Play: blaue LED leuchtet permanent

• Pause/Stumm: blaue LED blinkt

• FM Modus: blinkt bei der Sendersuche blau
• Beim Laden (egal in welchem Modus) leuchtet die rote LED permanent, ist der Lautsprecher komplett aufgeladen, erlischt die rote LED

6. Mikrofon

- hier befindet sich das Mikrofon für die Freisprech-einrichtung

7. Micro SD Kartenleser

- um den Lautsprecher im SD Kartenmodus zu nutzen, muss hier eine Micro SD Karte (Max. 32 GB) eingesetzt werden

8. Micro USB Anschluss

- hier wird der integrierte Akku aufgeladen (via Micro USB - USB Kabel, im Lieferumfang enthalten); zum Laden kann entweder ein USB Anschluss (Laptop o.ä.) oder ein externes Netzteil (DC 5V, 1000 mAh, nicht im Lieferumfang enthalten) verwendet werden

- ist eine SD Karte im Kartenleser, kann man über das o.g. Kabel auch Musikdateien vom Laptop auf die SD Karte überspielen

- soll der Lautsprecher im AUX Modus betrieben werden, kann hier über das im Lieferumfang enthaltene Micro USB - 3.5mm Kabel eine externe Quelle (MP3 Player etc.) angeschlossen werden

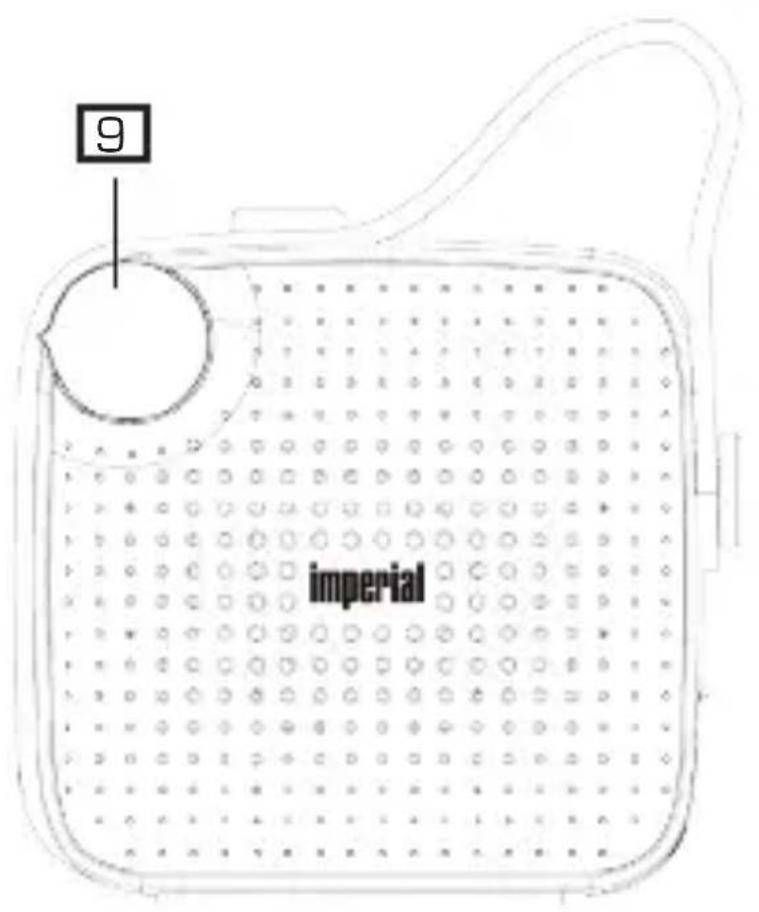

9. Lautstärkeregler

- drehen Sie den Regler im Uhrzeigersinn, um die Lautstärke zu erhöhen bzw. entgegengesetzt um die Lautstärke zu verringern

Energiesparmodus

1. Ist der Lautsprecher nicht mit einem externen Gerät via Bluetooth verbunden oder wird gerade keine Musik wiedergegeben, schaltet er automatisch nach 10

Minuten ab.

1. Sobald der Akku-Ladestand des Lautsprechers im Betrieb unter 20% fällt, ertönt ein Piepen und die Lautstärke wird automatisch verringert. Der Lautsprecher kann noch weiter betrieben werden, bis der Lautsprecher bei zu niedrigem Akkustand automatisch abschaltet. Um ihn erneut zu verwenden, muss er nun wieder voll aufgeladen werden.

Herstellen einer Bluetoothverbindung

1. Laden Sie den Lautsprecher vollständig auf.
2. Schalten Sie den Lautsprecher durch Drücken der Taste 1 ein und wählen Sie den Bluetoothmodus (ggf. Taste 1 so oft drücken, bis „Bluetooth Mode“ angesagt wird).
3. Der Lautsprecher befindet sich im Pairing Modus, die blaue LED Anzeige (5) blinkt.
4. Schalten Sie den Bluetoothmodus am zu verbindenden Gerät (Smartphone o.ä.) ein und wählen Sie „BAS 4“ aus der Liste verfügbarer Geräte aus. Nähere Informationen hierzu entnehmen Sie ggf. der Bedienungsanleitung des zu verbindenden Gerätes.
5. Achten Sie darauf, dass die Distanz zwischen den beiden Geräten im Pairing Modus nicht größer als 10 Meter ist, da es ansonsten zu Problemen beim Verbindungs-aufbau kommen kann.
6. Geben Sie gegebenenfalls das Passwort ein. Es lautet „0000“.
7. War das Pairing erfolgreich, leuchtet die blaue LED (5) am BAS 4 konstant.
8. Nun kann Musik vom verbundenen Gerät wiedergegeben werden. Die Wiedergabe kann entweder über das entsprechende Gerät oder den BAS 4 gesteuert werden (vor- & zurückspulen, Play/Pause, Lautstärkeregelung). Ist ein Smartphone mit dem BAS 4 verbunden, kann dieser außerdem als Freisprecheinrichtung

verwendet werden.

1. Der Lautsprecher verbindet beim nächsten Einschalten automatisch mit dem letzten verbundenen Bluetooth-Gerät.
2. Um die Bluetooth-Verbindung zurückzusetzen, drücken und halten Sie die Taste 1 am BAS 4 für ca. 8 Sekunden, die Bluetooth-Verbindung wird getrennt und der Lautsprecher befindet sich anschließend wieder im Pairing-Modus.

Betrieb des SD Kartenlesers

1. Laden Sie den Lautsprecher vollständig auf.
2. Stecken Sie eine SD Karte mit Musikdateien in den SD Kartenleser (7) des BAS 4 ein.
3. Schalten Sie den Lautsprecher durch Drücken der Taste 1 ein und wählen Sie den SD Modus (ggf. Taste 1 so oft drücken, bis „TF Mode“ angesagt wird).
4. Nun kann Musik von der SD Karte wiedergegeben werden. Die Wiedergabe kann direkt über die Tasten des BAS 4 gesteuert werden.

FM Radiomodus

1. Laden Sie den Lautsprecher vollständig auf.
2. Schalten Sie den Lautsprecher durch Drücken der Taste 1 ein und wählen Sie den Radiomodus (ggf. Taste 1 so oft drücken, bis „FM Mode“ angesagt wird).
3. Drücken Sie die Taste 3, um einen Radiosuchlauf durchzuführen, der Suchlauf beginnt. Sobald der Suchlauf abgeschlossen ist, beginnt die Wiedergabe des ersten gefundenen Radiosenders.
4. Schalten Sie mit Tasten 2 und 4 zwischen den empfangenen Radiosendern um.

AUX Modus

1. Laden Sie den Lautsprecher vollständig auf.

2. Schalten Sie den Lautsprecher durch Drücken der Taste 1 ein und wählen Sie den AUX Modus (ggf. Taste 1 so oft drücken, bis „AUX Mode“ angesagt wird).

3. Schließen Sie ein externes Wiedergabegerät (z.B. MP3 Player) über das im Lieferumfang enthaltene Micro USB - 3.5mm Kabel an den BAS 4 an und starten Sie die Wiedergabe.
4. Sie können die Lautstärke über den Regler (9) am BAS 4 erhöhen oder absenken. Weitere Wiedergabefunktionen steuern Sie über das extern angeschlossene Gerät.

Technische Daten

Gerätebezeichnung: IMPERIAL BAS 4

Lautsprecher: 2" Hochtöner-Subwoofer Kombination

Leistung: 4W bei 4Ω

Max. SD Kartengröße: 32GB

Wiedergabeformate: MP3, WMA, WAV, FLAC, APE

Batterie: integrierter 1000mAh Li-Ion Akku

Eingangsspannung: DC5V/1A (über Micro USB)

Maße: 80 x 83 x 39mm

Gewicht: 145g

Entsorgungshinweis

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem

Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Achten Sie darauf, dass die leeren Batterien sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden.

Service und Kontakt

Unser Produkt entspricht den gesetzlichen Anforderungen und wurde unter ständigen Qualitätskontrollen gefertigt.

Die technischen Daten entsprechen dem aktuellen Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten.

In unserem Servicebereich stehen Ihnen professionelle Fachkräfte Rede und Antwort. Hier können Sie alle Fragen stellen, die Sie bezüglich der IMPERIAL Produkte haben, sowie Tipps zur Lokalisierung einer möglichen Fehlerursache erhalten.

Unsere Techniker stehen Ihnen von Montag - Freitag von 8.00 Uhr bis 16.45 Uhr unter folgender Rufnummer zur Verfügung:

02676 / 95 20 101

oder per Mail unter: [e-mail]

CE

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Hiermit erklärt die TELESTAR DIGITAL GmbH, dass sich das Gerät IMPERIAL BAS 4 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet.

Die Konformitätserklärung für dieses Produkt erhalten Sie auf:

https://telestar.de/produkt/bas-4/

© TELESTAR-DIGITAL GmbH, Änderungen und Irrtum vorbehalten, Stand Juni 2018

Safety Instructions

Am Weiher 14 (Industriegebiet)

56766 Ulmen

C€

https://telestar.de/produkt/bas-4/
