Produktname	Imperial BAS 5
Produkttyp	Tragbarer Bluetooth-Lautsprecher mit Freisprechfunktion
Maße (B x H x T)	230 x 82 x 58 mm
Gewicht	480 g
Lautsprecherkonfiguration	1,75" Hochtöner + Subwoofer, 2x4W Stereo @ 4Ω
Bluetooth-Version	4.0 + EDR
Unterstützte Modi	Bluetooth, TF-Karte, AUX
TF-Karten-Kompatibilität	Micro SD (max. 32 GB), unterstützt MP3, WMA, WAV, FLAC, APE
Stromversorgung	DC 5V/1A über Micro-USB
Batterietyp	Interner 1000 mAh Li-Ion
Reichweite	Bis zu 10 Meter (Bluetooth)
Bedienelemente	Ein/Aus, Modus, Vorwärts/Rückwärts, Wiedergabe/Pause, Lautstärke berühren, Freisprechanrufsteuerung
Ladeanzeige	Rote LED leuchtet beim Laden, erlischt bei voller Ladung
Statusanzeige	Blaue LED: blinkt im Pairing-Modus, leuchtet dauerhaft bei Verbindung/Wiedergabe, blinkt bei Pause/Stumm
Automatische Abschaltung	Nach 10 Minuten Inaktivität oder ohne Bluetooth-Verbindung
Mitgeliefertes Zubehör	AUX-Kabel (3,5 mm), Ladekabel (USB - Micro-USB)
Pflegehinweise	Nur mit einem trockenen Tuch reinigen
Sicherheitshinweise	Nicht Feuchtigkeit aussetzen oder Gehäuse öffnen; bei Gewitter vom Stromnetz trennen; von Kindern fernhalten
Ersatzteile & Reparaturen	Direkt beim Hersteller bestellen; Reparaturen nur durch qualifiziertes Personal
Seitenanzahl Handbuch	24

Häufig gestellte Fragen - BAS 5 Imperial

Wie verbinde ich meinen Imperial BAS 5 mit einem Smartphone?

Schalten Sie den Lautsprecher ein, indem Sie Taste 1 für 2 Sekunden gedrückt halten. Drücken Sie Taste 1 kurz, um in den Bluetooth-Modus zu wechseln (Sie hören 'Bluetooth mode'). Die blaue LED blinkt, was den Pairing-Modus anzeigt. Aktivieren Sie auf Ihrem Smartphone Bluetooth und wählen Sie 'BAS 5' aus der Liste. Geben Sie bei Aufforderung das Passwort '0000' ein. Bei erfolgreicher Verbindung leuchtet die blaue LED dauerhaft.

Warum verbindet sich der Lautsprecher nicht mit Bluetooth?

Stellen Sie sicher, dass sich der Lautsprecher im Bluetooth-Modus befindet (blaue LED blinkt). Achten Sie darauf, dass der Abstand zwischen den Geräten innerhalb von 10 Metern liegt und keine anderen Geräte stören. Wenn Probleme bestehen bleiben, setzen Sie die Bluetooth-Verbindung zurück, indem Sie Taste 1 für 8 Sekunden gedrückt halten. Der Lautsprecher wechselt wieder in den Pairing-Modus.

Wie verwende ich eine TF-Karte mit dem BAS 5?

Laden Sie den Lautsprecher vollständig auf. Stecken Sie eine micro SD-Karte (max. 32 GB) in den TF-Kartenslot (7). Drücken Sie Taste 1, um den Lautsprecher einzuschalten, und kurz drücken, um in den TF-Modus zu wechseln (Sie hören 'TF mode'). Die Musikwiedergabe startet automatisch. Verwenden Sie die Tasten zur Steuerung der Wiedergabe.

Kann ich den Lautsprecher während des Ladens verwenden?

Ja, Sie können den Lautsprecher während des Ladens über den Micro-USB-Anschluss verwenden. Das Benutzerhandbuch empfiehlt jedoch, das Gerät bei einer Störung von der USB-Stromquelle zu trennen. Für eine optimale Akkulaufzeit lassen Sie den Akku vor der ersten Nutzung vollständig aufladen.

Wie reinige ich den Imperial BAS 5 Lautsprecher?

Reinigen Sie den Lautsprecher nur mit einem trockenen Tuch. Verwenden Sie kein Wasser, keine Lösungsmittel oder Scheuermittel. Vermeiden Sie, dass Feuchtigkeit in die Öffnungen gelangt.

Was soll ich tun, wenn der Lautsprecher nass wird oder Flüssigkeit eindringt?

Trennen Sie den Lautsprecher sofort von der USB-Stromquelle. Versuchen Sie nicht, ihn zu verwenden. Lassen Sie das Gerät vor der erneuten Verwendung von qualifiziertem Personal überprüfen. Setzen Sie den Lautsprecher in Zukunft keinem Regen oder Feuchtigkeit aus.

Wie setze ich die Bluetooth-Verbindung am BAS 5 zurück?

Halten Sie Taste 1 für etwa 8 Sekunden gedrückt. Die blaue LED beginnt zu blinken, was anzeigt, dass die Bluetooth-Verbindung getrennt wurde und der Lautsprecher sich wieder im Pairing-Modus befindet.

Warum schaltet sich mein Lautsprecher automatisch aus?

Der BAS 5 verfügt über einen intelligenten Energiesparmodus. Wenn 10 Minuten lang keine Musik abgespielt und kein Bluetooth-Gerät verbunden ist, schaltet sich der Lautsprecher automatisch aus, um Batterie zu sparen. Außerdem hören Sie bei niedrigem Akkustand einen 'Piepton' und die Lautstärke wird verringert, bis der Lautsprecher abschaltet.

Kann ich den BAS 5 als Freisprecheinrichtung verwenden?

Ja, wenn ein Smartphone über Bluetooth verbunden ist, können Sie den BAS 5 als Freisprecheinrichtung verwenden. Drücken Sie die Wiedergabe-/Pause-Taste kurz, um einen Anruf anzunehmen oder zu beenden. Halten Sie dieselbe Taste gedrückt, um einen Anruf abzulehnen.

Was ist die maximale unterstützte TF-Kartenkapazität?

Der Imperial BAS 5 unterstützt TF-Karten (micro SD) mit einer maximalen Kapazität von 32 GB. Es können Musikdateien in den Formaten MP3, WMA, WAV, FLAC und APE abgespielt werden.

BEDIENUNGSANLEITUNG BAS 5 Imperial

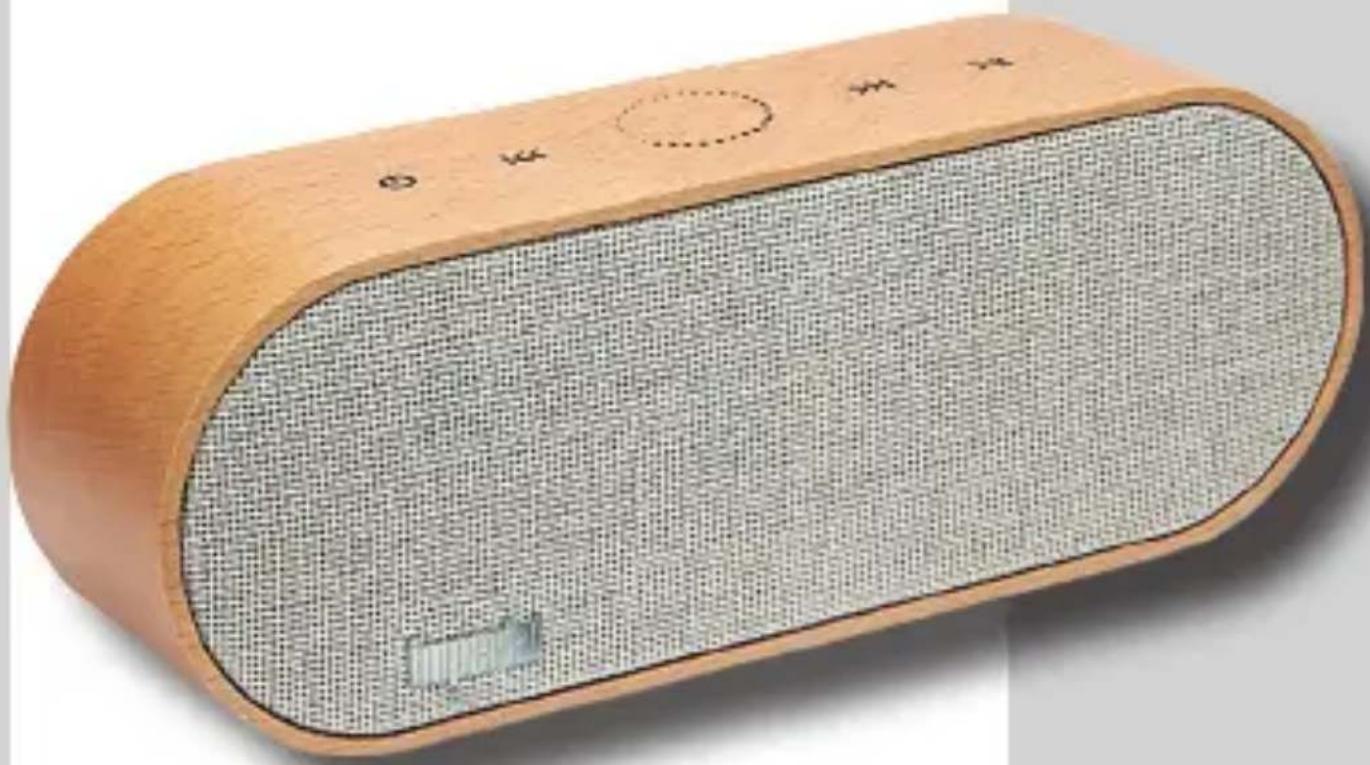

Bedienungsanleitung Operating Manual

• Trennen Sie bei Betriebsstörungen den Lautsprecher von der USB Stromquelle.
• Setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.
• Öffnen Sie niemals das Gehäuse.
• Schließen Sie das Gerät nur über ein Ladegeät an eine fachgerecht installierte Netz-Steckdose von an.
• Ziehen Sie das externe Netzteil aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzteil, nicht am Kabel.
• Ziehen Sie bei Gewitter das Netzteil des Geräts aus der Steckdose.
• Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen, trennen Sie es sofort von der USB Stromquelle. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen.
• Beachten Sie bitte, dass die Stromquelle leicht zugänglich ist.
• Knicken oder quetschen Sie keine Kabelverbindungen.
• Wenn das Netzkabel beschädigt ist, müssen Sie das Gerät von Fachpersonal reparieren lassen bevor Sie es erneut verwenden.
• Lassen Sie Kinder niemals unbeaufsichtigt das Gerät benutzen.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.
• Trennen Sie bei Betriebsstörungen das Gerät von der Stromquelle.
• Bezug von Ersatzteilen nur beim Hersteller.
• Änderungen am Gerät führen zum Erlöschen der Verantwortung des Herstellers.
  • Schutzfolien entfernen.

- Reinigen Sie dieses Gerät nur mit einem trockenen Tuch.

Gefahr der Ablenkung

Die Verwendung des Gerätes kann in bestimmten Situationen Ihre Konzentration beeinflussen. (z.B. beim Führen eines Fahrzeugs, Teilnahme im Straßenverkehr oder beim Bedienen von Maschinen).

Bitte informieren Sie sich über die gesetzlichen Bestimmungen, die die Verwendung von Kopfhörern einschränken oder verbieten.

Bitte verwenden Sie das Gerät nicht, wenn dadurch eine Wahrnehmungeinschtränkung anderer Umweltgeräusche gegeben ist.

Laden des Gerätes

Verwenden Sie zum Laden des Gerätes nur das im Liefer- umfang enthaltene Ladekabel, und laden Sie das Gerät nur an einem USB Anschluss.

Schutz vor HF Energie

Das Gerät erzeugt ein elektromagnetisches Feld.

Es entspricht den Grenzwerten zum Schutz vor HF Energie.

Achten Sie bitte auf Hinweise in Ihrer Umgebung, die das Betreiben von elektronischen Geräten verbieten oder einschränken. Dies kann z.B. in Krankenhäusern, an Tankstellen und Tankanlagen oder an Flughäfen der Fall sein. Sollten entsprechende Warnhinweise vorhanden Sein, schalten Sie bitte das Gerät umgehend aus

Lieferumfang

Bitte überprüfen Sie vor der ersten Betriebnahme den Lieferumfang auf Vollständigkeit.

Die im Lieferumfang enthaltenen Komponenten sind:

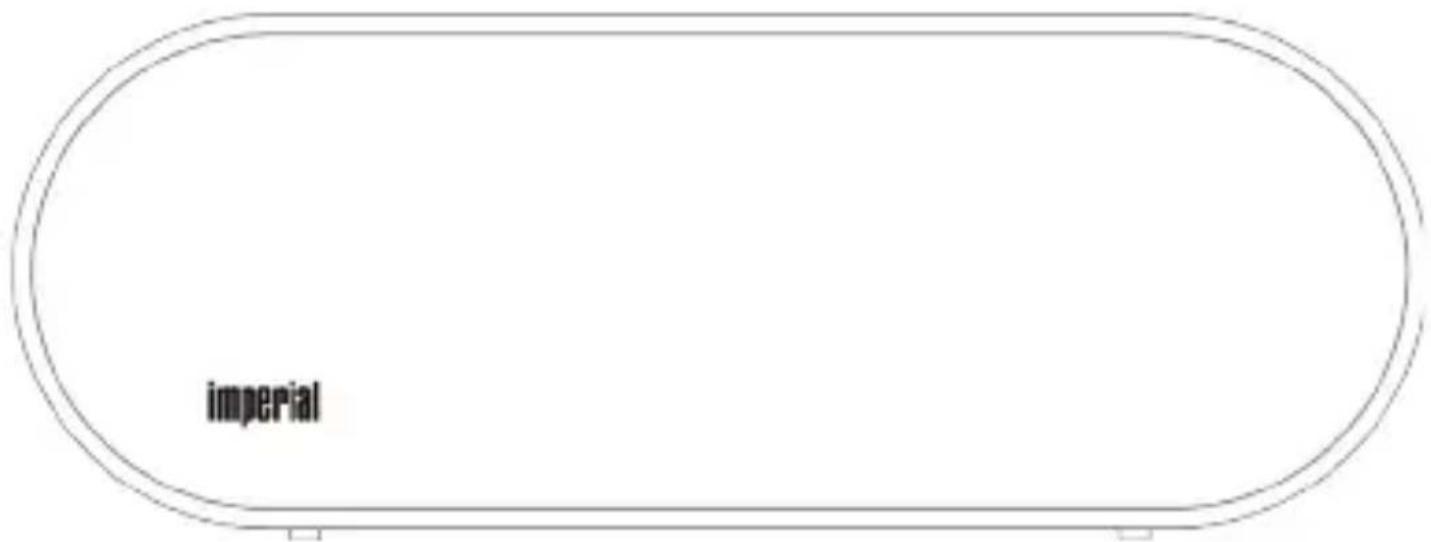

IMPERIAL BAS 5

Abbildungen und Funktionen

Abbildungen und Funktionen

1. Ein/Aus & „M“/Reset:

• 2 Sekunden halten, um einzuschalten (letzter Modus)
• 8 Sekunden halten, um Reset durchzuführen
• kurz drücken, um zwischen Modi (Bluetooth, SD Karte, AUX) umzuschalten

2. Vorspulen

• BT und SD Modus: kurz drücken, um zum nächsten Titel vorzuspulen
• ohne Funktion im AUX Modus

3. Pause/Play/Annehmen & Auflegen/Stummschaltung

• BT und SD Modus: kurz drücken, um die Wiedergabe zu beginnen oder zu pausieren
• BT Modus: halten, um die Verbindung zu trennen
• BT Modus: kurz drücken, um einen Anruf anzu- nehmen oder zu beenden (bei angeschlossenem Smartphone)

4. Zurückspulen

- BT und SD Modus: kurz drücken, um zum letzten Titel zurückzuspulen

- ohne Funktion im AUX Modus

5. LED Anzeige

• Blinkt blau beim Einschalten
• Bluetooth Pairing Modus: blinkt beim Pairing blau, wenn das Gerät gepaired ist, leuchtet sie konstant blau

- Play: blaue LED leuchtet permanent

- Pause/Stumm: blaue LED blinkt

- Beim Laden (egal in welchem Modus) leuchtet die rote LED permanent, ist der Lautsprecher komplett aufgeladen, erlischt die rote LED

6. Mikrofon

- hier befindet sich das Mikrofon für die Freisprech-

einrichtung

7. Micro SD Kartenleser

- um den Lautsprecher im SD Kartenmodus zu nutzen, muss hier eine Micro SD Karte (Max. 32 GB) eingesetzt werden

8. Micro USB Anschluss

- hier wird der integrierte Akku aufgeladen (via Micro USB - USB Kabel, im Lieferumfang enthalten); zum Laden kann entweder ein USB Anschluss (Laptop o.ä.) oder ein externes Netzteil (DC 5V, 1000 mAh, nicht im Lieferumfang enthalten) verwendet werden

- ist eine SD Karte im Kartenleser, kann man über das o.g. Kabel auch Musikdateien vom Laptop auf die SD Karte überspielen

9. Lautstärkeregler

- fahren Sie über den Sensor im Uhrzeigersinn, um die Lautstärke zu erhöhen bzw. entgegengesetzt um die Lautstärke zu verringern

10 AUX In Anschluss

- soll der Lautsprecher im AUX Modus betrieben werden, kann hier über das im Lieferumfang enthaltene 3.5mm Kabel eine externe Quelle (MP3 Player etc.) angeschlossen werden

Energiesparmodus

1. Ist der Lautsprecher nicht mit einem externen Gerät via Bluetooth verbunden oder wird gerade keine Musik wiedergegeben, schaltet er automatisch nach 10 Minuten ab.

2. Sobald der Akku-Ladestand des Lautsprechers im Betrieb unter 20% fällt, ertönt ein Piepen und die Lautstärke wird automatisch verringert. Der Lautsprecher kann noch weiter betrieben werden, bis der Lautsprecher bei zu niedrigem Akkustand automatisch abschaltet.

Um ihn erneut zu verwenden, muss er nun wieder voll aufgeladen werden.

D

Herstellen einer Bluetoothverbindung

1. Laden Sie den Lautsprecher vollständig auf.
2. Schalten Sie den Lautsprecher durch Drücken der Taste 1 ein und wählen Sie den Bluetoothmodus (ggf. Taste 1 so oft drücken, bis „Bluetooth Mode“ angesagt wird).
3. Der Lautsprecher befindet sich im Pairing Modus, die blaue LED Anzeige (5) blinkt.
4. Schalten Sie den Bluetoothmodus am zu verbindenden Gerät (Smartphone o.ä.) ein und wählen Sie „BAS 5“ aus der Liste verfügbarer Geräte aus. Nähere Informationen hierzu entnehmen Sie ggf. der Bedienungsanleitung des zu verbindenden Gerätes.
5. Achten Sie darauf, dass die Distanz zwischen den beiden Geräten im Pairing Modus nicht größer als 10 Meter ist, da es ansonsten zu Problemen beim Verbindungsaufbau kommen kann.
6. Geben Sie gegebenenfalls das Passwort ein. Es lautet „0000“.
7. War das Pairing erfolgreich, leuchtet die blaue LED (5) am BAS 5 konstant.
8. Nun kann Musik vom verbundenen Gerät wiedergegeben werden. Die Wiedergabe kann entweder über das entsprechende Gerät oder den BAS 5 gesteuert werden (vor- & zurückspulen, Play/Pause, Lautstärkeregelung). Ist ein Smartphone mit dem BAS 5 verbunden, kann dieser außerdem als Freisprecheinrichtung verwendet werden.
9. Der Lautsprecher verbindet beim nächsten Einschalten automatisch mit dem letzten verbundenen Bluetooth-Gerät.
10. Um die Bluetooth-Verbindung zurückzusetzen, drücken und halten Sie die Taste 1 am BAS 5 für ca. 8 Sekun-

den, die Bluetooth-Verbindung wird getrennt und der Lautsprecher befindet sich anschließend wieder im Pairing-Modus.

Betrieb des SD Kartenlesers

1. Laden Sie den Lautsprecher vollständig auf.
2. Stecken Sie eine SD Karte mit Musikdateien in den SD Kartenleser (7) des BAS 5 ein.
3. Schalten Sie den Lautsprecher durch Drücken der Taste 1 ein und wählen Sie den SD Modus (ggf. Taste 1 so oft drücken, bis „TF Mode“ angesagt wird).
4. Nun kann Musik von der SD Karte wiedergegeben werden. Die Wiedergabe kann direkt über die Tasten des BAS 5 gesteuert werden.

AUX Modus

1. Laden Sie den Lautsprecher vollständig auf.
2. Schalten Sie den Lautsprecher durch Drücken der Taste 1 ein und wählen Sie den AUX Modus (ggf. Taste 1 so oft drücken, bis „AUX Mode“ angesagt wird).
3. Schließen Sie ein externes Wiedergabegerät (z.B. MP3 Player) über das im Lieferumfang enthaltene 3.5mm Kabel an den AUX Anschluss des BAS 5 an und starten Sie die Wiedergabe.
4. Sie können die Lautstärke über den Regler (9) am BAS 5 erhöhen oder absenken. Weitere Wiedergabefunktionen steuern Sie über das extern angeschlossene Gerät.

Technische Daten

Gerätebezeichnung: IMPERIAL BAS 5

Lautsprecher: 1.75" Hochtöner + Subwoofer

Leistung: 2x4W Stereo bei 4Ω

Max. SD Kartengröße: 32GB

Wiedergabeformate: MP3, WMA, WAV, FLAC, APE

Batterie: integrierter 1000mAh Li-Ion

Akku

Eingangsspannung: DC5V/1A (über Micro USB)

Maße: 230 x 82 x 58mm

Gewicht: 480g

Entsorgungshinweis

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem

Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Achten Sie darauf, dass die leeren Batterien sowie Elektronikschrott

nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden.

Service und Kontakt

Unser Produkt entspricht den gesetzlichen Anforderungen und wurde unter ständigen Qualitätskontrollen gefertigt.

Die technischen Daten entsprechen dem aktuellen Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten.

In unserem Servicebereich stehen Ihnen professionelle Fachkräfte Rede und Antwort. Hier können Sie alle Fragen stellen, die Sie bezüglich der IMPERIAL Produkte haben, sowie Tipps zur Lokalisierung einer möglichen Fehlerursache erhalten.

Unsere Techniker stehen Ihnen von Montag - Freitag von 8.00 Uhr bis 16.45 Uhr unter folgender Rufnummer zur Verfügung:

02676 / 95 20 101

oder per Mail unter: [e-mail]

CE

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Hiermit erklärt die TELESTAR DIGITAL GmbH, dass sich das Gerät IMPERIAL BAS 5 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet.

Die Konformitätserklärung für dieses Produkt erhalten Sie auf:

https://telestar.de/produkt/bas-5/

© TELESTAR-DIGITAL GmbH, Änderungen und Irrtum vorbehalten, Stand Juni 2018
