DAC Box E mobile - Hi-Fi PRO-JECT - Kostenlose Bedienungsanleitung

Produkttyp	Portabler DAC/Kopfhörerverstärker
Marke	Pro-Ject Audio Systems
Modell	DAC Box E mobile
Kategorie	Hi-Fi
Ausgangsleistung	>27 mW (an 32 Ohm, @THD<0,1%)
THD+N	<0,01% (@10 mW, 32 Ohm)
Signal-Rauschabstand (A-gewichtet)	>110 dB (bei maximaler Ausgangsleistung)
Frequenzgang	20 Hz – 20 kHz (@-3 dB, @10 mW)
Eingänge	1x USB-C (USB 2.0)
Ausgänge	1x 3,5 mm Klinke (Stereo)
PCM-Unterstützung	32 Bit / 192 kHz
Stromversorgung	Über USB (kein interner Akku)
Mitgeliefertes Zubehör	1x USB-C auf OTG Mikro-USB-B Kabel, Bedienungsanleitung
Kompatible Geräte	Smartphones, PCs, Laptops mit USB-A oder USB-C
Besondere Merkmale	Plug & Play, keine Treiberinstallation nötig
Sicherheitshinweis	Zu lautes Musikhören kann das Gehör schädigen
Service-Adresse (Deutschland)	Audio Trade GmbH, Schenkendorfstraße 29, D-45472 Mülheim an der Ruhr
Service-Adresse (Österreich)	Audio Tuning GmbH, Margaretenstraße 98, A-1050 Wien
Service-Adresse (Schweiz)	Marlex Audiophile Produkte, Stampfenbachstraße 40, CH-8006 Zürich

Häufig gestellte Fragen - DAC Box E mobile PRO-JECT

Wie schließe ich den DAC Box E mobile an mein Smartphone an?

Verbinden Sie das mitgelieferte USB-C auf OTG Mikro-USB-B Kabel mit dem Smartphone und dem DAC. Bei Android-Geräten mit Mikro-USB-Anschluss direkt, bei Apple-Geräten benötigen Sie einen Lightning auf USB Kamera Adapter und ein USB-A auf USB-C Kabel (nicht im Lieferumfang).

Unterstützt der DAC Box E mobile Apple-Geräte?

Ja, aber Sie benötigen zusätzlich einen Lightning auf USB Kamera Adapter und ein USB-A auf USB-C Kabel (beides nicht im Lieferumfang enthalten).

Benötigt der DAC Box E mobile eine eigene Stromversorgung?

Nein, der DAC bezieht den Strom direkt über den USB-Anschluss des angeschlossenen Geräts (Smartphone, PC oder Laptop). Es gibt keinen internen Akku.

Kann ich die Lautstärke regeln?

Ja, die Lautstärke wird über die Systemlautstärke des angeschlossenen Geräts geregelt. Der DAC hat keine eigene Lautstärkeregelung.

Welche Audioformate werden unterstützt?

Der DAC unterstützt PCM mit bis zu 32 Bit und 192 kHz Abtastrate.

Warum habe ich keinen Ton?

Stellen Sie sicher, dass der DAC als Ausgabegerät in den Einstellungen Ihres Geräts ausgewählt ist. Überprüfen Sie die Verbindung und die Lautstärke. Bei Apple-Geräten muss der Lightning-Adapter korrekt angeschlossen sein.

Ist der DAC Box E mobile mit meinem PC kompatibel?

Ja, er funktioniert mit PCs und Laptops mit USB-A oder USB-C Anschluss. Schließen Sie ihn mit einem USB-A auf USB-C Kabel an (nicht im Lieferumfang).

Wie hoch ist die Ausgangsleistung?

Die Ausgangsleistung beträgt >27 mW an 32 Ohm bei einem Klirrfaktor <0,1%. Das reicht für die meisten Kopfhörer.

Kann ich den DAC Box E mobile auch mit anderen Kopfhörern verwenden?

Ja, er hat einen 3,5 mm Klinkenausgang und ist für alle Kopfhörer mit diesem Anschluss geeignet. Die Impedanz sollte jedoch nicht zu niedrig sein.

Was tun bei Defekt?

Wenden Sie sich zunächst an Ihren Fachhändler. Falls nötig, kontaktieren Sie die für Ihr Land zuständige Service-Adresse: in Deutschland Audio Trade GmbH, in Österreich Audio Tuning GmbH, in der Schweiz Marlex Audiophile Produkte.

BEDIENUNGSANLEITUNG DAC Box E mobile PRO-JECT

1x USB C auf OTG USB mikro B Verbindungskabel

1x Anleitung

Verwenden von DAC Box E mobile:

Verbinden Sie DAC Box E mobile mit Ihrem Smartphone, PC oder Laptop entsprechend der unten abgebildeten Anleitung.

Für Geräte mit mikro USB B Ausgang (zB.: einige Android Geräte) verwenden Sie bitte das beigepackte Verbindungskabel.

Für Apple Geräte benötigen Sie einen Lightning auf USB Kamera Adapter, sowie ein USB A auf USB C Kabel (diese sind nicht im Lieferumfang enthalten).

Für PCs und Laptops verwenden Sie bitte ein USB A auf USB C Kabel (nicht im Lieferumfang enthalten).

Wählen Sie DAC Box E mobile als Ausgabegerät im Einstellungsmenü Ihres Gerätes aus. Die Lautstärkeregelung erfolgt über die System-Regelung. Bitte beachten Sie, dass zu lautes Musik-hören Ihr Gehör schädigen kann, daher raten wir ausdrücklich davon ab.

DAC Box E mobile hat keine verbauten Akkus oder Batterien, sie bezieht den Strom direkt über den Ausgang des Smartphones, Tablets oder PCs/Laptops.

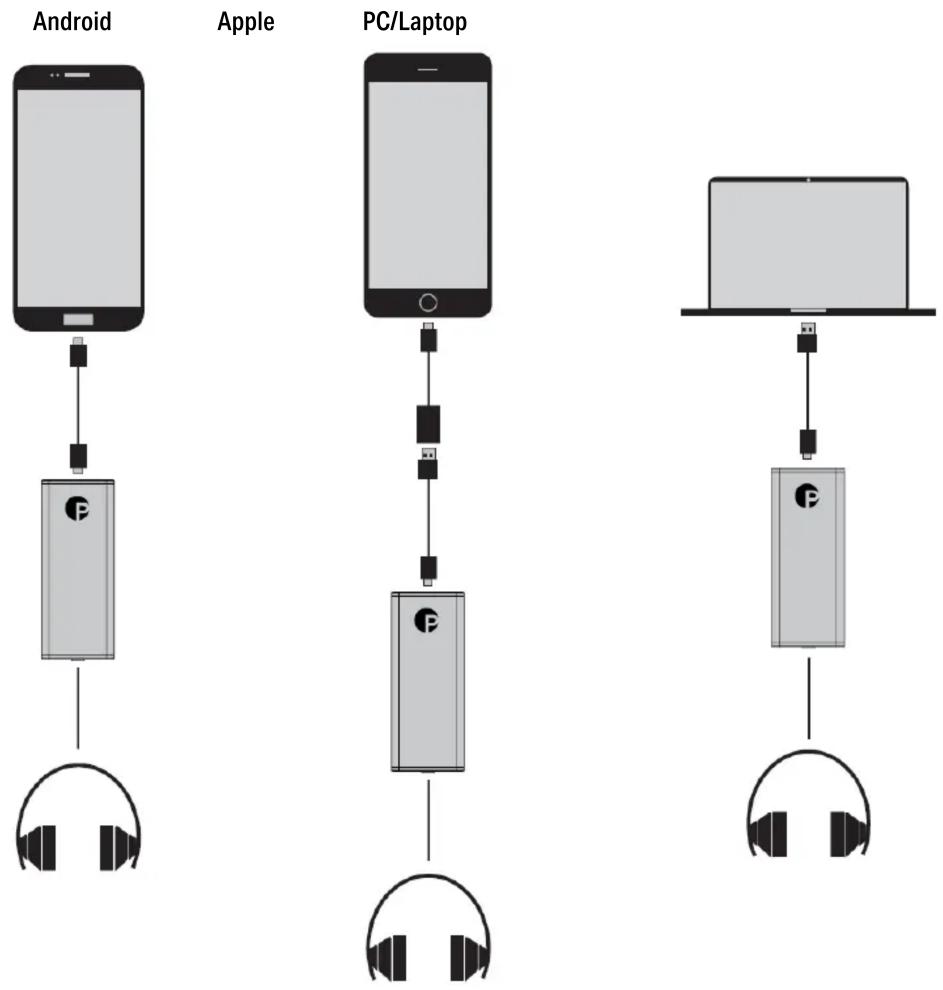

Verbinden von DAC Box E mobile mit diversen Geräten:

Technische Daten

Ausgangsleistung: >27mW (in 32Ohm, @THD<0,1%)

THD+N: <0,01% (@10mW, 32Ohm)

SNR (A-gewichtet): >110dB, max Ausgangsleistung

Frequenzgang: 20Hz-20kHz (@-3dB, @10mW)

Eingänge: 1x USB C (USB 2.0)

Ausgänge: 1x 3,5mm (Stereo)

PCM Support: 32bit/192kHz

Zubehör: 1x USB C – OTG Mikro USB B Kabel

Im Servicefall

Haben Sie einen Fehler trotz Beachtung obiger Hinweise festgestellt, fragen Sie zunächst Ihren Fachhändler um Rat. Erst wenn der Fehler dort bestätigt wird und nicht behoben werden kann, senden Sie das Produkt bitte an die für Ihr Land zuständige Vertretung:

Audio Trade GmbH

Schenkendorfstraße 29

D-45472 Mülheim an der Ruhr

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.audiotra.de

Audio Tuning GmbH

Margaretenstraße 98

A-1050 Wien

Tel.: [phone]

E-Mail: [e-mail]

Internet: www.audiotuning.com

Marlex Audiophile Produkte

Stampfenbachstraße 40

CH-8006 Zürich

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.marlex.ch

Wir empfehlen Ihnen den Originalkarton aufzubewahren, um jederzeit einen sicheren Transport Ihres Produktes zu gewährleisten. Nur bei Produkten, die uns im Originalkarton zugehen, werden Garantieleistungen erbracht.

Copyright

Pro-Ject Audio Systems © 2018, alle Rechte vorbehalten. Die veröffentlichten Informationen entsprechen dem Stand der Entwicklung zum Zeitpunkt der Drucklegung. Technische Änderungen bleiben vorbehalten und fließen ohne weitere Nachricht in die Produktion ein.

Soll dieses Gerät nicht mehr genutzt und entsorgt werden, so nutzen Sie in Deutschland und Österreich di hierfür eingerichteten kommunalen Abgabestellen. In Deutschland können Sie auch den individuellen Entsorgungsservice des Vertriebs nutzen, In der Schweiz kann das Gerät bei einem beliebigen Elektro-/TV-Einzelhändler zur Entsorgung abgegeben werden.

Pro-Ject Audio Systems ist eine eingetragene Marke von H. Lichtenegger.

Diese Bedienungsanleitung wurde produziert von:

Pro-Ject Audio Systems Copyright © 2018. Alle Rechte vorbehalten.
