Control it DS/RS - Hi-Fi PRO-JECT - Kostenlose Bedienungsanleitung

Produkttyp	Phono-Vorverstärker
Marke	Pro-Ject
Modell	Control it DS/RS
Abmessungen (B x T x H)	103 x 103 x 36 mm
Gewicht	0,5 kg
Stromversorgung	Externes Netzteil 18V / 500 mA
Eingänge	1 x Cinch (Phono)
Ausgänge	1 x Cinch (Line)
Verstärkung	40 / 50 / 60 dB (umschaltbar)
Eingangsimpedanz	47 kOhm / 100 pF
Subsonic-Filter	Einschaltbar (20 Hz)
Klirrfaktor	< 0,01 %
Signal-Rausch-Abstand	> 80 dB
Kanaltrennung	> 70 dB
Gehäuse	Aluminium, schwarz
Bedienelemente	Ein/Aus, Gain-Schalter, Subsonic-Filter
Reinigung	Mit trockenem, fusselfreiem Tuch
Sicherheit	Nur in Innenräumen verwenden. Keine Flüssigkeiten in die Nähe.
Entsorgung	Elektrogeräte nicht im Hausmüll entsorgen.
Ersatzteile & Reparatur	Ersatzteile über den Fachhandel; Reparatur durch autorisiertes Service-Center.
Garantie	2 Jahre

Häufig gestellte Fragen - Control it DS/RS PRO-JECT

Wie schließe ich den Control it DS/RS an einen Verstärker an?

Verbinden Sie den Phono-Eingang des Control it DS/RS mit dem Tonabnehmer Ihres Plattenspielers. Schließen Sie dann den Line-Ausgang des Control it DS/RS an einen freien Line-Eingang Ihres Verstärkers an. Achten Sie auf die korrekte Erdung (Massekabel).

Welche Tonabnehmer sind mit dem Control it DS/RS kompatibel?

Der Control it DS/RS ist für Moving Magnet (MM) und Moving Coil (MC) Tonabnehmer ausgelegt. Die Verstärkung kann zwischen 40, 50 und 60 dB umgeschaltet werden, um beiden Systemen gerecht zu werden.

Was bewirkt der Subsonic-Filter?

Der Subsonic-Filter unterdrückt tieffrequente Störungen unter 20 Hz, wie z.B. Rumpeln vom Plattenspieler. Er wird bei der Wiedergabe von LPs empfohlen, um Bassreflexe und Brummen zu vermeiden.

Wie stelle ich die Verstärkung richtig ein?

Die Wahl der Verstärkung hängt vom Tonabnehmer ab: 40 dB für MM-Systeme, 50 oder 60 dB für MC-Systeme. Beginnen Sie mit 40 dB und erhöhen Sie schrittweise, bis Sie einen sauberen Klang ohne Verzerrungen erhalten.

Kann ich den Control it DS/RS mit einem Plattenspieler ohne eingebauten Vorverstärker verwenden?

Ja, der Control it DS/RS ist ein Phono-Vorverstärker und wird genau dafür benötigt. Schließen Sie den Plattenspieler direkt an den Phono-Eingang an und nutzen Sie den Line-Ausgang zum Verstärker.

Wie reinige ich das Gehäuse des Control it DS/RS?

Verwenden Sie ein trockenes, fusselfreies Tuch, um das Gehäuse vorsichtig abzuwischen. Vermeiden Sie chemische Reinigungsmittel oder Wasser, da diese das Gerät beschädigen könnten.

Welches Netzteil benötigt der Control it DS/RS?

Das mitgelieferte externe Netzteil liefert 18V Gleichspannung bei 500 mA. Verwenden Sie nur das Originalnetzteil oder ein gleichwertiges Ersatzteil, um Schäden zu vermeiden.

Was kann ich gegen Brummen oder Störgeräusche tun?

Überprüfen Sie die Erdung (Massekabel) zwischen Plattenspieler und Vorverstärker. Stellen Sie sicher, dass alle Kabel fest sitzen und keine Netzleitungen in der Nähe von Signalkabeln verlaufen. Aktivieren Sie ggf. den Subsonic-Filter.

Wie lange ist die Garantie auf den Control it DS/RS?

Für den Control it DS/RS gilt eine Garantie von 2 Jahren ab Kaufdatum. Bewahren Sie den Kaufbeleg auf, um Garantieansprüche geltend zu machen.

Wo finde ich Ersatzteile für den Control it DS/RS?

Ersatzteile wie das Netzteil oder Erdungskabel erhalten Sie über den Fachhandel oder den Pro-Ject Kundenservice. Reparaturen sollten nur von autorisierten Service-Centern durchgeführt werden.

BEDIENUNGSANLEITUNG Control it DS/RS PRO-JECT

Wir bedanken uns für den Kauf einer Universalfernbedienung von Pro-Ject Audio Systems.

Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.

Besonders wichtiger Hinweis

Sicherheitshinweise

Achten Sie darauf, dass keine Flüssigkeit in die Fernbedienung gelangt, bzw. darauf getropft oder gespritzt wird. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B. Kerzen) auf oder neben die Fernbedienung. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig

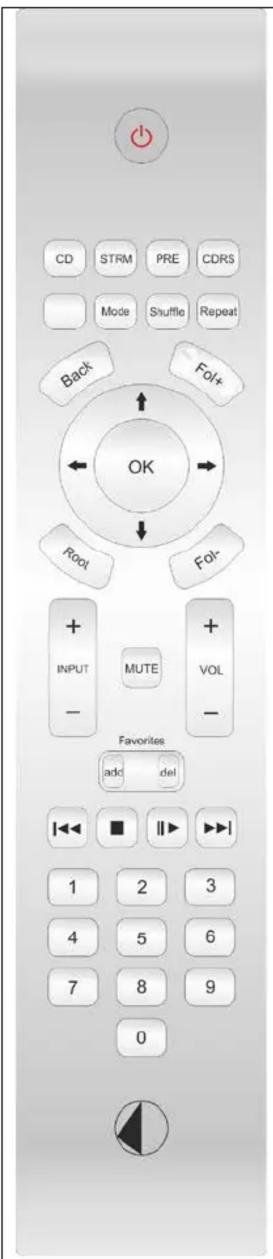

Die 4 Tasten in der zweiten Zeile entsprechen einem Gerät oder einer Gruppe von Geräten mit gemeinsamen Fernbedienungscodes. Drücken Sie die entsprechende Taste, um das zu steuernde Gerät auszuwählen. Die Tasten tragen üblicherweise dieselben Texte wie die der Originalfernbedienung (Ausnahmen wie unten beschrieben - z. B. "STRM" drücken und dann die Fernbedienung wie die ursprüngliche Stream-Box-Fernbedienung verwenden)

CD Box S, CD Box, CD Box DS, CD Box DS2T, MaiA CD, MaiA, MaiA Pre, Pre Box RS, Pre Box DS, Pre Box DS2 Analogue, Pre Box S, Stereo Box RS, Stereo Box S, Stereo Box DS – mit vollständiger Funktionalität Eingeschränke Funtion* bei folgenden Geräten: alle Dock Box Modelle, Receiver Box S, Tuner Box S: (* Volume+/-) Media Box S: (* on/off using "OK", play, track+/-)

Steuerung von Input (Eingang) und Volume (Lautstärke) für alle RS Komponenten* und die unter PRE zusammengefasste Gruppe. (*ausgenommen Pre Box RS)Hinweis: die Tasten input +/- , volume +/- und mute haben keine Funktion bei den unter CD zusammengefassten Geräten, weil es jeweils eigene Tasten dafür gibt (siehe unterhalb)

Hinweis: Diese Universal-Fernbedienung umfasst alle Funktionen der ursprünglichen Fernbedienung und nur diese Funktionen stehen zu Verfügung: z.B. Original-Fernbedienung von Pre Box DS hat 5 Tasten, somit haben nur die entsprechenden 5 Tasten der Universal-Fernbedienung Funktionalität!

Red power	ON/OFF
Shuffle, Repeat	0 (schaltet zwischen repeat 1/ repeat all/ shuffle/ standard playback um, wenn nicht zuvor “+10” gedrückt wird)
↑	Input + (für die unter CD genannten Geräte, Pre Box RS)
Fol+	“+10” (für CD Box S, MaiA CD)
←	Volume – (für die unter CD genannten Geräte, Pre Box RS)
OK	ON/OFF (für die unter CD genannten Geräte, ausgenommen: alle CD Player, Receiver Box S, Tuner Box S)
→	Volume + (für die unter CD genannten Geräte, Pre Box RS)
↓	Input - (für die unter CD genannten Geräte, Pre Box RS)
	Track -
	Stop
	Play / Pause
	Track +
1-9	1-9
0	0 (wenn zuvor die Taste “+10” gedrückt wird)

Red power	ON/OFF
“unbeschriftete” Taste	Pre Box DS2 digital: aktiviert Filtereinstellungen, entnehmen Sie bitte Detailinformation der Geräteanleitung
Mode	Pre Box RS digital: Umschaltung zwischen DAC1/DAC2Pre Box DS2 digital: Sound mode UmschaltungMaiA DS: Bestätigung der Bluetooth-Verbindung
Mute	Mute
1-9	1-9
0	10

Eine detaillierte Beschreibung der Tasten finden Sie in der Bedienungsanleitung der CD-Box. Diese Universal-Fernbedienung beinhaltet alle Funktionen der originalen CD-Box RS-Fernbedienung.

Eine detaillierte Beschreibung der Tasten finden Sie in der Bedienungsanleitung ihrer Stream Box. Diese Universal-Fernbedienung beinhaltet alle Funktionen der originalen Stream Box Fernbedienung.

Beim Umschalten auf STRM können die Tasten Input + und - sowie Volume + und - nur für Streamer mit eingebautem Verstärker genutzt werden. Für Lautstärke- und Eingangseinstellungen anderer Geräte wie Verstärker, wechseln Sie zu CD oder PRE. Zum Beispiel: Erhöhen der Lautstärke bei der Wiedergabe von Stream Box DS-net, welche mit Stereo Box DS verbunden ist: Drücken Sie die Taste CD> und dann die rechte Pfeiltaste →, um die gewünschte Lautstärke einzustellen. Kehren Sie durch Drücken der Taste STRM zur Steuerung der Stream Box DS net zurück

Technische Daten

Batterien: 2 x AAA / 1,5V

Abmessungen B x H x T: 48 x 22 x 235mm

Gewicht: 105g

Austausch verbrauchter Batterien

Gehen Sie wie folgt vor:

• Öffnen und entfernen Sie die Abdeckung des Batteriefachs
• Ersetzen Sie die Batterien. Beachten Sie die korrekte Polarität!
  • Schlißen Sie das Batteriefach

Entsorgen Sie die Batterien nicht mit dem Hausmüll. Bitte entsorgen Sie Ihre erschöpften Batterien an den entsprechenden Sammelstellen - in der Regel in Supermärkten und Drogerien.

Im Servicefall

Fragen Sie zunächst Ihren Fachhändler um Rat. Erst wenn der Fehler dort bestätigt wird und nicht behoben werden kann, senden Sie das Gerät bitte an die für Ihr Land zuständige Vertretung:

Audio Trade GmbH

Schenkendorfstraße 29

D-45472 Mülheim an der Ruhr

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.audiotra.de

Audio Tuning GmbH

Margaretenstraße 98

A-1050 Wien

Tel.: [phone]

E-Mail: [e-mail]

Internet: www.audiotuning.com

Marlex Audiophile Produkte

Stampferbacherstraße 40

CH-8006 Zürich

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.marlex.ch

Copyright, Warenzeichen

Pro-Ject Audio Systems © 2017, alle Rechte vorbehalten. Die veröffentlichten Informationen entsprechen dem Stand der Entwicklung zum Zeitpunkt der Drucklegung. Technische Änderungen bleiben vorbehalten und fließen ohne weitere Nachricht in die Produktion ein.

Soll dieses Gerät nicht mehr genutzt und entsorgt werden, so nutzen Sie in Deutschland und Österreich die hierfür eingerichteten kommunalen Abgabestellen. In Deutschland können Sie auch den individuellen Entsorgungsservice des Vertriebs nutzen, Hinweise hierzu finden Sie unter www.audiotra.de/entsorgung. In der Schweiz kann das Gerät bei einem beliebigen Elektro-/TV-Einzelhändler zur Entsorgung abgegeben werden.
