BEDIENUNGSANLEITUNG MDS-25 ROLAND
Bevor Sie den Ständer aufbauen, lesen Sie bitte: "USING THE UNIT SAFELY" und "IMPORTANT NOTES" (separate Blätter). Dort werden wichtige Informationen über die korrekte Anwendung gegeben. Außerdem sollte die Gebrauchsanweisung sorgfältig gelesen werden, um sicherzustellen, dass alle Features des Produktes bekannt sind.
Features
* Solides und stabiles Drum Rack mit Kugelgelenk-Klammern ermöglicht einen flexiblen Aufbau der Pads.
* Alle Kabel sind in den Rohren verlegt. Dies ermöglicht einen schnellen Auf- und Abbau sowie ein aufgeräumtes Erscheinungsbild.

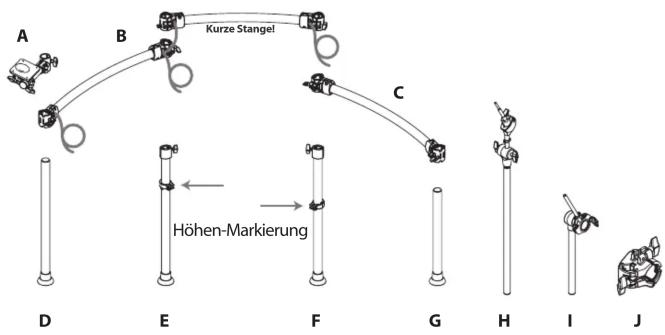

Komponenten

| A | Befestigung für Soundmodul inkl. Montageplatte |
| B | Gebogenes Rohr links und mittleres Rohr mit innen liegenden Kabeln |
| C | Gebogenes Rohr rechts |
| D | Gerades Rohr 630 mm |
| E | Gerades Rohr 650 mm Links |
| F | Gerades Rohr 650 mm Rechts |
| G | Gerades Rohr 500 mm |
| H | Cymbal-Arm x 3 |
| I | Tom-Halter x 4 |
| J | Rack-Klammer x 5 |
□ Kabelbinder□ Aufbau-Anleitung (dieses Dokument) | |

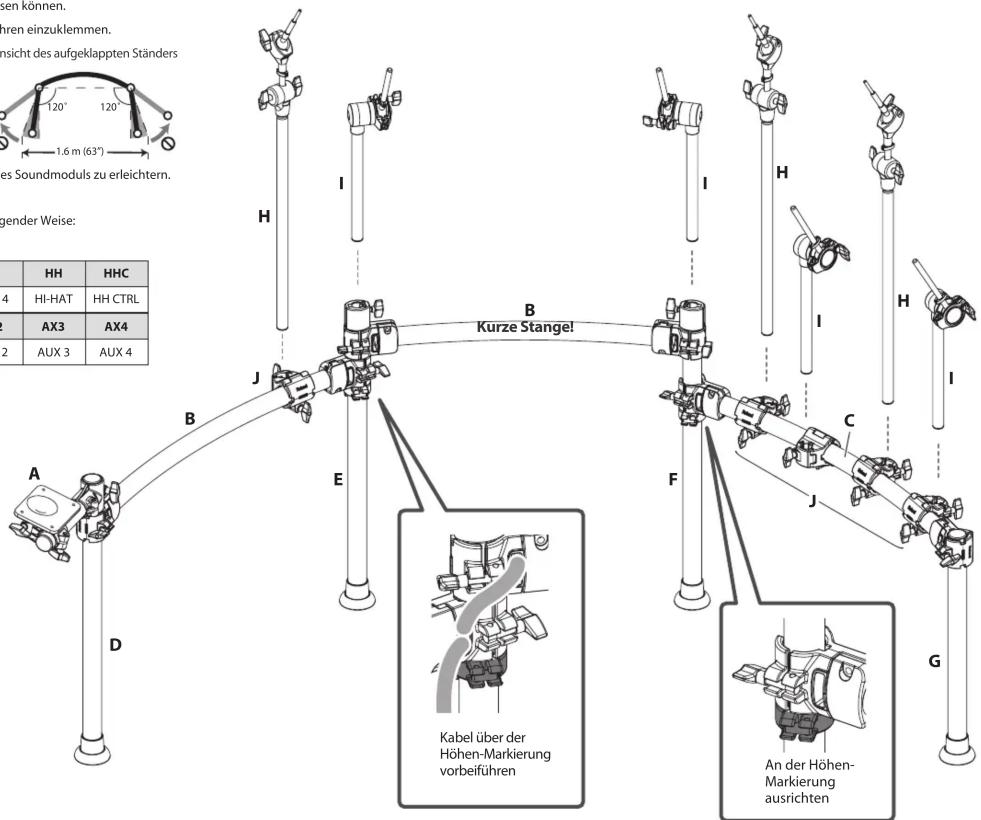

Aufbauen des Ständers
WICHTIGE SICHERHEITSHINWEISE:
* Stellen Sie sicher, das alle Flügelmuttern und Bolzen an allen Komponenten fest angezogen sind. Sie sollten vor jeder Performance überprüft und gegebenenfalls nachgezogen werden. Bei losen Schrauben oder Klammern besteht Verletzungsgefahr, da Pads oder andere Koponenten sich unerwartet lösen können.
* Seien Sie vorsichtig, sich beim Auf- und Abbau nicht die Finger zwischen den Rohren einzuklemmen.
* Flügelmuttern, Klammern und Bolzen etc. nicht mit Gewalt festziehen!
* Klappen Sie den Ständer nicht weiter als 120° auseinander. Die beiden äußeren Rohre dürfen nicht weiter als 1,6 Meter auseinander stehen. Anererseits können die Kabel im Inneren beschädigt oder der Ständerinstabil werden.
Ziehen Sie niemals mit Kraft an den Kabeln! *
* An den Enden der Kabel befinden sich Kennzeichnungen, um das Anschließen des Soundmoduls zu erleichtern. Details entnehmen Sie der Bedienungsanleitung des Moduls.
Die Kennzeichnungen korrespondieren mit den Trigger-Eingangsbuchsen in folgender Weise: (am Beispiel der Eingänge des TD-20X-Moduls)
| Kennzeichn. | KIK | SNR | T1 | T2 | T3 | T4 | HH | HHC |
| Buchse | KICK | SNARE | TOM 1 | TOM 2 | TOM 3 | TOM 4 | HI-HAT | HH CTRL |
| Kennzeichn. | CR1 | CR2 | RD | RDE | AX1 | AX2 | AX3 | AX4 |
| Buchse | CRASH1 | CRASH2 | RIDE | EDGE | AUX 1 | AUX 2 | AUX 3 | AUX 4 |


Copyright © 2009 ROLAND CORPORATION
Alle Rechte vorbehalten. Kein Nachdruck auch in Teilen ohne schriftliche Genehmigung durch die ROLAND CORPORATION.

Kompletter Aufbau

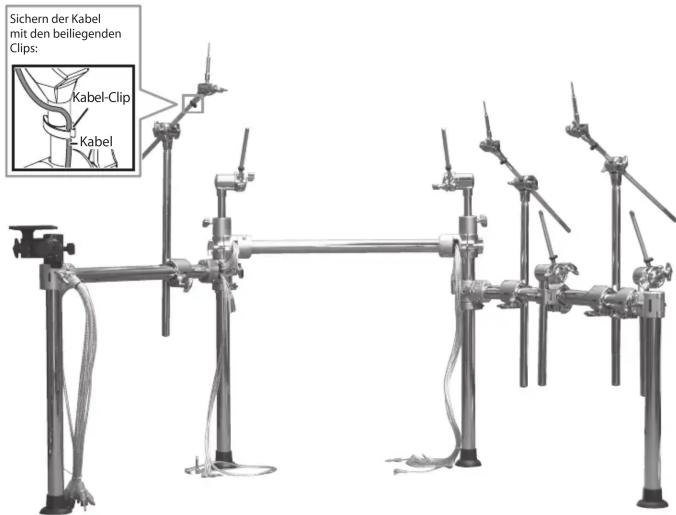

- Ansicht des aufgebauten Ständers

* Wir empfehlen die Verwendung eines optionalen Roland Drum-Teppichs (TDM-Serie), um einen sicheren Stand zu garantieren und das Verkratzen des Bodens zu verhindern.
Spezifikationen
- Platzbedarf
1,400 (B) x 950 (T) x 1,100 (H) mm (nur der Drum-Ständer)
1,600 (B) × 1,400 (T) × 1,250 (H) mm
20.5 kg (inkl. Pad- und Cymbal-Halterungen)
* Änderungen der technischen Daten ohne Vorankündigung vorbehalten.
□ Kabelbinder□ Aufbau-Anleitung (dieses Dokument)
