IPCB68620 - Sicherheitskamera ABUS - Kostenlose Bedienungsanleitung

Produkttyp	IP-Überwachungskamera
Modell	IPCB68620
Marke	ABUS
Stromversorgung	PoE (IEEE 802.3at) oder 12 V DC
Netzwerkanschluss	RJ45
MicroSD-Kartensteckplatz	Ja, bis zu 256 GB (Formatierung vor Verwendung erforderlich)
IR-LEDs	Intern, Reichweite abhängig von Umgebungsbedingungen
Tag-/Nacht-Umschaltung	Automatisch über Lichtsensor
Audio	Audioeingang (MIC/LINE) und Audioausgang (600 Ω)
Alarm E/A	Schalteingang (IN/GND) und Schaltausgang (OUT/GND, 12 V DC, max. 30 mA)
Montage	3-achsig verstellbare Halterung, abnehmbarer Sonnenschutz
Reset-Taste	Ja, unter der Bodenabdeckung (während des Einschaltens 30 Sekunden lang drücken)
Zertifizierungen	CE, EMV-Richtlinie 2014/30/EU, RoHS 2011/65/EU
Verwendungszweck	Innen- und Außenüberwachung (modellabhängig)
Reinigung	Trockenes Tuch; bei hartnäckigem Schmutz mit lauwarmem Wasser anfeuchten; keine Chemikalien
Wartung	Keine vom Benutzer zu wartenden Teile; nicht öffnen

Häufig gestellte Fragen - IPCB68620 ABUS

Wie setze ich die ABUS IPCB68620 auf Werkseinstellungen zurück?

Zum Zurücksetzen trennen Sie die Stromversorgung. Drücken und halten Sie die Reset-Taste (unter der Bodenabdeckung). Während Sie die Taste gedrückt halten, schließen Sie die Stromversorgung wieder an und halten Sie die Taste 30 Sekunden lang gedrückt. Lassen Sie die Taste los.

Welchen Speicherkartentyp unterstützt die IPCB68620?

Die Kamera unterstützt microSD-Karten bis zu 256 GB. Die Karte muss vor der ersten Verwendung formatiert werden. Legen Sie sie unter der Abdeckung auf der Unterseite der Kamera ein.

Kann ich PoE zur Stromversorgung der Kamera verwenden?

Ja, die Kamera unterstützt Power over Ethernet (PoE) Standard 802.3at. Alternativ können Sie ein 12 V DC Netzteil verwenden (achten Sie auf die richtige Polung).

Wie reinige ich das Kameraobjektiv und das Gehäuse?

Verwenden Sie ein sauberes, trockenes Tuch. Bei hartnäckigem Schmutz befeuchten Sie das Tuch leicht mit lauwarmem Wasser. Vermeiden Sie, dass Flüssigkeit in das Gerät eindringt. Verwenden Sie keine chemischen Reinigungsmittel.

Wie groß ist die IR-Reichweite der IPCB68620?

Die IR-Reichweite hängt von den Umgebungsbedingungen ab. Sie wird durch absorbierende Oberflächen (z. B. Asphalt) oder zu nahe Objekte (die kreisförmiges Ausbleichen verursachen) reduziert. Stellen Sie sicher, dass sich keine Objekte direkt vor dem Objektiv befinden.

Kann ich die Kamera im Freien verwenden?

Ja, die IPCB68620 ist für den Innen- und Außeneinsatz ausgelegt (modellabhängig). Der mitgelieferte Sonnenschutz schützt vor direkter Sonneneinstrahlung. Vermeiden Sie Feuchtigkeit, extreme Temperaturen und Staub.

Wie schließe ich Audiogeräte an die Kamera an?

Die Kamera verfügt über einen Audioeingang (MIC/LINE) und einen Audioausgang. Schließen Sie für den Eingang ein Mikrofon oder eine Line-Quelle zwischen IN und GND an (LINE: 2-2,4 Vss, 1 kΩ). Für den Ausgang schließen Sie einen Lautsprecher zwischen OUT und GND an (600 Ω Impedanz, 20 mW @ 16 Ω).

Was soll ich tun, wenn die Kamera nicht mehr funktioniert?

Überprüfen Sie zuerst die Stromversorgung und die Netzwerkverbindung. Wenn sie beschädigt erscheint oder nicht richtig funktioniert, stellen Sie die Verwendung ein und sichern Sie sie gegen unbeabsichtigte Nutzung. Öffnen Sie das Gerät nicht; wenden Sie sich zur Reparatur an einen Fachmann.

Kann ich die Kamera an der Decke oder Wand montieren?

Ja, die Kamera wird mit einer 3-achsig verstellbaren Halterung für flexible Montage geliefert. Stellen Sie sicher, dass die Oberfläche stabil ist und das Gewicht der Kamera tragen kann. Nicht auf instabilen Oberflächen installieren.

Wo finde ich das Benutzerhandbuch für die IPCB68620?

Sie können eine PDF-Version des Benutzerhandbuchs in Ihrer Sprache von www.abus.com über die Produktsuche herunterladen. Das Handbuch enthält detaillierte Software- und Hardwareanweisungen.

BEDIENUNGSANLEITUNG IPCB68620 ABUS

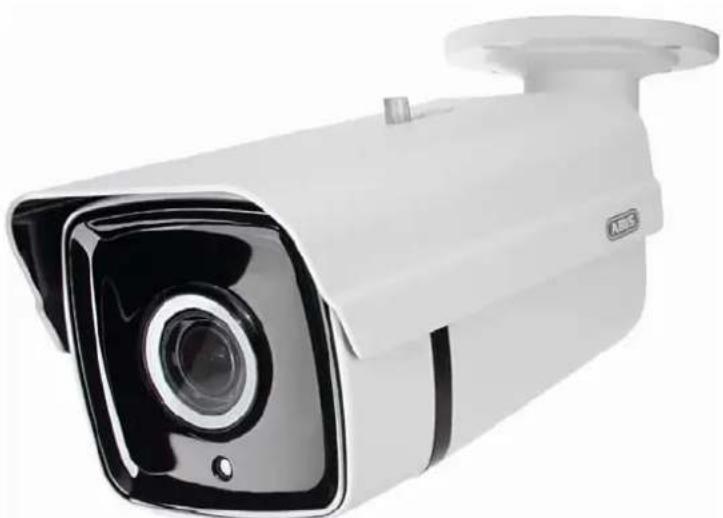

Abbildung: IPCB62520

(D) Installationsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

IPCB62520

Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU.

IPCB64520

Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU.

IPCB68520

Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU.

IPCB64620

Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU.

IPCB68620

Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU.

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an Ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit.

Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Wichtige Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Sehr geehrte Kundin, sehr geehrter Kunde,

die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

• Es sind keine für Sie zu wartenden Teile im Inneren des Produkts. Außerdem erlischt durch das Öffnen/Zerlegen die Zulassung (CE) und die Garantie/Gewährleistung.
• Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

• Nässe oder zu hohe Luftfeuchtigkeit
  • Extreme Kälte oder Hitze
• Direkte Sonneneinstrahlung
  • Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
• starke Vibrationen
  • starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
  • Die Kamera darf nicht auf unbeständigen Flächen installiert werden.

Allgemeine Sicherheitshinweise:

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw. könnten für Kinder zu einem gefährlichen Spielzeug werden.
• Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen nicht in Kinderhand gegeben werden.
• Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere
• Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie keine nicht kompatiblen Produkte an.
• Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte beachten.
• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das Gerät nicht in Betrieb nehmen!
• Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur eine Gefahr für Sie selbst dar, sondern auch für andere Personen.

Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Inhaltsverzeichnis

1. BESTIMMUNGSGEMÄße VERWENDUNG 5
2. SYMBOLERKLÄRUNG 5
3. HARDWAREBESCHREIBUNG 6

3.1 ANSCHLÜSSE....6

3.2 GEHÄUSEÜBERSICHT 6

3.3 WIEDERHERSTELLEN DER EINSTELLUNGEN (RESET) 7

3.4 SD-KARTEN EINSCHUB 7

3.5 SCHALTEINGANG / SCHALTAUSGANG 8

3.6 AUDIOEINGANG / AUDIOAUSGANG....8

3.7 HINWEIS ZUR VERWENDUNG DER INTEGRIERTEN IR-LEDS 9

1. WARTUNG UND REINIGUNG 10

4.1 FUNKTIONSTEST 10
4.2 REINIGUNG....10

1. ENTSORGUNG 10

1. Bestimmungsgemäße Verwendung

Diese Kamera dient zur Videoüberwachung im Innen- bzw. Außenbereich (je nach Modell) in Verbindung mit einem Aufzeichnungsgerät oder einem entsprechendem Anzeigegerät (z.B PC).

Eine andere Verwendung als oben beschrieben kann zur Beschädigung des Produkts führen, außerdem bestehen weitere Gefahren. Jeder andere Einsatz ist nicht bestimmungsgemäß und führt zum Verlust der Garantie bzw.

Gewährleistung; sämtliche Haftung wird ausgeschlossen. Dies gilt auch, wenn Umbauten und/oder Veränderungen am Produkt vorgenommen wurden.

Lesen Sie sich die Bedienungsanleitung vollständig und aufmerksam durch, bevor Sie das Produkt in Betrieb nehmen. Die Bedienungsanleitung enthält wichtige Informationen für Montage und Bedienung.

2. Symbolerklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z. B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Diese Bedienungsanleitung beschreibt die Hardware-Funktionen der Kamera. Für Informationen zur Software-Bedienoberfläche der entsprechenden Kamera lesen Sie bitte die Bedienungsanleitung Software des Produktes.

Die Bedienungsanleitungen in Landessprache als PDF Dokument finden Sie im Internet unter www.abus.com über die Produktsuche.

3. Hardwarebeschreibung

3.1 Anschlüsse

	ACHTUNG!Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen.
1: Netzwerkanschluss (RJ45, PoE 802.3at) 1 2 3 4		2: „ALARM“ (Schalteingang, Schaltausgang)3: „AUDIO“ (Audioeingang, Audioausgang)4: Spannungsanschluss, 12 VDC, Polarität ist zu beachten

3.2 Gehäuseübersicht

1: Objektiv
2: Lichtsensor für Tag/Nacht-Umschaltung
3: Kamerahalterung (in 3 Achsen verstellbar)
4: Sonnendach (abnehmbar, verschiebbar)

3.3 Wiederherstellen der Einstellungen (Reset)

Zum Bedienen der Reset Taste ist zuvor die Abdeckung an der Unterseite der Kamera zu entfernen.1. Machen Sie die Kamera spannungslos.2. Drücken Sie die Taste „Reset“ an der Kamera und halten Sie diese gedrückt.3. Verbinden Sie nun die Spannungsversorgung mit der Kamera (über Hohlstecker oder Power-over-Ethernet), und halten Sie die Taste „Reset“ für weitere 30 Sekunden gedrückt.

3.4 SD-Karten Einschub

Zum Installieren der Micro-SD Karte ist zuvor die Abdeckung an der Unterseite der Kamera zu entfernen. Der Micro-SD Karteneinschub befindet sich unter der Abdeckung.Max. SD Kartengröße: 256 GByte

Nach Installation der Micro-SD Karte ist die Formatierung der Karte durchzuführen, bevor diese verwendet werden kann.

3.5 Schalteingang / Schaltausgang

Die maximalen Belastungswerte sind zu beachten, andernfalls kann die Kamera irreparabel beschädigt werden.

Bezeichnung Anschlusshinweise
Schalteingang „IN“ Brücke zwischen „IN“ und „G“
„G“ (GND)
Schaltausgang „OUT“ 12 V DC, max. 30 mA, Anschlusspolarität der externen Schaltung ist zu beachten
„G“ (GND)

3.6 Audioeingang / Audioausgang

Bezeichnung Anschlusshinweise
Audioeingang „IN“ MIC / LINE Interface„G“(GND)		LINE: 2-2.4Vss, 1KΩ
Audioausgang „OUT“ Impedanz: 600 Ω„G“(GND)		Frequenzgang: 20 Hz – 20 kHzAusgangsleitung: 20 mW @ 16Ω

3.7 Hinweis zur Verwendung der integrierten IR-LEDs

Die IR Reichweite ist stark abhängig von den Umgebungsbedingungen. Falls die Umgebung im Kamerasichtfeld schlecht reflektierend ist, oder sich kein Objekt in der max. Ausleuchtungsreichweite befindet, so kann die Helligkeit des Videobildes in der Nacht zu gering sein. Dies hat eine schlechte Verwertbarkeit des Videobildes zur Folge.Weiterhin ist bei der Kamerainstallation zu achten, dass um das Kamerablickfeld sich keine Objekte in unmittelbarer Nähe befinden (z.B. Dachrinne oder Wand). Es kann in diesem Fall zu Reflektionen des IR Lichtes von diesen Objekten kommen. Die Effekte im Videobild wären ringförmige Überblendungen in entgegengesetzter Richtung des Objektes.Die IR Reichweite kann durch stark absorbierende Oberflächen reduziert sein (z.B. Asphalt).

4. Wartung und Reinigung

4.1 Funktionstest

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z. B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist
• das Gerät nicht mehr funktioniert
• eine längere Lagerung unter ungünstigsten Verhältnissen zurückliegt
- das Gerät beim Transport Beanspruchungen ausgesetzt war

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie zu überprüfende oder zu wartende Bestandteile im Inneren des Produkts – öffnen Sie es niemals.

4.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Geräteinnere kommen, dadurch wird das Gerät zerstört. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses angegriffen werden.

5. Entsorgung

Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Bitte wenden Sie sich an Ihren Händler bzw. entsorgen Sie die Produkte über die kommunale Sammelstelle für Elektroschrott.

IPCB62520 / IPCB64520 / IPCB68520 IPCB64620 / IPCB68620
