Marke	Livarno Lux
Modell	IAN 279115
Produkttyp	LED-Deckenleuchte / LED-Pendelleuchte
Betriebsspannung	230-240 V ~ 50 Hz
Nennleistung	20 W
Lichtquelle	LED-Modul (nicht austauschbar)
Schutzklasse	II
IP-Schutzart	IP20
Geeignet für	Innenräume, trockene geschlossene Räume
Montageart	Deckenmontage
Dimmbarkeit	Ja (Wandschalter oder eingebauter Dimmer bei ausgewählten Modellen)
Material	Kunststoff und Metall
Farbtemperatur	3000 K (warmweiß)
Lichtstrom	2000 lm
Garantie	36 Monate
Lieferumfang	1 Leuchte, 2 Dübel, 2 Schrauben, Montageanleitung
Sicherheitsklasse	II
Nicht dimmbare Modelle	14117008L, 14116802L
Dimmbare Modelle	14117108L, 14116902L
Installation	Erfordert einen qualifizierten Elektriker
Wartung	Nur mit einem trockenen, fusselfreien Tuch reinigen
Entsorgung	Getrennte Sammlung für Elektro- und Elektronik-Altgeräte
Zertifizierung	CE

Häufig gestellte Fragen - IAN 279115 Livarno Lux

Wie installiere ich die Livarno Lux IAN 279115 Leuchte?

Die Installation darf nur von einem qualifizierten Elektriker durchgeführt werden. Schalten Sie zuerst den Sicherungsautomaten aus. Markieren Sie mit der Montageplatte die Bohrlöcher, bohren Sie 6 mm Löcher, setzen Sie Dübel ein und befestigen Sie die Platte. Verbinden Sie das Netzkabel mit dem Anschlusskabel der Leuchte über den mitgelieferten Klemmblock, achten Sie auf die richtige Polarität (L, N). Befestigen Sie die Leuchte an der Platte und schalten Sie die Stromversorgung wieder ein.

Kann ich das LED-Modul ersetzen, wenn es ausfällt?

Nein, das LED-Modul ist fest eingebaut und nicht austauschbar. Wenn die Leuchte ausfällt, muss das gesamte Gerät ersetzt werden. Dies wird in der Anleitung aus Sicherheitsgründen vermerkt.

Ist diese Leuchte für die Verwendung im Badezimmer geeignet?

Nein, diese Leuchte ist nur für den Innenbereich in trockenen, geschlossenen Räumen geeignet. Sie ist nicht für feuchte oder nasse Bereiche wie Badezimmer ausgelegt. Vermeiden Sie Feuchtigkeitseinwirkung.

Wie funktioniert die Dimmerfunktion?

Bei dimmbaren Modellen (14117108L, 14116902L) verwenden Sie den eingebauten Touch-Dimmer oder den Wandschalter. Der Wandschalter schaltet zwischen Helligkeitsstufen um. Der Touch-Dimmer ermöglicht eine variable Helligkeit durch Drücken und Halten bis zur gewünschten Stufe. Ausschalten und wieder einschalten setzt auf maximale Helligkeit zurück.

Was soll ich tun, wenn die Leuchte flackert?

Flackern kann durch einen inkompatiblen Dimmer oder lose Verbindungen verursacht werden. Stellen Sie sicher, dass der Sicherungsautomat ausgeschaltet ist, und überprüfen Sie alle elektrischen Verbindungen auf festen Sitz. Wenn Sie einen externen Dimmer verwenden, ist dieser möglicherweise nicht kompatibel; verwenden Sie nur den mitgelieferten Dimmer (falls vorhanden) oder den Wandschalter.

Wie lange ist die Garantiezeit?

Die Livarno Lux IAN 279115 wird mit einer 36-monatigen Garantie ab Kaufdatum geliefert, die Material- und Verarbeitungsfehler abdeckt. Verbrauchsmaterialien wie LEDs sind ausgeschlossen.

Wie soll ich die Leuchte reinigen?

Trennen Sie die Stromversorgung und lassen Sie die Leuchte abkühlen. Reinigen Sie sie nur mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine Lösungsmittel, Benzol oder Scheuermittel, da diese die Oberfläche beschädigen können.

Kann ich diese Leuchte an einer abgeschrägten Decke installieren?

Die Anleitung enthält keine Angaben zur Installation an einer abgeschrägten Decke. Sie ist für die Standardmontage an einer flachen Decke ausgelegt. Für abgeschrägte Decken wenden Sie sich an einen qualifizierten Elektriker.

Kann ich einen handelsüblichen Unterputz-Dimmer verwenden?

Nur Modelle mit eingebautem Dimmer (14117108L, 14116902L) unterstützen die Dimmung über den mitgelieferten Touch-Schalter. Die Verwendung eines externen Dimmers kann zu Fehlfunktionen führen. Nicht dimmbare Modelle sollten nur mit einem Standard-Ein/Aus-Wandschalter verwendet werden.

Wie hoch ist der Stromverbrauch dieser Leuchte?

Die Nennleistung beträgt 20 W. Der tatsächliche Stromverbrauch kann je nach Nutzung leicht abweichen. Unter Nennbedingungen verbraucht sie 20 Watt pro Stunde.

BEDIENUNGSANLEITUNG IAN 279115 Livarno Lux

LED-DECKENLEUCHTE/ LED-PENDELLEUCHTE

Montage-, Bedienungs- und Sicherheitshinweise

IAN 279115

GB

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise

Seite 17

14117008L

Briloner Leuchten GmbH

Im Kissen 2

59929 Brilon

Germany

Briloner Leuchten GmbH

Im Kissen 2

59929 Brilon

Germania

Legende der verwendeten Piktogramme......Seite 18

Einleitung......Seite 18

Bestimmungsgemäße Verwendung......Seite 18

Lieferumfang......Seite 18

Teilebeschreibung......Seite 19

Technische Daten......Seite 19

Sicherheit......Seite 19

Sicherheitshinweise....Seite 19

Vorbereitung......Seite 20

Benötigtes Werkzeug und Material......Seite 20

Leuchte montieren......Seite 20

Inbetriebnahme......Seite 21

Wartung und Reinigung......Seite 21

Entsorgung......Seite 21

Informationen......Seite 21

Garantie......Seite 21

Konformitätserklärung......Seite 22

Hersteller / Service......Seite 22

Legende der verwendeten Piktogramme:
	Bedienungsanleitung lesen! Vorsicht! Stro	ggefahr!
	Watt (Wirkleistung)		Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet.
	Hertz (Frequenz) So verhalten Sie sich ric
	Volt (Wechselspannung)		Vorsicht vor heißen Oberflächen!
	Schutzklasse II		Entsorgen Sie Verpackung und Gerät umweltgerecht!
	Warn- und Sicherheitshinweise beachten!

LED-Deckenleuchte / LED-Pendelleuchte

●Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben Sich damit für ein hochwertiges Produkt entschieden.

Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Klappen Sie die Seite mit den Abbildungen aus. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter.

●Bestimmungsgemäße Verwendung

Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Die Leuchte kann auf allen normal entflammbaren Oberflächen befestigt werden.

Das Produkt ist nur für den Einsatz in privaten Haushalten und nicht für den kommerziellen Gebrauch vorgesehen.

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes.

1 LED-Deckenleuchte (Modell 14117008L/14116802L) bzw. LED-Pendelleuchte (14117108L/14116902L)
2 Dübel
2 Schrauben
1 Montage- und Bedienungsanleitung

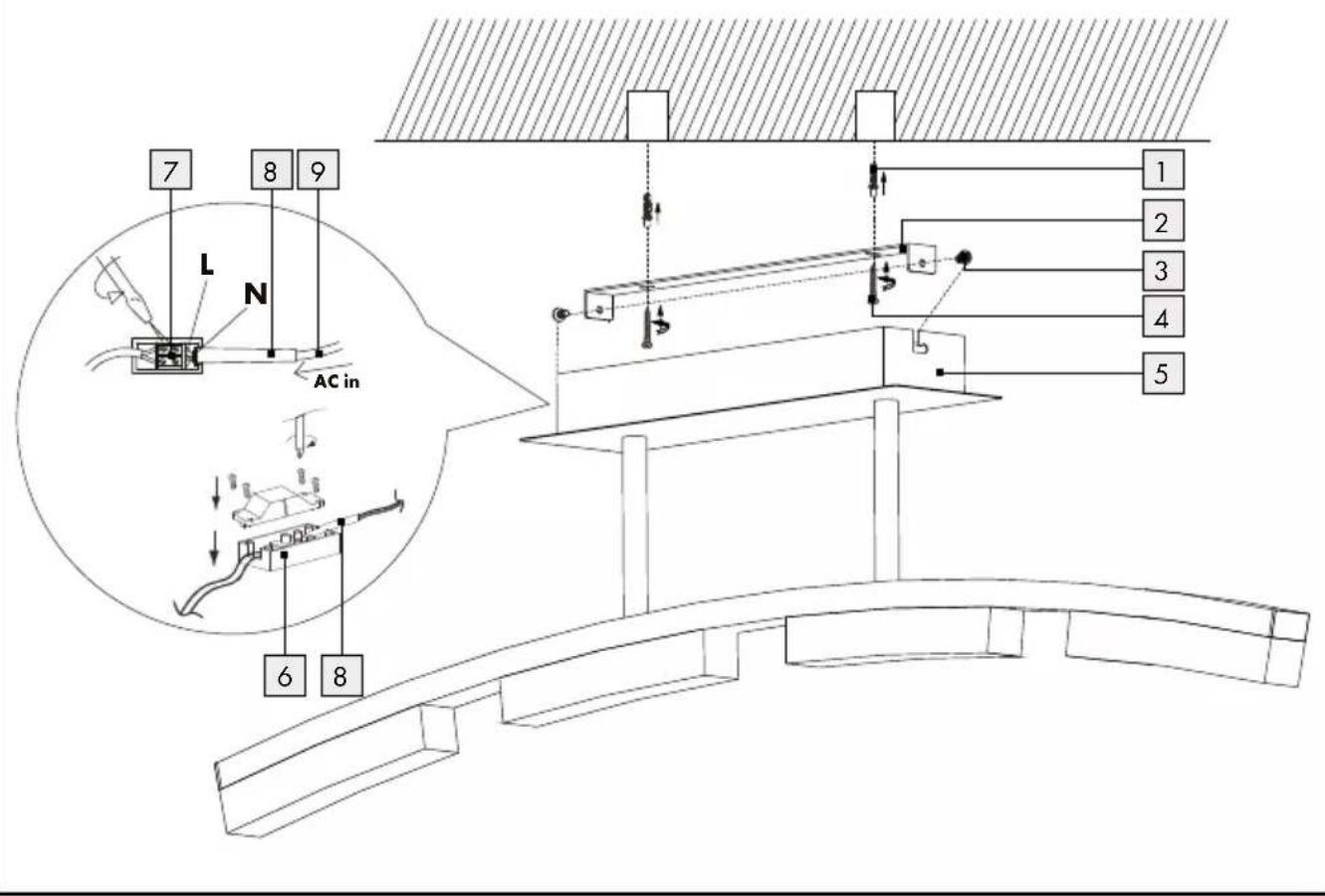

Teilebeschreibung

1 Dübel
2 Montagewinkel
3 Schrauben (Anschlussgehäuse)
4 Schrauben (Montagewinkel)
5 Anschlussgehäuse
6 Anschlusskasten
7 Lüsterklemme
8 Schutzschlauch
9 Netzanschlusskabel (extern)
10 Dimmschalter (Modell 14117108L / 14116902L)

TechnischeDaten

Artikelnr.:14117008Lbzw.

14116802L bzw.

14117108L bzw.

14116902L

Betriebsspannung: 230-240V \~ 50Hz

Nennleistung Leuchte: LED 20 W

Leuchtmittel: LED-Modul (fest verbaut)

Schutzklasse: II/

- Sicherheit

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen! Es dürfen ausschließlich mitgelieferte Einzelteile verwendet werden, da sonst jegliche Gewährleistungsanprüche erlöschen.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen

benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Lassen Sie die Leuchte oder das Verpackungsmaterial nicht achtlos liegen. Plastikfolien / -tüten, Kunststoffteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden.

Vermeiden Sie Lebensgefahr durch elektrischen Schlag

Lassen Sie die Elektroinstallation durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person durchführen.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen!
Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen.
Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (O-Stellung).
Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten.
Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (230-240V\~ 50Hz).
■ Stellen Sie sicher, dass bei der Montage keine Leitungen beschädigt werden.
Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag.

Modell 14116902L/14117108L:

Die Pendelleuchte ist nicht in der Länge verstellbar.

Vermeiden Sie Brand- und Verletzungsgefahr

Stellen Sie sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden.

Befestigen Sie die Leuchte nicht auf feuchtem oder leitendem Untergrund.

Nicht direkt in die Lichtquelle (Leuchtmittel, LED, etc.) hineinschauen. Die Lichtquelle (Leuchtmittel, LED, etc.) nicht mit einem optischen Instrument (z. B. Lupe) betrachten.

Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet.

Die Lichtquelle dieser Leuchte ist nicht ersetzbar; wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuchte zu ersetzen.

So verhalten Sie sich richtig

Montieren Sie die Leuchte so, dass sie vor Feuchtigkeit, Verschmutzung und zu starker Erwärmung geschützt ist.

Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Vernunft vor. Verwenden Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

Machen Sie sich vor der Verwendung mit allen Anweisungen und Abbildungen in dieser Anleitung sowie mit der Leuchte selbst vertraut.

• Vorbereitung

Benötigtes Werkzeug und Material

Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientierung. Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort.

• Bleistift / Markierwerkzeug
• Spannungsprüfer
• Schraubendreher

- Bohrmaschine

- Bohrer (ca. ø 6 mm)

- Seitenschneider

- Leiter

- Leuchte montieren

VORSICHT! STROMSCHLAGGEFAHR!

Entfernen Sie die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung), bevor Sie mit der Montage der Leuchte beginnen.

Entfernen Sie die seitlich am Anschlussgehäuse 5 sichtbaren Schrauben 3 und nehmen Sie den Montagewinkel 2 auf der Rückseite ab.

☐ Markieren Sie die Bohrlöcher mit Hilfe der im Montagewinkel 2 für die Schrauben vorgesehenen Langlöcher.

☐ Bohren Sie nun die Befestigungslöcher (ca. 6 mm, Tiefe ca. 40 mm). Stellen Sie sicher, dass Sie die Zuleitung nicht beschädigen.

☐ Führen Sie die Dübel 1 in die Bohrlöcher ein.

□ Befestigen Sie den Montagewinkel 2 mit den mitgelieferten Schrauben 4.

☐ Öffnen Sie den Anschlusskasten 6.

☐ Führen Sie das Netzanschlusskabel (extern) 9 durch den Schutzschlauch 8.

□ Verbinden Sie nun das Anschlusskabel der Leuchte mittels Lüsterklemme 7 mit dem Netzanschlusskabel (extern) 9.

Hinweis: Achten Sie darauf, dass Sie die einzelnen Leiter des Netzanschlusskabels (extern) jeweils richtig anschließen: stromführender Leiter, schwarz oder braun = Symbol L, Neutralleiter, blau = Symbol N, Schutzklasse II /☐.

Achten Sie darauf, dass der Schutzschlauch 8 richtig am Anschlusskasten 6 sitzt.

☐ Schließen Sie den Anschlusskasten 6.

□ Verschrauben Sie nun die Leuchte mittels der Schrauben 3 mit dem Montagewinkel 2.

Ihre Leuchte ist nun betriebsbereit.

☐ Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter wieder an.

Lösungsmittel, Benzin o.ä. Die Leuchte würde hierbei Schaden nehmen.

☐ Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter am Sicherungskasten ein (I-Stellung).

●Inbetriebnahme

Modell 14117008L/14116802L:

☐ Schalten Sie die Leuchte über den Wandschalter ein bzw. aus.
Dimmen Sie die Leuchte stufenweise über den Wandschalter.

Modell 14117108L/14116902L:

☐ Schalten Sie die Leuchte über den Wandschalter ein.

Hinweis: Beim Einschalten ist automatisch die höchste Dimmstufe eingestellt.

☐ DerDimmschalter 10 arbeitet stufenlos. Halten Sie den Dimmschalter 10 so lange gedrückt, bis Sie die gewünschte Helligkeit erreicht haben.
☐ Die Leuchtkraft kann über den Dimmschalter ^10 nur reduziert werden. Schalten Sie die Leuchte einmalig aus und ein, um die Dimmung erneut zu beginnen.
☐ Schalten Sie die Leuchte aus, indem Sie den Dimmschalter 10 einmalig drücken.

Achtung! Die Leuchte befindet sich immer noch im Stand-by-Betrieb. Betätigen Sie den Wandschalter, um die Leuchte vollständig aus zuschalten.

☐ Wenn sich die Leuchte im Stand-by-Betrieb befindet, können Sie diese durch das einmalige Drücken des Dimmschalters 10 einschalten.

● Wartung und Reinigung

⚠ VORSICHT! STROMSCHLAGGEFAHR!

Trennen Sie zur Reinigung die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (O-Stellung).

⚠ VORSICHT! VERBRENNUNGSGEFAHR DURCH HEISSE OBERFLÄCHEN! Lassen Sie

die Leuchte vollständig abkühlen.

■ Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch. Benutzen Sie keine

●Entsorgung

Die Verpackung und das Verpackungsmaterial bestehen ausschließlich aus umweltfreundlichen Materialien. Sie können in den örtlichen Recyclingbehältern entsorgt werden.

Das Symbol der durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung zugeführt werden muss. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Recycling hilft, den Verbrauch von Rohstoffen zu reduzieren und die Umwelt zu entlasten.

- Informationen

Garantie

Sie erhalten zum Zeitpunkt des Kaufs auf dieses Gerät 36 Monate Garantie. Das Gerät wurde sorgfältig produziert und einer genauen Qualitätskontrolle unterzogen. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellerfehler. Sollten sich dennoch während der Garantiezeit Mängel herausstellen, senden Sie das Gerät bitte an die aufgeführte Service-Adresse unter Angabe folgender Artikel-Nummer: 14117008L / 14116802L/14117108L/14116902L.

Von der Garantie ausgeschlossen sind Schäden durch nicht sachgemäße Handhabung, Nichtbe- achtung der Bedienungsanleitung oder Eingriff durch nicht autorisierte Personen sowie Verschleißteile (wie

Informationen

z.B. Leuchtmittel). Durch die Garantieleistung wird die Garantiezeit weder verlängert noch erneuert.

Konformitätserklärung CE

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Hersteller / Service

Briloner Leuchten GmbH

Im Kissen 2

59929 Brilon

Deutschland

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

BRILONER LEUCHTEN GMBH

Im Kissen 2

der Informationen: 07 / 2016 · Ident.-No.: 14117008L /

14116802L/14117108L/14116902L072016-RO
