PA805Z2 - Empfänger SHURE - Kostenlose Bedienungsanleitung

Produkttyp	Antennenverteiler und Gleichstromverteiler für UHF-Empfänger
Marke	Shure
Modell	PA805Z2
Abmessungen (B x H x T)	44 x 200 x 200 mm (1 HE, 19-Zoll-Rackeinbau)
Gewicht	1,5 kg
Stromversorgung	12 V DC, 2 A (externes Netzteil im Lieferumfang)
Anzahl Antenneneingänge	4 (BNC-Buchsen)
Anzahl Antennenausgänge	8 (BNC-Buchsen)
Frequenzbereich	470 – 698 MHz (UHF)
Verstärkung	0 dB (passiv)
Impedanz	50 Ohm
Betriebstemperatur	-18 °C bis +57 °C
Lagertemperatur	-29 °C bis +74 °C
Gehäusematerial	Stahlblech, pulverbeschichtet (schwarz)
Montage	19-Zoll-Rack, 1 Höheneinheit (1 HE)
Lieferumfang	PA805Z2, Netzteil, Montagewinkel, Bedienungsanleitung
Zertifizierungen	CE, FCC
Garantie	2 Jahre nach Registrierung
Reinigung	Mit trockenem, fusselfreiem Tuch abwischen
Sicherheitshinweis	Nur für Innenräume geeignet, Netzteil vor Feuchtigkeit schützen
Ersatzteile	Netzteil (PS40) und BNC-Kabel separat erhältlich
Reparierbarkeit	Wartung und Reparatur nur durch autorisiertes Shure-Servicecenter

Häufig gestellte Fragen - PA805Z2 SHURE

Wie schließe ich mehrere Shure-Empfänger an den PA805Z2 an?

Verbinden Sie die Antennenausgänge der Empfänger über BNC-Kabel mit den Eingängen des PA805Z2. Der Verteiler versorgt die Empfänger gleichzeitig mit Gleichstrom (Antennen-Gleichstromverteilung). Achten Sie auf die korrekte Polarität und verwenden Sie die mitgelieferten Kabel.

Kann der PA805Z2 im Freien verwendet werden?

Nein, der PA805Z2 ist ausschließlich für den Einsatz in trockenen Innenräumen konzipiert. Setzen Sie ihn nicht Regen oder hoher Luftfeuchtigkeit aus, da sonst die Elektronik beschädigt werden kann.

Welches Netzteil ist für den PA805Z2 geeignet?

Verwenden Sie ausschließlich das originale Shure-Netzteil (Typ PS40) mit 12 V DC und 2 A. Andere Netzteile können zu Fehlfunktionen oder Schäden führen.

Wie installiere ich den PA805Z2 in ein 19-Zoll-Rack?

Befestigen Sie die mitgelieferten Montagewinkel an den Seiten des Geräts. Schieben Sie das Gerät in das Rack und fixieren Sie es mit den Schrauben an den vorgesehenen Löchern. Die Einbauhöhe beträgt 1 HE.

Was bedeuten die LEDs auf der Frontplatte?

Die LEDs zeigen den Betriebszustand an: Grün leuchtend = Gerät eingeschaltet und funktionsbereit; aus = keine Stromversorgung. Bei Fehlern kann eine rote LED aufleuchten (siehe Bedienungsanleitung).

Wie reinige ich den PA805Z2 richtig?

Ziehen Sie vor der Reinigung den Netzstecker. Wischen Sie das Gehäuse mit einem weichen, trockenen und fusselfreien Tuch ab. Verwenden Sie keine aggressiven Reinigungsmittel oder Flüssigkeiten.

Gibt es eine Bedienungsanleitung auf Deutsch?

Ja, die Bedienungsanleitung liegt in deutscher Sprache bei. Sie können sie auch auf der Shure-Website als PDF herunterladen.

Kann der PA805Z2 mit Empfängern anderer Hersteller verwendet werden?

Ja, der PA805Z2 ist kompatibel mit den meisten UHF-Empfängern, die einen BNC-Antenneneingang und Gleichstromversorgung über das Koaxialkabel unterstützen. Überprüfen Sie die Spezifikationen Ihrer Empfänger.

Wie kann ich die Firmware des PA805Z2 aktualisieren?

Der PA805Z2 besitzt keine aktualisierbare Firmware. Es handelt sich um ein passives Gerät ohne interne Software.

Wo finde ich die Seriennummer des PA805Z2?

Die Seriennummer befindet sich auf einem Aufkleber auf der Rückseite des Geräts. Notieren Sie diese für den Garantiefall.

BEDIENUNGSANLEITUNG PA805Z2 SHURE

WICHTIGE SICHERHEITSHINWEISE

1. Diese Hinweise LESEN.
2. Diese Hinweise AUFBEWAHREN.
3. Alle Warnungen BEACHTEN.
4. Alle Anweisungen BEFOLGEN.
5. Dieses Gerät NICHT in Wassernähe VERWENDEN.
6. NUR mit einem sauberen Tuch REINIGEN.
7. KEINE Lüftungsöffnungen verdecken. Genügend Platz zur Luftzirkulations lassen und den Anweisungen des Herstellers Folge leisten.
8. NICHT in der Nähe von Wärmequellen wie zum Beispiel offener 20 Fläteses Produkt in keiner Weise modifizieren. Ansonsten könnte men, Heizkörpern, Wärmespeichern, Öfen oder anderen Wärme erzeug-Verletzungen und/oder zum Betriebsausfall kommen. genden Geräten (einschließlich Verstärkern) installieren. Kein offenes 21. Dieses Produkt muss innerhalb des vorgeschriebenen Temperaturk Feuer in der Nähe des Produkts platzieren. ichs betrieben werden.
9. Die Schutzfunktion des Schukosteckers nicht umgehen. Ein polarisierter Stecker verfügt über zwei unterschiedlich breite Kontakte. Ein geeßerteterrungen zu Symbolen

Stecker verfügt über zwei Kontakte und einen Erdungsstift. Bei dieser Steckerausführung dienen die Schutzleiter Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in die Steckdose passt, einen Elektriker mit dem Austauschen der veralteten Steckdose beauftragen.

1. VERHINDERN, dass das Netzkabel gequetscht oder darauf getreten wird, insbesondere im Bereich der Stecker, Netzsteckdosen und an Austrittsstelle vom Gerät.
2. NUR das vom Hersteller angegebene Zubehör und entsprechende Zusatzgeräte verwenden.
3. NUR in Verbindung mit einem vom Hersteller angegebenen oder dem Gerät verkauften Transportwagen, Stativ, Träger oder Tisch verden. Wenn ein Transportwagen verwendet wird, beim Verschieben Transportwagen vorsichtig vorgehen, um Verletzungen durch Umkipps zu vermeiden.

Vorsicht: Stromschlagrisiko

Vorsicht: Gefährdungsrisiko (siehe Hinweis.)

Gleichstrom

Wechselstrom

Ein (Versorgung)

Geräte durchgängig durch DOPPELTE ISOLIERUNG oder VER STÄRKTE ISOLIERUNG geschützt

Standby

Geräte sollten nicht im normalen Abfallstrom entsorgt werden

1. Bei Gewitter oder wenn das Gerät lange Zeit nicht benutzt wird, das Netzkabel HERAUSZIEHEN. ACHTUI
2. ALLE Reparatur- und Wartungsarbeiten von qualifiziertem Kundenstpersonal durchführen lassen. Ein Kundendienst ist erforderlich, w das Gerät auf irgendwelche Weise beschädigt wurde, z. B. wer Netzkabel oder der Netzstecker beschädigt wurden, wenn Flüssig

ACHTUNG: Die in diesem Gerät auftretenden Spannungen sind lebens fährlich. Das Gerät enthält keine Teile, die vom Benutzer gewartet dien können. Alle Reparatur- und Wartungsarbeiten von qualifiziertem Kunden wenn Personal durchführen lassen. Die Sicherheitszulassungen gelten nicht mehr, wenn die Werkseinstellung der Betriebsspannung geändert wird. Keiten

WACHTUNG: Dieses Produkt enthält eine Chemikalie, die nach Erkenntn des funk-US-Bundesstaats Kalifornien Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen kann.

1. Dieses Gerät vor Tropf- und Spritzwasser SCHÜTZEN. KEINE mit Wasser gefüllten Gegenstände wie zum Beispiel Vasen auf das Gerät STELLEN.

Allgemeine Beschreibung

Die Shure PA805Z2-RSMA ist eine passive Richtantenne, welche die • Hferringerte Interferenz

Übertragung durch eine Unterdrückung außeraxialer HF-Signale verbessert. Verbesserter HF-Signalrauschabstand

Werden die Antennen entfernt aufgestellt, so können sie direkt auf Sender ausgerichtet werden.

Die Antenne wird an einem Mikrofonstativ oder an der separaten Halterungsklammer zur Wandmontage angebracht und bietet im Vergleich zu standardmäßigen Halbwellen-Rundstrahlantennen die folgenden Vorteile:

- Antennenverstärkung (8 dBi) trägt dazu bei, einen Kabelverlust zu überwinden

Installationsanleitung

1. Die Kabellänge ermitteln, die erforderlich ist, um jede Antenne an den Empfänger oder den bzw. das Antennensplitter/Stromverteilersystem anzuschließen. Die kürzest mögliche Kabellänge verwenden, da längere Kabelführungen den Leistungs- und Signalverlust steigern. Wichtig: Nur verlustarme Reverse-SMA-Kabel verwenden, um einem Signalverlust vorzubeugen.

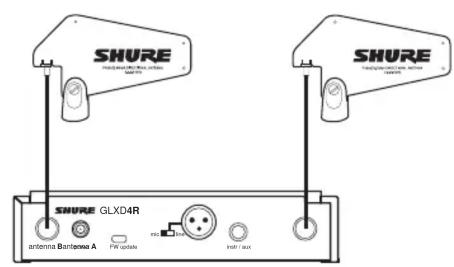

2. Reverse-SMA-Kabel verwenden, um eine Antenne mit den Anschlüssen ANTENNA A und ANTENNA B des Empfängers oder eines Antennensplitters/Stromverteilersystems zu verbinden.

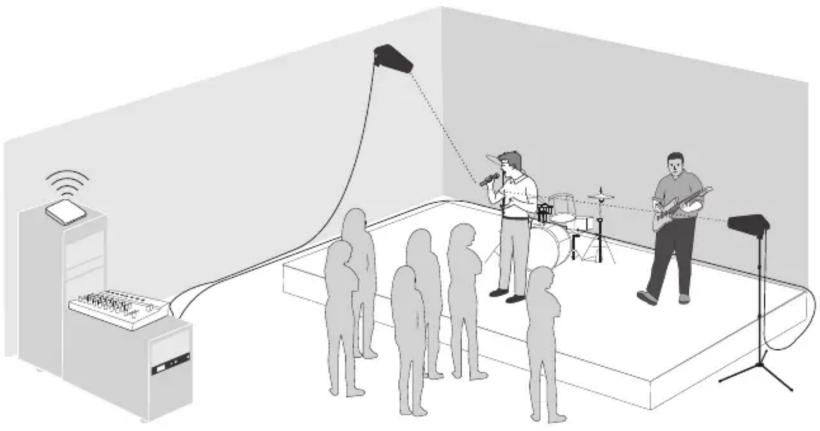

3. Antennen so platzieren, dass die Sichtverbindung zum Sender durch nichts behindert wird, auch nicht durch das Publikum. Antennen mit der Rückseite zu Störquellen (beispielsweise WLAN-Zugriffspunkte) auf die Sender ausrichten. Wenn sie weiter auseinander gestellt werden, verbessert dies die Diversitätsleistung. Für eine optimale Leistung den Abstand zwischen den Sendern und Antennen möglichst gering halten, indem die Antennen, statt im Publikumsbereich, in der Nähe der Bühne platziert werden.

Hinweis: Vor der Veranstaltung sollte die Funktion des Funksystems an den wichtigsten Stellen getestet werden. Die Antennenplatzierung variieren, um den stabilsten Empfang zu ermitteln. Gegebenenfalls Problemstellen markieren und die Vortragenden oder Ausführenden bitten, diese Bereiche zu meiden.

Weitere technische Unterstützung kann von der Shure-Kundendienstabteil angefordert werden.

Mitgeliefertes Zubehör

	95C313423-m-Reverse-SMA-Kabel (1)
Messing-Adapter	31B1856

Optionales Zubehör und Ersatzteile
	UA505-RSMAFernantennen-Montageklammer-Kit
tem)	UA846Z2Frequenz-Manager (Antennensplitter/Stromverteilersys-
ISM, DECT, 2,4 GHz)	UA221-RSMAPassiver Reverse-SMA-Antennensplitter (900 MHz
	UA802-RSMA0,6-m-Reverse-SMA-Kabel
	UA806-RSMA1,8-m-Reverse-SMA-Kabel
	95C313423-m-Reverse-SMA-Kabel
	UA825-RSMA7,6-m-Reverse-SMA-Kabel
	UA850-RSMA15,2-m-Reverse-SMA-Kabel
	UA8100-RSMA30,4-m-Reverse-SMA-Kabel
Sicherungsscheibe, Mutter	95A32436Reverse-SMA-Zentralbefestigungsadapter,

Technische Daten

Frequenzbereich

<2:1 Welligkeitsfaktor (VSWR)

2050 bis 2700 MHz

Antennenverstärkung

@ 2,45 GHz, typisch

8 dBi

3 dB Horizontale Keulenbreite

100 Grad

Effizienz

@2,45 GHz, typisch

89 %

Impedanz

50 Ω

Polarisierung

Linear

Vor-Rück-Verhältnis

@ 2,45 GHz, typisch

24 dB

Steckertyp

Reverse-SMA

Gesamtabmessungen

105 x 164 x 27,5 mm H x B x T

Nettogewicht

2,5 oz.

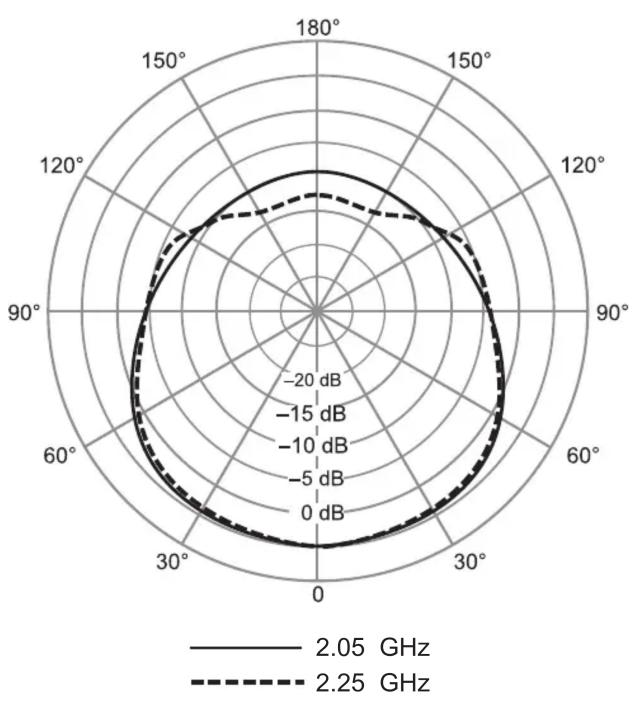

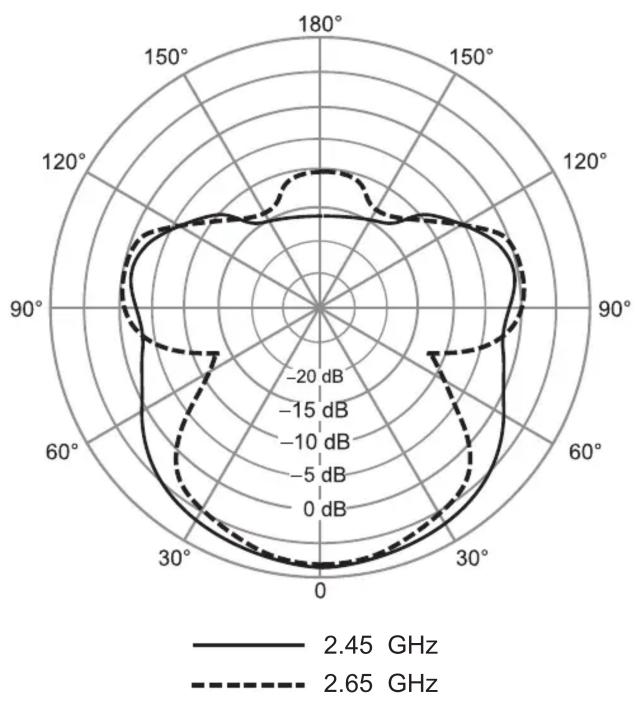

Richtcharakteristik

Zulassungen

Dieses Produkt entspricht den Grundanforderungen aller relevanten

Richtlinien der Europäischen Union und ist zur CE-Kennzeichnung berechtigt.

Die CE-Konformitätserklärung ist erhältlich bei: www.shure.com/europe/compliance
