Produkttyp	Kompakte Digitalkamera
Marke	Rollei
Modell	Nano 60
Sensorauflösung	16 Megapixel
Objektivtyp	Festbrennweite, Blende f/2.8
Digitalzoom	4x
Bildschirmgröße	2,7-Zoll-LCD
Videoauflösung	1920x1080 (Full HD) bei 30 fps
Speicher	SD/SDHC-Karte (bis 32 GB)
Stromversorgung	Wiederaufladbarer Lithium-Ionen-Akku (3,7 V, 600 mAh)
Akkulaufzeit	Bis zu 200 Aufnahmen
Abmessungen (BxHxT)	90 x 60 x 20 mm
Gewicht	120 g (inkl. Akku)
Schnittstelle	USB 2.0, HDMI Micro
Stativgewinde	Ja, 1/4 Zoll Gewinde
Blitz	Eingebaut, Auto/Ein/Aus/Rote-Augen-Reduzierung
Selbstauslöser	2 s, 10 s Verzögerung
Bildstabilisierung	Elektronisch
Fokusmodus	Automatisch, Makro, Unendlich
Weißabgleich	Automatisch, Tageslicht, Bewölkt, Leuchtstoff, Glühlampen
ISO-Bereich	Automatisch, 100, 200, 400, 800
Verschlusszeit	1/2000 s bis 2 s
Dateiformat	JPEG, AVI (Video)
Sprachen	Englisch, Französisch, Deutsch, Spanisch, Italienisch
Farboptionen	Schwarz, Silber

Häufig gestellte Fragen - Nano 60 ROLLEI

Wie schalte ich die Rollei Nano 60 ein?

Drücken und halten Sie den Einschaltknopf oben auf der Kamera für etwa 2 Sekunden, bis das Objektiv ausfährt und der LCD-Bildschirm angeht.

Wie lade ich den Akku auf?

Schließen Sie das mitgelieferte USB-Kabel an den USB-Anschluss der Kamera und das andere Ende an einen Computer oder USB-Netzadapter an. Die Kamera lädt im ausgeschalteten Zustand. Die LED-Anzeige erlischt, wenn der Akku vollständig geladen ist.

Welchen Speicherkartentyp unterstützt die Nano 60?

Sie unterstützt SD- und SDHC-Karten bis 32 GB. Verwenden Sie eine Klasse 4 oder höher für beste Leistung.

Wie übertrage ich Fotos auf meinen Computer?

Schalten Sie die Kamera ein und verbinden Sie sie über ein USB-Kabel. Der Computer erkennt sie als Wechseldatenträger. Alternativ können Sie die SD-Karte entnehmen und einen Kartenleser verwenden.

Wie setze ich die Kamera auf die Werkseinstellungen zurück?

Gehen Sie ins Menü, wählen Sie 'Setup' und dann 'Alles zurücksetzen'. Bestätigen Sie Ihre Auswahl. Dadurch werden alle benutzerdefinierten Einstellungen gelöscht, aber nicht Ihre Fotos.

Wie verwende ich den Blitz?

Drücken Sie wiederholt die Blitztaste (Blitzsymbol), um durch die Modi zu schalten: Automatik, Aufhellblitz, Rote-Augen-Reduzierung und Aus. Der Blitz klappt in den Automatikmodi automatisch auf.

Wie mache ich ein Selfie?

Aktivieren Sie den Selbstauslöser durch Drücken der Selbstauslösetaste auf der Rückseite. Wählen Sie eine Verzögerung von 2 oder 10 Sekunden. Rahmen Sie sich ein, drücken Sie dann den Auslöser und warten Sie den Countdown ab.

Wie nehme ich ein Video auf?

Drücken Sie die Movie-Taste (roter Punkt) auf der Rückseite. Die Kamera beginnt mit der Videoaufnahme. Drücken Sie erneut, um zu stoppen. Videos werden im AVI-Format gespeichert.

Wie reinige ich das Objektiv?

Verwenden Sie ein weiches, fusselfreies Mikrofasertuch. Wischen Sie die Linse vorsichtig in kreisenden Bewegungen. Vermeiden Sie Flüssigkeiten oder scharfe Reinigungsmittel. Bei hartnäckigem Schmutz befeuchten Sie das Tuch leicht mit destilliertem Wasser.

Die Kamera schaltet sich nicht ein. Was soll ich tun?

Stellen Sie zunächst sicher, dass der Akku geladen ist. Schließen Sie die Kamera an ein Ladegerät an und warten Sie 30 Minuten. Wenn sie immer noch nicht angeht, versuchen Sie, den Akku zu entfernen und wieder einzusetzen. Wenn das Problem weiterhin besteht, kontaktieren Sie den Rollei-Kundendienst.

BEDIENUNGSANLEITUNG Nano 60 ROLLEI

Hinweise zum Gebrauch

» Kamera nicht selbst demontieren. Sie enthält Hochspannungselemente, die gefährlich sein können. Außerdem erlischt die Garantie.
» Bei beschädigtem Gehäuse keine Innenteile berühren, um elektrischen Schlag zu vermeiden.
» Falls die Kamera naß werden sollte, aus dem gleichen Grund Batterie entnehmen.

Batteriehinweise

» Die Kamera funktioniert nicht ohne Batterie.
» Beim Einlegen auf richtige Batteriepolung achten.
» Batterie nicht wiederaufladen, kurzschließen oder demontieren, nicht ins Feuer werfen, keiner Feuchtigkeit aussetzen, außer Reichweite von Kindern und Tieren halten. nicht in den Hausmüll werfen.

Die Rollei Nano löst nicht aus, wenn...

keine Batterie eingelegt oder die Batterie leer ist,
der Objektivschieber geschlossen (Kamera ausgeschaltet) ist,
gezoomt oder der Film zurückgespult wird,
der zurückgespulte Film noch in der Rollei Nano liegt,
der Blitz ist noch nicht aufgeladen ist,
das Filmfach offen ist,
kein Film eingelegt ist.

Ein Mikrocomputer steuert die Nano elektronisch. In seltenen Fällen kann es durch starke elektrische oder magnetische Felder zu Störungen kommen. In diesem Fall die Batterie für 2 – 3 Minuten entnehmen. Nach erneutem Einsetzen sollte eine eventuelle Störung behoben sein.

INHALTSVERZEICHNIS

Wir wünschen Ihnen viel Erfolg beim Fotografieren mit der Rollei Nano. Bitte lesen Sie diese Anleitung vor Gebrauch sorgfältig durch, damit Sie die vielen Möglichkeiten Ihrer Kamera optimal nutzen können.

Empfehlung aus dem Vorbeugungsprogramm der Kriminalpolizei:

Wer seine Wertsachen dauerhaft kennzeichnet, fotografiert und auflistet, verdirbt Hehlern den Absatz und erspart sich unnötigen Ärger.

Vorbereitung

Bezeichnung der Teile	>	4
LCD-Monitor	>	6
APS-Funktionen	>	7
Sucher/Autofokus-LED	>	9
Batterie einlegen	>	10
Batteriekontrolle	>	11
Film einlegen	>	12
Film zurückspulen	>	13
Dioptrieneinstellung/Trageschlaufe anbringen	>	14
Kamera einschalten/zoomen	>	15

Fotografieren

Kamerahaltung	> 16
Fotografieren	> 17
Schärfespeicher	> 18
Datumsaufdruck	> 19

Titelaufdruck	> 21

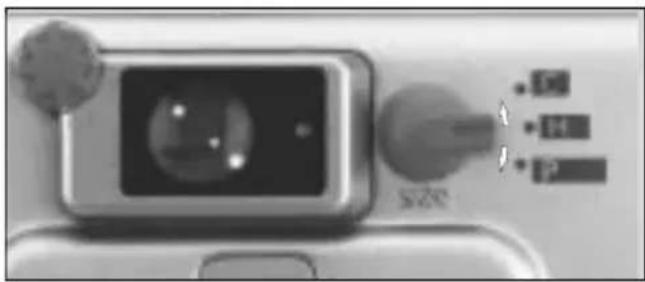

Bildformate	> 22
Blitzfunktionen	> 23

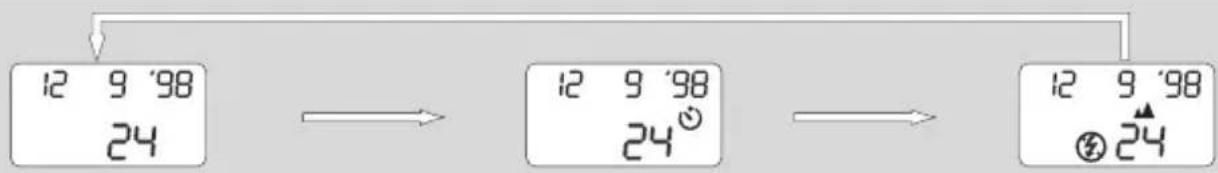

Aufnahmefunktionen	> 24
Anti-Rotaugen-Licht	> 25
Tageslicht-Aufhellblitz	> 26

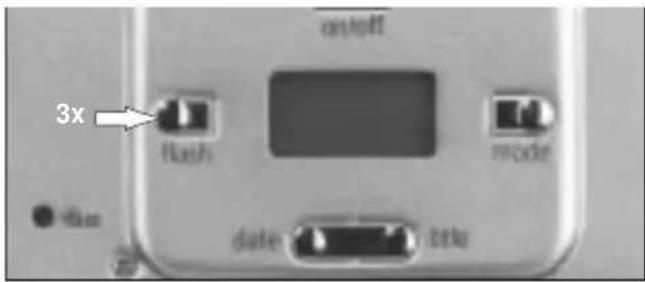

Langzeit-Synchronisation	> 27
Blitzabschaltung	> 28

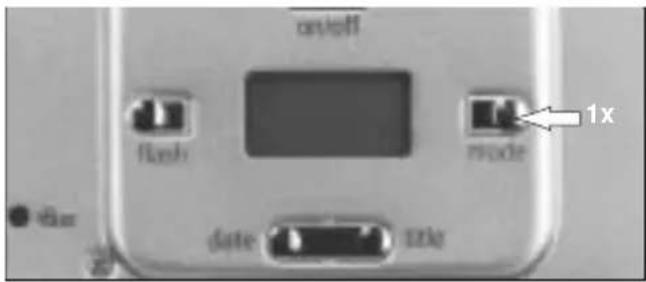

Selbstauslöser	> 29
Unendlich-Einstellung	> 30

Sonstiges

Pflege und Aufbewahrung	> 31
Fehlersuche	> 32
Technische Daten	> 32
Kurz-Hinweise	> 34

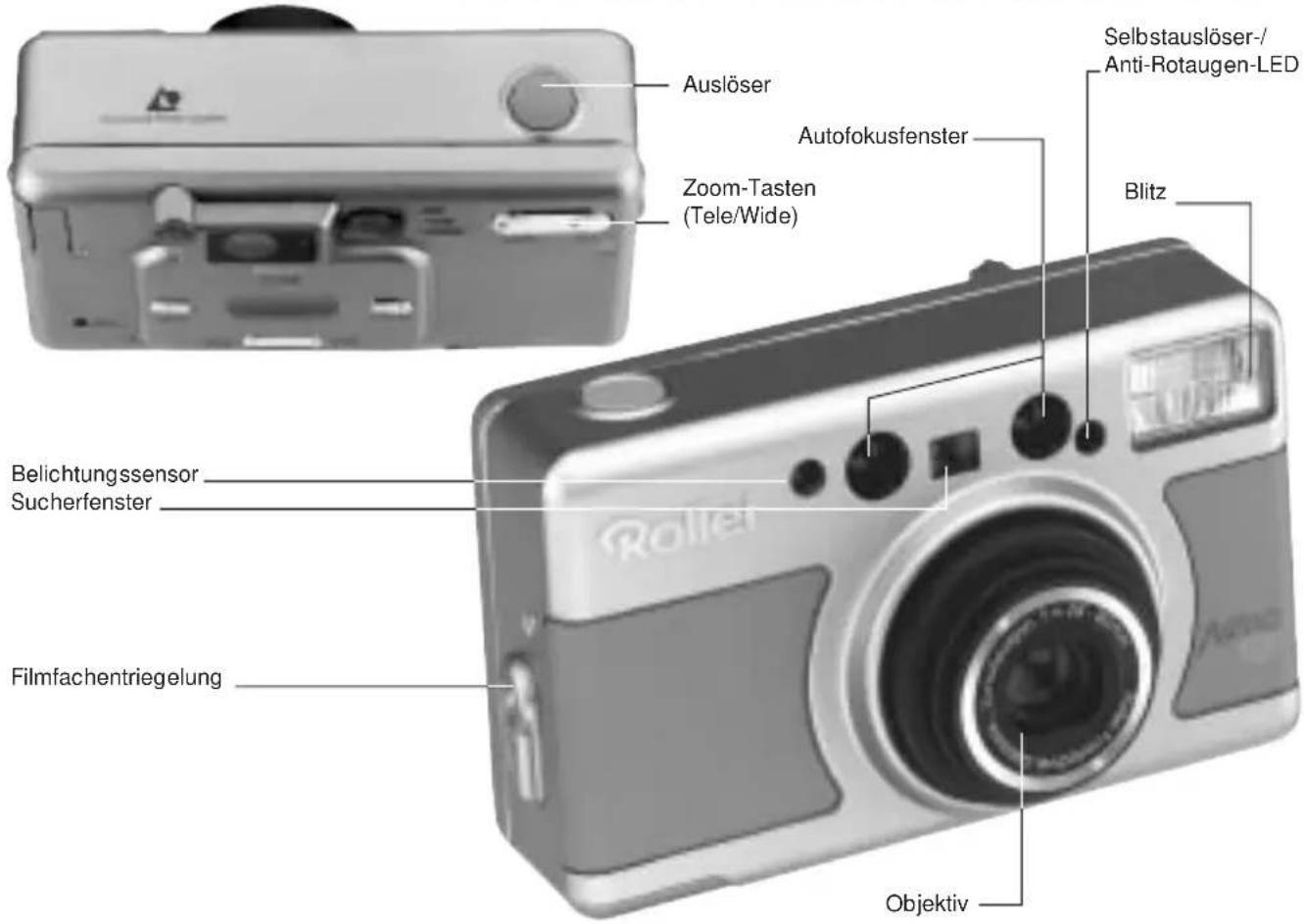

BEZEICHNUNG DER TEILE

Auslöser Autofokusfenster Zoom-Tasten (Tele/Wide) Selbstauslöser-/Anti-Rotaugen-LED Blitz Belichtungssensor Sucherfenster Filmfachentriegelung Objektiv

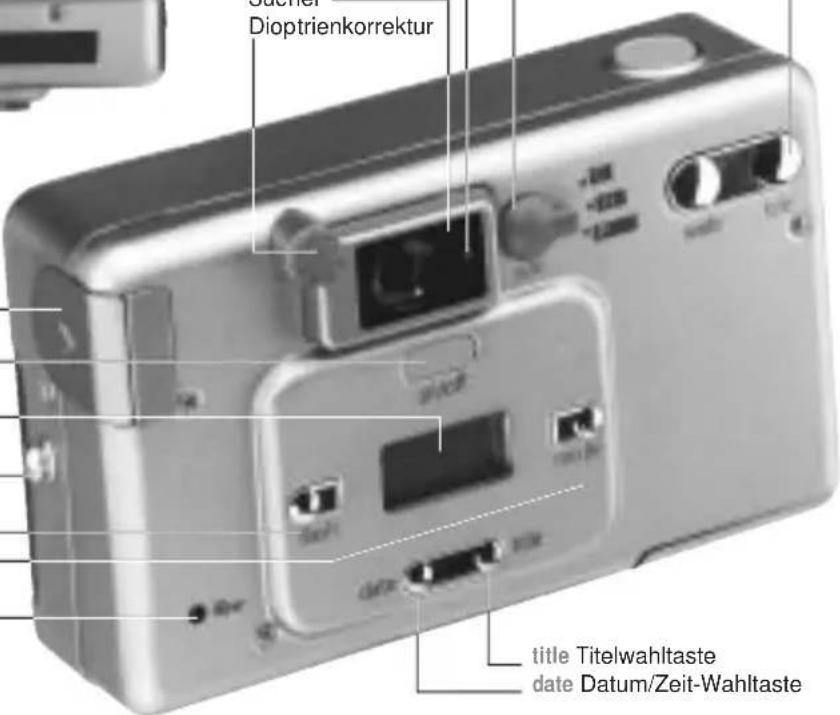

BEZEICHNUNG DER TEILE

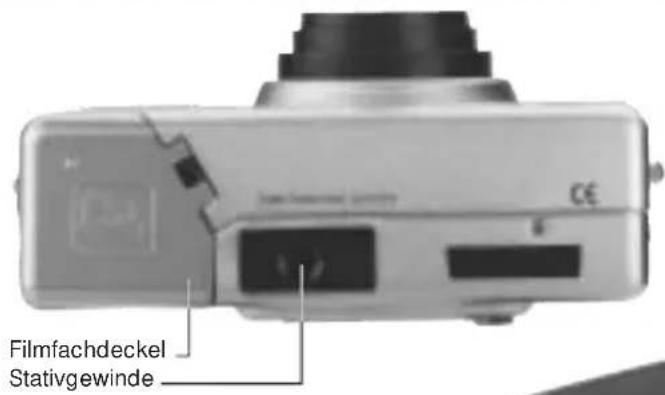

Filmfachdeckel Stativgewinde

Autofokus- Kontroll-LED (grün) Sucher Dioptrienkorrektur
_C/H/P-Hebel (Bildformat)
Zoom-Tasten (wide/tele)

Batteriefachdeckel

on/off Hauptschalter

LCD-Monitor

Trageschlaufenöse

flash Blitzfunktionstaste

mode Aufnahmefunktionstaste

Rückspulstarttaste

Dioptrienkorrektur title Titelwahltaste date Datum/Zeit-Wahltaste

title Titelwahltaste date Datum/Zeit-Wahltaste

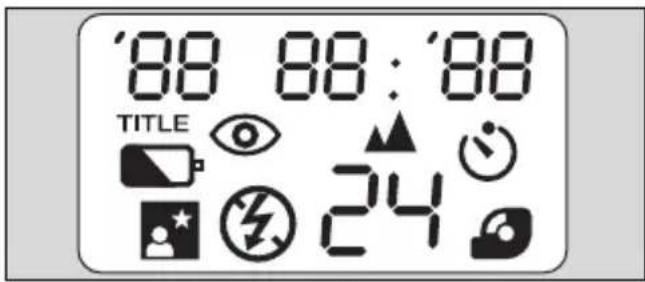

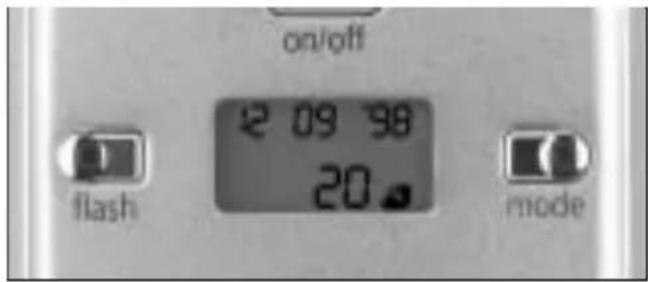

LCD-MONITOR

'88 88: '88 TITLE 24

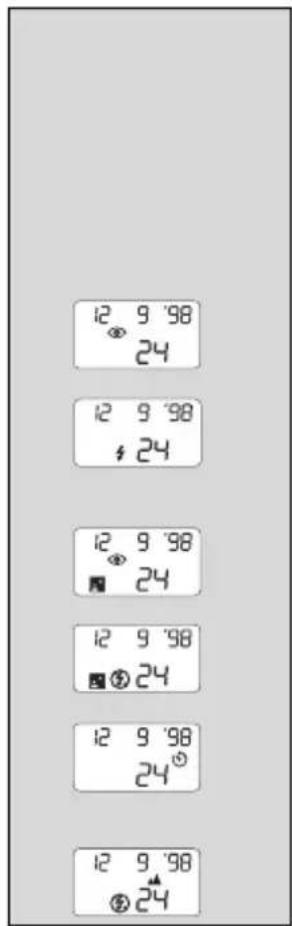

LCD-Monitor

00 00 00 Datum/Zeit/Titelnummer

TITLE Titelspeicheranzeige

Batteriekontrolle S. 11

Unendlich-Einstellung S. 30

Selbstauslöser S. 29

Anti-Rotaugen-Funktion S. 25

Langzeitsynchronisation S. 27

Blitzabschaltung S. 28

Aufhellblitzen S. 26

24 Bildzählwerk

Filmladesymbol

on/off 2 09 38 20 flash mode

Bitte beachten

Bei ausgeschalteter Kamera zeigt das LC-Display Datum und Bildzahl.

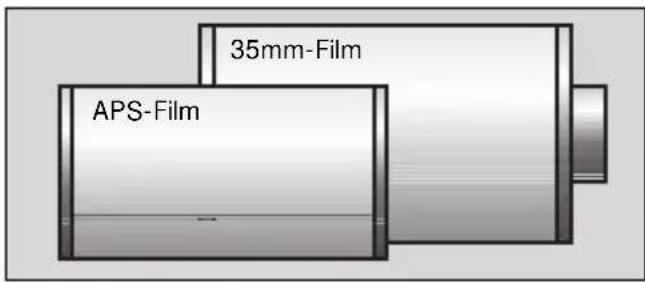

APS-(ADVANCED PHOTO SYSTEM)-FUNKTIONEN

35mm-Film APS-Film

1. Neues Filmformat IX-240

Die Patrone ist kleiner als die des normalen 35mm-Films. So ist der APS-Film vor und nach der Belichtung vollständig geschützt.

Das Filmeinlegen ist einfacher und sicherer.

Index-Print

C = classic
H = HDTV
P = Panorama

Mit dem entwickelten Film und den Vergrößerungen wird ein Index-Print geliefert. Der Index-Print zeigt auf einem Blatt alle Aufnahmen im Kleinformat mit Bildnummer und gewähltem Format (C/H/P). Die Angabe der Film-Identifikationsnummer garantiert die sichere Zuordnung von Film und Index-Print.

ADVANCED PHOTO SYSTEM™

3. Informationsaustausch (IX-Funktion)

Alle für eine typgerechte Verarbeitung des Films nötigen Informationen sind (magnetisch oder optisch) gespeichert. Die PQI (Print Quality Improvement)-Funktion ermöglicht eine bestmögliche Qualität der Vergrößerungen. Bildformat und Titel für den Rückseitenaufdruck können nachträglich geändert werden

Bitte beachten

Fachgerechte Entwicklung garantieren Fotogeschäfte mit dem APS-Symbol.

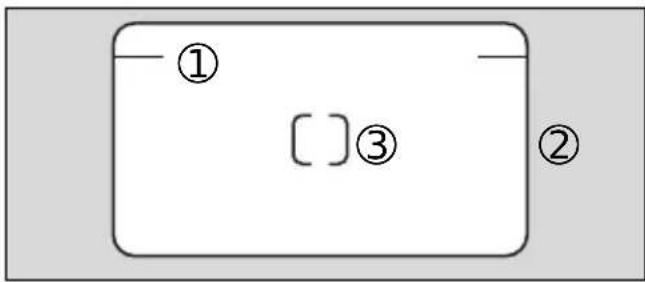

SUCHER/AUTOFOKUS-LED

① [ ]③ ②

Sucher

① Bildfeldbegrenzung bei Nahaufnahme (70 cm)
② Bildfeldbegrenzung
③ Autofokus-Meßfeld

Bei leichtem Andrücken des Auslösers leuchtet die grüne Kontroll-LED auf.
LED leuchtet: Auslösen möglich
LED blinkt schnell: Motiv zu nahe (unter 70cm). Der Auslöser blockiert.
LED blinkt langsam: Verwacklungsgefahr. Kamera auflegen oder Stativ verwenden.

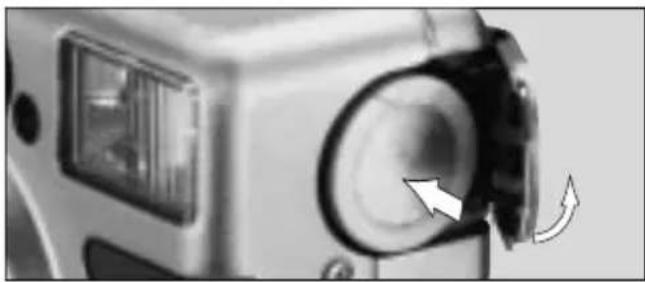

BATTERIE EINLEGEN

Batteriefach wie abgebildet öffnen.
Neue Batterie richtig herum (Plus-Pol voran) einlegen.
Batteriefachdeckel schließen.

Bitte beachten

Nur eine Lithium-Batterie des Typs CR2 verwenden.

Nach 3 Minuten Nichtbenutzung schaltet die Rollei Nano automatisch ab, um Energie zu sparen.
Bei längerem Nichtgebrauch der Kamera die Batterie entnehmen.
Datumseinstellung nach einem Batteriewechsel überprüfen.

BATTERIEKONTROLLE

12 9 '98 24

12 9 '98 24

12 9 '98 24

Batteriekontrolle

Das LCD-Symbol informiert über den Batteriezustand.

Kein Symbol – Batterie in Ordnung
Symbol erscheint – Batterie reicht noch für wenige Filme. Ersatz-Batterie bereithalten.
Symbol blinkt – Batterie leer, Auslösen nicht mehr möglich. Neue Batterie einsetzen.

Bitte beachten

Batterie nur bei ausgeschalteter Kamera wechseln.
Bei Kälte oder auf Reisen Ersatz-Batterie mitnehmen.
Bei niedrigen Temperaturen läßt die Batterieleistung nach. Mit normaler Temperatur erreicht die Batterie wieder ihre alte Leistung.
Batterie kann bei eingelegtem Film gewechselt werden.

FILM EINLEGEN

voll belichtet/nicht entwickelt

entwickelt

Film einlegen

1. Entriegelungshebel wie abgebildet betätigen, Deckel aufklappen.
2. Filmpatrone in das Filmfach legen.
3. Deckel zudrücken, bis er mit einem Klicken einrastet. Dann spult die Kamera den Film automatisch zum ersten Bild vor.
4. Filmempfindlichkeit und Gesamtbildzahl werden im LC-Display angezeigt. (Nach 2 s erscheint statt der Filmempfindlichkeit wieder das Datum.)
5. Wenn der Film nicht richtig transportiert wird, blinkt das E-Symbol im LC-Display. In diesem Fall Einlegevorgang wie beschrieben wiederholen.

Bitte beachten

Diese Kamera ist für APS-Filme (IX-240) geeignet.
Die Patrone zeigt den Filmstatus.
○ unbelichtet
D teilbelichtet
× voll belichtet/nicht entwickelt
□ entwickelt
Die Patrone muß das Symbol ○ zeigen (Nano 80). oder das Symbol ○ bei der Nano 60. Andere Filme (Symbole D, ×, D können nicht verwendet werden.
Film nur mit Batterie in der Kamera einlegen.
Filmfach nur nach Zurückspulen des Films öffnen.
Filmfach nicht mit Gewalt schließen.
Die Kamera stellt die Filmempfindlichkeit automatisch ein.
Beispiele für Filmempfindlichkeiten:
I-200(ISO 200)/I-400 (ISO 400)
Das Bildzählwerk zählt rückwärts und zeigt die Zahl der verbleibenden Aufnahmen.

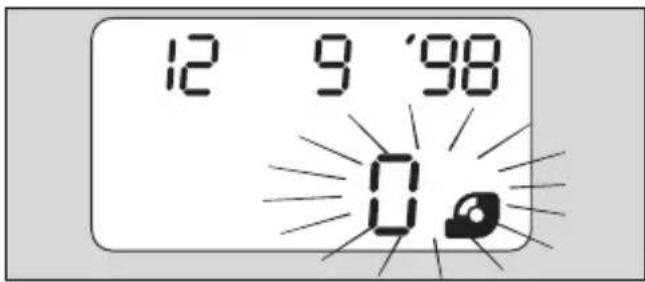

FILMZURÜCKSPULEN

12 9 '98 0

Automatisches Zurückspulen

Der voll belichtete IX-Film wird automatisch zurückgespult.
Bei vollständig zurückgespultem Film zeigt das Bildzählwerk 0 und das Symbol blinkt.
Filmfach öffnen
Film entnehmen

flash date 10000000000000000000000000000000000000000000000000000000000000000000000000000000000

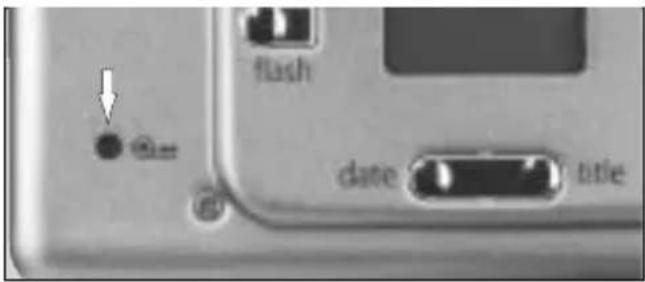

Manueller Rückspulstart/MRC-Funktion

Teilbelichtete Filme können durch Drücken des manuellen Rückspulstartknopfes jederzeit zurückgespult werden. Die Filmpatrone zeigt anschließend das Symbol für teilbelichtet D. Dieser Film kann zu einem späteren Zeitpunkt weiter belichtet werden. Der Film wird hierbei auf das nächste unbelichtete Bild vortransportiert. (MRC-Funktion, nur Nano 80)

Bitte beachten

Stoppt der Motor, bevor die 0 erscheint, neue Batterie einlegen.
Rückwand nicht öffnen, bevor der Film mit neuer Batterie vollständig zurückgespult worden ist.

DIOPTRIENEINSTELLUNG TRAGESCHLAUFE ANBRINGEN

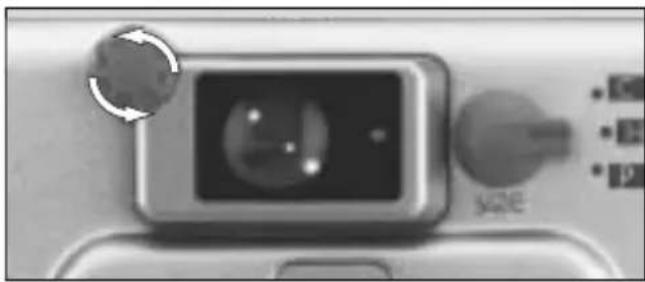

Dioptrieneinstellung

Objektiv auf tele stellen und an der Dioptrieneinstellung drehen, bis das Bild scharf erscheint.

Trageschlaufe anbringen

Trageschlaufe wie abgebildet befestigen.

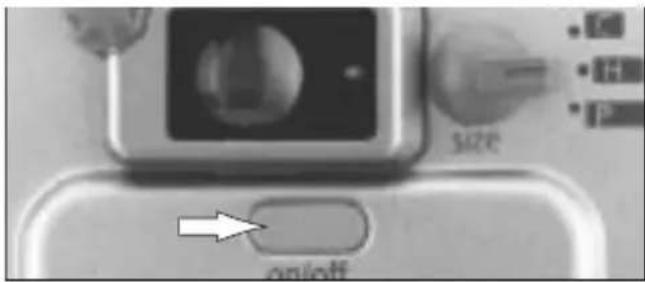

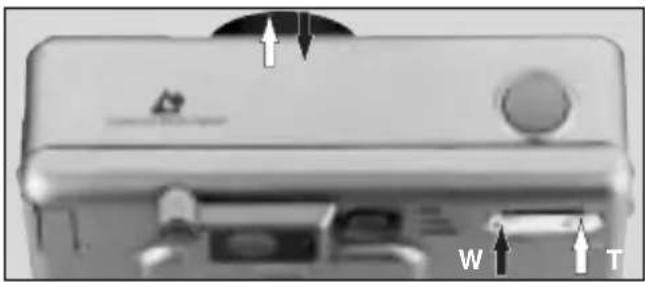

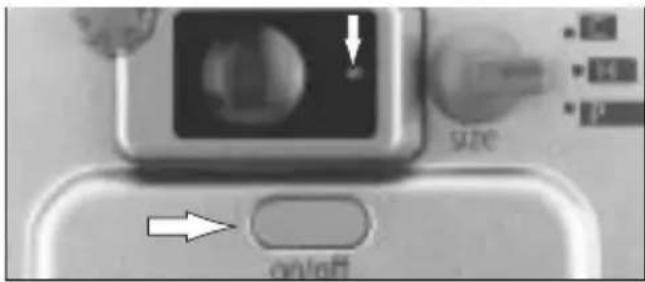

KAMERA EINSCHALTEN / ZOOMEN

Kamera Einschalten / Zoomen

Hauptschalter drücken. Die Objektivabdeckung öffnet sich, die LCD-Anzeigen erscheinen.
Motiv durch den Sucher anvisieren und mit der Zoomtaste den gewünschten Bildausschnitt wählen.
Für größere Abbildung entfernter Motive oder Nahaufnahmen auf tele drücken, für Weitwinkelaufnahmen auf wide (Weitwinkel).

Zum Ausschalten on/off erneut drücken.
Objektiv kehrt dann automatisch in Ruhestellung zurück, die Lamellen schließen sich.
Wenn die Kamera länger als 3 Minuten nicht benutzt wird, schaltet sie sich automatisch wieder aus.

Erhält das Objektiv während des Zoomens einen Stoß oder wird in seiner Bewegung behindert, erscheint E auf dem LC-Display. In diesem Fall Kamera aus- und wieder einschalten.

KAMERAHALTUNG

Mit der Hand durch die Trageschlaufe greifen.
Kamera ruhig und fest mit beiden Händen halten, besonders bei Tele, um nicht zu verwackeln.
Ellbogen möglichst am Körper abstützen.
Kamera nahe ans Auge halten, damit das ganze Bild zu überblicken ist.
Langsam, nicht ruckartig den Auslöser drücken.

Objektiv, Autofokus- und Belichtungssensor-Fenster sowie den Blitz nicht durch Finger, herabhängende Haare oder der Trageschlaufe verdecken.
Bei Hochformataufnahmen sollte der Blitz oben sein, damit die Lichtrichtung möglichst natürlich wirkt.

FOTOGRAFIEREN

Motiv mit dem Autofokus-Meßfeld in der Mitte des Sucherbildes anvisieren. (S. 9)

Den Auslöser leicht drücken. Wenn die grüne LED aufleuchtet, ist die Entfernung eingestellt.
Zum Fotografieren den Auslöser ganz herunterdrücken.
Den Auslöser vorsichtig drücken, um nicht zu verwak- keln.
Bei Entfernungen von weniger als 0,7 m bei Weitwinkel (28mm) bzw. 0,75 m bei Tele (80mm) blinkt die grüne AF-LED und der Auslöser ist blockiert.

Bei zu wenig Licht blitzt die Rollei Nano automatisch.
Blitzbereich für richtige Belichtung (ISO 200)

Weitwinkel Tele

Solange der Blitz noch aufgeladen wird, ist Auslösen nicht möglich.

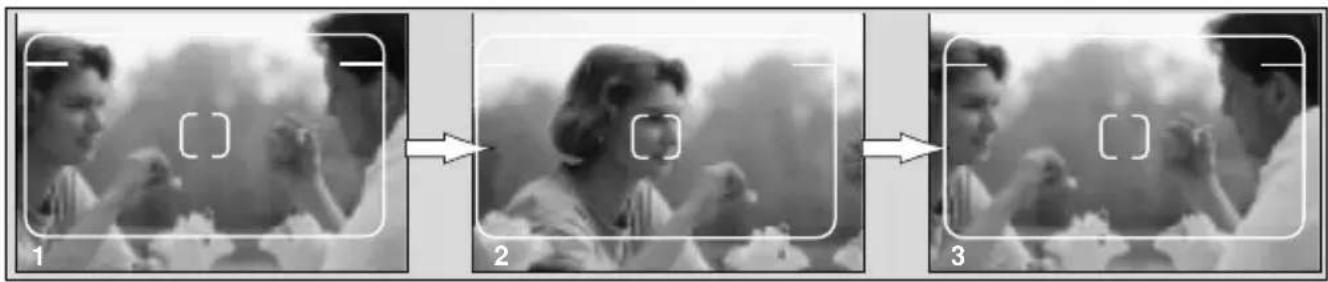

SCHÄRFESPEICHER

Der Schärfespeicher hilft beim Scharfstellen auf Objekte außerhalb der Bildmitte (1). Das funktioniert wie folgt:

1. AF-Meßfeld auf das Hauptmotiv richten. (2)
2. Auslöser leicht antippen (grüne LED leuchtet). Nicht zu fest drücken, um unbeabsichtigtes Auslösen zu vermeiden.
3. Auslöser leicht gedrückt halten und gewünschten Bildausschnitt wählen. (3)

Kamera ruhig halten und dann Auslöser ganz herunterdrücken.

Loslassen des Auslösers hebt die Schärfespeicherung wieder auf.

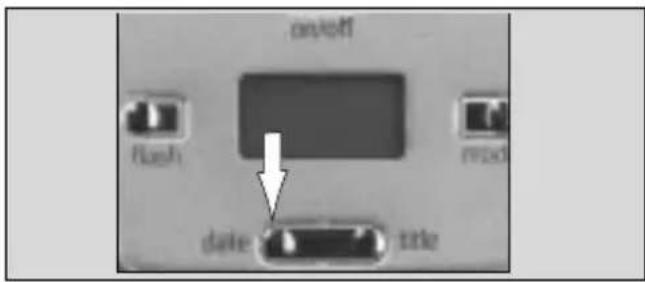

DATUMSAUFDRUCK

on/off flash mod date date

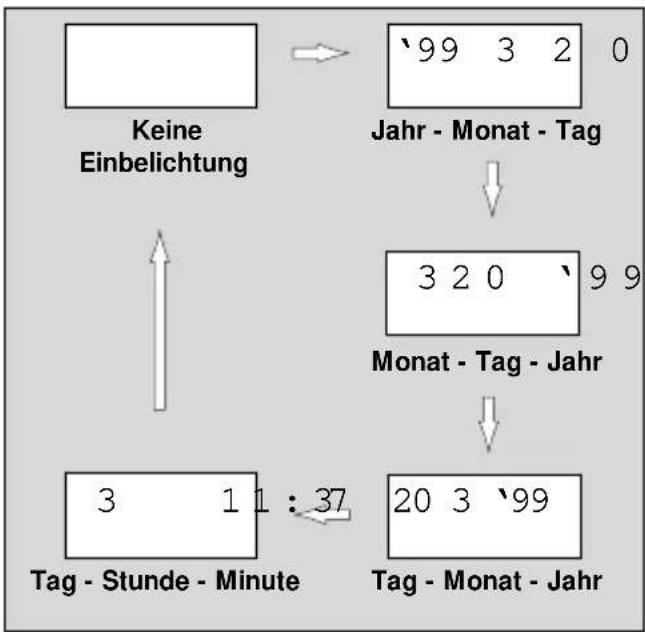

1. Einstellung des Datumformats

date-Taste drücken, um die einzelnen Formate aufzurufen. (Reihenfolge siehe Abb.)
Anzeige 1: keine Einbelichtung
Anzeigen 2, 3, 4, 5: Das Datum wird in der gewählten Reihenfolge auf Vorder- und Rückseite des Bildes gedruckt. (laborabhängig)


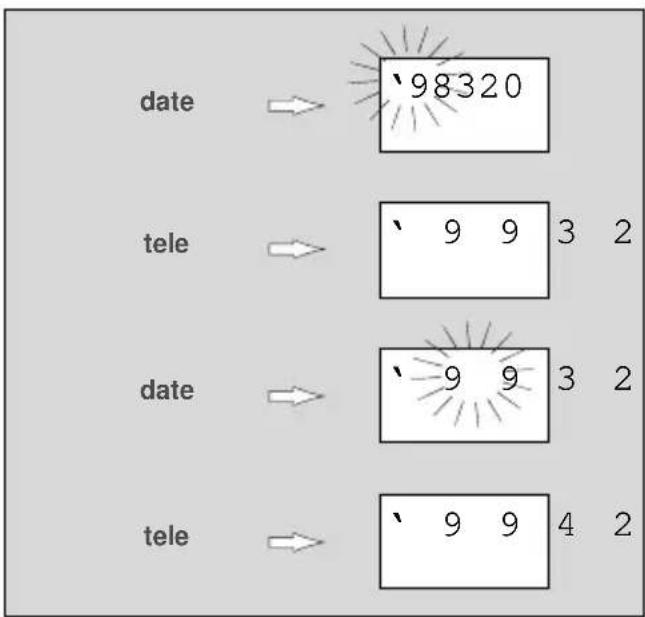

DATUMS-/ZEITEINSTELLUNG

2. Datums-/Zeiteinstellung

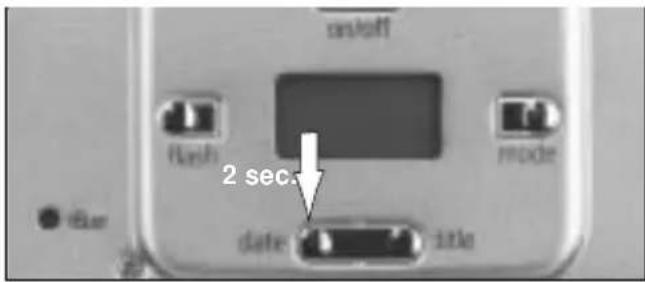

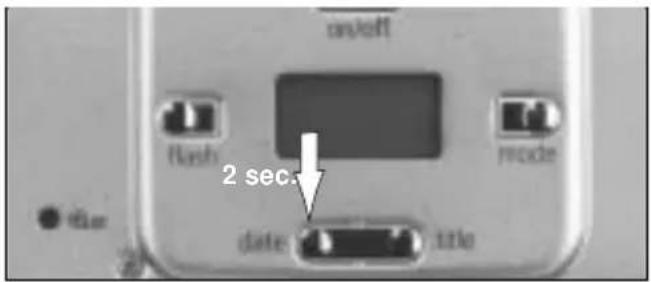

date-Taste 2 s lang drücken, bis der erste Wert blinkt.
Zum Einstellen der Werte Zoom-Tasten drücken (tele aufwärts, wide abwärts).
Erneutes Drücken der date-Taste bewirkt, daß der nächste Wert aufgerufen wird und blinkt.
Nach Einstellung des letzten Wertes date-Taste drücken. Anzeige hört auf zu blinken, die Einstellung ist gespeichert.

Bitte beachten

Nach einem Batteriewechsel steht die Einbelichtung auf ---- (keine Einbelichtung). Einstellung bestätigen oder nach Wunsch ändern.
00 steht für das Jahr 2000.

date → 98320 tele → 9 9 3 2 date → 9 9 3 2 tele → 9 9 4 2

TITELAUFDRUCK

Sprachcodes und Titeltexte

En ENGLISCH

GE DEUTSCH

SP SPANISCH

Fr FRANZÖSISCH

JP JAPANISCH

GE -1 - ICH LIEBE DICH

GE -2 - DANKESCHÖN

GE -3 - HERZLICHE GLÜCKWÜNSCHE

GE -4 - FRÖHLICHE WEIHNACHTEN

GE -5 - FROHES NEUES JAHR

ICH LIEBE DICH

Titelaufdruck

Auf die Rückseite der Aufnahmen können verschiedene Titel gedruckt werden.

1. Auswahl eines Titels

» title-Taste einmal drücken. Die Titel-Sprache (links) und -nummer (rechts) erscheinen im LC-Display.
» Zum Ändern zuerst title-Taste 2 s lang drücken. Der Sprachencode blinkt.
» Dann mit Zoomtasten eine Sprache auswählen (Englisch, Französisch, Deutsch, Japanisch oder Spanisch)
» title-Taste drücken, um Titelnummer zu wählen.

Dieser Titel wird beim Auslösen mit diesem Bild gespeichert.

Bitte beachten

» Damit der gewählte Titel mit dem Bild zum Ausdruck gespeichert wird, muß title im LC-Display aktiviert sein.

Ein gespeicherter Titel kann mit entsprechendem Nachbearbeitungsgerät (APS-Player für TV/Computer) verändert werden.
» Die Titelspeicherung muß für jedes Bild neu aktiviert werden, weil sie nach dem Auslösen automatisch gelöscht wird. Eine aktivierte Titelspeicherung kann vor der Aufnahme durch Drücken der date-Taste oder Ausschalten der Kamera deaktiviert werden.

BILDFORMATE

size • E • R • P

Gewünschtes APS-Bildformat mit dem C/H/P-Hebel wählen.
Nachträgliche Änderungen des Bildformates sind im Labor möglich.

Mit der flash-Taste kann nach Bedarf eine der folgenden

Blitzfunktionen gewählt werden.

Blitzautomatik
Rotaugen-Reduzierung
Aufhellblitz
Langzeitsynchronisation
Blitz aus

AUFNAHMEFUNKTIONEN

Normale Automatik Selbstauslöser Unendlich

Aufnahmefunktionen

Mit der mode-Taste kann nach Bedarf eine der folgenden Aufnahmefunktionen gewählt werden.

Normale Automatik
Selbstauslöser
Unendlich

ANTI-ROTAUGEN-LICHT

on/off 1x Rank mode date title

Anti-Rotaugen-Licht

Der Rotaugen-Effekt tritt vor allem bei geblitzten Portraitaufnahmen im Dunkeln auf.

Durch das Anti-Rotaugen-Licht wird der Rotaugen-Effekt deutlich reduziert, weil das Licht ein Schließen der Pupillen bewirkt, bevor die Aufnahme erfolgt.
flash-Taste 1x drücken, um diese Funktion zu aktivieren

normale Blitzautomatik mit Rotaugen-Reduzierung

Bitte beachten

Mit dieser Funktionen leuchtet die Anti-Rotaugen-LED für 1 s auf.
Diese Funktion bleibt aktiv, bis eine andere gewählt wird.

TAGESLICHT-AUFHELLBLITZ

Tageslicht-Aufhellblitz

Wenn das Hauptmotiv im Schatten liegt und die Umgebungshelligkeit zu stark für die automatische Blitzzuschaltung ist, sorgt die FILL-IN-Funktion für eine Aufhellung der Schattenpartien und somit eine ausgewogene Belichtung.
flash-Taste 2x drücken, um diese Funktion zu aktivieren.

normale Blitzautomatik mit Aufhellblitz

Bitte beachten

Mit dieser Funktionen wird der Blitz unabhängig von Motiv- und Hintergrundhelligkeit immer ausgelöst.

LANGZEITSYNCHRONISATION

3x flash mode date

Langzeitsynchronisation

Blitzen mit Langzeit-Synchronisation läßt auch das Umgebungslicht zur Geltung kommen.
flash-Taste 3x drücken, um diese Funktion zu aktivieren.

normale Blitzautomatik mit Langzeit-Synchronisation

Bitte beachten

Kamera auf einer festen Unterlage abstützen oder ein Stativ benutzen, um nicht zu verwackeln.

BLITZABSCHALTUNG

4x flash mode date title

Blitzabschaltung

Zum Fotografieren mit dem vorhandenen Licht und wenn Blitzen verboten oder störend ist, kann der Blitz abgeschaltet werden.
flash-Taste 4x drücken, um diese Funktion zu aktivieren.

Kamera auf einer festen Unterlage abstützen oder ein Stativ benutzen, um nicht zu verwackeln.

SELBSTAUSLÖSER

on/off flash mode 1x date date time

mode-Taste 1x drücken, um diese Funktion zu aktivieren.
Beim Auslösen sollte das AF-Meßfeld auf das Hauptmotiv oder ein anderes Detail in gleicher Entfernung zielen.
Nach Drücken des Auslösers leuchtet die Selbstauslöser-LED 7 s lang und blinkt dann die letzten 3 s vor der Aufnahme.
Kamera auf einer festen Unterlage abstützen oder ein Stativ benutzen, um nicht zu verwackeln.

UNENDLICH-EINSTELLUNG

Unendlich-Einstellung

Die Unendlich-Einstellung eignet sich besonders, um entfernte oder konturlose Motive wie Wolken, Feuer, Rauch und durch Fensterscheiben oder Gitter zu fotografieren.

mode-Taste 2x drücken, um diese Funktion zu aktivieren.

Der Blitz ist in diesem Fall abgeschaltet.
Kamera bei schlechten Lichtverhältnissen, besonders mit Tele, auf einer festen Unterlage abstützen oder ein Stativ benutzen, um nicht zu verwackeln.

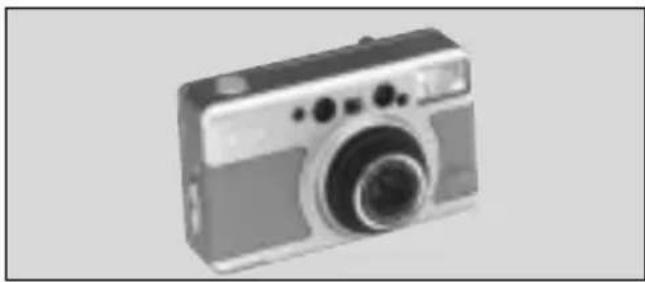

PFLEGE UND AUFBEWAHRUNG

Pflege und Aufbewahrung

Die Kamera wird am besten mit einem weichen, fusselfreien Tuch gereinigt.

Keinen Alkohol oder andere chemische Lösungsmittel verwenden.
Zum Reinigen des Objektivs Staub mit Pustepinsel entfernen. Hartnäckige Verschmutzung nur mit Objektivreinigungspapier oder -tuch und spezieller Reinigungsflüssigkeit vorsichtig abwischen.
Die Kamera vor Sand, Staub und Wasser schützen.
Kamera vor Schlägen, Stößen und Vibrationen schützen. Nach Fall oder Schlag einwandfreie Funktion kontrollieren.

Frontlinse und Meßfenster sauber halten.
Kamera an einem trockenen, kühlen und staubfreien Ort aufbewahren.
Kamera nicht in der Hitze liegenlassen, z.B. einem geparkten Auto oder direktem Sonnenlicht.
Die Kamera funktioniert in einem Temperaturbereich von -10^ - +50^ einwandfrei.

Beim längerem Fotografieren in der Kälte kann nachlassende Batterieleistung die Funktion der Kamera beeinträchtigen. Kamera bzw. Reserve-Batterie möglichst warm halten, z. B. in einer Tasche am Körper.
Bei einem Problem mit der Kamera an den Fotohändler oder autorisierten Rollei-Service wenden.

FEHLERSUCHE

Die Kamera löst nicht aus. Seite

Kamera eingeschaltet?
» Wenn nicht, Hauptschalter drücken. 15

Batterie richtig eingelegt?
» Batterieposition prüfen. 10
Kamera lange nicht benutzt?
» Batterie wechseln. 10

Die Fotos sind unscharf.

Das Motiv mit dem AF-Meßfeld richtig anvisiert?
» Den Abschnitt "SUCHER" noch einmal lesen. 9

Autofokusfenster verdeckt?
» Darauf achten, daß Finger, Haare oder Trageschlaufe nicht davor hängen. 16

TECHNISCHE DATEN

Typ

vollautomatische APS-Zentralverschluß-Zoomkamera

Film

Typ: APS-Film IX-240
Einlegen: automatisch bis Bild 1
Transport: automatisch
Rückspulen: automatisch, manueller Start möglich (MRC-Funktion, Nano 80)

Bildformate

C (classic) 16,7 x 23,9 mm

H (HDTV) 16,7 x 30,2 mm

P (Panorama) 9,6 x 30,2 mm

Objektiv

4,0/28 - 8/60mm-Motor-Zoom, Nano 60

4,2/28 - 11/80mm-Motor-Zoom, Nano 80

Fokussierung

Spot-AF-System mit Fokusspeicher, ab 0,7 m

Belichtung

Programmautomatik,

Arbeitsbereich (ISO 100)

Verschluß

programmgesteuerter Zentralverschluß

Verschlußzeiten 1/400 – 1/3 s

Sucher

Realbild-Zoomsucher mit Autofokus Meßfeldmarkierung

Bildfeld: 80%

Vergrößerung: 0,4x - 0,92x

Blitz

integriert, Leitzahl 10,5

Blitzbereich (ISO 100-Film)

Blitzfolgezeit: ca.6 s

Blitzfunktionen

Unendlich-Einstellung,

Selbstauslöser 10 s

Bildzählwerk

LC-Display, subtraktiv

Abschaltautomatik

nach 3 Minuten ohne Kamerabetätigung.

Stromquelle

1 x 3-Volt-Lithium-Batterie (CR2)

Abmessungen

98,4 x 59,2 x 35,5 mm (B X H X T)

Gewicht

ca. 170 g (mit Batterie)

» Technische Änderungen vorbehalten.

» Alle Angaben entsprechend Rollei-Standard-Tests.

KURZ-HINWEISE

Taste Funktion LCD

Bildformat mit C/H/P-Hebel wählen

Titelauswahl

title Zum Ändern zuerst title-Taste 2 s lang drücken bis Sprachencode blinkt. Mit Zoomtaste eine Sprache wählen. title-Taste drücken, um Titelnummer zu wählen.

1x flash Rotaugen-Reduzierung

gegen rote Augen bei Portraits im Dunkeln

2x flash Aufhellblitz

zur Schattenaufhellung bei Tageslicht

3x flash Langzeit-Synchronisation

damit auch das vorhandene Licht zur Geltung kommt

4x flash Blitz abschalten

wenn Blitzen stört oder verboten ist

1x mode Selbstauslöser

um 10 s verzögert auszulösen

2x mode Unendlich-Einstellung

zum Fotografieren konturloser Motive (Wolken, Feuerwerk) oder durch Glas

12 9 '98 ④ 24 12 9 '98

24

12 9 '98 ④ 24 12 9 '98 ④ 24 12 9 '98 24① 12 9 '98 ④ 24

NOTIZEN

NOTIZEN

Rollei Nano 60

Rollei Nano 80

Rollei

DATUMS-/ZEITEINSTELLUNG

Rollei Fototechnic GmbH

P.O Box 3245

D-38022 Braunschweig

http://www.rollei.de

Germany

80210.75.919 • Nano 60/80

D, GB · Pro Art, SZ
