Produkttyp	Raumtemperaturregler (ohne Außentemperaturfühler)
Modell	CR 100
Marke	Bosch
Abmessungen (ca.)	85 x 85 x 30 mm
Gewicht (ca.)	150 g
Stromversorgung	2 x AA-Batterien (alkalisch empfohlen)
Anzeige	LCD mit Symbolen, Segmentanzeige und Textzeile
Funktionen	Raumtemperaturregelung, Zeitprogramme (3 Heiz-/3 Absenkphasen pro Tag), Urlaubsprogramm, Warmwassersteuerung, Tastensperre, manueller Betrieb
Temperaturbereich Heizen	5 °C – 30 °C (einstellbar)
Temperaturbereich Absenken	5 °C – 30 °C (einstellbar)
Schutzart	IP20
Installation	Aufputz oder Unterputz (nicht im Lieferumfang)
Kompatibilität	Bosch Heizungsanlagen mit EMS 2, auch als Fernbedienung einsetzbar
Energieeffizienzklasse	V (raumtemperaturgeführt, modulierend) – Beitrag 3,0 % zur Jahreszeitbedingten Raumheizungs-Energieeffizienz
Sicherheitshinweise	Frostschutz, Verbrühungsschutz bei Warmwasser >60 °C, Bestimmungsgemäße Verwendung nur für Heizungsregelung
Reinigung	Mit einem trockenen Tuch abwischen; keine aggressiven Reinigungsmittel verwenden
Entsorgung	Elektro- und Elektronik-Altgeräte getrennt sammeln und umweltgerecht verwerten

Häufig gestellte Fragen - CR 100 BOSCH

Wie stelle ich die gewünschte Raumtemperatur ein?

Im Automatikbetrieb: Auswahlknopf drehen, um die Temperatur vorübergehend zu ändern (gilt bis zur nächsten Schaltzeit). Für dauerhafte Änderung: Hauptmenü > Heizung > Temperaturen > Heizen oder Absenken auswählen und Wert einstellen.

Wie kann ich das Zeitprogramm ändern?

Öffnen Sie das Hauptmenü > Heizung > Zeitprogramm. Wählen Sie Mo-Fr oder einen einzelnen Wochentag aus. Ändern Sie die Schaltzeiten (Heizbeginn/Absenkbeginn) durch Drehen und Bestätigen des Auswahlknopfes. Neue Heizphasen können durch Auswählen eines freien Heizbeginn2 hinzugefügt werden.

Wie aktiviere ich das Urlaubsprogramm?

Im Hauptmenü > Urlaub > Urlaubsprog. wählen. Stellen Sie EIN ein und legen Sie das Start- und Enddatum fest. Das Programm aktiviert sich automatisch zum Urlaubsbeginn. Vorzeitiges Beenden: wieder auf AUS stellen.

Wie stelle ich die Warmwassertemperatur ein?

Im Hauptmenü > Warmwasser > Temperatur auswählen. Den gewünschten Wert einstellen und bestätigen. Bei Temperaturen über 60 °C erscheint ein Warnhinweis vor Verbrühung.

Was bedeutet das Symbol 'auto' im Display?

Das Symbol auto zeigt an, dass der Automatikbetrieb aktiv ist. Die Heizung folgt dem eingestellten Zeitprogramm und schaltet automatisch zwischen Heiz- und Absenktemperatur um.

Wie schalte ich die Tastensperre ein/aus?

Halten Sie den Auswahlknopf und die auto-Taste gleichzeitig einige Sekunden gedrückt, bis 'Tastensperre' im Display erscheint. Zum Aufheben den Vorgang wiederholen.

Wie setze ich das Zeitprogramm zurück?

Im Hauptmenü > Heizung > Reset Zeiten wählen und mit JA bestätigen. Alle Schaltzeiten werden auf die Grundeinstellung zurückgesetzt: Werktags Heizbeginn 06:00, Absenkbeginn 23:00; Wochenende 08:00–23:00.

Was tun bei einer Störungsmeldung?

Notieren Sie den Störungs-Code und Zusatz-Code aus dem Display. Drücken Sie Zurück, um die Meldung zu bestätigen. Kontaktieren Sie einen Fachmann oder den Kundendienst und nennen Sie die Identifikationsnummer des Geräts.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes, weiches Tuch. Keine Scheuermittel, Sprays oder Flüssigkeiten verwenden, da diese das Gerät beschädigen können.

Wie wechsle ich die Batterien?

Die Stromversorgung erfolgt über 2 x AA-Batterien (alkalisch empfohlen). Öffnen Sie das Batteriefach auf der Rückseite, entnehmen Sie die alten Batterien und legen Sie neue ein. Achten Sie auf die richtige Polarität.

BEDIENUNGSANLEITUNG CR 100 BOSCH

1 Symbolerklärung und Sicherheitshinweise

1.1 Symbolerklärungen

Warnhinweise

In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt werden.

Folgende Signalwörter sind definiert und können im vorliegenden Dokument verwendet sein:

GEFAHR:

GEFAHR bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten werden.

WARNUNG:

WARNUNG bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten können.

VORSICHT:

VORSICHT bedeutet, dass leichte bis mittelschwere Personenschäden auftreten können.

HINWEIS:

HINWEIS bedeutet, dass Sachschäden auftreten können.

Wichtige Informationen

Wichtige Informationen ohne Gefahren für Menschen oder Sachen werden mit dem gezeigten Info-Symbol gekennzeichnet.

1.2 Allgemeine Sicherheitshinweise

⚠ Hinweise für die Zielgruppe

Diese Bedienungsanleitung richtet sich an den Betreiber der Heizungsanlage.

Die Anweisungen in allen Anleitungen müssen eingehalten werden. Bei Nichtbeachten können Sachschäden und Personenschäden bis hin zur Lebensgefahr entstehen.

▶ Bedienungsanleitungen (Wärmeerzeuger, Heizungsregler, usw.) vor der Bedienung lesen und aufbewahren.

▶ Sicherheits- und Warnhinweise beachten.

⚠️ Bestimmungsgemäße Verwendung

▶ Produkt ausschließlich zur Regelung von Heizungsanlagen verwenden.

Jede andere Verwendung ist nicht bestimmungsgemäß. Daraus resultierende Schäden sind von der Haftung ausgeschlossen.

⚠ Schäden durch Frost

Wenn die Anlage nicht in Betrieb ist, kann sie einfrieren:

▶ Hinweise zum Frostschutz beachten.

▶ Anlage immer eingeschaltet lassen, wegen zusätzlicher Funktionen, z. B. Warmwasserbereitung oder Blockierschutz.

▶ Auftretende Störungen umgehend beseitigen lassen.

⚠ Verbrühungsgefahr an den Warmwasser-Zapfstellen

▶ Wenn Warmwassertemperaturen über 60 °C eingestellt werden oder die thermische Desinfektion eingeschaltet ist, muss eine Mischvorrichtung installiert sein. Im Zweifelsfall den Fachmann fragen.

2 Angaben zum Produkt

Die Bedieneinheit CR 100 ist ein Regler ohne Außentemperaturfühler.

Die Bedieneinheit CW 100 ist ein Regler mit Außentemperaturfühler.

Bei Beschreibungen, die für CR 100 und CW 100 gültig sind, werden die Bedieneinheiten im Folgenden C 100 genannt.

2.1 Produktdaten zum Energieverbrauch

Die angegebenen Produktdaten entsprechen den Anforderungen der EU-Verordnung Nr. 811/2013 zur Ergänzung der ErP-Richtlinie 2010/30/EU. Die Klasse des Temperaturreglers wird für die Berechnung der Raumheizungs-Energieeffizienz einer Verbundanlage benötigt und hierzu in das Systemdatenblatt übernommen.

Funktion der C 100 Klasse	1)	[%]1),2)
CR 100
Raumtemperaturgeführt, modulierend	V 3,0	●
CW 100& Außentemperaturfühler
Außentemperaturgeführt, modulierend	II 2,0	○
Funktion der C 100	Klasse1)	[%]1),2)
Außentemperaturgeführt, on/off	III 1,5	○
Raumtemperaturgeführt, modulierend	V 3,0	○
Außentemperaturgeführt mit Einfluss der Raumtemperatur, modulierend	VI 4,0	●
Außentemperaturgeführt mit Einfluss der Raumtemperatur, on/off	VII 3,5	○
CR 100& Zonenmodul
Raumtemperatur-Regelsystem mit ≥ 3 Temperaturfüh-lern (Zonenregelung), modulierend	VIII	5,0 ●

Tab. 1 Produktdaten zur Energieeffizienz der Bedieneinheit

- Lieferzustand

○ einstellbar

1) Einstufung der Bedieneinheit gemäß EU-Verordnung Nr. 811/2013 zur Kennzeichnung von Verbundanlagen
2) Beitrag zur jahreszeitbedingten Raumheizungs-Energie-effizienz in %

2.2 Gültigkeit der technischen Dokumentation

Angaben in der technischen Dokumentation zu Wärmeerzeugern, Heizungsreglern oder zum BUS gelten auch weiterhin für die vorliegende Bedieneinheit.

3 Übersicht Bedienelemente und Symbole

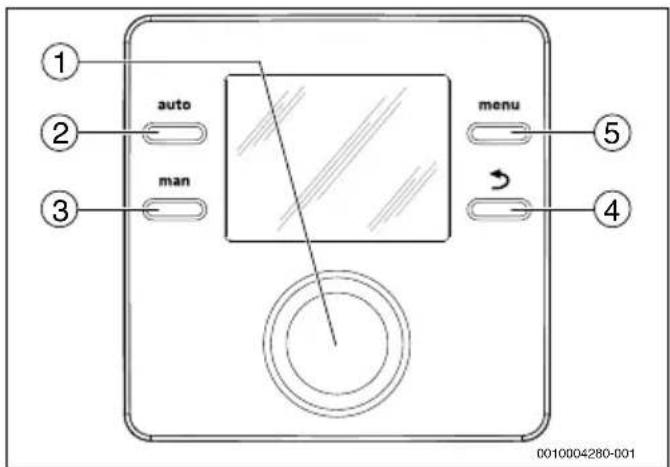

Bild 1 Bedienelemente

[1] Auswahlknopf: Auswählen (drehen) und Bestätigen (drücken)
[2] auto-Taste: Automatikbetrieb mit Zeitprogramm
[3] man-Taste: Manueller Betrieb
[4] Zurück-Taste: Übergeordnete Menüebene aufrufen oder Wert verwerfen (kurz drücken), zur Standardanzeige zurückkehren (gedrückt halten)
[5] menu-Taste: Hauptmenü (kurz drücken)

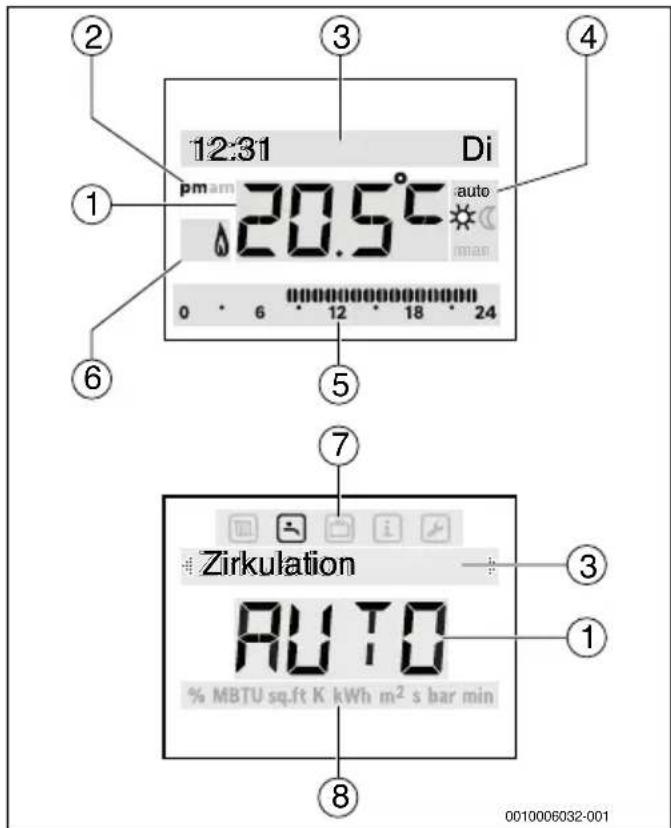

Bild 2 Symbole im Display (Beispieldarstellungen)

Pos.	Symbol	Bezeichnung: Erläuterung
1	20.5°C	Wertanzeige:Anzeige der aktuellen Raumtemperatur und Eingabefeld für gewünschte RaumtemperaturAnzeige der Infowerte und Eingabefeld für Einstellwerte
2	pm/am	Tageszeitangabe: Nachmittags / Vormittags bei 12-Stunden-Format (Grundeinstellung 24-Stunden-Format)

Pos. Symbol Bezeichnung: Erläuterung

3 – Textzeile:		Anzeige der Uhrzeit (z. B. 14:03)und des aktuellen Wochentages(z. B. Mo)Anzeige der Menüpunkte, Einstellungen, Infotexte u.s.w. WeitereTexte werden durch Richtungspfeilegekennzeichnet und durch Drehendes Auswahlknopfes sichtbar.
4 Betriebsart: Automatikbetrieb aktivauto(nach Zeitprogramm)
	man	Betriebsart: Manueller Betrieb aktiv
	※	Betriebsart: Heizbetrieb aktiv
	(	Betriebsart: Absenkbetrieb aktiv
5 Segmentanzeige - Volle Segmente: Zeitraum für Heizbetrieb am aktuellen Tag(1 Segment = 30 min)
	0 · 6	Keine Segmente: Zeitraum für Absenk-betrieb am aktuellen Tag(1 Segment = 30 min)
6 Betriebszustand: Wärmeerzeuger in Betrieb
7 Menü Heizung: Menü mit Einstellungenfür die Heizung
	-	Menü Warmwasser: Menü mit Einstellungen für die Warmwasserbereitung
	-	Menü Urlaub: Menü mit Einstellungenfür das Urlaubsprogramm
	i	Menü Info: Menü zum Anzeigen von aktuellen Informationen zur Heizungsanlage, z. B. Heizung, Warmwasser, Solar
	-	Menü Einstellungen: Menü mit allgemeinen Einstellungen, z. B. Sprache, Uhrzeit/Datum, Formate
8	–	Einheitenzeile: Physikalische Einheitenfür die angezeigten Werte z. B. im Menü„Informationen“% | MBTU | sa.ft | K | kWh | m^2 | s | bar | min

Tab. 2 Symbole im Display

4 Bedienung

Eine Übersicht zum Aufbau des Hauptmenüs und der Position der einzelnen Menüpunkte ist am Ende dieses Dokuments dargestellt.

Die folgenden Beschreibungen gehen jeweils von der Standardanzeige aus ( Bild 2, Seite 3).

4.1 Raumtemperatur ändern

Gewünschte Raumtemperatur abfragen

Wenn der Automatikbetrieb aktiv ist (Displayanzeige)auto

▶ auto-Taste drücken.

Einige Sekunden lang wird die aktuell gewünschte Raumtemperatur angezeigt. Danach wird für einige Sekunden angezeigt, wie lange die aktuelle Einstellung gilt (Uhrzeit nächste Schaltzeit).

Wenn der manuelle Betrieb aktiv ist (Displayanzeige man

▶ man-Taste drücken.

Einige Sekunden lang wird die aktuell gewünschte Raumtemperatur angezeigt. Danach wird für einige Sekunden angezeigt, dass die aktuelle Einstellung dauerhaft (zeitlich unbegrenzt) gilt.

Raumtemperatur im Automatikbetrieb vorübergehend ändern

Wenn Ihnen an diesem Tag zu kalt oder zu warm ist:

▶ Auswahlknopf drehen und Einstellung bestätigen (oder einige Sekunden warten).

Der Einstellwert hört auf zu blinken. Die Änderung gilt, bis die nächste Schaltzeit des aktiven Zeitprogramms erreicht ist. Danach ist die im Automatikbetrieb hinterlegte Temperatur wieder aktiv.

Gewünschte Raumtemperatur für die Betriebsart Heizen oder Absenken ändern

Wenn es Ihnen dauerhaft zu kalt oder zu warm ist:

▶ Das Hauptmenü öffnen.

▶ Das Menü Heizung auswählen und bestätigen.

▶ Das Menü Temperaturen bestätigen.

▶ Den Menüpunkt Heizen oder Absenken auswählen und bestätigen.

Die aktuelle Einstellung blinkt.

▶ Die gewünschte Raumtemperatur für die gewählte Betriebsart einstellen und bestätigen. Der Einstellwert hört auf zu blinken.

Manuellen Betrieb aktivieren und gewünschte Raumtemperatur einstellen

Wenn Sie für eine beliebige Dauer eine Raumtemperatur benötigen, die von den Temperaturen für Heizen oder Absenken abweicht:

▶ man-Taste drücken.

Die Bedieneinheit regelt dauerhaft auf die für den manuellen Betrieb eingestellte Solltemperatur.

▶ Einige Sekunden warten, bis die Standardanzeige wieder aktiv ist oder zwei mal bestätigen.

▶ Die gewünschte Raumtemperatur einstellen und bestätigen (oder einige Sekunden warten).

Der Einstellwert hört auf zu blinken. Die Bedieneinheit arbeitet dauerhaft und zeitlich unbegrenzt mit der geänderten Einstellung (ohne Absenken).

4.2 Warmwasser einstellen

Einmalladung aktivieren (Warmwasser-Sofort-Funkion)

Wenn Sie außerhalb der im Zeitprogramm eingestellten Zeiten Warmwasser benötigen:

▶ Das Hauptmenü öffnen.

▶ Das Menü Warmwasser auswählen und bestätigen.

▶ Auswahlknopf drücken.

Die aktuelle Einstellung blinkt.

▶ EIN auswählen und bestätigen.

Die Warmwasserbereitung (Speicheraufheizung oder Durchlauferwärmung) ist ab sofort aktiv. Nach erfolgter Aufheizung schaltet die Einmalladung automatisch wieder aus.

Warmwassertemperatur ändern

Wenn Ihnen das Warmwasser zu kalt oder zu warm ist (nicht verfügbar, wenn die Bedieneinheit als Fernbedienung installiert ist):

▶ Das Hauptmenü öffnen.
▶ Das Menü Warmwasser auswählen und bestätigen.
▶ Den Menüpunkt Temperatur auswählen und bestätigen. Die aktuelle Einstellung blinkt.

▶ Gewünschte Warmwassertemperatur einstellen und bestätigen.

Wenn der Maximalwert der Warmwassertemperatur 60 °C überschreitet, blinkt die Warnung vor Verbrühung.

• Zurück-Taste drücken, ≤ 60 °C einstellen und bestätigen.
• oder-
  ▶ Die Einstellung > 60 °C bestätigen.

4.3 Zeitprogramm einstellen

Zeitprogramm für mehrere Tage oder einen einzelnen Wochentag öffnen

▶ Das Hauptmenü öffnen.
▶ Das Menü Heizung auswählen und bestätigen.

6 | Bedienung

Das Menü Zeitprogramm auswählen und bestätigen. Der Menüpunkt Mo-Fr wird angezeigt.

▶ Mo-Fr (Schaltzeiten für alle Werktage gemeinsam ändern) oder Samstag ... Freitag (Schaltzeiten für einzelne Wochentage ändern) auswählen und bestätigen. Der Menüpunkt Heizbeginn1 wird angezeigt.

Heizbeginn oder Absenkbeginn vorverlegen oder auf später verschieben (Schaltzeit verschieben)

• Zeitprogramm für alle Werktage oder einzelnen Wochentag öffnen.
  ▶ Schaltzeit auswählen und bestätigen. Die aktuell für die Schaltzeit eingestellte Uhrzeit und das dazugehörende Segment in der Segmentanzeige blinken.

▶ Die Schaltzeit auf gewünschte Uhrzeit verschieben. Die Einstellung ändert sich in der Wertanzeige in 15-Minuten-Schritten und in der Segmentanzeige in 30-Minuten-Schritten.
▶ Einstellung bestätigen.

Neue Heizphase hinzufügen (z. B. Heizbeginn2 bis Absenkbeginn2)

Wenn nicht alle sechs Schaltzeiten im Zeitprogramm verwendet werden, kann eine neue Heizphase hinzugefügt werden.

• Zeitprogramm für alle Werktage oder einzelnen Wochentag öffnen.
  ▶ Heizbeginn2 auswählen und bestätigen.

Die neue Schaltzeit wird eingefügt. Die Uhrzeit und das dazugehörende Segment in der Segmentanzeige blinken.

▶ Schaltzeit für Heizbeginn2 einstellen, z. B. 14:00 Uhr und bestätigen. Die neue Heizphase ist mit einer Dauer von einer halben Stunde hinzugefügt. Absenkbeginn2 ist auf 14:30 Uhr eingestellt. Absenkbeginn2 ggf. auf z. B. 23:00 Uhr verschieben.

Heizphase mit Absenkphase unterbrechen (z. B. Absenkphase zwischen Heizbeginn2 und Absenkbeginn2 einfügen)

• Zeitprogramm für alle Werktage oder einen einzelnen Wochentag öffnen.
  ▶ Absenkbeginn2 auswählen (Ende der zu unterbrechenden Heizphase).
  ▶ Absenkbeginn2 auf den Beginn der Unterbrechung vorverlegen, z. B. 18:00 Uhr.
  ▶ Neue Heizphase einfügen und Heizbeginn und Absenkbeginn einstellen, z. B. Heizbeginn3 (21:00 Uhr) bis Absenkbeginn3 (23:00 Uhr).
  Die Bedieneinheit sortiert automatisch die Heizphasen chronologisch.

Heizphase löschen (z. B. Heizbeginn2 bis Absenkbeginn2)

• Zeitprogramm für alle Werktage oder einen einzelnen Wochentag öffnen.
  ▶ Absenkbeginn2 auswählen und bestätigen. Die aktuell für die Schaltzeit eingestellte Uhrzeit und das dazugehörende Segment in der Segmentanzeige blinken.
  ▶ Absenkbeginn2 auf die gleiche Uhrzeit wie Heizbeginn2 einstellen.
  In der Textzeile erscheint Löschen?
  ▶ Löschen? bestätigen, um die Heizphase zu löschen.

4.4 Urlaubsprogramm einstellen

Menü Urlaub öffnen

▶ Das Hauptmenü öffnen.
▶ Das Menü Urlaub auswählen und bestätigen. Der Menüpunkt Urlaubsprog. wird angezeigt.

Urlaubsprogramm aktivieren und Urlaubszeit einstellen

▶ Menü Urlaub auswählen und bestätigen, bis der Einstellwert AUS blinkt.
▶ EIN auswählen und bestätigen.

Das Datum für Urlaubsbeginn (Grundeinstellung 1. Urlaubstag = aktuelles Datum) und das Datum für Urlaubsende (Grundeinstellung letzter Tag = eine Woche nach dem aktuellen Datum) wird angezeigt. Der Tag für Urlaubsbeginn blinkt.

▶ Den Tag für Urlaubsbeginn auswählen und bestätigen. Der Tag ist geändert, der Monat für Urlaubsbeginn blinkt.
▶ Den Monat für Urlaubsbeginn auswählen und bestätigen. Der Monat ist geändert, der Tag für Urlaubsende blinkt.

▶ Den Tag für Urlaubsende auswählen und bestätigen. Der Tag ist geändert, der Monat für Urlaubsende blinkt.
▶ Den Monat für Urlaubsende auswählen und bestätigen. Das Urlaubsprogramm wird zum Urlaubsbeginn automatisch aktiviert. Die Urlaubszeit für das dargestellte Beispiel läuft von 00:00 Uhr am 06.08. bis 24:00 am 21.08.

Urlaubsprogramm unterbrechen

▶ man-Taste drücken.
Die Bedieneinheit regelt dauerhaft auf die für den manuellen Betrieb hinterlegte Solltemperatur. Warmwasser ist nur verfügbar, wenn die Einmalladung aktiv oder die Betriebsart für Warmwasserbereitung EIN ist.
▶ Ggf. die gewünschte Raumtemperatur einstellen. Die Bedieneinheit regelt dauerhaft auf die neu eingestellte Raumtemperatur.

▶ auto-Taste drücken, um das Urlaubsprogramm fortzusetzen.

Urlaubsprogramm vorzeitig beenden

▶ Menü Urlaub auswählen und bestätigen, bis der Einstellwert EIN blinkt.
▶ AUS auswählen und bestätigen.

Das Urlaubsprogramm ist vorzeitig beendet. Die Einstellwerte sind gelöscht.

4.5 Weitere Einstellungen

Uhrzeit und Datum einstellen

▶ Das Hauptmenü öffnen.
▶ Das Menü Einstellungen auswählen und bestätigen.
▶ Das Menü Uhrzeit/Datum auswählen und bestätigen. Der Menüpunkt Uhrzeit wird angezeigt.

▶ Auswahlknopf drücken. Die Stunden blinken.
▶ Die Stunde einstellen und bestätigen. Die Minuten blinken.

8 | Hauptmenü

▶ Die Minute einstellen und bestätigen.

▶ Den Menüpunkt Datum auswählen und bestätigen. Das Datum blinkt (Einstellung im Menü Einstellungen > Format > Datumsformat beachten).
▶ Tag, Monat und Jahr auf die gleiche Weise wie Stunden und Minuten einstellen.
▶ Auswahlknopf drücken. Der Einstellwert hört auf zu blinken.

Tastensperre ein-/ausschalten

▶ Auswahlknopf und auto-Taste gleichzeitig einige Sekunden gedrückt halten, bis Tastensperre angezeigt wird.

▶ Wenn bei aktiver Tastensperre ein Bedienelement betätigt wird, erscheint Tastensperre.
▶ Tastensperre aufheben: Auswahlknopf und auto-Taste gleichzeitig einige Sekunden gedrückt halten, bis Tastensperre nicht mehr angezeigt wird.

5 Hauptmenü

Je nach Heizgerät und Verwendungsweise der Bedieneinheit sind nicht alle Menüpunkte wählbar, siehe Übersicht Hauptmenü, am Ende dieses Dokuments.

5.1 Menü Heizung

Einstellungen des Zeitprogramms

Menü Heizung > Zeitprogramm

Menüpunkt Beschreibung
Mo-Fr Für jeden Tag können 6 Schaltzeiten eingestellt werden (3 Schaltzeiten für Heizbeginn und 3 Schaltzeiten für Absenkbeginn). Die Mindestdauer einer Heizphase beträgt 30 Minuten.In der Grundeinstellung sind eingestellt:Mo-Fr: Heizbeginn1: 06:00 bis Absenkbeginn1: 23:00Samstag und Sonntag: Heizbeginn1: 08:00 bis Absenkbeginn1: 23:00Somit heizen Sie von 23:00 Uhr abends bis 06:00 Uhr am folgenden Tag nur eingeschränkt auf Absenktemperatur (Samstags und Sonntags bis 08:00 Uhr).
Samstag
Sonntag
Montag
Dienstag
Mittwoch
Donnerstag
Freitag

Tab. 3

Zeitprogramm auf Grundeinstellung zurücksetzen

Menü Heizung > Reset Zeiten

Menüpunkt Beschreibung
Reset Zeiten	Mit der Einstellung JA kann ein individuelles Zeitprogramm auf die Grundeinstellung zurückgesetzt werden.

Tab. 4

Sommerabschaltung (nur bei außentemperaturgeführter Regelung verfügbar)

Menü Heizung > Sommer/Winter (☀️)

Menüpunkt	Beschreibung
Sommer/Winter ( )	Wenn nie heizen aktiviert ist, ist die Heizung ausgeschaltet (z. B. im Sommer).Wenn immer heizen aktiviert ist, ist die Heizung durchgehend aktiv.Wenn nach Außentemp. aktiviert ist, wird die Heizung in Abhängigkeit von der Einstellung unter Temp.schwelle ein- und ausgeschaltet.
Temp.schwelle ( )	Wenn die Außentemperatur die hier eingestellte Temperaturschwelle ( 10,0 °C ... 30,0 °C) überschreitet, wird die Heizung ausgeschaltet.Wenn die Außentemperatur die hier eingestellte Temperaturschwelle um 1 K (°C) unterschreitet, wird die Heizung eingeschaltet.Nur verfügbar, wenn Sommer/Winter auf nach Außentemp. eingestellt ist.

Tab. 5

5.2 Menü Warmwasser

Wenn die Funktion für die thermische Desinfektion aktiviert ist, wird der Warmwasserspeicher auf die dafür eingestellte Temperatur aufgeheizt.

Anforderungen aus dem DVGW – Arbeitsblatt W 511, Betriebsbedingungen für die Zirkulationspumpe inkl. Wasserbeschaffenheit und Anleitung des Wärmeerzeugers beachten.

Menüpunkt Beschreibung
Einmalladung	Wenn die Einmalladung aktiviert wird (EIN),ist die Warmwasserbereitung oder Warmhaltung sofort eingeschaltet.
Temperatur1)	Die Warmwassertemperatur kann nur überdie Bedieneinheit eingestellt werden, wenndie Warmwasserbereitung am Wärmeerzeuger auf Automatikbetrieb eingestellt ist (nurbei Verwendung als Regler).
Betriebsart Der	Automatikbetrieb für die Warmwasserbereitung ist aktiv, wenn in der WertanzeigeAUTO angezeigt wird. Das Zeitprogramm fürHeizung gibt auch die Schaltzeiten für dieWarmwasserbereitung vor. Die durchgehende Warmwasserbereitung oder Warmhaltungist aktiv, wenn in der Wertanzeige EIN steht.Es erfolgt keine Warmwasserbereitung oderWarmhaltung, wenn in der Wertanzeige AUSsteht.
Zirkulation Durch	Zirkulation ist das Warmwasser an denWarmwasser-Zapfstellen sofort verfügbar.Wenn EIN eingestellt ist, wird kurzzeitigWarmwasser durch die Zirkulationsleitung gepumpt.Wenn AUTO eingestellt ist, wird zu deneingestellten Heizzeiten des Heizprogramms, sowie 30 min davor und danach, kurzzeitig Warmwasser durch dieZirkulationsleitung gepumpt.AUS einstellen, um Energie zu sparen.
Desinfektion1)	Durch die thermische Desinfektion wird diehygienisch einwandfreie Warmwasserqualität sichergestellt. Wenn AUTO eingestellt ist,wird das Warmwasser jeden Dienstag ab2:00 Uhr (nachts) einmalig auf 70 °C erwärmt.

Menüpunkt Beschreibung
Täglich 60°C1)	Wenn JA eingestellt ist, wird bei Solaranlagen das Warmwasser jeden Tag ab 2:00 Uhr (nachts) einmalig auf 60 °C erwärmt, ähnlich der thermischen Desinfektion (nur bei Wärmeerzeuger EMS 2 verfügbar).

1) Kann nur am Regler C 100 für HK1 eingestellt werden, nicht an den Reglern für HK2, HK3, ....

Tab. 6

5.3 Menü Info

Im Menü Info können die aktuellen Werte und die aktiven Betriebszustände der Anlage abgerufen werden. Änderungen sind nicht möglich.

Menü Info > Heizung

Menüpunkt Beschreibung (mögliche Anzeigen)
Außentemp. (*)	Die aktuell gemessene Außentemperatur. Nur verfügbar, wenn ein Außentemperaturfühler installiert ist.
Betriebsstat. Hier wird der aktuell aktive Status angezeigt:Wenn AUS angezeigt wird, ist die Heizung aus, der Frotschutz aber weiterhin aktiv.Wenn Heizen oder Absenken angezeigt wird, arbeitet die Heizung im Automatikbetrieb. Gemäß Zeitprogramm wird auf die für die jeweilige Betriebsart eingestellte Temperatur geheizt.Wenn Sommer angezeigt wird, ist die Heizung aufgrund der Sommerabschaltung aus (.)Warmwasser ist entsprechend der eingestellten Betriebsart verfügbar.Wenn Manuell angezeigt wird, arbeitet die Heizung im manuellen Betrieb.
Raumtemp. Die aktuell gemessene Raumtemperatur.

Tab. 7

Menü Info > Warmwasser

Menüpunkt Beschreibung (mögliche Anzeigen)
Betriebsstat.	Anzeige des aktuellen Betriebszustandes der Warmwasserbereitung: EIN oder AUS
Soll-Temp.	Gewünschte Warmwassertemperatur.
Ist-Temp.	Die aktuell gemessene Warmwassertemperatur.

Tab. 8

10 | Störungen beheben

Menü Info > Solar

Menüpunkt Beschreibung (mögliche Anzeigen)
Solarertrag Gesamter Solarertrag seit der ersten Inbetriebnahme der Solaranlage, z. B. 120 kWh.
Kollektor Ist Die aktuell gemessene Kollektortemperatur.
Speicher-Temp	Die aktuell gemessene Wassertemperatur im Solarspeicher.
Solarpumpe Anzeige des aktuellen Betriebszustandes der (drehzahlgeregelten) Solarpumpe: 100 % = EIN, maximale Drehzahl; 0 % = AUS

Tab. 9

Menü Info > Energieverbr ^1)

Menüpunkt Beschreibung (mögliche Anzeigen)
24h: Hzg Gaz B	Brennstoffverbrauch der Heizung am Vortag (0 - 24 h), z. B. 240 kWh
24h Hzg Strom	Elektrizitätsverbrauch der Heizung am Vortag (0 - 24 h), z. B. 3,5 kWh
24h: WW Gas B	Brennstoffverbrauch für Warmwasser am Vortag (0 - 24 h), z. B. 120 kWh
24h: WW Strom	Elektrizitätsverbrauch für Warmwasser am Vortag (0 - 24 h), z. B. 1,8 kWh
30d: Hzg Gas B	Brennstoffverbrauch der Heizung im Tagesmittel ^1) (0 - 24 h), z. B. 7200 kWh
30d Hzg Strom	Elektrizitätsverbrauch der Heizung im Tagesmittel ^1) (0 - 24 h), z. B. 105 kWh
30d: WW Gas B	Brennstoffverbrauch für Warmwasser im Tagesmittel ^1) (0 - 24 h), z. B. 3600 kWh
30d: WW Strom	Elektrizitätsverbrauch für Warmwasser im Tagesmittel ^1) (0 - 24 h), z. B. 54 kWh

1) Mittelung über die letzten 30 Tage

Tab. 10

5.4 Menü Einstellungen

Menü Einstellungen > „Sprache“

Menüpunkt Funktionsbeschreibung
„Sprache“1)	Die Sprache der Menüs und Menüpunkte kann umgestellt werden.

1) Im Display wird die eingestellte Sprache angezeigt.
1) Anzeige geräteabhängig.

Tab. 11

Menü Einstellungen > Uhrzeit/Datum

Menüpunkt Funktionsbeschreibung
Uhrzeit Aktuelle	Uhrzeit einstellen.
Datum Aktuelles	Datum einstellen.
Sommerzeit Automatische Umschaltung zwischen Sommer- und Winterzeit ein- oder ausschalten.Wenn EIN eingestellt ist, wird die Uhrzeit automatisch umgestellt (am letzten Sonntag im März von 02:00 Uhr auf 03:00 Uhr, am letzten Sonntag im Oktober von 03:00 Uhr auf 02:00 Uhr).
Zeitkorrektur	Zeitkorrektur der internen Uhr der Bedieneinheit in Sekunden pro Woche (-20 s/Woche ... 20 s/Woche). Im Display wird nur die Einheit s (Sekunden) statt s/Woche (Sekunden pro Woche) angezeigt.

Tab. 12

Menü Einstellungen > Format

Menüpunkt Funktionsbeschreibung
Datumsformat	Darstellung des Datums in allen Menüs (TT.MM.JJJJ oder MM/TT/JJJJ), wobei gilt: T = Tag, M = Monat, J = Jahr. Wenn die Jahresangabe entfällt, wird nur TT.MM. oder MM/TT/ angezeigt.
Zeitformat	Für die Darstellung der Uhrzeit stehen 24-Stunden-Format (24h) und 12-Stunden-Format (12h, am und pm) zur Verfügung.
Temp. Format	Für die Darstellung der Temperaturen stehen die Einheiten °C und °F zur Verfügung.
Fühlerabgl. Wenn die von der Bedieneinheit angezeigte Raumtemperatur nicht stimmt, Abweichung um bis zu ± 3 °C korrigieren.
Kontrast	Wenn die Anzeige im Display aufgrund der Lichtverhältnisse schlecht zu sehen ist, Kontrast des Displays anpassen (36 % ... 64 %).

Tab. 13

6 Störungen beheben

Wenn sich eine Störung nicht beheben lässt:

▶ Störung bestätigen.
▶ Weiterhin aktive Störungen werden durch Drücken der Zurück-Taste wieder angezeigt.

▶ Zugelassenen Fachmann oder Kundendienst anrufen und Störungs-Code, Zusatz-Code sowie die Ident.-Nr. der Bedieneinheit mitteilen.

Tab. 14 Die Ident.-Nr. muss Ihr Fachmann hier eintragen.

7 Elektro- und Elektronik-Altgeräte

Nicht mehr gebrauchsfähige Elektro- oder Elektronikgeräte müssen getrennt gesammelt und einer umweltgerechten Verwertung zugeführt werden (Europäische Richtlinie über Elektro- und Elektronik-Altgeräte).

Nutzen Sie zur Entsorgung von Elektro- oder Elektronik-Altgeräten die länderspezifischen Rückgabe- und Sammelsysteme.

8 Übersicht Hauptmenü

Die mit gekennzeichneten Funktionen sind nur verfügbar, wenn ein Außentemperaturfühler installiert ist.

Heizung

• Temperaturen (Automatikbetrieb)
• Heizen (Heiz- bzw. Tagestemperatur)
• Absenken (Absenk- bzw. Nachttemperatur)
  – Zeitprogramm (Umschaltung Heizen/Absenken)
• Reset Zeiten (Schaltzeiten zurücksetzen)
• Sommer/Winter (Sommer-/Winterbetrieb)
• Temp.schwelle (Temperaturschwelle)

Warmwasser

– Einmalladung (Warmwasser-Sofort-Funktion)
- Temperatur 2),3),4) (Warmwassertemperatur)
-Betriebsart 4) (Betriebsarten Warmwasser)
- Zirkulation 4) (Betriebsarten Zirkulation)
- Desinfektion 3), 4) (Thermische Desinfektion)
- Täglich 60°C ^2),3),4) (Tägliche Erwärmung Warmwasser)

2) Nur Wärmeerzeuger mit EMS 2.
3) Kann nur am Regler C 100 für HK1 eingestellt werden, nicht an den Reglern für HK2...8.
4) Menüpunkt wird nur bei Verwendung als Regler angezeigt.

Urlaub

- Urlaubsprog. (Urlaubsprogramm)

Info

• Heizung
• Außentemp. (Außentemperatur)
  -Betriebsstat. (Betriebsstatus)
  – Raumtemp. (Raumtemperatur)
• Warmwasser 4)
  -Betriebsstat. 4) (Betriebsstatus)
  – Soll-Temp. 4) (gewünschte Warmwassertemperatur)
• Ist-Temp. 4) (aktuelle Warmwassertemperatur)
• Solar
  – Solarertrag (seit Inbetriebnahme der Solaranlage)
• Kollektor Ist 4) (Kollektortemperatur)
  – Speicher-Temp 4) (Temperatur Solarspeicher)
  – Solarpumpe 4) (Betriebszustand Solarpumpe)
  – Energieverbr ^5) (Energieverbrauchsanzeige)
• täglicher (24h)/monatlicher (30d) Energieverbrauch

Einstellungen

• deutsch 6)
• Uhrzeit/Datum
• Uhrzeit
• Datum
  – Sommerzeit (Sommer-/Winterzeit)
  – Zeitkorrektur (der Bedieneinheit in s/Woche)
• Format
• Datumsformat
• Zeitformat
• Temp. Format (Einheit Temperatur)
  – Fühlerabgl. (Korrektur Raumtemperatur)
• Kontrast

Service ^7)

5) Anzeige geräteabhängig.
6) Eingestellte Sprache.
7) Einstellungen im Servicemenü dürfen nur vom Fachmann geändert werden (wird standardmäßig nicht angezeigt).

Bosch Thermotechnik GmbH

Junkersstrasse 20-24

D-73249 Wernau

www.bosch-thermotechnology.com
