Produkttyp	Sony KV-32CS71E Farbvideoprojektor
Displaytechnologie	FD Trinitron CRT
Bildschirmgröße	32 Zoll (Diagonale)
Seitenverhältnis	16:9 (Breitbild)
Abmessungen (B x H x T)	Ca. 800 x 600 x 550 mm
Gewicht	Ca. 55 kg
Stromverbrauch	Ca. 180 W (Bereitschaft: <1 W)
Stromversorgung	220-240 V AC, 50/60 Hz
Hauptmerkmale	FD Trinitron Technologie, WEGA Engine, Auto Format, Natural Picture
Eingänge	SCART, S-Video, Composite, Component (Y/Pb/Pr), RF
Ausgänge	Audioausgang, Kopfhöreranschluss
Fernbedienung	Infrarot (IR) mit speziellen Tasten
Reinigen Sie den Bildschirm mit einem weichen, trockenen Tuch. Keine Lösungsmittel verwenden.	Die Lüftungsöffnungen sollten staubfrei gehalten werden.
Sicherheit	Lüftungsschlitze nicht blockieren. Von Feuchtigkeit fernhalten. Nur geerdete Steckdosen verwenden.
Ersatzteile und Reparierbarkeit	Wenden Sie sich an autorisierte Sony-Servicezentren. Einige Teile können veraltet sein.
Allgemeine Informationen	Hergestellt von Sony Corporation. EU-Konformität: Sony International (Europe) GmbH.

Häufig gestellte Fragen - KV-32CS71E SONY

Wie verbinde ich externe Geräte wie einen DVD-Player?

Verwenden Sie die SCART- oder Component-Eingänge auf der Rückseite. Für beste Qualität verbinden Sie über Component (Y/Pb/Pr) oder SCART. Stellen Sie sicher, dass das Gerät beim Anschließen ausgeschaltet ist.

Was ist die 'Auto Format'-Funktion?

Auto Format passt die Bildgröße automatisch an das Eingangssignal an. Es kann über die Fernbedienung oder das Bildschirmmenü aktiviert werden.

Wie reinige ich den Bildschirm sicher?

Verwenden Sie ein weiches, trockenes Tuch, um den Bildschirm vorsichtig abzuwischen. Verwenden Sie keine flüssigen Reiniger oder scheuernden Materialien, da diese die Antireflexbeschichtung beschädigen könnten.

Warum ist das Bild gestreckt oder füllt den Bildschirm nicht aus?

Überprüfen Sie die Seitenverhältniseinstellungen. Drücken Sie die 'Wide'-Taste auf der Fernbedienung, um durch die Modi zu wechseln: 4:3, 16:9, Zoom usw. Stellen Sie außerdem sicher, dass das Quellgerät das richtige Format ausgibt.

Wie sperre ich den Fernseher, um zu verhindern, dass Kinder die Einstellungen ändern?

Verwenden Sie die Kindersicherungsfunktion im Setup-Menü. Möglicherweise müssen Sie einen PIN-Code festlegen. Schauen Sie für die genauen Schritte im Handbuch nach.

Was macht 'Natural Picture'?

Natural Picture verbessert Farbe und Kontrast für ein lebensechteres Bild. Es kann im Bildmenü unter 'Erweiterte Einstellungen' angepasst werden.

Wie kann ich den Stromverbrauch reduzieren?

Aktivieren Sie den 'Eco'-Modus, falls verfügbar, oder verringern Sie die Helligkeit und den Kontrast. Der Fernseher hat auch einen niedrigen Bereitschaftsverbrauch (< 1 W).

Meine Fernbedienung funktioniert nicht. Was sollte ich überprüfen?

Ersetzen Sie zuerst die Batterien (Typ AAA). Stellen Sie sicher, dass sich keine Hindernisse zwischen der Fernbedienung und dem Fernsehsensor befinden. Wenn es immer noch nicht funktioniert, versuchen Sie, den Fernseher zurückzusetzen, indem Sie ihn für 30 Sekunden vom Netz trennen.

Wie greife ich auf das Bildschirmmenü zu?

Drücken Sie die 'MENU'-Taste auf der Fernbedienung. Navigieren Sie mit den Pfeiltasten und wählen Sie Optionen mit der 'OK'- oder 'ENTER'-Taste aus.

Wo finde ich die Modellnummer und die Seriennummer?

Sie befinden sich auf der Rückseite des Fernsehers. Ein Aufkleber mit 'KV-32CS71E' und der Seriennummer ist in der Nähe des Netzkabels angebracht.

BEDIENUNGSANLEITUNG KV-32CS71E SONY

Bevor Sie das Fernsehgerät einschalten, lesen Sie bitte den Abschnitt „Sicherheitshinweise“ dieses Handbuchs. Bewahren Sie das Handbuch auf, um später bei Bedarf darin nachschlagen zu können.

Οδηγίες Χρήσης

GR

Wir danken Ihnen dafür, dass Sie dieses Farbfernsehgerät Sony FD Trinitron, mit Flach- Bildschirm, ausgewählt haben.

Bevor Sie das Fernsehgerät einschalten, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie als künftige Referenz auf.

- Symbole, die in diesen Bedienungsanleitungen verwendet werden:

• Wichtige Information.
• Informationen zu einer Funktion.
- 1,2... Reihenfolge der zu folgenden Anleitungen.

• Die schraffierten Tasten der Fernbedienung zeigen Ihnen diejenigen an, die Sie drücken müssen, um die verschiedenen Anleitungen auszuführen.

• Information über die Ergebnisse der Anleitungen.

Inhaltsverzeichnis

Einleitung 3

Sicherheitsmaßnahmen 4

Allgemeine Beschreibung

Allgemeine Beschreibung der Tasten auf der Fernbedienungs...... 5

Allgemeine Beschreibung der Tasten am Fernsehgerät 6

Installation

Einlegen der Batterien in die Fernbedienung....6

Anschluss der Antenne und des Videorecorders 6

Erstmalige Inbetriebnahme

Einschalten und automatische Feinabstimmung des Fernsehers 7

Das Menü- System auf dem Bildschirm

Einführung in das Menü- System auf dem Bildschirm und seine Anwendung....9

Menü- Führer:

Bildeinstellungen....9

Ton- Einstellungen.... 10

Abschalttimer 11

Sprache/Land 11

Automatisches Abspeichern 11

Programme Ordnen 12

Programmnamen 12

AV-Einstellungen 12

Manuell Abspeichern 13

Auto Format 15

DYN. NR 16

AV3 Ausgang....16

TV Lautsprecher 16

RGB Horizontal Position 17

Bildrotation 17

Videotext....18

Zusätzliche Information

Anschluss von frei wählbaren Zusatzgeräten 19

Anwendung von frei wählbaren Zusatzgeräten....20

Technische Daten....21

Entsorgung von gebrauchten elektrischen und elektronischen Geräten 21

Störungsbehebung 22

∅Dieses Gerät darf nur an 220-240 V Wechselstrom betrieben werden. Sie sollten niemals zu viele Geräte an derselben Steckdose anschließen, da dies zu Feuergefahr und Gefahr von Elektroschocks führen kann.	Aus Umweltschutz- und Sicherheitsgründen empfiehlt es sich, das Fernsehgerät nicht im Standby-Betrieb zu lassen, wenn es nicht benutzt wird. Trennen Sie die Verbindung zum Stromnetz. Manche Fernsehgeräte sind allerdings mit Funktionen ausgestattet, für deren Funktion der Standby-Betrieb erforderlich ist. In Fällen, in denen dies zutrifft, werden Sie in diesem Handbuch darauf hingewiesen.	∅Schieben Sie keine Gegenstände in das Gerät, da dies zu Feuergefahr und Gefahr von Elektroschocks führen kann. Schütten Sie keine Flüssigkeit über das Gerät. Wenn Flüssigkeit oder ein Gegenstand in das Fernsehgerät gelangen, dürfen Sie das Fernsehgerät nicht benutzen. Es sollte umgehend von einem Fachmann überprüft werden.
∅Öffnen Sie nicht das Gehäuse oder die hintere Abdeckung des Fernsehgeräts. Wenden Sie sich ausschließlich an qualifiziertes Fachpersonal.	Berühren Sie im Interesse Ihrer eigenen Sicherheit während Gewittern weder das Fernsehgerät noch das Antennen- oder das Netzkabel.	Setzen Sie das Fernsehgerät weder Regen noch Feuchtigkeit aus, um sich vor Feuergefahr und Elektroschocks zu schützen.
∅Blockieren Sie nicht die Lüftungsöffnungen des Fernsehgeräts und lassen Sie zur Belüftung auf jeder Seite des Geräts mindestens 10 cm Abstandt.	∅Stellen Sie das Fernsehgerät nie an heißen, feuchten oder sehr staubigen Orten auf. Stellen Sie das Fernsehgerät nicht an einem Ort auf, an dem es Erschütterungen ausgesetzt ist.	∅Bringen Sie entflammbare Gegenstände und offenes Licht (z.B. Kerzen) nicht in die Nähe des Fernsehgeräts.
∅Reinigen Sie den Bildschirm und das Gehäuse mit einem weichen, leicht feuchten Tuch. Verwenden Sie keine Scheuerschwämme, alkalischen Reinigungsmittel, Scheuermittel oder Lösungsmittel wie Alkohol oder Benzin oder antistatische Sprays. Ziehen Sie als Vorsichtsmaßnahme den Netzstecker, bevor Sie das Fernsehgerät reinigent.	Ziehen Sie am Netzstecker. Ziehen Sie nicht am Netzkabe.	∅Stellen Sie keine schweren Gegenstände auf das Netzkabel. Es könnte dadurch beschädigt werden. Es wird empfohlen, das Kabel, falls es zu lang ist, um die Halter an der Rückseite des Fernsehgeräts zu wickeln.

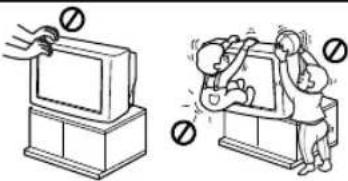

Stellen Sie das Fernsehgerät auf eine sichere und stabile Fläche. Versuchen Sie niemals, das Fernsehgerät und seinen Untersatz zusammen zu bewegen. Transportieren Sie das Fernsehgerät und seinen Untersatz immer einzeln. Legen Sie das Fernsehgerät nicht auf eine seiner Seitenflächen oder mit dem Bildschirm nach oben. Lassen Sie nicht zu, dass Kinder an dem Gerät hoch klettern.	Ziehen Sie den Netzstecker, bevor Sie das Fernsehgerät bewegen. Vermeiden Sie Unebenheiten, schnelle Schritte und zu hohen Kraftaufwand. Sollte das Fernsehgerät herunterfallen oder beschädigt werden, muss es umgehend von einem Fachmann überprüft werdenl.	∅Blockieren Sie die Lüftungsöffnungen des Fernsehgeräts nicht durch Gegenstände wie Gardinen oder Zeitungen.

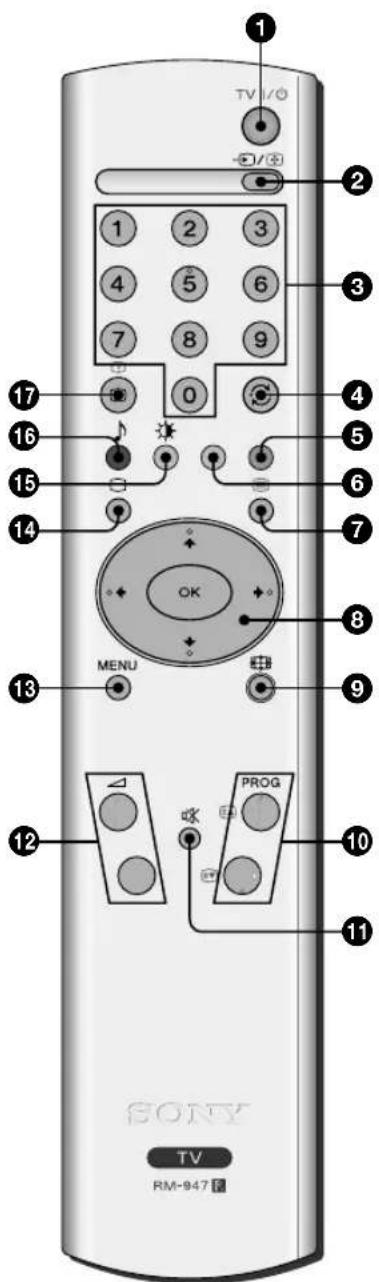

1 Kurzzeitiges Ausschalten des Fernsehgerätes: Drücken Sie diese Taste, um das Fernsehgerät vorübergehend auszuschalten (die Anzeige des Modus: Warten deuchtet auf). Drücken Sie die Taste nochmals, um das Fernsehgerät, ausgehend vom Bereitschaftsmodus (Standby) wieder einzuschalten. Um Energie zu sparen wird empfohlen das Fernsehgerät komplett auszuschalten, wenn es nicht gebraucht wird. Wenn nach Ablauf von 15 Minuten weder ein Fernsehsignal vorliegt, noch eine Taste betätigt wird, geht das Fernsehgerät automatisch in den vorübergehenden Bereitschaftsmodus (Standby) über.

② Auswählen der Eingangsquelle: Drücken Sie diese Taste mehrmals, bis das Symbol der gewünschten Eingangsquelle auf dem Bildschirm erscheint.

3 Auswählen der Kanäle: Drücken Sie diese Tasten um Kanäle auszuwählen. Für zweistellige Programm- Nummern drücken Sie die zweite Zahl nicht länger als 2,5 Sekunden.

4 Drücken Sie diese Taste, um zum zuletzt ausgewählten Kanal zurückzukehren (der orausgegangene Kanal muss zuvor mindestens 5 Sekunden lang gesehen worden sein).

⑤ Diese Taste funktioniert nur im Modus Videotext.

⑥ Diese Taste funktioniert nur im Modus Videotext.

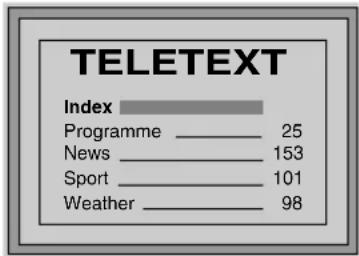

⑦ Auswählen des Videotextes: Drücken Sie diese Taste, um den Videotext darzustellen.

8 Wenn MENU eingeblendet ist, betätigen Sie diese Tasten, um sich im System der Menüs fortzubewegen. Für weitere Einzelheiten lesen Sie das Kapitel „Einführung in das Menü-System auf dem Bildschirms und seine Anwendung“ auf der Seite 9. Wenn MENU nicht eingeblendet ist, drücken Sie OK, um die allgemeine Liste der eingestellten Kanäle zu sehen. Wählen Sie den Kanal (Fernsehsender), indem Sie auf ◆ oder ◆ drücken und anschließend drücken Sie nochmals OK, um den ausgewählten Kanal zu betrachten.

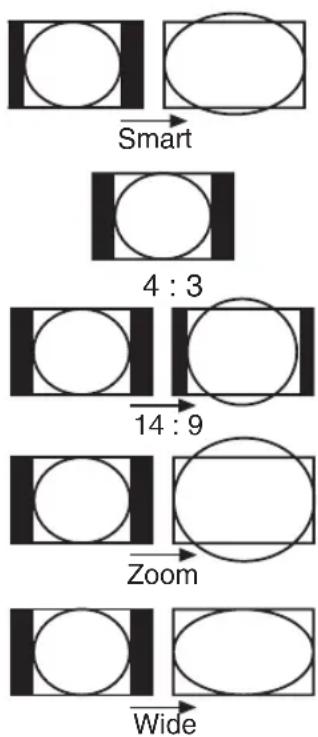

9 Auswahl des Bildschirmformats: Drücken Sie die Taste schnell, um das Bildschirm- Format zu ändern. Für weitere Einzelheiten lesen Sie das kapitel "Auto Format" auf der Seite 15.

10 Auswählen der Kanäle: Drücken Sie diese Taste, um den nächsten oder vorausgegangenen Kanal auszuwählen.

11 Ausschalten des Tons: Einmal drücken zum Ausschalten des Tons. Nochmals drücken, um den Ton wieder einzuschalten.

12 Lautstärke- Regelung: Drücken Sie diese Taste, um die Lautstärke des Fernsehgerätes einzustellen.

13 Aktivieren des Menü- Systems: Drücken Sie diese Taste, um das Menü auf dem Bildschirm zu sehen. Nochmals drücken zum Deaktivieren, und um den no malen Fernsehbildschirm zu betrachten.

14 Auswählen des Fernseh- Modus: Drücken Sie diese Taste, um den Videotext oder den Eingang des Videogerätes zu deaktivieren.

15 Auswählen des Bild- Modus: Drücken Sie die Taste wiederholt, um den Bild- Modus umzuschalten.

16 Auswählen des Ton- Modus: Drücken Sie die Taste wiederholt, um den Ton- Modus umzuschalten.

⑰ Informationsanzeige auf dem Bildschirm: Drücken Sie diese Taste, um alle Anzeigen auf dem Bildschirm einzublenden. Drücken Sie sie nochmals, um die Anzeige auszublenden.

Zusätzlich zu den Fernsehfunktionen, werden alle farbigen Tasten auch für das Einschalten des Videotextes verwendet. Wenn Sie weitere Information benötigen, konsultieren Sie das Kapitel über „Videotext“ dieser Bedienungsanleitungen.

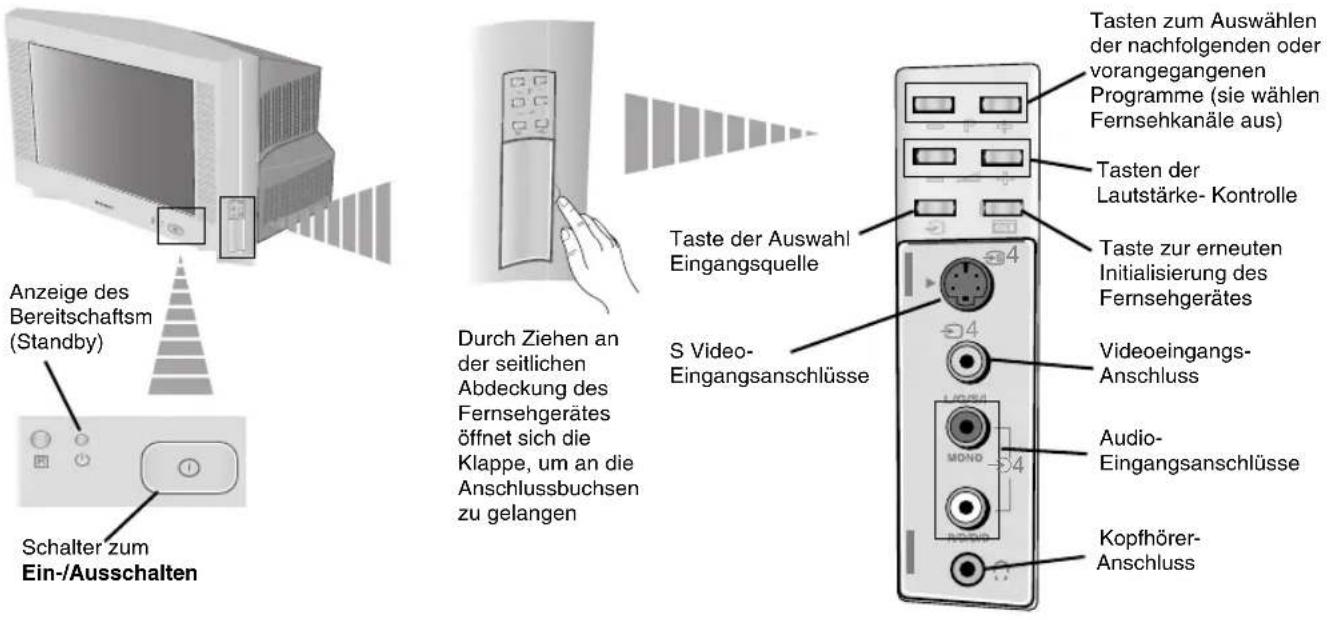

Allgemeine Beschreibung der Tasten am Fernsehgerät

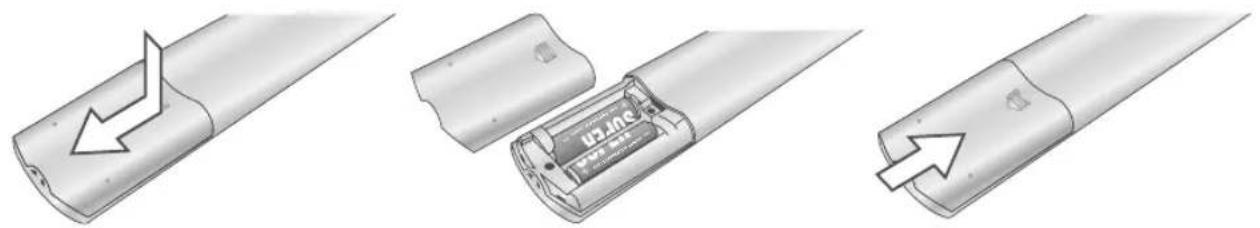

Einlegen der Batterien in die Fernbedienung

Stellen Sie sicher, dass die Batterien polaritätsrichtig eingelegt werden.

Respektieren Sie die Umwelt und werfen Sie die gebrauchen Batterien in die speziell dafür vorgesehenen Behälter.

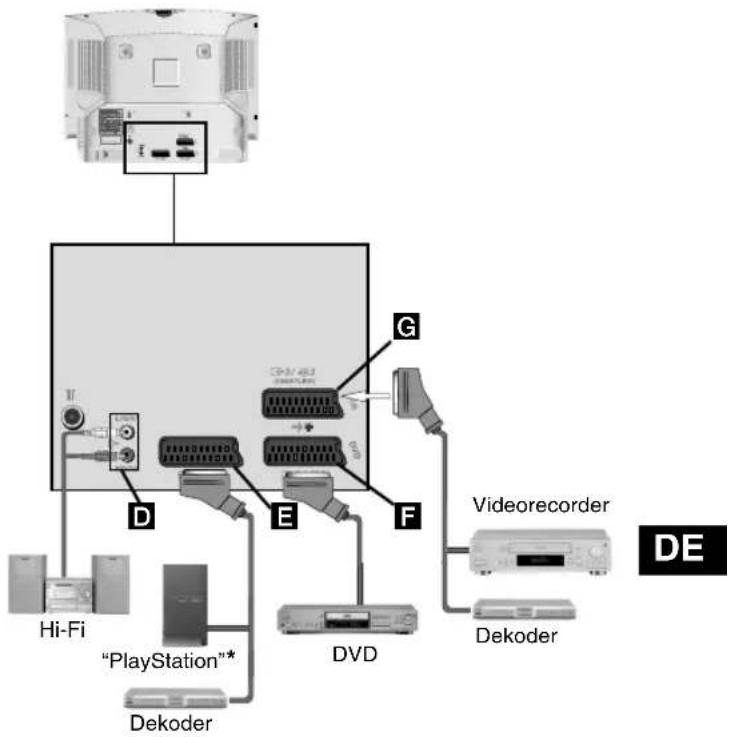

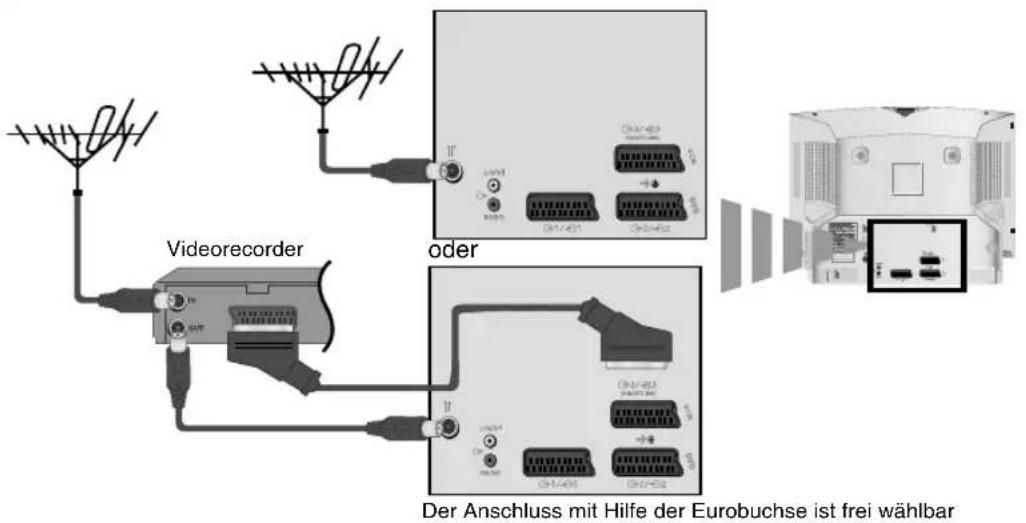

Anschluss der Antenne und des Videorecorders

Die Anschlusskabel werden nicht mitgeliefert.

Lesen Sie hierzu das Kapitel über „Anschluss von frei wählbaren Zusatzgeräten“ dieser Bedienungsanleitungen.

Beim erstmaligen Einschalten des Fernsehers erscheinen einige Menüreihenfolgen auf dem Bildschirm, mit denen Sie folgende Einstellungen vornehmen können:

1.) die Menüsprache auswählen, 2.) das Land auswählen, in dem Sie das Gerät einsetzen, 3.) Einstellen der Bild- Schräge, 4.) alle vorhandenen Kanäle (Fernsehsender) suchen und automatisch speichern, und 5.) die Reihenfolge des Erscheinens der Kanäle (Fernsehsender) auf dem Bildschirm ändern.

Wenn Sie jedoch später einige dieser Einstellungen ändern müssen, können Sie dies tun, indem Sie in (Menü Grundeinstellungen) auswählen oder die Taste Neustart des Fernsehers drücken.

1 Stecken Sie den Stecker des Fernsehers in die Steckdose (220-240 V Wechselstrom, 50 Hz).

Drücken Sie die Taste des Schalters Einschalten / Ausschalten ① an der Vorderseite des Fernsehers, um ihn einzuschalten. Bei der erstmaligen Betätigung dieser Taste erscheint automatisch das Menü Language (Sprache) auf dem Bildschirm.

2 Drücken Sie die Taste ↓ oder ↑, um die Sprache auszuwählen. Anschließend drücken Sie die Taste OK, um die Auswahl zu bestätigen. Ab diesem Moment erscheinen alle Menüs in der ausgewählten Sprache.

3 Auf dem Bildschirm erscheint automatisch das Menü Land. Drücken Sie auf die Taste ↓ oder ↑, um das Land auszuwählen, in dem Sie den Fernseher benutzen wollen. Anschließend drücken Sie die Taste OK, um die Auswahl zu bestätigen.

- Wenn das Land in dem Sie den Fernseher benützen wollen nicht auf der Liste erscheint, wählen Sie “-”, anstatt eines Landes.

4 Auf Grund des Erdmagnetismus kann das Bild u. U. schief erscheinen. Es kann in solch einem Fall neu eingestellt werden mit Hilfe des Menüs Bildrotation.

a) Wenn dies nicht notwendig ist, drücken Sie ↓ oder ↑, um Ohne Änderung weiter auszuwählen und drücken Sie OK.

b) Falls dies notwendig ist, drücken Sie ↓ oder ↑, um Jetzt einstellen auszuwählen und drücken Sie OK. Anschließend korrigieren Sie die Bild- Schräge, indem Sie sie durch Drücken der Tasten ↓ oder ↑ zwischen -5 und +5 einstellen. Am Schluss drücken Sie OK zum Speichern.

wird fortgesetzt...

5 Das Menü Automatisches Abspeichern erscheint auf dem Bildschirm. Drücken Sie die Taste OK, um Ja auszuwählen.

6 Der Fernseher beginnt mit der Feinabstimmung und der automatischen Speicherung aller Kanäle (Fernsehsender), die zur Verfügung stehen.

Dieser Prozess kann einige Minuten in Anspruchnehmen. Haben Sie Geduld und drücken Siewährend der Dauer des Prozesses der Feinabstimmung keine Tasten, oder im gegenteiligen Falle würde er nicht beendet.

Wenn der Fernseher keinen Kanal (Fernsehsender) gefunden hat nach dem automatischen Abspeichern, erscheint eine Mitteilung auf der Bildfläche, die Sie darum bittet, die Antenne anzuschließen. Schließen Sie sie bitte so an, wie auf der Seite 6 dieses Handbuchs angegeben ist, und drücken Sie OK. Der Prozess des automatischen Abspeicherns beginnt aufs Neue.

7 Nachdem der Fernseher alle Kanäle (Fernsehsender) feinabgestimmt und gespeichert hat, erscheint automatisch auf dem Bildschirm das Menü Programme Ordnen, damit Sie die Reihenfolge wie die Kanäle auf dem Bildschirm erscheinen ändern können.

a) Wenn Sie die Reihenfolge der Kanäle nicht ändernwollen, gehen Sie weiter zu Schritt 8.
b) Wenn Sie die Reihenfolge der Kanäle ändern wollen: 1 Drücken Sie die Taste ↓ oder ↑, um die Programm- Nummer mit dem Kanal (Fernsehsender), deren Stellung Sie ändern wollen, auszuwählen und, anschließend, drücken Sie auf ►. 2 Drücken Sie die Taste ↓ oder ↑, um die neue Programm-Nummer auszuwählen, unter der Sie den ausgewählten Kanal (Fernsehsender) speichern wollen. Anschließend drücken Sie ←. 3 Wiederholen Sie die Schritte b1) und b2), wenn Sie andere Fernsehkanäle neu ordnen wollen.

8 Drücken Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.

MENU

Der Fernseher ist nun betriebsbereit.

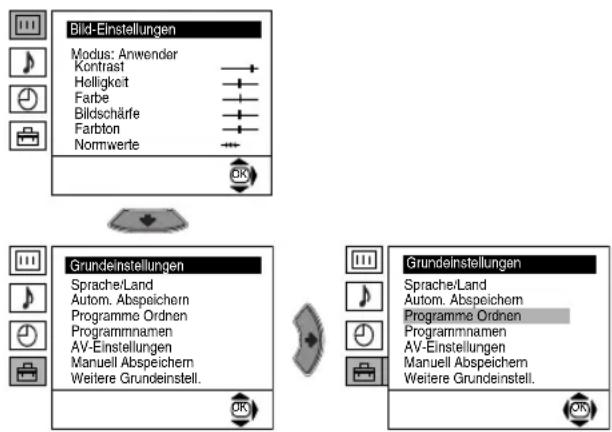

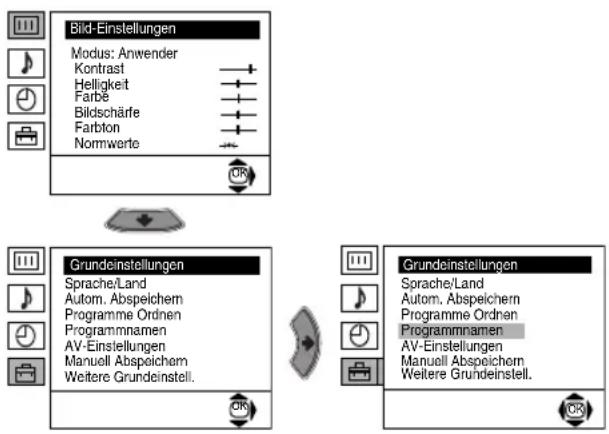

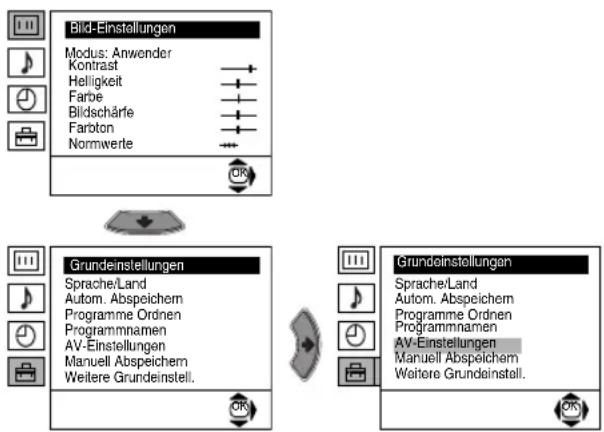

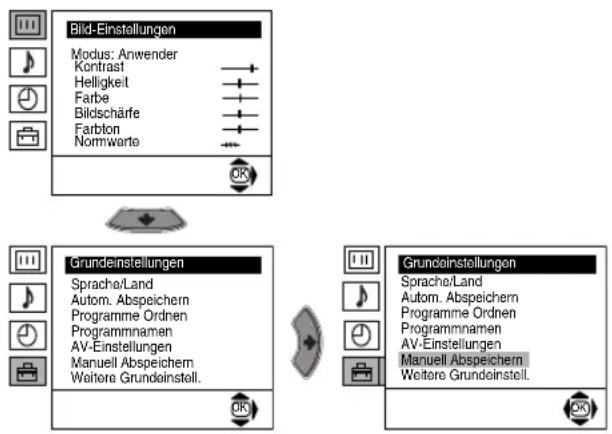

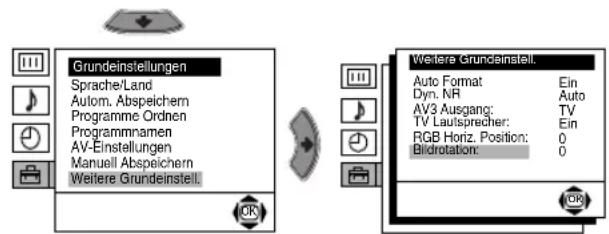

Dieser Fernseher verwendet auf dem Bildschirm ein Menü- System, um Sie bei den verschiedenen Arbeitsvorgängen zu leiten. Verwenden Sie folgenden Tasten der Fernbedienung, um sich innerhalb des Menüs zu bewegen:

1 Drücken Sie die Taste MENU, um das erste Menü-Niveau auf dem Bildschirm zu zeigen.

MENU

2 • Drücken Sie auf die Taste ↓ oder ↑, um das gewünschte Menü oder die gewünschte Option zu markieren.
- Drücken Sie auf →, um das Menü oder die gewählte Option einzublenden.
- Drücken Sie auf ←, um zum vorangegangenen Menü oder zur vorherigen Option zurückzukehren.
- Um die Einstellungen der gewählten Option zu ändern, drücken Sie auf ↓/↑/↔ oder ►.
- Um Ihre Auswahl zu bestätigen und zu speichern, drücken Sie OK.

3 Drücken Sie die Taste MENU, um zum normalen Fernsehbildschirm zurückzukehren.

MENU

Menü- Führer

Niveau 1 Niveau 2 Niveau 3 / Funktion

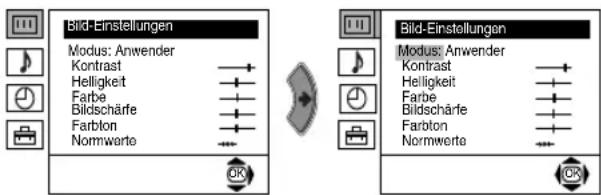

BILDEINSTELLUNGEN

Das Menü „Bild-Einstellungen“ erlaubt Ihnen die Bildeinstellungen zu ändern.

Hierzu gehen Sie wie folgt vor:

Drücken Sie ➤, nach der Auswahl der Option, die Sie ändern wollen. Anschließend drücken Sie mehrere Male ♦/♠/♦ oder ➤, um die Einstellung zu ändern, und am Schluss drücken Sie OK zum Speichern derselben.

Dieses Menü erlaubt Ihnen ebenfalls den Bild-Modus zu ändern, gemäß der Art des Programms, das sie gerade betrachten:

↓ Anwender (für persönliche Vorränge).
Live (für Live- Sendungen, DVD und Digitale Set Top Boxen).
↓ Film (für Filme).

• Helligkeit, Farbe und Bildschärfe können nur geändert werden, wenn Sie den Bild- Modus in „Anwender“ ausgewählt haben.
• Farbton ist nur verfügbar für das Farbsystem NTSC (z.B. nordamerikanische Videobänder).
• Um die werkseitig eingestellten Bild- Einstellungen wieder herzustellen, wählen Sie Normwerte und drücken Sie OK

Niveau 1 Niveau 2 Niveau 3 / Funktion

TON-EINSTELLUNGEN

Das Menü „Ton-Einstellungen“ erlaubt Ihnen die Toneinstellungen zu ändern.

Hierzu gehen Sie wie folgt vor:

Drücken Sie hierzu ➤, nach Auswahl der Option, die Sie ändern wollen. Anschließend drücken Sie wiederholt ♦/♠/♦ oder ➤, um die Einstellung zu ändern und drücken Sie abschließend OK zum Speichern derselben.

Effekt

→ ↓ Natürlich:

Diese Taste erhöht die Klarheit, die Einzelheiten und die Klangpräsenz des Tons mit Hilfe des Systems „BBE High Definition Sound system“*.

↓ Dynamisch:

„BBE High Definition Sound system“* verstärkt die Klarheit und die Klangpräsenz des Tons, indem eine verständlichere Stimmqualität und eine realere Musikqualität erzeugt wird.

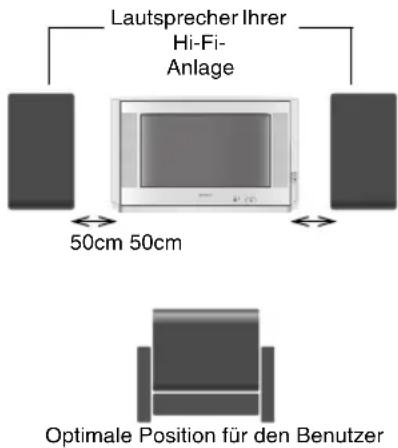

Dolby**Virtual: Täuscht den Toneffekt „Dolby Surround Pro Logic“ vor.

↓ Aus: Ohne besondere akustische Effekte.

Höhen

→ ← Weniger → Mehr

Tiefen

→ ← Weniger → Mehr

Balance

→ ← Links → Rechts

Normwerte

Diese Taste stellt die in der Fabrik eingestellten Normwerte wieder her.

Zweiton

• Bei Stereosendungen:

↓ Mono.

↓ Stereo.

- Für zweisprachige Sendungen:

↓ Mono (für Mono-Kanal, falls verfügbar).
↓ A (für den Kanal 1).
↓ B (für den Kanal 2).

Autom. Lautst.

↓ Aus: Die Lautstärke variiert in Funktion des Sendesignals.
- Ein: Die Lautstärke wird aufrechterhalten, unabhängig vom Sendesignal (z. B. bei Werbe- Sendungen).

• Wenn Sie den Fernseher mit Hilfe der Kopfhörer hören, wechselt der Option „Effekt“ automatisch zur Position „Aus“.
• Wenn Sie „Effekt“ auf „Dolby Virtual“ einstellen, springt die Option „Autom. Lautst.“ automatisch auf die Position „Aus“ und umgekehrt.

* „BBE High Definition Sound system“ wird hergestellt von Sony Corporation unter Lizenz von BBE Sound, Inc. BBE ist durch das Patent Nr. 4,638,258 und No. 4,482,866 aus USA geschützt. Das Wort “BBE” und das Symbol “BBE” sind Handelsmarken von BBE Sound, Inc.

**Dieser Fernseher wurde entworfen, um den Toneffekt „Dolby Surround“ zu erzeugen, welcher nur mit den beiden Lautsprechern des Fernsehers den Ton von 4 Lautsprechern vortäuscht, solange das Tonsignal des Sender „Dolby Surround“ ist. Außerdem können Sie den Toneffekt ebenfalls auch dadurch verbessern, dass Sie einen externen Verstärker anschließen. Für weitere Einzelheiten lesen Sie das Kapitel „Anschluss einer externen Audio-Anlage“ auf der Seite 19.

**In Lizenz von Dolby Laboratories hergestellt. „Dolby“, „Pro Logic“ und das Doppel- D- Symbol sind Warenzeichen der Dolby Laboratories.

Niveau 1 Niveau 2 Niveau 3 / Funktion

ABSCHALTTIMER

Die Option „Abschalttimer“ im Menü „Timer“ erlaubt Ihnen eine Zeitspanne auszuwählen, nach welcher der Fernseher automatisch in den Bereitschaftsmodus (Standby) eintritt.

Hierzu gehen Sie wie folgt vor:

Drücken Sie hierzu ➔ nach Auswahl dieser Option. Anschließend drücken Sie ↓ oder ↑, um die Zeitspanne (höchstens 4 Stunden) auszuwählen und, am Schluss, drücken Sie OK zum Speichern.

• Wenn Sie die verbleibende Restzeit bis zum Abschalten sehen wollen, währendem Sie eine Fernsehsendung betrachten, drücken Sie die Taste 🎥.
• Ein Minute bevor der Fernseher in den Bereitschaftsmodus eintritt, wird die verbleibende Restzeit auf dem Bildschirm angezeig.

SPRACHE / LAND

Die Option „Sprache/Land“ im Menü „Grundeinstellungen“ erlaubt Ihnen die Sprache auszuwählen, in der die Bildschirm- Menüs erscheinen sollen. Sie können ebenfalls das Land auswählen, in dem Sie den Fernseher benützen wollen.

Hierzu gehen Sie wie folgt vor:

Drücken Sie hierzu nach Auswahl dieser Option die Taste ➤. Anschließend gehen Sie so vor, wie in den Schritten 2 und 3 des Kapitels „Einschalten und automatische Feinabstimmung des Fernsehers“ auf der Seite 7, angegeben wird.

AUTOMATISCHES ABSPEICHERN

Die Option „Autom. Abspeichern“ im Menü „Grundeinstellungen“ erlaubt Ihnen die Suche und Speicherung aller verfügbaren Fernsehkanäle (Fernsehsender).

Hierzu gehen Sie wie folgt vor:

Drücken Sie hierzu nach Auswahl dieser Option die Taste ➤. Anschließend gehen Sie so vor, wie in den Schritten 5 und 6 des Kapitels „Einschalten und automatische Feinabstimmung des Fernsehers“ auf der Seite 8, angegeben wird.

wird fortgesetzt...

Niveau 1 Niveau 2 Niveau 3 / Funktion

PROGRAMME ORDNEN

Die Option „Programme Ordnen“ im Menü „Grundeinstellungen“ erlaubt Ihnen die Reihenfolge, wie die Kanäle (Fernsehsender) auf dem Bildschirm erscheinen, zu ändern.

Hierzu gehen Sie wie folgt vor:

Drücken Sie hierzu nach Auswahl dieser Option die Taste ➤. Anschließend gehen Sie so vor, wie im Schritt 7b) des Kapitels „Einschalten und automatische Feinabstimmung des Fernsehers,, auf der Seite 8, angegeben wird.

PROGRAMMNAMEN

Die Option „Programmnamen“ im Menü „Grundeinstellungen“ erlaubt Ihnen einem Kanal einen Namen mit höchstens fünf Buchstaben zu verleihen.

Hierzu gehen Sie wie folgt vor:

1 Drücken Sie nach Auswahl der Option →, und anschließend drücken Sie ↓ oder ↑, um die Programm- Nummer des Programms auszuwählen, der Sie einen Namen verleihen wollen.
2 Drücken Sie ➤. Mit dem markierten ersten Element der Spalte Name, drücken Sie ♦ oder ♦, um einen Buchstaben, eine Nummer oder “-“ für eine Leerstelle, auszuwählen und anschließend drücken Sie ➤, um diesen Buchstaben zu bestätigen. Wählen Sie die übrigen vier Buchstaben auf dieselbe Weise aus. Abschließend drücken Sie OK zum Speichern.

AV-EINSTELLUNGEN

Die Option „AV-Einstellungen“ im Menü „Grundeinstellungen“ erlaubt Ihnen dem an diesen Fernseher angeschlossenen externen Gerät einen Namen zu verleihen.

Hierzu gehen Sie wie folgt vor:

1 Nach Auswahl der Option, drücken Sie ➔ und anschließend drücken Sie ↓ oder ↑, um die Eingangsquelle auszuwählen, der Sie einen Namen verleihen wollen, (AV1, AV2 und AV3 für die Anlagen, die als Option zur Wahl stehen und die an die hinten am Fernseher angebrachten Eurobuchsen angeschlossen sind sowie AV4 für die rechten Seite des Fernsehgeräts angeschlossen ist). Anschließend drücken Sie ➔.
2 In der Spalte "Name" wird automatisch ein vorgegebener Namen erscheinen:
a) Wenn Sie einen der 6 vorgegebenen Namen benützen wollen (CABLE, GÄME, CAM, DVD, VIDEO oder SAT), drücken Sie ↓ oder ↑, um einen davon auszuwählen und abschließend drücken Sie OK, zum Speichern desselben.
b) Wenn Sie einen eigenen Namen verwenden wollen, wählen Sie Bearb. und drücken Sie ➤. Anschließend, mit dem markierten ersten Element, drücken Sie ↓ oder ↑, um einen Buchstaben, eine Nummer oder “-“ für eine Leerstelle auszuwählen und drücken Sie ➤, um diesen Buchstaben zu bestätigen. Wählen Sie die übrigen vier Buchstaben auf dieselbe Weise aus und drücken Sie abschließend OK zum Speichern.

Niveau 1 Niveau 2 Niveau 3 / Funktion

MANUELL ABSPEICHERN

Die Option „Manuell Abspeichern“ im Menü „Grundeinstellungen“ erlaubt Ihnen folgendes:

a) Sie können einen nach dem anderen der Kanäle (Fernsehsender) oder einen Videoeingang in einer gewünschten Programmreihenfolge abspeichern.

Hierzu gehen Sie wie folgt vor:

1 Drücken Sie nach Auswahl der Option „Manuell Abspeichern“ die Taste ➤. Markieren Sie die Option Programm und drücken Sie ➤. Anschließend drücken Sie ↓ oder ↑, um die Programmnummer (Position) auszuwählen, unter der Sie einen Fernsehsender oder einen Videokanal abspeichern wollen. (Für den Videokanal empfehlen wir die Auswahl der Programmnummer „0“). Drücken Sie die Taste ◄.

2 Dis folgende Option wird nur in Abhängigkeit des im Menü „Sprache/Land“ ausgewählten Landes erscheinen.

Nach Auswahl der Option TV-System drücken Sie ▶. Anschließend drücken Sie ▼ oder ▲, um für die westeuropäischen Länder das Fernsehsystem BG, für die Länder Osteuropas D/K auszuwählen, L für Frankreich oder I für Großbritannien. Drücken Sie ▶.

3 Drücken Sie nach Auswahl der Option Kanal die Taste ➔ und, anschließend, drücken Sie ↓ oder ↑ zur Auswahl des Kanaltyps („C“ für Kanäle des Landwegs oder „S“ für Kabelkanäle). Drücken Sie die Taste ➔. Im Anschluss daran betätigen Sie die Nummerntasten, um die Kanalnummer des Fernsehsenders oder des Signals des Videokanals direkt einzugeben. Wenn Sie die Kanalnummer nicht kennen, drücken Sie ↓ oder ↑, um sie zu suchen. Sobald Sie den Kanal gefunden haben, den Sie speichern wollen, drücken Sie zweimal OK.

Wiederholen Sie alle diese Schritte, um weitere Kanäle abzustimmen und zu speichern.

b) Eingeben eines Namens von höchstens fünf Zeichen für einen Kanal.

Hierzu gehen Sie wie folgt vor:

Markieren Sie hierzu die Option Programm und drücken Sie PROG + oder -, bis die Programmnummer erscheint, der Sie einen Namen geben wollen. Sobald diese auf dem Bildschirm erscheint, wählen Sie die Option Name und, anschließend, drücken Sie die Taste →. Drücken Sie ↓ oder ↑, um einen Buchstaben, eine Nummer oder „-„ für eine Leerstelle zu wählen, und drücken Sie die Taste → zur Bestätigung dieses Zeichens. Wählen Sie die restlichen vier Zeichen auf die selbe Weise aus. Sobald Sie alle Zeichen ausgewählt haben, drücken Sie zweimal OK zum Speichern.

wird fortgesetzt...

Niveau 1 Niveau 2 Niveau 3 / Funktion

c) Obwohl die automatische Feinabstimmung (AFT) aktiviert ist, kann sie auch manuell eingestellt werden, zu einem besseren Bildempfang, falls das Bild verzerrt empfangen wird.

Hierzu gehen Sie wie folgt vor:

Wählen Sie hierzu die Option AFT, während Sie den Kanal (Fernsehsender) betrachten, den Sie feinabstimmen wollen und, anschließend, drücken Sie die Taste →. Drücken Sie ↓ oder ↑, um das Niveau der Kanalfrequenzen zwischen – 15 und + 15 einzustellen. Abschließend drücken Sie zweimal OK zum Speichern.

d) Auslassen der nicht gewünschten Programmnummern, um sie beim Wählen mit Hilfe der Tasten PROG +/- zu überspringen.

Hierzu gehen Sie wie folgt vor:

Markieren Sie hierzu die Option Programm, drücken Sie PROG + oder -, bis die Programmnummer erscheint, die sie auslassen wollen. Sobald diese auf dem Bildschirm erscheint, wählen Sie die Option Auslassen und, anschließend, drücken Sie die Taste ▶. Drücken Sie ▼ oder ↑, um Ja zu wählen, und drücken Sie abschließend zweimal OK zum Speichern.

Wenn Sie später diese Funktion annullieren wollen, wählen Sie wiederum „Nein“, statt „Ja“ aus.

e) Diese Option erlaubt Ihnen einen kodierten Kanal korrekt zu sehen und aufzunehmen, wenn Sie einen Dekoder benützen, der durch ein Videogerät an die Eurobuchse 3/3-5 angeschlossen ist.

Die folgende Option wird nur in Abhängigkeit des im Menü „Sprache/Land“ ausgewählten Landes erscheinen.

Hierzu gehen Sie wie folgt vor:

Wählen Sie hierzu die Option Dekoder und drücken Sie ▶. Anschließend drücken Sie ▼ oder ▲, um Sí. auszuwählen. Abschließend drücken Sie zwei Mal OK zum Speichern.

Wenn Sie später diese Funktion annullieren wollen, wählen Sie wiederum „Aus“ statt „Ein“.

wird fortgesetzt...

Niveau 1 Niveau 2 Niveau 3 / Funktion

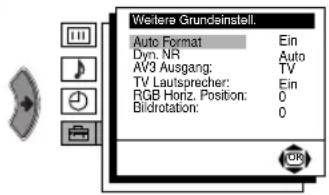

Die Option „Auto Format“ im Menü „Weitere Grundeinstell.“ erlaubt, dass der Fernseher automatisch die Art des Bildformats ändert.

Hierzu gehen Sie wie folgt vor:

Hierzu drücken Sie → nach Auswahl der Option. Anschließend drücken Sie ↓ oder ↑, um Ein auszuwählen (wenn Sie wünschen, dass der Fernseher je nach dem Sendesignal automatisch das Bildformat ändert) oder wählen Sie Aus (wenn Sie das Bildformat so beibehalten wollen, wie Sie es vorziehen). Zum Schluss drücken Sie OK zum Speichern.

Sowohl bei Auswahl von „Ein“ wie bei Auswahl von „Aus“ können Sie in der Option „Auto Format“ immer die Art des Bildformats verändern, indem Sie wiederholt die Taste ✉ der Fernbedienung betätigen. Sie können unter den folgenden Formaten auswählen.

Smart: Nachahmung des horizontalen Bildschirm-Effektes für Sendungen in 4:3

4:3: Herkömmliche Bildgröße. Sicht des kompletten Bildes

14:9: Art des Bildes bei den Formaten 4:3 und 16:9

Zoom: Horizontales Bildschirmformat für Videofilme

Wide: Für Sendungen in 16:9. Sicht des kompletten Bildes

In den Formaten „Smart“, „Zoom“ und „14:9“ erscheint der Bildschirm abgeschnitten und zwar sowohl im oberen wie im unteren Bereich. Drücken Sie ↓ oder ↑, um die Bildposition auf dem Bildschirm einzustellen (z.B. um Untertitel lesen zu können).

wird fortgesetzt...

Niveau 1 Niveau 2 Niveau 3 / Funktion

DYN. NR

Die Option „Dyn. NR“ im Menü „Weitere Grundeinstell.“ erlaubt automatisch das Verrauschen des Bildes bei schwachen Fernsehsignalen abzuschwächen.

Hierzu gehen Sie wie folgt vor:

Nach Auswahl dieser Option drücken Sie hierzu die Taste ➤. Anschließend drücken Sie ↓ oder ↑, um Auto auszuwählen, und abschließend drücken Sie OK zum Speicherne.

Wenn Sie später diese Funktion annullieren wollen, wählen Sie wiederum „Aus“, statt „Auto“ aus.

AV3 AUSGANG

Die Option „AV3 Ausgang“ im Menü „Weitere Grundeinstell.“ erlaubt Ihnen die Ausgangsquelle der Eurobuchse 3/3 auszuwählen, um so von dieser Eurobuchse aus jedes vom Fernseher oder von einer anderen externen Anlage kommende beliebige Signal aufnehmen zu können, das an die Eurobuchsen 1/1 oder 2/2 oder an die vorderen Buchsen 4 oder 4 und 4. angeschlossen is.

Wenn Ihr Videorecorder über Smartlink verfügt, ist dieser Prozess nicht notwendig.

Hierzu gehen Sie wie folgt vor:

Nach Auswahl der Option, drücken Sie hierzu ▶. Anschließend drücken Sie ↓ oder ↑, um das gewünschte Ausgangssignal TV, AV1, AV2, AV4, YC4 oder AUTO auszuwählen.

Wenn Sie „AUTO“ auswählen, ist das Ausgangssignal immer dasselbe, das auf dem Bildschirm des Fernsehers erschein.

Wenn Sie einen Dekoder an die Eurobuchse 3/3 oder an einen Videorecorder, der verbunden ist mit der Eurobuchse, angeschlossen haben, vergessen Sie nicht zu ihrer korrekten Dokodierung den Ausgang AV3 in „AUTO“ oder „TV“ nochmals auszuwählen.

TV LAUTSPRECHER

Die Option „TV Lautsprecher“ im Menü „Weitere Grundeinstell.“, erlaubt Ihnen den Ton der Kopfhörer des Fernsehgerätes abzustellen, um den Ton nur über einen externen Verstärker zu hören, der an die Kabelschuhe des Audioausgangs hinten am Fernsehgerät angeschlossen ist.

Hierzu gehen Sie wie folgt vor:

Nach Auswahl dieser Option drücken Sie hierzu die Taste ➤. Anschließend drücken Sie ↓ oder ↑, um Aus auszuwählen, und abschließend drücken Sie OK zum Speichern.

Wenn Sie später diese Funktion annullieren wollen, wählen Sie wiederum „Ein“, statt „Aus“ aus.

Niveau 1 Niveau 2 Niveau 3 / Funktion

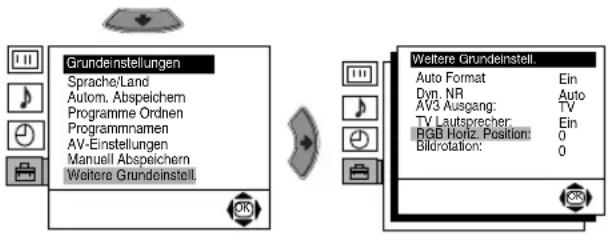

RGB HORIZONTAL POSITION

Wenn eine RGB- Signalquelle, wie eine „PlayStation“, angeschlossen wird, ist es u.U. notwendig, die horizontale Bildposition einzustellen. In diesem Fall kann die Einstellung mit Hilfe der Option „RGB Horiz. Position“ im Menü „Weitere Grundeinstell.“ vorgenommen werden.

Hierzu gehen Sie wie folgt vor:

Wählen Sie, während Sie ein RGB- Eingangssignal betrachten, hierzu die Option „RGB Horiz. Position“ aus und drücken Sie die Taste ➤. Anschließen drücken Sie ↓ oder ↑, um die Bildposition zwischen - 10 und + 10 einzustellen. Abschließend drücken Sie OK zum Speichern.

BILDROTATION

Auf Grund des Erdmagnetismus kann das Bild u.U. schief erscheinen. Es kann in solch einem Fall neu eingestellt werden mit Hilfe der Option „Bildrotation“ im Menü „Weitere Grundeinstell.“

Hierzu gehen Sie wie folgt vor:

Drücken Sie hierzu nach Auswahl dieser Option die Taste ➤. Anschließend drücken Sie ↓ oder ↑, um die Bild- Schräge zwischen -5 und +5 einzustellen. Abschließend drücken Sie OK zum Speichern.

Der Videotext ist ein Informationsdienst, der von den meisten Fernsehsendern übertragen wird. Die Seite der Inhaltsangabe des Videotextdienstes (im Allgemeinen Seite 100) stellt Informationen zur Verfügung, wie dieser Dienst verwendet wird. Verwenden Sie zur Anwendung des Videotextes die Tasten der Fernbedienung, wie auf dieser Seite angegeben wird.

Stellen Sie sicher, dass ein Fernsehkanal mit einem starken Signal verwendet wird, da sich im gegenteiligen Fall Fehler im Videotext ergeben könnten.

Ein- und Ausschalten des Videotextes:

Drücken Sie die Taste 📊 nachdem Sie den Kanal (Fernsehsender), der den Videotextdienst überträgt, ausgewählt haben..

Auswahl einer Videotext-Seite:

Geben Sie mit Hilfe der Nummerntastatur der Fernbedienung die drei Ziffern der Seitennummer, die Sie sehen wollen, ein.

• Wenn Sie eine Fehleingabe machen, wählen Sie drei beliebige Ziffern aus, und wiederholen Sie anschließend die Eingabe der richten Seitennummer.
• Wenn Sie eine Fehleingabe machen, wählen Sie drei beliebige Ziffern aus, und wiederholen Sie anschließend die Eingabe der richten Seitennummer.

Auswahl der darauffolgenden oder vorausgegangenen Seite:

Drücken Sie PROG + ( ) PROG - ( ).

Projektion von Videotext auf das Fernsehbild:

Drücken Sie die Taste während Sie den Videotext betrachten. Drücken Sie sie nochmals, um den Videotext- Modus zu beenden

Zurückhalten einer Seite:

Drücken Sie 4. Drücken Sie nochmals, um die Zurückhaltung wieder aufzuheben.

Aufdecken einer versteckten Information (z.B. Lösungen von Rätseln):

Drücken Sie 🏠 Drücken Sie nochmals, um die Information wieder zu verstecken.

Auswahl einer Nebenseite:

Es kann sein, dass eine Videotextseite aus verschiedenen untergeordneten Nebenseiten besteht. In diesem Fall wechselt die Seitenzahl, die oben links erscheint, von gelb zu grün, und es erscheinen einer oder mehr Pfeile neben der Seitenzahl. Betätigen Sie die Tasten ◀ oder ▶ der Fernbedienung, um die gewünschte Nebenseite zu sehen.

Den Videotextdienst beenden:

Drücken Sie die Taste ☐

Fastext

Der Fastext- Dienst erlaubt die Videotext- Seiten mit dem Betätigen einer einzigen Taste aufzurufen. Wenn Sie Videotext betrachten und Fastext- Signale übertragen werden, erscheint unten auf der Bildschirmseite ein farbiges Kode- Menü, das Ihnen den direkten Zutritt zu einer Seite erlaubt. Drücken Sie hierzu die entsprechende Farbtaste (rot, grün, gelb oder blau) der Fernbedienung.

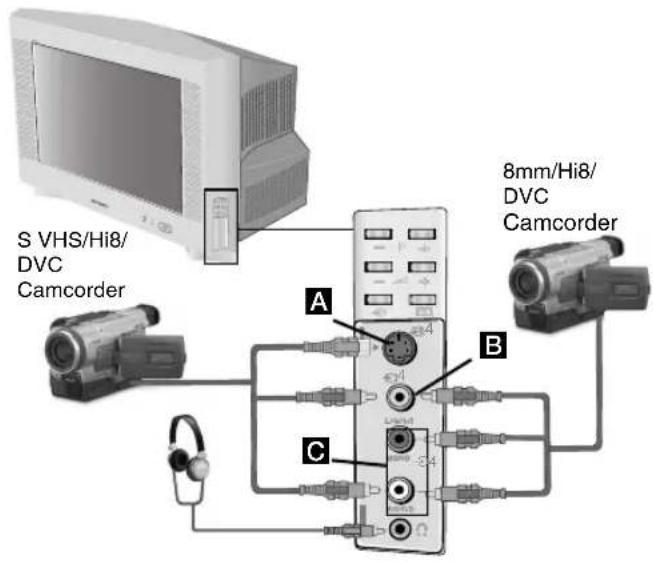

Es ist möglich eine weitreichende Palette von frei wählbaren Zusatzgeräten anzuschließen, wie im Anschluss gezeigt wird. (Die Verbindungskabel werden nicht mitgeliefert).

Beim Anschließen der Kopfhörer werden die Lautsprecher des Fernsehers automatisch ausgeschalte.

* "PlayStation" ist ein Produkt von Sony Computer Entertainment, Inc.
* "PlayStation" ist ein registriertes Markenzeichen von Sony Entertainment, Inc.

• Schließen Sie nie gleichzeitig Geräte an die Buchsen A und B an, da es sonst zu Bildstörungen kommt.
• Schließen Sie keinen Dekoder an die Eurobuchse F an.

Anschluss eines Videorecorders:

Wenn Sie einen Videorecorder anschließen wollen, finden Sie hierzu im Kapitel „Anschluss der Antenne und des Videorecorders“ weitere Informationen. Wir empfehlen den Videorecorder durch ein Eurobuchsen-Kabel anzuschließen. Wenn Sie über kein Eurobuchsen-Kabel verfügen, müssen Sie manuell den Videosignal-Kanal mit Hilfe des Menüs „Manuell Abspeichern“ einstellen. (Hierzu finden Sie weitere Informationen im Abschnitt a) der Seite 13). Sie finden auch weitere Informationen über den Empfang des Videosignal-Kanals in den Bedienungsanleitungen Ihres Videorecorders.

Anschluss eines Videorecorders, der über Smartlink verfügt:

Smartlink ist eine Verbindung zwischen dem Fernseher und einer Videoanlage, die eine direkte Übertragung gewisser Informationen erlaubt. Wenn Sie detailliertere Information über Smartlink, benötigen, lesen Sie das Anleitungshandbuch Ihrer Videoanlage.

Wenn Sie einen Videorecorder benützen, der über Smartlink verfügt, verwenden Sie ein Eurobuchsen-Kabel und schließen Sie es an die Eurobuchse 3/3 an.

Wenn Sie an die Eurobuchse 3/3 oder an einen an die besagte Eurobuchse angeschlossenen Videorecorder einen Dekoder angeschlossenen haben:

Wählen Sie die Option „Manuell Abspeichern“ im Menü „Grundeinstellungen“ aus und nach Auswahl der Option „Dekoder**“, gehen Sie für jeden verschlüsselten Kanal auf „Ein“ (unter Verwendung von ↓ oder ↑).

** Diese Option wird nur in Abhängigkeit des im Menü „Sprache/Land“ ausgewählten Landes erscheinen.

wird fortgesetzt...

Anschluss einer externen Audio-Anlage.:

Wenn Sie den Ton des Fernsehers über die Lautsprecher Ihrer Musikanlage genießen wollen, schließen Sie die Anlage an den Audioausgang D an und mit Hilfe des Menü- Systems wählen Sie „Grundeinstellungen“. Anschließend benützen Sie die Option „Weitere Grundeinstell.“ und wählen Sie „Aus“ in „TV Lautsprecher“.

Die Lautstärke der externen Lautsprecher kann durch die Einstell- Tasten des Lautstärkereglers der Fernbedienung des Fernsehers geändert werden. Auch das Niveau der hohen und der tiefen Töne kann durch das Menü „Ton-Einstellungen“ geändert werden.

Sie können auch den Toneffekt "Dolby Virtual" durch Ihre Musikanlage genießen:

Stellen Sie hierzu die Lautsprecher Ihrer Musikanlage an beiden Seiten des Fernsehers auf, indem Sie zwischen dem Fernseher und jedem Lautsprecher ca. 50 cm Abstand lassen.

Nachdem die Lautsprecher aufgestellt sind, wählen Sie mit Hilfe des Menü- Systems das Menü „Ton-Einstellungen“, und Wählen Sie anschließend „Dolby Virtual“ aus in der Option „Effekt“.

Anwendung von frei wählbaren Zusatzgeräten

1 Schließen Sie das Zusatzgerät, wie oben angegeben ist, an den angebrachten Fernsehgeräte-Anschluss an.
2 Schalten Sie das angeschlossene Gerät ein.
3 Um das Bild des angeschlossenen Geräts zu sehen, drücken Sie solange mehrmals die Taste bis auf dem Bildschirm das richtige Eingangssymbol erscheint.

Symbol Eingangs- Signale

1 • Eingangs- Signal Audio / Video mit Hilfe der Eurobuchse E.
-1 RGB-Eingangssignal mit Hilfe der Eurobuchse E. Dieses Symbol erscheint nur, wenn Sie einen RGB-Eingang angeschlossen haben.
2 • Eingangs- Signal Ton / Video mit Hilfe der Eurobuchse F.
-2 RGB-Eingangssignal mit Hilfe der Eurobuchse F. Dieses Symbol erscheint nur, wenn Sie einen RGB-Eingang angeschlossen haben.
3 • Eingangs- Signal Audio / Video mit Hilfe der Eurobuchse G.
3 Eingangs- Signal S Video mit Hilfe der Eurobuchse G. Dieses Symbol erscheint nur, wenn Sie einen S Video Eingang angeschlossen haben.
4 • Eingangs- Signal des Videorecorders mit Hilfe der Cinchbuchse B und des Audio-Eingangssignals mit Hilfe von C.
4 Eingangs- Signal S Vídeo mit Hilfe der Buchse S Vídeo A und Audio- Eingangssignal mit Hilfe C. Dieses Symbol erscheint nur, wenn Sie einen S Video Eingang angeschlossen habe.

4 Drücken Sie die Taste □ der Fernbedienung, um zum normalen Fernsehbild zurückzukehren.

Für Mono Zusatzgeräte

Verbinden Sie das Audiokabel mit der auf der Seitliche befindlichen Anschluss-Buchse (L/G/S/I) und wählen Sie nach obigen Angaben 4 oder 4 als Eingangssignal. Zuletzt wählen Sie wie bei „Ton-Einstellungen“ beschrieben den Ton „Zweiton“ “A“ aus.

Dieses Gerät stimmt mit den Anforderungen der Richtlinie 96/29/Euratom überein.

TV- System:

In Abhängigkeit vom Land, das Sie ausgewählt haben:

B/G/H, D/K

Farb- System:

PAL, SÉCAM

NTSC 3.58, 4.43 (Nur Video- Eingang)

Kanal- Bereich:

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K R1-R12, R21-R69

Bldröhre:

Flach- Bildschirm FD Trinitron WIDE

Anschlüsse an der Rückseite:

1/23-polige Eurobuchse CENELEC-Standard), einschließlich Eingang Ton / Video, Eingang RGB, Fernsehaudio-videoausgang

2/-23 polige Eurobuchse CENELEC-Standard), einschließlich Eingang Ton/Video, Eingang RGB, monitor-audio-/videoausgang

3/21-polige Eurobuchse CENELEC

(SMARTLINK)-Standard), einschließlich Eingang Ton / Video, Eingang S Video, Ausgang Ton / Video wählbar und Anschluss Smartlink

Ausgänge Ton (links/rechts) – Cinchbuchsen

Anschlüsse an der Seitliche:

4 Eingang S Vídeo – DIN 4- polig

4 Video- Eingang – Cinchbuchse

- 4 Audio- Eingang – Cinchbuchsen

Kopfhörer- Anschluss

Ton- Ausgabe:

2 x 14 W (Musikleistung)

2 x 7 W (RMS)

Leistungsaufnahme :

102 W

Leistungsaufnahme im Modus

Bereitschaftsbetrieb (Standby):

0.4 W

Abmessungen (breit x hoch x tief):

Ca. 933 x 562 x 572 mm.

Gewicht:

Ca. 60 Kg.

Mitgeliefertes Zubehör:

1 Fernbedienung (RM- 947)

2 Batterien mit IEC- Kennzeichnung

Weitere Merkmale:

• Bild von 100 Hz
- Videotext, Fastext, TOPtext (250 Speicherseiten Videotext)
- Abschalttimer
- Smartlink (direkte Kommunikation zwischen Fernseher und einem kompatiblen Videorecorder. Ausführliche Informationen über Smartlink finden Sie in der Bedienungsanleitung Ihres Videorecorders)
• Automatische Feststellung des Fernsehsystems
- Dolby Virtual
• BBE
- Auto Format

Design und technische Daten sind, ohne vorherigen Bescheid, Änderungen unterworfen.

Öko- Papier – Chlorfrei

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Nachfolgend finden Sie einige einfache Lösungsvorschläge für Probleme, die möglicherweise Bild und Ton beeinträchtigen.

Problem Lösung
Kein Bild (Bildschirm ist dunkel), kein Ton. • Überprüfen Sie die Antennen- Verbindung.Schalten Sie das Fernsehgerät ein und drücken Sie die Taste an der Vorderseite des Fernsehers.Wenn die Anzeige des Fernsehers leuchtet, drücken Sie die Taste TV der Fernbedienung.
Schlechtes oder kein Bild, aber guter Ton.	Rufen Sie mit Hilfe des Menü- Systems die Anzeige „Bild- Einstellungen“ auf und wählen Sie „Normwerte“ aus, um die werkseitigen Einstellungen wieder zu aktivieren.
Kein Bild oder kein Informations- Menü des frei wählbaren Zusatzgerätes, das an der Rückseite des Fernsehers an die Eurobuchse angeschlossen ist.	Stellen Sie sicher, dass das frei wählbare Gerät angeschlossen ist und drücken Sie solange mehrmals die Taste der Fernbedienung, bis das richtige Eingangs- Symbol auf dem Bildschirm erscheint.
Gutes Bild, aber kein Ton. • Drücken Sie die Taste	+/- auf der FernbedienungÜberprüfen Sie, ob die Option „TV Lautsprecher“ im Menü „Weitere Grundeinstell.“ bei der Stellung „Ein“ ausgewählt ist.Überprüfen Sie, dass die Kopfhörer ausgeschaltet sind.
Sendungen in Farbe werden schwarzweiß angezeigt.	Rufen Sie mit Hilfe des Menü- Systems die Menü „Bildeinstellungen“ auf und wählen Sie „Normwerte“ aus, um die werkseitigen Einstellungen wieder zu aktivieren.
Verzerrtes Bild beim Programmwechsel oder Auswählen des Videotextes.	Schalten Sie das an die 21-polige Eurobuchse an der Rückseite des Fernsehers angeschlossene Gerät aus.
Fehlerhafte Buchstaben auf den Videotext-Seiten.	Wählen Sie mit Hilfe des Menü- Systems die Option „Sprache/Land“ und wählen Sie das Land aus, in dem Sie den Fernseher benützen.
Schiefes Bild. • Wählen Sie mit Hilfe des Menü-	Systems die Option „Bildrotation“ im Menü „Weitere Grundeinstell.“ aus und korrigieren Sie die Schräglage.
Verrauschtes Bild. • Wählen Sie mit Hilfe des Menü-	Systems die Option „AFT“ im Menü „Manuell Abspeichern“ aus und stellen Sie manuell die Abstimmung ein, um einen besseren Bildempfang zu erhalten.Dyn. NR“ im Menü „Weitere Grundeinstell.“ und wählen Sie „Auto“ aus, um das Verrauschen des Bildes abzuschwächen.
Das Bild wird nicht richtig dekodiert oder es ist nicht stabil beim Sehen eines kodierten Kanals durch einen an die Eurobuchse 3/3 angeschlossenen Dekode.	Gehen Sie mit Hilfe des Menü- Systems in das Menü „Grundeinstellungen“. Anschließend gehen Sie auf die Option „Weitere Grundeinstell.“ und wählen Sie „AV3 Ausgang“ in „TV“.Überprüfen Sie, dass der Dekoder nicht an die Eurobuchse 2/2 angeschlossen ist.
Fernbedienung funktioniert nicht.	Tauschen Sie die Batterien aus.
Die Bereitschaftsanzeige (Standby) am Fernsehgerät blink.	Wenden Sie sich an den nächsten Sony-Kundendienst.

• Bleiben die Probleme bestehen, lassen Sie das Fernsehgerät bitte von qualifiziertem Fachpersonal warten.
• Öffnen Sie das Gehäuse AUF KEINEN FALL selbst.
