IAN 22558 - Selle de vélo CRIVIT - Kostenlose Bedienungsanleitung

Produkttyp	Luftgepolsterter Fahrradsattel
Marke	Crivit
Modell	IAN 22558
Verwendungszweck	Private Nutzung an Fahrrädern; nicht für gewerbliche Nutzung
Aufpumpsystem	Luftpumpknopf für einstellbare Härte: Weich (3 Pumpstöße), Mittel (8 Pumpstöße), Hart (15 Pumpstöße)
Entlüftung	Luftventil drücken
Montagekompatibilität	Kompatibel mit Steck-Sattelstützen und Patent-Sattelstützen
Befestigungsdrehmoment	24 Nm auf beiden Seiten für Steck-Sattelstütze
Erforderliches Werkzeug	13 mm Gabelschlüssel
Sicherheitsmerkmale	Schnellspanner muss geschlossen sein; vor jeder Benutzung Festigkeit prüfen; scharfe Gegenstände vermeiden
Wartung	Mit feuchtem Tuch reinigen und trocknen; bei Raumtemperatur an einem sauberen, trockenen Ort aufbewahren
Umweltschutz	Umweltfreundlich entsorgen; Verpackung recyceln
Garantie	3 Jahre ab Kaufdatum
Ersatzteile	Erhältlich unter www.delta-sport.com (Kategorie Service - Lidl Ersatzteilservice)
Kundendienst (UK)	Tel.: [phone] (£0,10/Min.); E-Mail: [e-mail]
Kundendienst (Zypern)	Tel.: [phone]; E-Mail: [e-mail]

Häufig gestellte Fragen - IAN 22558 CRIVIT

Wie installiere ich den Fahrradsattel an meinem Fahrrad?

Der Sattel kann auf eine Steck-Sattelstütze oder eine Patent-Sattelstütze montiert werden. Bei Steck-Sattelstützen den Sattel mit dem vormontierten Block befestigen und die Befestigungsschraube auf beiden Seiten mit 24 Nm anziehen. Bei Patent-Sattelstützen die Befestigungsschrauben, das Distanzstück, den Block und die Schraube entfernen und dann direkt montieren. Den Sattel immer waagerecht ausrichten und die Mindesteinstecktiefe beachten.

Wie pumpe ich das Luftpolster auf?

Drücken Sie den Aufpumpknopf wiederholt, um die gewünschte Härte zu erreichen. Standardwerte: Weich = 3 Pumpstöße, Mittel = 8 Pumpstöße, Hart = 15 Pumpstöße. Beachten Sie, dass das Polster mit der Zeit Luft verliert und möglicherweise nachgepumpt werden muss.

Wie lasse ich die Luft aus dem Polster ab?

Drücken Sie das Luftventil (2), um Luft abzulassen, bis die gewünschte Weichheit erreicht ist.

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen einen 13-mm-Gabelschlüssel zum Anziehen der Befestigungsschrauben.

Ist dieser Sattel mit meinem Fahrrad kompatibel?

Der Sattel passt auf Standard-Fahrradsattelstützen. Er funktioniert sowohl mit Steck- als auch mit Patent-Sattelstützen. Überprüfen Sie den Typ Ihrer Sattelstütze und stellen Sie sicher, dass die Sattelklemme passt.

Wie stelle ich die Sattelhöhe ein?

Lösen Sie die Sattelstützenklemme, stellen Sie die gewünschte Höhe ein (beachten Sie die Mindesteinstecktiefen-Markierung) und ziehen Sie die Klemme fest. Nicht während der Fahrt einstellen.

Wie sollte ich den Sattel reinigen und pflegen?

Mit einem feuchten Tuch reinigen und trocken wischen. Bei Raumtemperatur an einem sauberen, trockenen Ort aufbewahren. Vermeiden Sie Kontakt mit scharfen Gegenständen und extremen Wetterbedingungen wie direkter Sonne, Kälte oder Nässe.

Wie lange beträgt die Garantiezeit und wie kann ich sie geltend machen?

Das Produkt hat eine 3-jährige Garantie ab Kaufdatum, die Material- und Verarbeitungsfehler abdeckt. Zur Geltendmachung wenden Sie sich an die Service-Hotline (UK: 0871 5000 720, Zypern: 8009 4409) oder senden Sie eine E-Mail an [e-mail] / [e-mail]. Bewahren Sie Ihren Kassenbon auf.

Wo kann ich Ersatzteile kaufen?

Ersatzteile sind unter www.delta-sport.com in der Kategorie 'Service - Lidl Ersatzteilservice' erhältlich.

Kann ich diesen Sattel auf einem Heimtrainer verwenden?

Der Sattel ist für Fahrräder zur privaten Nutzung ausgelegt. Er passt möglicherweise auf Heimtrainer mit Standard-Sattelstützen, aber stellen Sie die Kompatibilität mit der Sattelklemme und der Stützengröße sicher.

BEDIENUNGSANLEITUNG IAN 22558 CRIVIT

Bestimmungsgemäße Verwendung 53

Sicherheitshinweise 54 - 55

Verletzungsgefahr...... 54 - 55

Vermeidung von Sachschäden 55

Montage 56 - 57

Aufpumpen 58

Luft ablassen 59

Pflege, Lagerung 59

Entsorgung 59

3 Jahre Garantie......60 - 61

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für einen hochwertigen Artikel entschieden. Machen Sie sich vor der Montage und der ersten Inbetriebnahme mit dem Artikel vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Montageanleitung und die Sicherheitshinweise.

Benutzen Sie den Artikel nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie diese Anleitung gut auf.

Händigen Sie alle Unterlagen bei Weitergabe des Artikels an Dritte ebenfalls mit aus.

Bestimmungsgemäße verwendung

Der Artikel dient als Sitzgelegenheit für Fahrräder für die private Nutzung und ist nicht für den gewerblichen Gebrauch bestimmt.

Sicherheitshinweise

Verletzungsgefahr!

• Montieren Sie den Artikel fachgerecht und achten Sie darauf, dass er während der Fahrt nicht verrutschen kann. Nehmen Sie während der Fahrt keine Einstellungen am Artikel vor.
• Schnellspanner müssen an den Ausfall-Enden in geschlossenem Zustand anliegen.

Stellen Sie den Schnellspanner so ein, dass Sie bei einer 90°-Stellung etwas Widerstand verspüren und ziehen Sie ihn fest. Fragen Sie gegebenenfalls Ihren Fachhändler.

- Prüfen Sie den Artikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen.

Kontrollieren Sie vor jeder Verwendung den festen Sitz aller Schraubverbindungen und ziehen Sie lockere Schraubverbindungen gegebenenfalls nach.

Der Artikel darf nur in einwandfreiem Zustand verwendet werden!

• Achten Sie bei der Verwendung eines Kindersitzes auf das Umhüllen aller unter dem Sattel befindlichen Federringe, um ein Einklemmen von Fingern zu vermeiden.
• Jede Art von Rissen und/oder Kratzern in hochbeanspruchten Bereichen des Sattels (Schraubverbindungen) sind ein Hinweis darauf, dass die Lebensdauer des Bestandteils erreicht wurde und das Teil ersetzt werden sollte.

Vermeidung von Sachschäden

• Achten Sie darauf, dass der Artikel nicht mit spitzen Gegenständen in Berührung gebracht wird.
• Schützen Sie den Artikel vor extremen Witterungseinflüssen wie Kälte, Nässe und direkter Sonneneinstrahlung.

Montage

Stellen Sie den Sattel stets auf die für Sie passende Höhe ein. Beachten Sie die Markierung an der Sattelstütze, welche die Mindesteinstecktiefe kennzeichnet. Die Befestigungsschrauben des Artikels müssen beidseitig mit 24 Nm (Newtonmeter) angezogen werden, um sicher an der Kerzen-Sattelstütze befestigt zu sein.

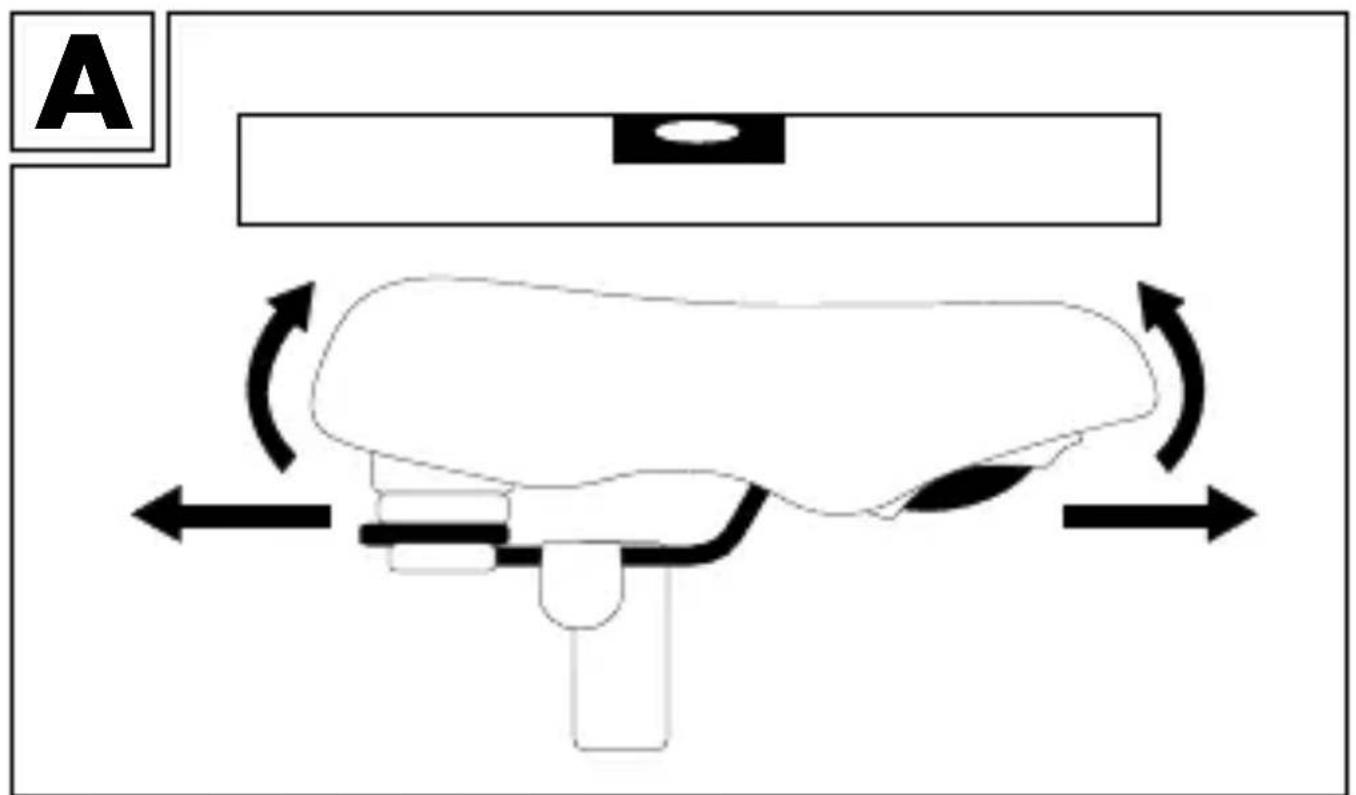

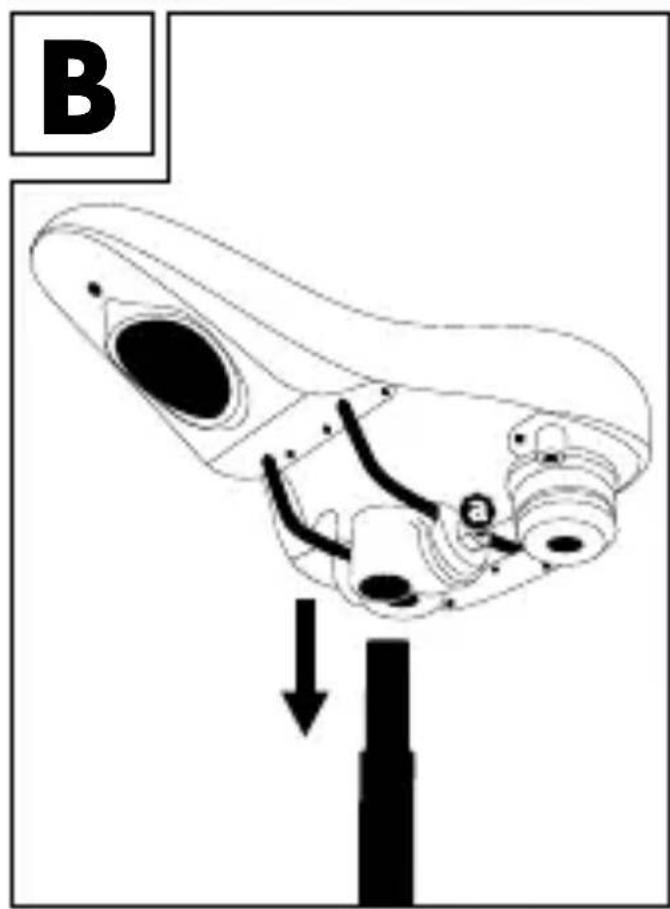

(Abb. A) Richten Sie den Artikel horizontal aus. (Abb. B) Für Kerzen-Sattelstützen: Befestigen Sie den Sattel mittels des vormontierten Klobens an der Kerzen-Sattelstütze.

(Abb. C)

1. Entfernen Sie beidseitig mit einem 13er Maulschlüssel die Befestigungsschrauben (a).
   Entfernen Sie die Abstandshalter (b),
   die Schraube (d) sowie den Kloben (c).
2. Montieren Sie den Sattel anschließend direkt an der Patent-Sattelstütze.

a - Befestigungsschraube d - Schraube

b - Abstandshalter

c - Kloben

Aufpumpen

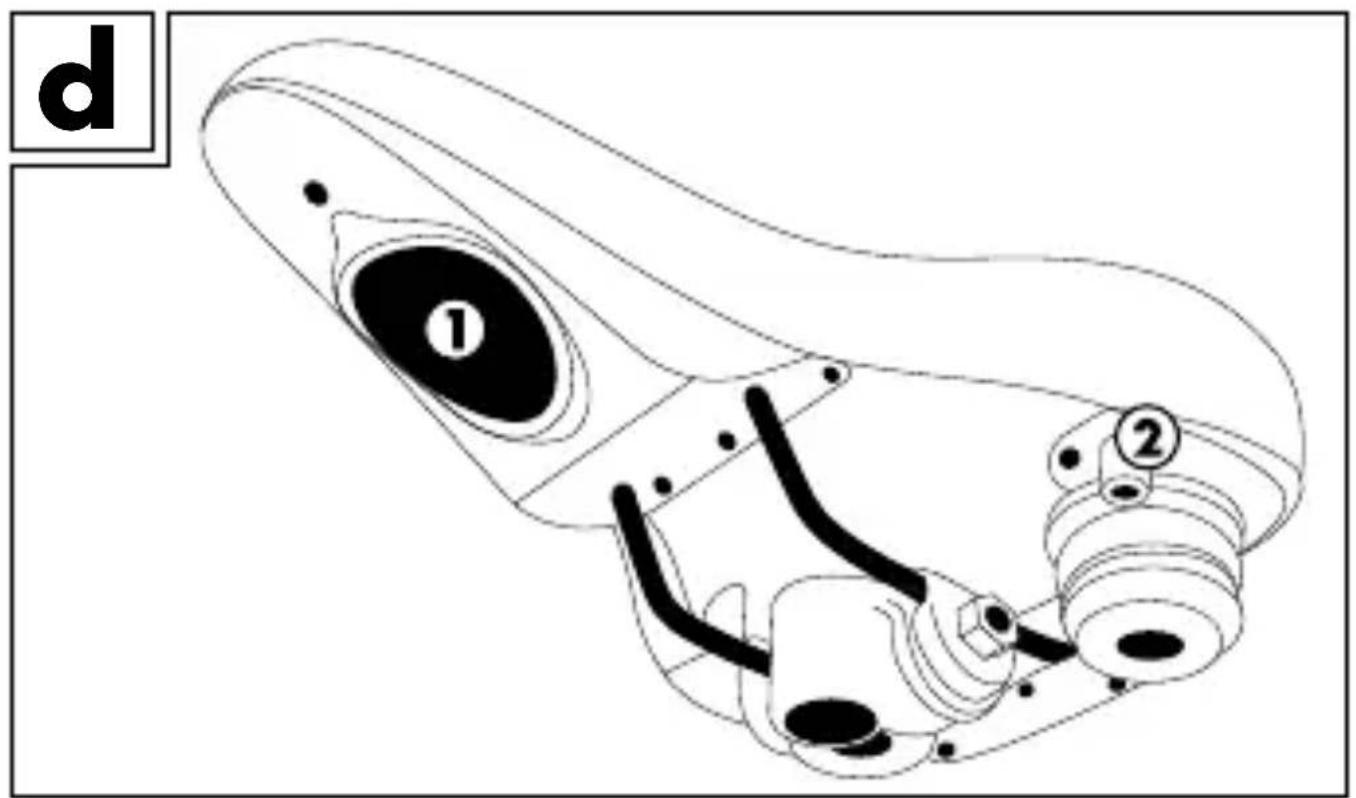

Drücken Sie den Aufpumpknopf (1) so oft, bis Sie den gewünschten Härtegrad erreicht haben (Abb. D).

Richtwerte:

• weich - 3 x pumpen
• mittel - 8 x pumpen
• hart - 15 x pumpen

hinweis: Bitte beachten Sie, dass der Artikel nach einiger Zeit Luft verliert. Pumpen Sie den Artikel in diesem Fall laut Anleitung wieder auf.

Luft ablassen

Drücken Sie das Ablassventil (2) (Abb. D).

Pflege, Lagerung

Den Artikel immer trocken und sauber in einem temperierten Raum lagern.

Wichtig! Nur mit einem feuchten Reini- gungstuch reinigen und anschließend trocken wischen.

Entsorgung

Verpackung und Artikel bitte umweltgerecht und sortenrein entsorgen! Entsorgen Sie den Artikel über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Gemeindeverwaltung. Beachten Sie die aktuell geltenden Vorschriften.

3 jahre Garantie

Das Produkt wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf dieses Produkt drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf.

Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung.

Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten.

Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IAN: 22558

Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Ersatzteile zu Ihrem Produkt finden Sie auch unter: www.delta-sport.com, Rubrik Service - Ersatzteilservice Lidl

DELTA-SPORT HANDELSKONTOR GMBH

Wragekamp 6

D-22397 Hamburg

Version: 08/2014

Delta-Sport-Nr.: LS-1504

IAN 22558

7+
