Produkttyp	Fahrradsattel
Marke	Crivit
Modell	IAN 285912
Abmessungen (L x B)	270 mm x 150 mm
Gewicht	350 g
Schienenmaterial	Stahl
Bezugsmaterial	Kunstleder
Polstermaterial	Schaumstoff
Kompatibilität	Standard-Sattelstützenklemme
Einstellung	Neigungswinkel über Klemme einstellbar
Verwendungszweck	Stadt- und Trekkingfahrräder
Reinigung	Mit feuchtem Tuch abwischen; Lösungsmittel vermeiden
Wartung	Schienenschrauben regelmäßig überprüfen
Sicherheit	Sicherstellen, dass die Klemme mit dem empfohlenen Drehmoment (10 Nm) angezogen ist
Ersatzteile	Erhältlich über den Crivit-Service

Häufig gestellte Fragen - IAN 285912 CRIVIT

Wie installiere ich den Crivit Fahrradsattel IAN 285912?

Lösen Sie die Sattelstützenklemme, schieben Sie die Sattelschienen in die Klemme, passen Sie Position und Neigung an und ziehen Sie dann die Klemme mit dem empfohlenen Drehmoment von 10 Nm an.

Wie hoch ist das empfohlene Anzugsmoment für die Sattelschienenklemme?

Das empfohlene Drehmoment beträgt 10 Nm. Übermäßiges Anziehen kann die Schienen beschädigen.

Kann ich diesen Sattel an einem Mountainbike verwenden?

Ja, der Sattel ist kompatibel mit Standard-Sattelstützenklemmen, die bei den meisten Fahrrädern, einschließlich Mountainbikes, verwendet werden.

Wie stelle ich den Neigungswinkel des Sattels ein?

Lösen Sie die Schrauben der Sattelstützenklemme, neigen Sie den Sattel in den gewünschten Winkel (normalerweise waagerecht oder leicht nach unten geneigt), und ziehen Sie dann die Schrauben wieder fest.

Aus welchen Materialien besteht der Sattel?

Der Bezug besteht aus Kunstleder, die Polsterung aus Schaumstoff und die Schienen aus Stahl.

Wie reinige ich den Sattel?

Mit einem feuchten Tuch abwischen, bei Bedarf mit milder Seife. Vermeiden Sie scheuernde Reinigungsmittel oder Lösungsmittel.

Ist der Sattel wasserdicht?

Der Kunstlederbezug ist wasserabweisend, aber nicht vollständig wasserdicht. Längerer Regen kann zu Verschleiß führen.

Wie hoch ist die Gewichtsbeschränkung für diesen Sattel?

Der Sattel ist für Fahrer bis 100 kg (220 lbs) ausgelegt, basierend auf typischer Nutzung.

Woran erkenne ich, ob der Sattel mit meinem Fahrrad kompatibel ist?

Überprüfen Sie, ob Ihre Sattelstützenklemme runde Schienen (Standarddurchmesser 7 mm) aufnimmt. Die meisten Fahrräder sind kompatibel.

Kann ich den Sattelbezug ersetzen, wenn er verschlissen ist?

Der Bezug ist nicht separat austauschbar. Möglicherweise müssen Sie den gesamten Sattel ersetzen.

BEDIENUNGSANLEITUNG IAN 285912 CRIVIT

Montage-, Bedienungs- und Sicherheitshinweise

IAN285912

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 57

O

Introduction......Page 6

OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, NEMČIJA

Einleitung......Seite 58

Bestimmungsgemäße

Verwendung......Seite 59

Teilebeschreibung......Seite 59

Technische Daten......Seite 59

Sicherheitshinweise......Seite 60

Montage......Seite 63

Aufpumpen......Seite 64

Luft ablassen......Seite 65

Pflege, Lagerung ......Seite 65

Entsorgung......Seite 65

Garantie......Seite 66

Luftpolstersattel

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu auf- merksam die nachfolgende Bedienungsanlei- tung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Produkt dient als Sitzgelegenheit für Fahrräder. Das Produkt ist nur für den privaten Gebrauch und nicht für den gewerblichen Einsatz oder für andere Einsatzbereiche bestimmt.

Teilebeschreibung

1 Mutter
2 Abstandshalter
3 Kloben
4 Schraube
5 Ablassventil
6 Aufpumpknopf

TechnischeDaten

Breite: HG02361A ca. 17,5 cm

HG02361B ca. 21 cm

Sicherheitshinweise

VOR GEBRAUCH BITTE DIE BEDIENUNGS- ANLEITUNG LESEN! BEDIENUNGSANLEI- TUNG SORGFÄLTIG AUFBEWAHREN! HÄNDIGEN SIE ALLE UNTERLAGEN BEI WEITERGABE DES PRODUKTES AN DRITTE EBENFALLS MIT AUS.

WARNING! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND

KINDER!Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.

⚠ VORSICHT!VERLETZUNGSGE- FAHR!

Montieren Sie das Produkt fachgerecht und achten Sie darauf, dass es während der Fahrt nicht verrutschen kann. Nehmen Sie während der Fahrt keine Einstellungen am Produkt vor.

Schnellspanner müssen an den Ausfall-Enden in geschlossenem Zustand anliegen. Stellen Sie den Schnellspanner so ein, dass Sie bei einer 90°-Stellung etwas Widerstand spüren und ziehen Sie ihn fest. Fragen Sie gegebenenfalls Ihren Fachhändler.

Prüfen Sie das Produkt vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie vor jeder Verwendung den festen Sitz aller Schraubverbindungen und ziehen Sie lockere Schraubverbindungen gegebenenfalls nach.

■ Verwenden Sie das Produkt nur in einem einwandfreiem Zustand! Nehmen Sie ein beschädigtes Produkt nicht in Betrieb.

Achten Sie bei der Verwendung eines Kindersitzes auf das Umhüllen aller unter dem Sattel befindlichen Federringe, um ein Einklemmen von Fingern zu vermeiden.

Jede Art von Rissen und/oder Kratzern in hochbeanspruchten Bereichen des Sattels (Schraubverbindungen) sind ein Hinweis darauf, dass die Lebensdauer des Bestandteils erreicht wurde und das Teil ersetzt werden sollte.

⚠️ VERMEIDUNG VON SACHSCHÄDEN!

Achten Sie darauf, dass das Produkt nicht mit spitzen Gegenständen in Berührung gebracht wird.

Schützen Sie das Produkt vor extremen Witterungseinflüssen wie Kälte, Nässe und direkter Sonneneinstrahlung.

Montage

Hinweis: Entfernen Sie vollständig das Verpackungsmaterial.

Stellen Sie den Sattel stets auf die für Sie passende Höhe ein. Beachten Sie die Markierung an der Sattelstütze, welche die Mindesteinstecktiefe kennzeichnet.

Die Muttern des Produkts müssen beidseitig mit 24 Nm (Newtonmeter) angezogen werden, um sicher an der Kerzen-Sattelstütze befestigt zu sein.

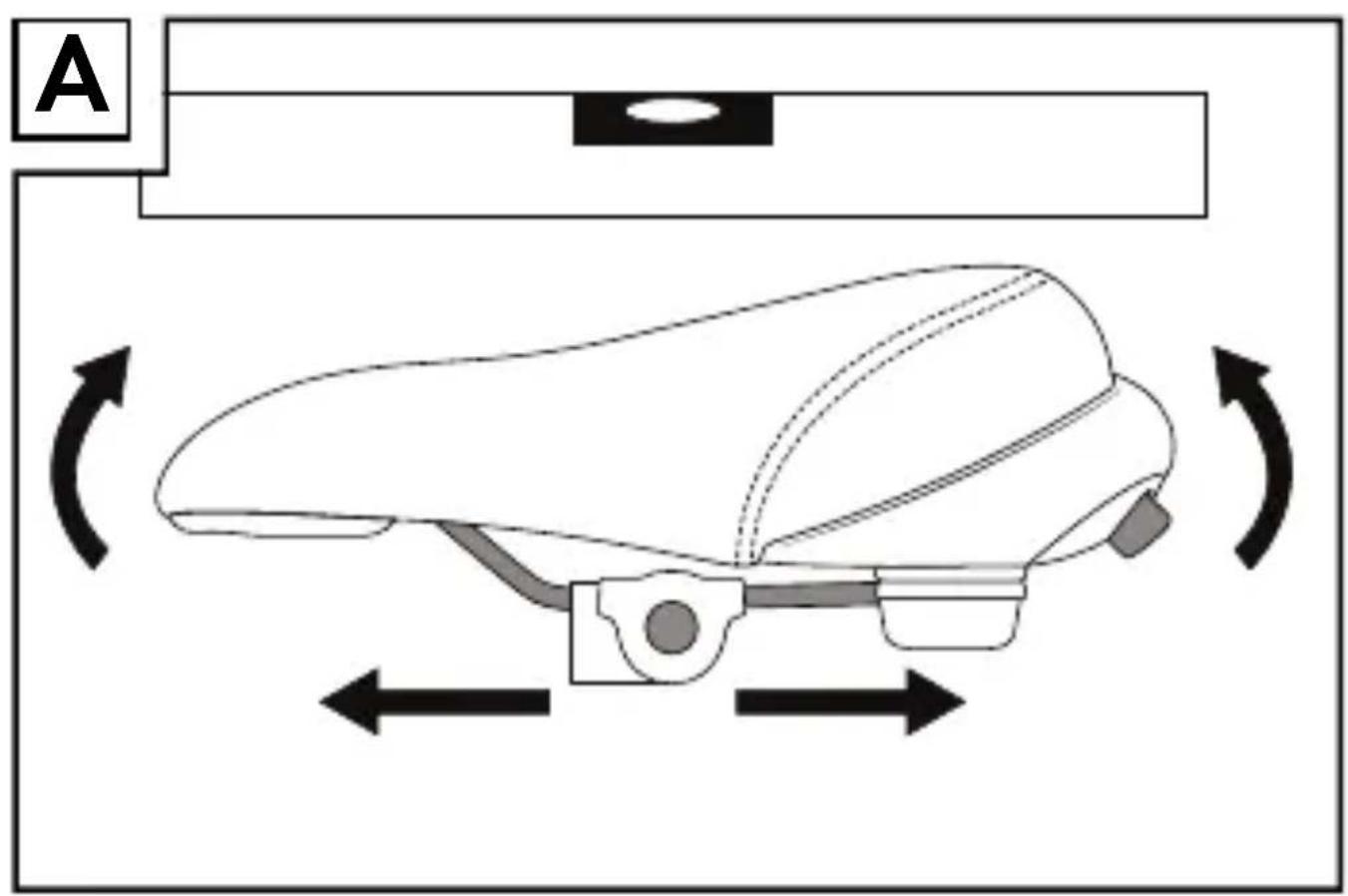

☐ Richten Sie das Produkt horizontal aus (Abb. A).

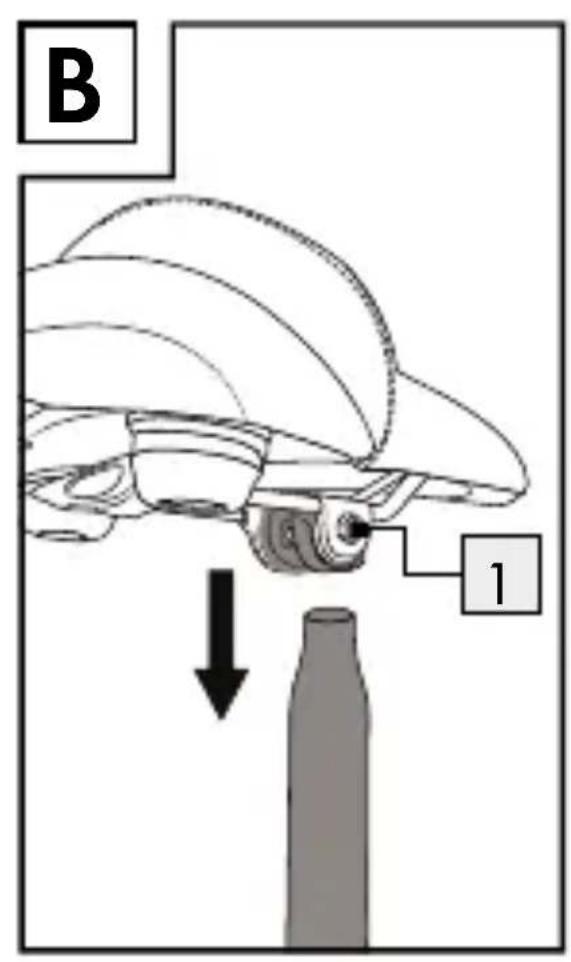

☐ Für Kerzen-Sattelstützen: Befestigen Sie den Sattel mittels des vormontierten Klobens 3 an der Kerzen-Sattelstütze (Abb. B).

Entfernen Sie beidseitig mit einem 14er-Maulschlüssel die Muttern 1 (Abb. C).

Entfernen Sie die Abstandshalte ^2 , die Schraube 4 sowie den Kloben 3 (Abb. C).

Montieren Sie den Sattel anschließend direkt an der Patent-Sattelstütze.

Aufpumpen

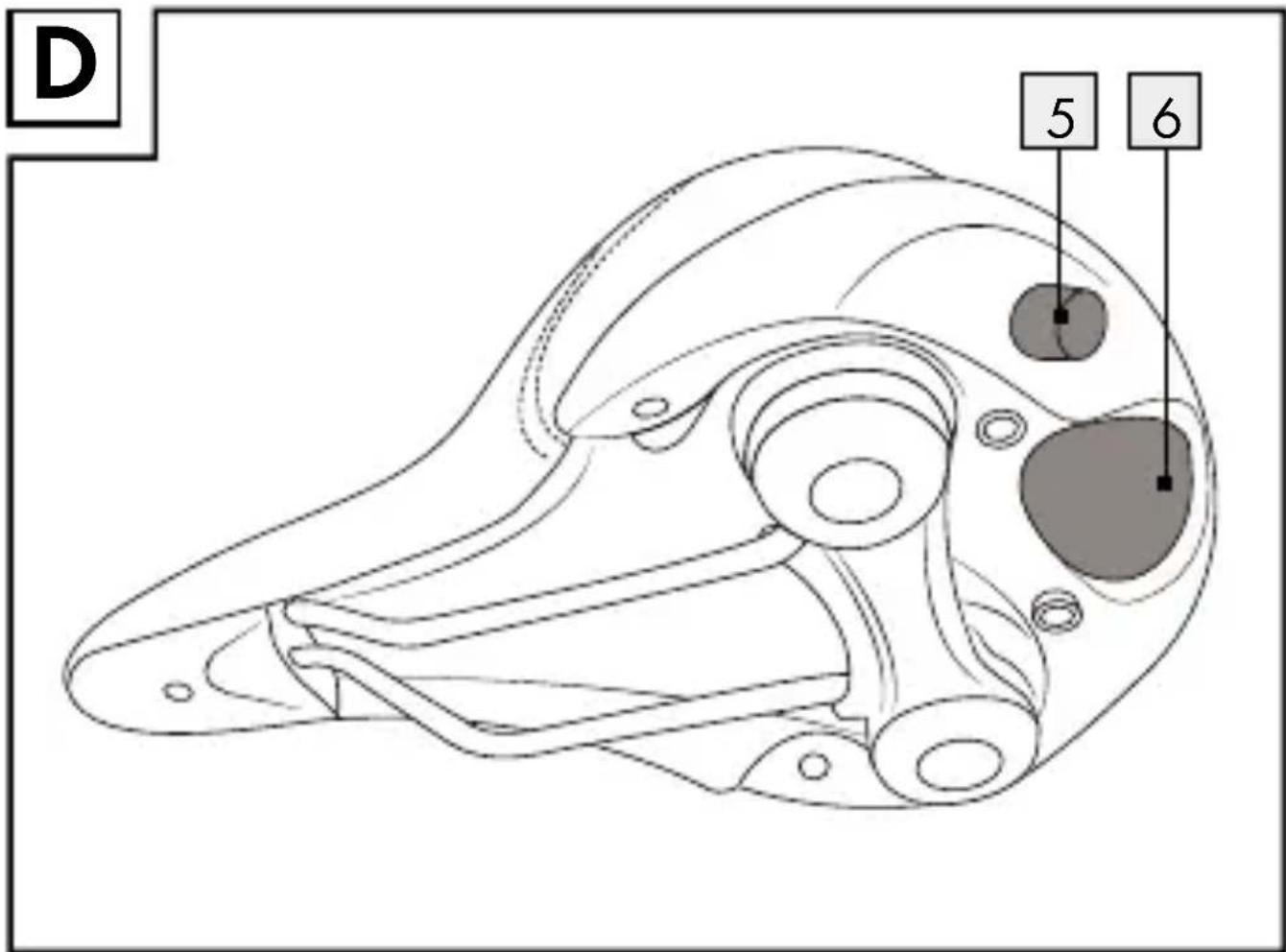

Drücken Sie den Aufpumpknopf so oft, bis Sie den gewünschten Härtegrad erreicht haben (Abb. D).

Richtwerte:

weich - 3 x pumpen

mittel - 8 x pumpen

hart - 15 x pumpen

Hinweis: Bitte beachten Sie, dass das Produkt nach einiger Zeit Luft verliert.

Pumpen Sie das Produkt in diesem Fall laut Anleitung wieder auf.

- Luft ablassen

Drücken Sie das Ablassventil (Abb. D).

• Pflege, Lagerung

Lagern Sie das Produkt immer trocken und sauber in einem temperierten Raum.
☐ Reinigen Sie das Produkt nur mit einem feuchten Tuch und wischen Sie es anschließend trocken.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model-No.: HG02361A/HG02361B

Version: 04/2017
