BEDIENUNGSANLEITUNG F605 BodyCraft

Art. Nr.: BC-F605 Art. Nr.: BC-F615

max. 150 kg

\~ 30 Min.

27 kg

L 127 | B 73 | H 130

BCF605.01.02

Inhaltsverzeichnis

1 ALLGEMEINE INFORMATIONEN 7

1.1 Technische Daten 7
1.2 Persönliche Sicherheit 8
1.3 Aufstellort 9

2 MONTAGEANLEITUNG 10

2.1 Allgemeine Hinweise 10
2.2 Lieferumfang 11
2.2.1 Hantelbank 11
2.2.2 Bein-Aufsatz (optional) 12
2.3 Aufbau 13
2.3.2 Bein-Aufsatz (optional) 16

2.3.1 Hantelbank 13

3 LAGERUNG UND TRANSPORT 18

3.1 Allgemeine Hinweise 18
3.2 Transportrollen 18

4 FEHLERBEHEBUNG, PFLEGE UND WARTUNG 18

4.1 Allgemeine Hinweise 18
4.2 Störungen und Fehlerdiagnose 19
4.3 Wartungs- und Inspektionskalender 19

5 ENTSORGUNG 19

6 ZUBEHÖR-EMPFEHLUNG 20

7 ERSATZTEILBESTELLUNG 21

7.1 Seriennummer und Modellbezeichnung 21
7.2 Teilelisten 22
7.2.1 Hantelbank 22
7.2.2 Bein-Aufsatz 23

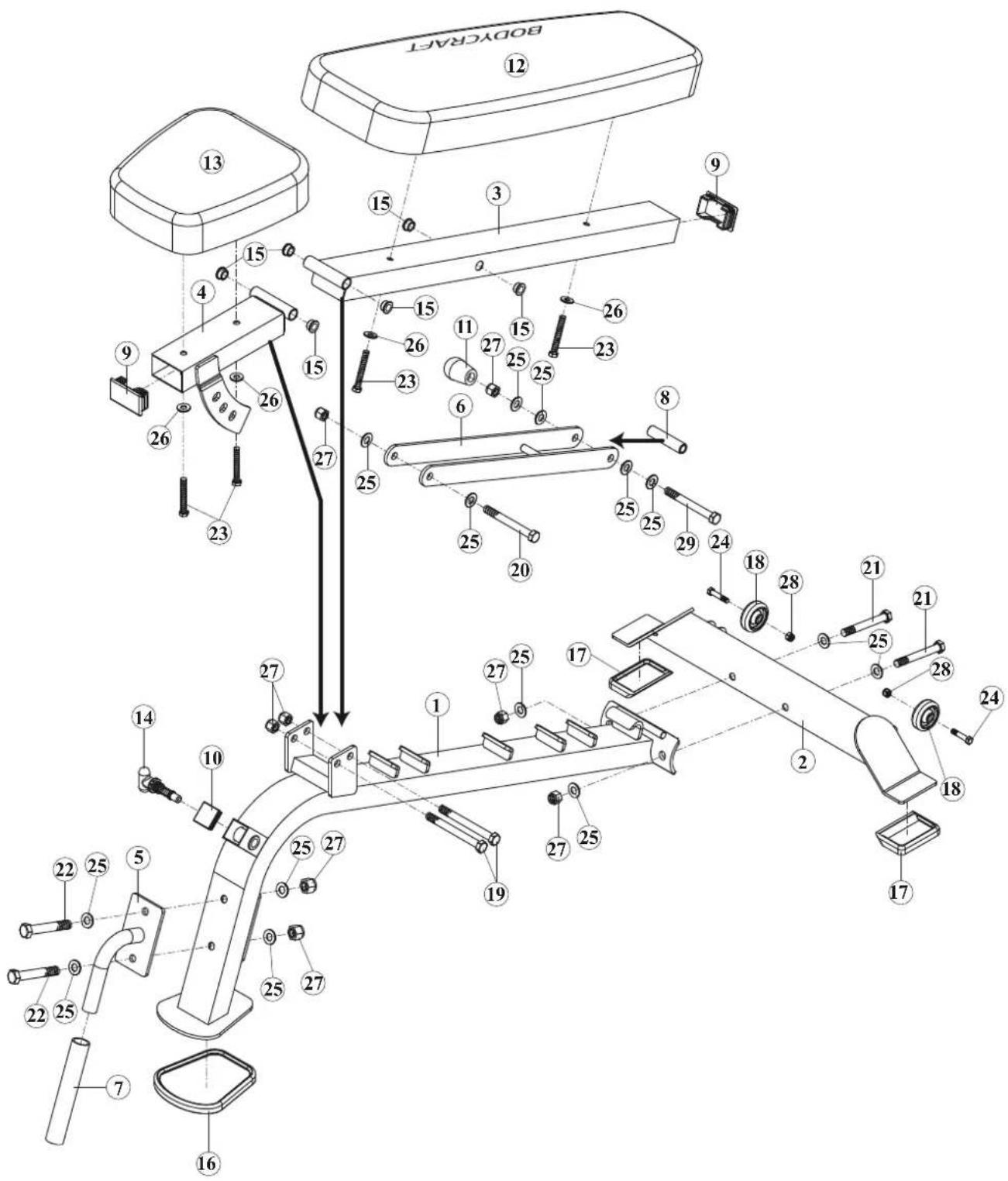

7.3 Explosionszeichnungen 24
7.3.1 Hantelbank 24

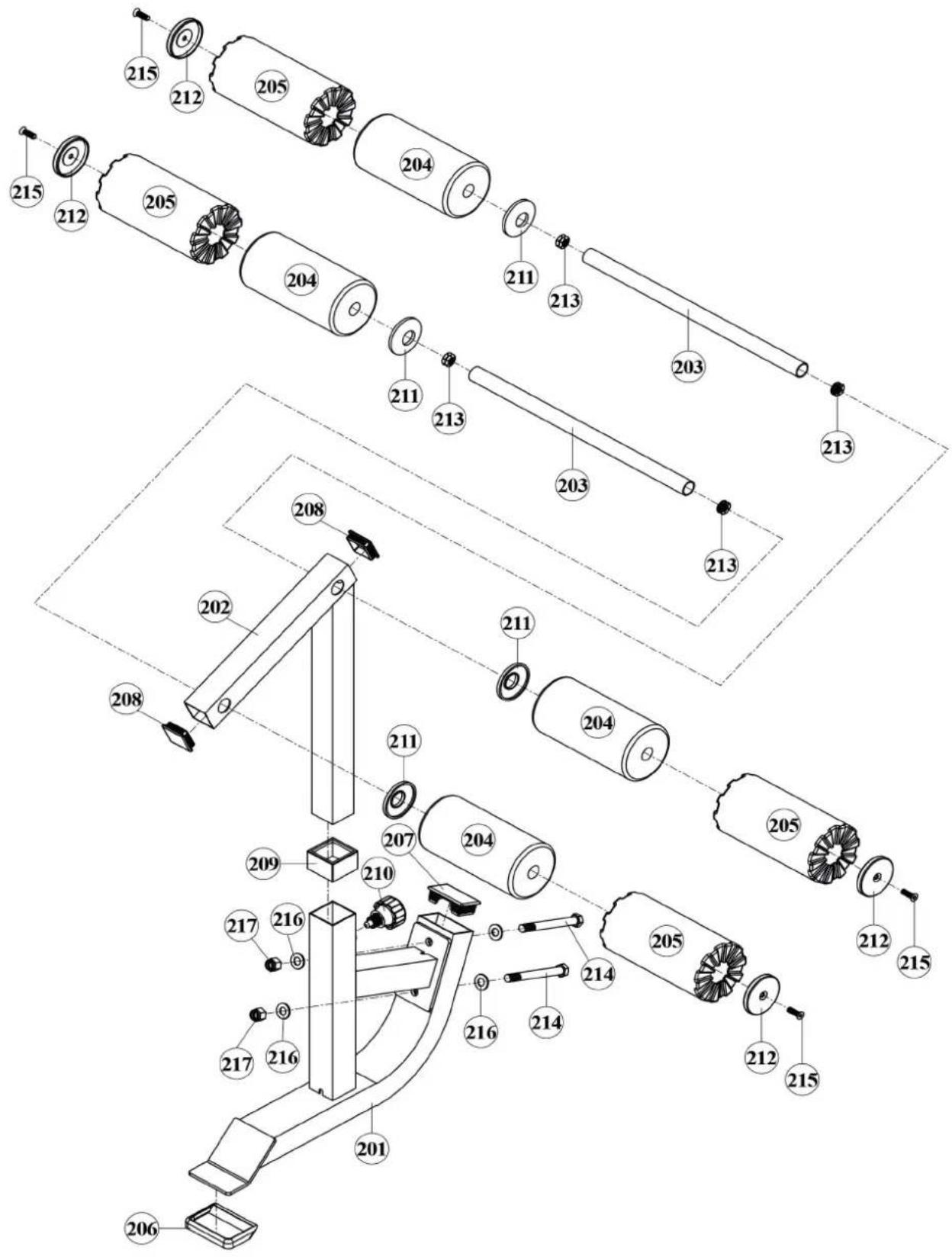

7.3.2 Bein-Aufsatz 25

8 GARANTIE 26

9 KONTAKT 28

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank, dass Sie sich für Trainings-Equipment der Marke Bodycraft entschieden haben. Bodycraft Geräte begeistern durch ihre Multifunktionalität und exzellente Verarbeitung und zählen in Sachen Innovation und Technik zu den hochwertigsten Fitnessgeräten für den Heimbedarf. BodyCraft Kraftstationen z.B. bieten ein sehr breites Spektrum an Übungsmöglichkeiten. Dies reicht von traditionellem Krafttraining wie Bankdrücken über Rehabilitationsübungen bis hin zum Workout für komplexe Sportarten wie Golf, Tennis oder Badminton.

Bestimmungsgemäßer Gebrauch

Das Gerät darf nur für seinen bestimmungsgemäßen Zweck verwendet werden.

Das Gerät ist ausschließlich für den Heimgebrauch geeignet. Das Gerät ist nicht für den semiprofessionellen (z. B. Krankenhäuser, Vereine, Hotels, Schulen usw.) und gewerblichen bzw. professionellen Einsatz (z. B. Fitness-Studio) geeignet.

Bedenken Sie, dass sich sämtliche Sicherheits- und Wartungshinweise innerhalb dieser Anleitung sowohl auf die Hantelbank F605 als auch die optional erhältliche Attachment beziehen.

HAFTUNGSAUSSCHLUSS

BODYCRAFT

BodyCraft ^® ist eine eingetragene Marke der Firma Fitness Authority Industrial Co., LTD. Alle Rechte vorbehalten. Jegliche Verwendung dieser Marke ohne die ausdrückliche schriftliche Genehmigung der Firma Fitness Authority Industrial Co., LTD ist verboten.

Produkt und Handbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden.

ZU DIESER ANLEITUNG

Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden. Im Zweifelsfall müssen verantwortliche Personen die Nutzung des Gerätes beaufsichtigen.

Das Gerät wurde sicherheitstechnisch nach neuesten Erkenntnissen konstruiert. Mögliche Gefahrenquellen, die Verletzungen verursachen könnten, wurden bestmöglich ausgeschlossen. Stellen Sie sicher, dass die Aufbauanweisung korrekt befolgt wurde und dass alle Teile des Gerätes festsitzen. Im Bedarfsfall muss die Anleitung erneut durchgegangen werden, um eventuelle Fehler zu beheben.

Bitte halten Sie sich exakt an die angegebenen Sicherheits- und Wartungsanweisungen. Jegliche davon abweichende Nutzung kann Gesundheitsschäden, Unfälle oder Beschädigungen des Gerätes zur Folge haben, für die seitens des Herstellers und Vertreibers keine Haftung übernommen werden kann.

Die folgenden Sicherheitshinweise können in dieser Bedienungsanleitung vorkommen:

ACHTUNG

Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu Sachschäden führen können.

VORSICHT

Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu leichten bzw. geringfügigen Verletzungen führen können!

WARNING

Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu schwersten Verletzungen oder zum Tode führen können!

GEFAHR

Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu schwersten Verletzungen oder zum Tode führen!

i HINWEIS

Dieser Hinweis steht für weitere nützliche Informationen.

Bewahren Sie diese Anleitung zur Information, für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf!

1.1 Technische Daten

Gewicht und Maße

Hantelbank:

Artikelgewicht (brutto, inkl. Verpackung): 30 kg Artikelgewicht (netto, ohne Verpackung): 26,5 kg

Verpackungsmaße (L x B x H) ca.: 113 cm x 60 cm x 20 cm Aufstellmaße (L x B x H) ca.: 127 cm x 73 cm x 130 cm

Maximales Benutzergewicht: 150 kg Maximale Belastung: 270 kg

Bein-Attachment:

Artikelgewicht (brutto, inkl. Verpackung): 10,7 kg Artikelgewicht (netto, ohne Verpackung): 9 kg

Verpackungsmaße (L x B x H) ca.: 54 cm x 53 cm x 16 cm Aufstellmaße (L x B x H) ca.: 62 cm x 51 cm x 59 cm

Maximales Benutzergewicht: 150 kg

1.2 Persönliche Sicherheit

GEFAHR

+ Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. Wenn Sie unter medikamentöser Behandlung stehen, die Ihre Herzfrequenz beeinträchtigt, so ist ärztlicher Rat absolut unabdinglich.

+ Beachten Sie, dass exzessives Training Ihre Gesundheit ernsthaft gefährden kann. Bitte nehmen Sie gleichermaßen zur Kenntnis, dass Systeme der Herzfrequenzüberwachung ungenau sein können. Sobald Sie Anzeichen von Schwäche, Übelkeit, Schwindelgefühle, Schmerzen, Atemnot oder andere abnormale Symptome erkennen, brechen Sie Ihr Training sofort ab und konsultieren Sie im Notfall Ihren Hausarzt.

WARNUNG

• Die Benutzung dieses Gerätes ist für Kinder unter 14 Jahren nicht zulässig.
• Kinder sollten nicht unbeaufsichtigt in die Nähe des Gerätes gelangen.
• Personen mit Behinderungen müssen eine medizinische Genehmigung vorweisen und unter strenger Beobachtung stehen, wenn Sie jegliche Trainingsgeräte benutzen.
• Das Gerät darf grundsätzlich nicht gleichzeitig von mehreren Personen genutzt werden.

+ Wenn Ihr Gerät über einen Safety Key verfügt, ist der Clip des Safety Keys vor Trainingsbeginn an Ihrer Kleidung anzubringen. Im Falle eines Sturzes kann somit der NOT-STOPP des Gerätes ausgelöst werden.

• Halten Sie Hände, Füße und andere Körperteile, Haar, Kleidung, Schmuck und andere Gegenstände von den beweglichen Teilen fern, da sich diese in dem Gerät verfangen können.
• Tragen Sie bei der Benutzung keine lose bzw. weite Kleidung, sondern geeignete Sportbekleidung. Achten Sie bei den Sportschuhen auf geeignete Sohlen, vorzugsweise sollten diese aus Gummi oder anderen rutschfesten Materialen sein. Ungeeignet sind Schuhe mit Absätzen, Ledersohlen, Stollen oder Spikes. Trainieren Sie niemals barfuß.

VORSICHT

+ Muss Ihr Gerät mit einem Netzkabel ans Stromnetz angeschlossen werden, stellen Sie sicher, dass das Kabel keine potentielle Stolpergefahr darstellt.

• Achten Sie darauf, dass sich niemand während des Trainings im Bewegungsbereich des Gerätes befindet, um Sie und andere Personen nicht zu gefährden.

ACHTUNG

+ Es dürfen keine Gegenstände jedweder Art in die Öffnungen des Gerätes gesteckt werden.

1.3 Aufstellort

WARNUNG

+ Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf.

VORSICHT

+ Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist.

• Wählen Sie den Aufstellort so, dass sowohl vor als auch neben dem Gerät ausreichend Freiraum/Sicherheitszone bestehen bleibt.
• Die Aufstell- und Anbaufläche des Gerätes sollten eben, belastbar und fest sein.

ACHTUNG

• Das Gerät darf nur in einem Gebäude, in ausreichend temperierten und trockenen Räumen (Umgebungstemperaturen zwischen 10°C und 35°C), genutzt werden. Die Nutzung im Freien oder Räumen mit hoher Luftfeuchtigkeit (über 70%) wie Schwimmbädern ist nicht zulässig.
• Um hochwertige Bodenbeläge (Parkett, Laminat, Kork, Teppiche) vor Druckstellen und Schweiß zu schützen und leichte Unebenheiten auszugleichen, benutzen Sie eine Bodenschutzmatte.

2.1 Allgemeine Hinweise

GEFAHR

+ Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern.

WARNING

+ Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren.

VORSICHT

• Öffnen Sie die Verpackung nicht, wenn sie auf der Seite liegt.
• Achten Sie darauf, dass Sie während des Aufbaus in jede Richtung genügend Bewegungsfreiraum haben.
• Der Aufbau des Gerätes muss von min. zwei Erwachsenen durchgeführt werden. Nehmen Sie im Zweifelsfall die Hilfe einer dritten, technisch begabten Person in Anspruch.

ACHTUNG

+ Um Beschädigungen am Gerät und dem Boden zu vermeiden, nehmen Sie den Aufbau auf einer Unterlegmatte oder dem Verpackungskarton vor.

i HINWEIS

• Um den Aufbau so einfach wie möglich zu gestalten, können bereits einige zu verwendende Schrauben und Muttern vormontiert sein.
• Führen Sie die Montage des Gerätes idealerweise an dem späteren Aufstellort durch.

2.2 Lieferumfang

2.2.1 Hantelbank

Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren.

VORSICHT

Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden.

(1) Hauptrahmen

(5) Griffstange

(2) Rer Standfuß

(2) Hinterer Standfuß

(4) Sitzrahmen

(3 & 6)
Lehnenrahmen & Einstellrahmen (vormontiert)

(9) Endkappen

(11) Einstellknopf

2.2.2 Bein-Aufsatz (optional)

Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren.

VORSICHT

Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden.

i HINWEIS

Bitte beachten Sie, dass der Bein-Aufsatz nicht im Lieferumfang der Hantelbank enthalten ist und separat erworben werden muss.

(201) Standfuß (202) Rahmenstück

(204 & 205) Schaum und Beinpolster (vormontiert, 4x)

(207) 45x75mm Endkappe (208) 45x45mm Endkappe (2x)

(209) Kappe (210) Stellknopf

(211) Innere Endkappe (4x)

(212) Endkappe (4x)

(214) 1/2x4-3/4" Schraube (2x) (215) 5/16"x1-1/4" Schraube (4x)

(216) 1/2" Unterlegscheibe (4x) (217) 1/2" Mutter (2x)

2.3 Aufbau

2.3.1 Hantelbank

Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch.

i HINWEIS

Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.

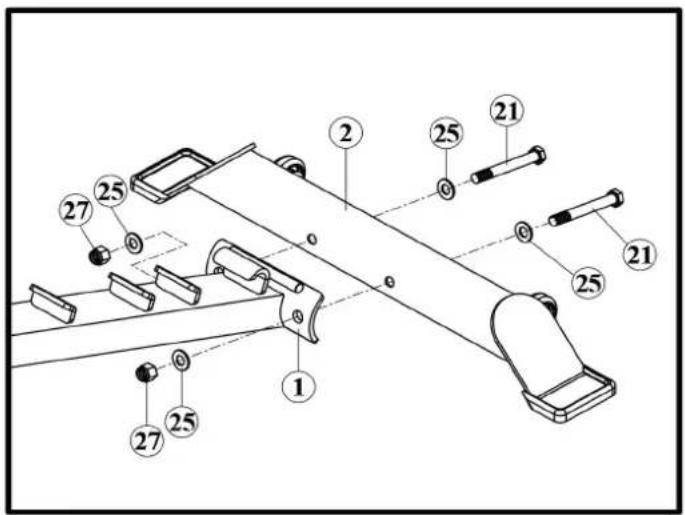

Schritt 1: Montage des hinteren Standfußes

1. Montieren Sie den hinteren Standfuß (2) am Hauptrahmen (1) mit zwei Schrauben (21), vier Unterlegscheiben (25) und zwei Muttern (27).

2. Ziehen Sie die Schrauben fest an.

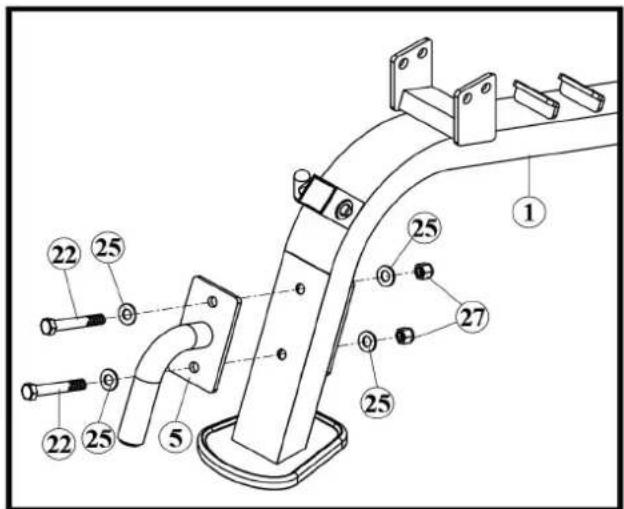

Schritt 2: Montage der Griffstange

Sollten Sie den optional erhältlichen Bein-Aufsatz F615 erworben haben, überspringen Sie diesen Schritt und fahren Sie mit dem Aufbauschritt 3 fort.

1. Montieren Sie die Griffstange (5) am Hauptrahmen (1) mit zwei Schrauben (22), vier Unterlegscheiben (25) und zwei Muttern (27).

2. Ziehen Sie die Schrauben fest an.

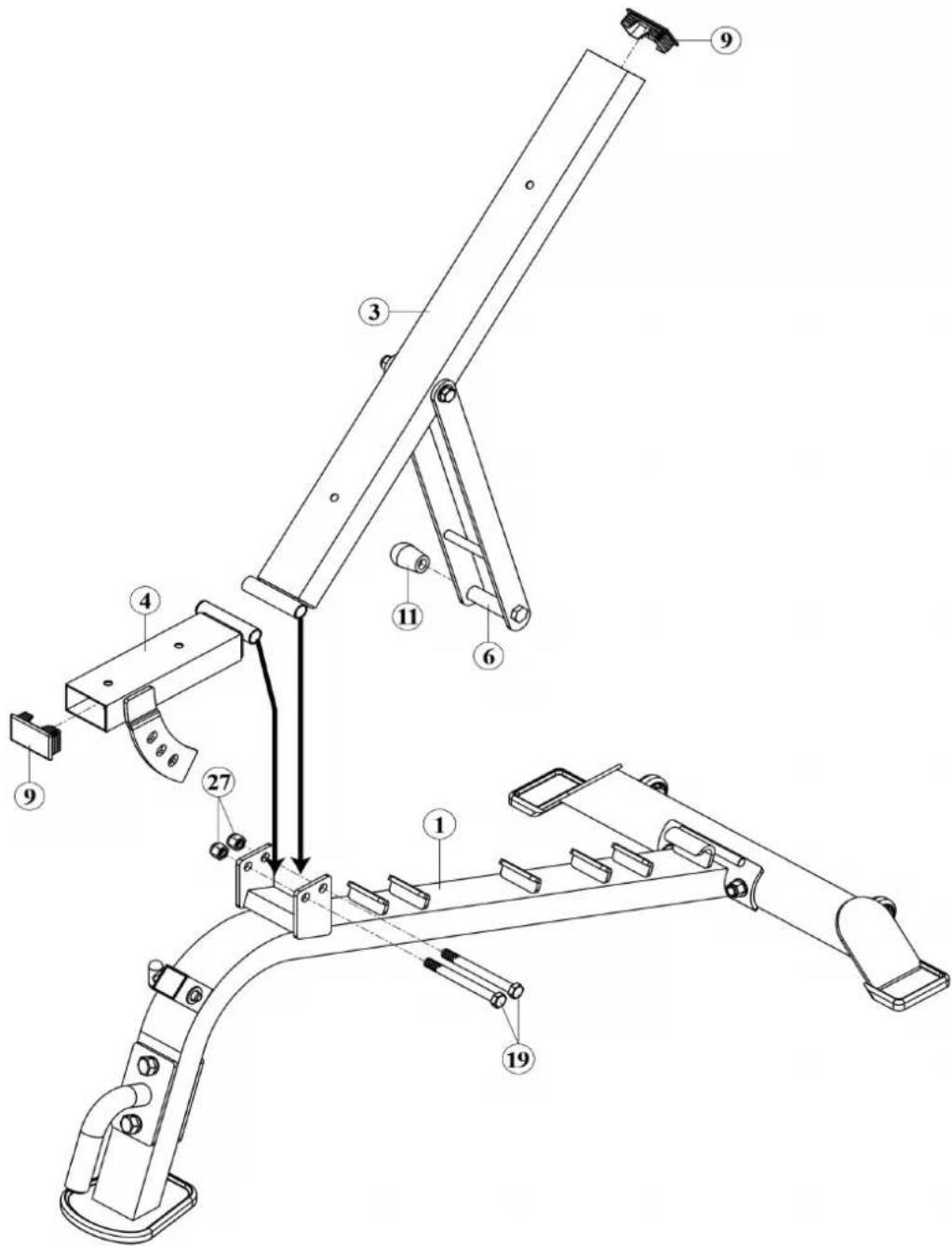

Schritt 3: Montage des Lehnen- und Sitzrahmens

1. Montieren Sie den Lehnenrahmen (3) und den Sitzrahmen (4) am Hauptrahmen mit zwei Schrauben (19) und zwei Muttern (27).

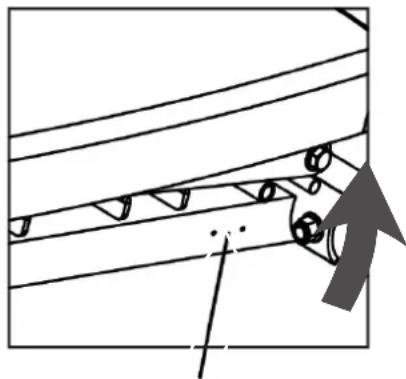

i HINWEIS

Achten Sie darauf, dass Sie die Schrauben beim folgenden Schritt nicht zu fest anziehen, damit eine Bewegung und entsprechende Einstellbarkeit des Lehnenrahmens noch möglich ist.

1. Ziehen Sie die Schrauben an.
2. Platzieren Sie die zwei Endkappen (9) am Lehnenrahmen (3) und am Sitzrahmen (4).
3. Befestigen Sie den Einstellknopf (11) am Einstellrahmen (6).

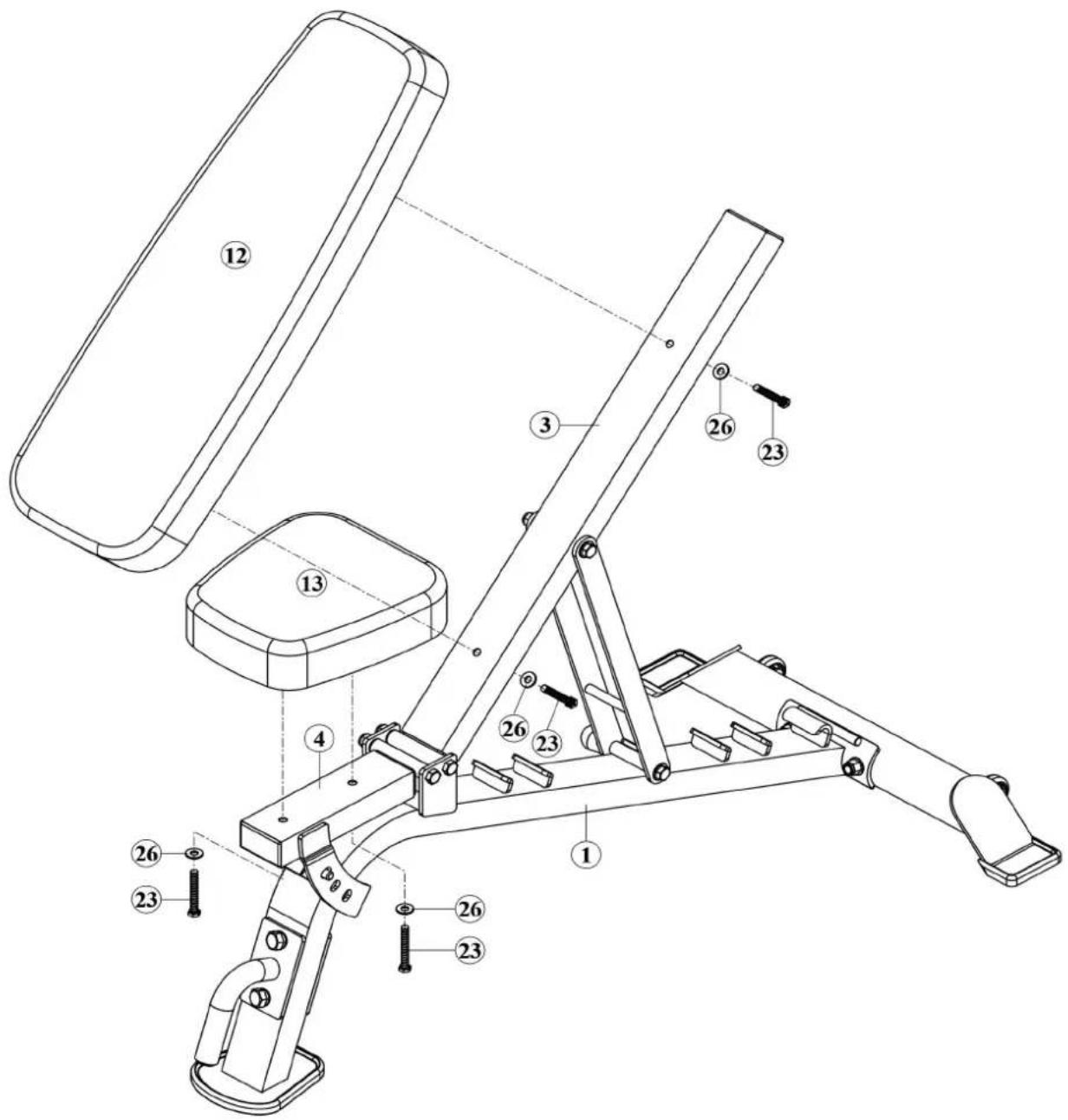

Schritt 4: Montage der Polster

1. Montieren Sie das Rückenpolster (12) am Lehnenrahmen (3) mit zwei Schrauben (23) und zwei Unterlegscheiben (26).

2. Montieren Sie das Sitzpolster (13) am Sitzrahmen (4) mit zwei Schrauben (23) und zwei Unterlegscheiben (26).

3. Ziehen Sie die Schrauben fest an.

2.3.2 Bein-Aufsatz (optional)

Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch.

i HINWEIS

Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.

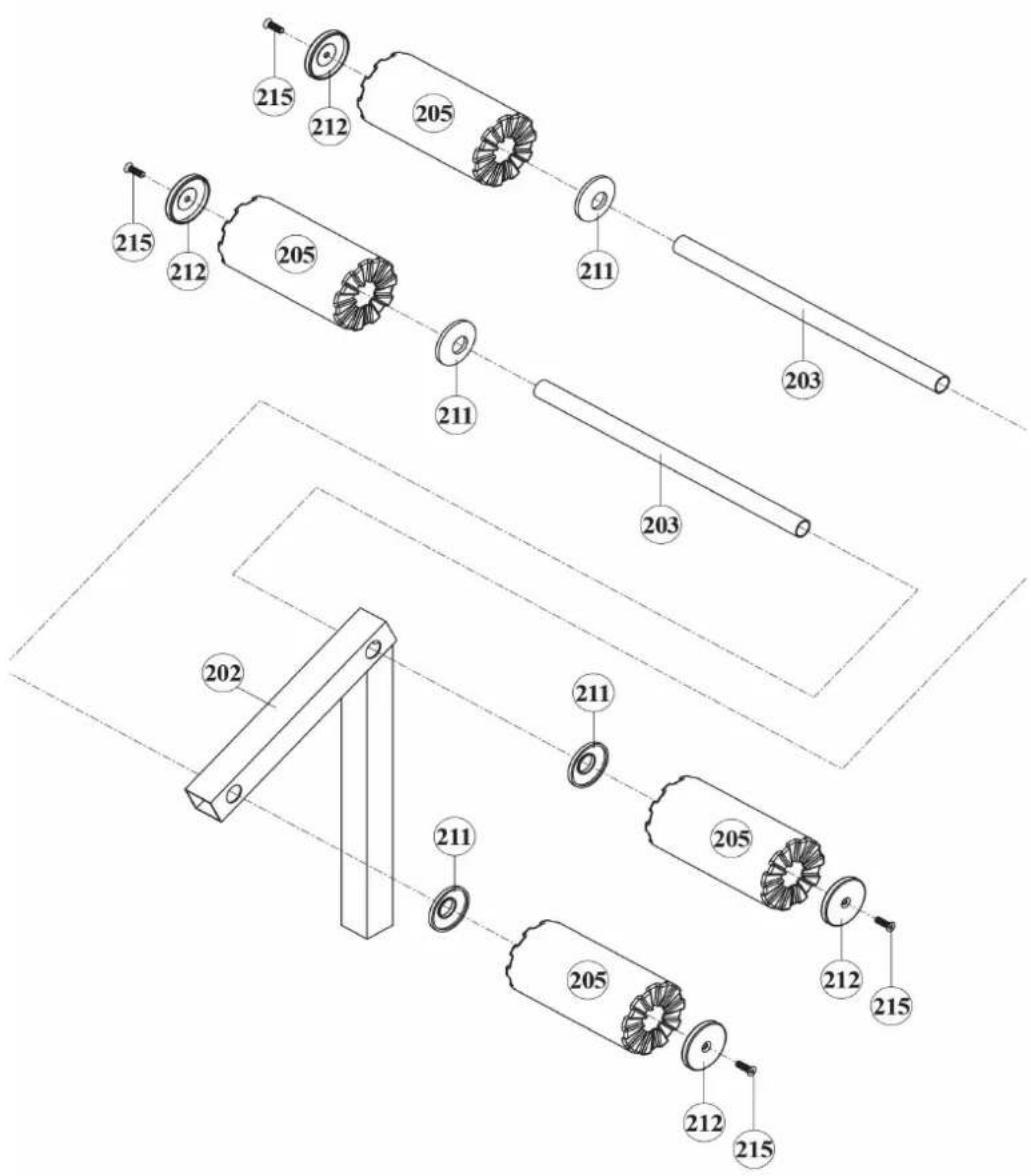

Schritt 1: Montage des Bein-Aufsatzes, Teil 1

1. Schieben Sie die zwei Stangen (203) durch die Aufnahmen des Rahmenstücks (202).
2. Schieben Sie jeweils eine innere Endkappe (211) auf die Enden der Stangen (203).
3. Stecken Sie jeweils zwei Beinpolster (205) auf die Enden der zwei Stangen (203).
4. Befestigen Sie die äußeren Endkappen (212) mit insgesamt vier Schrauben (215).

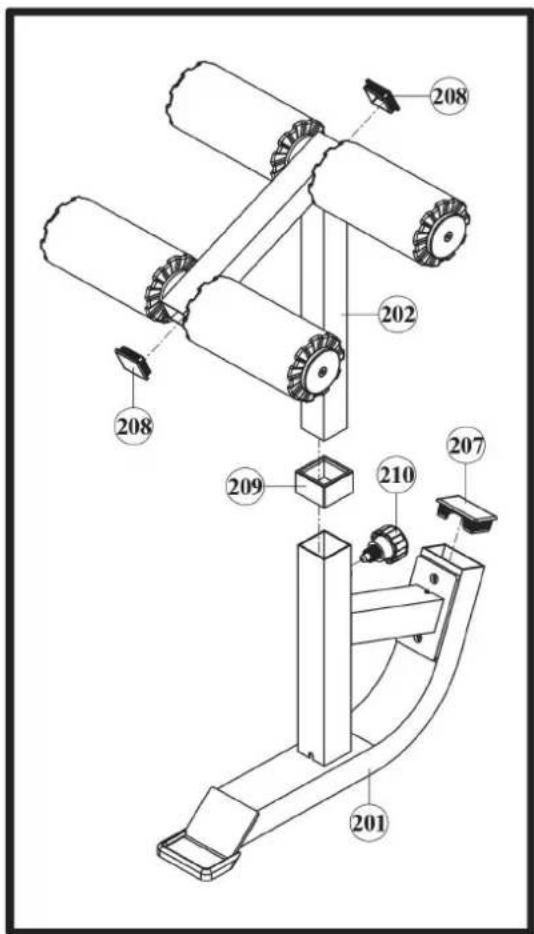

Schritt 2: Montage des Bein-Aufsatzes, Teil 2

1. Platzieren Sie die Kappe (209) auf der Aufnahme des Standfußes (201).

2. Schieben Sie das Rahmenstück (202) durch die Kappe (209) hindurch in die Aufnahme des Standfußes (201).

VORSICHT

Achten Sie darauf, dass der Stellknopf (210) beim folgenden Schritt hörbar in einem der Einstelllöcher einrastet.

1. Befestigen Sie das Rahmenstück (202) am Standfuß (201) mit dem Stellknopf (210).

2. Befestigen Sie den Standfuß (201) am Hauptrahmen (1) mit zwei Schrauben (214), vier Unterlegscheiben (216) und zwei Muttern (217).

3. Platzieren Sie die Endkappe (207) und die Endkappen (208).

4. Ziehen Sie alle Schrauben fest.

3.1 Allgemeine Hinweise

ACHTUNG

+ Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. Der Lagerort sollte trocken und gut belüftet sein und eine konstante Umgebungstemperatur zwischen 5°C und 45°C aufweisen.

! WARNING

+ Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann.

+ Sollte Ihr Gerät über keine Transportrollen verfügen, ist das Gerät vor dem Transport zu demontieren.

3.2 Transportrollen

ACHTUNG

Sollten Sie Ihr Gerät über besonders empfindlichen und weichen Bodenbelag, wie Parkett, Dielen oder Laminat transportieren wollen, legen Sie den Transportweg beispielsweise mit Karton oder Ähnlichem aus, um eventuelle Bodenschäden zu vermeiden.

1. Stellen Sie sich hinter das Gerät und heben Sie es an, bis das Gewicht auf die Transportrollen verlagert ist. Anschließend können Sie das Gerät leicht an eine neue Position schieben. Für weitere Transportstrecken sollte das Gerät abgebaut und sicher verpackt werden.

2. Wählen Sie den neuen Standort unter Beachtung der Anweisungen im Abschnitt 1.3 dieser Bedienungsanleitung.

4 FEHLERBEHEBUNG, PFLEGE UND WARTUNG

4.1 Allgemeine Hinweise

WARNUNG

+ Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor.

VORSICHT

+ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden. Verwenden Sie im Bedarfsfall nur originale Ersatzteile.

ACHTUNG

+ Neben den hier aufgeführten Anweisungen und Empfehlungen zur Wartung und Pflege können zusätzliche Service- und/oder Reparaturleistungen nötig sein; diese sind nur von autorisierten Service-Technikern durchzuführen.

4.2 Störungen und Fehlerdiagnose

Das Gerät durchläuft in der Produktion regelmäßig Qualitätskontrollen. Dennoch können Störungen oder Fehlfunktionen am Gerät auftreten. Häufig sind Einzelteile für diese Störungen verantwortlich, ein Austausch ist meist ausreichend. Die häufigsten Fehler und deren Behebung entnehmen Sie bitte aus folgender Übersicht. Sollte das Gerät dennoch nicht ordnungsgemäß funktionieren, wenden Sie sich an Ihren Vertragspartner.

Fehler Ursache Behebung
Quietsch- & Knackgeräusche	Lose oder zu feste Schraubenverbindung	Schraubenverbindung prüfen oder schmieren

4.3 Wartungs- und Inspektionskalender

Um Beschädigungen durch Körperschweiß zu vermeiden, muss das Gerät nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden.

Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen:

Teil Wöchentlich Monatlich Vierteljährlich Halbjährlich Jährlich
Schraubenverbindungen I
Polster und Rahmen R/I
Legende: R = Reinigen; I = Inspizieren

5 ENTSORGUNG

Dieses Gerät darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nähere Informationen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeindeverwaltung.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze der Umwelt.

6 ZUBEHÖR-EMPFEHLUNG

Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Für Kraftgeräte, wie Kraftstationen, Hantelbänke oder Racks kann dies zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor Schweiß schützt, das können aber auch zusätzliche Gewichte, entsprechende Zug-Griffe, Fußschlaufen speziell für Beintraining oder auch Trizepsseile sein. Für einzelne Kraftstationen gibt es außerdem optionale Erweiterungen wie Beinpressen, die Ihr Training noch intensiver und umfangreicher gestalten.

Unser Sortiment an Zubehör bietet höchste Qualität und macht das Training noch besser. Wenn Sie sich über kompatibles Zubehör informieren möchten, gehen Sie am besten in unserem Webshop auf die Detailseite des Produktes (am einfachsten geben Sie dafür die Artikelnummer im Suchfeld oben ein) und fahren auf dieser Seite dann zum empfohlenen Zubehör. Alternativ können Sie den zur Verfügung gestellten QR-Code nutzen. Sie können sich natürlich auch an unseren Kundenservice wenden: telefonisch, per E-Mail, in einer unserer Filialen oder über unsere Social-Media-Kanäle. Wir beraten Sie gerne!

Trizepstau
Gewichtsblockerweiterung

7.1 Seriennummer und Modellbezeichnung

Um Ihnen den bestmöglichen Service bieten zu können, halten Sie bitte Modellbezeichnung, Artikelnummer, Seriennummer, Explosionszeichnung und Teileliste bereit. Die entsprechenden Kontaktmöglichkeiten finden Sie in Kapitel 9 dieser Bedienungsanleitung.

i HINWEIS

Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung.

Tragen Sie die Seriennummer in das entsprechende Feld ein.

Seriennummer:

Marke / Kategorie:

BodyCraft / Hantelbank

BodyCraft / Bein-Aufsatz

Modellbezeichnung:

F.I.D. F605

HD Kit F615

Artikelnummer:

BC-F605

BC-F615

7.2 Teilelisten

7.2.1 Hantelbank

Nr.	Bezeichnung (ENG)	Anz.
9971-1 MAIN	FRAME 1pcs
9971-2 REAR	STABILIZER 1pcs
9971-3 BACK	SUPPORT 1pcs
9971-4 SEAT	ADJUSTER 1pcs
9971-5 HANDLE	BAR 1pcs
9971-6 BACK	ADJUSTER 1pcs
9971-7 FOAM	GRIP 1pcs
9971-8 BRACE	1pcs
9971-9 45 X 75	mm END CAP 2pcs
9971-10 1-1/2"	SQ. END PLUG 1pcs
9971-11 KNOB	1pcs
9971-12 BACK	PAD 1pcs
9971-13 SEAT	PAD	1pcs
9971-14 POP	PIN	1pcs
9971-15 BUSHING		6pcs
9971-16 LARGER	RUBBER BRACKET	2pcs
9971-17 SMALLER	RUBBER BRACKET	2pcs
9971-18 WHEEL		2pcs
9971-19 1/2" X	5" HEX BOLT	2pcs
9971-20 1/2" X	4-1/4" HEX BOLT	1pcs
9971-21 1/2" X	4" HEX BOLT	2pcs
9971-22 1/2" X	3" HEX BOLT	2pcs
9971-23 3/8" X	2-3/4" HEX THREADED BOLT	4pcs
9971-24 5/16" X	1-1/2" HEX BOLT	2pcs
9971-25 1/2" W	WASHER 14pcs
9971-26 3/8" W	WASHER 4pcs
9971-27 1/2" N	NYLON NUT	8pcs
9971-28 5/16"	NYLON NUT	2pcs
9971-29 1/2" X	6" HEX BOLT	1pcs

7.2.2 Bein-Aufsatz

Nr.	Bezeichnung (ENG)	Anz.
9972-201 ATTACHMENT HOLDER 1pcs
9972-202 HOLD DOWN TUBE 1pcs
9972-203 FOAM ROLLER HOLDER 2pcs
9972-204 FOAM PAD 4pcs
9972-205 FOAM PAD COVER 4pcs
9972-206 RUBBER (Pre-Assembled) 1pcs
9972-207 45 X 75mm END PLUG 1pcs
9972-208 45 X 45mm END PLUG 2pcs
9972-209 SPACER CAP 1pcs
9972-210 QUICK RELEASE 1pcs
9972-211 PLASTIC WASHER 4pcs
9972-212 ALUMINUM CAP 4pcs
9972-213 5/16' NUT (Pre-Assembled)	4pcs
9972-214 1/2" X 4-3/4" HEX BOLT	2pcs
9972-215 5/16' X 1-1/4" SCREW	4pcs
9972-216 1/2" WASHER	4pcs
9972-217 1/2" NYLON NUT	2pcs

7.3 Explosionszeichnungen

7.3.1 Hantelbank

BODYCRAFT 12 15 3 9 13 4 15 26 27 23 26 23 11 27 15 25 26 23 25 20 8 25 25 25 29 24 18 28 21 21 25 28 24 17 14 10 27 27 1 17 27 25 27 19 25 27 25 25 27 22 25 5 22 25 7 16

7.3.2 Bein-Aufsatz

Trainingsgeräte von BodyCraft® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung.

Fehlerbeschreibungen

Ihr Trainingsgerät wurde so entwickelt, dass es dauerhaft ein hochwertiges Training ermöglicht. Sollte dennoch ein Problem auftreten, lesen Sie bitte zuerst die Bedienungsanleitung.

Zur weiteren Problemlösung, wenden Sie sich bitte an Ihren Vertragspartner oder rufen Sie unsere kostenlose Service-Hotline an. Zur schnellstmöglichen Problemlösung beschreiben Sie den Fehler bitte so genau wie möglich.

Zusätzlich zur gesetzlichen Gewährleistung gewähren wir Ihnen eine Garantie auf alle bei uns gekauften Fitnessgeräte nach Maßgabe der nachfolgenden Bestimmungen.

Ihre gesetzlichen Rechte werden hierdurch nicht eingeschränkt.

Garantieinhaber

Garantieinhaber ist der Erstkäufer bzw. jede Person, die ein neu gekauftes Produkt von einem Erstkäufer als Geschenk erhalten hat.

Garantiezeiten

Ab Übergabe des Trainingsgerätes übernehmen wir die in unserem Webshop hinterlegten Garantiezeiten. Die für Ihr Trainingsgerät entsprechenden Garantiezeiten finden Sie auf jeweiligen Produktseite.

Instandsetzungskosten

Nach unserer Wahl erfolgt entweder eine Reparatur, ein Austausch von beschädigten Einzelteilen oder ein Komplett-Austausch. Ersatzteile, welche beim Geräteaufbau selbst anzubringen sind, sind vom Garantienehmer selbst zu tauschen und sind nicht Bestandteil der Instandsetzung. Nach Ablauf der Garantiezeit für Instandsetzungskosten gilt eine reine Teilegarantie, welche die Reparatur-, Einbau- und Versandkosten nicht beinhaltet.

Die Benutzungszeiten werden wie folgt deklariert:

• Heimgebrauch: ausschließlich private Nutzung nur im Privathaushalt bis zu 3 Std. täglich
• Semiprofessionelle Nutzung: bis zu 6 Std. täglich (z.B. Reha, Hotels, Vereine, Firmenfitness)
• Professionelle Nutzung: mehr als 6 Std. täglich (z.B. Fitness-Studio)

Garantie-Service

Während der Garantiezeit werden Geräte, die aufgrund von Material- oder Fabrikationsfehlern Defekte aufweisen, nach unserer Wahl repariert oder ersetzt. Ausgetauschte Geräte oder Teile von Geräten gehen in unser Eigentum über. Die Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch setzen sie eine neue Garantie in Gang.

Garantiebedingungen

Zur Geltendmachung der Garantie sind folgende Schritte erforderlich:

Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.

Garantieansprüche sind ausgeschlossen bei Schäden durch:

• missbräuchliche oder unsachgemäße Behandlung
• Umwelteinflüsse (Feuchtigkeit, Hitze, Überspannung, Staub etc.)
• Nichtbeachtung der für das Gerät geltenden Sicherheitsvorkehrungen
• Nichtbeachtung der Bedienungsanleitung
• Gewaltanwendung (z. B. Schlag, Stoß, Fall)
• Eingriffe, die nicht von der von uns autorisierten Serviceadresse vorgenommen wurden
• eigenmächtige Reparaturversuche

Kaufbeleg und Seriennummer

Bitte achten Sie darauf, die entsprechende Rechnung im Garantiefall vorlegen zu können. Damit wir Ihre Modellversion eindeutig identifizieren können sowie für unsere Qualitätskontrolle benötigen wir in jedem Service-Fall die Angabe der Geräte-Seriennummer. Bitte halten Sie die Seriennummer sowie Kundennummer möglichst schon bei Anruf unserer Service-Hotline bereit. Dies erleichtert eine zügige Bearbeitung.

Falls Sie Probleme haben, die Seriennummer an Ihrem Trainingsgerät zu finden, stehen Ihnen unsere Service-Mitarbeiter mit weiteren Auskünften bereit.

Service außerhalb der Garantie

Auch in Fällen eines Mangels an Ihrem Trainingsgerät nach Ablauf der Garantie oder in Fällen, welche nicht in der Gewährleistung eingeschlossen sind, wie z.B. normale Abnutzung stehen wir Ihnen gerne für ein individuelles Angebot zur Verfügung. Wenden Sie sich bitte an unseren Kundendienst, um eine schnelle und kostengünstige Problemlösung zu finden. In diesem Fall gehen die Versandkosten zu Ihren Lasten.

Kommunikation

Viele Probleme können bereits durch ein Gespräch mit uns als Ihrem Fachhändler gelöst werden. Wir wissen, wie wichtig Ihnen als Nutzer des Trainingsgerätes die schnelle und unkomplizierte Problembehebung ist, damit Sie ohne große Unterbrechungen mit Freude trainieren können. Darum sind auch wir an einer schnellen und unbürokratischen Lösung Ihrer Anfrage interessiert. Halten Sie daher bitte Ihre Kundennummer sowie die Seriennummer des defekten Gerätes bereit.

DE DK FR

TECHNIK TEKNIK OG SERVICE TECHNIQUE & SERVICE
	80 90 16 50+49 4621 [e-mail]Åbningstider kan findes på hjemmesiden.	[phone]+49 4621 [e-mail] trouverez les heures d'ouverture sur notre site Internet.
SERVICE0800 20 20277(kostenlos)[e-mail]Öffnungszeiten entnehmen Sie unserer Homepage.	PL BE
	TECHNIKA I SERWIS TECHNIQUE & SERVICE22 307 43 21+49 4621 42 [e-mail] otwarcia można znaleźć na stronie głównej.	02 732 46 77+49 4621 42 [e-mail] trouverez les heures d'ouverture sur notre site Internet.

UK	NL	INT
CUSTOMER CARE+44 141 737 2249 or [phone] [e-mail] can find the opening hours on our homepage.	TECHNISCHE DIENST & SERVICE+31 172 [e-mail] openingstijden vindt u op onze homepage.	TECHNICAL SUPPORT & SERVICE+49 4621 [e-mail] can find the opening hours on our homepage.
	AT	CH
	TECHNIK & SERVICE0800 20 20277 (Freecall)[phone] [e-mail]Öffnungszeiten entnehmen Sie unserer Homepage.	TECHNIK & SERVICE0800 202 027+49 4621 42 [e-mail]Öffnungszeiten entnehmen Sie unserer Homepage.

Auf dieser Webseite finden Sie eine detaillierte Übersicht inkl. Anschrift und Öffnungszeiten für alle Filialen der Sport-Tiedje Group im In- sowie im Ausland:

www.sport-tiedje.de/filialen

WIR LEBEN FITNESS

WEBSHOP UND SOCIAL MEDIA

Sport-Tiedje ist mit über 70 Filialen Europas größter Fachmarkt für Heimfitnessgeräte und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen. Darüber hinaus beliefert das Unternehmen Fitnessstudios, Hotels, Sportvereine, Firmen und Physio-Praxen mit professionellen Geräten für Ausdauer- und Krafttraining.

Sport-Tiedje bietet eine breite Palette an Fitnessgeräten namhafter Hersteller, hochwertige Eigenentwicklungen und umfangreiche Serviceleistungen, z. B. einen Aufbauservice und eine sportwissenschaftliche Beratung vor und nach dem Kauf. Dafür beschäftigt das Unternehmen zahlreiche Sportwissenschaftler, Fitnesstrainer und Leistungssportler.

Besuchen Sie uns doch auch auf unseren Social Media Kanälen oder unserem Blog!

Notizen

BODYCRAFT
