BEDIENUNGSANLEITUNG UltraSharp UP3221Q DELL

Hinweise, Vorsichtsmaßregeln und Warnungen

HINWEIS: Ein HINWEIS weist auf wichtige Informationen hin, die Ihnen helfen, Ihren Computer besser zu nutzen.
△ VORSICHT: Eine VORSICHT weist auf mögliche Schäden an der Hardware oder Datenverluste hin, wenn die Anweisungen nicht befolgt werden.
ACHTUNG: Eine ACHTUNG beschreibt die Möglichkeit von Eigentumsschäden, Verletzungen oder Tod.

Copyright © 2020 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Gesetze zum Urheberrecht und geistiges Eigentum geschützt. Dell™ und das Dell Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder anderen Ländern. Thunderbolt™ und das Thunderbolt™ Logo Sind Marken der Intel Corporation in den USA und/oder anderen Ländern. USB Type-C® und USB-C® sind eingetragene Warenzeichen des USB Implementers Forum. Alle anderen hier erwähnten Marken und Namen sind möglicherweise Marken ihrer jeweiligen Unternehmen.

2020 - 09

Rev. A00

Inhalt

Über Ihren Monitor 6

Lieferumfang 6

Produktmerkmale....8

Komponenten und Bedienelemente 10

Vorderansicht ....10

Ansicht von hinten 11

Ansicht von unten....12

Technische Daten des Monitors 14

Flachbildschirm – Technische Daten ..... 14

Angaben zur Auflösung ....16

Unterstützte Videomodi 17

Voreingestellte Anzeigemodi 17

Elektrische Daten....18

Physische Eigenschaften....19

Umgebungsbedingungen 21

Energieverwaltungsmodi 22

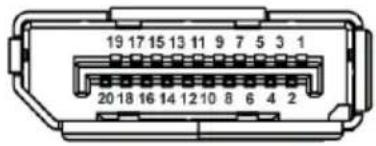

Pinbelegung 24

Plug & Play-Unterstützung 26

Universal Serial Bus (USB) Schnittstelle....26

USB-Downstream-Anschluss ....27

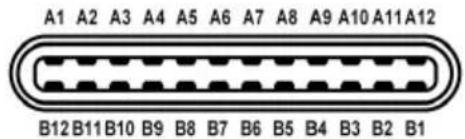

Thunderbolt™ 3 Anschluss 28

USB-Ports....28

LCD-Monitorqualität und Hinweise zu Pixeln. ..... 29

Hinweise zur Wartung 29

Monitor reinigen 29

Monitor einrichten 30

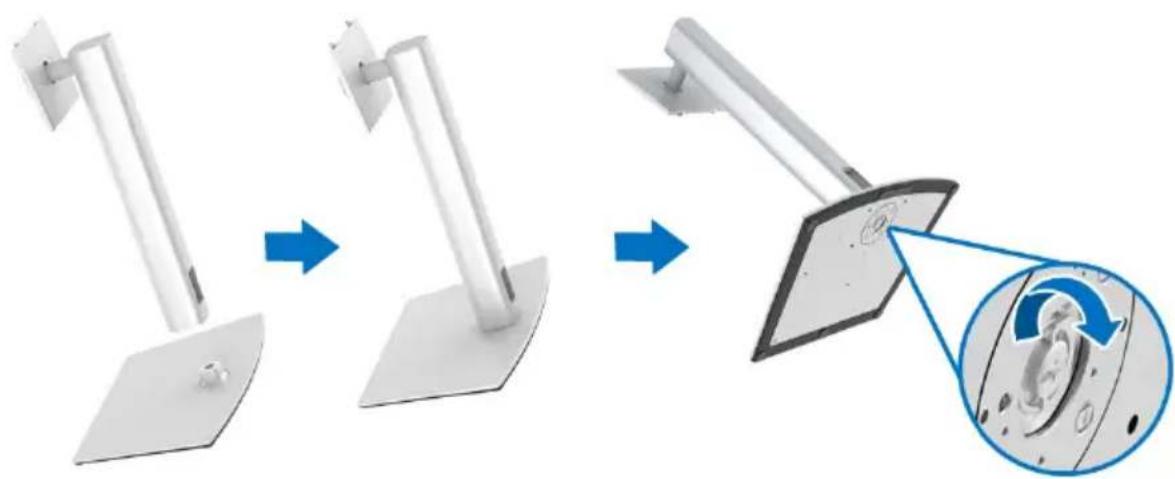

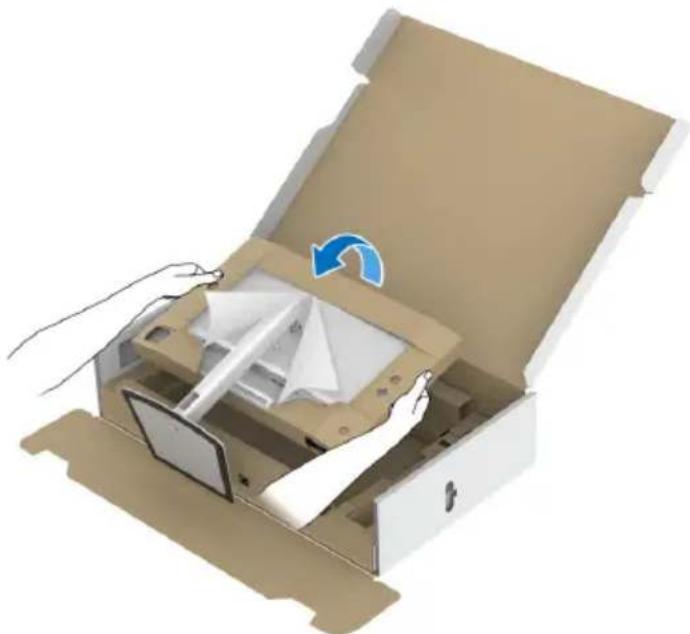

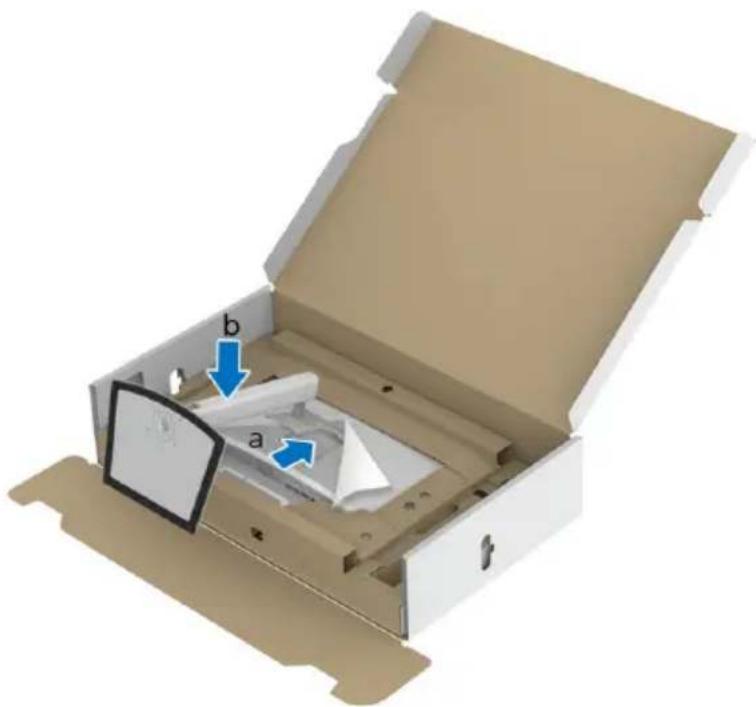

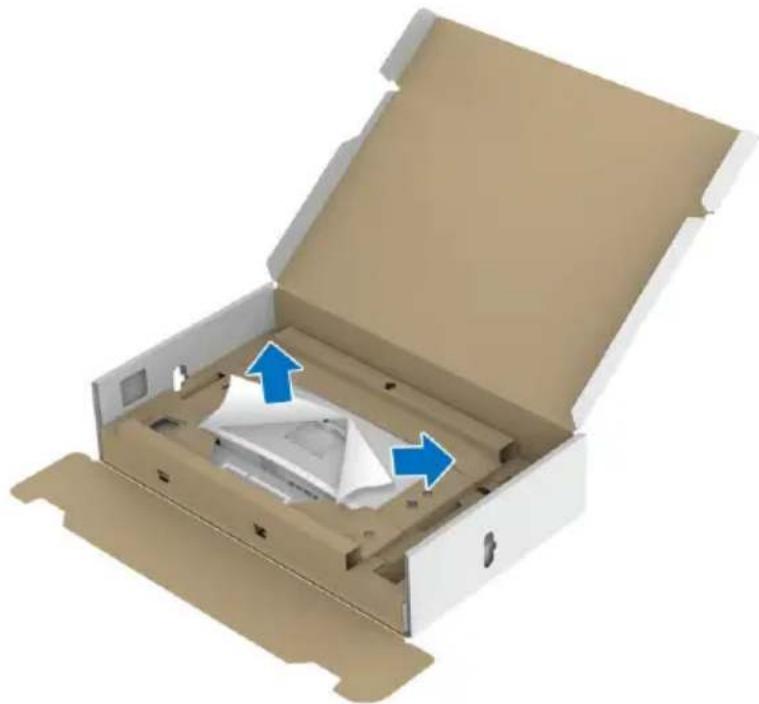

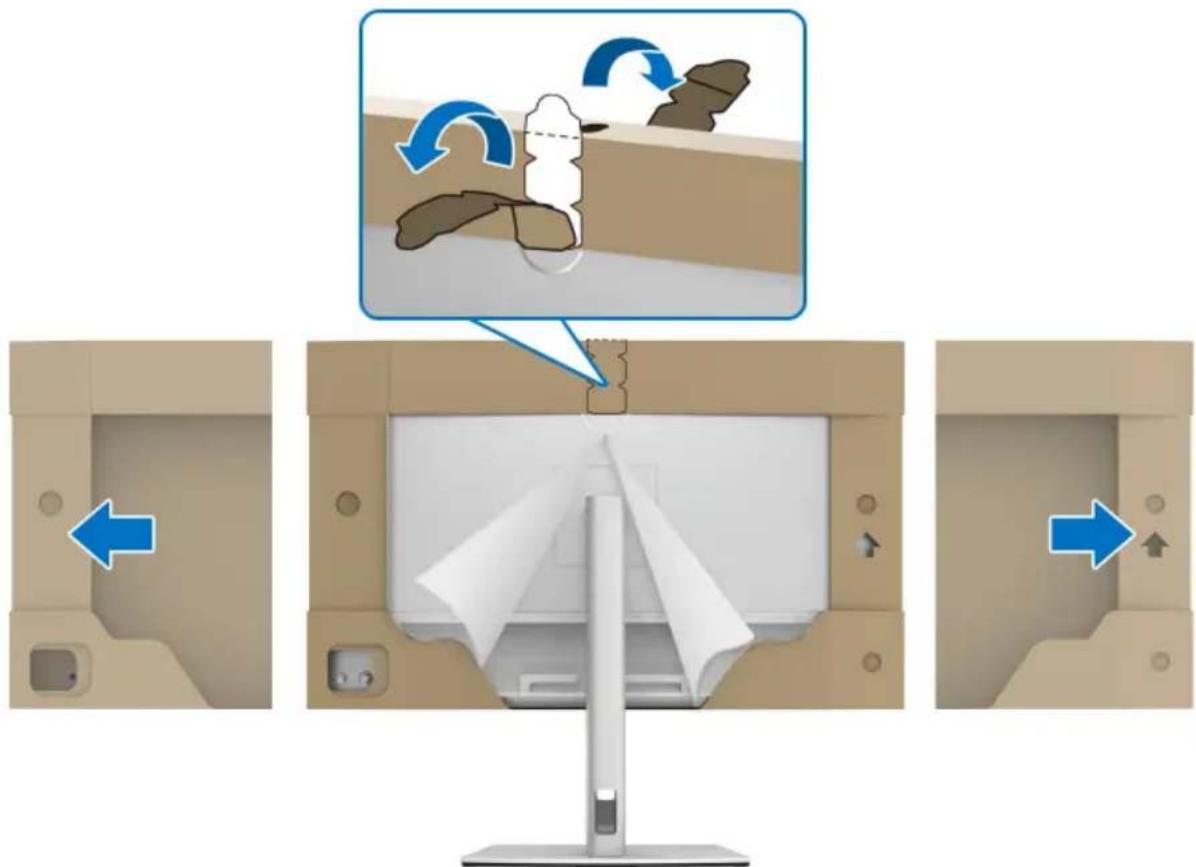

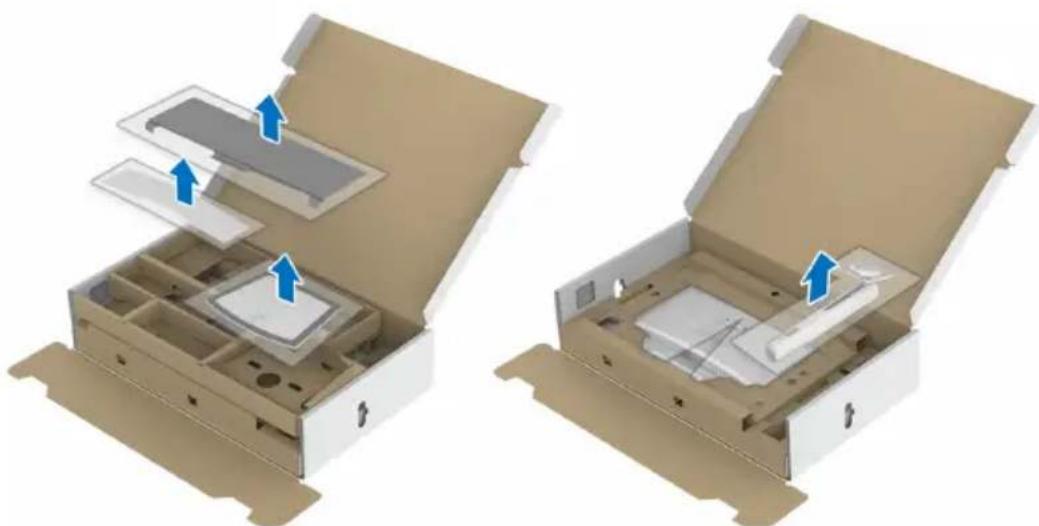

Ständer anbringen 30

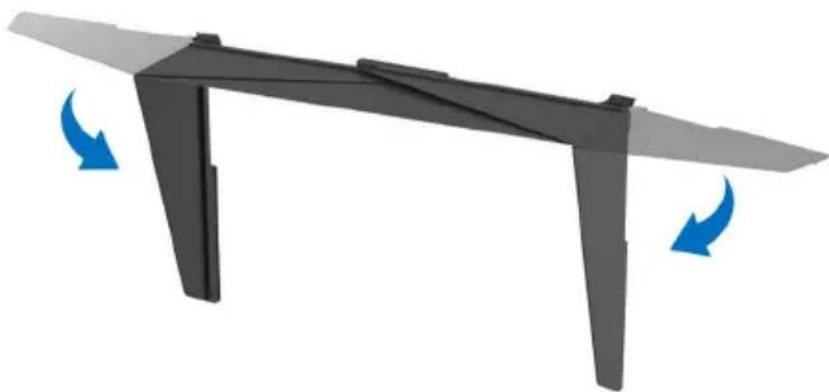

Anbringen der Monitorblende 34

Monitor anschließen....35

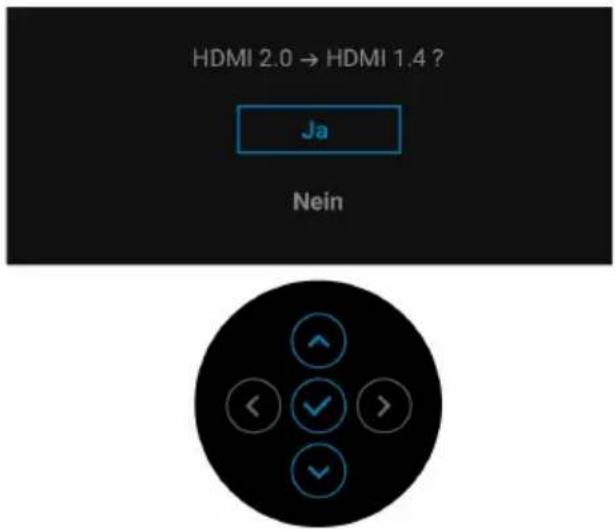

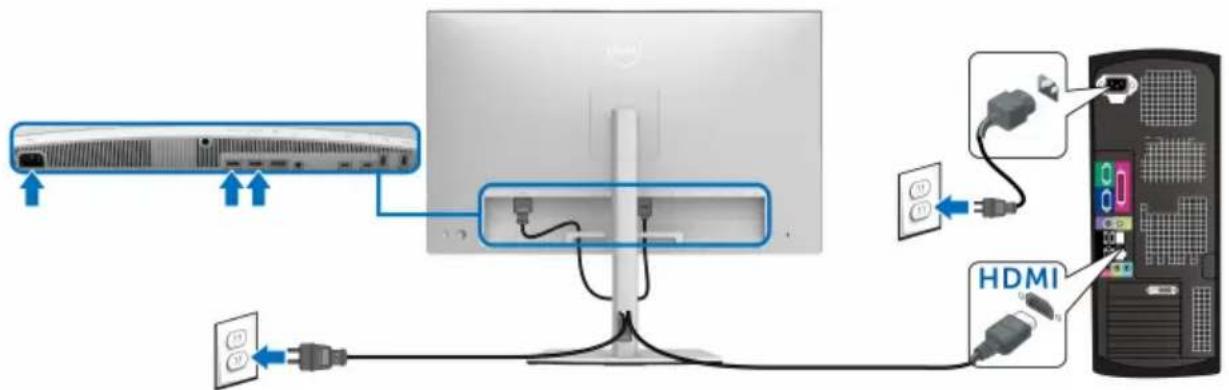

HDMI-Kabel anschließen 36

DisplayPort-Kabels (DP-zu-DP) anschliesen....37

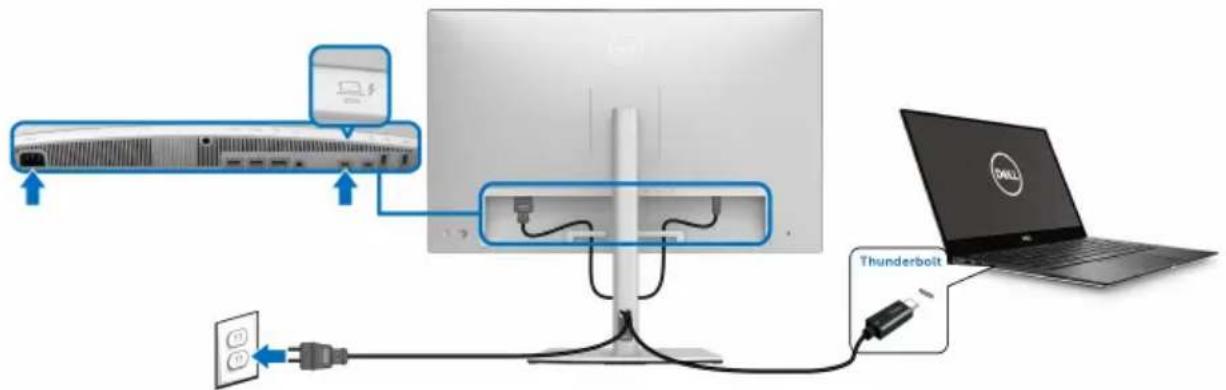

Anschluss des Thunderbolt™ 3 Aktiv-Kabels. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

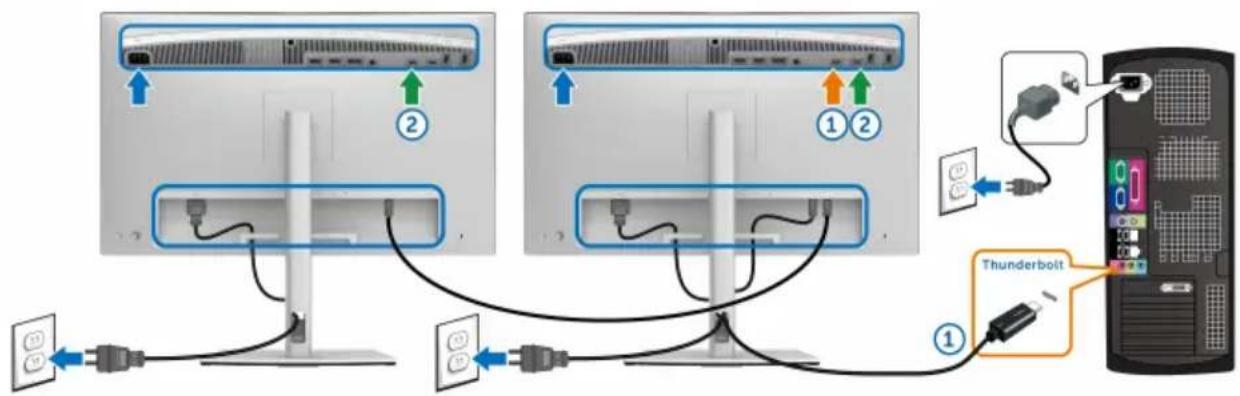

Anschluss des Monitors für Thunderbolt™ Multi-Stream Transport (MST) Funktion. 38

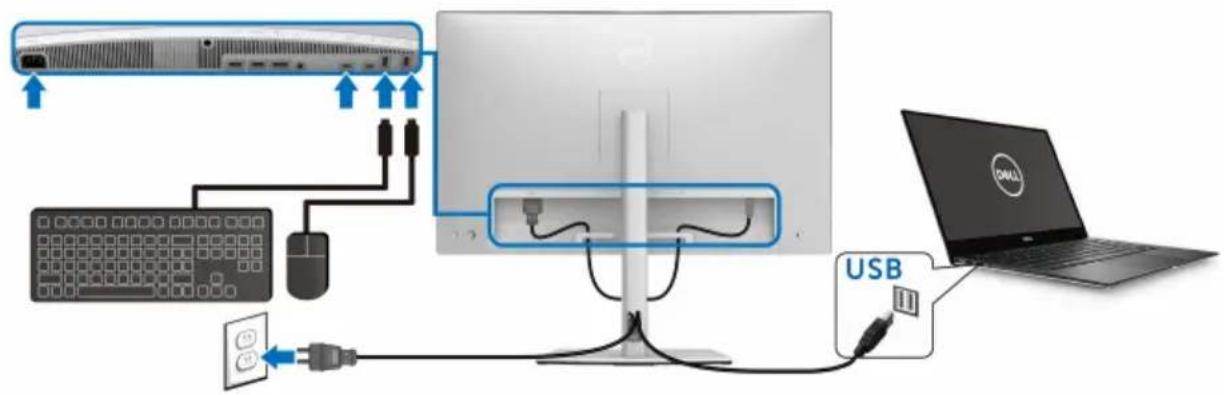

USB Type-C auf Type-A Kabel anschließen 39

Kabel verlegen 40

Anbringen der E/A Abdeckung. 41

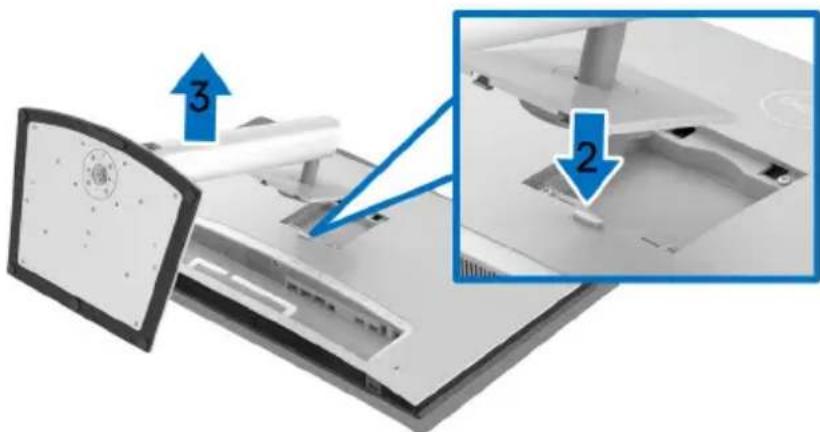

Monitorständer abnehmen. 42

Wandbefestigung (optional) 43

Monitor bedienen 44

Monitor einschalten 44

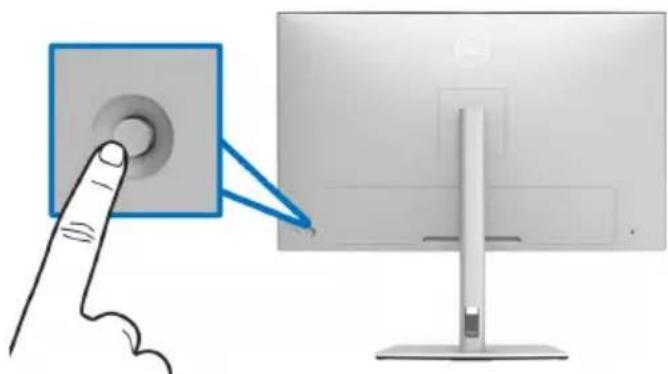

Verwendung der Joystick Steuerung 44

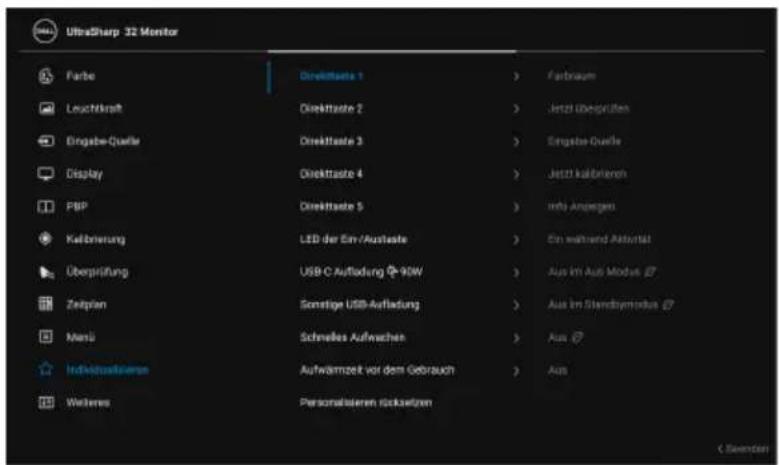

Anwendung der Anzeige auf dem Bildschirm (OSD-Menü) 45

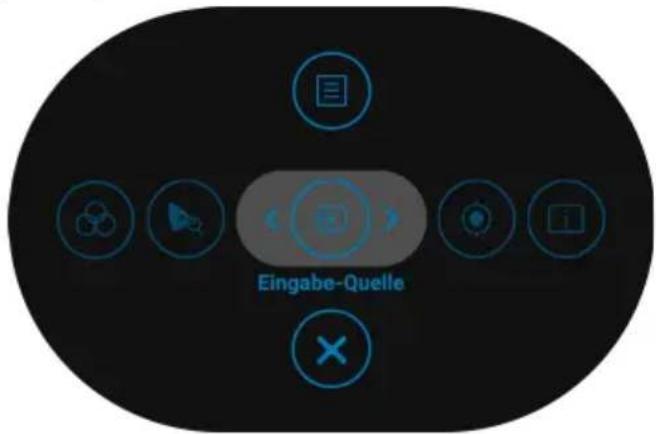

Zugriff auf den Menüstarter 45

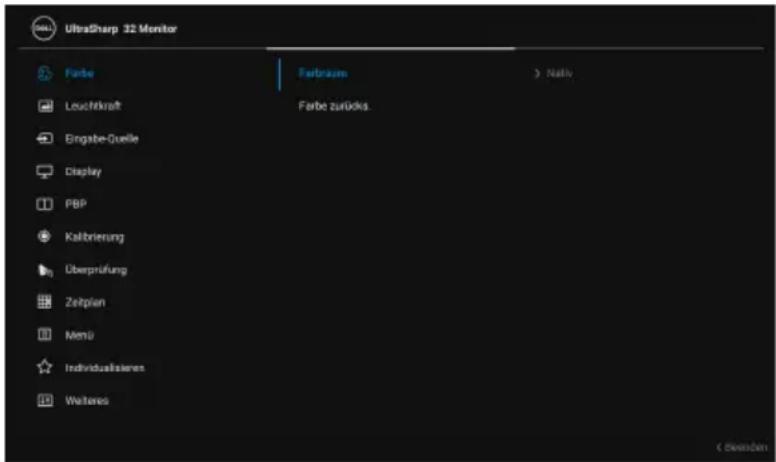

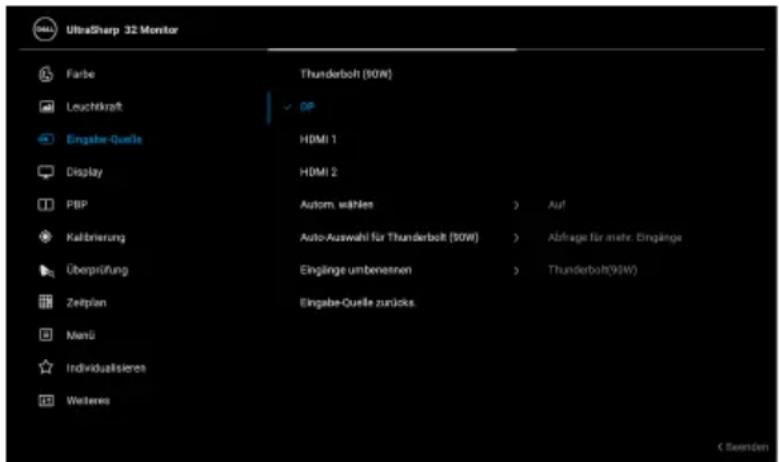

Zugriff aufs Menüsystem 47

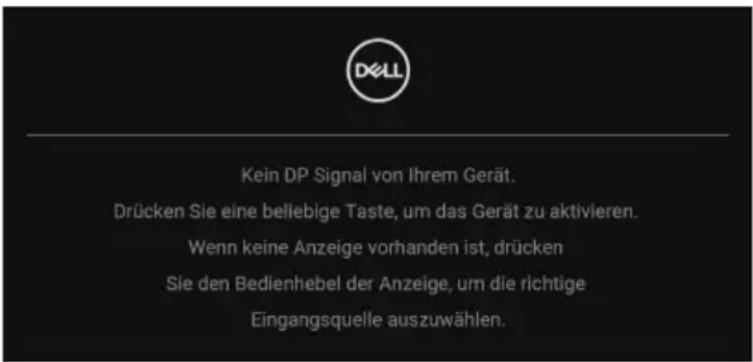

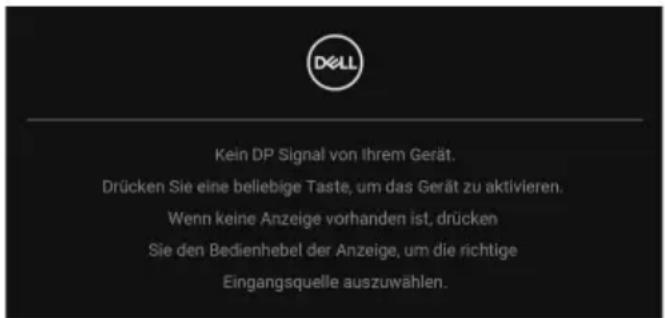

OSD-Warnmeldungen 67

Maximale Auflösung einstellen....71

Farbkalibrierung durchführen 72

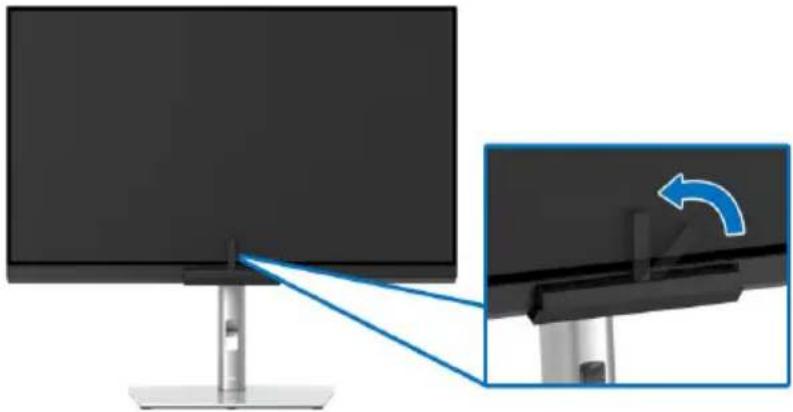

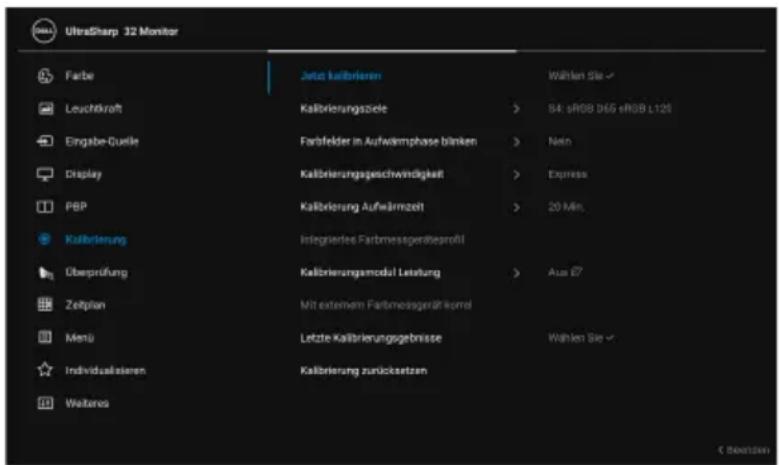

Das OSD-Menü verwenden 72

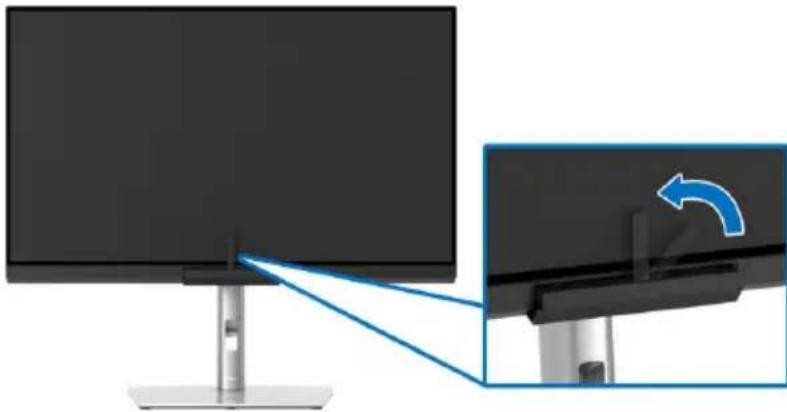

Die Direkttaste mit Videosignal verwenden....73

Die Direkttaste ohne Videosignal verwenden 74

Den Kalibrierungsvorgang stoppen 76

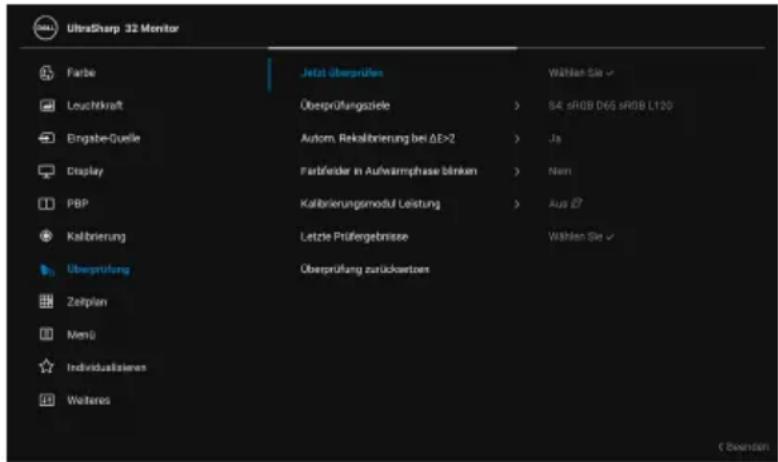

Farbüberprüfung durchführen 76

Das OSD-Menü verwenden 76

Die Direkttaste mit Videosignal verwenden.... 77

Die Direkttaste ohne Videosignal verwenden ....78

Den Überprüfungsvorgang stoppen 80

Voraussetzungen für die Anzeige oder Wiedergabe von

HDR-Inhalten 80

Kippen, Schwenken und Höhenverstellung ..... 82

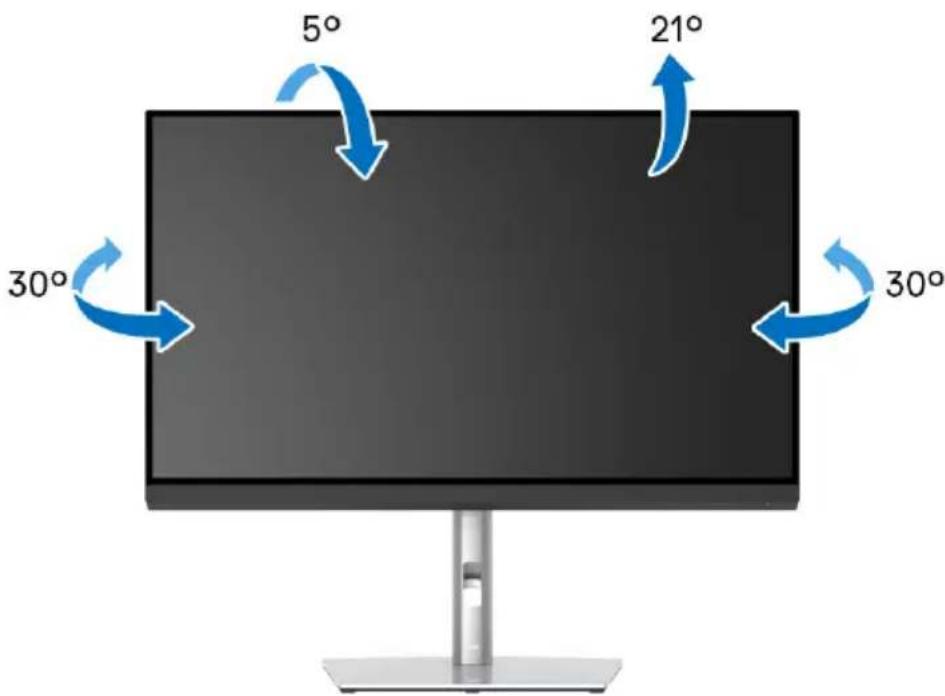

Kippen, Schwenken. 82

Höhenverstellung 83

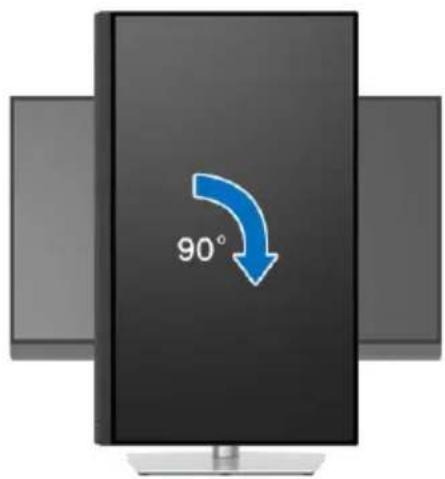

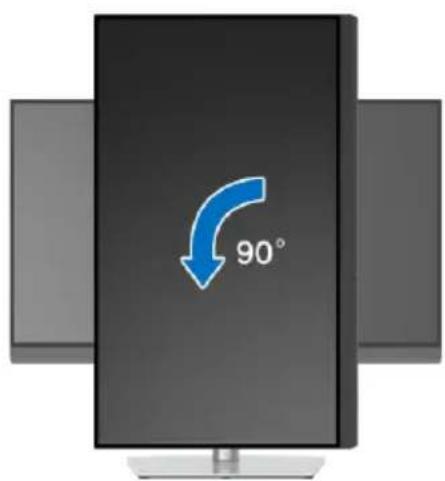

Monitor drehen 83

Problemlösung 85

Selbsttest 85

Selbstdiagnose....86

USB Type-C (Thunderbolt™) Ladung immer an ..... 88

Firmware Update 88

Allgemeine Probleme 89

Produktspezifische Probleme 93

Universal Serial Bus (USB) spezifische Probleme ..... 95

Anhang 98

FCC-Erklärung (nur für die USA) und weitere rechtliche

Informationen. 98

Kontakt zu Dell....98

Video und USB Unterstützung über USB-C ..... 99

Kauf eines Thunderbolt™ 3 Passiv-Kabels ..... 100

Über Ihren Monitor

Lieferumfang

Der Monitor wird mit den unten gezeigten Artikeln geliefert. Stellen Sie sicher, dass Sie sämtliche Komponenten erhalten haben und Kontakt zu Dell, wenn etwas fehlt.

HINWEIS: Einige Artikel könnten optional sein und nicht mit dem Monitor geliefert werden. Einige Funktionen oder Medien könnten in einigen Ländern nicht verfügbar sein.

HINWEIS: Zum Einrichten mit einem anderen Ständer, lesen Sie bitte die Anleitung des entsprechenden Ständers.

					Monitor
					Ständer
					Sockel
					E/A Abdeckung
					Monitorblende
					Netzkabel (Je nach Landverschieden)
					HDMI-Kabel
					DP-Kabel (DP-zu-DP)
					ThunderboltTM 3 (USB Type-C)Aktiv-Kabel
					USB Type-C auf Type-A Kabel
					·Werkskalibrierungsbericht·Kalibrierung und Validierung Technisches Datenblatt·ThunderboltTM 3 Verbindung Technisches Datenblatt·Kurz an le it u ng·Sicherheit, Umweltschutz und Bestimmungen

Produktmerkmale

Der Dell UP3221Q Flachbildschirm arbeitet mit Active Matrix-, Dünnschichttransistor- (TFT) und Flüssigkristall-Technologien (LCD) und einer mini LED-Beleuchtung. Die Monitorfunktionen umfassen:

- 80,01 cm (31,5 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). 3840 x 2160 (16:9) Bildpunkte Auflösung, zusätzlich Vollbildanzeige in niedrigeren Auflösungen.

- Weitwinkelanzeige für die Anzeige aus einer sitzenden oder stehenden Position.

- Farbbereich von CIE1976 DCI-P3 99,8% mit einem durchschnittlichen E < 2 .

- Manuelle Auswahl von Gamma/Weißpunkt/Farbgamut/Leuchtkraft über Benutzer 1, Benutzer 2 oder Benutzer 3 Farbraum Optionen.

- Manueller HDR Modus ohne HDR Signal über Benutzer 1, Benutzer 2 oder Benutzer 3 Optionen, was eine erzwungene Auswahl von HDR EOTF zwischen ST.2084(PQ) und HLG ermöglicht.

- Kalibrierung von Benutzer 1, Benutzer 2 oder Benutzer 3 Einstellungen direkt in CAL 1 oder CAL 2.

- Unterstützt HDMI, DP und Thunderbolt™ 3 Quellen.

- HDMI, DP und Thunderbolt™ 3 Verbindung unterstützt 10-Bit Farbe.

- Frame Buffering ermöglicht Anzeige von 24/25 Hz Video in 48/50 Hz bei 10-Bit Farbe.

• Einzel Thunderbolt™ 3 (Bis zu 90 W) für die Stromübertragung an ein kompatibles Notebook beim Empfang von Video & Datensignal.
• Integrierte Farbkalibrierungsfunktion.
• Multi-Stream Transport (MST) Fähigkeit über Thunderbolt™ 3 Verbindung.
• Einstellungsmöglichkeiten durch Neigen, Drehen, Schwenken und senkrechtes Ausziehen.
• Ultra-dünner Rahmen verringert den Rahmenabstand bei der Verwendung mehrerer Monitore, was eine einfache Einrichtung mit einem eleganten Anzeigeerlebnis ermöglicht.
• Abnehmbarer Ständer, VESA-kompatible Montagebohrungen (100 mm Lochabstand) zur flexiblen Anbringung. VESA™ steht für Video Electronics Standards Association.
• Plug-and-Play Fähigkeit, wenn von Ihrem System unterstützt.
• Steuerung per Bildschirmanzeige (OSD) für einfache Einstellung und Bildschirmoptimierung.
• Unterstützt Joystick, Ein/Aus-Taste und Farbsperre über OSD.
  • Schlitz für Sicherheitsschloss.
  • 0,5 W Standby-Stromverbrauch im Ruhemodus.

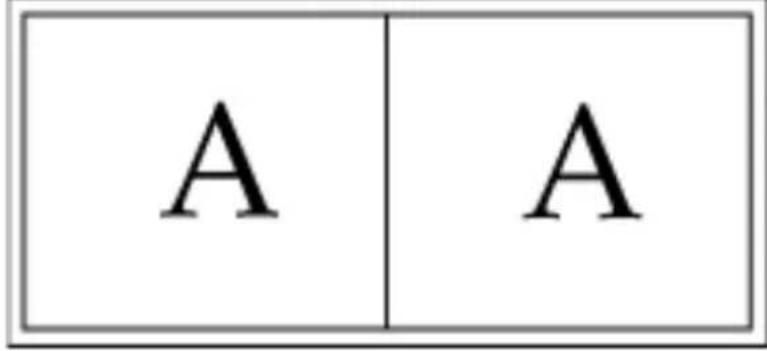

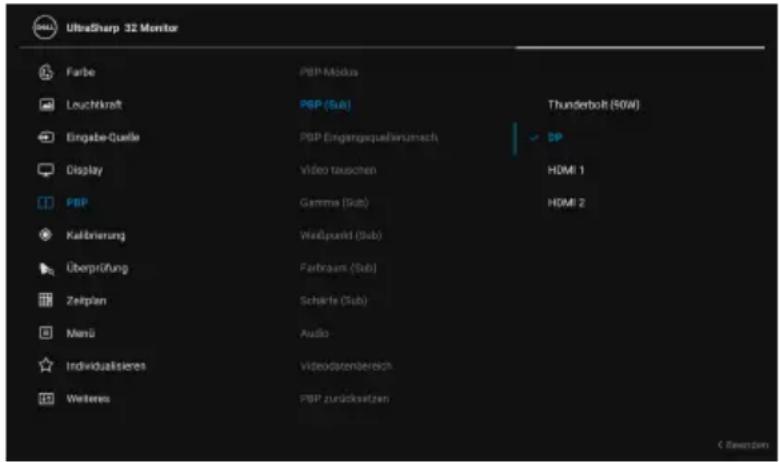

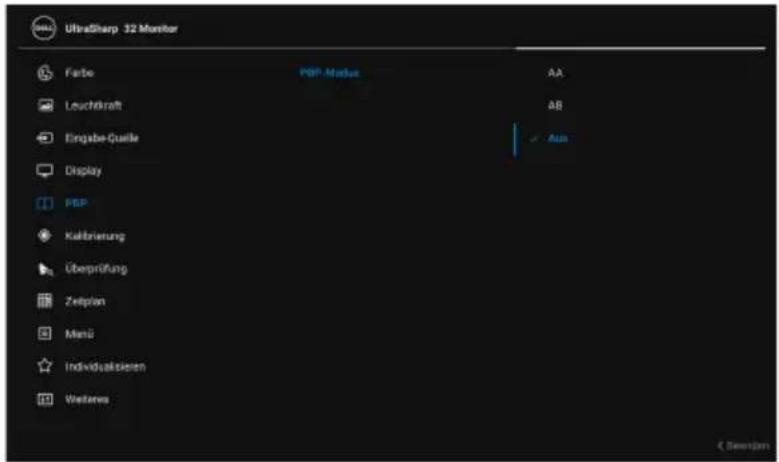

• Unterstützt Bild neben Bild (PBP) Auswahlmodus.

Komponenten und Bedienelemente

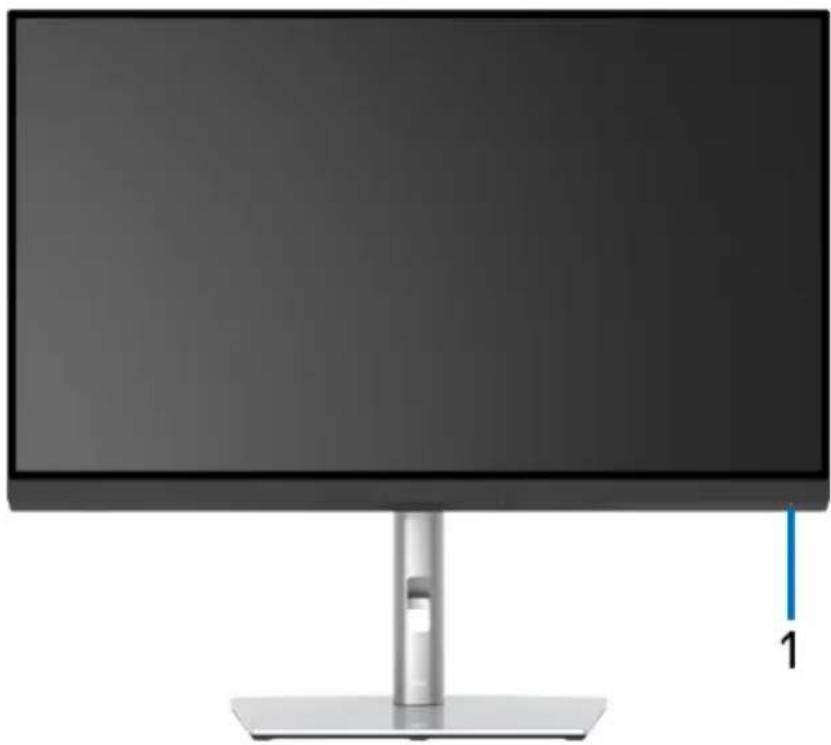

Vorderansicht

Etikett Beschreibung

1 LED-Anzeige zur Anzeige des Betriebsstatus des Monitors.

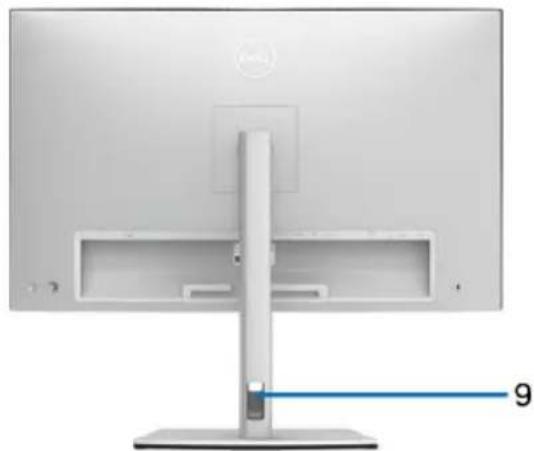

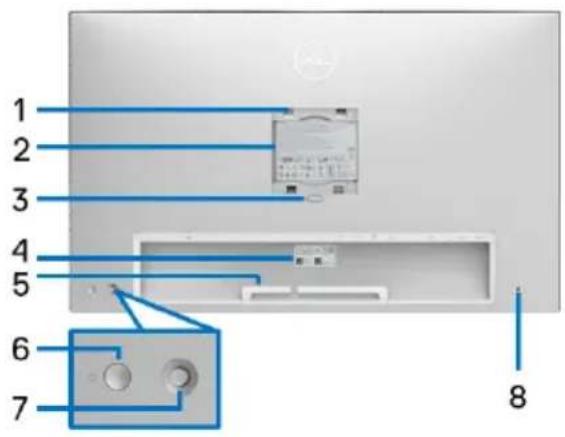

Ansicht von hinten

1 2 3 4 5 6 7 8

Rückansicht ohne und mit Monitorständer

Etikett Beschreibung Verwenden
1 VESA-Montagebohrungen (100 mm x 100 mm- Hinter der angebrachten VESA-Abdeckung)		Monitor-Wandbefestigung per VESA-kompatibler Wandmontagehalterung (100 mm x 100 mm.)
2 Etikett mit behördlichen Bestimmungen		Liste der behördlichen Zulassungen.
3 Stand Entriegelungstaste Löst den Ständer vom Monitor.
4 Strichcode, Seriennummer und Service Tag Etikett		Nehmen Sie auf dieses Etikett Bezug, wenn Sie Dell bezüglich technischer Unterstützung kontaktieren.
5 Kabelführungsklemmen Zum sauberen Verlegen der Kabel.
6 Ein/Aus-Taste Schaltet den Monitor ein oder aus.
7 Joystick Zur Steuerung des OSD-Menüs. (Weitere Informationen finden Sie unterMonitor bedienen)
8 Schlitz für Sicherheitsschloss		Sichert den Monitor mit Schloss (nicht im Lieferumfang enthalten).
9 Kabeldurchlass Bringt Ordnung durch Führung des Kabel durch die Öffnung.

Ansicht von unten

1 2 3 4 5 6 7 8 9

Ansicht von unten ohne Monitor-Standfuß

Etikett	Beschreibung Verwenden
1	Netzkabelanschluss Schließen Sie das Netzkabel an (im Lieferumfang des Monitors enthalten).
2	Stand-Lock-Funktion Befestigen des Ständers am Monitor mit M3 x 6 mm Schrauben (nicht im Lieferumfang enthalten).
3	HDMI Port Anschluss (2) Schließen Sie Ihren Computer mit einem HDMI-Kabel an.
4	DisplayPort-Eingangsanschluss Schließen Sie Ihren Computer mit einem DP-Kabel an.
5	Audio-Ausgang Hier schließen Sie die Lautsprecher an.*
6 ThunderboltTM 3Upstream(USB Type-C®) Port	Schließen Sie das ThunderboltTM 3 Aktiv-Kabel, das mit Ihrem Monitor geliefert wurde, an den Computer oder das Mobilgerät an. Dieser Port unterstützt USB Stromübertragung (90 W), Daten und DisplayPort Videosignal.Der ThunderboltTM 3 Port unterstützt Alternate Mode DP1.4 mit einer maximalen Auflösung von 3840 x 2160 bei 60 Hz, PD 20 V/4,5 A, 15 V/3 A, 9 V/3 A und 5 V/3 A.ThunderboltTM 3 unterstützt MST (Multi-Stream Transport) fähige Monitore. Um MST zu aktivieren, lesen Sie die Anleitung im Abschnitt "Anschluss des Monitors für ThunderboltTM Multi-Stream Transport (MST) Funktion".HINWEIS: ThunderboltTM 3 wird von Windows Versionen vor Windows 10 nicht unterstützt.
7 ThunderboltTM 3Downstream(USB Type-C) Port	Verbinden Sie das mit Ihrem Monitor mitgelieferte aktive ThunderboltTM 3 Kabel mit dem Computer, mobilen Geräten, einem zweiten Monitor oder anderen ThunderboltTM Geräten. Dieser Port unterstützt USB Stromversorgung (bis zu 15 W, PD 5 V/3 A), Daten und DisplayPort Videosignal.ThunderboltTM 3 unterstützt MST (Multi-Stream Transport) fähige Monitore. Um MST zu aktivieren, lesen Sie die Anleitung im Abschnitt "Anschluss des Monitors für ThunderboltTM Multi-Stream Transport (MST) Funktion".HINWEIS: Für Notebooks und andere Geräte, die mehr als 15 W Leistung benötigen, wird empfohlen, eine andere Stromquelle anzuschließen, um Ihr Gerät zu betreiben oder aufzuladen.HINWEIS: ThunderboltTM 3 wird von Windows Versionen vor Windows 10 nicht unterstützt.
8 SuperSpeed USB5/10 Gbps(USB 3.2 Gen 1/2)Downstream-Port (2)	Hier schließen Sie Ihre USB-Geräte an. Diesen Anschluss können Sie erst verwenden, nachdem Sie das USB-Kabel an den Computer angeschlossen haben.**
9 Externer Anschluss für Farbmessgerät	Für den Anschluss Ihres externen Farbmessgeräts.HINWEIS: Entfernen Sie den Plastikstecker, wenn Sie diesen Anschluss verwenden.HINWEIS: Dieser Anschluss wird nur für den Anschluss externer Farbmessgeräte verwendet. Schließen Sie keine anderen USB-Geräte an.

*Die Nutzung von Kopfhörern wird für den Audio Line-Out Anschluss nicht unterstützt.
**Um Signalstörungen zu vermeiden wenn ein drahtloses USB-Gerät an einen USB-Downstream-Anschlüsse angeschlossen wurde, wird NICHT empfohlen, andere USB-Geräte an den oder die nebenstehenden Port(s) anzuschließen.

Technische Daten des Monitors

Flachbildschirm – Technische Daten

Modell UP3221Q
Bildschirmtyp Aktiv-Matrix-TFT-LCD
Panel-Technologie In Plane Switching Typ
Seitenverhältnis 16:9
Sichtbares Bild
DiagonaleHorizontal, Aktiver BereichVertikal, Aktiver BereichBereich	800,05 mm (31,5 Zoll)697,31 mm (27,45 Zoll)392,23 mm (15,44 Zoll)273505,9 mm^2 (423,93 Zoll^2 )
Pixelabstand 0,1816 mm x 0,1816 mm
Pixel pro Zoll 140
Anzeigewinkel	178° (vertikal) typisch178° (horizontal) typisch
Luminanz SDR: 350 cd/m2	HDR: 1000 cd/m2
Kontrastverhältnis · 1300 zu 1	· 1000000 zu 1 (HDR Ein)
Anzeigebeschichtung Blendschutzbehandlung des vorderen Polarisators (Haze 25%, 3H)
Hintergrundlicht mini LED
Ansprechzeit · 6 ms Grau-zu-Grau im Schnell Modus· 8 ms Grau-zu-Grau im Normal Modus· 14 ms Grau-zu-Grau im Aus Modus
Farbtiefe 1,07 Milliarden Farben (True 10 Bit)
Farbbereich (Bildschirm Nativ)	· C I E 1 9 3 1 A d o b e 9 3 %· CIE1976 DCI-P3 99,8%· C I E 1 9 7 6 B T . 2 0 2 0 8 3
Integrierte Geräte	Farbmesser
Kalibrierungsgenauigkeit (Standard Farbraum Voreinstellung)	SDR:Durchschnittliches ΔE < 1HINWEIS: Nur für DCIP3 D65, BT.709 D65 und sRGB D65.Durchschnittliches ΔE < 2HINWEIS: Nur für Adobe RGB D65 und Adobe RGB D50.HDR:ST.2084(PQ): ΔE ITP < 3,5HLG: ΔE < 3,5
HINWEIS: Wählen Sie Zurücksetzen, um die Kalibrierungsgenauigkeit auf die Standardvorgaben zurückzusetzen.
Konnektivität · 1 x DP 1.4 (HDCP 2.2)	· 2 x HDMI 2.0 (HDCP 2.2)
	· 1 x ThunderboltTM 3 Upstream Port (DP1.4)
	· 1 x ThunderboltTM 3 Downstream Port (DP1.4)
	· 2 x SuperSpeed USB 5/10 Gbps (USB 3.2 Gen 1/2) Downstream-Port
	· 1 x Externer Anschluss für Farbmessgerät. Dieser Port unterstützt keine Standard USB-Geräte.
Rahmenbreite(Kante des Monitors bis aktivem Bereich)	7,6 mm (Oben/Links/Rechts)35,81 mm (Unten)
Regulierbarkeit
Höhenverstellbarer StänderNeigungSchwenkbarDrehung	160 mm-5° bis 21°-30° bis 30°-90° bis 90°
HINWEIS: Nicht umgekehrt (180°) im Hochformat montieren, da dies den Monitor beschädigen kann.
Dell Display Manager (DDM)Kompatibilität	Ja
Sicherheit Schlitz für Sicherheitsschloss (Sicherheitskabel separat erhältlich)

Angaben zur Auflösung

Modell UP3221Q
Horizontalfrequenzen (HDMI & DP & ThunderboltTM 3 Alternate Modus)	15 kHz bis 135 kHz (automatisch)
Vertikalfrequenzen (HDMI & DP & ThunderboltTM 3 Alternate Modus)	23 Hz bis 86 Hz (automatisch)
Max. voreingestellte Auflösung 3840 x 2160 bei 60 Hz

Unterstützte Videomodi

Modell UP3221Q
Videoanzeigefähigkeiten (HDMI & DP Wiedergabe)	480p, 576p, 720p, 1080i, 1080p, QHD, UHD, (Interlacing Modus wird im PBP Modus nicht unterstützt)

Voreingestellte Anzeigemodi

Anzeigemodus Horizon-talfrequenz (kHz)		Vertikale Frequenz (Hz)	Pixelakt (MHz)	Sync-Polarität (horizontal/ vertical)
VESA, 640 x 480 31,5 59,9 25,2 -/-
VESA, 640 x 480 37,5 75,0 31,5 -/-
VESA, 720 x 400 31,5 70,1 28,3		-/+
VESA, 800 x 600 37,9 60,3	40,0	+/+
VESA, 800 x 600	46,9	75,0	49,5	+/+
VESA, 1024 x 768	48,4	60,0	65,0 -/-
VESA, 1024 x 768	60,0	75,0	78,8	+/+
VESA, 1152 x 864	67,5 75,0	108,0	+/+
VESA, 1280 x 1024	64,0	60,0	108,0	+/+
VESA, 1280 x 1024	80,0	75,0	135,0	+/+
VESA, 1600 x 1200	75,0	60,0	162,0	+/+
VESA, 1920 x 1080	67,5	60,0	148,5	+/+
VESA, 2048 x 1280 - R	78,9	59,9	174,3	+/-
VESA, 3840 x 2160 (DP/ThunderboltTM)	133,3	60,0	533,3	+/-
VESA, 3840 x 2160 (HDMI)	135,0	60,0	594,0	+/+
2560 x 1440	88,787	59,951	241,55	+/-
2048 x 1080	27,0	24,0	74,25	+/-
2048 x 1080	54,0	48,0	148,5	+/-

MSTQuellmonitor	Maximale Anzahl von unterstützten Monitoren
	3840 x 2160 bei 60 Hz
3840 x 2160bei 60 Hz	1

HINWEIS: Verwenden Sie die mit Ihrem Monitor mitgelieferten Kabel für die Thunderbolt™ Multi-Stream Transport (MST) Verbindung. Siehe Anschluss des Monitors für Thunderbolt™ Multi-Stream Transport (MST) Funktion für Einzelheiten zu den Anschlüssen.

Elektrische Daten

Modell UP3221Q
Videoeingangssignale HDM	MI 2.0*/DP 1.4, 600 mV für jede differentielle Linie, 100 Ohm Eingangsimpedanz pro Differentialpaar.
Netzeingangsspannung / Frequenz / Strom	100 VAC bis 240 VAC / 50 Hz oder 60 Hz ± 3 Hz / 4,5 A (typisch)
Einschaltstrom · 120 V: 50	A (max.) bei 0°C (Kaltstart) · 240 V: 100 A (max.) bei 0°C (Kaltstart)

*Unterstützt nicht HDMI 2.0 optionale Spezifikation, einschließlich HDMI Ethernet Channel (HEC), Audio Return Channel (ARC), Standard für 3D Format und Auflösungen, sowie Standard für 4K Digitalkino Auflösung.

Physische Eigenschaften

Modell UP3221Q
Steckertyp · 1 x DP 1.4 (HDCP 2.2)	· 2 x H D M I 2 . 0 ( H D C· 1 x ThunderboltTM 3 Upstream Port (DP1.4)· 1 x ThunderboltTM 3 Downstream Port (DP1.4)· 2 x SuperSpeed USB 5/10 Gbps (USB 3.2 Gen 1/2) Downstream-Port· 1 x Externer Anschluss für Farbmessgerät. Dieser Port unterstützt keine Standard USB-Geräte.
Signalkabeltyp · Digital: HDMI, 19-polig	· Digital: DisplayPort, 20-polig· Digital: ThunderboltTM 3, 24-polig· Universal Serial Bus: USB Type-C auf Type-A
HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den Videokabeln zusammenarbeiten, die mit Ihrem Monitor mitgeliefert werden. Da Dell keine Kontrolle über die verschiedenen Kabelanbieter auf dem Markt hat, die Art des Materials, des Steckers und des Prozesses, der zur Herstellung dieser Kabel verwendet wird, garantiert Dell keine Videoleistung für Kabel, die nicht mit Ihrem Dell Monitor geliefert werden.Abmessungen (mit Ständer)
Höhe (verlängert) 623,7 mm (24,55 Zoll)
Höhe (zusammengeschoben) 463,7 mm (18,25 Zoll)
Breite 712,5 mm (28,05 Zoll)
Tiefe 250,0 mm (9,84 Zo I I)
Abmessungen (ohne Ständer)
Höhe 435,9 mm (17,16 Zoll)
Breite 712,5 mm (28,05 Zoll)
Tiefe 76,1 mm (3,00 Zoll)
Ständerabmessungen
Höhe (verlängert) 488,3 mm (19,22 Zoll)
Höhe (zusammengeschoben) 441,5 mm (17,38 Zoll)
Breite 345,0 mm (13,58 Zoll)
Tiefe 250,0 mm (9,84 Zo I I)
Gewicht
Gewicht mit Verpackung	24,33 kg (53,62 lb)
Gewicht mit montiertem Ständer, Blende und Kabeln	18,07 kg (39,83 lb)
Gewicht ohne Ständer (mit angebrachter Kabelabdeckung) (zur Wand- oder VESA-Befestigung - ohne Kabel)	11,31 kg (24,93 lb)
Gewicht des Ständers	5,59 kg (12,32 lb)
Gewicht der Blende	0,80 kg (1,76 lb)
Glänzender Vorderrahmen	5 +/- 1,5 GU

Umgebungsbedingungen

Modell UP3221Q
Kompatible Standards
• RoHS-konform• Mit Ausnahme der externen Kabel sind keine bromierten Flammschutzmittel (BFR) und kein Polyvinylchlorid (PVC) (enthält keine Halogene) enthalten• Bildschirm aus arsenfreiem Glas und frei von Quecksilber
Temperatur
Im Betrieb 0°C bis 40°C (32°F bis 104°F)
Ausgeschaltet • Speicher: -20°C bis 60°C (-4°F bis 140°F)• Versand: -20°C bis 60°C (-4°F bis 140°F)
Luftfeuchtigkeit
Im Betrieb 10% bis 90% (nicht kondensierend)
Ausgeschaltet • Speicher: 10% bis 90% (nicht kondensierend)• Versand: 10% bis 90% (nicht kondensierend)
Meereshöhe
Im Betrieb 3048 m (10000 ft) (max.)
Ausgeschaltet 12192 m (4000 ft) (max.)
Wärmeableitung • 1297 BTU/Stunde (max.)• 239 BTU/Stunde (typisch)

Energieverwaltungsmodi

Sofern Sie eine VESA DPM™-kompatible Grafikkarte oder Software in Ihrem PC installiert haben, kann der Monitor seinen Energieverbrauch automatisch verringern, wenn er nicht verwendet wird. Dies wird als Standbymodus* bezeichnet. Der Monitor nimmt den Betrieb automatisch wieder auf, sobald der Computer Eingaben über Tastatur, Maus oder andere Eingabegeräte erkennt. Aus der folgenden Tabelle gehen Stromverbrauch und Signalisierung der automatischen Energiesparfunktion hervor.

VESA-Modi	Horizontale Sync	Vertikale Sync	Video Betriebsan-zeige	Stromver-brauch
Normal-betrieb	Aktiv Aktiv Aktiv Weiß 380		W	(max.)**70 W (typisch)
Standby-modus	Deaktiviert Deaktiviert keine		Anzeige	Weiß (blinkend)
Ausgeschaltet	-	-	-	A

Stromverbrauch P_on	39 W
Gesamtstromverbrauch (TEC) 138,37 kWh

*Die Leistungsaufnahme bei abgeschaltetem Gerät lässt sich nur auf Null reduzieren, wenn Sie den Monitor komplett vom Stromnetz trennen.
**Maximale Leistungsaufnahme bei max. Leuchtdichte und USB aktiv.

Dieses Dokument dient lediglich Informationszwecken und gibt die Laborleistung wieder. Ihr Produkt kann je nach Software, Komponenten und Peripheriegeräten, die Sie bestellt haben, unterschiedlich funktionieren und wir verpflichten uns nicht, solche Informationen zu aktualisieren. Daher sollte der Kunde bei Entscheidungen bezüglich elektrischer Toleranzen oder anderweitig nicht auf diese Informationen vertrauen. Es werden weder ausdrücklich noch impliziert Zusicherungen bezüglich der Exaktheit oder Vollständigkeit gemacht.

HINWEIS:

P_on : Stromverbrauch im eingeschalteten Modus gemessen mit Bezug auf Energy Star Prüfmethode.

TEC: Gesamtenergieverbrauch in kWh gemessen mit Bezug auf Energy Star Prüfmethode.

Das OSD kann nur im Normalbetriebsmodus funktionieren. Beim Drücken des Joysticks im Standbymodus wird die folgende Nachricht angezeigt:

Kein DP Signal von Ihrem Gerät. Drücken Sie eine beliebige Taste, um das Gerät zu aktivieren. Wenn keine Anzeige vorhanden ist, drücken Sie den Bedienhebel der Anzeige, um die richtige Eingangsquelle auszuwählen.

Aktivieren Sie den Computer, damit der Monitor auf das OSD zugreifen kann.

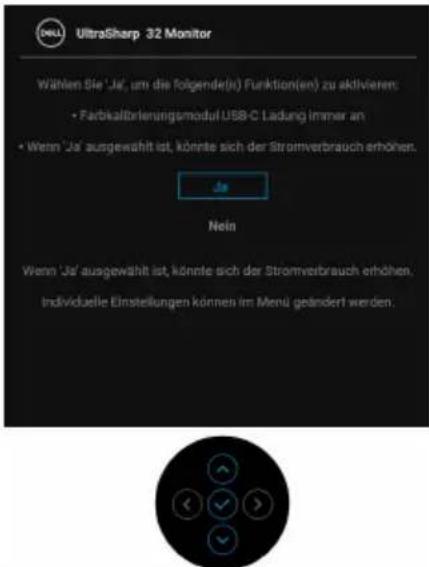

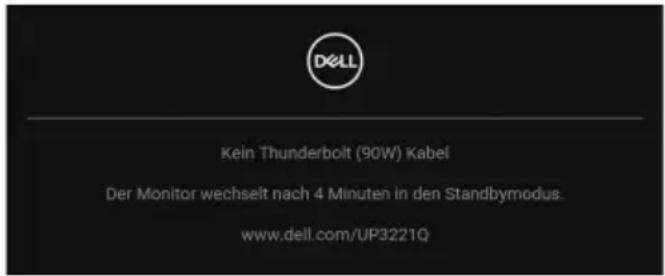

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.

Pinbelegung

DisplayPort-Anschluss

19 17 15 13 11 9 7 5 3 1 20 18 16 14 12 10 8 6 4 2

Pin Nummer	Seite mit 20 Stiften des angeschlossenen Signalkabels
1 ML3	(n)
2 GND
3 ML3	(p)
4 ML2	(n)
5 GND
6 ML2	(p)
7 ML1	(n)
8 GND
9 ML1	(p)
10 ML0	(n)
11 GND
12 ML0	(p)
13 GND
14 GND
15 AUX	(p)
16 GND
17 AUX	(n)
18 Hot-Plug-Erkennung
19 Re-PWR
20 +3,3 V DP_PWR

HDMI-Anschluss

19 17 15 13 11 9 7 5 3 1 18 16 14 12 10 8 6 4 2

Pin Nummer	Seite mit 19 Stiften des angeschlossenen Signalkabels
1 TMDS DATA 2+
2 TMDS DATA 2, Abschirmung
3 TMDS DATA 2-
4 TMDS DATA 1+
5 TMDS DATA 1, Abschirmung
6 TMDS DATA 1-
7 TMDS DATA 0+
8 TMDS DATA 0, Abschirmung
9 TMDS DATA 0-
10 TMDS CLOCK+
11 TMDS CLOCK, Abschirmung
12 TMDS CLOCK-
13 CEO
14 Reserviert (am Gerät nicht angeschlossen)
15 DDC CLOCK (SCL)
16 DDC DATA (SDA)
17 DDC/CEC-Masse
18 +5 V-Stromversorgung
19 HOT-PLUG-ERKENNUNG

Plug & Play-Unterstützung

Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der Monitor stellt dem Computersystem automatisch eigene EDID-Daten (Extended Display Identification Data) über DDC-Protokolle (Display Data Channel) zur Verfügung, so dass sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitor-Installationen laufen automatisch ab; auf Wunsch können Sie unterschiedliche Einstellungen wählen. Weitere Informationen zum Ändern der Monitoreinstellungen finden Sie unter Monitor bedienen.

Universal Serial Bus (USB) Schnittstelle

Dieser Abschnitt informiert Sie über die USB-Ports am Monitor.

HINWEIS: Dieser Monitor ist SuperSpeed USB 5/10 Gbps (USB 3.2 Gen 1/2) kompatibel.

Übertragungsgeschwindigkeit	Datenrate Stromverbrauch
Super-Speed 10 Gbps	4,5 W (max., je Anschluss)
High-Speed 480 Mbps	4,5 W (max., je Anschluss)
Volle Geschwindigkeit	12 Mbps 4,5 W (max., je Anschluss)

ThunderboltTM 3/USB Type-C	Beschreibung
Video DP1.2 (Passives Kabel)DP1.4 (Aktives Kabel)
Daten USB 2.0	USB 3.2 (Aktiv, nur ThunderboltTM 3)
Stromversorgung (PD)	ThunderboltTM 3 Upstream-Port: Bis zu 90 W (typisch)ThunderboltTM 3 Downstream-Port: Bis zu 15 W (typisch)

HINWEIS: USB Type-C Video erfordert einen Computer, der mit dem Typ-C Wechselmodus kompatibel ist.

HINWEIS: Um den USB Type-C Wechselmodus zu unterstützen, stellen Sie bitte sicher, dass der Quellcomputer über die Wechselmodus Funktion verfügt.

USB-Downstream-Anschluss

Pin Nummer 9-poliger Verbinder

1 VCC

2 D-

3 D+

4 GND

5 SSRX-

6 SSRX+

7 GND

8 SSTX-

9 SSTX+

Thunderbolt™ 3 Anschluss

A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 B12 B11 B10 B9 B8 B7 B6 B5 B4 B3 B2 B1

Pin Nummer Signalname Pin Nummer Signalname
A1 GND B1 Kabelerkennung
A2 TX1+ B2 TX2+
A3 TX1- B3 TX2-
A4 VBUS B4 VBUS
A5 CC1 B5 CC2
A6 D+ B6 D+
A7	D-	B7	D-
A8	SBU1	B8	SBU2
A9 VBUS	B9	VBUS
A10	RX2-	B10 RX1-
A11 RX2+ B11 RX1+
A12	GND	B12	GND

USB-Ports

• 1 x Thunderbolt™ 3 Downstream (USB Type-C kompatibel) - unten
• 1 x Thunderbolt™ 3 Upstream (USB Type-C kompatibel) - unten
• 2 x SuperSpeed USB 5/10 Gbps (USB 3.2 Gen 1/2) Downstream - unten

HINWEIS: Für die SuperSpeed USB 5/10 Gbps (USB 3.2 Gen 1/2) Funktionalität ist ein SuperSpeed USB 5/10 Gbps (USB 3.2 Gen 1/2)-fähiger Computer erforderlich.

HINWEIS: Die USB-Schnittstelle des Monitors arbeitet nur dann, wenn der Monitor eingeschaltet ist oder sich im Standbymodus befindet. Wenn Sie den Monitor aus- und wieder einschalten, kann es ein paar Minuten dauern, bis angeschlossene Peripheriegeräte wieder normal funktionieren.

LCD-Monitorqualität und Hinweise zu Pixeln

Bei der Herstellung von LCD-Monitoren ist es keine Seltenheit, dass einzelne Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel finden Sie auf den Dell-Internetseiten: http://www.dell.com/pixelguidelines.

Hinweise zur Wartung

Monitor reinigen

△ VORSICHT: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen.
ACHTUNG: Trennen Sie das Monitornetzkabel von der Stromversorgung, bevor Sie den Monitor reinigen.

Beim Auspacken, Reinigen und beim allgemeinen Umgang mit dem Monitor halten Sie sich am besten an die nachstehenden Hinweise:

• Befeuchten Sie zur Reinigung Ihres antistatischen Monitors ein weiches, sauberes Tuch leicht mit Wasser. Verwenden Sie nach Möglichkeit spezielle, für die antistatische Beschichtung geeignete Bildschirmreinigungstücher oder -lösungen. Verwenden Sie kein Benzin, keine Verdünnungsmittel, kein Ammoniak, keine Scheuermittel und keine Druckluft.
• Verwenden Sie zur Reinigung des Monitors lediglich ein weiches, leicht angefeuchtetes Tuch. Verwenden Sie keinerlei Reinigungsmittel, da einige Reinigungsmittel einen milchigen Schleier auf dem Monitor hinterlassen können.
• Falls Ihnen beim Auspacken Ihres Monitors ein weißes Pulver auffallen sollte, wischen Sie es einfach mit einem Tuch ab.
• Gehen Sie sorgfältig mit Ihrem Monitor um: Schwarze Monitore weisen schneller weiße Kratzspuren als helle Monitore auf.
• Um die optimale Bildqualität Ihres Monitors zu erhalten, nutzen Sie einen Bildschirmschoner mit bewegten Motiven und schalten Ihren Monitor aus, wenn Sie ihn nicht gebrauchen.

Monitor einrichten

Ständer anbringen

HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht.

HINWEIS: Dies ist für einen Monitor mit einem Ständer anwendbar. Wenn andere stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Ständer Setup-Anleitung für Einrichtung Anweisungen.

△ VORSICHT: Nehmen Sie den Monitor nicht aus dem Karton, bevor Sie den Ständer angebracht haben.

So bringen Sie den Ständer an:

1. Folgen Sie den Anweisungen auf den Laschen des Kartons, um den Ständer von der oberen Polsterung zu entfernen, durch die er gesichert wird.

2. Entfernen Sie den Ständerarm, den Standfuß, die E/A-Abdeckung und die Blende vom Verpackungspolster.

1. Setzen Sie die Teile des Sockels vollständig in die Aussparungen am Ständer ein.

2. Heben Sie den Schraubring an und drehen Sie die Schraube im Uhrzeigersinn.

3. Setzen Sie den Schraubring nach dem Festziehen der Schraube flach in die Aussparung ein.

1. Heben Sie die Abdeckung wie gezeigt hoch, um den VESA Bereich für das Zusammensetzen des Ständers freizulegen.

1. Befestigen Sie den Ständer am Monitor.

a. Passen Sie die Vertiefung an der Rückseite des Monitors in die beiden Nasen am Oberteil des Ständers ein.

b. Drücken Sie den Ständer an, bis er einrastet.

1. Stellen Sie den Monitor mit dem Schutzpolster aufrecht auf.

HINWEIS: Heben Sie den Monitor vorsichtig an, um ein Abrutschen oder Herunterfallen zu vermeiden.

VORSICHT: Halten oder heben Sie den Monitor nicht am Farbmessgerät an, wenn Sie den Monitor bewegen.

1. Reißen Sie den in der Mitte des Schutzpolsters ausgestanzten Reißverschluss auseinander und entfernen Sie dann das Schutzpolster von der linken und rechten Seite des Monitors.

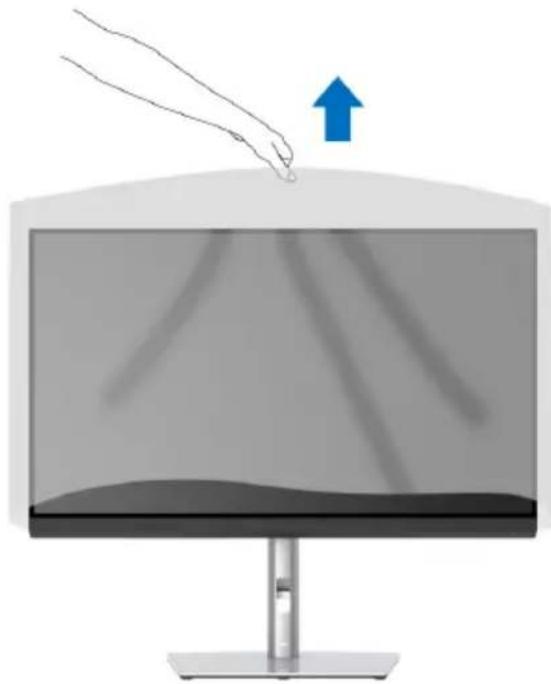

1. Entfernen Sie die Abdeckung vom Monitor.

Anbringen der Monitorblende

So installieren Sie die Monitorblende:

1. Nehmen Sie die Blende heraus, die mit dem Monitor geliefert wurde.

1. Falten Sie die Blende mit den "U" Kanalstreifen an beiden Klappen nach innen.

1. Richten Sie die Monitorseite innerhalb der "U" Kanalstreifen aus.

1. Schieben Sie die Blende ganz nach unten.

ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise.

HINWEIS: Schließen Sie nicht alle Kabel gleichzeitig an den Computer an.

So schließen Sie Ihren Monitor an einen Computer an:

1. Schalten Sie den Computer aus, trennen Sie das Netzkabel.

2. Verbinden Sie das HDMI/DP/Thunderbolt™ 3 Aktiv-Kabel vom Monitor mit Ihrem Computer oder Gerät.

HDMI-Kabel anschließen

HINWEIS: Die werkseitige Standardeinstellung auf dem UP3221Q ist HDMI 2.0. Wenn der Monitor nach dem Anschluss des HDMI-Kabels keine Inhalte anzeigt, folgen Sie den unten stehenden Schritten, um die Einstellungen von HDMI 2.0 auf HDMI 1.4 zu ändern:

• Drücken Sie den Joystick, um das OSD-Menü aufzurufen.
• Drücken Sie den Joystick, um Eingabe-Quelle zu markieren, und drücken Sie dann den Joystick, um das Untermenü aufzurufen.
  • Drücken Sie den Joystick, um HDMI zu markieren.
• Halten Sie den Joystick ca. 10 Sekunden lang gedrückt, bis die HDMI Konfigurationsmeldung angezeigt wird.
• Verwenden Sie den Joystick zur Auswahl von Ja und ändern Sie die Einstellungen.

HDMI 2.0 → HDMI 1.4 ? Ja Nein

Wiederholen Sie die obigen Schritte, um die HDMI Formateinstellungen ggf. zu ändern.

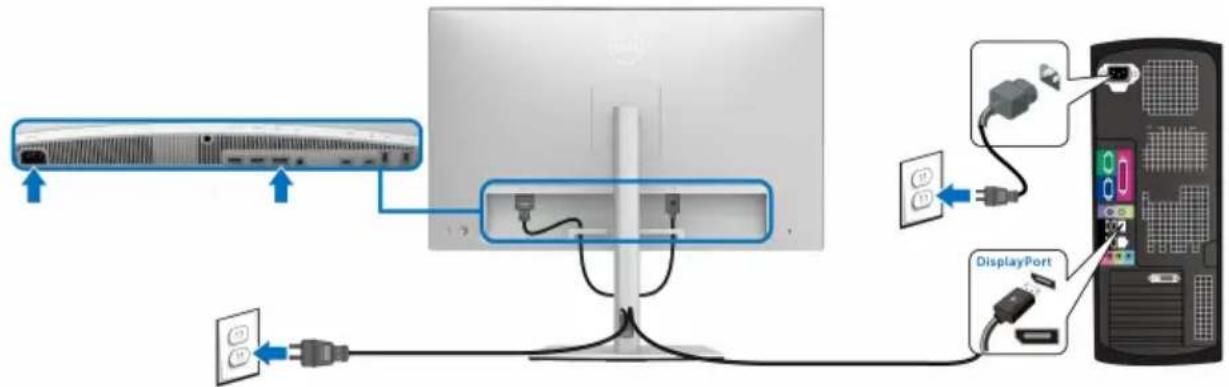

DisplayPort-Kabels (DP-zu-DP) anschliesen

HINWEIS: Die werkseitige Standardeinstellung auf dem UP3221Q ist DP 1.4.

Anschluss des Thunderbolt™ 3 Aktiv-Kabels

HINWEIS: Verwenden Sie nur das mit dem Monitor gelieferte Thunderbolt™ 3 Aktiv-Kabel.

• Dieser Anschluss unterstützt DisplayPort Wechselmodus DP1.4.
• Der kompatible Thunderbolt™ 3 Anschluss für die Stromversorgung (PD Version 3.0) bietet bis zu 90 W Leistung.
• Falls Ihr Notebook mehr als 90 W Leistung für den Betrieb benötigt und der Akku leer ist, könnte er sich über den USB PD Anschluss des UP3221Q nicht einschalten oder aufladen lassen.
• Thunderbolt™ 3 wird von Windows Versionen vor Windows 10 nicht unterstützt.

HINWEIS: Der UP3221Q Monitor wird mit einem USB-C Thunderbolt™ 3 Aktiv-Kabel geliefert. Das USB-C DP-Kabel ist nicht im Lieferumfang enthalten. Wenn Sie einen Computer mit USB-C DP-Anschluss verwenden, erwerben Sie bitte das USB-C DP-Kabel separat. Weitere Informationen finden Sie unter: www.dell.com/UP3221Q

Anschluss des Monitors für Thunderbolt™ Multi-Stream Transport (MST) Funktion

HINWEIS: Der UP3221Q unterstützt die Thunderbolt™ MST Funktion. Um diese Funktion nutzen zu können, muss Ihr PC die Thunderbolt™ Funktion unterstützen.

Die werkseitige Standardeinstellung auf dem UP3221Q ist Wechselmodus DP1.4. Um eine MST-Verbindung herzustellen, verwenden Sie bitte nur das mit Ihrem Monitor mitgelieferte Thunderbolt™ 3 Aktiv-Kabel und führen Sie die folgenden Schritte aus:

1. Schalten Sie den Computer aus, trennen Sie das Netzkabel.
2. Verbinden Sie das Thunderbolt™ 3 Aktiv-Kabel vom Thunderbolt™ Upstream-Port von Monitor Eins mit Ihrem Computer oder Gerät.
3. Verbinden Sie das Thunderbolt™ 3 Aktiv/Passiv-Kabel oder USB Type-C Kabel vom Thunderbolt™ Downstream-Port von Monitor Eins mit dem Thunderbolt™ Upstream-Port von Monitor Zwei. In der folgenden Tabelle finden Sie die verfügbaren Kabeltypen.

Sie können den folgenden Kabeltyp für den MST-Anschluss verwenden:

Host UP3221Q	Monitor Eins UP3221Q Monitor Zwei
ThunderboltTM 3 Aktiv-	Kabel*	Aktiv-Kabel*
		Passiv-Kabel**
		USB Type-C Kabel
ThunderboltTM 2 Aktiv-	oder Passiv-Kabel N/A
USB Type-C Passiv-	Kabel** N/A

*Thunderbolt™ 3 (USB Type-C) Aktiv-Kabel
**Thunderbolt™ 3 (USB Type-C) Passiv-Kabel

HINWEIS: Verwenden Sie das Thunderbolt™ 3 Aktiv-Kabel, das im Lieferumfang des Monitors enthalten ist.

HINWEIS: Wenn Sie einen Computer mit USB-C DP-Anschluss verwenden, erwerben Sie bitte das USB-C DP-Kabel separat. Weitere Informationen finden Sie unter: http://www.dell.com.

HINWEIS: Informationen zum Kauf eines Thunderbolt™ 3 Passiv-Kabels finden Sie unter: Kauf eines Thunderbolt™ 3 Passiv-Kabels.

USB Type-C auf Type-A Kabe I anschließ en

HINWEIS: Um Schäden oder Verlust von Daten zu vermeiden, stellen Sie vor dem Abtrennen des USB Upstream-Ports sicher, dass KEINE USB Speichergeräte vom Computer verwendet werden, der an den Thunderbolt™ 3 Upstream-Port des Monitors angeschlossen ist.

Nachdem Sie das DisplayPort/HDMI Kabel angeschlossen haben, führen Sie zum Abschluss der Monitoreinrichtung bitte die nachstehenden Schritte zum Anschluss des USB Type-C auf USB Type-A Kabels an den Computer aus:

1. Anschluss des Computers: Verbinden Sie den Thunderbolt™ 3 Upstream-Port mit dem USB Type-C Ende des Kabels (mitgeliefertes Kabel).

2. Verbinden Sie das USB Type-A Ende des Kabels mit einem geeigneten USB-Port an Ihrem Computer.

3. Schließen Sie die USB Peripheriegeräte an die SuperSpeed USB 5/10 Gbps (USB 3.2 Gen 1/2) Downstream-Ports am Monitor an.

HINWEIS: Die Übertragungsgeschwindigkeit für diese Verbindung beträgt 5 Gbps.

1. Schließen Sie die Netzkabel des Computers und Monitors an eine Steckdose in der Nähe an.

1. Schalten Sie Monitor und Computer ein. Falls Ihr Monitor ein Bild anzeigt, ist die Installation abgeschlossen. Falls kein Bild angezeigt wird, lesen Sie bitte unter Allgemeine Probleme.

2. Zur Kabelführung nutzen Sie den Kabelhalter am Monitorfuß.

HINWEIS: Die USB-Verbindung bietet in diesem Szenario nur USB-Datenübertragung.

VORSICHT: Die Abbildungen in dieser Anleitung dienen lediglich der Veranschaulichung. Das tatsächliche Aussehen kann etwas abweichen.

Kabel verlegen

Nachdem Sie sämtliche erforderlichen Kabelverbindungen an Monitor und Computer hergestellt haben (siehe Monitor anschließen), führen Sie die Kabel wie oben gezeigt ordentlich durch den Kabelschacht.

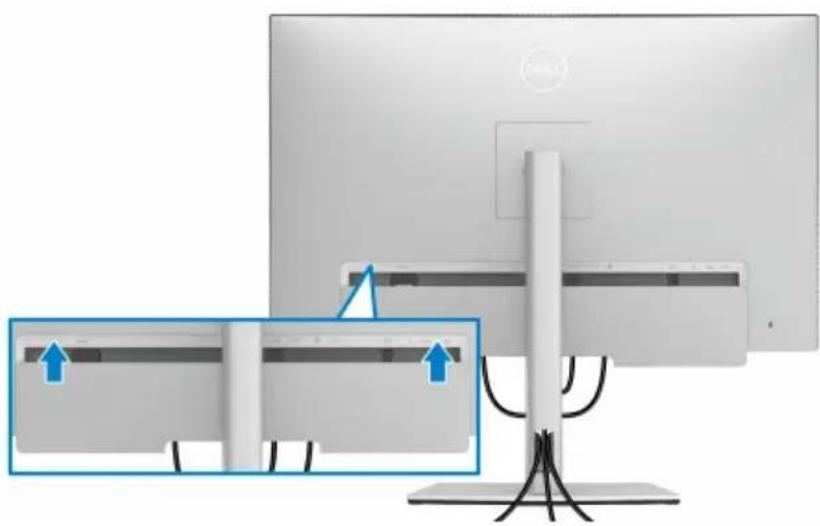

Anbringen der E/A Abdeckung

Richten Sie die E/A Abdeckung aus und legen Sie sie in das Aussparungsfach.

HINWEIS: Stellen Sie sicher, dass alle Kabel durch die Kabelführungsklemme am Monitor geführt werden.

Monitorständer abnehmen

HINWEIS: Damit der gebogene LCD-Bildschirm beim Abnehmen des Ständers nicht verkratzt und beschädigt wird, achten Sie darauf, dass der Monitor auf einem weichen, sauberen Schaumstoff gestellt wird. Der direkte Kontakt mit harten Gegenständen könnte zu Schäden am gebogenen Monitor führen.

HINWEIS: Dies ist für einen Monitor mit einem Ständer anwendbar. Wenn andere stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Ständer Setup-Anleitung für Einrichtung Anweisungen.

So nehmen Sie den Ständer ab:

1. Legen Sie den Monitor auf ein weiches Tuch oder Kissen.

2. Halten Sie die Ständer Entriegelungstaste gedrückt.

3. Drücken und heben Sie den Abdeckungshebel, um die Abdeckung zu lösen und zu entfernen.

(Schraubenabmessung: M4 x 10 mm).

Lesen Sie die mit der VESA-kompatiblen Montageausrüstung für die Wand gelieferte Anleitung.

1. Legen Sie den Monitor auf ein weiches Tuch oder Kissen auf einem stabilen, ebenen Arbeitstisch.

2. Den Ständer entfernen.

3. Die vier Schrauben, mit denen die Plastikabdeckung befestigt wird, mit einem Kreuzschlitzschraubenzieher entfernen.

4. Den Befestigungsbügel der Wandmontageausrüstung am Monitor befestigen.

5. Den Monitor an die Wand montieren. Folgen Sie dabei der mit der Wandmontageausrüstung gelieferten Anleitung.

HINWEIS: Nur mit einem UL-gelisteten Befestigungsbügel mit einer Mindesttraglast von 45,24 kg zu verwenden.

Monitor bedienen

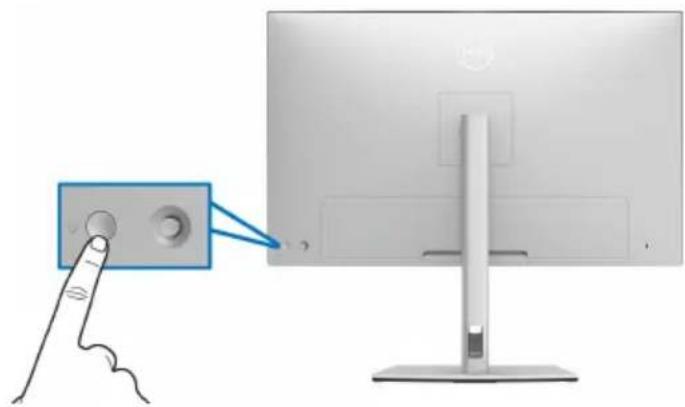

Monitor einschalten

Drücken Sie auf die Ein/Aus-Taste, um den Monitor einzuschalten.

Verwendung der Joystick Steuerung

Verwenden Sie die Joystick Steuerung an der Rückseite des Monitors, um OSD-Einstellungen vorzunehmen.

1. Drücken Sie die Joystick Taste, um das OSD-Hauptmenü zu starten.
2. Bewegen Sie den Joystick nach oben/unten/links/rechts, um zwischen den Optionen zu wechseln.
3. Drücken Sie die Joystick Taste erneut, um die Einstellungen zu bestätigen und zu beenden.

Joystick Beschreibung
		Wenn das OSD-Menü eingeschaltet ist, drücken Sie die Taste, um die Auswahl zu bestätigen oder die Einstellungen zu speichern.Wenn das OSD-Menü ausgeschaltet ist, drücken Sie die Taste, um das OSD-Hauptmenü zu starten. Siehe Zugriff aufs Menüsystem.
		Für die 2-Wege-Navigation (rechts und links).Nach rechts bewegen, um in das Untermenü zu gelangen.Nach links bewegen, um das Untermenü zu verlassen.
		Für die 2-Wege-Navigation (oben und unten).Schaltet zwischen den Menüpunkten um.Erhöht (oben) oder verringert (unten) die Parameter des ausgewählten Menüpunktes.

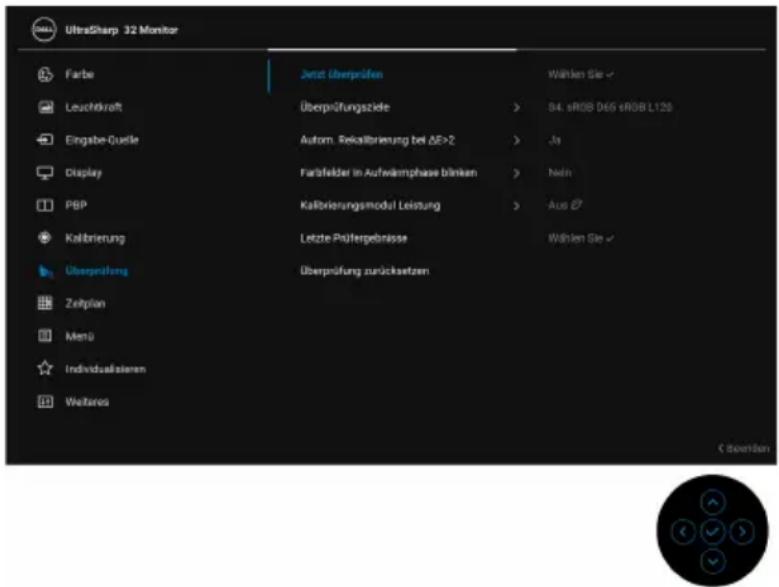

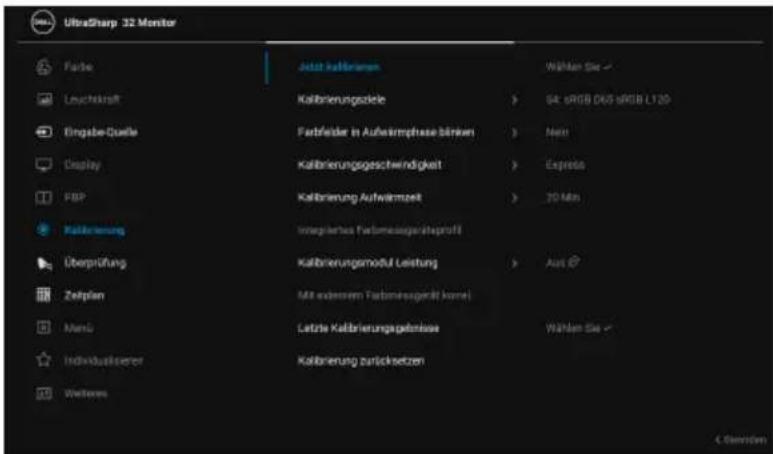

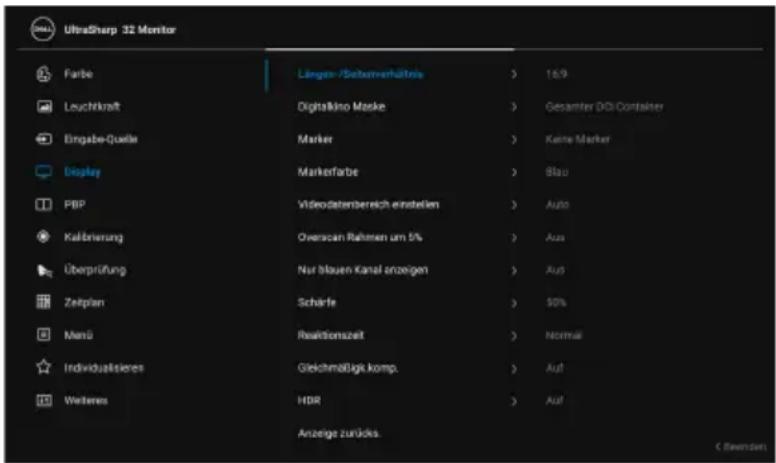

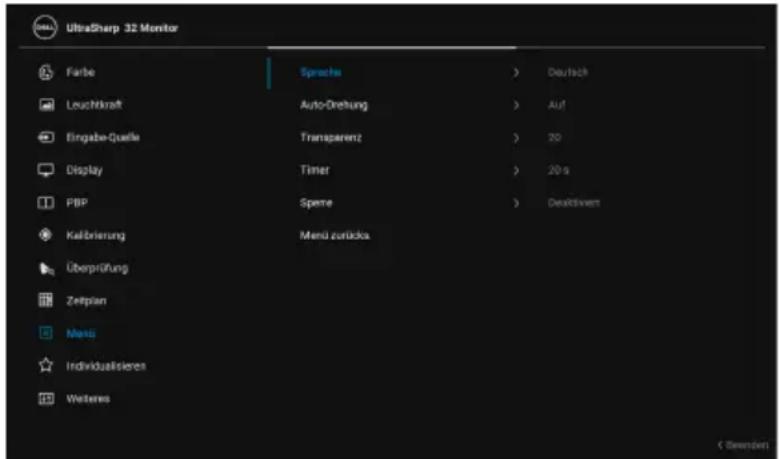

Anwendung der Anzeige auf dem Bildschirm (OSD-Menü)

Zugriff auf den Menüstarter

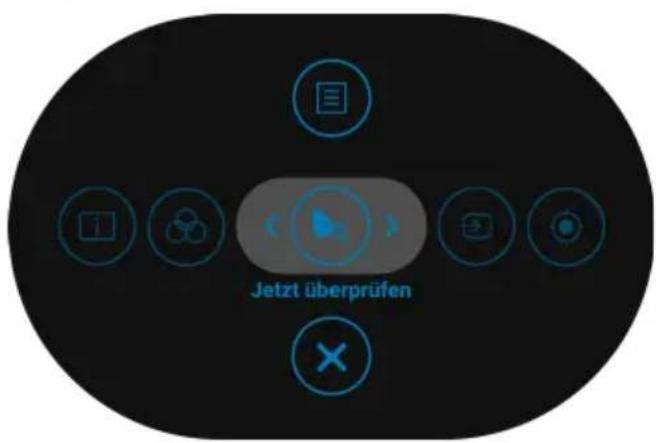

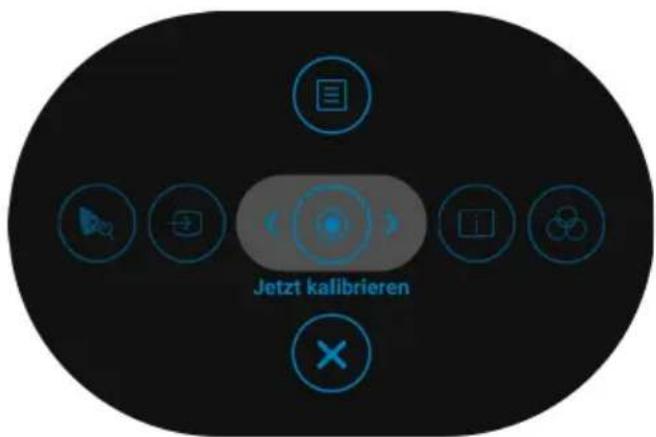

Drücken Sie den Joystick, um den Menüstarter zu starten.

Eingabe-Quelle

Menüstarter Symbol Beschreibung
1		Wählen Sie dieses Symbol, um dieEingabe-Quelle einzuschalten.
	Schnellzugriffstasten/Eingabe-Quelle
2		Wählen Sie dieses Symbol, um den Farbkalibrierungsprozess zu starten.
	Schnellzugriffstasten/Jetzt kalibrieren
3		Wählen Sie dieses Symbol, um die aktuellen Einstellungen des Monitors anzuzeigen.
	Schnellzugriffstasten/Info Anzeigen
4		Wählen Sie dieses Symbol, um dieFarbraumEinstellung einzustellen.
	Schnellzugriffstasten/Farbraum
5		Wählen Sie dieses Symbol, um den Farbüberprüfungsprozess zu starten.
	Schnellzugriffstasten/Jetzt überprüfen
6		Wählen Sie dieses Symbol, um das On-Screen Display (OSD) zu starten. SieheZugriff aufs Menüsystem.
	Menü
7		Wählen Sie dieses Symbol, um das OSD-Hauptmenü zu verlassen.
	Beenden

Zugriff aufs Menüsystem

HINWEIS: Falls Sie die Einstellungen abändern und danach entweder zu einem anderen Menü gehen oder das OSD-Menü verlassen werden diese Änderungen automatisch im Monitor abgespeichert. Die Abänderungen werden ebenfalls abgespeichert, falls Sie die Einstellungen abändern und danach warten, bis das OSD-Menü ausgeblendet wird.

Symbol Menü und Untermenüs

Farbe

Beschreibung

Mit Farbe stellen Sie den Farbeneinstell-Modus ein.

UltraSharp 32 Monitor Farbe Leuchtkraft Eingabe-Quelle Display PBP Kalibrierung Überprüfung Zeitplan Menü Individualsänen Welteres Farbssim > Nativ Farbe zurücks < Skunden

Farbraum

Wenn Sie Farbraum auswählen, können Sie einen der folgenden auswählen: S1: DCI P3 D65 G2.4 L100, S2: BT.709 D65 BT.1886 L100, S3: BT.2020 D65 BT.1886 L100, S4: sRGB D65 sRGB L120, S5: Adobe RGB D65 G2.2 L160, S6: Adobe RGB D50 G2.2 L160, Nativ, H1: HDR10 D65 ST.2084(PQ) L1000, H2: HDR D65 HLG L1000, Benutzer 1, Benutzer 2, Benutzer 3, CAL 1 oder CAL 2.

HINWEIS: Der werkseitig voreingestellte Modus S1: DCI P3 D65 G2.4 L100 weicht von den DCI-P3 Spezifikationen ab (P3 Weißpunkt, 48 cd/m²).

HINWEIS: Der Anwender kann entweder Benutzer 1, Benutzer 2 oder Benutzer 3 zur Einstellung des bevorzugten Farbraumparameters verwenden. Zum Beispiel: Farbraum > Benutzer 1 > Farbgamut (DCI-P3) > Weißpunkt (D50) > Gamma (2,6) > Leuchtkraft (48 cd/m ^2 ).

Der manuelle HDR Modus ohne Farbvolumen-Metadaten, die in Videoinhalten dargestellt werden, kann über Benutzer 1, Benutzer 2 oder Benutzer 3 erreicht werden, wodurch die Wahl des HDR EOTF zwischen ST.2084(PQ) und HLG erzwungen werden kann.

HINWEIS: Kalibrierung von Benutzer 1, Benutzer 2 oder Benutzer 3 Einstellungen direkt in CAL 1 oder CAL 2.

HINWEIS: Zurücksetzen wird die Kalibrierungsdaten nicht entfernen. Der Anwender kann zu Farbe > Farbraum > Farbraum S# zurücksetzen (1\~6) gehen, um die Kalibrierungsdaten manuell zu entfernen. Kalibrierungsdaten von CAL 1 und CAL 2 kann nicht vom OSD entfernt werden.

HINWEIS: HDR Farbraumoptionen sind nur verfügbar, wenn die HDR Eingabequelle erkannt wird.

Farbe zurücks. Setzt die Farbeinstellungen des Monitors auf die werkseitigen Voreinstellungen zurück.

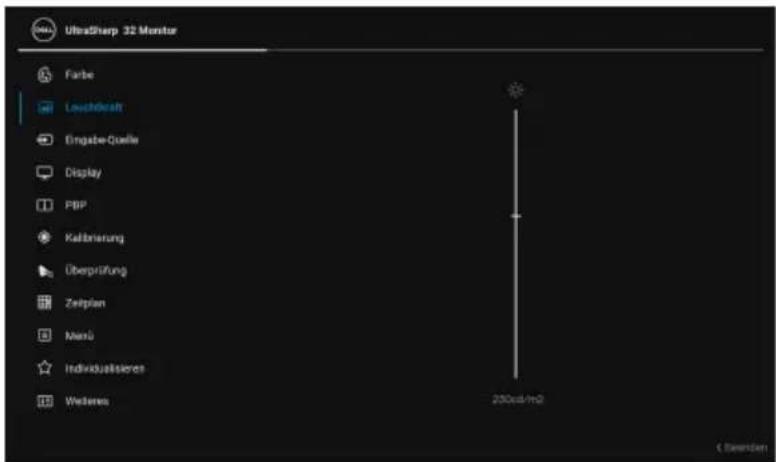

Leuchtkraft

Mit Leuchtkraft wird die Leuchtstärke der Hintergrundbeleuchtung eingestellt.

UltraSharp 32 Monitor Farbe Leuchtzeit Eingabe-Quelle Display PBP Kathbarung Überprüfung Zeiplan Manü Individuistischen Wertens 200x10^3 © Stecken

Bewegen Sie den Joystick nach oben, um die Luminanz zu verstärken, und bewegen Sie den

Joystick nach unten, um die Luminanz abzuschwächen (min. 45 / max. 350).

HINWEIS: Änderungen im Leuchtkraft Menü werden nicht im voreingestellten Farbraum gespeichert.

HINWEIS: Leuchtkraft ist ausgegraut, wenn Farbraum auf CAL 1 oder CAL 2 eingestellt ist.

Eingabe-Quelle

Verwenden Sie das Eingabe-Quelle Menü, um zwischen verschiedenen Videosignalen auszuwählen, die eventuell an Ihrem Monitor angeschlossen sind.

UltraSharp 32 Monitor Farbe Leuchtkraft Eingabe-Quelle Display PBP Kathbrierung Überprüfung Zeitplan Manü Individualsieren Weiteres Thunderbolt (90W) HDMI 1 HDMI 2 Autom. währles Auto-Auswahl für Thunderbolt (90W) Eingänge umbenessen Eingabe-Quelle zurücks. Auf Abfrage für mehr. Eingänge Thunderbolt(95W) < werden

Thunderbolt(90 W)	Wählen Sie den Thunderbolt (90 W) Eingang, wenn Sie einen ThunderboltTM 3 Anschluss nutzen. Drücken Sie den Joystick zur Auswahl der Thunderbolt (90 W) Eingangsquelle.
DP Den DP Eingang wählen Sie, wenn Sie einen DisplayPort (DP) Anschluss nutzen. Drücken Sie den Joystick zur Auswahl der DP Eingangsquelle.
HDMI 1	Wählen Sie den HDMI 1 Eingang, wenn Sie einen HDMI 1 Anschluss nutzen. Drücken Sie Joystick zur Auswahl der HDMI 1 Eingangsquelle.
HDMI 2	Wählen Sie den HDMI 2 Eingang, wenn Sie den HDMI 2 Anschluss nutzen. Drücken Sie Joystick zur Auswahl der HDMI 2 Eingangsquelle.
Autom. wählen Die Aktivierung der Funktion ermöglicht Ihnen die Suche nach verfügbaren Eingangsquellen.

	Auto-Auswahl für Thunderbolt (90 W)	Ermöglicht Ihnen die Einstellung von Auto-Auswahl für Thunderbolt (90 W) auf:Abfrage für mehr. Eingänge:Zeigt immer die "Zu Thunderbolt-Videoeingang wechseln" Meldung anzeigen, damit Sie auswählen können, ob Sie wechseln möchten oder nicht.Ja:Wechselt immer zum Thunderbolt (90 W) Videoeingang (ohne Nachfrage), wenn das ThunderboltTM 3 Aktiv-Kabel angeschlossen wird.Nein:Wechselt niemals automatisch zum Thunderbolt (90 W) Videoeingang, wenn das ThunderboltTM 3 Aktiv-Kabel angeschlossen ist.HINWEIS:Auto-Auswahl für Thunderbolt (90 W) ist nur verfügbar, wenn Autom. wählen auf Auf gestellt ist.
	Eingänge umbenennen	Ermöglicht das Umbenennen der Eingangsquelle.
	Eingabe-Quelle zurücks.	Stellen Sie die Eingangseinstellungen des Monitors auf die werkseitigen Voreinstellungen zurück.
	Display	Mit Display wird das Bild eingestellt.
	Längen-/Seitenverhältnis	Passt das Seitenverhältnis auf Automatische Skalierung, 17:9, 16:9 oder Pixel für Pixel an.

Digitalkino Maske	Passt die Digitalkino Maske auf Gesamter DCI Container, DCI 1,85:1, DCI 2,39:1, DCI 2,35:1 oder Maskendeckkraft an.HINWEIS: Wenn Maskendeckkraft ausgewählt ist, drücken Sie den Joystick nach oben oder unten, um die Stufe anzupassen.
Marker	Passt die Marker auf Keine Marker, 1,85:1, 2,39:1, 2,35:1, 2:1, 1:1, 16:9 Extraktion, 16:9 Aktion Sicher, 16:9 Titel Sicher, 4:3 Extraktion, 4:3 Aktion Sicher, 4:3 Titel Sicher, Fadenkreuz Mitte oder Drittel an.
Markerfarbe	Passt die Markerfarbe auf Grau, Rot, Grün oder Blau an.
Videodatenbereich einstellen	Passt Videodatenbereich einstellen auf Auto, Voll oder Limitiert an.
Overscan Rahmen um 5%	Hier können Sie Overscan Rahmen um 5% Auf oder Aus stellen.HINWEIS: Diese Funktion wird nur auf das Hauptfenster im PBP-Modus angewendet.
Nur blauen Kanal anzeigen	Hier können Sie Nur blauen Kanal anzeigen Auf oder Aus stellen.HINWEIS: Diese Funktion wird nur auf das Hauptfenster im PBP-Modus angewendet.
Schärfe Mit dieser Funktion können Sie die Bilddarstellung schärfer oder weicher einstellen. Drücken Sie den Joystick nach oben oder unten, um die Bildschärfe im Bereich '0' bis '100' einzustellen.

Reaktionszeit	Ermöglicht Ihnen die Einstellung der Reaktionszeit auf Normal, Schnell, oder Aus.HINWEIS: Die Reaktionszeit wird während der Kalibrierung und Validierung automatisch auf den Standardwert des Bildschirms zurückgesetzt, um die Farbgenauigkeit zu gewährleisten.HINWEIS: Reaktionszeitauswahl:4K:24 Hz, 30 Hz (Reaktionszeit auswählbar)48 Hz, 50 Hz (Reaktionszeit nicht auswählbar)Nicht-4K:24 Hz, 30 Hz, 48 Hz, 50 Hz, 60Hz (Reaktionszeit auswählbar)
Gleichmäßigk.komp.	Wählen Sie Kompensationseinstellungen für die Bildschirmgleichmäßigkeit aus.Aufist werkseitig voreingestellt.Gleichmäßigk.komp.passt verschiedene Bildschirmbereiche auf die Mitte bezogen an, um eine gleichmäßige Helligkeit und Farbe über den gesamten Bildschirm hinweg zu erzielen.HINWEIS: Anwendern wird empfohlen, die Standard Luminanzeinstellung zu verwenden, wennGleichmäßigk.komp. aktiviert ist. Bei anderen Luminanzstufen kann die Gleichmäßigkeit von den Daten im Werkskalibrierungsbericht abweichen.
HDR Die HDR (High Dynamic Range) Funktion verbessert die Bildschirmausgabe, indem sie den Kontrast und die Farb- und Helligkeitsbereiche optimal anpasst. Die Standardeinstellung istAuf.HINWEIS: HDR muss Auf geschaltet sein, damit Eingabegeräte HDR Signale ausgeben können.HINWEIS: Wenn der Monitor HDR Inhalte verarbeitet, werdenFarbraumundLeuchtkraftdeaktiviert.
Anzeigezurücks.	Wählen Sie diese Option aus, um die Standard-Anzeigeeinstellungen zurückzusetzen.

PBP Diese Funktion ruft ein Fenster auf, in dem ein Bild aus einer anderen Eingangsquelle gezeigt wird.

UltraSharp 32 Monitor Farbe Leuchtkreft Engabe-Quelle Display PBP Kalibrierung Überprüfung Zeitplan Menu Individualisierten Wellanos PBP Menu > Pass < Exercien

Hauptfenster	Subfenster
	Thunderbolt (90 W)	DP	HDMI 1	HDMI 2
Thunderbolt (90 W)	X	√	√	√
DP	√	X	√	√
HDMI 1	√	√	X	√
HDMI 2	√	√	√	X

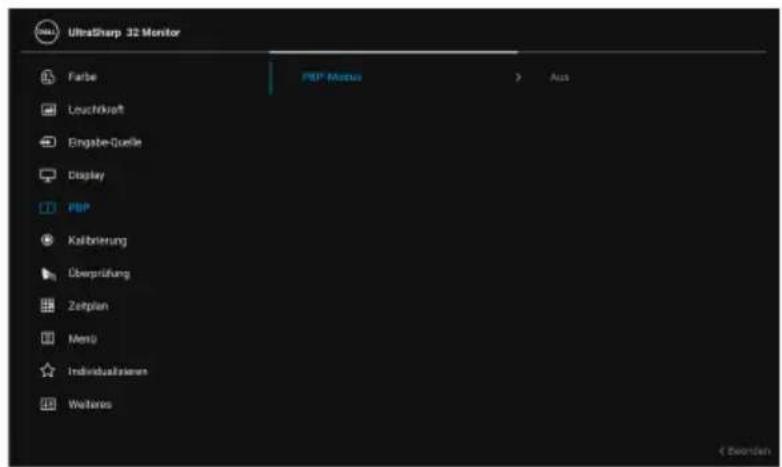

PBP-Modus

Passt den PBP (Bild-neben-Bild) Modus auf AA, AB oder Aus an.

Drücken Sie den Joystick, um den PBP Modus zu aktivieren.

UltraSharp 32 Monitor Farbe Leuchtkraft Eingabe-Quelle Display PBP Kathbrierung Überprüfung Zeipplan Manü Individzaktieren Weiteres PBP Markus AA AB Aus € Semenzen

PBP

A A

PBP

B

A

PBP (Sub) Wählen Sie aus den verschiedenen Videosignalen aus, die an Ihren Monitor für das PBP Subfenster angeschlossen werden können. Drücken Sie den Joystick, um das PBP Subfenster Quellsignal auszuwählen.

UltraSharp 32 Monitor Farbe Leuchkraft Eingste-Quelle Display PBP Kathbriemung Überprüfung Zeiplan Manü Individualskeres Weiteres PBP Modus PBP (Sub) PBP Eingengesquellarumach Video tauschen Gamma (Sub) Wollspurid (Sub) Farbraum (Sub) Schärke (Sub) Audio Videodatenbereich PBP zulöcksetzen Thunderbolt (ROW) HDMI 1 HDMI 2

PBPEingangsquelle-numsch.	Wählen Sie aus, zwischen den Eingangsquellen im PBP Modus umzuschalten. Drücken Sie den Joystick, um zwischen den Eingangsquellen im PBP Modus umzuschalten.HINWEIS: Nicht verfügbar, wenn der PBP Modus auf AA eingestellt ist.
Video tauschen	Auswahl des Videowechsels zwischen Hauptfenster und Subfenster im PBP Modus. Drücken Sie den Joystick, um zwischen dem Hauptfenster und Subfenster zu wechseln.
Gamma (Sub)	Passt Gamma (Sub) auf 1,6, 1,8, 2,0, 2,2, 2,4, 2,6, BT.1886, sRGB oder Nativ an.HINWEIS: Nicht verfügbar, wenn Farbraum (Sub) auf Nativ eingestellt ist.
Weißpunkt(Sub)	Passt Weißpunkt (Sub) auf D50, D55, D60, D63, D65, D93 oder Nativ an.HINWEIS: Nicht verfügbar, wenn Farbraum (Sub) auf Nativ eingestellt ist.

Farbraum (Sub)	Passt Farbraum (Sub) auf DCI P3, BT.709, BT.2020, sRGB, Adobe RGB oder Nativ an.
Schärfe (Sub)	Passt den Schärfepegel des Bildes im PBP Modus an.Drücken Sie den Joystick nach oben oder unten, um die Bildschärfe einzustellen.
Audio Ermöglicht Ihnen die Einstellung der Audioquelle aus dem Hauptfenster oder dem Subfenster.
Videodatenbereich	Passt den Videodatenbereich auf Auto, Voll oder Limitiert an.
PBP zurücksetzen	Wählen Sie diese Option, um die Standard PBP Einstellungen zurückzusetzen.

Kalibrierung Führt die Farbkalibrierung mit dem integrierten Farbmessgerät durch.

UltraSharp 32 Monitor Farbe Leuchtkraft Eingabe-Guelle Display PBP Kallbrierung Überprüfung Zeitplan Menü Individualzieren Welteres Jahrt kallbrieren Kallbrierungszielle Fairfelder in Aufwampfase blinken Kallbrierungsgeschwindigkeit Kallbrierung Aufwärmzeit Inlegnierles Fairbmessgerlöseprofil Kallbrierungsmodul Leistung Mit externem Fairbmessgeräußerkorrel Letzte Kallbrierungsgebriese Kallbrierung zurücksetzen Wählen Sie # S4: sRGB D66 sRGB L128 Nén Express 20 Min. Aus E7 Wählen Sie # < Steunden

Jetzt kalibrieren Ermöglicht es Ihnen, die Farbkalibrierung zu starten.

HINWEIS: Wählen Sie die gewünschten Kalibrierungsziele aus, bevor Sie mit dem Kalibrierungsprozess beginnen.

HINWEIS: Wenn Sie ein unterstütztes externes Farbmessgerät verwenden, stellen Sie sicher, dass es an den entsprechenden USB-Anschluss angeschlossen ist, bevor Sie mit dem Kalibrierungsprozess beginnen.

Kalibrierungs-ziele	Hier können Sie das Kalibrierungsziel einstellen auf S1: DCI P3 D65 G2.4 L100, S2: BT.709 D65 BT.1886 L100, S3: BT.2020 D65 BT.1886 L100, S4: sRGB D65 sRGB L120, S5: Adobe RGB D65 G2.2 L160, S6: Adobe RGB D50 G2.2 L160, H1: HDR10 D65 ST.2084(PQ) L1000, H2: HDR D65 HLG L1000, Benutzer 1, Benutzer 2, Benutzer 3, CAL 1 oder CAL 2.HINWEIS: Die folgenden Farbraum Optionen sind für die folgenden Kalibrierungsziele nicht verfügbar: Nativ, Benutzer 1, Benutzer 2 und Benutzer 3.
Farbfelder in Aufwärmphase blinken	Hier können Sie Farbfelder in Aufwärmphase blinken auf Ja oder Nein einstellen.
Kalibrierungs-geschwindigkeit	Hier können Sie die Kalibrierungsgeschwindigkeit auf Express oder Umfassend.HINWEIS: Wenn Express ausgewählt ist, beträgt die Kalibrierungszeit ca. 4 Minuten. Wenn Umfassend ausgewählt ist, beträgt die Kalibrierungszeit ca. 10 Minuten.
Kalibrierung Aufwärmzeit	Stellen Sie die Aufwärmzeit auf 20 Min. oder 30 Min. ein.

Integriertes Farbmessgerä-teprofil	Hier können Sie Integriertes Farbmessgeräteprofil auf Standard oder Korreliert (korreliert mit externem Farbmessgerät) einstellen.Ein Wechsel des Profils kann zu inkonsistenten Ergebnissen der vorherigen Kalibrierung führen. Es wird empfohlen, den Monitor nach dem Profilwechsel neu zu kalibrieren.HINWEIS: Der Benutzer kann verschiedene Kalibratorprofile anwenden. Zur Auswahl des Korreliert Profils muss der Benutzer den Monitor zunächst über Calman Ready/Calman Powered mit einem externen Kolorimeter korrelieren. Wenn die Korrelation in Bearbeitung ist, treibt Calman Ready/Calman Powered den internen Kalibrator des Monitors an die Position und startet den Prozess mit dem externen Kolorimeter. Nach Abschluss der Komplementierung der Korrelation wendet Calman Ready/Calman Powered die Korrelationsparameter auf den Monitor an, um dieses Element zu aktivieren.
Kalibrierungs-modul Leistung	Ermöglicht Ihnen die Einstellung von Kalibrierungsmodul Leistung auf Auf oder Aus. HINWEIS: Kalibrierungsmodul Leistung muss Auf geschaltet sein, um die Kalibrierung zu aktivieren.
Mit externem Farbmessgerät korrel.	Ermöglicht Ihnen die Untersuchung der neuesten korrelierten Kalibrierungsergebnisse, die von einem externen Farbmessgerät verarbeitet wurden.
Letzte Kalibrierungs-gebnisse	Ermöglicht Ihnen die Überprüfung der letzten Kalibrierungsgebnisse.
Kalibrierung zurücksetzen	Wählen Sie diese Option, um die Standardeinstellungen für die Kalibrierung wiederherzustellen.

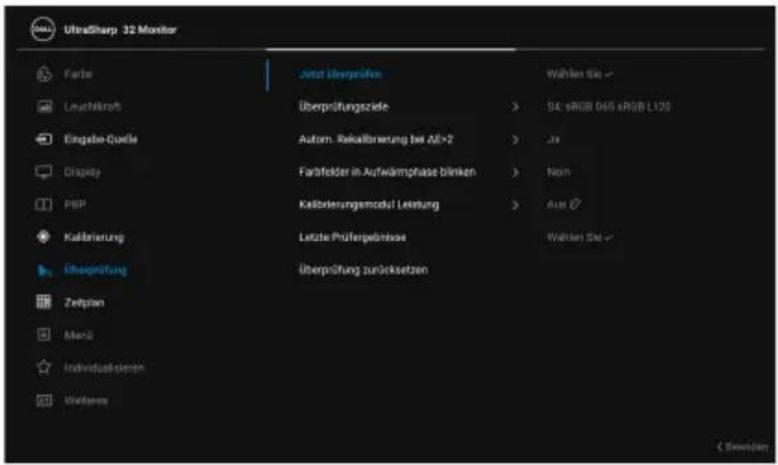

Überprüfung Führt die Überprüfung der Farbkalibrierung mit dem integrierten Farbmessgerät durch.

UltraSharp 32 Monitor Farbe Leuchtkraft Engste-Quelle Display PBP Kalbrierung Überprüfung Zeiplan Menü Individualistres Waltenes Jetzt überprüfen Übesprüfungsziele Autom. Rekalibrierung bei ΔE>2 Farbfeider in Aufwarmphase blinken Kalibrierungsmodul Leistung Letzte Prüfergebnisse Überprüfung zurückwartens Wählen Sie SA: sRGB D65 sRGB L120 Ja Nem Aus Ø7 Wählen Sie ( Exenden )

Jetzt überprüfen

Ermöglicht es Ihnen, die Farbüberprüfung zu starten.

HINWEIS: Wählen Sie die gewünschten Überprüfungsziele aus, bevor Sie mit dem Kalibrierungsprozess beginnen.

HINWEIS: Wenn Sie ein unterstütztes externes Farbmessgerät verwenden, stellen Sie sicher, dass es an den entsprechenden USB-Anschluss angeschlossen ist, bevor Sie mit dem Überprüfungsprozess beginnen.

HINWEIS: Es wird empfohlen, zur Kalibrierung und Überprüfung immer dasselbe Farbmessgerät zu verwenden.

Überprüfungs- ziele

Hier können Sie den Überprüfungsziel einstellen auf S1: DCI P3 D65 G2.4 L100, S2: BT.709 D65 BT.1886 L100, S3: BT.2020 D65 BT.1886 L100, S4: sRGB D65 sRGB L120, S5: Adobe RGB D65 G2.2 L160, S6: Adobe RGB D50 G2.2 L160, H1: HDR10 D65 ST.2084(PQ) L1000, H2: HDR D65 HLG L1000, CAL 1* oder CAL 2*.

*Für Ziele, die von der integrierten Kalibrierung unterstützt werden.

Autom. Rekalibrierung bei ΔE2000 > 2	Hier können Sie Autom. Rekalibrierung bei ΔE2000 > 2 auf Ja oder Nein stellen.HINWEIS: Der Funktionsname auf Ihrem Monitor kann variieren.
Farbfelder in Aufwärmphase blinken	Hier können Sie Farbfelder in Aufwärmphase blinken auf Ja oder Nein einstellen.
Kalibrierungsmodul Leistung	Ermöglicht Ihnen die Einstellung von Kalibrierungsmodul Leistung auf Auf oder Aus∅.HINWEIS: Kalibrierungsmodul Leistung muss Auf geschaltet sein, um die Überprüfung zu aktivieren.
Letzte Prüfergebnisse	Ermöglicht Ihnen die Überprüfung der letzten Überprüfungsergebnisse.
Überprüfung zurücksetzen	Wählen Sie diese Option, um die Standardeinstellungen für die Überprüfung wiederherzustellen.

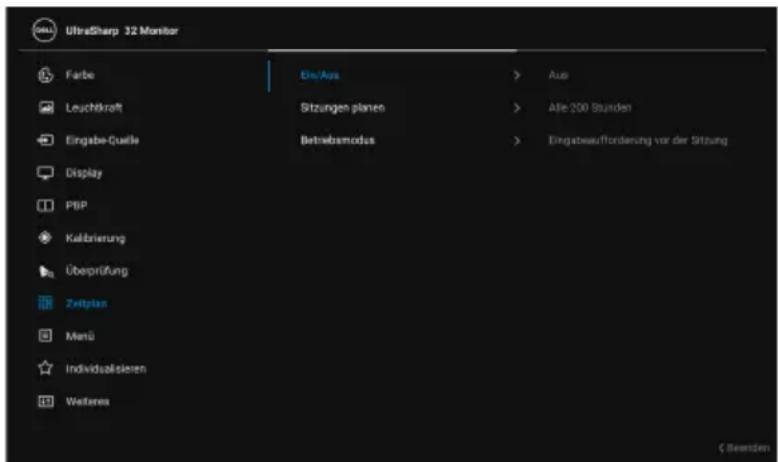

Zeitplan Stellt den Zeitplan für die automatische Kalibrierung oder Überprüfung ein. Hier können Sie den Zeitplan auf Aus, Kalibrierung, Überprüfung oder Kalibrierung + Überprüfung einstellen.

UltraSharp 32 Monitor Farbe Leuchkraft Eingabe-Guelle Display PBP Kathbrierung Überprüfung Zeitplan Manü Individzulstieren Westeres Ein/Aus Sitzungen planen Betriebemodus Aus Alle 200 Stunden Eingabewaffordnung vor der Stützung < Beenden

Sitzungen planen Hier können Sie Sitzungen planen auf Alle 200 Stunden oder auf benutzerdefinierte Intervalle (Vierteljährlich, Monatlich, Wöchentlich oder Täglich) einstellen.

Betriebsmodus

Hier können Sie den Betriebsmodus auf Eingabeaufforderung vor der Sitzung oder Im Ruhemodus durchführen einstellen.

Menü Diese

Option auswählen, um die Einstellungen der OSD, wie z. B. Sprache der OSD, die Zeitdauer der Anzeige des Menüs auf dem Bildschirm usw., vorzunehmen.

UltraSharp 32 Monitor Farbe Leuchtkraft Eingabe-Quelle Display PBP Kathbrierung Überprüfung Zeitplan Menu Individualsieren Westeres Sprache Auto-Drehung Transparentz Timer Spere Menu zurücks. Deutsch Auf 20 20 a Deutschwert < Fremden>

Sprache	Die Sprachen-Optionen zum Einstellen der OSD-Anzeige auf eine der acht verfügbaren Sprachen sind Englisch, Spanisch, Französisch, Deutsch, Brasilianisches Portugiesisch, Russisch, vereinfachtes Chinesisch oder Japanisch.
Auto-Drehung	Hier können Sie die Auto-Drehung auf Auf oder Aus stellen.
Transparenz	Wählen Sie diese Option, um die Menü-Transparenz durch Bewegen des Joysticks nach oben oder unten abzuändern (Minimalwert: 0 bis Maximalwert: 100).
Timer OSD-Anzeigezeit: Legt fest, wie lange das OSD-Menü nach dem letzten Tastendruck angezeigt wird.Bewegen Sie den Joystick nach oben oder unten, um den Regler in 1-Sekunden-Schritten im Bereich von 5 bis 60 Sekunden einzustellen.

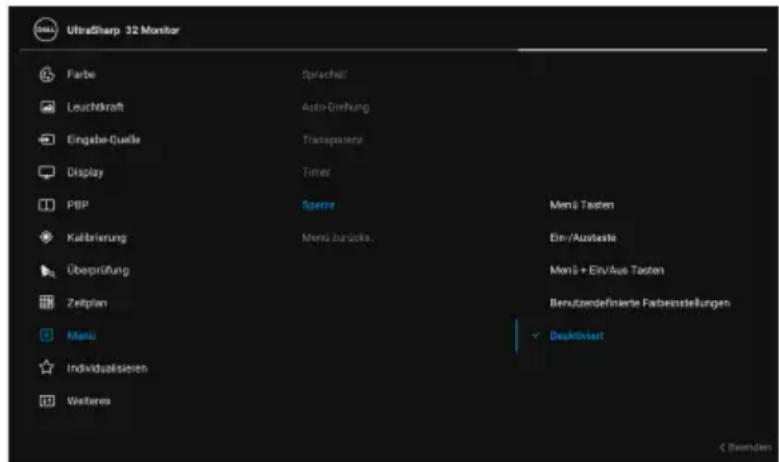

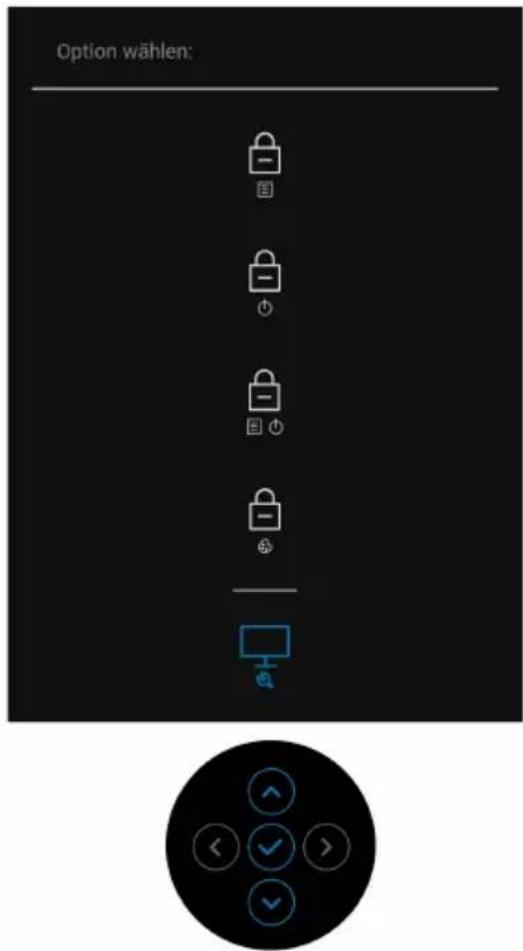

Sperre Wenn die Steuertasten am Monitor gesperrt sind, können Sie verhindern, dass Personen auf die Bedienelemente zugreifen. Es verhindert auch eine versehentliche Aktivierung bei mehreren Monitoren nebeneinander.

Ultrasharp 32 Monitor Farbe Sprachell Leuchtkraft Auto-Drehung Eingabe-Cuelle Transparent Display Timer FBP Sperrer Menü Tasten Kathbrierung Menü zurücks. Ein/Ausstete Überprüfung Menü + Ein/Aus Tasten Zeitplan Berützendefinierte Farbeinstellungen Menu Deaktiert Individualisierten Welteres

• Menü Tasten: Alle Joystick Funktionen (außer der Ein-/Austaste) sind gesperrt und für den Benutzer nicht zugänglich.
• Ein-/Austaste: Nur die Ein-/Austaste ist gesperrt und für den Benutzer nicht zugänglich.
• Menü + Ein/Aus Tasten: Die Joystick & Ein-/Austaste ist gesperrt und für den Benutzer nicht zugänglich.
• Benutzerdefinierte Farbeinstellungen: Die Einstellungen für das Menü Farbe sind gesperrt und für den Benutzer nicht zugänglich.

Die Standardeinstellung ist Deaktiviert.

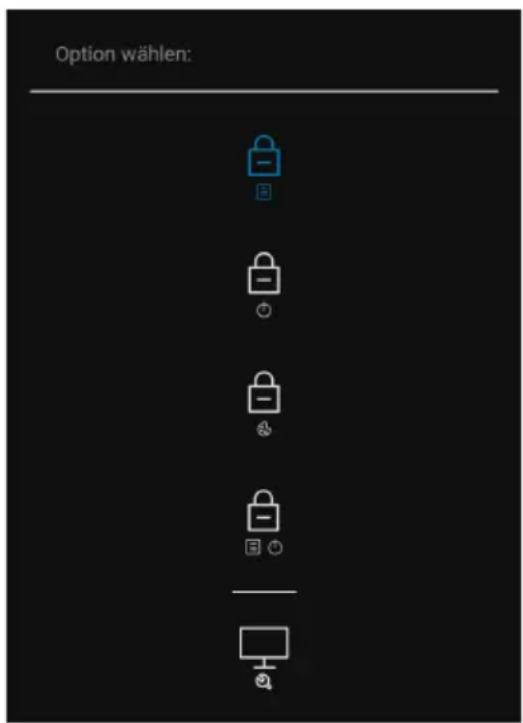

Alternative Sperrmethode [für Joystick]: Sie können den Joystick auch 4 Sekunden lang nach links drücken, um die Sperroptionen einzustellen.

HINWEIS: Drücken Sie den Joystick zum Entsperren 4 Sekunden lang nach links.

Menü zurücks. Zum Rücksetzen aller OSD-Einstellungen auf die werkseitig voreingestellten Werte.

UltraSharp 32 Monitor Farbe Leuchtkraft Eingabe-Quelle Display FBP Kellbrierung Überprüfung Zeitplan Manü Indiktoraktoren Weiteres Direktaste 1 Direktaste 2 Direktaste 3 Direktaste 4 Direktaste 5 LED der Ein-/Auslaste USB C Aufladung 90W Sonstige USB-Aufladung Schnelles Aufwischen Aufwärmzeit vor dem Gebrauch Personalisieren rücksetzen Farbraum Jetzt Übegriffen Eingabe-Quelle Jetzt kallbrichen Inb Anpergen Ein während Aktivität Aus im Aus Modus 27 Aus im Sternbysmodus 27 Aus Aus

Direkttaste 1	Ermöglicht Ihnen die Auswahl einer Option aus
Direkttaste 2	Farbraum, Leuchtkraft, Eingabe-Quelle, Längen-/Seitenverhältnis, Digitalkino Maske, Marker, PBP-Modus, PBP Eingangsquellenumsch., Video tauschen, Jetzt kalibrieren, Letzte Kalibrierungsgebnisse, Überprüfung, Letzte Prüfergebnisse oder Info Anzeigen und Zuweisung zu einer Direkttaste.
Direkttaste 3
Direkttaste 4
Direkttaste 5
LED der Ein-/Austaste	Ermöglicht Ihnen die Einstellung der LED-Stromanzeige in ein oder aus, um Energie zu sparen.
USB-C Aufladung 90 W	Ermöglicht es Ihnen, die Funktion USB Type-C Ladung immer an während des Abschaltmodus des Monitors zu aktivieren oder zu deaktivieren.
Sonstige USB-Aufladung	Ermöglicht Ihnen die Aktivierung oder Deaktivierung der USB Type-A und USB Type-C Downstream-Ports Aufladungsfunktion während des Monitor Standbymodus.HINWEIS: Diese Option ist nur verfügbar, wenn das USB Type-C (Upstream-Port) Kabel abgezogen ist.Wenn das USB Type-C Kabel angeschlossen ist, folgt Sonstige USB-Aufladung dem Betriebsstatus des USB-Hosts und die Option ist nicht zugänglich.
Schnelles Aufwachen	Ermöglicht Ihnen die Einstellung der Funktion Schnelles Aufwachen auf Auf oder Aus.

	Aufwärmzeit vor dem Gebrauch	Ermöglicht es Ihnen, den Monitor zum Aufwärmen Auf oder Aus zu schalten oder ihn so einzustellen, dass er automatisch zum geplanten Tag und zur geplanten Uhrzeit aktiviert wird. Der Standard ist Aus.
	Personalisieren rücksetzen	Setzen Sie im Menü Individualisieren sämtliche Einstellungen auf die Standardwerte zurück

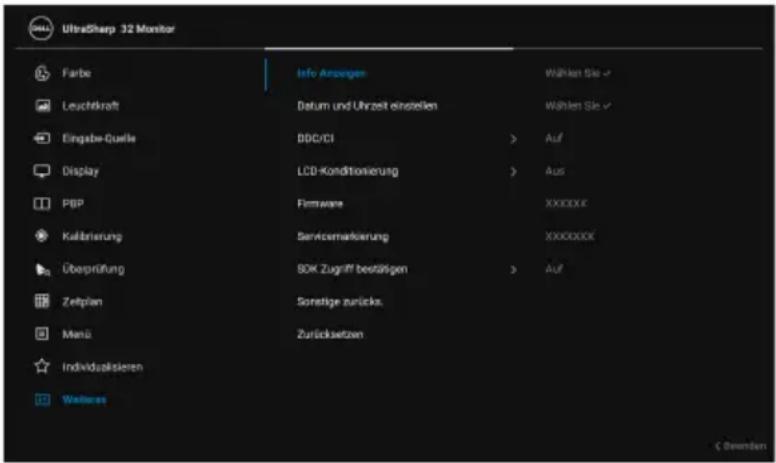

	Weiteres
	Info Anzeigen Zeigt die aktuellen Einstellungen des Monitors an.
	Datum und Uhrzeit einstellen	Stellt das Datum und die Uhrzeit für den Monitor ein.HINWEIS: Bitte synchronisieren Sie das Datum und die Uhrzeit in den folgenden Fällen:Erstmaliges Einrichten des Monitors.Der Monitor ist seit mehr als 10 Tagen vom Netz getrennt.

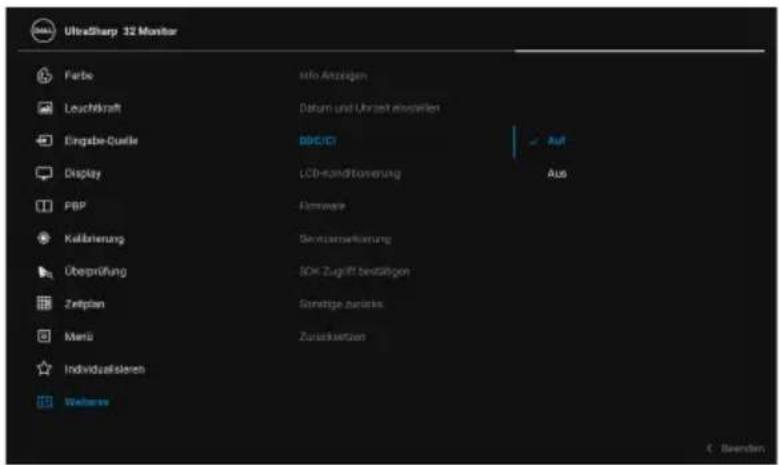

DDC/CI DDC/CI (Anzeigedatenkanal/Kommando-

Schnittstelle) ermöglicht die Einstellbarkeit der Parametern Ihres Monitors (Helligkeit, Farbausgleich usw.) über die Software in Ihrem Computer.

Diese Funktion kann durch Auswählen von Aus deaktiviert werden.

Für die besten Resultate sowie für die optimalste Leistung Ihres Monitors aktivieren Sie diese Funktion.

UlvaSharp 12 Monitor Farbe Info Anzeigen Leuchkraft Datum und Uhrzeit auswerten Eingabe-Quelle BDC/D Auf Display LCD-verbindtensierung Aus PBP Hardware Kellbrinierung Serviziernaktienung Überprüfung SOX Zugriff bestätigen Zeitplan Sonstige zureks Menu Zurücksetzen Individuatisieren Webner C Beenden

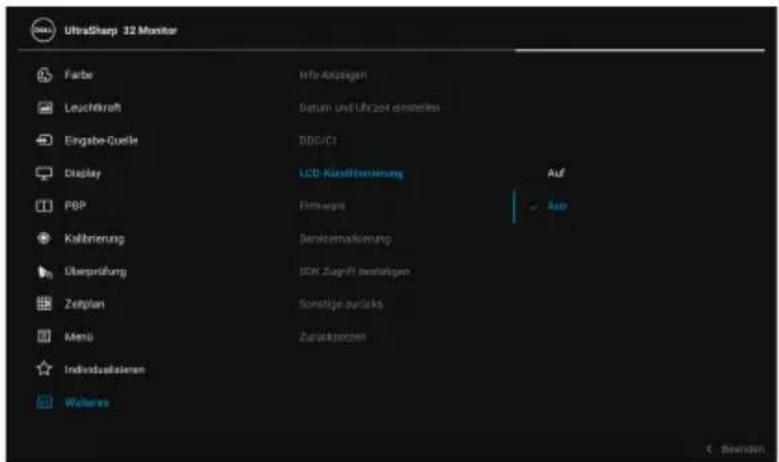

LCD- Konditionierung

Zum Reduzieren von geringen Bildverzerrungen. Die Zeitdauer, die das Programm zum Durchführen benötigt, hängt vom Grad der Bildaufbewahrung ab. Diese Funktion kann durch Auswählen von Auf aktiviert werden.

UltraSharp 32 Monitor Farbe Info Anzeigen Leuchtkraft Datum und Uhrzeit einstellen Eingste-Gueße DDG/CI Display LCD-Karafüllberührung PBP Firmware Kellbrinierung Servicemarkierung Überprüfung DCR-Zugefriß bestätigten Zeitplan Sonstige auslacks Menu Zurückbetzen Individualsieren Waltens Auf Aus

Firmware Zeigt die Firmwareversion des Monitors an.
Servicemarkierung	Zeigt die Servicemarkierung Seriennummer des Monitors an.
SDK Zugriff bestätigen	Ermöglicht Ihnen die Einstellung der Funktion SDK Zugriff bestätigen auf Auf oder Aus.
Sonstige zurücks.	Setzen Sie im Menü Weiteres sämtliche Einstellungen auf die Standardwerte zurück.
Zurücksetzen	Zum Rücksetzen aller Einstellungen auf die werkseitig voreingestellten Werte.HINWEIS: Die folgenden Einstellungen werden nach Zurücksetzen nicht zurückgesetzt: Kalibrierungs- und Überprüfungsdaten, Sprache sowie Datum und Uhrzeit.

OSD-Warnmeldungen

Wenn der Monitor eine bestimmte Auflösung nicht unterstützt, wird die folgende Meldung angezeigt:

Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt. Ändern Sie Ihr Eingangstiming auf 3840x2160, 60Hz oder ein anderes Monitortiming ab, wie es in den Monitorspezifikationen aufgelistet ist.

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.

Das bedeutet, dass sich der Monitor nicht richtig auf das Signal einstellen kann, das er vom Computer empfängt. In den Technische Daten des Monitors finden Sie die von Ihrem Monitor unterstützten Horizontal- und Vertikalfrequenzen. Die empfohlene Auflösung beträgt 3840 x 2160.

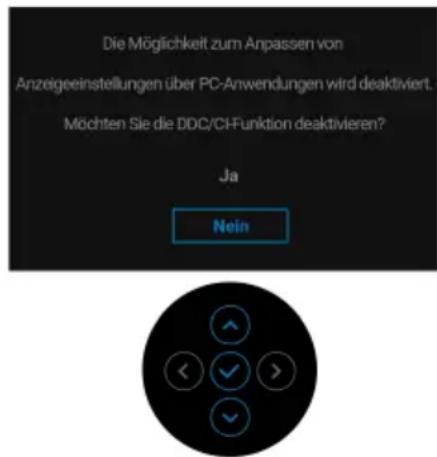

Die folgende Meldung wird angezeigt, bevor Sie DDC/CI Funktion deaktiviert wird:

Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC-Anwendungen wird deaktiviert. Möchten Sie die DDC/CH-Funktion deaktivieren? Ja Nein

Die folgende Meldung wird angezeigt, bevor Sperre-Funktion deaktiviert wird:

Möchten Sie die Menü Tasten wirklich spieren? Hinweise zum Deaktivieren der Tasten finden Sie im Benutzerhandbuch. Ja Nein

HINWEIS: Die Meldung könnte je nach ausgewählten Einstellungen leicht unterschiedlich sein.

Die folgende Meldung erscheint, wenn der Monitor den Standbymodus aufruft:

DELL In den Standby-Modus gehen...

Durch Aktivieren des Computers und "Aufwecken" des Monitors erhalten Sie wieder Zugriff auf das OSD.

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.

Wenn Sie eine andere Taste als die Ein-/Austaste drücken, wird je nach gewähltem Eingang eine der folgenden Meldungen angezeigt:

DELL Kein DP Signal von Ihrem Gerät. Drücken Sie eine beliebige Taste, um das Gerät zu aktivieren. Wenn keine Anzeige vorhanden ist, drücken Sie den Bedienhebel der Anzeige, um die richtige Eingangsquelle auszuwählen.

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.

Wenn der Thunderbolt (90 W), HDMI oder DP-Eingang ausgewählt ist, aber das entsprechende Kabel nicht angeschlossen ist, wird das nachstehend gezeigte Dialogfeld eingeblendet.

DELL Kein Thunderbolt (90W) Kabel Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/UP3221Q

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.

Wenn der Monitor über den DP/HDMI-Eingang angeschlossen ist und ein Thunderbolt™ 3 Aktiv-Kabel an ein Notebook angeschlossen wird, das den DP Wechselmodus unterstützt, erscheint, falls Auto- Auswahl für Thunderbolt (90 W) aktiviert ist, die folgende Meldung:

Zu Thunderbolt (90W) Videoeingang wechseln? Ja Nein

Wenn Zurücksetzen ausgewählt ist, wird die folgende Meldung angezeigt:

Möchtem Sie die Einstellungen bestimmt auf die Sändienwerte zurücksetzen? Ja Nein

Wenn Ja ausgewählt ist, wird die folgende Meldung angezeigt:

UltraSharp 32 Monitor Wählen Sie 'Ja', um die folgender(s) Funktion(en) zu aktivieren: • Farbikaltbrerungsmodul USB-C Ladung immer an • Wenn 'Ja' ausgewählt ist, könnte sich der Stromverbrauch erhöhen. Ja Nein Wenn 'Ja' ausgewählt ist, könnte sich der Stromverbrauch erhöhen. Individuelle Einstellungen können im Menü geändert werden.

Unter Problemlösung finden Sie weitere Informationen.

Maximale Auflösung einstellen

So stellen Sie die maximale Monitorauflösung ein:

Unter Windows ^® 7, Windows ^® 8 und Windows ^® 8.1:

1. Wählen Sie unter Windows ^® 8 und Windows ^® 8.1 die Desktop Kachel zum Wechsel auf den klassischen Desktop.
2. Klicken Sie mit der rechten Maustaste auf den Desktop und klicken Sie auf Bildschirmauflösung.
3. Klicken Sie in der Dropdownliste auf die Bildschirmauflösung und wählen Sie 3840 x 2160 aus.
4. Klicken Sie auf OK.

Unter Windows ^® 10:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und klicken Sie auf Anzeigeeinstellungen.
2. Klicken Sie auf Erweiterte Anzeigeeinstellungen.
3. Klicken Sie die Dropdown-Liste von Auflösung und wählen Sie 3840 × 2160.
4. Klicken Sie auf Anwenden.

Wenn Sie 3840 x 2160 nicht als Option sehen, müssen Sie eventuell prüfen, ob Ihre Grafikkarte 4K@60 Hz unterstützt. Wenn sie 4K@60 Hz unterstützt, aktualisieren Sie Ihren Grafiktreiber. Wenn sie 4K@60 Hz nicht unterstützt, führen Sie je nach Computer eine der folgenden Prozeduren durch:

Falls Sie einen Dell Desktop-PC oder tragbaren Computer besitzen:

- Besuchen Sie http://www.dell.com/support, geben Sie Ihre Servicekennung ein und laden Sie den aktuellsten Treiber für Ihre Grafikkarte herunter.

Wenn Sie keinen Dell-Computer (tragbar oder Desktop) verwenden:

• Besuchen Sie die Kundendienst-Webseite Ihres Computerherstellers und laden Sie den aktuellsten Grafiktreiber herunter.
• Besuchen Sie die Webseite Ihres Grafikkartenherstellers und laden Sie den aktuellsten Grafikkartentreiber herunter.

Farbkalibrierung durchführen

Führen Sie eine Kalibrierung mit dem integrierten Farbmessgerät durch, um die Farbe Ihres Monitors zu kalibrieren.

Das OSD-Menü verwenden

1. Verwenden Sie das OSD-Menü, um die Kalibrierungskriterien gemäß Ihren Präferenzen einzustellen. Wählen Sie anschließend Jetzt kalibrieren.

UltraSharp 32 Monitor Farbe Leuchtkroft Eingabe-Guelle Display PBP Kallbrierung Überprüfung Zeitplan Menu Individualisierten Waltene Jetzt kallbrieren Kallbrierungszielle Farbfelder in Aufwärnphase blanken Kallbrierungsgeschwindigkeit Kallbrierung Aufwärmzeit Integriertes Farbmessgerabeprofil Kallbrierungsmodal Leistung Mit externem Farbmessgerät kornel Letzte Kallbrierungsgebnisse Kallbrierung zurücksetzen Wählen Sie → B4: sRGB D65 sRGB L125 Neln Express 20 Min. Aus 67 Wählen Sie →

1. Wenn die folgende Meldung angezeigt wird, wählen Sie Ja, um den Vorgang zu wiederholen.

Farbkalibrierungsprozess starten? Ja Nein

1. Die Kalibrierung wird automatisch starten.

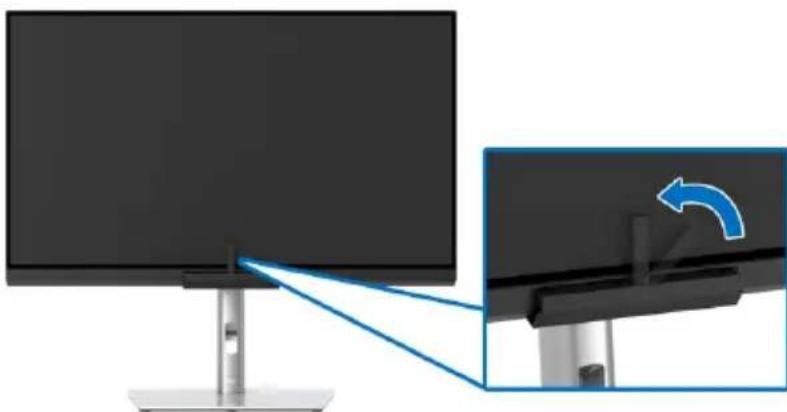

Die Direkttaste mit Videosignal verwenden

1. Drücken Sie den Joystick, um die Direkttasten anzuzeigen.

2. Wählen Sie das Symbol.

Jetzt kalibrieren

1. Wenn die folgende Meldung angezeigt wird, wählen Sie Ja, um den Vorgang zu wiederholen.

Farbkalibrierungsprozess starten? Ja Nein

1. Die Kalibrierung wird automatisch starten.

Die Direkttaste ohne Videosignal verwenden

Sie können die Kalibrierung für den Monitor durchführen, ohne ein Eingangssignal vom Computer zu erfassen.

1. Drücken Sie den Joystick, um das OSD-Menü anzuzeigen.
2. Verwenden Sie das Menü Kalibrierung und stellen Sie die Kalibrierungskriterien gemäß Ihren Präferenzen ein. Wählen Sie anschließend Jetzt kalibrieren.

UltraSharp 32 Monitor Farbe Leuchskraft Eingste-Quelle Display FSP Kalbrierung Überprüfung Zeilplan Menu Individuellerer Welterers Jadat kalbrierungen Kalbrierungszielle Farbfelder in Aufheimphase blinken Kalbrierungsgeschwindigkeit Kalbrierung Aufwärnzeit Inorganischen Faktomeusgewichtsprofil Kalbrierungsmodul Leistung Mit andersem Faktomeusgewicht können Letzte Kalbrierungsgebnisse Kalbrierung zurücksetzen Wählen Sie → 64: sRGB DNS sRGB L120 Next Express 20 Min Aus Wählen Sie → C. Bestanden

1. Wenn die folgende Meldung angezeigt wird, wählen Sie Ja, um den Vorgang zu wiederholen.

Farbkalibrierungsprozess starten? Ja Nein

1. Die Kalibrierung wird automatisch starten.

HINWEIS: Eine Kalibrierung im Porträtmodus wird nicht unterstützt.

HINWEIS: Detaillierte Informationen zur Funktionalität finden Sie unter Kalibrierung.

Den Kalibrierungsvorgang stoppen

Sie können den Kalibrierungsvorgang jederzeit stoppen.

1. Drücken Sie während des Kalibrierungsvorgangs den Joystick, bis die folgende Meldung erscheint.

Möchten Sie den Prozess wirklich stoppen? Ja Nein

1. Wählen Sie Ja, um den Vorgang zu stoppen.

Farbüberprüfung durchführen

Führt die Überprüfung der Farbkalibrierung mit dem integrierten Farbmessgerät durch.

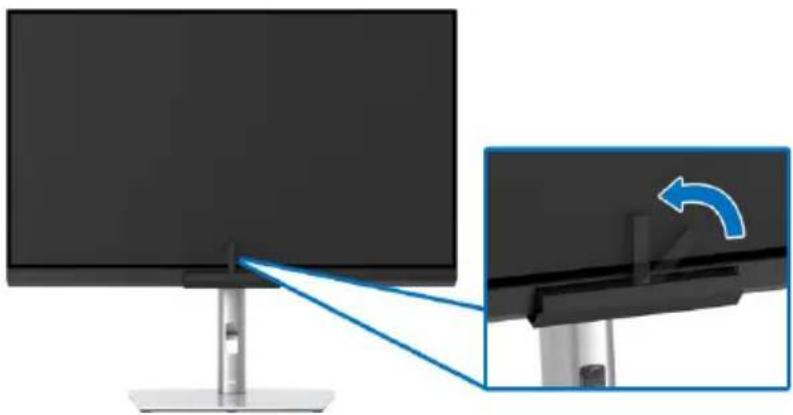

Das OSD-Menü verwenden

1. Verwenden Sie das OSD-Menü, um die Überprüfungskriterien gemäß Ihren Präferenzen einzustellen. Wählen Sie anschließend Jetzt überprüfen, um den Überprüfungsprozess zu starten.

UltraSharp 32 Monitor Farbe Leuchtkraft Eingabe-Guelle Display PBP Kallbrierung Überprüfung Zeitplan Menü Individualisierten Welteros Jetzt überprüfen Überprüfungsziele Autom. Rekalbrierung bei ΔE>2 Farbfelder in Aufwärmpfase blinken Kalibrierungsmodul Leistung Letzte Pütergebnisse Überprüfung zurücksetzen Wählen Sie S4. sRGB D65 sRGB L120 Ja Nein Aus Ø Wählen Sie < worden>

1. Wenn die folgende Meldung angezeigt wird, wählen Sie Ja, um den Vorgang zu wiederholen.

Farbüberprüfungsprozess starten? Ja Nein

1. Die Überprüfung wird automatisch starten.

Die Direkttaste mit Videosignal verwenden

1. Drücken Sie den Joystick, um die Direkttasten anzuzeigen.

2. Wählen Sie das Symbol.

Jetzt überprüfen

1. Wenn die folgende Meldung angezeigt wird, wählen Sie Ja, um den Vorgang zu wiederholen.

Farbüberprüfungsprozess starten? Ja Nein

1. Die Überprüfung wird automatisch starten.

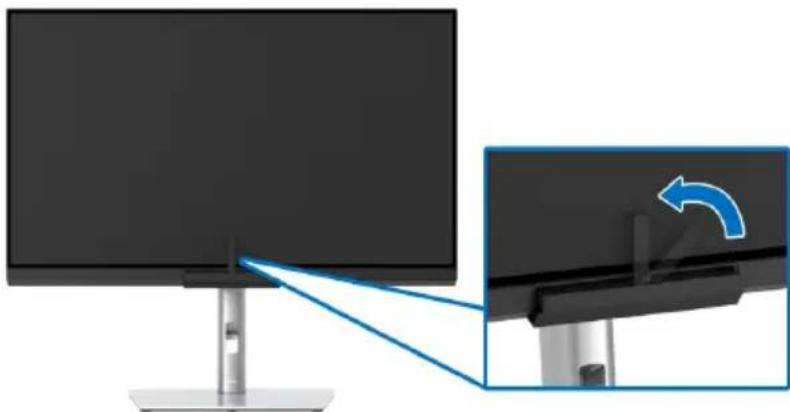

Die Direkttaste ohne Videosignal verwenden

Sie können die Überprüfung für den Monitor durchführen, ohne ein Eingangssignal vom Computer zu erfassen.

1. Drücken Sie den Joystick, um das OSD-Menü anzuzeigen.
2. Verwenden Sie das Menü Überprüfung, um die Überprüfungskriterien gemäß Ihren Präferenzen einzustellen. Wählen Sie anschließend Jetzt überprüfen.

UltraSharp 32 Monitor Farbe Leuchtkroft Eingabe-Quide Display PHP Kallbrierung Überprüfung Zeitplan Manü Individuksieren Waltens Jahrt übergröfen Überprüttungszielle Autom. Rekalbrierung bei Alt>2 Fairfelder in Aufwampfase blinken Kallbrierungsmodul Leistung Letzte Prüferbelnisse Überprüfung zursücksetzen Wählen Sie → SL: sRGB 045 sRGB L125 Jia Non Aus Wählen Sie → < Summer

1. Wenn die folgende Meldung angezeigt wird, wählen Sie Ja, um den Vorgang zu wiederholen.

Farbüberprüfungsprozess starten? Ja Nein

1. Die Überprüfung wird automatisch starten.

HINWEIS: Eine Überprüfung im Porträtmodus wird nicht unterstützt.

HINWEIS: Detaillierte Informationen zur Funktionalität finden Sie unter Überprüfung.

Den Überprüfungsvorgang stoppen

Sie können den Überprüfungsvorgang jederzeit stoppen.

1. Drücken Sie während des Überprüfungsvorgangs den Joystick, bis die folgende Meldung erscheint.

Möchten Sie den Prozess wirklich stoppen? Ja Nein

1. Wählen Sie Ja, um den Vorgang zu stoppen.

Voraussetzungen für die Anzeige oder Wiedergabe von HDR-Inhalten

(1) über Ultra BluRay DVD oder Spielekonsolen

Stellen Sie sicher, dass der DVD-Player und die Spielekonsolen HDR-fähig sind, z.B. Panasonic DMP-UB900, x-Box One S, PS4 Pro. Laden und installieren Sie die entsprechenden Grafikkartentreiber (für PC-Anwendungen), siehe unten.

(2) über PC

Stellen Sie sicher, dass die verwendete Grafikkarte HDR-fähig ist, d.h. HDMI2.0a (mit HDR-Option) kompatibel ist und der HDR-Grafiktreiber installiert ist. Es muss eine HDR-fähige Playeranwendung verwendet werden, z.B. Cyberlink PowerDVD 17, Windows 10 Movies and TV-App.

Zum Beispiel Dell XPS 8910, Alienware Aurora R5, zusammen mit den folgenden Grafikkarten.

Dell Grafiktreiber mit HDR-Unterstützung: Auf der Dell Support-Seite finden Sie den neuesten Grafiktreiber, der die HDR-Wiedergabe für Ihren PC/Notebook unterstützt.

Nvidia

HDR-fähige Nvidia-Grafikkarten: GTX1070, GTX1080, P5000, P6000, usw. Eine vollständige Auswahl an HDR-fähigen Nvidia Grafikkarten finden Sie auf der Nvidia Webseite www.nvidia.com

Treiber, der den Vollbildwiedergabemodus unterstützt (z.B. PC-Spiele, UltraBluRay-Player), HDR unter Win 10 Redstone 2 OS: 381.65 oder später.

AMD

HDR-fähige AMD-Grafikkarten: RX480, RX470, RX460, WX7100, WX5100, WX4100, usw. Eine vollständige Auswahl an HDR-fähigen AMD-Grafikkarten finden Sie unter www.amd.com. Überprüfen Sie die HDR-Treiberunterstützung und laden Sie den neuesten Treiber von www.amd.com herunter

Intel (Integrierte Grafik)

HDR-fähiges System: CannonLake oder später

Geeigneter HDR-Player: Windows 10 Movies and TV App

OS mit HDR-Unterstützung: Windows 10 Redstone 3

Treiber mit HDR-Unterstützung: Besuchen Sie downloadcenter.intel.com für den aktuellen HDR-Treiber

3.HDR-Wiedergabe über OS (z.B. Wiedergabe von HDR in einem Fenster im Desktop) erfordert Win 10 Redstone 2 oder höher mit entsprechenden Player-Anwendungen, z.B. PowerDVD17. Die Wiedergabe von geschützten Inhalten erfordert eine entsprechende DRM-Software und/oder Hardware, z.B. Microsoft Playready™. Informationen zur HDR-Unterstützung finden Sie auf der Microsoft Webseite.

Kippen, Schwenken und Höhenverstellung

HINWEIS: Dies ist für einen Monitor mit einem Ständer anwendbar. Halten Sie sich beim Kauf eines Alleskönner-Standfußes bitte an die Aufstellungsanweisungen des Handbuchs Ihres Alleskönner-Standfußes.

Kippen, Schwenken

Ist der Ständer am Monitor befestigt, können Sie diesen neigen und drehen, um den bestmöglichen Ansichtswinkel einzustellen.

HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht.

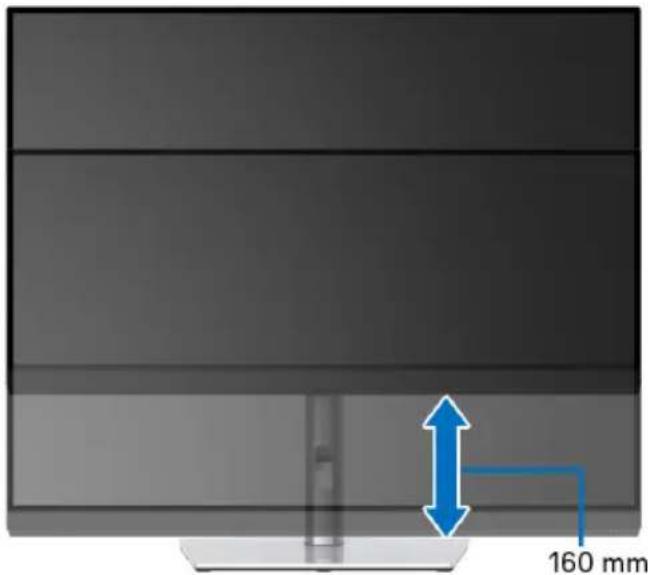

Höhenverstellung

HINWEIS: Der Ständer kann um bis zu 160 mm nach oben ausgezogen werden. Die nachstehende Abbildung zeigt, wie Sie den Fuß ausziehen können.

Bevor Sie den Monitor drehen, sollte der Monitor komplett vertikal ausgezogen (Höhenverstellung) und geneigt sein, damit der untere Rand des Monitors nicht an der Aufstellfläche anschlägt.

Im Uhrzeigersinn drehen

Entgegen dem Uhrzeigersinn drehen

ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise.

Selbsttest

Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus:

1. Schalten Sie sowohl Computer als auch Monitor aus.
2. Trennen Sie das Videokabel von der Rückseite des Computers.
3. Schalten Sie den Monitor ein.

Das schwebende Dialogfenster wird auf schwarzem Hintergrund angezeigt, wenn der Monitor kein Videosignal erkennt, aber sonst ordnungsgemäß funktioniert. Im Selbsttestmodus leuchtet die Betriebsanzeige-LED weiterhin weiß. Außerdem läuft je nach gewählter Eingangsquelle der nachstehend dargestellte Dialog über den Bildschirm.

DELL Kein Thunderbolt (90W) Kabel Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/UP3221Q

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.

1. Diese Anzeige erscheint auch im Normalbetrieb, wenn das Videokabel getrennt oder beschädigt ist.
2. Schalten Sie den Monitor aus und schließen Sie das Videokabel neu an; schalten Sie anschließend sowohl den Computer als auch den Monitor wieder ein.

Falls Ihr Monitorbildschirm nach den obigen Schritten immer noch leer bleibt, überprüfen Sie bitte Ihre Videokarte und den Computer; Ihr Monitor funktioniert einwandfrei.

Selbstdiagnose

Ihr Monitor ist mit einem integrierten Selbstdiagnose-Werkzeug ausgestattet, das Ihnen bei der Diagnose von Problemen mit dem Monitor oder mit Computer und Grafikkarte helfen kann.

So starten Sie die Selbstdiagnose:

1. Überzeugen Sie sich davon, dass der Bildschirm sauber ist (kein Staub auf dem Bildschirm).
2. Drücken Sie den Joystick 4 Sekunden lang nach links, bis die folgende Meldung erscheint:

Option wählen:

1. Drücken Sie auf den Joystick, um das Diagnose Symbol zu markieren und drücken Sie anschließend auf den Joystick, woraufhin ein grauer Bildschirm erscheint.

Option wählen: ↓ ← ↓ ↓ ↓

1. Untersuchen Sie das Bild aufmerksam auf Unregelmäßigkeiten.
2. Drücken Sie den Joystick erneut. Der Bildschirm wird nun in rot angezeigt.
3. Untersuchen Sie das Bild auf Auffälligkeiten.
4. Wiederholen Sie die Schritte 5 und 6; das Bild wird der Reihe nach in grün, blau, schwarz, weiß und mit Text angezeigt.

Nach der Anzeige des Bildschirms mit Text ist der Test abgeschlossen. Drücken Sie den Joystick zum Verlassen erneut.

USB Type-C (Thunderbolt™) Ladung immer an

Mit dem Monitor können Sie Ihr Notebook oder Ihre mobilen Geräte über das Thunderbolt™ 3 Aktiv-Kabel aufladen, auch wenn der Monitor ausgeschaltet ist. Unter USB-C Aufladung 90 W finden Sie weitere Informationen. Möglicherweise müssen Sie auf die neueste Firmware aktualisieren, damit diese Funktion ordnungsgemäß funktioniert.

Firmware Update

Sie können Ihre aktuelle Firmwareversion unter Firmware überprüfen. Wenn dies nicht verfügbar ist, besuchen Sie die Dell Download Support Seite für das neueste Anwendungsin Installationsprogramm (Monitor Firmware Update Utility.exe) und lesen Sie die Bedienungsanleitung zur Firmware Aktualisierung: www.dell.com/UP3221Q

Wenn der Firmware-Aktualisierungsprozess nicht ordnungsgemäß abgeschlossen wird, erscheint beim Einschalten des Monitors eine Warnmeldung:

DELL Das Firmware Update wurde nicht abgeschlossen. Bitte aktualisieren Sie die Monitor Firmware erneut.

Lesen Sie die Anweisungen in der Bedienungsanleitung zur Firmware Aktualisierung und aktualisieren Sie die Firmware des Monitors erneut. Schließen Sie das Monitor Firmware Update Dienstprogramm nicht, bevor das Update abgeschlossen wurde.

Allgemeine Probleme

In der folgenden Tabelle finden Sie grundlegende Informationen zu allgemeinen Monitorproblemen und zu möglichen Lösungen:

Allgemeine Symptome	Beschreibung Mögliche Lösungen
Kein Bild/Betriebsanzeige-LED leuchtet nicht	Kein Bild · Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist.Überzeugen Sie sich davon, dass die Steckdose ausreichend Strom liefert, indem Sie einfach vorübergehend ein anderes Gerät anschließen.Vergewissern Sie sich, dass dieEin-/Austastekomplett eingedrückt ist.Stellen Sie über das EingabequelleEingabe-QuelleMenü sicher, dass die richtige Eingangsquelle ausgewählt ist.
Kein Bild/Betriebsanzeige-LED leuchtet	Kein Bild oder keine Helligkeit	Erhöhen Sie die Werte für Helligkeit und Kontrast über das OSD.Führen Sie den Monitorselbsttest aus.Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.Starten Sie die Selbstdiagnose.Stellen Sie über das EingabequelleEingabe-QuelleMenü sicher, dass die richtige Eingangsquelle ausgewählt ist.
Unscharfes Bild Bild ist unscharf,verschwommen oder weist Geistbilder auf		Verzichten Sie auf Videoverlängerungskabel.Setzen Sie den Monitor auf die Werkseinstellungen zurück.Die Bildauflösung auf das richtige Längen-/Breitenverhältnis ändern.
Zittriges/ verwackeltes Videobild	Unruhiges Bild oder leichte Bewegungen	Setzen Sie den Monitor auf die Werkseinstellungen zurück.überprüfen Sie die Umgebungsbedingungen.Bringen Sie den Monitor in einen anderen Raum und testen Sie ihn dort.Dell Monitore sind so konzipiert, dass sie optimal mit den von Dell gelieferten Kabeln zusammenarbeiten. Dell übernimmt keine Garantie für die Videoqualität und die Leistung bei Verwendung von Kabeln anderer Hersteller.
Fehlende Bildpunkte	LCD-Bildschirm weist Punkte auf	Schalten Sie den Monitor aus und wieder ein.Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können.Weitere Informationen zu Dell-Monitor Qualität und Pixel finden Sie auf den Dell-Internetseiten:http://www.dell.com/pixelguidelines.
Dauerhaft leuchtende Pixel	LCD-Bildschirm weist helle Punkte auf	Schalten Sie den Monitor aus und wieder ein.Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können.Weitere Informationen zu Dell-Monitor Qualität und Pixel finden Sie auf den Dell-Internetseiten:http://www.dell.com/pixelguidelines.
Helligkeitsprobleme	Bild zu dunkel oder zu hell	Setzen Sie den Monitor auf die Werkseinstellungen zurück.Stellen Sie Helligkeit und Kontrast über das OSD ein.
Geometrische Verzerrungen	Bild ist nicht richtig zentriert	• Setzen Sie den Monitor auf die Werkseinstellungen zurück.• Passen Sie die horizontale und vertikale Position des OSD an.
Horizontale/vertikale Linien	Bild weist eine oder mehrere Linien auf	• Setzen Sie den Monitor auf die Werkseinstellungen zurück.• Führen Sie den Monitor-Selbsttest aus und prüfen Sie, ob die Linien auch im Selbsttestmodus vorhanden sind.• Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.• Starten Sie die Selbstdiagnose.
Synchronisierungsprobleme	Bildschirm ist verzerrt oder wirkt zerrissen	• Setzen Sie den Monitor auf die Werkseinstellungen zurück.• Führen Sie den Monitor-Selbsttest durch und prüfen Sie, ob die Anzeige auch im Selbsttestmodus verzerrt wirkt.• Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.• Starten Sie den Computer im abgesicherten Modus neu.
Sicherheitsrelevante Themen	Sichtbare Anzeichen von Rauch oder Funken	• Verzichten Sie auf eigenmächtige Reparaturversuche.• Wenden Sie sich unverzüglich an Dell.
Abschaltprobleme	Monitor schaltet sich aus und wieder ein	• Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist.• Setzen Sie den Monitor auf die Werkseinstellungen zurück.• Führen Sie den Monitor-Selbsttest aus und prüfen Sie, ob das Ausschaltproblem auch im Selbsttestmodus auftritt.
Fehlende Farben Im Bild fehlenFarben		· Führen Sie den Monitorselbsttest aus.· Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist.· Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.
Falsche Farben Unzureichende Farbdarstellung		· Ändern Sie die Einstellungen von Farbraum im Farbe Menü OSD je nach Anwendung.· Stellen Sie die Parameter von Benutzer 1, Benutzer 2 oder Benutzer 3 unter Farbraum auf die vom Benutzer bevorzugten Einstellungen ein.· Kalibrieren Sie den Monitor mit dem integrierten Farbmessgerät.
Nachbildeffekt (Eingebranntes Bild), verursacht durch längere Darstellung von Standbildern	Ein schwaches Nachbild eines statischen Bildes erscheint auf dem Bildschirm	· Lassen Sie den Monitor grundsätzlich über die Energieverwaltungsfunktion ausschalten, wenn er nicht verwendet wird (Weitere Informationen zu diesem Thema finden Sie im Abschnitt Energieverwaltungsmodi).· Alternativ können Sie einen Bildschirmschoner mit dynamisch wechselnden Bildinhalten nutzen.
Geistbilder Schnell bewegte Bilder hinterlassen eine Spur von Schattenbildern		· Ändern Sie die Reaktionszeit im Display Menü.

Produktspezifische Probleme

Spezifische Symptome	Beschreibung Mögliche Lösungen
Bild ist zu klein	Das Bild ist auf dem Bildschirm zentriert, füllt aber nicht den gesamten Anzeigebereich aus	Prüfen Sie die Längen-/Seitenverhältnis Einstellungen im OSD-Menü Display.Setzen Sie den Monitor auf die Werkseinstellungen zurück.
Monitor lässt sich nicht mit den Bedien-feldtasten einstellen	OSD-Menü wird nicht am Bildschirm angezeigt	Schalten Sie den Monitor aus, trennen Sie das Netzkabel, schließen Sie es wieder an und schalten Sie den Monitor wieder ein.Prüfen Sie, ob das OSD-Menü gesperrt ist.Wenn ja, drücken Sie den Joystick zur Freigabe 4 Sekunden lang (für weitere Informationen siehe Sperre).
KeinEingangssignal wenn Bedientastengedrückt werden	Kein Bild; die LED leuchtet weiß auf	Überprüfen Sie die Signalquelle.Vergewissern Sie sich, dass sich der Computer nicht im Standbymodus befindet.Bewegen Sie dazu die Maus oder drücken Sie eine beliebige Taste auf der Tastatur.Überprüfen Sie, ob das Signalkabel richtig eingesteckt ist. Ziehen Sie nötigenfalls das Signalkabel und stecken Sie es wieder ein.Setzen Sie den Computer oder das Videoabspielprogramm zurück.
Das Bild füllt nicht den gesamten Bildschirm	Der Bildschirm wird horizontal oder vertikal nicht komplett vom Bild gefüllt	Je nach Videoformat (Bildseitenverhältnis) von DVDs kann der Monitor ein Vollbild anzeigen.Starten Sie die Selbstdiagnose.
Kein Video im PBP Modus am HDMI Anschluss bei der Wiedergabe von Filminhalten	Beim Anschluss an ein Docking-Gerät über den HDMI-Anschluss gibt es kein Video im PBP Modus, nachdem der Monitor ausgeschaltet und dann wieder eingeschaltet wurde.	• Trennen/Stecken Sie das HDMI Kabel vom Docking-Geräteausgang wieder ein.
Kein Video am HDMI-Anschluss	Beim Anschluss an ein Docking-Gerät über den HDMI-Anschluss gibt es kein Video, wenn das ThunderboltTM Kabel vom Notebook getrennt/eingesteckt wird.	• Ziehen Sie das HDMI Kabel vom Docking-Gerät ab und schließen Sie das Docking ThunderboltTM Kabel an das Notebook an. Schließen Sie das HDMI Kabel 7 Sekunden später an.

Universal Serial Bus (USB) spezifische Probleme

Spezifische Symptome	Beschreibung Mögliche Lösungen
USB-Schnittstelle funktioniert nicht	USB-Peripheriegeräte funktionieren nicht	ThunderboltTM 3 Aktiv-Kabel trennen/einstecken.Vergewissern Sie sich, dass der Monitor eingeschaltet ist.Schließen Sie das ThunderboltTM 3 Aktiv-Kabel wieder an Ihren Computer an.Trennen Sie USB-Peripheriegeräte (Downstream-Anschluss) ab, schließen Sie diese anschließend wieder an.Schalten Sie den Monitor aus und wieder ein.Starten Sie den Computer neu.Manche USB-Geräte wie externe Festplatten benötigen eine kräftigere Stromversorgung; schließen Sie das entsprechende Gerät direkt an den Computer an.
ThunderboltTM 3 Anschluss stellt keinen Strom bereit	USB Peripheriegeräte können nicht aufgeladen werden	Überprüfen Sie, ob das angeschlossene Gerät mit der ThunderboltTM 3 Spezifikation kompatibel ist. Der ThunderboltTM 3 Anschluss unterstützt USB 3.2 mit Geschwindigkeiten bis zu 10 Gbps und einer Leistung von 90 W.Überprüfen Sie, ob Sie das mit Ihrem Monitor mitgelieferte ThunderboltTM 3 Aktiv-Kabel verwenden.
Kein Video bei Verwendung der ThunderboltTM 3 Verbindung nach DC Ein/Aus, Aufwachen aus dem Ruhemodus	Es wird kein Bild angezeigt	· ThunderboltTM 3 Aktiv-Kabel trennen/einstecken.· Überprüfen Sie, ob das angeschlossene Gerät mit der ThunderboltTM 3 Spezifikation kompatibel ist.· Überprüfen Sie, ob das ThunderboltTM 3 Aktiv-Kabel vom Computer an den USB-C Upstream-Port des Monitors angeschlossen ist.· Verwenden Sie das ThunderboltTM 3 Aktiv-Kabel, das mit Ihrem Monitor geliefert wurde.· Klicken Sie unter Windows auf das ThunderboltTM Logo in der Windows Systemablage (unten rechts auf dem Bildschirm). Wählen Sie unter Thunderbolt Geräte genehmigen für diesen Monitor "Always Connect" (Immer verbinden).
Kein Video bei Verwendung der USB-C DP Wechselmodus Verbindung nach DC Ein/Aus, Aufwachen aus dem Ruhemodus	Es wird kein Bild angezeigt	· USB-C Kabel trennen/einstecken.· Der Monitor wird mit einem ThunderboltTM 3 Aktiv-Kabel geliefert. Dieses Kabel funktioniert nicht mit einer USB-C DP Wechselmodus Quelle. Wenn Sie einen Computer mit USB-C DP Wechselmodus Anschluss verwenden, erwerben Sie bitte ein USB-C DP-Kabel.
SuperSpeedUSB 5/10 Gbps(USB 3.2 Gen 1/2) Schnittstelleist langsam	SuperSpeed USB5/10 Gbps(USB 3.2 Gen 1/2)Peripheriegerätesind zu langsamoder funktionierenüberhaupt nicht	Überprüfen Sie, ob Ihr Computer SuperSpeed USB 5/10 Gbps (USB 3.2 Gen 1/2)-fähig ist.Manche Computer verfügen über USB 2.0- und USB 1.1-Ports.Überzeugen Sie sich davon, dass der richtige USB-Port genutzt wird.Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend wieder an.Trennen Sie USB-Peripheriegeräte (Downstream-Anschluss) ab, schließen Sie diese anschließend wieder an.Starten Sie den Computer neu.
WLAN Maus funktioniertnicht oder ist langsam	Reagiert nichtoder reagiert langsam	Vergrößern Sie den Abstand zwischen den USB Peripheriegeräten und dem WLAN USB Empfänger.Stellen Sie Ihren WLAN USB Empfängerso nah wie möglich an der WLAN Maus auf.Verwenden Sie ein USB-Verlängerungskabel, um den WLAN USB Empfänger so weit wie möglich vom SuperSpeed USB 5/10 Gbps (USB 3.2 Gen 1/2) Port entfernt aufzustellen.

Anhang

ACHTUNG: Sicherheitshinweise

ACHTUNG: Die Verwendung von anderen als in dieser Dokumentation angegebenen Bedienelementen, Anpassungen oder Verfahren kann zu Schock-, elektrischen und/oder mechanischen Gefahren führen.

Weitere Informationen über Sicherheitshinweise finden Sie unter Sicherheit, Umweltschutz und Bestimmungen (SERI).

FCC-Erklärung (nur für die USA) und weitere rechtliche Informationen

Lesen Sie bitte die Webseite über rechtliche Konformität unter www.dell.com/regulatory_compliance für die FCC-Erklärung und weitere rechtliche Informationen.

Kontakt zu Dell

Kunden in den Vereinigten Staaten wählen die Nummer 800-WWW-DELL (800-999-3355).

HINWEIS: Haben Sie keine aktive Internetverbindung, können Sie Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden.

Dell bietet mehrere Online und auf Telefon basierende Support- und Service-Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind.

• Online technische Hilfe — www.dell.com/support/monitors

- Kontakt zu Dell — www.dell.com/contactdell

Video und USB Unterstützung über USB-C

Videoauflösung und USB Unterstützung beim Anschluss an einen Monitor über USB-C.

		Video USB
Verbindung auf Hostcomputer	Verwendetes Upstream-Kabel (Host-computer an Monitor Port 6)	4K (Direkte Verbindung)	4K (Daisy-Chained)	TBT3 Gerät verbunden mit TBT3 Down-stream (Monitor Port 7)	USB-C Gerät verbunden mit TBT3 Down-stream (Monitor Port 7)	USB Gerät verbunden mit USB-A Down-stream (Monitor Port 8)
USB-A	USB A-auf-C*	Nein Nein	Nein USB	B2.0		USB2.0/3.2
USB-C (nur Daten)	USB-C MFDP	Nein Nein	Nein USB	B2.0		USB2.0/3.2
	TBT3 Passiv	Nein Nein	Nein USB2.0			USB2.0/3.2
	TBT3 Aktiv*	Nein Nein	USB2.0 USB	B2.0 USB2.0
USB-C (MFDP)	USB-C MFDP	Ja Nein	Nein USB	B2.0 USB2.0
	TBT3 Passiv	Ja Nein	Nein USB2.0	USB2.0
	TBT3 Aktiv*	Nein Nein	USB2.0 USB	B2.0 USB2.0
TBT3	USB-C MFDP	Ja Nein	Nein USB	B2.0		USB2.0/3.2
	TBT3 Passiv	Ja	Nein	Ja	USB2.0	USB2.0/3.2
	TBT3 Aktiv*	Ja	Ja	Ja	USB2.0	USB2.0/3.2

*Mit dem Monitor geliefertes Kabel.

HINWEIS: TBT3 ist die Abkürzung von Thunderbolt™ 3.

HINWEIS: Informationen zur Zuweisung der Monitoranschlüsse finden Sie unter Ansicht von unten.

HINWEIS: Informationen zur Daisy-Chain Verbindung finden Sie unter Anschluss des Monitors für Thunderbolt™ Multi-Stream Transport (MST) Funktion.

Kauf eines Thunderbolt™ 3 Passiv-Kabels

Region Link
DellWebseite	https://www.dell.com/en-us/shop/accessories/apd/a9905599
	https://www.dell.com/en-us/shop/accessories/apd/a9905597
	https://www.dell.com/en-us/shop/accessories/apd/a9269731
USA https://www.belkin.com/us/p/P-F2CD081/
EMEA	https://www.delock.com/produkte/G_84846/merkmale.html/
	https://www.hama.cz/hama-kabel-thunderbolt-3-usb-c-typ-c-vidlice--vidlice-20-gb-s-100-w-1-m/
	https://www.lindy-international.com/Thunderbolt-3-Cable-2m.htm?websale8=Id0101.Id020102&pi=41557
Asien	https://www.lindy.com.tw/ecommerce/cable-adapter/thunderbolt3/41557.html

HINWEIS: Die Links dienen nur zu Ihrer Information und können ohne Vorankündigung geändert werden.
