BEDIENUNGSANLEITUNG KT-9 ROLAND

Lesen Sie vor Inbetriebnahme des Geräts die Abschnitte „SICHERER BETRIEB DES GERÄTS“ und „WICHTIGE HINWEISE“. Bewahren Sie die Anleitung zu Referenzzwecken auf.

Überprüfen der Einzelteile

Die folgenden Gegenstände gehören zum Lieferumfang. Sollte etwas fehlen, wenden Sie sich bitte an Ihren Roland-Vertragspartner.

- Gerät (KT-9/FD-9) - Bedienungsanleitung - Verbindungskabel

* Sie benötigen für die Befestigung des Gewichts und der Dornschrauben einen Phillips-Schraubendreher mit der passenden Größe. Dieser ist nicht beigefügt.

Eigenschaften

Dieses Pedal besitzt einen Stop-Mechanismus unter Verwendung einer schlägellosen Mechanik und einer Feder. Da dieses Pedal keine lauten Geräusche und kaum Vibrationen erzeugt, sind die Spielgeräusche minimal und daher auch bei Spielen eines Drum-Kits in Wohnräumen sehr gut einzusetzen. In Verbindung mit dem Noise Eater-System (NE-10) kann die Übertragung von Spielgeräuschen und Vibrationen über den Boden weiter reduziert werden.

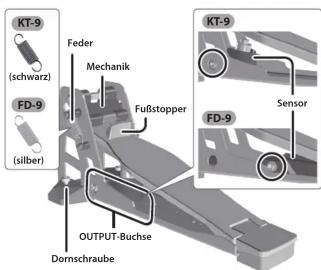

Beschreibung

* Berühren Sie nicht den Sensorbereich bzw. stecken Sie keine kleinen Gegenstände in das Gerät, ansonsten können Fehlfunktionen auftreten.

Befestigen der Dornschrauben

Wenn Sie das Pedal auf einen V-drums Teppich, einen anderen Teppich oder auf eine Noise Eater-Platte (NE-10) stellen, können Sie die Dornschrauben am Pedal befestigen, damit dieses beim Spielen nicht wegrutschen kann.

* Wenn Sie das Pedal direkt auf einen Boden stellen, kann bei Benutzung der Dornschrauben die Oberfläche des entsprechenden Bodens beschädigt werden. * Die Spitzen der Dornschrauben sind sehr scharf. Achten Sie darauf, sich nicht zu verletzen.

Setup

Die Anschlüsse

Verbinden Sie die OUTPUT-Buchse des Pedals mit dem Soundmodul. Verwenden Sie dafür entweder das dem Pedal oder dem Soundmodul beigefügte Kabel.

KT-9

Sound-modul	Anschlusskabel Buchse
TD-30	das dem Soundmodul beigefügte Kabel (KIK)	KICK
TD-25/TD-15/ TD-11/TD-1		-
HPD-20	das dem Pedalbeigefügte Kabel IN 1/2, TRIG IN 3/4	TRIG IN
SPD-30 1/KIC SPD-SX TRIG IN 1	TRIG IN 1, TRIG IN 2

FD-9

Sound-modul	Anschlusskabel Buchse
TD-30	das dem Soundmodul beigefügte Kabel (HHC)	HH CTRL
TD-25/TD-15/TD-11/TD-1		-
HPD-20	das dem Pedal beigefügte Kabel	HH CTRL
SPD-30 HH CTRL

Einstellungen im Soundmodul

KT-9

Sound-modul	Wert
TD-30	„TRIGGER" → „TRIGGERSENSITIVITY" → „KICK“	Trig Type: KT-10
	„TRIGGER" → „TRIGGRADVANCE" → „THRE” → „KICK“	Threshold: 13
TD-25	„MENU" → „SETUP" → „TRIGGERSETTINGS" → „KICK“	Type: KT-10Threshold: 13
TD-15	„KIT MENU" → „SYSTEM" → „PAD	Pad Type: KT-10
TD-11	SETTINGS^* → „KIK“	Threshold: 13
TD-1 Pad	Type Kick pedal: 3
HPD-20	„MENU" → „SYS" → „ExtTriggerSettings" → „TYPE“	Type: KD-140
	„MENU" → „SYS" → „PadSettings" → „SENS“	Threshold: 13
SPD-30	„MENU" → „PADSETTING" → „EXTERNAL“	Type: KD-140Threshold: 13
SPD-SX	„SETUP" → „TRIG IN" → „INPUTMODE" → „TRIGx2“oder oder	TRIG 1 TYPE: KT-10(LTRIG 3 TYPE, bei Anschluss an der TRIG IN 3/4-Buchse)
	„SETUP" → „TRIG IN" → „INPUTMODE" → „HEAD&RIM“	TRIG 1/2 TYPE: KT-10(LTRIG 3/4 TYPE" bei Anschluss an der TRIG IN 3/4-Buchse)
	„SETUP" → „PAD SENS“	THRESHOLD: 13
TM-2	„SETUP" → „TRIGER SETUP“	Type: KT-10Threshold: 13

* Verwenden Sie die Einstellung „Sensitivity (Sens)“, um die Anschlagempfindlichkeit des Pads Ihren Vorstellungen entsprechend anzupassen. * Wenn beim Spielen Doppeltrigger auftreten, erhöhen Sie im verwendeten Soundmodul den Wert für den Trigger-Parameter „Threshold“. * Wenn Sie ein oben nicht aufgeführtes Soundmodul verwenden, stellen Sie die Parameter wie folgt ein (ungefähre Werte): Sens.: 10° / Threshold:, 13° / Scan Time:, 2,8".

FD-9

Sound-modul	Wert
TD-30	„TRIGGER“→ „TRIGGER HI-HAT*	Trig Type: VH11

* Diese Einstellung ist nur für das Soundmodul TD-30 notwendig.

Einstellen des Spielgefühls

Verändern der Federspannung

Sie können die Federspannung verändern, indem Sie entweder die linke oder rechte Feder entfernen. * Achten Sie darauf, sich bei Entfernen bzw. Anbringen einer Feder nicht die Finger zu verletzen.

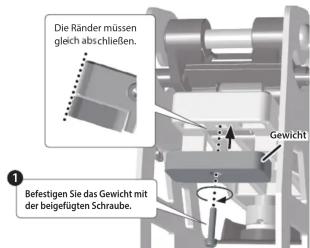

Befestigen des Gewichts

nur KT-9

Sie können ein schwereres Spielgefühl erreichen, indem Sie das dem Pedal beigefügte Gewicht befestigen.

* Stellen Sie sicher, dass die Schraube fest angezogen ist.

Hinweise zu Spielgeräuschen und Vibrationen

Das Entfernen bzw. Befestigen einer Feder bzw. des Gewichts beeinflusst das Erzeugen von Spielgeräuschen bzw. Vibrationen sowie das Spielgefühl wie nachfolgend beschrieben.

Federn	zwei	eine
Spielgeräusch/Vibration	weniger	mehr
Spielgefühl	schwer	leicht

Gewicht	entfernt	installiert
Spielgeräusch/Vibration	weniger	mehr
Spielgefühl	leicht	schwer

SICHERHEITSHINWEISE

! WARNING

Nicht selbst auseinanderbauen oder modifizieren.

Führen Sie keine Vorgänge aus, zu denen Sie in der Bedienungsanleitung nicht aufgefordert wurden. Anderenfalls können Fehlfunktionen auftroten

Nicht selbst reparieren oder Teile

austauschen Wenden Sie sich bei allen Reparaturen an Ihren Fachhändler, ein Roland Service Center in Ihrer Nähe oder an einen der autorisierten Roland-Vertriebspartner, die unter „Informationen“ aufgeführt sind. Das Gerät nicht unter den folgenden Umgebungsbedingungen verwenden oder lagern

- Extreme Temperaturen (z. B. direktes Sonnenlicht in einem geschlossenen Fahrzeug, in der Nähe einer Heizungsleitung, auf Würmoguellen)

- Feuchtigkeit (z. B. Bäder, Waschräume, nasse Fußböden) - Dampf oder Bauch

- Damphi oder Hauch - Hoher Salzgehalt in der Luft - Regen - Staub oder Sand - Starke Vibrationen oder

Erschütterungen - Umgebungen, die unzureichend belüftet sind

! WARNING

Nicht auf eine instabile Fläche stellen

Sie Verletzungen durch Umkippen oder Herunterfallen des Geräts.

Eindringen von Fremdkörpern oder Flüssigkeiten in das Gerät vermeiden und keine Behälter mit Flüssigkeiten auf das Gerät stellen.

Das Gerät stellen Stellen Sie auf diesem Gerät keine mit Flüssigkeiten gefüllten Behälter (z. B. Blumenvasen) ab. Achten Sie darauf, dass in das Gerät keine Fremdkörper (z. B. brennbare Objekte, Münzen oder Drähte).

oder Flüssigkeiten (z. B. Wasser oder Saft) eindringen. Dies kann zu Kurzschlüssen, Fehlfunktion oder sonstigen Störungen führen.

Achten Sie darauf, Kinder vor Verletzungen zu schützen Stellen Sie sicher, dass immer eine beaufsichtigende

erwachsene Person anwesend ist, wenn dieses Gerät in der Nähe von Kindern verwendet wird oder ein Kind das Gerät bedient.

Nicht fallen lassen oder starken Stößen aussetzen Anderenfalls können Schäden oder Fehlfunktionen auftreten.

! ACHTUNG

stellen Alle Netz- und andere Kabel so führen, dass sie sich nicht verbindlich können.
