BEDIENUNGSANLEITUNG VX 83 0S WISI

MINI LINE Hausanschlussverstärker ortsgespeist

MINI LINE Hausanschlussverstärker ortsgespeist

MINI LINE Hausanschlussverstärker ortsgespeist

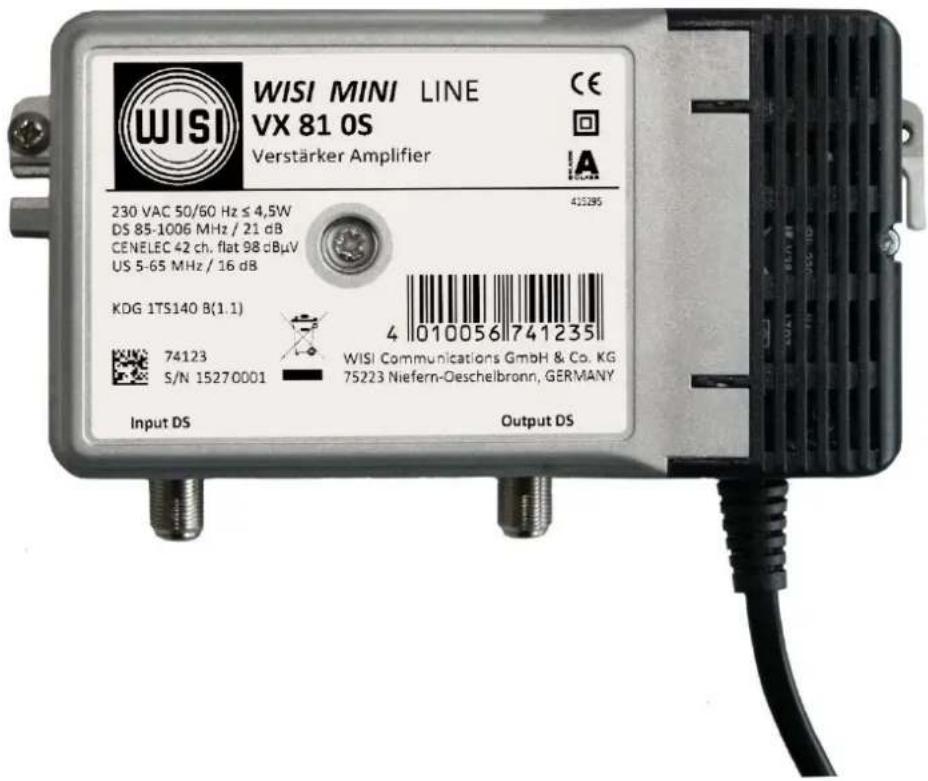

WISI MINI LINE VX 81 OS Verstärker Amplifier 230 VAC 50/60 Hz ≤ 4,5W DS 85-1006 MHz / 21 dB CENELEC 42 ch. flat 98 dBµV US 5-65 MHz / 16 dB KDG 1TS140 B(1.1) 74123 S/N 15270001 Input DS Output DS WISI Communications GmbH & Co. KG 75223 Niefern-Oeschelbronn, GERMANY 422295 4010056741235

■ Zinkdruckguss Gehäuse
■ Klappdeckel zur einfachen Handhabung
■ Dämpfungsglieder und Entzerrer konnuierlich einstellbar
■ Rückwegverstärker auf der Grundplane
■ Niedrige Leistungsaufnahme und hohe Ausgangsleistung
■ Klassizierung VX 81 0S: KDG 1TS140 B (1.1)
Klassizierung VX 82 0S: KDG 1TS140 B (3.1)
Klassizierung VX 83 0S: KDG 1TS140 B (3.2)

EN 50 083-1FF

Servicearbeiten dürfen nur vom Fachpersonal durchgeführt werden.

Netzspannungsführende Teile beachten! Spannungsfrei schalten

Gehäuseschraube festziehen (ca. 1,3 Nm).

CE

Einstellelemente

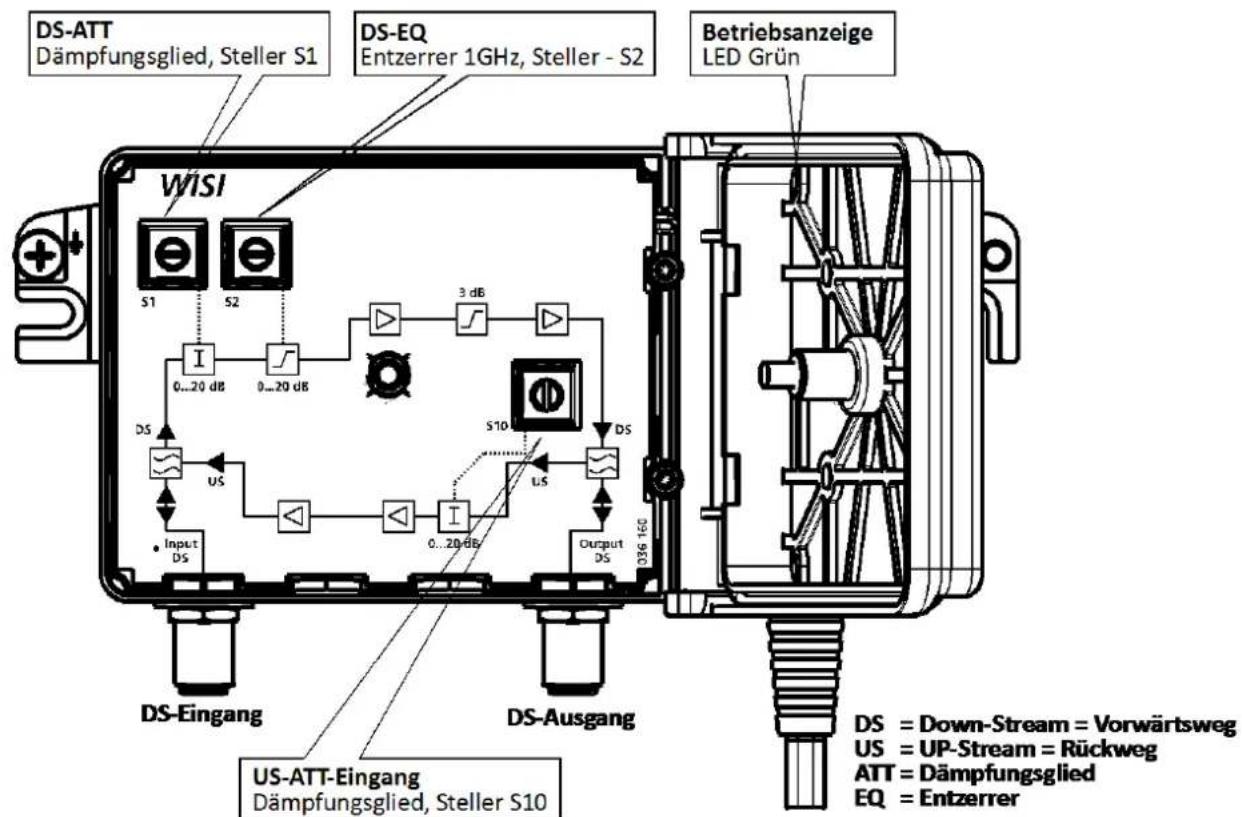

DS-ATT Dämpfungsglied, Steller S1 DS-EQ Entzerrer 1GHz, Steller - S2 Betriebsanzeige LED Grün WISI S1 S2 3 dB 0...20 dB 0...20 dB S10 DS US Output DS Input DS-Eingang DS-Ausgang US-ATT-Eingang Dämpfungsglied, Steller S10 DS = Down-Stream = Vorwärtsweg US = UP-Stream = Rückweg ATT = Dämpfungsglied EQ = Entzerrer

Blockdiagramm

Technische Daten

Vorwärtsweg (Down-Stream / DS)
Frequenzbereich		85...1006 MHz
Verstärkung	VX 81 OS	18...21 dB
	VX 82 OS	28...31 dB
	VX 83 OS	28...31 dB
Eingang
- Dämpfungsglied (Steller)		0...20 dB
- Entzerrer (Steller)		0...20 dB
Interstage
- Slope (x)		3 dB
Ausgangspegel mit Cenelec 42 Kanäle at, CSO / CTB > 60 dB
	VX 81 OS	98 dBμV
	VX 82 OS	98 dBμV
	VX 83 OS	102 dBμV
Rauschzahl	VX 81 OS	≤7,0 dB
	VX 82 OS	≤6,5 dB
	VX 83 OS	≤6,5 dB
Rückweg (Up-Stream / US)
Frequenzbereich		5...65 MHz
Verstärkung	VX 81 OS	16 dB
	VX 82 OS	25 dB
	VX 83 OS	25 dB
Eingang
- Dämpfungsglied (Steller)		0...20 dB
Rauschzahl	VX 81 OS	≤7,0 dB
	VX 82 OS	≤4,5 dB
	VX 83 OS	≤4,5 dB
Ausgangspegel KDG 1TS140 - milere Last 120 dBμV

Allgemeine Spezikaonen

HF Anschlüsse		F
Impedanz		75 Ohm
Versorgungsspannung		230 VAC ± 10%
Betriebsanzeige		LED grün
Leistungsaufnahme	VX 81 OS	≤ 4,5 W
	VX 82 OS	≤ 5,5 W
	VX 83 OS	≤ 5,5 W
Umgebungstemperatur Betrieb		-20 ... +55°C
Lagertemperatur		-25 ...+75°C
Schutzklasse		IP 20
EMV		EN50083-2
Blitzschutz		EN60728-2: 1 kV - 1,2/50 μs pulse
Abmessungen B x H x T		163 x 90 x 50 mm

Bohrmaße

148mm SS

dient nur zur Information
