BEDIENUNGSANLEITUNG GM-1002 QNAP

Über diese Anleitung.... 3

Zielgruppe....3

In diesem Dokument verwendete Symbole....3

2. Produktübersicht

Über das GM-1000....4

Technische Daten – Hardware......4

Lieferumfang....7

Komponenten....7

Gehäuse....7

Node....14

Laufwerksnummerierung....18

Sicherheitsinformationen.... 19

Installationsanforderungen.... 20

Das NAS einrichten....21

3. Installation und Konfiguration

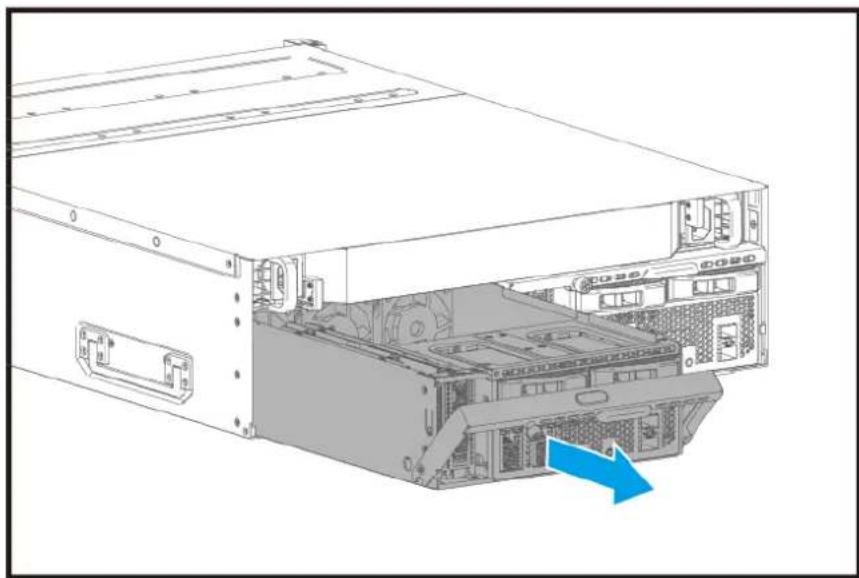

Einen Node entfernen....22

Installation eines Node....23

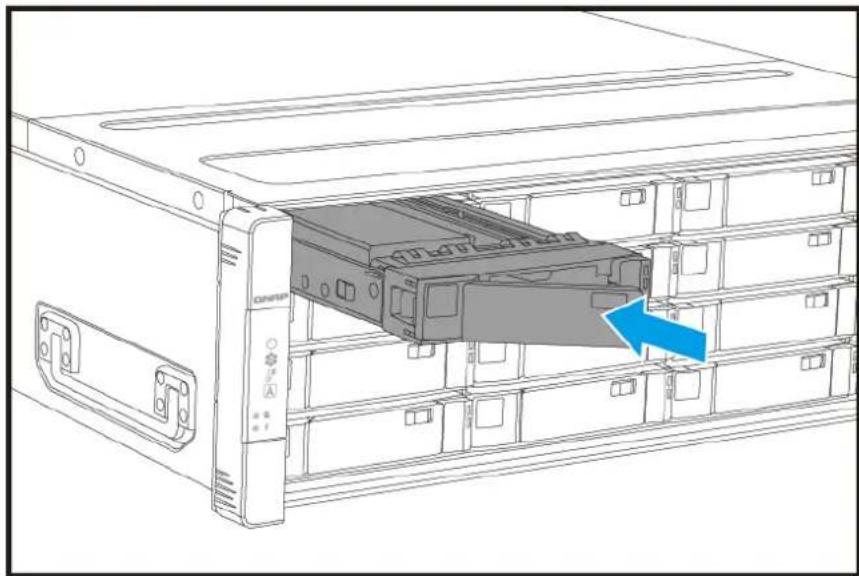

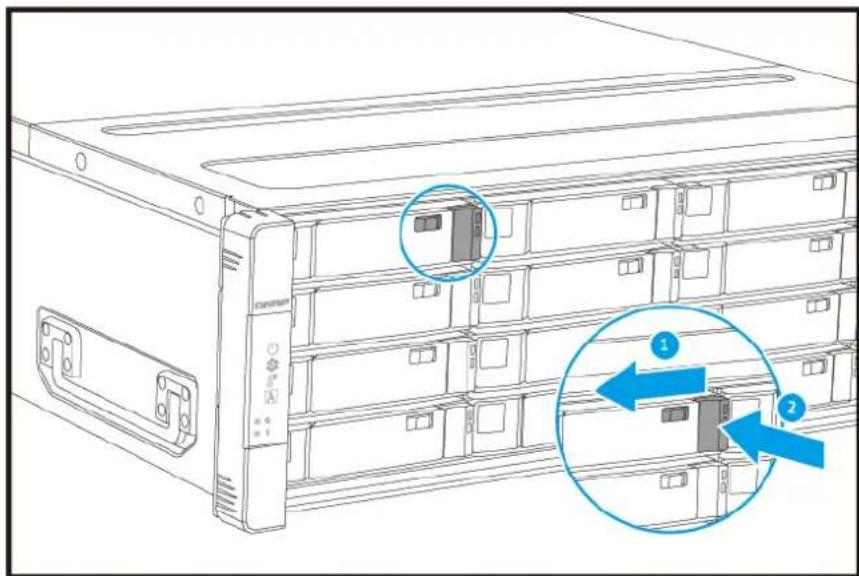

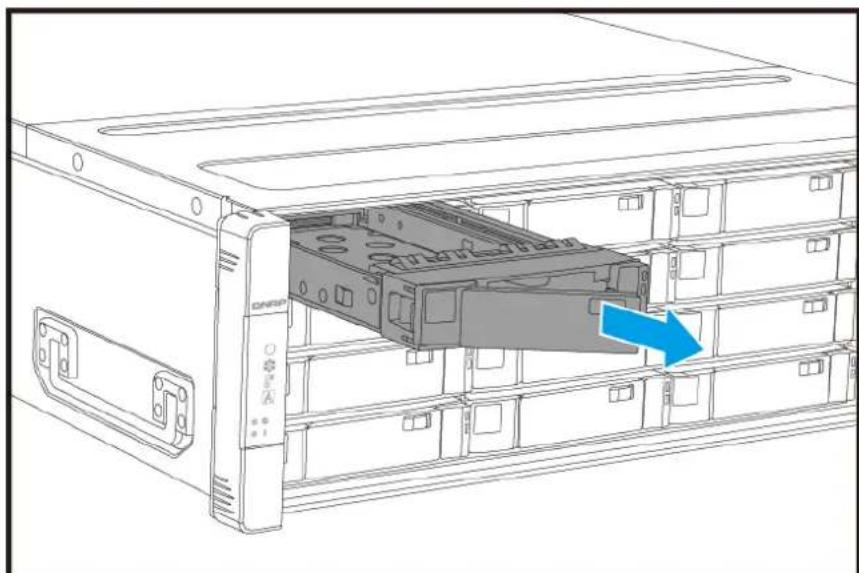

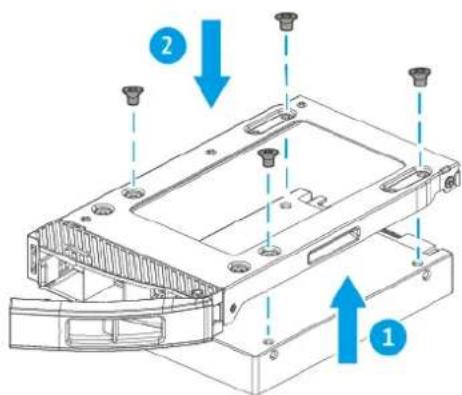

Laufwerkinstallation....24

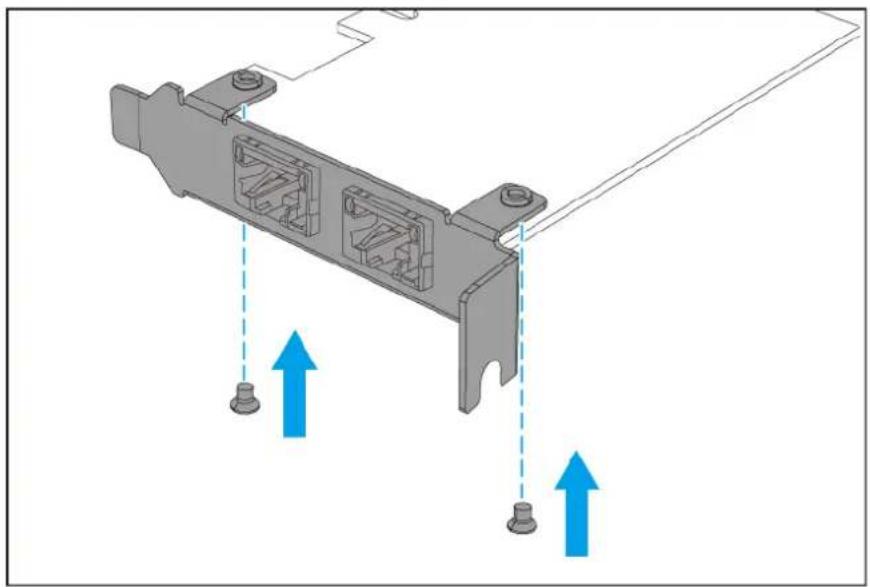

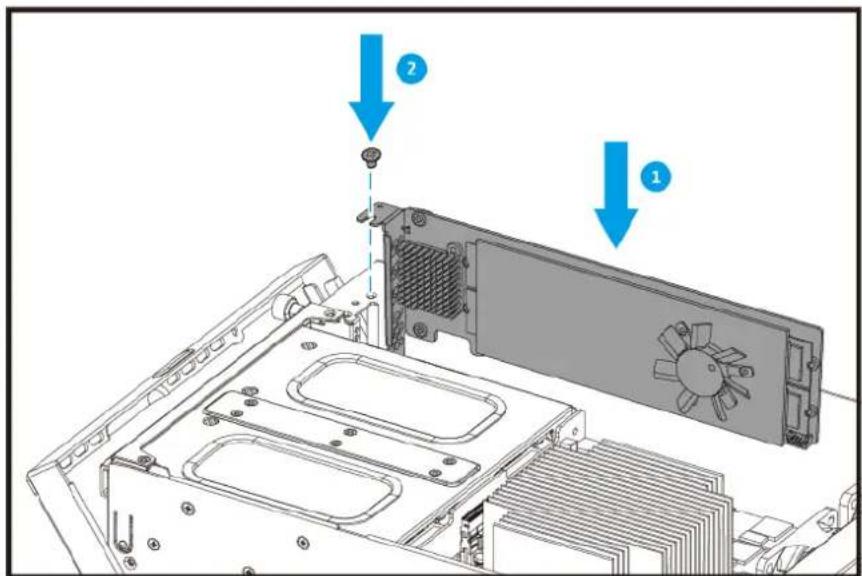

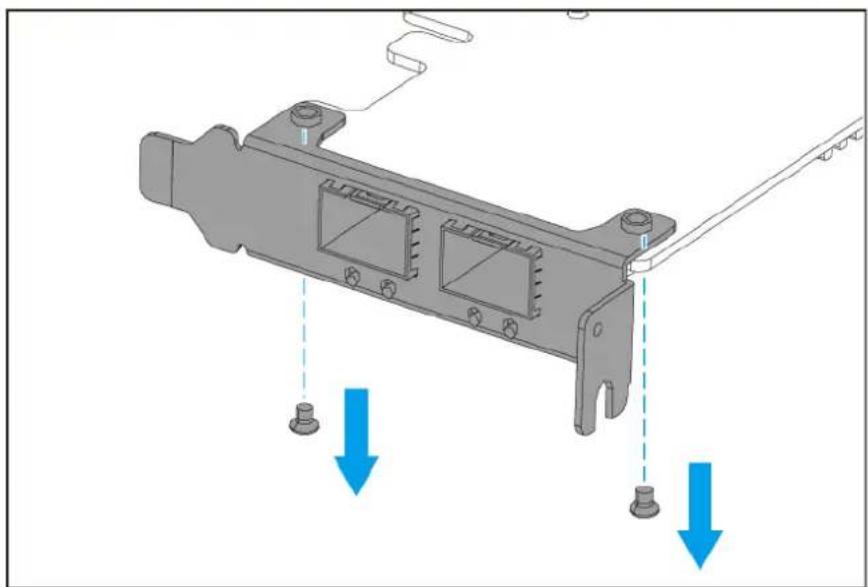

Erweiterungskarten installieren.... 32

Speichermodule ersetzen....36

Hot-Swapping redundanter Netzteile....38

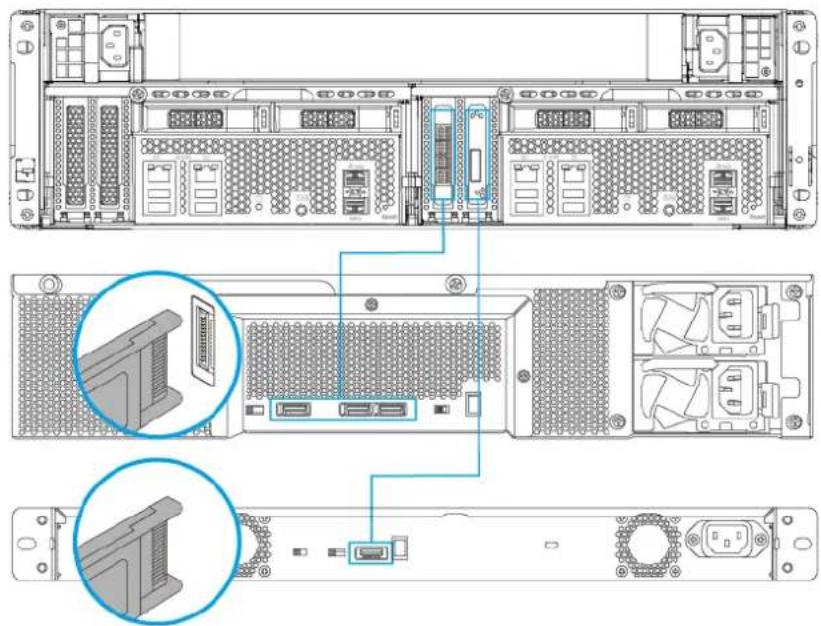

Erweiterungsgeräte installieren....39

Installation von QuTS hero mit Qfinder Pro....44

QuTS hero mittels Cloud-Schlüssel installieren.... 45

4. Problemlösung

Lokalisieren des NAS durch Qfinder Pro oder myQNAPcloud erzwingen....48

Hot-Swapping von ausgefallenen Festplatten....48

Support und sonstige Ressourcen....49

5. Glossar

Cloud-Schlüssel....50

myQNAPcloud Link....50

myQNAPcloud....50

myQNAPcloud-ID....50

Qfinder Pro....50

QuTS hero....50

6. Hinweise

Eingeschränkte Garantie....51

Haftungsausschluss....51

BSMI-Hinweis....52

CE-Hinweis....52

FCC-Hinweis....52

SJ/T 11364-2006....53

1. Vorwort

Über diese Anleitung

Diese Anleitung enthält Informationen zum QNAP GM-1000 NAS und Schritt-für-Schritt Anweisungen zum Installieren der Hardware. Es enthält zudem Anweisungen zur grundlegenden Bedienung und Fehlerbehebung.

Zielgruppe

Dieses Dokument richtet sich an Speicheradministratoren. Diese Anleitung geht davon aus, dass der Benutzer über Kenntnisse und Qualifikationen verfügt, um Server, Serverkomponenten und Speichersysteme zu installieren, zu warten und Probleme mit ihnen zu beheben. Diese Anleitung geht auch davon aus, dass der Benutzer geschult ist, Gefahren zu erkennen, einschließlich der geeigneten Maßnahmen, die der Benutzer ergreifen muss, um Personenschäden und Schäden an Daten und Eigentum zu vermeiden.

In diesem Dokument verwendete Symbole

Symbol Beschreibung
	Hinweise zu Standardkonfigurationseinstellungen und weitere ergänzende Informationen.
	Wichtige Hinweise zu erforderlichen Konfigurationseinstellungen und sonstige wichtige Informationen.
	Tipps mit Empfehlungen oder alternativen Vorgehensweisen zum Ausführen von Aufgaben oder zu Konfigurationen.
	Warnungen mit Informationen, die keinesfalls ignoriert werden dürfen, da dies zu Verlusten, Verletzungen oder sogar dem Tod führen könnte.

2. Produktübersicht

Dieses Kapitel enthält grundlegende Informationen über das QNAP Gerät.

Über das GM-1000

Das GM-1000 ist ein ZFS NAS, das effiziente Datensicherung und hybride Cloud-Lösungen für Unternehmen bietet. Das duale NAS besteht aus zwei austauschbaren Nodes, wobei das GM-1001 eine CPU Basisfrequenz von 3,6 GHz und das GM-1002 eine CPU Basisfrequenz von 3,4 GHz aufweist. Das Gehäuse enthält außerdem sechzehn 3,5-Zoll Laufwerkseinschübe, in denen ein einziger Node acht SATA Laufwerke auf der Vorderseite, zwei U.2 und SATA Laufwerke auf der Rückseite und zwei NVMe M.2 SSDs auf der Systemplatine steuert. Jeder Node ist mit zwei 2,5 Gigabit Ethernet-Ports und zwei 10 Gigabit Ethernet-Ports ausgestattet, wodurch sich das GM-1000 ideal für bandbreitenintensive Anwendungen eignet.

Technische Daten – Hardware

Warnung

• Wenn Ihr QNAP Produkt Hardwarefehler aufweist, senden Sie es zur Wartung oder zum Austausch an QNAP oder ein von QNAP autorisiertes Servicezentrum zurück. Jeder Versuch, das Produkt durch Sie oder einen nicht autorisierten Dritten zu reparieren oder Wartungsarbeiten durchzuführen, führt zum Erlöschen der Garantie.
• QNAP übernimmt keine Verantwortung für durch nicht autorisierte Modifizierungen bzw. die Installation nicht unterstützter Anwendungen von Drittanbietern verursachte Schäden oder Datenverluste.
• Weitere Informationen finden Sie in den QNAP Garantiebedingungen.

Tipp

Technische Daten des Modells gelten vorbehaltlich Änderungen. Die neuesten Spezifikationen finden Sie unter https://www.qnap.com.

Anmerkung

• Die Tabelle der technischen Daten der Hardware ist in Komponenten unterteilt, die sich im Gehäuse, dem Node und dem System befinden.
• Die im Node dargestellten Komponenten gelten für einen einzelnen Node.

Teilenummer für Bestellungen	Gehäuse Node	CPU Arbeitsspeicher
GM-1001 1 x TEC-2	N16-770W 2 x TNS-h10	83X-E2234-8G	Intel® Xeon®E-2234	8 GB
GM-1002 2 x TNS-h	1083X-	E2236-16G	Intel® Xeon®E-2236	16 GB

Komponente GM-1001 GM-1002
Gehäuse
Name TEC-	2N16-770W
Speicher
Laufwerksschächte 16 x 3,5-Zoll SATA 6 Gbps
Kompatible Laufwerke 3,5-Zoll Schächte:• 3,5-Zoll SATA-Festplattenlaufwerke• 2,5-Zoll SATA-Festplattenlaufwerke• 2,5-Zoll SATA Solid-State-Drives
Schnittstelle
Tasten • Strom		• OLED
Sonstige
Netzteil 2 x 770W, 100-240V AC, 50-60 Hz
Node AnmerkungDie Komponenten in diesem Abschnitt beziehen sich auf einen einzelnen Node.
Name TNS-h1083X-E2234-8G TNS-h1083X-E2236-16G
Prozessor
CPU Intel®	Xeon® E-2234 Intel® Xeon® E-2236
	Frequenz 4-Core 3,6 GHz/4,8 GHz Burst 6-Core 3,4 GHz/4,8 GHz Burst
	Architektur x86 64-Bit
	Verschlüsselungsengine	AES-NI
Arbeitsspeicher
Vorinstallierter Speicher 8 GB RAM:		2 x 4 GB UDIMM DDR4	16 GB RAM: 2 x 8 GB UDIMM DDR4
		Speichersteckplätze	4 x Long-DIMM DDR4WichtigVerwenden Sie ausschließlich QNAP Speichermodule, um Leistung und Stabilität des Systems zu gewährleisten. Für NAS-Gerät mit mehr als einem Speichersteckplatz verwenden Sie bitte QNAP-Module mit identischen Spezifikationen.Die Verwendung nicht unterstützter Module kann die Leistung beeinträchtigen, Fehler verursachen oder bewirken, dass das Betriebssystem nicht mehr gestartet werden kann.
		Maximaler Speicher	128 GB RAM: 4 x 32 GB
		Flash-Speicher	5 GB (Dual Boot OS Schutz)
Speicher
Laufwerksschächte 2 x 2,5-Zoll U.2 PCIe NVMe und SATA 6 Gbit/s
	Kompatible Laufwerke 2,5-Zoll Schächte:• 2,5-Zoll SATA Solid-State-Drives• 2,5-Zoll U.2 NVMe Gen3 x4 Solid-State-Drives
	M.2-SSD-Steckplätze 2 x M.2 Gen 3 x2 NVMe[TAAS] TippSie können eine M.2 SSD Erweiterungskarte in den PCIe-Steckplatz einbauen.
	M.2 SSD-Formfaktor 2280
Netzwerk
10 Gigabit-Ethernet-Ports		2 x 10 GbE, SFP+ AnmerkungDie Schnittstelle verfügt über zwei SmartNIC Ports pro Node.
Wake-on-LAN Ja
Externe E/A-Anschlüsse & Erweiterungssteckplätze
PCIe-Steckplätze • 1 x PCIe 3.0 x4		• 1 x PCIe 3.0 x8[SYG4] TippEine Liste kompatibler Erweiterungskarten finden Sie unter:https://www.qnap.com/compatibility.
USB-Ports 4 x USB 3.2 Gen 2 (10 Gbit/s) Typ-A
Schnittstelle
Tasten • Strom		• Zurücksetzen
Sonstige
Systembatterie CR2032 Lithium-Batterie (3V, 225 mAh)
Lüfter		3 x 60 mm, 12 V Gleichspannung
System
Abmessungen
Abmessungen (H x B x T)		132,1 x 481,7 x 623,4 mm(5,20 x 18,9 x 24,5 Zoll)
Nettogewicht		25,21 kg (55,58 lbs)
Sonstige
Geräuschpegel 45,6 dB(A)		AnmerkungDer Schalldruckpegel wurde an einer Position getestet, die sich innerhalb eines Meter vom NAS befindet. Das Test-NAS lief bei niedriger Geschwindigkeit mit der maximalen Anzahl installierter Laufwerke.
	Betriebstemperatur 0°C bis 40°C (32°F bis 104°F)
	Relative Luftfeuchtigkeit •	Nicht kondensierende relative Luftfeuchtigkeit: 5 bis 95%• Feuchtkugeltemperatur: 27°C (80,6°F)

Tipp

Eine Liste kompatibler Laufwerksmodelle finden Sie unter: https://www.qnap.com/compatibility.

Lieferumfang

KomponenteAnzahl
GM-1000 1
Netzkabel 2
Ethernet-Kabel 2 x Cat 5e Kabel
Schrauben für 3,5-Zoll-Laufwerk 64
Schrauben für 2,5-Zoll-Laufwerk 80
Schrauben für M.2-SSDs 4
Kurzinstallationsanleitung 1

Komponenten

Gehäuse

Dieser Abschnitt enthält Informationen zu den Komponenten im Gehäuse.

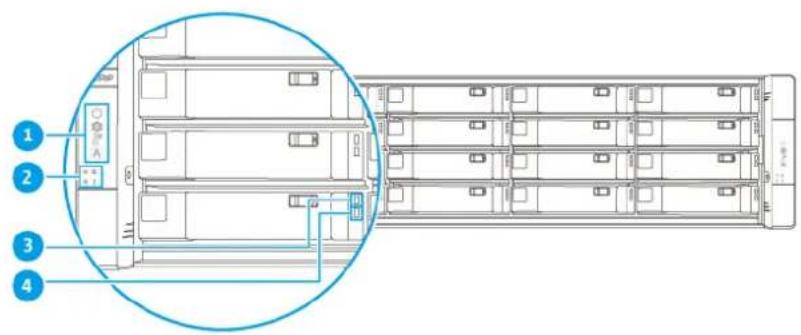

Vorderseite

Nr.	Komponente Nr. Komponente
1	OLED-Anzeige 3 Laufwerk-Status-LED
2	LEDs an der Vorderseite 4 Laufwerk Aktivitäten-LED

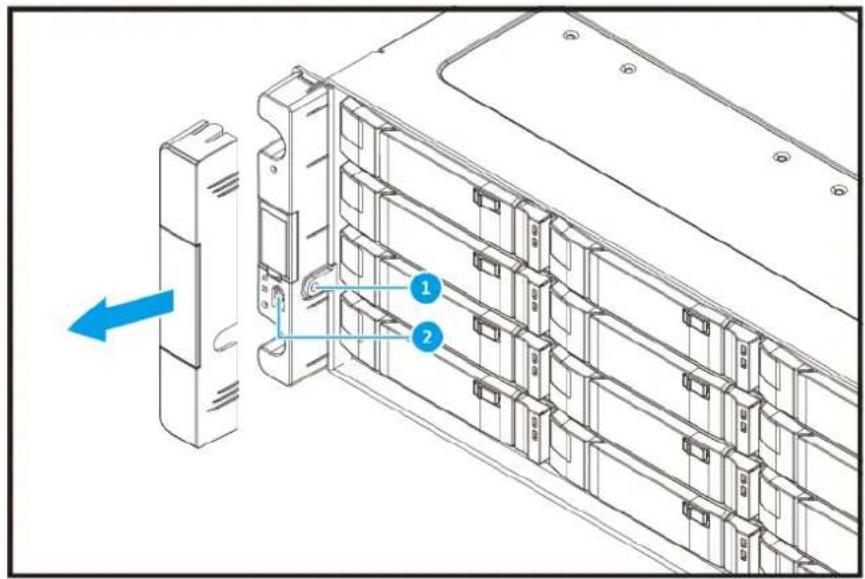

Tasten an der Vorderseite

Ziehen Sie die Seitenabdeckung heraus, um auf die Tasten an der Vorderseite zuzugreifen.

Nr.	Komponente Nr. Komponente
1	OLED-Display Netzschalter 2 Netzschalter

Aktion Benutzeraktion Ergebnis
NAS einschalten Drücken Sie auf den Netzschalter Der Node wird eingeschaltet.		TippQNAP empfiehlt, das Gerät an der Rückseite einzuschalten.Der Systemstart dauert 10 bis 15 Minuten, je nach Anzahl der installierten Laufwerke und angeschlossenen Geräte. Überprüfen Sie die LEDs auf der Rückseite, um den Startstatus festzustellen. Weitere Informationen finden Sie unterLEDs an der Rückseite.
OLED Display einschalten Drücken	Sie auf die OLED Taste. Das OLED	Display wird eingeschaltet.
OLED Display ausschalten Drücken	Sie auf die OLED Taste. Das OLED	Display wird ausgeschaltet.

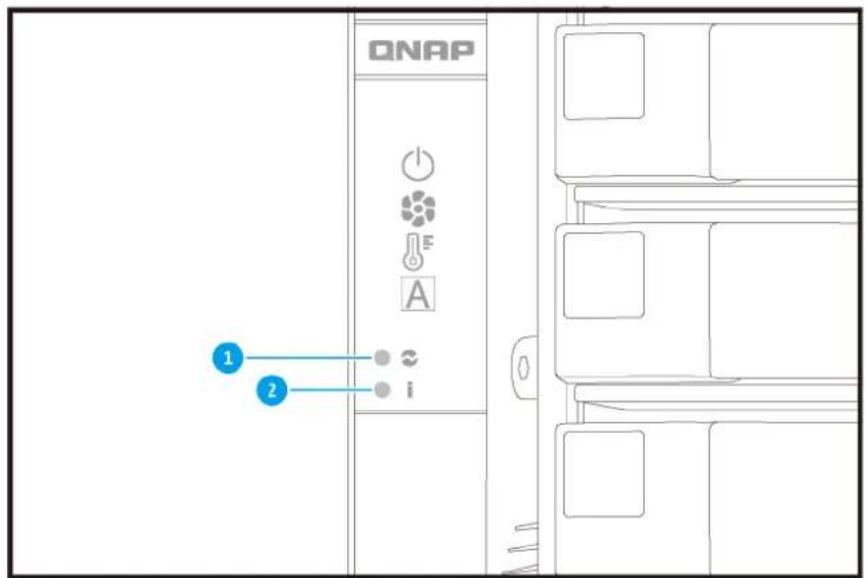

LEDs an der Vorderseite

Die LEDs an der Vorderseite zeigen den Systemstatus und weitere Informationen an, wenn das NAS eingeschaltet ist. Die folgenden LED-Informationen werden nur angezeigt, wenn das Laufwerk richtig installiert wurde und das NAS mit dem Netzwerk verbunden ist.

Für Einzelheiten dazu, wo am Gerät sich die LEDs befinden, siehe Vorderseite.

QNAP 1 2 i

Nr.KomponenteNr.Komponente
1 Systembetrieb-LED 2 System Status LED

LEDStatusBeschreibung
Systembetrieb Blau Der Node ist eingeschaltet.
Blinkt blau Netzteilfehler oder Warnungen (z.B. Lüfterfehler, ein oder mehrere Netzteile werden nicht erkannt) wurden erkannt.
Aus Das Netzteil ist nicht mehr	verbunden.
Systemstatus Blinkt abwechselnd alle 0,5 Sekunden grün und rot	Das Laufwerk wird formatiert.Das Gerät wird initialisiert.Das Betriebssystem wird aktualisiert.RAID-Neuaufbau wird gerade durchgeführt.Online-RAID-Kapazitätserweiterung wird gerade durchgeführt.Online-RAID-Level-Migration wird gerade durchgeführt.
Grün Das Gerät ist betriebsbereit.
Blinkt alle 0,5 Sekunden grün • Das	Gerät ist nicht konfiguriert.Das Laufwerk ist nicht formatiert.
Rot • Das Laufwerk ist ungültig.	Das Datenträgervolume ist voll ausgelastet.Das Datenträgervolume wird in Kürze voll ausgelastet sein.Der Systemlüfter funktioniert nicht.Beim Datenzugriff (Lesen/ Schreiben) ist ein Fehler aufgetreten.Ein fehlerhafter Sektor wurde auf der Festplatte erkannt.Das Gerät befindet sich im herabgesetzten Schreibschutzmodus (zwei Mitgliedslaufwerke in RAID 5 oder RAID 6 sind ausgefallen, die Daten können jedoch noch gelesen werden).Ein Hardware-Selbsttestfehler ist aufgetreten.
Blinkt alle 0,5 Sekunden rot Das Gerät befindet sich im herabgesetzten Modus (ein Mitgliedslaufwerk in RAID 1, RAID 5, oder RAID 6 ist ausgefallen).
Aus • Das Gerät ist ausgeschaltet.	Alle Laufwerke befinden sich im herabgesetzten Bereitschaftsmodus.

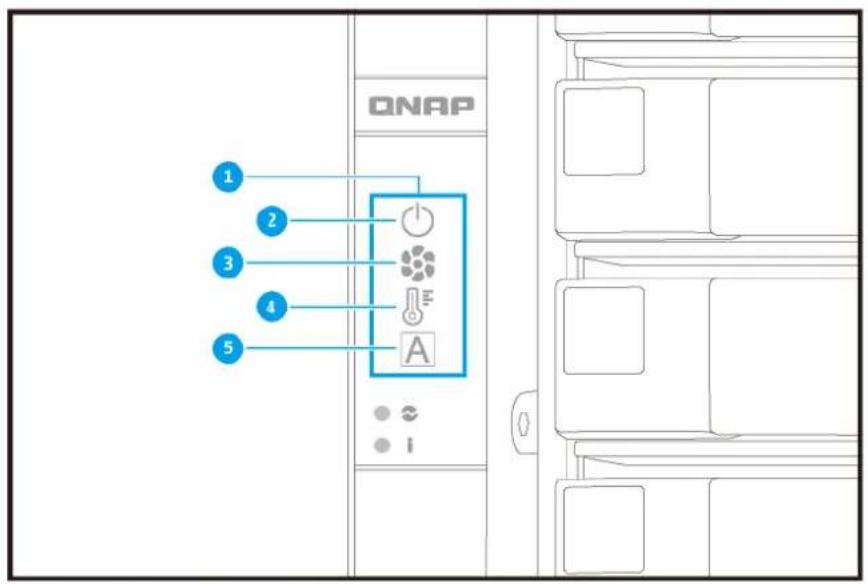

OLED Display an der Vorderseite

Das OLED Display zeigt den Status des Node und der Hauptkomponenten an.

Einzelheiten zur Position des OLED Displays finden Sie unter Vorderseite.

QNAP 1 2 3 4 5 A

Nr. Komponente Nr. Komponente
1 OLED-Anzeige 4 Temperaturstatus
2 Node Betriebsstatus 5 Globale ID
3 Lüfterstatus --

Symbolname Symbol Beschreibung
Node Betriebsstatus • Ein: Der Node		eingeschaltet.• Blinkt: Der Node wird gestartet• Hervorgehoben: Der Node schaltet sich aus• Aus: Der Node ist aus
Node Lüfterstatus • Ein: Die Lüftermodule beider		Nodes funktionieren normal• Blinkt: Die Lüftermodule beider Nodes funktionieren nicht korrekt oder sind nicht installiert• Aus: Der Node ist aus
Node Temperaturstatus • Ein: Die Temperature des		Nodes ist normal• Blinkt: Die Temperatur des Nodes ist zu hoch oder zu niedrig• Aus: Der Node ist aus
Globale Node ID • Die globale ID ist		Node A oder B• Die ID wird immer angezeigt

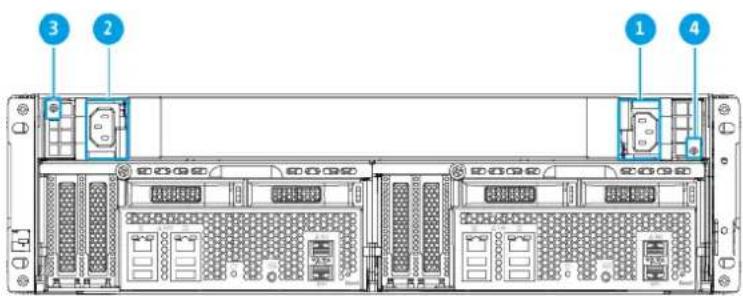

Netzteile

Nr. KomponenteNr. Komponente
1 Stromversorgungseinheit 1 3 Netzteil LED
2 Stromversorgungseinheit 2 4
LEDStatusBeschreibung
Stromversorgung Grün Das Netzteil ist an
Grün blinkend (1 Hz) Das Netzteil verfügt über +5VSB Standby-Stromversorgung
Orange • Das Netzteil ist defekt	• OCP ist aktiviert• OTP ist aktiviert• OVP ist aktiviert• UVP ist aktiviert• Die Lüfter sind defekt
Orange blinkend (1 Hz) • Die Temperatur ist zu hoch	• Die Leistung ist zu hoch• Der Strom ist zu hoch• Der Lüfter ist zu langsam• Die Spannung ist zu niedrig
Aus Das Netzteil ist aus

Node

Dieser Abschnitt enthält Informationen zu den Komponenten im Node. Diese Komponenten gelten für beide Nodes.

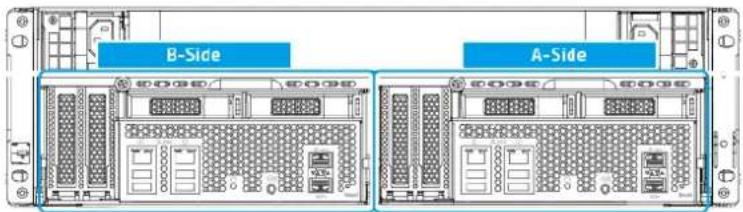

Rückseite

Nr.	Komponente Nr. Komponente
1	Ethernet Port 1 (10GbE SFP+) 6 USB 3.2 Gen 2 Typ-A Ports
2	Ethernet Port 2 (10GbE SFP+) 7 2,5 Gigabit-Ethernet-Port 2
3	COM-Port	8 PCIe 3.0 x4 Steckplatz 1
	AnmerkungDieser Port ist nur für technische Zwecke bestimmt.
4	Netzschalter 9 PCIe 3.0 x8 Steckplatz 2
5	2,5 Gigabit-Ethernet-Port 1 - -

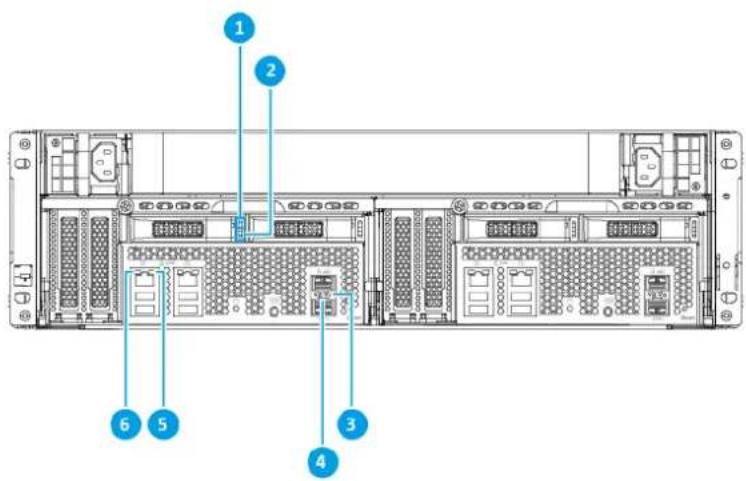

LEDs an der Rückseite

Nr.	Komponente Nr. Komponente
1	Laufwerk-Status-LED 4 10 Gigabit Ethernet Geschwindigkeit LED
2	Laufwerk Aktivitäten-LED 5 2,5 Gigabit Ethernet Aktivität LED
3	10 Gigabit Ethernet Aktivität LED 6 2,5 Gigabit Ethernet Geschwindigkeit LED

LED Status Beschreibung
Laufwerkstatus Grün Das Laufwerk	ist bereit.
	Rot Es ist ein Lese/Schreibfehler auf einem Laufwerk aufgetreten.
	Blinkt alle 5 Sekunden rot Ein Laufwerk wird im Betriebssystem gesucht.
	Aus • Kein Laufwerk erkannt.	• Das Laufwerk ist nicht initialisiert.
Laufwerkaktivität Grün Das Laufwerk	k ist bereit.
	Blinkt grün Auf das Laufwerk wird zugegriffen.
	Aus	Es wurde keine Laufwerkaktivität erkannt.
10 Gigabit Ethernet Anschlussgeschwindigkeit	Grün Die Netzwerkverbindung wird mit 10 Gbps betrieben.
	Aus	Die Netzwerkverbindung wird nicht mit 10 Gbps betrieben.
10 Gigabit Ethernet Anschlussaktivität	Orange	Der Netzwerklink ist aktiv.
	Orange blinkend	Die Daten werden übertragen.
	Aus	Es gibt keinen Netzwerklink.
2,5 Gigabit Ethernet Anschlussgeschwindigkeit	Grün Die Netzwerkverbindung wird mit 2,5 Gbps betrieben.
	Orange	• Die Netzwerkverbindung wird mit 1 Gbps betrieben.• Die Netzwerkverbindung wird mit 100 Mbps betrieben.
	Aus	Die Netzwerkverbindung wird mit 10 Mbps betrieben.
2,5 Gigabit Ethernet Anschlussaktivität	Orange	Eine Netzwerkverbindung wurde erstellt.
	Blinkt orange	Es findet ein Zugriff auf das NAS über das Netzwerk statt.
	Aus	Es gibt keine Netzwerkverbindung.

Speichernode Netzschalter

Aktion	Benutzeraktion	Ergebnis
Einschalten	Taste 1,5 Sekunden lang gedrückt halten.	Die OLED-Anzeige wird eingeschaltet.Der Node wird eingeschaltet.
AktionBenutzeraktionErgebnis
Ausschalten 5 Sekunden lang gedrückt halten. Der Node wird ausgeschaltet.
Ausschalten erzwingen Taste 10 Sekunden lang gedrückt halten.		Der Node wird ausgeschaltet. WarnungVerwenden Sie diese Methode nur, wenn der Speichercontroller nicht mehr reagiert. Diese Aktion kann zu Datenverlust führen.

Reset-Taste

AktionBenutzeraktionErgebnis
Grundlegende Systemrücksetzung	Taste 3 Sekunden lang gedrückt halten.	Folgende Einstellungen werden auf die Standardwerte zurückgesetzt:Systemadministratorkennwort: MAC-Adresse von Adapter 1 ohne Sonderzeichen. Wenn die MAC-Adresse von Adapter 1 beispielsweise 11:22:33:44:55:66 lautet, ist das Administratorkennwort 112233445566.TippSie können die MAC-Adresse von Adapter 1 mit Qfinder Pro ermitteln. Ein Etikett, das am Gerät angebracht ist, listet die Adresse ebenfalls als MAC1 auf.TCP/IP-Konfiguration:IP-Adresseinstellungen automatisch über DHCP beziehenJumbo Frames deaktivierenWenn die Portbündelung aktiviert ist (nur Multi-LAN-Modelle), wird der Portbündelungsmodus auf „Aktive Sicherung (Ausfallschutz)“ zurückgesetzt.Systemport: 8080 (Systemserviceport)Sicherheitsstufe: Niedrig (alle Verbindungen erlauben)LCD-Anzeigekennwort: (leer)VLAN: Deaktiviert
Erweiterte Systemrücksetzung	Taste 15 Sekunden lang gedrückt halten.	Die werkseitigen Standardeinstellungen werden wiederhergestellt.Um alte Daten nach einer erweiterten Systemrücksetzung abzurufen, stellen Sie die frühere Ordnerstruktur auf dem NAS wieder her.

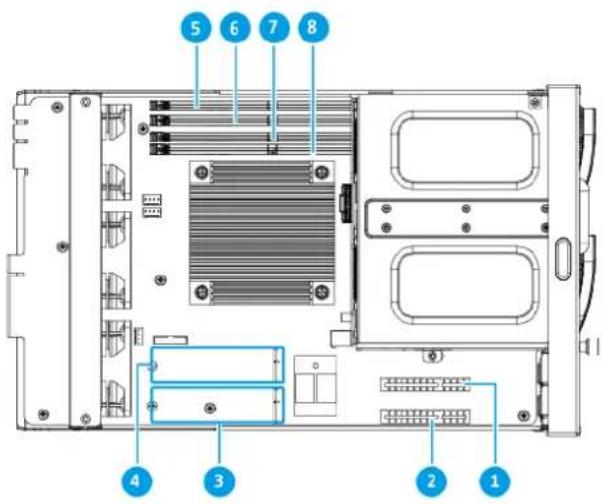

Systemplatine

5 6 7 8 4 3 2 1

Nr.	Komponente Nr. Komponente
1 PCIe	3.0 x4 Steckplatz 1 5 Speichersteckplatz 4
2 PCIe	3.0 x8 Steckplatz 2 6 Speichersteckplatz 3
3 M.2-	SSD-Steckplatz 1 7 Speichersteckplatz 2
4 M.2-	SSD-Steckplatz 2 8 Speichersteckplatz 1

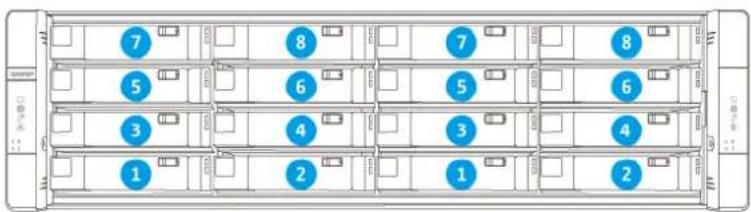

Laufwerksnummerierung

7 8 7 8 5 6 5 6 3 4 3 4 1 2 1 2

3,5-Zoll Laufwerksschächte an der Vorderseite

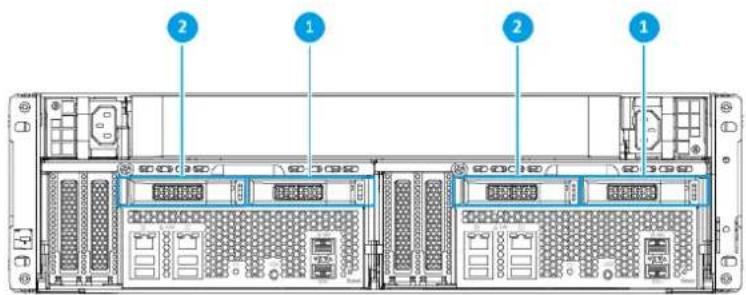

2,5-Zoll Laufwerksschächte an der Rückseite

Sicherheitsinformationen

Die folgenden Anweisungen helfen, die persönliche Sicherheit und die Sicherheit der Umwelt zu gewährleisten. Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie irgendwelche Tätigkeiten ausführen.

Allgemeine Anweisungen

• Das Gerät sollte an einem sicheren Ort mit eingeschränktem Zugriff aufbewahrt werden, der mit einem Werkzeug, Schloss, und Schlüssel oder einem anderen Sicherheitsmittel gesteuert wird.
• Nur qualifizierte, sachkundige und autorisierte Personen mit Kenntnissen aller Einschränkungen, Sicherheitsvorkehrungen sowie Installations- und Wartungsverfahren sollten physischen Zugang zum Gerät haben.
• Um mögliche Verletzungen oder Schäden an Komponenten zu vermeiden, stellen Sie sicher, dass die Laufwerke und andere interne Systemkomponenten abgekühlt sind, bevor Sie sie berühren.
• Beachten Sie die Verfahren zur elektrostatischen Entladung (ESD), um mögliche Verletzungen oder Schäden an Komponenten zu vermeiden.

Strom

- Um das Risiko von Bränden oder Stromschlägen zu verringern, stellen Sie sicher, dass Sie das Netzkabel nur an eine ordnungsgemäß geerdete Steckdose anschließen.

Geräte mit redundanter Stromversorgung können ein oder mehrere Netzteilkabel (PSU) haben. Um schwere Verletzungen zu vermeiden, muss ein geschulter Servicetechniker vor der Installation oder dem Austausch von Systemkomponenten alle Netzteilkabel vom Gerät trennen.

Systembatterie

• Um eine mögliche Explosion der Batterie zu vermeiden, die zu Verletzungen oder Schäden an Komponenten führt, stellen Sie sicher, dass Sie die vorhandene Batterie durch eine Batterie des gleichen Typs ersetzen.
• Entsorgen Sie gebrauchte Batterien richtig gemäß den örtlichen Vorschriften oder den Anweisungen des Batterieherstellers.

Bewegliche Teile

•

Sich bewegende Lüfterflügel: Halten Sie Ihre Körperteile von sich bewegenden Lüfterflügeln fern, während das Gerät an eine Stromquelle angeschlossen ist.

•

Bewegliche Komponenten: Halten Sie Ihre Körperteile von anderen beweglichen Komponenten fern.

Installationsanforderungen

Kategorie Komponente
Umgebung • Raumtemperatur: 0°C bis 40°C (32°F bis	104°F)
	• Nicht kondensierende relative Luftfeuchtigkeit: 5% bis 95%
	• Feuchtkugeltemperatur: 27°C (80,6°F)
	• Ebene, antistatische Oberfläche, wo das Gerät weder direktem Sonnenlicht noch Flüssigkeiten oder Chemikalien ausgesetzt ist
	• Frei von Gegenständen, welche die Belüftung des NAS behindern oder Druck auf das NAS oder das Netzkabel ausüben können
	Eingeschränkter Zugriff
	• Das NAS sollte an einem sicheren Ort mit eingeschränktem Zugriff aufbewahrt werden, der mit einem Werkzeug, Schloss und Schlüssel oder einem anderen Sicherheitsmittel gesteuert wird.
	• Nur qualifizierte, geschulte und autorisierte NAS-Administratoren, die über alle Einschränkungen, Sicherheitsvorkehrungen sowie Installations-und Wartungsverfahren informiert sind, sollten physischen Zugriff auf das NAS haben.
Hardware und Peripheriegeräte • Speicherlaufwerke	Eine Liste kompatibler Erweiterungskarten finden Sie unter:https://www.qnap.com/compatibility.• Netzwerkkabel
Werkzeuge • Phillips #1- oder #2-Schraubendreher	• Antistatik-Armband

Das NAS einrichten

Wichtig

Lesen Sie alle Sicherheitsbestimmungen und Informationen in den Sicherheitsinformationen sorgfältig durch, bevor Sie das NAS einrichten oder NAS Komponenten installieren.

1. Stellen Sie Ihren NAS in einer Umgebung auf, welche den Anforderungen entspricht. Weitere Informationen finden Sie unter Installationsanforderungen.

2. Installieren Sie die Laufwerke. Weitere Informationen finden Sie in den folgenden Themen:

• 3,5-Zoll Festplatten in 3,5-Zoll Einsätzen installieren
- 2,5-Zoll Festplatten oder Solid-State-Drives in 3,5-Zoll Einsätzen installieren
• 2,5-Zoll Festplatten in 2,5-Zoll Einsätzen installieren
• M.2-Solid-State-Drives auf der Systemplatine installieren

Eine Liste kompatibler Laufwerke und Erweiterungskarten finden Sie unter https://www.qnap.com/en/ compatibility/.

1. Installieren Sie Erweiterungskarten.
   Weitere Informationen finden Sie unter Erweiterungskarten installieren.

2. Speichermodule installieren.
   Weitere Informationen finden Sie unter Speichermodule ersetzen.

3. Schließen Sie Netzteil und alle erforderlichen Kabel an.

4. Schalten Sie das NAS ein. Weitere Informationen finden Sie unter Tasten an der Vorderseite.

5. Installieren Sie QuTS hero. Weitere Informationen finden Sie unter QuTS hero Installation.

6. Melden Sie sich bei QuTS hero an.

3. Installation und Konfiguration

Dieses Kapitel beschreibt die Schritte zur Installation und Konfiguration von Hardware und Firmware.

Dieser Abschnitt enthält Informationen zum Entfernen oder Installieren der Nodes, Laufwerke, Erweiterungskarten, Netzteile und Speichermodule.

Einen Node entfernen

1. Schalten Sie das NAS aus.

2. Ziehen Sie das Netzkabel aus der Steckdose.

3. Stecken Sie alle Kabel und sonstige externe Komponenten ab.

4. Entfernen Sie den Node.

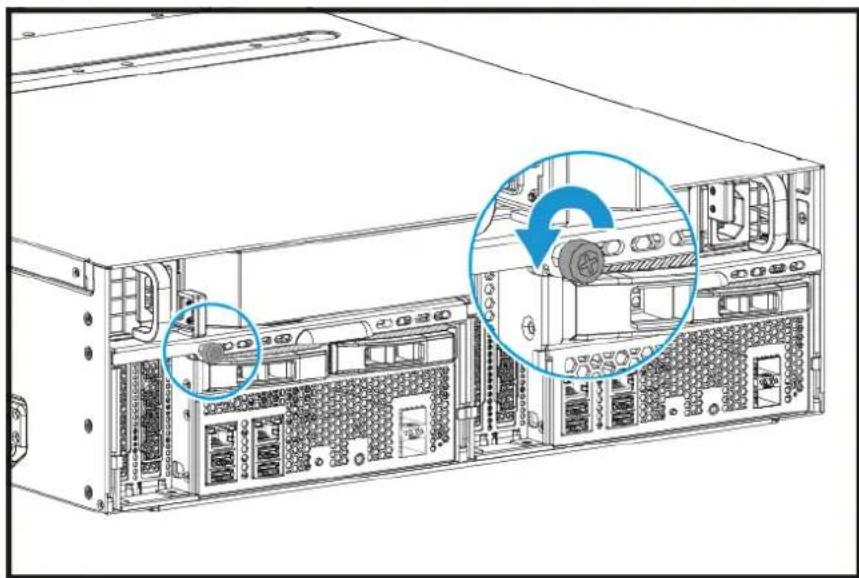

a. Lösen Sie die Schraube.

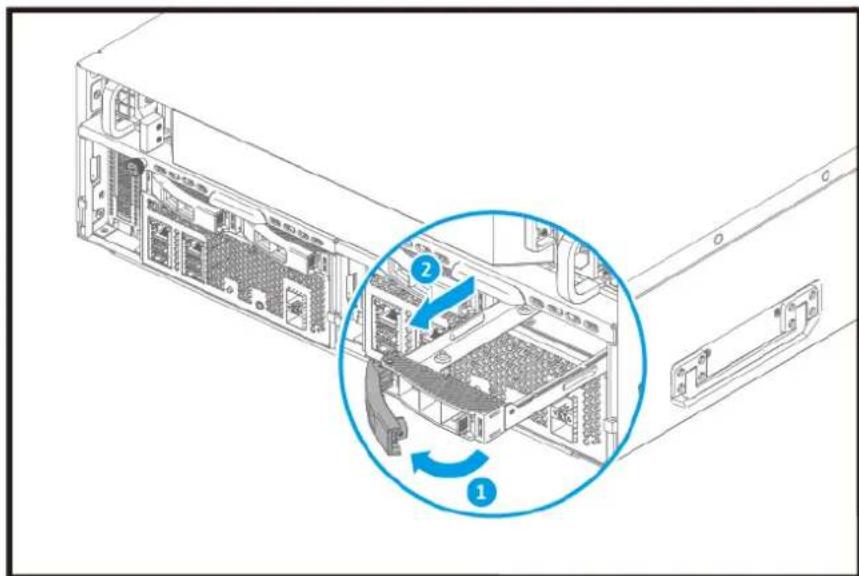

b. Ziehen Sie am Griff, um den Node herauszuziehen.

Installation eines Node

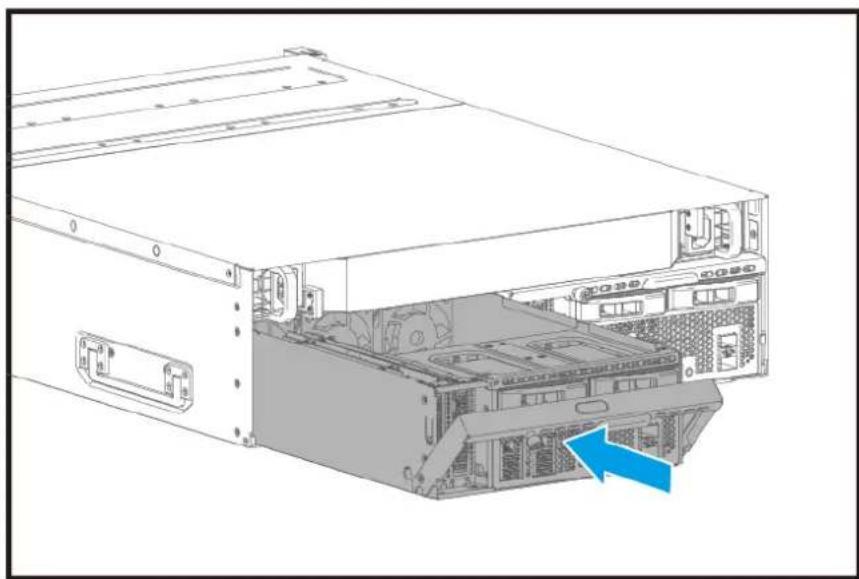

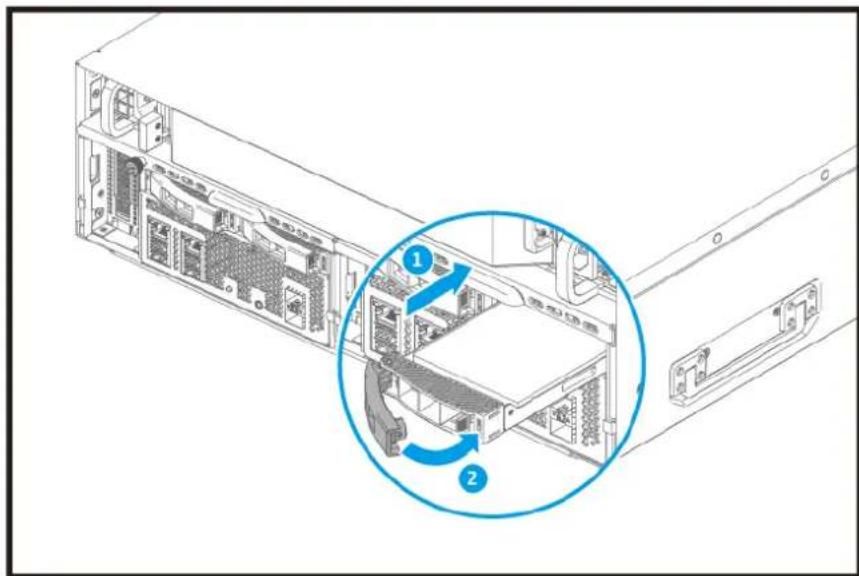

1. Schieben Sie den Node in das NAS ein.

a. Setzen Sie den Node in das Gehäuse ein.
b. Drücken Sie den Griff nach oben.

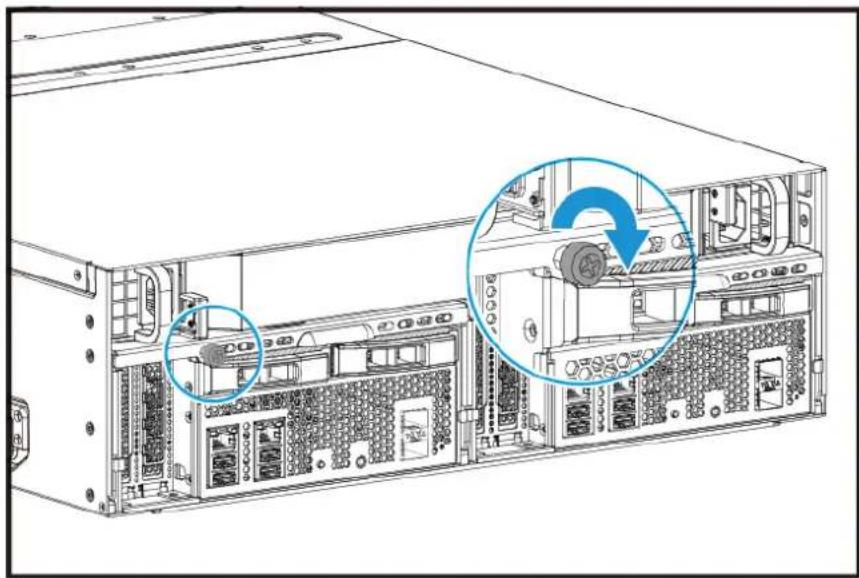

1. Ziehen Sie die Schraube an.

1. Schließen Sie alle Kabel und externen Komponenten wieder an.
2. Schließen Sie das Netzkabel an die Steckdose an.
3. Schalten Sie das NAS ein.

Laufwerkinstallation

Das GM-1000 ist kompatibel mit 3,5-Zoll Festplatten, 2,5-Zoll Festplatten, 2,5-Zoll Solid-State-Drives und M. 2-Solid-State-Drives.

3,5-Zoll Festplatten in 3,5-Zoll Einsätzen installieren

Warnung

• Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.
• Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.

Sich bewegende Lüfterflügel: Halten Sie Ihre Hände und andere Körperteile von sich bewegenden Lüfterflügeln fern.

Andere bewegliche Komponenten: Halten Sie Ihre Hände und andere Körperteile von anderen beweglichen Komponenten fern.

1. Schalten Sie das NAS aus.

2. Entfernen Sie den Laufwerkseinsatz.

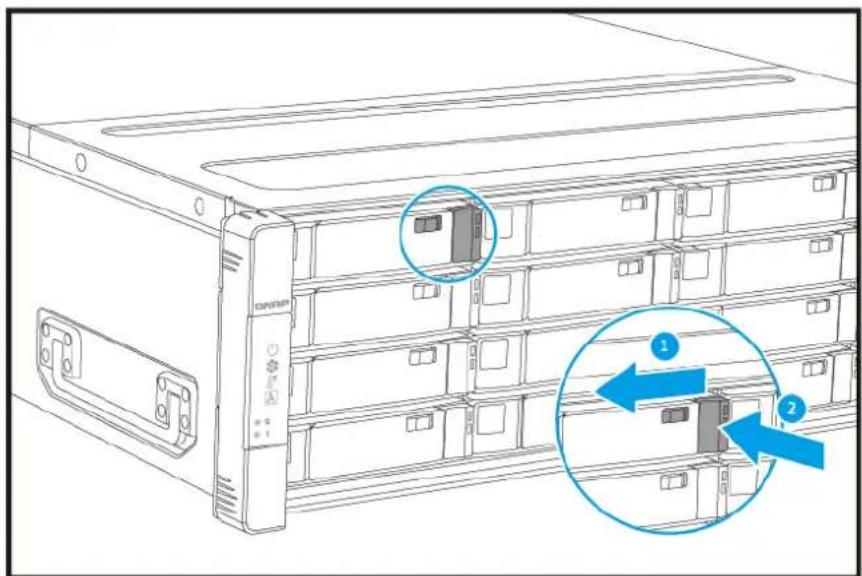

a.Schieben Sie die Verriegelung nach links.

b. Drücken Sie auf die Taste, um den Griff des Laufwerkeinsatzes zu entriegeln.

c.Ziehen Sie den Einsatz heraus.

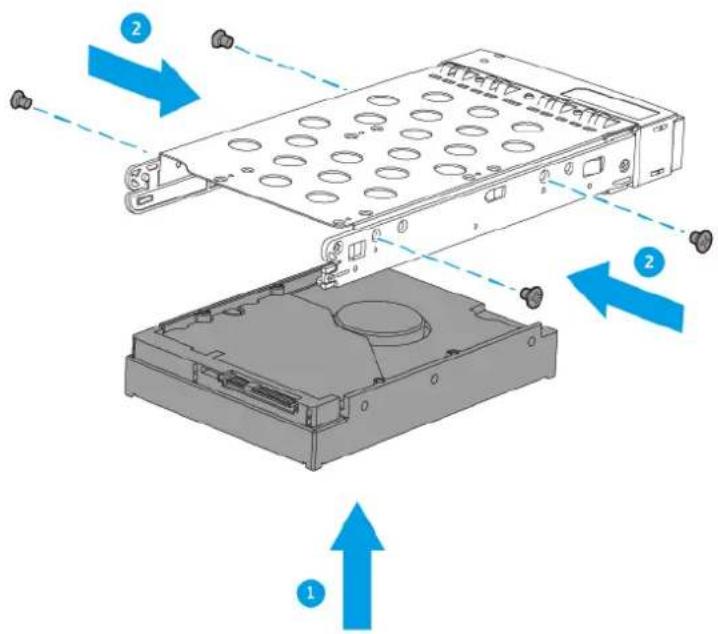

1. Setzen Sie ein Laufwerk in dem Einsatz ein.

a. Setzen Sie die Festplatte in den Einsatz ein, sodass die Löcher an den Seiten der Festplatte an den Löchern in den Seiten des Einsatzes ausgerichtet sind.

b.Bringen Sie die Schraube an.

1. Schieben Sie den Einsatz in den Schacht ein.

a. Setzen Sie den Einsatz in den Laufwerkschacht ein.

b. Drücken Sie den Griff.

c.Schieben Sie die Verriegelung nach rechts.

5.Schalten Sie das NAS ein.

2,5-Zoll Festplatten oder Solid-State-Drives in 3,5-Zoll Einsätzen installieren

Warnung

• Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.
• Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.

Sich bewegende Lüfterflügel: Halten Sie Ihre Hände und andere Körperteile von sich bewegenden Lüfterflügeln fern.

Andere bewegliche Komponenten: Halten Sie Ihre Hände und andere Körperteile von anderen beweglichen Komponenten fern.

1. Schalten Sie das NAS aus.
2. Entfernen Sie den Laufwerkseinsatz.

a. Schieben Sie die Verriegelung nach links.

b. Drücken Sie auf die Taste, um den Griff des Laufwerkeinsatzes zu entriegeln.
c. Ziehen Sie den Einsatz heraus.

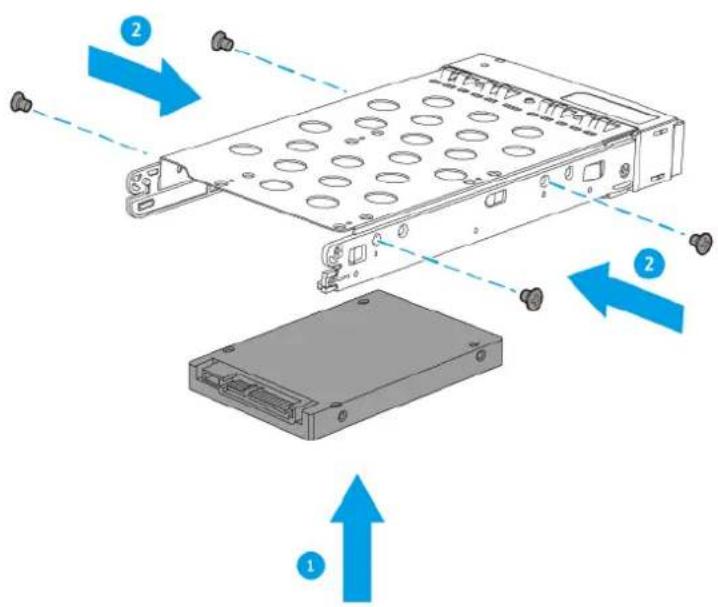

1. Setzen Sie ein Laufwerk in dem Einsatz ein.

a. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind.

b.Bringen Sie die Schraube an.

4.Schieben Sie den Einsatz in den Schacht ein.

a. Setzen Sie den Einsatz in den Laufwerkschacht ein.

b. Drücken Sie den Griff.

c. Schieben Sie die Verriegelung nach rechts.

1. Schalten Sie das NAS ein.

2,5-Zoll Festplatten in 2,5-Zoll Einsätzen installieren

Warnung

- Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.

- Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.

Sich bewegende Lüfterflügel: Halten Sie Ihre Hände und andere Körperteile von sich bewegenden Lüfterflügeln fern.

Andere bewegliche Komponenten: Halten Sie Ihre Hände und andere Körperteile von anderen beweglichen Komponenten fern.

1. Schalten Sie das NAS aus.

2. Entfernen Sie den Laufwerkseinsatz.

a. Ziehen Sie am Griff, um den Laufwerkeinsatz zu entriegeln.

b. Ziehen Sie den Einsatz heraus.

1. Setzen Sie ein Laufwerk in dem Einsatz ein.

a. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind.

b.Bringen Sie die Schraube an.

4.Schieben Sie den Einsatz in den Schacht ein.

a. Setzen Sie den Einsatz in den Laufwerkschacht ein.

b. Drücken Sie den Griff.

1. Schalten Sie das NAS ein.

M.2-Solid-State-Drives auf der Systemplatine installieren

Das GM-1000 verfügt über zwei M.2 SSD Steckplätze auf der Systemplatine. Eine Liste kompatibler M.S. SSDs finden Sie unter http://www.qnap.com/compatibility.

Warnung

• Die folgenden Schritte dürfen nur von qualifiziertem Personal durchgeführt werden. Die Nichtbeachtung der Anweisungen kann schwere Verletzungen oder den Tod zur Folge haben.
- Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.

Sich bewegende Lüfterflügel: Halten Sie Ihre Hände und andere Körperteile von sich bewegenden Lüfterflügeln fern.

Andere bewegliche Komponenten: Halten Sie Ihre Hände und andere Körperteile von anderen beweglichen Komponenten fern.

1. Entfernen Sie den Node. Weitere Informationen finden Sie unter Einen Node entfernen.

2. Installieren Sie die M.2 SSD.

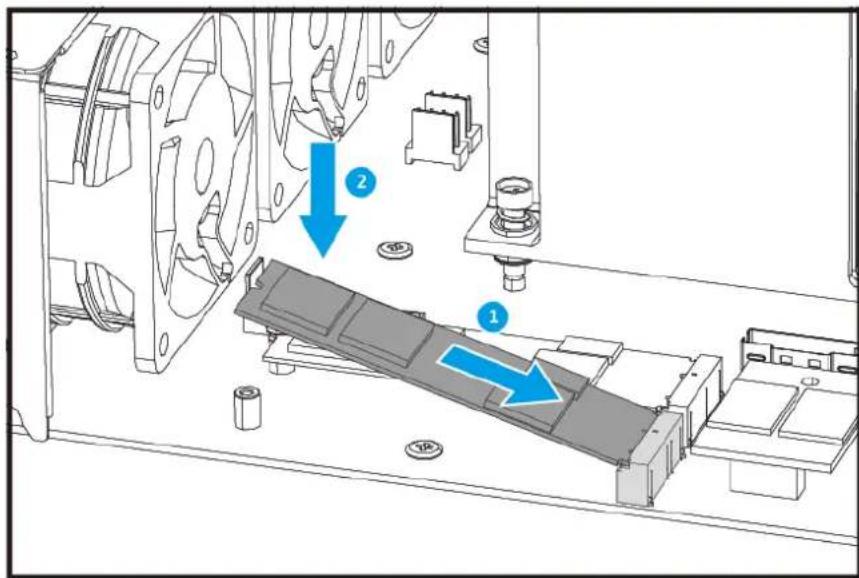

a. Setzen Sie die M.2 SSD in den Steckplatz ein.

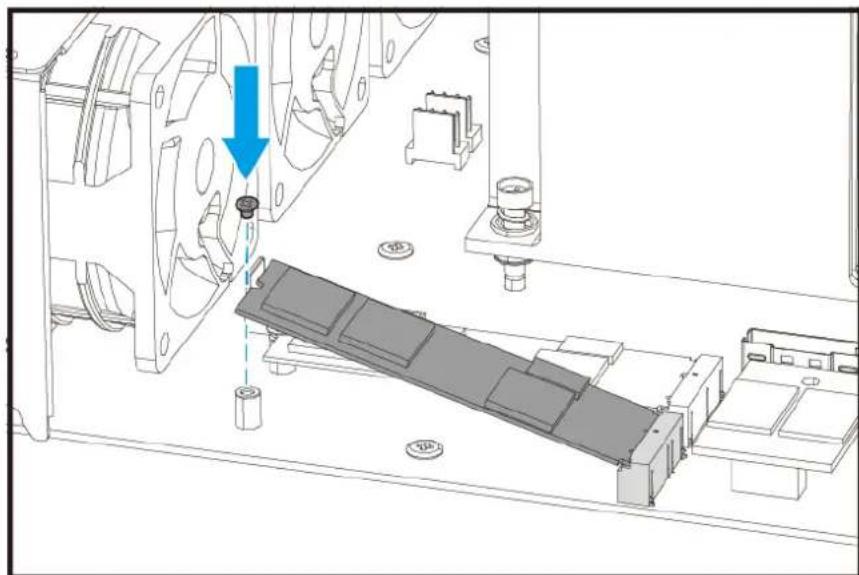

b. Schrauben Sie die Schraube fest.

3. Installieren Sie den Node.

Weitere Informationen finden Sie unter Installation eines Node.

Erweiterungskarten installieren

Das GM-1000 unterstützt ausgewählte Erweiterungskarten, die teilweise QNAP PCIe-Halterungen erfordern. Über die Firmenwebsite gekaufte QNAP-Erweiterungskarten werden mit passenden Halterungen für das GM-1000 geliefert.

Warnung

• Die folgenden Schritte dürfen nur von qualifiziertem Personal durchgeführt werden. Die Nichtbeachtung der Anweisungen kann schwere Verletzungen oder den Tod zur Folge haben.
- Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.

•

Sich bewegende Lüfterflügel: Halten Sie Ihre Hände und andere Körperteile von sich bewegenden Lüfterflügeln fern.

•

Andere bewegliche Komponenten: Halten Sie Ihre Hände und andere Körperteile von anderen beweglichen Komponenten fern.

1. Überprüfen Sie auf der QNAP-Webseite, welche Erweiterungskarten und Halterungen von Ihrem Modell unterstützt werden.

a. Wechseln Sie zu www.qnap.com/compatibility.
b. Klicken Sie auf Nach NAS suchen.
c. Geben Sie die Anzahl der Einschübe und das Modell Ihres NAS an.
d. Wählen Sie unter Kategorie den Komponenten- oder Gerätetyp.
e. Suchen Sie in der Liste ein spezifisches Komponenten- oder Gerätemodell.
f. Optional: Klicken Sie auf das entsprechende Symbol Hinweis, um weitere Informationen anzuzeigen.

1. Entfernen Sie den Node.

Weitere Informationen finden Sie unter Einen Node entfernen.

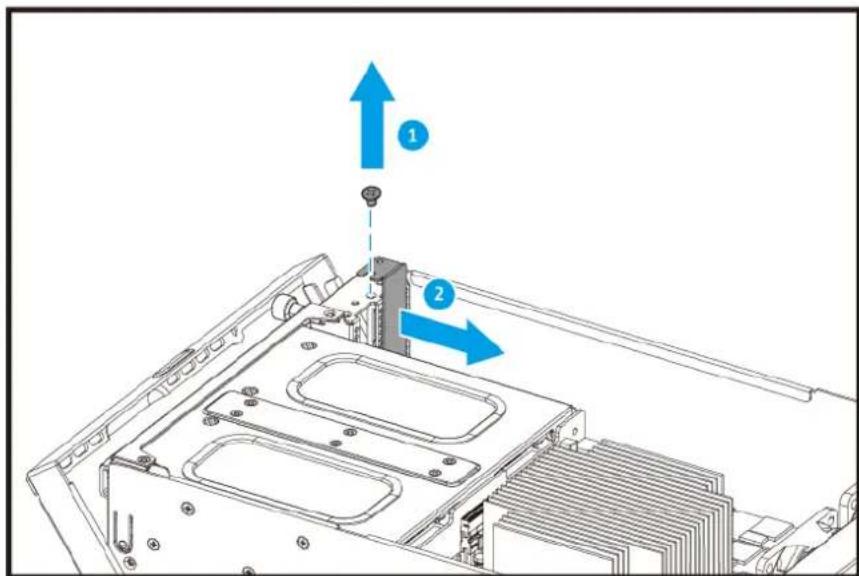

1. Entfernen Sie die PCIe-Abdeckung.

a. Entfernen Sie die Schraube, mit der die Abdeckung an der Halterung befestigt ist.
b. Ziehen Sie die Abdeckung weg vom Steckplatz.

4.Optional: Montieren Sie die QNAP Halterung an der Erweiterungskarte.

a.Entfernen Sie alle Schrauben der bestehenden Halterung.

b.Ziehen Sie die Halterung vorsichtig von der Karte ab.

c.Montieren Sie mit denselben Schrauben die QNAP Halterung an der Karte.

d.Vergewissern Sie sich, dass die Halterung fest sitzt.

1. Installieren Sie die Erweiterungskarte.

a.Halten Sie die Karte an den Rändern.

b.Setzen Sie die Karte in den Steckplatz ein.

c.Schrauben Sie die Schraube fest.

1. Installieren Sie den Node. Weitere Informationen finden Sie unter Installation eines Node.

Speichermodule ersetzen

Verwenden Sie ausschließlich QNAP Speichermodule, um Leistung und Stabilität des Systems zu gewährleisten. Sie können QNAP-Speichermodule von autorisierten Händlern erwerben.

Verwenden Sie ausschließlich QNAP-Module desselben Typs und derselben Kapazität, um Leistung und Stabilität des Systems zu gewährleisten. Sie können QNAP-Speichermodule von autorisierten Händlern erwerben.

Wichtig

Für beste Ergebnisse empfiehlt QNAP die paarweise Installation von Modulen.

• Stellen Sie sicher, dass jedes Paar identische Module verwendet.
• Installieren Sie die Paare nacheinander und folgen Sie den zugewiesenen Steckplätzen für jedes Paar.
• Wenn Sie nur ein Modul installieren, verwenden Sie Steckplatz 1.

Für Details zur Steckplatznummerierung siehe Systemplatine.

Modulpaar Steckplatznummer
Erstes Paar Steckplätze 2 und 4
Zweites Paar Steckplätze 1 und 3

Speichersteckplatz Kanal
1 Kanal A, DIMM1
2 Kanal A, DIMM2
3 Kanal B, DIMM1
4 Kanal B, DIMM2

Warnung

• Die folgenden Schritte dürfen nur von qualifiziertem Personal durchgeführt werden. Die Nichtbeachtung der Anweisungen kann schwere Verletzungen oder den Tod zur Folge haben.
- Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.

Sich bewegende Lüfterflügel: Halten Sie Ihre Hände und andere Körperteile von sich bewegenden Lüfterflügeln fern.

Andere bewegliche Komponenten: Halten Sie Ihre Hände und andere Körperteile von anderen beweglichen Komponenten fern.

1. Entfernen Sie den Node.

Weitere Informationen finden Sie unter Einen Node entfernen.

2.Optional: Entfernen Sie ein vorhandenes Modul.

a. Drücken Sie die Halteklammern gleichzeitig nach außen, um das Modul zu entriegeln.

Warnung

Das Entfernen eines nicht vollständig entriegelten Moduls kann sowohl das Modul wie auch das Motherboard beschädigen.

b. Halten Sie das Modul an den Rändern.

c.Schieben Sie das Modul vorsichtig aus dem Steckplatz heraus.

1. Setzen Sie ein neues Modul ein.

a. Richten Sie die Einkerbung am Modul an der Erhebung im Steckplatz aus.

b. Setzen Sie das Modul in den Steckplatz ein.

c. Vergewissern Sie sich, dass die Metallverbindungen vollständig in den Steckplatz eingeführt sind.

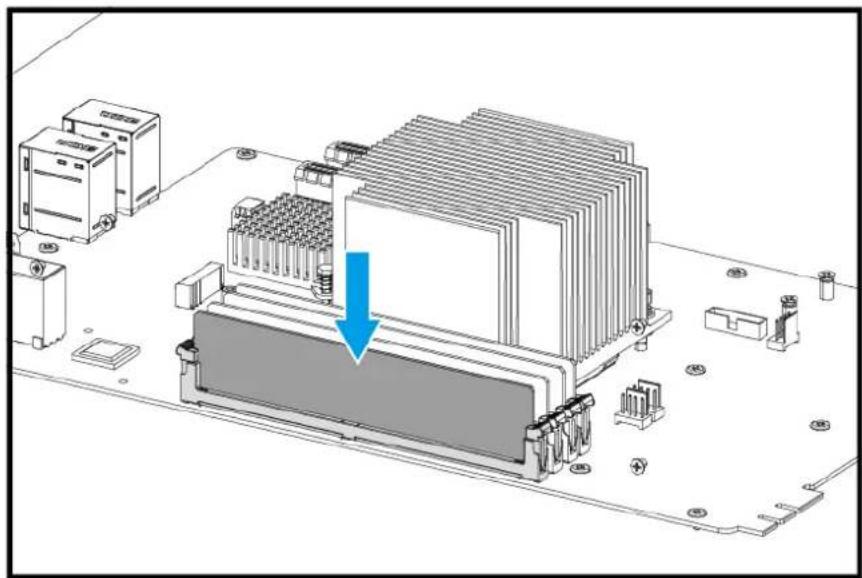

d. Drücken Sie das Modul vorsichtig nach unten, bis die Halteklammern einrasten und das Modul fixieren.

1. Installieren Sie den Node.

Weitere Informationen finden Sie unter Installation eines Node.

1. Vergewissern Sie sich, dass der NAS das Modul erkennt.

a. Melden Sie sich bei QuTS als Administrator an.

b. Gehen Sie zu Systemsteuerung > System > Systemstatus > Hardware-Informationen.

c. Überprüfen Sie den Wert für Gesamtspeicher.

Hot-Swapping redundanter Netzteile

Warnung

Das NAS kann ein oder mehrere Netzteilkabel (PSU) haben. Um schwere Verletzungen zu vermeiden, muss ein geschulter Servicetechniker vor der Installation oder dem Austausch von Systemkomponenten alle Netzteilkabel trennen.

1. Schalten Sie den Node aus.

2. Trennen Sie das Netzkabel von der Steckdose und der PSU, die Sie ersetzen möchten.

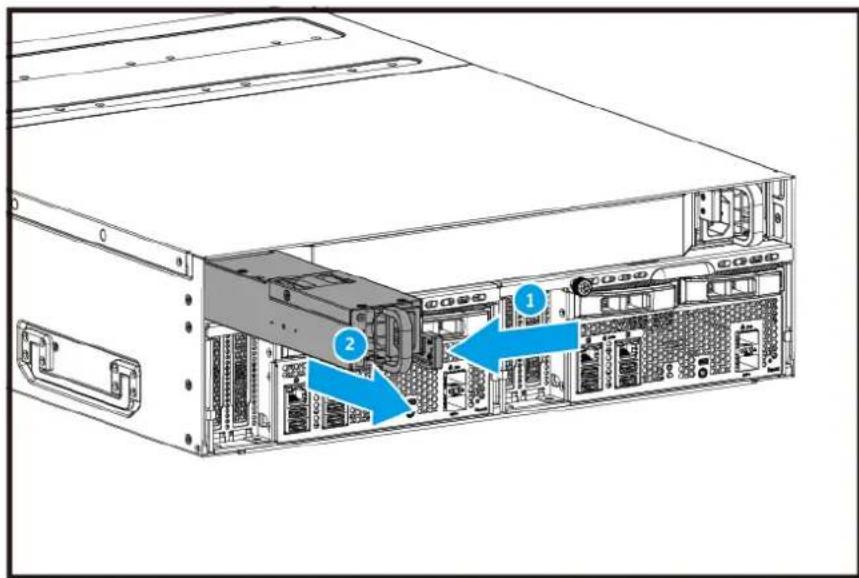

3. Drücken Sie fest die Arretierung am Griff und ziehen Sie die PSU heraus.

1. Setzen Sie die neue PSU ein.

1. Schließen Sie das Netzteil an die PSU und an die Steckdose an.

2. Schalten Sie den Speichercontroller ein.

Erweiterungsgeräte installieren

Das GM-1000 unterstützt SAS Erweiterungseinheiten, SATA Erweiterungseinheiten, SATA JBOD Erweiterungseinheiten und USB Erweiterungseinheiten. Einzelheiten finden Sie in der unten stehenden Tabelle.

Sie können Speichererweiterungszubehör von QNAP oder einem autorisierten Händler erwerben.

Weitere Informationen finden Sie unter https://shop.qnap.com/.

Die Liste der kompatiblen Erweiterungseinheiten und die maximale Anzahl der verwendbaren Erweiterungseinheiten finden Sie unter http://www.qnap.com/go/compatibility-expansion.

Erweiterungseinheit Modell Beschreibung Erforderliches Zubehör
REXP-1620U-RP • Verwendet eine	SAS 12 Gbit/s(SFF-8644) Schnittstelle• Unterstützt SAS/SATA HDD/SSD	• SAS-12G2ESpeichererweiterungskarte• Mini-SAS SFF-8644 Kabel• RAIL-A03-57
REXP-1220U-RP • Verwendet eine	SAS 12 Gbit/s(SFF-8644) Schnittstelle• Unterstützt SAS/SATA HDD/SSD	• SAS-12G2ESpeichererweiterungskarte• Mini-SAS SFF-8644 Kabel• RAIL-A03-57
REXP-1610U-RP • Verwendet eine	SAS 6 Gbit/s(SFF-8644) Schnittstelle• Unterstützt SATA/HDD/SSD	• SAS-12G2ESpeichererweiterungskarte• Mini-SAS SFF-8644 Kabel• RAIL-A03-57
REXP-1210U-RP • Verwendet eine	SAS 6 Gbit/s(SFF-8644) Schnittstelle• Unterstützt SATA/HDD/SSD	• SAS-12G2ESpeichererweiterungskarte• Mini-SAS SFF-8644 Kabel• RAIL-A03-57
TL-D400S • Verwendet eine SAS 6	Gbit/s(SFF-8088) Schnittstelle• Unterstützt SATA/HDD/SSD	• 1 x SFF-8088 Anschlusskabel• QXP-400eS-A1164 Host Bus Adapter
TL-D800S • Verwendet eine SAS 6	Gbit/s(SFF-8088) Schnittstelle• Unterstützt SATA/HDD/SSD	• 2 x SFF-8088 Anschlusskabel• QXP-800eS-A1164 Host Bus Adapter
TL-D1600S • Verwendet eine SAS 6	Gbit/s(SFF-8088) Schnittstelle• Unterstützt SATA/HDD/SSD	• 4 x SFF-8088 auf SFF-8644 Anschlusskabel• QXP-1600eS Host Bus Adapter
TL-R400S • Verwendet eine SAS 6	Gbit/s(SFF-8088) Schnittstelle• Unterstützt SATA/HDD/SSD	• 1 x SFF-8088 Anschlusskabel• QXP-400eS-A1164 Host Bus Adapter• RAIL-B02
TL-R1200S-RP • Verwendet eine SAS 6	SAS 6 Gbit/s(SFF-8088) Schnittstelle• Unterstützt SATA/HDD/SSD	• 3 x SFF-8088 auf SFF-8644 Anschlusskabel• QXP-1600eS Host Bus Adapter• RAIL-B02
TR-002 • Verwendet eine USB 3.2	Gen2 Typ-C Schnittstelle• Unterstützt SATA Laufwerke	USB 3.2 Gen 2 Typ-A auf Typ-C Kabel
TR-004 • Verwendet eine USB 3.2	Gen1 Typ-C Schnittstelle• Unterstützt SATA Laufwerke	USB 3.2 Gen 2 Typ-A auf Typ-C Kabel
TR-004U • Verwendet eine USB 3.2	Gen1 Typ-C Schnittstelle• Unterstützt SATA Laufwerke	• USB 3.2 Gen 1 Typ-A auf Typ-C Kabel• RAIL-B02
TL-D800C • Verwendet eine USB 3.2	Gen2 Typ-C Schnittstelle• Unterstützt SATA Laufwerke	USB 3.2 Gen 2 Typ-A auf Typ-C Kabel
TL-R1200C-RP • Verwendet eine USB 3.2	Gen2 Typ-C Schnittstelle• Unterstützt SATA Laufwerke	• USB 3.2 Gen 2 Typ-A auf Typ-C Kabel• RAIL-B02

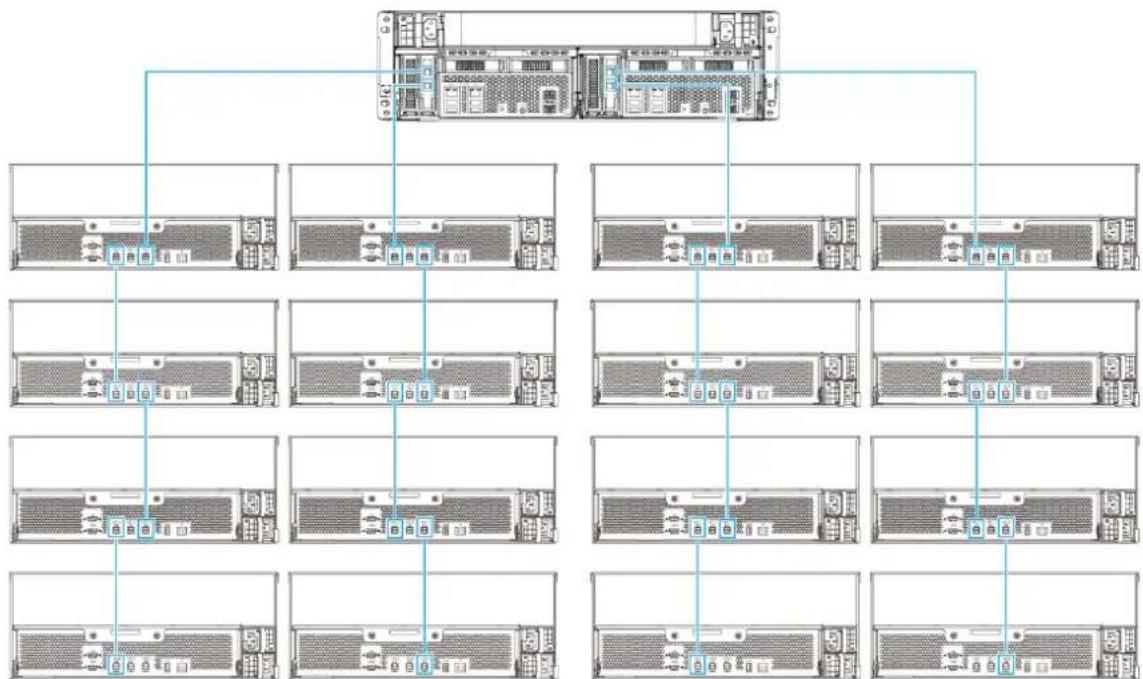

SAS-Erweiterungsgeräte anschließen

1. Installieren Sie eine Speichererweiterungskarte im PCIe-Steckplatz. Weitere Informationen finden Sie unter Erweiterungskarten installieren.
2. Schließen Sie die Erweiterungsgeräte unter Verwendung der folgenden Topologie an das NAS an.

1. Schalten Sie die Erweiterungsgeräte ein.

2. Stellen Sie sicher, dass die Erweiterungsgeräte vom NAS erkannt werden.

a. Melden Sie sich bei QuTS hero als Administrator an.

b. Wechseln Sie zu Hauptmenü > Speicher & Snapshots > Übersicht > Speicher > System.

c. Stellen Sie sicher, dass die Erweiterungsgeräte aufgelistet sind.

SATA-Erweiterungsgeräte anschließen

1. Schalten Sie das NAS aus.

2. Installieren Sie einen Host Bus Adapter im PCIe-Steckplatz.

Anmerkung

Das QNAP QXP Host Bus Adapter ist für den Anschluss von SATA JBOD Gehäusen an ein Host Gerät erforderlich. Host Bus Adapter von Drittanbietern sind nicht mit QNAP JBOD-Gehäusen kompatibel.

Weitere Informationen finden Sie unter Erweiterungskarten installieren.

1. Schließen Sie die Erweiterungsgeräte unter Verwendung der folgenden Topologie an das NAS an.

1. Schalten Sie die SATA JBOD Erweiterungseinheiten ein.

2. Schalten Sie den NAS ein.

3. Stellen Sie sicher, dass die Erweiterungsgeräte vom NAS erkannt werden.

a. Melden Sie sich bei QuTS hero als Administrator an.

b. Wechseln Sie zu Hauptmenü > Speicher & Snapshots > Übersicht > Speicher > System.

c. Stellen Sie sicher, dass die Erweiterungsgeräte aufgelistet sind.

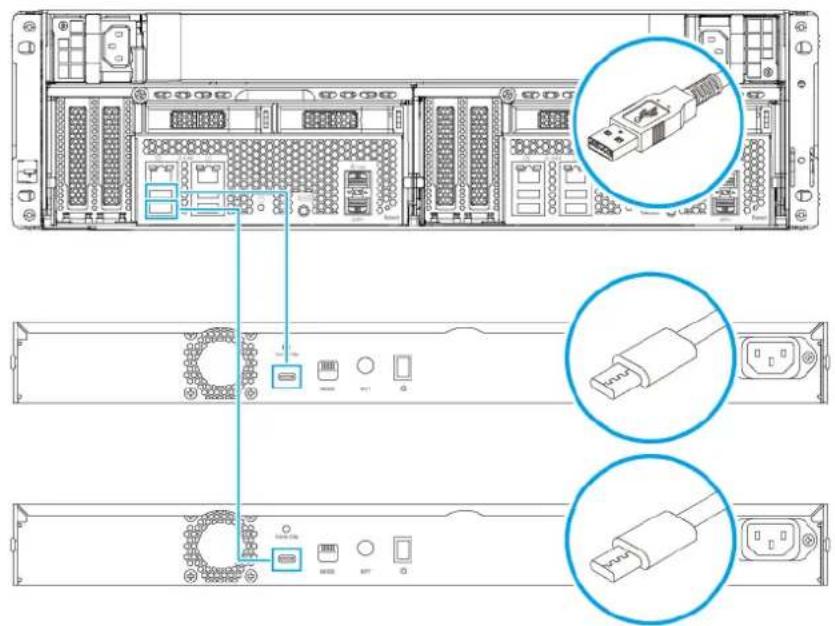

USB-Erweiterungsgeräte anschließen

Für den Anschluss des GM-1000 an USB-Erweiterungsgeräte sind USB Typ-A auf USB Typ-C Kabel erforderlich. Einzelheiten zum erforderlichen Zubehör finden Sie unter Erweiterungsgeräte installieren.

1. Schließen Sie das Erweiterungsgerät an das NAS an.

a. Schließen Sie das USB-Kabel an einen USB 3.2 Gen 1 Typ-A Anschluss am NAS an.

1. Schalten Sie die Erweiterungsgeräte ein.

2. Stellen Sie sicher, dass die Erweiterungsgeräte vom NAS erkannt werden.

a. Melden Sie sich bei QuTS hero als Administrator an.

b. Wechseln Sie zu Hauptmenü > Speicher & Snapshots > Übersicht > Speicher > System.

c. Stellen Sie sicher, dass die Erweiterungsgeräte aufgelistet sind.

QuTS hero Installation

Das GM-1000 verwendet das QNAP QuTS hero Betriebssystem. Sie können QuTS hero auf folgende Weisen installieren:

Methode Beschreibung Anforderungen
Installation mittels Qfinder Pro (empfohlen)	Wenn der NAS mit Ihrem lokalen Netzwerk verbunden ist, können Sie wie folgt vorgehen:• Lokalisieren Sie den NAS mithilfe von Qfinder Pro.• Befolgen Sie die Schritte der intelligenten Installationsanleitung.Weitere Informationen finden Sie unter Installation von QuTS hero mit Qfinder Pro.	• Computer• Netzwerkkabel• Qfinder Pro-Installationsprogramm
Cloud-Installation Wenn der NAS mit dem Internet verbunden ist, können Sie wie folgt vorgehen:• Scannen Sie den QR-Code auf dem NAS.• Geben Sie den Cloud-Schlüssel an.• Melden Sie sich bei Ihrem myQNAPcloud-Konto an.Weitere Informationen finden Sie unter QuTS hero mittels Cloud-Schlüssel installieren	• Computer oder Mobilgerät• myQNAPcloud-Konto• Cloud-Schlüssel

Installation von QuTS hero mit Qfinder Pro

Warnung

Bei der Installation von QuTS hero werden sämtliche Daten auf den Laufwerken gelöscht. Sichern Sie Ihre Daten, bevor Sie fortfahren.

Anmerkung

Sie können jederzeit zum QTS Betriebssystem zurückkehren. Weitere Informationen hierzu finden Sie im QuTS hero Benutzerhandbuch.

1. Schalten Sie das NAS ein.
2. Verbinden Sie das NAS mit Ihrem lokalen Netzwerk (LAN).
3. Führen Sie Qfinder Pro auf einem mit diesem LAN verbundenen Computer aus.

Anmerkung

Qfinder Pro können Sie hier herunterladen: https://www.qnap.com/utilities.

1. Suchen Sie das NAS in der Liste und klicken Sie doppelt auf den Namen oder die IP-Adresse. Die Intelligente Installationsanleitung wird im Standardbrowser geöffnet.
2. Klicken Sie auf Intelligente Installationsanleitung starten.

3. Geben Sie die folgenden Informationen an.

4. NAS Name: Geben Sie einen Namen mit 1-14 Zeichen Länge an. Der Name kann Groß- und Kleinbuchstaben (A-Z, a-z), Ziffern (0-9) und Bindestriche (-) enthalten, darf jedoch nicht mit einem Bindestrich enden.

5. Passwort: Geben Sie ein Administratorpasswort mit 1-64 Zeichen Länge an. Das Passwort kann jedes beliebige ASCII-Zeichen enthalten.

6. Klicken Sie auf Weiter.

7. Stellen Sie Zeitzone, Datum und Uhrzeit ein.

Tipp QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt.

1. Klicken Sie auf Weiter.
2. Wählen Sie IP-Adresse automatisch beziehen (DHCP).
3. Klicken Sie auf Weiter.
4. Wählen Sie die Arten der Geräte, mit denen Sie auf Freigabeordner auf dem NAS zugreifen möchten.
5. Klicken Sie auf Weiter.
6. Überprüfen Sie die Einstellungen.
7. Klicken Sie auf Übernehmen. Es wird eine Bestätigungsmeldung angezeigt.

Warnung Wenn Sie auf Bestätigen klicken, werden alle Daten auf dem Laufwerk gelöscht und danach QuTS hero installiert.

1. Klicken Sie auf Bestätigen. QuTS hero ist installiert.

QuTS hero mittels Cloud-Schlüssel installieren

Warnung

Bei der Installation von QuTS hero werden sämtliche Daten auf den Laufwerken gelöscht. Sichern Sie Ihre Daten, bevor Sie fortfahren.

Anmerkung

Sie können jederzeit zum QTS Betriebssystem zurückkehren. Weitere Informationen hierzu finden Sie im QuTS hero Benutzerhandbuch.

1. Schalten Sie das NAS ein.
2. Verbinden Sie den NAS mit dem Internet.

3. Rufen Sie über eine der folgenden Methoden die QNAP Cloud-Installationswebseite auf:

4. Wechseln Sie auf Ihrem Computer zu https://install.qnap.com/.

5. Scannen Sie den QR-Code auf dem NAS mit einem Mobilgerät.

Auf der Webseite sind alle nicht initialisierten QNAP NAS Geräte im lokalen Netzwerk aufgelistet.

1. Suchen Sie Ihr NAS in der Liste, und klicken Sie dann auf Initialisieren.

Anmerkung

Wenn Ihr NAS nicht aufgelistet ist, folgen Sie den Anweisungen auf der Webseite, um den Cloud-Schlüssel auf dem NAS anzugeben.

Der Installationsassistent wird im Standardbrowser geöffnet.

1. Erstellen Sie ein Konto, oder melden Sie sich bei myQNAPcloud an.

Anmerkung

Sie müssen zurück zu dieser Seite wechseln, um die Installation abzuschließen, nachdem Sie ein Konto erstellt haben.

1. Geben Sie den myQNAPcloud-Gerätenamen für das NAS an.

Anmerkung

• Der myQNAPcloud-Gerätename wird beim Fernzugriff auf das NAS verwendet.

• Aus Sicherheitsgründen wird der myQNAPcloud Link Fernverbindungsdienst auf Ihrem NAS nach der Initialisierung deaktiviert. Sie können ihn aktivieren, indem Sie sich über LAN mit QuTS hero verbinden und dann myQNAPcloud Link installieren.

• Klicken Sie auf Weiter.

Die Intelligente Installationsanleitung wird im Standardbrowser geöffnet.

1. Klicken Sie auf Intelligente Installationsanleitung starten.
2. Geben Sie die folgenden Informationen an.

- NAS Name: Geben Sie einen Namen mit 1-14 Zeichen Länge an. Der Name kann Groß- und Kleinbuchstaben (A-Z, a-z), Ziffern (0-9) und Bindestriche (-) enthalten, darf jedoch nicht mit einem Bindestrich enden.

- Passwort: Geben Sie ein Administratorpasswort mit 1-64 Zeichen Länge an. Das Passwort kann jedes beliebige ASCII-Zeichen enthalten.

1. Klicken Sie auf Weiter.
2. Stellen Sie Zeitzone, Datum und Uhrzeit ein.

Tipp

QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt.

1. Klicken Sie auf Weiter.

Der Bildschirm Netzwerkeinstellungen konfigurieren wird angezeigt.

1. Wählen Sie IP-Adresse automatisch beziehen (DHCP).

Sie können auch die Konfigurationsoption Statische IP-Adresse wählen, um Ihren Netzwerkanforderungen gerecht zu werden. Sie können nur eine Netzwerkkonfigurationsmethode anwenden.

1. Klicken Sie auf Weiter.

Der Bildschirm Plattformübergreifender Dateitransferservice wird angezeigt.

1. Wählen Sie die Arten der Geräte, mit denen Sie auf Freigabeordner auf dem NAS zugreifen möchten.

2. Klicken Sie auf Weiter.

Der Bildschirm Übersicht wird angezeigt.

1. Überprüfen Sie die Einstellungen.

2. Klicken Sie auf Übernehmen.

Es wird eine Bestätigungsmeldung angezeigt.

Warnung

Wenn Sie auf Bestätigen klicken, werden alle Daten auf dem Laufwerk gelöscht und danach QuTS hero installiert.

1. Klicken Sie auf Bestätigen.

QuTS hero ist installiert.

4. Problemlösung

Dieses Kapitel enthält Informationen zur grundlegenden Fehlerbehebung.

Lokalisieren des NAS durch Qfinder Pro oder myQNAPcloud erzwingen

Wenn das NAS während der QuTS hero Installation durch Qfinder Pro oder myQNAPcloud nicht gefunden wird, können Laufwerke oder Daten fehlerhaft sein.

1. Schalten Sie das NAS aus.
2. Entfernen Sie sämtliche Laufwerke.
3. Schalten Sie den NAS ein.
4. Lokalisieren Sie das NAS mithilfe von Qfinder Pro oder myQNAPcloud.
5. Setzen Sie die Laufwerke wieder ein.
6. Setzen Sie die QuTS hero Installation fort.

Hot-Swapping von ausgefallenen Festplatten

Das NAS unterstützt in den folgenden Situationen den Austausch von Festplatten im laufenden Betrieb.

• RAID 1: Ein Mitgliedslaufwerk fällt aus
• RAID 5: Ein Mitgliedslaufwerk fällt aus
- RAID 6: Ein oder zwei Mitgliedslaufwerke fallen aus

1. Melden Sie sich bei QuTS hero an.
2. Wechseln Sie zu Hauptmenü > Speicher & Snapshots > Speicher > Datenträger/VJBOD.
3. Suchen Sie die ausgefallene Festplatte.
4. Bereiten Sie eine neue Festplatte mit mindestens derselben Kapazität wie die ausgefallene Festplatte vor.
5. Entfernen Sie die ausgefallene Festplatte vom NAS.
6. Warten Sie 20 Sekunden oder bis der NAS zwei Signaltöne ausgibt.
7. Entfernen Sie die ausgefallene Festplatte aus dem Festplatteneinsatz.
8. Installieren Sie die neue Festplatte im Festplatteneinsatz.

9. Installieren Sie die neue Festplatte. Der NAS gibt zwei Signaltöne aus.

10. Gehen Sie zu Hauptmenü > Speicher & Snapshots > Speicherplatz.

11. Suchen Sie das Volume, das die neue Festplatte enthält, und vergewissern Sie sich, dass der Status Aktualisierung lautet.

Support und sonstige Ressourcen

QNAP stellt folgende Ressourcen bereit:

Ressource URL
Dokumentation https://docs.qnap.com
Kompatibilitätsliste https://www.qnap.com/compatibility/
NAS Migration Kompatibilität https://www.qnap.com/en/nas-migration
Erweiterungseinheit Kompatibilität http://www.qnap.com/go/compatibility-expansion
Service Portal https://service.qnap.com
Produktsupportstatus https://www.qnap.com/product/eol.php
Downloads https://download.qnap.com
Community-Forum https://forum.qnap.com
QNAP Zubehör Store https://shop.qnap.com/

5. Glossar

Cloud-Schlüssel

Jedem NAS-Gerät zugewiesener einzigartiger 8-stelliger Code

myQNAPcloud Link

Ermöglicht Ihnen Zugriff auf das NAS über das Internet ohne komplizierte Portweiterleitungs-Konfigurationen

myQNAPcloud

Bietet verschiedene externe Zugriffsdienste, wie DDNS und myQNAPcloud Link

myQNAPcloud-ID

E-Mail-Adresse, die für die Registrierung des myQNAPcloud-Kontos verwendet wurde

Qfinder Pro

Mit dem QNAP Dienstprogramm können Sie QNAP NAS Geräte in Ihrem lokalen Netzwerk finden und auf sie zugreifen

QuTS hero

QNAP NAS Betriebssystem mit ZFS Dateisystem

6. Hinweise

Dieses Kapitel enthält Hinweise zu Garantie, Haftungsausschluss, Lizenzierung und gesetzlichen Bestimmungen.

Eingeschränkte Garantie

QNAP bietet für seine Produkte eine eingeschränkte Garantie. Für Ihr Hardware-Produkt der Marke QNAP gilt für die Dauer von einem (1) oder mehr Jahren ab Rechnungsdatum eine Gewährleistung gegen Material- und Verarbeitungsmängel. ("Garantiezeitraum"). Ihre Garantieansprüche können Sie auf www.qnap.com/warranty, einsehen. Diese können von QNAP im eigenen Ermessen geändert werden.

Haftungsausschluss

Die in diesem Dokument enthaltenen Informationen werden im Zusammenhang mit Produkten von QNAP Systems, Inc. ("QNAP") bereitgestellt. Durch dieses Dokument wird weder ausdrücklich noch stillschweigend, weder durch rechtshemmenden Einwand noch anderweitig, eine Lizenz an geistigen Eigentumsrechten gewährt. Ausgenommen soweit in den QNAP-Geschäftsbedingungen für den Verkauf dieser Produkte vorgesehen, übernimmt QNAP keinerlei Haftung und weist jede ausdrückliche oder implizite Garantie in Bezug auf den Verkauf bzw. die Nutzung von QNAP-Produkten zurück, einschließlich Haftungen oder Garantien in Bezug auf die Eignung für einen bestimmten Zweck, Marktfähigkeit oder Verletzung von Patenten, Urheberrechten oder sonstigen Rechten am geistigen Eigentum.

Produkte von QNAP sind nicht für die Verwendung in medizinischen, lebensrettenden oder lebenserhaltenden Systemen, kritischen Kontroll- oder Sicherheitssystemen oder in nuklearen Einrichtungen vorgesehen.

Die Haftung von QNAP übersteigt bei direkten, mittelbaren, konkreten, beiläufig entstandenen oder Folgeschäden in Folge der Benutzung des Produktes, seiner mitgelieferten Software oder Dokumentation unter keinen Umständen den für das Produkt bezahlten Preis. QNAP übernimmt keine ausdrückliche, implizite oder gesetzlich angeordnete Garantie und gibt keine entsprechenden Erklärungen im Hinblick auf seine Produkte, die Dokumentation, sämtliche Software und den Paketinhalt ab und garantiert nicht die Qualität, Leistungsfähigkeit, Marktgängigkeit oder Eignung für einen bestimmten Zweck. QNAP behält sich das Recht vor, seine Produkte, Software oder Dokumentation zu ändern, ohne Verpflichtung, natürliche oder juristische Personen zu benachrichtigen.

Es wird empfohlen, regelmäßig Sicherungskopien des Systems zu erstellen, um mögliche Datenverluste zu vermeiden. QNAP übernimmt keinerlei Verantwortung für Datenverluste oder -wiederherstellungen jeglicher Art.

Wenn Sie Komponenten gelieferter QNAP Produkte, wie etwa den NAS, zwecks Rückerstattung oder Wartung an uns senden müssen, verpacken Sie diese sorgfältig. Für Schäden aufgrund unsachgemäßer Verpackung wird keine Entschädigung gezahlt.

Änderungen sämtlicher Merkmale, Funktionalitäten und anderer Produktdaten sind ohne vorherige Ankündigung oder Verpflichtung vorbehalten. Änderungen der hierin enthaltenen Informationen ohne vorherige Ankündigung sind vorbehalten.

Darüber hinaus werden die Symbole ^® und ^TM im Text nicht verwendet.

BSMI-Hinweis

D33B77

RoHS

Dieses QNAP NAS erfüllt die CE-Übereinstimmungsklasse A.

FCC-Hinweis

Hinweis zur FCC-Klasse A

FC

Dieses Gerät erfüllt Teil 15 der FCC-Vorschriften. Folgende zwei Bedingungen müssen für die Inbetriebnahme erfüllt sein:

1. Dieses Gerät darf keine Störstrahlungen aussenden.
2. Dieses Gerät muss alle empfangenen Störstrahlungen hinnehmen, auch Störungen, die zu unerwünschtem Betrieb führen können.

Anmerkung

Diese Ausrüstung wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse A gemäß Teil 15 der FCC-Vorgaben übereinstimmend befunden. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen Störungen beim Betrieb des Gerätes in einem kommerziellen Umfeld gewährleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann, sofern nicht gemäß der Anleitung installiert und verwendet, den Funkverkehr empfindlich stören. Der Betrieb dieses Geräts in Wohngebieten kann Störungen verursachen, wobei der Anwender diese Störungen auf eigene Kosten beseitigen muss.

Wichtig

An diesem Gerät vorgenommene Modifizierungen, die nicht von QNAP Systems, Inc. genehmigt sind, können die durch die FCC erteilte Befugnis des Benutzers, dieses Geräts in Betrieb zu setzen, ungültig machen.

SJ/T 11364-2006

20
