BEDIENUNGSANLEITUNG SuperCMIT 2 U Schoeps

Super-Richtrohr mit DSP

Inhaltsverzeichnis Seite

Allgemeines 2

Einsatzgebiete 3

Anschließen / Bedienelemente 3

Gain / Limiter 4

Wichtige Hinweise 4

Hinweise zur EMV 5

Pflege und Wartung 5

Technische Daten 6

Firmware-Updates 8

CE-Konformitätserklärung / Garantie 8

Sehr geehrter Kunde,

herzlichen Glückwunsch zu Ihrer Entschei dung für das digitale SuperCMIT 2 U von SCHOEPS, dem weltweit ersten "intelligenten" Richtrohr.

Seine Besonderheiten:

– deutlich erhöhte Richt wir kung auch bei tiefen und mittleren Frequenzen auf der Grundlage des analogen Modells CMIT 5 U
- außergewöhnlich hohe Unterdrückung von Diffusschall
– völlig neues Funktionsprinzip auf der Basis von zwei Schallwandlern (Mikrofonkapseln)
- nutzt zum Patent angemeldete DSP*-Algo - rith men von ILLUSONIC
- zweikanaliger Ausgang: SuperCMIT auf Kanal 1 und unbearbeitetes Richtrohr-Signal auf Kanal 2
– SCHOEPS-Klangqualität: transparenter Klang trotz hoher Richtwirkung

*digitaler Signalprozessor

Mitgeliefertes Zubehör:

Holzetui, Stativgelenk SG 20, Schaumstoff - wind schutz W 170 (für mäßigen Wind und Schwenk bewegun gen)

Zusätzlich erhältlich:

PSD 2U: Speisebox für digitale Phantom speisung (DPP, 10V) mit XLR- und Cinch-Ausgängen, inklusive Netzadapter mit 4-Pin-Hirose-Stecker

Mount & Handle: elastische Aufhängung mit Pistolengriff;

Windschutzkorb WSR CMIT mit Windjammer (gegen kräftigen Wind)

Netzadapter für PSD 2 U

Windschutzkorb WSR CMIT

Die Technik

Das SuperCMIT 2 U besitzt zwei akustische Wandler (Mikrofonkapseln): einen am Ende des nach vorne gerichteten Interferenzrohrs und einen mit Nieren-Charakteristik in Gegenrichtung. Bei Frequen zen unterhalb von 6kHz werden die beiden Mikrofon signale mit Hilfe des eingebauten DSPs und einer exklusiv eingesetzten, zum Patent angemeldeten Technologie von ILLUSONIC analysiert. Der DSP erkennt aus verschiedenen Rich tungen eintreffenden diskreten Schall, die Beständigkeit seiner Richtung und diffus aus allen Richtungen kommenden Schall. Diese Informationen werden dazu genutzt, diskreten Schall zu fokussieren und diffusen auszublenden. Bei Frequenzen oberhalb von 6kHz wird ausschließlich das Signal des Interferenzrohrs verwendet, da dieses hier bereits optimal wirkt.

Durch diese Technik kann die Reich weite des Richt rohrs deutlich erhöht werden, und zwar ohne die typischen Arte fakte in der Klangfarbe. Das SuperCMIT ist daher weltweit das erste Mikrofon, das eine derartig hohe Richt - wir kung mit hoher Klangqualität verbindet.

Einsatzgebiete

Das SuperCMIT 2 U wird bevorzugt dort eingesetzt, wo diffuse Störgeräusche wie Straßen lärm, Blätterrauschen, Windgeräusche, Zu - schauerlärm oder Raum hall bei der Auf nahme stören. Ohne dass sich von vorne eintreffender Direktschall in seiner Klangfarbe ändert, wird der Störschall ausgeblendet, das heißt im Pegel erheblich abgesenkt – und das bis hin zu tiefsten Frequenzen! Deshalb ist das Super- CMIT ideal geeignet z.B. für schwierige Film - ton aufnahmen oder für Sport anwen dun gen.

Das SuperCMIT erhöht außerdem die Reich - weite bei Auf nahmen in Innenräumen.

Anschließen des SuperCMIT

Der Eingang / die Speisung

Das SuperCMIT ist ein Mikrofon mit digitalem Ausgang nach AES42, Mode 1. Das bedeutet:

1. Es muss an einem Ein gang mit digitaler Phantom speisung (10V DPP – von_digital_phantom powering) nach AES42 betrieben werden. Wie bei analogen Mikrofonen wird durch das angeschlossene Kabel sowohl das Signal als auch der Speisestrom geführt.
2. Mode 1 bedeutet, dass das Mikrofon mit seinem eigenen Takt (hier: 48kHz) läuft. Des halb muss der Eingang zusätzlich zur Speisung über einen Sample Rate Con ver ter (SRC) verfügen.

AES42 Mode 1-Schnittstellen sind bei einigen Geräten vorhanden, so z.B. in dem 8-kana ligen Interface DMC-842 von RME und dem ebenfalls 8-kana ligen portablen Recorder 788T von Sound Devices. Weitere Informationen finden Sie unter www.schoeps.de/digital und www.haupt mikrofon.de/aes42.

Der Betrieb des SuperCMIT ist auch an AES3-Eingängen mög lich. Da diese jedoch nicht über eine Spei sung verfügen, muss zwischen Mikrofon und Ein gang eine Speise box (wie z.B. die PSD 2 U – siehe Zubehör) eingeschleift werden, um das Mikro fon mit Strom zu versorgen.

Das Kabel

Es sollte ein XLR-3-Kabel nach AES3-Norm mit einer Impedanz von 110Ωverwendet werden. Nur dann ist der Betrieb des Mikrofons auch bei Längen bis ca. 300m möglich.

Auch übliche analoge XLR-Kabel können verwendet werden. Ihre Impe danz ist jedoch nicht definiert. Das Funk tionieren der Übertra- gung kann daher – insbesondere bei große ren Längen – nicht garantiert werden.

Einschaltverhalten

Unmittelbar nach dem Einschalten ist das Super CMIT nicht gleich betriebsbereit, d.h. es nimmt keine Außengeräusche auf. Statt dessen sind typische Eigengeräusche hörbar, die variieren und unterschiedlich lang anhalten (bis ca. 15 Sekunden). Diese Einschalt charakteristik ist völlig normal.

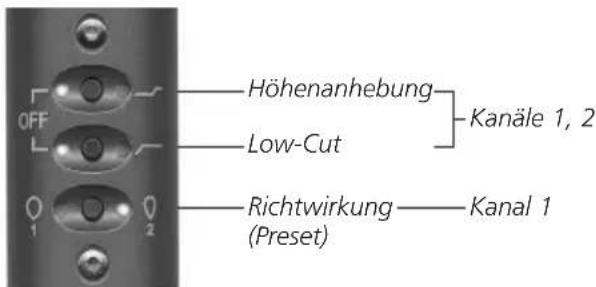

Die Bedienelemente

OFF Höhenanhebung Low-Cut Richtwirkung (Preset) Kanal 1 Kanäle 1, 2 Kanal 1

Das SuperCMIT verfügt über zwei Ausgangs - kanäle:

Kanal 1: "SuperCMIT" (hoch richtend; bearbeitete Signale der beiden Schallwandler) Kanal 2: "CMIT" (normal richtend; unbearbeitetes Signal des Interferenzrohrs allein) Beide Kanäle werden mit den Filter tasten gleichzeitig beeinflusst.

Grüne LED = "Filter aus", rote LED = "Filter ein"

Höhenanhebung: +5dB bei 10kHz – kompensiert die Dämpfung von Wind schut zen.

Steilflankiger Low-Cut: 18dB/Okt. ab 80Hz – unterdrückt tieffrequente Wind- und Angel - geräu sche.

Mit der Preset-Taste wird die Richtwirkung des "SuperCMIT" (Kanal 1) gewählt:

• Preset 1 (grüne LED) – Steigerung der Richt - wirkung durch Dämpfung des Diffusschalls gegenüber dem CMIT (Kanal 2 bzw. übliche Richtrohre) um 5dB auf 11dB
• Preset 2 (rote LED) - Dämpfung des Diffus - schalls von 15dB. Diese Stellung ist für Spezial an wen dungen vorbehalten - Klang - einbußen sind hier möglich.

Gain / Limiter

Ab Firmware-Version 1.33 kann im SuperCMIT eine digitale Verstärkung von +30dB aktiviert werden. Dazu müssen die drei Taster am Mikrofon nacheinander jeweils zweimal betätigt werden. Die Reihenfolge ist dabei beliebig. Durch eine Wiederholung dieses Vorgangs wird die Verstärkung wieder deaktiviert. Auch bei einer Unterbrechung der Strom versorgung wird das Mikrofon wieder in den Grundzustand (0dB) versetzt.

A/D-Wandler sind in der Lage, den gesamten Dynamikbereich eines Mikrofons zu übertragen. Deshalb ist bei digitalen Mikrofonen grundsätzlich keine Aussteuerung mehr nötig, wie man sie von ihren analogen Gegenstücken kennt. Dennoch gibt es Fälle, in denen sie eingesetzt wird.

Hierzu zwei Beispiele:

- Bei geringer oder mittlerer Lautstärke einer Schallquelle ist auch der digitale Ausgangs - pegel des SuperCMITs niedrig. Dies kann dazu führen, dass z.B. der Pegel des Kopf hörer - verstärkers eines angeschlossenen portablen Recorders nicht ausreicht, um das aufgenom - mene Signal abzuhören. Dann ist eine digitale Verstärkung des Eingangs signals am Recorder erforderlich. Sollte er aber nicht über diese Möglichkeit verfügen, muss und kann die Pegelanhebung am Mikrofon erfolgen.

– Eine Pegelanhebung kann auch vor einer D/A-Wandlerstufe erforderlich sein, um den Einfluss von deren Eigenrauschen zu vermindern.

Im Gegensatz zur Analogtechnik ist eine digitale Pegelanhebung ohne Beeinflussung des

Signal/Rausch-Abstands möglich. Die Dynamik – und damit auch der maximale Schalldruck – pegel – verringert sich jedoch um den Betrag der Verstärkung.

Durch die Pegelanhebung um 30dB würde der maximale Schalldruckpegel des Super CMITs auf 95dB reduziert. Zur Vermeidung von Über - steuerungen bei darüber liegenden Pegeln (bis max. 125dB) wird ab Firmware-Version 2.0 bei eingeschaltetem Gain zusätzlich jeweils ein Limiter aktiviert, und zwar für beide Kanäle getrennt. Die Limiter arbeiten mit einem festen Grenzwert von -3dBFS. Hierdurch ist sichergestellt, dass auch bei kurzen Spitzen keine Über - steuerung auftritt.

Die Limiter verursachen keine zusätzliche Latenzzeit.

Wichtige Hinweise

Latenzzeit

Wegen der Latenzzeit (mehr als 2ms) sollte das Abhören des SuperCMIT über Kopfhörer vermieden werden, wenn man es selbst bespricht.

Da die beiden Ausgangs kanäle des Mikro-fons (SuperCMIT und CMIT) unterschiedliche Latenzzeiten haben (siehe technische Daten auf Seite 7), sollten die beiden Sig nale nicht zusammengemischt werden.

Schallöffnungen

Um den nach hinten orientierten, zweiten Schallwandler herum muss das Gehäuse des SuperCMIT akustisch sehr transparent sein. Daher befinden sich in der Mitte des Super - CMIT acht große Öffnungen. Achten Sie darauf, dass diese Öffnungen nicht bedeckt werden – z.B. durch eine Klammer. Wegen der Größe der Fenster ist Vorsicht geboten um zu vermeiden, dass die Gaze eingedrückt wird.

HinweisezurEMV

(Elektromagnetische Verträglichkeit)

Das SuperCMIT ist un empfindlich gegenüber magnetischen, elektrischen und elektromag - ne tischen Feldern.

Es kann dennoch nicht erwartet werden, dass das Mikro fon unter allen Umständen völlig frei von Stö run gen ist. Folgende Regeln können helfen, eventuelle Störun gen zu beseitigen:

– Meiden Sie die Nähe sowohl des Mikro fons als auch des Kabels zu Störquellen wie Moni toren, digitalem Equipment (Rechnern), Sendern (Handys), Stark stromkabeln, Schalt - netzteilen hoher Leistung, Dimmern, etc.
- Benutzen Sie hochwertiges 110Ω-Kabel nach AES3.
- Verwenden Sie möglichst kurze Kabel.
- Verlegen Sie Mikrofonkabel nicht parallel zu Netzkabeln und kreuzen Sie diese, wenn unumgänglich, stets senkrecht.
- Der Kabelschirm am Mikrofoneingang sollte auf kürzestem Wege mit dem Gehäuse verbunden sein – wenn möglich galvanisch, sonst kapazitiv.

Pflege und War tung des SuperCMIT

Sorgen Sie bitte stets dafür, dass das Mikrofon nicht in staubiger Umgebung eingesetzt wird, und dass es nach Gebrauch in einem geschlossenen Behältnis (z.B. in dem mitgelieferten Holzetui) aufbewahrt wird, denn das Eindringen von Staub kann seine Funk tion be ein - träch ti gen.

Was tun, wenn ...

das Mikrofonbeierhöhter Feuchtigkeit knacktoder rauscht?

Wenn Kondensatormikrofone bei erhöhter Luftfeuchtigkeit betrieben werden oder aus der Kälte in einen war men (und feuchten) Raum gebracht werden, kann es zur Kon den - sation von Feuchtigkeit und damit zu Knack- oder Prasselge räu schen etc. kom men.

Das SuperCMIT ist hierfür deutlich weniger anfällig als andere Mikrofone, da es durch die

im Vergleich zu analogen Mikrofonen hohe Leistungsaufnahme stets etwas warm ist, wo - durch eine Kondensatbildung verhindert wird.

Sollte es dennoch einmal zu Knack geräu - schen kommen, ge ben Sie dem Mi kro fon einige Minuten Zeit zur Erwär mung, dann wird es in der Regel wie der ein wand frei ar bei ten.

Windgeräusche und Windschutze

Störgeräusche durch Luftströmungen (Wind, Poppen, Bewe gun gen des Mikrofons an der Angel oder Luft strömungen durch Heizungs- oder Lüftungs systeme) können den Klang beeinträchtigen.

Bei schwachem Wind hilft der mitgelieferte einfache Schaumstoff-Windschutz W 170. Gegen starken Wind gibt es Wind schutzkörbe von Rycote (siehe Seite 2).

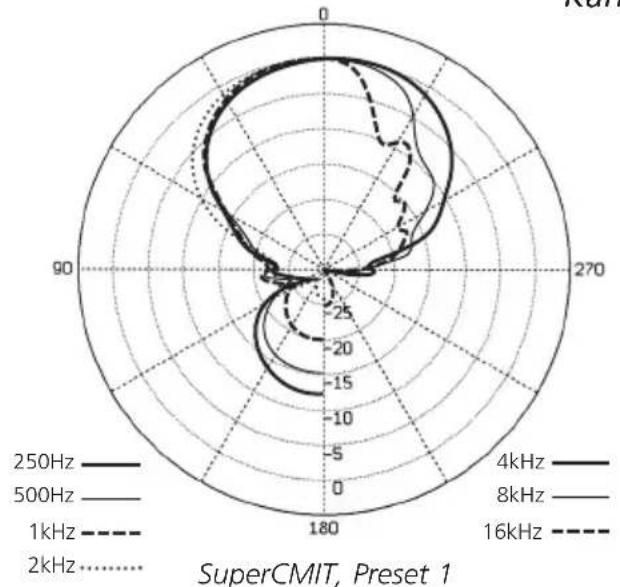

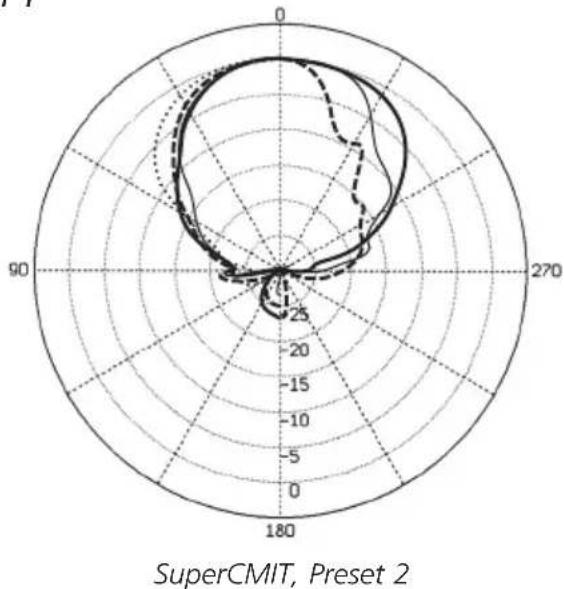

Kanal 1

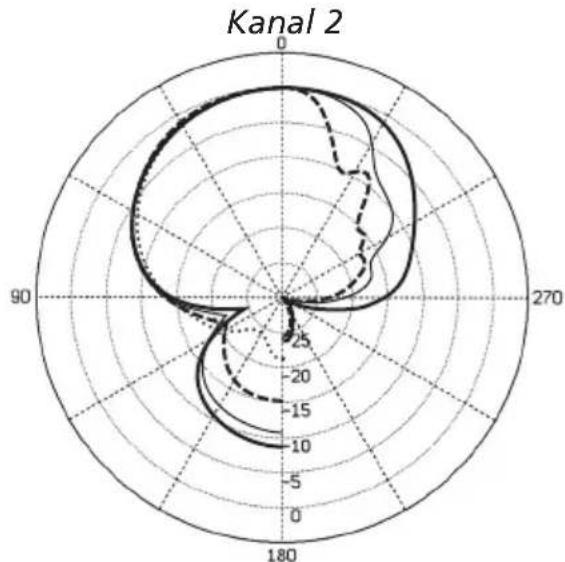

nicht bearbeitetes Interferenzrohr ("CMIT")

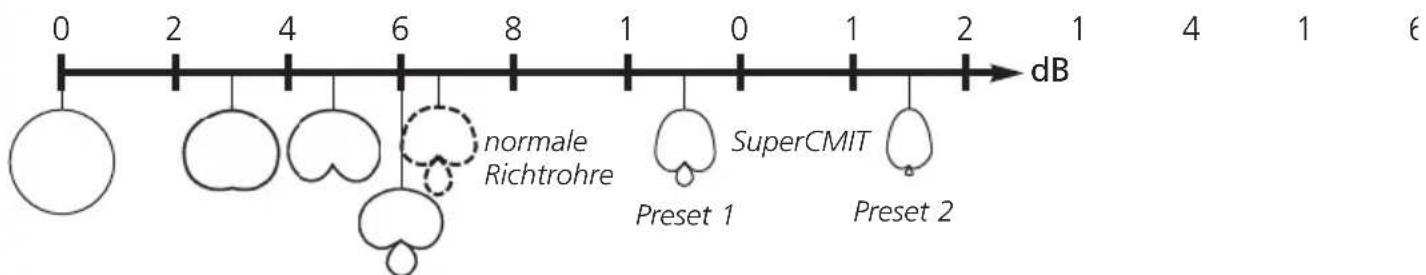

0 2 4 6 8 1 0 1 2 dB normale Richtrohre SuperCMIT Preset 1 Preset 2

Unterdrückung des Diffusschalls ("Bündelungsmaß") bei tiefen und mittleren Frequenzen

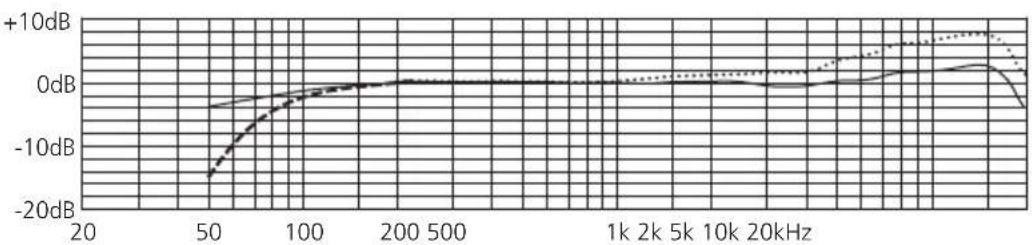

Frequenzgang beider Kanäle bei 0°: ohne Filter
---- mit Low-Cut ...... mit Höhenanhebung

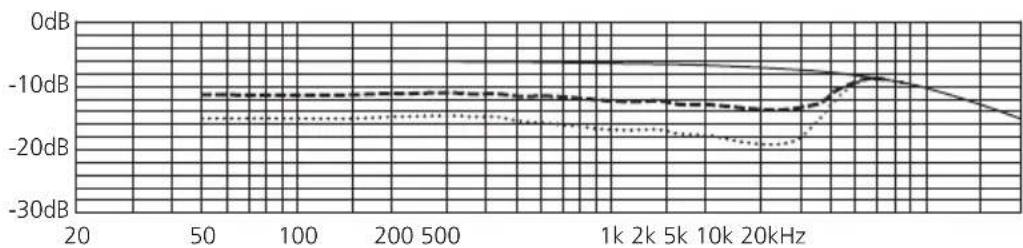

Frequenzgang im diffusen Schallfeld: normales Richtrohr (Kanal 2)
-------- SuperCMIT mit Preset 1 -------- SuperCMIT mit Preset 2

Empfindlichkeit: ....-31dBFS bei 1 Pa

Ersatzgeräuschpegel (Filter aus): ..... Kanal 1: 13dB-A, eff.*, 26dB CCIR**

Kanal 2: 16dB-A, eff.*, 28dB CCIR**

Maximaler Schalldruckpegel: .....125dB SPL

Schaltbare Filter: ....80Hz mit 18dB/Okt., 5dB Anhebung bei 10kHz (Shelving)

Speisung:....10V DPP (digitale Phantomspeisung nach AES42-2006)

Stromaufnahme: 170mA

Ausgang: AES42-2006, Mode 1, Abtastrate: 48kHz

Kanal 1: SuperCMIT Kanal 2: CMIT (nur das Interferenzrohr-Signal)

Latenzzeit: Kanal 1 (SuperCMIT): siehe Darstellung unten;

Kanal 2 (CMIT): 1,6ms

Maximale Kabellänge: .....300m mit 110Ω-Kabel nach AES3-2009 (IEC 60958-4)

Länge: 280mm

Kanal 1: Latenzzeit in Abhängigkeit von der Frequenz

* nach IEC 61672-1

** nach IEC 60268-1

Firmware-Updates

Die außergewöhnlichen Eigenschaften des SuperCMIT basieren wesentlich auf der intern gespeicherten Software (Firmware). Diese unterliegt Verände run gen. Die Firmware-Version Ihres SuperCMIT finden Sie auf einem Auf kleber neben den Stiften des Ausgangssteckers.

Wenn Sie ein Firmware-Update wünschen, senden Sie Ihr SuperCMIT bitte an ihren Händler oder direkt an uns.

Unser besonderer Service: Bei jeder großen Firmware-Änderung, d.h. wenn die erste der drei Ziffern der Version sich ändert, bietet SCHOEPS Ihnen ein kostenfreies Update. Sie über nehmen ledig lich alle Versandkosten.

Hier können Sie sich über den neuesten Stand der Firmware informieren: www.schoeps.de/ SuperCMIT.

Firmware-Historie:

2.0 (September 2011): Limiter bei aktiver Gain-Anhebung, verbessertes Höhenfilter sowie Optimierung des Beamformers zur Reduktion von Artefakten

1.33 (September 2010): Anhebung des Aus - gangspegels um 30dB durch Tasten kombi- nation möglich

1.29 (Juni 2010): erste Firmware

CE-Konformitätserklärung

Das CE-Kennzeichen besagt, dass die so gekennzeichneten Produkte allen relevanten Normen der Europäischen Gemeinschaft entsprechen. Die in dieser Bedienungsanleitung beschriebenen Produkte genügen diesen Normen, wenn sie mit Kabeln von SCHOEPS betrieben werden.

Geltende Richtlinien:

EMV-Richtlinie: 89/336/EEC, ergänzt um 92/31/EEC und 93/68/EEC

Geltende Normen:

EN 55 103-1, -2 und jene, auf die darin Bezug genommen wird.

Garantie

Wir übernehmen für unsere Produkte eine Garantie von 24 Monaten. Ausgenommen sind Batterien. Die Garantiezeit beginnt ab dem Kaufdatum.

Zum Nachweis der Garantie heben Sie bitte unbedingt den Kaufbeleg auf. Ohne ihn werden Reparaturen grundsätzlich kostenpflichtig ausgeführt.

Die Garantieleistungen bestehen nach unse rer Wahl in der unentgeltlichen Beseiti gung von Material- oder Herstellungsfehlern durch Reparatur, Tausch von Teilen oder des kom- plet ten Gerätes.

Von der Garantie ausgenommen sind Män gel durch unsachgemäßen Gebrauch (z.B. Bedie - nungsfehler, mechanische Beschä di gun gen), Verschleiß oder höhere Gewalt. Der Garan - tieanspruch entfällt bei Eingriffen durch nicht autorisierte Personen oder Werk stätten.

Im Garantiefall senden Sie das Produkt zusammen mit dem Kaufbeleg frei Haus an SCHOEPS, wenn Sie in Deutschland Kunde sind, bzw. an unsere Vertretung, wenn Sie außerhalb Deutschlands Kunde sind.

In Ausnahmefällen können Sie es nach vorheriger Rücksprache mit SCHOEPSauch aus dem Ausland direkt an uns senden. Da der Direkt - ver sand an Kunden im Ausland nur gegen Voraus kasse erfolgt, ist das jedoch der lang - samere Weg, insbesondere dann, wenn die Garan tie bedin gungen nicht erfüllt sind und deshalb eine Reparatur gegen Berechnung durchgeführt werden muss.

Gewährleistungsansprüche aus dem Kauf vertrag gegen den Verkäufer werden durch diese Garantie nicht berührt.

Die Garantie kann uneingeschränkt in allen Ländern in Anspruch genommen werden.

Änderungen und Irrtümer vorbehalten.
