Zx3-90PI - Lautsprecher ELECTRO-VOICE - Kostenlose Bedienungsanleitung

Produkttyp	Passiver Lautsprecher, 2-Wege
Tieftöner	12"/305 mm EVS-12H
Hochtöner	1"/25 mm DH3-1
Abstrahlverhalten	90° x 60° (konstant)
Frequenzgang (-10 dB)	60 Hz – 20 kHz
Empfindlichkeit (1 W/1 m)	97 dB
Belastbarkeit (Dauer)	300 W
Belastbarkeit (Programm)	600 W
Belastbarkeit (Spitze)	1200 W
Impedanz	8 Ω
Abmessungen (H x B x T)	575 x 360 x 340 mm
Gewicht	16,0 kg
Gehäusematerial	Sperrholz mit wetterfester Polyharnstoff-Beschichtung (PI)
Montage	HA-3 Handle Mount (optional) für Flying mit VSA-1 Strong-Arm
Farbe	Schwarz (PI)
Schutzart	IP54 (wetterfest)
Reinigung	Außenflächen mit feuchtem Tuch abwischen; keine Lösungsmittel verwenden
Garantie	5 Jahre (abhängig vom Land)
Sicherheitshinweis	Nur durch qualifiziertes Personal aufhängen; nationale Vorschriften beachten

Häufig gestellte Fragen - Zx3-90PI ELECTRO-VOICE

Kann der Zx3-90PI im Freien eingesetzt werden?

Ja, die PI-Version (Painted) ist wetterfest und für den Außeneinsatz geeignet. Die Schutzart liegt bei IP54.

Wie wird der Lautsprecher montiert?

Der Zx3-90PI kann mit dem HA-3 Handle Mount und dem VSA-1 Strong-Arm geflogen werden. Eine Stativmontage ist ebenfalls möglich.

Welche Impedanz hat der Lautsprecher?

Die Nennimpedanz beträgt 8 Ohm. Achten Sie bei Parallelschaltung mehrerer Boxen auf die Gesamtimpedanz.

Welche Leistung benötigt der Verstärker?

Empfohlen wird ein Verstärker mit 300–600 Watt RMS pro Kanal bei 8 Ohm. Die maximale Spitzenbelastbarkeit liegt bei 1200 W.

Kann der Lautsprecher als Monitor verwendet werden?

Ja, das Gehäuse ist trapezförmig und kann als Bühnenmonitor genutzt werden. Der 90° x 60° Abstrahlwinkel eignet sich gut für Nahfeldanwendungen.

Welches Zubehör ist erhältlich?

Es gibt das HA-3 Handle Mount Kit für Fluginstallationen, den VSA-1 Strong-Arm und den TCA-1 Truss Clamp Adapter.

Wie reinige ich den Lautsprecher?

Wischen Sie die Oberfläche mit einem feuchten Tuch ab. Verwenden Sie keine aggressiven Reiniger oder Lösungsmittel, da diese die Beschichtung beschädigen.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung steht auf notice-facile.com als PDF zum kostenlosen Download zur Verfügung.

Was bedeuten die Anschlüsse?

Der Lautsprecher hat zwei NL4 SpeakON-Anschlüsse in paralleler Schaltung. Pin 1+ und 1- sind für das Signal, Pin 2+ und 2- können für einen zweiten Kanal oder Daisy-Chaining verwendet werden.

Wie schwer ist der Lautsprecher?

Das Gewicht beträgt ca. 16 kg. Für den Transport sind optional Rollen oder Tragegriffe erhältlich.

BEDIENUNGSANLEITUNG Zx3-90PI ELECTRO-VOICE

HA-3 Handle Mounting Kit

The Electro-Voice HA-3 Handle Mounting Kit features a threaded attach point that allows for a Zx3 loudspeaker to be flown using a VSA-1 Strong-Arm (sold separately) to obtain desired orientation and sound coverage.

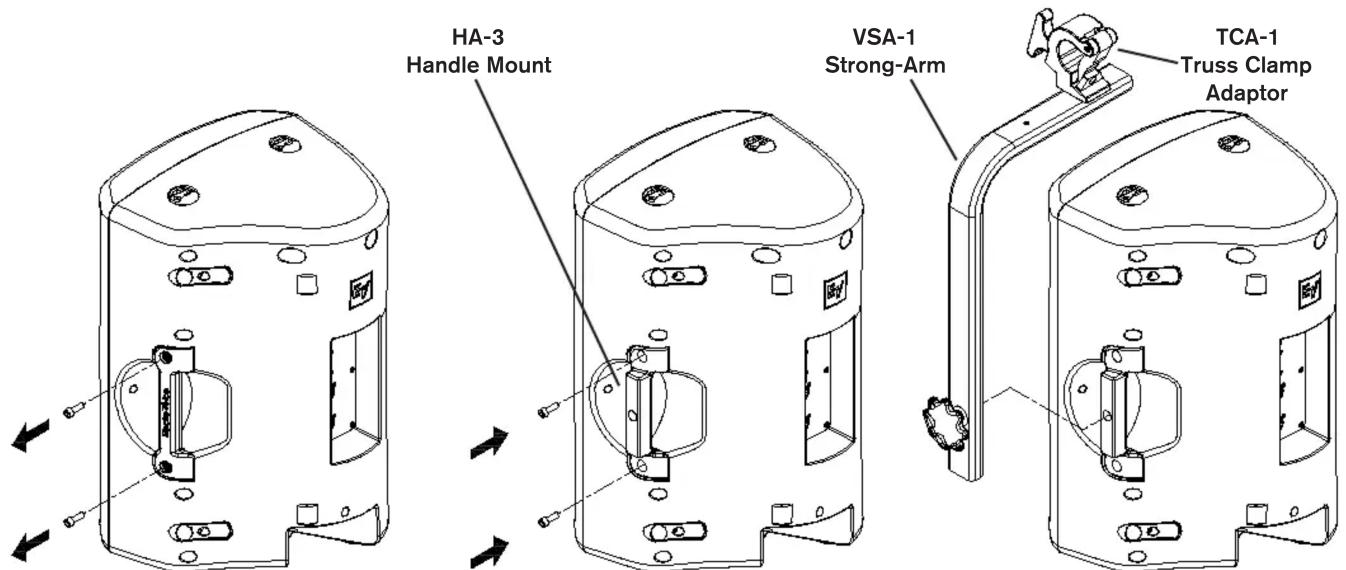

Step 1: Remove Handle Bolts and Handle
Step 2: Attach HA-3 and Handle Bolts Step 3: Attach VSA-1 Strong-Arm Mount

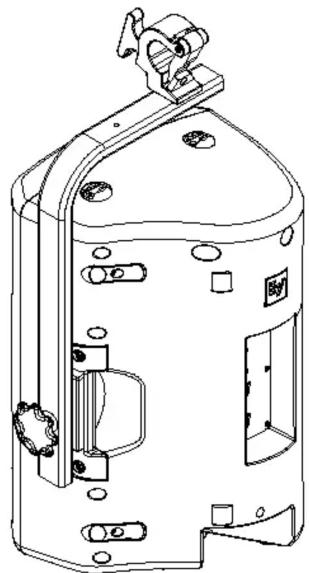

Fully Assembled with HA-3 Handle Mount and VSA-1 Strong-Arm Mount

Technical line drawing of a mechanical device with mounting brackets and internal components (no text or symbols)

WARNING: Suspending any object is potentially dangerous and should only be attempted by individuals who have a thorough knowledge of the techniques and regulations of rigging objects overhead. Electro-Voice strongly recommends

that Zx3 speakers be suspended taking into account all current national, federal, state and local regulations. It is the responsibility of the installer to ensure that Zx3 speakers are safely installed in accordance with all such regulations. If Zx3 speakers are suspended, Electro-Voice strongly recommends that the system be inspected at least once a year. If any sign of weakness or damage is detected, remedial action should be taken immediately.

Electro-Voice

12000 Portland Avenue South, Burnsville, MN 55337

Phone: [phone], Fax: [phone]

www.electrovoice.com

© Bosch Communications Systems 11/2010

Part Number LIT000160 Rev B

U.S.A. and Canada only. For customer orders, contact Customer Service at:

800/392-3497 Fax: [phone]

Europe, Africa, and Middle East only. For customer orders, contact Customer Service at:

+ 49 9421-706 0 Fax: + 49 9421-706 265

Other International locations. For customer orders, Contact Customer Service at:

+ 1 952 884-4051 Fax: + 1 952 887-9212

For warranty repair or service information, contact the Service Repair department at:

800/685-2606

For technical assistance, contact Technical Support at: 866/78AUDIO

Specifications subject to change without notice.
